Стол из профильной трубы своими руками: чертеж, размеры, каркас, фото

Cодержание статьи

1 Особенности материала
2 Выбор модели
3 Размеры столов из профильной трубы
4 Чертеж стола из профильной трубы
5 Необходимые материалы и инструменты
6 Делаем стол из профильной трубы своими руками
- 6. 1 Финальная отделка
- 6.2 Стол из профилей: дизайнерские решения
- 6.3 Столик-трансформер
- 6.4 Стол на колесиках
7 Заключения
- 7.1 Похожие статьи

Особенности материала

Из металлопрофиля получается отличная мебель благодаря ребрам жесткости и форме сечения. Специальных навыков не требуется, достаточно уточнить правила работы с трубами, подобрать подходящий мастер-класс. Среди достоинств материала отмечают:

Прочность. Готовые конструкции надежны, выдерживают высокие нагрузки, при этом не теряют первоначальной формы.
Правильная геометрическая форма. Трубы имеют компактные размеры, обеспечивающие удобство транспортировки и хранения. Конфигурация изделия идеально сочетается с ровной поверхностью, что положительно влияет на устойчивость стола.
Доступность. Профильные трубы стоят недорого, позволяют сэкономить средства на материале и при этом получить качественную, эстетически привлекательную мебель.
Простота изготовления. Элементы из профиля соединяют при помощи болтов либо сварочного аппарата.
Устойчивость, надежность. Материал не боится влаги, температурных перепадов, поэтому его часто используют для оформления приусадебных участков.
Оригинальный внешний вид. Модели актуальны для современных интерьеров.

При изготовлении столов необходимо предварительно обработать трубы специальными составами с антикоррозийными свойствами, которые значительно продлят срок службы конструкций. Единственный недостаток металлопрофиля заключается в сложности гнутья. Если необходимо изготовить элемент с изгибом, потребуется трубогиб.

Если при создании столиков из металлического профиля используют оцинкованные трубы, крепления рекомендуется выполнять болтами. Сварка может повредить покрытие.

Выбор модели

Дизайн и размеры столов, изготовленных из профильной трубы, могут быть разнообразными. Металл гармонично сочетается с другими материалами: деревом, стеклом, пластиком, камнем и прочими. Самыми популярными сегодня являются следующие варианты конструкций:

Стол-парта с отсеком для хранения книг. Имеет чуть наклоненную столешницу, которая позволяет школьнику сидеть в правильной позе. Высота рабочей поверхности должна соответствовать росту ребенка. Так, для первоклассника с ростом 130 см оптимальные параметры будут равны 50 см.
Стол с массивной столешницей. Подобные модели выглядят довольно брутально. Наибольшей популярностью пользуются стандартные прямоугольные варианты. Габариты 120 х 70 см не займут много места, позволят разместить 4 человек.
Легкая конструкция для дачи. Оптимальный размер столешницы — 80 х 120 см. Меньшие столы будут менее функциональными, большие — слишком громоздкими.
Стол-верстак. Рабочий вариант, который используют в мастерских, гаражах. Подходящая длина столешницы составляет 220 см, ширина — 75 см, высота — 85–90 см.
Стол-трансформер. Металлические элементы в этом случае применяют для создания раскладывающихся деталей. Складной вариант может иметь самые разные габариты: 150 х 90, 200 х 110, 320 х 110, 90 х 90, 120 х 120 см.
Небольшой журнальный столик. Параметры зависят от формы столешницы. Стандартные габариты — 80 х 80 см, высота ножек может быть любой.
Двуногий. Подобные конструкции ставят у стены, которая и выполняют функцию дополнительной опоры. Оптимальная высота — 87–90 см, размеры столешницы зависят от количества людей. На одного сидящего должно приходиться не менее 60 см.
В виде барной стойки. Стандартные параметры длины составляют 120 см, ширины — 55 см, высоты — 105 см. Такие размеры позволяют моделям органично вписываться практически в любой помещение.

Дизайн и размеры столов, изготовленных из металлического профиля, должны соответствовать стилю помещения либо приусадебного участка, а также назначению. Широкий ассортимент моделей позволяет подобрать подходящую модель для решения различных задач.

Размеры столов из профильной трубы

Габариты будущей металлической мебели определяют отдельно по двум параметрам – по высоте и по глубине столешницы. Для самодельного стола из профильной трубы можно использовать общепринятые стандарты, но лучше подгонять размеры под индивидуальные особенности хозяев:

Высота стола выбирается в пределах 80-110 см. Если это обеденная мебель, то будет достаточно 80-90 см, для работы стоя расстояние от пола до столешницы увеличивают до 100 см для человека среднего роста и 110 см для высоких людей;
Журнальные модели традиционно изготавливают высотой 35 см. Для передвижного стола на колесиках оптимальной будет высота 65-70 см, не более;
Размер столешницы по глубине выбирают исходя из длины рук хозяев. Взрослый человек в положении стоя должен, не нагибаясь, доставать пальцами до середины поверхности стола.

Остальные габариты планируют по размерам помещения или площадки, на которой будет установлена мебель. Понятно, что, чем больше размеры стола, тем более мощной по сечению выбирается профильная труба. Соответственно, вес мебели получается больше. Иногда из остатков материала сваривают стулья и табуреты, например, для обеденного стола из профильной трубы. Это крайне неудачная идея, так как стулья получаются очень тяжелыми и некрасивыми.

Вся мебель из одного материала

Существует золотое правило изготовления металлической мебели – размер профильной трубы, ее сечение должно соответствовать нагрузке на столешницу.

Для изготовления столов используйте квадратную профильную трубу, сечением 20-30 мм, не более. Вертикальные стойки и самые нагруженные детали каркаса можно сварить из профиля в 40 мм.

Чертеж стола из профильной трубы

Примером того, что можно сделать полноценный очень красивый стол из тонкой профилированной трубы, может быть фото и схема, приведенные ниже.

Каркас может быть до удивления изящным и красивым

Для того чтобы согнуть профилированную трубу с ребром 10 мм, можно использовать ручной трубогиб, часть декора собрать из круглого профиля и арматуры. В качестве материала покрытия использовать деревянные доски, облицованные пластиком, получится красиво и эстетично.

Из всех проектов прочного металлического каркаса для домашнего стола наиболее предпочтительным будет вариант с облицовкой тыльной стороны, это позволяет существенно улучшить жесткость без использования тяжелых профильных труб размером более 30 мм.

Для основного дачного стола, для гаража и ремонтной мастерской выбирают классический вариант стола с обвязкой ножек по нижнему уровню. Конструкция получается достаточно жесткой, поэтому при необходимости ее можно использовать в качестве разделочной поверхности.

Универсальный каркасВысоту рабочей поверхности нужно подбирать индивидуально

Для мелких сварочных работ подойдет передвижной лоток, приведенный на чертеже ниже.

Передвижная мебель

Столешницу можно зашить листом металла или сделать комбинированной, с подложкой из деревянных досок. В этом случае деревянные планки должны быть утоплены под металлическое покрытие.

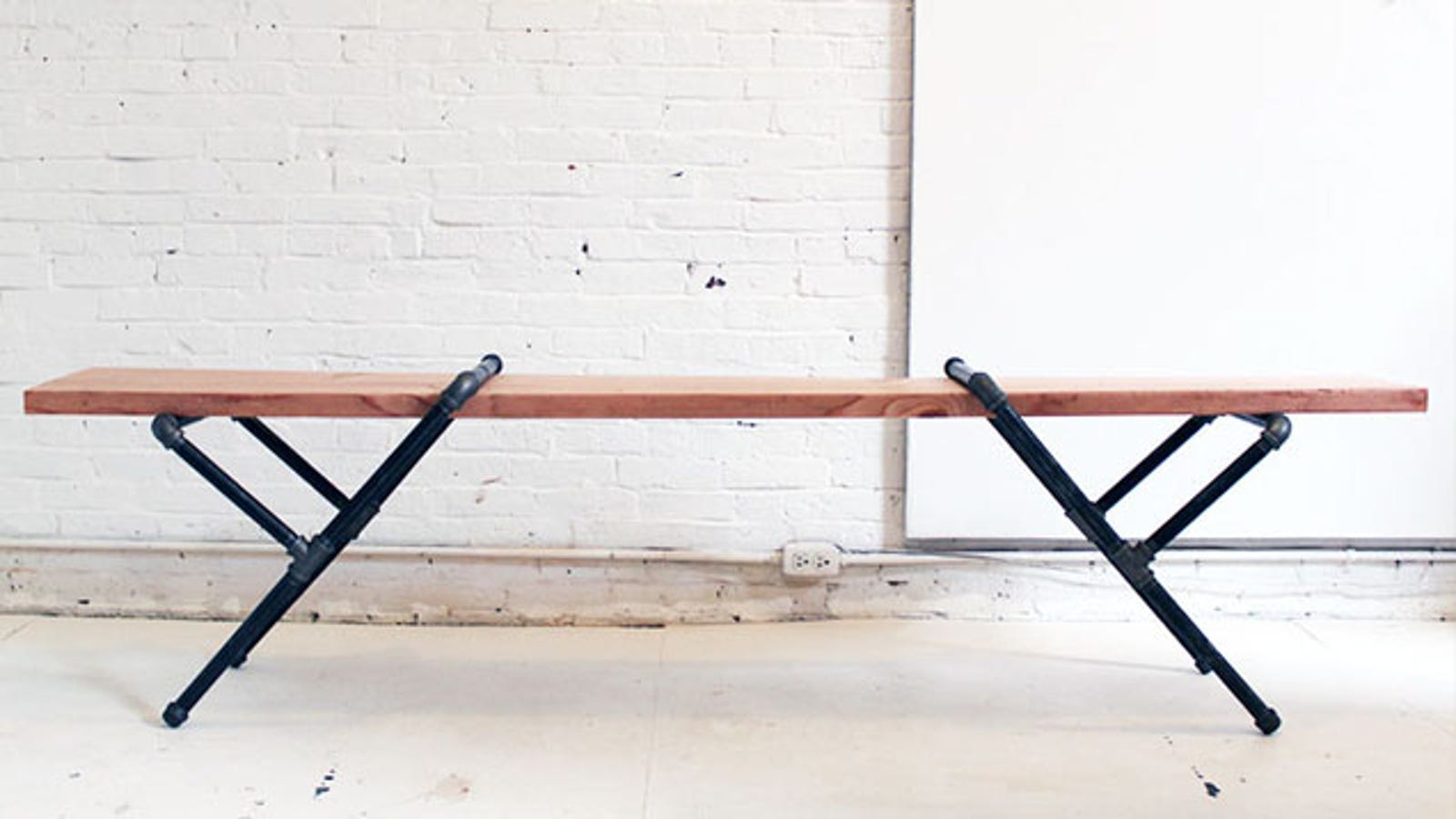

Отдельно стоит упомянуть нестандартный вариант каркаса с Х-образными боковыми стойками.

У такой конструкции есть несколько серьезных преимуществ:

Можно использовать относительно тонкие профилированные трубы, стол получается прочным и одновременно легким;
Х-образная схема крепления ножек позволяет сделать стол складным;
Отсутствие нижней обвязки профилем, как, например, у сварочных верстаков, открывает свободное пространство для ног и делает мебель очень удобной в пользовании.

Из всех приведенных проектов и схем этот вариант наилучшим образом подходит для использования обеденного стола на веранде или открытой террасе.

Система Х-образных опор из профильного металла оказалась настолько популярной, что ее используют примерно в половине самодельных столов и стульев. Подобное устройство можно увидеть в конструкциях складывающихся табуретов с тканевым сидением, в каркасах небольших планшетов, используемых в розничной уличной торговле, и даже в гладильной доске.

Необходимые материалы и инструменты

Для создания стола понадобятся стандартный набор инструментов и надежные материалы. Последние должны отвечать правилам противопожарной безопасности.

Для работы подготавливают:

аппарат для сварки;
болгарку;
пассатижи;
рулетку;
молоток;
угольник.

Болгарку можно заменить ножовкой по металлу. Для прорисовки линий и отметок в комплект включают мел. Для изготовления полноценной модели понадобятся также струбцины, зажимы и магнитное основание для удержания мелких деталей.

Чтобы сварить стол из металла, необходим материал, не подвергающийся действию сварочного луча и выдерживающий большие весовые нагрузки. Раму делают из профиля размером 60 × 40 × 2 мм, а рабочую поверхность — из аналога с параметрами 30 × 30 × 1,2 мм. Для работы подходит также швеллер П-образной конфигурации. Для поддона заготавливают металлический лист.

Если ножки будут изготовлены из профильной трубы, ее следует подбирать по сечению. Оно должно быть минимум 60 × 60 × 2 мм. Для стоек подходит уголок 63 × 63 × 4 мм, а для обвязки ножек — уголок 30 × 30 или 40 × 40 мм. Если стол предполагается переставлять, также заготавливают колесики или ручки, для которых подойдут скобы или арматура. Для крючков понадобятся гвозди или проволока, для полки или тумбочки — фанера или ДСП.

Делаем стол из профильной трубы своими руками

Перед созданием конструкций из металла своими руками нужно провести тщательную подготовку. Только после адаптации чертежа, приобретения необходимых материалов и инструментов можно приступать к сборке:

Трубы размечают, затем распиливают в соответствии со схемой. Самые простые конструкции собирают из одного длинного, 4 коротких элементов и 4 ножек.
Каркас стола создают при помощи сварки либо болтов, все углы конструкции должны быть прямыми. После этого монтируют распорки.
Швы зачищают, покрывают слоем антикоррозийного состава.
На готовый каркас устанавливают столешницу из досок или плиточных материалов. Поверхность тщательно обрабатывают шлифовальной машинкой.
Столешницу фиксируют при помощи шурупов. Для этого предварительно в металлической раме просверливают отверстия.

Таким же способом можно изготовить стулья своими руками. Если металлическая конструкция будет стоять в помещении, на кончики ножек надевают специальные резиновые насадки, которые защитят напольное покрытие от царапин.

Самый простой способ монтажа столешницы подразумевает использование столярного клея, однако фиксация болтами и саморезами является наиболее надежной.

Делаем разметкуОтрезаемСвариваем деталиЗачищаем швыОбработать поверхность столешницы шлифовальной машинкойУстановить столешницу на каркас и зафиксировать шурупамиПо аналогии из профильной трубы можно изготовить и стульяСпециальные резиновые насадки для ножек защитят напольное покрытие от царапин

Финальная отделка

Собранный стол своими руками необходимо обработать защитными средствами. Для предотвращения негативного воздействия влаги применяют антисептики. Что касается отделочных материалов, наибольшее распространение сегодня получили безопасные акриловые лаки на водной основе. Столешницу производят из самых разных материалов: древесины, металла, пластика, стекла. Сами по себе эти варианты выглядят довольно привлекательно, однако нуждаются в специальной обработке. Деревянные столешницы тщательно шлифуют, наносят не менее 3 слоев краски или лака для получения зеркально гладкой поверхности. Стекло и пластик обычно не нуждаются в дополнительной обработке, металлические изделия прекрасно смотрятся в тандеме с коваными элементами.

Специальные составы, защищающие металл от коррозии

Привлекательно выглядит столик из металла со столешницей, украшенной мозаикой, росписью, остеклением. Все чаще мебель декорируют при помощи техники декупаж. Чтобы нанести на поверхность аккуратный рисунок, используют всевозможные трафареты.

Стол из профилей: дизайнерские решения

Профильные трубы хороши тем, что они отлично сочетаются с любыми материалами: пластиком, деревом, камнем, стеклом, МДФ и т.д.

Обратите внимание! Для изготовление стола чаще всего используют тонкостенные трубы с сечением 40×25 или 20х20 мм.

Столы из профильных труб прекрасно вписываются в деревенский стиль, лофт и хай-тек.

Стол в стиле лофт

Дизайнерские решения могут быть любыми:

стол парта для школьника с отделениями для книг;
брутальных стол с массивной деревянной столешницей для столовой;
легкие конструкции для дачного участка;
стол-верстак;
стол-трансформер, где металлические профили используются в качестве элементов трансформаций;
журнальный или консольный стол;
двуногий стол, для которого в качестве другой опоры используется стена;
стол в виде барной стойки.

Можно экспериментировать с формами и размерами, создавая функциональный и декоративный предмет мебели.

Столик-трансформер

Удобный и функциональный столик своими руками – это возможно! Главной особенностью этого предмета мебели является то, что он способен раскладываться и увеличиваться в размерах примерно в 2 раза. Преимущества очевидны: стол можно расположить в маленьком помещении, он является многофункциональным и не займет много места.

Внутренняя часть мебели состоит из профильной трубы 20х20 мм, которая представляет собой систему трансформации. В качестве осей вращения используются болты диаметром 8 мм, подъемные элементы представляют собой газовые лифты для мебельных фасадов. А внешний корпус изготовлен из мебельного МДФ.

Для создания раскладных систем потребуется:

Профтрубы разного размера: 20х20 – 4 пог. м, 50х25 – 1,2 пог. м;
Болты – 18 штук: 8х120 – 6 шт., 8х60 – 2 шт.; 8х50 – 2 шт., 4х20 – 8 шт.;
Полоска 20х4 – 1 пог. м;
Гайки М8 – 26 шт.;
Шайбы 30х8 – 24 шт.;
Газовый амортизатор 120-140 N– 4 шт.;
Стяжные болты – 12 шт.;
Угол 25х45 см – 0,06 пог. м;
МДФ – до 0,4 м.

Мебельная фурнитура:

саморезы – 32 шт. 4х30 и 8 шт. 4х16;
еврошурупы – 32 шт.;
двойные уголки – 4 шт.;
эксцентриковая стяжка – 16 шт.;
болты: 6х30 – 2 шт., 6х20 – 8 шт., 6х15 – 4 шт.;
футорка 6х13 – 12 шт.;
ДСП светлого оттенка 16 мм – 2 кв. м;
ДСП – темного оттенка 16 мм – 2,70 кв. м;
шарниры – 3 шт.

Заказать нужное количество ДСП можно на мебельном производстве, там его порежут на подходящие части, приклеят кромку. Сделать это можно и своими руками с помощью электролобзика или ножовки. То же касается ленты: ее можно приклеить дома с помощью утюга. Защитить ДСП от сколов на поверхности поможет монтажная лента. Особенно это важно при распиле ламинированного ДСП.

Стол на колесиках

По заданной высоте стола из трубы нарезают четыре стойки. Их приваривают к углам уже готовой столешницы. Важно выдержать точный угол в 90 градусов, иначе конструкция будет неустойчивой. Для этого пользуются угольником.

Далее на металлических столах для усиления крепят перекладину. Отступив от конца стоек 20–30 см, приваривают по периметру уголок. Его кладут плоской стороной на внутреннюю часть ножек таким образом, чтобы получилась подставка для полки. При необходимости на низ стоек крепят колесики, а на верхнюю часть — крючки для рабочего инвентаря.

Нарезать четыре стойки из профильной трубы по заданной высотеПриварить их к углам уже готовой столешницыСделать для усиления поперечную перекладинуПрикрутить колесикиДля удобства в комплект к столу можно изготовить полки для инструментов

Заключения

Стол из профильной трубы прочный, стильный и недорогой. Его можно использовать в современной столовой, в качестве письменного стола или поставить в беседке на даче. Каркас изготавливается из профильной труб и окрашивается, зачастую в черный цвет. А в качестве столешницы можно использовать все что угодно. Особенно здорово смотрятся деревянные столешницы и слэбы.

Стол из труб из ПВХ своими руками :: Ежемесячный конкурс «Сделай сам»

Осторожно, у нас есть графика! Теперь все официально 😉 Если вы здесь впервые, мы с моими друзьями-блогерами собираемся каждую вторую среду каждого месяца, чтобы представить вам проект с использованием одной и той же темы или материала. Мы делали такие вещи, как ящики, тыквы и кусочки дерева, и в этом месяце наша задача заключалась в использовании сантехнических материалов.

Честно говоря, мне не очень нравится мой проект. И был действительно близок к тому, чтобы сломать все это. Но я хотел показать вам, что здесь не всегда все идет по плану, и в этом нет ничего плохого!

Вам, наверное, интересно, почему мне это не нравится и почему это был такой провал. Не позволяйте моим фотографиям вас одурачить 😉 Он совершенно кривой и шаткий, и мне пришлось использовать стопку бесплатных купонов на буррито Moes под одной из ножек, чтобы он выглядел несколько ровным на фотографиях. #photoshopmagic Декор тоже помогает замаскировать хромоту. Хотите доказательства?

Начнем с самого начала. Я ОБОЖАЮ промышленный декор из труб, поэтому я был в восторге от этой задачи. Но я просто не представлял, что буду делать.

Мне понравился стол с ящиками и трубками (на фото ниже), который я сделал для одного из наших предыдущих испытаний. И я рассказал об этой старой винной бочке, которая была у нас с нашей свадьбы, и о том удивительном вдохновении, которое я нашел для нее некоторое время назад, поэтому я подумал, что было бы здорово использовать верхнюю часть и сделать основу из труб. Достаточно легко, верно?

Я погуглил несколько изображений, пытаясь найти идеи для конструкции, и направился в Home Depot. Я очень хотел поставить ему штатив, но с трубами это казалось невозможным. Или, по крайней мере, это было бы занозой в булочках. Поэтому мы выбрали что-то простое, используя трубы из ПВХ, думая, что это будет дешевле. Не тот случай.

Несмотря на то, что настоящие трубы из ПВХ были дешевле оцинкованных труб, нам по-прежнему требовались все соединители, специальный клей, аэрозольная краска и фланцы. Проклятые фланцы. Видимо пластиковые не продают. ПОЧЕМУ?! А те, что нам были нужны, стоили 12 долларов за штуку. Я почти бросил тут же. Но затем наш друг-помощник Home Depot показал нам несколько штук за 7 долларов. Лучше. Но все же дорого для стола, который я ненавидел.

Говоря о фланцах… это все, о чем я мог думать каждый раз, когда произносил это слово.

Вероятно, из-за слишком большого количества друзей, которых я смотрю на Netflix. Кто-нибудь еще?

Итак, теперь мы проверяем регистрацию, и хабы смотрят на меня как «серьезно? неужели мы так много тратим на сантехнику??». Я только улыбнулась и напомнила ему об отличной новости; у нас есть две крышки винных бочек, что означает, конечно, что мы должны построить соответствующий стол 😉 Ему было не до смеха.

По крайней мере, я использовал свой новый рождественский подарок от моего папы 🙂 Жаль, что я забыл прикрепить пакет, который собирает все частицы.

Упс.

На данный момент я все еще чувствую, что стол будет в порядке, хотя я бы хотел, чтобы база была более захватывающей. Я собрал все это вместе, прежде чем склеивать, чтобы убедиться, что все выглядит хорошо. Он ровный и сбалансированный и выглядит неплохо, верно?

Я использовал этот клей, который поставляется с грунтовкой и цементом. Воняет. Обязательно используйте его на улице!

Когда клей высох, я покрасил основание спреем, используя этот материал, который я ЛЮБЛЮ. Он полностью преображает ПВХ и делает его похожим на металл.

И каким-то образом между склейкой и окраской баллончиком основа была совсем не ровной и не ровной. Но в этот момент пути назад уже не было, и я просто хотел приделать верхушку и покончить с этим. У меня не было времени сделать что-то еще, и трубы не разваливались.

Прикрутили фланцы и поставили стол на ровную поверхность. Совсем криво и шатко. Мы просто смотрели друг на друга и смеялись.

Что еще можно сделать?

Конечно, я его еще приукрасила для фотографий, и мы можем использовать его в нашей квартире. Ведь он до сих пор стоит сам по себе 😉

Глядя на фотографии, мне это нравится больше. И, может быть, я немного драматизирую и суров к себе, но это определенно было не так, как я себе это представлял. Я просто чувствую бла об этом. Что вы думаете?

Я просто хотел показать вам, что здесь не всегда все идет гладко, и я определенно сталкиваюсь со своей долей проблем. У меня все еще есть крышка от винной бочки, так что, возможно, я попробую еще раз… или сделаю что-то совершенно другое 😉

Обязательно ознакомьтесь со всеми другими проектами моих друзей ниже!

Хорошего дня друзья!

InLinkz.com

Стол из ПВХ своими руками 80 x 36 дюймов

Вам нужен ДЕЙСТВИТЕЛЬНО широкий стол для работы? Покупка такого стола может обойтись дорого. Этот стол из ПВХ своими руками решит вашу проблему с бюджетом, к тому же его относительно легко построить!

Наш выбор

Складной универсальный стол с регулируемой высотой

92,66 $

Исключительная прочность и долговечность. Ограниченная гарантия сроком на десять лет.
Стальная рама с порошковым покрытием, устойчивая к ржавчине. Верх из полиэтилена высокой плотности (HDPE) с защитой от УФ-излучения

Купить на Amazon

Мы получаем комиссию, если вы совершаете покупку, без каких-либо дополнительных затрат для вас.

29.11.2022 0:55 по Гринвичу

Стол из ПВХ своими руками идеально подходит для тех, кто работает с командой, которой требуется более одного устройства, поскольку каждое стоит всего около 74 долларов США. Представьте себе, сколько денег сэкономлено по сравнению с купленными в магазине столами!
В этом столе из ПВХ используется столешница с полыми дверцами, которую можно использовать для простых рабочих нагрузок, таких как работа за компьютером, рукоделие, рисование или детский стол. Если вы планируете использовать этот стол из ПВХ в качестве верстака, вместо него можно использовать дверь с цельным сердечником.
Этот стол из ПВХ имеет размеры 80 x 36 дюймов! Что еще лучше, так это то, что этот стол не трясется и не качается. 😉
Этот стол из ПВХ идеально подходит для ваших нужд? Тогда прочтите этот урок от trevormates!
Материалы:
Дверь с полым сердечником

Фурнитура из ПВХ для мебели
5 x 1-1/4” внешних заглушек из ПВХ (F114EEC)
5 x 1-1/4” заглушек из ПВХ для стола (F114ECT) 90 089
4 шт. 4-ходовые тройники из ПВХ 1-1/4” (F1144WT)
4 обычных тройника из ПВХ 1-1/4” (F114TEE)
2 крестовины из ПВХ 1-1/4” (F114CRX)
Сантехника Труба из ПВХ (см. список на первом этапе)
Шурупы с резьбой от 1-1/4″ до 1-1/2″
Вставки для гипсокартона
ПВХ-цемент
Инструменты:
Ножовка по металлу, труборез с трещоткой или торцовочная пила (для резки труб)
Электродрель
Рулетка 9 0089
Шаги:
Я использовал сантехнику трубы, чтобы снизить затраты, поскольку доставка труб мебельного качества, хотя и гораздо более привлекательных, ребристых и прочных, может быть дорогой. Я использовал готовую трубу для домашнего склада по цене 3,60 доллара за 10-футовую палку, всего было использовано четыре (4) палки (или 40 футов). Труба была нарезана на следующие длины и количества:
Пять (5) отрезков по 3 дюйма.
Десять (10) отрезков по 12 дюймов.
Четыре (4) отрезка по 20 дюймов.
Четыре (4) отрезка 30 дюймов.
Первое, что вам нужно сделать, это собрать первую из двух сторон рамы стола из ПВХ, используя тройники, четырехсторонние тройники, торцевые заглушки и заглушки стола, как показано на прилагаемой фотографии. Расположение фитинга указано в ЧЕРНЫЙ , а размер используемой трубы показан в КРАСНЫЙ . Это будет «СТОРОНА 1» или левая сторона стола из ПВХ.
Я рекомендую сначала провести сухую посадку, ЗАТЕМ все разобрать и собрать с помощью ПВХ-цемента. Как многие из вас знают, после того, как вы нанесете ПВХ-клей, он больше не развалится.
Нанесите ПВХ-клей на внутреннюю часть фитинга только в точке остановки фитинга. Убедитесь, что все вставлено правильно, затем вдавите трубу в фитинг и удерживайте в течение 30 секунд, чтобы закрепить сварной шов.
ПРИМЕЧАНИЕ: ПРОДОЛЖЕНИЕ: Если вы не хотите использовать ПВХ-клей (поскольку он вреден в помещении), используйте винты 1/2″ между местом соединения трубы и фитинга, чтобы закрепить их на месте.
Следующий шаг такой же, как и предыдущий, однако вы хотите построить свою «СТОРОНУ 2» или правую сторону стола как зеркальное отражение СТОРОНЫ 1, чтобы порты на четырехсторонних тройниках были обращены друг к другу. в другом направлении, когда в тылу.
Прилагается еще одна схема, показывающая размещение трубы и фитинга с трубой в КРАСНЫЙ и детали ЧЕРНЫЙ .
Теперь пришло время построить «ЗАДНЮЮ часть» таблицы, что довольно просто. Для этого шага вам понадобится крышка стола, внешняя крышка и два креста, оба из которых еще не должны быть использованы. Соберите их вместе с длинными кусками 30-дюймовой трубы, чтобы сделать что-то похожее на телефонный столб.
При сборке «центральной трубы» с помощью клея ПВХ положите ее на пол так, чтобы все было ровно, а вся труба была параллельна.
Теперь пришло время собрать все (связанное с ПВХ) вместе.
Вставьте концы труб СЗАДИ в каждый элемент СТОРОНЫ 1 и СТОРОНЫ 2, чтобы в итоге получилось то, что показано на схеме. Опять же, я рекомендую сухую посадку, чтобы убедиться, что все выровнено, прежде чем наносить ПВХ-клей.
После того, как вы освоитесь с сухой посадкой, раздвиньте их и нанесите ПВХ-клей на фитинги на СТОРОНЕ 1 и вставьте ЗАДНИЕ трубы в четырехходовые тройники на СТОРОНЕ 1. Быстро убедитесь, что все установлено под правильным углом. . Нажмите вместе и подождите 30 секунд.
Затем нанесите ПВХ-клей на фитинги на СТОРОНЕ 2 и вставьте ЗАДНИЕ трубы в четырехходовые тройники на СТОРОНЕ 2. Быстро убедитесь, что все установлено под правильным углом. Снова нажмите вместе и подождите 30 секунд.
Теперь у вас должна быть готовая рамка! Почти готово!
Проблемы с пустотелыми дверями:
Пустотелые двери состоят из внешней рамы и различных планок, которые проходят (в вертикальном положении) вдоль горизонтальной плоскости двери. Остальная часть пространства между этими планками либо заполнена картоном (серьезно), либо пеной, либо просто ничем.
Так как мы не можем видеть, где находятся эти ламели, я обнаружил, что это случайный сценарий относительно того, где наши крышки для столов в конечном итоге будут прикреплены к двери, будь то планка или пушистый кусок картона. Там, где это картон, мы хотим использовать вставку из гипсокартона, чтобы вместо этого прикрепить колпачок к дереву или стене двери. Вот как мы это делаем:
Положите пустотелую дверь на пол так, чтобы сторона, которую вы хотите сделать верхней, была обращена к полу, затем переверните конструкцию из ПВХ и поместите ее вверх дном на дверь, с крышкой стола против двери.
Отцентрируйте всю конструкцию, взглянув на размещение сегментов трубы из ПВХ и их положение по краям двери, затем с помощью карандаша или маркера отметьте, где отверстия в заглушках стола соприкасаются с дверью.
Снимите каркас из ПВХ и отложите его в сторону. С помощью дрели или электрической отвертки вставьте винт в каждую из отмеченных точек, которые вы только что сделали на двери.
Если он входит легко, вы попали в отверстие в двери. Удалите шуруп и вставьте в эти отверстия вставку для шурупов для гипсокартона (при необходимости увеличьте отверстие с помощью сверла).
Если он войдет и зацепится за нитки, вы попали в планку, и отверстие и так в порядке. Вставка для гипсокартона не требуется. Снимите винт.
После того, как вы определили, где вам нужны/не нужны вставки, убедитесь, что все ваши «тестовые винты» удалены, установите ПВХ-конструкцию на столешницу и совместите крышки стола с отверстиями, которые были предварительно просверленный.
ПРИМЕЧАНИЕ : Всего этого можно избежать, если вы используете дверь со сплошным сердечником. У меня на 25 долларов меньше бюджета за каждый стол из-за того, что я этого не делаю, но, увы, я скупой, скупой человек.
Наконец, вставьте винты в крышки стола и дверцы/винтовые вставки.
