Направляющие роликовые для выдвижных ящиков как правильно установить: Установка роликовых направляющих — Блог

Установка роликовых направляющих — Блог

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд это несложный процесс, который под силу даже начинающим мастерам. Однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

Особенности роликовых направляющих

Роликовые направляющие представляют собой две металлических рельсы, между которыми располагаются пластиковые колеса. Благодаря роликам обе части подвижного механизма могут двигаться в разном направлении, увлекая за собой ящик на корпусном модуле.

Полозья на роликах отличаются доступной ценой, легко поддаются ремонту, а их монтаж, при грамотном подходе к работе, не составляет труда. Почти единственным ограничением для установки роликовых направляющих являются слишком массивные ящики, которые могут привести к быстрому износу фурнитуры.

Монтаж роликовых направляющих на выдвижные ящики

В процессе монтажа полозьев один из рельсов крепится на боковые стенки корпуса мебели, а второй – непосредственно на ящик. Благодаря такому размещению планок, они нисколько не уменьшают полезное пространство внутри модуля. Чтобы избежать отсоединения ящика от шкафа, в конструкции предусмотрены специальные ограничители, которые выглядят как неровности на рельсах. Специальные отверстия на всем протяжении планок позволяют удобно монтировать их при помощи саморезов.

Прежде чем устанавливать выдвижные ящики на роликовых направляющих, важно определить точное местоположение планок на боковых стенках корпуса, чтобы избежать перекоса конструкции. Ящик должен располагаться ближе к нижнему краю фасада, но при этом не выступать за его пределы. При выборе места его расположения можно провести перпендикулярную линию карандашом, по которой и будет крепиться рельс.

Приступая к монтажу, для начала следует распечатать упаковку с механизмом и проверить его на работоспособность. Далее весь процесс установки проходит следующим образом:

1. Одну из планок прикладывают к разметочной линии так, чтобы разметка была видна в каждом техническом отверстии рельса.
2. В первое отверстие вкручивают саморез, затем размечают точку под крепеж во втором отверстии (с другого конца планки) и ввинчивают в отмеченное место еще один саморез. Чтобы дополнительно укрепить всю конструкцию, можно вкрутить дополнительный крепеж в отверстие, которое располагается в верхней части рельса. Подобные манипуляции повторяют для планок под все ящики, то есть крепят по паре рельсов на обе стойки корпуса.
3. На следующем этапе установки роликовых направляющих переходят непосредственно к ящикам. Для этого используют вторую часть механизма, которую накладывают на нижний угол ящика, выравнивают и прикручивают саморезами. Направляющую необходимо разместить строго под дно ящика, внахлест на ДВП. Поскольку корпусная мебель изготавливается из разных материалов, во избежание их разрушения отверстия под саморезы изначально проделывают дрелью.
4. Последний этап – установка ящика с одним рельсом во вторую направляющую. После этого можно ставить фасад и прикручивать ручки.

При правильной установке выдвижные ящики на роликовых направляющих будут исправно служить на протяжении долгого времени. Ограничители в конструкции рельсов позволят избежать повреждения задней стенки корпуса и сохранить привлекательный вид фасадов.

Смотрите также Сетчатые корзины для шкафов и гардеробных систем

Сетчатые корзины для шкафов — широко используемые удобные контейнеры для хранения одежды в гардеробных системах.

2562 просмотров

Подробнее Направляющие для выдвижных ящиков: шариковые или роликовые?

Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.

2674 просмотров

Подробнее

Как использовать

Установка роликовых направляющих

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд, это несложный процесс, который под силу даже начинающим мастерам, однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

16945 просмотров

Подробнее

Как выбрать

Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажа

Профили Gola и их конструктивные аналоги — набирающая все большую популярность система открывания фасадов, без использования традиционных мебельных ручек.

3731 просмотров

Подробнее

Как сделать

Как установить мебельный газлифт?

Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении.

3500 просмотров

Подробнее

Как выбрать

Амортизаторы для мебели

Амортизаторы для мебели – важные бытовые приспособления, обеспечивающие тишину при эксплуатации мебельных изделий и увеличивающие срок их службы.

3536 просмотров

Подробнее

Как выбрать

Как выбрать светодиодную ленту

Виды LED-лент, их основные характеристики и блоки питания к лентам.

3594 просмотров

Подробнее

Как использовать

Рейлинги для кухни

При использовании горизонтальных рейлингов их размещают на высоте около 40–50 см от столешницы. Расстояние от верхних модулей до трубы должно составлять не менее 8–10 см. Минимально приемлемой высотой размещения конструкций от пола является 90 см, максимум – от 170 до 180 см.

4934 просмотров

Подробнее

Как выбрать

Виды ручек для мебели

Мебельные ручки – маленькая, но значимая деталь. Это акцент, который помогает поддержать выбранный в интерьере стиль. Если вы заказываете новую мебель или желаете обновить уже имеющуюся — у вас всегда есть возможность подобрать ручки отдельно, и очень важно выбрать их правильно.

5763 просмотров

Подробнее

Роликовые направляющие, установка, монтаж

Роликовые направляющие сегодня используются значительно реже, чем шариковые, в основном, в дешевом сегменте мебели.

К их положительным сторонам можно отнести простоту и дешевизну, основным недостатком является неполное выдвижение, менее плавное движение, по сравнению с шариковыми направляющими.

Технологические особенности:

• Неполное выдвижение (т.е. часть ящика остается в корпусе)
• механическое автоматическое задвижение (за счет уклона направляющей на корпусе)
• выдерживают нагрузки до 20 кг
• простота монтажа — винты/саморезы производитель рекомендует не менее 6 на одну направляющую, видимо для того, чтобы выдерживались заявленные 20 кг. Я  же, как правило, обхожусь 2-3 шт. на элемент.

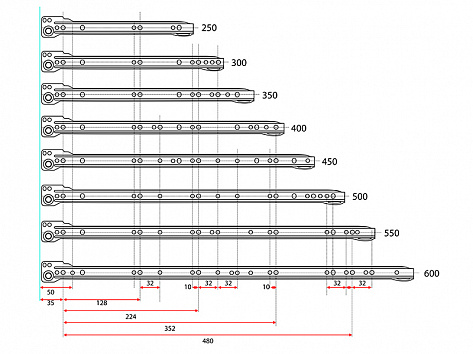

[table id=48 /]

Зазоры

При проектировании шкафа зазор между стенками корпуса и ящика рекомендуется делать 12,5 мм, но можно ставить и 13 (1 мм компенсируется самой системой направляющих, а в PRO100 нет десятых мм).



Допуски на фасады (в случае с вкладным фасадом — расстояние до стенок короба — 2 мм, но не менее 1,5), как и расстояние между соседними фасадами.

В отношении зазора между крышкой и фасадом при нахлесте крышки 50 мм, зазор должен быть не менее 3,5 мм, при нахлесте 30 мм достаточно 2,5 мм, если на толщину фасада (16-20 мм), то достаточно 1,5 мм.

При несоответствии размеров короба размерам ящика (ящик меньше) могут применяться дистанционные шайбы (выпускаются толщиной 3, 4 и 5 мм). Допускается использование нескольких шайб одновременно. Изготовлены они из пластмассы белого цвета.

Собрать/разобрать роликовые направляющие гораздо легче, чем шариковые. Ящик просто вставляется в нишу ролик ящика заводится за ролик короба, опускается на направляющую, после чего просто задвигается до конца (см. схему) и наоборот.

Далее рассмотрим практические аспекты монтажа роликовых направляющих на примере сборки бюджетной тумбы с тремя ящиками

.

Установка выдвижных ящиков в модуль, карта присадки – Сделаем мебель сами

Здравствуйте!

В этой статье мы более подробно рассмотрим выдвижные ящики, а так же научимся определять их положение в коробе.

Для этого, мы с вами рассмотрим, как делается схема расположения телескопических направляющих (разметка под них боковых деталей).

Итак, давайте возьмем вариант, когда такой ящик будет иметь ширину, например, 900мм, и глубину 450мм.

Он, естественно, будет достаточно вместителен, а значит, будет вмещать в себя немалый вес.

В этом случае, дно из ДВП уже не сможет так четко фиксировать его размеры, и он будет деформироваться.

Да и само дно, даже будучи скреплено саморезами, может деформироваться и прогибаться, а, то и вообще оторваться.

Как выход – можно его сделать из ДСП, скрепив его с самим ящиком конфирматами.

Такой вариант можно использовать хоть для хранения кирпичей (тем, кто собирается в будущем строить свой дом).

Все хорошо, если бы не вес получившегося элемента, который благодаря дну из ДСП может увеличиться почти вдвое. А это дополнительная нагрузка на соответствующую фурнитуру.

Но и здесь можно выйти из положения.

Можно на каждую сторону ящика «одеть» по две направляющие. Тогда запаса прочности хватит точно!

Но это лишние расходы, плюс, ко всему этому еще могут добавиться определенные проблемы с регулировкой.

Если при сборке такого модуля какой-нибудь фасад не будет плотно прилегать к коробу, и нужно будет регулировать положение выдвижного ящика в коробе – эта операция будет в разы сложнее по сравнению с той, где будет всего лишь две направляющие.

По этому, самый правильный выход в такой ситуации – просто спланировать в такой элемент перемычку.

Если он слишком большой (такие элементы, конечно, не проектировать), то перемычки можно поставить две.

А теперь мы с вами рассмотрим места крепления выдвижных элементов в коробе.

Ведь когда такой модуль собирается, боковые детали уже должны быть скреплены с направляющими.

Собрал короб, вставил выдвижные элементы, попробовал открыть-закрыть, промерял их параллельность относительно короба и все! Именно такой алгоритм сборки подобных модулей должен быть.

Значит, бок ящика нужно перед сборкой разметить и закрепить на нем направляющие.

Вот об этом давайте и поговорим.

Кстати, это служит неким «камнем преткновения» для начинающих «асов мебельного производства», хотя ничего здесь сложного и заумного нет.

Итак, давайте этот момент рассмотрим на конкретном примере.

Пусть общая высота короба будет равна 718 мм (в данном примере коробом будет кухонная нижняя тумба).

Общая высота –это высота бока и толщина нижнего горизонта (в данном случае).

Хочу заметить, что здесь мы будем работать только с этим размером .

Нужно запомнить несложный алгоритм, и им всегда пользоваться

А он таков:

1. Сначала определяемся, одинаковые ли у нас будут на тумбе фасады, или нет.
2. Затем определяемся с зазорами между ними.
3. Определяемся с их размерами.
4. Дальше определяемся с тем, как ящик будет крепиться к фасаду (имеются в виду его положение).
5. Ну а теперь, можно и «разметку» сделать.

Начнем:

Пусть на нашей тумбе будет четыре фасада, и пусть они не будут одинаковы. Первые три – поменьше, а нижний – большой.

Дальше, если это у нас кухонный элемент, значит, сверху будет столешница, а раз так, то верхний зазор между верхним фасадом и столешницей дадим 4 миллиметра. Остальные зазоры между фасадами пусть будут по 2 миллиметра.

Нижний фронт будет «заподлицо» с нижним горизонтом (здесь зазор можно давать, можно не давать).

Вот на этом этапе можно первые три фронта спроектировать из «стандартного ряда».

Это означает, что если вы будете их заказывать, то их вам сделают по минимальной цене, без наценки на нестандартные размеры. В данном случае, их высота будет равна по 140 миллиметров.

Стандартный ряд большинстве случаев таков:

140 – 283 – 110 (мм).

Конечно, их ширина тоже должна соответствовать стандартам, но сейчас не об этом…

Теперь рассчитаем высоту нижнего (большего фасада).

Общий зазор у нас равен:

4+2+2+2=10 (миллиметров).

Общая высота тумбы равна 718 миллиметров.

Общий размер трех верхних фронтов равен:

140+140+140=420 (миллиметров).

Отнимем от высоты тумбы общий размер трех фасадов и общий зазор, и получим размер нижнего фронта:

718-420-10=288 (миллиметров).

Ящики пусть у нас будут высотой по 100 миллиметров.

Пусть первые три ящика крепятся к фасаду по общей (центральной) оси, то есть, по центру.

Таким образом, размер от них до крайней грани фасада вверх и вниз будет равен по 20 миллиметров (140-100=40 (мм), 40/2=20 (мм)).

Этого размера (20 мм) хватит на то, чтобы верхний ящик не касался верхней корпусной планки.

Теперь нам нужно знать два размера: от верхней грани фронта до центральной оси, и от центральной оси до нижней его грани.

Почему везде мы привязываемся к центральной оси?

Потому, что для удобства, мы будем крепить направляющие именно по центру выдвижного элемента (стоит сказать, что роликовые направляющие крепятся по другому, но в этом посте мы их рассматривать не будем, ввиду их редкого использования в производстве «авторской» мебели).

Итак, эти два размера в нашем случае одинаковы, и равны 70 миллиметрам.

Теперь определимся, как будет крепиться нижний ящик к фасаду.

Здесь главное – дать зазор снизу, чтобы его хватало на перекрытие нижнего горизонта, и еще оставался зазор между ящиком и тем же нижним горизонтом (для нормальной его работы).

Дадим этот зазор в 25 миллиметров.

Значит, если считать снизу, размер от крайней грани фасада до центральной оси будет равен:

25+4+50=79 (мм), где 25 – наш зазор, 4 – толщина ДВП, или толщина дна ящика, 50 – половина высота ящика.

Ну а раз общая высота нижнего фронта равна 288 миллиметров, тогда расстояние от верхней грани фасада до центральной оси будет равно:

288-79=209 (мм).

Теперь все данные у нас есть, начнем разметку

Размечать будем от верхней грани бока нашего короба.

Итак, верхний зазор равен 4 мм, а расстояние от верхней грани этого фасада до оси – 70 мм. Значит, расстояние до оси первого фасада будет равно:

4+70=74 (мм).

Теперь, к этому размеру прибавим 70 миллиметров (расстояние от первой оси до нижней грани верхнего фронта), затем прибавим 2 миллиметра, и прибавим еще 70 миллиметров, и получим расстояние до оси второго элемента:

74+70+2+70=216 (мм).

По этой аналогии рассчитывается положение всех осей.

Ну что, сложно? Думаю – не очень, главное понять принцип.

На этом я «закругляюсь», и выкладываю для примера видео.

На этом все.

До встречи!

Установка роликовых направляющих | ПРОФЕССИОНАЛЬНАЯ СБОРКА МЕБЕЛИ

Установка мебельных роликовых направляющих

 В данной статье вы сможете ознакомиться с пошаговой инструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести монтаж выдвижных полок от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы  является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со временем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых  направляющих являются направляющие полного выдвижения.

 Направляющие полного выдвижения

Пошаговая инструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы  шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые.  Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1.     Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2.     Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.



	1. Прикручиваем  направляющую саморезами к нижней части выдвижного ящика.  Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	9. В направляющих предусмотрены стопоры от выпадения ящика наружу при резком открывании. Чтобы вынуть ящик или вставить его, немножко приподнимите фасадную часть ящика.
	регулировка мебельных направляющих 10. Проверяем плавность выдвижения ящика. Не должно быть затираний и скрипа, ящик выдвигается без усилий.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки  и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

Установка мебельных направляющих, роликовые направляющие, регулировка мебельных направляющих

Установка шариковых направляющих для ящиков

Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и подшипниками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения. Другое их название — телескопические направляющие полного выдвижения.

Шарикоподшипниковые направляющие используются при изготовлении мебели для осуществления работы выдвижных ящиков.

Они обладают некоторыми неоспоримыми достоинствами, к которым относится:

•     доступная стоимость;
•     плавный ход;
•     высокая прочность;
•     износостойкость;
•     простота монтажа.

Шарикоподшипниковые направляющие полного выдвижения применяются как в шкафах купе, в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.

Для правильной установки шарикоподшипниковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.

Требования к мебели таковы:

    Выдвижные ящики без учета фасада должны иметь ширину на 27 мм. меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13,5 мм для установки направляющих. У них одинаковая толщина с роликовыми 26мм, но для лучшей их работы, необходим допуск в 27мм.

    Длина ящика должна совпадать с длиной направляющей для идеального выдвижения, которая может составлять от 25 до 80 см. Хотя сам ящик может быть длиннее направляющей на 50-100мм. Промежуточные размеры идут с шагом 50 мм. До задней стенки шкафа вся конструкция не доходит на 10-50мм.

    Высота выдвижных ящиков зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 100 до 300 мм, но размеры могут значительно отличаться в большую сторону.

Установка направляющих

Для того чтобы произвести монтаж шарикоподшипниковых направляющих, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Разделившиеся части направляющих крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.

    Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью саморезов.

    На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место до упора с силой, далее проверяется его свободный ход в сторону выдвижения и закрытия.

На половинах конструкции шарикоподшипниковых направляющих довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные — для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.

На практике обычно поступают следующим образом:

    Нижние роликовые направляющие устанавливают на расстоянии 30 мм от днища шкафа, а шарикоподшипниковые направляющие можно прикручивать на любом уровне по высоте каркаса ящика.

    Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.

    Детали направляющих приворачиваются строго по намеченной линии.

    После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

На фото — это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому. Плавное закрывание осуществляется масляным или пружинным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий простые шарикоподшипниковые направляющие без доводчиков.

    Шарикоподшипниковые направляющие для выдвижных ящиков невозможно спутать с роликовыми аналогами. Роликовые изделия обычно окрашены в белый, коричневый или черный цвета. Ящик передвигается на колесиках, выполненных из пластмассы. Устанавливать их наши специалисты не рекомендуют. Роиковые направляющие со временем издают скрип, колесики быстро разрушаются и выламываются из направляющих.

    Если дно ящика вставлено в специальные пазы, его лучше закрепить с помощью клиновых уголков которые крепятся саморезами, иначе содержимое может выпасть вместе с дном.

    Для тяжело нагруженных ящиков можно использовать дно из лдсп и двойной комплект шарикоподшипниковых направляющих.

    Монтаж направляющих лучше проводить до сборки мебели. Работать в этом случае гораздо удобнее и времени будет затрачено значительно меньше. После сборки останется только произвести необходимые регулировки, либо навеску фасадов на ящики.

    В идеале высота выдвижного ящика должна быть на 40-50 мм меньше высоты фасада с ручками на винтах. При фасадах без ручек этот размер лучше увеличить, чтобы ящик не виднелся за фрезеровкой фасада.

Собрать мебель для кухни или другой комнаты, установить механизмы закрывания и открывания выдвижных ящиков можно своими руками. Для этого нужно приобрести качественные направляющие для выдвижных ящиков и правильно их смонтировать. Но как показывает практика, лучше обращаться к профессионалам по сборке и ремонту мебели.



Замена направляющих ящиков в Санкт-Петербурге >>>

Замена направляющих ящиков в Москве >>>

Просмотров: 1475

Тэги: направляющие-ящиков-заменить

Отзывы о статье: 0 (читать все отзывы о статье, добавить отзыв о статье)

Добавить отзыв

Дата: 04. 04.2011

Как отрегулировать выдвижные ящики комода. Сборка комода — регулировка основных деталей. Решение проблем с конструкцией ящиков комода

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

1. При эксплуатации выдвижные ящики издают неприятный звук.
2. Колесики ненадежны и быстро приходят в негодность.
3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая — к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Вернуться к оглавлению

Установка роликовых элементов

Рисунок 2. Схема крепления роликовых направляющих.

Какой бы тип крепления ящиков вы ни выбрали, вам понадобятся следующие инструменты:

• дрель с тонким сверлом по дереву;
• шуруповерт с ограничителем хода;
• набор отверток с различными жалами (плоские и крестовые).

Кроме того, не забудьте подготовить инструменты для измерения. Вам пригодятся сантиметровая рулетка или длинная линейка и угольник.

Все необходимые отметки можно делать простым карандашом или цветным мелком. Схема установки роликовых направляющих показана на рис. 2.

Процесс монтажа направляющих систем на выдвижные ящики происходит в 3 этапа:

1. Разметка стенок мебели и мест для хранения.
2. Установка планки на ящик.
3. Установка планки на мебель.

Рисунок 3. Схема устройства шариковых направляющих.

Если вы будет придерживаться такой последовательности, то сможете избежать возможных ошибок.

Направляющую можно установить в любом месте. Но обычно их монтируют строго посередине стенки (это облегчает определение месторасположения конструкции на мебели) либо заподлицо с верхом или низом ящика. Но роликовые системы чаще всего устанавливают на нижний край.

Места под вкручивание саморезов разумнее не только разметить, но и насверлить. Это гарантирует, что шуруп не расколет древесину. Определить месторасположение креплений нужно сразу и на ящике, и на стенке мебели.

Мастеру стоит помнить о том, что толщина направляющих этого типа равна 1,25 см. Соответственно, ширина ящика должна быть на 2,5 см уже, чем внутренняя ширина мебели (при этом учитываются обе стороны). В противном случае выдвижная конструкция не войдет в корпус. Для более свободного хода к этому зазору добавляют 1-2 мм.

Длину саморезов выбирают исходя из толщины стенок.

Головка крепежа обязана прочно зафиксировать направляющую, но не возвышаться над планкой. При этом жало не должно пробить стенку насквозь. Сначала направляющие фиксируют на ящике, а затем на мебели. После чего система хранения ставится на предназначенное для нее место.

Как красиво выставить и отрегулировать нашу мебель!

На этой страничке мы поговорим с вами о разного рода мелочах, которые кажутся нам незначительными, но от которых зависит картинка — общий, завершающий вид

нашей мебели.То, что радует глаз. Начнем с самого простого.
Как красиво выставить и отрегулироватьнашу мебель!
Регулировка по уровню.

Не ленитесь использовать уровень, ровно стоящая мебель еще никого не раздрожала. Проверить можно как вертикальность стойки, так и горизонт, допустим нижней

полки или основания изделия. Если у нас регулируемые опоры выставить ровно нашу мебель не составит труда. Для регулировки габоритной и тяжелой мебели мы

отодвигаем ее немного от стены и наваливаем ее на себя, затем выварачиваем задние ножки (опоры) на нужную высоту, потом заваливаем от себя и делаем тоже

самое с передними опорами. Если же опоры не регулируются — подкладываем что-нибудь под подпятники стойки. Чтобы не царапать пол при всех этих передвижках

приклейте к опорам войлочные подкладки. Сделать их можно в домашних условиях: двусторонний скотч и тонкий войдок. Скоч клеим к войлоку, затем вырезаем

подкладки нужного размера. Снимаем защитную пленку со скоча и клеим к опоре. Если у вас не четко вертикальные стены, то есть смысл выровнять, например, шкаф

по стене т.к визуально это будет выглядеть лучше, чем если стена и стойка будут валиться в разные стороны.

Регулировка дверей(фасадов).

Обычные мебельные петли будь-то накладные, вкладные или межсекционные регулируются, как правило, одинаково. Это регулировка двери вверх-вниз, от себя-к себе

и от центра вправо или влево.

Регулировка вверх-вниз осуществляется за счет овальных ушек на пятке петли, которая крепится саморезами к стойке. Поднять или опустить дверь за счет этих

ушек возможно лишь на 4-5мм. не больше, если возникла необходимость поднять на большее расстояние, то нужно будет переставлять все пятки петель на стойке.

Для того, чтобы вытянуть дверь на себя нужно будет ослабить дальний винт, обычно у него большая шляпка. Этот винт связывает обе половинки дверной петли и

его следует крепко затянуть после регулировки. Чтобы отрегулировать зазор между фасадами (дверями) необходимо вворачивать или выворачивать втулку с резьбой,

обычно она сделана под + отвертку. Если вы никак не можете отрегулировать дрвери значит само изделие перекошено т.е у него не выровнена диагональ.

Регулировка фасадов на ящиках.

Прежде всего проверьте ровно ли стоит ваша секция или шкаф, комод или тумблчка. Если все ровно, а фасады стоят криво, то их надо регулировать. Если фасад

прикручен на саморезы изнутри, то поможет только повторная установка. Нужно будет его открутить, старые отверстия чем-нибудь заделать(подойдут обычные

заварачиваем саморезы обратно.

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции. Это в дальнейшем обусловит неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего — на стенках ящика.

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть — на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки понадобятся следующие инструменты:

• дрель;
• линейка;
• карандаш;
• саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм — это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).

Качественная фурнитура — это обязательное условие для изготовления добротной корпусной мебели. От технических характеристик комплектующих зависит прочность, долговечность и уровень комфорта кухонь, комодов, горок, тумб и шкафов-купе.

Существует несколько типов выдвижных систем, отличающихся сложностью конструкции, стоимостью и удобством использования:

• роликовые направляющие;
• шариковые направляющие;
• метабоксы;
• тандемы;
• тандембоксы;
• леграбоксы.

Обычно установка направляющих для выдвижных ящиков представляет собой несложную схему, с которой может справиться даже непрофессионал. Установка направляющих для выдвижных ящиков своими руками потребует внимательного изучения инструкции, немного времени и навыков работы с шуруповертом.

Роликовые направляющие для выдвижных ящиков

Эти направляющие обычно используются для изготовления мебели в массовом производстве. Изготавливаются из стали, сверху наносится эпоксидная краска белого, серого, черного или коричневого цвета. Длина направляющих может быть различна: от 250 мм до 600 мм с шагом 50 мм. Она специально подбирается под размер ящиков.

Вес, который удерживают роликовые направляющие в движении, составляет не более 15 кг. Существенными минусами этого типа направляющих являются их шумность при перемещении, недолговечность и неполное выкатывание ящиков.

Установка роликовых направляющих для требует точного расчета. При неверном вычислении срок эксплуатации роликов значительно уменьшается, также вероятно раннее возникновение проблем с движением ящиков.

для выдвижных ящиков

Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой — к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.

Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм — 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка — до 45 кг.

Метабоксы

Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название — метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок — от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима.

В креплении фасада к метабоксу предусмотрена вертикальная и горизонтальная регулировка, которая позволяет точно выровнять его по отношению к корпусу. Чаще всего метабоксы находят применение в изготовлении серийных кухонь бюджетной категории.

Тандемы

Тандемы — направляющие скрытого монтажа. Бывают двух видов: полного и частичного выдвижения. Ящик на такие направляющие крепится сверху, полностью скрывая их под боковинами и дном.

Мягкое скольжение (даже при нагрузке до 50 кг) обеспечивается по принципу подшипника: блоком стальных шариков, расположенных с четырех сторон полозьев (система квадро), или цилиндров — иголок. Крепление позволяет отрегулировать положение ящика относительно корпуса и снять ящик с направляющих без инструментов. Тандемы выпускаются в нескольких вариантах:

• с доводчиком — обычное открывание за ручку и плавное закрывание;
• с механизмом tip on или push to open — открывается прикосновением к фасаду;
• с электромеханическим открыванием.

Тандембоксы

Тандембокс — ящик, состоящий из металлических боковин с двойными стенками, дно обычно из ЛДСП, задня стенка выполнена из металла или ЛДСП и направляющих скрытого монтажа. Это те же тандемы, укомплектованные двойными боковыми стенками. Возможно дополнительное наращивание высоты ящика рейлингами и специальным профилем. Некоторые производители делают наращивание из стеклянных планок.

Для организации внутреннего пространства ящика предусмотрены дополнительные опции: передвижные разделители, контейнеры и подставки для столовых приборов и баночек для специй.

Ящики леграбокс

Самые современные и дорогие системы направляющих для выдвижных ящиков, занимающие высокую позицию в перечне всех мебельных комплектующих. Усиленная конструкция стабильно выдерживает нагрузку уже до 60 кг. Матовая поверхность нержавеющей стали подчеркивает строгость и изысканность стильного дизайна леграбокса.

Монтаж этого типа систем предполагает ювелирную точность сверления фасадов и боковых стенок, абсолютно выверенных расчетов при изготовлении деталей из ДСП. Также обязательно правильно и аккуратно провести фрезеровку дна.

Производители мебельной фурнитуры предлагают и другие способы применения направляющих. Например, крепление выдвижных корзин, сеток, контейнеров различного назначения.

Общие рекомендации по установке направляющих для выдвижных ящиков

Как установить все правильно? Расчет деталей при установке направляющих для выдвижных ящиков можно произвести по формулам, которые производители предоставляют для своих изделий. Обычно вся необходимая информация также содержится в инструкции.

Залогом успешной установки направляющих для выдвижных ящиков является точная разметка. Все направляющие должны быть установлены на одном уровне и строго параллельно друг другу. Удобнее всего делать разметку до сборки изделия на ровной горизонтальной поверхности при достаточном освещении.

Существует два способа установки фасада ящика: наружный и внутренний. При наружном способе установки фасад закрывает собой торец корпуса. Тогда направляющую нужно крепить вплотную к внешнему торцу стойки изделия. При внутреннем способе торец стойки изделия находится в одной плоскости с фасадом. Направляющую при креплении необходимо отодвинуть внутрь от видимого торца на толщину фасада.

Инструкция по установке роликовых направляющих для выдвижных ящиков

Теперь поговорим об установке роликовых направляющих. При установке роликовых направляющих для выдвижных ящиков комплект нужно разделить на правую и левую стороны, а потом на внутренние и наружные части. Левая наружная деталь имеет П-образный профиль, правая наружная — G-образный, внутренние — Г-образный.

На всех частях направляющих имеются отверстия для их фиксации и регулировки на деталях при помощи саморезов. По линиям разметки на стойки корпуса изделия прикручиваются соответствующие части направляющих. Нужно сделать так, чтобы ролики на них находились ближе к лицевому торцу детали. К уже собранному ящику крепятся Г-образные детали направляющих. При этом ролики должны быть расположены у заднего торца ящика.

Собирается изделие, вставляются ящики, навешиваются фасады и ручки. Установка завершается.

Инструкция по установке шариковых направляющих

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю — к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка для выдвижных ящиков закончена.

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих «Боярд» для выдвижных ящиков или систем других производителей происходит идентичным образом.

Сколько стоит собрать комод? Часы на выполнение работ? Сборка изделия в отсутствии схем? Требуется ли крепление к стене для безопасности?

А так же даст консультации по Вашей проблеме. Ремонт элементов комода. Как отрегулировать фасады. Что делать, если стучат ящики. Износ и замена направляющих в комоде. Как извлечь ящик из комода? Установка дополнительных креплений в дно ящика. Зачем нужно выровнять корпус комода.

У нас большой опыт в создании готовых изделий, есть знание технических характеристик деталей и фурнитуры, в сборке используем специализированный инструмент, и все это – качественное исполнение Вашего заказа в минимальный срок.

Каждый производитель мебели обязан комплектовать схемой сборки свою продукцию, и собрать изделие нужно строго по их рекомендациям. Но не всегда такая инструкция понятна простому покупателю.
Делать ли сборку комода самому? Отсутствие нужного инструмента, плюс ряд других проблем — и сборка комода превращается в действие, где нет место положительным эмоциям. И окончательный результат соответствует требованиям?

Чем мы лучше остальных похожих компаний? Тем, что более десяти лет существует наша организация, стаж работ профессиональных сборщиков от 15 лет! Мы не отдаем заказы третьим лицам! К вам не приедут – «двое из ларца, одинаковых с лица»))). Для тех, кто разбирается, можно проверить историю сайта на специализированных интернет-ресурсах.

Наверное, в каждом интерьере квартиры присутствует такой предмет мебели, как комод. Модельный ряд их разнообразен фантазиями и техническими решениями. Данное изделие предназначено для хранения малогабаритных вещей человека и обычно находится в спальни или детской. Сборка детского комода – это в первую очередь, безопасность и надежность соединений. Устойчивость корпусу придает дополнительное крепление к стене помещения.

Например, комоды-трансформеры снабжены не только элементами для хранения — ящиками для белья, но и на верхней крышке может располагаться пеленальный раскладывающийся столик для младенцев, установлены двери и другие сопутствующие приспособления. Удобно пользоваться всеми современными технологическими решениями, которые создают компактность и порядок в доме.

Дизайнерский комод – это индивидуальный проект мебели, выполненный под заказ. Необычность внешнего вида может быть совмещена с механической комплектацией ящиков и дверей. Сборка комбинированного дизайнерского комода достаточно сложный процесс.

Цена сборки комода

Наш мастер выполнит в удобное для Вас время сборку комода. Сделайте заказ на сайте или позвоните по телефону. С Вами напрямую будет общаться сам исполнитель. Профессиональный сборщик мебели ответит на все вопросы по данной услуге. 2018-12-05T15:20:29+00:00 , Мебельный Сервис Мастеров

Как установить шариковые направляющие для выдвижных ящиков

Роликовые направляющие для выдвижных ящиков пользуются популярностью среди производителей мебели, так как в значительной степени позволяют сократить расходы на ее изготовление и сделать более доступной для потребителя. Что требуется знать при самостоятельном выборе и монтаже направляющих систем роликового типа, читайте далее.

Направляющие для выдвижных ящиков на роликах

Устройство и преимущества роликовых направляющих

Мебельные направляющие роликового типа являются простейшими конструкциями, состоящими из двух и более частей, соединенных между собой роликами (рисунок выше).

Подвижные части изготавливаются из металла, а ролики – из металла, пластика или нейлона.

Наиболее существенными преимуществами выдвижной системы данного типа являются:

• простота монтажа. Сборка и установка выдвижной системы на ящик может быть произведена любым начинающим мастером;
• плавность хода и легкость движения. Ролики плавно скользят по направляющим планкам, не создавая препятствий.

Среди недостатков можно отметить:

• минимальный уровень нагрузки. Не рекомендуется использовать такие системы при нагрузке на ящик более 25 кг;
• возможность образования шума при движении роликов по металлу. Вопрос решается достаточно просто – установкой шин;
• частичное выдвижение ящика, что ограничивает угол обзора содержимого.

Гармошки и кожухи для станков

Гармошка для направляющих станка

Гармошка – гофрированная защита для движущихся частей станка, чаще всего – направляющих скольжения и качения. От их состояния зависит, в первую очередь, точность позиционирования инструмента и скорость работы оборудования. Гофрозащиты устанавливаются для предотвращения загрязнения и преждевременного выхода из строя этих важных деталей. Сохранение направляющих в чистоте продлевает срок службы станка, снижает вероятность внеплановых ремонтов и замены дорогостоящих деталей, положительно влияет на качество конечной продукции.

Разновидности защитных гармошек

Форма защиты определяется конструкцией станка, типом направляющих и особенностями технологии обработки. Для замены гармошек, вышедших из строя, мы изготавливаем изделия, полностью аналогичные оригинальным защитам. При разработке новых станков или модернизации оборудования, на котором защита не была предусмотрена производителем, наши специалисты помогут с выбором защитных гармошек наилучшим образом соответствующих условиям эксплуатации оборудования. Наработанный нами опыт дает нам возможность создать изделие, полностью выполняющее свою функцию, при наименьших материальных затратах.

Как выбрать роликовые направляющие

Чтобы выдвижная система на роликах прослужила большой период времени, требуется правильно подобрать и установить устройство.

При выборе необходимо учитывать:

• вид направляющих. Производителями выпускаются двухрядные и четырехрядные системы для выдвижных ящиков. Основное отличие – количество планок и роликов. В двухрядной системе 2 планки и 2 ролика, а в четырехрядной – 4 ролика и 3 планки. Двухрядные системы имеют меньшую длину и рассчитаны на меньшую степень нагрузки, чем четырехрядные;

• размеры направляющих. Для корректной работы необходимо, чтобы длина направляющей была равна глубине ящика, на который предполагается установка системы. Производители фурнитуры допускают уменьшение длины направляющей, но не более чем на 15%. Например, на ящик, имеющий глубину 400 мм, можно установить выдвижную систему длиной 340 мм – 400 мм;

Размерный ряд с указанием толщины и технологических отверстий

• способ установки. Большинство роликовых выдвижных систем монтируются на боковой поверхности ящика, что снижает рабочее пространство мебели. Однако современные производители, такие как компания Boyard (Россия), Hettich (Германия), Blum (Австрия), выпускают направляющие скрытого монтажа, установка которых производится на дно. Такие системы позволяют использовать вместительность мебели на все 100%;

Направляющие скрытого монтажа

• наличие/отсутствие дополнительных функций. На роликовые направляющие могут быть установлены доводчики, позволяющие плавно закрывать ящик и исключать удары при соприкосновении поверхностей, системы Push-to-open для открытия путем нажатия на его переднюю часть, возвратные пружины, самостоятельно закрывающие ящик после использования.

Выдвижные системы, дополненные доводчиком

• производитель. Хорошие и качественные системы изготавливаются компаниями Blum (Австрия), Hettich (Германия), Fgv (Польша), Boyard и Firmax (Россия).

Устанавливаем роликовые направляющие

В этой статье мы рассмотрим установку роликовых направляющих на выдвижной ящик. Ознакомится с плюсами и минусами таких направляющих вы можете в статье «Виды направляющих».

Для одного ящика нужны две одинаковые пары направляющих. Одна пара крепится с левой стороны ящика, другая – с правой.

Рисунок 1

Сама пара направляющих состоит из (см. рисунок 1):

• Направляющей ящика (на рисунке — верхняя планка),
• Направляющей корпуса (на рисунке — нижняя планка).

Соответственно: направляющая ящика крепится на ящик, а направляющая корпуса – на стенку основного корпуса (см. рисунок 2).

Рисунок 2

Крепление направляющей ящика Обе направляющие ящика крепятся к нижней части выдвижного ящика. При этом ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад (см. рисунок 2).

Рисунок 3

Давайте рассмотрим схему направляющей ящика GTV длиной 350 мм (рисунок 3) На обеих боковых сторонах направляющей предусмотрены отверстия под крепления.

Крепить можно как ко дну ящика, так и боковую сторону. Считается, что удобнее крепить направляющую ко дну ящика. Крепеж должен быть сделан как минимум в трех местах. Проследите, чтобы шляпки крепежных изделий не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В направляющей предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков рекомендуется использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Рисунок 4

В конечном итоге вид крепления направляющей ящика со стороны фасада должен быть как на рисунке 4 (направляющая ящика выделена синим цветом).

Крепление направляющей корпуса Крепление направляющей корпуса к стенке тумбы или шкафчика можно произвести двумя способами:

Вариант №1. Сделать тщательные замеры, согласно схемы мест крепления, которую можно найти в каталогах производителей направляющих (см. рисунок 5), отметить место для сверления отверстий под крепежные изделия, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

Рисунок 5

Вариант №2. Отметить карандашом место расположения направляющей. Затем положить направляющую так, чтобы начерченная вами линия проходила по центру отверстий в направляющей.

Ролик направляющей корпуса должен быть со стороны фасада (см. рисунок 2).

Полную версию статьи, можно скачать, кликнув по ссылке>>

Технология монтажа

Как установить правильно роликовую направляющую? Схема монтажа зависит от способа крепления.

Установка боковых роликовых направляющих

Как собрать и установить направляющую на роликах на боковину ящика? Процесс выполнения работы следующий:

1. на боковой поверхности отмечаются места расположения планки направляющей и места ее фиксации;
2. просверливаются отверстия для креплений;
3. направляющая фиксируется. Как крепить систему? Для фиксации используются саморезы (винты), поставляемые в комплекте;

Фиксация направляющей на боковой части

1. по аналогичной схеме производится монтаж второй планки направляющей на каркасе мебели;

Фиксация направляющей на каркасе мебели

1. две части направляющих совмещаются между собой.

Соединение планок выдвижной системы

Как установить ящик на направляющих роликового типа, смотрите на видео.

Установка скрытых роликовых направляющих

Чтобы произвести монтаж скрытой направляющей, необходимо:

1. согласно прилагаемой схеме произвести расчет и определить места установки удерживающих фиксаторов;

Расположение отверстий для крепления направляющих

1. установить фиксаторы, закрепив их саморезами;
2. в фиксаторы вставить и закрепить направляющие планки;

1. установить основания на каркасе и соединить части системы между собой.

По аналогичным схемам можно произвести монтаж направляющих для выдвижных полок в шифоньере, тумбе или полочки компьютерного столика.

Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Защита направляющих станков ЧПУ

Защита направляющих станков является важным вопросом для предохранения от попадания на рабочие поверхности грязи, мелкой стружки и абразивной пыли. Отсутствие надежных защитных устройств в направляющих скольжения значительно ускоряет их износ. Как уже отмечалось, наиболее чувствительны к загрязнению направляющие качения.

На рис. 1 показаны схемы основных типов защитных устройств для направляющих.

Стационарные литые чугунные или сварные стальные щитки, которые крепятся к подвижному рабочему органу (рис. 1, α), защищают направляющие от механических повреждений и попадания крупной стружки.

Телескопические щитки (рис. 1, б) применяются в качестве защиты направляющих на средних и тяжелых станках при большой длине хода. Они представляют собой набор взаимно подвижных щитков с уплотнениями в подвижных соединениях.

Защитные ленты также применяют при большой длине хода (рис. 1, в, г, д). Они надежно защищают направляющие. Ленты бывают стальные, текстовиниловые, иногда применяют полиамидную пленку, армированную капроновой сеткой. Стальные ленты обязательно должны быть закалены.

Гармоникообразные меха (рис. 1, е) являются защитным устройством, обеспечивающим высокую герметичность, и широко применяются в шлифовальных и прецизионных станках.

Основной их недостаток связан с увеличением габаритов вдоль направляющих на величину сложенного устройства. Меха изготавливают из различных полимерных материалов, обеспечивающих высокую долговечность устройства.

Применение той или иной защиты направляющих станков определяется конкретными условиями работы и особенностями конструкции направляющих и станка в целом.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

Гофрированная защита направляющих токарного станка.

Здравствуйте уважаемые господа стимпанкеры! В одном из фуршетов я затронул вопрос о защите направляющих токарного станка, к сожалению бурного обсуждения этой темы не произошло и я решил попробовать найти ответы самостоятельно. Учитывая тот факт, что на ресурсе эта тема не раскрыта, выкладываю результаты своих изысканий.

В качестве материала использовал фильтры воздуха двигателя от автомобилей, фильтры салона подходят даже лучше (кроме тех, что с угольным наполнением).

Фильтры салона, как правило, сделаны из прочных синтетических тканей, Фильтры очистки воздуха для двигателей в основном из бумаги. Бумага тоже достаточно прочная для использования в качестве защитной гофры. Также советую обратить внимание на фильтры для очистки воды и воздуха в помещениях, они копеечные и сделаны из подходящих материалов…

Процесс придания гофре прямого угла простой, но вникнуть в тонкости необходимо

Параллельные линии чертим мягким карандашом, без нажима, а вот зигзаг шариковой ручкой, желательно «тупой» с крупным шариком и прижимаем так, что бы продавить бумагу без разрезов, для последующего изгиба по линии зигзага(во наплел).

Черная полоса-верх, красная-низ, синяя паста от шариковой ручки-зигзаг по которому будем прогибать бумагу и формировать прямой угол. После примерки остается только придать гофре водоотталкивающие свойства и покрасить в черный цвет. Клей для резиновых изделий или 88-ой подходит для выполнения такого задания. Я наносил клей в несколько слоев, сохнет быстро и остается эластичным, воду не пропускает. СОЖ на моем станке отсутствует, однако я поливаю маслом или соляркой из шприца, обрабатываемые детали и по прошествии трех месяцев или больше, никаких повреждений на гофре не обнаружил.

Форму гофры продумал так, чтобы она закрывала вал продольной подачи. По краям всех защит я вклеил неодимовые магнитики, они цепляются за переднюю бабку-суппорт, суппорт-задняя бабка. ну и на фрезерной стойке тоже есть к чему магнититься. Гофра имеет определенную упругость и даже неплохо пружинит. При сжатии не мнется, четко складывается в идеальную гармошку. Снимается легко и чистится простым ударом об пол.

Вроде ничего не забыл… надеюсь информация будет полезной. Критика, советы, дополнения приветствуются, как всегда.

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Защита направляющих от пыли

Тоже озадачивался этим вопросом. Обратил внимание что далеко не всегда дорогие брендовые станки имеют защиту, особенно на рельсах расположеных на подвижном портале. При этом по этим рельсам всегда двигаются каретки с системой смазки. На видео обычно хорошо видно что смазки много, на неё налипает много пыли/опилок, но вся эта смесь не пачкает заготовку и не высушивает рельсы. Т.е. по сути вся эта пыль плавает на масле и по этому слою масла просто сдвигается штатным пыльником. Поинтересовался сколько масла подаёт система смазки, оказалось что где то от 0,2 до 1куб.см. в час на каждый линейный подшипник, т.е. не мало. У меня станок попроще, на цилиндрических рельсах, и в его линейные подшипники систему смазки не встроишь. Каждый раз перед включением вытираю рельсы салфеткой и смазываю веретёнкой. Смазываю обильно, но строго что б не капало. После этого прогоняю станок по осям и вытираю салфеткой всё что согнали пыльники с рельсов. Тут кстати становится понятно достаточно ли масла или избыток, капли повисают на корпусах кареток. При такой смазке пыль не слёживается, не слипается и не затягивается в каретку. Главное с чем можно накосячить при такой смазки это её избыток на рельсах z. Масло может попросту накапать на заготовку. Если сразк после смазки не капает, то при работе там быстро налипает пыль, весь избыток впитывается и дальше уже никогда ничего не капает. Правда у меня торец рельсы (точней цилиндрического вала) не висит прям над заготовкой, его снизу прикрывает кронштейн на котором и накапливается эта пыль.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

Шаг 1 — определение положения ящиков внутри тумбы
Рекомендую начинать разметку положения крепежа направляющих с нижнего ящика. В зависимости от высоты фасада зазор между дном тумбы и ящиком может составлять 10-30 мм.

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Виды направляющих для ящиков

При изготовлении мебели не обойтись без фурнитуры: ручек, петель, ножек и т. д. Также широко используются системы, позволяющие легко выдвинуть ящики и оптимизировать рабочую зону.

Направляющие — механизмы, предназначенные для быстрого и комфортного извлечения ящиков из различных видов мебели. Производителями выпускаются несколько типов приспособлений, различающихся принципом действия и способом крепления, полным или частичным выдвижением и стоимостью.

Направляющие для ящиков бывают различных типов

Роликовая фурнитура

Этот вариант направляющих появился на нашем рынке еще в конце 20 века. Использующиеся до тех пор конструкции-салазки для передвижения мобильных частей мебели морально устарели. Для того периода изобретение металлических направляющих, по которым передвигались ящики, можно было считать настоящим прорывом.

Их стали устанавливать на всевозможные выдвижные элементы мебели: в комоды, шкафы и прихожие, на компьютерные столы и т. д.

Состоит механизм из двух планок, одна их которых закрепляется на внутренней боковине мебели, например, стола, а вторая — на самом ящике. Длина направляющих варьируется в пределах 25…60 см (можно найти и планки длиной 80 см). Основным элементом конструкции является сам ролик, по которому перемещается планка.

Одна из планок крепится на внутренней боковине мебели

Так как материал, из которого сделан ролик — пластмасса, для передвижения массивных ящиков он не предназначен. К тому же при движении слышен шум. С течением времени фурнитура изнашивается. Ухудшается плавность хода. Из-за тяжести выдвигаемых ящиков могут выворачиваться края желоба, из-за чего при перемещении планки ролик вылетает и ящик падает. Однако такого типа направляющие совсем недорого стоят, их легко зафиксировать на мебели самостоятельно, а, в случае необходимости, и отремонтировать.

Направляющие для ящиков роликовые

Основные причины, приводящие к выходу механизма из строя, допущенные при установке направляющих.

Многие сборщики не закручивают верхний саморез. В результате планка деформируется и ролик отгибается под тяжестью ящика.

Нередко верхний саморез не закручивают

Сейчас такой тип конструкций используется не так часто. Отдать ему предпочтение можно лишь по причине дешевизны, если изделие будет редко использоваться и особых нагрузок выдерживать не должно.

Модельный ряд роликовых направляющих

Цены на модельный ряд направляющих роликовых

Направляющие с телескопическим принципом действия

Для передвижения ящиков также устанавливаются две направляющие. Однако, в отличие от предыдущего варианта, планки вставляются друг в друга, то есть зафиксированы и сверху, и снизу. Для их перемещения используется целая система шариков (подшипниковый механизм), причем они — металлические, что уже является значительным преимуществом.

Основная часть телескопических направляющих состоит из трех частей: ответной, средней и основной.

Направляющие с телескопическим принципом действия

Выдвижение ящиков на шариковых направляющих происходит практически бесшумно. И выдержать такая фурнитура может гораздо больший вес — до 60 кг. Система долговечна, надежна и эстетична, но ее стоимость значительно превышает цену роликовых аналогов.

Монтаж телескопических направляющих

Цены на модельный ряд телескопических направляющих

Помимо двух рассмотренных вариантов направляющих, в последнее время получили распространение более совершенные системы — метабоксы и тандембоксы:

• метабоксы (металл-боксы) — роликовая система, отличающаяся наличием дополнительных боковых стенок, изготовленных из металла высокой прочности, и двух опорных элементов. Такая конструкция позволяет повысить грузоподъемность ящиков до 30 кг. Некоторым плюсом можно также считать уменьшение расхода материала, так как направляющие сами являются боковинами. Материал для производства приспособлений — сталь (стандартная ее толщина — 1,2 мм), которая покрывается износостойкой эмалью. Ролики, как и у обычных направляющих, изготовлены из пластмассы, но они рассчитаны на тысячу циклов выдвижений/закрываний;

• тандембоксы (механизмы — тандемы) производятся по индивидуальным параметрам и оснащены металлическими или стеклянными боковыми стенками и трубчатым релингом. Выдвижение ящиков осуществляется посредством шариковых направляющих, превосходящих по своим характеристикам роликовые.

Система позволяет выдерживать нагрузки до 60 кг. Передвижение ящиков производится без шума, их можно выдвигать полностью, что обеспечивает полный доступ к содержимому и хороший его обзор. Конструкция — долговечна, проста в установке и отличается большим ассортиментом для разных типов мебели.

Достоинства шариковых направляющих

В отличие от других механизмов для выдвижения ящиков, данный вид наделен множеством явных преимуществ. Среди них можно выделить:

• доступную стоимость;
• плавный ход, особенно в отличие от обычных старых деревянных направляющих;
• высокую прочность и качество сборки;
• длительность эксплуатации, износостойкость;
• простоту монтажа.

Применяются шариковые направляющие полного выдвижения в различной мебели: в комодах, шкафах, в кухонной мебели, в столах и в других различных выдвижных конструкциях.

Как установить роликовые направляющие с эпоксидным покрытием

• Обычно менее 10 долларов за пару и доступны в большинстве домашних центров.
• Поскольку элементы крепления ящика охватывают лицевую сторону и нижний край боковой стороны ящика, их почти невозможно установить неправильно.
• Более проста, чем другие направляющие, если сопрягаемые направляющие не выровнены точно, потому что направляющая скольжения имеет пространство для маневра для пластиковых колес, чтобы перемещаться из стороны в сторону около ¹ ⁄ ₁₆ «.
• Не нуждаясь в смазке, они идеально подходят для пыльных применений, таких как торговые шкафы.

Для простоты установки мы прикрепили салазки к задней части шкафа с помощью стандартного монтажного кронштейна. Начните с разделения направляющей ящика на две части: элемент для монтажа в шкаф и элемент для монтажа в ящик.

Сначала прикрепите к шкафу

1. Положите монтажный элемент шкафа на лицевую раму шкафа, ¹ ⁄ ₃₂ «назад с лицевой стороны.Вы можете использовать дополнительное устройство, чтобы удерживать слайд в положении, как показано на фотографиях ниже , или просто удерживайте его от руки, выравнивая на следующем шаге. Просверлите пилотное отверстие и вверните один винт в лицевую раму.

Держите слайд перпендикулярно к рамка лица — нам нравится Kreg’s магнитный монтажный инструмент, показанный — при креплении винтами.

Если ваш шкаф стоит на ровная поверхность, вы можете выстроиться в линию ваши слайды, временно записав на пленку уровень торпеды к планке.

Закрепите задний кронштейн

2. Измерьте зазор между направляющей и стороной корпуса, чтобы убедиться, что вы устанавливаете ее перпендикулярно проему лицевой рамки, фото .

Измерьте спереди и сзади шкаф, чтобы убедиться ползун проходит параллельно стороне шкафа.

3. Вверните винт в одну из горизонтальных прорезей на заднем монтажном кронштейне, фото ниже.

Один винт по горизонтали слот позволяет сделать небольшой поперечные поправки после установка противостоящего суппорта.

4. Повторите шаги 1–3 для другой стороны отверстия ящика.

Теперь установите на ящик

1. Установите монтажный элемент ящика со стороны ящика, удерживая его ¹ ⁄ ₃₂ «назад от передней части ящика, как показано на фото под . Повторите то же самое для другой стороны ящика.

Заверните прилагаемый винт ближайший передняя часть ящика в первую очередь; тогда добавить второй сзади слайд.

2. Вставьте ящик в направляющие шкафа и проверьте его посадку. Если ящик заедает, ослабьте винт на задних креплениях и отрегулируйте кронштейн из стороны в сторону, пока ящик не будет плавно перемещаться.

3. Используйте линейку, чтобы проверить соответствие передней части ящика лицевой рамке, фото ниже . Если вам нужно отрегулировать ящик вверх или вниз, сначала ввинтите винт в центр вертикального паза задних кронштейнов. Выкрутите винт из горизонтального паза, отрегулируйте его вверх или вниз и снова закрепите винтом в горизонтальном пазу.

Если в вашем ящике есть такая щель, ослабить задние монтажные кронштейны и отрегулируйте ползунки вниз, пока пропадает разрыв.

4. Когда передняя часть ящика совместится с лицевой рамкой и ящик плавно сдвинется, ввинтите оставшиеся винты, чтобы зафиксировать направляющие на месте.
(Если вы построили встроенные ящики, лицевая сторона ящика будет готовой. Если вы прикрепите накладную переднюю часть ящика к передней части ящика, сделайте это после установки и выравнивания направляющих ящика.)

Источник:
Инструмент для монтажа направляющих магнитного ящика: # NZ03, Kreg Tool Company, 800-447-8638, kregtool.com.

Как установить направляющие ящика

Давайте покажем вам, как установить направляющие для ящиков

Установка направляющих для выдвижных ящиков будет незначительно отличаться в зависимости от стиля и опций выбранных вами направляющих для рисования. Некоторые купленные выдвижные ящики могут поставляться с руководством по установке, например, этим, но если нет, вы можете выполнить несколько простых шагов, чтобы установить любые направляющие ящика.К счастью, установка двух наиболее распространенных типов направляющих ящиков, роликовых направляющих и направляющих на шариковых подшипниках, очень похожа, и вы можете использовать это руководство для установки любого из них.

В этом руководстве предполагается, что вы выбрали слайды выдвижных ящиков, которые впишутся в ваш дизайн. Если вы не знаете, что следует учитывать, или вас смущает то, о чем я говорю, ознакомьтесь с этим блогом Slide 101, чтобы узнать больше.

Шаг 0: отдельные элементы шкафа и ящика

Это называется этапом 0, потому что это не требуется или невозможно в зависимости от типа и стиля выдвижных ящиков.Все направляющие ящика должны состоять как минимум из двух компонентов: элемента шкафа и элемента ящика. Как следует из их названий, элементы шкафа крепятся к устойчивому или заземленному компоненту, то есть шкафу, а элемент ящика прикрепляется к движущемуся компоненту, то есть к ящику. В случае роликовых горок два элемента, скорее всего, будут отдельными, когда вы их купите. В противном случае просто сдвиньте выдвижной элемент вперед, пока он полностью не выдвинется, и протяните ролик выдвижного ящика над роликом элемента шкафа. Для направляющих на шарикоподшипниках они будут иметь третий промежуточный (скользящий) элемент, который будет оставаться соединенным с элементом шкафа.Если между промежуточным элементом и выдвижным элементом есть освобождающий рычаг, как показано ниже, их можно разделить, нажав на рычаг и потянув вперед. Если рычаг освобождения находится на правой стороне шкафа, вам нужно будет нажать вниз, чтобы освободить, если на левой стороне, вам нужно будет нажать вверх, чтобы освободить. Не все направляющие на шарикоподшипниках будут иметь рычаги разблокировки, а в противном случае их невозможно отделить.

По возможности важно разделить элемент шкафа и элемент ящика, так как это упростит установку остальной части.

Шаг 1. Установите элемент шкафа

Независимо от типа и стиля выдвижных направляющих ящика, сначала вам нужно установить балку шкафа. В зависимости от конфигурации монтажа разместите и выровняйте элемент шкафа внутри шкафа или стабильного компонента. Убедитесь, что выдвижные направляющие выровнены по уровню и параллельны друг другу. Для этого необходимо обеспечить одинаковое расстояние от края шкафа до края направляющих для обоих направляющих, а также использовать уровень.

Если вы планируете использовать накладные передние панели ящиков, то есть ящики с фасадами, которые перекрывают стороны шкафа, вы должны выровнять переднюю часть элемента шкафа с передним краем шкафа.Если вы хотите вставить передние панели ящиков, которые представляют собой ящики, передняя вставка которых находится внутри шкафа, вам следует отодвинуть переднюю часть элемента шкафа на толщину передней части ящика.

После того, как вы выровняете элемент шкафа со шкафом, прикрепите его к шкафу, используя выбранный вами крепеж в рекомендуемых отверстиях элемента шкафа. Как правило, вы хотите закрепить элемент шкафа, используя как минимум три отверстия / паза. Если в элементе шкафа есть по крайней мере два отверстия с прорезями для монтажа, как показано ниже, они используются для регулировки в конце установки.Для шкафа вы обычно будете использовать горизонтальные прорези для регулировки глубины. Если вы хотите использовать эти прорези для регулировки позже, закрепите только элемент шкафа с помощью двух фиксаторов на этом этапе.

Если вы планируете использовать болты для крепления направляющей ящика, вам необходимо предварительно просверлить отверстия для болтов. Вы можете сделать это, выровняв элемент шкафа внутри шкафа, отметив места для монтажных прорезей, а затем просверлив отверстия с помощью сверла подходящего размера.

ПРИМЕЧАНИЕ: Если вы используете расцепляющие или неотъемные направляющие на шарикоподшипниках, вам нужно будет сдвинуть промежуточный элемент назад и вперед, чтобы открыть секции элемента шкафа для монтажа. После установки промежуточный элемент должен плавно скользить по прикрепленному элементу шкафа.

Шаг 2: Установите элемент ящика

Чтобы установить выдвижной элемент для освобождения шарикоподшипниковой направляющей и роликовой направляющей, вы просто совместите переднюю часть выдвижного элемента с передней частью ящика.Опять же, вам нужно убедиться, что оба элемента ящика расположены ровно и параллельно, а также чтобы они были правильно выровнены с элементами вашего шкафа, чтобы ящик соответствовал вашему шкафу. После совмещения прикрепите его к шкафу, используя выбранные вами застежки в рекомендуемых пазах. Как и в элементе шкафа, отверстия с прорезями используются для регулировки в конце процесса. Для элемента выдвижного ящика обычно используются вертикальные прорези для регулировки высоты.

Для неподвижных направляющих с шарикоподшипниками рекомендуется иметь вторую пару рук или опору на месте, чтобы удерживать ящик на месте, пока вы устанавливаете его на направляющие ящика.Поскольку вы не можете удалить элемент выдвижного ящика, вам необходимо полностью выдвинуть ползун, чтобы прикрепить ящик к каждому слайду. После этого вы можете просто закрыть свой ящик.

Шаг 3. Вставьте ящик и регулировки

После того, как все элементы прикреплены, вы можете вставить ящик в шкаф. Для роликовых направляющих вам нужно будет перекатывать ролик ящика по ролику шкафа, чтобы установить ящик на место. Для освобождения ползунов на шарикоподшипниках просто вставьте выдвижной элемент в промежуточный элемент и нажмите до конца.Рычаг разблокировки заблокируется, когда ящик закроется.

Если вы вначале использовали монтажные отверстия с прорезями, теперь вы можете при необходимости отрегулировать положение ползуна ящика. Обычно элемент шкафа будет иметь горизонтальные прорези для регулировки глубины выдвижного ящика, а элемент ящика будет иметь вертикальные прорези для регулировки высоты выдвижных ползунов.

После того, как все регулировки сделаны, вам нужно будет закрепить каждый элемент, используя третье монтажное отверстие, если еще не все сделано.Вы также можете заменить некоторые из ваших винтов и гаек на стопорные, чтобы улучшить стабильность. Рекомендуется, чтобы при поддержке тяжелых нагрузок на каждый элемент использовалось как минимум два стопорных винта.

FIRGELLI имеет самые длинные в отрасли телескопические направляющие для выдвижных ящиков, которые могут выдерживать вес до 500 фунтов. Щелкните здесь, чтобы просмотреть слайды с нашими ящиками.

Установка направляющих ящика … | Дизайн Studio C

Как установить направляющие для ящиков

Когда я впервые начал работать с деревом, я обнаружил, что направляющие для ящиков очень пугающие! Я не мог понять, как заставить оборудование на стороне шкафа идеально сочетаться с оборудованием на ящиках! Я всегда думал, что измеряю правильно, но, видимо, нет.Ящики всегда были кривыми и не закрывались должным образом. Я определенно связываю это с ошибкой пользователя!

При дальнейших исследованиях я обнаружил зажимное приспособление для выдвижных ящиков Kreg. Он магнитный и вмещает самые разные типы выдвижных ящиков. Он удерживает оборудование со стороны шкафа на месте и имеет направляющую, которая удерживает ползунок перпендикулярно передней части шкафа, позволяя привинчивать ползунки на место. Еще более круто то, что я могу расположить выдвижные части ящика назад от переднего края для вставки передних ящиков! Отлично, да? Это, безусловно, значительно упрощает установку выдвижных ящиков и не требует огромных затрат, что делает это выгодным вложением!

Сегодня я собираюсь показать вам, как легко установить направляющие ящика с помощью зажимного приспособления для выдвижных ящиков…

Материалы:

• Приспособление для выдвижных ящиков
• Направляющие для выдвижных ящиков
• Drill
• Винты для направляющие

Шкаф необходимо собрать до установки направляющих ящиков.Если передние панели ящиков встроены (заподлицо с лицевой стороной шкафа), направляющие должны быть расположены на 3/4 дюйма от переднего края. Если передние панели ящиков лежат на внешней стороне шкафа, направляющие будут расположены заподлицо с передним краем шкафа.

Присоедините ползунок ящика к магниту. На зажимном приспособлении будет выступ, чтобы совместить его с передним краем корпуса.

В этом примере я использую направляющие на шарикоподшипниках, и есть полка, на которой будет размещаться каждый ящик.Нижняя часть зажимного приспособления будет опираться на полку, а передняя часть зажимного приспособления (перед ручкой) будет опираться на переднюю часть шкафа.

После того, как зажимное приспособление окажется в нужном положении, ввинтите винты в отверстия, имеющиеся на салазках.

Снимите зажим и прикрепите оборудование ящика к ящику. Аппаратное обеспечение также можно снять, если оно упрощает его установку.

Этот метод также работает для роликовых суппортов, как показано в следующем примере.

Для встроенных ящиков вам нужно будет отметить внутреннюю часть шкафа, где будут расположены направляющие. В этом примере передние панели ящиков вставлены, поэтому я сделал отметку на 3/4 дюйма от переднего края.

Присоедините оборудование со стороны шкафа к зажимному приспособлению. Расположите приспособление и сдвиньте так, чтобы они совпали с метками, и закрутите винты. Повторите эти действия для всех боковых направляющих шкафа.

Прикрепите фурнитуру со стороны ящика к нижней части ящика и внесите необходимые изменения.

Есть вопросы по установке направляющих ящиков? Оставьте комментарий ниже!

Первоначально опубликовано 2012-12-28 08:00:51.

Выбор правой направляющей ящика

Крепление на выдвижной ящик тип

Решите, какие направляющие вы хотите установить: сбоку, по центру или снизу. На ваше решение будет влиять расстояние между ящиком и проемом шкафа.

Направляющие с боковым креплением продаются парами или наборами, с каждой стороны выдвижного ящика.Доступен с шарикоподшипниковым или роликовым механизмом. Требуется зазор — обычно 1/2 дюйма — между направляющими ящика и сторонами проема шкафа.

Направляющие ящика с центральным креплением продаются как отдельные направляющие, которые, как следует из названия, монтируются под центром ящика. Доступен в классическом исполнении под дерево или с шарикоподшипником. Требуемый зазор зависит от толщины ползуна.

Направляющие ящика для установки под столешницу — это направляющие на шарикоподшипниках, которые продаются парами.Они устанавливаются по бокам шкафа и подключаются к запорным устройствам, прикрепленным к нижней стороне ящика. Не видны, когда ящик открыт, что делает их хорошим выбором, если вы хотите выделить свой шкаф. Требуется меньший зазор между сторонами ящика и проемом шкафа (обычно от 3/16 «до 1/4» с каждой стороны). Требуется определенный зазор сверху и снизу проема шкафа; стороны ящика обычно не могут быть более 5/8 дюйма толщиной. Расстояние от нижней стороны нижней части ящика до нижней части сторон ящика должно составлять 1/2 дюйма.

Длина направляющих ящика

Слайды чаще всего бывают размером от 10 до 28 дюймов, хотя для специальных целей доступны более короткие и длинные слайды.

Для направляющих с боковым и центральным креплением обычно измерьте расстояние от переднего края шкафа до внутренней стороны задней части шкафа, а затем вычтите 1 дюйм.

Для направляющих, устанавливаемых под нижнюю часть, измерьте длину ящика. Для правильной работы слайды должны быть той же длины, что и ящик.

Удлинитель выдвижных ящиков

Решите, насколько далеко вы хотите выдвигать ящик в открытом состоянии.

Удлинитель 3/4 — Часть ящика остается в шкафу. Экономичный вариант, когда полный доступ не является проблемой.

Полное выдвижение — позволяет выдвижному ящику открываться на всю длину направляющей, обеспечивая более удобный доступ.

Превышение хода — позволяет выдвижному ящику полностью открываться, обеспечивая полный доступ — даже под столешницами.

Вес

Слайды

обычно рассчитаны на 75, 100 или 150 фунтов, хотя некоторые из них рассчитаны на меньшую стоимость, а некоторые специальные горки могут выдерживать до 220 фунтов.Весовой рейтинг особенно важен при выборе направляющих для тяжелых условий эксплуатации, таких как выдвижные ящики для документов или кладовые.

Отделка

Вы ищете определенный цвет? Большинство горок имеют цинковую отделку. Тем не менее, Centerline Lifetime Series 757 доступны в черном цвете (отлично подходит для развлекательных центров). Blum делает белые горки и коричневые горки с эпоксидным покрытием

Функции движения

Решите, нужны ли вам специальные функции движения.

Нажмите, чтобы открыть — выдвигается, подталкивая к передней части ящика, устраняя необходимость в ручках или ручках. Особенно удачный вариант для современных кухонь, где может быть нежелательна корпусная фурнитура.

Самозакрывание — направляющие полностью возвращают ящик в шкаф, когда ящик толкается в этом направлении.

Мягкое закрытие — слайды добавляют эффект демпфирования к функции автоматического закрывания, возвращая ящик в шкаф мягко, без хлопанья. Blum производит комплекты слайдов для ящиков с мягким закрыванием полного выдвижения, которые очень удобны.

Загрузить руководство в формате PDF

как установить направляющие ящика, но царапают ящик?

Я только что построил и установил четыре ящика в каркас кровати, который я недавно построил. Я старался, чтобы все было квадратным и параллельным, а готовые стороны ящиков, а также шкаф, в который они входят, были параллельны лучше, чем 1/32 дюйма (0,8 мм).

Чтобы избежать головной боли, я сделал отверстия шкафа примерно на 3,2 мм шире, чем ящики, плюс один дюйм, необходимый для направляющих (1/2 дюйма с каждой стороны; общий проем шкафа на 1 + 1/8 дюйма шире. чем ящик).

Однако ни один из ящиков не выдвигается легко. Им кажется, что они связывают и царапают дерево о дерево. Я внимательно осмотрелся и уверен, что нижняя часть, верхняя часть, боковые стороны и края ящиков не касаются шкафа в любой момент по пути.

Я использовал эти плавно закрывающиеся направляющие на шарикоподшипниках:

Я думаю, что это сами рельсы скребут ящик и шкаф. Глядя в них, по бокам ящиков выглядит довольно тесновато:

Это левый край ящика (с ласточкин хвостом) слева и еще один ящик справа.Параллельная фанера является центральной опорой и «краями шкафа» для обоих ящиков. Дополнительная ширина в 1/8 дюйма создается за счет использования «шайб» слайда (из-за отсутствия известного имени), которые используются на левом слайде на фотографии. Правый слайд правого ящика (не на фото) делает то же самое с правым ящиком.

Я вижу, что есть ответ на вопрос, как установить слайды, чтобы они выстраивались и работали должным образом, но, просмотрев его, я думаю, что рассмотрел его как можно лучше. Ссылки в этом ответе говорят о выравнивании, для которого я установил направляющие, измерив такое же расстояние от верха сторон, которые являются ровными, которые поддерживают фанеру под матрасом.Я имел в виду прямоугольность во всех аспектах строительства. Я не мог понять этого, и все дело в проданных специальных приспособлениях.

Естественно, инструкции, прилагаемые к направляющим, бесполезны: Установите направляющие, как требуется, (или что-то в этом роде).

Итак, что я упускаю из виду? Как установить слайды, чтобы они работали плавно и без царапин?

Установите направляющие ящика с полным выдвижением — Easy DIY

Если вам нужен легкий доступ к самой глубокой части ящика, установите направляющие ящика с полным выдвижением.

Это тип направляющих ящиков, в которых используются шариковые подшипники и трехкомпонентная система направляющих для дополнительного выдвижения. Вы можете купить их в любом домашнем магазине, разной длины. Вы можете выбрать слайд, который равен глубине стенки выдвижного ящика или немного меньше ее.

В этом руководстве я покажу вам, как установить направляющие ящика полного выдвижения на ящик компьютерного стола, который я собираю.

Я уже построил ящик, который подробно описал в этом руководстве.Теперь, чтобы установить направляющие для выдвижных ящиков, я буду использовать приспособление для выдвижных ящиков Kreg. Вам не нужно использовать приспособление для установки этих слайдов, и я сделал много из них без приспособлений. Но приспособление Kreg — одно из лучших решений, которые я сделал для своих мебельных проектов.

Я сделаю полный обзор этого приспособления в следующей публикации, на которую я дам ссылку здесь, когда она будет завершена.

Что касается размеров ящика, вы захотите прочитать инструкции, прилагаемые к слайдам, или измерить их толщину, и использовать это, чтобы определить окончательную ширину внешних сторон ящика.

Толщина выдвижных направляющих, которые я использую, составляет 1/2 дюйма, поэтому мой ящик на 1 дюйм уже, чем отверстие в столе, в котором будет размещаться ящик.

Что необходимо для установки направляющих для выдвижных ящиков с полным выдвижением

---

Все, что вам понадобится для этого процесса, когда я это делаю, — это приспособление для направляющих для выдвижных ящиков Kreg, пара направляющих для выдвижных ящиков с прилагаемыми винтами, сверло, и некоторые зажимы.

Я также использую небольшие деревянные полоски и диагональные фрезы, чтобы сделать простой калибр, который я использую, чтобы убедиться, что обе направляющие установлены на точную длину от заданной контрольной точки.В этом руководстве эта точка будет изнанкой рабочего стола.

Процесс установки

---

Отметьте и установите зажимное приспособление Kreg

У меня нет изображений этого шага, но в основном вы хотите измерить высоту лицевой панели вашего ящика, добавьте желаемый зазор выше (обычно я идти с зазором 1/8 дюйма).

Тогда сделайте себе карандашную пометку. Предполагая, что нижняя часть вашего ящика находится на одном уровне с нижней частью лицевой стороны ящика, эта отметка будет нижней частью ящика и нижней частью направляющей ящика полного выдвижения.Так что здесь же можно будет зажимать приспособление Kreg.

Я делаю это с одной стороны, затем делаю деревянную планку, о которой упоминал ранее. Я просто беру небольшую полоску прокладки и, используя диагонали, обрезаю ее до нужной длины, пока она не встанет на место:

И, используя этот калибр, я могу теперь зажать другой зажим с другой стороны. Маркировать не нужно, датчик точно устанавливает высоту.

Теперь, когда оба зажима на месте, мы можем перейти к установке направляющих в шкаф.

Установка направляющих ящика полного выдвижения

На этом шаге вы сначала разделите 2 секции каждой направляющей ящика. Если вы выдвинете слайд, вы увидите рычаг освобождения. Нажмите на этот рычаг, продолжайте выдвигать и полностью вытяните небольшую часть.

Вам необходимо установить большую часть ползуна ящика на зажимное приспособление на расстоянии 3/4 дюйма от переднего края лицевой стороны корпуса. Это позволяет разместить лицевую панель ящика:

Затем, плотно удерживая ее на месте, выдвиньте ползунок до тех пор, пока не откроются монтажные отверстия, которые вы хотите использовать.Отметьте эти отверстия острым карандашом. Сделайте это с обеих сторон. Затем снимите направляющие и зажимные приспособления и просверлите несколько направляющих отверстий для установки крепежных винтов.

Теперь вы можете использовать винты, прилагаемые к направляющим ящика, и закрепить большую секцию в шкафу.

Обязательно используйте те же монтажные отверстия, которые вы использовали при нанесении меток!

Установка выдвижного ящика

В этой части вы будете устанавливать ящик на место с помощью направляющих для выдвижных ящиков Kreg.Затем разметьте отверстия и прикрепите другую часть ползуна к бокам ящика.

Итак, для начала вы поменяете направление зажимов Kreg и зажмите их на месте, плотно прижав их к нижней части направляющей ящика. Большая часть зажимного приспособления будет выдавливаться из лицевой стороны шкафа:

Теперь вы захотите снова вставить небольшие секции каждой направляющей ящика полного выдвижения. Частично выдвиньте их, чтобы подготовить ящик на место:

Теперь осторожно установите ящик на приспособления Kreg.Будьте очень осторожны, чтобы не ударить их достаточно сильно, чтобы сместить их с места.

Когда я устанавливаю направляющие для выдвижных ящиков полного выдвижения с помощью приспособлений Kreg, я также использую зажимы Kreg. Они действительно хорошо работают вместе и держатся очень крепко. Еще одна интересная особенность этих зажимов — их большие зажимные поверхности. При плотном прижатии к дереву это снижает вероятность повреждения материала зажимами.

Когда ящик будет опираться на приспособления, сдвиньте его назад до тех пор, пока он не будет сбалансирован и не будет опрокидываться вперед или назад.

Убедитесь, что направляющие ящика выдвинуты и касаются задней стороны лицевой стороны ящика. Затем, прижав ящик к зажимному приспособлению Kreg, острым карандашом отметьте одно отверстие на направляющей сбоку выдвижного ящика.

На данный момент вам нужно разметить только переднее отверстие. Вы отметите заднее отверстие на верстаке, убедившись, что ползун точно выровнен.

Итак, отметив передние отверстия на каждой стороне ящика, перенесите ящик обратно на рабочий стол.Вытяните мелкие части направляющих ящика, помните, что это делается путем отпускания того маленького рычага, который открыт при полном выдвижении.

Теперь вы также можете вынуть зажимные приспособления Kreg из шкафа. На данный момент вы больше не будете их использовать.

Просверлите направляющие отверстия в этих 2 отметках на выдвижном ящике:

Установите салазки на место и ввинтите передний винт в это направляющее отверстие. Если вы используете фанеру 1/2 дюйма для сборки своих ящиков, то вам понадобится несколько шурупов 1/2 дюйма №8.Большинство направляющих ящиков поставляются с винтами 3/4 дюйма, что будет слишком длинным для наших ящиков из фанеры 1/2 дюйма.

После того, как этот первый винт будет на месте, измерьте расстояние от верха ящика до верха направляющей. Я использую свой комбинированный квадрат, чтобы сделать это действительно точным. Обязательно сделайте это прямо в том месте, где вы установили первый винт.

Теперь поднимите заднюю часть слайда, чтобы размеры совпадали, и отметьте заднее отверстие. Затем вы можете проделать пилотное отверстие и установить задний винт.

Я бы пошел и вонзил еще один винт в середину направляющей ящика, если он очень длинный. Теперь повторите эти шаги с другой стороны ящика, и тогда он будет готов к установке.

Собираем все вместе

---

Теперь задвиньте ящик в шкаф. Убедитесь, что слайды выровнены правильно. Их можно вставить неправильно и все равно сдвинуть обратно. Это может повредить направляющую ящика, поэтому будьте осторожны и вставьте ее правильно в первый раз.

И все, что нужно для этого

---

Итак, вот мое руководство по установке направляющих ящиков полного выдвижения. Зарегистрируйтесь ниже, чтобы получать такие материалы (и бесплатные планы), отправляемые прямо на ваш почтовый ящик.

Статьи по теме
Как построить ящик
10-дюймовые торцовочные пилы, отлично подходящие для изготовления мебели
Как построить рамку для картины

Об авторе
Адам последний раз работал с деревом 10 лет.Он считает себя «мастером по дереву» и занимается своим хобби в своем гараже. Из-за нехватки времени, места и подходящих инструментов он всегда находит способы добиться отличных результатов без чрезмерного усложнения или чрезмерного обдумывания процесса. Различные приспособления для магазинов, нарты для настольных пил и профессиональные уловки сослужили ему хорошую службу. Бог благословил его красивой семьей, а также страстью обучать других работе с деревом. Вы можете узнать больше об Адаме здесь.

Пять инструментов, необходимых для установки любой направляющей для выдвижных ящиков

• При установке направляющей для выдвижных ящиков очень важно, чтобы у вас были подходящие инструменты.Наличие правильных инструментов гарантирует, что ваши слайды будут правильно выровнены и правильно установлены с первого раза.

• Перед тем, как начать любой проект по установке слайдов, убедитесь, что у вас есть карандаш, угольник, дрель и сверло, № 2 отвертки Phillips и кернер.

• Еще один полезный инструмент — зажимное приспособление. Наличие одного под рукой может сделать работу менее сложной для начинающего установщика.

Установка направляющей ящика может быть устрашающей.Независимо от того, установлены ли ваши слайды снизу или сбоку. Если слайды не выровнены или у вас нет нужных инструментов, установка может оказаться сложной задачей. Наличие правильных инструментов для установки выдвижных ящиков кажется очевидным, но что это за правильные инструменты.

1. Отвертка Phillips № 2

Каждая упаковка слайдов Accuride включает все необходимые винты для установки *.Для обычных слайдов Accuride, таких как серия 3800 Enhanced, эти винты подходят для отверток Phillips Head No. 2.

* Примечание. В комплект Accuride D-Pack входят винты, но всегда уточняйте у дистрибьютора, есть ли в них винты.

2. Электродрель и сверло (диаметр 0,093 или 3/32 дюйма)

Электродрель делает установку менее обременительной. Вы можете использовать дрель для установки крепежных винтов, а также для предварительного сверления крепежных отверстий, но — и это большое но — вы рискуете зачистить крепежное отверстие, если не будете осторожны.Убедитесь, что у вас есть сверло подходящего размера, 3/32 дюйма. Вы можете узнать больше о сверлах из этого полезного руководства.

3. Квадрат

Квадрат — лучший инструмент для измерения при установке слайдов. Квадраты состоят из двух прямых краев, расположенных под углом 90 градусов друг к другу. Они отлично подходят для точного измерения прямых углов, а также для установки точек разметки для сверления отверстий. Вы можете использовать рулетку, которая более гибкая, но она не так точна при определении осевых линий или отступе назад.

4. Карандаш

Карандаши очень полезно иметь при маркировке точек крепления после их измерения. Мы рекомендуем карандаши вместо ручек, чтобы можно было стереть неправильную отметку. Кроме того, они не оставят стойких следов, которые трудно отшлифовать или покрыть пятнами.

5. Кернер

Используйте кернер для определения местоположения монтажных отверстий перед их предварительным сверлением. Кернер отпечатывает углубление, которое направляет кончик винта или сверла, что делает его полезным инструментом при установке салазок.Если вы не используете кернер, ваша дрель может сместиться или выйти под нежелательные углы, что приведет к повреждению точки крепления.

Бонус: Джиг

Простое, но универсальное приспособление делает установку направляющих ящика еще проще. При установке нескольких ящиков часто используется приспособление, но оно не обязательно для установки слайдов. Однако наличие одного из них может сделать работу менее сложной для начинающего установщика.

Выше показана демонстрация зажимного приспособления для выдвижных ящиков в действии.
