Роликовые направляющие шариковые направляющие: Какие направляющие для ящиков лучше?

если мебельные ящики плохо выдвигаются, замените направляющие

Это история из Сообщества. Редакция задала наводящие вопросы, бережно отредактировала и оформила по стандартам журнала.

Андрей Ненастьев

дает мебели вторую жизнь

Профиль автора

Когда ящики начинают плохо выдвигаться, люди стараются поменять мебель.

Кажется, что это некая критическая точка, когда от износившегося предмета точно пора избавляться: «Совсем все развалилось, уже и ящики не выходят!»

В моем доме немало старой мебели: например, комоду уже больше 15 лет. Мы перевозили его четыре раза по разным квартирам, а он до сих пор неплохо выглядит. Но однажды жена пожаловалась, что ящики плохо выдвигаются — надо прилагать усилия. Я разобрал комод и обнаружил, что направляющие ящиков переломаны: металлические плашки погнулись, пластиковые ролики местами разломились пополам или просто потерялись.

Такая же проблема у меня возникла и с новой мебелью — в основном из-за детей, которые стремятся затолкать в ящики как можно больше вещей и давят на них, а еще периодически висят на ручках или пытаются залезть по ним куда-нибудь повыше.

Как можно спасти мебель

Вопрос с ящиками можно легко решить: нужно просто заменить направляющие. Это полозья, по которым движется ящик. Они состоят из двух частей: один элемент крепится к самому ящику, а второй — к стенке шкафа, и так с двух сторон. Части направляющих входят друг с другом в зацепление, благодаря которому ящик и двигается.

Специальные знания и умения для замены направляющих не нужны, из инструмента достаточно отвертки или шуруповерта. С заменой всех направляющих на старом комоде с пятью ящиками я справился за полчаса.

Как дешево обновить мебель в квартире

Чтобы починить его, мне потребовалось пять комплектов роликовых направляющих, они стоили 475 Р. После замены все ящики стали открываться без усилий и с приятными щелчками. Думаю, это лучше, чем покупать новый комод, который стоил бы не менее 5000 Р без учета доставки.

Какие бывают направляющие и как они ломаются

Я не специалист по ремонту мебели, поэтому расскажу только о тех устройствах, с которыми сталкивался сам. Возможно, на самом деле их гораздо больше, но думаю, что мои — самые распространенные, так как у меня в доме типовая мебель без всяких изысков.

Роликовые направляющие. Наверное, самый популярный вариант в бюджетной мебели. Это металлические полозья, которые при открытии или закрытии ящика движутся за счет пластиковых колесиков-роликов.

/zolotye-ruki/

Сколько стоит сделать мебель своими руками

Чаще всего ломаются именно они: трескаются, обламываются или вовсе вылетают. После этого ящик тяжело выдвинуть, его перекашивает: одна сторона выходит нормально, а вторую надо вытаскивать. На ролики приходится основная нагрузка, поэтому с годами они изнашиваются, даже если с мебелью обращаться очень бережно.

Металлические части направляющих тоже могут сломаться. Они деформируются: гнутся и принимают неправильную форму, из-за чего ящик может выскакивать из направляющих и падать. Как правило, это следствие слишком большой на него нагрузки.

Стандартные роликовые направляющие выдерживают 15 кг нагрузки, включая вес самого ящика.

Шариковые направляющие. У них более сложная конструкция, и они выдерживают больший вес — 20—25 кг. Вместо пластиковых роликов используются металлические шарики — по сути, подшипники. Они распределены по полозьям и находятся в специальных канавках.

Три года назад мы заказали шкаф для детской, и ящики в мастерской сделали именно с шариковыми направляющими. Сам процесс открывания ящиков с такими устройствами гораздо приятнее, чем с роликовыми: ящик движется плавно, без усилий, можно просто потянуть его — и он, если не слишком загружен, сам продолжит движение до полного открытия. Закрывается ящик тоже плавно, без резкого стука, не гремит при движении.

Я думал, что такие направляющие вечные, но на одном из ящиков они сломались через два года. В мебельном магазине мне объяснили, что основная беда — выпадение шариков из своих мест. Это может быть просто от износа или, как было в моем случае, от перегруза: дети натолкали в ящик слишком много игрушек и периодически пытались утрамбовать туда еще что-то.

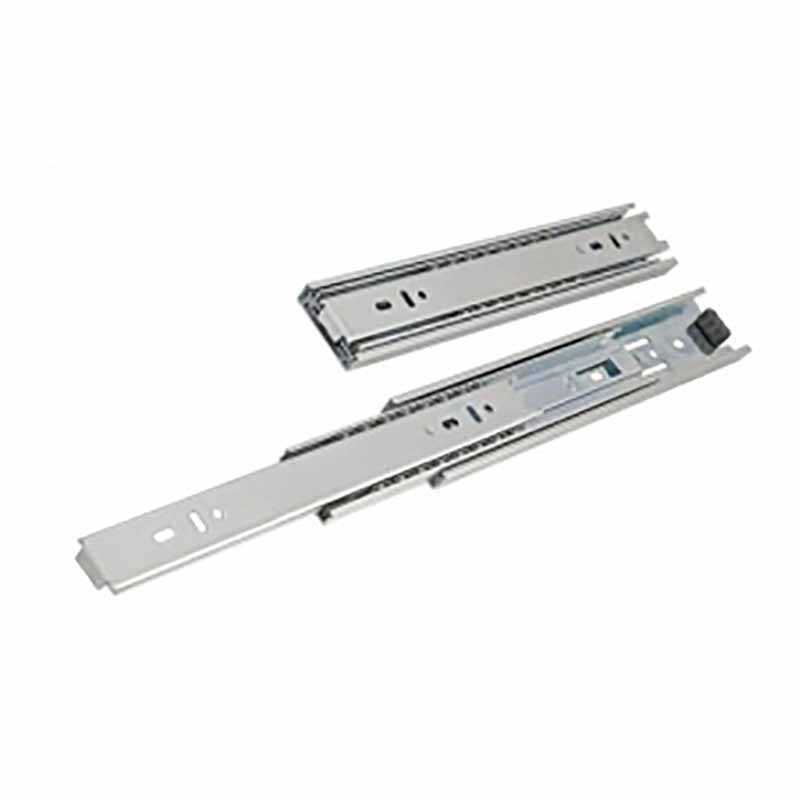

Это шариковая направляющая. Она состоит уже не из двух, а из трех частей: на стенке шкафа держатся как бы две направляющие в одной, которые последовательно выдвигаются по мере движения ящика

Как купить направляющие

Направляющие независимо от их типа продаются комплектом для одного ящика, то есть в магазине дадут, обычно замотанные в пленку, сразу четыре части — по две на каждую сторону одного ящика.

Основная характеристика, помимо типа, — длина направляющих. Я измерял их обычной рулеткой. Типовые длины — 400 и 450 мм, у меня были оба этих варианта на разной мебели.

Я покупал направляющие в специализированном магазине мебельной фурнитуры. Цена на роликовые направляющие там оказалась вдвое ниже, чем на маркетплейсах. Шариковые стоили столько же

Еще можно выбрать степень выдвижения: бывают полного открытия и неполного. В последнем случае ящик выдвигается не целиком. Это чуть менее удобно, но полезнее для сохранности направляющих: чем больше выходит ящик, тем большая нагрузка на них приходится.

/mebel-dsp/

Я сама делаю мебель для квартиры

В случае с шариковыми направляющими в магазине могут спросить, какие именно вам нужны, усиленные или обычные. Усиленные выдерживают больший вес, и я всегда брал именно такие: мне показалось, что они просто сделаны из более толстого металла. В остальном никакой разницы.

Цена на роликовые направляющие. Источник: «Озон» Шариковые направляющие стоят дороже, но они надежнее. Источник: «Вайлдберриз»

Как поменять направляющие в мебели

В интернете есть видео, как менять направляющие, но в целом вполне можно разобраться интуитивно.

Роликовые направляющие менять совсем просто: надо выкрутить все саморезы, снять старые направляющие, поставить новые и прикрутить их. У меня бывали ситуации, когда отверстия в полозьях и на стене не совпадали, и я просто закрутил саморезы в новых местах.

Шариковые направляющие чуть более сложно снимать: просто выдернуть ящик не получится, надо найти специальные пластиковые «флажки» по краям направляющих, одновременно нажать на них, и после этого ящик выйдет. В остальном все то же самое: выкрутить саморезы, снять полозья, поставить новые, закрутить.

Теоретически можно поменять роликовые направляющие на шариковые, чтобы было современно и удобно. Но я отказался от этой идеи: мне не хотелось делать новые отверстия в мебели и высчитывать положение полозьев — показалось, что можно легко ошибиться и все испортить.

Дом советов.Читатели дают и просят советы на тему недвижимости

Написать

Направляющие для мебели — виды и особенности конструкций

• Главная
• Пресс-центр
• Статьи
• Направляющие для мебели — виды и особенности конструкций

22 Сентября 2020

Статьи

В составе интерьерной мебели часто присутствуют ящики выдвижного типа, которые предназначены для хранения разного рода вещей. Чтобы обеспечить ящикам плавный ход туда и обратно, их оснащают мебельными направляющими. Они бывают нескольких видов и имеют свои особенности в установке и характеристиках.

---

Также, при выборе направляющих для ящиков, необходимо учитывать разные функциональные свойства и качественные характеристики. Но самым ключевым параметром при выборе конструкции считается ее тип. Так, различают мебельные направляющие роликовые, шариковые, оснащенные доводчиком, с функцией обратного действия, с функцией полного выдвижения, с функцией скрытого монтажа, а также тандембоксы и метабоксы. Поэтому, перед предстоящей покупкой изучите информацию о каждом типе конструкций, чтобы сделать правильный выбор.

Рассмотрим более подробно каждый из них.

Роликовые направляющие

Данный вид мебельной фурнитуры появился на рынке более пятнадцати лет назад и сразу завоевал популярность у потребителей.

Это не без оснований, так как роликовые направляющие имеют ряд преимуществ:

• для их использования нет необходимости их смазывать пастой
• движение ящиков происходит плавно
• монтаж направляющих не требует выполнения дополнительных работ по сверлению отверстий для крепежей
• легко поддаются регулированию, в случае допущения ошибки во время их установки

Установка непосредственно осуществляется с двух боковых сторон ящика. При этом, допускается небольшое отклонение в размерах мебели и ящика. Минимальная длина роликовых направляющих 20 см, а максимальная 60 см.

Шариковые направляющие

На сегодняшний день эта модель мебельной фурнитуры считается распространенной за счет своей функциональности и имеет ряд достоинств:

• плавно движется
• способна выдержать большую нагрузку
• конструкцию можно дополнить доводчиком
• приобрести их можно по доступной цене

Этот вид мебельной фурнитуры состоит из двух элементов, один из которых крепиться к боковой стороне ящика, а другой к мебели. Чтобы рассоединить две части между собой, необходимо нажать на предназначенный для этого фиксатор. Высота таких направляющих варьируется от 17 миллиметров до 45 миллиметров. Самыми востребованными считаются сорокапятимиллимитровые направляющие, так как способны выдержать нагрузку до 36 килограммов.

Направляющие, оснащенные доводчиком

Направляющие для ящиков данного типа популярны среди потребителей благодаря комфорту и надежности. Устройство их идентично шариковым направляющим. Разница состоит в дополнении к конструкции доводчика и демпферов. Доводчик выступает в роли подхвата во время закрытия ящика, в результате чего это действие совершается самостоятельно. А демпфер выступает в роли амортизатора, поэтому ящик работает плавно и бесшумно.

Направляющие с функцией полного выдвижения

Мебельная фурнитура данного типа востребована для оснащения современных мебельных конструкций. Их основой является специально разработанный подшипник шарикового типа, за счет которого происходит выдвижение ящика плавно и полностью. На рынке представлено множество моделей, различающихся предполагаемой нагрузкой содержимого ящика.

Направляющие для ящика полного выдвижения имеют ряд нюансов:

• требуют приложения усилий для выдвижения ящика
• требуют осторожности при установке, так как возможно нарушение целостности деталей конструкции

Направляющие с функцией скрытого монтажа

Несмотря на то, что установка данной фурнитуры для мебели сложная и длительная, спрос среди изготовителей возрастает.

Это происходит благодаря преимуществам, которыми наделены эти направляющие:

• конструкция оснащена доводчиками и содержит систему обратного хода
• монтаж элементов осуществляется на дне ящика
• надежные в использовании
• имеют плавный ход и бесшумность

Направляющие с функцией обратного действия

Структура конструкций данного вида направляющих для ящика идентичны модели со встроенным доводчиком. Разница состоит в принципе открытия: достаточно нажать на фасад ящика.

Мебель, оснащенная направляющими с функций обратного действия, широко используется при создании современного стиля и минимализма в интерьере, так как не требует оформления изделий ручками. В связи с чем, мебельные предметы смотрятся лаконично.

Некоторые нюансы стоит учесть при выборе данной модели:

• не рекомендуется использовать данный вид конструкций для мебели, предназначенной для детей, так как при резком выдвижении ящик может нанести травму ребенку
• чтобы закрыть ящик потребуется приложить усилие

Тандебоксы и метабоксы

Такая мебельная фурнитура быстро набирает спрос среди потребителей элитных предметов мебели, хоть и на рынке существует сравнительно недавно.

Это обусловлено наличием ряда преимуществ:

• возможность выдержать значительные нагрузки
• особенностью конструкции является расположение направляющей: внутри боковой металлической стенки
• конструкция оснащена доводчиком и демпферами
• имеют интересный дизайн
• легкие в использовании
• долговечны

Монтаж тандембоксов и метабоксов требуют применение специального оборудования для разметки, что усложняет их установку. Также, данный тип направляющих дорогие по стоимости.

Таким образом, мы убедились в том, что каждый тип конструкции мебельной фурнитуры имеет свои преимущества и недостатки. Поэтому, в первую очередь, изучите информацию и подберите направляющие для ящика, подходящие для вас и вашей мебели.

Начните сотрудничество с индивидуальной консультации по подбору инструментов и услуг.

Заказать услугу

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Поделиться

Назад к списку

Шариковые направляющие

Шариковые направляющие

   +7(963) 409-03-03

• org/Product» data-id=»6359″>

  Шарик.направляющие полн.выдв.с доводч.L=400 H=45 Шарик.направляющие полн.выдв.с доводч.L=400 H=45

• Шариковая направляющая с доводчиком L-400 H-45 EDSON Шариковая направляющая с доводчиком L-400 H-45 EDSON

• org/Product» data-id=»6368″>

  Шариковые направляющие pusn to open FGV 350 мм.Н-45 Шариковые направляющие pusn to open FGV 350 мм.Н-45

• Шариковые направляющие полного выдвижения FGV c доводчиком 300 мм Н=45.

  Шариковые направляющие полного выдвижения FGV c доводчиком 300 мм Н=45.

• Роликовые направляющие 300 мм. белые Роликовые направляющие 300 мм. белые

• org/Product» data-id=»6397″>

  Шариковые направляющие скрытого монтажа полн.выдв.с доводчиком 350 мм. Шариковые направляющие скрытого монтажа полн.выдв.с доводчиком 350 мм.

• Шариковая направляющая полн.

  выдв.L=300 H=35 Шариковая направляющая полн.выдв.L=300 H=35

• Шариковые направляющие полн.выдв.L=250 H=42 Шариковые направляющие полн.выдв.L=250 H=42

• org/Product» data-id=»6377″>

  Шариковые направляющие полн.выдв.L=250 H=45 Шариковые направляющие полн.выдв.L=250 H=45

• Направляющие шариковые Н-27 мм Направляющие шариковые Н-27 мм

• org/Product» data-id=»6544″>

  Шариковые направляющие Боярд L-250 H-45 Шариковые направляющие Боярд L-250 H-45

• Шарик.

  направляющие полн.выдв.с доводч.L=450 H=45 Шарик.направляющие полн.выдв.с доводч.L=450 H=45

• Шариковая направляющая с доводчиком L-450 H-45 EDSON Шариковая направляющая с доводчиком L-450 H-45 EDSON

• org/Product» data-id=»6369″>

  Шариковые направляющие pusn to open FGV 400 мм.Н-45 Шариковые направляющие pusn to open FGV 400 мм.Н-45

• Шариковые направляющие полного выдвижения FGV c доводчиком 350 мм Н=45.

  Шариковые направляющие полного выдвижения FGV c доводчиком 350 мм Н=45.

• Роликовые направляющие 350 мм. белые Роликовые направляющие 350 мм. белые

• org/Product» data-id=»6398″>

  Шариковые направляющие скрытого монтажа полн.выдв.с доводчиком 400 мм. Шариковые направляющие скрытого монтажа полн.выдв.с доводчиком 400 мм.

• Шариковая направляющая полн.

  выдв.L=350 H=35 Шариковая направляющая полн.выдв.L=350 H=35

• Шариковые направляющие полн.выдв.L=300 H=42 Шариковые направляющие полн.выдв.L=300 H=42

• org/Product» data-id=»6379″>

  Шариковые направляющие полн.выдв.L=300 H=45 Шариковые направляющие полн.выдв.L=300 H=45

• Шариковые направляющие Боярд L-350 H-45 Шариковые направляющие Боярд L-350 H-45

• org/Product» data-id=»6370″>

  Шариковые направляющие pusn to open FGV 450 мм.Н-45 Шариковые направляющие pusn to open FGV 450 мм.Н-45

• Шариковые направляющие полного выдвижения FGV c доводчиком 400 мм Н=45.

  Шариковые направляющие полного выдвижения FGV c доводчиком 400 мм Н=45.

• Роликовые направляющие 400 мм. белые Роликовые направляющие 400 мм. белые

• org/Product» data-id=»6399″>

  Шариковые направляющие скрытого монтажа полн.выдв.с доводчиком 450 мм. Шариковые направляющие скрытого монтажа полн.выдв.с доводчиком 450 мм.

• Шариковая направляющая полн.

  выдв.L=400 H=35 Шариковая направляющая полн.выдв.L=400 H=35

• Шариковые направляющие полн.выдв.L=350 H=42 Шариковые направляющие полн.выдв.L=350 H=42

• org/Product» data-id=»6380″>

  Шариковые направляющие полн.выдв.L=350 H=35 Шариковые направляющие полн.выдв.L=350 H=35

• Шариковые направляющие Боярд L-400 H-45 Шариковые направляющие Боярд L-400 H-45

• org/Product» data-id=»6687″>

  Шариковые направляющие pusn to open FGV 500 мм.Н-45 Шариковые направляющие pusn to open FGV 500 мм.Н-45

Подпишитесь на обновление каталога:

Направляющие роликовые TDF 0,8-0,9мм



---

boyard

Толщина
от до мм

• org/Product» product_id=»3613″>

  Роликовые направляющие TDF 250мм белые




  70,52 Р

  Количество:

• Роликовые направляющие TDF 300мм белые




  77,56 Р

  Количество:

• org/Product» product_id=»3512″>

  Роликовые направляющие TDF 350мм белые




  84,62 Р

  Количество:

• Роликовые направляющие TDF 400мм…




  91,67 Р

  Количество:

• org/Product» product_id=»3514″>

  Роликовые направляющие TDF 450мм…




  102,96 Р

  Количество:

• Роликовые направляющие TDF 500мм…




  112,83 Р

  Количество:

• org/Product» product_id=»3516″>

  Роликовые направляющие 300мм коричневые




  77,56 Р

  Количество:

• Роликовые направляющие 300мм белые




  71,92 Р

  Количество:

• org/Product» product_id=»3505″>

  Роликовые направляющие 350мм белые




  78,97 Р

  Количество:

• Роликовые направляющие 400мм белые




  88,84 Р

  Количество:

• org/Product» product_id=»3507″>

  Роликовые направляющие 450мм белые




  98,71 Р

  Количество:

• Роликовые направляющие 500мм белые




  111,41 Р

  Количество:

Шариковые роликовые направляющие Linear Motion

Продукция Linear Motion

Точные направляющие элементы для плавного и воспроизводимого линейного движения

IKO разрабатывает и производит широкий ассортимент шариковых направляющих для обеспечения точного линейного перемещения в различных отраслях промышленности, от производства полупроводников до станкостроения. Модели C-Lube оснащены встроенными смазочными элементами, обеспечивающими длительную работу без обслуживания в течение 20 000 км. Направляющие шарикового типа IKO ориентированы на высокую жесткость при сложных нагрузках, бесшумную работу и другие конструктивные особенности для удовлетворения конкретных требований применения.

МЛ МЛВ МВ МЭ МХ МУЛ ЛВЛ ЛВЕ LWE…Q ДШ ЛВФ ЛВУ

C-Lube Linear Way ML

Наши легкие миниатюрные направляющие C-Lube Linear Way ML имеют встроенную смазку. Блок C-lube не соприкасается с рельсом гусеницы, обеспечивая плавное движение без увеличения сопротивления качению.

• Компоненты изготовлены из коррозионностойкой нержавеющей стали. Это делает их пригодными для применений, в которых не используются антикоррозийные масла, например, в чистых помещениях.
• Блоки скольжения снабжены удерживающими шарик лентами, которые предотвращают потерю шариков при снятии их с направляющих.
• Доступны как стандартная, так и широкая версии, с разной длиной направляющих от коротких до очень длинных.

Получить модель САПР

C-Lube Linear Way MLV

Наши миниатюрные направляющие C-Lube Linear Way MLV предназначены для применений, требующих плавного, не требующего обслуживания линейного движения по экономичной цене.

• Встроенная система смазки экономит время и деньги на техническое обслуживание.
• Компоненты из коррозионностойкой нержавеющей стали подходят для чистых помещений и других сред с высокими требованиями.
• Направляющие имеют фиксирующие шарики ленты, предотвращающие потерю шариков при снятии направляющих с рельсов.

Получить САПР Модель

C-Lube Linear MV

Наши направляющие C-Lube Linear Way MV обладают самой высокой допустимой нагрузкой вниз среди всех шариковых направляющих.

• Низкопрофильная, легкая конструкция с большой грузоподъемностью и высокой жесткостью.
• Встроенная система смазки обеспечивает длительную работу без обслуживания.
• Блоки скольжения снабжены удерживающими шарик лентами, которые предотвращают потерю шариков при снятии их с направляющих.

Получить САПР Модель

C-Lube Linear Way ME

Наши компактные направляющие C-Lube Linear Way ME имеют встроенную смазку для работы без технического обслуживания.

• Внешние размеры направляющих C-Lube ME такие же, как у стандартных направляющих Linear Way LWE, что делает эти узлы взаимозаменяемыми без регулировки длины хода.
• Блок C-Lube не контактирует с направляющей, что обеспечивает плавное движение без увеличения сопротивления трения.
• Разнообразие форм, длин и размеров направляющих позволяет выбрать конфигурацию, наиболее подходящую для вашего конкретного применения.

Получить модель САПР

C-Lube Linear Way MH

Наши направляющие C-Lube Linear Way MH отличаются высокой жесткостью и встроенной смазкой для работы без технического обслуживания. Узлы скольжения и рельсовые направляющие можно комбинировать и подбирать для достижения определенных классов точности и высокого предварительного натяга по мере необходимости.

• Блоки скольжения различных форм, длин и размеров доступны с несколькими классами точности и предварительными нагрузками, что позволяет выбрать наилучшую конфигурацию для вашего приложения.
• Внешние размеры направляющих MH такие же, как и у направляющих LWH, поэтому направляющие можно легко заменить.
• Дополнительные варианты конструкции включают сверхплотную спецификацию для защиты от пыли, модели из нержавеющей стали для сложных условий эксплуатации и удлиненные направляющие сверхвысокой жесткости.

Получить модель САПР

C-Lube Linear Way MUL

Наша направляющая C-Lube Linear Way MUL имеет U-образную направляющую и встроенную смазку для работы без технического обслуживания. Внешние размеры соответствуют стандартным блокам Linear Way LWU, что делает эти блоки взаимозаменяемыми без регулировки длины хода.

• Компоненты из коррозионностойкой нержавеющей стали подходят для использования в суровых условиях и в чистых помещениях.
• Блоки скольжения снабжены удерживающими шарик лентами, которые предотвращают потерю шариков при снятии их с направляющих.
• U-образные рельсы являются жесткими и могут использоваться в качестве конструктивных элементов либо в консольном положении, либо с опорой на обоих концах.

Получить модель САПР

Linear Way LWL

Наши миниатюрные направляющие Linear Way L имеют четыре точки контакта с двухрядной конструкцией дорожек качения для обеспечения высокой стабильности и точности. Направляющие рассчитаны на работу как с переменными, так и со сложными нагрузками. Версии из нержавеющей стали позволяют использовать их в чистых помещениях и других сложных условиях, а модели из высокоуглеродистой стали предназначены для универсального использования.

• Широкий выбор взаимозаменяемых форм и размеров как для направляющих, так и для направляющих рельсов позволяет удовлетворить потребности различных областей применения.
• Доступны стандартная и широкая модели с полозьями различной длины, предлагаемые в коротких, стандартных и длинных версиях с высокой жесткостью.
• Направляющие имеют фиксирующие шарики ленты, предотвращающие потерю шариков при снятии направляющих с рельсов.

Получить модель САПР

Линейный путь LWE

Наши роликовые направляющие Linear Way E оснащены сверхкомпактным узлом скольжения, который обеспечивает непрерывное линейное движение вдоль направляющей. Два ряда стальных шариков обеспечивают четырехточечный контакт с дорожками качения, что обеспечивает высокую стабильность и точность даже при колебаниях и сложных нагрузках.

• Большое разнообразие взаимозаменяемых форм и размеров как для направляющих, так и для направляющих рельсов удовлетворяет потребности различных областей применения.
• Направляющие блоки бывают трех форм, два типа фланцев для различных вариантов монтажа и блочный стиль с узкой шириной.
• Длины доступны в коротких, стандартных и очень жестких длинных версиях.
• Версии из нержавеющей стали для использования в чистых помещениях и других сложных условиях.

Получить модель САПР

Линейный путь с низким уровнем децибел LWE…Q

Наши компактные роликовые направляющие Linear Way E с низким уровнем децибел обеспечивают плавное и бесшумное движение благодаря использованию пластиковых разделителей, исключающих контакт между шариками.

• Направляющие блоки бывают трех форм, два типа фланцев для различных вариантов монтажа и блочный стиль с узкой шириной.
• Направляющие с низким уровнем децибел взаимозаменяемы со стандартными направляющими Linear Way E.

Получить модель САПР

Линейная направляющая LWH

Наши направляющие качения Linear Way H оснащены двумя рядами стальных шариков большого диаметра, контактирующих в четырех точках с дорожками качения, что обеспечивает высокую стабильность и точность даже при колебаниях и сложных нагрузках. Серия H предлагает самую большую грузоподъемность и самую высокую жесткость среди всех шариковых направляющих.

• Широкий выбор взаимозаменяемых форм и размеров как для направляющих, так и для направляющих рельсов удовлетворяет потребности различных областей применения.
• Направляющие блоки бывают пяти форм, два типа фланцев для различных вариантов монтажа и три типа блоков с малой шириной.
• Длина также доступна в короткой, стандартной и очень жесткой длинной версиях.
• Дополнительные варианты конструкции включают спецификацию Ultra-Seal для защиты от пыли, модели из нержавеющей стали для сложных условий и миниатюрные размеры с шириной направляющей 8, 10 и 12 миллиметров.

Получить модель САПР

Линейный путь LWF

Наши направляющие качения Linear Way F оснащены широким направляющим рельсом и очень жестким блоком скольжения, обеспечивающим непрерывное линейное движение. Два ряда стальных шариков большого диаметра в четырехточечном контакте с дорожками качения обеспечивают высокую стабильность и точность даже при колебаниях и сложных нагрузках. Широкий рельс также выдерживает большие моментные нагрузки в осевом направлении.

• Направляющие блоки бывают трех форм, два типа фланцев с разными размерами для монтажа сверху и снизу, а также блок с узкой шириной.
• Версии из нержавеющей стали позволяют использовать их в чистых помещениях и других сложных условиях.

Получить модель САПР

Линейный путь LWU

Наши направляющие качения Linear Way U имеют направляющие рельсы с U-образным поперечным сечением и дорожки качения, встроенные внутрь, по которым перемещается узел скольжения. U-образный рельс обладает гораздо большей жесткостью, чем традиционные прямоугольные конструкции, особенно при крутящих моментах и ​​нагрузках.

• U-образные рельсы являются жесткими и могут использоваться в качестве конструктивных элементов либо в консольном положении, либо с опорой на обоих концах.
• Два ряда стальных шариков большого диаметра в четырехточечном контакте с дорожками качения обеспечивают высокую стабильность и точность даже при колебаниях и сложных нагрузках.
• Направляющие имеют фиксирующие шарики ленты, предотвращающие потерю шариков при снятии направляющих с рельсов.

Получить модель САПР

Шариковые + роликовые направляющие

15 декабря 2021 г. Автор Danielle Collins Оставить комментарий

В наиболее распространенных типах линейных подшипников с рециркуляцией используются четыре ряда шариков — по два с каждой стороны подшипникового блока — для обеспечения хорошей грузоподъемности и жесткости. Но четырехрядная конструкция означает, что при приложении радиальных (нисходящих или отрывных) или боковых (боковых) нагрузок задействованы только два ряда шариков для поддержки […]

Рубрики: Шариковые + роликовые направляющие, Часто задаваемые вопросы + основы, Рекомендуемые, Направляющие + направляющие (все)

10 декабря 2021 г. By Danielle Collins Оставить комментарий

В линейных направляющих профилированного рельса, в которых используются шарики или ролики, геометрия и расположение дорожек качения подшипника играют важную роль в грузоподъемности, трении, жесткости и способности подшипника. выдерживать ошибки при монтаже. Но есть еще один аспект конструкции подшипника, который также влияет на его грузоподъемность и жесткость […]

Рубрики: Шариковые + роликовые направляющие, Направляющие с перекрестными роликами, Часто задаваемые вопросы + основы, Рекомендуемые, Линейные подшипники

3 декабря 2021 г. By Danielle Collins Оставить комментарий

Все подшипники рециркуляции металла по металлу требуют смазки для правильной работы и обеспечения разумного срока службы подшипника. Смазка снижает трение и нагрев за счет отделения тел качения от дорожек качения подшипника, препятствует коррозии, защищает поверхности подшипников от загрязнения и помогает уплотнениям работать плавно и эффективно. Хотя важность смазки очевидна, выбор наилучшей […]

Рубрики: Приложения, Шариковые и роликовые направляющие, Направляющие с перекрестными роликами, Часто задаваемые вопросы + основы, Рекомендуемые, Линейные подшипники

26 августа 2021 г. By Danielle Collins Оставить комментарий

В линейных направляющих и шарико-винтовых передачах несущие нагрузку шарики или ролики могут перемещаться по плоским (плоским) дорожкам качения, как в линейных роликоподшипниках без рециркуляции, или по изогнутым дорожкам качения. , как с шарико-винтовыми парами, так и с профилированными рельсовыми направляющими. Когда шарик или ролик движется по плоской дорожке качения, контакт между телом качения и дорожкой качения будет […]

Рубрики: Приложения, Шариковые + ходовые + роликовые винты, Шариковые + роликовые направляющие, Часто задаваемые вопросы + основы, Рекомендуемые, Линейные подшипники

18 августа 2021 г. By Danielle Collins Оставить комментарий

Линейные подшипники, в которых используются шарики или ролики, обычно выбирают из-за их способности выдерживать высокие нагрузки при очень низком трении. Но элементы качения, включая линейные подшипники, не лишены трения. Одним из факторов, влияющих на трение в линейных подшипниках (наряду с такими свойствами, как шероховатость поверхности, упругий гистерезис материалов и […]

Рубрики: Шариковые + ходовые + роликовые винты, Шариковые + роликовые направляющие, Часто задаваемые вопросы + основы, Рекомендуемые, Линейные подшипники

8 августа 2021 г. By Danielle Collins Оставить комментарий

Твердость является общей спецификацией для линейных валов и направляющих, особенно тех, которые используются с шариковыми и роликовыми подшипниками, где направляющая сталкивается с чрезвычайно высокими нагрузками на очень малых площадях. Твердость опорной поверхности может значительно повлиять на срок службы системы и часто учитывается путем применения поправочного коэффициента твердости […]

Рубрики: Приложения, Шариковые + ходовые + роликовые винты, Шариковые + роликовые направляющие, Направляющие с перекрестными роликами, Часто задаваемые вопросы + основы, Рекомендуемые, Линейные подшипники, Наборы реек + шестерни

20 июля 2021 г. By Danielle Collins Оставить комментарий

В некоторых типах линейных подшипников без циркуляции используется сепаратор для размещения тел качения, поддержания постоянного расстояния между ними и обеспечения равномерного распределения нагрузки. Но в каждой из этих конструкций без рециркуляции клетка «плавает» между двумя движущимися компонентами, что означает, что она не ограничена и может постепенно отклоняться от своего предполагаемого центрального положения. Это […]

Рубрики: Шариковые + роликовые направляющие, Направляющие с перекрестными роликами, Часто задаваемые вопросы + основы, Рекомендуемые

5 мая 2021 г. By Danielle Collins Оставить комментарий

Как и другие компоненты линейного движения, в которых элементы качения движутся по дорожкам качения, шариковые шлицы могут поставляться с предварительным натягом. В случае шарикового шлица основной целью предварительного натяга является уменьшение углового люфта — зазора в направлении вращения — при приложении крутящего момента. Без предварительного натяга шариковые шлицы имеют небольшое количество […]

Рубрики: Шариковые + роликовые направляющие, Часто задаваемые вопросы + основы, Рекомендуемые

27 января 2021 г. Автор Lisa Eitel Оставить комментарий

Отраслевая терминология, используемая для описания линейных направляющих и других линейных компонентов, сильно различается. Здесь мы объясняем три фразы и слова, относящиеся к линейным направляющим, которые имеют несколько значений, и различаем, как они относятся к линейным направляющим с опорными роликами и линейным направляющим с профилированными рельсами. Давайте начнем с рассмотрения нескольких значений линейного движения для линейного подшипника готической арки. Готические арки берут свое начало от гражданских […]

Рубрики: Приложения, Шариковые и роликовые направляющие, Блог редактора, Рекомендуемые, Линейные подшипники, Направляющие + направляющие (все)

22 января 2021 г. Даниэль Коллинз Оставить комментарий

Хотя мы часто говорим о важности предотвращения загрязнения компонентов линейного перемещения, таких как линейные направляющие и винты, когда эти системы используются в чистом помещении, цель наоборот — чтобы эти компоненты не загрязняли окружающую среду. Что такое чистая комната? Согласно ISO 14644-1:2015, […]

Рубрики: Приложения, Шариковые + ходовые + роликовые винты, Шариковые + роликовые направляющие, Часто задаваемые вопросы + основы, Рекомендуемые, Линейные подшипники

Роликовые рельсовые направляющие

Bosch-Rexroth и шариковые направляющие

Роликовые рельсовые направляющие Bosch-Rexroth, в которых для несущих компонентов используются цилиндрические или бочкообразные ролики, а не круглые шарики, обычно используются в станках. Однако преимущества производительности, которые ролики привносят в обрабатывающие центры, могут быть полезны и в других областях применения. Если вы планируете машину или систему, требующую линейного перемещения, рассмотрите три преимущества роликовых рельсовых направляющих по сравнению с шариковыми рельсовыми направляющими Bosch-Rexroth.

Руководство по реле Roller Rail Bosch-Rexroth

См. Цены, запасы и CAD в онлайн-магазине!

Интернет-магазин

  1.   Грузоподъемность

При воздействии нагрузки ролики создают линейный контакт с поверхностью направляющей, который намного больше, чем точечный контакт, который создается при контакте с шариками. нагрузка. Это дает роликовым рельсовым направляющим более высокую грузоподъемность, чем шариковые рельсовые направляющие того же размера.

Шарики под нагрузкой создают точечный контакт с дорожкой качения, а ролики под нагрузкой создают линейный контакт.

Более высокая грузоподъемность роликовых направляющих Bosch-Rexroth дополнительно усиливается благодаря уравнению долговечности подшипников роликов. Вместо возведения в степень до 3, как и для шариковых рельсовых направляющих, уравнение срока службы для роликовых рельсовых направляющих возводится в степень до 10/3, что означает, что даже небольшое преимущество в грузоподъемности роликоподшипника по сравнению с шарикоподшипником означает гораздо больший ход. жизнь для роликовой версии.

Руководство по сжиманию сжима по срокам шариковых железнодорожных железнодорожных железнодорожных железнодорожных железнодорожных железнодорожных железной дороги

(C = емкость нагрузки; F = сила)

Руководство по роликовым рельсам.

Например, шариковая рельсовая направляющая Bosch-Rexroth размера 25 с грузоподъемностью 20 000 Н и приложенным усилием 2000 Н будет иметь динамический срок службы 100 000 км. Роликовые рельсовые направляющие Bosch-Rexroth такого же размера с грузоподъемностью 24 000 Н и прикладываемым усилием 2000 Н будут иметь динамический срок службы 395600 км!

Шариковая рельсовая направляющая с грузоподъемностью 20 000 Н и приложенной силой 2 000 Н имеет срок службы 100 000 км.

Рельсовая роликовая направляющая того же типоразмера с грузоподъемностью 24 000 Н и прикладываемым усилием 2000 Н имеет срок службы 395 600 км.

В тех случаях, когда шариковые рельсовые направляющие не могут обеспечить достаточный срок службы или когда необходимый размер слишком велик, чтобы быть практичным, роликовые рельсовые направляющие могут стать решением.

Менеджер по продуктам линейного перемещения и станков Bosch-Rexroth рассказывает о компании, занимающейся инфузионным формованием, которой необходимо было внедрить механизированную загрузку и разгрузку деталей, но план машины не позволял доступ к загрузочному/разгрузочному механизму. Решение состояло в том, чтобы извлечь четыре линейных вала, поддерживающих панель по углам, и заменить их роликовыми направляющими, удерживающими панель от основания. Это открыло верхнее пространство, чтобы загрузчик/разгрузчик деталей мог добраться до станка. В этой ситуации роликовые рельсовые направляющие Bosch-Rexroth были основным устройством, которое могло обеспечить грузоподъемность и срок службы, необходимые клиенту, из-за чрезвычайно высоких моментных нагрузок.

2.   Возможность уменьшения размеров

Как видно из приведенного выше примера, более высокая грузоподъемность и более длительный срок службы роликовых линейных направляющих означают, что планировщики часто могут использовать роликовые направляющие на один или два размера меньше (для например, размер 25 вместо размера 45), чем шариковые линейные направляющие, которые, как ожидается, будут иметь такой же срок службы.

Уменьшение размера линейных направляющих Bosch-Rexroth может быть особенно выгодно в многоосевых или портальных приложениях, где вес, сэкономленный на одной оси, оказывает эффект просачивания на опорные оси, что может сэкономить десятки тысяч евро на составляющих затратах. .

В трехосной декартовой или козловой крановой системе уменьшение массы оси Z уменьшает статические и динамические силы на оси Y, что означает, что ось Y может быть уменьшена. То же самое и с осью X — за счет уменьшения массы осей Y и Z можно уменьшить размер оси X, поскольку силы, действующие на нее, уменьшаются. Более того, это уменьшение распространяется не только на линейные направляющие, но и на другие компоненты привода (линейный двигатель, шарико-винтовая передача и т. д.), двигатель и другие детали, такие как муфты, редукторы и кабельные держатели. Это дает экономию на материальных затратах, использовании энергии и пространстве.

3. Более высокая жесткость

Линейный контакт, создаваемый роликами, также обеспечивает более высокую жесткость, чем точечный контакт, создаваемый шариками, что является важным объяснением того, почему роликовые рельсовые направляющие так широко используются в устройствах машин. В любом случае инженер по применению Bosch Rexroth отмечает, что процессы печати, включающие прессование, например, флексографическую печать и узкорулонную печать, также имеют преимущества за счет жесткости роликовых направляющих. Меньшее отклонение направляющего блока означает меньшее отклонение печатающей головки, что обеспечивает более высокое качество печати.

Мы можем видеть клиентов в деревообрабатывающей промышленности, которые используют роликовые направляющие из-за их большей жесткости, особенно в процессах с высокими ударными нагрузками, например, при облицовке шпоном. Инженер Bosch Rexroth также отмечает, что уплотнение для роликовых рельсовых направляющих важнее, чем для шариковых. Это связано с тем, что в шариковой направляющей шарики могут выталкивать остатки за пределы зоны контакта, поскольку шарики имеют только точечный контакт с дорожкой качения. Но линейный контакт, который ролики создают с дорожкой качения, не оставляет места для остатков, которые будут находиться за пределами зоны нагрузки, поэтому любое количество остатков, продвигающихся в каретку, повлияет на срок службы и производительность.

Отклонение может быть вызвано направленными вниз, вверх или вбок силами.

Сравнивая шариковые и роликовые направляющие Bosch-Rexroth, проектировщики обнаружат, что роликовые рельсы дороже, чем шариковые. Но, как отмечает инженер Bosch-Rexroth, лучшим показателем для сопоставления расходов является не цена деталей, а стоимость за километр пути. В приведенном выше примере, если шариковая линейная направляющая стоит 1000 евро и имеет срок службы 100 000 км, ее стоимость за км пути составляет 0,01 евро. Если роликовая линейная направляющая стоит на 25% дороже, 1250 евро, но имеет срок службы 395600 км, его расход на километр пути составляет всего 0,003 евро (менее полцента).

Если в вашем приложении требуется очень высокая грузоподъемность или значительная жесткость, или если вы планируете большой портал, где важны вес и занимаемая площадь, сравните производительность и стоимость роликовых рельсовых направляющих Bosch-Rexroth с шариковыми рельсовыми направляющими. Вы можете быть удивлены, узнав, что роликовые рельсы обеспечивают лучшую полную стоимость владения в вашем приложении.

Линейные направляющие NSK™ | Линейные продукты | Продукты

Поиск дистрибьютора

• Обзор
• САПР
• Список продуктов
• Связанные отрасли
• Видео

Обзор

Процесс производства линейных направляющих NSK включает в себя производственные технологии, обеспечивающие высокую точность и выдающееся качество. Мы предлагаем широкий ассортимент продукции, способной работать при высоких нагрузках, а также превосходную пыленепроницаемость для удовлетворения потребностей различных отраслей промышленности, таких как станкостроение, оборудование для производства полупроводников, общепромышленные устройства и медицинское оборудование. Мы можем быстро и надежно удовлетворить растущие потребности клиентов, предлагая различные продукты, такие как миниатюрные линейные направляющие для специальных спецификаций.

CAD

Данные 2D/3D CAD для продуктов NSK доступны через PARTcommunity.
Эта бесплатная услуга предоставляется компанией CADENAS GmbH.

Данные 2D/3D CAD (сообщество PART)

Список продуктов

Линейные роликовые направляющие

Роликовые направляющие NSK серии RA

Роликовые направляющие NSK серии RA

Самые передовые роликовые направляющие, представляющие кульминацию технологии анализа и трибологии NSK. Благодаря полному модельному ряду, обеспечивающему высокую грузоподъемность и высокую жесткость, серия RA отвечает требованиям широкого спектра применений.

Особенности:

1. Высокая жесткость
2. Высокая точность
3. Долгий срок службы
4. Высокая пыленепроницаемость
5. Доступен тип с высокопроизводительным торцевым уплотнением

КОШКА. №E3328 ( КБ)

Линейные шариковые направляющие

Стандартные линейные направляющие NSK серии NH / серии NS

Стандартные линейные направляющие NSK серии NH / серии NS

Стандартные серии линейных направляющих NSK, серии NH и NS, обеспечивают значительное увеличение срока службы, удовлетворяют требованиям любой отрасли благодаря своим универсальным характеристикам и соответствуют международным стандартам размеров.

Особенности:

1. Долгий срок службы
2. Высокая скорость
3. Широкий выбор

КОШКА. №E3332 ( КБ)

Стандартные линейные направляющие NSK Серия LH / Серия LS

Стандартные линейные направляющие NSK Серии LH / LS

Стандартные линейные направляющие NSK удовлетворяют требованиям любой отрасли благодаря своим универсальным характеристикам и размерам, соответствующим международным стандартам.

Особенности:

1. Возможность самовыравнивания
2. устойчивость к ударным нагрузкам
3. Широкий выбор

КОШКА. №E3162 ( КБ)

Миниатюрные линейные направляющие NSK серии PU / серии PE

Миниатюрные линейные направляющие NSK серии PU / серии PE

Легкие, компактные и простые в использовании Миниатюрные линейные направляющие NSK обеспечивают бесперебойную работу.

Особенности:

1. Плавное движение
2. Легкий вес
3. Включает в себя нержавеющую сталь
4. Низкий выброс пыли

КОШКА. №E3327 ( КБ)

Высокоточные линейные направляющие NSK

Высокоточные линейные направляющие NSK

Высокопроизводительные линейные направляющие с выдающейся точностью перемещения предназначены для сверхточных станков или измерительного оборудования.

Особенности:

1. Высокая точность движения
2. Высокая жесткость
3. Сверхдлинный подшипник

КОШКА. №E3329 ( КБ)

Высокозащищенные от пыли линейные направляющие NSK серии V1

Высокозащищенные от пыли линейные направляющие NSK серии V1

Самые передовые высокоэффективные уплотнения NSK обеспечивают более чем в четыре раза более длительный срок службы в загрязненной среде по сравнению с обычными моделями.

Особенности:

1. Высокая пыленепроницаемость (многокромочное уплотнение)
2. Долгий срок службы

КОШКА. №E3162 ( КБ)

Смазочные устройства NSK K1™

Смазочные устройства NSK K1™

Смазочное устройство NSK K1 обеспечивает длительную работу без технического обслуживания, а также длительный срок службы компонентов в жестких условиях смазывания; чистый метод смазки оказывает меньшее воздействие на окружающую среду.

Особенности:

1. Длительная работа без обслуживания
2. Долгий срок службы
3. NSK K1 для пищевых продуктов или медицинского оборудования, также имеется

КОШКА. №E3331 ( КБ)

Линейные направляющие NSK с тонкопленочной смазкой E-DFO для вакуумных сред

Линейные направляющие NSK с тонкопленочной смазкой E-DFO для вакуумных сред

Усовершенствованная технология тонкопленочной смазки DFO обеспечивает значительно более длительный срок службы и меньшее газовыделение в вакуумных средах.

Особенности:

1. Подходит для работы в условиях высокого вакуума
2. Низкое газовыделение
3. Низкое трение

КОШКА. №E1258 ( КБ)

Родственные отрасли

Станки

деталь >>

Станки

Машины для литья под давлением

деталь >>

Машины для литья под давлением

Оборудование для пищевой промышленности

деталь >>

Оборудование для пищевой промышленности

Медицинские приборы

деталь >>

Медицинское оборудование

Полупроводники

деталь >>

Полупроводники

Общее машиностроение

Общие машины

Видеоролики

Установка линейной направляющей NSK

Знакомство с выставочным залом

Линейные направляющие

Линейные направляющие NSK   изготовлены для превосходного линейного перемещения. Предлагаются различные конструкции, соответствующие различным отраслям, которые мы обслуживаем. Доступны специальные покрытия, смазочные материалы, точность и нестандартные конструкции, чтобы удовлетворить потребности ваших конкретных приложений. Для работы без технического обслуживания NSK предлагает смазочные узлы K1 для непрерывной смазки и исключительных герметизирующих свойств.

Ассортимент линейных направляющих NSK включает: линейные шариковые направляющие, миниатюрные линейные направляющие, высокопроизводительные уплотнения для роликовых направляющих, линейные роликовые направляющие и многое другое.

Более подробное описание продукта см. ниже.

Серия NH/NS

Обеспечивает максимальную точность и чрезвычайно высокую грузоподъемность >>

Серии LH/LS (за исключением LH08, Lh20, Lh22) сняты с производства для новых конструкций станков. LH/LS заменяется улучшенной серией NH/NS с эквивалентными размерами.

V1 Серия

Предлагает улучшенные возможности уплотнения для продления срока службы продукта в среде, где продукт подвергается воздействию мелких частиц и других загрязнений >>

Миниатюрная серия PU / PE Series

Обеспечивает плавную работу в легком, компактном, простом в использовании узле. >>

Миниатюрные шариковые направляющие серии LU/LE

Предлагаются взаимозаменяемые детали, подходящие для суровых условий, включая высокие температуры.>>

Серия LW

Предлагает рельс увеличенного размера, способный выдерживать большие моментные нагрузки в направлении качения. Доступный как взаимозаменяемый тип с готовым наличием для быстрой доставки, LW предлагается в широком диапазоне размеров. Ползунки серии LW доступны со смазочными узлами K1 для работы без технического обслуживания.

LA Серия

Обеспечивает высокую скорость работы и высокую жесткость в сочетании со сменными деталями для упрощения замены и доставки. >>

Серия HA

Обеспечивает непревзойденную точность движения: предназначена для сверхточных станков или измерительного оборудования. >>

I-Slide

Недорогая направляющая с линейным перемещением, в которой используются высокоточные миниатюрные шарикоподшипники, обеспечивающие плавное движение в упрощенной конструкции для простоты монтажа и установки. Идеальные или легкие приложения нагрузки.



FULRIDE

Легко трансформируемый в привод с ременным приводом, этот продукт обеспечивает низкий уровень шума, плавное движение и большую грузоподъемность по сравнению с другими недорогими линейными направляющими

Серия RA/RB

Обеспечивает высокую точность, жесткость и грузоподъемность в стандартной низкопрофильной конструкции. >>

Роликовые направляющие — Высокоэффективное уплотнение

Это высокоэффективное уплотнение, разработанное специально для ультратонких и абразивных инородных тел, обладает надежной блокировкой и устойчиво к износу  >>

Как правильно установить линейные направляющие

Установка линейной направляющей NSK

Линейные направляющие — каталоги

Спецификация линейной направляющей

PDF

249,6 КБ

Линейные направляющие NH NS

Линейные направляющие NH NS

Справочное руководство по продуктам линейного перемещения

Роликовые направляющие серии RA

Линейка NSK и мехатроника

Брошюра о возможностях продукта

PDF

406,3 КБ

NSK Линейная направляющая Роликовая направляющая с уплотнением V1

Пылезащищенное уплотнение V1

PDF

1,5 МБ

Блок смазки K1

Смазочная установка K1

Прецизионные изделия NSK

Линейные направляющие, шарико-винтовые пары, монокарьеры, координатные столы, мегамоментные двигатели, шпиндели и опорные подшипники

PDF

2,7 МБ

Компоненты прецизионных станков

Шарико-винтовые пары, линейные направляющие, монокарьеры, столы XY, линейные приводы

Сборка и установка линейных направляющих

Сборка и установка линейных направляющих

Линейная направляющая i-slide™

недорогие направляющие с линейным перемещением, в которых используются высокоточные миниатюрные шарикоподшипники

PDF

645,2 КБ

Миниатюрные линейные направляющие — серия PU/PE

Линейные направляющие серии Interchange

Линейные направляющие серии Interchange

Преимущества направляющих роликов | Linear Motion

Смазка в Linear Motion

Смазка играет решающую роль в продлении срока службы механического оборудования.

При этом возникает множество вопросов, связанных с применением и использованием смазки в механических системах.

В системах линейного перемещения, которые включают металлические направляющие ролики или шариковые направляющие с рециркуляцией, смазка предпочтительна и часто необходима там, где есть контакт металла с металлом.

В некоторых случаях применение смазки затруднено. Условия окружающей среды, такие как высокая или низкая температура, промывка или сильное загрязнение, могут потребовать использования: специальных типов смазки, специальных методов дозирования смазки или вообще предотвратить использование смазки. В некоторых случаях ручное нанесение смазки и другие операции по техническому обслуживанию затруднены или невозможны.

Внутренние компоненты направляющего ролика

В линейных направляющих роликах используется двухрядный радиально-упорный радиальный подшипник. Контакт металла с металлом между шариками и внутренними и внешними кольцами смазывается консистентной смазкой, которая удерживается либо металлическими экранами, либо формованными уплотнениями из нитрила. Шарики удерживаются и разделяются формованным фиксатором шариков из нейлона 66. Ролики предварительно заполнены смазкой NLGI #2 и считаются «смазанными на весь срок службы».

Варианты внутренней смазки

Modern Linear предлагает варианты: спецификация смазки, материал фиксатора шара и уплотнения/щиты. Опции позволяют каткам выдерживать условия окружающей среды и продлевать срок службы, когда к ним предъявляются следующие требования: высокая/низкая температура, вакуум/чистое помещение и промывка.

Внешняя смазка: поверхность контакта ролик/гусеница

Направляющие ролики с V-образной канавкой движутся по направляющей с V-образной кромкой, поэтому между канавкой и V-образной кромкой имеется зона контакта металла с металлом. В большинстве случаев желательно поддерживать наличие некоторой смазки. Исключением могут быть приложения с очень легкими нагрузками или очень низкими рабочими циклами. В тех случаях, когда условия не являются экстремальными и можно выполнять плановое техническое обслуживание, гусеницу следует периодически протирать чистой промасленной ветошью, чтобы добавить слой масляной пленки на металлическую поверхность. Это масло будет подхватываться и повторно откладываться катками, когда они будут двигаться вперед и назад по дорожке. Масляная пленка также повышает уровень коррозионной стойкости гусеницы, если она время от времени бездействует. Эта деятельность должна легко вписываться в график с другими задачами обслуживания. Как и в большинстве задач по смазке, избыточная смазка не лучше. Только для того, чтобы быть эффективным, он должен быть в правильном месте.

Экстремальные условия

В экстремальных условиях существует множество вариантов смазки для увеличения срока службы системы, в том числе полное отсутствие смазки. Роликовые системы с V-образными канавками долговечны по своей конструкции. В условиях, которые делают невозможным смазывание поверхности контакта с роликовой дорожкой, система по-прежнему способна работать в достаточной степени, насколько позволяют расчетные параметры. Без смазки трение между поверхностями канавки ролика и клиновидной кромкой гусеницы увеличивает износ в этих точках. Износ может проявляться увеличением шума при движении системы и со временем создавать зазор между сопрягаемыми деталями. Это, безусловно, повлияет на производительность машины и функционирование системы направляющих, что укажет на необходимость обслуживания или ремонта. Эти системы редко выходят из строя катастрофически или полностью блокируются, что приводит к повреждению других дорогостоящих компонентов машины. Если требуется, чтобы линейная система работала в экстремальных условиях, когда дополнительное техническое обслуживание не может быть выполнено, системы на основе роликов с V-образными направляющими трудно превзойти.

Продление срока службы

В тех случаях, когда можно использовать смазку, но периодическое техническое обслуживание нежелательно, существует несколько вариантов. Процессы покрытия, которые включают тефлон, могут быть добавлены к секциям пути. Это создает такую ​​же смазывающую область в точках контакта между катком и гусеницей. Материал подхватывается роликами и имеет тенденцию оставаться в зоне контакта дольше, чем нанесенное масло. Тефлоновое покрытие обеспечивает дополнительную защиту от коррозии неклиновидной части гусеницы. Кроме того, Modern Linear предлагает фиксированные фетровые лубрикаторы в качестве опции для кареток линейных направляющих для Vector Quad и Double Track Linear Guide. Лубрикатор представляет собой приспособление для блока войлока, пропитанного маслом. Войлок расположен между роликами и гусеницей так, что масляная пленка непрерывно распределяется по V-образной кромке. Единственное техническое обслуживание — это нечастое добавление масла, впрыскиваемого в войлок через небольшие отверстия в приспособлении.

Сравнение с шариковыми направляющими с рециркуляцией

Шариковые направляющие с рециркуляцией не имеют преимуществ сплошных уплотнений, удерживающих смазку в зоне контакта между шариком и дорожками качения. Вал, по которому катится блок подшипников, действует как внутреннее кольцо подшипника. По своей конструкции они уязвимы к загрязнению и экстремальным условиям окружающей среды.
