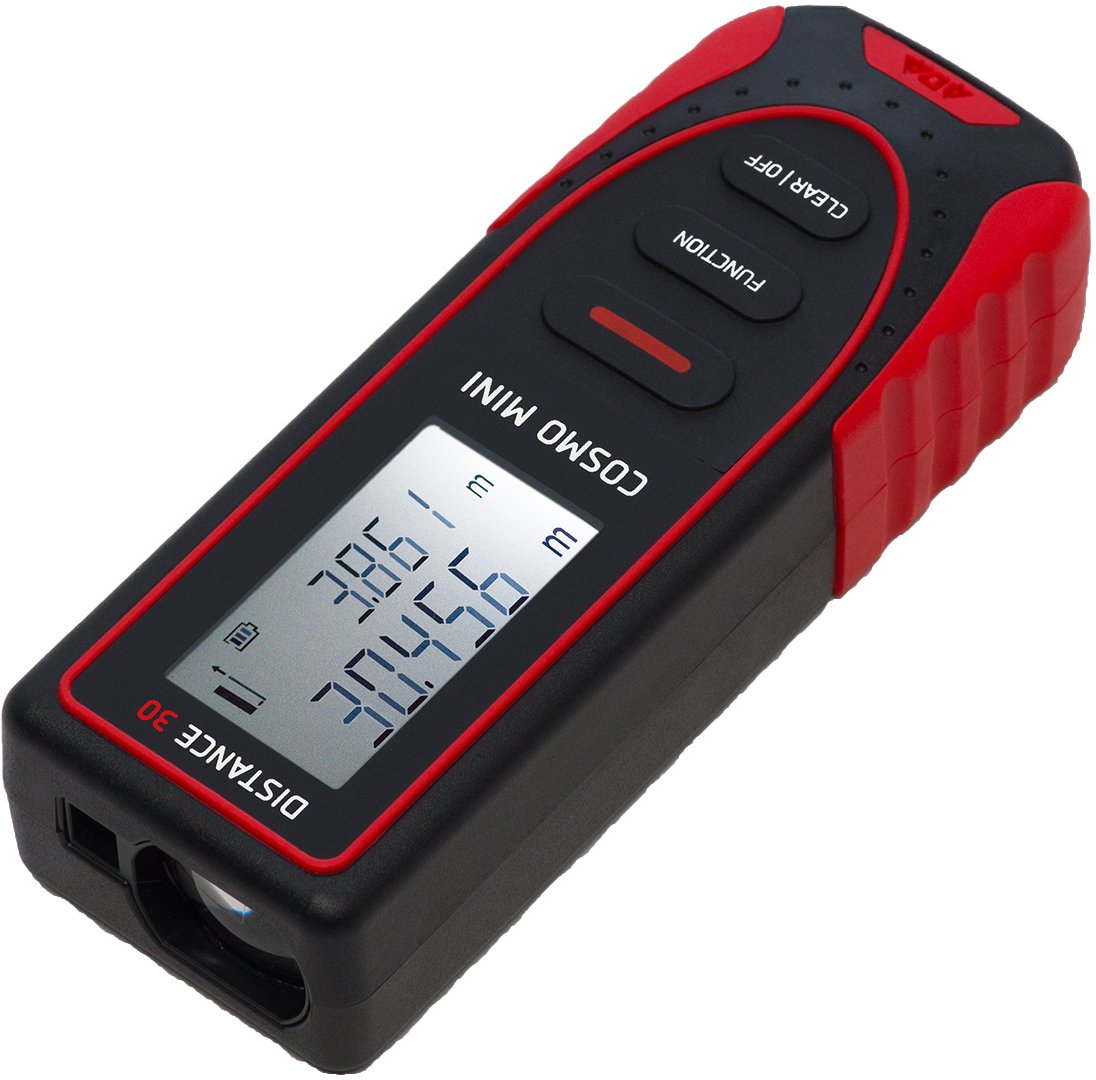

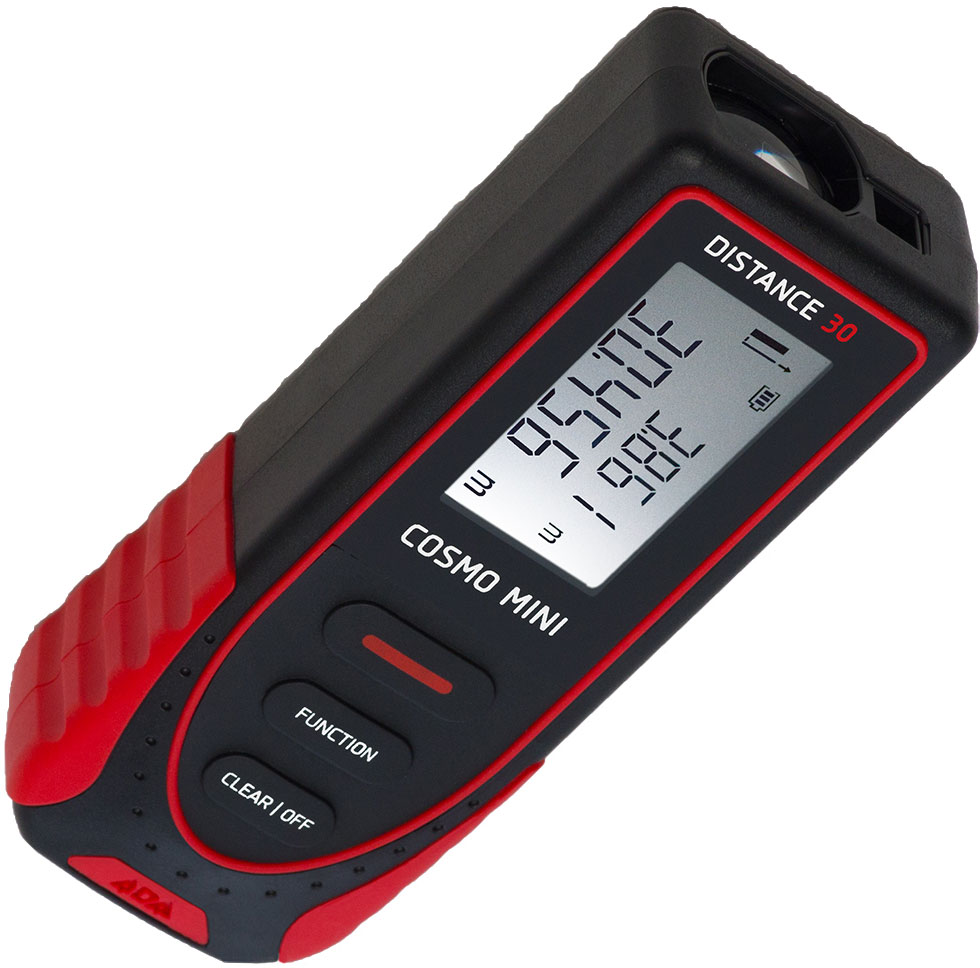

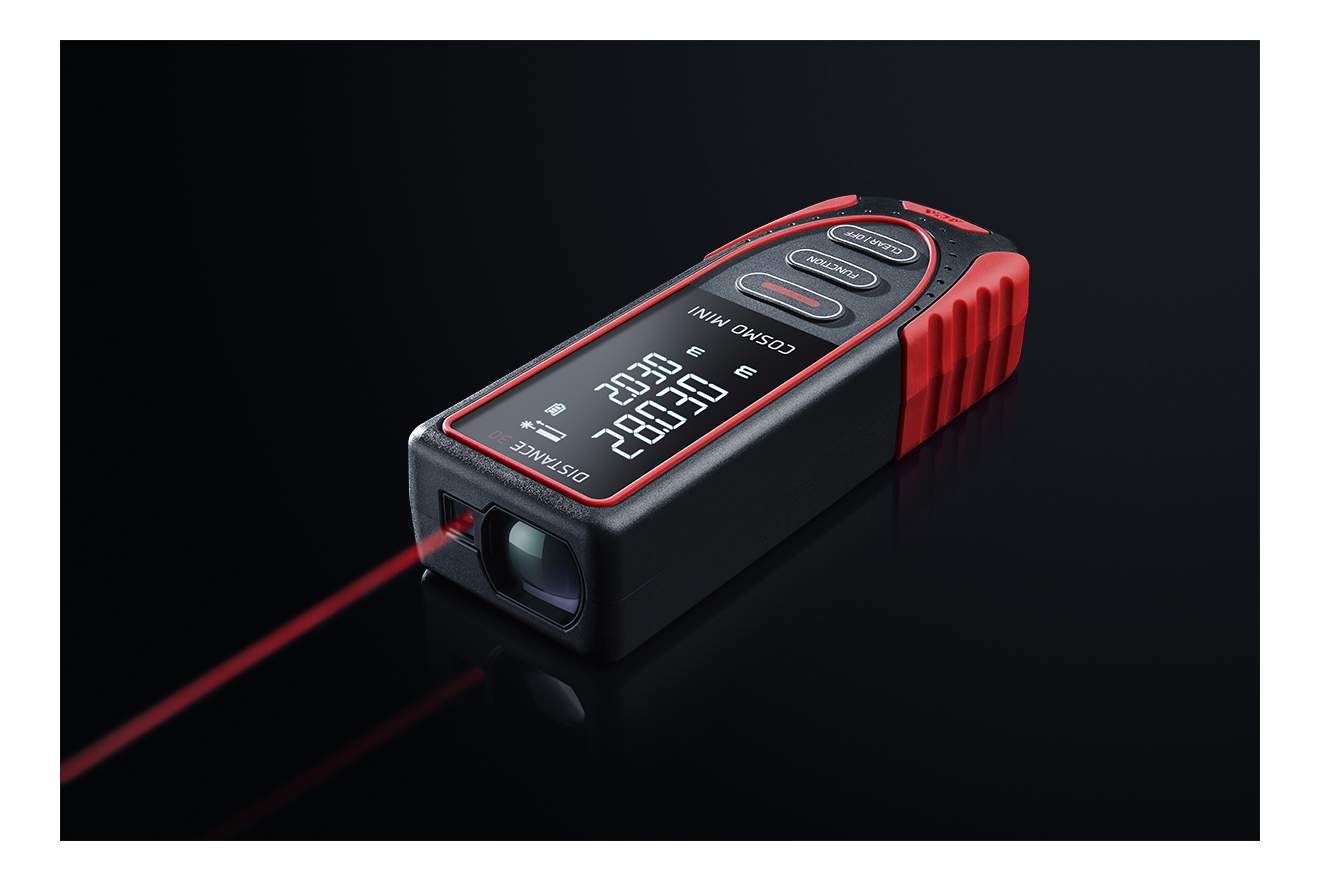

Лазерный дальномер ADA Cosmo MINI А00410 — цена, отзывы, характеристики, 2 видео, фото

Виктор

05.11.2021

Можно Дим и работать на улице в солнечную погоду?

ВсеИнструменты

08.11.2021

Здравствуйте, Виктор! Можно.

Игорь Ч.

30.10.2021

Подскажите пожалуйста, лазер зеленый или красный???

ВсеИнструменты

31.10.2021

Здравствуйте, Игорь Ч.! Красный лазер.

Rufat Ismailov

10.06.2020

Подскажите, есть ли возможность фиксировать минимальное/максимальное расстояние? Имеется кривой балкон, нужно понять самое узкое и самое широкое место.

ВсеИнструменты

11.06.2020

Здравствуйте! Весь функционал описан в инструкции: https://www.vseinstrumenti.ru/instruction/ada-cosmo-mini-a00410-736462.pdf

Антон

21.01.2020

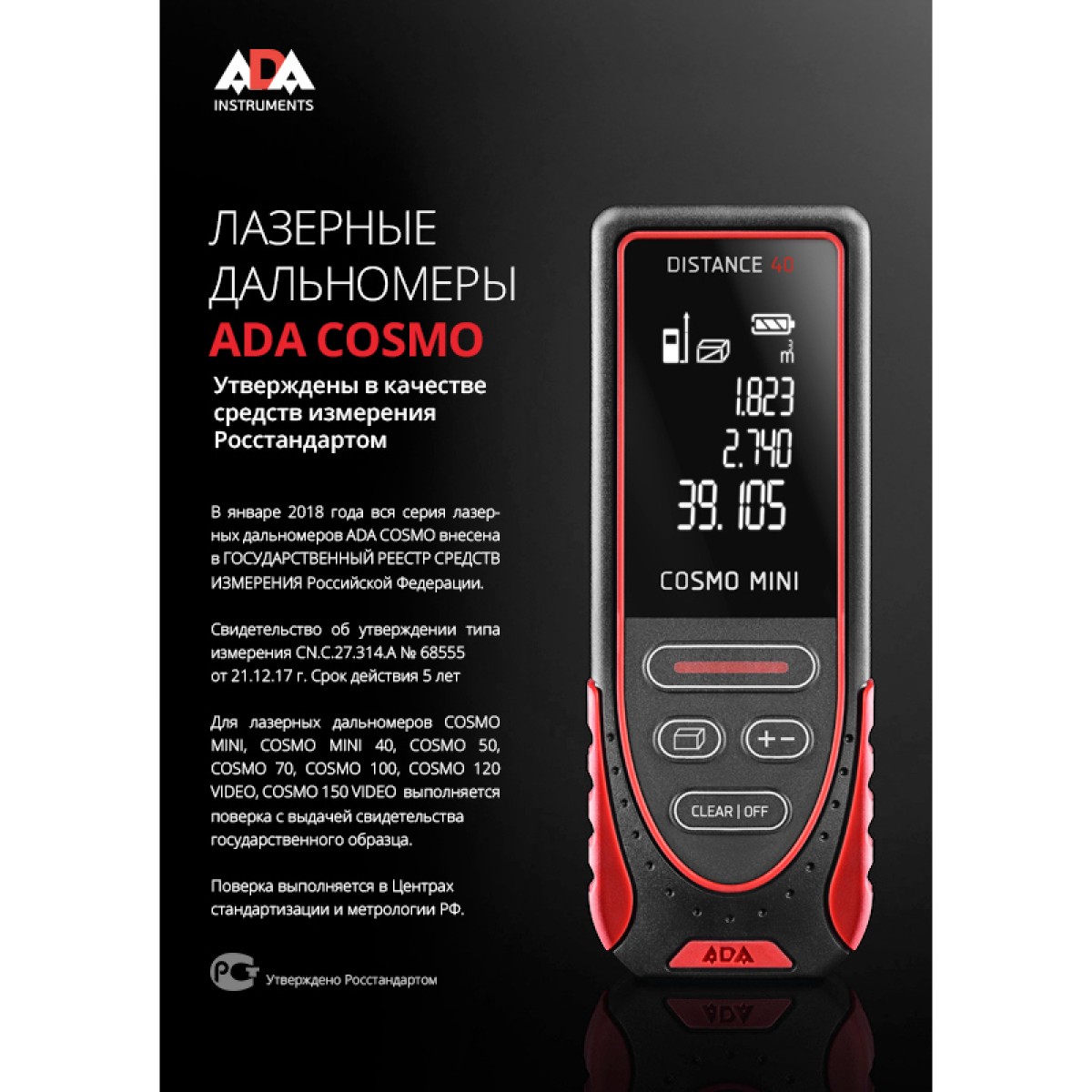

Здравствуйте прибор с поверкой?

ВсеИнструменты

22.01.2020

Здравствуйте, Антон! В ТХ указано: Поверка нет

Собиржон

20.

08.2020

Чехол есть в комплекте?

ВсеИнструменты

21.08.2020

Здравствуйте, Собиржон! Комплектация * Дальномер; 2 батарейки; Инструкция; Упаковка: блистер. Наличие чехла производитель не указал.

Алексей

09.01.2020

Как поменять ft на мм.

ВсеИнструменты

10.01.2020

Здравствуйте, Алексей! Выбор единиц измерения (ft/m) На выключенном приборе нажмите и удерживайте более 10 секунд клавишу включения(1) до звукового сигнала. Выбранные единицы измерения (ft/m) отобразятся на дисплее. При последующем включении, если менять единицы измерения не планируется, при включении не нажимайте на клавишу включения более 10 секунд.

Никита

14.06.2019

У меня прибор полностью разряжает батарейки примерно за месяц просто при хранении. Опасаюсь на долго его оставлять без использования, боюсь что батарейки вытекут и испортят прибор. Так и должно быть или это брак?

ВсеИнструменты

17. 06.2019

Здравствуйте, Никита! При хранении в выключенном состоянии он не должен разряжать батарейки.

Ильин Сергей

12.09.2020

У меня то же самое происходит с влагомером древесины АДА, высаживает крону за 3 дня в выключенном состоянии.

Евгений

09.04.2019

диагональ высчитывает

ВсеИнструменты

10.04.2019

Здравствуйте, Евгений! Данная модель диагональ не вычисляет.

Андрей

22.03.2019

подскажите есть ли на нем функция суммирования измерений??

ВсеИнструменты

22.03.2019

Здравствуйте, Андрей! Такой функции нет.

Валерий Николаевич

04.11.2018

Какова дальность измерения ADA Cosmo MINI А00410

ВсеИнструменты

06.11.2018

Здравствуйте, Валерий Николаевич! Дальность измерения с/без отражателем, м -/0.05-30

Андрей Пальчиков

15.08.2018

Добрый день! подскажите, в чем отличие этой модели от Cosmo mini 40

ВсеИнструменты

15. 08.2018

Здравствуйте, Андрей Пальчиков! Разница состоит в дизайне, погрешности измерений и дальности.

лазерный или ультразвуковой? — Обзоры

Если вы разберетесь с тем, как работает дальномер, то вам будет проще ориентироваться в приборах представленных моделей. Обратите внимание на то, что наиболее точный показатель обеспечат устройства с короткими импульсами. Дальность измеряется тремя способами:

  • Импульсный.
  • Фазовый.
  • Смешанный (фазово-импульсный).

Большинство инструментов работают по принципу импульсного излучения. Расстояние фиксируется путем отражения светового потока, который достигает поверхности. В этот момент автоматически запускается счетчик, который и замеряет расстояние и скорость прохождения. После возвращения импульса останавливается счетчик.

Ультразвуковой дальномер — одни из первых появившихся на рынке измерительных строительных приборов, но так и не с умевшие завоевать признание у строителей. Относится он к активным дальномерам, у которых расстояние вычисляется на основании времени и скорости прохождения сигнала от источника сигнала до объекта и обратно до приёмника сигнала, т.е. от прибора до препятствия и обратно до дальномера.

Приобретение ультразвукового дальномера довольно сомнительное решение, так как такой инструмент имеет много минусов, один из которых низкая точность, и чем больше расстояние, тем выше погрешность. В основном точность у них указывается в процентах, к примеру +/- 0,5% от результата.
Второй жирный минус заключается в том, что звуковой сигнал распространяется не сконцентрированным пучком, а с большим рассеиванием в разные стороны от центра.

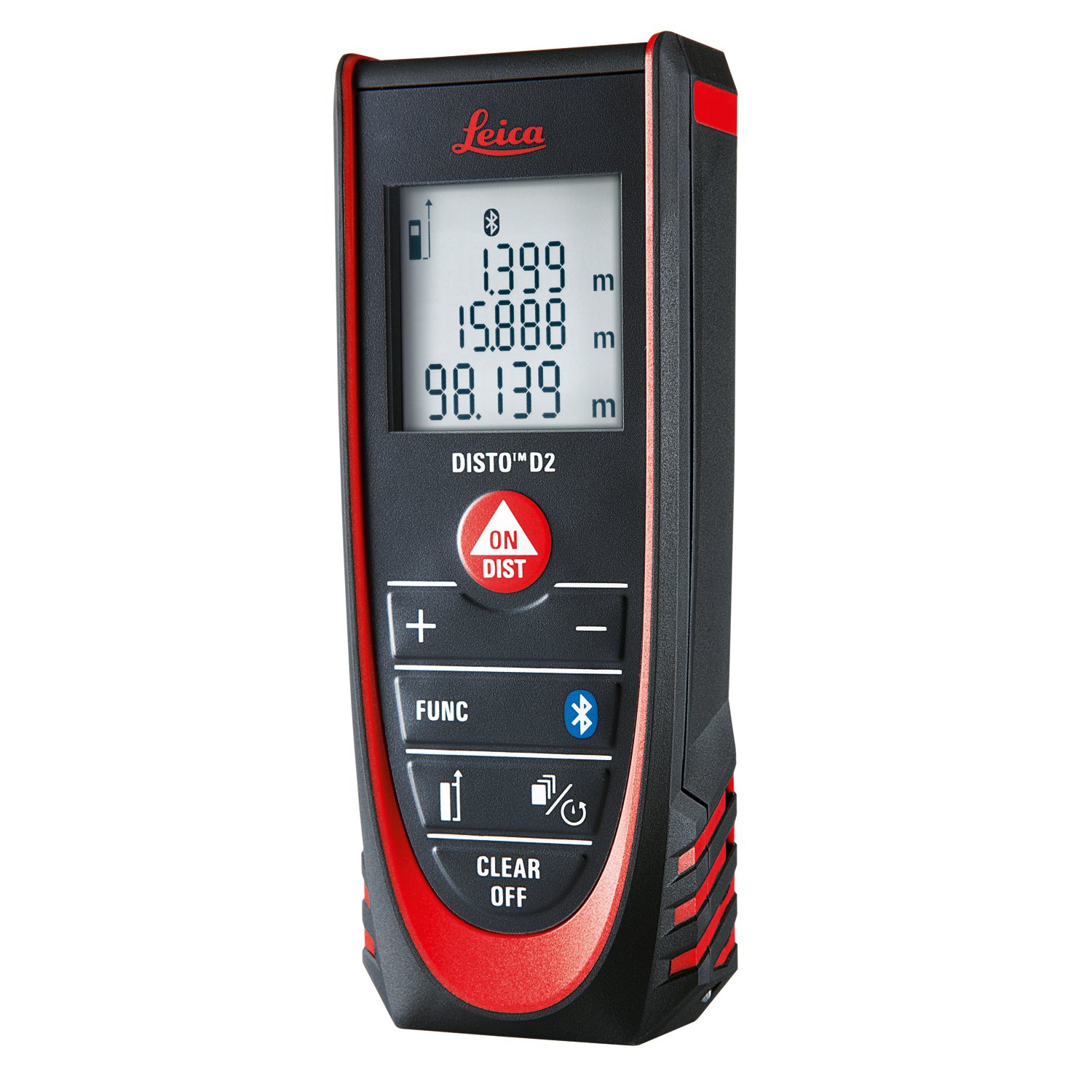

Лазерный дальномер — точный прибор, востребованный как профессиональными строителями, так и домашними мастерами. По сравнению с ультразвуковыми, лазерные рулетки имеют массу преимуществ по точности и функционалу.

Оптический дальномер относится к пассивному виду, в строительных приборах применяется в оптических нивелирах, теодолитах и другом оборудовании. Здесь он также называется нитяной дальномер, так как расстояние вычисляется благодаря оптике и сетке нитей.

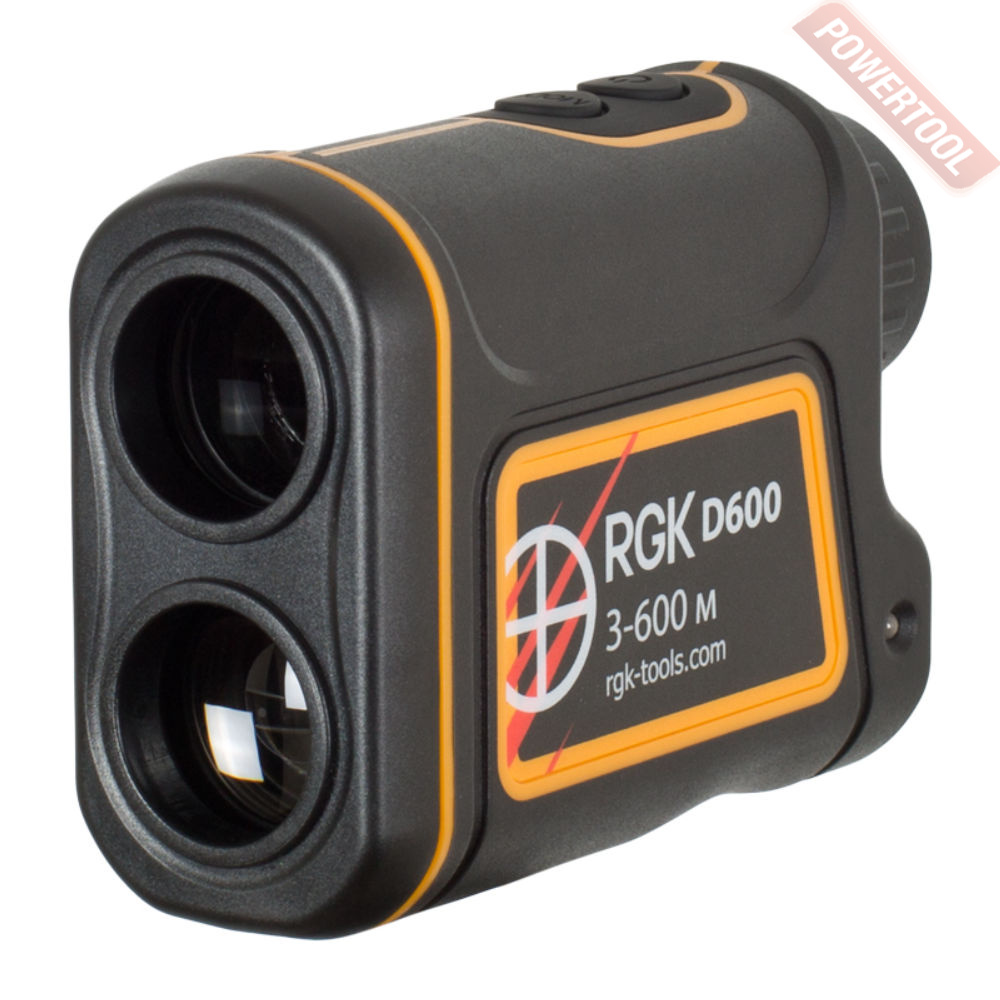

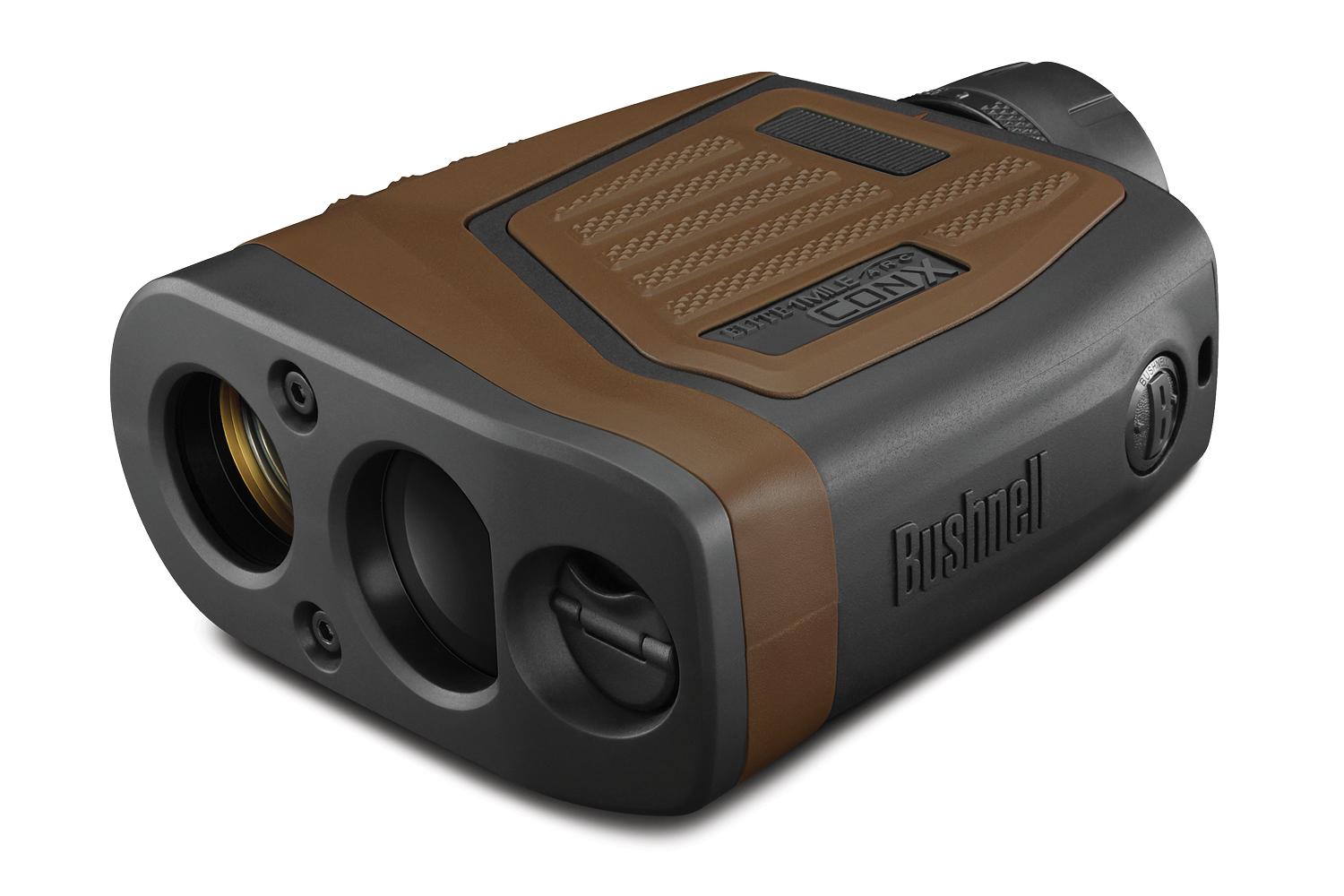

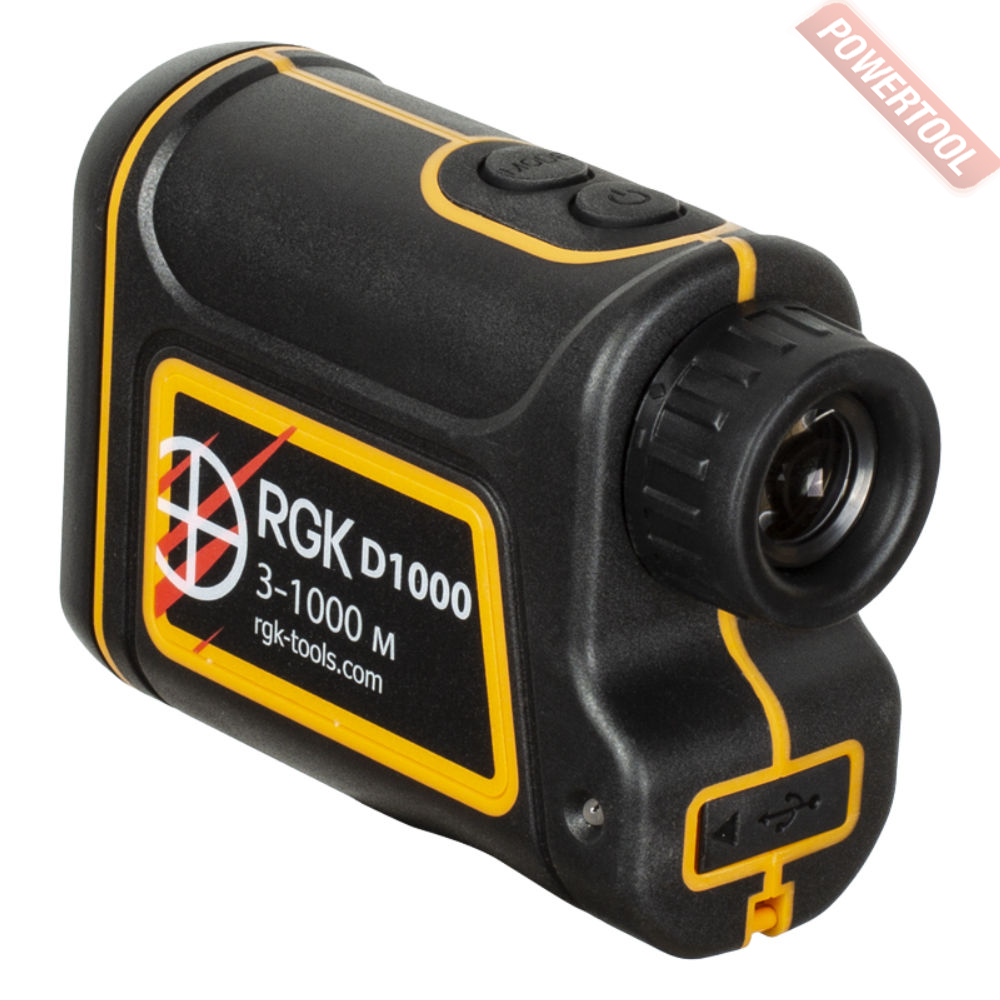

Лазерные дальномеры бывают не только строительными с дисплеем, на котором выводится результат измерений, но и монокулярными, это дальномеры для охоты. Такие приборы быстро высчитывают расстояние до цели на дистанции до 2000 метров, а результаты выводятся прямо в окуляре.

Сейчас на рынке представлено огромное количество различных моделей лазерных измерителей расстояний от разных производителей.

Как работает лазерный дальномер: его применение

Если вы знаете, как функционирует приспособление, то вы сможете использовать его с наивысшей эффективностью. Главная сфера применения — строительство объектов, а именно выполнение следующих заданий. Замер и вычисление площади территории. Функция передачи данных через подключенные электронные компьютерные устройства при помощи ультразвукового сигнала. При помощи луча осуществляется измерения прочих строительных пунктов. Поняв, как работает лазерный дальномер, вы также сможете применять его во время охоты и прочих действий, направленных на определение вида и уровня объекта.

Характеристика лазерного дальномера

Основной измерительный прибор называют рулеткой из-за своих функциональных особенностей. Девайсу свойственны также следующие характеристики: хорошая степень защиты от механических воздействий. Сохранение нужного вида и состояния при эксплуатации во время дождя, ветра и снега. Вы сможете измерять постройку и использовать его при низких температурах. Внимание, к приборам часто прилагаются дополнительные аксессуары. Например, штатив (представлен в большом и миниатюрном варианте), батарейки, элементы питания.

В магазине Территория Инструмента большой выбор лазерных дальномеров по доступным ценам.

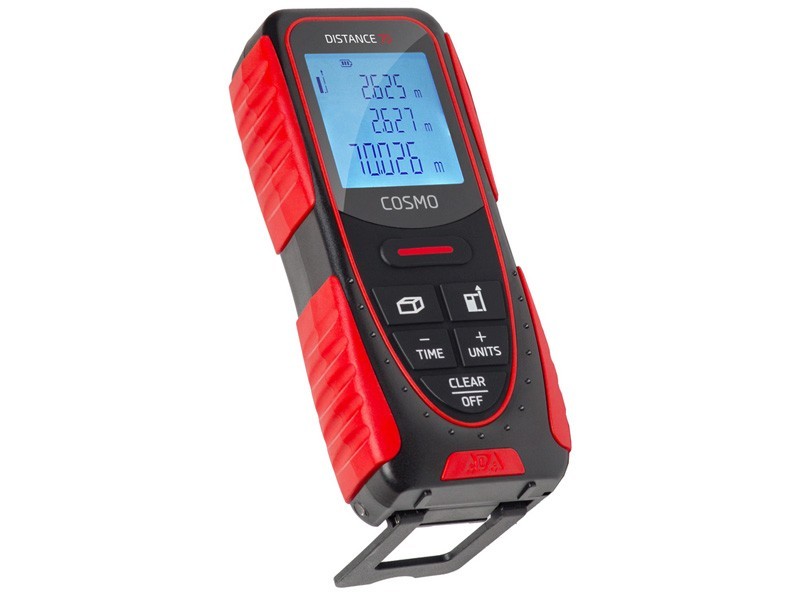

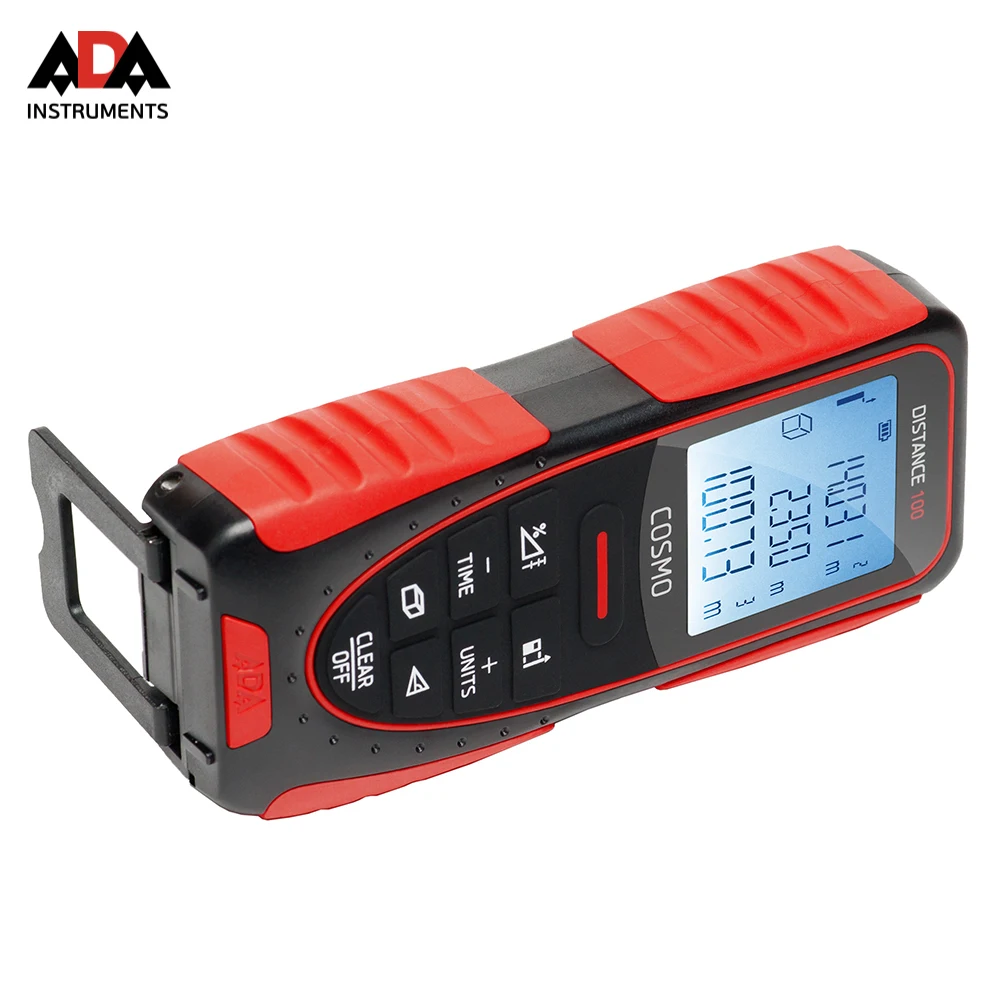

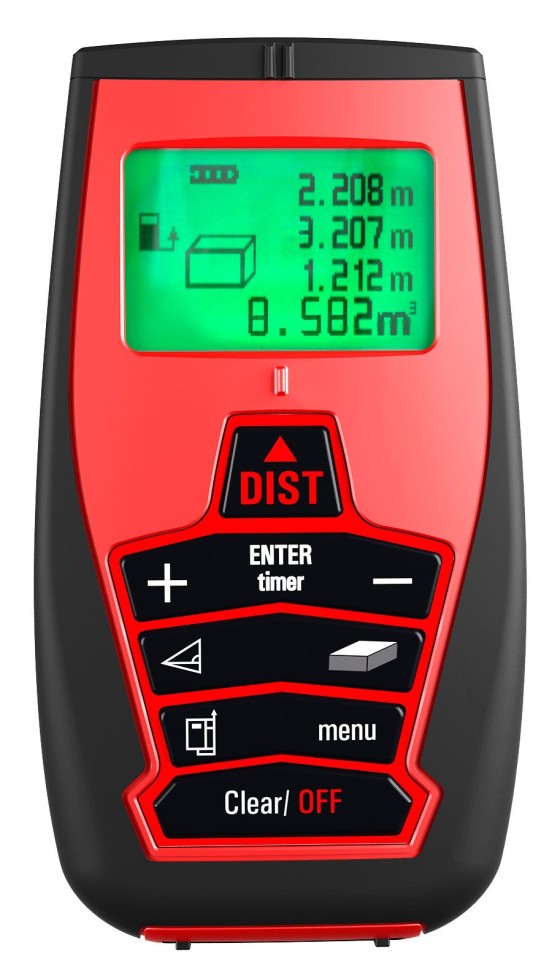

Лазерный дальномер с функцией уклономера ADA COSMO 100 А00412

Лазерный дальномер ADA COSMO 100 даже при ярком солнечном свете в простой и быстрой форме поможет измерить длину и расстояние до недоступной точки и произвести расчёты по теореме Пифагора, отмерить одинаковые отрезки или вычислить площадь и объем. Помимо этого, с помощью лазерной рулетки вы можете производить сложение и вычитание.

Профессиональный дальномер обладает рабочей дистанцией до 100 м и точностью до ±1,5 мм. Лазерная рулетка ADA COSMO 100 со встроенным измерителем угла наклона и визиром станет эффективным решением при проведение любых строительных расчетов.

Особенности лазерного дальномера ADA COSMO 100

  • Многофункциональная позиционная скоба.
  • Длительный период работы без замены батарей.
  • Яркий дисплей.
  • Встроенный таймер.
  • Прочный корпус.

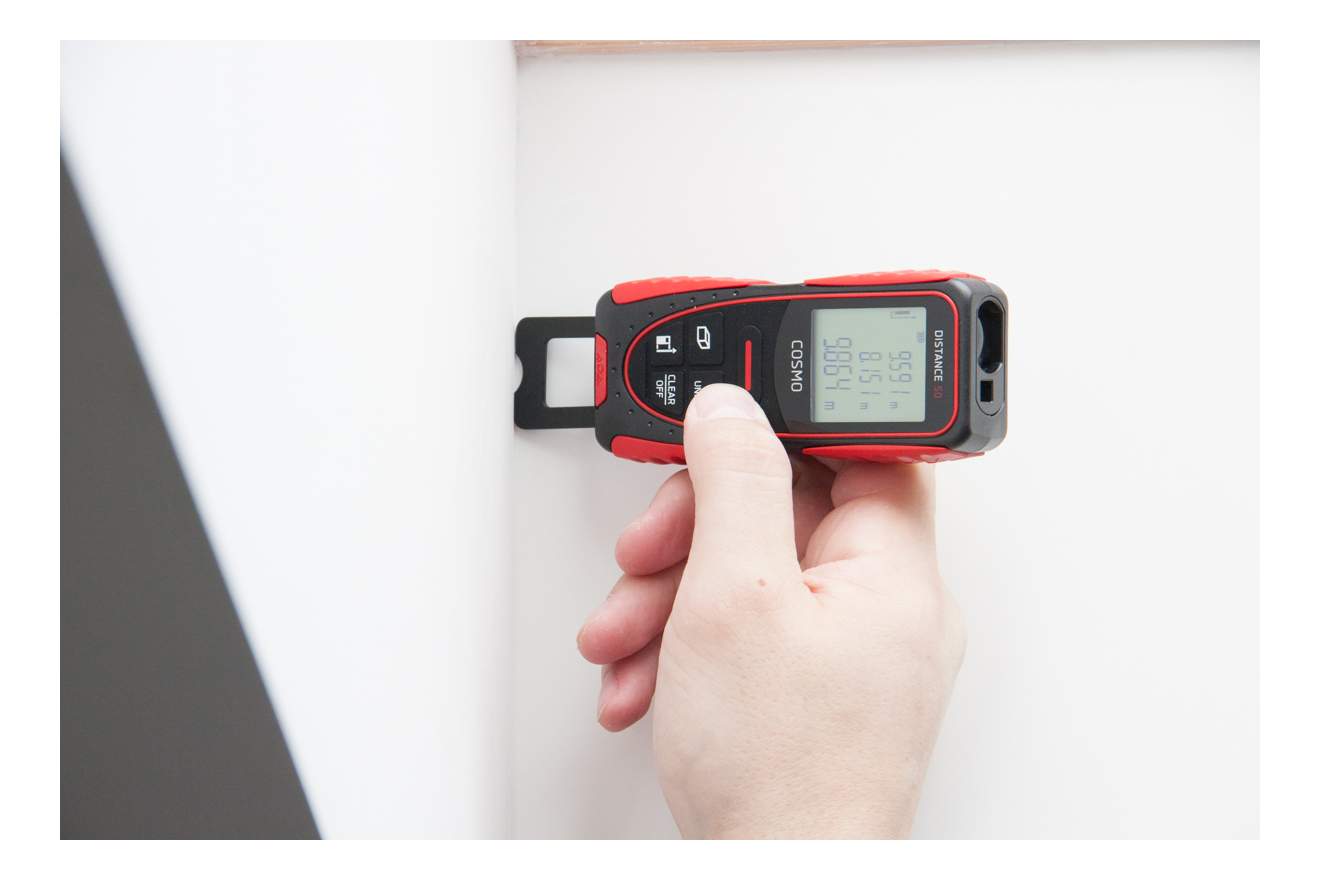

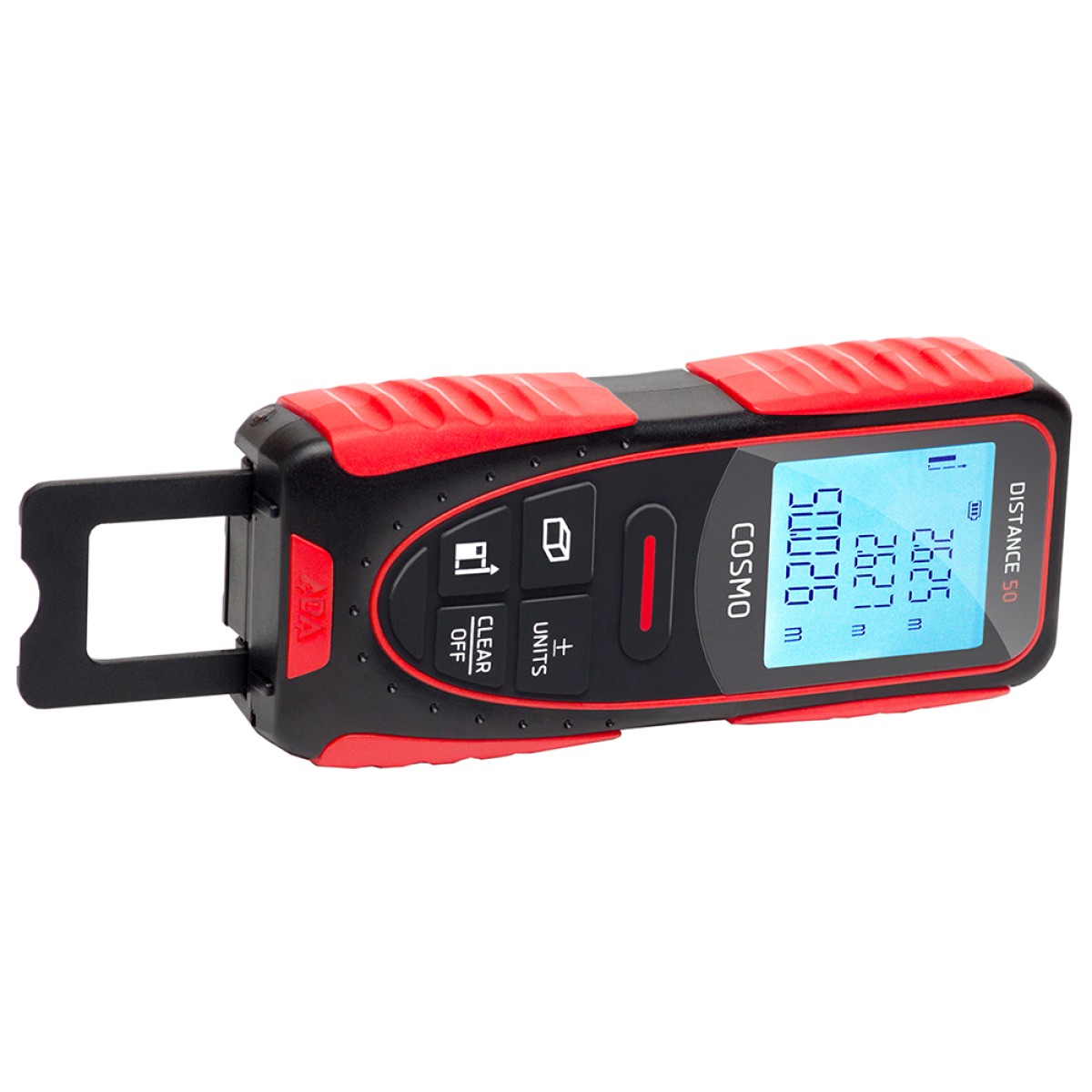

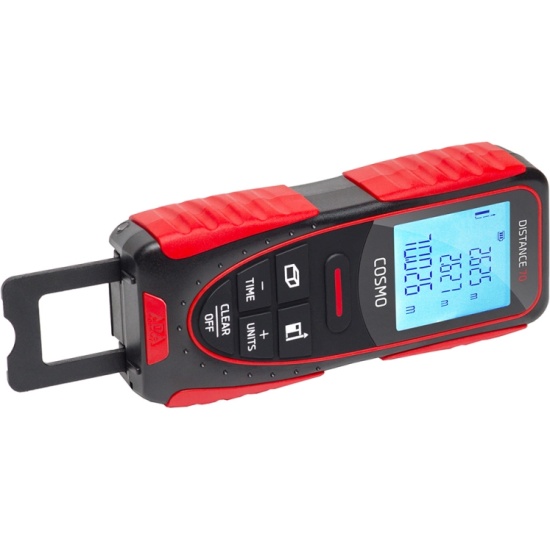

Многофункциональная позиционная скоба поможет в удобной форме проводить измерения от углов и щелей. Электронная рулетка автоматически распознает положение скобы и проводит измерения. Это гарантирует более точные измерения от труднодоступных мест.

ADA COSMO 100 работает от двух батареек типа AAA на 1,5 В. Функция энергосбережения автоматически отключает питание прибора после 180 с бездействия.

Это позволяет более рационально расходовать ресурс заряда прибора.

Контрастный трехстрочный дисплей в сочетании с яркой подсветка позволяет одинаково эффективно считывать показания как при дневном свете, так и при работе в темных помещениях.

Встроенный таймер дает возможность выполнять измерения с задержкой. Пауза помогает избежать смещения лазерной точки и повышает результативность измерений из неудобного положения, а также при замерах больших расстояний.

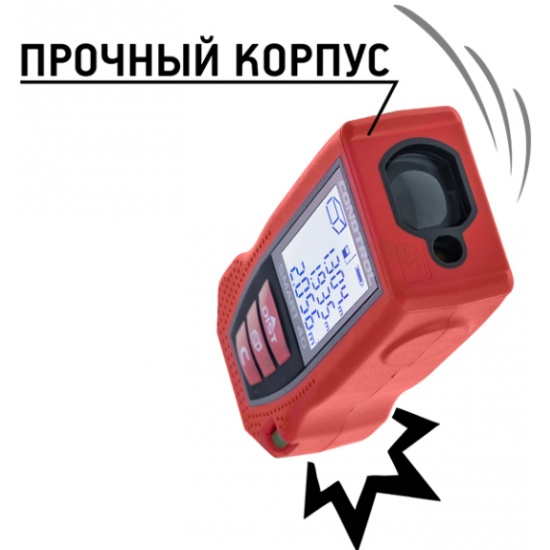

Корпус электронного дальномера выполнен из ударопрочного пластика с мягкими резиновыми вставками. Он уверенно выдерживает падения на твердую поверхность, не подвержен воздействию воды и пыли. А удобная выпуклая форма его кнопок позволяет использовать измеритель даже в перчатках.

Получить больше информации, ответов на интересующие вас вопросы, подробнее узнать об особенности модели и купить Лазерный дальномер с функцией уклономера ADA COSMO 100, артикул: A00412 по выгодной цене вы можете в нашем розничном зале или интернет магазине Ada-Rus.

ru

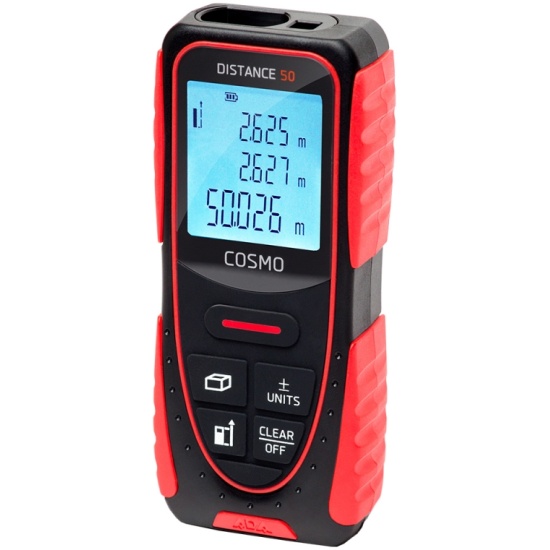

Лазерный дальномер – выбираем лучшее устройство

Перед тем, как обзавестись новым инструментом, стоит убедиться в том, что прибор полностью удовлетворит Ваши потребности. Лазерный дальномер не является исключением.

Несмотря на относительную простоту электронной рулетки запутаться в предложении довольно легко. Изобилие функций, конструктивных особенностей и различие характеристик приведет в замешательство любого.

Какой же дальномер выбрать? Разберемся по порядку, коснувшись каждой важной черты лазерного инструмента.


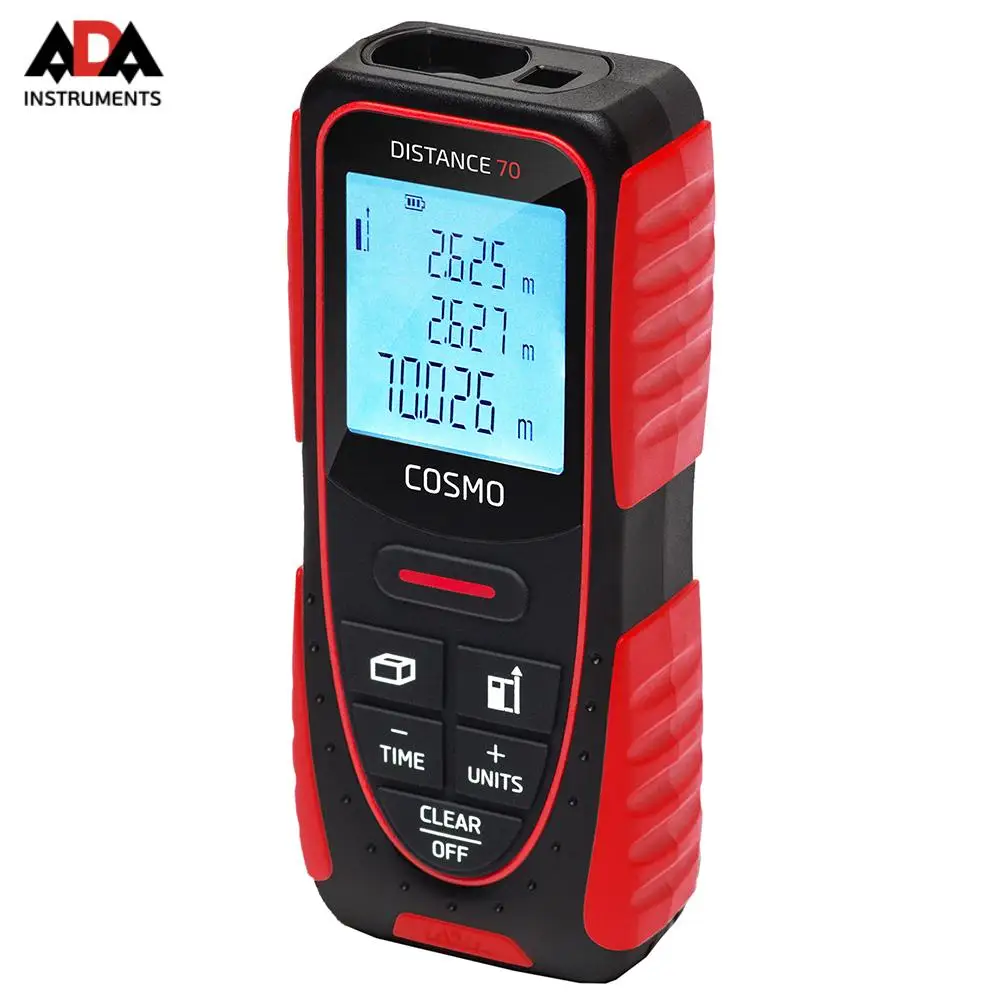

Максимальное и минимальное расстояние

Максимальное расстояние измерений – именно этот параметр стоит определить в первую очередь:
  • до 20 метров
    – достаточное расстояние для применения аппарата внутри домов и квартир;
  • от 20 до 40 метров – оптимальный выбор для работы в помещениях большой площади;
  • от 40 метров и более – такие модели используются на открытом воздухе и в сооружениях с огромным внутренним пространством (спортивные стадионы, промышленные склады, производственные ангары и т. д.)


Для измерительных приборов с расстоянием более 100 м не лишним будет использовать штатив с возможностью крепления и дополнительные аксессуары. Многие лазерные дальномеры с максимальным расстоянием более 100 м обычно оснащаются мощным видоискателем.

Минимальное расстояние будет важно для тех, кто использует прибор для измерения небольших расстояний. Хороший дальномер всегда справится с этой задачей. Но встречаются и такие модели, в которых отраженный луч на малых расстояниях не попадает в приемник.

Точность и задержка в измерении

Для получения достоверных данных важными параметрами будут точность лазерного дальномера и задержка в измерении. Большинство доступных моделей обладают погрешностью до 3 мм.

Значение превышает 3 мм? Задумайтесь – окупится ли такая экономия? Чем меньше погрешность, тем лучше. Оптимальный вариант – модели с точностью от 1 до 2 мм. Лазерные дальномеры FUBAG обладают погрешностью до 2 мм, чего вполне достаточно для большинства видов измерений.

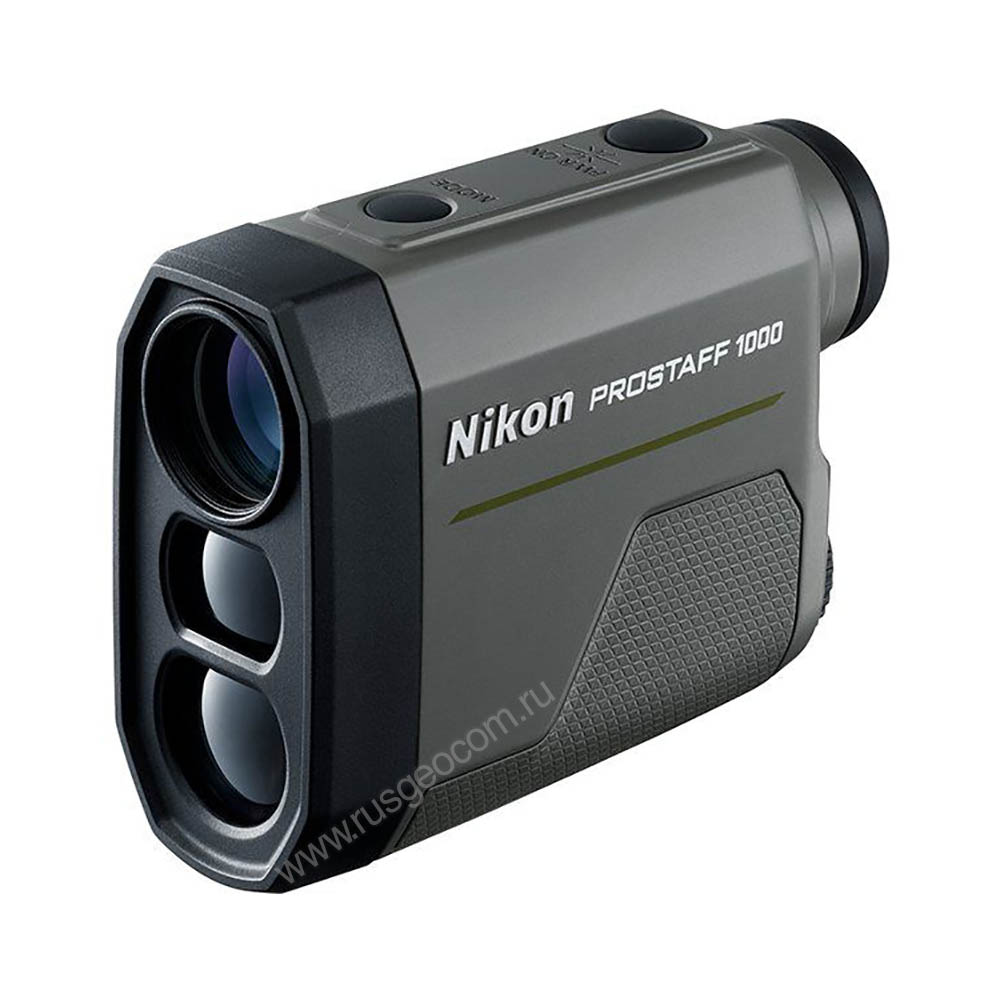

Существуют охотничьи лазерные дальномеры, в которых точность не имеет такого значения. В них погрешность доходит до 1 м.

Что же касается времени измерений, то оно должно быть минимальным. Лучше всего если данные получены менее чем за 1 секунду.


Длина волны – красный или зеленый луч?

Параметр длины волны определяет цвет лазерного луча:

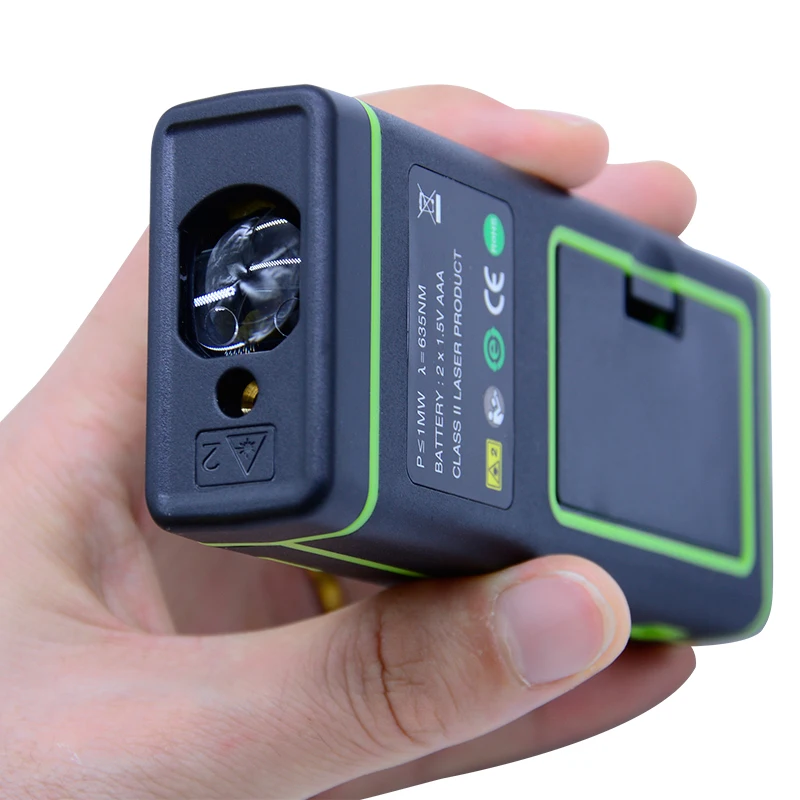

  • 635-650 нм – красный луч
  • 535-550 нм – зеленый луч

Важно! Длина волны, а соответственно и цвет луча, никак не сказываются на погрешности измерений.

Основное отличие зеленый лучше виден при ярком освещении, чем красный. Однако в окружении чаще встречается зеленый цвет, что делает точку хуже различимой. Именно поэтому дальномеры с красным лучом больше востребованы, к тому же они дешевле «зеленых» аналогов.


Степень защиты и условия эксплуатации

Для нормальной работы любой электронный инструмент должен быть устойчив к окружающим условиям. Именно поэтому при выборе лазерного дальномера нельзя избегать вниманием такие параметры как степень защиты и диапазон рабочих температур.

Маркировка IP AB указывает на степень защиты аппарата (здесь A – защита от твердых частиц, Y – устойчивость к влаге). Разобраться поможет таблица:


Степень защиты лазерных дальномеров FUBAG — IP 54. Инструменты абсолютно устойчивы к воздействию пыли и брызг.

Что же касается диапазона, то подбирать его стоит с учетом деятельности. Работаете в помещениях круглый год – вам нет необходимости переплачивать за инструмент, который работает при отрицательных температурах.


Функционал инструмента – что выбрать для работы

  • Трекинг (максимальное и минимальное расстояние). Включение функции активирует режим измерения крайних значений. Удобство заключается в том, что при трекинге проще всего определить диагональ комнаты (максимум) и перпендикуляр (минимум).

  • Разметка равных расстояний. Настройка пригодится для посадки деревьев в саду, установки столбиков для ограды и других задач.
  • Выбор точки отсчета. Измерения проводятся от задней и передней торцевой стороны или от выдвинутого упора (при его наличии).

  • Дисплей и автоматическая подсветка. Чаще всего можно встретить монохромный дисплей устройства. Его более чем достаточно для визуализации полученных измерений и работы с данными. Хорошим дополнением является подсветка, которая позволит работать даже в условиях плохой освещенности.

  • Автоматическая функция отключения лазера/экрана. От количества заряда электронного инструмента зависит время работы. Его экономия позволит существенно увеличить эффективность использования прибора.

Особую важность в современных лазерных дальномерах представляют вычислительные функции.


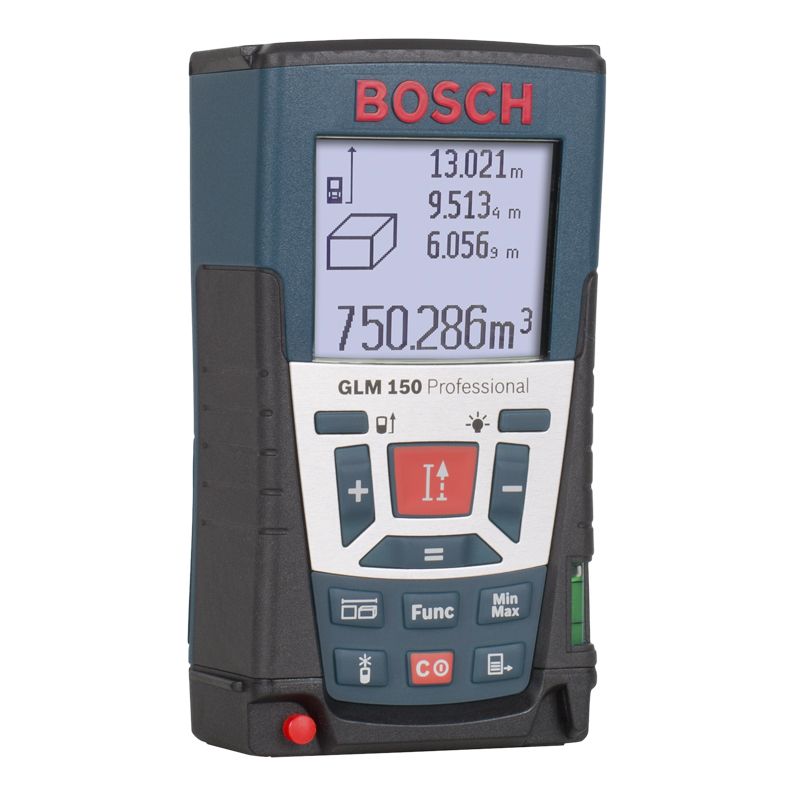

Вычислительные функции:

1. Сложение/Вычитание.

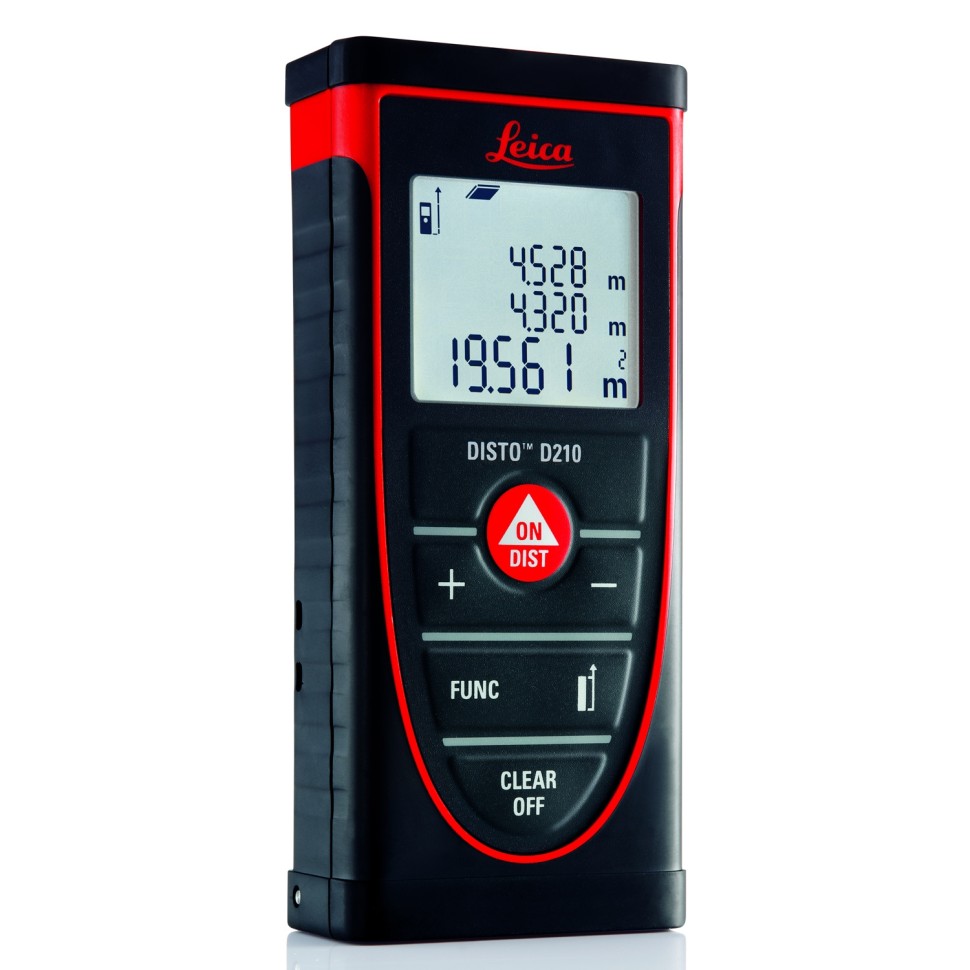

2. Расчет площади.
3. Расчет объема.

4. Вычисления по теореме Пифагора.


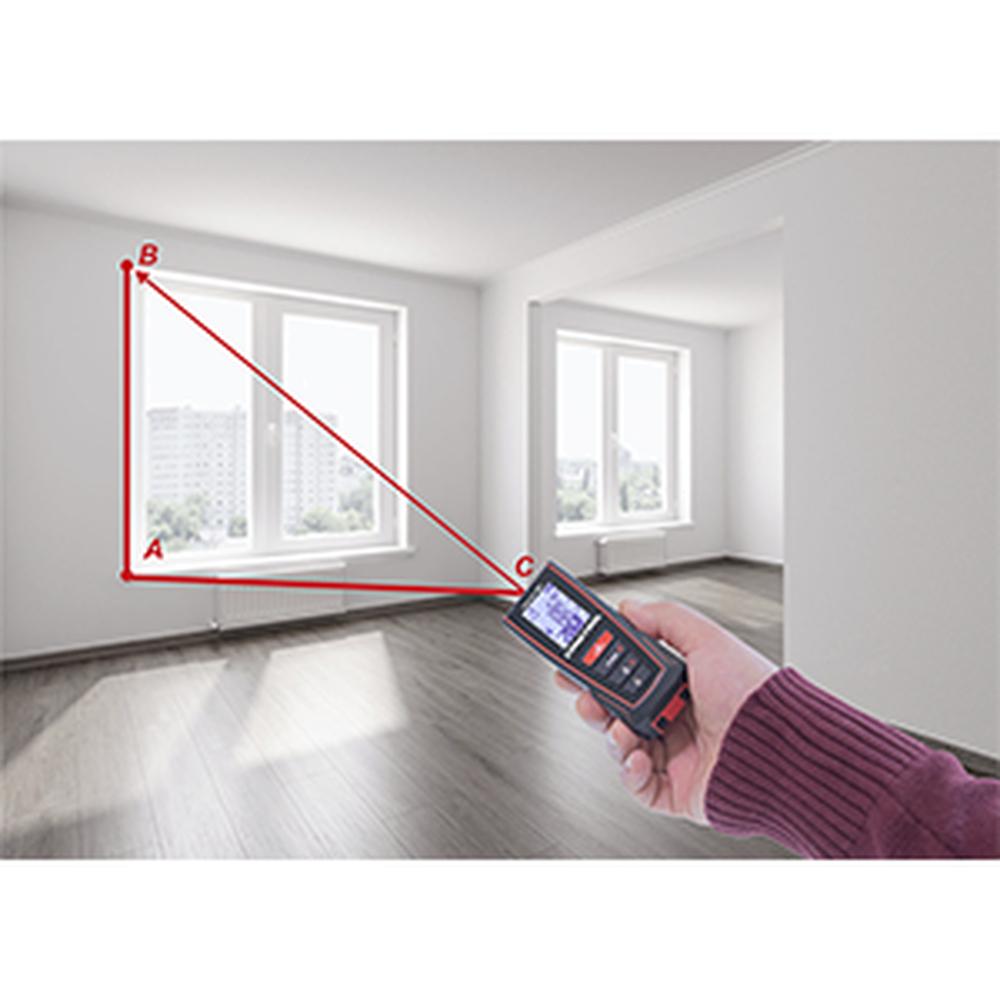

Косвенное измерение величин позволит определить расстояния в труднодоступных местах, даже при наличии препятствий. Лазерный дальномер LASEX 40 способен выполнять вычисления по теореме 4-мя способами.

5. Сумма нескольких площадей.

6. Измерение трапеции.

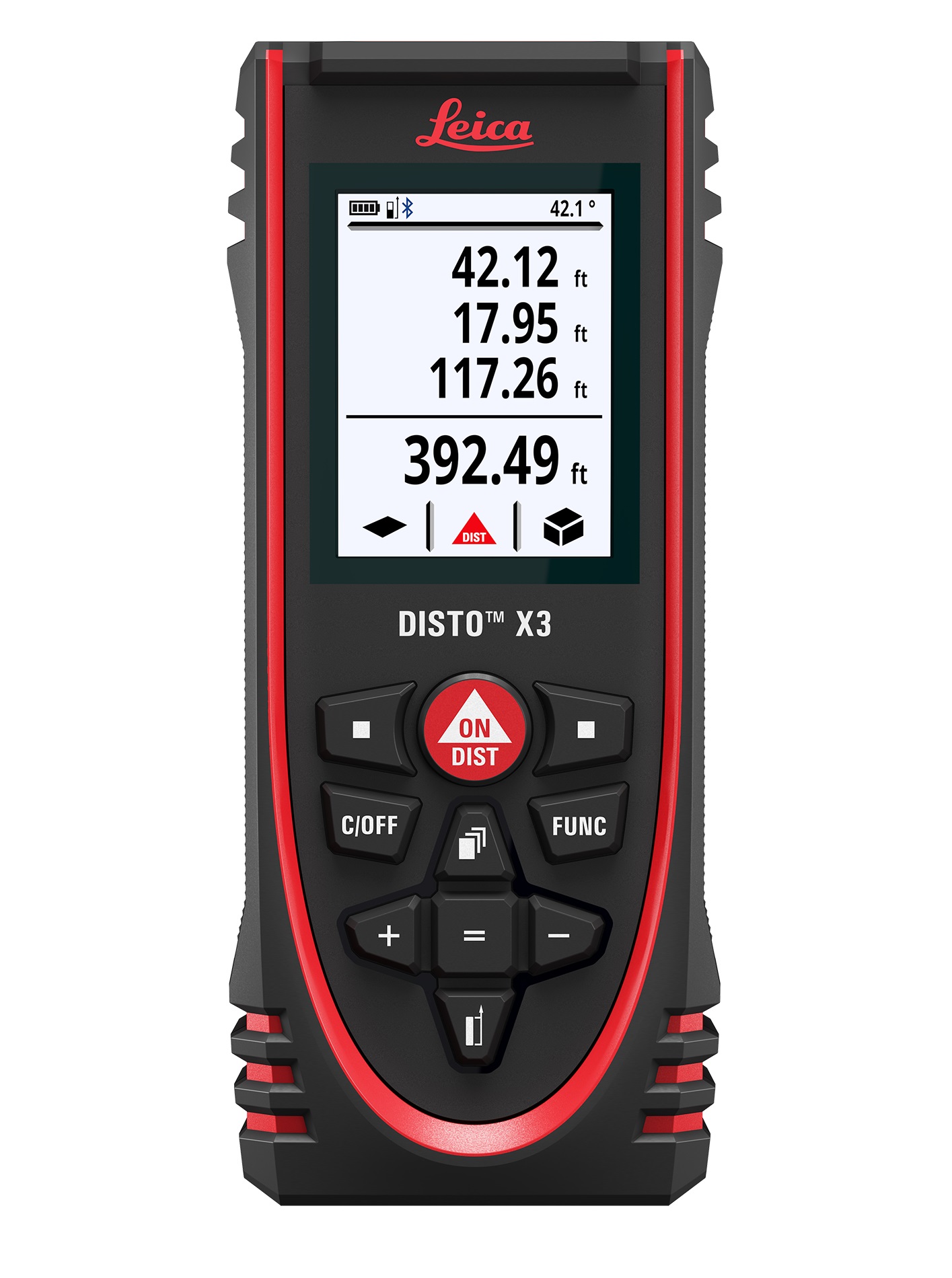

7. Подсчет углов наклона линий и плоскостей (такие дальномеры оснащены электронным уровнем (угломером)).

Дополнение к функционалу, которое будет полезно всем: от строителей до ландшафтных дизайнеров.

Отличным подспорьем в работе с вычислениями станет модуль памяти. Он предусматривает специальные ячейки, в которых хранятся полученные данные. С его помощью удобно проводить множество измерений, а также суммировать или вычитать полученные результаты.


Конструкция и дополнительные элементы

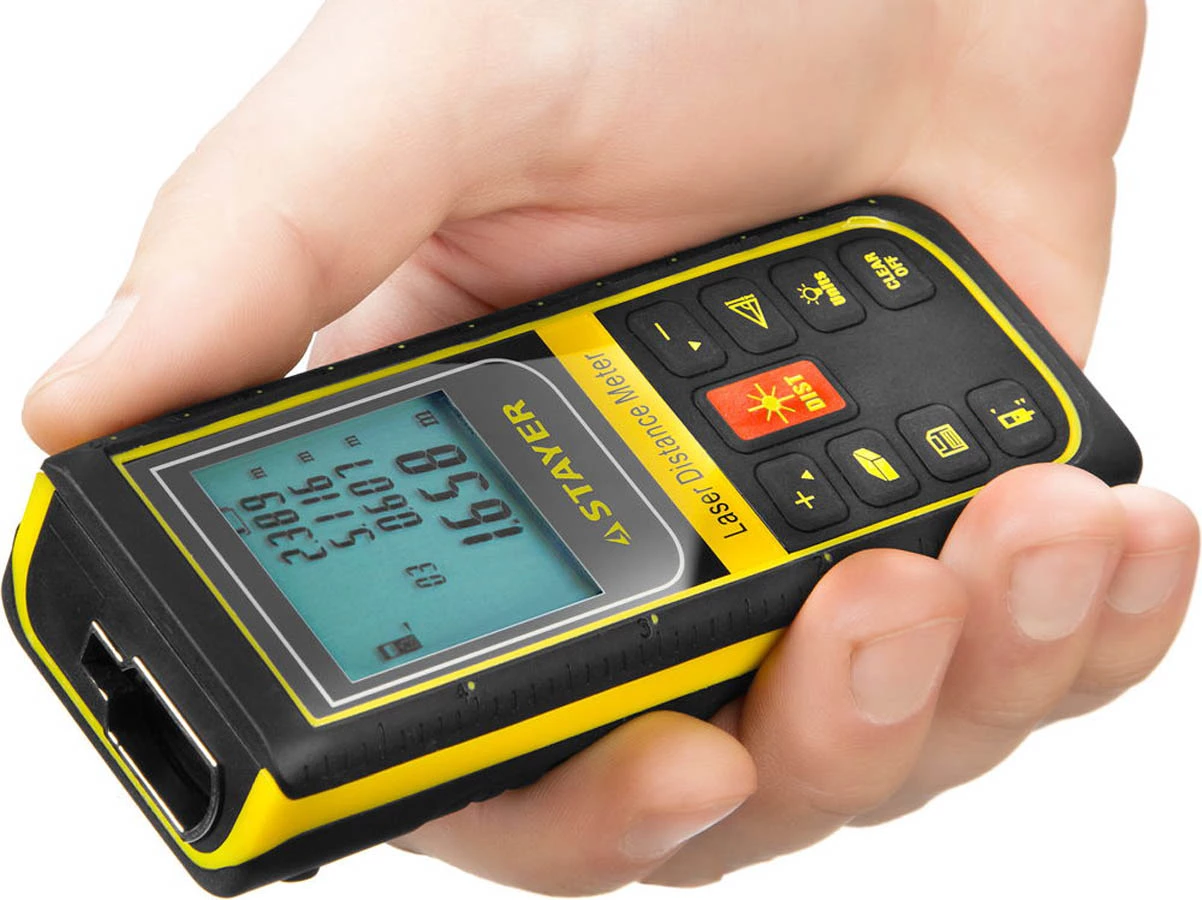

Конструкция прибора должна быть эргономичной. Удобство использования – залог продуктивности. Хорошим считается аппарат, который не скользит в руке, благодаря рельефной части корпуса. Лазерный уровень должен легко умещаться в руке и не вызывать дискомфорта при долгих измерениях.

Что же касается дополнительных элементов, то здесь могут быть:

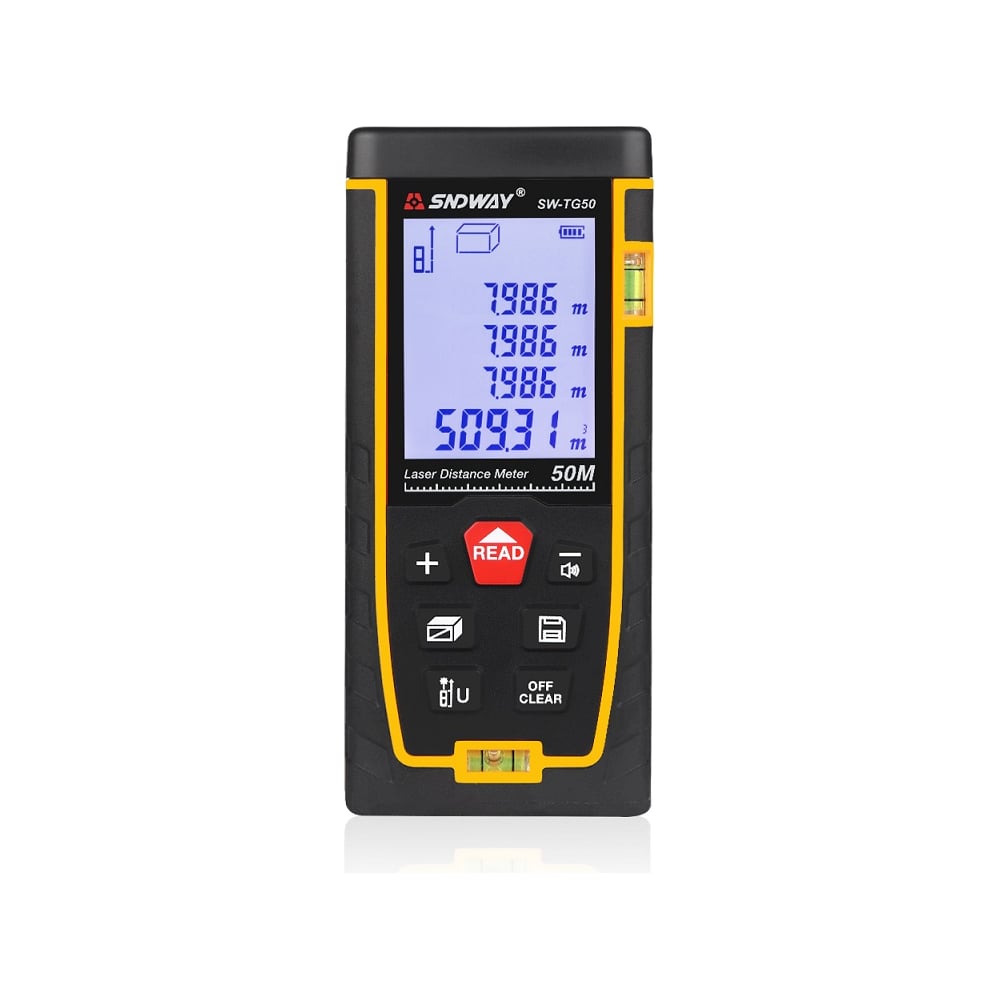

  • Пузырьковый уровень
  • Разъем под штатив
  • Упорные скобы или штыри

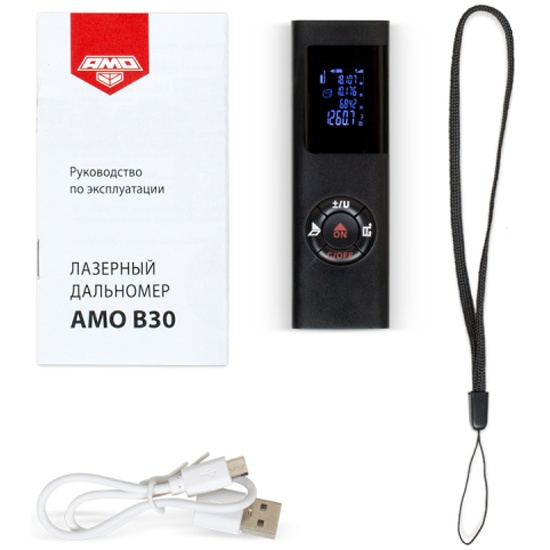

  • Отверстие для ремешка

Отверстие для ремешка присутствует у многих лазерных рулеток. Ремешок с такими приборами идет в комплекте и позволяет обезопасить инструмент от случайных падений.


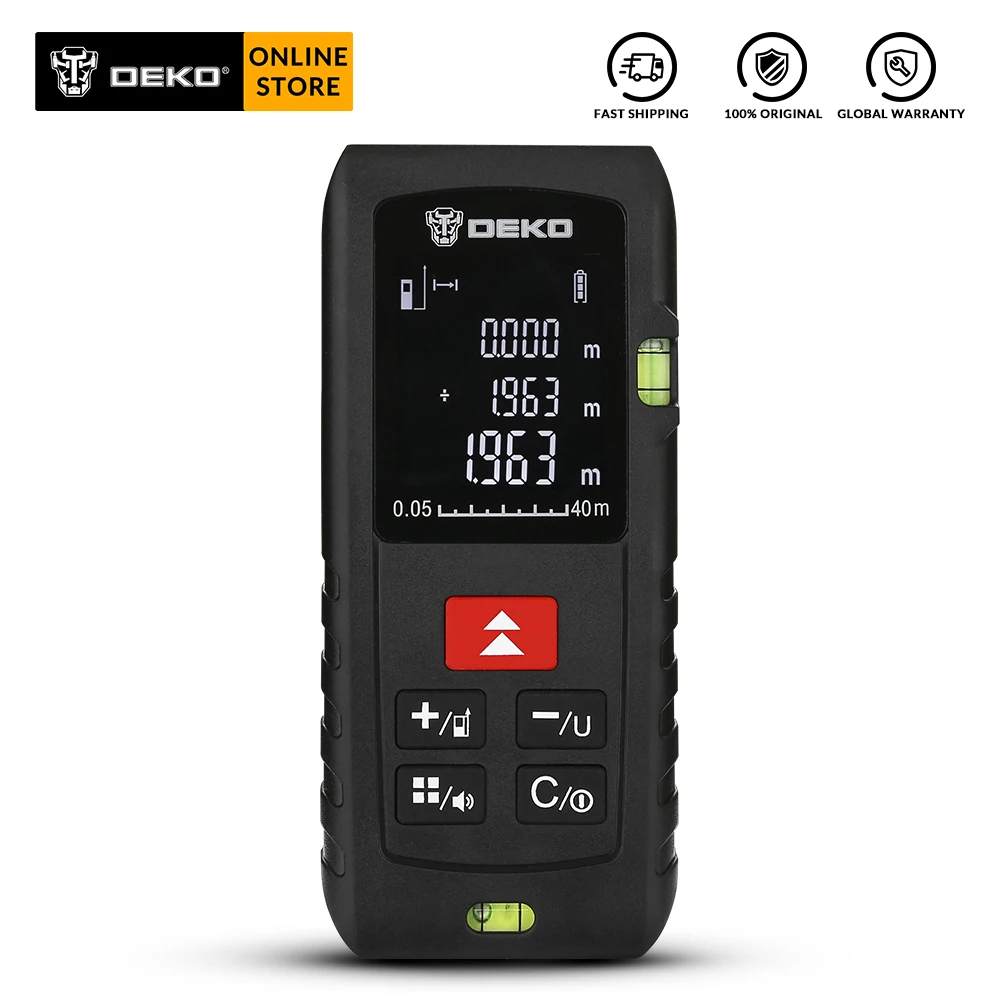

Желательно, чтобы дальномер был оснащен пузырьковым уровнем для повышения точности измерения.


Упорные скобы или штыри – дополнительное удобство для измерения диагоналей. Благодаря этим элементам у дальномера есть еще одна точка отсчета. Однако современные приборы способны не менее эффективно измерять диагонали другими способами.

Что же касается разъема под штатив, то в большинстве случаев для лазерных уровней до 60 м в нем нет необходимости. А вот «рулеткам» с максимальной длиной измерения более 100 м, он, скорее всего, понадобится.

Используйте полученные знания, чтобы сложить впечатление об идеальном устройстве под Ваши запросы. Экономия на ненужных функциях, высоких характеристиках и дополнительных элементах позволит вам выбрать лучший лазерный дальномер, который станет достойным пополнением вашего инструментария.
