Чертежи и схемы сборки

Прежде чем начать делать мебель, необходимо определиться, для каких целей она будет использоваться. Прикроватные изделия имеют огромное количество вариаций. Чертежи прикроватной тумбы для спальни своими руками возможно начертить самому, или найти в интернете на специализированных ресурсах. Общие принципы схем для всех конструкций:

1. на чертеже должно быть видно детализированный рисунок тумбочки;
2. вид фасадный и боковой;
3. проанализированы не только центральные элементы, но и мелкие предметы;
4. четко указаны размеры изделия и всех его деталей;
5. определено количество отсеков для полок.

Чертеж можно сделать самому или найти на интернет-ресурсах.

Вместе со схемой, в обязательном порядке, необходимо остановиться на размерах самой комнаты, где будет находиться мебель. Изделие небольшое, но оно должно вписываться в общую стилистику помещения. Также тумба не должна быть «втиснута» между кроватью и стеной (если только это не необходимая задумка по плану).

Схема должна быть детализирована и учитывать размеры комнаты.

Реставрация старого комода

Прикроватная тумба из дерева: разновидности и изготовление своими руками

У многих людей дома стоит старая мебель, которую жалко выбрасывать. И не нужно этого делать, ведь можно самостоятельно отреставрировать старый комод.

Для этого потребуется:

• Наждачная бумага (крупнозернистая и мелкозернистая)
• Грунтовка
• Краска по дереву
• Декоративные элементы или трафареты
• Лак.

Процесс выполнения:

• Открепить имеющуюся фурнитуру
• Очистить предмет от загрязнений
• Снять старую краску при помощи наждачной бумаги. Сначала используется крупнозернистая. С ее помощью снимается старый слой покрытия, а мелкозернистой бумагой нужно выровнять очищенную поверхность.
• При помощи пылесоса избавиться от пыли
• Протереть поверхность влажной тряпкой
• Нанести грунтовку на всю поверхность комода и дать просохнуть
• Окрасить комод в желаемый цвет. Лучше нанести 2 слоя, но необходимо тщательно их высушить.

При помощи декоративных элементов или трафаретов украсить комод. Изготовить трафарет можно при помощи плотной плёнки.

Распечатать или нарисовать на бумаге понравившийся рисунок, после чего перенести его на плёнку и вырезать канцелярским ножом по контуру. Полученный трафарет можно прикладывать к высушенной поверхности и заполнять краской вырезанное пространство.

Необязательно выкидывать на помойку старую мебель можно подарить ей новую жизнь!

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Изготовление скамеек из дерева своими руками

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

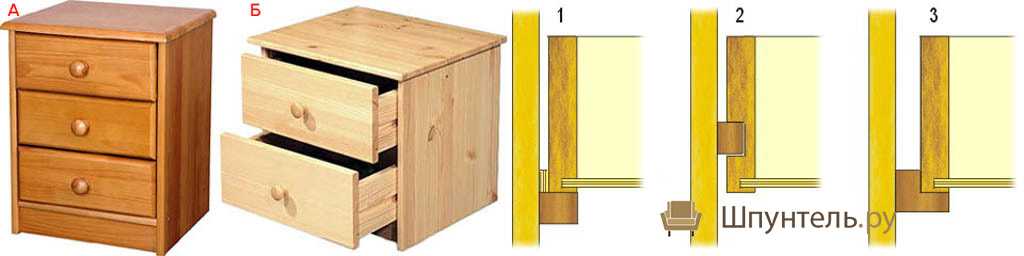

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

• Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
• Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

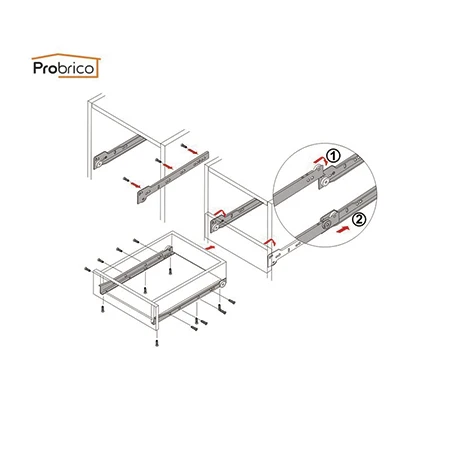

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Из чего делают тумбы?

Изготовление садовой мебели из дерева своими руками

Тумбочка из дерева может быть изготовлена из любой подходящей для мебели древесины, напр. такой же, как для табурета или стола, а также из фанеры, ламината, МДФ. Толщина досок – 12-40 мм смотря по конструкции. На шканты, черепные бруски, деревянные направляющие и царги каркаса тумбы-шкафчика лучше все же брать твердое плотное дерево – дуб, бук, березу; в последнем случае также и на столешницу, т.к. на таких тумбочках работают и нагружают их тяжестями.

Тыльную сторону щитовых тумбочек чаще всего обшивают тонкой, 4-6 мм, ЛДСП, пришпилив мебельным степлером. В дешевой мебели из ЛДСП делают и днища ящиков, но для себя так не надо: проседает, выползает из пазов или срывается с «черепков».

Дверцы тумбочек подвешивают чаще всего на скрытых регулируемых мебельных петлях, но под них нужно выбирать фрезой лунки в досках от 20 мм толщиной. Если ставить скрытые петли нет возможности или желания, то дверцы подвешивают на рояльных петлях. Дверцы тумбы на карточных петлях скоро перекашиваются вследствие малого размера петель и малой глубины сверловки под крепеж.

Об отделке

Тумбочка не является значащим предметом интерьера, поэтому тратиться на дорогую отделку смысла нет. Готовую, оструганную и ошкуренную до гладкости, тумбу в жилую комнату лучше всего оклеить самоклейкой под дерево и дважды покрыть акриловым лаком. Тогда ее и опытный краснодеревщик сразу не отличит от «настоящей» с фанеровкой, а пленка под акрилом на прямом свету продержится не менее 10 лет.

Принцип сборки ящика

Ящик без фасадного элемента, который и собирается первым, представляет собой днище с прикрученными к нему тремя стенками. В заводских тумбах дно делается из оргалита (твёрдого ДВП). Выбирается этот материал не потому, что так лучше, а потому, что в массовом производстве так дешевле.

1. При самостоятельной работе в домашних условиях гораздо удобнее для изготовления днищ применить тот же материал, что и для стенок – ЛДСП толщиной 16 мм. Одного листа, площадь которого составляет порядка 4 м², хватит на всю тумбочку.

Крепление боковых стенок ящика на конфирматы

Крепление фасада на эксцентриковую стяжку

2. Столь толстый листовой материал используется для того, чтобы соединения перпендикулярно расположенных элементов, которые выполняются на конфирматах, были наиболее прочными.

3. Конфирматами именуют, так называемые, еврошурупы с цинковым покрытием, имеющие тупой на конце стержень и потайную головку. Эти метизы очень удобны тем, что не требуют скрупулёзной точности разметки.

Примечание. Хоть конфирматы и уходят в потай, но всё же места их установки остаются видны. Для фасадов это недопустимо, поэтому для их крепления следует использовать эксцентриковые стяжки, под которые нужно очень точно произвести разметку.

Как это делается, смотрите ниже.

Детализация соединений

Для наглядности предлагаем инструкцию в картинках, а про необходимый инструмент будем упоминать по ходу комментариев.

Таблица 1. Сборка ящиков

Шаг 1 — Приспособление для разметки под стяжку

Шаг 2- Разметка под крепление

Шаг 3 — Принцип работы с кондуктором

Шаг 4 — Сверление торцевого отверстия через кондуктор

Шаг 5 — Разметка второго отверстия

Шаг 6 — Сверление отверстия под головку эксцентрика

Шаг 7 — Установка эксцентрика в отверстие

Шаг 8 — Сначала задняя стенка

Шаг 9 — Кондуктор для сверления отверстий под крепёж

Шаг 10 — Крепление задней стенки на конфирмат

Шаг 11 — Крепление боковой стенки

Шаг 12 — Так будет выглядеть готовый ящик

Монтаж направляющих

Собирать корпус тумбы и устанавливать на стойки роликовые механизмы лучше после того, как все ящики будут готовы. У вас ведь не механизированное производство, и вполне могут быть погрешности в размерах. Поэтому, чертёж чертежом, а разметку на стойках под крепление полозьев нужно делать, замеряя высоту фасадных элементов ящиков по факту.

Таблица 2. Монтаж направляющих

Шаг 1 – примерка ролика

Шаг 2 – разметка на ящике под направляющую

Шаг 3 – разметка под ящики на боковине тумбы

Шаг 4 – продолжаем разметку

Шаг 5 — Разборка направляющей на две составные части

Шаг 6 — Намётка точек крепления направляющей

Шаг 7 — Фиксация ходового механизма шурупами

Обратите внимание. крепятся направляющие через продолговатые вертикальные отверстия

В какое отверстие крепить

Сборка выдвижного ящика при помощи шкантов и минификсов

В данной статье описывается метод сборки выдвижного ящика из готовых заводских деталей, с размеченными отверстиями под шканты, минификсы и конфирматы. Из этого материала вы узнаете как собрать выдвижной ящик самостоятельно и легко сможете это сделать своими руками.

Обставлять свое жилище мебелью человек стал еще со времен постройки первого дома. Постепенно появлялись скамьи, столы, лежанки, которые со временем трансформировались в комфортные диваны, шкафы и кровати.

Было время, когда простой деревянный стул поражал своей изысканностью и красотой. Потом наступила эра унификации и все предметы мебели стали выполнять только свое функциональное назначение.

Но непреодолимое желание человека жить в комфорте и уюте заставляло искать новые формы и воплощать оригинальные идеи. Настоящим выходом стало производство корпусной мебели, в которой гармонично объединились привлекательность и простота, индивидуальность и доступность.

Теперь не составляет труда найти необходимое изделие, требуется только сноровка в его сборке и умение разбираться в мебельных деталях.

Много вопросов в этом деле почему-то возникает в частности при сборке ящиков, например для шкафа или комода, особенно если крепежными деталями являются минификсы. Разберемся?

Инструменты и материалы, необходимые для сборки

Прежде чем приступить к сборке мебели, во избежание сюрпризов, следует проверить комплектацию приобретенных материалов и крепежных элементов, находящихся в коробке.

Наименование и количество указано в приложенной инструкции. Как правило, в комплекте находятся следующие детали.

• Плиты из древесной фанеры, раскроенные по требуемым размерам. Стенки, крышка, основание изделия, а также фасадная, боковая и задняя часть выдвижных ящиков. Дно ящиков и задняя стенка тумбочки, часто выполнены из более тонкого материала.
• Ножки или колесики для основания.
• Элементы для крепления деталей между собой: деревянные шпунты, специальные винты для дерева, саморезы и мелкие гвозди.
• Фурнитура (ручки и направляющие рельсы).

Инструмент, который потребуется

Чтобы собрать тумбу, позаботьтесь о таких инструментах.

• Отвертка крестовая для винтов. Если производитель для крепления предложил использовать специальный евровинт, то в комплекте должен находиться шестигранный ключ.
• Молоток.
• Шуруповерт.

Какие инструменты нужны

Для самостоятельной сборки кухонных секций и их установки на месте потребуется следующий инструментарий:

• Шуруповерт с насадкой и битами под отвертки. При отсутствии электроинструмента его может заменить обычный набор отверток.
• Электродрель со сверлами или коловорот (ручная дрель).
• Перфоратор (при наличии бетонной или кирпичной стены).
• Электролобзик либо болгарка с дисками по дереву. При отсутствии электроинструментов подойдет набор ручных пил-ножовок.
• Шестигранный ключ для установки крепежных элементов.
• Вспомогательные инструменты (молоток, киянка, измерительная рулетка, уровень).

Для сборки гарнитура понадобятся инструменты.

Подбор инструментов производится, исходя из способа крепления всех элементов и доступности фурнитуры.

Крепление мойки

Для самостоятельного монтажа хорошо подойдет накладная мойка. Сложный вид врезных изделий требует специальной сноровки и опыта. Накладные же мойки устанавливаются поверх тумбы, что не требует особых монтажных навыков. Производится это следующим образом.

Накладная мойка устанавливается поверх тумбы.

Устанавливается подготовленная под мойку тумба. При сборке тумбы на верхних торцах устанавливаются Г-образные уголки из пластика с пазами, на которые насаживаются края раковины.

К раковине присоединяется кран, смеситель и сифон. Все это производится до накладывания собранной мойки на тумбу. Монтировать вышеперечисленные детали мойки навесу крайне неудобно.

Сначала нужно подготовить тумбу под мойку.

Собранная мойка накладывается сверху на тумбу путем помещения краев раковины в пазы, прикрепленных к торцам тумбы уголков. При желании выполнить жесткую фиксацию мойки на верхнюю кромку тумбы наносится герметик. Также скрепление может производиться механическим способом с помощью шурупов или саморезов.

Подключаются водно-канализационные коммуникации. Гибкие подводки от холодной и горячей воды подсоединяются к смесителю, а канализационный патрубок соединяется с выходным отверстием сифона.

К мойке подводятся все нужные коммуникации.

Сборка коробки гарнитура

Любой кухонный гарнитур обязательно имеет шкафы, тумбы, ящики и секции, основой которых является короб из четырех досок. Такие коробки могут быть напольными, настенными или имеющие в качестве опоры только поверхности других мебельных элементов. При сборке коробов рекомендуется придерживаться следующих инструкций:

1. Боковины короба крепятся ко дну и верху на конфирматы. Под эти специальные «шурупы» в скрепляемых поверхностях заранее просверливают соответствующие по размеру отверстия. Обычные гвозди и шурупы не подходят для качественной и долговечной стяжки деревянных поверхностей.

   Применение мебельных саморезов допускается в качестве скрепления только в маленьких коробках, которые не рассчитаны на большую нагрузку от помещенной в нее кухонной утвари.

2. Если при заводской сборке отсутствуют отверстия и метки для установки держателей полок и приемных направляющих, то самостоятельно места установки фурнитуры выводятся с помощью уровня. Все конструкционно связанные пары держателей или направляющих должны лежать в строгой горизонтальной плоскости.
3. При расчете способа монтажа коробки необходимо учитывать, что конфирматы должны скреплять доски в горизонтальном положении. Если после окончательной установки короба конфирматы окажутся в вертикальном положении, то сила гравитации может сделать такое крепление весьма ненадежным.
4. В качестве задней стенки небольшого короба обычно выбирают тонкий лист из ДСП или фанеры. Такой лист пристегивается к задней части короба с помощью многочисленных мелких гвоздиков или обшивается строительным степлером. Использовать толстые задние стенки в малых коробах нерационально, за исключением некоторых видов декоративных секций гарнитура.

Также важно знать, что диагонали собранного короба должны быть равны. Это будет свидетельствовать об их изначальной соразмерности и правильном позиционировании по отношению друг к другу

Если диагонали не равны – значит, при монтаже была нарушена геометрия короба либо при первоначальной примерке стенок были упущены расхождения в размере досок.

Диагонали короба должны быть равны.

Сборочный чертеж комода

Если без 3D проекта можно обойтись, то чертеж нужно делать обязательно. Ведь именно по его схеме вы будете собирать свой комод.

Для создания сборочного чертежа можно воспользоваться карандашом и линейкой, но лучше делать его в электронном виде с помощью специальных программ по черчению Компас 3D или AutoCAD.

Такой чертеж еще удобен тем, что в самой программе (Компас 3D), инструментом «отрезок»  вы легко можете определить размеры любой отдельной детали, которые нам понадобятся для составления деталировки изделия. Подробно по работе с программой написано здесь.

На чертеже комода нужно показать минимум два вида: «спереди» и «сбоку» или «сверху». Это даст вам полную картину всех необходимых деталей и отступов.

Важные размеры и отступы:

• Толщина плиты (ДСП и МДФ) – 16 мм,
• Толщина направляющей (между боковиной ящика и стенкой комода) – 13 мм,
• Зазор между задней стенкой комода и задней стенкой выдвижного ящика – 10 мм минимум,
• Длина выдвижного ящика меряется по его боковине и при ее определении отталкиваются от длины направляющих (от 200 мм и до 800 мм, с шагом в 50 мм)
• Размер вкладного фасада: от общих габаритов 3 мм на зазор и 2 мм на кромку (по 1 мм на каждый торец).

В качестве примера вы можете скачать чертеж комода, который мы разбираем в данной статье.

Ссылка на скачивание:

Структура тумбы

Любая тумба относится к категории корпусной мебели, у которой функциональным является внутреннее пространство. В её корпусе может вмещаться несколько выдвижных ящиков. Но, учитывая, что речь о предмете мебели, который не может быть выше стола, таких ящиков, которыми было бы удобно пользоваться, обычно не бывает более трёх. Тумба может быть приставной, но в нашем случае отдано предпочтение более удобному варианту на роликах.

Габариты корпуса тумбы

1. Наиболее оптимальные габариты изделия вы можете видеть на фото сверху. Ну а высоту ящиков следует определить путём деления высоты тумбы на три.
2. Не забываем учесть и необходимые зазоры между ними, которые оптимально составляют 3 мм. То есть, если у вас три ящика, то нужно учесть четыре зазора: по одному сверху и снизу, и два между ящиками.

Эскиз, выполненный от руки

В любом случае, работу нужно начинать с чертежа, на котором будут просчитаны и указаны все размеры. Он поможет не только лучше ориентироваться в работе, но и точно посчитать количество расходного материала и фурнитуры.

Установка ножек на кухонную мебель

Задача ножек любой мебели — равномерно распределять нагрузку на его дно. Посуда и бытовые приборы часто создают своим весом разное давление на части конструкции. Неправильная установка ножек может привести к поломке и обрушению шкафа. Поэтому при монтаже ножек необходимо учитывать следующие правила:

• Если длина дна не превышает 80 см, то оптимальное количество ножек равно четырем. Когда длина днища больше 80 см, то устанавливаются две дополнительные ножки. На более длинных мебельных конструкциях рекомендуется устанавливать по паре ножек на каждые дополнительные 40 см.
• От краев днища ножки обязаны монтироваться минимум на 5 см. в глубину, но не более чем на 10 см. Каждая ножка является своеобразным центром тяжести. Слишком близкое расположение к кромке или к середине днища шкафа нарушит правильное распределение веса.
• Ножки гораздо удобнее монтировать на днище до основной сборки всего короба.

Ножки должны равномерно распределять нагрузку на мебель, поэтому устанавливать их нужно по правилам.

Сборка тумбочки — сборка тумбы под телевизор и не только!

Многие предметы мебели поставляются мебельным предприятием в разобранном виде. Это облегчает транспортировку изделий и предохраняет их от повреждений в процессе доставки.

Для того, чтобы из отдельных элементов качественно собрать красивую мебель, которая будет долго радовать своим внешним видом и функциональностью, следует пригласить профессионалов, которые справятся с этой задачей быстро и с соблюдением всех технологических этапов сборки.

Квалифицированными мастерами компании «Проблем-в-Доме.НЕТ» сборка тумбочки, кухонного или спального гарнитура, стенки или любого другого вида мебели будет выполнена в полном соответствии инструкциям предприятия-изготовителя. Заказать данную услугу можно по тел. 8 (499) 322-13-11.

Сборка тумбы с ящиком начинается с отбора деталей, которые соединяются друг с другом в первую очередь. Для этого используется конфирмат, угловая струбцина и другие детали. Поэтапная сборка тумбочки с выдвижными ящиками выглядит следующим образом:

1. Собираются ящики, к которым крепятся полозья, представляющие собой роликовые направляющие.

2. Монтаж короба. В соответствующие отверстия устанавливаются полкодержатели. К линиям крепления направляющих на стенках короба крепятся вторые полозья, входящие в комплект направляющих элементов.

3. С помощью конфирмата, вкручиваемого в имеющиеся для этого отверстия, производится соединение дна и двух стоек.

4. Крепятся верхние ребра, которые затем с помощью шурупов будут соединены со столешницей.

5. К стенкам короба прибивается изготовленная из ДВП задняя стенка. Для этого применяются гвозди или шурупы, которые располагают примерно на расстоянии 100 мм друг от друга.

6. Установка ножек на дне тумбочки.

7. Расположение выдвижных ящиков на места.

8. Монтаж фасадов.

В такой последовательности выполняется и сборка кухонной тумбы, входящей в кухонный гарнитур. Прежде всего детали сортируют, отбирая подлежащие первоочередному соединению между собой. Сверление отверстий производится после аккуратного совмещения и фиксации деталей.

Сборка тумбы под телевизор

Сборка тумбы под телевизор предусматривает соблюдение следующих требований:

— Удобство подведения электропроводки к телевизору и другим расположенным на тумбе приборам;

— Соблюдение необходимых параметров для свободной циркуляции воздуха вокруг оборудования, расположенного в тумбе;

— Возможность соблюдения требующихся мер предосторожности и простоты ухода за приборами.

Перед тем, как собрать тумбу, из упаковки достается и раскладываются по позициям элементы мебельной фурнитуры, представленные эксцентриками, направляющими для ящиков, деревянными шкантами, полкодержателями. По своим этапам сборка тумбы этого вида выполняется аналогично уже рассмотренным видам мебели. Ее отличительной особенностью является обеспечение достаточной циркуляции воздуха во внутренних частях изделия, предназначенных для установки электронного оборудования, и рациональное размещение питающих электрических кабелей.

Создание отверстия для кабельной заглушки

В изделиях некоторых производителей не имеется готового выреза на поверхности задней стенки тумбы, предназначенного для ввода кабеля. Для создания отверстия в стенке из ДСП применяется коронка для сверления. Для регулирования его размера и оформления края получившегося среза вставляется декоративная заглушка. После сборки тумбочка выставляется по уровню, ножки выводятся на требуемую высоту. При установке телевизора на тумбу производится крепление подставки к нему и вывод кабелей через отверстия к идущим вместе с ним дополнительным приборам.

Нужно собрать тумбу? Обращайтесь!

Для того, чтобы мебель стала настоящим украшением интерьера помещения, она должна быть не только со вкусом подобрана, но и правильно собрана. Если сборка производится самостоятельно, часто приходится сталкиваться с ее отрицательными последствиями: с трудом открываются дверцы, постепенно расшатывается корпус мебели, при открывании ящиков раздается неприятный скрип, иногда они просто вываливаются. Конечно, такие последствия не могут радовать хозяев гарнитура, каким бы красивым он ни был.

Обезопасить себя от подобных неприятностей можно, воспользовавшись возможностью профессиональной сборки мебели. Это обеспечит долгое использование и прекрасный внешний вид приобретенных изделий. Собрать их правильно самому значительно сложнее из-за отсутствия соответствующих навыков и инструментов, замысловатости схемы сборки, необходимости использования посторонней помощи, вероятности допустить ошибку, которая может испортить внешний вид изделия. Опытные мастера нашей компании умело выполнят поставленные им задачи с использованием профессионального инструмента.

Изготовить прикроватную тумбочку — FineWoodworking

Описание: Это милый маленький проект, который не только весело делать, но и полон испытаний и уроков по созданию прочных столярных изделий из деликатных деталей. У него растопыренные конические ножки, угловые шарниры и асимметричные ящики. Поскольку детали очень тонкие, прочность конструкции зависит от хорошо спроектированных врезных и шиповых соединений. Гаррет Хак покажет вам, как строить фигуру и работать с углами и сужениями.

Я люблю собирать маленькие столы. Они не только веселые, быстрые в изготовлении и полезные (или продаваемые), но также идеально подходят для опробования новых дизайнов и техник. В моем обучении я обнаружил, что они являются идеальными проектами для улучшения навыков работы с ручным инструментом и столярного дела.

Этот милый столик наполнен уроками и испытаниями. Это также отличная демонстрация для создания прочных столярных изделий в деликатных частях. Он имеет растопыренные конические ножки, слегка наклонные соединения и два асимметричных ящика, которые подходят для не совсем квадратных карманов. Я покажу вам, как собрать эту деталь, и дам советы, как работать с углами.

Сначала сузьте и врежьте ножки

Освободите место для выступа шипа. Вырезав пазы, Хак вырезает наклонный скат в верхней части паза, чтобы разместить выступ шипа. Он использует долото.

Ножки сужаются сверху вниз. Перед их вырезанием неплохо сделать выкройку в натуральную величину из тонкого материала. Выкройка должна показывать расположение столярных изделий, а также расположение ножек.

Я обвожу шаблон на ложе и вырезаю конусы на ленточной пиле. Затем я убираю следы пилы и уточняю конусность с помощью сглаживающей рубанка. После того, как все четыре ноги сделаны, я играю с их расположением, чтобы выбрать лучшие лица для шоу. Затем я отмечаю ножки, чтобы сохранить правильную ориентацию при резке столярных изделий.

Я решил сделать пазы шириной 5⁄16 дюймов для этих прекрасных ножек, что позволило сделать достаточно прочные шипы, но не ослабить ножки, как могли бы сделать пазы шириной 3⁄8 дюйма там, где два паза пересекаются в задней ножке. Чтобы максимизировать сопротивление скручиванию, шипы моего фартука максимально широки, почти на всю высоту фартука. и чтобы сохранить общую прочность паза, верхняя часть намного мельче и расположена под углом, чтобы принять изогнутую часть шипа.

Большую часть паза я вырезал на горизонтальном пазовом станке, а неглубокую угловую часть вырезал вручную с помощью долота. Вырезав шесть пазов для фартуков, я также вырезал пазы для нижней направляющей ящика, чтобы позже можно было вырезать шипы направляющих с той же настройкой, что и для фартуков.

Подгонка фартуков к уголку ноги

Для направления работы долотом он надрезает стену пандуса рубанком, совмещая ее со стенкой паза.

Ножки не только заужены, но и расставлены. Чтобы создать раскос, я обрезал концы фартуков под углом 2 1/2°, используя угловой упор моей настольной пилы. Прежде чем приступить к работе с шипами, я использую самодельный самодельный материал, чтобы зашпаклевать нижние края фартуков и нижней направляющей ящика.

Я обрезал щечки шипа с помощью приспособления для нарезки шипов настольной пилой, а затем я обрезал выступы с плоскими фартуками на настольной пиле. Я совмещаю скошенные концы фартуков с забором, что создает идеально скошенные плечи. Я вырезал и подгонял выступы шипа, используя ручную пилу и долото.

Направляющая ящика тоже расположена под углом

Когда фартуки наколоты на шипы, я насаживаю нижнюю направляющую на шипы с помощью приспособления для нарезания шипов настольной пилой. здесь шип слегка наклонен (внешний угол 1 °), чтобы гарантировать, что рейка после установки будет ровной. Эта рейка также оборачивается вокруг задней части ноги для дополнительной клеевой поверхности и стабильности. Я подгоняю каждый конец к его ноге, аккуратно работая пилой и долотом. После сухой установки рейки в стол разметьте и вырежьте пазы в рейке для разделителя ящика. Я наклоняю врезные стены с помощью долота, чтобы приспособить растопыривание.

На рельсе также есть три паза для направляющих ящиков — один широкий в центре и два более узких по краям. После того, как я вырезал стыки, я вставляю полозья на место и строгаю их заподлицо с верхней частью рельса. Задний фартук также врезан под центральную направляющую. он совпадает с пазом в нижней передней направляющей и имеет тот же размер, но наклонен под углом 1°. Боковые направляющие приклеиваются к нижней передней направляющей и боковым фартукам во время сборки. Закончив с фартуком и нижней перекладиной, я использую долото и дрель, чтобы вырезать карманные отверстия для крепления верхней части.

Поработайте над ногами перед склеиванием.

Перед сборкой вам нужно добавить эбонитовые пальцы в нижней части ног. я рассказывал об этом в предыдущем мастер-классе («Выделите ноги инкрустацией», FWW #239). Затем обрежьте верхние части ножек. Чтобы получить ровный срез под правильным углом, соберите ножку и передник, поместите кромкомер на наружную поверхность, совместив с верхним краем передника, и затем ножом проведите линию поперек ножки. Используя шаблон, перенесите линию на другую внешнюю поверхность ноги и отрежьте по линиям с помощью ручной пилы. Вы готовы к склеиванию.

Сделайте правильный выбор. Скошенные концы фартука создают изгиб стола. Они обрезаются под углом 2 1/2° с помощью углового упора на настольной пиле. После обрезки щечек шипа с помощью зажимного приспособления для шипов Хак отрезает выступы, при этом фартук плоско лежит на настольной пиле, а угловой конец упирается в вспомогательную направляющую, которая приподнята, чтобы обеспечить зазор для остатка.

Отрезать бедро. Разметьте и обрежьте выступы шипа. Сначала сделайте прямой разрез с конца, а затем заходите под углом.

Сделать митры. Шипы фартука скошены и сходятся в середине ножки. Хак срезает углы на циркулярной пиле и обрезает сопрягаемые шипы, чтобы они подходили друг к другу, используя блочный рубанок.

Обрезать ножки. Ножки оставляют слишком длинными для долбления, затем обрезают. Чтобы получить ровный срез под правильным углом, сначала соберите ножку и фартук насухо. Поместите измеритель угла наклона на внешнюю поверхность, выровняв его с верхним краем фартука, затем ножом проведите линию поперек штанины. Перенесите линию через другую внешнюю сторону. Вырежьте по линии ручной пилой.

После сборки завершите карманы ящиков

Верхняя направляющая ящика, которая стыкуется с передними ножками, а также с боковыми фартуками, добавляется после первоначальной сборки. Двойные ласточкины хвосты повышают прочность кармана ящика, сопротивляясь как растяжению, так и сжатию. Плечи ласточкиного хвоста расположены под углом, чтобы соответствовать расставлению ног.

Перед тем, как приступить к раскладке верхней направляющей, выровняйте верхнюю часть основания заподлицо. поместите рейку в положение поверх ножек и обрежьте нижнюю часть, где она будет располагаться вокруг ножки и у бокового фартука. Используйте эти линии, чтобы выложить ступенчатые плечи для двух ласточкиных хвостов. отрежьте ласточкины хвосты и выступы, переместите рейку на ножки, перенесите ласточкины хвосты, выпилите и вырежьте гнезда. Теперь вставьте рейку для разделителя ящика, наклонив стенки врезки, просверлите и раззенкуйте отверстия в верхней рейке для крепления верха.

Изготовить и установить разделитель. обрежьте шипы разделителя под углом 90 °, но слегка наклоните плечи для плотного прилегания к угловым пазам. Шипы заклинены, так что прорежьте в них прорези и в этом месте. Затем приклейте верхнюю направляющую на место и к разделителю, а затем вставьте клинья. Наконец, изготовьте и установите направляющие ящика.

Эта склейка не будет квадратной. После приклеивания заднего фартука к задним ножкам и откладывания сборки в сторону для просушки приклейте передние ножки к направляющей нижнего ящика.

Используйте щуп для измерения угла наклона, чтобы проверить правильность угла раскрытия. Приклейте направляющую ящика, затем приклейте боковые фартуки к задним ножкам и прикрепите эту сборку к передним ножкам и направляющей.

Соедините верхнюю направляющую ласточкиным хвостом. Положите рейку поверх ножек и с помощью ножа перенесите ласточкины хвосты на ножку и фартук.

Добавьте верхнюю направляющую и разделитель. Сначала приклейте перегородку к нижней направляющей, затем добавьте верхнюю. Зажмите верхнюю направляющую, а также над и под разделителем.

Добавьте клинья и выровняйте их, а шип заподлицо.

Добавьте верхнюю часть и соберите ящики

Столешница изготовлена ​​из двух хорошо подобранных досок и имеет фаску на нижней стороне и по четырем краям. Скосы по бокам шире, чем сзади и спереди, что выглядит хорошо. я видел скосы вручную, следуя моим линиям разметки.

Последний шаг — сборка ящиков. Сначала я ламинирую шпоном из бразильского тюльпанового дерева на фасады ящиков из пихты Дугласа, а затем подгоняю каждый фасад к его отверстию. При раскладывающемся столе внешние концы карманов ящиков не являются квадратными, а верхний и нижний края фасадов ящиков нуждаются в небольшой фаске. Я подгоняю переднюю часть ящика едва плотно к отверстию от края до края, сверху вниз, а затем разрезаю столярные изделия ящика. Вырежьте боковины ящика, а затем обрежьте и установите каждое дно.

Для отделки я использовал шеллак, а именно сидлак, имеющий красноватый оттенок, который красиво согревает ель и тюльпан.

Установите угол с помощью углового калибра. Этот параметр будет направлять работу.	Только один конец каждой передней панели ящика скошен. Хэк отмечает угол на ящике и медленно приближается к нему.
Также наклоните верх и низ. Верхний и нижний края фасадов ящиков имеют небольшой скос (1°). Опять же, используйте измеритель угла наклона, чтобы направлять работу рубанка.	Фронтальная часть ящика должна плотно входить в отверстие, прежде чем вы будете резать столярные изделия.

From Fine Woodworking #253

Полный текст статьи можно найти в PDF-файле ниже:

Посмотреть PDF-файл , я делюсь тем, как сделать простую прикроватную тумбочку своими руками с одним ящиком, открытой полкой и декоративными ножками!

Несколько постов назад я начал новую серию подходящей мебели для спальни, поделившись каркасом кровати DIY с арочным изголовьем.

.

А теперь я предлагаю вам подходящие чертежи прикроватной тумбочки с одним ящиком, сделанные своими руками!

.

Эта простая прикроватная тумбочка имеет один выдвижной ящик и большое открытое отделение для хранения вещей.

.

Спрячьте пульты, украшения и ключи в ящик, а большее место используйте для хранения книг, одеял или корзин.

.

Что бы вы ни решили хранить, ниже у меня есть для вас планы сборки и видео!

Примечания об этом проекте прикроватной тумбочки с одним ящиком своими руками:

Приведенный ниже список чертежей и материалов относится к ОДНОЙ тумбочке/тумбочке. Чтобы сделать пару, просто удвойте пиломатериалы и оборудование.

.

Габаритные размеры этой тумбочки с одним ящиком, сделанной своими руками, и ящиком для хранения: 25 ½″ в высоту, 18 ¼″ в глубину и 26″ в ширину.

.

Эта прикроватная тумбочка является второй частью серии подходящей мебели для гостевой спальни, сделанной своими руками. Проверьте другие подходящие части здесь: (скоро будет больше!!)

Кровать с изогнутым изголовьем своими руками

Инструменты и материалы

*Этот пост содержит партнерские ссылки. Ознакомьтесь с политикой веб-сайта.

Tools:

• Circular Saw and straight edge (or cutting guides )
• Miter Saw
• Table Saw (optional)
• Drill/ Driver
• Brad Nailer (дополнительно)
• Приспособление для отверстий в кармане

Материалы:

• (1) Доска 2x2x8
• (1) Доска 1x3x8
• (1) Доска 1x2x8 ИЛИ решетчатая накладка ¼″ x 1 ½″ x 8 (для отделки сторон) 20 (1′ 9’2120 лист x4’ фанера ¾” (обратите внимание, что это половина полного листа)
• (1 лист 2’x4’ фанера ¼″ (обратите внимание, что это четверть листа)
• (1) 8’ палка половина круглый или другой молдинг для добавления к передней части ящика (дополнительно)
• (4) 4 Высокие мебельные ножки ¾″
• (4) threaded inserts for furniture feet
• (1) pair 16 ” drawer slides
• ¾″ & 1 ½″ Edge Banding (optional)
• Wood Glue
• 1 шурупы с потайными отверстиями ¼″
• 1 шурупы ¼″ по дереву
• Отделка дерева (по желанию)

Как сделать простую тумбочку с одним ящиком

Теперь мы готовы начать сборку! Я предоставлю вам все инструкции, детали и планы для печати ниже, но если вы любите видео, у меня есть и это для вас:

Если вам понравился обзорный видеоролик и вы хотите увидеть его более подробно, вы можете посмотреть полное видео на YouTube внизу этого поста!

.

Возьмите чертежи для печати этой тумбочки с одним выдвижным ящиком со всеми размерами, списком вырезов и схемами здесь:

Шаг 1: Сборка боковых панелей

Боковые панели изготовлены из 2×2 и 3/4-дюймовых фанерных панелей. Итак, я вырезал 4 куска 2х2 и две фанерные панели для каждой тумбочки согласно списку раскроя в плане сборки.

.

Затем я просверлил карманные отверстия диаметром ¾ дюйма по краям фанерных панелей.

Чтобы карманные отверстия не были видны в конечном изделии, я тщательно просверлил два верхних карманных отверстия в пределах 7 ½” от верха и нижнее отверстие в пределах 1 ½” от низа. Все эти отверстия будут закрыты позже.

Я собрал боковые стороны, используя винты с потайными отверстиями 1 ¼ дюйма, чтобы все панели были заподлицо внутри.

Шаг 2. Сборка нижней панели

Нижняя панель вырезается из куска фанеры 3/4″, но для того, чтобы передняя часть казалась толще и давало место для установки резьбовых вставок для ножек, приклейте на нижнюю часть вровень с передним краем кусок 1х3 .

Чтобы скрыть шов спереди, вы можете приклеить 1 ½″ утюг на кромочную окантовку или приклеить/прибить гвоздями кусок 1×2 или решетчатую отделку спереди.

.

Если вы добавляете отделку спереди, вам нужно будет отрезать ту же толщину от задней кромки, чтобы общая глубина нижней панели оставалась равной 17 ½″.

Шаг 3: Сборка корпуса тумбочки

Я вырезал три 1×3 для верхних опор и добавил под ящик, а также просверлил карманные отверстия ¾″ в концах каждой детали и в концах нижней панели из шага 2.

.

Затем я использовал карманные отверстия диаметром 1 ¼″, чтобы собрать основной корпус тумбочки.

Два из 1×3 идут сверху – один спереди и один сзади. И третий установлен на 6″ ниже верхней опоры спереди.

.

Эта третья часть представляет собой просто отделку, которая находится под ящиком.

.

Нижняя панель находится на одном уровне с нижней частью спереди, но я убедился, что задняя сторона находится на ¾ дюйма от нижней части.

Я позаботился о том, чтобы боковые панели были правильно сориентированы, чтобы два верхних карманных отверстия были направлены вверх.

Шаг 4: Установите направляющие для ящиков

Я использовал 16-дюймовые направляющие для ящиков на шарикоподшипниках в этих тумбочках и установил их в верхней части так, чтобы они были задвинуты примерно на 1 ¼ дюйма от переднего края.

У меня есть подробное руководство по , как я устанавливаю направляющие для ящиков , где объясняется, как именно их прикрепить.

Шаг 5: Установка ножек

Ножки, которые я использовал , поставлялись с резьбовым стержнем, установленным сверху. Они ввинчиваются во вставку с резьбой .

.

Но сначала мне нужно было установить эти вставки на каждый угол.

.

Оставшиеся 1×3 я разрезал пополам и приклеил их к задним углам. Вы также можете привинтить и прибить их, но я рекомендую дать клею высохнуть перед установкой вставок.

Я отметил 2 дюйма от каждой кромки в каждом углу и просверлил отверстие больше, чем хвостовик вставки, но меньше, чем резьба — точно так же, как предварительное сверление для винта.

.

Затем я использовал прилагаемый гаечный ключ, чтобы вкрутить их в отверстия, пока они не прилегали к поверхности дерева.

Затем я просто вкрутил эти ножки.

Полезный совет: Если кажется, что они не впиваются в резьбу, возьмите плоскогубцы и вытащите резьбовой стержень из ножки, чтобы он дольше торчал. Некоторые из моих были довольно короткими.

Шаг 6. Сборка ящика для тумбочки

Теперь давайте перейдем к моей любимой части — ящикам.

.

Из оставшейся 3/4-дюймовой фанеры я вырезал детали ящика в соответствии со списком вырезов на чертежах.

Затем я настроил свою настольную пилу, чтобы вырезать выступы на боковых сторонах ящика, чтобы установить нижнюю панель ящика.

.

Если у вас нет настольной пилы, вы также можете использовать фрезерный станок или вообще отказаться от пазов, а просто приклеить и прикрутить фанерное дно толщиной ¼″ после сборки коробки.

.

Посмотрите этот пост на , как построить ящики.

.

Я приклеил утюгом кромку к верхушкам ящиков. Облицовка кромки необязательна, но она делает края фанеры более чистыми.

.

Затем я просверлил отверстия диаметром ¾ дюйма в передней и задней частях ящиков для ящиков, а затем собрал их с помощью винтов с отверстиями диаметром 1 ¼ дюйма.

Перед добавлением четвертой стороны я вырезал и установил нижнюю панель из фанеры толщиной 1/4 дюйма, чтобы вставить ее в эти выступы.

Шаг 7: Установка выдвижного ящика

Я установил выдвижной ящик на направляющие в каждой тумбочке так, чтобы он находился на расстоянии 1 ¼ дюйма от переднего края, чтобы можно было установить переднюю часть выдвижного ящика.

Шаг 8: Установка передней панели ящика

Я вырезал переднюю часть ящика из фанеры толщиной 3/4 дюйма, но, чтобы немного украсить ее, я добавил полукруглые молдинги вдоль передних краев.

Это совершенно необязательно, и вы можете использовать другой тип молдинга, если хотите.

.

Я скосил эти углы под углом 45 градусов и вырезал детали по размеру, а затем использовал быстросохнущий столярный клей , чтобы прикрепить их.

.

Я установил эту переднюю часть на ящик ящика с помощью винтов 1 ¼ дюйма изнутри, так что вокруг всех сторон передней части ящика был зазор около ⅛ дюйма.

Шаг 9: Установка столешницы на тумбочку

Чтобы добавить столешницу, мне пришлось снять ящик, чтобы получить доступ к опорам.

.

Так что я использовал маленькие выступы на направляющих, чтобы выдвинуть ящик ящика, затем перевернул верх дном и тумбочку сверху.

Я отцентрировал его из стороны в сторону и убедился, что задние края выровнены, а затем использовал винты 1 ¼ дюйма, чтобы закрепить его через верхние опоры.

Шаг 10. Добавьте накладки на боковые стороны тумбочки

Чтобы закончить боковые стороны, я вырезал несколько тонких решетчатых накладок, чтобы они подходили к боковым панелям сверху и снизу.

.

Для этого я использовал решетчатую окантовку толщиной ¼ дюйма, потому что она добавляла еще одно измерение, поскольку была тоньше, но вы, безусловно, можете использовать здесь вместо этого 1×2, если хотите.

Опять же, я использовал быстросохнущий столярный клей , чтобы прикрепить их, но обычный столярный клей тоже подойдет, если зажать его несколькими струбцинами, пока он не высохнет.

Шаг 11: Добавление задней панели

Изначально я не планировал добавлять сюда заднюю панель, но после того, как я закончил ее сборку, я решил ее добавить.

.

Задняя часть совершенно необязательна… если вы хотите, чтобы она была более открытой, вы можете ее пропустить. Но я вырезал кусок фанеры толщиной ¼ дюйма, чтобы покрыть заднюю сторону.

.

Перед тем, как крепить, сначала все прокрасил. Нет ничего хуже, чем пытаться пролезть в крошечное пространство и испачкать заднюю панель.

.

Ну… наверное, есть вещи и похуже. Но это очень плохо.

Итак, покрасьте эти тумбочки краской Minwax Early American , а затем прикрепите заднюю панель скобами. Вы также можете приклеить и привинтить/прибить эту панель на место.

Шаг 12: Отделка тумбочки с выдвижным ящиком

На следующий день я добавил прозрачный лак поли и ручки , и это завершает часть 2 этой подходящей серии мебели для гостевой спальни — тумбочки!

Ищете другую подходящую мебель?

У меня есть как минимум еще одна вещь из этого подходящего набора, поэтому, если она вам нравится, не забудьте подписаться на информационный бюллетень, чтобы получать приоритетный доступ к новым сообщениям и планам, чтобы не пропустить остальные ряд!

Но если вы хотите посмотреть другие наборы мебели, сделанные своими руками, у меня есть из чего выбрать!

Серия современной мебели для спальниСерия мебели для спальни Mid CenturyПодходящая офисная мебель серии

Не забудьте взять чертежи для самостоятельной сборки прикроватной тумбочки с одним ящиком и посмотреть полный видеоурок на YouTube здесь:

Если хотите сохраните это на потом, обязательно закрепите или поделитесь в своем любимом социальном канале!

До новых встреч, друзья, удачного строительства!

Материалы

• (1) плата 2x2x8
• (1) плата 1x3x8
• (1) Панель 1x2x8 ИЛИ решетчатая накладка ¼ дюйма x 1 ½ дюйма x 8 (для обрезки сторон)
• (1) Лист 4 x 4 фута ¾ дюйма фанеры (обратите внимание, что это половина полного листа)
• (1 лист фанеры размером 2 x 4 фута толщиной ¼ дюйма (обратите внимание, что это четверть листа)
• (1) 8-футовый полукруглый молдинг
• (4) Высокие мебельные ножки 4 ¾ дюйма
• (4) резьбовые вставки для ножек мебели
• (1) пара направляющих для ящиков 16 дюймов
• Кромочная лента 1 ½ дюйма (дополнительно)
• кромка ¾ дюйма (опционально
• Клей для дерева
• 1 винты с потайными отверстиями ¼″
• Шурупы для дерева 1 ¼ дюйма
• Отделка деревом (по желанию)

Инструменты

• Циркулярная пила
• Линейка
• Торцовочная пила
• Настольная пила (дополнительно)
• Дрель/водитель
• Брэд Гвоздарь (дополнительно)
• Карманное приспособление для отверстий

Инструкции

1. Aсоберите боковые панели с помощью винтов с потайными отверстиями 1 ¼».
