Используйте секреты установки газлифта

Приветствую Вас  друзья на bokovina.ru ! Сегодня Вы узнаете как не сложно установить мебельный газлифт на кухонный шкаф. Вы будете рады узнать, что процесс займёт буквально 5 минут, если Вы уверенны в своих действиях.



Если Вы прочитаете статью до конца, то получите не только понятную инструкцию установки. Но и несколько ценных секретов, без которых монтаж не будет столь идеальным. Вы узнаете практические советы, наработанные в течении многих лет. Используйте мой опыт!



Газлифт используется в основном в верхних шкафах корпусной мебели. Он поднимает фасады верх, что облегчает открывание для хозяйки. Достаточно слегка потянуть за ручку и дверка плавно пойдёт вверх до настроенного момента фиксации.



Не раз замечал использование газлифта и на нижних модулях, при открывании фасада вниз. В таких случаях он выполняет роль стопора. И я считаю, что не целесообразно применять газлифт как фиксатор. Для этих целей существует Клок.



Обратите внимание, при открывании дверцы вверх необходимо ставить газлифты с обеих сторон. Иначе Вы устанете регулировать фасад. В закрытом состоянии он будет  перетягивать фасад вверх со своей стороны. Усиливает беду, расположение  дверок в ряд.



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Как установить газлифт



Газлифт крепится за боковину и фасад. В частности круглая деталь со втулкой к внутренней части боковины, а крючкообразный продолговатый  крепёж к фасаду. На них защёлкивается сама втулка с азотом. Всегда ставлю газлифты баллоном вверх.



Укладываем фасад внутренней частью верх. Отмечаем со стороны петель вниз 90 мм, от края 22 мм. Это центр крепления крючкообразной детали, крючком во внутрь фасада. Размер 22 мм для боковины шкафа, толщиной 16 мм, плюс зазор. Важно не меньше 16 мм.



Укладываем на столе,  внутренней частью верх,  боковину. Отмечаем от верхнего торца вниз 270 мм, от лицевого торца во внутрь 10 мм. Это центр крепления первого самореза на круглом крепеже. Ещё два располагаются выше и ниже внутри детали, относительно первого самореза.





После установки газлифта не забудьте поставить демпфер. Накладной или врезной значения не имеет. Он смягчит удар фасада о торец шкафа, во время закрывания. Без него хлопок будет приличный. Достаточный для того, чтобы Вы подпрыгнули на диване в другой комнате. 🙂



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Как снять газлифт

При внимательном рассмотрении Вы заметите на концах втулки фиксирующие скобки или усики. Они надёжно охватывают шарообразные края обоих крепежей. Для того, чтобы одеть втулку достаточно небольшого усилия и фиксация произойдёт после щелчка.



Снять втулку голыми руками не получится. Для этих целей необходимо вооружиться прямой отвёрткой. Следует подцепить скобку и потянуть её в верх. Она спрыгнет с крепежа и втулка освободится. Будьте осторожны усики частенько улетают из рук, потом их сложно найти.






Регулировка газлифта

Существует 3 положения фасада в открытом состоянии – 90°, 70°, 110° относительно боковины шкафа. При небольшом росте, бывает сложно дотянуться до дверки, чтобы её закрыть. Или приходится заглядывать под дверцу, чтобы достать нужные вещи.





Для этого следует изменить разметку крепежа на фасаде. Чтобы фасад в открытом состоянии имел положение 70° от верхнего края отмечаем 100 мм вниз до центра крепежа. Положение 90° – 90 мм. Положение 110° – 80 мм. Погрешность  5°-10° .



Есть возможность отрегулировать угол наклона точнее. Такая необходимость возникает при расположении подобных фасадов в ряд. Баллон газлифта имеет внутреннюю резьбу. Проворачивая его мы поднимаем или опускаем фасад.



Как правильно подобрать нагрузку газлифта

Хочу обратить Ваше внимание на маркировку подъёмных механизмов – 50, 60, 70, 80, 100, 120. Эти цифры означают давление в баллоне. Т.е. силу с которой они будут поднимать дверцу. Нельзя ставить “сильные” механизмы на лёгкие фасады.



Стандартная высота шкафа 720 мм, пополам 360 мм – стандартная высота для фасада с верхним открыванием. Рассмотрим нагрузку газлифтов на фасады со стандартной высотой. При изменении ширины меняется вес дверцы, соответственно подбираем газлифт.



  • До 650 мм – нагрузка 50
  • До 800 мм – нагрузка 60, 70
  • До 1000 мм – нагрузка 80, 100 по 3 шт.



Значения и соответствия примерные для МДФ фасадов. Иногда не попадаю в необходимый элемент, потому, что мебель изготавливаю индивидуально и из различных материалов. Но для меня не сложно поменять газлифт, чтобы получить лучший результат.



Есть ещё один момент на который следует обратить внимание. При использовании “сильных” газлифтов (больше 80), следует усиливать крепление верхнего горизонта к которому крепятся петли. В закрытом состоянии нагрузка на деталь происходит серьёзная.





Итог

Теперь Вам известно то же, что знаю я. Вы способны установить подъёмный механизм без лишних отверстий. Система очень проста и не требует  умственных усилий. Выполняйте мои инструкции и у Вас получится идеальный монтаж газлифта!



Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.



Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!








С хорошими мыслями о Вас,эксперт в мебельных вопросах

Ре́кун Дмитрий.



Твитнуть

Не забудьте поделиться этой статьей в социальных сетях





Как установить газлифт для кухонных шкафов (15 фото): пошаговая инструкция и схема

Автор Екатерина Миранова На чтение 4 мин. Опубликовано Обновлено 10.06.2020

Газлифты — амортизирующие механизмы, предназначенные для дверей горизонтального открытия. Механизм относится к кронштейнам. Главная суть работы газлифта — амортизация при открывании и закрытии дверок, их удержании.

Механизм помогает открывать и закрывать шкафы без усилий, распахивать дверки полностью, чтобы увидеть, что находится внутри шкафчика.

Газлифт полностью герметичен. Азот закачивается при изготовлении, поэтому при поломке в процессе эксплуатации его невозможно отремонтировать.

Список достоинств лифта можно составить из следующих свойств:

  • саморегуляция плавного хода;
  • надежная фиксация в открытом состоянии;
  • фрикционное и автоматическое открытие;
  • крепеж на любой из материалов мебели;
  • дверь открывается даже без ручки.

Конструкция газового лифта

Представляет собой конструкцию из следующих компонентов, сделанных из пластика и металла:

  1. Втулка.
  2. Конус лифта.
  3. Внешняя и внутренняя полости.
  4. Подъемный шток.
  5. Посадочный, внешний и внутренний конуса.
  6. Кнопка.
  7. Уплотняющий элемент.
  8. Газовый клапан.
  9. Подшипник.
  10. Канал, переспускающий газ.

Как правильно установить газлифт на кухонный шкаф?

В начале работы нужно подобрать инструмент и произвести разметку, закупить газлифты и комплектующие. Газлифты характеризуются разными параметрами и усилием, при котором пружина сжимается. Устройство должно соответствовать размерам мебели. Обычно размеры мебели стандартные и для нее выпускаются три основных варианта газлифтов по размерам. Нужно знать максимальное выдвижение штока и длину сложенного механизма.

Усилие сжатия нужно при расчете конструкции для дверок разной массы с учетом всего покрытия и фурнитуры. Величина сжатия пружины нормируется и указана в техпаспорте механизма, измеряется в ньютонах и может быть по величине в 60, 80, 100 и до 140 Н. По весу двери рассчитывается газлифт из расчета килограмма массы двери на 10 ньютонов усилия сжатия.

Способов крепления много. Часто употребляются плоские площадки, монтируемые на боковинах шкафа шурупами и саморезами. Для деревянной мебели используются вкручиваемые держатели.

Какой инструмент понадобится при монтаже?

Необходим набор инструментов — одного не хватит. Если вы хотите произвести установку самостоятельно, вам понадобятся:

  1. Метр, линейка или рулетка.
  2. Молоток и плоскогубцы.
  3. Дрель (лучше электрическая).
  4. Отвертка или шуруповерт (последний предпочтительнее).

Шаг 1. Разметка перед установкой

Перед установкой устройства производится разметка в нише шкафа и расчеты, необходимые для установки. Также производится разметка центров мест крепления по обеим сторонам ниши и на дверце.

Установка газлифтов своими руками: нюансы и подводные камни

Производитель всё чаще предлагает нам устройства, призванные сделать жизнь комфортнее. Сравнительно недавно мы поднимали дверцу навесного кухонного шкафчика вручную, после чего, срабатывала защёлка. Сегодня речь в обзоре Петра Сергеевича Машковского из города Великий Новгород пойдёт об установке на шкафы таких устройств, как газлифты, которые пришли на замену старым механизмам.

Приобретая новый кухонный гарнитур, который был заказан в мастерской, я столкнулся с проблемой. Мастера сказали мне, что могут установить на навесной шкафчик с дверцей, открывающейся вверх, только обычные ограничители с защёлкой. Причиной было названо отсутствие газлифтов в наличии. Я сильно удивился, но виду не подал. После разговора с их начальством мне было предложено самостоятельно приобрести газлифты и даже, воспользовавшись их инструментом, самостоятельно их установить. При этом я получил неплохую скидку, что меня вполне устроило. Через час с газлифтами в руках я был в мастерской.

Установка газлифтов своими руками

Содержание статьи

Начало работ по установке газлифтов: разметка

Хорошо, что я знал, какие подводные камни есть в работе по установке таких устройств. Поэтому, попутно, был приобретён и шаблон для разметки. Когда я прибыл в мастерскую, мебельщики посмеивались, полагая, что я даже не подумал о нём, но когда увидели шаблон в руках, радости в глазах поубавилось.

Работа началась с разметки. Её, конечно, можно было выполнить и без подобной пластинки, но в таком случае пришлось бы долго провозиться с измерениями, и не факт, что они получились бы правильными. А так я потратил на разметку около 5 минут. Я даже немного посмеивался над тем, как менялось выражение их лиц. Всё-таки двухлетняя работа в мебельном цеху не прошла для меня даром.

Разметка по специальному шаблону занимает минимум времениРазметка по специальному шаблону занимает минимум времени

Крепёж фурнитуры газлифтов на внутреннюю часть шкафчика и дверцу

Если быть честным, то работа эта «яйца выеденного» не стоит. На всю установку в одиночку, даже у мастера без опыта, не уйдёт более часа, а потому не буду слишком много расписывать и обозначу только ключевые моменты. Для начала я закрепил держатели внутри шкафчика по отметкам. На них имеются специальные шарики, на которые и одевается поршневая сторона газлифта.

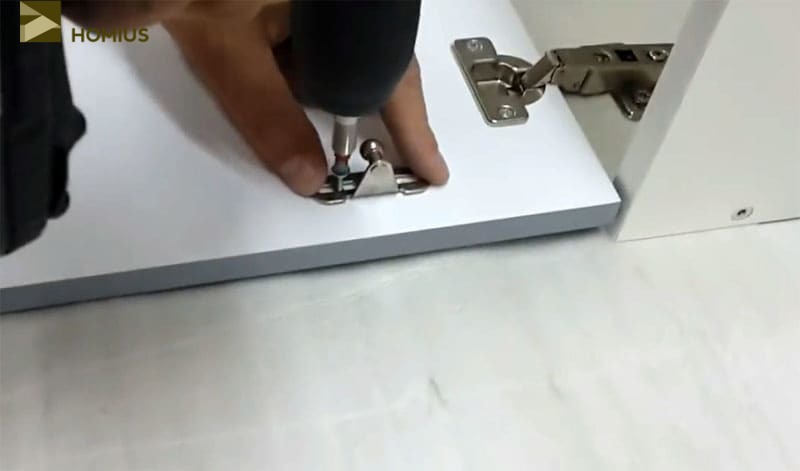

Прикрутить кронштейны-держатели по меткам очень простоПрикрутить кронштейны-держатели по меткам очень просто

Следующим шагом были установлены немного иные кронштейны, но с теми же шаровыми фиксаторами на дверцы шкафчиков. Здесь было главное, чтобы шурупы располагались по центру прорезей для регулировки. Остальная подводка и отладка будет производиться уже по месту, когда шкафчик будет висеть на кухне.

Прикручиваем нижние кронштейны, фиксируя их шурупами ровно по центру регулировочных прорезейПрикручиваем нижние кронштейны, фиксируя их шурупами ровно по центру регулировочных прорезей

Установка самих газлифтов в посадочные места

Когда все кронштейны были на месте, я установил на них сами газлифты. Сделать это очень просто. Подставляем посадочное место к шаровому держателю и нажимаем, придерживая кронштейн. Раздаётся негромкий щелчок, который свидетельствует о том, что лифт встал. Основная задача – не перепутать расположение. Внутри шкафчика поршень, на дверце шток.

Вставляем лифты на места и продолжаем работуВставляем лифты на места и продолжаем работу

Установка амортизатора внутри шкафчика

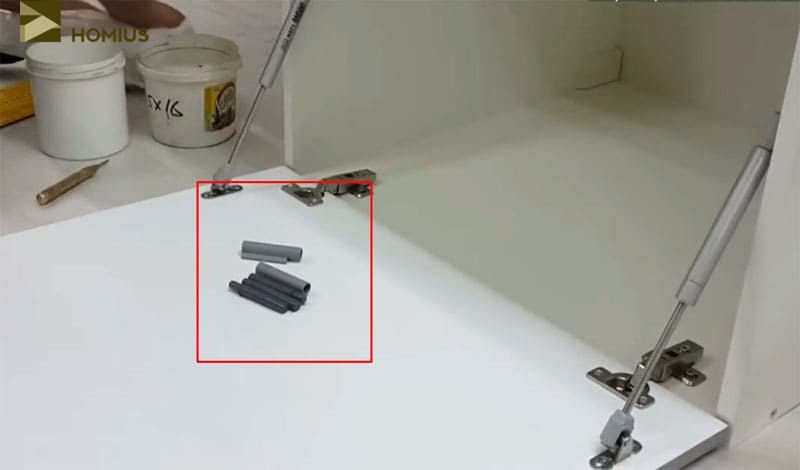

Теперь оставалось лишь установить мелочёвку, коей я считаю амортизаторы, служащие для плавного закрывания дверцы, которые предотвращают её хлопок. Лифты устанавливаются таким образом, что в конце, когда дверца практически или полностью закрыта, они давят вверх и уже никак не влияют на дверь. В итоге, на последних сантиметрах они совершенно не участвуют в работе по удержанию закрывающейся панели. Вот тут и вступают в работу амортизаторы, не дающие двери резко закрыться.

Фурнитура готова, можно приступать к установкеФурнитура готова, можно приступать к установке

Крепятся они также по шаблону, поэтому здесь ничего вымерять также не требуется.

Прикручиваем основание, на котором будет держаться амортизаторПрикручиваем основание, на котором будет держаться амортизатор

Дальше и вовсе всё элементарно. Когда основание плотно зафиксировано внутри шкафчика, сам амортизатор просто вставляется в него спереди до упора. Это можно сравнить с работой направляющих выдвижных шкафчиков. Те же манипуляции были проделаны и с другой стороны.

Один амортизатор установлен, переходим к противоположной сторонеОдин амортизатор установлен, переходим к противоположной стороне

Лень как двигатель прогресса: установка газлифтов своими руками

Работа окончена, можно переходить к проверке работоспособности

Попросив мастеров, чтобы помогли мне перевернуть шкафчик в его обычное состояние, я проверил, всё ли нормально работает. Никаких нареканий новые газовые лифты не вызвали. Достаточно легко потянуть дверцу на себя, а дальше уже работают они, поднимая лючок до упора вверх.

Единственное, от чего хочу предостеречь читателей, которые захотят поменять старые ограничители у себя на кухне на подобное новшество. Следует определиться с весом дверцы. Если она довольно лёгкая, не стоит приобретать лифты на 10 кг. Подобное нововведение может вырвать с корнем петли дверцы. Такое мне уже встречалось.

Заключительная часть

Установить газлифты несложно, и читатель наверняка это понял. У меня ушло на всё ровно 32 минуты (засекал специально). Но если вы задумали сами делать эту работу, то не забудьте о том, что необходимо приобрести и шаблон для установки. Самое интересное, что он стоит немного дороже, чем пара газлифтов. Вот такой парадокс. Хотя возможно, впоследствии он пригодится кому-то из ваших знакомых.

Очень надеюсь, что моя статья поможет кому-либо из читателей. Единственная просьба, напишите в комментариях, интересна ли она была для вас, может ли эта информация пригодиться, каково общее впечатление от прочитанного.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая

DIY HomiusЗабудьте о прошлых неудачах — мышеловка своими руками за 5 минут

Следующая

МебельВоск для дерева: виды, характеристики, популярные составы

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Пошаговый алгоритм установки газовых лифтов – Сделаем мебель сами

Здравствуйте дорогие друзья.

Если вы начали делать мебель, то, рано или поздно, обязательно столкнетесь с установкой подъемников на верхние кухонные модули.

По этому, сегодня я хочу с вами поговорить об этой установке подробнее.

Итак:

Газовые лифты – это системы, благодаря которым фасады могут открываться сверху-вниз, причем, их крайние положения будут фиксированы.

Кроме того, они плавно их поднимают и опускают.

Само это положение определяется способом установки крепежа этого механизма на короб и фасад.

Подъемники бывают самых разнообразных конструкций, и мы с вами рассмотрим самый распространенный вариант этих подъемников.

Первое, что нужно понимать – в комплекте с ними, всегда идет инструкция к установке (пример – смотрите ниже).

По этой инструкции, нужно выбрать, какую схему установки крепежа вы будете использовать (имеется ввиду, нужно определиться, под каким углом должен фиксироваться дверца в открытом положении).

Все подъемные механизмы отличаются друг от друга усилием разжатия. Это усилие может быть 60, 80, 100, 120, 140 Ньютон.

Как используются практически эти характеристики – а используются они очень просто. Для поднятия 1-го килограмма веса фасада, нужно 10 Ньютон. По крайней мере, так написано в инструкциях и справочниках.

Но лично я никогда подобными расчетами не «заморачиваюсь».

Для их установки нужно понимать следующее:

  1. На один фронт желательно устанавливать два газовых лифта, чтобы при его открытии не возникало ненужных напряжений, которые будут его перекашивать (особенно это ощутимо тогда, когда есть небольшой и не тяжелый фасад).
  2. Лифты, усилием от 100 Ньютон устанавливают очень редко, так как в этом случае, дверцы должны быть очень массивными и большими, а это, в свою очередь, тоже встречается не так часто.
  3. Фронт, с установленными на него подъемными механизмами, регулируется при помощи петель, которыми он крепится к коробу.
  4. Перед тем, как собирать короб, в котором должна быть установлена рассматриваемая нами фурнитура, на его бока нужно сразу установить крепеж под нее (чтобы не мучиться с его установкой на уже собранном коробе).

Итак, устанавливаем на боковые детали короба крепеж, отмерив нужные расстояние (смотрим инструкцию).

Так же, устанавливаем крепеж на фасады, которые на этих лифтах должны работать.

Собираем короб.

После того, как короб собран, устанавливаем на него эти фасады (закрепляя навесы на верхних горизонтах).

И когда фасады установлены, устанавливаем лифты.

Они устанавливаются очень просто – нужно надавить их головку на крепеж, и все, после щелчка, его край будет закреплен.

Закрываем фасад, регулируем его с помощью петель.

И,  в общем-то все.

До встречи.

техника установки, как правильно установить и разработать

Что такое кухонный газлифт?

Используемые в кухонной мебели газовые лифты имеют вид подъемного механизма, основная функция которого заключается в удержании и открывании дверей шкафов. Благодаря кухонному газовому лифту двери навесных шкафов могут открываться наверх без лишних усилий. Широкое применение этого приспособления в мебельном производстве получили благодаря следующим преимуществам:

  • Надежная фиксация открытой двери в верхнем положении. За счет этого можно одним усилием открывать сразу несколько шкафов;
  • Плавное открывание двери с возможностью самостоятельной настройки механизма;
  • Полное отсутствие шума во время работы механизмов;
  • Нет необходимости устанавливать на дверцы ручки;
  • Срабатывание механизма происходит за счёт легкого нажатия руки.

В основе работы этого приспособления лежит довольно простой принцип, обеспечиваемый срабатыванием газовой пружины и гидравлического амортизатора.

Когда дверца смещается относительно начального положения на 10 ° , срабатывает механизм мебельного газлифта, который автоматически открывает дверь на рабочий радиус 90 ° . Сам механизм управления работы двери имеет сложное устройство и включает в себя следующие элементы:

  • цилиндрический корпус;
  • поршень;
  • втулку;
  • клапан;
  • шток;
  • подшипники скольжения;
  • сальник;
  • пыльник;
  • уплотнение.

Благодаря продуманной конструкции поддерживается полная герметичность цилиндра, который еще в цехах производителя заполняется азотом, обеспечивающим требуемое давление в момент зажатия. Приспособление имеет неразборную конструкцию, поэтому отремонтировать его нельзя.

Преимущества подъемных кроватей

Газлифты устанавливаются в различных типах кроватей. Некоторые модели представляют собой сложные трансформируемые системы. В других поршень применяется только для поднятия каркаса, на котором лежит матрас.

Следует выделить несколько преимуществ подобных изделий:

  1. Практичность. Пространство под кроватью прекрасно подходит для хранения вещей, постельного белья, одеяла.
  2. Прочность. Газлифты не только снижают нагрузку для человека, но и оберегают каркас кровати от быстрого разрушения.

  3. Простота. Чтобы активировать механизм, не нужны значительные усилия и особые навыки. Сделать это может даже ребенок.

  4. Разнообразие конструкций. Такой тип мебели очень распространен на рынке, что позволяет подбирать изделия на любой вкус и цвет. Можно найти как кровати прямоугольной формы, так и варианты с круглым ложем.

  5. Экономичность. Достигается это за счет того, что в качестве шкафчика можно использовать пространство под кроватью

Установка газлифта на кухонный шкаф: как правильно прикрепить

Газовые амортизаторы (газлифты) давно зарекомендовали себя, как эффективные приспособления для подъёма фасадных панелей мебели. Амортизаторы плавно открывают дверцы кухонных шкафов и фиксируют их в горизонтальном положении. Установка газлифта на кухонный шкаф не представляет сложности. Мы покажем алгоритм, который позволит поставить мебельный амортизатор, даже если вы мало-мальски владеете инструментом.

Пошаговый алгоритм установки газлифта на кухонный шкаф своими руками

Мебельный газлифт с крепежными деталями

Конструкция газового лифта

Устройство мебельного амортизатора ничем не отличается от автомобильных приспособлений для поднятия задней двери кузова. На нижней схеме указаны все составляющие конструкции газового лифта.

В качестве перепускной среды используют азот. Для выдвижения штока требуется приложить небольшое усилие, и затем он под давлением сжатого газа полностью выйдет из внешней полости. Лёгкое нажатие руки на дверцу утопит шток обратно внутрь.

Пошаговый алгоритм установки газлифта на кухонный шкаф своими руками

На нижней части корпуса расположена петля с 2-мя продольными отверстиями. Шток оснащён диском с тремя монтажными отверстиями. Петлю надо крепить к стойке корпуса шкафа, а диск фиксировать на тыльной стороне фасадной панели.

Пошаговый алгоритм установки газлифта на кухонный шкаф своими руками

Виды амортизаторов

Подбор амортизаторов для мебели

Производители предлагают варианты с несколькими маркировками. На корпусе можно увидеть такие обозначения, как gtv 50n, gtv 60n, gtv 80n и gtv 100n и другие. Маркировка означает силу, с которой устройство воздействует на груз.

Определить необходимый для фасада шкафа газлифт поможет таблица:

Высота дверцы, мм

Вес дверцы, кг

2

3

4

5

6

7

8

9

10

300

50n 50n 50n 60n 60n 80n 80n 80n

100n

400 50n 60n 80n 100n 100n 120n 120n 140n

140n

Расчётные усилия амортизаторов определены из условия установки двух газлифтов.

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Не пытайтесь установить 1 подъёмник. Это приведёт впоследствии к перекосу дверцы, расшатыванию гнёзд крепления и последующему выходу из строя лифта.

Пошаговая инструкция установки лифта

Правильно осуществить монтаж газовых подъёмников на фасаде вам поможет руководство:

  1. Приготовьте два подъёмника с маркированными усилиями согласно вышеприведённой таблице.Пошаговый алгоритм установки газлифта на кухонный шкаф своими руками
  2. Чтобы было удобнее работать, поставьте шкаф на рабочий стол вверх ногами.
  3. Используя шаблон, нанесите маркером разметку для крепления петель. Пластиковый шаблон можно приобрести в магазине или взять напрокат в мебельной мастерской.
  4. Просверлите неглубокие реперные отверстия (2 – 3 мм) под установку саморезов.
  5. Коронкой вырежьте посадочные места под чашки петель в стенках шкафа.
  6. Петли закрепите саморезами с помощью шуруповёрта.
  7. Нанесите разметку на стенках шкафа и тыльной стороне фасадной панели. Для этого используйте стандартную таблицу разметки креплений газлифтов.
  8. Затем прикрепите газлифты шуруповёртом, используя саморезы.
  9. Шкаф поставьте в проектное положение и проверьте уровень горизонта открытой створки.
  10. Если дверца не открывается строго на 90, отрегулируйте подъёмный механизм.
  11. На схеме указаны размеры расстояний от оси крепления до края дверцы. Ослабив крепления, петлю сдвиньте в нужном направлении, добиваясь правильного положения.
  12. Закончив регулировку, закрутите саморезы обратно.

Внимание. К разметке нужно относиться с особой осторожностью. Любая ошибка может обернуться необратимой порчей материала.

На видео продемонстрирована установка амортизаторов профессионалом в цеху.

Рекомендации для монтажа газлифтов

  1. Для плавного закрытия дверцы шкафа из кухонного гарнитура используйте петли «блюм» или «Boyard». В корпусах этих моделей вмонтированы доводчики. Следует учитывать, что система «Blum» не столь дорогая, чем конструкция «Boyard».
  2. Для более надёжного закрывания фасадной панели шкафа установите в месте смыкания магнит.
  3. В низко расположенном шкафу целесообразно установить панель с открытием вниз.
  4. Чтобы не возникал неприятный стук при закрытии дверцы, поставьте доводчики.Пошаговый алгоритм установки газлифта на кухонный шкаф своими руками
  5. Если высота проёма шкафа превышает 50 см., дверцу сделайте из 2-х плоскостей, соединяемых меду собой одиночными или рояльными петлями. Двойное открывание проёма позволит получить доступ сразу ко всем полкам, сколько бы их не было.
  6. В случае установки газлифта в шкаф высотой 22 см., понадобятся амортизаторы длиной не более 70 – 100 мм. Такие устройства применяют в военной промышленности, и они редко бывают в открытом доступе. Тщательно подумайте — насколько велика потребность установки газовых подъёмников в такие шкафчики.

Газлифты используют не только в кухонных гарнитурах. Их можно применить для мебели в гостиной, спальне, прихожей или на балконе. В случае выхода из строя, газлифт не подлежит ремонту и требует замены.

конструкция, установка газового лифта, выбор

Каждый шкаф имеет в своей конструкции крепежные соединения, которые обеспечивают удобную их эксплуатацию. Немаловажную роль в правильной работе кухонного шкафа играет газлифт. При условии правильной установки этого устройства можно не беспокоиться о том, что в определенный момент дверцы мебели перекосятся или начнут самопроизвольно открываться.

Чтобы кухонная мебель оставалась функциональной, она обязательно должна быть оборудована газовым лифтом. Причем собрать и установить это приспособление на кухонный шкаф под силу даже непрофессионалу. Если в точности следовать указаниям инструкции по монтажу, то можно обеспечить надежное крепление дверей, которые смогут открываться при минимуме усилий. Нужно помнить, что надежная работа кухонного шкафа зависит не только от правильной установки газлифта, но и его выбора.

Что такое кухонный газлифт?

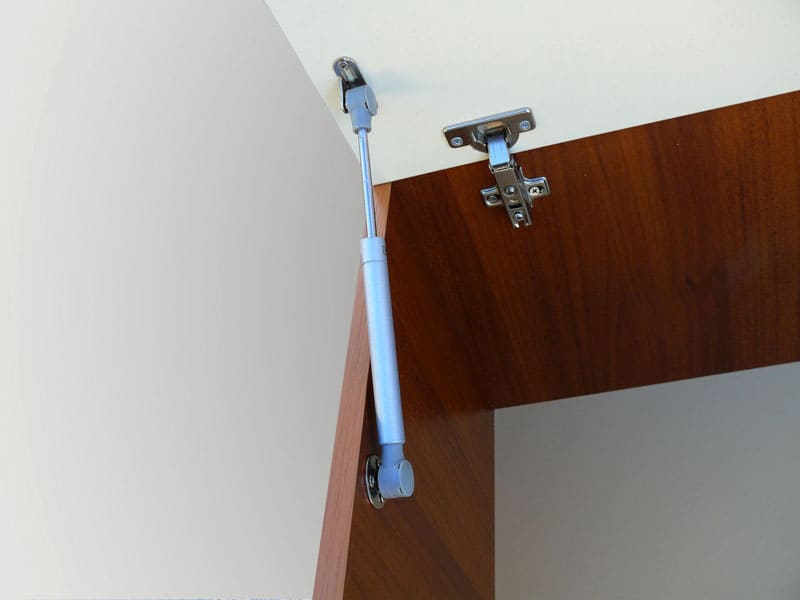

Используемые в кухонной мебели газовые лифты имеют вид подъемного механизма, основная функция которого заключается в удержании и открывании дверей шкафов. Благодаря кухонному газовому лифту двери навесных шкафов могут открываться наверх без лишних усилий. Широкое применение этого приспособления в мебельном производстве получили благодаря следующим преимуществам:

  • Надежная фиксация открытой двери в верхнем положении. За счет этого можно одним усилием открывать сразу несколько шкафов;
  • Плавное открывание двери с возможностью самостоятельной настройки механизма;
  • Полное отсутствие шума во время работы механизмов;
  • Нет необходимости устанавливать на дверцы ручки;
  • Срабатывание механизма происходит за счёт легкого нажатия руки.

В основе работы этого приспособления лежит довольно простой принцип, обеспечиваемый срабатыванием газовой пружины и гидравлического амортизатора.

Когда дверца смещается относительно начального положения на 10 ° , срабатывает механизм мебельного газлифта, который автоматически открывает дверь на рабочий радиус 90 ° . Сам механизм управления работы двери имеет сложное устройство и включает в себя следующие элементы:

  • цилиндрический корпус;
  • поршень;
  • втулку;
  • клапан;
  • шток;
  • подшипники скольжения;
  • сальник;
  • пыльник;
  • уплотнение.

Благодаря продуманной конструкции поддерживается полная герметичность цилиндра, который еще в цехах производителя заполняется азотом, обеспечивающим требуемое давление в момент зажатия. Приспособление имеет неразборную конструкцию, поэтому отремонтировать его нельзя.

Монтаж газлифта на шкаф

Установку мебельного газлифта начинают с того, что готовят набор инструментов и выполняют разметку для точного выполнения крепления.

Инструменты

При необходимости выполнить установку газлифта можно и самостоятельно. Но для этого придется подготовить набор следующих инструментов:

  • шуруповерт;
  • отвертка;
  • плоскогубцы;
  • молоток;
  • электродрель;
  • линейка;
  • рулетка.

Разметка установки

Перед установочными работами необходимо выполнить разметку мест установки крепления газлифта.

До монтажа обязательно нужно проверить имеющееся оборудования на соответствие конструкции шкафа. Так, если внутренняя полость навесного шкафа имеет высоту 365 мм, то для него используют газлифт длиной 355 мм.

Для правильного выполнения монтажа устройства необходимо соблюсти порядок разметки шкафа:

Первым делом необходимо нанести отметку центра крепления на боковине. Для этого необходимо отмерить от внутренней поверхности верхней крышки расстояние 366 мм. То же самое делают от переднего края боковины, но здесь отступ должен составлять 37 мм.

После этого наносится отметка центра для крепления устройства. Необходимо от верхнего среза отметить расстояние 128 мм. От бокового торца нужно отсчитать отступ, который должен иметь длину, соответствующую высоте крепления на боковине шкафа. Чаще всего она составляет 19 мм. Аналогичные операции необходимо выполнить на каждой стороне навесного шкафа.

Процесс установки

Приступая к установке газлифта, первым делом необходимо зафиксировать основание устройства в боковой части шкафа в заранее нанесённом месте разметки. Обычно используются два вида креплений — с пружиной и пластиной. Монтаж скобы осуществляется путем вкручивания в дерево боковины в месте отметки, а установку головки лифта производят обычным защелкиванием в скобу.

У некоторых устройств основание выполнена в виде пластины с отверстием. В этом случае его устанавливают на 3 или 4 шурупа в боковой части таким образом, чтобы центр отверстия соответствовал нанесенной отметке. Далее нужно поместить шарнирную головку лифта в это отверстие и закрепить. Особое внимание нужно обратить на то, чтобы у пластины основания не было признаков деформации. Иначе поврежденный лифт не будет правильно работать.

Таким же образом устройство монтируется и на внутренней поверхности дверцы. Особое внимание нужно уделить тому, чтобы был выдержан требуемый угол наклона шарнира, который должен быть равен примерно 8 ° .

Чтобы убедиться в правильности направления, следует поступить следующим образом: необходимо шток переместить в максимально выдвинутое положение.

Аналогичная методика установки применяется для крепления газлифта с обеих сторон шкафа.

Рекомендации по установке

Чтобы не иметь проблем в процессе эксплуатации кухонного шкафа, необходимо соблюдать следующие рекомендации в процессе монтажа:

  • Монтаж устройства в обязательном порядке производится с обеих сторон. Это поможет предотвратить возникновение перекосов.
  • Дверцу обязательно нужно зафиксировать к верхней крышке шкафа, используя мебельные петли тарельчатого типа.
  • Особое внимание нужно уделить типу используемого устройства. Если крепежное приспособление имеет нагрузку более 80 Н, то нужно помнить, что она подходит только для установки на тяжелые двери. Для шкафа другой конструкции их использовать не стоит из-за повышенной жесткости.
  • Газлифт необходимо устанавливать только после монтажа на двери всей необходимой фурнитуры, облицовки и элементов декора.
  • Прежде чем приступать к креплению газлифта, необходимо снять шкаф со стены.
  • Иногда угол открывания двери является недостаточным. В этом случае проблему решают путем перемещения точки установки газлифта ближе к переднему срезу боковины.
  • Во избежание быстрого выхода из строя крепежного устройства его необходимо устанавливать, в точности соблюдая указания инструкции по установке.

Выбор газлифта для шкафа

При выборе этого крепежного приспособления для кухонной мебели необходимо обращать внимание на следующие параметры:

  • размеры устройства;
  • усилие нажатия газовой пружины.

Перед покупкой газлифта для мебели необходимо убедиться, что он соответствует размерам кухонной мебели. Для этого перед походом в магазин выполняются замеры высоты дверцы и глубины шкафа. На основании полученных значений характеристик и принимается решение в пользу приобретения подходящей модели газлифта.

Чаще всего в магазинах эти приспособления предлагаются в трех вариантах типоразмеров в выдвинутом состоянии — 164, 244 и 355 мм. Еще необходимо обратить внимание на длину газлифта в сжатом состоянии и предельную длину выдвижения штока.

Правильная работа крепежного приспособления зависит от усилия нажатия. Эта характеристика является нормированной, значение которой обязательно должно быть указано в паспорте на изделие и на корпусе устройства. Чтобы не ошибиться с выбором газлифта, необходимо знать точный вес дверцы, учитывающий фурнитуру, покрытие и декорирующие элементы. Обычно крепежное устройство для кухонных шкафов рассчитано на усилие 60, 80, 100, 120 и 140 Н. Для выбора наиболее подходящей модели газлифта необходимо соблюдать правило: на 1 кг веса дверцы должно приходиться усилие, равное 10 Н.

Заключение

Работа кухонного шкафа во многом зависит от качества установки такого крепежного устройства, как газлифт. Это приспособление очень часто используется в мебельном производстве, обеспечивая удобную и простую эксплуатацию мебели. Используются газлифты и в кухонных шкафах. Но при этом газлифты, как и любое крепежное приспособление, могут в определенный момент выйти из строя. Чтобы это случилось как можно позже, необходимо очень тщательно подойти к процессу установки этого устройства. Для этого важно не только знать конструкцию газлифта, но и правила его монтажа на дверцы кухонных шкафов.

Как заменить опорную стойку газлифта »Блог NAPA Know How

Идет дождь, у вас есть тележка, полная продуктов, и трехлетний ребенок приветствует приз, похороненный на дне коробки с фруктами Fruity-O. купил ее. Вы открываете люк на своем внедорожнике, беретесь за ручку и поднимаете только для того, чтобы почувствовать весь вес задней двери. Правильно, ваша опора подъемника газовой стойки сейчас перестала работать.

Не волнуйтесь, это 2-минутное исправление, которое каждый может сделать с помощью отвертки и новой поддержки в местном магазине автозапчастей NAPA.Газовые амортизаторы бывают разных размеров с разными концами, поэтому вам нужно будет поговорить со специалистом по обслуживанию, который поможет вам получить ту деталь, которая вам нужна для вашего автомобиля.

У некоторых автомобилей есть одна, а у других — две опоры, так что помните об этом при их замене. Помогает, чтобы второй человек удерживал заднюю дверь (или крышку капота / багажника) открытой, пока опора не снята. Начните с полностью открытых и поддерживаемых ворот. Если у вас нет второго человека, вы можете использовать ручку от метлы или что-то в этом роде.

Отвертка с плоским лезвием — лучший инструмент для снятия зажима тюка со стойки.

Используйте отвертку с плоским лезвием, чтобы освободить зажим плоского тюка, который удерживает опору на стойке. Верхний или нижний пост, не имеет значения. Повторите это для другого поста.

Вам может потребоваться монтировка, чтобы снять стойку с шарового пальца. Мы использовали малярную ленту, чтобы защитить краску на машине.

Затем поместите новую опору на место и защелкните стойку в креплении на опоре, опять же, сначала верх или низ не имеет значения.Повторите для другого поста.

Наденьте новую распорку на шаровую шпильку и освободите зажим. повторите для другого стержня.

Если у вашего автомобиля две опоры, повторите эту процедуру для другой стороны. Когда вы открываете заднюю дверь, делайте это медленно, убедившись, что опоры полностью установлены и выдерживают вес. Вот и все, что нужно для установки новой опоры газовой стойки. Теперь откройте коробку Fruity-Os, чтобы младший смог забрать свое сокровище…

Ознакомьтесь со всеми продуктами для кузова и аксессуарами, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта.Для получения дополнительной информации о ремонте опоры лифта поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Джефферсон Брайант, работающий на всю жизнь, проводит в магазине больше времени, чем где-либо еще. Его карьера началась в автомобильной аудиоиндустрии в качестве менеджера магазина, а в конечном итоге он получил должность дизайнера продукции в Rockford Fosgate. В 2003 году он начал писать технические статьи для журналов и с тех пор работает автомобильным журналистом. Его работы были представлены в Car Craft, Hot Rod, Rod & Custom, Truckin ’, Mopar Muscle и многих других.Джефферсон также написал 4 книги и снял бесчисленное количество видео. Джефферсон управляет Red Dirt Rodz, своей личной гаражной студией, где создаются все его журнальные статьи и технические видео.

.

PPT — Установка плунжерного подъемника в газовых скважинах Презентация PowerPoint, скачать бесплатно

  • Установка плунжерного подъемника в газовых скважинах Уроки, извлеченные из Natural Gas STAR Exploration & Production, Группы по экологическим вопросам побережья Мексиканского залива, Американского института нефти и программы EPA Natural Gas STAR 19 июня 2003 г.

  • Установка плунжерного подъемника в газовых скважинах • Потери метана • Извлечение метана • Выгодно ли извлечение? • Опыт работы в отрасли • Вопросы для обсуждения

  • В чем проблема? • Около 316 000 скважин для конденсата и природного газа (на суше и на море) в U.S. • Накопление жидких углеводородов или воды в стволах газовых скважин сокращается и может привести к остановке добычи • Обычная практика временного восстановления производственного выброса значительного количества метана

  • Выбросы метана • Путем вентиляции или «продувки» из скважины в атмосферу, большой объем газа уносит скопившиеся жидкости на поверхность • Метан выбрасывается в атмосферу вместе с газом • В среднем, от 50 до 600 кубических футов метана на скважину может выбрасываться ежегодно • На сегодняшний день около 6 Bcf / год газа экономится с помощью плунжерных подъемников

  • Как поршневые подъемники могут снизить выбросы метана? • Плунжерные подъемники автоматически производят жидкости без выброса из скважины в атмосферу. • Давление газа, сохраняющееся в затрубном пространстве обсадной колонны, периодически толкает плунжер и жидкую нагрузку от забоя скважины к надводным сосудам. накопление жидкости поддерживается продуктивным без внимания оператора • В других скважинах можно более эффективно использовать нагнетательный газлифт с помощью плунжерной подъемной системы.

  • ВЕРХНИЙ ВЫХОД Источник: адаптировано из Production Services Control, Inc.www.pscplungerlift.com/plungerlift.html НИЖНИЙ ВЫХОД Схема подъема плунжера

  • Общие преимущества • Повышенная добыча газа • Снижение выбросов метана • Снижение капитальных затрат • Более низкие затраты на обслуживание скважины • Увеличивает срок службы скважин • Удаляет накипь, соли , парафин

  • Процесс принятия решения Определить стоимость плунжерного подъемника. Определить техническую осуществимость плунжерного подъемника для скважины. • Оценить экономию, достигаемую • установкой плунжерного лифта: • капитальные и эксплуатационные затраты • увеличение стоимости добычи • газ экономия • снижение затрат на обработку скважины • экономия средств • снижение затрат на ремонт и электроэнергию Насколько рентабелен плунжерный подъемник? Сравните общие затраты и выгоды традиционных методов лечения и лечения.плунжерные подъемники

  • Плунжерные подъемники • Плунжерные подъемники — долгосрочное решение • Общие применения плунжерных подъемников включают: • Скважины с соотношением газа к жидкости 400 стандартных кубических футов / баррель на 1000 футов глубины • Скважины с остановкой давление, которое в 1,5 раза превышает давление в линии сбыта • Газовые скважины с гибкими НКТ • Скважины, нуждающиеся в контроле парафина и накипи • Нефтяные скважины с попутным газом • Использование плунжерного подъемника при сбросе в атмосферу • Скважины с давлением закрытия, равным 1.В 5 раз больше атмосферного давления

  • Затраты на подъемник плунжера • Два элемента: затраты на оборудование и установку • Общие затраты колеблются от 1500 до 6000 долларов США • Наибольшая изменчивость связана с затратами на установку • Калибр трубопровода: проверьте наличие препятствий / дрейфа • Протяжка для обеспечения свободного движения • Установите / проверьте глубину упора плунжера • Тампон для надежного выхода плунжера на поверхность

  • Избегаемые выбросы • Оценка газа, выпущенного для вытеснения жидкостей • GRI изучило более 103000 случаев продувки • 41% 6387 проанализированных скважин требовали выгрузки жидкости • Периодичность варьировалась от одного раза в год до одного раза в день, в среднем 40 раз в год • Содержание метана составляло 78.8 мол.% • ExxonMobil в среднем сэкономила 640 кубических футов в год на скважину для 19 плунжерных подъемных установок в Биг-Пайни, штат Вайоминг. • По консервативной оценке объем скважины при давлении закрытия • 0,37×10-6 x ID2 x Глубина x Давление x Вентиляционные отверстия / год (млн. куб. футов / год) • 610 млн. куб. футов / год для скважины 8 дюймов, 10000 футов при давлении закрытия 200 фунтов на кв. дюйм с ежемесячным сбросом давления

  • Повышенная производительность • Используя график добычи скважины, предположите, что подъем плунжера может поддерживать пик средний дебит

  • Дополнительные преимущества: Плунжерный подъемник заменяет балочный подъемник • Избегаемая обработка скважины • Химическая обработка (растворители, горячие жидкости, диспергаторы, поверхностно-активные вещества и т. д.) = 10 000 долларов в год • Микробная очистка = 5000 долларов в год • Затраты на предотвращение ремонтных работ • Снижение потребности в восстановительных операциях в среднем = от 12 000 до 30 000 долларов США три раза в 10 лет

  • Economic Analysis Два варианта непрерывной разгрузки скважины

  • Опыт, сообщаемый партнером • Партнеры сообщают о сокращении выбросов метана на 10–1650 кубических футов в год на скважину • Прошлые оценки сокращения выбросов для 120 000 скважин с использованием плунжерных подъемников составляют 6 млрд кубических футов в год или 18 миллионов долларов в год • Потенциал сокращения выбросов в будущем оценивается на уровне 1 -5 млрд куб. Футов / год для 100 000 дополнительных скважин

  • BP • Midland Farm Field, замена балочного подъемника, оборудования для добычи скважин с штанговыми насосами на плунжерные подъемники • Первоначальное решение основано на парафиновой закупорке • Затраты на установку = 10 000 долларов США / скважина затраты на электроэнергию, капитальный ремонт и контроль парафина = 20 000 долларов США / скважина / год • Увеличение добычи = 22 548 долларов США / скважина / год • Благодаря успеху, 190 плунжерных подъемников s были установлены в других местах

  • ExxonMobil E&P U.S. • Программа установки плунжерных подъемников в Биг-Пайни, штат Вайоминг • В период с 1995 по 1998 г. было установлено 23 плунжерных подъемника (19 в течение первых 3 лет) • Общие затраты на установку = 115 000 долларов США • Годовое сокращение выбросов = 14 720 кубических футов • Среднегодовая стоимость = 44 160 долларов США (при 3 долл. США / куб. Фут) • Программа продолжает установку плунжерных подъемников

  • Годовое сокращение выбросов метана Годовое сокращение (MCF) * Количество скважин * Общее годовое сокращение = 12 166 млн. Куб. Футов / год (640 млн. Футов / год / скважина)

  • Извлеченные уроки • Большинство корректирующих действий (многие из которых могут быть заменены плунжерными подъемниками) являются дорогостоящими, повторяющимися и приводят к чрезмерным выбросам газа • Плунжерные подъемники сокращают объем ремонтных работ, необходимых на протяжении всего срока службы скважины, и количество выбросов метана

  • Извлеченные уроки • Экономический анализ установки плунжерного лифта должен включать постепенное повышение производительности и сопутствующие Последовательное продление срока службы скважины • Плунжерные подъемники могут обеспечить быструю окупаемость и высокую окупаемость инвестиций

  • Вопросы для обсуждения • В какой степени вы внедряете эту технологию? • Как можно улучшить или изменить исследование «Извлеченные уроки» для использования в ваших операциях? • Каковы препятствия (технологические, экономические, недостаток информации, нормативные и т. Д.)), которые мешают вам реализовать эту технологию?

  • .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
