Основные виды болтов и область их применения -

Болт — крепёжная резьбовая деталь в виде цилиндрического стержня с головкой, часть которого снабжена резьбой, предназначенной для навинчивания гайки.

     Болты бывают черные (необработанные) и оцинкованные. Черный болт применяется при крепежных работах, не имеющих требований к эстетическому содержанию (например, при промышленном строительстве, машиностроении или под покраску). Оцинкованный болт нужен тогда, когда имеются повышенные требования к внешнему виду конструкции, так как он не подвержен коррозии.

     В зависимости от назначения, применяются болты разнообразных конструкций, с головками различной формы:

  • анкерные болты (анкеры)
  • рым-болты DIN 580 (ГОСТ 4751-73)
  • болты с шестигранной головкой ГОСТ 7798-70 (DIN 931, DIN 933 с полной резьбой), ГОСТ 7796-70
  • болты с полукруглой головкой ГОСТ 7801-81 (DIN 607),7802-81 (DIN 603)
  • болты с потайной головкой ГОСТ 7786-81
     Наиболее распространены болты с шестигранной головкой под гаечный ключ. Для закрепления соединяемых деталей, болт вставляется в сквозное отверстие в этих деталях, затем на резьбу болта навинчивают гайку и стягивают детали с её помощью. Фиксация деталей в направлениях, перпендикулярных стержню болта, обеспечивается за счёт сил трения от затяжки болта, при условии, что эта сила больше чем сдвигающая сила. В том случае, когда часть нагрузки в этом направлении несёт болт, стержень болта и отверстия в деталях изготавливают с большей точностью. При этом болты работают как штифты. Для предотвращения деформации деталей и/или самооткручивания гайки под головку болта и под гайку подкладывают различные шайбы.

     Болты с шестигранной головкой применяются в машиностроении, приборостроении и строительстве в качестве деталей соединения.

     Болты с полукруглой головкой (

болты мебельные) используется для скрепления деталей тех или иных элементов мебели. Как правило, болты применяются при сборка стенок, для соединения боковых частей и задней, а так же при сборке кроватей, трюмо, тумбочек, столов и так далее. Болты мебельные могут иметь различные формы и размеры. В зависимости от того, какой именно вариант нужен в каждом конкретном случае.

     Болты с потайной головкой и квадратным подголовком ГОСТ 7786-81 применяются в различных отраслях промышленности (сельскохозяйственном машиностроении) для скрепления металлических и деревянных конструкций.

Анкерный болт (анкер) — это крепёжный металлический узел, служащий для скрепления каменной кладки или для прикрепления машин к их фундаментам. Анкерные болты имеют широкий спектр применения в строительных и ремонтных работах. Анкерные болты (анкеры) могут быть различных видов и, соответственно, также различны сферы их использования. В зависимости от вида применения анкерные

болты имеют различную форму и размер. Применяются анкерные болты (анкеры) для крепления оконных рам и дверных блоков, ответственного монтажа, светильников, подвесных потолков, крепления элементов в пустотелых строительных материалах и др.

Рым-болты применяются для крепления цепей и тросов. Их конструкция удобна для подъема грузов в такелажных работах. Конструктивно рым-болт представляет собой обычный болт из легированной стали, который вместо головки имеет монтажное кольцо. Рым-болт может иметь кольцо, жёстко соединённое с резьбовой частью или свободно вращающееся на шарнире. В зависимости от вида работ, преимущество отдаётся тому или иному типу. Удобство, простота конструкции и незаменимость сделали рым-болт популярнейшим типом крепежа. Он используется везде - от небольших монтажных скоб до швартовочных колец в портах. Рым-болт сегодня на современном строительном рынке применяется широко, поэтому модельный ряд у него довольно широкий и профилированный в зависимости от последующего применения.

Виды болтов, болты имеют различную форму головки и стержня

Болт используется во многих отраслях производства для скрепления различных элементов. Существует множество видов данного крепежа со своей спецификой и назначением.

Устройство болта

Прежде чем рассмотреть виды болтов, ознакомимся с конструктивным устройством данного крепежа:

1. Головка

Данный элемент необходим для передачи крутящего момента остальной части болта и образованию опорной поверхности.

Формы головок:

а) Шестигранная – стандартная и универсальная головка.
б) Полукруглая – головка с усом или специальным квадратным подголовником. Данное решение необходимо для усиленной фиксации крепежа.
в) Цилиндрическая – стандартная головка под отвертку.
г) Потайная – данная головка не выступает над скрепляемой поверхностью, полностью углубляясь в отверстие.
д) Потайная с винтом.
е) Полукруглая с винтом.

ж) Цилиндрическая с шестигранным углублением под ключ – применяется в машиностроении и приборостроении. Для вращения необходим специальный инструмент.

2. Цилиндрический стержень с наружной резьбой

Виды стержней:

а) Стандартный стержень.
б) Для установки в отверстие с зазором.
в) Для установки в отверстие после использования инструмента «развёртка»;
г) Уменьшенный диаметр части стержня, не имеющего резьбы. Данное решение используется в условиях динамичного напряжения на болт.

Гайка

Гайки бывают следующих видов:

а,б) Шестигранные с фасками нормальные.
в) Шестигранные с фасками низкие.
г) Шестигранные с фасками высокие.
д) Шестигранные корончатые.
е) Шестигранные прорезные.
ж) Гайка-барашек.
з) Круглые гайки.



Основные виды болтов

Вернемся к начальной теме статьи и рассмотрим основные виды данного крепежа. А именно:

  • Мебельный
  • Лемешный
  • Дорожный
  • Высокопрочный
  • Рым-болт

Мебельный болт



Применяется, прежде всего, в мебельной промышленности для сборки и изготовления мебели.

Изделие изготавливается по стандарту ГОСТ 7801-81 с низким классом точности C.

Головка болта имеет полукруглую форму. Под головкой находится ус для усиленной фиксации крепежа.


Марка стали: 10кп
Класс прочности: 3.6,4.8, 5.8
Покрытие: цинк или без покрытия



Лемешный болт


Крепеж для различных соединений. Применяется в строительстве и машиностроении.

Изделие изготавливается по стандарту ГОСТ 7786 с низким классом точности С.

У болта потайная головка позволяющая крепежу не выступать над поверхностью.

Марка стали: 10кп
Класс прочности: 4.8, 5.8
Покрытие: цинк или без покрытия



Дорожный болт


Данный крепеж применяется в строительстве металлических конструкций.
Изделие изготавливается по стандарту ГОСТ 7802 с низким классом точности С.

Марка стали: 1759.0
Класс прочности: 3.6
Покрытие: HDG (горячий цинк)



Высокопрочный болт


Используется, прежде всего, для эксплуатации в условиях низких температур и высокой нагрузки.
Изделие изготавливается по стандарту ГОСТ Р52644, ГОСТ 22353 с среднем классом точности B.

Марка стали: 40Х «Селект»
Покрытие: цинк, без покрытия



Рым болт


Данный крепеж используется для монтажных работ.
Изделие изготавливается по стандарту ГОСТ 4751-73 .

Покрытие: цинк
Грузоподъемность: 140, 140, 230, 340, 490, 700, 1200, 1800, 3200, 4600, 6300, 8600 кг.



На самом деле видов болтов намного больше, но мы не будем их рассматривать в связи с узкой спецификой таких крепежей.
Если вам необходима консультация или помощь специалистов, свяжитесь с нами по телефону (812) 309-54-79.

Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

Разновидности болтов по назначению | Болтзавод

На современном рынке распространены различные крепежные элементы — гайки, винты, болты, шурупы.

Они востребованы в различных сферах и повсюду окружают человека. Практически во всех конструкциях присутствуют соединительные детали, от промышленности до электроники. Но среди такого разнообразия наибольшей популярностью пользуются болты.

Болт является крепежным элементом в виде стержня, на котором расположена метрическая резьба. Резьбовая часть используется для закручивания метиза или монтажа гайки. На одной стороне болта размещена головка с шестигранной или другой подходящей формой. Чаще всего болты используются для соединения разборных конструкций. Среди преимуществ подобного крепежа можно выделить простоту замены вышедшего из строя элемента, удобство монтажа и демонтажа.

Основные виды болтов

Условно болты разделяются на 2 большие категории — оцинкованные и черные. Черные болты не имеют никаких покрытий и не обрабатываются. Они используются там, где нет необходимости в эстетичности. Например, скрытые соединения либо конструкцию планируется окрашивать. Болты без обработки распространены в машиностроении, промышленности, строительстве и других сферах.

Оцинкованные болты применяются там, где важна эстетичность, а также долговечность соединения. Они устойчивы к коррозии, воздействию многих агрессивных веществ, отличаются высокой прочностью и надолго сохраняют свой внешний вид. Эти свойства позволяют использовать оцинкованные болты как при сборке мебели или устройств, так и для прочих конструкций разного назначения. Все крепежные элементы также разделяются на другие подкатегории. В статье пойдет речь об основных разновидностях.

По форме головки и размерам

Форма головки и размер напрямую зависит от назначения болта. Самыми распространенными являются шестигранные варианты, намного реже встречаются квадратные, овальные и круглые. Также они отличаются по размеру и бывают увеличенными, уменьшенными, стандартными и нормальными.

Отличается даже профиль головок. Часть болтов производится с полукруглой формой или круглой, в том числе с отверстиями. Потайной тип головки подходит для мебельной промышленности, поскольку позволяет максимально скрыть соединение и уберечь его от самопроизвольного раскручивания.

По форме стержня

Наиболее часто применяются болты, у которых показатель диаметра стержня одинаковый по всей длине. Также встречаются ступенчатые варианты. В таком случае гладкая часть немного увеличена в диаметре, а участок с резьбой чуть меньше нее.

Форма таких болтов является призонной и основное предназначение крепежа — создание соединений, которые подвергаются высоким нагрузкам и постоянному давлению. В узких нишах используются специфические варианты, изготовленные для определенных целей.

По шагу резьбы и ее типу

По типу резьбы болты, как и другие крепежные изделия, тоже различаются. Существует несколько вариантов:

  • метрическая;
  • трапециидальная;
  • квадратная;
  • дюймовая;
  • трубная;
  • упорная;
  • прямоугольная.

Самая распространенная среди перечисленных вариантов — это метрическая, которая бывает с крупным или мелким шагом.

По материалу изготовления, прочности и точности

Болты с шестигранной головкой также различаются по классу точности. Существует 3 варианта, которые маркируются как A, B и C. Точностью исполнения метиза является показатель шероховатости резьбы, а также расхождения между диаметрами стержня и местами опоры головок болта.

Болты с максимальным классом прочности A применяются для соединений, требующих высокой точности. Например, в машино- и приборостроении. При этом максимально допустимое различие отверстия и болта составляет 0,3 мм. Чаще всего используются метизы с классом точности B. Они подходят для стандартных соединений и показатели расхождения между диаметром отверстия и стержнем достигает 1,5 мм. К тем болтам, которые изготовлены с классом точности C, не предъявляются высокие требования. Они используются для простых соединений с меньшей ответственностью. Показатель расхождения достигает 3 мм. В соответствии с классом применяются определенные марки стали, что отражается на прочности крепежных деталей. Самыми распространенными материалами являются следующие:

  • конструкционная углеродистая;
  • обычная;
  • жаропрочная;
  • нержавейка;
  • конструкционная легированная углеродистая;
  • релаксационностойкая;
  • сплавы титана, латуни или меди.

Прочие варианты болтов

Сферы применения различных болтов очень широки. Крепежные изделия пользуются спросом как в быту, так и в промышленности. В зависимости от области использования метиза определяется и его классификация. Производители выпускают болты следующих видов:

  • Машиностроительные. Они отличаются увеличенной прочностью и шестигранной головкой. Реже по желанию заказчика производятся с другой формой головки. Еще одна особенность — метрическая резьба. Она позволяет выдерживать серьезные нагрузки, поэтому подобные болты широко используются в приборо- и машиностроении, изготовлении промышленных конструкций и оборудования, механизмов и прочих целей.
  • Строительные. Для их производства применяется сталь с высокой прочностью. Отличительная особенность метизов — увеличенная головка. Подобные болты подходят для возведения зданий различного назначения, в том числе промышленных. Также они подходят для соединения крупных металлоконструкций, например, тоннелей, мостов и многого другого.
  • Дорожные. Такие болты отличаются классами прочности, в зависимости от назначения. Полукруглая головка и подголовок квадратной формы позволяют закручивать крепежные детали без использования вспомогательных ключей. Чаще всего болты дорожные болты встречаются в дорожных ограждениях и дополнительно защищаются от внешних воздействий методом цинкования.
  • Железнодорожные. Данный вид болтов не пользуется широким спросом из-за узкой сферы применения. Они подходят для возведения железнодорожных конструкций, например, полотен. Существует 3 варианта болтов: стыковые, клеммные и закладные. Первый вариант используется вместе с накладками на рельсы. Второй позволяет прочно закрепить шпалы, а третий соединяет прокладки с рельсами. Для производства железнодорожных болтов используется сталь с высокой прочностью.
  • Транспортные. Также они называются норийными или элеваторными. Для изготовления используют углеродистую сталь, в некоторых случаях допускается оцинкованное покрытие. Болты предназначены для крепления подающих конструкций к транспортировочной ленте. Главное отличие метизов в том, что на стороне стержня головка имеет форму полусферы, а на другой остается плоской. Благодаря паре шипов исключается самопроизвольное поворачивание крепежного элемента.
  • Лемешные. Они тоже не имеют большого спроса и выпускаются в основном по заказу. Лемешные болты позволяют прикреплять различное навесное оборудование к сельскохозяйственной технике. Предусмотрена потайная головка. Подобные метизы не требуют высокой точности исполнения, поэтому выпускаются в основном с классом C. Благодаря квадратному подголовку исключено самопроизвольное раскручивание и соединение остается надежным.
  • Мебельные. Для эстетичного внешнего вида болты выпускаются с потайными либо полукруглыми головками. Кроме сборки мебели они используются для других деревянных и легких конструкций. Они не имеют высокой прочности и дополнительно обрабатываются методом цинкования.

Вариант исполнения

Одной из основных конструктивных особенностей можно назвать вариант исполнения, который зависит от стандарта, по которому изготовлен метиз. Общепринятыми нормативами являются ГОСТ и DIN.

Например, в шестигранных болтах отличительной особенностью может стать стопорение резьбового соединения. Оно достигается за счет отверстия, в которое продевается шплинт или проволока. Если потребовалось уменьшить вес крепежного элемента без потери прочности соединения, то в головке болта можно сделать углубление.

Виды болтов | Разновидности головок

Болты - это востребованные крепежные детали, которые распространены в строительной индустрии. Их используют в разных сферах, связанных с деятельностью человека. Они встречаются в конструкциях, где есть соединения. Сфера применения – от сборки мебели до промышленного производства. Среди крепежных систем болты считаются наиболее популярными.

По строению болты имеют стержень с металлической резьбой. Резьбовое отверстие используют для накручивания гайки или самой детали. Формы головок отличаются в зависимости от типа болта. Наиболее распространенная – шестигранная. Резьбовое соединение чаще применяют для крепления разборных конструкций. В таком случае намного проще заменить деталь в случае ее износа или деформации.

Основная классификация болтов

Крепежные детали делят на две группы:

  1. Оцинкованные. Используются в интерьере, где важна эстетичность. За счет обработки защитными растворами болты устойчивы к коррозии и сохраняют свой первоначальный вид. Чаще всего их можно встретить в мебельных соединениях, декоративных элементах.
  2. Черные. Не проходят дополнительную обработку. Предназначены для монтажа в местах, где эстетичность не играет роли, либо в том случае, если изделие в дальнейшем будет окрашиваться. Актуальны в промышленности, автомобилестроение, строительстве и других сферах.

Тип головки и размер: базовые отличия болта

Тип головки определяет назначение болта. Чаще всего используют шестигранные изделия, но встречаются и квадратные, круглые. В зависимости от применения выбирают подходящий размер и конфигурацию. Если болты используют вместе с гайкой, важно, чтобы они были одного материала и подходили по отверстию резьбы. В противном случае соединение не будет прочным.

Отличия могут быть даже в профиле головок. Например, встречаются круглые или полукруглые. Потайной тип головки распространен в мебельных конструкциях.

Виды болтов по форме стержня и типу резьбы

Болты между собой отличаются диаметром стрежня. Чаще всего можно встретить с одинаковым диаметром по всей длине. Также выпускают ступенчатые конфигурации. Основное отличие в том, что гладкую часть немного увеличивают, а в районе резьбы наоборот.

Призонная форма используется в соединениях с высокими нагрузками и воздействием внешних факторов. Например, вибрации или давление. По индивидуальному проекту могут производить болты под конкретный тип крепежа.

По типу резьбы различают: метрические, трапециидальные, трубные, упорные, дюймовые, дюймовые и другие болты.

Из чего изготавливают болты?

  1. Алюминиевый вид болтов: легкий, устойчивый к окислению, коррозии, термостойкий, отличается простотой изготовления.
  2. Латунные: прочные, устойчивые к коррозии, с низкой магнитной проницаемостью.
  3. Медные: выдерживают высокие нагрузки, обладают отличной износостойкостью, подходят для использования вблизи магнитов.
  4. Пластиковые: бюджетные варианты для небольших нагрузок.
  5. Стальные: изготовлены из прочного, газированного железа. Сталь без покрытия подвержена коррозии.
  6. Из закаленной стали: прочнее других, но более хрупкие.
  7. Из нержавеющей стали: считаются химически стойкими и устойчивыми к коррозии с презентабельной отделкой.
  8. Из суперсплавов: бывает с хорошей механической прочностью, стабильностью поверхности, коррозионной стойкостью, устойчивы к высоким температурам.
  9. Титановые: прочные, легкие и устойчивые к коррозии. При сплавлении с другими металлами увеличивается прочность и долговечность.

Покрытие болтов

Отделка, с помощью которой обрабатывают болты, повышает долговечность и коррозионную стойкость материала.

  • Черная оксидная отделка не увеличивает размеры винта и представляет собой обработанную черную ржавчину. Чаще всего обрабатывают для презентабельности вида болта.
  • Хромированное покрытие – это светоотражающее покрытие, которое видно невооруженным глазом. Наносится оно гальваническим способом.
  • Оцинкованные покрытия применяют исключительно для защиты металла от деформации и повреждений.

Назначение болтов

В зависимости от материала, формы, типа каждый болт подходит для выполнения конкретных задач. Изделия классифицируют по назначению:

  • Мебельные. Недорогие болты, которые используют для соединений деревянных деталей. Они имеют низкий или средний класс прочности и оцинковочное покрытие. Для сборки мебели часто применяют болты с потайной головкой.
  • Строительные виды. Для их производства подходит высокопрочная сталь, поскольку детали должны выдерживать большие нагрузки. Сфера применения – постройка зданий, мостов, других прочных конструкций.
  • Дорожные. Встречаются низкого и высокого класса прочности в зависимости от назначения конструкций. Для удобства быстрого скручивания используют квадратные головки, поскольку в таких моделях не нужно использовать специальные инструменты для сборки.
  • Транспортные. Выпускают с оцинкованным покрытием из стали. Сферическая форма головки с «шипами» предупреждает самораскручивание.
  • Железнодорожные. По ГОСТу выдвигают особые требования к видам болтов. Они не деформируются под воздействием высоких температур и не поддаются коррозии. Железнодорожные болты применяются при креплениях полотен и других элементов жд-дороги.
  • Лемешные. У такого болта высокий класс прочности. Вид востребован в сельскохозяйственной сфере. Популярны квадратные типы головок, предотвращающие прокручивание.



Стандартны производства

В странах СНГ актуален стандарт ГОСТ. Бывают также DIN и ISO. В этих нормативах указаны стандартны, которых должны придерживаться производители крепежных деталей.

При выпуске и реализации болта на самих изделиях должна быть маркировка с важными обозначениями. ГОСТом классифицируют метизы по: форме, назначению, типоразмеру, прочности.

Существует 11 классов прочности. Высокопрочные болты используют непосредственно для конструкций с большими нагрузками. Их производят методом холодной или горячей высадки. Производство базируется на специальном мощном оборудовании.

Механические свойства болта

Помимо класса прочности при выборе крепежной системы важно понимать ее свойства. Исходя из полученной информации, можно определить, подходит ли метиз для монтажа в конкретных условиях.

Показатели высокопрочного болта колеблются в пределах 6.6 – 12.9. В зависимости от цифры на болте можно рассчитать предельную силовую нагрузку.

К механическим свойствам относятся следующие показатели:

  • Временное сопротивление болта. Это максимальная сила, с которой можно воздействовать на метиз. При достижении этого показателя болт раскрутится либо деформируется. Механическая сила может быть любого характера: растяжение, изгиб.
  • Твердость болта по Виккерсу. Показатель устойчивости болта к деформации при воздействии другого предмета. Например, удар или соприкосновение.
  • Предел текучести. Максимально допустимая нагрузка на метиз в процессе работы. Игнорирование показателя приведет к саморазрушению детали. При расчетах обязательно учитывают запас.

Вся информация о характеристиках отображается на изделии методом маркировки. При выборе качественного болта нужно обращать внимание на обозначения изготовителя.






болт м6, м8, м10, м12, м16, м20

ГОСТ 7798-70 - самый известный и наиболее широко применяемый вид болтов. Основное назначение: соединение разнообразных деталей в машиностроении.

Для их производства применяется стальная среднеуглеродистая проволока повышенной точности изготовления. Применяемые марки стали - сталь 10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР, 45 и др. Производство осуществляется холодной высадкой на специальных автоматах с последующей накаткой резьбы.

ГОСТ 7798-70 - болты с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм (зарубежные аналоги - DIN 933 и DIN 931). Стандарт полностью соответствует СТ СЭВ 4728-84.

Конструкция и размеры указаны на чертеже и в таблицах:

Таблица 1

   Марка стали: 10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР, 20Г2Р
   Класс точности: В
   Класс прочности: 4,8; 5,8; 8,8; 10,9
   Поле допуска резьбы: 6g
   Аналог: DIN933, 931, ТУ 14-4-1760-94
Номинальный диаметр резьбы d болт м6 болт М8 болт М10 болт М12 (14) болт М16 (18) болт М20 (22) болт м24 (27) болт м30 болт м36 болт м42 болт м48
Шаг резьбы крупный 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
мелкий - 1 1,25 1,5 2 3
Диаметр стержня d1 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
Размер «под ключ» S 10 13 17 19 21 24 27 30 34 36 41 46 55 65 75
Высота головки k 4,0 5,3 6,4 7,5 8,8 10,0 12,0 12,5 14,0 15,0 17,0 18,7 22,5 26,0 30,0
Диаметр описанной окружности е, не менее 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33,0 37,3 39,6 45,2 50,9 60,8 71,3 82,6
dw, не менее 8,7 11,5 14,5 16,5 19,2 22,0 24,8 27,7 31,4 33,2 38,0 42,7 51,1 59,9 69,4
hw не менее 0,15 0,20 0,25
не более 0,6 0,8
Диаметр отверстия в стержне d3 1,6 2,0 2,5 3,2 4,0 5,0 6,3 8,0
Диаметр отверстия в головке d4Н15 2,0 2,5 3,2 4,0 5,0
Расстояние от опорной поверхности до оси отверстия в головке l2js15 2,0 2,8 3,5 4,0 4,5 5,0 6,0 6,5 7,0 7,5 8,5 9,5 11,5 13,0 15,0

Примечание: Размеры болтов, приведенные в скобках, использовать не рекомендуется.

Чертеж болта 7798:



Перевод болтов из штук в килограммы приведен в таблице 2.

Таблица 2

Длина болта, мм Теоретическая масса 1000 шт. болтов кг» при номинальном диаметре резьбы d, мм
болт м6 болт М8 болт М10 болт М12 болт м14 болт М16 болт м18 болт М20 болт м22 болт м24 болт м27 болт м30 болт м36 болт м42 болт м48
8 4,306 8,668 - - - - - - - - - - - - -
10 4,712 9,394 16,68 - - - - - - - - - - - -
12 5,118 10,120 17,82 - - - - - - - - - - - -
14 5,524 10,850 18,96 27,89 - - - - - - - - - - -
16 5,930 11,570 20,10 29,48 43,98 - - - - - - - - - -
18 6,336 12,300 21,23 31,12 46,21 65,54 - - - - - - - - -
20 6,742 13,020 22,37 32,76 48,45 68,49 95,81 - - - - - - - -
22 7,204 13,520 23,51 34,40 50,69 71,44 99,52 - - - - - - - -
25 7,871 14,840 25,22 36,86 54,05 75,87 105,10 133,3 - - - - - - -
28 8,537 16,330 26,92 39,32 57,40 80,29 110,60 140,2 - - - - - - -
30 8,981 17,120 28,52 40,96 59,64 83,24 114,30 144,8 193,0 - - - - - -
32 9,426 17,910 29,43 42,59 61,87 86,19 118,00 149,4 198,6 237,0 - - - - -
35 10,090 19,090 31,28 45,34 65,24 90,62 123,60 156,3 207,0 246,9 340,6 - - - -
38 10,760 20,280 33,18 48,00 68,59 95,04 129,20 163,2 215,4 256,9 353,3 - - - -
40 11,200 21,070 34,36 49,78 71,25 97,99 132,90 167,8 221,0 263,5 361,8 474,8 - - -
45 12,310 23,040 37,45 54,22 77,30 105,70 142,10 179,4 235,0 280,1 373,0 500,9 - - -
50 13,420 25,020 40,53 58,67 83,35 113,60 152,40 190,9 249,0 296,7 404,1 526,9 834,5 - -
55 14,530 26,990 43,62 63,11 89,39 121,50 162,40 203,7 263,1 313,3 425,3 553,0 872,1 1304 -
60 15,640 28,970 46,70 67,55 95,44 129,40 172,40 216,0 278,9 329,9 446,5 579,0 909,8 1356 -
65 16,760 30,940 49,79 71,99 101,50 137,30 182,40 228,4 293,8 348,8 467,7 605,1 947,4 1407 2009
70 17,870 32,910 52,87 76,44 107,50 145,20 192,40 240,7 308,8 366,5 491,1 631,1 985,0 1458 2076
75 18,980 34,890 55,96 80,88 113,60 153,10 202,40 253,0 323,7 384,3 513,6 659,7 1023,0 1509 2143
80 20,090 36,860 59,04 85,33 119,60 161,00 212,40 265,0 338,6 402,1 536,1 687,5 1061,0 1561 2211
85 21,200 38,840 62,13 89,77 125,70 168,90 222,40 277,7 353,6 419,8 558,6 715,2 1098,0 1612 2278
90 22,310 40,810 65,21 94,20 131,70 176,80 232,40 290,1 368,5 437,6 581,0 743,0 1141,0 1663 2345
95 - 42,790 68,30 98,64 137,80 184,70 242,40 302,4 383,4 455,4 603,5 770,8 1181,0 1715 2412
100 - 44,760 71,38 103,10 143,80 192,60 252,40 314,7 398,3 473,2 626,0 798,5 1221,0 1766 2479
105 - - 74,47 107,50 149,90 200,50 262,40 327,1 413,3 490,9 648,5 826,3 1261,0 1826 2546
110 - - 77,55 112,00 155,90 208,40 272,30 339,4 428,2 508,7 671,0 854,1 1301,0 1880 2614
115 - - 80,63 116,40 162,00 216,30 282,30 351,8 443,1 526,5 693,5 881,8 1341,0 1934 2690
120 - - 83,72 120,90 168,00 224,20 292,30 364,1 458,1 544,2 716,0 909,6 1381,0 1989 2760
125 - - 86,80 125,30 174,00 232,10 302,30 376,4 473,0 562,0 738,5 937,4 1421,0 2043 2831
130 - - 89,89 129,70 180,10 240,00 312,30 388,8 487,9 579,8 761,0 965,2 1461,0 2098 2903
140 - - 96,06 138,60 192,20 255,80 332,30 413,5 517,8 615,3 806,0 1021,0 1541,0 2207 3045
150 - - 102,18 147,50 204,30 271,60 352,30 438,1 547,6 650,8 850,1 1076,0 1621,0 2315 3187
160 - - 108,38 156,40 216,40 287,40 372,30 462,8 577,5 686,4 895,9 1132,0 1701,0 2424 3329
170 - - 114,58 165,30 228,50 303,20 392,30 487,5 607,4 721,9 940,9 1188,0 1780,0 2533 3471
180 - - 120,68 174,20 240,60 319,00 412,30 512,2 637,2 757,5 985,9 1243,0 1860,0 2642 3614
190 - - 126,88 183,10 252,70 333,80 432,30 536,9 667,1 793,0 1031,0 1299,0 1940,0 2751 3756
200 - - 133,08 191,90 264,70 350,60 452,20 561,5 697,0 828,6 1076,0 1354,0 2020,0 2860 3898
220 - - - 209,70 228,90 382,20 492,20 610,9 756,7 899,6 1166,0 1465,0 2180,0 3077 4182
240 - - - 227,50 313,10 413,80 532,20 660,3 816,4 970,8 1256,0 1576,0 2340,0 3295 4466
260 - - - 245,20 337,60 445,40 572,20 709,6 876,1 1042,0 1346,0 1687,0 2500,0 3513 4751
280 - - - - 361,50 476,90 612,20 759,0 935,9 1113,0 1436,0 1798,0 2660,0 3730 5035
300 - - - - 385,70 508,50 652,20 808,3 995,6 1184,0 1526,0 1910,0 2820,0 3948 5319

Варианты исполнения головки болта устанавливает производитель болтов. Наиболее широко применяются  болты м6, м8, м10, м12, м16, м20 по типу исполнения 1. Болты по типу исполнения 2 и 3, как правило, производятся на заказ.

Примеры условного обозначения:

  • Болт М12 - 6gх60.58 (S19) ГОСТ 7798-70

Болт тип исполнения 1, с диаметром резьбы d=12 мм, с размером "под ключ" S=19 мм, длиной l=60 мм, с крупным шагом резьбы, с полем допуска 6g, класса прочности 5.8, черный.

  • Болт М10х1,25 - 6gх60.109.40Х.016 ГОСТ 7798-70

Болт исполнения 1, с диаметром резьбы d=10 мм, с размером "под ключ" S=17 мм, с мелким шагом резьбы 1,25 мм., с полем допуска 6g, класса прочности 10.9, изготовленный из стали марки 40Х, с покрытием типа 01 толщиной 6 мкм. (болт оцинкованный)

  • Болт М16 - 6gх60.58 (S24) ГОСТ 7798-70

Болт исполнения 1, с диаметром резьбы d=16 мм, с размером "под ключ" S=24 мм, длиной l=60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5. 8, черный без покрытия.

  • Болт М16х1,5 - 6gх60.109.40Х.016 ГОСТ 7798-70

Болт исполнения 1, с диаметром резьбы d=16 мм, с размером "под ключ" S=24 мм, длиной 60 мм, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с цинковым покрытием толщиной 6 мкм.

  • Болт 2М20 - 6gх60.58 (S30) ГОСТ 7798-70

Болт исполнения 2, с диаметром резьбы d=20 мм, с размером "под ключ" S=30 мм, длиной l=60 мм, с крупным шагом резьбы, с полем допуска 6g, класса прочности 5.8, без покрытия.

Узнать цены и оформить заказ на данную продукцию оптом от одного ящика вы можете у наших менеджеров.

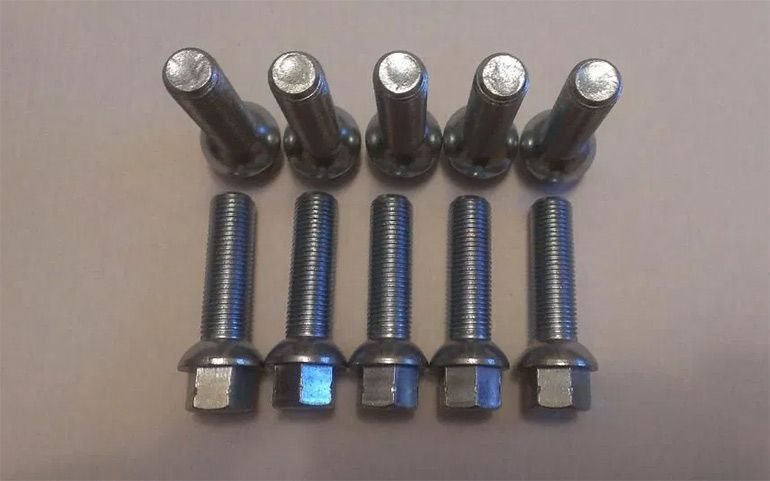

Болты, гайки, шпильки, шайбы используемые при ремонте автомобиля

В автомобилях для крепления отдельных узлов и деталей в качестве крепежных элементов используются винты, болты, шпильки и гайки. Винтами называются резьбовые крепежные изделия с головкой, предназначенной для закручивания с помощью отверток. Болтами называются резьбовые крепежные изделия с головкой шестигранной или специальной формы, предназначенной для закручивания при помощи гаечных ключей.

Шпилька представляет собой стержень с резьбой, нарезанной с двух сторон. Часто с одной стороны шпилька имеет крупную, а с другой стороны — мелкую резьбу. В корпусную деталь шпилька вкручивается крупной резьбой, а с противоположной стороны на нее накручивается гайка, с помощью которой стягиваются скрепляемые детали (рис. 1.1).

Резьба винта должна совпадать с резьбой, выполненной в корпусной детали или гайке. Диаметр резьбы может измеряться в долях дюйма (в этом случае резьба называется дюймовой) или в метрических единицах. Диаметр резьбы измеряется по вершинам резьбы, на наружном диаметре болта или шпильки.

Рис. 1.1. Слева показан типичный болт, справа — шпилька. Обратите внимание на то, что на верхнем и нижнем концах шпильки резьба имеет разный шаг

Дюймовая резьба бывает крупной и мелкой. Крупная резьба называется UNC-резьбой (Unified National Coarse — унифицированная классификация крупной резьбы, принятая в США), а мелкая резьба — UNF-резьбой (Unified National Fine — унифицированная классификация мелкой резьбы, принятая в США). Для обозначения резьбы используется стандартная комбинация диаметра резьбы и числа витков резьбы — на единицу длины (называемого шагом резьбы). Шаг - резьбы измеряется с помощью резьбомера (также

называемого резьбовым калибром), как показано на рис. 1.2. Болты классифицируются по диаметру и длине, измеряемой от конца болта до нижней стороны его головки, как показано на рис. 1.3.

Размер дюймовой резьбы определяется наружным диаметром резьбы в долях дюйма и числом витков резьбы на дюйм длины. Типичными размерами UNC-резьбы являются 5/16-18 и 1/2-13. Аналогичные UNF-резьбы имеют размеры 5/16-4 и 1/2-20.

Рис. 1.2. Резьбомер служит для измерения шага резьбы. Этот болт имеет резьбу диаметром 1/2 дюйма с шагом 13 витков на дюйм (1/2-13)

Рис. 1.3. Размер болта определяется его длиной и диаметром резьбы

Пользуйтесь винтергриновым маслом

Синтетическое винтергриновое масло, которое можно купить в любой аптеке, обладает великолепной проникающей способностью. Поэтому, если не удается выкрутить заржавевший болт или найти пропиточное масло, шагайте прямиком в аптеку (рис. 1.4).

Рис. 1.4. Для ослабления заржавевших резьбовых соединений используется синтетическое винтергриновое масло

■ БОЛТЫ С МЕТРИЧЕСКОЙ РЕЗЬБОЙ

Размер метрической резьбы болта указывается буквой Af, и следующим за ней числом, означающим диаметр болта в миллиметрах (мм), измеренный по наружному диаметру (вершинам) резьбы. Пример обозначения метрической резьбы со стандартным шагом М8, Ml2. Размер метрической резьбы с мелким шагом указывается диаметром резьбы, за которым следует символ х и число, означающее расстояние между соседними витками резьбы, в миллиметрах (например, М8х1,5).

■ КЛАСС ПРОЧНОСТИ БОЛТА

Болты изготавливаются из различных сортов стали и поэтому отличаются по прочности. Классификация болтов по прочности называется классом прочности. На головку болта наносится маркировка, указывающая его класс прочности. На головку болтов с дюймовой резьбой наносятся риски, как показано на рис. 1.5 и рис. 1.6. Фактический класс прочности болта равняется числу рисок плюс два. Класс прочности болтов с метрической резьбой указывается десятичным числом, нанесенным на головку болта. Чем больше рисок или чем больше число, указанное на головке болта, тем выше его прочность. Иногда аналогичная маркировка, указывающая класс прочности, наносится на гайки и мелкий крепеж.

Рис. 1.5. Стандартная маркировка класса прочности болтов

ВНИМАНИЕ

Никогда не используйте обычный хозяйственный крепеж (несортовой) в системах рулевого управления, подвеске или тормозной системе автомобиля. Используемый при техническом обслуживании автомобиля крепеж должен точно соответствовать по размеру и классу прочности крепежу, указанному и использованному производителем автомобиля.

Рис. 1.6. На станции техобслуживания всегда должен быть в наличии ассортимент высококачественных болтов и гаек, который может понадобиться для замены поврежденного крепежа в процессе технического обслуживания автомобиля

■ ГАЙКИ

У гаек размер шестигранного корпуса, как правило, совпадает с размером головки болта. У дешевых гаек размер шестигранного корпуса иногда превышает размер головки болта. Гайки с метрической резьбой часто маркируются лунками, нанесенными на их поверхность, которые указывают класс прочности. Чем больше лунок, тем выше класс прочности гайки. Для предотвращения самопроизвольного раскручивания соединения используется посадка с натягом. Для этого слегка деформируется форма гайки либо часть витков резьбы. Для предотвращения самопроизвольного ослабления гаек используется также нейлоновая кольцевая прокладка, фиксируемая в корпусе гайки, или нейлоновая прокладка или лента, закладываемая в резьбовое соединение.

Полудюймовый гаечный ключ не подходит к головке полудюймового болта

Распространенной ошибкой новичков, осваивающих азы ремонта автомобиля, является представление о том, что размер болта или гайки — это размер его головки. Размер болта или гайки (наружный диаметр резьбы), как правило, меньше посадочного размера, указанного на рожковом ключе или головке торцового ключа. Ниже приведена таблица соответствия номера ключа размеру резьбы.

Номер ключа

Размер резьбы

7/16 дюйма

1/4 дюйма

1/2 дюйма

5/16 дюйма

9/16 дюйма

3/8 дюйма

5/8 дюйма

7/16 дюйма

3/4 дюйма

1/2 дюйма

10 мм

6 мм

12 мм или 13 мм*

8 мм

14 мм или 17 мм*

10 мм


* Метрическая система (Международная система единиц — СИ).

Рис. 1.7. Различные типы контрящихся гаек: слева — гайка с нейлоновой кольцевой прокладкой, по центру — гайка преднамеренно деформированной формы, справа — корончатая гайка под шплинт

ПРИМЕЧАНИЕ

Для стопорных гаек используется общее название — контрящаяся гайка. Оно означает, что сила прижима или момент затяжки гайки сохраняется в процессе эксплуатации и не ослабляется во время движения от вибраций. Контрящиеся гайки, если они были откручены, необходимо заменять новыми, во избежание ослабления их затяжки в процессе эксплуатации. Строго соблюдайте технические требования производителя автомобиля. В тех случаях, когда необходимо одновременно законтрить гайку или болт и защитить резьбовое соединение от коррозии, используйте анаэробные герметики, например Locktite, наносимые на резьбу.

Почему "Филипс" стало общепринятым названием одного из видов отверток?

В1936 году изобретатель Генри Филипс (Henry М. Phillips) запатентовал винт с головкой типа "Филипс". Крестообразный шлиц на головке этого винта не доходит до ее края, поэтому жало отвертки всегда фиксируется по центру головки винта.

■ ШАЙБЫ

Под головку болта и под гайку часто подкладыва-ются кольцевые прокладки (шайбы). Простые плоские шайбы используются для равномерного распределения силы прижима по периметру крепежной детали. Контровочные шайбы ставятся для предотвращения самопроизвольного ослабления затяжки резьбового соединения. Для облегчения сборки шайба может фиксироваться в корпусе гайки.

Итог: В качестве крепежа в ходовой части автомобиля широко используются болты, шпильки и гайки. Размеры дюймовой и метрической резьб не совпадают и они не взаимозаменяемы. Маркировка крепежа указывает класс его прочности.

Винт и гайка. Болты. Виды и работа. Применение и особенности

Винт и гайка – самое распространенное сочетание крепежных элементов. Они встречаются повсеместно, начиная от мобильных телефонов, и заканчивая автомобилями и самолетами. Винт представляет собой стержень с накатанной резьбой и головкой для ввинчивания, сделанной под торцевую грань, ключ или отвертку. Гайка имеет форму кольца, отверстие которого оснащено резьбой. Данные крепежные изделие бывают разного диаметра, длины и формы.

Данные крепежные элементы можно встретить практически в любом механизме, состоящем из собранных деталей. Винт и гайка могут иметь различную конструкцию, но в большинстве случаев универсальны и могут переставляться с одного механизма на другой. Их используют в тех местах, где требуется обеспечить устойчивое соединение на растяжение.

Винт и гайка – особенности конструкции

При рассмотрении конструкции винта можно заметить, что он очень похож на болт. Внешне оба эти крепежные элемента представляют собой металлический стержень с резьбой по всей поверхности и головкой со шлицами для фиксации инструмента для вкручивания. Бытует мнение, что главное их отличие заключается в том, что болт проходит сквозь соединяемые элементы и стягивает их при вкручивании в гайку, а винт ввинчивается непосредственно в одну из деталей для соединения, которое имеет нарезанную резьбу. Данное утверждение в корне неверно, что подтверждает ГОСТ 27017-86, в котором напрямую указано, что болт может крепиться как в гайку, так и в резьбовое отверстие.

Определение в ГОСТе развеивает и утверждение, что винт предназначен для вкручивания гранью или отверткой, а болт только с помощью гаечного ключа. Единственное отличие между данными двумя элементами заключается в их предназначении. Винт обеспечивает соединение на растяжение, а болт на растяжение и срез. Тем не менее в большинстве случаев винт действительно затягиваться с помощью отвертки или грани, в то время как головка под рожковый ключ является редкостью.

Гайка представляет собой крепежный элемент в форме кольца, с внутренней резьбой, предназначенной для навинчивания на винт, шпильку или болт. Внешняя ее сторона может иметь шестигранную форму, предназначенную для применения с обычным рожковым ключом, квадратную или со специальными лопастями для пальцев, так называемыми барашками.

Разновидности гаек

Поскольку гайки используются для крепления различных элементов, они отличаются не только по размеру, но и по форме.

Самыми распространенными являются следующие виды:
  • Шестигранная.
  • Корончатая.
  • Колпачковая.
  • Барашек.
  • Квадратная.
  • Шлицевая.
  • Рым-гайка.
Шестигранная

Самый распространенный вид. Она предназначена для затягивания или раскручивания с применением гаечного ключа любой конструкции. Нередко по ободу такого крепежа имеется фаска, облегчающая захват ключом, что очень важно при работе в труднодоступном месте.

Корончатая

Форма является более редкой. По внешней торцевой части крепежа имеются неглубокие пазы, похожие на зубья короны. Такая конструкция применяется в тех механизмах, где существует высокий риск самораскручивания крепежа. В стержне винта имеется специальное отверстие, в которые вставляется штифт, проходящий в пазе гайки, что делает невозможным самовольное раскручивание. Чтобы снять такой крепеж необходимо предварительно вручную вытащить штифт, после чего воспользоваться ключом.

Колпачковая

Конструкция применяется в тех случаях, когда необходимо не только создать надежное соединение, но и замаскировать его или предотвратить попадание на его поверхность воды. При использовании колпачкового типа можно не беспокоиться, что резьба заржавеет, и при раскручивании появятся затруднения. Такой крепеж часто применяется на мебели. Колпачковая гайка большого размера используется для фиксации дисков на автомобилях.

Барашек

Считается одним из самых удобных типов. Данная конструкция имеет специальные лопасти, позволяющие проводить удобное накручивание вручную. Такие винт и гайка работают без использования дополнительных инструментов. Барашек можно встретить на мебели, а также в тех случаях, когда приходится постоянно проводить сборку и разборку, а ключ не всегда есть под рукой.

Квадратный

Обычно вставляется в прямоугольный паз на детали для соединения, что обеспечивает фиксацию, не давая возможность проворачиваться. Благодаря этому дополнительное удержание с помощью ключа не требуется. Это важно при соединении в труднодоступных местах, когда сложно достать до гайки, чтобы ее придержать. Подобное соединение встречается в розетках для зажима жил проводов.

Шлицевая

Конструкция имеет круглую форму с выбранными на боковой части шлицами перпендикулярными резьбе. Такой тип можно закрутить с помощью спецключа. Он применяется в основном при авиастроении. Также бывают специальные вилочные отвертки, для работы с мелкими шлицевыми гаечками.

Фланцевая

Конструкция сочетает в себе обычную шестигранную гайку с прилегающей шайбой, которая увеличивает площадь давления на притягиваемую поверхность. Данная конструкция предназначена для соединения деталей, работающих под большой нагрузкой. Шайба эффективно подавляет вибрации, снижая самораскручивание.

Рым-гайка

Имеет металлическое кольцо, предназначенное для продевания сквозь него троса или цепи. Для накручивания крепления такого типа достаточно вставить стержень в кольцо, и провести затягивание. Винт и гайка рым конструкции могут закручиваться без использования специального ключа. Вполне можно обойтись плоскогубцами или сделать все пальцами.

Виды винтов

Винты бывают различной толщины и длины. Чем они крупнее, тем более надежное соединение могут обеспечить. Кроме того, они различаются между собой по форме головок, а также по шлицам, нанесенным на шляпку.

Форма головок бывает:
  • Плоская.
  • Выпуклая.
  • Круглая.
  • Грибовидная.
  • Потайная.
  • Полупотайная.

Плоский винт и гайка под ключ самые распространённые типы соединения. Они используются в тех местах, где выступающие части крепежа не мешают. В первую очередь это касается скрытых участков, находящихся в корпусе бытовой техники, автомобилей и прочих механизмов.

Выпуклая, круглая и грибовидная форма используется на видимых участках, при этом, сглаженные верхние грани легко скользят при механическом контакте, что минимизирует травмы и не цепляет одежду.

Потайная головка имеет коническую форму с плоским верхом, такой тип часто можно встретить на шурупах. Шляпка такого винта предназначена для вкручивания в поверхность соединяемых элементов заподлицо, что делает головку практически незаметной.

Полупотайной формы похожи на потайную, но ее верх не плоский, а слегка скругленный. Такое крепление тоже может входить в соединяемые детали, при этом сверху одевается специальная заглушка из пластика, обеспечивающая защиту от коррозии и скрывающая крепление.

Что касается видов шлицев, то их существует более 20 штук. Многие из них практически не используются. Самыми популярными являются шлицы под прямую или крестообразную отвертку. Они применяются повсеместно, начиная от детских игрушек, компьютерной мыши и заканчивая панелями в поездах. Также популярностью пользуются щипцы под торцовый ключ с четырьмя, шестью или сделанными по форме звездочек гранями.

Специализированные

Кроме этого, существует еще масса необычных форм, которые придуманы под спецключ. Специализированные винт и гайка используются на фирменной технике, с целью предотвратить несанкционированную разборку, что может быть запрещено по условиям гарантии. Ярким тому примером являются винты используемые компанией Apple, открыть которые можно только торцевым ключом в форме клевера. Такой шлиц называется Pentalobe.

Существует еще масса подобных примеров. В большинстве случаев такая форма применяется на мелких винтах, поэтому для их раскручивания можно воспользоваться подручными средствами. Зачастую вполне можно обойтись обычной плоской отверткой, но при этом шлицы будут повреждены, поэтому для обратной сборки придется заменить винт привычным. Если тип рисунка шлицев совсем необычный, то в него можно налить суперклей и вставить подходящую по размеру отвертку или торцевой ключ, что позволит после приклеивания выкрутить крепление. В этом случае винт тоже будет испорчен. Вместо клея можно воспользоваться холодной сваркой или расплавленным оловом. На крайний случай такую головку можно высверлить.

Похожие темы:
Типы болтов

- Руководство по покупке Thomas

Болты

представляют собой механическую застежку, которая имеет внешнюю резьбу и соединена с гайкой, которая предназначена для вставки через отверстия и использования для соединения деталей с использованием момента затяжки. В отличие от винтов, которые также являются крепежными элементами с внешней резьбой, болты требуют наличия гайки для правильного функционирования и просверливания отверстия, в которое можно вставить болт.

В этом видео мы обобщили несколько типов болтов:

Основные типы обычно используемых болтов включают:

  • Анкерные болты
  • Болты глухие
  • Болты каретки
  • Болты с двойным концом
  • Болты с проушиной
  • Болты с шестигранной головкой
  • Машинные болты
  • Болты с пятью головками
  • Болт с полукруглой головкой
  • Болты плечевые
  • Болты с головкой под торцевой ключ
  • Болты с Т-образной головкой
  • U-образные болты

Болты производятся в соответствии с рядом стандартов, обеспечивающих единообразие размерных характеристик и материалов. При указании стандартных болтов размерные параметры следует указывать в соответствии с таблицами стандартов, установленных ANSI / ASME. Эти параметры включают:

  • Номинальный размер в дробном или десятичном эквиваленте
  • Число ниток на дюйм
  • Общая длина
  • Материал
  • Отделка

Дополнительную информацию о крепежных винтах см. В нашем руководстве по типам винтов.

Анкерные болты

Анкерные болты - это болты, которые предназначены для крепления конструктивного элемента или компонента к бетонной плите или заливному фундаменту.Анкерные болты могут быть предварительно установлены на место во время заливки бетонной конструкции, как и в случае плиты, используемой поверх залитого фундамента дома. Или анкеры могут быть прикреплены после того, как бетон затвердел, с помощью операции сверления для создания канала, в который можно вставить анкерный болт.

Болты глухие

Глухие болты относятся к типу болтов, который позволяет использовать крепеж в тех случаях, когда приложение не позволяет получить доступ к обеим сторонам болта для затягивания или затяжки болта. Простым примером этого является обычный болт с рычагом, который используется для крепления предметов к стене в месте между опорными балками.

Болты с квадратным подголовком

Болты с квадратным подголовком представляют собой самоблокирующиеся болты, обеспечивающие определенный уровень безопасности за счет использования куполообразной головки для скрытого монтажа, которая обеспечивает доступ для снятия или ослабления этих болтов только со стороны болта с гайкой. Под куполообразной головкой болта находится квадратная секция, которая может быть вставлена ​​в соответствующий квадратный вырез, чтобы обеспечить функцию самоблокировки, которая позволяет затягивать болт со стороны гайки без необходимости удерживать головку гаечным ключом.

Болты с двойным концом

Двухсторонние болты иногда называют шпильками и имеют резьбовую часть на каждом конце болта без традиционной головки. Один конец предназначен для ввинчивания в подходящее отверстие, на которое нарезана сопряженная резьба, а другой конец имеет резьбу для поддержки гайки. Внешний вид аналогичен стержню с резьбой, но традиционно не имеет резьбы по всей длине стержня и может иметь разную резьбу на каждом конце.

Болты с проушиной

Болты с проушиной имеют полностью закрытый или частично закрытый конец с петлей вместо традиционной головки болта.В некоторых случаях петлю можно использовать для подъема объекта, к которому прикреплен рым-болт. Некоторые рым-болты не предназначены для подъема, а могут использоваться для аккуратной прокладки проводов, кабелей или других подобных элементов во избежание случайного столкновения. Болты с проушиной могут предлагать дополнительные возможности в зависимости от состава материала и отделки - некоторые подходят для низкотемпературных операций, а другие не отражают свет и поэтому будут сливаться с фоном.

Болты с шестигранной головкой

Болты с шестигранной головкой, также называемые болтами с шестигранной головкой, представляют собой очень распространенную форму болтов, которые доступны в стандартных дюймовых и метрических размерах. Как следует из названия, эти болты имеют шестигранную головку, которую можно затягивать гаечным ключом или головкой. Болты с шестигранной головкой могут иметь полную резьбу или иметь буртик без резьбы.

Машинные болты

болтов машины используются для крепления вместе два кусков материала, и похожи на шестигранные болты, за исключение того, что они не будут иметь скошенную точку и не предназначены с поверхностью шайбы, несущей на нижней стороне головы. Обычно они доступны как с шестигранной, так и с квадратной головкой.

Болты с пятью головками

Болты с пятиугольной головкой представляют собой пример болта с защитой от несанкционированного доступа, который может использоваться в приложениях, где желательно снизить вероятность того, что человек, вооруженный стандартными инструментами, сможет ослабить или удалить болт. Если головка болта имеет форму пятиугольника, на этих болтах нельзя будет использовать стандартные ключи или наборы головок.

Болт с полукруглой головкой

По внешнему виду похожи на болты с квадратным подголовком, болты с круглой головкой не имеют квадратного конуса под куполообразной головкой болта и обычно используются для соединения дерева. Более мягкая природа древесины позволяет болту прижиматься к поверхности дерева и захватывать за счет трения, чтобы предотвратить вращение болта при затягивании гайки.

Болты плечевые

Болты с буртиком, также называемые болтами для снятия изоляции, имеют участок болта с резьбой меньшего диаметра, чем буртик болта (участок болта между головкой и началом участка с резьбой). Болты с буртиком полезны для работы в качестве вала или оси, которые могут содержать вращающуюся часть, например подшипник или втулку.

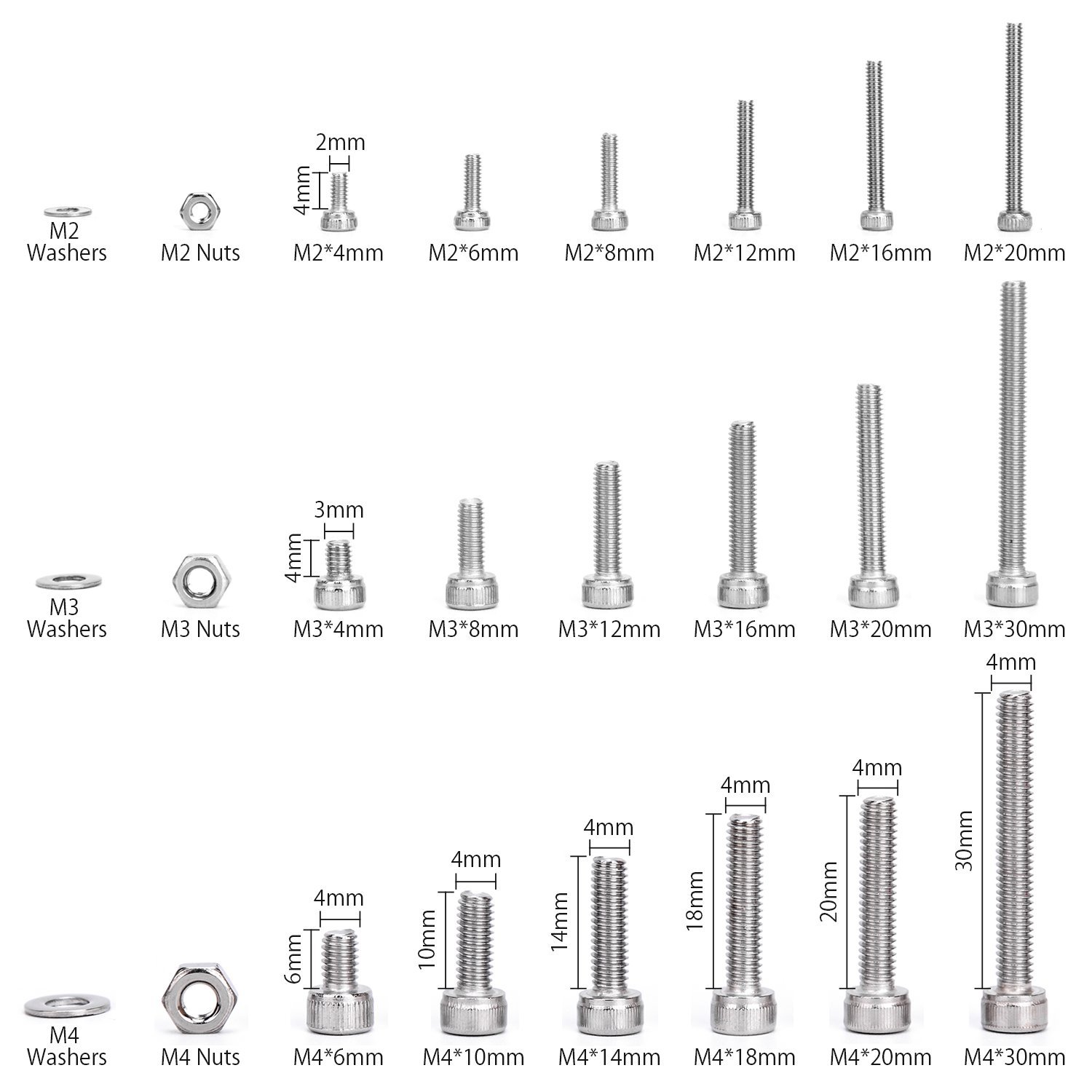

Болты с головкой под торцевой ключ

Болты с головкой под торцевой ключ, также называемые винтами с головкой под торцевой ключ, имеют утопленную головку, которая затягивается с помощью шестигранного ключа или шестигранного ключа. Тип головки этих болтов может варьироваться от цилиндрического профиля до типа с потайной головкой с плоской головкой и формы с выпуклой головкой, в зависимости от желаемого использования. Более глубокая утопленная головка с внутренним шестигранником дает возможность увеличить крутящий момент, прилагаемый к этим крепежам, при минимальном риске снятия изоляции или повреждения головки.

Болты с Т-образной головкой

Т-головка болты или Т-слот болты имеют головки конструкцию, которая позволяет ему быть вставлена ​​в прорезь или углубление, тем самым обеспечивая болт на месте, чтобы предотвратить его от поворота, когда крепежная гайка затянута. Т-образные болты используются для закрепления топливных баков на месте, где доступ к обеим сторонам крепежа может быть невозможен во всех случаях. Болт с Т-образной головкой может быть подан в канал в машине, называемый гусеницей с Т-образным пазом, и может использоваться для закрепления объекта в любом месте по длине канала.

U-образные болты

U-образные болты - это крепежные детали, имеющие форму буквы U, которые содержат резьбовые части на каждом конце болта, на которых размещены кронштейн монтажной пластины и крепежные гайки. Хотя большинство U-образных болтов имеют полукруглый профиль, некоторые имеют прямоугольную форму. Они используются в самых разных сферах - от опорных труб до автомобильных приводов и выхлопных систем. Некоторые конструкции включают резиновое покрытие, предотвращающее износ от движения металла по металлу.В другие конструкции U-образного болта добавлены толстые резиновые прокладки для уменьшения эффекта вибрации и снижения шума. Также доступны неметаллические конструкции для использования в приложениях, где существует риск контакта U-образного болта с проводом, находящимся под напряжением.

Сводка

В этой статье представлен краткий обзор некоторых распространенных типов болтов. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие изделия для болтов

Прочие «виды» статей

Больше из оборудования

28 различных типов болтов (руководство по покупке)

Количество различных вариантов болтов ошеломляет. Мы закатали рукава и разбили все типы в удобный для чтения список. Каждый включает пример фотографии. Откройте для себя все различные типы болтов в зависимости от формы и типа головки, формы и использования, а также материала, чтобы убедиться, что вы используете подходящий для своего проекта прямо здесь.

Болт очень похож на винт в том, что он имеет ту же форму и используется для скрепления материалов между собой. Сам болт имеет резьбу и предназначен для соединения с гайкой. Важно убедиться, что гайка и болт имеют одинаковый размер, чтобы они хорошо сочетались друг с другом без лишнего пространства.

Есть разные болты на выбор. Они различаются по использованию в зависимости от их формы, типа головы и размера. Прочтите, чтобы узнать, какой тип болта подходит вам и вашему проекту.

Связанные: Типы гаек с проушинами | Типы строительных гвоздей | Детали винта

Типы болтов по форме и типу головки

Основные типы болтов характеризуются формой и типом головки.

Анкерные болты

Позволяют прикреплять объекты к бетону, при этом головка болта обычно помещается в бетон до того, как он затвердеет, чтобы резьбовой конец был открыт и готов к использованию. Существуют разные типы анкерных болтов, самые простые и прочные - монтируемые на месте.У залитых на месте болтов заделанный конец имеет обычный болт с шестигранной головкой и шайбу, фланец или 90-изгиб, при этом механизм передачи нагрузки находится в механической блокировке. Существуют также анкеры, которые устанавливаются после высверливания, которые могут быть помещены в бетон после сверления.

Болты с оправкой

Прочно закрепите шайбу и поменяйте резьбу на них. Они предназначены для использования с некоторыми инструментами, такими как торцовочная пила, чтобы убедиться, что инструмент остается в безопасности, а лезвие не выпадает.

Болты с квадратным подголовком

Имеют гладкую закругленную головку и квадратное сечение, предотвращающее проворачивание болта; они также имеют резьбовую часть для гайки. Болты с квадратным подголовком также называются болтами с круглой головкой и квадратной шейкой и используются для крепления металла к дереву. Обычно по обе стороны от деревянных балок есть усиливающие пластины, которые затем крепятся с помощью болтов с квадратным подголовком. Они также используются для замков и петель.

Болты подъемника

Имеют большую плоскую головку и обычно используются в установках конвейерных систем.

Подвесные болты

Не имеют головок вообще, а состоят только из корпуса с машинной резьбой и наконечника винта с деревянной резьбой. Технически подвесные болты представляют собой шпильки, и их можно использовать для подвешивания предметов к дереву или прикрепления предметов к дереву. На каждой стороне подвесного болта есть резьба, резьба с отставанием на одном конце для ввинчивания в древесину и резьба винта на другом конце, чтобы вставить гайку или резьбу в уже проделанное отверстие. Крепления с резьбовыми шпильками обычно могут выдерживать около 300 фунтов.

Болты с шестигранной головкой

Имеют шестигранную головку и корпус с резьбой. Секция прямо под головой не должна иметь резьбу.

Прочтите здесь о болтах с шестигранной головкой.

J-болты

Имеют форму буквы J и используются для крепления, помогая удерживать материалы или оборудование для обеспечения безопасности.

Болты с шестигранной головкой

Также называемые винты с растяжкой и на самом деле не являются болтами с шестигранной головкой и наконечником винта с резьбой, поэтому его можно использовать в древесных материалах.

Анкерные болты

Помогают стабилизировать стены при строительстве туннелей.

Стяжные болты или Болты Chicago

Имеют как охватываемую, так и охватываемую часть с внутренней резьбой и головками болтов на обоих концах. Они обычно используются для переплета бумаги.

Болты с буртиком или S Болты отключающего механизма

Помогите создать шарнир или точку крепления. У них широкое гладкое плечо, но небольшой конец с резьбой.

U-образные болты

Имеют форму буквы U, с двумя прямыми участками с резьбой.

Типы болтов по форме и применению

Болты также можно охарактеризовать по их форме и использованию.

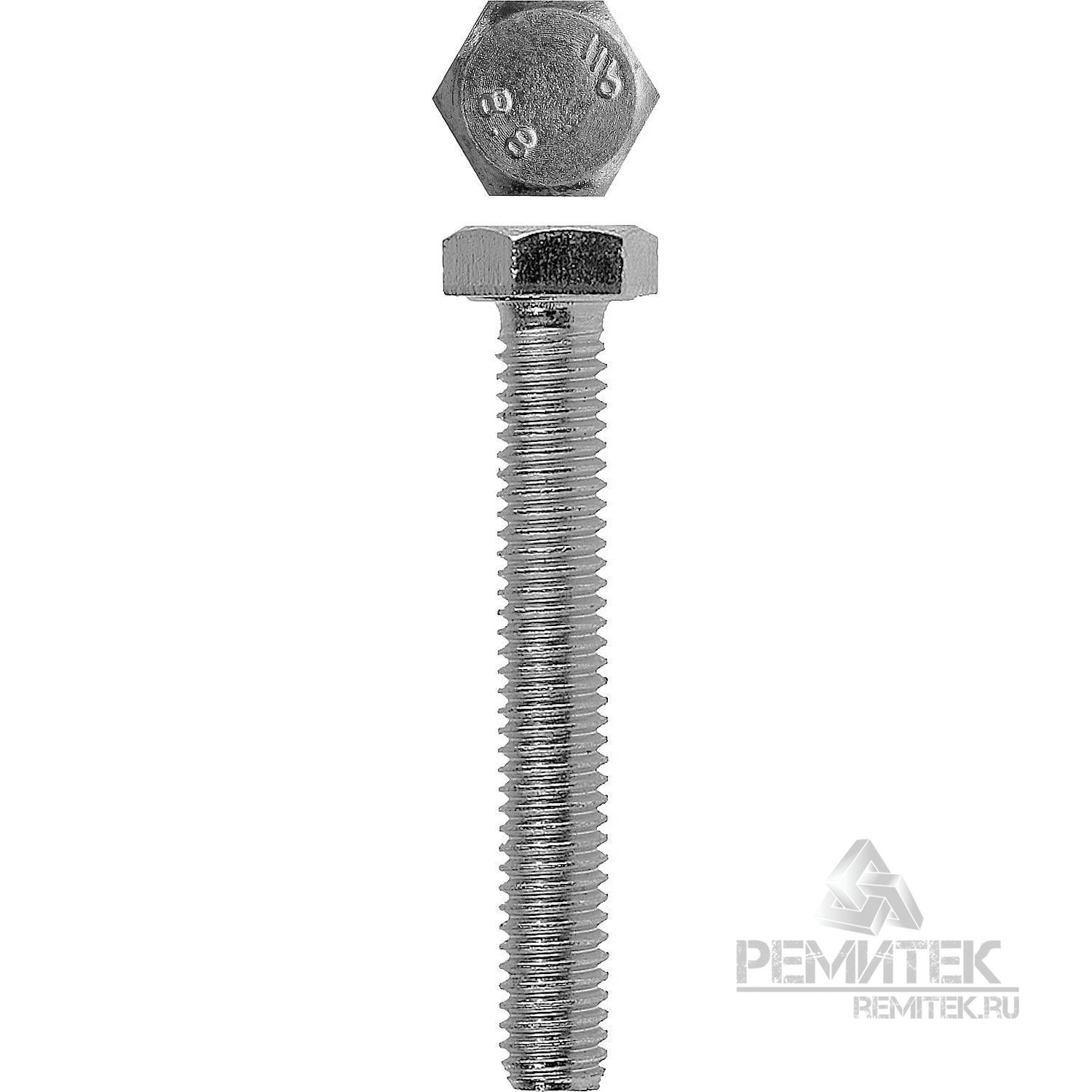

Болты с шестигранной головкой

Это один из наиболее распространенных видов крепежа, который будет использоваться во многих проектах как стандартный болт. Болты с шестигранной головкой имеют три стандартные длины или сорта и разные диаметры хвостовика, от 1/4 ″ до 4 ″.По сравнению с квадратным болтом, шестигранная головка обладает большей прочностью, ее легче собирать, легче прикладывать крутящий момент и больше места для идентификации производителя.

Гнутый болт

В отличие от большинства традиционных болтов, гнутые болты не прямые. Конец изгибается или имеет специальную форму, например изгиб под прямым углом или в форме глаза. Гнутые болты используются в различных отраслях промышленности, включая гидротехнические сооружения, производство металлоконструкций, строительство металлических конструкций и другие специальные виды работ.

Существуют различные виды гнутых болтов:

  • Анкерные болты - обычно используются для крепления конструкций к бетону и для всех других типов проектов.
  • U-образные болты - вокруг гнутых болтов, с помощью которых можно прикрепить трубу или стальной круглый стержень к круглой деревянной или стальной стойке; они часто используются с анкерными стержнями или стержнями с полной резьбой для затяжки соединений; для подвешивания кованых труб в механических установках; их также можно заделывать в бетон и использовать в качестве анкерных болтов.
  • Рым-болты - чаще всего используются для прикрепления проушины к конструкции, чтобы к ней можно было привязать веревки или тросы.
  • Болты с проушиной со смещением (также называемые стяжными болтами) - в сочетании со стяжными стержнями или стержнями с полной резьбой они используются для затяжки соединения.

Гнутые болты также могут быть изготовлены в различных формах для удовлетворения конкретных потребностей.

Болты с квадратным подголовком

Они сделаны, чтобы хорошо выглядеть, с закругленной головкой, которая имеет более эстетичный вид.Тело болта имеет обычную резьбу, но когда вы дойдете до хвостовика, есть ребра или лыски, которые не позволят болту повернуться после его затяжки. Некоторые болты с квадратным подголовком просто вдавливаются на место, в то время как другие имеют предварительно перфорированный квадратный зажим.

Гусеничный болт

Гусеничный болт фактически используется для железнодорожных путей. Их также называют зубчатыми болтами или анкерными болтами рельсов, и они используются для крепления рельсовых стыков, чтобы связать рельсы, или для крепления стальных рельсов и рельсовых стульев к железнодорожным шпалам. Это очень прочные высококачественные болты, устойчивые к вибрациям. Гусеничные болты бывают различных размеров и форм, в том числе

  • Гусеничные болты с полукруглой головкой и овальной шейкой
  • Гусеничные болты с ромбовидной шейкой
  • Рельсовые болты NF F50-008
  • Зажимные болты с резьбой BSW
  • Рыбий болт, используемый для стыков рельсов (с рельсовые гайки и пружинные шайбы)
  • Зажимной болт HS26 и HS32
  • Зажимной болт и вставной болт для России
  • Анкерный болт
  • Т-образный болт
  • Специальный болт
  • Тоннельный болт

Из-за жестких требований безопасности, гусеница к болтам предъявляются особые требования.Они должны быть подходящей формы и размера и всегда должны плотно прилегать. Они должны быть установлены с пружинными шайбами ​​AREMA, а области должны быть очищены и смазаны должным образом. Если болты отсутствуют или не работают, существуют правила, позволяющие исправить ситуацию.

Квадратный болт

Квадратный болт обычно используется во многих проектах и ​​имеет квадратную головку и резьбовой корпус. Эти болты часто используются в эстетических целях, например, чтобы придать вашему проекту рустикальный вид или соответствовать существующим болтам (или другим типам крепежа) в старой конструкции.Они бывают разных классов прочности и имеют диаметр от 1/2 дюйма до 1-1 / 2 дюйма.

Болт с круглой головкой

Болт с круглой головкой выглядит хорошо, придавая завершенный вид проектам гладкости. Они похожи на болты с квадратным подголовком, но отличаются отсутствием квадратной шейки под головкой. Они отличаются гладкой круглой головкой и затягиваются затягиванием идущей к ним гайки. Круглые болты часто используются в деревянных соединениях.

Авиационный болт

Авиационные болты фактически включают в себя несколько видов крепежных деталей с 12-гранной головкой и большей прочностью, чем стандартные болты. Головка обеспечивает гораздо лучший захват во время сборки с такой большой дополнительной площадью, а также обеспечивает более высокий уровень крутящего момента при ее затяжке. Несмотря на то, что существует множество различных типов авиационных болтов, авиационный болт также может быть любым болтом, который соответствует стандартам Министерства обороны США.

Болт для плуга

Болт для плуга отличается плоской, потайной головкой, квадратной шейкой и единым шагом резьбы. Болт для плуга также похож на болт с квадратным подголовком, но болт для плуга отличается своей вогнутой или плоской головкой.Необычная конструкция допускает установку заподлицо, а иногда также имеется ключ, который предотвращает вращение болта плуга. По этой причине болты для плугов часто используются в плугах, дорожных терках, бульдозерах и многих других элементах тяжелого промышленного оборудования.

Стяжной болт

Стяжной болт имеет квадратную головку с конической резьбой и обычно используется в проектах, связанных с деревом или кладкой. Они устанавливаются и фиксируются распорным анкером и очень прочные.Они могут соединять очень тяжелые пиломатериалы и другие тяжелые материалы, и они намного крупнее обычных шурупов для дерева или листового металла. Стягивающие винты доступны только с шестигранной головкой, в то время как другие винты имеют более широкий спектр форм.

Болт с фланцем

Болты с фланцем, как и многие другие болты, представленные здесь, имеют большую головку, что облегчает закрепление болта и идентификацию объекта. Круглый фланец под головкой действует как шайба, распределяя нагрузку, фактически обеспечивая примерно в четыре раза большую площадь опоры стандартного винта с шестигранной головкой.Фланцевые болты часто используются в рамах автомобилей, особенно грузовиков. Фланцевые болты без зубцов обычно называются болтами рамы .

Элеваторный болт

Элеваторный болт поставляется с собственными специальными шайбами ​​и отличается квадратной шейкой, плоской головкой и частичной резьбой. Квадратная головка может быть утоплена и сопротивляться проворачиванию, облегчая поворот болта. Лифтовые болты бывают разных форм и размеров и даже имеют разные способы крепления к поверхности, поэтому важно знать, что вы выбираете правильный вариант для работы, которую вы выполняете в настоящее время.

Элеваторные болты полезны, потому что их можно использовать на мягких поверхностях, даже на мягкой древесине, оставаясь при этом прочными и безопасными. Лифтовые болты необходимы при создании некоторых систем конвейерных лент, а также используются для лифтов, которые имеют повышенную грузоподъемность. Эти виды болтов также используются в полах автомобилей, таких как жилые дома и кемперы, потому что обычные болты не выдержат постоянного изгиба и изгиба.

Болт с потайной головкой

Болты с потайной головкой также называются болтами с потайной головкой, когда они работают вместе с крепежными винтами.Болты с потайной головкой используются для скрытого монтажа сборок и доступны в различных формах и размерах в зависимости от текущих потребностей. Эти типы болтов часто используются в настиле мостов, мостках и перилах.

Типы материала болта

Материал болта будет зависеть от того, для чего он используется, особенно от того, какие материалы крепятся. Существуют разные уровни прочности болта даже для разных материалов. Например, болт Grade 2 изготавливается из стали стандартного качества.Легированная сталь класса 5 - это среднеуглеродистая оцинкованная легированная сталь, прошедшая термическую обработку для повышения твердости. Сталь Grade 8 подверглась еще большей закалке, поэтому ее можно использовать в особо сложных областях, таких как автомобильные подвески.

Сталь

Это наиболее распространенный материал, используемый для изготовления болтов, и подходит для большинства целей. Около 90% всех болтов изготавливаются из обычной стали. Обладая присущей ей прочностью и низкой ценой, сталь можно использовать в большинстве работ, если нет проблем с окружающей средой или материалами, которые вы используете для проекта.

Нержавеющая сталь

Нержавеющая сталь - это стальной сплав, обеспечивающий дополнительную прочность и защиту. Например, нержавеющая сталь в качестве сплава обладает коррозионной стойкостью, что полезно для определенных типов конструкций, в которых болты будут подвергаться воздействию различных погодных условий. Поскольку нержавеющая сталь на самом деле является сплавом, она не потеряет своих особых свойств, даже если поцарапана или повреждена. По этой причине болты из нержавеющей стали являются популярным выбором в районах, близких к воде, или в районах с высоким уровнем загрязнения.

Бронза

Другой сплав, бронза, также содержит медь и иногда другие металлы и неметаллы. Бронзу можно использовать, когда изделие должно быть водонепроницаемым. В частности, бронзовые болты обычно используются в морской среде, особенно при строительстве и ремонте деревянных лодок.

Нейлон

Щелкните изображение для получения дополнительной информации

Нейлон, очевидно, намного легче, чем другие материалы, представленные здесь, и используется для этих характеристик, а также когда конечный продукт должен быть водонепроницаемым. Поскольку нейлоновые болты не так прочны, они не смогут выдерживать такой же вес, как большинство других типов болтов. Однако они полезны для удержания таких материалов, как пластик, дерево, резина, ДСП и металл. Они часто используются в бытовой технике, например, в стиральных машинах, и в автомобильных запчастях.

Выбор правильного болта

Есть много разных видов болтов, разных форм и размеров, и становится еще более запутанным, когда вы видите, что между разными типами болтов и тем, что они называются, есть перекрытие.Некоторые болты обладают большей прочностью для использования в определенных материалах, в то время как другой болт, который обычно считается более прочным, не будет работать вообще в этой ситуации. Существует также проблема выбора подходящего размера для вашего проекта, что может сбивать с толку, если вы раньше не делали это самостоятельно.

Выбор правильного размера болта

Вам необходимо знать длину и диаметр любого крепежа, который вы собираетесь использовать. Если у вас есть застежка, вы измеряете ее от внешней резьбы с одной стороны до внешней резьбы с другой стороны.Это называется большим диаметром и будет размером болта, который вам нужен. Длина - это вся длина, от плоской части головки до кончика или тупого конца винта или конца болта.

Выбор правильного размера болта очень важен. Выбор неправильного размера болта может привести к целому ряду повышенных затрат, например, в виде потраченного впустую времени - и все мы знаем, что время - деньги, потеря стоимости и неправильное использование материалов, а также возможные потери продаж, если вы планируете о продаже вашей работы.Одна из наиболее распространенных ошибок - это слишком большой размер болта, поэтому помните о фактических требованиях, которым должен соответствовать ваш болт, а затем выберите соответствующий размер болта.

Выбор подходящего материала

При выборе болта в зависимости от материала помните, что более прочный не обязательно лучше, если материалы плохо сочетаются друг с другом. Также помните о преимуществах и недостатках каждого из них и обратите внимание на большую разницу в ценах на некоторые материалы. Необязательно тратить на болты больше, чем на другие материалы.Например, нержавеющая сталь устойчива к коррозии, но это гораздо более дорогой материал. Убедитесь, что вы выбрали болт в правильном ценовом диапазоне и из подходящего материала для вас и вашего проекта.

Склад болтов - Таблица типов креплений

Категории застежек






Дерево Винты
Винты с гладким хвостовиком и коническая точка для использования в дереве.
Сокращенно WS
Станок Винты
Винты с резьбой для использования с гайкой или резьбовым отверстием.
Сокращенный MS
Станок для нарезания резьбы Винты
Закрепите винты с резьбовым (самонарезным) концом.
Лист Винты по металлу
Винты с полной резьбой и точка для использования в листовом металле.
Сокращенное SMS


Собственная Сверление SMS
A Саморез для листового металла с самосверлящая точка.
шестигранник Болт
Болт с шестигранной головкой с резьбой для использования с гайкой или резьбовым отверстием.
Сокращенно HHMB или HXBT
Болты с квадратным подголовком
Болты с гладкой закругленной кромкой голова с небольшим квадратным сечением внизу.
Отставание Болт
Болт с деревянной резьбой
и заостренный наконечник.
Сокращенный лаг





Фланцевые болты
Фланцевые болты имеют фланец в нижней части головки, который распределяет нагрузку как шайба.
Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ, также известные как головка с внутренним шестигранником, крепятся шестигранным ключом.
Рым-болты
Болт с круглым кольцом на головке. Используется для крепления веревки или цепи.
Отставание под глазами
Аналогично рым-болту, но с деревянной резьбой вместо машинной.
U-образные болты
U-образные болты для крепления к трубе или другим круглым поверхностям. Также доступен с квадратным изгибом.
J-образные болты
J-образные болты используются для крепления или в качестве болтов с открытой проушиной.
Болты с буртиком
Болты с буртиком (также известные как болты для снятия изоляции) используются для создания точки поворота.
Элеваторные болты
Элеваторные болты часто используются в конвейерных системах. У них большая плоская голова.
Секс-болты
Секс-болты (a.k.a. цилиндрические гайки или болты Chicago) имеют внутреннюю резьбу и используются для сквозных болтовых соединений, когда требуется головка с обеих сторон соединения.
Ответные винты
Ответные винты имеют уступ, соответствующий диаметру половых болтов, с которыми они используются.
Подвесные болты
Подвесные болты имеют деревянную резьбу на одном конце и машинную резьбу на другом конце.
Набор Винты
Крепежные винты без головки для ввинчивания в резьбовые отверстия.

Стили головы

плоский
Потайная головка с Плоская вершина.
Сокращенно FH

Овальная
Головка потайная с закругленный верх.
Сокращенно OH или OV

Сковорода
Слегка закругленная головка с короткие вертикальные борта.
Сокращенный PN

Ферма
Очень широкая головка с закругленный верх.

Круглая
Куполообразная головка.
Сокращенно RH

Hex
Шестигранная головка.
Сокращенно HH или HX

Шайба шестигранная
Шестигранная головка со встроенным
в шайбе.

Шайба шестигранная, шлицевая
Шестигранная головка со встроенным в шайбе и пазу.

Заглушка
Маленькая цилиндрическая головка с головкой под торцевой ключ.
Кнопка
Низкопрофильная закругленная головка с головкой под торцевой ключ.

Типы гаек

Шестигранник
Шестигранная гайка.Также упоминается как готовую шестигранную гайку.
Нейлон Замок вставки
Гайка с нейлоновой вставкой
чтобы предотвратить откат.
Также упоминается как Найлок
Jam
Шестигранная гайка с уменьшенной высотой.
Нейлон Вставьте фиксатор замятия
Гайка найлок с уменьшенным высота.
Крылышко
Гайка с крыльями для руки ужесточение.
Колпачок
Гайка с выпуклой вершиной поверх конец застежки.
Желудь
Желудевые орехи - это накидные гайки с высокой коронкой, используемые для внешнего вида.
Фланец
Гайка со встроенной шайбой как фланец.
Тройник
Гайка с приводом в дерево, чтобы сделать отверстие с резьбой.
Квадрат
Гайка с четырьмя гранями.
преобладающий блокировка крутящего момента
Нереверсивная контргайка, используемая для работы при высоких температурах.
К-блокировка или Кеп
Гайка с прикрепленным свободно-спиннингом внешним зуба стопорной шайбой.
Двусторонний двусторонний замок
Контргайка, которую можно установить любой стороной вверх. Часто используется при высоких температурах.
Муфта
Накидная гайка - это длинные гайки, используемые для соединения частей стержня с резьбой или других крепежных деталей с наружной резьбой.
Прорези
Гайки с прорезями используются вместе со шплинтом на крепежных деталях хвостовика с отверстиями для предотвращения ослабления.
Замок
Замковые гайки похожи на шлицевые гайки, но с пазами в закругленном сечении над основной гайкой.

Типы шайб

Плоская
Плоская шайба, используемая для
распределить нагрузку.Доступны модели SAE, USS и другие.
Fender
Использована плоская шайба увеличенного размера для дальнейшего распределения нагрузки, особенно на мягких материалах.
Чистовая
Шайба, используемая для получения "готовый" вид. Обычно используется с винтами с овальной головкой.
Сплит Замок
Самая распространенная шайба используется для предотвращения откручивания гаек и болтов.
Внешний Tooth Lock
Шайба с внешними зубьями Используется для предотвращения откручивания гаек и болтов.
Внутренний Tooth Lock
Шайба с внутренними зубьями Используется для предотвращения откручивания гаек и болтов.
Квадрат
Шайба квадратной формы.
Док-станция
Док-шайба имеет больший внешний диаметр и большую толщину, чем стандартные.
Ogee
Толстые чугунные шайбы большого диаметра с изогнутой или скульптурной формой. Обычно используется в доках и деревянных постройках
Уплотнение
Неопреновая шайба, прикрепленная к металлической основе. Используется для герметизации воздуха / воды или гашения шума и вибрации.

Типы крепежа | Гайки, болты, шайбы

Колпачковые гайки

Накидная гайка, также известная как желудь-гайка, получила свое название благодаря своей форме. Гайка имеет выпуклую вершину для предотвращения контакта с внешней резьбой.
Купите наши колпачковые гайки для желудей

Замковые гайки

Используемая со шплинтами для предотвращения ослабления, зубчатая гайка, также называемая замковой или шлицевой гайкой, не имеет прорезей в верхней части.Используется в приложениях с низким крутящим моментом, таких как удерживание ступичного подшипника на месте.
Shop Castle Nuts

Стяжные гайки

Стяжная гайка - это крепежный элемент с резьбой, используемый для соединения двух наружных резьб, чаще всего стержня с резьбой. Наружная сторона застежки представляет собой шестигранник, поэтому ее можно использовать гаечным ключом.
Заводские соединительные гайки

Фланцевые зубчатые гайки

Фланцевая гайка - это гайка с широким фланцем на одном конце, которая действует как встроенная шайба, которая не перемещается и не вращается. Зубчатый фланец распределяет давление гайки по фиксируемой детали и создает блокирующее действие, предотвращающее ослабление.
Заводские фланцевые гайки

Гайки с шестигранной головкой

Гайки с шестигранной головкой используются для крепления к винту с шестигранной головкой, винту с головкой под торцевой ключ или болту. Чаще всего используются гайки с шестигранной отделкой, имеют шестигранную форму с внутренней резьбой и забиваются гаечным ключом.
Заводские гайки с шестигранной головкой

Тормозные гайки с шестигранной головкой

Контргайка часто используется, когда гайку необходимо зафиксировать на месте, не прижимая ее к другому объекту.Шестигранные контргайки имеют шестигранную форму с внутренней резьбой, но они тоньше шестигранных гаек.
Магазинные шестигранные гайки

Тяжелые шестигранные гайки

Больше, тяжелее и толще стандартной шестигранной гайки. Тяжелые шестигранные гайки имеют форму шестигранника с внутренней резьбой и приводятся в действие гаечным ключом. Часто используется с винтами с шестигранной головкой и болтами с квадратным подголовком.
Shop Тяжелые шестигранные гайки

Машинные шестигранные гайки

Машинная гайка имеет шестигранную форму с внутренней резьбой.Меньше, чем шестигранная стопорная гайка или шестигранная гайка, они используются с крепежными винтами диаметром менее 1/4 дюйма.
Заводские шестигранные гайки для машинных винтов

Шестигранные машинные гайки, малые размеры

Крепежные гайки шестигранной формы с внутренней резьбой. Меньше, чем шестигранная стопорная гайка или шестигранная гайка, они используются с крепежными винтами диаметром менее 1/4 дюйма.
Заводские гайки для винтов с малым шаблоном


Стопорные гайки Keps-K

Стопорная гайка keps-k, также известная как стопорная гайка, k-гайка или гайка с шайбой, имеет прикрепленное свободное вращение стопорная шайба. Гайки Keps предназначены для более удобной сборки.
Shop Стопорные гайки Keps-K

Гайки с накатанной головкой

Гайка с накатанной головкой или барашковая гайка имеет рифленую внешнюю поверхность, а не шестигранник, что упрощает затяжку вручную. Часто используется в декоративной отделке или аппликациях.
Гайки с накатанной головкой

Нейлоновые гайки с шестигранной головкой

Низкопрофильная стопорная гайка имеет шестигранную форму с внутренней резьбой и нейлоновой вставкой.Нейлоновый материал предотвращает ослабление из-за вибрации и поперечной резьбы, чтобы гайка не откручивалась от застежки.
Shop Стопорные гайки с нейлоновой вставкой

Стопорные гайки с нейлоновой вставкой

Стопорная гайка с нейлоновой вставкой имеет шестигранную форму с внутренней резьбой и нейлоновой вставкой. Нейлоновый материал предотвращает ослабление из-за вибрации и поперечной резьбы, чтобы гайка не откручивалась от застежки.
Магазинные нейлоновые стопорные гайки

Стопорные гайки с преобладающим моментом (Stover)

Обычно известные как стопорные гайки, преобладающие стопорные гайки имеют скошенные углы и коническую вершину.Деформация верхней резьбы препятствует ослаблению из-за вибрации. Также называемые односторонними гайками, они могут быть установлены только в одном направлении и часто используются при высоких температурах, поскольку все они металлические без нейлоновой вставки.
Магазин Stöver Гайки

шлицевой гайки

шлицевая шестигранные гайки орехи с частями вырезают предназначены для использования с шплинтом пингом создать механизм блокировки. Эти гайки похожи на корончатую гайку, но имеют более низкий профиль, что иногда делает их лучшим вариантом.
Шестигранные гайки со шлицем

Квадратные гайки

Четырехсторонняя гайка, которая может быть плоской или скошенной сверху. Квадратные гайки обеспечивают большую площадь контакта с поверхностью, что обеспечивает большее сопротивление ослаблению. Обычно соединяется болтами с квадратной головкой.
Гайки квадратного сечения

Структурные тяжелые шестигранные гайки

Структурные шестигранные гайки сравнимы с гайками для чистовой обработки, но сделаны более толстыми и прочными.Они обычно используются в конструкционных соединениях сталь со сталью.
Магазинные структурные шестигранные гайки

Т-образные гайки

Т-образная гайка или тройник используются для крепления деревянных, древесно-стружечных или композитных плит, оставляя ровную поверхность. Длинный тонкий корпус с фланцем на одном конце напоминает Т-образный профиль. Т-образные гайки часто имеют 3 или 4 зубца, которые погружаются в поверхность, обеспечивая лучшее удержание.
Гайки Shop T

Отрывные или срезные гайки

Срезные гайки представляют собой конические гайки с шестигранной точкой захвата. В их конструкции имеется намеренный дефект, заключающийся в том, что шестигранная головка отламывается при достижении максимального крутящего момента. Остается защитная коническая гайка, которую нелегко снять.
Гайки отлома для магазина

Гайки с тремя канавками

Предохранительные гайки с тремя канавками имеют конический диаметр, что затрудняет их захват с помощью захватных устройств, таких как разводные гаечные ключи или плоскогубцы. Эти гайки требуют специального нетрадиционного зажимного устройства для их установки, что делает их более надежными, чем обычная гайка.
Магазинные гайки с тремя канавками

Гайки барашек

Гайки барашков представляют собой гайки с резьбой с крыльями на каждой стороне корпуса, позволяющие вращать и устанавливать вручную. Простая ручная сборка и использование, когда гайку нужно часто снимать.
Рабочие гайки

Типы болтов и их использование

Болты относятся к семейству резьбовых крепежных деталей и при использовании соединяются с резьбовой гайкой, обычно для соединения двух или более компонентов вместе. Болты подразделяются на разные типы в зависимости от формы головки, прочности, отделки и материалов. Типы болтов и их применение.

Все эти классификации играют роль в окончательном выборе типа болта для определенного применения. Крайне важно обладать необходимыми знаниями, чтобы выбрать правильный тип болта для конкретной работы, так как существуют болты различных типов, которые более эффективны, чем другие.

Типы болтов и их применение

Формы головок

Болты, а также винты доступны с самыми разными формами головок.Эти головки сделаны для захвата инструментов, которые используются для их затяжки.

Наиболее распространенные типы головок болтов включают квадратную, шестигранную, шестигранную шайбу с прорезью и головку под торцевой ключ.

Самыми ранними из используемых головок болтов были квадратные головки. Квадратные головки состоят из квадратной выемки на головке, за которой следует вал, который выдерживает вращение при приложении к нему крутящего момента. Квадратные головки все еще используются сегодня, но шестигранные стали более распространенными. Шестигранные головки используются с ключом или гаечным ключом для обеспечения крутящего момента.

Также используется множество других форм головы, а именно плоская, овальная, плоская, круглая, пуговица и ферма.

Типы болтов

Название Рисунок Описание Приложение
Анкерные болты Болты с резьбовой частью на одном конце и L-образной частью без резьбы на другом . Обычно встречается с шайбой и гайкой. Устойчив к ржавчине. Крепление осветительных столбов, несущих балок и для крепления оборудования к бетону.
Болты с квадратным подголовком Болты с полной резьбой, с гладкой головкой и квадратным или ребристым подрезом, предотвращающим проворачивание болта при затяжке. Закрепите металл на дереве.
Элеваторные болты Крепежные детали с тонкой плоской или потайной головкой и квадратным подрезом, препятствующим проворачиванию болта при затяжке. Лифты и конвейерные системы.
Болты с проушиной Крепежные элементы в форме стержня с резьбой на одном конце и загнутыми в петлю на другом. Подъемные приспособления, такие как трос и трос в легком такелажном оборудовании.
Фланцевые болты Шайба на нижней стороне шестигранной головки. Помогает в распределении усилия от несущей нагрузки. Также называются болтами рамы. Каркасные приложения, такие как каркасы грузовиков и кроватей.
Подвесные болты Без головки болта. Оба конца болта имеют резьбу. Один из концов имеет форму шурупа для дерева. Для потолочных работ и крепления металла к дереву.
Болты с шестигранной головкой Болты с полной или частичной резьбой с шестигранной головкой. Широкий спектр применения, например, строительство и ремонт мостов, доков, элементов шоссе и зданий.
J-болты Форма буквы J. Неискривленная часть имеет резьбу Применения в конструкциях, например, для крепления стен к бетону.
Стяжные болты Один из самых прочных крепежных элементов. Образует собственную нить, проникая в дерево и другие мягкие материалы. Соединяйте тяжелые материалы, которые несут экстремальные нагрузки.
Машинные болты Квадратные головки в паре с полуконусом и валом с полной резьбой. Крепит дерево к дереву, дерево к металлу и металл к металлу. Также встречается в общем использовании оборудования.
Болты для плуга Аналогичны болтам с квадратным подголовком.Содержит плоскую головку с потайной головкой, за которой следует квадратная канавка и вал с резьбой. Используется в тех случаях, когда верхняя поверхность места крепления болта должна быть гладкой. Первоначально использовался в производстве плугов.
Болты крыши Изготовлены из вала, который устанавливается в предварительно просверленное отверстие. Туннельные и подземные горные работы. Поддерживает крышу.
Болты с буртиком Также известны как винты с буртиком.
Состоит из длинного цилиндрического стержня без резьбы, который помогает вращать прикрепленные движущиеся части.
Шкивы, движущиеся детали двигателей и механические узлы, шестерни и катящиеся колеса.
Болт с квадратной головкой Состоит из квадратной головки, за которой следует гладкий стержень и крепежная резьба. Также может иметь полную резьбу при отсутствии гладкого стержня. Конструкция головки облегчает захват ключа при затяжке. Все виды промышленного, сельскохозяйственного и строительного применения.
Ступенчатые болты Хвостовик может быть гладким или текстурированным. Высокопрочные болты с резьбой. Используется в качестве ступеней для подъема на стальные коммуникационные и электрические опоры.
Конструкционные болты Аналогичны стандартным болтам с шестигранной головкой, но имеют более короткую длину резьбы, что позволяет использовать их в конструкциях. Для всех типов конструктивных соединений.
Т-образные болты Имеет Т-образную головку, позволяющую удерживать ее гаечным ключом или легко фиксировать на месте.Обеспечивает длительное соединение. Использование в зданиях, инструментах, мебели, автомобилях и т. Д.
Болты для древесины Иногда их называют болтами с грибовидной головкой или болтами с куполообразной головкой. Обработанная древесина для морского применения и деревянного строительства.
Стопорный болт Иногда его называют якорем-бабочкой. Валы с полной резьбой с гайкой в ​​форме расширяющегося крыла. Подвешивание тяжелых элементов из гипса и гипсокартона.
U-образные болты Имеют форму буквы U. Резьбовые на обоих концах и без резьбы в изогнутом сечении. Основное применение для поддержки трубопроводов, особенно труб, по которым текут жидкости и газы.

Прочность болта

Болты имеют маркировку, указывающую их прочность, которая зависит от материала, из которого изготовлен болт, и размеров, которые использовались для его изготовления.

Ниже приведена таблица, в которой показаны некоторые типичные материалы, из которых изготавливаются обычные болты, и их соответствующая маркировка.Упомянутые материалы постепенно становятся прочнее.

Материал Маркировка метрического класса Маркировка британского класса
Низко- или среднеуглеродистая сталь - Сорт 2
Закаленная сталь Среднеуглеродистая сталь класса 904 Grade 5
Среднеуглеродистая легированная сталь - закалка и отпуск Class 10. 9 Марка 8
Легированная сталь - закалка и отпуск Класс 12.9 -
Нержавеющая сталь A-2 18-8
Покрытие 9014 Болт 9 Болт описывается как покрытие, используемое на материале болта. В зависимости от вида применения, качество отделки может быть от очень высокого до минимального.

Антикоррозийная отделка является распространенным примером очень высокого качества отделки, тогда как декоративные отделки, которые служат для придания болту некоторого цвета, классифицируются как отделки низкого качества.По крайней мере, некоторые болты могут быть доступны без покрытия.

В настоящее время используются различные покрытия для болтов, и они классифицируются следующим образом:

Гладкое покрытие Без покрытия. Также называется натуральным, однотонным, черным. Если отделка не указана, автоматически понимается, что болт не имеет покрытия. Изделия с гладкой отделкой не обладают стойкостью к коррозии.
Оцинкованные Оцинкованные болты.Более толстые покрытия обеспечивают более высокую стойкость к коррозии и наоборот. Широко используется, так как стоит недорого. Покрытие гладкое, покрытие хорошо смотрится на болтах. Эти покрытия также чисты в обращении и при необходимости предоставляют поверхность для окраски.
Цинк и прозрачный хромат Также известен как цинк, прозрачный цинк, блестящий цинк или прозрачный. Очень серебристый на вид. Обеспечивает устойчивость к коррозии.
Цинк и желтый хромат Также известен как цинк и желтый, z / chr или цинк и хромат.Эта смесь тяжелее, чем чистый хромат, и поэтому обеспечивает лучшую устойчивость к коррозии.
Горячее цинкование (HDG) Процесс, при котором болты погружаются в расплавленный цинк. Цинк прилипает к застежкам при погружении. Толщина покрытия намного больше, чем у цинкования из-за погружения болтов. Следовательно, обеспечивает превосходную устойчивость к коррозии.
Класс 3 Болты с цинковым / оловянным покрытием. Свойства коррозионной стойкости аналогичны свойствам горячеоцинкованного покрытия.Обеспечивает лучшую посадку в гнезде, чем HDG.
Покрытие кадмием Не используется в настоящее время из-за проблем, связанных с окружающей средой, связанных с ядовитым кадмием. Заменено цинкованием.
Декоративная отделка В основном используется для создания декоративного или красочного внешнего вида. Не обеспечивает устойчивости к коррозии. Идеально подходит для внутреннего применения. Важными примерами такой отделки являются бронзовый металл под старину (BMA), флорентийская бронза, латунь и никелирование.

Материал болта

Выбор подходящего материала крепежа для конкретного применения имеет жизненно важное значение. Это связано с тем, что болты используются как для тяжелых, так и для легких нагрузок, и поэтому материалы для этих болтов следует выбирать соответственно.

Болт из стали, а не из алюминия, может сильно повлиять на качество и долговечность соединения, которое он формирует. Другие факторы, такие как окружающая среда, наличие коррозионных компонентов, а также стабильность конструкции, могут повлиять на эффективность материала.

Некоторые распространенные материалы для болтов включают:

Сталь

Наиболее часто используемый материал благодаря высокой формуемости, прочности на разрыв и долговечности. Сталь производится недорого и широко доступна.

Доступны из различных сплавов для обеспечения различной степени прочности для различных областей применения.

Нержавеющая сталь

Сплав, в котором сочетаются свойства низкоуглеродистой стали и определенные количества хрома и никеля.

Хром в нержавеющей стали делает ее устойчивой к коррозии.Низкое содержание углерода обеспечивает защиту от затвердевания. Нержавеющая сталь может быть мартенситной или аустенитной.

Мартенситная нержавеющая сталь прочна и долговечна, ее можно упрочнять при нагревании, но она обеспечивает низкую коррозионную стойкость.

Аустенитная нержавеющая сталь - наиболее распространенный вид нержавеющей стали. Он состоит из большого количества никеля и хрома и поэтому обеспечивает превосходную устойчивость к коррозии. Эта нержавеющая сталь также может выдерживать значительные нагрузки без разрушения.

Бронза и латунь

Бронза - это сплав, состоящий из олова и меди. Обеспечивает высокую устойчивость к коррозии. Поэтому идеально подходит для водных применений, таких как подводные лодки, корабли, лодки и другие подводные сооружения.

Латунь - это сплав меди и цинка. Он также обеспечивает высокую устойчивость к коррозии и образует мягкий материал.

Нейлон

Легкий синтетический материал из пластика.

Помимо того, что он устойчив к коррозии, он также имеет превосходные тепло- и электроизоляционные свойства и легко окрашивается.Однако нейлон может плавиться при воздействии чрезвычайно высоких температур и может ослабнуть при крайне низких температурах.

Итог - Типы болтов и их использование

Ежедневно миллионы болтов удерживают высокие конструкции, а также мелкие компоненты на месте. Их огромное разнообразие возникло из-за того, что приложения требуют их использования.

Существуют различные способы классификации типов болтов и их использования, и все соображения, упомянутые выше, определяют окончательный выбор болта для использования в определенном приложении.

Ссылки

Галерея из 12 распространенных типов болтов

Кратко:

  • Металлические ремни прочные. Многослойные металлические ремни прочнее.
  • Металл устойчив к царапинам и царапинам, не позволяя бактериям спрятаться и размножаться.
  • Металлические ленты не создают пыли и мусора.

Однослойные металлические ленты прочнее пластмассовых или резиновых лент. Но им все еще может не хватать прочности и долговечности для работы в приложениях, связанных с поднятием тяжестей и повторяющимися движениями, такими как робототехника.В таких случаях лучше использовать многослойные металлические ремни.

Но являются ли многослойные металлические ремни хорошим выбором для вашей конструкции или применения?

Рассмотрим преимущества и недостатки многослойных металлических ремней по сравнению с их однослойными аналогами и неметаллическими ремнями.

Основные сведения о металлических лентах

Многослойные ленты на конвейерах обладают всеми преимуществами однослойных металлических лент, одновременно повышая прочность и долговечность.

Многослойные ремни по конструкции аналогичны однослойным ремням, и оба могут использоваться в бесконечных или открытых конфигурациях.

Бесконечная металлическая лента - это цельный непрерывный металлический лист, сваренный в петлю. Такой ремень долговечен и обеспечивает стабильную, воспроизводимую работу, что делает его полезным для автоматизированной сборки, пищевой промышленности и медицинских устройств.

Приводные ленты похожи на конвейерные ленты, но используются со специальными синхронизирующими шкивами, что делает их полезными для повторяемого и точного движения.

Металлические приводные ленты, с другой стороны, имеют открытую конфигурацию. Они имеют металлическую конструкцию с ремнями, но закреплены на каждом конце.Они обычно используются для чрезвычайно точного и воспроизводимого движения, которое необходимо при создании 3D-принтеров и роботов.

Металлические ремни могут изготавливаться из различных нержавеющих сталей и титановых сплавов, а также из никелевых сплавов, таких как инконель и инвар. Некоторые из этих материалов устойчивы к низким температурам, другие - к коррозии, а некоторые имеют высокие пределы прочности и текучести. Выбор материала зависит от предполагаемого применения.

Как и их однослойные аналоги, многослойные приводные ленты обеспечивают нулевой люфт, который возникает в результате слишком большого зазора между отверстиями ремня ГРМ и штифтом синхронизации шкива.Как правило, требуется некоторый зазор, чтобы избежать столкновения и позволить штифтам войти в отверстия, но это может вызвать люфт при переворачивании ремня.

Когда шкив поворачивается, чтобы переместить ремень назад, штифты должны сначала переместиться с одной стороны своих отверстий на другую, прежде чем толкать ремень. Этот небольшой люфт может привести к неточности позиционирования в профиле движения. Для устранения этого могут быть разработаны прецизионные металлические ремни.

Металлические ремни работают со шкивами, у которых отсутствуют зубья или канавки, что исключает точность и повреждение от люфта.

Различия в многослойных ремнях

Многослойные ремни состоят из 2-7 уложенных друг на друга лент толщиной от 0,003 до 0,005 дюйма. Это сводит к минимуму общее напряжение, прикладываемое к ремню, и позволяет ремню выдерживать большую растягивающую нагрузку через увеличенное поперечное сечение -секционная площадь. Дополнительная прочность также продлевает срок службы ремней.

Многослойная конструкция также добавляет жесткости, что увеличивает его модуль упругости, так что ремень может противостоять люфту из-за любых оставшихся зазоров между отверстиями ГРМ и штифтами, которые невозможно спроектировать.Это может быть полезно во многих приложениях. Например, у некоторых роботов-манипуляторов есть два стальных ремня, работающих в тандеме, причем один ремень обеспечивает реверсивное движение. Благодаря неэластичности стального ремня эта конструкция может выдерживать быстрое ускорение и движение задним ходом, не вызывая люфта. Многослойные ремни обычно используются таким образом, чтобы выдерживать высокие нагрузки и ускорения.

Многослойные ремни изготовить сложнее из-за того, что все слои должны быть точно изготовлены, а затем свариваться вместе на концевом выступе ремня.Каждый поясной слой имеет немного разную длину и должен быть прикреплен так, чтобы он мог подходить к другим слоям при намотке на шкив. Концевой язычок - еще один ключевой элемент для обеспечения длительного срока службы ремня, поскольку он подвергается высоким нагрузкам. По этой причине дизайн выступа так же важен, как и качественная прецизионная сварка, использованная для его создания.

Непористые поверхности лент из нержавеющей стали устойчивы к повреждениям, что снижает их уязвимость для бактерий или микробов в следах и царапинах.

Многослойные ремни обладают множеством преимуществ, в том числе их прочностью и гибкостью, но у них есть несколько других.

Толщина ремня и размер шкива определяют срок службы ремня. Шкив большего размера обычно означает, что ремень может выдерживать большую нагрузку. Но многослойные ремни могут выдерживать большую нагрузку без увеличения диаметра шкива. Несколько уровней обеспечивают прочность более толстой ленты, но работают вместе, чтобы получить гибкость меньшей ленты. Приложения, в которых полностью используются преимущества многослойных металлических ремней, включают перемещение тяжелых грузов без места для шкива подходящего размера, необходимого для однослойного, но более толстого ремня.Такая конструкция может работать с шкивами диаметром от 1,5 дюйма.

Как указывалось ранее, производство многослойных металлических ремней сложнее, что приводит к более высокой начальной стоимости. Это изначально недостаток, но эти ремни более рентабельны в течение всего срока службы из-за их повышенной прочности.

По сравнению с традиционными лентами без питания, более длительный срок службы многослойных металлических лент и меньшие требования к очистке и техническому обслуживанию помогают компенсировать первоначальные затраты и делают их лучшим вариантом в долгосрочной перспективе.

Металлические ремни могут деформироваться и не подлежат ремонту при неправильном использовании или сильных ударах. Защита металлических лент, одно- или многослойных, от повреждений такого типа является ключом к обеспечению длительного срока службы ремня.

Многослойные металлические ремни в действии

Фирма пыталась получить апробированные и коммерциализированные новые технологии для робототехники. Проекты включали новые способы подъема и поворота тяжелых грузов в области складирования, логистики, медицины и пищевой промышленности.

Фирма работала над одной машиной, на которой использовалась однослойная металлическая лента, изготовленная из металла местного производства. Ремень имел ширину 6 мм и толщину 0,2 мм, но он выходил из строя, когда крутящий момент на ремне превышал 25 Нм. Затем клиент работал с командой инженеров Belt Technologies.

Одна из проблем заключалась в том, что они не могли изменить диаметр шкива. Итак, команда разработала и изготовила ленту из нержавеющей стали с шестью слоями, каждый толщиной 0,125 мм. Это позволяет машине выдерживать требуемый крутящий момент 150 Нм без увеличения напряжения изгиба.Следовательно, общие нагрузки на ремень уменьшаются, что увеличивает срок его службы.

Фирма увидела успех прототипа ремня, который в основном использовалась для демонстрации, и заказала версии новых металлических ремней с немного измененной длиной для использования в устройствах здравоохранения.

Говоря о применении в здравоохранении, металлические ремни позволяют производителям медицинского оборудования соблюдать правила безопасности для конвейерных лент с приводом от двигателя в фармацевтике и медицине. Металлические ремни, в отличие от пластиковых или резиновых версий, противостоят бактериям, которые могут повредить фармацевтические препараты.Они также более гигиеничны в силу того, что их легче чистить, и они устойчивы к воздействию воды и моющих средств.

Многослойные металлические ремни, занявшие нишу в робототехнике. Металлические приводные ленты открытой конфигурации, тип многослойной ленты, могут выполнять множество задач с практически нулевым люфтом, в том числе:

  • Позиционирующие каретки
  • Движущиеся роботизированные манипуляторы
  • Изготовление ЖК-дисплеев
  • Приводы оптических элементов
Они Правильно для вас?

Помимо большей прочности и гибкости, чем однослойные ремни, многослойные ремни обладают всеми характеристиками и преимуществами других цельнометаллических ремней, в том числе:

  • Высокое отношение прочности к массе
  • Долговечность и более длинная лента срок службы, чем альтернативы
  • Жесткие (не растягивающиеся) для повышения точности
  • Устойчивы к колебаниям температур
  • Устойчивы к коррозии, ржавчине и перегреву

Многослойные ленты на конвейерах обеспечивают все преимущества однослойных металлических ремней, одновременно добавляя дополнительную прочность и долговечность.

Кроме того, они:

  • Не требуют смазки
  • Соответствуют самым строгим требованиям USDA для пищевой промышленности
  • Обеспечивают высокую точность и повторяемость
  • Непористые и устойчивы к поверхностным повреждениям
  • Имеют широкие возможности настройки для различных отраслей промышленности и приложения
  • Не образуют частиц, таких как HTD или плоские неопреновые ленты, что делает их хорошо подходящими для чистых помещений.

Денис Ганьон - генеральный директор, а Алан Воски - президент Belt Technologies Inc.в Агаваме, Массачусетс. Свяжитесь с ними здесь.

Типы болтов - Designing Buildings Wiki

Болт - это тип крепежа, обычно изготавливаемый из металла, который обычно содержит головку на одном конце, фаску на другом и вал, имеющий внешний винтовой гребень, известный как «резьба». Болты обычно используются для удержания материалов или объектов вместе или для позиционирования объектов.

Фаска на противоположном конце головки обеспечивает слегка скошенную кромку, которая помогает вставлять болт в отверстия и гайки.Для болтов обычно (но не всегда) требуется гайка, которая затягивается крутящим моментом, пока болт удерживается на месте (или наоборот). Вибрация или динамические нагрузки могут ослабить гайки, что потребует использования контргаек, стопорных шайб или фиксаторов резьбы, которые могут обеспечить сопротивление ослаблению.

Термины «болты» и «винты» иногда используются как взаимозаменяемые, и различие между ними может быть сложным, однако, говоря простыми словами, болт проходит через материалы, которые он скрепляет вместе (обычно в гайку с другой стороны). , а винт ввинчивается прямо в них.

Болты часто изготавливаются из стали, и там, где требуется устойчивость к погодным условиям или коррозии, они могут быть оцинкованы или могут использоваться нержавеющая сталь, латунь, цинк или титан.

Существует много различных типов болтов, которые можно выбрать в зависимости от конкретных требований или используемых материалов. Некоторые из наиболее распространенных типов включают:

[править] Анкерный болт

Обычно встраивается в бетон или кирпич для строительных конструкций.

[править] Болт с квадратным подголовком

Используется для крепления металла к дереву с квадратным подрезом на головке, который удерживает болт на месте после его затяжки.

[править] Болт лифта

Обычно используемый в конвейерных системах подъемный болт имеет плоскую, плоскую или потайную головку, которая удерживает болт на месте при затяжке.

[править] Болт фланца

Также известный как болты рамы, этот тип болта распределяет нагрузку на подшипник с помощью шайбы на поднутрении головки.

[править] Болт подвесной

Этот болт типа имеет два конца с резьбой вместо головки, один из которых содержит винт для дерева.

[править] Болт с шестигранной головкой / Болт с метчиком

Болт с шестигранной головкой содержит головку, имеющую шесть сторон, с резьбой, которая начинается частично вниз по стержню, тогда как стержень болта имеет резьбу по всей длине.

[править] Болт откидной

Фирменный болт, в котором штифт и хомут сжимаются вместе с помощью специального инструмента для создания прочного крепления.

[править] Стяжной болт

Также известный как шурупы со шпонкой, это прочный крепеж, который при затягивании создает собственную резьбу для сопряжения в древесине и других мягких материалах.

[править] Машинный болт

Болт типа с коротким стержнем предназначен для сборки металлических деталей через предварительно просверленные отверстия.

[править] Болт плуга

Этот болт типа обычно используется в строительных инструментах и ​​других устройствах из-за своей прочности и отличается плоской потайной головкой и квадратной шейкой хвостовика.

[править] Секс болт

Вместо гайки стержень половых болтов покрыт «ответной» внутренней частью.Они полезны для крепления компонентов, которые не могут подвергаться воздействию абразивных нитей.

[править] Болт с квадратной головкой

Похож на машинный болт в том, что у него короткий стержень в дополнение к четырехсторонней головке болта.

[править] Шпилька

Болт типа имеет шестигранные гайки на обоих концах. Компоненты крепятся между двумя болтами.

[править] Деревянный болт

Болты, предназначенные для использования с большими деревянными деталями.

[править] Болт с Т-образной головкой

Имеет Т-образную головку, которую может взять девка и легко вставить в прорезь.

[править] Откидной болт

Этот болт типа имеет расширяющуюся гайку в виде крыльев, которая помогает крепить предметы к стенам.

[править] U-образный болт

Подобно скобам, U-образные болты изогнуты в форме «U» и частично имеют резьбу на обоих концах.

Различные типы головок включают:

  • Квадратный заплечик: головка фермы, имеющая форму, позволяющую закрепить ее с наименьшим количеством поверхностных препятствий на квадратном стержне, который сопротивляется вращению.
  • Шестигранник с выемкой: для использования с гаечным ключом эта головка имеет круглое углубление на своей верхней поверхности.
  • Шестигранная шайба с выемкой: То же, что и шестигранник с выемкой, но с добавлением секции шайбы в основании для защиты сборки от гаечного ключа.
  • Шестигранник (обрезанный): Головка стандартного типа с чистыми углами, обрезанными с жесткими допусками.
  • Шестигранный фланец: аналогичен шестигранной шайбе с выемкой, но шайба имеет коническую или слегка закругленную форму.
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
