Как выбрать сверло под евровинт (конфирмат)
Винты, шурупы, саморезы и т.д. используются повсеместно, однако, для сборки мебели необходимы не только навыки, опыт мастера, но и качественные специализированные крепежные элементы. Одним из самых популярных способов фиксации деталей является технология с использованием евровинта (конфирмата).
Этот крепежный элемент позволяет надежно закрепиться в материале одной операцией. Нужно, только, сделать геометрически правильное отверстие. Для этого, необходимо специальное сверло под конфирмат (евровинт). Размеры его строго определены. Изделие унифицировано под единый стандарт, поэтому, легко заменяется на аналогичное от другого производителя.

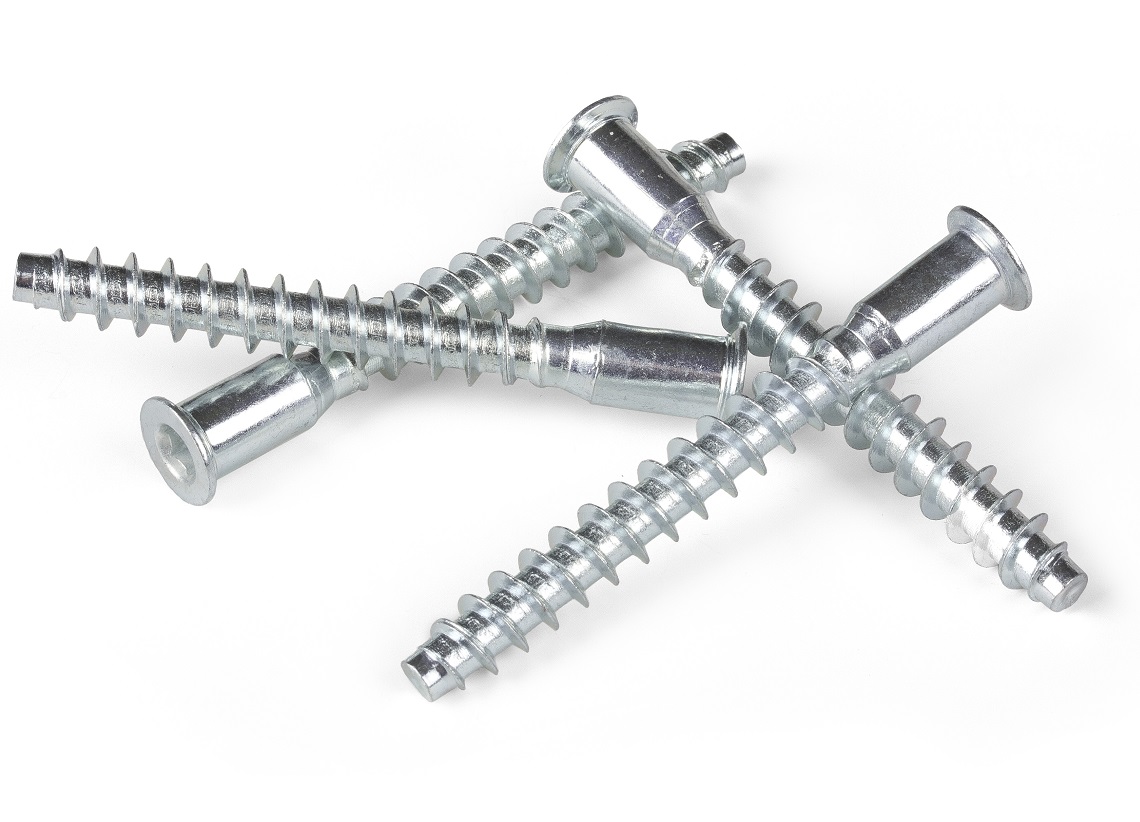

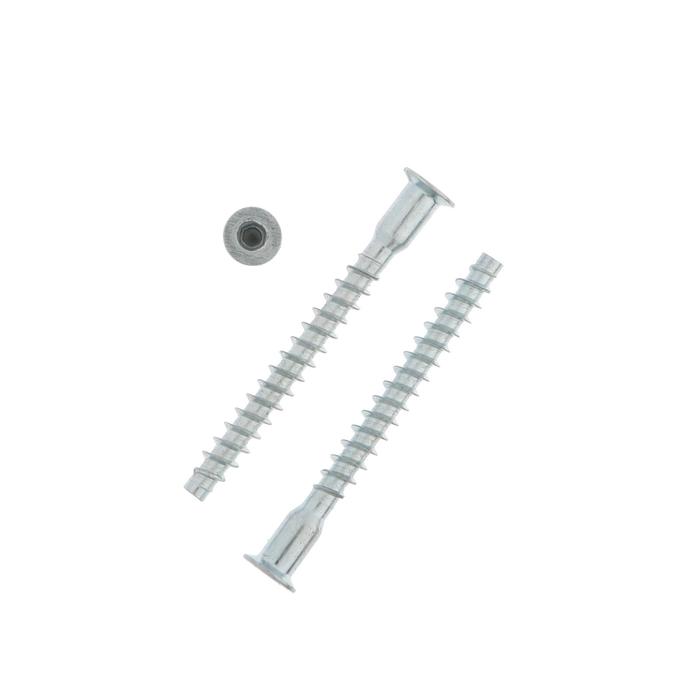

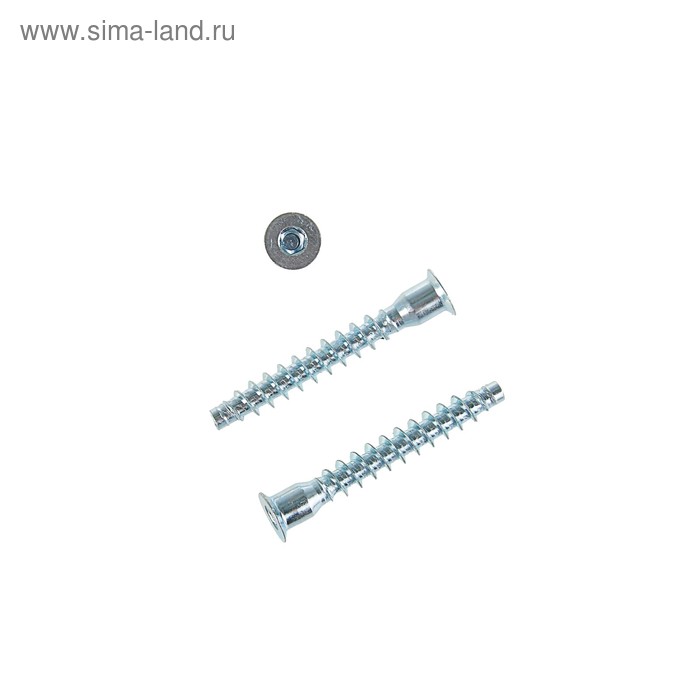

Внешне, евровинт напоминает шуруп, от которого он принципиально отличается диаметром и формой нарезанного зуба. Это особенность конструкции позволяет увеличить площадь соприкосновения с телом закрепляемой детали в несколько раз. В результате, надежность соединения существенно увеличивается.
Один конфирмат заменяет 3-4 шурупа аналогичной длины. Для мебели из ЛДСП показатели еще более впечатляющие. Середина листа является самой рыхлой частью материала. Тонкий шуруп не способен надежно зафиксироваться. Евровинт, за счет большего диаметра, захватывает более твердые слои ЛДСП и неслучайно, что производители однозначно отдают предпочтение, именно, ему.
Производители предлагают линейку изделий с разными размерами для различных типов соединений. Не все модели можно найти в магазине. Некоторые используются только для специальных целей. Их можно заказать или приобрести в специализированных торговых точках.

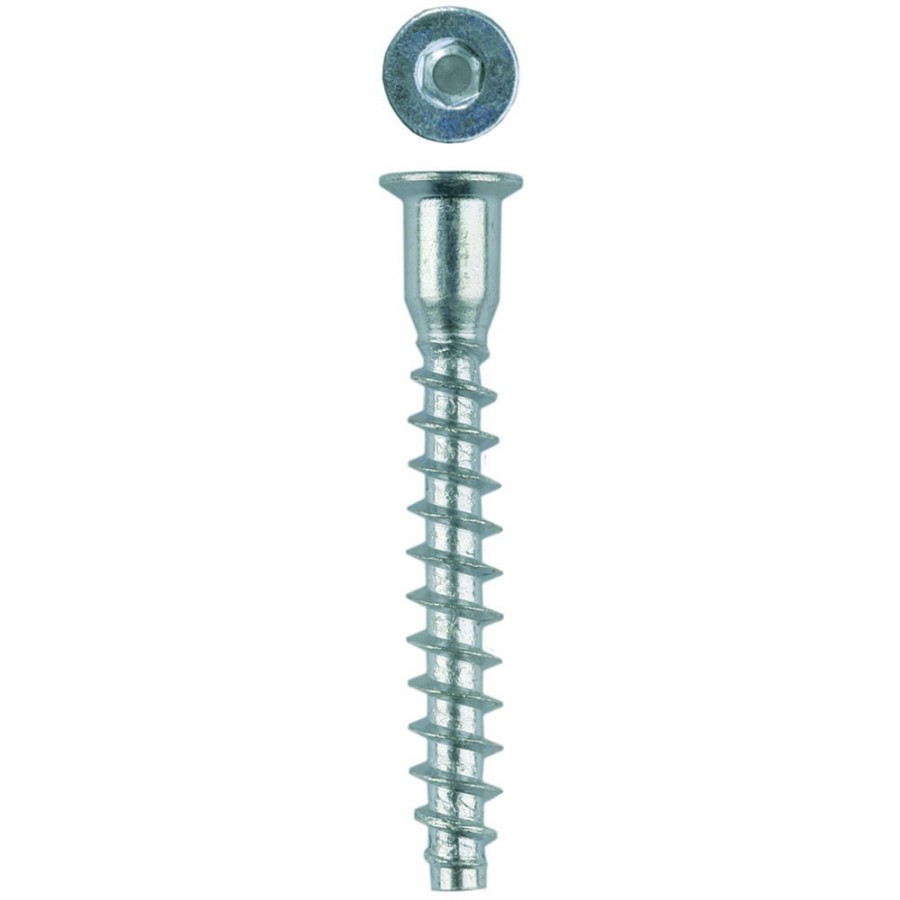

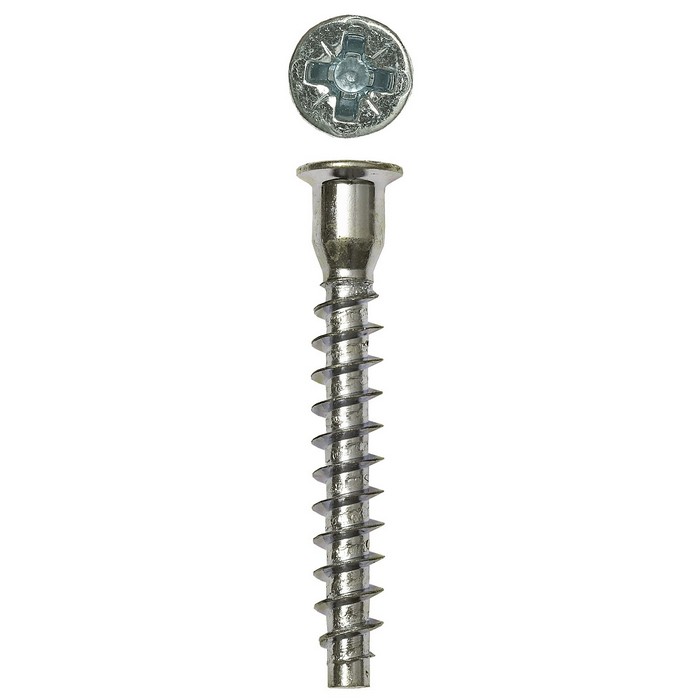

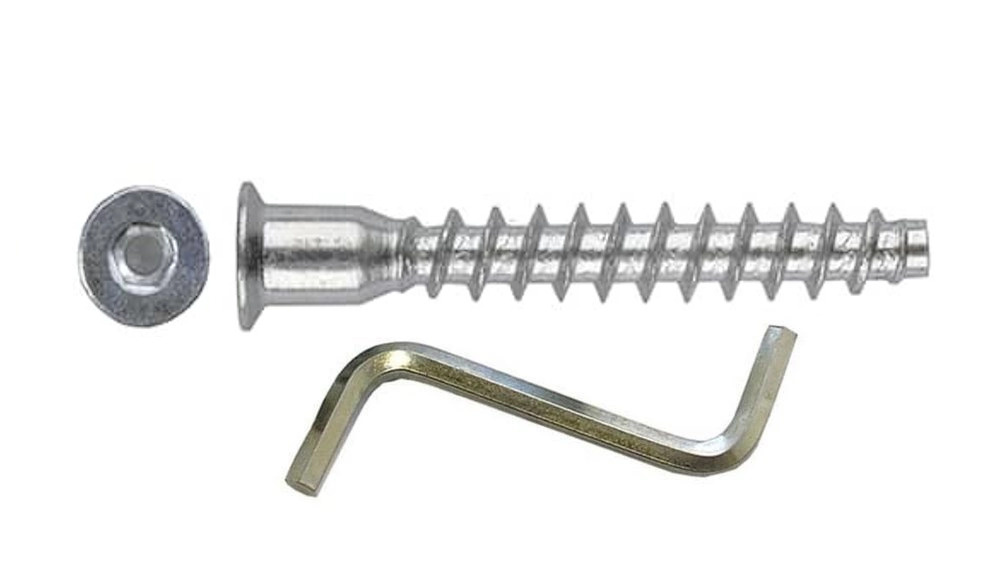

Способ закручивания конфирмата зависит от формы головки. Она может быть шестигранной или крестообразной. Для евровинтов малого диаметра (5 мм) применяется ключ 3 мм, а для больших изделий (7 мм) 4 мм.
В соответствии с таблицей, определяются размеры сверла. В зависимости от материла, отверстие под резьбу делается, либо 3, 5 мм, либо 4, 5-5 мм. Для головки конфирмата необходим диаметр 5 мм и 7 мм, соответственно, в зависимости от марки.

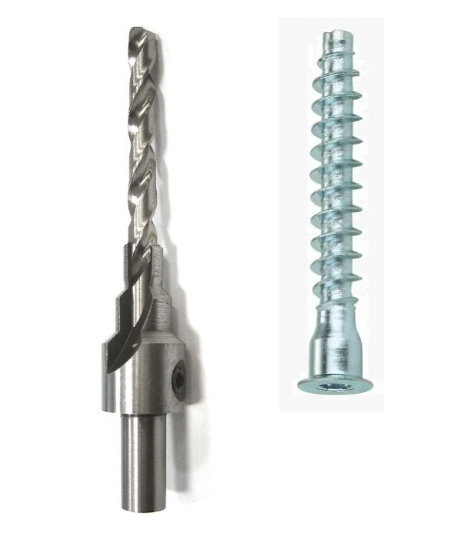

Конструктивные особенности сверл под конфирматы
Евровинты ставят, как на изделия из твердых пород древесины, так и на мебель из ЛДСП и ЛМДФ. В этих случаях, нагрузка на инструмент высокая. При выборе некачественных изделий происходит заметный износ режущей кромки. Нужно убедиться при покупке, что сверло под конфирмат имеет твердость 61−64 по Роквеллу. На упаковке уважающий себя производитель это значение указывает.
Если же сверло попало в руки мастера без информации об изделии, то нужно посмотреть на корпус изделия. Отечественные изготовители пишут марку стали. Лучшими считаются сверла из сплавов Р9М5 и Р18. Среди импортной продукции отличные эксплуатационные качества у из изделий из HSS 4341. Аббревиатура расшифровывается как High-Speed Steels, то есть, так же, как и Р9М5 и Р18 это быстрорежущая сталь.
Наиболее удобно использовать готовое изделие, где точно подобран диаметр сверла под конфирмат и имеется дополнительная режущая кромка для головки, где нет резьба отсутствует, и создания фаски для шляпки. Конструкция повышает производительность работы в несколько раз.
Одним проходом выполняются три операции. Можно воспользоваться набором сверел нужного диметра. Однако для лучшей производительности из нужно доработать. Заводское приспособление имеет более острый угол заточки режущих граней. Это облегчает заход, делает его более точным.
Как подобрать сверло под евровинт (конфирмат)
Прежде, чем приступить к работе по сборке мебели, нужно подготовить все инструменты. Выбрать, каким сверлом сверлить под конфирмат, поможет информация о самом евровинте. Если есть готовое приспособление нужной марки, то проблем не будет.
Однако, часто в практике домашних мастеров случается ситуация, когда работать приходится тем, что есть в наличие. Настоятельно не рекомендуется использовать сверла меньшего диаметра — для конфирматов 5х40, 5х50 это размер 3, 4 мм, а для изделий 7х40, 7х50, 7х60, 7х70 — 4, 5 мм.
В недостаточное по размерам отверстие в твердых породах дерева крепежный элемент не закручивается, заклинивает. Если же в работе детали мебели из ЛДСП или ЛМДФ, то они в лучшем случае вспучатся, а в худшем треснут.
Измеряется головка конфирмата, та часть, которая находится внутри изделия, но не имеет резьбы. Она может несколько отличаться у разных производителей. Диаметр составляет от 6, 3 мм до 7 мм. Какое сверло под конфирмат выбрать в этих случаях? Заводское устройство рассчитано под диаметр 7 мм.
Оно универсально, поскольку размер головки не играет никакой роли в обеспечении надежности соединения. Эта часть евровинта расположена в верхней, прижимной детали. Нагрузка ложится на шляпку конфирмата, которая центрует крепеж и стягивает элементы конструкции.
Небольшой люфт иногда даже удобен. При небольших ошибках, соединение можно ослабить, скорректировать положение детали и снова затянуть винт. Даже, отверстие на миллиметр больше 8 мм, не ухудшит надежность крепежа.
Некоторые производители евровинтов
Правильное название евровинта, как крепежной детали — одноэлементная стяжка. Пользуются этим термином для заполнения данных при заказе, для составления отчетной документации на профильных предприятиях. В обиходе, более привычно слышать другие названия, например, «евровинт», «еврошуруп».
Слово конфирмат появилось благодаря торговому названию компании Hafele из Германии Confirmat. Появилась эта категория крепежных элементов еще в 70-е годы прошлого века, но настоящую популярность они обрели в 90-х годах. С тех пор, изделия выпускаются многими отечественными и зарубежными производителями, в том числе, и успешно работающей до наших дней компанией Hafele.
Широко представлены на рынке изделия китайских производителей, качество которых не всегда на должном уровне. Но одному из старейших предприятий Китая — Haining Yicheng Hardware Co., Ltd. доверять можно.
Правила сверления под евровинты (конфирматы)
Надежное и точное крепление мебельных деталей зависит от выполнения пошаговой инструкции. Порядок и правила сверления заключаются в следующем:
- Проверить, соответствует ли сверло под конфирмат имеющимся евровинтам.
- Сделать точную разметку на деталях с учетом припусков.
- Зафиксировать одну либо обе обрабатываемые детали в нужном положении.
- Сверлить отверстие, контролируя положение инструмента.
Хорошим помощником в работе станет приспособление для сверления. Подобные универсальные изделия есть в продаже, но можно и сделать их самостоятельно. Конструкции разнообразны, от простых шаблонов до устройств с направляющими втулками для точной ориентации сверла по направлению.
Очень удобно использовать универсальные устройства для присадки мебельных деталей. Используют их для выполнения предварительных отверстий меньшего диаметра.
Они имеют некоторую толщину и стандартное сверло под конфирмат, размеры которого не рассчитаны на эту операцию, не подойдет. Им делают чистовую обработку. Все равно, в итоге получается выигрыш по времени, а главное, — по точности отверстий.
отверстие под конфирмат
Отверстие под конфирмат, разметка.
Для нанесения правильной разметки для отверстий под конфирмат на детали мебели достаточно запомнить два простых правила: Первое правило – отверстие должно проходить строго по середине “толщины” детали, иными словами если толщина ДСП 16 миллиметров, то расстояние от кромки детали до центра отверстия должно быть 8 миллиметров; Второе правило – размечая деталь по длине необходимо учесть, что расстояние от края заготовки до отверстия под конфирмат должно быть не менее одной длины используемого конфирмата и расстояние между отверстиями под конфирматы должно быть не менее двукратной длины используемых конфирматов.

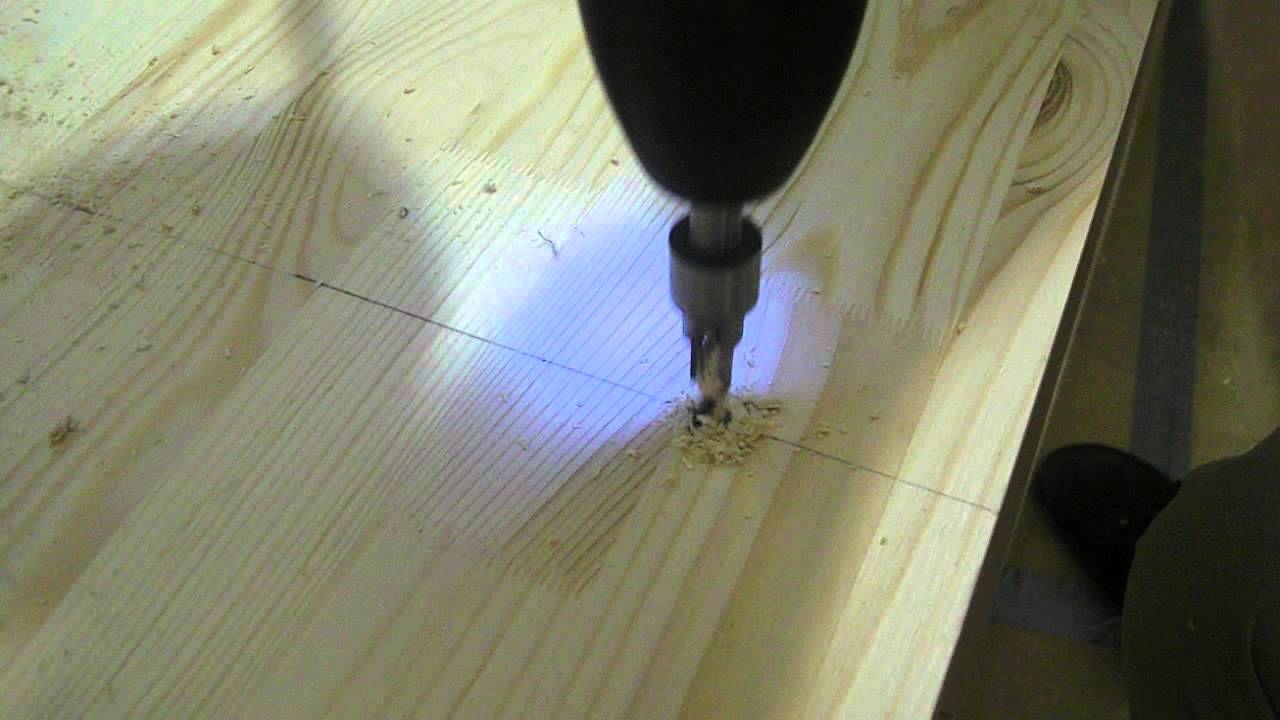

Сверление под конфирмат.
Необходимость сверления отверстия под конфирмат обусловлено его конструкцией. Требований к отверстию как минимум два: первое – в верхнюю часть отверстия должна плотно заходить головка конфирмата; второе – нижняя часть отверстия должна соответствовать резьбовой части конфирмата по длине и по диаметру быть чуть меньше её толщины. Существует еще и третье требование – зенковка под его шляпку, но как показывает практика достаточно посильней закрутить конфирмат и его головка утопится сама, к тому же зенковать ЛДСП без сколов получается не всегда. Рассматривать процедуру сверления отверстий специальным конфирматным сверлом, наверное, не имеет смысла потому как в этом случае все довольно таки просто и единственное за чем надо смотреть так это только направление сверления, если сверло пойдет в сторону и выйдет наружу, то деталь буде испорчена. Другое дело сверление отверстия под конфирмат обычными сверлами по дереву, в этом случае есть несколько моментов, которые стоит рассмотреть.

Конечно же, вариант сверления отверстия без конфирматного сверла выглядит сложнее, чем с ним. Но с другой стороны мы говорим о мебели для дома сделанной своими руками а не об организации производства и тратить не малые деньги на различного рода приспособления, которые со временем забросим не всегда оправданно.
Сверло по дереву (4.5 мм) для конфирмата KWB 5126-04 — совокупность спирального сверла и зенкера. Применяется для установки соединительных винтов с потайной головкой. Подходит для мягкой и твердой древесины, с покрытием и без покрытия ДСП, пластика.
Этот товар из подборокПараметры упакованного товара Единица товара: Штука Длина, мм: 227 Произведено
![]() Указанная информация не является публичной офертой Отзывы о сверле KWB 4.5 мм 5126-04Оставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 0.036 кг В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно
ул. Барклая, вл. 10 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзинупос. Коммунарка, ул. Александры Монаховой, д. 5к2 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзинуул. Академика Скрябина, д. 26к1 пн. – вс.: 9:00 – 20:00 В корзинуг. Дмитров, пер. Вокзальный, д. 7 пн. – вс.: 9:00 – 20:00 В корзинуг. Клин, ул. Гагарина, д. 31/36 пн. – вс.: 9:00 – 20:00 В корзинуг. Люберцы, ул. Инициативная, д. 7с2 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзинуг. Наро-Фоминск, ул. Маршала Жукова, д. 13В пн. – вс.: 9:00 – 20:00 В корзинуг. Солнечногорск, ул. Красная, д. 154 пн. – вс.: 9:00 – 20:00 В корзинуул. Перерва, д. 54 пн. – вс.: 9:00 – 20:00 В корзинуЛомоносовский проспект, д. 5 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзинуг. Долгопрудный, проспект Пацаева, д. 15А пн. – вс.: 9:00 – 20:00 В корзинуг. Одинцово, ул. Союзная, д. 1В, подъезд №6 пн. – вс.: 9:00 – 20:00 В корзинуг. Химки, Ленинградская ул., вл. 16 Б пн. – вс.: 9:00 – 20:00 В корзинуСервис от ВсеИнструменты.руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Вернем вам деньги, если данный товар вышел из строя в течение 14 дней с момента покупки. Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру. | Может понадобиться |
Как выбрать крепежную фурнитуру? — статьи ВиЯр
Мы предлагаем вам собственный подход к оцениванию и выбору крепежа.
Как выбрать крепежную фурнитуру? Мы предлагаем вам собственный подход к оцениванию и выбору крепежа.
Все крепежи делятся на 4 вида:
- Стяжные (конфирматы,стяжки (d5, d8, VB16), саморезы, минификсы, гвозди, винты) – надежно соединяют мебельные детали «на отрыв».
- Опорные (полкодержатели, уголки) – выдерживают большой вес.
- Опорно-стяжные (VB35, 36, 40) – работают в обоих направлениях.
- Вклеиваемые (шканты, ламели) – самые надежные, и, следовательно, склеенная мебель – самая крепкая.
При выборе крепежа нужно оценивать его по следующим характеристикам:
- Технологичность
- Эстетика
- Прочность скрепления
Технологичность: насколько крепеж удобен в работе (сверления, монтаж, демонтаж и процесс эксплуатации)?
Прочность скрепления: надежно ли крепеж стягивает и удерживает детали?
Эстетика: виден ли крепеж с наружных сторон мебели и как это сказывается на внешнем виде изделия?
Мы оценили основные крепежи, используемые в производственные мебели, по всем приведенным выше характеристикам, проставив баллы от 1 до 5. Результат своей оценки решили визуализировать.
Засверлить доски под конфирмат просто: соединяемые детали можно сверлить даже в один прием. Нет необходимости соблюдать высокую точность. Можно «подправить» погрешность в 3 мм, но, конечно же, лучше этого избегать.
При правильном использовании конфирмат соединяет детали очень прочно. Однако горизонтальных нагрузок конфирмат не любит. Поэтому за прочность твердая «четверка».
Эстетика в конфирмате на «двоечку», так как даже закрытые заглушками шляпки остаются видны.
Нет ничего проще самореза. Однако прочность соединения в этом случае напрямую зависит от качества ДСП и уменьшается при вкручивании по центру торца. Так происходит из-за неоднородности ДСП – по центру торца плита более рыхлая.
Спрятать шляпку самореза можно только в том случае, если вкручивать его заподлицо, а для этого предварительно на месте вкручивания нужно использовать специальные зенковальные фрезы.
Три сверления для каждого соединения. Возможен многократный монтаж/демонтаж при условии использования муфт для дюбелей. Порой осуществить монтаж чуть затруднительно, потому что подобраться к крестовине на эксцентрике можно только с одной стороны.
Эксцентрики можно спрятать, используя специальные самоклеящиеся заглушки.
Схожа с минификсом по своим характеристикам. Не нужно прятать, корпус может быть выполнен в нескольких цветах или в металле. При монтаже эксцентрик можно подкручивать с обеих сторон (при условии, что отверстия просверлены с обеих сторон, а такое не всегда делают).
Чаще всего используется как полкодержатель. Простой, многократный монтаж/демонтаж деталей.
Шкант – один из старейших представителей соединительной фурнитуры. Прочность соединения зависит от качества используемого клея. Как правило, шканты абсолютно не видны при монтаже, поэтому «5» за эстетичность.
Это наша шкала оценки крепежей. Вы вправе составить собственную.
Сборка мебели из ДСП своими руками
Более универсальный и экономичный материал для мебели, чем ДСП, найти трудно.
Отлично держит крепёж, поддается обработке ручным и электроинструментом.
А то, что содержит формальдегидные смолы, — с помощью лака или ламинирования выделение вредных веществ исключается.
Итак, сборка мебели из дсп состоит из ряда основных этапов.
Рассмотрим их.
До распила листов необходимо сделать эскиз будущего шкафа или комода.
Распил можно проводить самостоятельно, можно доверить это дело профессионалам.
При самостоятельном — а это более финансово выгодный вариант — понадобится пила, имеющая зубья, идущие под углом, как можно более острым, к поверхности листа.
Ламинированные листы следует предварительно надрезать острым ножом по линии распила.
Торцы получившихся заготовок, по эскизу которые находятся на виду, нуждаются в обработке и кромковании.
Кромкование проводят:меламиновой кромкой или накладным кантом (в том числе и Т-образным).
В качестве крепежа при сборке используются чаще всего конфирмат, либо евровинт.
Стяжки (они же эксцентрики), ввиду их высокой стоимости пусть популярны, используют несколько реже.
А на пластиковые или металлические уголки чаще всего крепят стенки кухонной мебели (размещенные внутри они мало заметны).
Соединение листов, образующих внешний каркас, — с этого начинается сборка мебели из ДСП.
Дрелью (со сверлом для конфирмата, либо коронкой и сверлом для эксцентриков) размечают отверстия под крепеж.
Оптимальное расстояние между отверстиями, в случае использования ДСП, около 15 мм. Кроме того заранее можно наметить отверстия внутри — для монтирования фурнитуры, полочек или доводчиков.
Для закрепления задней стенки шкафа или комода (ДВП наиболее оптимально) используют толевые гвозди и шурупы, универсальные — с размерами 2,5×2 мм, либо же 3×16 мм.
Не стоит забывать про технику безопасности. Использование спецодежды, перчаток и защитных очков обязательно. В случае покраски или лакирования используют респираторы.
★ Конфирмат — мебельные крепёжные изделия .. Информация
Пользователи также искали:
конфирмат 100мм,
конфирмат 5х50,
конфирмат 7х70,
конфирмат для дсп 16,
конфирмат купить,
конфирмат размеры,
конфирмат шестигранник,
конфирмат сверло,
Конфирмат,
конфирмат,
конфирмат размеры,
конфирмат х,
конфирмат для дсп,
конфирмат купить,
конфирмат шестигранник,
конфирмат мм,
шестигранник,
размеры,
купить,
сверло,
конфирмат сверло,
конфирмат 7х70,
конфирмат 5х50,
конфирмат для дсп 16,
конфирмат 100мм,
100мм,
7х70,
5х50,
мебельные крепёжные изделия. конфирмат,
Как крепится мебель
Сборка мебели является нетривиальной задачей, если речь идет о нестандартных и интересных решениях. Но есть четкие правила того, как крепятся элементы между собой. В определенный момент распространенными были шканты, которые используются и до этого времени. Существуют и другие решения для фиксации, о которых будет рассказано в статье.
Виды фиксаторов
Мебельные стяжки могут использоваться как индивидуально, так и в паре с другими. Некоторые мебельные элементы предназначены для особых случаев. Есть смысл рассмотреть особенности каждого и принцип его монтажа.

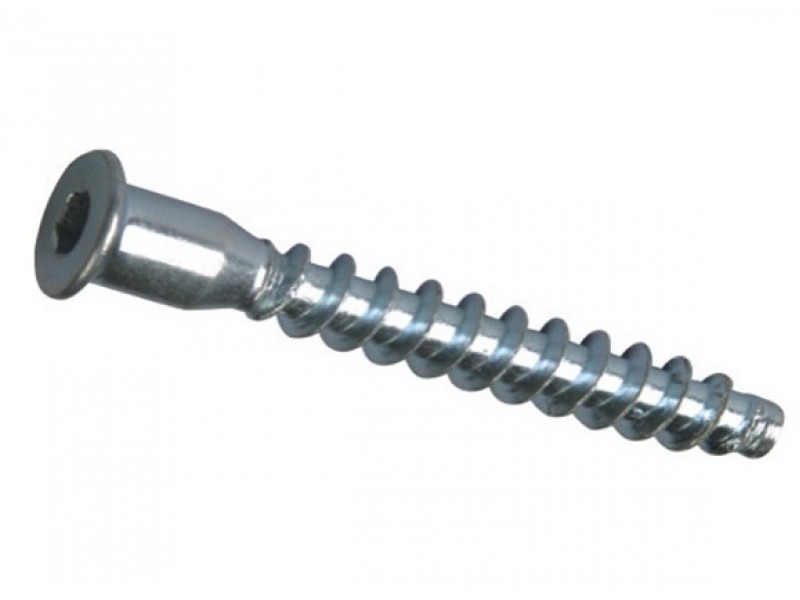

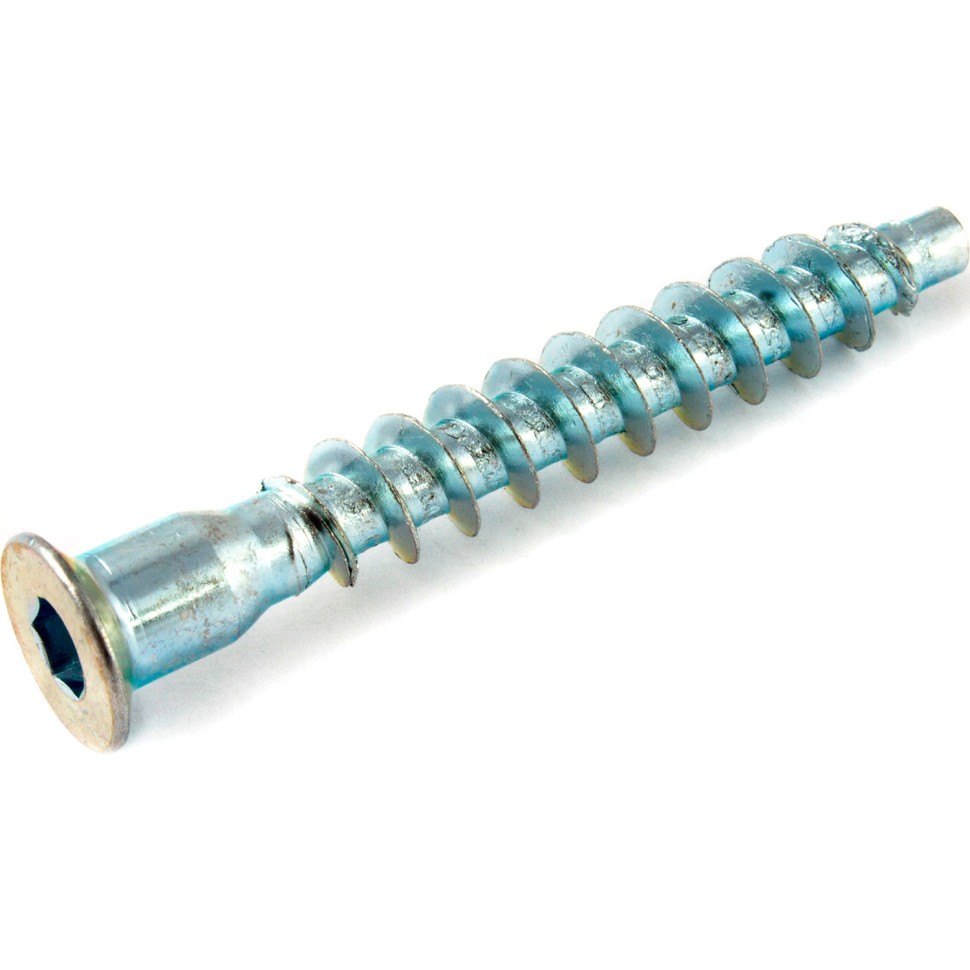

Конфирмат
Является прямым наследников саморезов под ножевую отвертку, которые любили правильно забивать вместо того, чтобы аккуратно вкручивать. Применение конфирмата не вызовет проблем даже у неопытного пользователя. Он представляет собой саморез, который имеет увеличенный диаметр, а также не оснащен привычным острием. Мебельный конфирмат рассчитан на использование со специальной шестигранной насадкой. Обычной крестовой отверткой его не завернуть. Особо востребованным такой крепеж стал с ростом производства корпусной мебели. Последняя собирается из ламинированных плит ДСП с использованием фасадов или вставок из МДФ.
С помощью конфирмата осуществляется крепление двух мебельных деталей только под углом в 90 градусов. Если требуется другой угол, тогда в действие идут крепежи, о которых будет сказано ниже. Так как конфирмат не имеет острого наконечника, его невозможно просто вкрутить в древесину. Перед сборкой в деталях сверлятся отверстия. Возле головки конфирмат имеет небольшое утолщение, которое требует использования сверла в 6 мм. Для резьбовой части потребуется расходник с диаметром в 5 мм. Удобнее всего применять специальные сверла под конфирматы. Они представляют собой небольшую коронку или шарошку, в которую вставлено сверло в 5 мм. Как только сверло полностью утапливается в материал, шарошка делает небольшое расширение под головку мебельного крепежа.

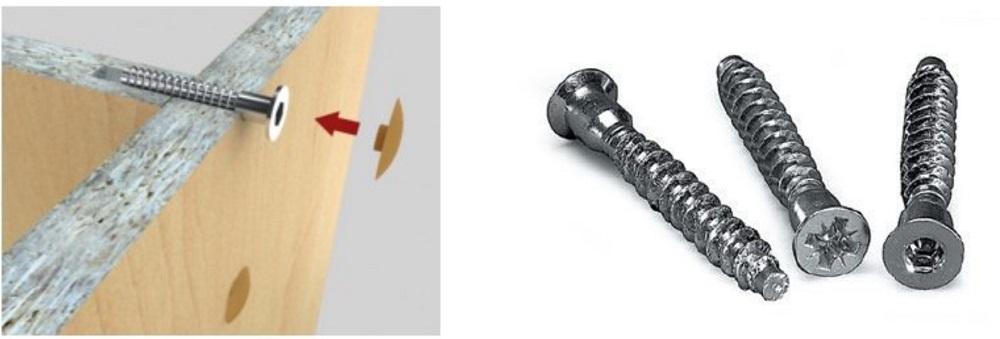

Обратите внимание! Головка конфирмата должна входить в мебельное полотно заподлицо.

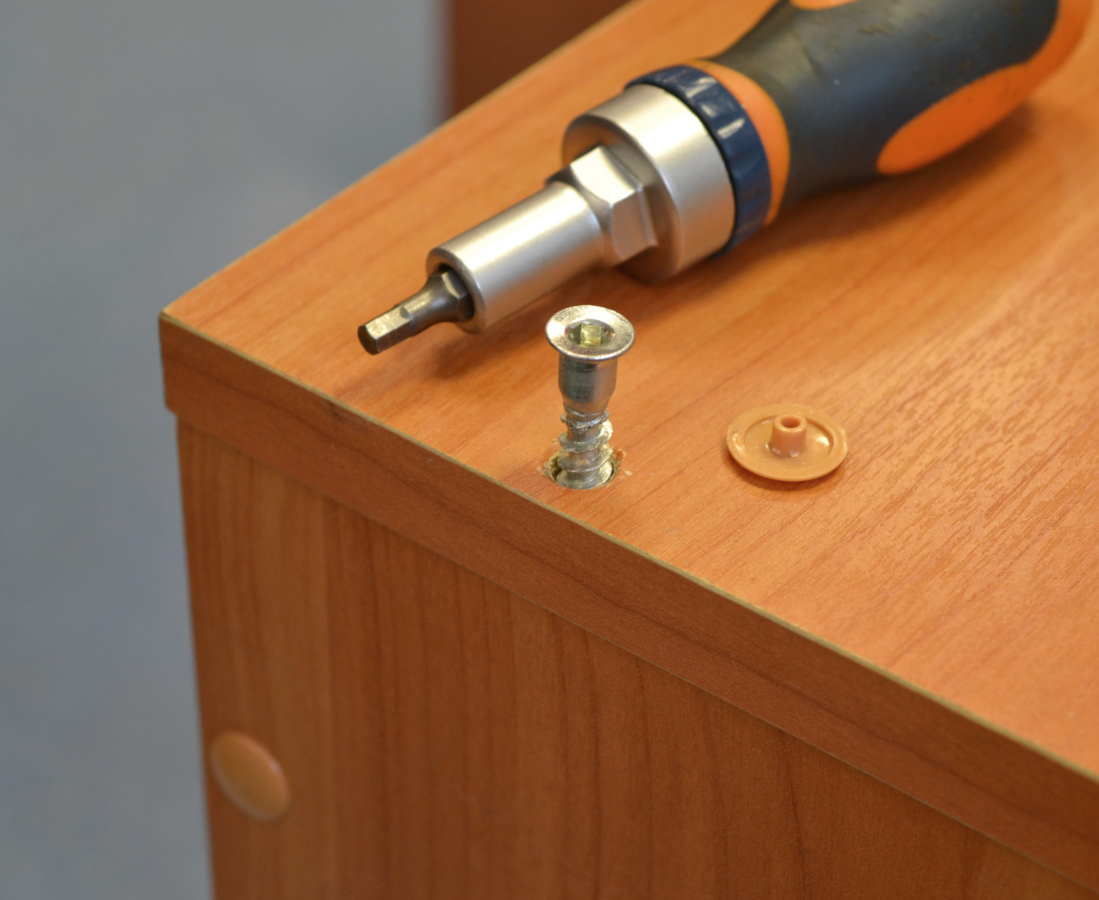

Это делается, чтобы скрыть мебельный крепеж специальными пластиковыми или другими накладками. Обычно мебельная плита имеет толщину в 16 мм, поэтому отверстие сверлится в торце посередине. Если отверстие сверлится в мебельной плите с лицевой части, тогда от края делается отступ в 8 мм, чтобы спокойно состыковать детали.
Конфирматы могут быть использованы в паре с другими крепежами, например, шкантами. Делается это для более прочной стыковки мебельных деталей. Стоит понимать, что фиксацию мебельных деталей можно обеспечить на высшем уровне только при первой сборке. Если часто собирать и разбирать мебель, то конфирматы не смогут фиксировать детали с требуемой жесткостью. Во время вкручивания мебельного крепежа необходимо правильно подобрать усилие. Если оно будет превышать требуемые пределы, тогда конфирмат просто начнет прокручиваться или повредит вторую деталь.
Совет! Неопытным мастерам будет проще дотягивать конфирмат вручную.
Те, кто уже давно работают с корпусной мебелью, научились чувствовать инструмент и избегают деформации деталей чрезмерной затяжкой.
Растекс
Растекс еще называют мебельным эксцентриком. Монтаж этого мебельного элемента имеет определенные особенности и требует опыта. Стяжка представляет собой две металлические детали. Одна из них частично похожа на конфирмат, но имеет меньший диаметр. Вторая как раз и является эксцентриком, который осуществляет фиксацию. Второй элемент похож на металлическую пробку, которая входит в зацепление с головкой первого элемента и фиксирует деталь. Такой крепежный элемент часто применяют при фабричной сборке мебели. Он дает возможность скрепить две мебельных детали без видимых элементов крепежа.
Подобие эксцентриковой стяжки можно увидеть в корпусной мебели Советской сборки. Только в ней он представлял собой болт, который проходил насквозь горизонтальной стенки и фиксировался в большом отверстии вертикальной стенки посредством полукруглой пластины с резьбой в центре. Преимуществом современных растексов является возможность фиксации мебельных деталей под требуемым углом. Кроме того, изделия, которые собраны с применением такого фиксатора легко разбирать и собирать требуемое количество раз. Для нормальной фиксации эксцентрика в деталях потребуется два сверла и фреза.
Одно сверло диаметром в 5 мм потребуется для отверстия в вертикальной детали для фиксации резьбовой части растекса. Для тела растекса необходимо сверло 6 или 8 мм, все зависит от конкретного мебельного крепежа. Диаметр фрезы обычно составляет 15 мм. Отверстие под эксцентрик сверлится в вертикальной или горизонтальной детали. До центра отверстия необходимо отложить 24 или 34 мм, все зависит от конкретного мебельного крепежа. Фрезу необходимо утопить на глубину больше половины толщины листа ДСП. При этом необходимо быть осторожным, чтобы не пройти его насквозь.
После этого с торца сверлится отверстие, которое должно пройти до отверстия под эксцентрик. В отверстие, которое было подготовлено под резьбовую часть, вкручивается тело растекса и пропускается в торцевое отверстия до отверстия под фрезу. После этого длинную часть можно зажать эксцентриком. Наглядно схему процесса крепежа можно увидеть на картинке выше. Видео о фиксации растексом есть ниже.
Шкант
Некоторые мебельщики называют шканты нагелями, чопиками, рифелями и другими словами. Суть элемента остается неизменной. Он представляет собой небольшой деревянный или пластиковый элемент цилиндрической формы. В некоторых случаях он выступает направляющим элементом, в других – фиксирующим. Такая стяжка используется в мебели для скрытого монтажа. Заказчик не сможет найти ни одного следа наличия стяжки. Для монтажа шканта достаточно просверлить отверстия в двух заготовках. Их глубина должна быть такой, чтобы стяжка не проваливалась. Шкант покрывается клеем ПВА или другим подходящим составом и вставляется в подготовленные отверстия. Детали должны быть зафиксированы до полного схватывания клея.
Стяжка для секций
Фиксатор для отдельных секций предназначен для того, чтобы из модулей собрать цельный мебельный уголок. Изделие представляет собой болт со шляпкой, которая имеет большой диаметр. Он вкручивается в гайку, которая похожа на полый болт. Размер такой стяжки варьируется в зависимости от того, на какую толщину листов ДСП она рассчитана. Монтаж такого элемента осуществляется проще, чем двух предыдущих. Достаточно прочно зафиксировать детали, которые необходимо скреплять, струбциной. После этого сверлится сквозное отверстие и монтируется стяжка, которая затягивается отверткой.
Уголок
Внешний вид этой стяжки полностью соответствует своему названию. При сборке мебели применяются уголки двух видов:
- пластиковые;
- металлические.
Вторые представляют собой металлический элемент, который загнут под углом в 90 градусов. В каждой из частей есть одно или несколько отверстий, через которые вкручиваются саморезы. Пластиковые уголки представляют собой закрытую конструкцию, похожую на пирамиду. Пример можно видеть на фото ниже.
Как видно, саморезы прячутся под небольшим пластиковым колпачком, что очень удобно. В профессиональной сфере такая стяжка используется довольно редко, т. к. обладает невысокой прочностью. Иногда они применяются для сборки деталей цокольного элемента шкафа. В некоторых случаях на мебельный уголок может быть закреплена столешница, если не предполагается перемещение стола. Лучше использовать растекс вместо уголка.
Стяжка столешницы
Используется такой элемент довольно редко, т. к. обычно кухонная мебель рассчитывается таким образом, чтобы столешница была цельной. Как видно на фото, мебельный фиксатор представляет собой длинный винт, который упирается в две шайбы и фиксируется удлиненной гайкой. Обычно такое изделие применяется в паре со шкантами, что увеличивает прочность сочленения. На ширину столешницы применяется несколько стяжек.
Для монтажа такого мебельного элемента потребуется просверлить два отверстия с использованием фрезы. После этого сверлится два отверстия с торца до большего отверстия. Фреза потребуется с диаметром в 35 мм. Вместо торцевого отверстия, можно выбрать паз с использованием фрезера. После этого производится монтаж шайб и болта, а также затяжка гайки.
Фиксаторы для полок
Отдельным подвидом мебельных стяжек являются держатели для полок. Они могут быть для:
Каждый из видов имеет отличительные черты. Качественный элемент состоит из двух частей и немного напоминает растекс. Шток фиксируется в стенку на уровне, где должна находиться полка, а непосредственно в полку врезается держатель. На одну полку потребуется минимум 4 элемента. Стяжки для полок могут быть с фиксацией и без нее. В случае с теми, которые применяются для стекла, фиксатором выступает болт. Для держателей ДСП полок применяется эксцентрик.
Резюме
Как видно, для каждой задачи при сборке мебели есть отдельный вид стяжек. Крепление каждого мебельного фиксатора требует определенной сноровки и может не получиться с первого раза. Именно поэтому желательно потренироваться на обрезках, чтобы результат был идеальным.
