Консольный кран. Особенности конструкции - Роскран

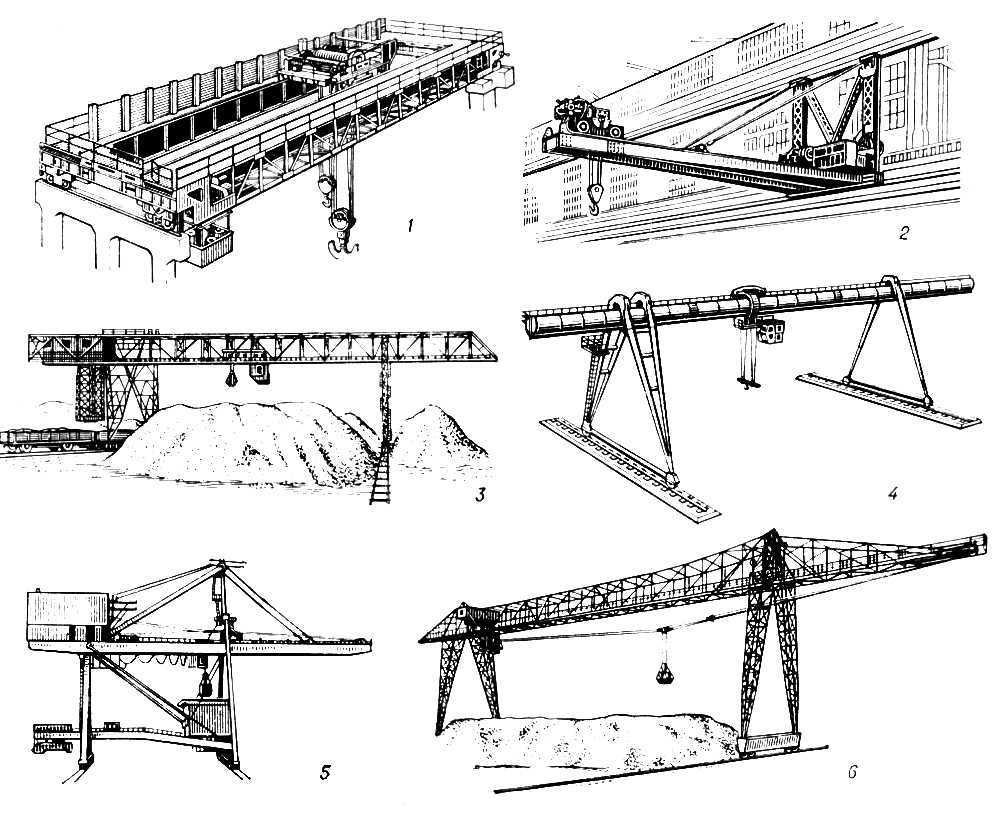

Консольный кран очень полезный подъемный агрегат, который нашел широкое применение в рабочих цехах промышленной сферы. Он оборудован грузозахватным механизмом, который прикреплен к тележке, поднимающейся по консоли, или к самой консоли. У такого крана есть своя отличительная особенность – консоль и опоры, разнесенные по вертикали.

Консольные краны могут быть выполнены стационарно или дополнены передвижными поворотными механизмами. Размеры и параметры поворотных механизмов регламентируются ГОСТ 19811–74, а также ГОСТ 19494–74.

Основываясь на этих стандартах стационарно-установленные консольные краны можно разделить на:

Технические особенности

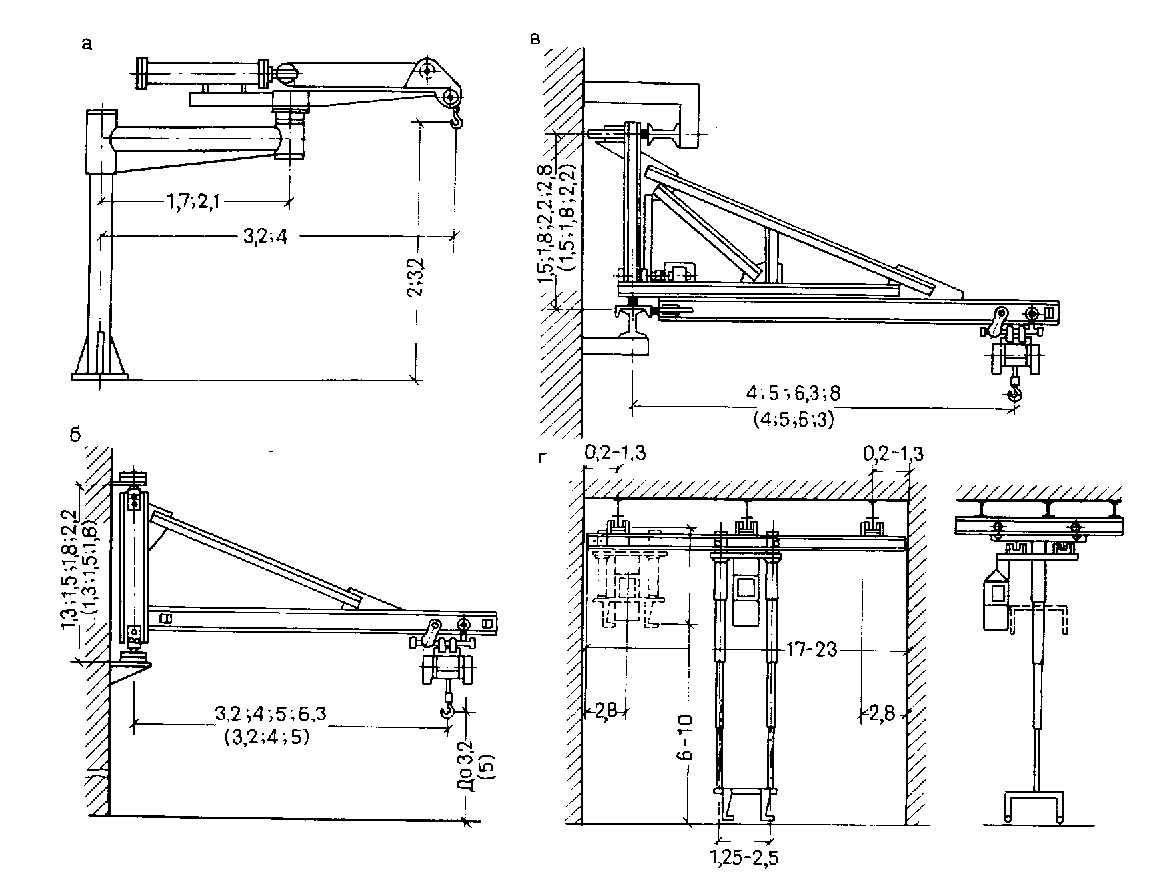

Основа поворотных консольных настенных кранов – это двутавровая балка. Она соединяется с вертикальной стойкой коробчатого или трубчатого сечения посредством подкоса. На двух концах стойки привариваются оси, их цапфы с помощью подшипников качения упираются в два кронштейна.

С помощью болтов кронштейн крепится к железобетонным или металлическим колоннам здания. Железобетонные колонны оснащаются закладными болтами и плитами. Если используется плита, кронштейн крепится к ней с помощью переходного фланца.

Поворотные консольные краны, размещенны на свободно стоящей колонне. Ее основа содержит двутавровую консольную балку, которая опирается на верхнюю, а она, в свою очередь, устанавливается на фундамент. Для ручного поворота консольного крана применяется цепь, канат или вертикальная штанга. Эти элементы крепятся к торцу двутавровой балки. Также поворот может выполнять электрический двигатель.

Подъемный механизм

Роль подъемного механизма может выполнять электрическая таль, согласно ГОСТ 22584–77, по которому проводится производство тельферов. Таль передвигается с помощью механизма передвижения, который на ней установлен, или с помощью канатной тяги, которая идет к расположенной на консоли лебедке. Последний случай предоставляет возможность обеспечить более обширный диапазон скоростей электрической тали. Кроме того, уменьшается сечение консольных двутавровых балок.

Двухплечевые консольные краны

Эти подъемные механизма являются разновидностью поворотных консольных кранов, размещенных на свободно установленной колонне. Поворот здесь выполняется вручную. А что касается подъема груза, то для этой задачи предусмотрена стационарно установленная таль или расположенный горизонтально пневматический цилиндр с канатным полиспастом.

Применение консольных кранов

Оснащенные электрическими талями консольные краны широко применяются в цехах различного рода промышленных предприятий. Здесь они выполняют роль вспомогательного оборудования, помогая мостовым кранам обслуживать различные прессы, станки для резки металла, гильотинные ножницы и др.

Консольные передвижные краны используются в литейных цехах и многих других. Здесь они работают на нижнем от мостовых кранов ярусе. У них предусмотрена кабина управления и обычная крановая тележка или электроталь. В таком случае они управляются с пола.

Для перемещения консольного крана вдоль стен здания используются специальные пути, состоящие из двух ходовых вертикальных колес, а также горизонтальных нижних и верхних пар роликов. Именно они воспринимают опрокидывающий момент.

Какие типы вывесок разрешены в Москве.

Определены следующие типы вывесок:

  • Настенная конструкция - располагается на плоскости фасада параллельно к его плоскости.
  • Консольная конструкция – располагается перпендикулярно к плоскости фасада.
  • Витринная конструкция – располагается в витрине на внешней или с внутренней стороны остекления.
  • Подвесная конструкция* – конструкция размещаемая в пешеходном галерейном пространстве зданий.
  • Крышная конструкция* – конструкция размещаемая на крыше здания.
  • Стела* – отдельно стоящая конструкция.

*Требуется обязательное согласование дизайн-проекта

Настенные конструкции (вывески).

Различают следующие виды настенных вывесок:

— отдельно стоящие буквы и знаки без подложки;

— отдельно стоящие буквы и знаки на подложке;

— световой короб;

— табличка или меню.

  • Отдельные буквы без подложки - те, за которыми видно фасад. Такие вывески являются самым предпочтительным видом и могут быть изготовлены из любых материалов, однако рекомендуется использовать металл, камень, дерево и стекло.
    Объемные буквы и знаки могут крепиться на некотором расстоянии от плоскости фасада или вплотную к ней.
    Объемные буквы могут светятся самостоятельно или освещаться внешним источником света. Внутренний или контражурный подсвет наиболее предпочтительны.
  • Буквы на подложке. Сами буквы могут быть плоскими (с отступом от подложки), объемными или заглубленными, световыми или несветовыми.
    Световые буквы могут быть с внутренним или контражурным подсветом.
    Сама подложка не может светиться.
    На зданиях, построенных до 1952 года включительно, размещение вывесок на плоской подложке запрещено.
  • Световой короб, или лайтбокс, - вид настенной вывески с внутренним подсветом. Информационные стороны короба изготавливаются из светопроницаемого материала (акрилового стекла). Непрозрачные части короба выполняются из пластика или алюминиевого профиля. Толщину светового короба для настенных и витринных вывесок рекомендуется делать минимальной. Буквы и знаки на световом коробе рекомендуется делать объемными - небольшая толщина букв улучшает облик всей вывески.
    Это наименее предпочтительный вид настенной вывески. Применение световых коробов оправдано на фасадах торговых центров для вывесок часто меняющихся мелких арендаторов.
    На зданиях, построенных до 1952 года включительно, размещение световых коробов запрещено.

Максимальный размер настенных конструкций (букв без подложки, букв на подложке и световых коробов), размещаемых организациями, индивидуальными предпринимателями на внешних поверхностях зданий, строений, сооружений, не должен превышать:

- по высоте - 0,50 м, за исключением размещения настенной вывески на фризе;

- по длине - 70 % от длины фасада, соответствующей занимаемым данными организациями, индивидуальными предпринимателями помещениям, но не более 15 м для единичной конструкции.

При размещении настенной конструкции в виде комплекса идентичных взаимосвязанных элементов, максимальный размер каждого из элементов не может превышать 10 м в длину.

Крайняя точка элементов любой настенной конструкции не должна находиться на расстоянии более чем 0,20 м от плоскости фасада.

В случае если вывеска представляет собой объемные символы без использования подложки, высота вывески не должна превышать 0,75 м (с учетом высоты выносных элементов строчных и прописных букв за пределами размера основного шрифта (не более 0,50 м), а также высоты декоративно-художественных элементов).

К настенным вывескам так же относятся конструкции следующих типов:

  • Табличка - информирует посетителей о местонахождении предприятия и указывает вход в него. Этот тип вывески особенно хорошо подходит для фасадов с большим количеством архитектурных деталей. Размещать табличку у входа (или на двери) может любое предприятие, даже если в Архитектурно-художественной концепции улицы (АХК) такая вывеска не обозначена. Место размещения и другие условия должны соответствовать 902-ПП.
    Таблички можно заменить надписями на стекле входной двери или витрине.
    На табличке должна быть указана следующая обязательная информация:
    — фирменное наименование предприятия;
    — организационно-правовые данные — адрес, номер лицензии;
    — режим работы предприятия.
    Допустимый размер таблички составляет:
    - не более 0,60 м по длине;
    - не более 0,40 м по высоте.
    При этом высота букв, знаков, размещаемых на данной информационной конструкции (вывеске), не должна превышать 0,10 м.

    Если табличка размещена на дверях входных групп, в том числе методом нанесения трафаретной печати или иными аналогичными методами на остекление дверей. Максимальный размер данных вывесок не должен превышать:
    - по высоте - 0,40 м;
    - по длине - 0,30 м.
    Расстояние от уровня земли (пола входной группы) до верхнего края таблички не должно превышать 2 м.

  • Меню. Для заведений общественного питания вместе с табличкой может размещается меню - в Архитектурно-художественной концепции улицы табличка и меню являются взаимозаменяемыми вывесками, независимо от условного обозначения.
    Меню, как и таблички, допускается размещать на фасаде иначе, чем это указано в АХК, при этом их размещение должно соответствовать 902-ПП.
    Меню размещаются на плоских участках фасада, свободных от архитектурных элементов, непосредственно у входа (справа или слева) в помещение или на входных дверях в него, не выше уровня дверного проема.
    Максимальный размер меню, не должен превышать:
    - по высоте - 0,80 м;
    - по длине - 0,60 м.
  • Афишная конструкция — это вывеска с объявлением о каком-либо мероприятии.
    Различают следующие типы настенных афишных конструкций:
    — настенный щит — жесткая вывеска, которая основательно крепится к фасаду здания и является носителем объявленийо мероприятиях;
    — афишный баннер — мягкая временная вывеска без каркаса из баннерной ткани с напечатанным объявлением, которая крепится к деталям фасада при помощи тросов.
    Афишный баннер без каркаса является предпочтительным типом афишной конструкции, размещать его следует в проемах между колоннами или в простенках между окнами с обязательным учетом архитектурных особенностей фасада.


Размещение афиш определяется АХК либо дизайн-проектом, который согласовывается в установленном порядке.

Консольные конструкции.

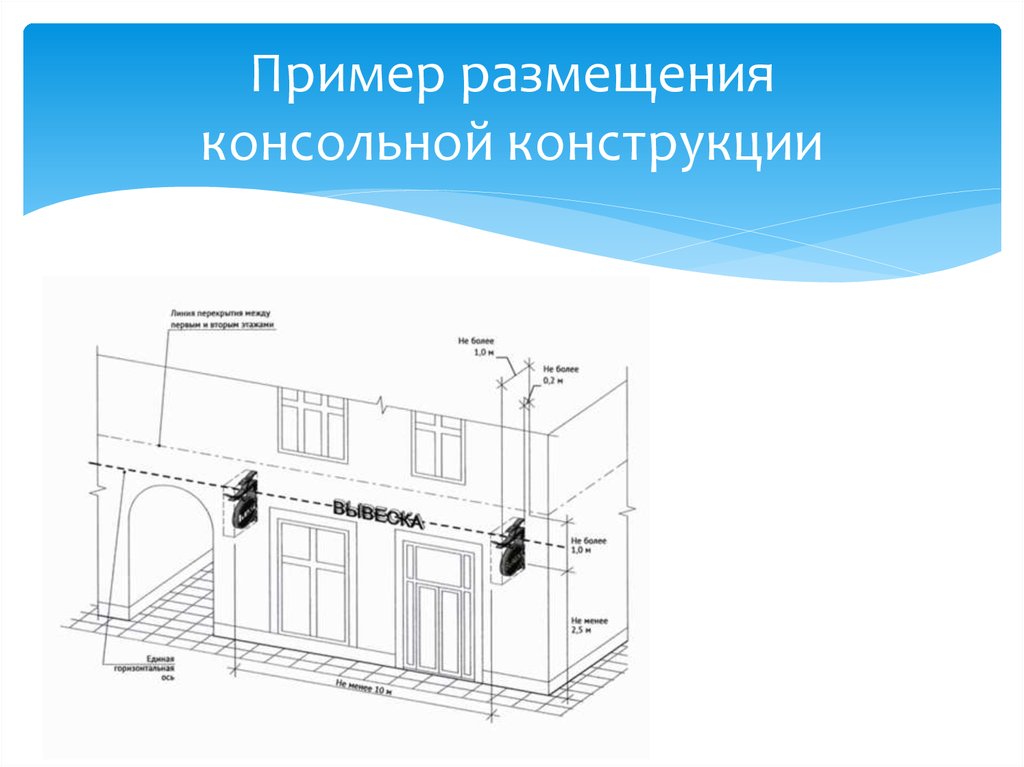

Консольная конструкция - конструкция вывесок располагается перпендикулярно к поверхности фасадов объектов и (или) их конструктивных элементов, в том числе табло обмена валют с технологией смены изображения с помощью электронных носителей;

На фасадах здания, строения, сооружения нежилого назначения организация, индивидуальный предприниматель вправе разместить более одной консольной информационной конструкции (но не более одной консольной конструкции на одном фасаде) при условии, если единственным собственником (правообладателем) указанного здания, строения, сооружения является организация, индивидуальный предприниматель, сведения о котором содержатся в данных информационных конструкциях и в месте фактического нахождения (месте осуществления деятельности) которого размещаются указанные информационные конструкции.

Консольные конструкции располагаются в одной горизонтальной плоскости фасада, в том числе у арок, на границах и внешних углах зданий, строений, сооружений в соответствии со следующими требованиями:

  • Расстояние между консольными конструкциями не может быть менее 10 м.
  • Расстояние от уровня земли до нижнего края консольной конструкции должно быть не менее 2,50 м.
  • Консольная конструкция не должна находиться на расстоянии более чем 0,20 м от плоскости фасада, а крайняя точка ее лицевой стороны - на расстоянии более чем 1 м от плоскости фасада. Консольная конструкция не может превышать 1 м в высоту и 0,20 м в ширину.
  • Максимальные параметры консольных конструкций, выполненных в виде объемно-пространственной композиции, не должны превышать 0,50 м - по высоте, 0,50 м - по ширине и 0,50 м - в глубину.
  • Максимальные параметры (размеры) консольных конструкций, размещаемых на фасадах объектов, являющихся объектами культурного наследия, выявленными объектами культурного наследия, а также объектов, построенных до 1952 г.
    включительно, не должны превышать 0,50 м - по высоте и 0,50 м - по ширине.
  • При наличии на фасаде объекта настенных конструкций консольные конструкции располагаются с ними на единой горизонтальной оси.
  • Консольные конструкции, размещаемые в соответствии с дизайн-проектом, не могут быть расположены выше линии третьего этажа (линии перекрытий между вторым и третьим этажами).
  • Демонстрация изображений на электронных носителях табло обмена валют должна производиться с использованием технологии статичного изображения без использования динамических эффектов. Смена изображения должна производиться не чаще одного раза в 30 секунд, скорость смены изображения не должна превышать 2 секунды.

Витринные конструкции.


Витринные конструкции являются одним из способов внутреннего оформления витрин. Размещение витринных конструкций при оформлении витрин осуществляется в соответствии с требованиями 902-ПП. Витринные конструкции размещаются в витрине на внешней и (или) с внутренней стороны остекления витрины объектов в соответствии со следующими требованиями:

  • Максимальный размер витринных конструкций (включая электронные носители-экраны (телевизоры), размещаемых в витрине, а также с внутренней стороны остекления витрины, не должен превышать половины размера остекления витрины (при наличии переплетов (импостов) половины размера остекления в границах переплетов (импостов) по высоте и половины размера остекления витрины (при наличии переплетов (импостов) половины размера остекления в границах переплетов (импостов) по длине. При этом витринные конструкции должны размещаться строго в границах переплетов (импостов).
  • Информационные конструкции (вывески), размещенные на внешней стороне витрины, не должны выходить за плоскость фасада объекта. Параметры (размеры) вывески, размещаемой на внешней стороне витрины, не должны превышать в высоту 0,40 м, в длину - длину остекления витрины.
  • Непосредственно на остеклении витрины допускается размещение информационной конструкции (вывески) в виде отдельных букв и декоративных элементов, в том числе методом нанесения трафаретной печати или иными аналогичными методами. При этом максимальный размер вывески, размещаемой на остеклении витрины, не должен превышать в высоту 0,15 м.При этом допускается размещение информации об акционных мероприятиях (акциях) с внутренней стороны витрины (не более трех строк по 0,15 м).
  • При размещении вывески в витрине (с ее внутренней стороны) расстояние от остекления витрины до витринной конструкции должно составлять не менее 0,15 м.
  • В окнах информационные конструкции (вывески) размещаются в соответствии с требованиями, установленными к размещению вывесок в витринах.

Подвесная конструкция.

Конструкция вывесок размещается в пешеходном галерейном пространстве зданий, строений, сооружений.

Размещение подвесных информационных конструкций осуществляется в соответствии с дизайн-проектом, разработанным и согласованным в соответствии с требованиями 902-ПП от 25.12.2013 г.

Внешний вид, габариты подвесных информационных конструкций, а также количество подвесных информационных конструкций, размещаемых в одной галерее здания, строения, сооружения, определяются указанным дизайн-проектом.

Крышная конструкция.

Правила размещения и согласования крышных конструкций.

Стела.

Правила размещения и согласования стелы.

Панель кронштейн, изготовление панель кронштейнов, аптечные кресты / Наружная реклама Москва

Панель-кронштейн — это рекламное поле с боковым креплением, как правило, к стене здания, мачте освещения или к собственной опоре.
Если Вы хотите, чтобы Ваша реклама была видна издалека вдоль улицы, панель-кронштейн — это именно то, что Вам нужно! Рекламное поле панель-кронштейна располагается перпендикулярно зданию и для потока людей и машин, особенно на узких улицах, такой обзор становится самым выгодным и читаемым.
Отличительной особенностью панель-кронштейна от любых других видов рекламных вывесок является то, что рекламное поле конструкции ориентировано перпендикулярно потоку транспорта и пешеходов, то есть обозреваемость конструкции приближается к 100%. Также важным является наличие двух рекламных полей на одной конструкции, что, позволяет охватить целевую аудиторию в обоих направлениях движения.



Из чего состоит панель-кронштейн?

Выбор материала для изготовления панель-кронштейна обуславливается планируемым сроком эксплуатации, назначением, дизайном, климатическими условиями.
Панель-кронштейн может быть световым (с внутренней подсветкой), либо не иметь подсвета. Подсветка лицевой части осуществляется за счет светодиодов. В качестве лицевой поверхности панель-кронштейна используется композитный материал, металл, пластик, оргстекло. . Боковая часть конструкции может быть из разнообразных материалов: композит, алюминиевый профиль, ПВХ.
Световые панель-кронштейны это конструктивно усиленные 2х сторонние лайтбоксы (световые короба) на кронштейнах.

Плюсы панель-кронштейна

  • отличный обзор конструкции при движении вдоль здания там, где настенная вывеска не работает.
  • работает в две стороны
  • возможность сделать нестандартную форму (фигурный панель-кронштейн)
  • при эксплуатации в экстремальных условиях (падение сосулек, обледеневшых снежных масс с крыш) можно сделать усиленную конструкцию при помощи алюминиевых профилей.

Где можно использовать?

Эксплуатация панель-кронштейнов возможна как на улице, так и внутри помещения. Благодаря разнообразным технологиям изготовления, которыми владеет наша компания, мы можем предложить вам как усиленный вариант панель-кронштейна, который выдержит испытание улицей, так и элегантный, утонченный панель-кронштейн, который подчеркнет вашу индивидуальность интересными формами и выгодно выделит вас среди конкурентов внутри торгового центра.



Важная информация

Если ваша вывеска не соответствует 902 Постановлению Правительства Москвы, то не дожидайтесь, когда ее демонтируют соответствующие органы, позаботьтесь заранее об этом сами, дабы не остаться без вывески и не нести огромные убытки, ожидая пару недель, когда сделают новую. Вывески демонтируют без предупреждения!!



Схемы возможного размещения панель-кронштейна

Выдержки из 902 постановления

В схемах

8. Консольные конструкции

8.1 Консольная конструкция не должна находится на расстоянии более чем 0,20 м от плоскости фасада, а крайняя точка её лицевой стороны - на расстоянии более чем 1 м от плоскости фасада. Консольная конструкция не может превышать 1 м в высоту и 0,20 м в ширину (пункт 19.2 Правил)

8.2. Максимальные параметры (размеры) консольных конструкций, размещаемых на фасадах объектов, являющихся объектами культурного наследия, выявленными объектами культурного наследия, и объектов, расположенных в границах территорий объектов культурного наследия, выявленных объектов культурного наследия, а также объектов, построенных до 1952 года включительно, не должны превышать 0,50 м - по высоте и 0,50 м по ширине (пункт 19. 3 Правил).

8.3 Консольные конструкции распологаются в одной горизонтальной плоскости фасада, в том числе у арок, на границах и внешних углах зданий, строений, сооружений (пункт 19 Правил).
Расстояние от уровня земли до нижнего края консольной конструкции должно быть не менее 2,50 м (пункт 19.1 Правил).
Консольная конструкция не должна находиться на расстоянии более чем 0,20 м от плоскости фасада, а крайняя точка её лицевой стороны - на расстоянии более чем 1 м от плоскости фасада (пункт 19.2 Правил).
При наличии на фасаде объекта настенных конструкций консольные конструкции распологаются с ними на единой горизонтальной оси (пункт 19.4 Правил).

8.4 Расстояние между консольными конструкциями не может быть менее 10 м (пункт 19.1 Правил).

Варианты изготовления панель-кронштейнов и цены:

Консольные стеллажи - Стеллажные конструкции

Консольные стеллажи

Консольные стеллажи купить в Ярославле можно просто и быстро в компании "Стеллажные конструкции". Если нужно купить стеллажи для размещения длинномеров разного назначения, то из всех видов металлических стеллажей для склада подходящими будут именно консольные стеллажи. Обращайтесь в компанию Стеллажные конструкции - наши менеджеры подскажут, как можно купить консольные стеллажи с максимальной выгодой, согласуют сроки производства и поставки стеллажей.

Консольные стеллажи являются специальным стеллажным оборудованием. Использование консолей в качестве несущих опор делает данные стеллажи эффективными для хранения штучных длинномерных изделий. Компания «Стеллажные конструкции» предлагает своим клиентам надежные, функциональные и долговечные консольные стеллажи. Консольные стеллажи имеют разные конструктивные формы, габариты, вместительность и грузоподъемность. Консольные стеллажи изготавливаются под заказ по индивидуальному техническому заданию клиентов и требованиям к эксплуатации.

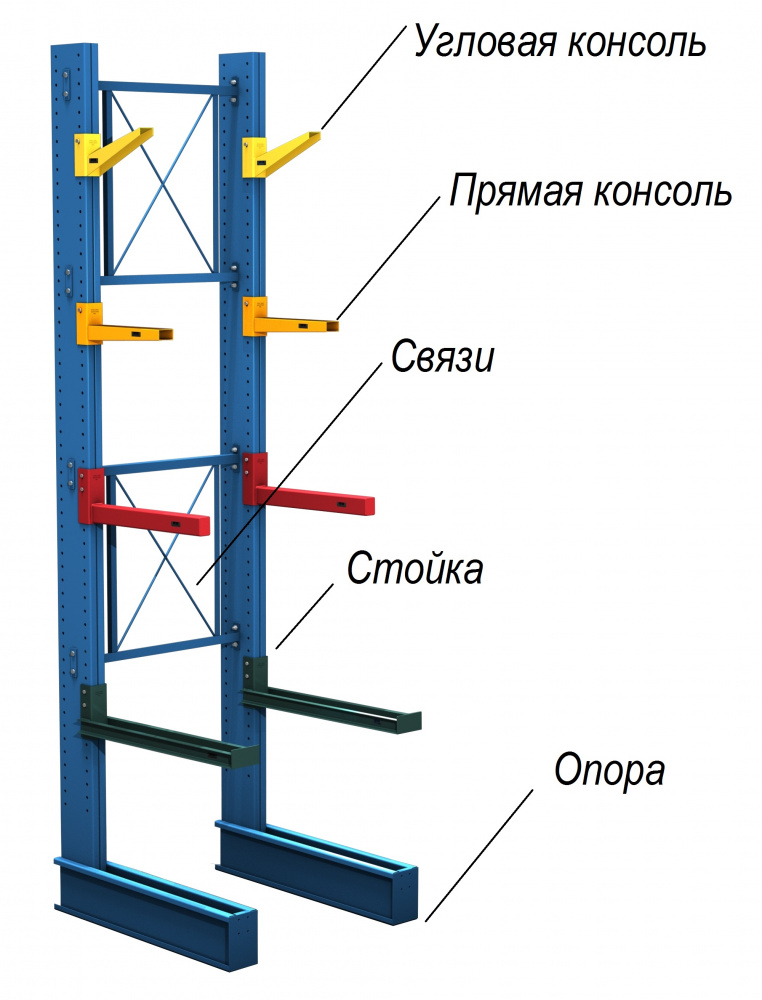

Стеллаж консольный представляет собой многоярусную стеллажную конструкцию для хранения длинномерных грузов, которые загружаются методом фронтальной загрузки. Эта конструкция проста и удобна. К вертикальным стойкам из металлического профиля крепятся горизонтальные соединительные балки с консольными раскосами.

Консольные стеллажи незаменимы при хранении на складе различных длинномеров:

  • профилей из металла;
  • листовых материалов;
  • досок и пиломатериалов;
  • панелей для строительства.
  • пластиковых труб и т.д.

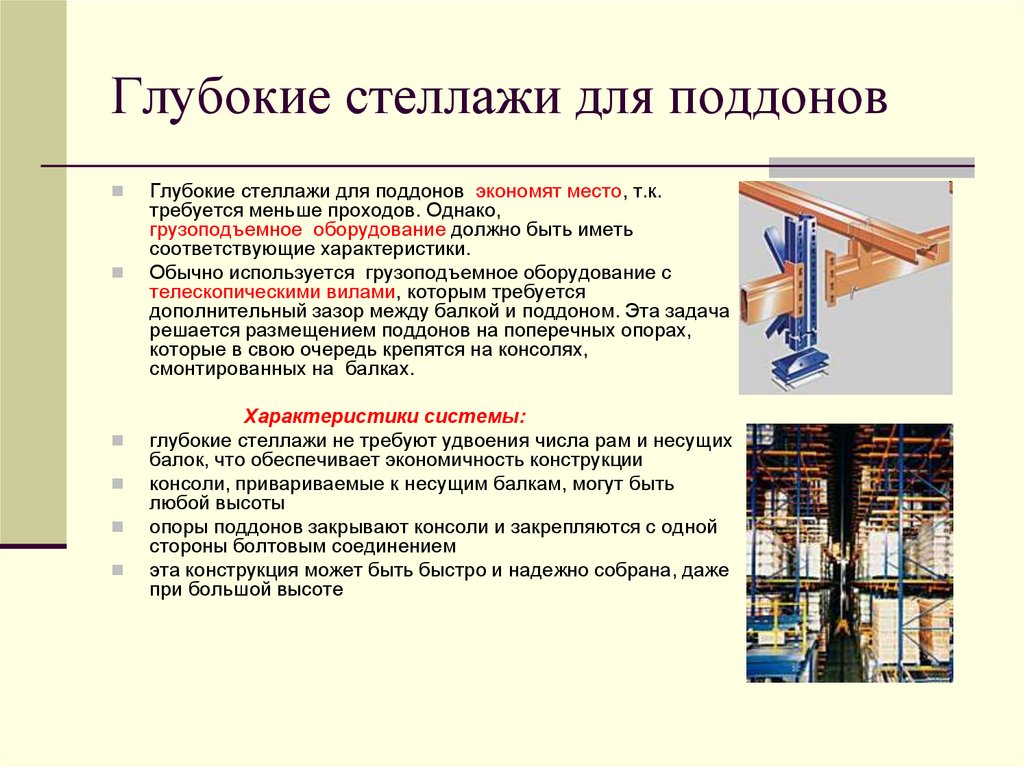

Консоли могут выступать как горизонтальные опоры для стеллажных полок. Если установить на консоли настил, то на нем можно хранить любые предметы и товар.

Преимущества консольных стеллажей для склада

Консольные стеллажи:

  • могут быстро наращиваться в длину и высоту, заполняя собой имеющееся свободное пространство на складе;
  • надежны и имеют сравнительно простую конструкцию;
  • могут собираться до необходимых размеров;
  • просты в эксплуатации и обслуживании;
  • удобны в транспортировке. Поставляются в разобранном виде;
  • быстро собираются и устанавливаются.

Сборка металлических стеллажей консольных производится непосредственно в помещении склада. Консольные стеллажи позволяют существенно экономить и эффективно использовать имеющиеся складские площади. Металлические поверхности консольных стеллажей имеют оцинкованное покрытие или окрашены полимерным покрытием или порошковой краской.

Односторонние и двусторонние консольные стеллажи для склада

Консольные стеллажи могут быть двух типов:

  • Односторонние консольные стеллажи  – это эргономичные стеллажные конструкции, имеющие раскос только с одной стороны. Их можно устанавливать в складских помещениях с небольшой площадью, или устанавливать в любых помещениях вдоль стен. Обычно используются для хранения товара с небольшой массой. Это деревянные погонные изделия, металлический профиль, полимерные материалы, легкие рулонные стройматериалы.

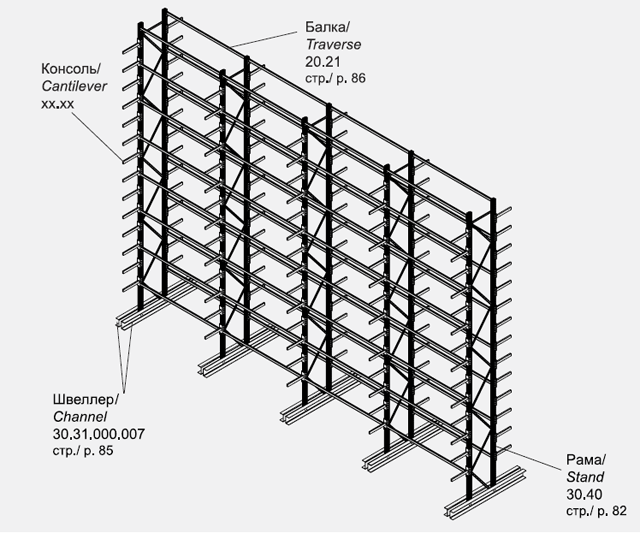

  • Двусторонние консольные стеллажи – это универсальные и более устойчивые конструкции, имеющие раскосы с двух сторон. Они более вместительны и могут использоваться для складирования практически любых видов товаров включая металлопрокат. Консольные стеллажи устанавливаются в складских и торговых помещениях большой площади в качестве отдельно стоящих конструкций или рядов с проходами между стеллажей с обеих сторон.

Компания «Стеллажные конструкции» осуществляет поставку консольных стеллажей как односторонних, так и двусторонних с разными габаритами, вместительностью и грузоподъемностью. В консольных стеллажах используется только качественный металлический профиль и крепежные элементы. Консольные стеллажные системы после монтажа сразу готовы к загрузке и эксплуатации.

Консольные стеллажи с нестандартными характеристиками, вы можете заказать на основании отдельного техзадания.

Мы реализуем стеллажи консольного типа в минимальные сроки и по выгодным ценам. Осуществляем доставку и монтаж заказа. Звоните или оставьте заявку на сайте и мы сделаем Вам интересное коммерческое предложение на консольные стеллажи для склада.

Консольные стеллажи необходимы для хранения длинномерных грузов: стройматериалов, различных профилей, труб, рулонов. Они представляют собой сборно–разборную металлическую стеллажную конструкцию, которая состоит из стоек, консолей, оснований, раскосной системы и дополнительных элементов.

Плюсы консольных стеллажей для склада:

-Удобный доступ к продукции увеличивает скорость обработки грузов.

-Возможность организовать полочное хранение без ограничения длины полок.

-Консольные стеллажи можно использовать на открытых складах.

-Хорошо комбинируются с другими типами стеллажей.

Купить металлические стеллажи разборные консольного типа можно в компании "Стеллажные конструкции" на выгодных условиях. Проводим испытание стеллажей, полное техническое освидетельствование стеллажей и сборку складских стеллажей всех типов. Производство металлических стеллажей позволяет купить стеллажи дешево.

Консольные лестницы - Лестницы из дерева и металла на заказ в Москве

Консольные лестницы — особенности и преимущества

Сегодня, планируя обустройство пространства дома или многоуровневой квартиры, при выборе лестничной конструкции все чаще обращают внимание на консольные лестницы. Это неслучайно. Например, выбрав лестничный вариант на металлическом или деревянной косоуре, вы сразу лишитесь части свободного пространства.
Напротив, консольные конструкции отличают воздушность, отсутствие опор и, как правило, каркаса, что существенно расширяет, облегчает пространство. Такие, словно прозрачные, лестницы из различных материалов не только позволят сэкономить пространство, но и украсят дизайн интерьера.

Практически невидимые перила в виде поручней на стене, а также отсутствие подступёнков подарят еще больше света и лёгкости дизайну интерьера помещения. Ценители лаконичного минимализма обязательно оценят этот вариант межэтажных конструкций. Поэтому их изготовление на заказ в г.Москва сегодня набирает обороты.

Что такое консоль и консольные лестницы?

В архитектуре консоль – это выступающая из стены опорная балка или часть опоры. Лестничные «консольки» отличают особенности крепления ступеней. Каждая ступень конструкции крепится к стене одной боковой частью. Изготовление консольных конструкций предполагает применение химанкеров и шпилек, с помощью которых ступень фиксируется к стене. Противоположный ее конец либо парит в воздухе, либо крепится к соседней с помощью больц, тетивы, косоуров или стеклянной опоры.

Плюсы конструкции:

  • оригинальность дизайна;
  • экономия материала из-за отсутствия подступенков;
  • экономия пространства;
  • возможность заменять (ремонтировать) поврежденную ступень без демонтажа всей конструкции в связи с независимым креплением ступеней. Это удобно также при необходимости выполнить частичную или полную замену напольного покрытия.

Изготовление консольных лестниц

Производство и монтаж таких конструкций в Москве осуществляется компаниями, которые обычно не имеют готовых изделий, а только отдельные элементы для монтажа. Каждая конструкция должна разрабатываться с учетом индивидуальных требований, конструктивных особенностей помещения и пожеланий заказчика.

Важно! На этапе проектирования необходимо предусмотреть, что каждая ступень должна будет выдерживать нагрузки в среднем 150-160 кг без учета веса поручней.

Проектирование, производство и монтаж «консольки» является сложным и трудоемким процессом. Как правило, опоры будущих ступеней устанавливаются на этапе строительства стен.

Изготовление и монтаж: виды крепления конструкции

Производство лестниц консольного типа предполагает следующие варианты крепления ступеней:

  • Монтаж боковой части ступени в стену в процессе ее возведения на глубину, не менее 200 мм, если материал строительства – кирпич и 350-400 мм, если материал – керамзитобетон. Фиксация ступеней может производиться с помощью кронштейнов. В этом случае профильная труба длиной до 1000 мм вмуровывается в стену на 300мм.
  • Фиксация посредством анкеров диаметром от 10мм и длиной 150мм. Осуществляется на этапе строительства. Ограничением этого варианта является материал изготовления стен. Так, если материал – керамический поризованный кирпич, то данный способ не подойдет.
  • Крепление к несущей стене. Фиксация осуществляется к сварному металлокаркасу. Применяется перед налом финишной отделки помещения. Каркас закрепляют к стене с помощью анкеров или шпилек, а затем к нему фиксируют ступени. В процессе финишной отделки каркас закрывается гипсокартоном, маскируется штукатуркой, декоративной кладкой и т.п.

Цена лестницы определяется сложностью изготовления. Руками опытных специалистов нашей компании создан ни один проект лестниц с консолью в г.Москва и области. Эти действительно уникальные, легкие и надежные конструкции – воплощение красоты и грации в лестничном искусстве!

Заказать конструкцию данного типа вы можете прямо на нашем сайте. Для вас – подробная консультация, помощь в выборе оптимального варианта и разработка 3D проекта.

Консольные лестницы - завод СилаМет

В интерьере офиса, двухярусной квартиры, загородного дома невероятно эффектно смотрится консольная лестница. Такие конструкции в стиле хай-тек в последнее время очень популярны. Дизайнеры используют их для разделения пространства, оформления интерьера в стиле минимализм. Их легко интегрировать в помещение даже малой площади. Выполняют консоли в виде прямых маршей, винтовых либо криволинейных подъемов.

Конструкция консольных лестниц


Парящая лестница – самонесущая, не имеет явной опоры (косоуров, как у маршевых конструкций, массивных стоек, как у винтовых). Ступени у нее со всех сторон открыты, их фиксирует невидимое крепление, скрытое в капитальной стене. Подступенков нет, поэтому ступеньки выглядят парящими в воздухе.
Поручни консольных лестниц для дома выполняют пристенными. В отдельных случаях поручни вовсе отсутствуют. Иногда, чтобы сделать передвижение людей по лесенке более безопасным, висящий край ступени соединяют с потолочным перекрытием с помощью стального троса (тяжа) или металлического прута, ставят стеклянное ограждение. Подвесная система принимает на себя часть нагрузки. Общая концепция изделия из-за этого не нарушается, но пользователи с такой защитой чувствуют себя более уверенно.

Пожилым людям и детям не стоит передвигаться по такой лестничной конструкции.

Как сделать консольную лестницу

Видимая часть ступеней для консольных лестниц составляет не более 90 см. Длина закладной части от 20 до 40 см. Она определяется видом используемого для ступенек материала.

Опорная стена должна быть несущей, капитальной (из кирпича, газобетона, керамзитобетона). Несущая способность каждой ступени в крайней точке вывешивания – не менее 150 кг. В соответствии с нормативами ступеньки защемляют определенным слоем стенового материала.

Ограничения при сооружении консольной лестницы для дома

Лучше всего планировать монтаж консольной лестницы в период строительства дома. Так проще адаптировать каталожные модели к потребностям владельцев коттеджа. В уже существующих строениях устройство консолей может иметь ограничения, поскольку для крепления со стеной применяют анкерные болты, кронштейны.

В обоих случаях для монтажа консольной лестницы удобнее использовать металлические элементы.

Монтаж консольной лестницы

При монтаже ступеней консольной лестницы в стену дома на 30 см замуровывают отрезки профильной трубы либо толстостенные профили, ставят демпфирующие прокладки для звукоизоляции. Две трети длины трубы – вылет, предназначается под ступени. Проступи изготавливают из более легких, чем железо, материалов (МДФ, стекло, ДСП, древесина), что позволяет снизить нагрузку на стену. Крепят их поверх трубы через просверленные в проступях отверстия. Снизу металл закрывают мебельным щитом.

Если строительство завершено, при желании можно установить консольную лестницу из швеллера. В этом случае к стене из полнотелого кирпича мощными анкерами прикрепляют кронштейны из швеллера. На них ставят ступеньки. Стены из газобетона, пористых материалов для этой цели не годятся.

Такая стена не выдерживает подобной нагрузки, поэтому для консоли изготавливают стальной каркас, раму из металлопрофиля. Высота металлокаркаса – от нижнего перекрытия до потолочного. К ним его и крепят. Затем раму соединяют с основаниями под ступени сваркой или болтовыми соединениями, зашивают гипсокартоном.
Роль рамы может исполнять прикрепленная к стене и закрытая гипсокартоном или штукатуркой тетива. Но это менее надежный вариант.

Такие сложные виды работ выполняют только работники строительной компании. Также осуществляется архитектурный надзор. Качественно сделанная лестничная конструкция безопасна и функциональна.



Консольные фундаменты для опор освещения. Технология конструирования фундаментных блоков

Консольные конструкции упрощают монтаж осветительных приборов там, где есть различные препятствия и ограничения.

Обычно при установке осветительного оборудования фундаментное основание монтируют там же, где на него устанавливают опору освещения. Но иногда возникает необходимость сместить опору по горизонтали относительно фундамента. В таких случаях в конструкции фундаментного блока используются дополнительные консольные звенья, а само основание называется консольным фундаментом.

Когда нужен консольный фундамент

Причины, по которым невозможно оборудовать фундамент строго под опорой, могут быть разными. Что может помешать? Линии коммуникаций, которые проходят в месте монтажа. Дорожный откос, канава, заполненная водой, болото или овраг.

Слишком плотный каменистый грунт, или наоборот, чересчур рыхлая, зыбучая почва и т. д. Консольные конструкции упрощают монтаж осветительных приборов там, где есть различные препятствия и ограничения. Использование консольных фундаментов допускается в сложных условиях (например, в климатических районах II. 1 - II.4 по ГОСТ 16350-80), в регионах с постоянным ветровым давлением 1-7 уровня (СП 20.13330.2011).

Преимущества консольной конструкции

Консольная закладная деталь позволяет совместить осевую линию опоры с бетонным основанием. При этом подземный фундамент и опора могут находиться на расстоянии до 2 м друг от друга, причем не только в горизонтальной, но и в вертикальной плоскости. Консольный фундамент гарантирует высокую прочность и устойчивость всей осветительной конструкции. Подобный способ монтажа служит защитой от повреждения подземных коммуникаций. Кроме того, консольные конструкции можно использовать как для установки осветительных опор, так и для размещения рекламных баннеров, информационных стендов и т. д.

Монтаж консольного фундамента

Консоль является составной частью фундамента, поэтому монтируется в комплексе со всем основанием. Монтаж состоит из нескольких этапов, в том числе подготовительных:

  • проведение геологических изысканий, определение качества грунта и глубины промерзания почвы;
  • разметка территории и подготовка котлована, глубина которого зависит от климатических особенностей места, веса и высоты опоры;
  • оборудование на дне котлована подушки из песка и щебня, армирование;
  • установка и выравнивание консольной закладной детали, заливка бетоном;
  • соединение фланцев всех элементов конструкции с помощью шпилек или болтов.

Разновидности консольных деталей

Консольные элементы выполняются в двух основных вариантах, каждый из которых имеет как свои достоинства, так и недостатки.

Прямая консоль. На ее концах приварены фланцы круглой или квадратной формы. С их помощью консоль крепится к осветительной опоре и закладной детали. Для увеличения прочности места соединений оборудуются треугольными пластинами (косынками). Прямая консоль удобна тем, что ее легко демонтировать, не нарушая всего фундаментного основания.

Консольная закладная деталь имеет Г-образную конфигурацию. Один конец консоли устанавливается в землю, другой конец оборудован узлом крепления (фланцем). Такая конструкции отличается более высокой прочностью, чем прямая консоль, поскольку имеет меньше соединений. Однако демонтировать ее сложнее.

Консоли различаются по многим характеристикам: по форме, габаритам, диаметру сечения и т. д. Для их изготовления, кроме металлических труб круглого или квадратного сечения, используют тавровые и двутавровые балки, швеллеры. При подземной подводке электропитания в конструкции вырезают специальные люки или устанавливают дополнительные элементы для прокладки кабеля.

Защитное покрытие

В соответствии с требованиями ГОСТа на поверхность металлических осветительных конструкций, в том числе консольных закладных деталей, в обязательном порядке наносится защитный антикоррозийный слой цинка. Для дополнительной защиты открытые части консольного фундамента покрываются битумной мастикой, специальными лакокрасочными материалами и полимерными смесями.

Параметры консольных фундаментов рассчитываются индивидуально для каждого проекта. Неправильная установка консоли может привести к потере устойчивости опоры на фундаменте и быстрому разрушению конструкции. Именно поэтому сложные работы по проектированию и монтажу консольных фундаментов должны выполнять специалисты организаций, имеющих лицензию на подобный вид деятельности.

Консольные балки и фермы - использование и преимущества

Консоль - это жесткий конструктивный элемент, такой как балка, прикрепленный одним концом к обычно вертикальной опоре, из которой он выступает. Он также может быть построен из ферм, плит или металлических балок. Под воздействием структурной нагрузки консоль переносит нагрузку на опору.

Консольная конструкция позволяет навешивать конструкции без внешних связей, в отличие от конструкций, поддерживаемых с обоих концов с помощью нагрузок, приложенных между опорами, таких как балка с простой опорой.

В жилой архитектуре консольные конструкции часто используются для создания балконов и других пристроек над уровнем земли. Консольные конструкции также часто используются в мостах и ​​подобных проектах.

Что такое консольная балка?

Консольные балки - это элементы, которые поддерживаются одним концом и несут нагрузку на другом конце или распределяются вдоль неподдерживаемой части. Чтобы конструкция была статичной, опора должна быть закреплена, что означает, что она может выдерживать силы и моменты во всех направлениях.

Верхняя половина толщины консольной балки подвергается растягивающему напряжению, которое приводит к удлинению волокон, а нижняя половина - к напряжению сжатия, стремящемуся их раздавить. Балки могут быть консольными за пределы их опор на расстояние, равное одной четвертой пролета между опорами.

Хорошим примером консольной балки является балкон. Балкон опирается только на один конец, остальная часть балки выходит на открытое пространство; с другой стороны его ничто не поддерживает.

Консоли отклоняют больше, чем большинство других типов балок, потому что они поддерживаются только с одного конца. Это означает, что нагрузка, на которую будет передаваться, меньше поддержки. Прогиб консольной балки можно рассчитать несколькими способами, например, с помощью упрощенных уравнений консольной балки или с помощью калькуляторов консольной балки и программного обеспечения.

Рис.1: Консольная балка

Что такое консольная ферма?

А консольный ферма поддерживается только с одной стороны, что очень эффективно тяжелее, чем неподдерживаемая, поэтому даже добавление веса неподдерживаемой стороне не вызывает провисания.

части фермы - пояса (верх и низ) и полотно, в скатная ферма, есть две верхние части пояса. Кусочки паутины в ферме всегда противостоят друг другу, поэтому, если кто-то находится в напряжении, его сосед находится в сжатии.

верхний аккорд всегда в сжатии, а нижний всегда в напряжение. Треугольники фермы могут быть в различных формах. конфигурации, каждая, несомненно, со своими достоинствами и недостатками, но все работают по одним и тем же общим принципам.

Рис.2: Консольная ферма

Консольная ферма крыши

Консольная ферма крыши возникает там, где основной корпус фермы выступает за пределы опоры. Все стандартные профили стропильных ферм могут быть консольными с одного или обоих концов. Конструктивная обработка ферм консольной крыши изменяется с увеличением расстояния между консолями.

Cantilever Web может быть добавлен для усиления нижнего пояса. Максимально допустимое консольное расстояние обычно ограничивается меньшей из четверти диапазона выносимых точек или первой внутренней узловой точкой. В некоторых случаях консоль вызывает сжатие внешнего нижнего пояса, и может потребоваться боковая скоба.

Рис.3: Консольная стропильная ферма

Преимущества консольных балок и ферм
  1. Консольная балка проста в конструкции.
  2. Не требует поддержки с противоположной стороны.
  3. Консольная конструкция создает отрицательный изгибающий момент, который противодействует положительному изгибающему моменту задних пролетов.
  4. Консольные фермы требуют меньше материала.
  5. Обеспечивает большую чистую высоту в центре, чем может быть получена с любыми другими типами ферм.
  6. Консольная ферма легка и имеет изящный внешний вид.
  7. Не требует горизонтальной тяги и, как следствие, анкерных стержней.
  8. Особое преимущество консольной фермы для очень больших пролетов состоит в том, что ее можно возводить без строительных лесов под центром, а при мостовых работах это считается единственным преимуществом.
  9. Для кровельных платформ и трибун, где внешняя опора не требуется, это единственный доступный тип фермы.
  10. Строительство с каждого конца позволяет вести строительство с минимальным нарушением навигации ниже

Недостатки консольных балок и ферм
  1. Утверждается, что консоль не является экономичным типом фермы.
  2. Консольные конструкции сильно отклоняются.
  3. Как правило, консольная конструкция приводит к большим моментам
  4. Консольной конструкции требуется фиксированная опора или задний пролет и проверка подъема дальней опоры
  5. Консольные балки сохраняют свою форму за счет противодействия больших сил растяжения и сжатия, так как хорошо работают на сдвиг и поэтому относительно массивны

Применение консольных балок и ферм

1.Строительство

Там различные применения консольных балок и ферм в строительстве конструкции, такие как консоли, несущие галерею, крышу, навес, взлетно-посадочную полосу для мостового крана или части здания выше. Они используются в различные конструкции, такие как навес, полки, большие залы, оружейные склады и выставки здания

Рис.4: Консольные балки в зданиях

2. Строительство мостов

В мостостроении консольная конструкция используется для больших пролетов на определенных участках, особенно для тяжелых нагрузок.Например, мост Форт в Шотландии, состоящий из трех консолей с двумя соединенными подвесными пролетами.

Рис.5: Мост с консольной фермой

Страница не найдена для what_is_a_cantilever_beam

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну ... Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдГондурасХо нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д'ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Страница не найдена для what_is_cantilevered_truss

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну ... Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдГондурасХо нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д'ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Консоль | архитектура | Britannica

Консоль , балка поддерживается одним концом и несет нагрузку на другом конце или распределяется по неподдерживаемой части. Верхняя половина такой балки подвергается растягивающему напряжению, имеющему тенденцию к удлинению волокон, а нижняя половина - сжимающему напряжению, стремящемуся их раздавить. Консоли широко используются в строительстве и производстве машин. В строительстве любая балка, встроенная в стену и выступающая свободным концом, образует консоль.Более длинные консоли встраиваются в здание, когда требуется свободное пространство внизу, с консолями, несущими галерею, крышу, навес, взлетно-посадочную полосу для мостового крана или часть здания наверху.

Подробнее по этой теме

мост: консольный

Балка считается консольной, когда она выступает наружу и поддерживается только с одного конца. Консольный мост обычно делают из трех. ..

В мостостроении консольная конструкция используется для больших пролетов на определенных участках, особенно для тяжелых нагрузок; Классическим типом является мост Форт в Шотландии, состоящий из трех консолей с двумя соединенными подвесными пролетами. Консольные краны необходимы, когда необходимо обслуживать значительную площадь, например, на стальных складах и причалах судостроения. В более легких типах центральная передвижная башня поддерживает консольные балки с обеих сторон; Большие краны-молоты (грузоподъемностью до 300 тонн), используемые при работе на судах, которые вышли с верфей на достройку бассейнов, имеют неподвижную башню и поворотную ось, спускающуюся вниз, чтобы вращать консоль по кругу.

балка

Консольная конструкция моста из предварительно напряженного железобетона через реку Рейн между Германией и Францией.

Леонард Г. Железнодорожный мост Форт

Строительство железнодорожного моста Форт, спроектированного сэром Джоном Фаулером и сэром Бенджамином Бейкером по консольному принципу, пересекает Ферт-оф-Форт в Шотландии, c. 1860-е гг.

© Photos.com/Thinkstock

20 красивых и современных консольных зданий со всего мира

Консоли, которые технически можно описать как балки, закрепленные только на одном конце, широко используются в строительстве и чаще всего встречаются на балконах или балконах. крыши.Современные здания, однако, развивают концепцию еще дальше: целые комнаты и секции выступают из основного объема и парят в воздухе. Их дизайн часто впечатляет и привлекает внимание.

1. Троянский дом.

Посмотреть в галерее

Расположенный в Мельбурне, Австралия, Троянский дом был проектом компании Jackson Clemens Burrows Pty. Ltd. Скульптурная архитектура, которую вы видите здесь, представляет собой пристройку, построенную для существующего дома.

Посмотреть в галерее

Посмотреть в галерее

Архитекторы хотели сохранить как можно больше заднего двора, поэтому они спроектировали консоль. В этом томе находятся детские спальни и ванная, и они подвешены над садом. В дизайн здания была включена красивая терраса / терраса.

2. Дом на холме.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Hill House также является дополнением к существующему дому, расположенному в Мельбурне, Австралия.Проект был осуществлен компанией Andrew Maynard Architects из Мельбурна. Пристройку решили оформить в виде консольного ящика, парящего над задним двором. Это пристройка выходит окнами на солнце и оригинальный дом, что делает задний двор центральной зоной. Архитекторы хотели отделить новую структуру консолью от утеса, но, поскольку ландшафт был плоским, им пришлось создать синтетический холмистый ландшафт. Созданный ими искусственный холм поддерживает консольный объем и вмещает ряд пространств на первом этаже.Он также служит слайдом.

3. Дом Ваккабука.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Дом Ваккабук был спроектирован архитектором Чан-ли Лин из Rafael Viñoly Architects. Он расположен в округе Вестчестер, штат Нью-Йорк, и был завершен в 2011 году. В отличие от большинства консольных домов, которые мы видели до сих пор, этот консольный с обоих концов. Двухэтажное здание с дизайном, гармонирующим с ландшафтом. Архитектор был вынужден придумать такой дизайн из-за того, что существующий дом имел небольшую площадь и не было места для расширения на первом этаже.Консольные концы выступают на 20 футов за опоры и образуют крыльцо и навес для машины.

4. Балансир.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Из Нью-Йорка мы поедем в Саффолк, Великобритания, где мы нашли эту интересную резиденцию. Он называется Balancing Barn и был разработан MVRDV и Mole Architects. Он имеет 15-метровую консоль, а его общая длина составляет 30 метров. Дом расположен на склоне холма, откуда открывается уникальный вид на красивую окружающую природу.Здание, спроектированное с учетом погодных условий и естественной обстановки, облицовано светоотражающими панелями. Он служит домом для отпуска и может быть сдан в аренду. У резиденции также есть интересная особенность: качели, подвешенные к краю консольного объема.

5. The Beaumaris House

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Мельбурн является домом для многих архитектурно интересных проектов, и мы только что нашли еще один, на который вы можете взглянуть.Дом Бомариса был построен здесь Maddison Architects. Это дом с 5 спальнями, 4 ванными комнатами и консольным пространством, возвышающимся над площадкой под открытым небом и с видом на залив. Дом состоит из двух коробчатых конструкций, и та, которую мы только что описали, является одной из них. В нем есть жилые помещения, кухня и балконы, стеклянные стены от пола до потолка и черные внешние стены.

6. Кафе-бар Open Space.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Открытый в 2006 году кафе-бар Open Space - очень интересный проект. Этот проект, расположенный в Мурау, на берегу реки Мур в Австрии, представлял собой гибридную структуру, традиционную таверну с элементами здания 13 века. За проект отвечала венская студия Architektur Steinbacher Thierrichter. Команда использовала комбинацию дерева и стали для проекта, а также разработала расширение: бар Open Space Bar, который представляет собой консольный объем. Парящая конструкция придает зданию современный вид.

7. Casa CH.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Casa CH - это жилой дом, расположенный в Гарса Гарсия, Мексика.Разработано GLR Arquitectos. Первоначальный дом, найденный на этом месте, был снесен, чтобы освободить место для более современного. Резиденция. Имеет компактную скульптурную структуру с консольным объемом со стеклянными стенами от пола до потолка, выходящими во внутренний двор и прилегающий объем. Эта прозрачность создает ощущение нахождения на плавучем мосту, парящем над террасой.

8. Лифтовая резиденция.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Эту загадочную черную структуру можно найти в Сендае, Япония.Это односемейный дом, спроектированный архитектурной студией Apollo Archtiects and Associates. Дом имеет впечатляющую консольную конструкцию, которая выделяется своим черным и компактным внешним видом, контрастирующим с окружающей средой. Что делает эту особенность необычной, так это форма консольного объема с крутым углом, а также тот факт, что, по всей видимости, в доме нет окон.

9. Резиденция Утриай.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Теперь мы отправимся в западную Литву, где мы находим эту интересную резиденцию.Резиденция, расположенная в небольшом городке Клайпедского уезда, является проектом местной студии G.Natkevicius & Partners. Он был построен в 2006 году и имеет очень интересную форму. Дом построен на склоне и имеет огромный консольный объем, стоящий под углом. Под ним крытая парковка. В окрестностях нет других домов, резиденция Утриаи доминирует над пейзажем и предлагает панорамный вид на окрестности.

10. Дом Яцугатакэ.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Эта современная резиденция была спроектирована Kidosaki Architects и расположена в Нагано, Япония.Построенный в 2012 году, дом площадью 303 квадратных метра расположен на пологом горном хребте. Он предлагает захватывающий вид на горы благодаря тщательно подобранному дизайну и расположению. Чтобы увеличить вид, архитекторы решили вытянуть дом в воздух и построить его на стальных цилиндрах, предназначенных для поддержки консольного объема. Ключом к созданию этого дизайна было прочное соединение внутреннего и внешнего помещений.

11. Casa Casuarinas.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Casa Casuarinas - это частная резиденция площадью 3552 квадратных фута, спроектированная компанией Metropolis и расположенная в Лиме, ​​Перу. Современный дизайн дома предусматривал, что верхний этаж застеклен, с панорамным видом на окрестности и футуристическим видом. Консольный объем включает гостиную, главную спальню, 2 спальни с ванными комнатами и террасу. Простота конструкции позволяет архитектуре здания впечатлять еще больше.

12. Гостиница Аггренад.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

В этом небольшом бетонном отеле всего 5 апартаментов и кафе.Он расположен на острове Кодже и был спроектирован архитекторами AND. Основной целью было запечатлеть красивые виды со всех сторон. Именно поэтому в дизайне отеля комнаты и балконы выходили в разные стороны. Каждый из этих консольных объемов ориентирован на разные области, а это означает, что из каждой комнаты и с каждого балкона открываются уникальные виды, в отличие от других. Подразделения независимы, но образуют единую структуру.

13. Дом + узел.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Этот консольный деревянный дом, названный + node, был спроектирован UID Architects и окружен лесом. Дом парит на высоте 10 метров над лесной подстилкой, а с одной стороны есть отверстие, специально предназначенное для того, чтобы деревья могли прорасти и стать частью дизайна дома. Основной объем представляет собой прямоугольную коробчатую конструкцию, прикрепленную к земле, а другой объем выступает в воздух. Стратегически расположенные стеклянные стены и окна захватывают прекрасный вид и позволяют жителям почувствовать себя ближе к природе.

14. Дом View Hill.

Посмотреть в галерее

Посмотреть в галерее

Дом View Hill с уникальным дизайном расположен в Австралии.Основной корпус здания представляет собой длинную и компактную конструкцию, над которой возвышаются консоли меньшего объема. Дом был спроектирован архитекторами Дентона Коркера Маршалла. Эффектная архитектура резиденции определяет регион. Нижний объем облицован сталью, а верхний этаж имеет черные алюминиевые стены. У них обоих стеклянные стены на каждом конце. Гостиная, столовая и кухня расположены на первом этаже, а на верхнем уровне расположены два офиса и гостевая спальня.

15.Дом в Сенри.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Этот минималистичный современный дом, расположенный в Осаке, Япония, был спроектирован архитектором Сёго Ивата. Он был завершен в 2012 году и имеет большой консольный объем, в котором в общей сложности расположено 8 этажей. Самый верхний этаж - терраса на крыше, а самый низкий - подвал. Этажи связаны друг с другом 4–5 ступенями. Резиденция имеет стальной каркас и занимает площадь 83 квадратных метра с общей площадью 156 квадратных метров.

16. Дом Минамикарасуяма.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Эта резиденция, построенная в 2013 году, занимает площадь 78 квадратных метров и расположена в Минамикарасуяма, Токио, Япония. Дом спроектирован и построен архитекторами ателье HAKO Architects. Он расположен на длинной и узкой площадке небольших размеров. Именно поэтому архитекторы решили построить дом с консольным пространством. Есть два отдельных входа, оба на первом этаже.Консольный объем имеет два этажа, и на обоих есть террасы, которые пропускают естественный свет в жилые помещения. Учитывая обстоятельства, этот дизайн позволил архитекторам в полной мере использовать небольшое пространство, которое было доступно.

17. Casa Playa Las Lomas.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Этот дом необычной формы расположен в Серро Асуль, Перу. Это был проект Vertice Arquitectos на скалистом и песчаном холме, который в своей самой высокой точке находится на высоте 48 метров над уровнем моря и опускается на 8 метров в нижней части.Чтобы насладиться великолепным видом на океан и прекрасным окружающим пейзажем, архитекторы представили пространство как два параллельных объема, соединенных главной осью циркуляции. Консоли были спроектированы так, чтобы максимально использовать вид и сюжет. Дом построен из бетона, закаленного стекла и гранитного камня.

18.

Резиденция Торреагера Атресадос.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Эта привлекательная резиденция расположена в Мерсии, Испания, и была спроектирована XPIRAL Architecture.Он состоит из серии отдельных томов, каждый из которых отличается уникальными фасадами и экстерьером. Участок имеет крутой угол, поэтому архитекторам пришлось проявить творческий подход, чтобы насладиться видами и создать комфортный интерьер. Они спроектировали резиденцию с большой консольной конструкцией, которая парит над основным объемом. Он имеет большую застекленную террасу и предлагает прекрасный вид на окрестности.

19. Резиденция Холладей.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Со вкусом, но в непринужденной обстановке, эта резиденция была построена по проекту Imbue Design и расположена в Холладей, штат Юта.Он имеет интересный дизайн, а также привлекает внимание сочетанием материалов, отделки и цветов. Нижний объем покрыт цементной штукатуркой, а верхний объем, выступающий над внутренним двориком, покрыт обожженным кедром. На верхнем уровне расположены все частные помещения и все спальни, выходящие на восток, и из них открывается вид на далекие горы.

20. Жилище Etura.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Dwelling Etura - это современная резиденция, расположенная в Баррундии на севере Испании.Он был разработан Роберто Арчиллой Арквитектурой и имеет уникальный силуэт. Резиденция возвышается над обширным и красивым ландшафтом и находится на склоне. Он имеет сад на крыше и использует возобновляемые источники энергии. Дом ориентирован на юг, что позволяет захватить великолепные виды и избежать холодных ветров зимой. Футуристическая форма резиденции выделяет ее, но в то же время приближает ее к природе.

5 примеров охлаждения консоли

Должен признать, уроки строительной инженерии в архитектурной школе мне не нравились. Но когда я вижу крутые кантилеверы, я схожу с ума.

Что такое консоль в первую очередь? Википедия объясняет это просто: «Консоль - это балка, закрепленная только на одном конце». Чем длиннее пролет, тем круче выглядит!

Ниже приведены 5 классных консолей, чтобы дать вам представление о том, о чем я говорю:

1. Парковочные навесы - отличные консоли:

Это двухкантилевер, в котором балки поддерживаются только одна колонна в центре, а затем они нависают в двух противоположных направлениях.Навесы для парковки - идеальные кандидаты в качестве консолей, потому что кому нужна колонна на внешнем крае навеса, на которую можно задеть машину? Эта конкретная конструкция навеса для парковки крута, потому что это стропильная система. Он винтажный, и его больше не делают таким. Большинство навесов для парковок сегодня по-прежнему консольные, но они сделаны из прочных стальных балок.

2. Консоли светофора имеют замечательный пролет:

Проверьте этот пролет! Этот луч светофора, поддерживаемый только с одной стороны, простирается примерно на 25 футов до центра магистрали Camelback Rd. Крутой инженерный подвиг! Опять же, колонна на другом конце не имела бы никакого смысла и была бы препятствием для движения транспорта, так что это еще одно прекрасное применение крутого кантилевера.

3. Заселенные старые Circle Ks имеют удивительные консольные свесы:

Вы когда-нибудь замечали, путешествуя по городу, насколько глубоки эти консольные свесы на старых Circle Ks (которые теперь могут быть чем-то другим)? Знаете ли вы, что некоторые из этих старых Circle K были разработаны Ральфом Хавером? Если вы хотите узнать больше о наших крутых старых Circle Ks, посмотрите работы художника Пахо Манна, он инвентаризовал и сфотографировал их.

4. Этот рекламный щит - мать всех консолей:

Видите мой Scion XB, припаркованный под этим огромным рекламным щитом? Это даст вам ощущение масштаба. Святая корова, эта трубчатая стальная балка гигантская, как и ее пролет !!!

5. Более элегантный консоль на той же улице:

Что бы вы ни думали об этих световых коробах на 7-й авеню, их элегантная конструктивная инженерия безупречна. Козырек светового короба консольный в двух перпендикулярных направлениях. Он выступает консольно на на от колонны, а также на консолях на с каждой стороны колонны. Ого, все это поддерживается одной колонкой, невероятно!

В следующий раз, когда вы увидите классную консоль, обратите на нее внимание и отправьте мне фотографию или ее местоположение на [адрес электронной почты]. Мне нравятся эти фантастические и смелые конструктивные решения.

Похмелье: консольные здания Нью-Йорка

На 64 Bayard, 53-квартирная аренда с двумя 16-футовыми консолями, «это оказалось абсолютным домом для застройщика, потому что из каждой квартиры в консоле открывается потрясающий вид. Манхэттена », - сказал Уильям Росс, управляющий директор Halstead Property Development Marketing.

Рендеринг Карла, роскошной башни на Первой авеню и 73-й улице. Кредит ... Ismael Leyva Architects

Архитектор Исмаэль Лейва, чья фирма построила консольные балки в Мидтауне на Площади 57 и Иконе, а совсем недавно - в Чарльзе, 31-этажная роскошная башня из 27 квартир на Первой авеню и 73-й улице, говорит, что консольные конструкции стали популярным вариантом для разработчиков.

«Это хороший инструмент для увеличения доли продаваемых квадратных футов», - сказал г-н Лейва. «И это придает зданию иную внешнюю динамику: у вас есть движение пересекающихся форм вместо типичного прямоугольника.”

Комиссия по сохранению достопримечательностей рассмотрела контекстуальную уместность консолей, предлагаемых на исторических объектах, всего трижды, два из которых - для одного и того же объекта. Помимо башни Нордстрем, которую она одобрила в октябре, комиссия дважды одобрила консоль для кондоминиума на 39-41 West 23rd Street, в историческом районе Ladies ’Mile. Первоначальный проект стал жертвой экономического спада, но Anbau Enterprises купила проблемный участок за 18,5 миллионов долларов в 2010 году и в конечном итоге выбрала редизайн от Cook & Fox Architects, который сохранил консоль.

«Наш опыт работы с консолями весьма драматичен и по сути интересен», - сказал Роберт Тирни, председатель комиссии. Он решил, что консоль над Лигой студентов-художников не умаляет ориентир, и на 23-й улице снова постановила, что скульптурная консоль, предложенная для кондоминиума, была интегрирована в дизайн и не была вторжением или отвлечением на уровне улицы.
