>Крепление стеклянной столешницы к основанию

Способы крепления стеклянной столешницы к кованому подстолью

В современных кованых столах в подавляющем большинстве случаев используются столешницы, изготовленные из прозрачного стекла. Именно из прозрачного или в крайнем случае со слабой тонировкой! Может быть применено еще и сильно тонированное стекло, но в дорогих моделях столов обязательно применяется только прозрачное. Это сделано для того, чтобы через столешницу можно было любоваться красотой кованного металла. Ведь дорогой кованый стол кроме ножек в своей конструкции имеет еще много различных декоративных металлических деталей и элементов, которые обязательно должны быть видны сквозь столешницу. Эти детали и элементы и придают красоту всему столу, поэтому прятать их за тонированное стекло никак нельзя.

Какие варианты крепления стеклянной столешницы к каркасу основанию сейчас применяются. Наибольшее распространение получили 2 способа:
1) с помощью так называемых «липучек»
2) с помощью специальных гаек и болтов



Крепление столешницы к основанию стола с помощью «липучек»

Это самый простой и распространенный вариант крепления столешницы к металлу. В качестве «липучек» используются резиновые присоски, которые вставляются в специальные отверстия в металле. Цвет присосок белый или прозрачный. Цветные присоски не используются. Сверху на них кладется стеклянная столешница, которая под своим весом довольно прочно фиксируется на «липучке». И чем больше вес стекла, тем прочнее получается соединение.

У разных производителей кованых столов разные по размерам присоски. Так на заводе в Воронеже используют совсем малогабаритные «липучки». А вот достаточно крупные присоски применяют на фабрике ШКОМ. На этой фабрике для столов производят столешницы из толстого стекла, поэтому и присоски нужны довольно большие.

Средними по размерам липучками комплектуются маленькие подставки со стеклянной столешницей, которые производятся в Тольятти. А вот стекло к кованному основанию в обеденных и журнальных столах, изготавливаемых на заводе в Тольятти, крепиться с помощью варианта №2 — гаек и болтов.

Столешница, соединенная с кованным основанием с помощью присосок, держится довольно прочно. За стекло невозможно поднять весь стол – основание, скорее всего, отсоединится. Но в случае непреднамеренного толчка по столешнице присоски не позволят упасть стеклу на пол, они удержать практически любое по размерам стекло.



Крепление столешницы к основанию стола с помощью гаек и болтов

Это менее популярный и распространенный способ, чем использование присосок. Причины этого следующие:
1) этот вариант несет в себе дополнительные затраты на гайки и болты, увеличивая общую цену стола;
2) приклеенные к внутренней стороне столешницы гайки видны через  прозрачное стекло;
3) сборка стола при этом способе крепления столешницы требует наличие инструмента и определенных навыков работы с мебелью.

Но все эти недостатки перечеркиваются главным преимуществом, которое дает такой вариант фиксации столешницы на основании – это прочное соединение стекла и металла между собой. Стол при таком способе крепежа можно спокойно переносить и передвигать, держа его за стекло. Столешница при этом не отсоединиться от кованного основания и не повредится.

Как осуществляется такое соединение? Для начала на заводе наклеивают на внутренней стороне столешницы специальные гайки с внутренней резьбой. Эти гайки изготовлены из алюминиевого сплава в виде больших круглых втулок. Кроме того, в верхней части металлического основания на специальных местах приваривают кружочки. Стол перед отправкой с завода дополнительно комплектуется болтами и шайбами.

Сборка стола осуществляется в следующем порядке. На картон укладывается столешница гайками вверх. На стекло кладется перевернутое основание так, чтобы кружочки и гайки совпали между собой. С помощью болтов с шайбами и происходит сборка стола. После полного закручивания гаек стол нужно перевернуть ножками вниз и можно им пользоваться.



Какие способы крепления столешниц у столов, которые продаются в магазине Дамиан-М

В интернет магазине Дамиан-М Москва присутствуют в продаже столы с разными вариантами крепления столешниц к основанию. Каждый из способов имеет свои плюсы и минусы. Понятно, что вариант соединения с помощью болтов и гаек несколько сложен, но такое крепление получается очень прочное. В доме или квартире, в которой проживают маленькие дети, должны быть обязательно крепко соединенные между собой столешница и основание. Ведь подвижный ребенок может случайно зацепить стол и есть вероятность того, что слабо закрепленное стекло упадет с основания и нанесет ему травму.

Если у вас нет маленьких детей, то вариант с присосками вполне даже подойдет. Чтобы столешница упала с основания при этом варианте крепления потребуются определенные усилия. Случайно разъединить стекло и металл практически невозможно. Такое под силу только бегущему с большой скоростью ребенку.

Выбрать и купить кованый стол в магазине Дамиан-М можно здесь.

способы и нюансы крепления ножек

Неважно в силу каких причин, но когда требуется прикрепить опоры к столу, оказывается, что простая на первый взгляд задача, тянет за собой столько нюансов и различных «хитростей», что крепление ножек стола к столешнице превращается в целое приключение. Особенно для тех, кто занимается этим впервые.
Чтобы правильно прикрепить ножки к столу, потребуются определенные знания.

• Какие бывают опоры мебельные (ножки)?
• Как прикрепить ножки к столешнице?
• Используемые материалы
• Необходимые инструменты
• Как прикрутить ножки к столу?
  • Крепление ножек к столешнице при помощи пластин
  • С использованием Т-образных гаек
• Как сделать ножки самому?
• Видео: как прикрепить ножки к столу при помощи металлических креплений

Какие бывают опоры мебельные (ножки)?

В общем случае мебельные опоры предназначены для выполнения защитной и эстетической функции.
Ножки стола выполняют защитную и эстетическую функцию.

Тем не менее несмотря на все разнообразие конструктивного исполнения, различают три основных вида ножек:

• Сплошная. Самый распространенный классический вариант. Может изготавливаться как из дерева, так и с пластика или из металла.
• Раздвижная. Более технологичное решение, допускающее регулировку по высоте или, реже, по ширине.
• Декоративная. Материалы могут использоваться самые разные, поскольку ее функция, скорее, оформительская.

Все эти виды предполагают или свой, уникальный, или совместимый способ монтажа. Кроме того, на вариант крепления влияет и количество мебельных опор. Так, помимо классического решения с четырьмя опорами, встречаются столы и на трех и даже на одной.

Стол может быть установлен и на одну ножку.

Как прикрепить ножки к столешнице?

Существует два основных варианта монтажа опор: съемные и несъемные. Первый предполагает наличие вспомогательной фурнитуры, в то время как при использовании второго способа мебельные опоры могут крепиться к поверхности напрямую.
Ножки могут крепиться к столу напрямую.
Реализация несъемной установки опор требует столярных навыков, в силу особенности технологии монтажа. Кроме того, желателен и опыт проведения подобных работ, что связано с влиянием так называемых сезонных деформаций структуры древесины. Это нужно уметь учитывать.
Крепление на фурнитуру может потребовать определенных навыков.

Используемые материалы

В зависимости от вида опоры, а также конструктивных особенностей, крепление для ножек стола может потребовать:

• Для пластин: монтажная площадка, болты, саморезы.
• Для Z и 8-образных держателей: сами держатели, винты, саморезы.
• Для деревянных прижимов: саморезы и, собственно, прижимы.
• При монтаже Т-образными гайками: болты с проушинами, гайки.
• Для несъемного монтажа: царги, шурупы.

В зависимости от вида ножек, потребуются различные материалы.

Необходимые инструменты

Приведенные способы требуют использования «своего» инструмента. Тем не менее имеет смысл держать под рукой полный набор всего необходимого:

1. Шуруповерт, набор отверток.
2. Стамеска: тонкая, широкая плоская, а также узкая полукруглая.
3. Дрель с набором сверл по дереву.
4. Молоток, пассатижи.
5. Ножовка.

Лучше чтобы все необходимые инструменты были у вас под рукой.

Как прикрутить ножки к столу?

Способов прикрепить мебельные опоры к столу существует великое множество:

• При помощи поверхностных пластин.
• С использованием забивных втулок (Т-гаек).
• На шурупы.
• Через деревянные прижимы.
• Используя держатели Z-формы.
• При помощи 8-образных фиксаторов.
• На распорках с пазами.
• Стяжками.

Самостоятельно прикрепить ножки к столу можно различными способами.
Ниже приведено несколько самых распространенных способов крепления.

Крепление ножек к столешнице при помощи пластин

Поверхностные пластины монтируются с каждой из четырех сторон на внутренней стороне столешницы.

Чтобы прикрепить ногу к пластине, в комплекте поставляется штифт с резьбой и ответная часть – гайка-втулка. Ее нужно вкрутить в верхнюю часть ножки.
Прикрепить ножки можно при помощи пластин.
Для надежности имеет смысл нанести клей внутрь отверстия перед вкручиванием втулки в дерево. Монтаж производится посредством последовательного ввинчивания штифта в гайку, а затем, привинчивания опоры к пластине.
Перед вкручиванием втулки в дерево, внутрь отверстия можно нанести клей.

С использованием Т-образных гаек

Еще один вариант штифтового соединения, только с использованием забивных втулок. Данный способ подойдет для столешниц, поверхность которых впоследствии будет иметь дополнительное покрытие, поскольку втулка забивается с лицевой стороны, так, чтобы ответная часть была доступна с изнанки.
Такие т-образные гайки также используются для крепления ножек к столу.
В остальном крепление ножек к столешнице происходит по такому же принципу, как и с вариантом монтажа при помощи пластин.

Процесс крепления происходит также, как и в случае с пластинами.

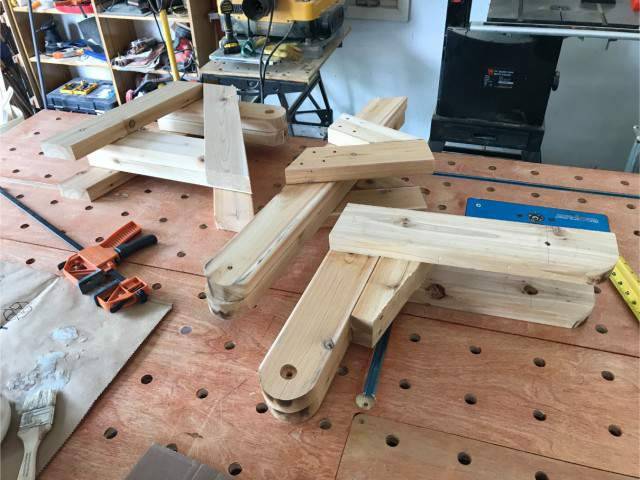

Как сделать ножки самому?

Без должного опыта и специального оборудования полноценную мебельную опору, скорее всего, сделать не получится. Тем не менее если необходима временная замена для сломанной опоры или она будет стоять там, где внешний вид не важен, можно попробовать изготовить ее и самостоятельно.
Сделать ножки для стола можно самостоятельно.
Для этого понадобится брус, желательно квадратного сечения. Далее, нужно отпилить от ламели часть требуемой длины и провести ее обработку: прошлифовать, убрать острые углы и зачистить наждачкой. При желании, «ножку» можно вскрыть морилкой и лаком, после чего прикрепить к столешнице используя уже известные варианты крепления ножек к столешнице.
Для изготовления используют брус, в идеале – с квадратным сечением.

Древесина является наиболее доступным материалом, при том что обрабатывать ее проще всего. Это следует учитывать, принимая решение о самостоятельном изготовлении опоры.

В сравнении с другими материалами, древесину будет обрабатывать легче всего.
Таким образом, умение «разобраться» со сломанной ножкой или подправить ослабевшее крепление ножек стола к столешнице окажется полезным в любом случае, поскольку в домашних условиях столы и стулья подвержены наибольшему износу среди всей имеющейся мебели. Известно, что нет более раздражающей вещи, чем качающийся стол!
Умение самостоятельно закрепить или сменить ножку у стола никогда не будет лишним.

Видео: как прикрепить ножки к столу при помощи металлических креплений

Крепление ног к столешнице — Домострой

Содержание

• 0.1 Фиксирование поверхностными пластинами
• 0.2 Фиксирование на Т-образные гайки
• 0.3 Крепление на шурупы
• 0. 4 Применение Z-образных держателей
• 0.5 Применение деревянных прижимов
• 0.6 Использование держателей-восьмерок
• 0.7 Применение распорок с пазами
• 1 Необходимые материалы
• 2 Необходимые инструменты
• 3 О структурном влиянии сезонных деформаций
• 4 Крепление столешницы шурупами
• 5 Использование Z-образных держателей
• 6 Крепление на деревянных прижимах
• 7 Монтаж столешницы при помощи держателей-восьмерок
• 8 Использование распорок с пазами
• 9 Крепление ножек стола
  • 9.1 Столярное соединение шип-гнездо
  • 9.2 Деревянные угловые стяжки
  • 9.3 Соединения на шкантах
  • 9.4 Металлические угловые стяжки

Стол в классическом понимании – это прямоугольный кусок древесины, который стоит на четырёх ножках. Чтобы стол не качался, был устойчив, нужно правильно прикрепить ножки. Необходимо также учитывать материал, из которого он сделан, месторасположение предмета мебели. Столешница, из чего бы она ни была изготовлена, подвергается деформации под воздействием влажности и перепадов температуры, поэтому выбор способа фиксации так важен. Существует несколько способов крепления ножек к столешнице.

Фиксирование поверхностными пластинами

Пластины крепятся саморезами с четырёх сторон столешницы. В ножки ввинчивается болт шляпкой внутрь. Затем ножки ввинчиваются в прикреплённые пластины. Одной из подходящих пластин можно назвать площадку для крепления ножки tlb60. Как правило, их делают из хрома. Они надёжны, и их легко найти в магазинах мебельной фурнитуры.

Фиксирование на Т-образные гайки

Такая форма крепления подойдёт для столешниц, которые в будущем будут покрыты другими видами дерева или обиты материалом. Необходимо помимо самих гаек приобрести болты с ушком, проушинами. На одинаковом расстоянии следует просверлить в столешнице четыре отверстия через основание. Затем молотком вбивают Т- образную гайку, чтобы она полностью была в массиве. Вкручивают болты с ушками и проушинами в ножки. Для большего удобства можно воспользоваться пассатижами. Осталось только соединить все элементы стола.

Крепление на шурупы

Если в комплектации стола не предусмотрена царга, этот способ может не подойти, либо следует приобрести этот элемент отдельно. Крепление царги обеспечит дополнительную устойчивость и надёжность столу. Царга – это скрепляющая планка по всему периметру стола, к которой шурупами прикручиваются ножки. Специальное расширение в виде конуса в царге помогает обеспечить небольшую подвижность шурупа при некоторой деформации столешницы (это характерно при перепадах температуры и влажности).

Применение Z-образных держателей

Способ крепления столешницы к ножкам с помощью крепежа в виде буквы «Z» – один из самых простых, бюджетных и надежных вариантов. Благодаря этому способу фиксации отпадёт необходимость в дополнительных элементах конструкции. Один конец держателя из стали прикручивается саморезом к столешнице, а второй вставляют в предварительно пропиленный паз в царге.

Такой вариант установки позволяет столешнице свободно двигаться при деформации.

Применение деревянных прижимов

Ещё один простой, но эффективный способ крепления столешницы без лишних затрат на фурнитуру. Деревянные прижимы легко изготовить самостоятельно из остатков дерева, они работают аналогично Z-образным держателям.

При изготовлении подобных крепежей следует помнить о правильной ориентации деревянного волокна – вдоль детали – для придания крепежной детали большей надёжности.

Использование держателей-восьмерок

Это наиболее распространённый и надёжный способ крепления столешницы к ножкам. Крепежи в виде цифры 8 делают из стали. Они бывают двух видов:

• с шайбами одного размера;
• с шайбами разных размеров.

В царге необходимо с помощью стамески сделать выемки по размеру «ушка» восьмёрки. Таких выемок изготавливают несколько на расстоянии 15–20 сантиметров друг от друга. Восьмёрку фиксируют двумя винтами: один ввинчивается в столешницу, другой в корпус ножек. Благодаря небольшому зазору, при набухании или сжатии древесины крепежная деталь слегка поворачивается, и деформация предотвращается.

Применение распорок с пазами

Распорки в количестве 2-3 штук с пазами длиной 10–15 миллиметров крепят к царге. Такие пазы позволяют винтам свободно двигаться, предотвращая деформацию древесины. Распорки, по сути, являются стяжкой, придавая дополнительную устойчивость всей конструкции.

Необходимые материалы

Для крепления ножек стола, в зависимости от выбранного способа, необходимы следующие материалы:

• Площадка для крепления ножки tlb60, саморезы и болты – для пластин.
• Гайки, болты с ушками и проушинами – для Т-образных гаек.
• Царга и шурупы – для крепления шурупами.
• Держатели и саморезы – для Z-образных держателей.
• Прижимы и саморезы по дереву соответствующей длины – для крепления с помощью деревянных прижимов.
• Держатели и винты (винтов ровно в два раза больше, чем самих держателей) – для держателей-восьмёрок.
• Царга, распорки и винты – для распорок.

Необходимые инструменты

Для каждого способа крепления требуется перечень инструментов. Соответственно, в порядке перечисления способов монтажа, нужно подготовить следующие инструменты:

1. Отвёртки или шуруповёрт – для облегчения процесса ввинчивания.
2. Дрель для сверления отверстий, молоток, пассатижи, отвёртка.
3. Отвёртка (можно дополнительно использовать клей) для лучшей фиксации царги. Потребуется ещё полукруглая стамеска для изготовления кармашка под саморез.
4. Отвёртка или шуруповёрт.
5. Пила или станок для изготовления деревянных прижимов. Также нужны стамеска, отвёртки.
6. Пила или тонкая стамеска для прорезывания полости в царге, стамеска, отвёртки.
7. Пила или тонкая стамеска для царги, отвёртки.

Важно не только ровно установить, но и как следует закрепить ножки к столешнице. Существуют различные способы крепления ножек к столу, осталось только выбрать наиболее подходящий вариант. Нет ничего сложного в изготовлении обеденного стола своими руками. Это даёт возможность учесть все особенности дизайна кухонного гарнитура и габариты помещения. Изготовление стола своими руками – задача, которая под силу даже начинающим мастерам.

В этом материале мы расскажем о пяти проверенных способах правильной установки столешницы своими руками. Благодаря простоте и надежности эти варианты крепления используют не только для мебели из клееной древесины и массива, но и кухонных столешниц из МДФ и ДСП, для которых проблема коробления и растрескивания не так актуальна.

О структурном влиянии сезонных деформаций

Любая доска будь-то клееный щит или цельный массив древесины подвержена разбуханию и усушке в зависимости от времени года и колебаний влажности. Намертво закрепленные столешницы, лишенные возможности свободно сжиматься и расширяться, под воздействием внутренних напряжений начинают деформироваться — коробиться, изгибаться, скручиваться и в итоге растрескиваться.

При сезонном изменении уровня влажности дерево расширяется и сжимается преимущественно поперек волокон. Столешницы комнатного или кухонного гарнитура меняют ширину в пределах 1 см, в зависимости от размеров крышки и породы древесины. Линейные изменения вдоль волокон незначительны.

Крепление столешницы шурупами

Это простой и проверенный временем вариант крепления столешницы к царгам стола без использования дополнительной фурнитуры. Специальное конусное расширение, выбранное в царге, обеспечивает небольшую подвижность винта при изменении размеров столешницы. Сама крышка при этом надежно закреплена на корпусе.

Сделав базовую разметку, в царге сверлят торцевое отверстие. После этого широкой полукруглой стамеской выбирают карман для скрытой установки шурупа.

Узкой стамеской делают угловое расширение на верхнем крае царги. Удлинение этого паза всегда делают поперек волокон столешницы, поскольку древесина расширяется и сжимается именно в этом направлении.

Монтаж при помощи шурупов в таких карманах позволяет избавиться от лишних конструктивных элементов под крышкой стола. Его традиционно применяют в мебели классического стиля, где предпочитают использовать исключительно деревянные детали. При всех своих достоинствах такой метод скрытого крепления довольно трудоемкий.

Использование Z-образных держателей

Применение небольших металлических Z-кронштейнов — еще один популярный способ крепления столешницы. Главные достоинства этого метода — дешевизна, максимальная простота и точность установки, отсутствие необходимости в дополнительных конструктивных элементах.

Один конец стального держателя с помощью шурупа прикручивают к крышке стола. Второй вставляют в паз, пропиленный в верхнем крае царги. Углубление делают таким, чтобы край скобы не упирался в дерево и свободно двигался в пазу при его расширении. Таким образом, крепежи позволяют столешнице без последствий изменять свои размеры в любом направлении.

Крепление на деревянных прижимах

Использование самодельных деревянных прижимов — простой и надежный способ крепления столешницы к подстолью без покупной фурнитуры. Прижимы работают по тому же принципу, что и металлические Z-скобы. Их легко изготовить серийно из обрезков, которые найдутся в каждой мастерской. Конечно, это требует времени, но часто не на много большего, чем занимает поход в магазин за фурнитурой.

Изготавливая деревянные прижимы, не забывайте соблюдать правильную ориентацию волокон, как показано на схеме, для придания кронштейну надлежащей прочности.

Монтаж столешницы при помощи держателей-восьмерок

Стальные крепежи-восьмерки — еще один популярный вариант фурнитуры, используемой для крепления столешниц. Кронштейн устанавливают в небольшую выемку высверленную сверлом Форстнера или квадратное углубление выбранное стамеской так, чтобы он был заподлицо с верхней кромкой царги. Держатель фиксируют двумя винтами: одним к корпусу, вторым к тыльной стороне столешницы как показано на фото. Когда доска набухает или сжимается, кронштейн слегка проворачивается, предотвращая изгиб деревянной крышки. Рекомендованное расстояние между крепежами — 15-20 см.

Держатели-восьмерки бывают двух видов: с шайбами одинаковых и разных размеров. В последнем случае к царге крепят шайбу с большим диаметром. Решив закрепить столешницу на кухонном или комнатном гарнитуре таким способом, нужно заранее убедиться в том, что толщина царги подходит под диаметр шайбы.

Использование распорок с пазами

В этом случае к царгам гарнитура крепят две или три дополнительные распорки с прямоугольными пазами длиной 10-15 мм. При изменении ширины столешницы винты будут свободно двигаться в пазах, предотвращая таким образом структурные деформации древесины. Дополнительные планки работают как стяжка, они повышают жесткость корпуса и предохраняют царги от деформаций.

Крепление ножек стола

Ножки стола крепят к царгам опорного каркаса, а на них в свою очередь закрепляют столешницу. Для того чтобы обеспечить плотное соединение царг с ножками и компенсировать усушку дерева при колебаниях влажности используют следующие способы креплений.

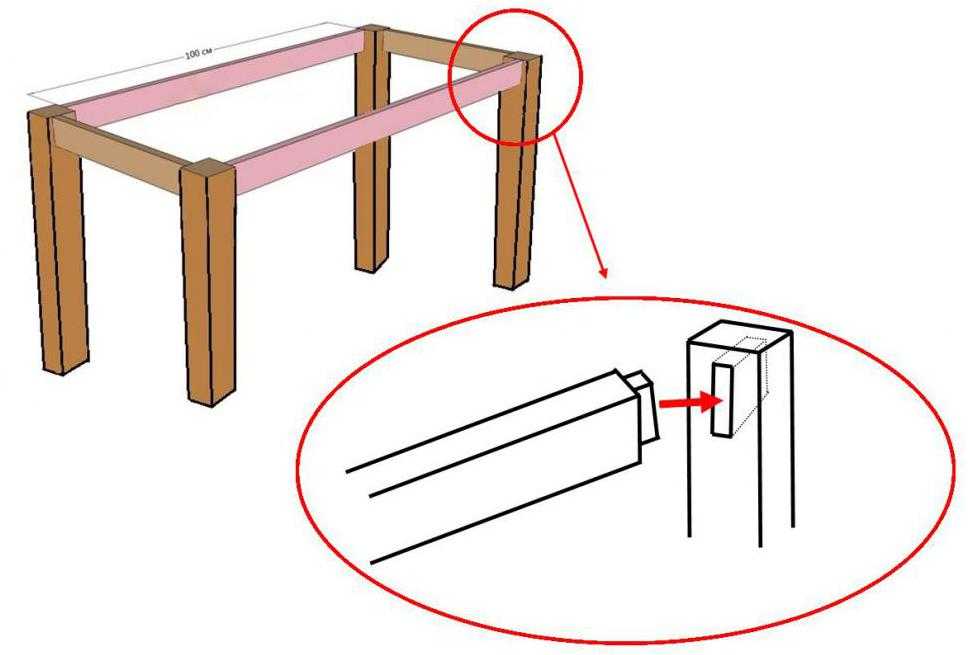

Столярное соединение шип-гнездо

Преимущества: высокая прочность, отсутствие дополнительной фурнитуры и лишних крепежных элементов, простота изготовления.

Недостатки: соединение является неразборным и плохо компенсирует усушку.

Деревянные угловые стяжки

Преимущества: надлежащая прочность соединения, возможность разборки, хорошая компенсация сезонных деформаций древесины, альтернатива покупной фурнитуре.

Недостатки: сложность в изготовлении, редко используются для массового производства мебели.

Соединения на шкантах

Преимущества: надежное столярное соединение без видимых крепежных элементов, максимально простое в изготовлении.

Недостатки: неразборность, плохая компенсация деформаций.

Металлические угловые стяжки

Преимущества: отлично компенсируют усушку, легко разбираются, обеспечивают постоянное плотное соединение, усиливают весь каркас.

Недостатки: относительно трудоемкая технология монтажа, наличие выступающих металлических элементов под крышкой стола.

Имелся стол с отличной столешницей. Однако в процессе эксплуатации крепление ножен (было пластиковым) треснуло и пришлось их снять. Как крепить ножки к столешнице, чтобы они прослужили достаточно долго?

Смотря какие «ножки» (они же опоры мебельные), а так же смотря из какого материала столешница и самое главное какой она толщины.

Вот например вариант крепления, металлические опоры (ножки), крепятся на саморезы к столешнице стола.

Саморез короче толщины материала из которого сделана столешница.

Данные опоры продаются в полной комплектации, то есть опора + крепёж.

Вот ещё один вариант крепления ножек.

Из бруска выпиливается крепёжный элемент который закреплён двумя саморезами и третий саморез закручивается непосредственно в ножку, под саморезы делается «потай».

Или вот вариант с применением уголка

Ножка у стола может быть вообще одна, там свои варианты крепления (одна нога по центру столешницы).

Вариантов масса, а более конкретно надо уже смотреть по месту и выбирать более подходящий.

С этой проблемой я столкнулся давно.

Дело в том, что у нас на кухне был стол и у него постоянно отскакивали крепления ножек. Они были закреплены на клей и с помощью дополнительных брусков.

Так что мне все надоело и я пошел в магазин и приобрел т-образные гайка и специальные болты.

Далее убрал ненужные вспомогательные бруски и просверлил отверстия под эти гайки забил их. Затем вкрутил в ножки болты, которые купил в магазине и они указаны на рисунке.

И вот все что для этого необходимо.

Но можно и ножки подготовленные аналогично прикрепить и с помощью пластины. Вот как это будет выглядеть.

Эта пластина крепится на четыре шурупа. и в нее вкручивается ножка.

Лучше всего ножки крепить к горизонтальной планке, которая скручивается по периметру стола и уже она сама крепится к столу, это более надёжный вариант, хотя и не очень удобный, так как появляется дополнительная преграда и может мешать. Вариант надёжный, так как ножки между собой соединяются на угольники и меньше расшатываются.

Второй вариант — это купить ножки, которые уже имеют места крепления, это в основном наверху пластина с отверстиями, через которые при помощи шурупов крепится сама ножка к столешнице. Но это хоть и более удобнее потом во время эксплуатации, но не надёжно, так как ножки расшатываются и шурупы вырываются из столешницы.

Крепления для столешниц

Найти магазин

Моя учетная запись

Моя корзина

Моя корзина

Доставка в тот же день Найти магазин

1-800-225-1153 Служба поддержки клиентов

Темы

• Краснодеревщик

• Резьба

• Выбор оборудования

• Демо

• Сбор пыли

• Ответы экспертов

• Отделка

• Друзья Вудкрафта

• Острие

• Начало работы с деревообработкой

• Инструкции

• Столярные изделия

• Сделай что-нибудь

• Новости и просмотры

• Новости и просмотры

• Справочная таблица набора ручек

• Пресс-релизы

• Профили

• Витрина для чтения

• Литье из смолы

• Шлифование

• Заточка

• Магазинные приспособления и приспособления

• Обсуждение магазина

• Советы и рекомендации

• Советы и рекомендации

• Обзоры инструментов и продуктов

• Токарная обработка

• Апсайклинг

• Видео

• Древесина

• Журнал по дереву

• Приключения по дереву

Начало страницы

• Журнал Woodcraft

Пол Энтони Опубликовано 30 июня 2010 г. 19:30

Комментарии (0)

Эта статья из 35-го выпуска журнала Woodcraft Magazine.

Твердые соединители, позволяющие древесине двигаться

Многие столяры на собственном горьком опыте научились не приклеивать и не прикручивать столешницу из цельного дерева к основанию. Это может быть болезненным уроком в перемещении дерева, потому что закрепленная столешница, которая сжимается в сухой сезон, может в ответ треснуть. С другой стороны, расширение во влажные месяцы может привести к разрыву стыка на фартуке.

Решение состоит в том, чтобы использовать крепеж, предназначенный для этой работы. Три наиболее распространенные формы — это купленные в магазине «восьмерки» и «Z-зажимы» и изготовленные в магазине деревянные «пуговицы». Все они просты в установке и позволяют древесине расширяться и сужаться в зависимости от сезона. Имейте в виду, что древесина перемещается только поперек волокон, поэтому устанавливайте крепления надлежащим образом, как показано на рис. слегка поверните, чтобы позволить дереву немного двигаться. Они хорошо подходят для небольших столов, но из-за их ограниченного поворота я бы не стал использовать их для столешниц шириной более 18 дюймов 9.0003

Чтобы обеспечить контакт столешницы с фартуком, просверлите углубление для каждого крепежа в верхнем крае фартука на сверлильном станке, прежде чем прикреплять ножки (Фото А). Расположите винт на расстоянии около 3⁄16 дюйма от внутреннего края фартука. Вырежьте края углубления, чтобы обеспечить возможность поворота, а затем установите крепеж с помощью винта с плоской головкой (фото B). После сборки основания стола сориентируйте боковые застежки фартука под углом, прежде чем привинтить их к нижней стороне столешницы

Просверлите смещенное углубление в фартуке, чтобы точно установить толщину застежки в виде восьмерки

Привинтите застежку к фартуку после того, как выдолбите края углубления, чтобы обеспечить возможность поворота.

Определите необходимое смещение паза фартука, измерив смещение зажима и прибавив 1⁄32″.

Фреза для прорезей 1⁄8 дюйма может прорезать пазы зажимов после того, как основание стола собрано. Прикрепите доску к фартуку, чтобы не допустить опрокидывания фрезера.

Застежки с Z-образными зажимами

Z-образные зажимы прочны и подходят для всех типов столов (хотя они и не очень привлекательны). Один конец прикручивается к столешнице, а другой свободно сидит в прорези, прорезанной в фартуке. Чтобы найти прорезь на фартуке, измерьте смещение зажима (фото C), а затем добавьте 1⁄32 дюйма, чтобы убедиться, что зажим плотно прилегает к фартуку.

Фартук может быть прорезан различными способами. Один из подходов состоит в том, чтобы вырезать канавку шириной 1⁄8 дюйма и глубиной 3⁄8 дюйма на настольной пиле, прежде чем прикреплять ножки стола. В качестве альтернативы, вырежьте прорези после сборки с помощью комплекта для изготовления бисквита №20 или фрезера, оснащенного фрезой для прорезки пазов глубиной 3/8 дюйма и подшипником (фото D).

Прикрепляя столешницу, расположите зажимы достаточно далеко от боковых фартуков, чтобы обеспечить соответствующее количество поперечного движения древесины. Зажимы торцевых фартуков должны полностью сидеть в своих пазах.0003

Сколько движения?

При расчете сезонного смещения столешницы учитывайте примерно 3⁄16 дюйма на фут ширины доски. Это определяет глубину размещения крепежных элементов в канавках боковых фартуков. Например, если вы прикрепляете 24-дюймовую- широкая столешница в самое влажное время года, боковые зажимы фартука должны полностью входить в пазы. В самый засушливый сезон отодвиньте их на 3⁄16 дюйма, чтобы обеспечить возможность расширения в будущем. Для широких столешниц используйте большие пуговицы с более длинными язычками, которые проскальзывают в более глубокие канавки фартука.

Деревянные пуговицы

Деревянные пуговицы используются для крепления столешниц на многих предметах мебели высокого класса. Они очень прочные и источают ауру прекрасного мастерства. Вы можете сделать кучу за один раз и сохранить некоторые для использования в будущих проектах. Установите их так же, как Z-образные зажимы.

Чтобы сделать пуговицы на циркулярной пиле, сначала вырежьте полосу твердой древесины длиной 3⁄4 × 1 × 24 дюйма для безопасного обращения. Установите головку паза для распила шириной 5⁄8 дюйма и оснастите угловой упор вспомогательное ограждение, доходящее до лезвия. Поместите толстый стопорный блок на упор в 1 дюйме от лезвия. Затем закрепите стопорный блок на упоре в нескольких дюймах перед отвалом и зафиксируйте упор.

Совместите полосу с упором и стопорным упором, чтобы отпилить паз на каждом конце. С помощью распорки переместите направляющую на 15⁄8 дюйма дальше от лезвия (фото E), а затем отрежьте следующую пазовую часть на каждом конце. Переместите направляющую и повторите процесс для остальной части полосы (фото F).

Просверлите ряд отверстий с зазором для винтов (Фото G)

Отпилите каждую пуговицу из полосы, совместив зубья пилы с задней частью соседней пуговицы (Фото H) (В целях безопасности остановите пилу перед перемещением каждой отрежьте пуговицу от лезвия. ) В завершение отшлифуйте декоративные фаски на задних концах и по бокам пуговиц, как показано на первом фото.

Вырежьте пазы на каждом конце пуговичной ленты, а затем используйте распорку 15⁄8 дюйма, чтобы переустановить направляющую и стопорный блок для следующего пропила на каждом конце (слева). Продолжайте таким же образом делать пазы на всех пуговицах (справа). ). Страница

Доставка и возврат

Узнайте больше о политике и международной доставке. Узнать больше

Служба поддержки клиентов

Поговорите с дружелюбным представителем службы поддержки, чтобы помочь с покупкой. 1-800-225-1153

Поговорите со специалистом

Получайте советы по новейшим продуктам и помогайте с вашими проектами. 1-800-535-4486

Присоединяйтесь к нашей программе электронной почты!

ПОДАРИТЕ ПОДАРОЧНУЮ КАРТУ WOODCRAFT

Не можете решить, что подарить плотнику?

К началу страницы

Как установить Рис.

8. Крепления для столешницы

Рис. 8. Крепления для столешницы — это скрытые детали, позволяющие прикрепить стол или столешницу к раме, позволяя дереву двигаться. Вот как их установить!

Если вы когда-либо заканчивали работу по дереву и не знали, как прикрепить столешницу к основанию, вы не одиноки! К счастью, соединители в виде восьмерки для столешниц — это простой способ почти незаметно соединить две части вместе, при этом позволяя дереву двигаться.

Этот пост содержит партнерские ссылки для вашего удобства. Покупки, сделанные по этим ссылкам, могут принести мне небольшую комиссию без каких-либо дополнительных затрат для вас. Пожалуйста, посетите мою страницу раскрытия информации для получения дополнительной информации.

Что такое движение древесины?

Хотите верьте, хотите нет, но древесина способна впитывать влагу из воздуха, как губка, и набухать при высокой влажности! Если вы когда-нибудь замечали, что дверь в вашем доме заедает летом, но отлично работает зимой, вы видели движение дерева в действии.

Мой отец много раз читал мне лекции о необходимости учета движения древесины в моих проектах по деревообработке. Изменения влажности и времени года могут привести к расширению и сжатию столешницы из цельного дерева. Это может со временем испортить совершенно хороший письменный стол или стол, если он не подключен к базе должным образом.

Проблемы с перемещением древесины

Проблема с перемещением древесины не в том, что доски становятся длиннее. Они становятся шире , поскольку эти клетки впитывают влагу из воздуха. Есть две распространенные проблемы сборки, которые могут привести к сбою вашего проекта.

Столешница из цельного дерева с окружающей рамой

Если столешница со всех сторон окружена базовой рамой, она будет давить по бокам до тех пор, пока что-нибудь не поддастся. Либо доски посередине треснут и прогнутся, либо рама разорвется! У моего друга Скотта из Saws on Skates есть отличное объяснение того, как это происходит.

Вы можете понять, о чем я говорю, на этом столе из дерева и металла, который я сделал несколько лет назад (до того, как я понял, что делаю!) Доски в середине окружены металлической рамой, а угол уже начинают показывать проблемы!

Оглядываясь назад, я должен был использовать фанеру для поверхности стола и обрамить ее металлическим фартуком. Фанера гораздо более стабильна, потому что слои ламинированы вместе в противоположных направлениях.

Карманные отверстия Вкручиваются в столешницу

Как вы знаете, я большой поклонник карманных отверстий! Почти каждый проект в моей бесплатной библиотеке планов деревообработки использует их. Но шурупы с потайными отверстиями не следует использовать для крепления столешницы к основанию! Они не позволяют древесине расширяться и сжиматься естественным образом, поэтому конечным результатом являются душевная боль и разочарование.

Почему следует использовать крепежные детали, показанные на рис. 8?

Я не терпеливый плотник. Когда я близок к завершению проекта, я просто хочу получить его D-O-N-E! Крепления для столешницы в виде цифры 8 — это быстрый и простой способ прикрепить столешницу к основанию, позволяя дереву двигаться.

Я предпочитаю этот вид крепежа в виде восьмерки этим более плоским, потому что он позволяет немного углубить винты. Он также имеет два круга разного размера со стороной ⅝ дюйма, которая легко помещается поверх досок толщиной ¾ дюйма. Продолжайте читать, чтобы узнать, как их установить!

Материалы, необходимые для установки Рисунок 8. Крепления для столешницы

• Рисунок 8. Крепления для столешницы (достаточно двух на каждую сторону)
• Винты с плоской головкой ½» #6
• Сверло Форстнера ⅝»
• Сверло

• 0

  Способ установки Рис. 8 Крепления для столешницы

  Отметьте положение

  После сборки основания решите, где вы хотите расположить крепления для столешницы. Они должны быть равномерно расположены по периметру основания.

  Поместите половину застежки в виде восьмерки на верхнюю часть основания так, чтобы центр восьмерки оказался на краю. Обычно вы хотите, чтобы это было на внутренней стороне рамы, чтобы застежка не была видна. Обведите конец карандашом, чтобы отметить положение.

  Просверлите неглубокое отверстие с помощью сверла Форстнера

  Сверло Форстнера создает чистое отверстие с плоским дном и идеально подходит для сверления неглубокого отверстия, которое позволит крепежу в форме восьмерки заподлицо с верхней частью основания.

  Убедитесь, что сверло имеет тот же диаметр, что и сторона, которую вы обвели ранее. Я использую бит ⅝ дюйма для меньшей стороны 8. Большая сторона ¾ дюйма, если вы решите использовать ее вместо этого.

  Вставьте сверло в патрон дрели, затем совместите край сверла с положением, которое вы проследили ранее.

  Просверлите неглубокое отверстие, следя за тем, чтобы сверло оставалось в вертикальном положении. Во время работы остановитесь и проверьте глубину несколько раз. Застежка должна находиться на одном уровне с верхним краем основания.

  Мне нравится проверять посадку, кладя прямую доску поверх края. Если между двумя досками по обе стороны от крепежа есть зазор, значит, он недостаточно глубокий. Сделайте еще несколько импульсов дрелью, затем проверьте еще раз.

  Долото по краям отверстия

  Весь смысл застежки столешницы в том, чтобы позволить столешнице двигаться естественным образом. Если вы не выдолбите стороны отверстия, застежка застрянет и не сможет поворачиваться вперед и назад!

  Сначала поместите долото плоской стороной вниз в отверстие. Сделайте небольшой надрез по обеим сторонам отверстия заподлицо с дном отверстия.

  Затем поместите долото плоской стороной в сторону от отверстия и выровняйте его со стороной круга. Если ваше долото острое, вы должны быть в состоянии надавить с минимальным усилием, чтобы прорезать древесину и отколоть этот угол.

  У вас должно остаться немного более широкое отверстие, позволяющее застежке свободно перемещаться вперед и назад.

  Ввинтите крепежный элемент столешницы в отверстие

  Большинство бит Форстнера имеют небольшое острие посередине, чтобы оно не смещалось во время сверления. Это отличное стартовое отверстие для вашего винта!

  Убедитесь, что ваши винты имеют плоскую головку и достаточно коротки, чтобы не проткнуть столешницу! Обычно я использую винты с плоской головкой ½» #6.

  Вставьте крепление для столешницы в виде восьмерки так, чтобы выемка для головки винта была обращена вверх, внутрь отверстия, и слегка закрутите его на место. Он должен быть достаточно тугим, чтобы удерживать застежку на месте, но достаточно свободным, чтобы поворачиваться вперед и назад.

  Прикрутите столешницу на место

  Это была сложная часть! Теперь все, что вам нужно сделать, это положить столешницу на основание и привинтить ее снизу.

  Теперь ваша мебель готова к покраске или морилке! Не забудьте применить ту же отделку к нижней стороне, а также к верхней части. Это позволяет древесине расширяться и сжиматься равномерно на обеих поверхностях.

  ---

  ---

  Ознакомьтесь с другими советами по деревообработке!

  Заявка на патент США на устройство для крепления столешницы к основанию Заявка на патент (заявка № 20160022029, выданная 28 января 2016 г.) № PCT/EP2013/064240, поданный 5 июля 2013 г., и испрашивает его преимущества. В международной заявке заявлено преимущество в соответствии со статьей 35 USC 119.заявки Германии № DE 20 2012 102 539.6, поданной 10 июля 2012 г.; все заявки включены сюда в качестве ссылки во всей своей полноте.

  УРОВЕНЬ ТЕХНИКИ

  Настоящее изобретение относится к устройству для крепления столешницы к основанию, которое содержит крепежную крестовину, привинчиваемую к нижней стороне столешницы, или некоторые другие средства крепления, включающие крепежную пластину или подобное , на который опирается столешница, при этом эта крепежная крестовина имеет определенную схему отверстий с несколькими отверстиями или креплениями для соответствующих крепежных винтов, которые вставляются через эти отверстия и используются для привинчивания крепежной крестовины к столешнице.

  В соответствии с существующим уровнем техники производители столешниц, изготовленных из материалов HPL (ламинат высокого давления), поставляют последние оптовым торговцам или вторичным предприятиям, которые изготавливают из них столы, устанавливая столешницы на подконструкции различной формы и размера в зависимости от запрос клиента. Проблема здесь в том, что доступные подструктуры сильно различаются по типу, форме и размеру. Как правило, нижняя сторона столешницы крепится на крепежной крестовине, например, которая имеет четыре или восемь отверстий или крепления для винтов в нескольких местах для крепления столешницы. Поскольку крепежные крестовины для подконструкций имеют сильно различающиеся схемы отверстий, поставщик для каждой из этих различных подконструкций должен будет поставлять столешницу с соответствующей схемой сверления, чтобы столешница подходила к соответствующей подконструкции. Это приводит к очень дорогим складским запасам у оптового продавца или вторичной операции по сборке столов.

  В качестве альтернативы для операции сборки также можно было бы приобрести столешницы без просверленных отверстий и просверлить необходимые отверстия во время сборки в зависимости от основания, на которое должна быть установлена ​​соответствующая столешница. Однако это относительно сложный процесс, требующий высококлассного оборудования, с помощью которого можно просверливать отверстия в столешницах с достаточной точностью, а также соответственно обученного персонала. Следует учитывать, что материал HPL, который обычно используется для изготовления этих столешниц, представляет собой материал со сравнительно большой твердостью, поэтому для механической обработки требуются инструменты, состоящие из алмаза или карбида. Однако сборочные производства устроены скорее как коммерческие предприятия и не имеют собственного промышленного производства, поэтому им обычно не хватает машин и обученного персонала. Другой потенциальной альтернативой является клеевое соединение, но оно не обеспечивает прочного и надежного соединения из-за чередующихся диапазонов температуры и влажности, возникающих при использовании в помещении и на открытом воздухе.

  ПОДРОБНОЕ ОПИСАНИЕ

  Исходя из вышеупомянутого предшествующего уровня техники, целью настоящего изобретения является создание устройства для крепления столешницы к основанию типа, указанного вначале, которое позволяет закрепить стол. к широкому ассортименту крепежных крестовин, доступных на рынке, или к альтернативным средствам крепления подконструкций стола.

  Эта цель достигается с помощью устройства для крепления столешницы к основанию типа, упомянутого вначале, имеющего характерные признаки по п.9.0268 1 .

  В большинстве случаев схема отверстий крепежных средств, упомянутая вначале, включает, например, четыре или восемь отверстий. Однако изобретение устроено таким образом, чтобы охватывать также и другие обычные схемы расположения отверстий.

  Изобретение предусматривает, что на нижней стороне столешницы имеются прорези или канавки, которые проходят таким образом, чтобы совпадать с отверстиями или креплениями крепежных средств при размещении столешницы на крепежной крестовине, и что предусмотрены крепежные винты. , предпочтительно саморезы, а также метрические или пластмассовые винты, которые можно вкручивать в столешницу в соответствующих местах пазов или пазов. Каждая из этих прорезей или канавок имеет такое продольное продолжение, которое охватывает все области, где требуются просверленные отверстия для различных крепежных средств.

  В результате этого решения крепежные отверстия, уже имеющиеся в имеющихся в продаже крепежных средствах, могут быть использованы для крепления крепежных средств к столешнице. Крепежный винт необходимо вставить только через крепежное отверстие, после чего он попадает в прорезь в столешнице. Поскольку винты обладают более высокой прочностью материала, чем столешница, их можно ввинчивать непосредственно в паз столешницы. Процесс сверления больше не требуется во время сборочных операций. Поскольку крепежные средства, например крепежные кресты, как правило, всегда имеют крепежные отверстия на своих опорных плечах, независимо от их конкретной формы и размера, и эти опорные рычаги, как правило, также пересекают друг друга примерно под прямым углом из-за формы креста. , крепежные отверстия всегда совмещаются где-то с прорезями, соответственно введенными в столешницу производителем.

  Другое предпочтительное дальнейшее развитие изобретения предусматривает, что по меньшей мере одна прорезь или одна канавка проходят вдоль линии, если смотреть сверху на нижнюю сторону столешницы, линейное удлинение которой проходит через среднюю точку столешницы, имеющей круглую, прямоугольный, квадратный или многоугольный контур. Предпочтительно предусмотрены, по меньшей мере, две прорези или канавки, каждая из которых проходит вдоль линий, если смотреть сверху на нижнюю сторону столешницы, соответствующие удлинения которых пересекаются примерно в области средней точки столешницы, имеющей круглую, прямоугольную, квадратную или квадратную форму. полигональный контур. Особенно предпочтительно наличие по меньшей мере двух прорезей или канавок, каждая из которых проходит вдоль линии, если смотреть сверху на нижнюю сторону столешницы, соответствующие удлинения которой пересекаются примерно под прямым углом примерно в области средней точки столешница, имеющая круглый, прямоугольный, квадратный или многоугольный контур.

  Это позволяет в значительной степени скрыть схемы отверстий в обычных типах крепежных средств, которые обычно используются для крепления столешниц к подконструкциям.

  Например, столешницы могут состоять из материалов HPL, обладающих относительно большой твердостью. Прорези или канавки могут быть фрезерованы производителем на нижней стороне столешниц, например, для чего можно использовать алмазные или твердосплавные фрезы. Поскольку в процессе фрезерования возникает сравнительно более высокий уровень износа инструмента с учетом твердости столешниц, рекомендуется, чтобы пазы проходили не по всей длине от середины столешницы к внешнему краю, а скорее, будут введены продолговатые прорези, которые проходят вдоль линии, но могут быть прерваны областями без прорезей. Ряд таких прорезей или канавок всегда можно использовать для покрытия ожидаемого рисунка отверстий обычных крепежных крестовин.

  Например, прорези или канавки могут проходить вдоль линии, проходящей через среднюю точку столешницы, если смотреть на нижнюю часть столешницы, вид сверху, при этом по крайней мере одна прорезь или канавка расположена на одной стороне средней точки, и по меньшей мере одна прорезь или канавка расположены с другой стороны от средней точки. Для прямоугольной, квадратной или многоугольной столешницы середина в этом смысле является пересечением диагоналей.

  Преимущество решения согласно изобретению заключается в том, что пазы или канавки вводятся производителем в нижнюю часть столешницы. Как следствие, при сборке не нужно сверлить столешницу. В свою очередь, преимущество для производителя заключается в том, что ему больше не нужно производить, иметь в наличии или изготавливать по запросу множество различных столешниц с различными схемами сверления, что усложняло бы логистику. Теперь он производит только один тип пластин с соответствующим контуром и размером, например, квадратные, круглые, прямоугольные, шестиугольные, произвольной формы и т. Д., Каждая из которых имеет одинаковый рисунок пазов.

  Кроме того, производитель имеет оборудование, подходящее для фрезерования очень точного рисунка прорезей в пластине, например, таким образом, чтобы обеспечить достаточную глубину прорези для надежного крепления к крестовине крепления с одной стороны , и не допустить, чтобы прорези уходили так глубоко в пластину, что глубина ослабляет пластину с другой стороны. Как было эмпирически продемонстрировано, глубина прорезей, выбранная для этой цели, предпочтительно должна быть такой, чтобы с точки зрения их глубины прорези или канавки входили в столешницу, по крайней мере, примерно на половину толщины материала до примерно четырех пятых толщины материала. . Например, при использовании столешниц с толщиной листа 13 мм глубина паза должна составлять не менее 6,5 мм, предпочтительно 8 мм при наличии достаточного места и особенно предпочтительно не более 11 мм. Естественно, это также зависит, среди прочего, от используемого материала пластины, а также от длины и толщины используемых крепежных винтов.

  Ширина паза предпочтительно выбирается таким образом, чтобы соответствующая ширина паза составляла примерно от 75% до примерно 90% диаметра крепежных винтов, используемых для крепления столешницы к крепежной крестовине в области резьбы. Например, в качестве крепежных шурупов целесообразно использовать саморезы. Следует соблюдать осторожность в отношении ширины прорезей, чтобы прорези не были настолько широкими, чтобы не мешать самонарезающему винту достаточной опоры, но также и прорези не были слишком узкими, поскольку в противном случае процесс завинчивания потребовал бы слишком большого усилия во время последующая сборка. Например, при использовании винтов M5 для крепления ширина паза должна составлять примерно от 3,75 до 4,5 мм.

  Признаки, описанные в пунктах формулы изобретения, относятся к предпочтительным дальнейшим усовершенствованиям решения задачи согласно изобретению. Дополнительные преимущества настоящего изобретения можно почерпнуть из следующего подробного описания.

  КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

  Настоящее изобретение будет объяснено более подробно ниже на основе примерных вариантов осуществления со ссылкой на прилагаемые чертежи. Показано на:

  РИС. 1 представляет собой вид сверху нижней стороны примерной прямоугольной столешницы согласно изобретению с рисунком прорезей;

  РИС. 2 — вид сверху нижней стороны примерной столешницы круглого стола в соответствии с изобретением с рисунком прорезей;

  РИС. 3 — детальный вид разреза столешницы в продольном сечении в области прорези, прорезанной поперек прорези;

  РИС. 4 — вид на нижнюю сторону столешницы с нанесенным крепежным крестом;

  РИС. 5 представляет собой увеличенный детальный вид сечения с фиг. 4, на котором виден крепежный саморез.

  ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

  Сначала будет сделана ссылка на фиг. 1, на котором представлен схематически упрощенный вид нижней стороны столешницы согласно изобретению. Сама столешница маркируется ссылочным номером 10 и в данном случае имеет, например, квадратный контур. В примере прорези 11 , 12 согласно изобретению проходят по двум диагональным линиям 13 , 14 , которые проходят через середину 15 столешницы и пересекаются там под прямым углом. Как следствие, две линии здесь совмещены с двумя диагоналями в квадрате контура столешницы 10 . Однако прорези 11 , 12 сами по себе не проходят через среднюю точку 15 в примерном варианте осуществления. Прорези проходят вдоль соответствующей одной из двух линий 13 , 14 , а также не доходить до внешнего угла столешницы 10 , а останавливаться на некотором расстоянии перед ним. Кроме того, прорези 11 , 12 прерываются в направлении линий 13 , 14 непрорезными областями 16 столешницы.

  Этот тип схемы прорезей достаточен для того, чтобы покрыть множество различных конфигураций отверстий для отверстий в крепежных средствах с наименьшей возможной общей длиной прорези.

  Расширение пазов 11 , 12 по всей диагонали соответствующей поверхности стола 10 не является необходимым и приведет к повышенному износу инструментов, используемых для введения пазов. Кроме того, цель состоит в том, чтобы не делать больше прорезей в столешнице 10 , чем это абсолютно необходимо, чтобы предотвратить ослабление материала и, таким образом, избежать риска поломки. В примерном варианте осуществления согласно фиг. 1, всего четыре слота 11 или 12 расположены на двух пересекающихся диагональных линиях 13 , 14 , из которых два соседних слота 11 , 12 прерываются соответствующей областью без прорезей 6 6 6 0268 19 0268 Таким образом, всего в столешнице 10 имеется восемь слотов согласно фиг. 1, между которыми находятся в общей сложности шесть областей без прорезей, причем прорези заканчиваются на расстоянии от углов столешницы, и при этом центральная область столешницы также не имеет прорезей. Однако прерывание пазов технически не нужно, а служит исключительно для продления срока службы инструментов, а также для повышения устойчивости столешницы. Рисунок пазов повернут на 45° на фиг. 2. Это положение с вращением вокруг средней точки также может быть реализовано, как и любое другое. Прорези также не обязательно должны быть симметричными с точки зрения расположения или длины.

  РИС. 2 показан второй примерный вариант осуществления настоящего изобретения, в котором столешница 10 имеет круглый контур. Как видно из сравнения с фиг. 1, схема прорезей 11 , 12 и областей 16 без прорезей на ФИГ. 2 аналогичен примерному варианту осуществления согласно фиг. 1. Линии, вдоль которых здесь проходят пазы, проходят через середину круглой столешницы 10 и пересекаются там под прямым углом. Как следствие, здесь задействованы два радиуса круглой формы, пересекающиеся под прямым углом, так что прорези лежат на крестообразном расположении, которое примерно соответствует последовательности плеч крестовины крепления, изображенной на фиг. 4. Как видно из сравнения фиг. 1 и 2, для обеих столешниц можно использовать одни и те же крепежные кресты.

  РИС. 3 показан небольшой вырез вертикального сечения столешницы 10 в районе одного из пазов 11 . Как видно здесь, прорезь фрезерована в столешнице подобно канавке, так что она проходит через большую часть толщины материала пластины стола, но, конечно, не проходит полностью через последнюю. Прорезь здесь прорезана поперек ее продольной протяженности и, таким образом, показывает ширину прорези, которая несколько меньше, чем размеры резьбы крепежных винтов, используемых для крепления, тем самым обеспечивая врезание винта в столешницу по бокам. слота. Как показано на рис. В, эту функцию также можно реализовать с помощью конического сужающегося паза.

  РИС. 4 представлен вид нижней стороны столешницы 10 , показанной с крестовиной 17 крепления подконструкции. Такая крепежная крестовина 17 привинчивается к столешнице 10 , при этом к крепежной крестовине 17 , в свою очередь, крепится стойка или т.п. Эти типы крепежных средств доступны на рынке в различных формах и размерах. Как показано на фиг. 4, последние обычно имеют четыре опорных рычага 19 , расположенных крестообразно и отходящих от примерно круглой центральной части 9.0268 18 , в которых расположены различные отверстия 20 , через которые крепежные винты (здесь не показаны, см. рис. 5) вставляются и ввинчиваются в столешницу 10 . Очевидно, что эти отверстия 20 могут быть расположены в различных положениях крепежной крестовины 17 , частично радиально больше наружу и частично радиально больше внутрь на опорных рычагах 19 . Поскольку используются различные крепежные крестовины и эти отверстия могут располагаться в самых разных положениях относительно столешницы, целесообразно ввести прорези 11 в столешницу 10 , как описано в изобретении. При размещении крепежной крестовины на столешнице прорези 11 , очевидно, проходят примерно по середине опорных рычагов, где расположены отверстия 20 , так что прорезь всегда находится под отверстием после установки крепления.
