Установка варочной панели в столешницу + видео

Меры безопасности при демонтаже нагревательных поверхностей

При снятии варочной поверхности обязательно нужно производить все правильно. Во время этого процесса требуется соблюдать меры безопасности из списка ниже:

• эксплуатация встраиваемого электрического прибора предусматривает только приготовление и разогрев пищи;
• запрещается использовать индукционную панель для разморозки и приготовления продуктов упакованных в металлизированные упаковки;
• защита в полном объем от контакта с токоведущими элементами обеспечивается соблюдением действующих стандартов электробезопасности;
• если устройство работает неправильно либо работает с отклонениями от заданных параметров заводской инструкцией, обратиться в сервисный центр;
• если на вашей варочной поверхности появились трещины, сколы, щели, необходимо обесточить устройство во избежание поражения электрическим током;
• в процессе приготовления пищи, посуда и конфорки сильно нагреваются, необходимо ограничить доступ к устройству маленьких детей и обеспечить полную безопасность в отношении термических и электрических ожогов;
• категорически запрещено соприкосновение электрического кабеля с варочной поверхностью;
• не рекомендуется класть на поверхность варочной конструкции любые легковоспламеняющиеся и горючие материалы, это может привести к возгоранию;
• также запрещено устранять засоры и загрязнения спиртосодержащими жидкостями;
• запрещается самостоятельный ремонт оборудования либо лицами, не имеющими специальной лицензии на выполнение данного вида работ.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж

На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см

Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать

Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез

При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется

При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей

Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее

Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть

Совет! Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

• иметь линию заземления;
• питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

• трехконтактные;
• четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

• Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
• Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

• Удаляется защитная крышка с задней части прибора.
• Внешний кабель пропускается сквозь крышку.
• Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
• Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

• Наличие вентиляционной вытяжки.
• Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
• Расстояние до стены – не менее 130 мм.
• Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

• На места резьбовых соединений наносится уплотнительная фум-лента.
• В газовый шланг вставляются паронитовые прокладки.
• Шланг присоединяется к варочной панели и месту подачи газа.
• Места соединений проверяются на герметичность при помощи мыльной пены.
• Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Установка варочной панели своими руками — испытание на прочность как новичка, так и матерого мастера. Варочная панель — альтернатива габаритной кухонной плиты. Она выполняет те же функции, но занимает меньше места. Сегодня разбираемся, как не сойти с ума в процессе монтажа.

Правильная установка: этапы

Электрическая панель

Модели с электроподжигом из стеклокерамики радуют удобством. Если сборка хорошая, то изделие не потребует ремонта еще долго. Однако при поломке поверхности отсоединение будет максимально простым. Электроварочную вполне можно снять самостоятельно и отвезти в ремонт.

Приступим к встраиванию. Общий алгоритм:

• Поставьте электрическую панель на столешницу, переверните и, согласно схеме, подсоедините. Для удобства производители размещают инструкцию на обратной стороне изделия. Подключение требует внимательности — в случае ошибки управление конфорками и температурой нагрева будет невозможным.
• После этого можно перевернуть панель и монтировать ее в отверстие. Проверьте исправность включения и нагрева. Панель полностью готова к работе.

Процесс установки самостоятельно не является сложным. В особенности для тех, кто когда-либо делал ремонт или выполнял строительные работы. Подробній алгоритм:

1. Определите размеры. Перед установкой необходимо изучить инструкцию. В ней есть схематическое изображение, где указаны размеры установки и как правильно установить панель. Это ускоряет процесс и минимизирует возможные ошибки при замерах и монтаже.
2. Замеры можно произвести самостоятельно. Для этого нужно повернуть панель обратной стороной и, используя рулетку, измерить необходимые параметры. Будьте внимательны: глубина установки обуславливается местом монтажа.
3. Определитесь с отступами. В инструкции указаны минимальные отступы от краев столешницы, поэтому не рекомендуем делать их меньше. Это может стать причиной повреждения края и необходимости его ремонта. Можно только увеличивать размер.
4. Сделайте разметку на столешнице на базе замеров варочной плиты. Чтобы монтаж был точным и простым, обеспечьте стойкость разметки. Если нарисовать ее мелом, линии будут стираться, а это будет создавать неудобства во время установки. Рекомендуем приклеить полоски бумажного скотча, а уже на него нанести разметку.
5. Сделайте вырез. На этом этапе нужно просверлить отверстие на месте, где будет начинаться вырез. С помощью электрического лобзика вырежьте по контуру верхнюю часть столешницы. Для ровного среза, используйте острую пилку, предусматривающую мелкие зубья. В идеале рекомендуется применять ручной фрезер, а закругление углов реализовать фрезой. При этом срезы нужно шлифовать. После проделанной процедуры образуются опилки, которые лучше сразу собрать пылесосом.
6. Примерьте варочную поверхность. Проверьте правильность выреза и примерьте панель. Это позволит убедиться в том, что можно приступать к следующим этапам.

Шаг 1 — Размечаем на столешнице место, где будет находиться варочная панель

Пропиливание отверстия

Для монтажа понадобятся электродрель и электролобзик. Если их нет, то придется приобрести либо взять в аренду, поскольку без них не обойтись.

ВАЖНО! Структура стеклокерамической поверхности довольно хрупкая, поэтому при установке нужно быть максимально аккуратным и внимательным, а также объективно оценить, стоит ли делать монтаж самостоятельно или лучше отдать дело в руки опытных мастеров. Если все-таки решились сделать все своими руками, тогда двигаемся дальше

Покупая варочную панель, будет удобно параллельно делать индивидуальный заказ на изготовление мебели. Можно просто сообщить мебельщикам замеры устройства и они сделают вырез сами. Это самый простой и удобный способ установки (тогда можно сразу переходить к пункту уплотнения/герметизации).

Шаг 2 — Вырезаем отверстие в столешнице Шаг 4 — Размещаем панель на отверстие

Уплотнение и правильная герметизация

Чтобы продлить эксплуатационный период столешницы и защитить ее от преждевременного износа, необходимо использовать силиконовый герметик или нитролак. Такая обработка предотвращает попадание влаги и грязи. Также для этих целей прекрасно подойдет самоклеящийся уплотнитель (уплотнительная лента).

Наклеивается он сверху таким образом, чтобы края встроенной модели ложились на него. Алюминиевая лента — одна из альтернатив герметизации и уплотнения. Это лучший вариант, так как он защищает столешницу от температурных перепадов. Благодаря качественному уплотнителю изделие прослужит долгие годы без ремонта.

Шаг 7 — Подключаем варочную панель к газовой трубе. В зависимости от типа встраиваемой панели, меняется способ подсоединения

Как самостоятельно установить газовую и электрическую варочную панель: пошаговое руководство

В первую очередь определяют наиболее подходящее для установки (врезки) место. Учитывают следующие условия и параметры:

Следующий шаг — подготовка инструментов и вспомогательных материалов. Для монтажа и подключения понадобятся:

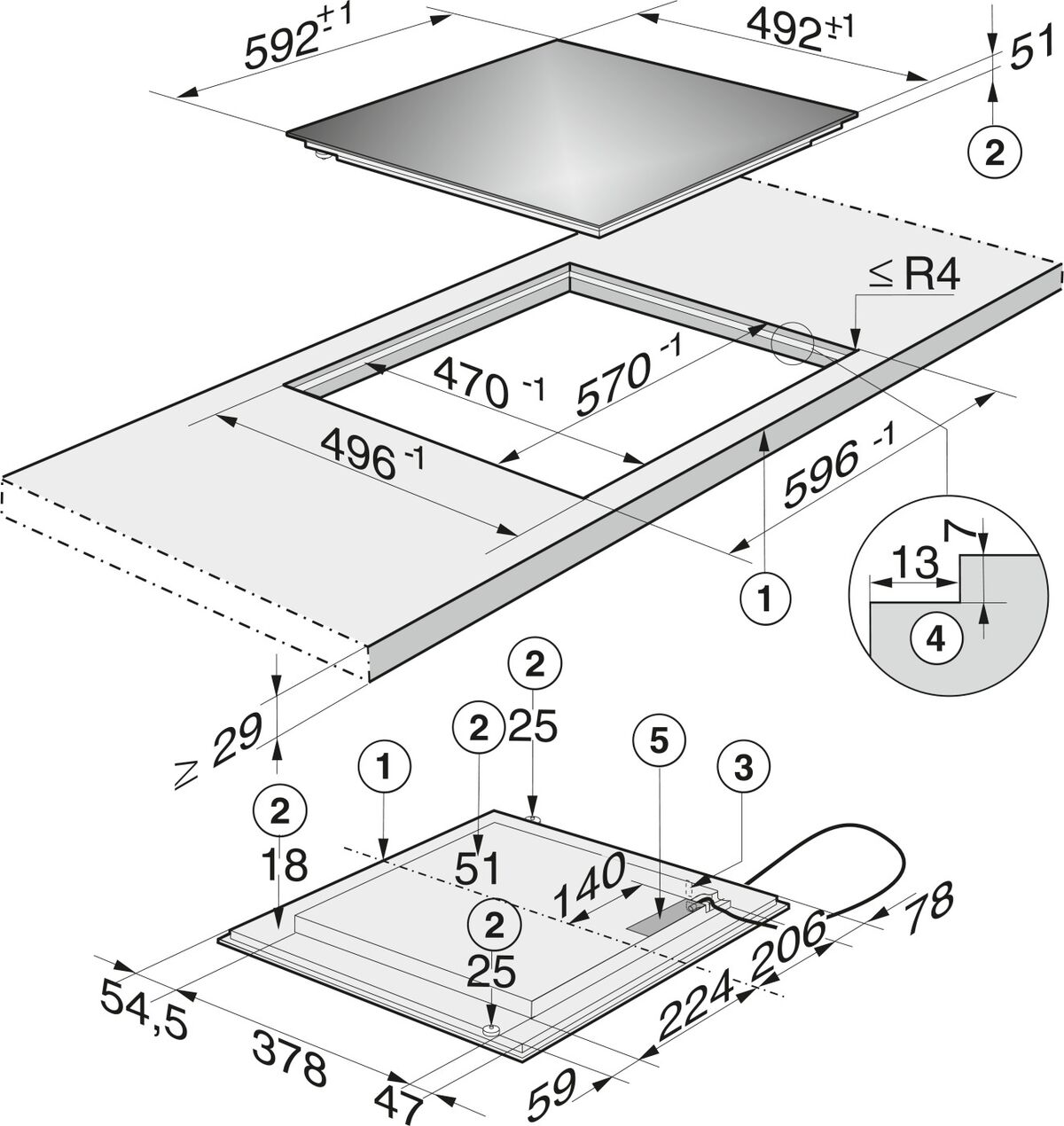

Размеры под варочную панель в столешнице

Предварительно наносят размеры встраиваемой части панели на внутреннем пространстве под столешницей в месте предполагаемой врезки. Для этой цели используют картонный шаблон. К некоторым моделям такие шаблоны прилагает завод-изготовитель.

Если в комплекте такого приспособления не оказалось, его изготавливают из картона. На него переносят размеры встраиваемой части варочной панели и вырезают. Пригодится и полученный в результате прямоугольник, и оставшаяся рамка.

Прямоугольную вырезку прикладывают снизу столешницы для установления точного положения будущего выреза

Важно, чтобы посадочное место панели при установке не упиралось в детали шкафа и оставалось достаточно места для размещения шланга, кабеля и других элементов подключения

Методом проекции форму выреза переносят на внешнюю сторону столешницы, где понадобится другая часть шаблона — рамка. При условии, что шаблон изготовлен в строго геометрических правилах, достаточно обвести внутреннюю часть рамки. В другом случае придется, отметив угловые точки, нанести разметку при помощи линейки.

При разметке отдельное внимание обращают на обеспечение зазора между гранями выреза и посадочным местом панели. При достаточной чистоте среза такой зазор должен быть равен 2 мм

Недостаточный опыт работы с электролобзиком приводит к необходимости большего зазора, однако более 5 мм его делать не рекомендуется.

Вырез под варочную панель

Дрелью по углам разметки сверлят отверстия для заглубления полотна лобзика.

Плавно, без рывков передвигая по прямой линии электролобзик, делают пропил от отверстия к отверстию или до угла.

Опытные мастера обращают внимание на страховку выпиливаемой части столешницы, которая стремится выпасть под своим весом при недопиленных нескольких сантиметрах и повредить кромку. Этого нетрудно избежать, если обеспечить поддерживающие плоскости или проклеить скотчем уже выпиленные стороны

Поверхность среза обрабатывают герметиком, дают просохнуть и после этого зачищают наждачной бумагой или специальным напильником.

Если в комплекте есть демпферная лента, ее приклеивают на обработанную поверхность среза. Такую ленту можно приобрести в строительном магазине либо нанести на кромку среза ровный слой силикона.

Прежде чем приступить к обработке кромки пропила, рекомендуется пробная посадка варочной панели. Она должна входить без усилий и иметь одинаковые со всех сторон зазоры. При необходимости пропил увеличивают.

Крепление варочной панели

Перед установкой варочной панели производят укладку и крепление коммуникационных подводов. Гибкий сильфоновый шланг фиксируют таким образом, чтобы обеспечить его соединение с выходным штуцером подачи газа к панели. Устройство розетки и прокладку кабеля также осуществляют до крепления варочной поверхности.

Есть модели с комбинированным ресурсом (газ — электричество). В этом случае обе процедуры по подключению производят параллельно с учетом действующих норм пожаробезопасности для электро-газовых бытовых приборов.

Варочную панель располагают так, чтобы гайка сильфонового подвода свободно, без критичного изгиба навинчивалась на штуцер. При необходимости используют угловой переходник. Все резьбовые соединения уплотняют подмоткой.

Проверяют соединения на утечку газа: после подсоединения подвода открывают кран подачи газа и наносят мыльный раствор. Отсутствие пузырьков покажет герметичность резьбовых деталей.

Окончательная установка варочной поверхности сопровождается корректировкой газового шланга внутри посадочного места

Здесь также важно не допускать скручиваний и резких изгибов

Затем изделие закрепляют с внутренней стороны столешницы. Для этого в комплекте поставки должны быть специальные кронштейны-зажимы. Если возникают проблемы с завинчиванием шурупов (структура материала столешницы бывает твердой и вязкой), сверлят направляющие отверстия.

Инструкция по монтажу

Перед установкой следует подготовить ряд инструментов – это дрель или электролобзик для высверливания отверстий, отвертку, пассатижи и измеритель напряжения тока для подключения варочной поверхности к сети.

Предварительно следует установить розетку, она должна быть 220 Вольт. Работа проводится перед размещением шкафов. Тщательно подбирается место для источника электроэнергии. Она должна находиться ниже самой панели. Данное условие поможет избежать попадания влаги в розетку, что исключает возможные технические неполадки.

Только после этого осуществляется монтаж варочной панели в столешницу из камня. Работа состоит из нескольких шагов:

Определение размеров монтажного проема, который вырезается в самой столешнице. Данная информация прописывается в инструкции к изделию. В противном случае, потребуется внимательное измерение посадочных мест. Для начала изготавливается картонный макет согласно размерам, которым проверяется правильность габаритов. Затем по макету карандашом делаются отметины, зазор между посадочным местом и краем стола должен составлять два миллиметра;
Тщательная разметка отверстий. Для этого нужно подготовить длинную линейку с карандашом

Важно понимать, что искусственный камень может крошиться при работе. Поэтому отверстие отмечается на расстоянии 50 см от свободного края;
Просверливание отверстий для крепления, процесс требует аккуратности, важно выполнять работу, не заходя за пределы размеченной области

Для этого требуется предварительно подготовить сверло в 8 мм. Сверление осуществляется строго под прямым углом к столу, так как в другом положении может треснуть искусственный камень и вся столешница;
Электрический лобзик оснащается полотном по дереву, которое отличается мелкими зубьями. Оно позволяет сократить к минимуму риск раскола поверхности стола при монтаже в том месте, где имеется прорезь. В процессе просверливания отверстий лобзик достаточно плотно прижимается к поверхности. После того, как посадочное место подготовлено, требуется его проверить. Для этого ставится варочная панель. Она должна устанавливаться и вытаскиваться легко с небольшим зазором. Если замечается затруднение, то столешница подгоняется еще;
Важный этап, который не желательно игнорировать – это защита торцевых участков от проникновения влаги. Для этого участки подвергаются обработке герметиком, затем клеится специальный уплотнитель, который должен находиться в комплекте. Данные действия значительно увеличат срок службы столешницы;
Далее проводится подготовка варочной панели к установке ее в посадочное место. Важно понимать, что монтаж осуществляется очень аккуратно. Она вставляется в выпиленное отверстие, а затем осаживается до того момента, как выступающие края не лягут полностью на выступы столешницы. Перед процессом желательно нанесение герметика, который послужит дополнительной защитой от влаги и послужит элементом сцепления между поверхностями;
Последний шаг – это надежная фиксация. Для этого применяются специальные зажимы, которые находятся в комплекте с конструкцией. Устанавливаются они в нижней части поверхности, надежно закрепляя панель в столе. Если присутствуют излишки герметика, то он тщательно зачищается, делается все аккуратно, чтобы избежать царапин. Когда планируется дополнительная установка духового шкафа, потребуется прокладывание слоя теплоизоляции.

Процесс монтажа заканчивается, остается только подключить поверхность к электросети.

Подготовительный этап

Если речь идет о варочной поверхности, которая питается от электрической сети, тогда подготовительный этап будет заключаться в подводе питания. Средняя потребляемая мощность таких модулей находится в пределах 3,2 кВт. Это означает, что для подключения будет достаточно обычной, но хорошей розетки. Если розетка не была установлена заранее, тогда можно приобрести накладной вариант, т. к. его будет проще смонтировать и не понадобится дополнительный инструмент в виде перфоратора или дрели с коронкой. Кабель для такой розетки должен идти непосредственно от распределительного щитка.

Делается такой шаг для того, чтобы обеспечить такому мощному прибору отдельный автоматический выключатель, который бы контролировал его работу. Номинальная сила тока, на которую должен быть рассчитан автомат составляет 16 ампер. Лучшим решением будет установка дифференциального автомата, который способен улавливать малейшие утечки. Розетка монтируется немного ниже столешницы. Делается это не для большего удобства подключения, а для того, чтобы на нее не попадала влага и жиры при готовке. Розетка обязательно должна быть заземлена на случай короткого замыкания.

Обратите внимание! Стоит отметить, что стандартная розетка выдерживает нагрузку в 3,5 кВт и силу тока в 16 ампер.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление

Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы

Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Нанесение разметки

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Установка и подключение варочных панелей Electrolux к электросети (4 провода)

Не знала, что с подключением варочной панели столько мороки. Хорошо, посоветовали этот сервис, сразу к профессионалам обратилась. Мастер, который приехал, сделал все как положено. И по электрике, и по самой установке. Панель ровненько встроил в гарнитур, все красиво, без зазоров, ровно. В целом, работа мастера понравилась, претензий у меня никаких. Конечно, хотелось бы немного подешевле, но я понимаю, что это не может стоить дешево, так как и времени много занимает, и знаний требует.

Мне устанавливал варочную панель мастер Сергей из этого сервиса. Вызывала неделю назад. Очень удивилась, что так быстро приехал, но это, конечно же, хорошо. Инструменты, которых понадобилось достаточно много, мастер привез с собой. У нас с мужем ничего не просил. У нас панель не особо мощная, не пришлось для нее отдельный вывод делать. Но вот встраивать пришлось, а тут, как я поняла, работа ювелирная. Мастер молодец, все сделал очень красиво. Меня цена устроила, качество работ тоже. Буду ваш сервис знакомым рекомендовать.

Вызывала мастера сервиса, чтобы установить варочную панель Электролюкс. Он такой молодец, все предусмотрел. Спросил, планируем ли делать духовой шкаф. Мы ответили положительно, так он еще и теплоизоляцию сделал под панелью. Вообще очень хорошо и быстро работает специалист, за такой аккуратностью наблюдать особенно приятно. Весь мусор после себя он убрал, рассказал, как пользоваться, дал гарантию. Предупредил даже по поводу неправильной эксплуатации. Вот это я понимаю – качественное обслуживание.

Обращалась в этот сервисный центр дважды, оба раза была довольна качеством выполненных работ. Мастера здесь молодцы. Мне и технику ремонтировали, и встроенную варочную поверхность устанавливали. На установку приезжал парень молодой, я думала, совсем еще ничего делать не умеет, а он, наоборот, сразу к работе приступил, каждое действие четко выверено, работает слаженно. В общем, молодец. По ценам вполне приемлемо. Дешевле, конечно, сделать самим. Но кто сказал, что после этого техника будет работать нормально. Мое мнение – лучше не рисковать.

Покупка и подключение электрической варочной поверхности – процесс, к которому нужно подходить со всей серьезностью. Такой популярный атрибут современной кухни значительно облегчает жизнь хозяйке и превращает приготовление пищи в захватывающий процесс. Конечно, для этого необходимо выполнять все рекомендации специалистов по установке электрической варочной панели и подключению ее к электрической сети.

Подготовка к установке варочной поверхности Electrolux

Подключение варочной панели выполняется только после подготовительных мероприятий. Для этого потребуются такие инструменты:

• электрический лобзик;
• электродрель;
• нож строительный;
• отвертка;
• карандаш, линейка;
• силиконовый герметик.

С их помощью подготавливается отверстие в столешнице, в которое будет выполняться установка электрической или индукционной варочной панели.

Требования к электросети и подключение к электричеству

Перед подключением варочной панели к электросети нужно узнать, какие же требования к ней предъявляются. Важно учитывать следующие основные моменты:

• подключение индукционной панели должно осуществляться через заземление (используется желто-зеленый провод). Только так можно гарантировать безопасную эксплуатацию данного электроприбора. В старых домах для этого, чаще всего, необходима прокладка новой отдельной линии, а затем подсоединение электропроводки при помощи УЗО к распределительной коробке;
• если выполняется установка варочной панели Electrolux небольшой мощности (до 2,5 кВт), возможно подключение к уже существующей однофазной сети, но и в этом случае она должна удовлетворять требованиям безопасности;
• эксперты советуют использовать фазные провода (обычно черный и коричневый) сечением 6 мм^2, которые смогут справиться с продолжительной нагрузкой до 10 кВт. Лучше всего. если автомат будет иметь класс защиты С32. В случае подключения маломощной индукционной панели или духового шкафа (менее 8 кВт) кабель может иметь толщину 4 мм, а класс защиты автомата – С25;
• нужно, чтобы параметры устройства защитного отключения превосходили хотя бы на 1 пункт параметры защитного автомата. Это обязательно нужно учитывать перед установкой варочной панели и духового шкафа;
• тип кабеля должен быть NYM либо же ВВГнг. Необходимо также проверять D проводника.

Обратите внимание! В зависимости от вида электрической сети могут использоваться разные схемы подключения (вилка и розетка, через клеммы) рассматриваемого кухонного оборудования.

Монтаж электрической варочной панели Электролюкс

Перед тем, как подключить варочную панель, в столешнице заранее подготавливается отверстие. Его вырезают и обрабатывают при помощи перечисленных в начале статьи инструментов и герметика (для полной герметизации). Электропанель вставляется в это отверстие, после чего легким нажатием вдавливается до хорошего прилегания свободных краев к столешнице. Необходимо ровное и равномерное прилегание, поскольку в противном случае встраиваемая панель может сломаться при размещении на ней, к примеру, тяжелой кастрюли.

Монтаж варочной поверхности Electrolux завершается фиксированием ее на столешнице при помощи специальных зажимов. Они входят в комплект и устанавливаются снизу стола. Таким образом, электропанель оказывается прочно зафиксированной. Если под ней планируется монтаж духового шкафа, обязательно нужно прокладывать слой теплоизоляции.

Преимущества обращения в сервисный центр

Теперь вы знаете все о том, как подключить электрическую или индукционную варочную панель Electrolux своими руками. Однако прежде, чем за это взяться, вы должны четко осознавать все риски, которые с этим связаны. Малейшая ошибка может привести не только к порче прибора, но и к потере здоровья и даже жизни.

По этой причине правильным решением можно назвать обращение в наш сервисный центр, специалисты которого выполнят все работы качественно и с гарантией!

Как установить плиту

Установка электрической или газовой плиты, также известной как плита, — это проект, который можно выполнить с помощью правильных инструментов и мер предосторожности. Знакомство с различными частями печи перед ее установкой может помочь сделать установку более гладкой. Независимо от того, заменяете ли вы газовую плиту или впервые устанавливаете электрическую плиту, в этом пошаговом руководстве представлен обзор процесса установки. Точные инструкции могут различаться в зависимости от модели и марки. Обязательно ознакомьтесь с инструкциями по установке для вашей модели прибора.

При обращении с электрическими и газовыми плитами рекомендуется иметь рядом другого человека для помощи в перемещении прибора. При возникновении вопросов или опасений, связанных с подключением газа или электропроводкой, обратитесь к специалисту за помощью в установке.

Узнайте, как установить газовые и электрические плиты ниже.

Убедитесь, что новая плита подходит по размеру

Первый шаг к установке газовой или электрической плиты — измерить размеры прибора и место для выреза, чтобы обеспечить правильную установку. Помните о различных размерах и размещении выдвижных и отдельно стоящих диапазонов в процессе установки. Выдвижные плиты предназначены для выравнивания на одном уровне со столешницами, в то время как отдельно стоящие плиты могут быть размещены как отдельное устройство или между столешницами.

Как установить электрическую плиту за шесть шагов

Установку электрической плиты марки Maytag можно выполнить с помощью этого шестиэтапного руководства и инструкций по установке для вашей модели. Этот процесс может занять до двух часов от начала до конца. Не забывайте обращаться к руководству по установке устройства для получения конкретных инструкций. Проконсультируйтесь с профессиональным электриком по поводу необходимых электрических цепей и проводки.

Установка электрической плиты: что вам понадобится

Для правильной работы электрических плит требуются определенные цепи напряжения и розетки. Проконсультируйтесь с лицензированным электриком по вопросам или проблемам.

Расходные материалы

• Встраиваемая или отдельно стоящая электрическая плита

• 3-контактный шнур питания электрической плиты, требования см. в руководстве пользователя

• 4-контактный шнур питания электрической плиты; требования

  см. в руководстве пользователя.

Инструменты

• Отвертка

Шаг 1. Проверьте напряжение в цепи

Как правило, цепь на 250 вольт и розетка на 40 ампер являются минимальными требованиями для установки электрической плиты для стабильной работы. Для проверки напряжения в розетке можно использовать детектор напряжения. Если вы заменяете старую электрическую плиту, цепь и розетка могут уже соответствовать этим требованиям. Если цепи на 250 вольт нет, ее должен установить лицензированный электрик.



Шаг 2. Проверьте шнуры питания

Шнуры питания на 250 В поставляются с 3- и 4-проводными моделями, которые подключаются к задней части печи в соответствующие порты с цветовой маркировкой.

• 3- и 4-проводные конфигурации содержат один черный провод, один красный провод и белый провод, который используется в качестве заземления.

• 4-проводные шнуры также содержат заземление зеленого цвета.

Maytag предлагает шнуры питания и аксессуары для печи, чтобы завершить установку.

Шаг 3: Проверьте соединения на задней панели печи

Всегда обращайтесь к руководству пользователя за конкретными инструкциями по необходимым электрическим цепям. Новые электрические плиты обычно имеют 4-проводное соединение.

При необходимости обратитесь к лицензированному электрику для настройки заземляющих соединений.



Шаг 4: Подсоедините шнур питания к задней части печи

В зависимости от вашего диапазона, подключите 3-проводные или 4-проводные конфигурации к соответствующим цветам.

• Для трехпроводного подключения убедитесь, что белый заземляющий провод подключен к центральному порту. Красный и черный провода будут с обеих сторон.

• Для 4-проводного подключения закрепите зеленый провод на зеленом разъеме заземления и соедините остальные провода с их портами.

• Убедитесь, что провода надежно закреплены, и установите на место крышку соединения проводов.

Шаг 5: Включите прибор в розетку

После подключения электропроводки отключите электрическую цепь в вашем доме, которая подключена к печи. Затем подключите шнур питания к электрической розетке.

Шаг 6: Вставьте плиту на место

Из-за большого размера и громоздкости большинства электрических плит осторожно вставьте ее на место вместе с другим человеком.

Приобретите электрические плиты Maytag

Выберите электрические плиты Maytag, размер и стиль которых соответствует вашим потребностям.

МЕР8800ФЗ

MER6600FB

Как установить газовую плиту за восемь шагов

С помощью нескольких инструментов, помощи другого человека и этого удобного руководства из восьми шагов установка газовой плиты может быть выполнена примерно за четыре-шесть часов. Всегда обращайтесь к руководству пользователя за конкретными инструкциями по установке Maytag 9.0109 ® газовая плита. Обратитесь к специалисту, если необходимо установить газопровод.

Что потребуется для установки газовой плиты

Работа с газовыми соединениями может быть сопряжена с риском. Если у вас возникнут вопросы или проблемы в процессе установки, обратитесь к специалисту по вопросам надежного обращения и подключения.

Принадлежности

• Встраиваемая или отдельно стоящая газовая плита

• Трубка газовой плиты или соединитель

• Желтый тефлон ^® лента для соединения труб, при необходимости

• Уличный отвод ½ дюйма на ½ дюйма

• Детектор утечки газа

Инструменты

• Разводной ключ

Шаг 1. Проверьте газовый соединитель или трубку

При замене газовой плиты всегда используйте новый газовый соединитель или трубку, чтобы предотвратить утечку газа. В руководстве пользователя будет указан конкретный тип необходимого разъема. Убедитесь, что длина разъема достаточна для подключения плиты и газового клапана. Как правило, соединители имеют диаметр приблизительно ½ дюйма.



Шаг 2. Выключите газ

Перед подключением или отключением прибора обязательно перекройте газовый кран на плите. В большинстве случаев поверните запорный вентиль на 90 градусов, чтобы выключить его. Если вы заменяете газовую плиту, отключите существующий прибор.

При возникновении проблем с газовым подключением или запорным клапаном обратитесь за помощью к специалисту.



Шаг 3. Оберните резьбу газового клапана

Оберните резьбу газового клапана желтым тефлоном ^® два раза по часовой стрелке, чтобы свести к минимуму риск утечки газа.



Примечание : Не используйте тефлоновую ленту ^® для обмотки трубопроводов или трубок сжиженного нефтяного газа. Обратитесь к руководству по установке и проконсультируйтесь со специалистом, если вы не уверены или у вас есть вопросы.

Шаг 4. Подсоедините газовую трубку

Подсоедините газовый соединитель или трубку к отверстию газового клапана.

Не вставляйте коннектор в газовую линию силой и убедитесь, что трубка не перекручена и имеет свободный ход.



Шаг 5. Подсоедините уличный отвод

Прикрепите уличный отвод к газовому отверстию на вашей плите.

• Вкрутите уличный отвод в газовое отверстие печи.

• Присоедините свободный конец уличного колена к свободному концу газового соединителя или трубки.

• Используйте желтую тефлоновую ленту для обертывания фитингов. Будьте внимательны, чтобы не перетянуть.

Шаг 6: Затяните гайки газового соединителя

На обоих концах газового соединителя затяните гайки на фитингах соединителя.

Шаг 7: Проверка на наличие утечек газа

В качестве меры предосторожности настоятельно рекомендуется обратиться к специалисту для проверки соединения на наличие утечек газа. Утечки газа не всегда можно обнаружить по запаху.

• Включите газ.

• Обрызгайте место соединения детектором утечки газа.

• При появлении пузырей выключите газ и немедленно обратитесь к специалисту.

Наконечник Maytag

Теплая вода, смешанная с мылом, может использоваться как альтернативный инструмент для обнаружения утечки газа.

Шаг 8: Вставьте газовую плиту в вырез

При условии отсутствия утечек газа установите плиту вместе с другим человеком.

Покупайте газовые плиты Maytag

Выбирайте газовые плиты Maytag по размеру и стилю в соответствии с вашими потребностями.

МГР6600ФБ

МГТ8800ФЗ

MGS8800FZ

Часто задаваемые вопросы по установке плиты

Ответы на часто задаваемые вопросы по установке газовых или электрических плит Maytag см. в приведенных ниже часто задаваемых вопросах.

Требуется ли для установки электрической плиты специальная электрическая розетка?

Да. Для установки и правильной работы электрических плит обычно требуется цепь на 250 вольт и розетка на 40-50 ампер. Если необходимая электрическая цепь отсутствует, ее должен установить лицензированный электрик. Полные инструкции по установке обычно содержат таблицу, чтобы определить, что необходимо, исходя из общей мощности вашей модели.

Существуют ли особые требования к установке газовой плиты, о которых я должен знать перед началом установки?

Для установки газовой плиты необходимо существующее газовое подключение. При отсутствии подключения к газу для установки необходимо вызвать специалиста.

Могу ли я заменить электрическую плиту на газовую или наоборот?

Электрические и газовые плиты могут заменять друг друга, если установлены и удобно размещены надлежащие газовые или электрические соединения. Помните, что для газовых плит требуется существующее подключение к газу, а для электрических плит нужна цепь на 250 вольт и розетка на 50 ампер. Однако, если подключение к газу или электрическая цепь отсутствуют, соответственно для каждого потребуется профессиональный монтаж.

Сколько стоит установить газовую плиту?

Maytag предлагает широкий выбор газовых плит для удовлетворения потребностей вашей семьи. Стандартные газовые плиты обычно стоят от 900 до 2100 долларов, в зависимости от модели. Стоимость профессионального монтажа может варьироваться.

Могу ли я получить помощь по установке печи?

Абсолютно! Часто задаваемые вопросы по устранению неполадок и удобные ресурсы, такие как руководства по установке и советы, помогут упростить процесс установки. Или позвольте Maytag справиться с этим проектом с бесконтактной доставкой и надежной профессиональной установкой.

Узнайте больше о диапазонах Maytag

^®

• Что такое кухонная плита? Вы когда-нибудь задумывались, что такое кухонная плита? Узнайте определение диапазона, чем они отличаются от других приборов и советы о том, что искать.

• Типы печей: руководство по сравнению Как же среди всего разнообразия печей выбрать ту, которая подходит для вашего дома? Узнайте о различных типах плит и сравните печи с нашим гидом.

• Руководство по покупке ассортимента 2023 г. Покупка ассортимента может преобразить всю вашу кухню. Воспользуйтесь этим руководством по покупке ассортимента, чтобы сравнить ассортимент и выбрать идеальную модель для своей кухни.

Была ли эта статья полезной? Передайте его на

Вентиляционная панель Faber Galileo | Galileo NG

Представляем Faber Galileo NG

Galileo назван в честь итальянского «отца современной физики». Благодаря своей инновационной и гениальной технике Faber объединяет мощную кухонную вытяжку и мостовую индукционную варочную панель, чтобы создать потрясающее современное дополнение к любому дизайну кухни. 9№ 0003

Galileo NG — это инновационное сочетание вытяжки и индукционной плиты в одном стильном устройстве. Вытяжка расположена в центре вентиляционной панели Faber Galileo и всасывает воздух вниз под столешницу, а затем выбрасывается наружу, что обеспечивает улучшенный обзор кухни, поскольку над ней нет вытяжки.

Индукционная плита имеет 4 конфорки. Каждую сторону варочной панели можно соединить с передней и задней зонами, чтобы создать очень большие и гибкие зоны приготовления пищи. Galileo имеет множество индукционных технологий, таких как автоматическая настройка, повышение мощности и таймер для каждой зоны.

Ультрасовременная вытяжная система Galileo NG имеет полностью водонепроницаемый двигатель, который будет продолжать работать в обычном режиме даже после намокания, а также легкодоступный резервуар для слива. Вытяжка закрыта съемной прочной чугунной крышкой, которая может выдерживать нагрев.

Компания Faber неустанно работала над созданием вентиляционной панели Faber Galileo, чтобы ее установка была максимально простой и гибкой. Galileo имеет одну из самых компактных конструкций двигателя на рынке для варочной панели с вентиляцией, что открывает больше полезного пространства под варочной панелью. Galileo имеет простую в установке систему воздуховодов и может легко рециркулироваться с помощью комплекта рециркуляции.

Пожалуйста, см. Наше видео на Galileo Venting Hob ниже:

Гибкая и легкая установка

Эта инновационная сбоявшаяся блюда и капюшон могут быть установлены в обстановку острова или в рабочую стойку против стены. Компактная конструкция двигателя, расположенная по центру и всего на 210 мм ниже столешницы, разработана таким образом, чтобы под ней можно было установить ящик или полки в стиле раковины. Вытяжка также была разработана для простого подключения к воздуховодам стандартных британских размеров, что делает Galileo по-настоящему универсальной кухонной вытяжкой.

Мощная вытяжка

Эта варочная панель с вентиляцией, известная своими передовыми технологиями вытяжки, была разработана, чтобы стать сильным соперником на рынке кухонной вытяжки. Galileo может похвастаться уровнем вытяжки до 700 м³ч, а также имеет автоматическую функцию, которая определяет уровень вытяжки в зависимости от уровня мощности варочной панели. Galileo имеет невероятный рейтинг энергоэффективности A+++, что делает его одним из самых эффективных и экологичных экстракторов Faber.

Индукционная плита

Faber Galileo NG имеет 4 индукционные зоны, которые также можно преобразовать в две удобные большие переходные зоны, предоставляя вам гибкую зону приготовления пищи.
