Искусственный стеновой камень, или как чаще его называют — шлакоблок, изготавливается методом вибропрессования бетонно-песчаной смеси в специальных формах, благодаря которым блоки получаются с различного объема пустотами внутри, что и обуславливает их отличные теплоизоляционные свойства и легкость. Немаловажным достоинством шлакоблока является и его довольно низкая себестоимость, что и привело к его популярности в среде строительства небольших зданий частными домовладельцами.

Размеры и правила расчета шлакоблока

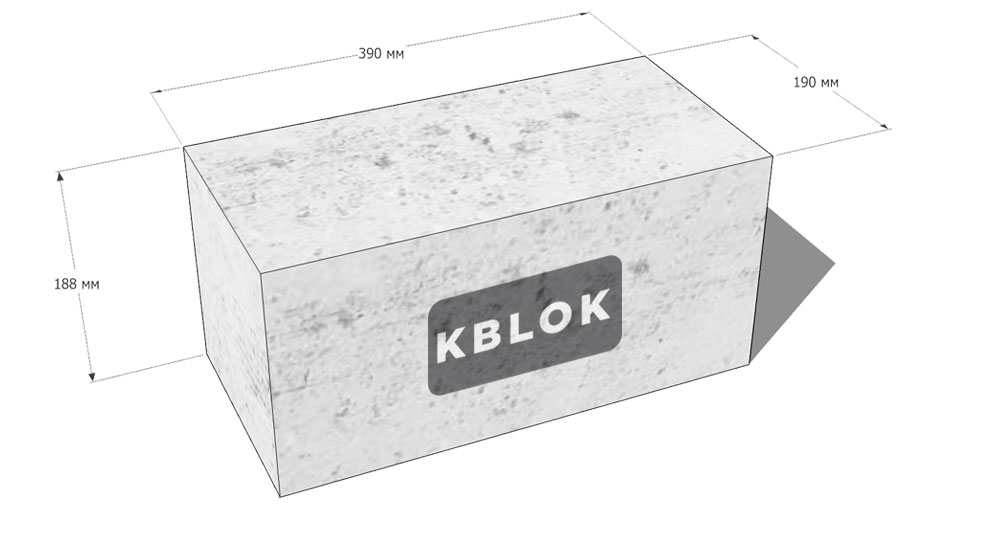

Перед началом строительства как правило производится расчет необходимого количества шлакоблоков, для чего необходимо знать его размеры. Итак, стандартный размер шлакоблока, который производится промышленным способом:

•  390 мм в длину;
• 190 мм в ширину;
• 188 мм в высоту.

По объему один стеновой камень эквивалентен 4-5 кирпичам. Менее распространены следующие размеры 400×200х200 мм и 395×195х195 мм. Собственно, это промышленные размеры но поскольку шлакоблоки часто изготавливаются самостоятельно (в этом нет ничего сложного) то форму можно сделать несколько иного размера, необходимого строителю. Стандартный размер остается неизменным — 390×190х188, но вот объем внутренних пустот может варьироваться так как указано на рисунке. Исходя их этого есть такие виды стенового камня: с пустотелостью 40%, 30% или 20%, а также полнотелые блоки, без пустот.

При расчете необходимого количества шлакоблоков мы пользуемся простой формулой: допустим, нужно соорудить стену в полблока. Для того, чтобы рассчитать площадь широкой грани блока, следует умножить длину блока на ширину, к примеру, 390×190 мм. Получается 74100 кв. мм или примерно 0, 074 кв. м.

Калькулятор количества блоков

1. Размеры жилого дома
Периметр (м)
Высота (м)
2. Архитектурные особенности
Если размеры дверей разные, то в поле «Количество внешних дверей (шт)» введите «1», в поле «Ширина одной двери (м)» — сумму длин всех дверей, в поле «Высота одной двери (м)» — сумму высот всех дверей
Количество внешних дверей (шт)
Ширина одной двери (м)
Высота одной двери (м)
Если размеры окон разные, то в поле «Количество окон (шт)» введите «1», в поле «Ширина одного окна (м)» — сумму длин всех окон, в поле «Высота одного окна (м)» — сумму высот всех окон
Количество окон (шт)
Ширина одного окна (м)
Высота одного окна (м)
3. Кладка

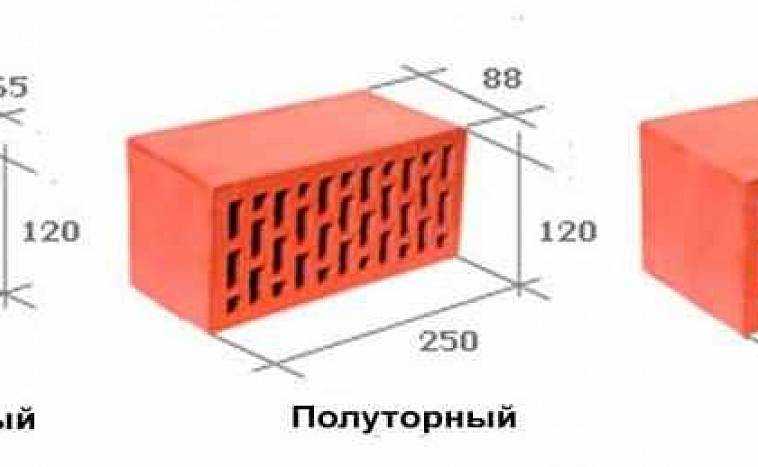

Вид кладки	Кирпич одинарный щелевойКирпич утолщенный щелевой (полуторный)Кирпич двойной, поризованный 2,1 NFБлок керамический поризованный 4,5NFБлок керамический поризованный 9 NFБлок керамический поризованный 10,7 NFБлок керамический поризованный 14,3 NFКирпич полнотелый одинарныйКирпич лицевой пустотелый одинарныйКирпич лицевой пустотелый утолщенныйБлок газосиликатный 19*29*59Блок газосиликатный 20*29*59Блок газосиликатный 40*25*60Керамзитобетонные блокКерамзитобетонные перегородка
Толщина кладки (м)
Толщина шва (раствора) (м)



 Чтобы рассчитать количество блоков на 1 квадратный метр стены, нужно разделить единицу на полученный результат, выраженный в кв. м.: 1 / 0,074 = 13,51. Округлив, мы получим цифру 14. Это количество блоков потребуется для сооружения 1 кв.м. стены здания. Далее умножаем 14 на площадь вашей стены, которую предполагается выложить, и получаем общее число блоков.

стены шлакоблок

Шлакоблок размеры стандарт | Сколько весит

Арболитовые блоки

Оглавление:

• Стандартные размеры шлакоблока
• Состав, вес и пропорции шлакоблока
• Плюсы, минусы и недостатки
• Как делать самостоятельно дома
• Сколько на поддоне блоков и полублоков
• Строительство шлакобетонных стен
• Стандарт и толщина шлакоблочных пескоблоков
• Характеристики и стандарт шлакоблока

Шлакоблоком называют разновидность кладочных блоков, которые используются при строительстве жилых, коммерческих здании, перегородок, заборов. В статье рассмотрим, что представляет собой шлакоблок, как делают, поговорим о его достоинствах и недостатках.

Шлакоблок, определение понятия

Материал считается изобретением отечественных специалистов, он появился в начале 20-го века. Шлакоблок представляет собой разновидность строительного камня, используемого при возведении разных конструкции, в частности, облегченного фундамента, колонн, межкомнатных перегородок. По отзывам он подходит как для частного, так и для коммерческого строительства.

Где используется?

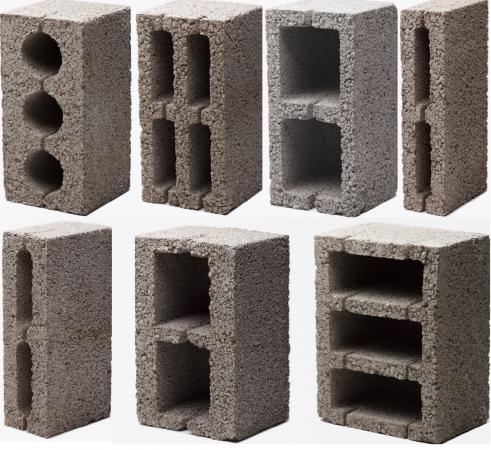

Готовые блоки применяются в разных целях, и отличаются по характеристикам. Согласно ГОСТ они делятся на:

1. Полнотелые блоки. В основе продукции лежит тяжелый наполнитель. Они имеют максимальную прочность на сжатие, из-за чего часто используются при возведении колонн, цокольных этажей, стен строения и т.д. Стоит отметить, что стены, сделанные из полнотелого шлакоблока, нуждаются в утеплителе. Материал не имеет пустот, а значит и теплопроводность, и плотность будет повышенной.
2. Пустотелые блоки могут быть использованы при укладке самонесущих стен, но они не подходят для постройки несущих конструкции. Они применяются как утеплитель или участвуют в создании межкомнатных перегородок во внутренней части помещения.
3. Перегородочные блоки. Они отличаются толщиной, уменьшенной в два раза, и применяются при необходимости заполнить пустоты в основных стенах, межкомнатных перегородках.
4. Облицовочные блоки. По сути, это разновидность облицовочного материала. Он имеет декоративный внешний вид, а сама поверхность может быть разного цвета и выглядеть как натуральный камень.

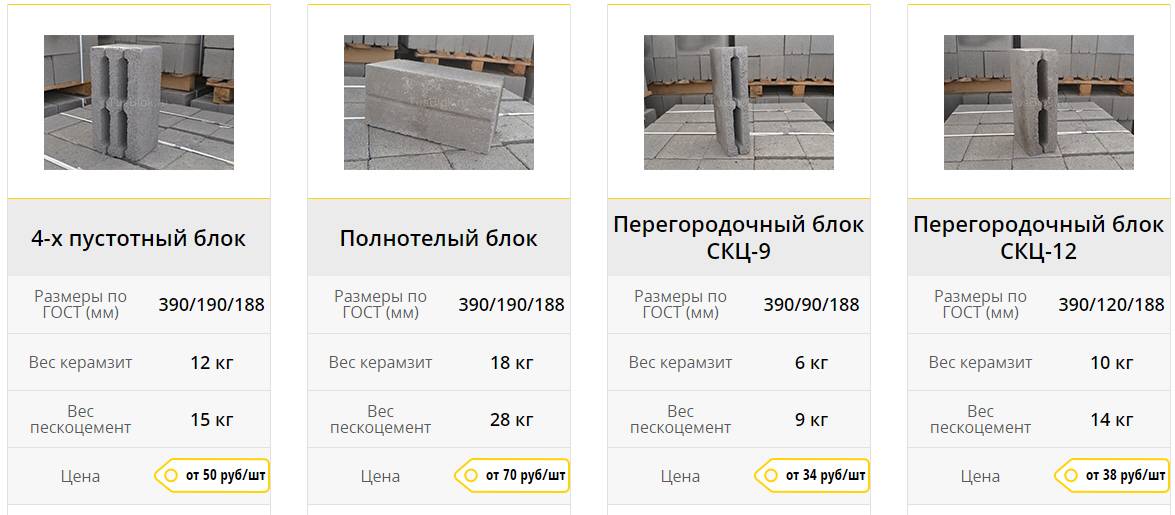

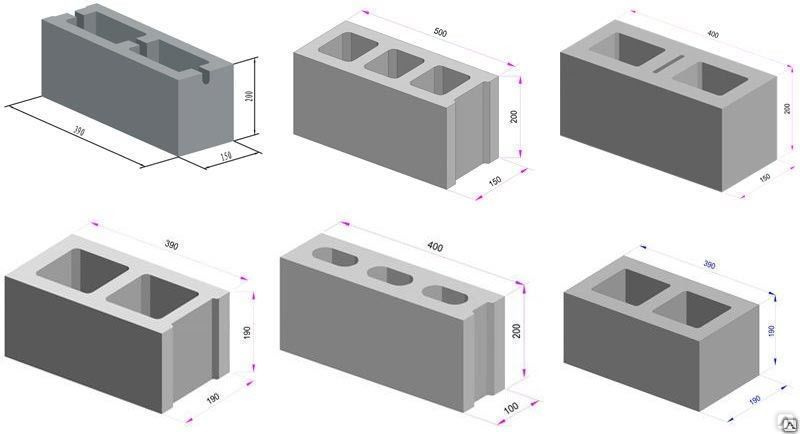

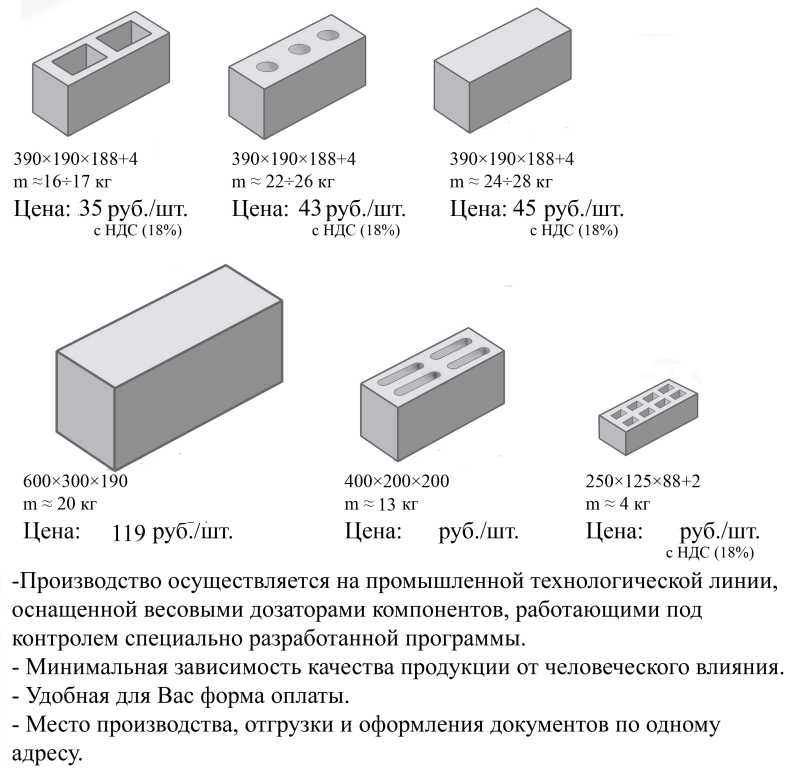

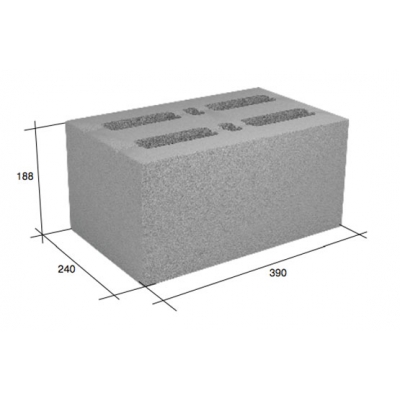

Стандартные размеры

длина х ширина х высота

• 390х190х188 мм (39х19х19 см) стеновой

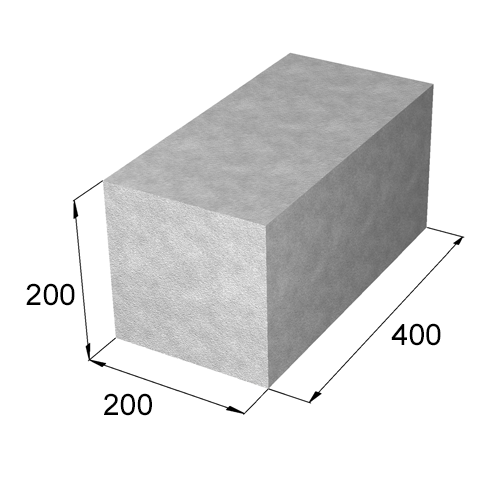

• 400х200х200 мм (40х20х20 см) стеновой
• 390х90х188 (39х9х19 см) перегородочный
• 400х100х200 мм (40х10х20 см) перегородочный

Технология производства

Основными материалами, использующимися при изготовлении шлакоблока, являются качественный цемент, вода и разные современные наполнители. Процесс делится на несколько этапов:

1. Вначале, все составляющие процесса загружаются в бетоносмеситель, где и перемешиваются.
2. Затем полученная смесь поступает в бункер вибропресса.
3. Далее ее загружают в матрицу, где формируются строительные блоки.
4. На последнем этапе блок вынимают из формы. Этот процесс происходит как в естественных условиях, так и в специальных пропарочных камерах.
5. Готовый продукт отправляется на склад для хранения, отсюда он поступит в продажу.

Жесткий раствор, используемый при вибропрессовании, позволяет шлакоблоку сохранить свою изначальную форму во время сушки. В естественных условиях готовые блоки сушат 3 дня, за это время шлакоблок становится довольно прочным. Стоит учесть, что во время сушки, блоки должны быть спрятаны от попадания прямых лучей. Кроме того, поскольку бетон должен сохранить определенный процент влаги, шлакоблок нужно полить водой через 5 часов после завершения производства. Окончательное затвердевание происходит в течение 1 месяца.

Достоинства и недостатки шлакоблока

Он относится к популярным строительным материалам, прежде всего из-за своей низкой стоимости и больших размеров, что позволяет сократить время возведения любой конструкции в несколько раз. Материал имеет свои плюсы и минусы. Из основных достоинств выделяют:

1. Доступность. Шлакоблок может показаться дорогостоящим материалом, но в конечном итоге вы сэкономите гораздо больше.
2. Отлично подходит для районов с сильным ветром и мест с постоянными осадками. Шлакоблок относится к крепким строительным материалам и способен выдержать даже сильный ураган или землетрясение. Стоит упомянуть, что на данную особенность влияет и правильно выполненные строительные работы. Шлакоблок придется укрепить армированным поясом.
3. Огнестойкость. Блоки являются предпочтительным материалом в регионах, где высока вероятность лесных пожаров. Пожаробезопасность шлакоблока и способность выдерживать высокую температуру находится на среднем уровне.
4. Долговечность. При правильной эксплуатации дома из шлакоблока могут прослужить до 50 лет. Конечно если, будет возможность найти и купить товар с чистым составом.
5. Бюджетная стоимость строительных работ. Поскольку цена шлакоблока довольно низкая, то и стоимость строительных работ будет невысокой.
6. Хорошая звукоизоляция. Шлакоблок отлично защищает от проникновения шумов с улицы. Но хуже изолирует, чем керамзитобетонные или арболитовые.
7. Морозостойкость. Материал отличается хорошей устойчивостью к морозам, от 15 до 50 циклов замораживания и оттаивания.

Стандартная толщина 190 мм (19 см), для Москвы и Московской области рекомендуется двойная кладка (х2) — 380 мм (38 см) и плюс 1-2 см вертикальный шов между рядами (можно оставлять воздушный зазор или перлитовой-теплой кладочной смесью).

Несмотря на все плюсы, есть и минусы, которых немало. К ним относятся:

1. Вес. Некоторые разновидности материала отличаются тяжелым весом, что затрудняет ход строительных работ. Менее прочный по сравнению с кирпичной кладкой.
2. Требует утепления, отделочные стройматериалы или плитка для облицовке могут отслаиваться через года после ремонта.
3. Внешний вид. При невозможности приобрести декоративную разновидность шлакоблока, стены из обычных блоков будут выглядеть скучно и некрасиво.
4. Сырость и влага. Материал не является влагоустойчивым и подвержен влиянию сырости, которая постепенно будет разрушать готовую конструкцию. Возможно появится грибок, особенно когда мастера строят без соблюдения строительных норм и правил (Снип).
5. Состав. Некоторые разновидности не являются безопасными для человека, поскольку в состав входит определенное количество вредных веществ.
6. Высота. Строительный камень непригоден для возведения надежных и высотных зданий.
7. Несоблюдение технологии. Нужно в точности соблюдать технологию кладки, любое отклонение может привести к плачевным последствиям. Многие кустарные станки производят шлакоблоки плохой геометрии и плотности. Марка прочности скачет от М50 до М75. Есть риски при строительстве несущих стен. Нет четких стандартов
8. Достаточно тяжело работать, делать отверстия. Сильно впитывает воду.
9. Геометрия. Блоки имеют несовершенную форму. Кроме того, неправильно залитые формы могут привести к прогибу будущего фундамента.
10. Шлак после химических отходов заводов или печей может быть токсичным.
11. Стоимость шлакоблока периодически меняется и поэтому расчет цен для строительного проекта может быть сложным.

Характеристики

Производство шлакоблока проходит с правилами, прописанными в ГОСТе, поэтому их размеры предопределены. Стандартный блок по размеру равен четырем кирпичам, но сегодня производители стали выпускать и шлакоблок нестандартных размеров, например, 39*19,5*19,5 или 40*20*20. В кубометре достаточно редко точно указывают количество шлакоблоков. Заманивают ценой и скидками, но скрывают информацию по категории и составу.

В основном он используется для постройки промышленных здании или объектов. Самодельные блоки могут быть любых размеров. Шлакоблок пустотелый, в основном востребован при возведении и стройки жилых помещении. Наличие полостей в плитах обеспечивает хорошую шумо- и теплоизоляцию например на кухне или в бане.

Полнотелый шлакоблок пригоден для применения только в теплых регионах. Из-за отсутствия пустот в плитах, тепло будет быстро улетучиваться, кроме того, полнотелые блоки имеют плохие шумоизоляционные характеристики, они тяжелее, что усложняет работу. Данная разновидность используется там, где предполагается наличие высокого трафика и механической нагрузки. Например, она подойдет для возведения крыльца гаража, в котором не нужна хорошая теплоизоляция.

Вес и состав шлакоблока

От выбранного наполнителя будет зависеть и цена шлакоблока. На прочность и срок эксплуатации, также влияет размер заполнителя. Поэтому рекомендовано использовать сырье мелкой фракции. Тогда стоимость готовых блоков будет выше, но если в качестве наполнителя были выбраны измельченные отходы, то и цена снизится в несколько раз. Цена и размер (длина, ширина и высота) шлакоблока взаимосвязаны. Пустотелые блоки имеют малый вес и сниженную теплопроводность, а их форма и варианты размещения могут быть самыми разными. Кроме того, декоративные блоки будут стоить дороже.

В среднем вес полнотелого шлакоблока может быть в пределах 25-28 кг, вес пустотелого –  18-23 кг, а пустотелого полублока – 10-13 кг.

Наполнители

При строительстве стен используются шлакоблоки, в состав которых входит песок, цемент и промышленные отходы — шлак. Такой материал будет иметь хороший срок эксплуатации и высокий уровень прочности. Но из-за низкой теплопроводности, стены придется утеплять. Помимо этого, в качестве наполнителя могут использоваться:

1. Доменный шлак.
2. Песок.
3. Опилки.
4. Пепел.
5. Гравий.
6. Щебень.
7. Доломит.

Эксплуатационные характеристики шлакобетонной фракции будут напрямую влиять на специфику готового изделия. Например, крупные фракции, типа керамзита, сделают блоки легкими, но тепло практически не будет поступать в готовые шлакоблочные конструкции. Чтобы шлакоблок имел высокую теплопроводность, используется отсев с мелкой фракцией, например, добавляют песок. При возведении жилых домов часто применяют шлакоблоки 40х20х20 с наполнителем из опилок и песка. Такие дома безопасны для человека благодаря экологичности материала, но обычно чувствительны к воздействию влаги. Также их непросто изготовить с прочностными характеристиками. Бывает дело добавляют мусор или металлические включения, стружку металлов, сухой цементный шлак.

Количество стеновых шлакоблоков на поддоне — 144 шт., в авто — 2448 шт. (М75) или 3168 шт. (М50)

Количество полублоков перегородочных на поддоне — 312 шт., на авто 6048-6552 шт.

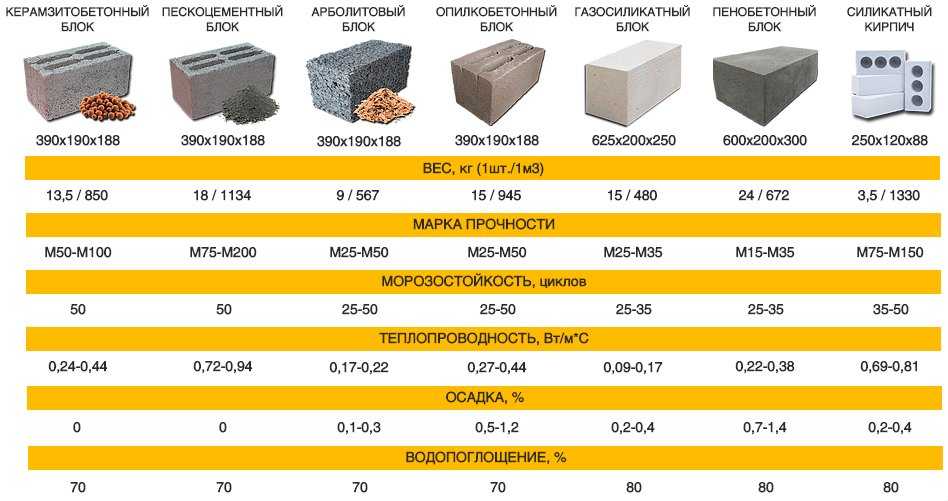

Различия с другими строительными материалами

Сегодня все чаще застройщики малоэтажных конструкции выбирают шлакоблок в качестве основного материала возведения стеновых блоков. Сравним его другими материалами:

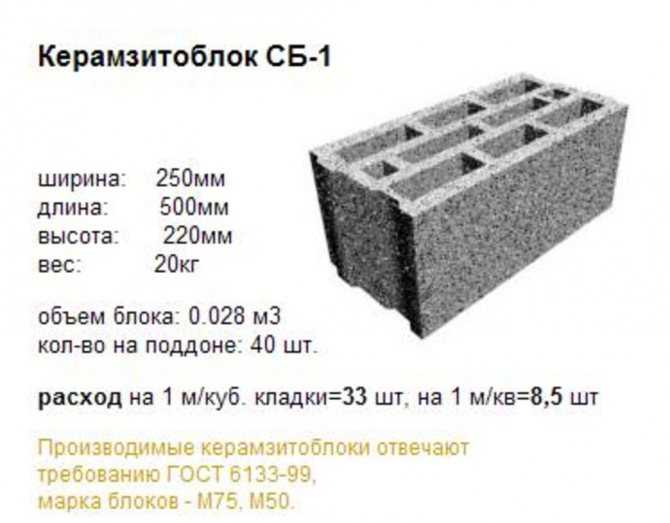

1. Пескоблок и керамзитоблок. Они производятся по той же технологии, что и шлакоблок, но показатели экологичности в несколько раз выше.
2. Песок и керамзит. Поскольку это натуральные компоненты, то в их составе нет никаких вредных веществ для человека, кроме того, керамзитоблок хорошо переносит влагу и сырость, в отличие от шлакоблока.
3. Газобетон, газоблок. Это строительные материалы с пористой поверхностью. Они проигрывают шлакоблоку по показателям твердости, но лучше удерживают тепло в доме и более устойчивы к морозам.
4. Пеноблок. Стандартный размер пеноблока составляет 8 кирпичей. Его цена гораздо ниже, чем у шлакоблока, кроме того, пеноблок проигрывает в плане веса и теплоизоляционных свойствах.
5. Кирпич. Шлакоблок по некоторым параметрам превосходит кирпич, но не по цене и прочности. Монолитные бетонные и деревянные решения (клееный брус) в средней служат дольше, но дороже.
6. Арболит более надежный, тёплый и экологичен, но также более дорогой.

Какую марку и размер выбрать?

Блоки под маркой «35», в основном используются для укрепления другого материала. Шлакоблок под маркой М-50 и М-75 используется при кладке стен и перегородок. Такие разновидности как М-100 и М-125 пригодны для подготовки основании различных построек. Маркировка также указывает на прочность — чем она выше, тем больше нагрузок сможет выдержать шлакоблок.

Несколько советов по выбору и укладке шлакоблоков

Они помогут минимизировать риск, связанный со строительным материалом:

1. Когда вы решили построить дом из шлакоблока, то сперва придется возвести высокий и крепкий фундамент. Рекомендовано выбирать ленточный вариант.
2. Поскольку стены, сделанные из шлакоблока, получаются довольно твердыми, то могут возникнуть проблемы с прокладкой труб и электричества. Тогда придется использовать специальную технику, поэтому желательно еще на этапе планирования продумать этот вопрос.
3. Выбирая блоки, стоит обратить внимание на наполнитель. Опилки, щебень, керамзит — это наполнители, которые безопасны и экологичны.
4. Проверьте целостность блоков перед покупкой. Помимо этого, уделите внимание и их форме. Чтобы со временем не началась усадка фундамента, они должны иметь правильную геометрическую форму.
5. Шлакоблок предпочтительнее перевозить на поддонах, но технология простого складирования также используется. Хранение материала происходит только на поддонах под навесом. В помещении не должно быть слишком сыро или влажно, пустотелые шлакоблоки укладывают пустотами вниз.
6. Качество материала можно проверить гвоздем на 15 мм, просто воткните его без помощи инструментов в блок. Если гвоздь беспрепятственно вошел, то значит, вы купили шлакоблок высокого качества.
7. Стоит также отметить, что шлакоблок, который был произведен без использования вибромашины, будет иметь низкую прочность. Он подходит для постройки нежилых здании с простой конструкцией. При изготовлении шлакоблока своими руками, нужно учитывать время застывания сырья и требуемые пропорции.
8. Толщина швов играет важную роль, когда вы возводите дом собственными силами. Если они окажутся слишком толстыми, более 15 см, то здание будет холодным, поскольку тепло будет уходить наружу.
9. Перед отделкой блоков, штукатурной смесью, строительный камень сначала подготавливают, иначе штукатурка просто отпадет.
10. Перед началом работ рассчитывают требуемое количество блоков.
11. Не рекомендовано также экономить на материале. Слишком дешевый шлакоблок может быть опасен для вашего здоровья.
12. Шлакоблок не нельзя использовать во влажном, тропическом климате.

Самостоятельное изготовление шлакоблока

Как уже говорилось ранее, чтобы получить блоки хорошего качества, нужно строго придерживаться технологии изготовления. Самостоятельное производство шлакоблока будет уместно, если требуются небольшие объемы. Чтобы начать изготовление на участве, у вас дома должно быть оборудование с вибропрессованием, которое превращает все компоненты смеси в один прочный блок и исключает из состава пузырьки с воздухом. Из средств и материалов вам понадобится:

• бетон марки М350 или М400;
• в качестве наполнителя лучше всего выбирать песок.

Что касается расхода материала, то при соотношении 1 к 7, одного мешка цемента хватит на создание 36 блоков, из которых получится 3 кв. м стены. Полезный расход компонентов, следующий:

• 2 части наполнителя;
• 1,5 части цемента;
• 0,5% воды от общего количества цемента;
• 7 частей шлака.

Во время изготовления, обращайте внимание на соотношение сторон. Даже мелкие, незаметные неровности могут усложнить строительные работы и проводят к браку. Немаловажное значение имеет сушка. Быстрая вибрация приводит к дополнительным трещинам, также не стоит оставлять шлакоблок сушить под солнцем. Переносить блоки можно уже на следующий день, однако твердыми они станут только через неделю, а на полное затвердевание уйдет месяц.

Как устранить недостатки шлакоблоков?

Шлакоблок обладает как рядом достоинств, так и недостатков. Чтобы их устранить рекомендовано воспользоваться следующими советами:

1. Чтобы придать эстетичный вид стенам, стоит выбирать декоративную разновидность покрытия строительного материала. Цветные шлакоблоки с керамзитом помогут освежить внешний вид и дизайн здания.
2. При желании предотвратить воздействие влаги на камень, отдельно необходимо дополнительно установить тепло- и гидроизоляцию.
3. Чтобы быть уверенным в безопасности материала, приобретайте шлакоблок только у проверенных поставщиков и нужно сравнивать образцы. Сегодня у многих компаний на рынке существуют собственные доступные сайты. Там можно посмотреть характеристики, содержание и доступное описание блоков, а также фото и видео.
4. Проектировать будущую систему коммуникации необходимо еще на раннем этапе строительства, это позволит заранее подготовить место для ее прокладки.

Можно ли повторно использовать шлакоблоки?

Готовое изделие может быть, как повторно использовано, так и переработано. Когда готовый блок находится в идеальном состоянии и на нем нет признаков износа, то его разрешено повторно использовать для другого проекта. С другой стороны, если строительный камень имеет серьезные признаки износа и трещины, его не рекомендовано повторно применять. Поврежденные шлакоблоки могут быть измельчены и смешаны с бетоном в качестве наполнителя, для создания другого материала.

По итогу, можно сказать, что шлакоблок обладает своими плюсами и минусами, которые нужно учитывать при выборе. Дешевый материал, неправильное обращение, плохие погодные условия и уход, могут снизить срок службы шлакоблока. Материал также должен быть выбран в зависимости от того, что вы хотите построить.

ТИПОВЫЕ РАЗМЕРЫ И ФОРМЫ БЕТОННЫХ ИЗДЕЛИЙ

ТЭК 02-01Б

ВВЕДЕНИЕ

Бетонная кладка является одним из самых универсальных доступных строительных материалов из-за большого разнообразия внешнего вида, который может быть получен с использованием бетонных кладочных элементов. Бетонные блоки изготавливаются разных размеров, форм, цветов и текстур для достижения ряда отделок и функций. Кроме того, из-за его модульной природы различные блоки бетонной кладки могут быть объединены в пределах одной стены для достижения различных текстур, рисунков и цветов.

Некоторые размеры и формы бетонной кладки считаются стандартными, а другие популярны только в определенных регионах. Местные производители могут предоставить подробную информацию о конкретных продуктах или о возможности изготовления нестандартных единиц.

РАЗМЕРЫ УСТАНОВКИ

Как правило, блоки из бетонной кладки имеют номинальные размеры лицевой стороны 8 дюймов (203 мм) на 16 дюймов (406 мм), доступны с номинальной толщиной 4, 6, 8, 10, 12, 14 и 16 дюймов (102, 152, 203, 254, 305, 356 и 406 мм). Номинальные размеры относятся к размеру модуля для планирования схемы соединения и модульной компоновки относительно дверных и оконных проемов. Указанные 3 размера блоков бетонной кладки обычно составляют 3/8 дюйма (90,5 мм) меньше, чем номинальные размеры, так что модуль 4 или 8 дюймов (102 3 или 203 мм) выдерживается с 3/8 дюйма (9,5 мм) швами строительного раствора. На рис. 1 показаны номинальные и указанные размеры бетонной кладки с номинальным размером 8 x 8 x 16 дюймов (203 x 203 x 406 мм). В дополнение к этим стандартным размерам у местных производителей бетонной кладки могут быть доступны блоки другой высоты, длины и толщины.

Стандартные технические условия для несущих бетонных блоков кладки, ASTM C90 (ссылка 1) — это наиболее часто упоминаемый стандарт для бетонных блоков кладки. АСТМ С90 включает минимальную толщину лицевой оболочки и стенки для различных размеров блоков бетонной кладки, как указано в таблице 1. Допускается, чтобы габаритные размеры блока (ширина, высота и длина) отличались на ± 3/8 дюйма (3,2 мм) от заданные размеры. При необходимости блоки могут быть изготовлены с более жесткими допусками, чем те, которые предусмотрены ASTM C90. ASTM C90 также определяет разницу между пустотелыми и полнотелыми бетонными кладочными элементами. Чистая площадь поперечного сечения сплошного блока составляет не менее 75% общей площади поперечного сечения.

В дополнение к блокам размеров, указанных выше, доступен бетонный кирпич, соответствующий ASTM C1634, Стандартным техническим условиям для бетонного облицовочного кирпича (ссылка 2), с широким диапазоном номинальных длин и высот; обычно с номинальной шириной 4 дюйма (102 мм) для облицовки шпоном. Бетонный кирпич может быть на 100 % полнотелым или полнотелым, при условии, что площадь сердцевины кирпича не превышает 25 % общей площади поперечного сечения.

Рис. 1—Номинальные и указанные размеры блока

Таблица 1—Минимальные требования к облицовке и стенке

ФОРМЫ БЛОКОВ

Формы блоков бетонной кладки были разработаны для широкого спектра применений. Некоторые распространенные конфигурации блоков показаны на рис. 2. Как правило, лицевые оболочки и стенки на бетонных блоках каменной кладки сужаются. В зависимости от формы стержня, используемой при изготовлении блоков, лицевые оболочки и стенки могут иметь конусообразную форму с расширением на одном конце или могут иметь прямой конус сверху вниз. Конус обеспечивает более широкую поверхность для раствора и облегчает работу каменщика.

Узлы с открытым концом позволяют накручивать узлы на арматурные стержни. Это устраняет необходимость поднимать блоки поверх арматурного стержня или продевать арматуру через стержни кладки после возведения стены. Связующие балки в стенах из бетонной кладки могут быть размещены либо путем вырезания части стенок из стандартного элемента, либо с использованием узлов скрепленных балок. Блоки соединительных балок изготавливаются либо с уменьшенными стенками, либо с «выбивными» стенками, которые удаляются перед размещением блока в стене. Горизонтальная арматура соединительной балки легко размещается в этих блоках. Блоки с перемычкой аналогичны блокам с соединительными балками, за исключением того, что нижняя часть блока сплошная, чтобы ограничить раствор до перемычки. Блоки перемычки доступны с различной глубиной, чтобы нести соответствующие нагрузки перемычки над дверными и оконными проемами. Блок створки имеет вертикальный паз, отформованный на одном конце, для размещения оконной створки. Блок створки можно укладывать с пазами, примыкающими друг к другу, для размещения предварительно отформованной прокладки контрольного шва. Универсальный или пропильный блок содержит два близко расположенных полотна в центре, а не обычное одиночное полотно. Это позволяет легко разделить блок на стройплощадке, получив два блока длиной 8 дюймов (203 мм), которые обычно используются рядом с отверстиями, на концах или в углу стены.

На рис. 3 показаны блоки, разработанные для конкретных применений на стенах. Блоки управляющих шарниров изготавливаются с одним охватываемым и одним охватывающим концами для обеспечения передачи поперечной нагрузки через регулирующие шарниры. Устройства с закругленным носом доступны с одинарным или двойным закругленным носом для смягчения углов. Блоки экрана доступны во многих размерах и моделях (ссылка 4). Типичные области применения включают наружные заборы, внутренние перегородки и проемы во внутренних стенах из бетонной кладки. Блоки со скошенными концами, образующие угол 45° с лицевой стороной блока, используются для формирования стен, пересекающихся под углом 135°. Элементы соседних рядов перекрываются, образуя бегущую связку в углу. Пилястры и колонны используются для легкого размещения стыка стена-колонна или стена-пилястра, оставляя место для вертикального армирования в центре пустоты.

Различные блоки бетонной кладки предназначены для повышения энергоэффективности. Эти блоки, примеры которых показаны на рис. 4, могут иметь уменьшенную площадь перемычек для уменьшения теплового потока через перемычки. Площади паутины можно уменьшить, уменьшив высоту или толщину паутины, уменьшив количество паутин или и то, и другое. Кроме того, внутреннюю лицевую часть устройства можно сделать толще обычной лицевой оболочки для увеличения накопления тепла и, следовательно, для дальнейшего повышения энергоэффективности. Изоляционные вставки также могут быть встроены в стандартные блоки бетонной кладки для повышения энергоэффективности.

Акустические блоки (рис. 5) гасят звук, тем самым улучшая шумоподавляющие характеристики внутреннего пространства. Акустические устройства часто используются в школах, промышленных предприятиях и церквях, а также в подобных помещениях, где требуется улучшенная внутренняя акустика.

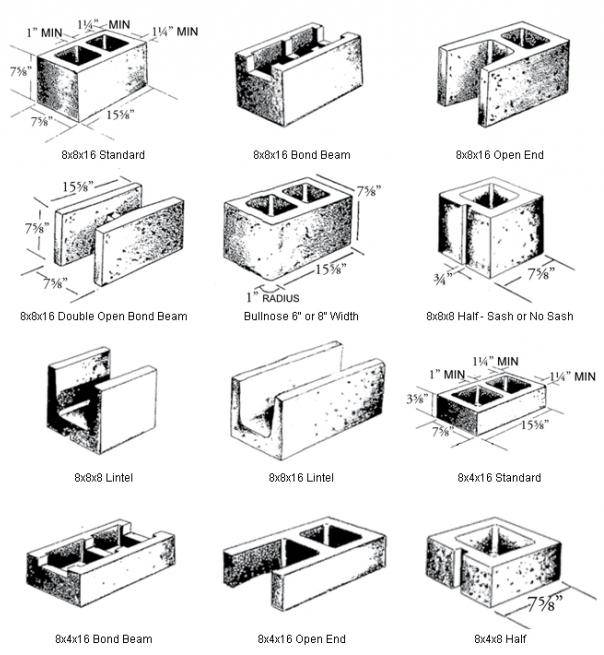

Рисунок 2—Типовые блоки бетонной кладки

Рисунок 3—Сапы специального назначения

Рисунок 4—Примеры блоков бетонной кладки, предназначенных для повышения энергоэффективности

0004

ОТДЕЛКА ПОВЕРХНОСТИ

Окончательный вид бетонной каменной стены может варьироваться в зависимости от размера блоков, формы блоков, цвета блоков и раствора, схемы склеивания и отделки поверхности блоков. Описанные выше блоки из бетонной кладки различных форм и размеров часто доступны с различной отделкой поверхности. Некоторые поверхности встраиваются в блоки в процессе производства, а другие наносятся отдельно.
Для получения дополнительной информации об архитектурной отделке поверхностей см. TEK 2-3A Архитектурные бетонные блоки (сноска 5).

ОБОЗНАЧЕНИЯ

A _nw = Нормализованная площадь стенки, дюйм ² /фут ₂ (мм ² /м ² )
5 мм fs 9005
t _w = минимальная толщина стенки, мм (дюймы)
W = номинальная ширина блока, мм (дюймы) 2016.

Стандартные технические условия на бетонный облицовочный кирпич, ASTM C1634-15, ASTM International, 2015.

Стандартные методы испытаний для отбора проб и испытаний элементов бетонной кладки и связанных с ними элементов, ASTM C140/C140M-16, ASTM International, 2016.

Стены из бетонной кладки, TEK 3-16A, Национальная ассоциация бетонщиков, 2016.

Блоки архитектурной бетонной кладки, ТЭК 2-3B, Национальная ассоциация бетонщиков, 2017.

NCMA TEK 02-01B, Редакция 2017 г. ТЭК.

Размер шлакоблока в соответствии со стандартом ASTM (4 дюйма, 6 дюймов, 8 дюймов, 10 дюймов и 12 дюймов)

Размер шлакоблока в соответствии со стандартом ASTM (4 дюйма, 6 дюймов, 8 дюймов, 10 дюймов и 12 дюймов) ) | типоразмер шлакоблока | номинальный и фактический размер шлакоблока | размеры блока CMU. заполнитель известен как шлакоблоки в Соединенных Штатах, Его другое название бетонный блок также популярно.0005 Размер шлакоблока в соответствии со стандартом ASTM (4″, 6″, 8″, 10″ и 12″) Филиппины. В Новой Зеландии и Канаде они известны как бетонные блоки. В Новой Зеландии их также называют строительными блоками. В Австралии блоки также называют блоками Бессера и кирпичами Бессера, потому что компания Бессера была крупным поставщиком машин для изготовления бетонных блоков. Клинкерные блоки используют клинкер в качестве заполнителя.

Бетонная кладка в краткой форме, представленная как CMU, изготовленная из бетона, смеси цемента, песка и воды или промышленных отходов, таких как угольная пыль, летучая зола, переработанный материал, зольный остаток и т. д. Существует форма бетонной кладки из шлакоблока , бетонные кирпичи, пустотелый шлакоблок, полнотелый бетонный блок, перемычка, бетонный носилочный блок, бетонные столбовые блоки, перегородочный бетонный блок, угловой бетонный блок, бетонный столбчатый блок.

В Соединенных Штатах шлакоблоки или бетонные блоки служат экономичным строительным материалом, и существует широкий спектр применения в строительстве для многих типов жилых, общественных и промышленных зданий. Из-за прочного и долговечного строительного материала архитектор и инженер рекомендуются для строительства дома, подпорной стены, барьеров безопасности и т. д., и это лучший выбор.

Номинальный и фактический размер шлакоблока

Шлакоблоки производятся различных размеров, они идентифицируются по их глубине, так что толщина стены, которая создает, например, 4″ CMU, обычно составляет 4″ в ширину, а 10″ CMU имеет ширину 10 дюймов, представленную как глубина × высота × длина, он также доступен в половинном размере, что помогает уменьшить потребность в резке шлакоблока на строительной площадке.

Номинальный размер шлакоблока представляет собой сумму размера блока и толщины раствора, шлакоблоки доступны во многих размерах, формах и размерах, в США используются наиболее часто, номинальный размер шлакоблока составляет 16 дюймов в длину на 8 дюйма в высоту и 8 дюймов в ширину, их фактический размер на 3/8 дюйма короче, что позволяет использовать строительный раствор, их фактический размер составляет 7 5/8 ″ × 7 5/8 ″ × 15 5/8 ″.

Стандартный размер шлакоблока

Шлакоблок должен соответствовать стандарту ASTM при изготовлении, что касается «стандартного размера шлакоблока», который чаще всего используется, стандартный размер шлакоблока составляет 16 дюймов в длину, 8 дюймов в высоту и 8 дюймов. глубина в дюймах, которая представлена ​​в дюймах как 8″×8″×16″ или в мм как 200 × 200 × 400 (глубина × высота × длина). Это номинальный размер стандартного шлакоблока, их фактический размер составляет 3/8 дюйма или на 10 мм короче, с учетом растворных швов, их фактический размер составляет 7 5/8″ × 7 5/8″ × 15 5/8″ или примерно 19 мм. 0 × 190 × 390 мм.

Высота шлакоблока :- Номинальная высота стандартного шлакоблока составляет около 8 дюймов. Полные шлакоблоки имеют ширину 8 дюймов, 8 дюймов в высоту и 16 дюймов в длину. Их номинальный размер представлен как 8″x8″x16″, что означает их ширину, высоту и длину соответственно. Однако их фактический размер будет на ⅜ дюйма меньше, оставляя место для соединения растворных швов.

Размер шлакоблока :- Наиболее распространенные размеры полных шлакоблоков составляют примерно 8 дюймов в ширину, 8 дюймов в высоту и 16 дюймов в длину. Их номинальный размер представлен как 8″x8″x16″, что означает их ширину, высоту и длину соответственно. Однако их фактический размер будет на ⅜ дюйма меньше, оставляя место для соединения растворных швов.

Размеры блока CMU : Как правило, блоки бетонной кладки или CMU имеют номинальные размеры лицевой стороны 8 дюймов (203 мм) на 16 дюймов (406 мм), доступны номинальные толщины 4, 6, 8, 10, 12 , 14 и 16 дюймов (102, 152, 203, 254, 305, 356 и 406 мм). В США стандартные размеры блока CMU составляют около 16 дюймов в длину, 8 дюймов в ширину и 8 дюймов в толщину.

2D и 3D Ghar ka Naksha banane ke liye sampark kare

Размеры шлакоблока: — полный размер шлакоблока, представленный шириной 4 дюйма, шириной 6 дюймов, шириной 8 дюймов, шириной 10 дюймов и шириной 12 дюймов, имеет длину 16 дюймов. и высотой около 8 дюймов, представленных как 4″×8″×16″, 6″×8″×16″, 8″×8″×16″, 10″×8″×16″ и 12″×8″×16 ″. Он также доступен с половинной длиной CMU 8 дюймов, шлакоблоки на 3/8 дюйма короче, что позволяет использовать растворные швы.

Размер шлакоблока :- Наиболее распространенный номинальный размер шлакоблока составляет 16 дюймов в длину, 8 дюймов в ширину и 8 дюймов в высоту или (203 мм × 203 мм × 405 мм). Однако их фактические размеры составляют 7 5/8″ × 7 5/8″ × 15 5/8″, а размеры шлакоблоков на 3/8 дюйма короче, что позволяет выполнять швы из раствора.

Размеры шлакоблока

Наиболее распространенные размеры шлакоблока составляют приблизительно 8 на 8 на 16 дюймов (203 мм × 203 мм × 405 мм).

Однако их фактические размеры составляют 7 5/8″ × 7 5/8″ × 15 5/8″, а размеры шлакоблоков на 3/8 дюйма короче, что позволяет выполнять швы из раствора.

Размер 4-дюймового полного CMU или шлакоблока – 4″×8″×16″ или 100 мм × 200 мм × 400 мм в ширину на 8 дюймов в высоту и на 16 дюймов в длину, что в дюймах представлено как 4 дюйма × 8 дюймов × 16 дюймов или 100 × 200 × 400 дюймов (ширина × высота × длина). Это их номинальный размер, их фактический размер на 3/8 дюйма короче, что позволяет использовать строительный раствор, имеет размеры 3 5/8″ × 7 5/8″ × 15 5/8″ или примерно 90 × 190 × 390 мм.

Размер 4-дюймовой половины CMU или шлакоблока – 4″×8″×8″ или 100 мм × 200 мм × 200 мм 8 дюймов в высоту и 8 дюймов в длину, что в дюймах представлено как 4 дюйма × 8 дюймов × 8 дюймов или 100 × 200 × 200 дюймов (ширина × высота × длина). Это их номинальный размер, их фактический размер на 3/8 дюйма короче, что позволяет использовать строительный раствор, имеет размеры 3 5/8″ × 7 5/8″ × 7 5/8″ или примерно 90 × 19.

0 × 190 мм.

Размер 6-дюймового полного CMU или шлакоблока – 6″×8″×16″ или 150 мм × 200 мм × 400 мм в ширину на 8 дюймов в высоту и на 16 дюймов в длину, что в дюймах представлено как 6 дюймов × 8 дюймов × 16 дюймов или 150 × 200 × 400 дюймов (ширина × высота × длина). Это их номинальный размер, их фактический размер на 3/8 дюйма короче, что позволяет использовать строительный раствор, имеет размеры 5 5/8″ × 7 5/8″ × 15 5/8″ или примерно 140 × 19.0 × 390 мм.

ТАКЖЕ ЧИТАЙТЕ:-

Размер шлакоблока по стандарту ASTM (4″, 6″, 8″, 10″, 12″

Сколько весит шлакоблок (4″, 4″) , 8″, 10″, 12″

Сколько весит бетонный блок (4″, 6″, 8″, 10″, 12″

Прочность на сжатие бетонного блока в Н/мм2 и кг /см2

Расчет блочной стены | Узнайте, сколько блоков вам нужно

Размер 6-дюймовой половины CMU или шлакоблока – 6″×8″×8″ или 150 мм × 200 мм × 200 мм

Обычно доступен, размер 6-дюймовой половины CMU или шлакоблока составляет 6 дюймов в ширину на 8 дюймов. в высоту на 8 дюймов в длину, что в дюймах представлено как 6 дюймов × 8 дюймов × 8 дюймов или 150 × 200 × 200 дюймов (ширина × высота × длина). Это их номинальный размер, их фактический размер на 3/8 дюйма короче, что позволяет использовать строительный раствор, имеет размер 5 5/8 ″ × 7 5/8 ″ × 7 5/8 ″ или примерно 140 × 190 × 190 дюймов в мм. .

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал на Youtube

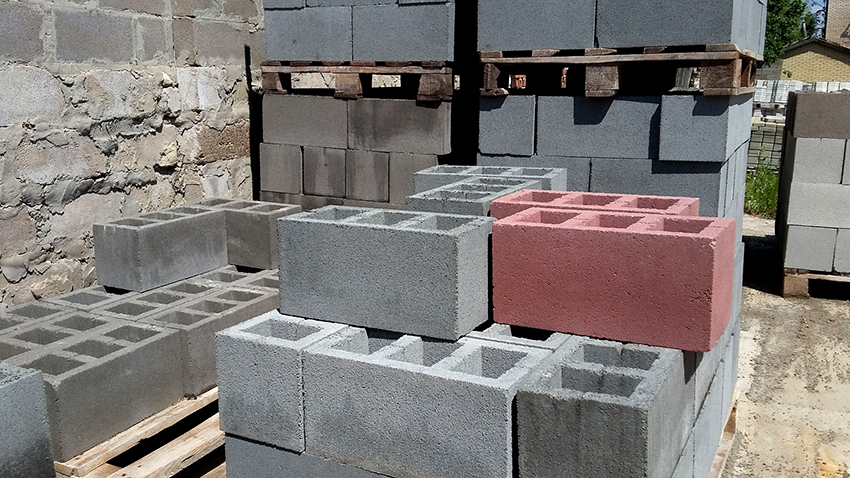

Размер 8″ полных CMU или шлакоблоков – 8″×8″×16″ или 200 мм × 200 мм × 400 мм CMU или шлакоблок имеет ширину 8 дюймов, высоту 8 дюймов и длину 16 дюймов, что в дюймах представлено как 8 дюймов × 8 дюймов × 16 дюймов или 200 × 200 × 400 дюймов (ширина × высота × длина). Это их номинальный размер, их фактический размер на 3/8 дюйма короче, с учетом швов из раствора, имеет размеры 7 5/8″ × 7 5/8″ × 15 5/8″ или примерно 190 × 190 × 390 мм.

Размер 8-дюймовой половины CMU или шлакоблока – 8″×8″×8″ или 200 мм × 200 мм × 200 мм 8 дюймов в высоту и 8 дюймов в длину, что в дюймах представлено как 8 дюймов × 8 дюймов × 8 дюймов или 200 × 200 × 200 дюймов (ширина × высота × длина).

Это их номинальный размер, их фактический размер на 3/8 дюйма короче, что позволяет использовать строительный раствор, имеет размеры 7 5/8″ × 7 5/8″ × 7 5/8″ или примерно 190 × 19.0 × 190 мм.

Размер 10-дюймового полного CMU или шлакоблока – 10″×8″×16″ или 250 мм × 200 мм × 400 мм 8 дюймов в высоту и 16 дюймов в длину, что в дюймах представлено как 10 дюймов × 8 дюймов × 16 дюймов или 250 × 200 × 400 мм (ширина × высота × длина). Это их номинальный размер, их фактический размер на 3/8 дюйма короче, что позволяет использовать строительный раствор, имеет размеры 9 5/8″ × 7 5/8″ × 15 5/8″ или примерно 240 × 19.0 × 390 мм.

Размер 10-дюймовой половины CMU или шлакоблока – 10″×8″×8″ или 250 мм × 200 мм × 200 мм 8 дюймов в высоту и 8 дюймов в длину, что в дюймах представлено как 10 дюймов × 8 дюймов × 8 дюймов или 250 × 200 × 200 дюймов (ширина × высота × длина). Это их номинальный размер, их фактический размер на 3/8 дюйма короче, что позволяет использовать строительный раствор, имеет размеры 9 5/8″ × 7 5/8″ × 7 5/8″ или примерно 240 × 19.

0 × 190 мм.

ЧИТАЙТЕ ТАКЖЕ :-

Стандартная ширина дороги | стандартная ширина дорожного полотна

Стандартный уклон крыши в градусах, соотношение & дробь для дома

Типоразмер 1ВНК, 2ВНК, 3ВНК & 4-комнатная квартира в Индии

Стандартный размер лестницы для жилых помещений & коммерческое здание

Стандартный размер окна для жилого дома

Размер 12-дюймового полного CMU или шлакоблока – 12″×8″×16″ или 300 мм × 200 мм × 400 мм дюймов в высоту и 16 дюймов в длину, что в дюймах представлено как 12 дюймов × 8 дюймов × 16 дюймов или 300 × 200 × 400 дюймов (ширина × высота × длина). Это их номинальный размер, их фактический размер на 3/8 дюйма короче, что позволяет использовать строительный раствор, имеет размеры 11 5/8″ × 7 5/8″ × 15 5/8″ или примерно 290 × 190 × 390 мм. .

Размер 12-дюймового половинного блока CMU или шлакоблока – 12″×8″×8″ или 300 мм × 200 мм × 200 мм 8 дюймов в высоту и 8 дюймов в длину, что в дюймах представлено как 12 дюймов × 8 дюймов × 8 дюймов или 300 × 200 × 200 дюймов (ширина × высота × длина).
