Ширина лесов строительных: Леса рамные ЛРС-60

Размеры строительных лесов — рамные, хомутовые, клиновые, штыревые

Размеры рамных лесов строго стандартизированы. Они собираются из отдельных унифицированных деталей в общую модульно-каркасную конструкцию. Каждый элемент строительных лесов, будто стойка, ригели, ограждения или настил, изготовляется на специальном оборудовании, в соответствии с ГОСТ 27321-2018 и СНиП 12-04-2002. Конструкция лесов подразделяется на несколько видов, каждый из которых обеспечивает необходимые эксплуатационные характеристики при решении той или иной производственной задачи. Стандартизация по типу производства и размерам деталей позволяет создать строительные леса универсального применения. Унифицированное оборудование проще собирать, ремонтировать и рассчитывать под нужный объект и производственную задачу.

Особенности производства рамных лесов

Рамные леса отличаются использованием облегченных стальных труб и соединяющих диагональных элементов типовых размеров. Этот тип строительной конструкции чаще других применяют в производственных задачах обычной сложности. Стандартизация сборных деталей фиксированных размеров упрощает процесс монтажа и демонтажа лесов. А ее секции всегда одинаковы и могут иметь следующий типовой размер:

• длина секции (шаг): 2/2.5/3 метра;
• высота секции – 2 метра;
• ширина секции – 1 метр.

Общая прочность конструкции обеспечивается использованием трубчатых опор и горизонтальных связей нужного диаметра и толщины стенки. Эти параметры выбираются исходя из габаритов объекта строительства и высоты рабочей зоны. Рамные леса типа ЛРСП-30 позволяют проводить ремонтные работы на высоте до 30 метров. Диаметр труб конструкции составляет 42 мм, а стенка имеет толщину в 1.5 мм. Другой тип рамных лесов (ЛРСП-100) отличается более высокими прочностными характеристиками и возможностью проводить работы на высоте более 30 метров. Это достигается благодаря стальным несущим опорам с более высокими характеристиками (48/3 мм).

Модульная конструкция обеспечивает рамным лесам мобильность в использовании. Типовые размеры предполагают возможность быстрого добавления секций либо перемещения оборудования на другую область строительной площадки. Конструкция продумана таким образом, чтобы строительные леса было удобно хранить, транспортировать и использовать при решении любых производственных задач.

Особенности производства штыревых лесов

Штыревые леса отличаются от рамных прежде всего тем, что не имеют модульной конструкции. В собранном состоянии представляют собой каркас из стоек, ригелей, башмаков и связующих. Монтаж конструкции осуществляется посредством трубчатых элементов, на которые навариваются штыри. Простая конструкция и минимум компонент сделали ее широко распространенной в советское время.

Габаритные размеры строительных лесов штыревого типа также стандартизированы и отражены на типовых чертежах. Этот вид конструкции подразделяют на несколько подвидов, различающихся высотой рабочей зоны и эксплуатационными характеристиками:

• ЛШ-50. Строительные леса, используемые для объектов с максимальной рабочей высотой до 50 метров. Для изготовления используют стальные трубчатые элементы с размером (48/3 мм). Высота такой секции составляет 2 метра, а длина варьируется от 1.5 до 3 метров. Ширина прохода также может изменяться в пределах 1-2 метров.
• Э-507. Леса этой конструкции используются на фасадах, где высота не превышает 60 метров. Для изготовления применяют трубчатые элементы 57 диаметра, имеющие стенку с толщиной в 3.5 мм. Расстояние между соседними стойками стандартизировано и составляет 1.6 метра.

Штыревые (они же ригельные) строительные леса повсеместно зарекомендовали себя как надежное решение с большим сроком службы. Простая сборка и высокий индекс удельной нагрузки позволяют использовать их в сложных эксплуатационных условиях на высоте более 30 метров.

Особенности производства хомутовых и клиновых лесов

Хомутовые леса и металлоконструкции с клиновым замком используют при работах с объектами любой сложности и геометрией поверхности. На практике часто прибегают к их комбинации, что еще больше расширяет универсальность конструкции и обеспечивает ее высокие эксплуатационные характеристики.

Строительные леса с использованием клинового замка могут быть двух типовых размеров, что и определяет максимальную высоту рабочей зоны:

• ЛСК – 60. Рассчитаны для использования на высоте до 60 метров. Для изготовления используются вертикальные и горизонтальные трубы 48 диаметра, имеющие стенки в 2 мм.
• ЛСК – 100. Могут использоваться для производственных работ на фасадах с высотой до 100 метров. Производятся из прочных труб, диаметром 48 мм и увеличенной толщиной стенки в 3 мм.

Клиновые леса имеют фиксированную высоту секций – 2 метра с длиной 2 или 3 метра. Ширина прохода варьируется в зависимости от габаритов объекта и может составлять от 1 до 3 метров.

Леса хомутового типа считаются наиболее прочными и надежными среди всех типов конструкций. Поэтому сфера их применения не ограничивается ремонтом фасадов, их используют также для возведения стадионов, постройки и ремонта зрительских трибун и т.д. Типовые размеры и материал секций определяются максимальной рабочей высотой. По этому показателю выделяют:

• ЛХ-30. Собираются опорных труб диаметра 42 мм и толщиной стенки 3 мм. Связующие элементы изготовляются из таких же труб, но толщиной 2 мм. Секции имеют 2 метра в высоту, 1 в ширину и 3 метра в длину.
• ЛХ-60. Производятся из материалов аналогичных тем, которые используются в ЛХ-30. Ключевое отличие – длина секций, которая в данном виде конструкции составляет 2.5 метра.
• ЛХ-80. Наиболее прочные из всех представленных типов конструкций. Для изготовления секций используются утолщенные трубы большего диаметра (57/3 мм). Размеры секции в целях уменьшения удельных нагрузок также уменьшены и составляют: 2 метра в длину и высоту, 1.5 метра в ширину.

Клиновые и хомутовые типы строительных лесов относятся к профессиональному оборудованию. Их сборка, монтаж и последующий демонтаж должны осуществляться квалифицированным персоналом.

Характеристика/тип	Рамные	Штыревые	Хомутовые	Клиновые
Максимальная выс.	До 60	До 60	До 60	До 80
Сфера использования	Отделка фасадов	Отделка фасадов, кирпичная и каменная кладка	Отделка фасадов, кирпичная и каменная кладка, возведение объектов сложной формы	Отделка фасадов, кирпичная и каменная кладка
Диаметр и толщина стенок, мм	42х1,5 (высота до 30 м) —— 48х3 (высота более 30 м)	48х3 (ЛШ-50) —— 57 х 3,5 (Э-507)	57 х 3	48 х 3
Применение на объектах сложной формы	нет	нет	да	нет
Возможность использования на фасадах со сложной геометрией поверхности	нет	да	да	да
Максимальная длина секции, м	3,3	4,2	5	3
Размер одной секции (Д х Ш х В), м	3х1х2	3х1,6х2	3х3х2	3х1х2

Леса строительные, размеры

Главная » Оборудование » Леса строительные, размеры

Строительные леса — отличный помощник при любом из видов строительства и ремонта, как внутри помещения, так и для наружных работ. Говорят, что ещё со времён Древнего Египта использовали подобные конструкции, но мнения учёных по этому вопросу расходятся, ещё говорят, что египтяне строили безо всяких лесов, но нам такие технологии пока недоступны. Поэтому когда заходит разговор о высотных работах, единственным вариантом остаётся подбор строительных лесов.

Содержание:

1. Строительные леса, что это такое
2. Деревянные строительные леса
3. Рамные и штыревые строительные леса. Основные параметры
4. Вышка–тура, особенности и параметры
5. Клиновые и хомутовые леса

Строительные леса, что это такое

Логически понятно, что строительные леса так называют потому, что в основном их изготавливали из лесоматериалов. Ещё тогда, когда обработка металлов была недоступна в широком кругу. Строительные леса представляют собой максимально надёжную конструкцию, которая позволяет подняться на определённую высоту и проводить там определённый вид работ, прихватив с собой необходимый инструмент и расходный материалы.

Сегодня мы рассмотрим основные виды лесов, которые производятся в условиях предприятий, а также некоторые виды, которые можно изготовить своими руками. Кроме того, будет полезно узнать нормативы и правила, по которым строятся леса на производстве и даже при самостоятельной постройке, их обязательно нужно учитывать. От этого зависит наша безопасность.

Деревянные строительные леса

Самый простой, дешёвый и доступный материал пока что древесина. Поэтому и леса из дерева считаются самыми доступными по цене и достаточно простыми в изготовлении. Нам не так повезло в этом плане, как азиатам, потому что у них материал для строительных лесов растёт на каждом шагу — лучше бамбука для этого дела и придумать что-то тяжело. Он лёгкий и очень прочный, даст фору даже нашим твёрдым породам по одной простой причине — трубчатое жёсткое сечение.

Деревянные леса, построенные из обрезной доски толщиной 50 мм вполне выдерживают рабочего с инструментами и материалами. Главное — это правильно рассчитать треугольники (а это самая жёсткая фигура и на ней строится весь деревянный каркас. Сам настил, на котором будет стоять мастер, может быть изготовлен из доски толщиной 25 мм и шириной около 100 мм. Каркас из нескольких треугольников сбивают из доски более прочной, а настил устраивают из 25-ки. Практика показала, что наиболее удобным вариантом самодельных лесов становятся конструкции длиной 60-100 см а ширина не более 50 см. Это связано с удобством перемещения внутри здания, но при работе снаружи используют и более крупные леса строительные Размеры остальных конструкций рассмотрим далее.

Рамные и штыревые строительные леса. Основные параметры

Всем хороши деревянные леса, но они не могут похвастать ни такой свободой в трансформации, ни прочностью, ни мобильностью. Для профессионалов, да и не только для них, промышленность разработала несколько видов строительных лесов, стоимость которых выше деревянных в разы, но также в разы они превосходят деревянные по сроку службы и универсальности.

1. Рамные леса. Исходя из названия, они состоят из готовых рам, которые собираются в секции. Рамные леса не слишком тяжёлые, поскольку собраны из полых труб, очень быстро монтируются и демонтируются. Размеры их приведены в таблице, можно добавить только, что различаются они не только высотой установки, но и толщиной стенки трубы и её диаметра. Диметр может быть 42 и 48 мм, а толщина стенки 1,5 и 3 мм. Эти конструкции используют как внутри, так и снаружи помещения, а расчетная выдерживаемая нагрузка вес у всех лесов примерно одинакова — около 200 кг.

1. Штыревые леса. Более гибкая конструкция в том смысле, что её можно использовать при работе со сложными геометрическими формами стен. Особенность конструкции состоит в том, что никаких секций там нет, а сборка проводится состыковкой штырей с проушинами или отверстиями в вертикальных несущих трубах. Нет никакого крепежа и это делает их монтаж и разборку оперативными.

Вышка–тура, особенности и параметры

Особенностью таких конструкций считается возможность проведения работ на малых высотах и, возможно, в ограниченном пространстве. Вышки собирают из алюминиевого профиля или труб, а также из стальных элементов с тонкой стенкой. Их применяют при отделке или фасадных работах, не связанных с большой высотой. Часто такие леса комплектуются колёсами и стопорами для них для удобства перемещения. Как видно их приведённой таблицы, максимальная высота для таких конструкций не превышает шести метров.

Клиновые и хомутовые леса

Самые сложные и высокие конструкции, которые позволяют работать на максимальной высоте — это клиновые и хомутовые.

1. Клиновые – конструкции из металла, а клиноподобные элементы служат креплением. Это позволяет клиновой конструкции выдерживать высокие нагрузки, при этом работать на большой высоте. Часто такие леса оборудуются сеткой или поручнями. Благодаря клиновому способу соединения есть возможность работать с поверхностями нестандартных конфигураций. Диаметр проката, используемый для неё – 48 мм. Это очень надёжная, но и вместе с тем, самая сложная в сборке конструкция, которая кроме высокой прочности позволяет работать на сложном рельефе.
2. Леса строительные хомутовые отличаются тем, что все их детали фиксируются при помощи резьбовых соединений и хомутов, который не привязан к определённой плоскости, поэтому также позволяет работать с нестандартными профилями поверхностей и на сложном рельефе. Такие леса изготовлены из стальных труб диаметром от 42 до 60 мм со толщиной стенки от двух миллиметров.

Учитывая специфику работы, можно запросто выбрать конструкцию лесов, позволяющую быстро и качественно, а самое главное, безопасно выполнить любую работу. Удачного строительства!

Строительные леса хомутовые, рамные, клиновые, штыревые. СЛ Систем

Леса строительные хомутовые

Леса данного типа изготавливаются из труб, имеющих диаметр от 42 мм. До 60 мм., а также толщину стенки трубы равную от 2 мм. до 3.5 мм.

Расчёт комплекта

Подберём подходящии модели лесов. Рассчитаем необходимое кол-во и стоимость комплекта.

---

Рассчитать комплект

---

Получить прайс-лист

Технические характеристики хомутовых лесов

	для отделочных работ	для кирпичной кладки
Максимальная высота лесов (м)	60,0	20,0
Высота рабочего яруса (м)	2,0	2,0
Шаг стоек вдоль стены (м)	1,5 / 2,0 / 2,5 / 3,0	1,5
Допускаемая максимальная рабочая нагрузка (кгс/м2)	300 / 260 / 230 / 200	250
Ширина яруса (прохода) (м)	1,5	1,5

В Российской Федерации существует ряд государственных стандартов, которые затрагивают технологию изготовления и конструктивные особенности хомутовых строительных лесов. Леса данного типа изготавливаются из труб, имеющих диаметр от 42 мм. До 60 мм., а так же толщину стенки трубы равную от 2 мм. до 3.5 мм.

Хомуты у лесов делятся на глухие (не поворотные) и поворотные, которые отличаются друг от друга своим предназначением: глухие хомута выполняют более универсальную функцию — соединение вертикальных и горизонтальных части конструкции, в то время как поворотные хомуты способны соединять элементы по диагонали.

Преимущества хомутовых лесов

— Высокая грузоподъемность (200-300 кг в зависимости от шага стоек, установленных вдоль фасада).

— Значительная максимальная высота (60 метров для отделочных и 20 метров для кладочных работ).

— Возможность создания конструкции любой конфигурации, что позволяет проводить ремонтно-отделочные, реставрационные и кладочные работы на сложных объектах.

— Надежность конструкции и полная безопасность рабочих, находящихся на лесах. На настиле можно безопасно разместить материалы, инвентарь, инструменты.

Леса строительные ЛСПХ-60

Макс.высота: 60 метров

Шаг яруса: 2 метра
Ширина прохода: 1,5 метр
Допустимая нагрузка:
от 200 до 300 кг на 1 м2

Данную модель отличает крепеж элементов конструкции — хомут, который позволяет не привязываться к размерам конструкции.

---

Заказать

Леса строительные штыревые

Расчёт стоимости возможен только после изучения проекта. На стоимость влияют высота объекта.

Расчёт комплекта

Подберём подходящии модели лесов. Рассчитаем необходимое кол-во и стоимость комплекта.

---

Рассчитать комплект

---

Получить прайс-лист

Параметры штыревых лесов

Максимальная высота установки лесов — 50 м.

Кратность лесов по длине фасада — 1,5 / 2 / 2,5/ 3 м.

Глубина лесов — 1 / 1,2 / 1,5 / 2 / 3 м.

Шаг рабочего яруса по высоте — 2 м.

Количество ярусов настилов (не менее, шт.) — 3 шт.

Несущая труба — 48*2 мм.

Нагрузка на леса при каменной кладке, кг/м2 — 500 кг/м2

Нагрузка на леса при фасадных работах — 200, кг/м2

Максимальная высота установки лесов — 100 м.

Кратность лесов по длине фасада — 1,5 / 2 / 2,5/ 3 м.

Глубина лесов — 1 / 1,2 / 1,5 / 2 / 3 м.

Шаг рабочего яруса по высоте — 2 м.

Количество ярусов настилов (не менее, шт.) — 3 шт.

Несущая труба — 57*3 мм.

Нагрузка на леса при каменной кладке, кг/м2 — 1000 кг/м2

Нагрузка на леса при фасадных работах — 200, кг/м2

Штыревые строительные леса актуальны в сфере проведения работ с большими нагрузками, благодаря высоким показателям прочности при максимально высокой рабочей загрузке до полутонны на квадратный метр. Чаще всего штыревые леса используются для проведения кладочных работ и при выполнении фасадных отделок.

Преимущества штыревых лесов

Для проведения работ по отделке и ремонту любой сложности наиболее оптимальным вариантом оборудования являются строительные штыревые леса. Они представляют собой стоечно-трубчатую систему и обладают следующими преимуществами:

— Универсальное соединение горизонтальных и вертикальных элементов.

— Максимальные нагрузки при необходимых высотах.

— Полимерное покрытие порошковыми красками.

— Тщательная подготовка поверхности конструкции.

Обратная связь

Отправьте свой вопрос, комментарий, или предложение, и мы оперативно ответим Вам.

Нужна помощь в выборе? Наш специалист готов проконсультировать онлайн.

Заказать звонок

Доставка в любой город России

Продукция всегда в наличии

Вся продукция сертифицирована

Гибкая система скидок партнерам

Профессиональные консультации

Качество застраховано

Наверх

Размеры строительных лесов.

Назначение инвентарных строительных лесов и их разновидности

ГлавнаяРазноеРазмеры строительных лесов

Леса инвентарные (строительные) — что это такое, размеры, установка

Наружные отделочные работы, производящиеся на высоте, требуют использования соответствующих приспособлений, способных обеспечить эффективность и безопасность. Оптимальным вариантом в таких случаях становятся инвентарные леса, создающие рабочие площадки на определенных отметках.

Назначение и общее описание инвентарных лесов

Рост человека позволяет обрабатывать поверхности на высоте максимум 2 метра, поэтому для производства работ на более высоких участках нужны какие-то подмостки или площадки.

Конструкция строительных лесов

Подмостки собираются на месте и способны образовать пространственные сооружения с единой структурой любой необходимой высоты. Они обеспечивают размещение людей, рабочих материалов или инструментов. Конструкция должна быть максимально прочной, устойчивой и надежной.

По окончании работ они оперативно разбираются и вывозятся на другой объект или на место хранения, что требует возможности быстрого развертывания или демонтажа. Использование термина «инвентарные» означает официальное происхождение сооружения, изготовленного с соблюдением всех требований ГОСТ и техники безопасности.

Где используют инвентарные леса

Основная область применения инвентарных лесов — наружные фасадные работы. Возможно применение внутри зданий, при отделке высоких помещений, залов. Используются для отделки стен или потолков, ремонтных, восстановительных, реставрационных работ. Приспособления для высотных работ подобного типа активно используются в:

• судостроении;
• нефтяной промышленности;
• шоу-бизнесе;
• в качестве стеллажей или опорной опалубки.

Применение строительных лесов для строительства аэропорта

Размеры трубчатых инвентарных лесов

Наиболее распространенным типом являются приспособления, основой для которых служат металлические трубы. Такой вариант является наиболее надежным, доступным и ремонтопригодным. Размеры трубчатых лесов обусловлены их конструкцией, которых существует несколько разновидностей.

Характеристики инвентарных высотных приспособлений рамного типа:

Параметр/марка	ЛРСП-30	ЛРСП-60	ЛРСП-100
Диаметр трубы, мм	42	42	48
Толщина стенки трубы, мм	1,5	2	3
Максимальная высота, м	30	60	40
Подъем секции, м	2	2	2
Длина секции, м	2	2 или 3	2 или 3
Ширина прохода, м	0,976	0,976	0,976

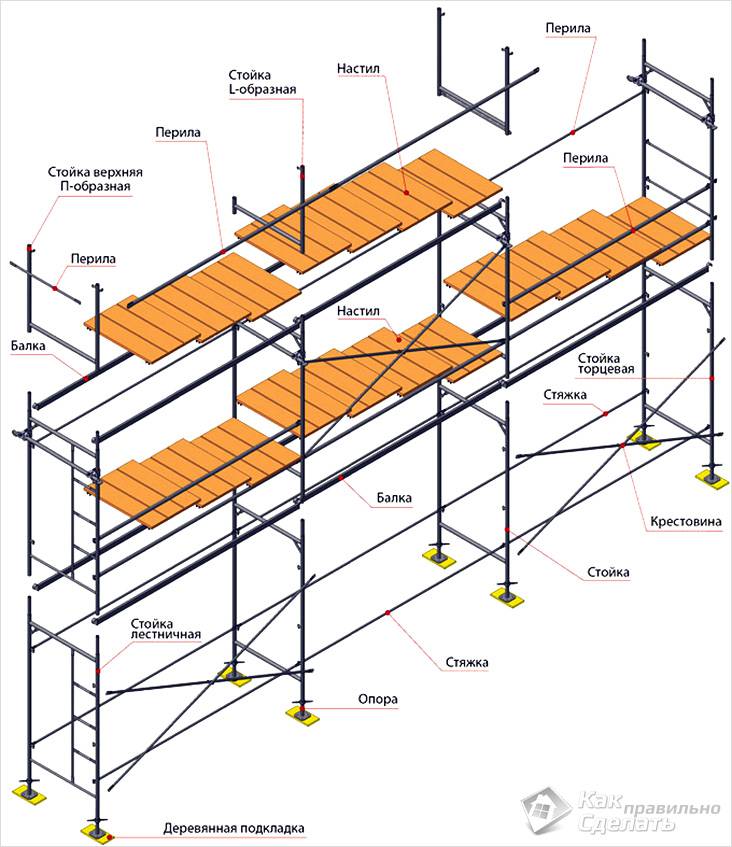

Схема рамных строительных лесов

Штыревые сооружения имеют свои параметры:

Параметр/марка	ЛШ-50	ЛСПШ-2000	Э-507
Диаметр трубы, мм	48	48	57
Максимальная высота, м	50	40	60
Подъем секции, м	2	2	2
Длина секции, м	1,5	2,5	2
Ширина прохода, м	1	1,6	1,6

Штыревые леса

Размеры инвентарные строительных сооружений:

Параметр/марка	Атлант	Радиан	ВМА 700 П/4
Диаметр трубы, мм	сталь 42	сталь 42	алюминий/-
Высота вышки, м	4,2	5	3,1
Рабочая высота	5,2	5,8	4,1
Размер площадки, м	2х2	2х0,8	2х0,7
Размер секции	1х2	1,2х0,9	2х0,7

Элементы лесов

Размеры клиновых и хомутовых инвентарных лесов

Вышка-тура является отдельным видом трубчатых лесов, использующимся для выполнения специфических работ, не требующих создания широких конструкций.

Клиновые инвентарные строительные приспособления:

Параметр/марка	ЛСК-60	ЛСК-100
Диаметр трубы, мм	48	18
Максимальная высота, м	60	100
Подъем секции, м	2	2
Длина секции, м	2	2
Ширина прохода, м	от 1 до 3	от 1 до 3

Клиновые строительные леса

Хомутовые инвентарные строительные подмости:

Параметр/марка	ЛХ-30	ЛХ-80УС
Диаметр трубы, (вертикальная стойка), мм	42	57
Толщина стенки трубы (вертикальная стойка), мм	2	3
Максимальная высота, м	30	80
Подъем секции, м	2	2
Длина секции, м	3	2
Ширина прохода, м	1	1,5

Хомутовые леса

Размеры всех типов трубчатых лесов достаточно близки между собой, высота секций практически одинакова для всех типов сооружений, отличается лишь ширина прохода и общая длина (максимально возможная для данного типа).

Комплектующие детали к инвентарным строительным лесам

Все типы сооружений имеют определенные комплектующие детали, обеспечивающие соединение, укрепление, разнообразие функционала и мер безопасности для рабочих. В состав комплектующих входят:

Комплектующие детали к строительным лесам

• Стойки.
• Связи.
• Ригели.
• Анкерные соединения.
• «Башмаки».
• Ограждения.
• Настилы.
• Лестницы.
• Крепежные элементы (клинья, хомуты).

Детали изготавливаются из труб разного диаметра, отдельные неразборные узлы связываются электрической или газовой сваркой. Для связки остальных элементов используются болтовые соединения.

Комплектующие разных видов лесов

Как устанавливают инвентарные строительные подмости

Порядок установки строительных лесов зависит от типа конструкции. Существуют виды, имеющие непосредственную опору на землю. Имеются варианты подмостей, опирающихся на стены здания или на несущие элементы, расположенные сверху. К ним относятся трубчатые подвесные леса, имеющие возможность изменения положения или перемещения по горизонтали.

Схема монтажа инвентарных строительных лесов

Монтаж обычных строительных подмостей (с опорой на землю) состоит из нескольких этапов:

Конструкция подмостей

• Подготовка. Производится тщательная проверка элементов конструкции и комплектующих. Подготавливается площадка, обеспечивается горизонтальная плоскость для устойчивости сооружения.
• Монтаж и установка. Производится сборка и установка лесов в соответствии с их конструкцией. При работе необходимо соблюдать все меры безопасности, обеспечить надежность монтажа, устойчивость.
• Проверка прочности сооружения. Качество сборки должно гарантировать надежность и безопасность сооружения. Состояние конструкции периодически проверяется на соответствие всем требованиям технологии и безопасности.

Технология сборки других разновидностей обусловлена спецификой их использования. Монтаж представляет собой ответственную задачу, выполнение которой поручается людям, имеющим специальную подготовку и соответствующий допуск.

Какие бывают виды строительных лесов

Существуют разные виды строительных лесов. Среди наиболее распространенных вариантов конструкции можно выделить:

Виды строительных лесов из дерева

• Хомутовые. Сборка деталей производится на специальные хомуты.
• Клиновые. Монтаж производится при помощи фланцевого узла, в котором расклиниваются горизонтальные элементы.
• Рамные. Конструкция представляет собой набор заранее собранных рам, закрепляемых на месте болтовыми соединениями.
• Штыревые. На вертикальных стойках приварены гнезда, в которые вставляются крепежные элементы — штыри.
• Подвесные. Монтируются с опорой на кронштейны, укрепленные на стене здания.
• Струнные. Разновидность подвесных, имеющих опору в верхней части конструкции.

Кроме того, существуют деревянные строительные высотные приспособления, имеющие ограничения по несущей возможности, использующиеся на невысоких объектах.

Видео по теме: Видеоинструкция по монтажу строительных лесов

specnavigator.ru

Размеры строительных лесов, габариты, ширина, параметры и техничксией характеристики строительных лесов

Основные виды, типы, ширина и размеры строительных лесов

ХарактеристикаРамныеКлиновыеХомутовыеШтыревыеЧашечные

Max высота, м	60	80	60	60	100
Max нагрузка на настил кгс/м2	200	500	250	250	200
Область применения	Отделочные работы	Отделочные работы, кирпичная кладка	Отделочные работы, кирпичная кладка (на высоте до 20 метров)	Отделочные работы, кирпичная кладка	Отделочные работы, кирпичная кладка
Диаметр и толщина стенки трубы, мм	42 х 1,5 (высота до 40 метров)	48 х 3	48 х 3,5	48 х 3,5 (ЛСПШ-40)	—
	42 х 2 (высота до 60 метров)			60 х  3,5 (Э-507)
Возможность использования на объектах сложных форм(купола церквей, ёмкости и т. д.)	нет	нет	есть	нет	нет
Вес среднего комплекта (Высота 10м,  Длина 15м, настил на один ярус), кг	776.4	1467.3	2379.8	1619.4	—
Максимальная длина элемента, м	3,3	3	5	4,2	—
Размер одной секции (ДхШхВ), м	3х1х2	3х1х2	2,5х1,4х2	2х1,6х2	—
Цена среднего комплекта, руб/м2	188.3	776.4	682.2	678.5	—

Из данной таблички можно увидеть какие строительные леса имеют какой размер, ширину, габариты, параметры и другие технические характеристики.

wersona.ru

Леса строительные, размеры

Строительные леса — отличный помощник при любом из видов строительства и ремонта, как внутри помещения, так и для наружных работ. Говорят, что ещё со времён Древнего Египта использовали подобные конструкции, но мнения учёных по этому вопросу расходятся, ещё говорят, что египтяне строили безо всяких лесов, но нам такие технологии пока недоступны. Поэтому когда заходит разговор о высотных работах, единственным вариантом остаётся подбор строительных лесов.

Строительные леса, что это такое

Логически понятно, что строительные леса так называют потому, что в основном их изготавливали из лесоматериалов. Ещё тогда, когда обработка металлов была недоступна в широком кругу. Строительные леса представляют собой максимально надёжную конструкцию, которая позволяет подняться на определённую высоту и проводить там определённый вид работ, прихватив с собой необходимый инструмент и расходный материалы.

Сегодня мы рассмотрим основные виды лесов, которые производятся в условиях предприятий, а также некоторые виды, которые можно изготовить своими руками. Кроме того, будет полезно узнать нормативы и правила, по которым строятся леса на производстве и даже при самостоятельной постройке, их обязательно нужно учитывать. От этого зависит наша безопасность.

Деревянные строительные леса

Самый простой, дешёвый и доступный материал пока что древесина. Поэтому и леса из дерева считаются самыми доступными по цене и достаточно простыми в изготовлении. Нам не так повезло в этом плане, как азиатам, потому что у них материал для строительных лесов растёт на каждом шагу — лучше бамбука для этого дела и придумать что-то тяжело. Он лёгкий и очень прочный, даст фору даже нашим твёрдым породам по одной простой причине — трубчатое жёсткое сечение.

Деревянные леса, построенные из обрезной доски толщиной 50 мм вполне выдерживают рабочего с инструментами и материалами. Главное — это правильно рассчитать треугольники (а это самая жёсткая фигура и на ней строится весь деревянный каркас. Сам настил, на котором будет стоять мастер, может быть изготовлен из доски толщиной 25 мм и шириной около 100 мм. Каркас из нескольких треугольников сбивают из доски более прочной, а настил устраивают из 25-ки. Практика показала, что наиболее удобным вариантом самодельных лесов становятся конструкции длиной 60-100 см а ширина не более 50 см. Это связано с удобством перемещения внутри здания, но при работе снаружи используют и более крупные леса строительные Размеры остальных конструкций рассмотрим далее.

Рамные и штыревые строительные леса. Основные параметры

Всем хороши деревянные леса, но они не могут похвастать ни такой свободой в трансформации, ни прочностью, ни мобильностью. Для профессионалов, да и не только для них, промышленность разработала несколько видов строительных лесов, стоимость которых выше деревянных в разы, но также в разы они превосходят деревянные по сроку службы и универсальности.

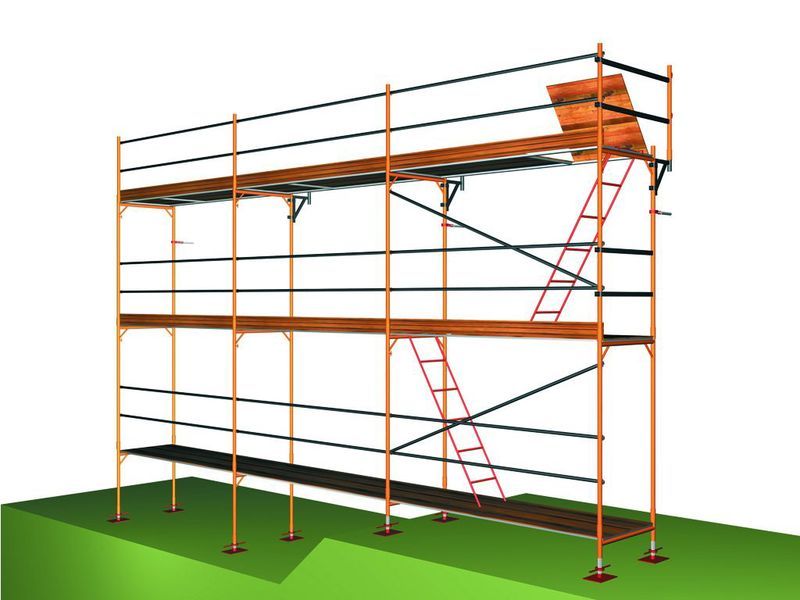

1. Рамные леса. Исходя из названия, они состоят из готовых рам, которые собираются в секции. Рамные леса не слишком тяжёлые, поскольку собраны из полых труб, очень быстро монтируются и демонтируются. Размеры их приведены в таблице, можно добавить только, что различаются они не только высотой установки, но и толщиной стенки трубы и её диаметра. Диметр может быть 42 и 48 мм, а толщина стенки 1,5 и 3 мм. Эти конструкции используют как внутри, так и снаружи помещения, а расчетная выдерживаемая нагрузка вес у всех лесов примерно одинакова — около 200 кг.

1. Штыревые леса. Более гибкая конструкция в том смысле, что её можно использовать при работе со сложными геометрическими формами стен. Особенность конструкции состоит в том, что никаких секций там нет, а сборка проводится состыковкой штырей с проушинами или отверстиями в вертикальных несущих трубах. Нет никакого крепежа и это делает их монтаж и разборку оперативными.

Вышка—тура, особенности и параметры

Особенностью таких конструкций считается возможность проведения работ на малых высотах и, возможно, в ограниченном пространстве. Вышки собирают из алюминиевого профиля или труб, а также из стальных элементов с тонкой стенкой. Их применяют при отделке или фасадных работах, не связанных с большой высотой. Часто такие леса комплектуются колёсами и стопорами для них для удобства перемещения. Как видно их приведённой таблицы, максимальная высота для таких конструкций не превышает шести метров.

Клиновые и хомутовые леса

Самые сложные и высокие конструкции, которые позволяют работать на максимальной высоте — это клиновые и хомутовые.

1. Клиновые — конструкции из металла, а клиноподобные элементы служат креплением. Это позволяет клиновой конструкции выдерживать высокие нагрузки, при этом работать на большой высоте. Часто такие леса оборудуются сеткой или поручнями. Благодаря клиновому способу соединения есть возможность работать с поверхностями нестандартных конфигураций. Диаметр проката, используемый для неё — 48 мм. Это очень надёжная, но и вместе с тем, самая сложная в сборке конструкция, которая кроме высокой прочности позволяет работать на сложном рельефе.
2. Леса строительные хомутовые отличаются тем, что все их детали фиксируются при помощи резьбовых соединений и хомутов, который не привязан к определённой плоскости, поэтому также позволяет работать с нестандартными профилями поверхностей и на сложном рельефе. Такие леса изготовлены из стальных труб диаметром от 42 до 60 мм со толщиной стенки от двух миллиметров.

Учитывая специфику работы, можно запросто выбрать конструкцию лесов, позволяющую быстро и качественно, а самое главное, безопасно выполнить любую работу. Удачного строительства!

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

polvam.ru

Способ рассчитать размеры и площадь комплекта строительных лесов |

Для того, чтобы расчитать сколько будут стоить строительные леса, обычно не достаточно просто указать площадь и тип лесов. Для разной высоты конструкций подходят леса разных марок, если используются строительные леса большой высоты, то нужны более прочные конструкции, а от этого зависит и стоимость всех элементов. От высоты зависит и необходимое количество по диагонали и горизонтали , а это также влияет на конечную цену всей конструкции. При расчете очень важно учесть тип производимых работ, к примеру для кирпичной кладки используются строительные леса, которые могут выдерживать большие нагрузки.

Только учитывая все необходимые особенности можно правильно рассчитать размеры и площадь комплекта строительных лесов, а следовательно и их стоимость.

Объем строительных лесов измеряется в квадратных метрах. Однако нужно учесть, что понятие «стоимость за 1 кв.м» условное понятие. Под ним подразумевается стоимость за 1 кв.м. каркаса лесов, а это означает стоимость только одних металлических составляющих. Для строительных лесов необходимы настилы, которые при этом не учитываются.

Рассмотрим, от чего зависит стоимость за 1 кв.м. лесов

1. Назначение лесов. То, для какого типа работ нужны строительные леса.

2. Расстояние между вертикальными стойками по стене.

3. Ширина лесов это расстояние между стойками. Измеряется в плоскости, которая перпендикулярна фасаду.

4. Высота строительных лесов.

Эта информация необходима для точного расчета стоимости строительных лесов:

1. Решающими являются данные о типе строительных лесов, по которым нужно произвести расчёт.

2. Длина и в косота конструкции. Рассчитывая длину необходимо знать минимум размера секции, обычно он кратен 2-3 метрам и зависит от типа строительных лесов. Высота требуемой конструкции всегда кратна 2-м метрам.

3. Важными данными является количество лестничных подъемов. Необходимо устанавливать минимум 2 лестничных подъемов, а если речь идёт о большой длине конструкции, то подъёмы устанавливаются из расчёта 1 подъём на каждые 20-30 м.

4. Ярусы настилов, нужных для рабочих, количество ярусов. При обычном стандарте строительных лесов планируются 2-3 яруса. Один из них рабочий, другой страховочный, согласно требованиям техники безопасности.

Для основного расчета этих данных достаточно. После того, как все эти данные учтены, менеджер сможет рассчитать стоимость комплекта, который нужен для этой конструкции и назвать те составляющие для нужно вам комплектации, которые не являются необходимыми и их можно исключить. Исключать конкретной комплектации можно только те элементы, которые продублированы. Иначе это может стать причиной нежелательных проблем в процессе сборки строительных лесов и работы с ними.

www.gisfactory.com

Cтроительные леса своими руками: монтаж и выбор конструкции

Для небольшого ремонта или малярных работ обычно хватает лестницы, но для покраски фасада или отделки потолка она не подходит. Удобнее, безопаснее, быстрее и качественнее проводятся работы на строительных лесах. При этом для разового использования их покупка экономически невыгодна, поэтому можно соорудить строительные леса своими руками без особых финансовых затрат.

В строительстве используют подмости металлические, деревянные или комбинированные из этих материалов. Переходы между опорами всегда делают из досок. Для себя можно быстро собрать конструкцию, например, из нестроганых строительных досок. Пиломатериал может быть старым, важно лишь, чтобы он не был гнилым. Целесообразно сделать монтаж строительных лесов в виде разборной конструкции. Выгода очевидна: их можно повторно использовать во время непредвиденных работ.

Выбираем конструкцию

1. Быстро собрать и разобрать можно клиновые подмости. Элементы соединяются клиновыми креплениями, которые делают их похожими на конструктор: легко наращивать либо убирать отдельные секции.
2. Рамная система состоит из П-образных секций, соединенных горизонтально и диагонально. Такая сборка занимает мало времени, леса обходятся дешево.
3. Элементы штыревой конструкции соединяются при помощи шпилек (штырей). Это обеспечивает быстрый монтаж/демонтаж, что уменьшает время проведения работ.

Существуют и другие типы конструкций, но именно эти строительные леса своими руками можно собрать быстро. Надежность деревянных подмостей меньше, чем металлических, поэтому их используют для высоты не более 3-х этажей.

Инструмент для работ и параметры пиломатериала

Для работы понадобится инструмент, особенно, если будут применяться саморезы. Сборка невысоких подмостей может осуществляться при помощи гвоздей, однако шурупы обеспечивают более надежное крепление. Итак, надо приготовить следующий инструмент:

• шуруповерт,
• рулетка,
• саморезы,
• электролобзик или пила.

Перед тем, как сделать строительные леса, заготавливают пиломатериал. Каких размеров он должен быть? Высота конструкции должна учитывать рост человека и возможность работать не с поднятыми вверх руками, а перед собой. Другие размеры обозначают длину и ширину лесов, они же являются и габаритами площадки.

По инструкции монтаж строительных лесов рамного типа определяет максимально разрешенную ширину площадки 50 см. При этом опорный брус должен быть минимум на 1 метр выше настила. Толщина доски настила 30±10 мм. Стандартные размеры клиновой конструкции 120х45 см. Между собой доски настила скрепляются внутренними перемычками, расположенными по косой линии в разные стороны.

Пошаговое описание работ

1. Легче всего осуществить монтаж строительных лесов рамного типа. Их установка проводится на опорные брусья 100х60 мм, длина равна высоте лесов. Для домашних работ высота всей конструкции составляет, как правило, 1 метр.
2. Для связей, соединяющих опоры, применяется доска 120х25 мм либо других параметров, достаточных для обеспечения жесткого соединения рамы. Крепление осуществляют несколькими саморезами, располагая их на разных уровнях.
3. Опоры для настила прибивают к брусьям с внутренней стороны. Для них берут тот же пиломатериал, что и для опор.
4. Для поперечин, фиксирующих стойки, применяют строительную доску толщиной 4 см. Она прикрепляется при помощи саморезов по диагонали.

Следует отметить, что слишком тонкая или пересушенная доска может дать трещины, если для крепления используются гвозди. Именно поэтому желательно применять саморезы. Глубина вкручивания может быть не полной, то есть шляпка не заглубляется в древесину, а остается снаружи на 1 мм. Это обеспечит их комфортное выкручивание во время демонтажа конструкции.

От высоты лесов зависит расположение связей между стойками. Они не обязательно имеют косое направление, так как сделать строительные леса высотой не более 1 м можно с горизонтальным расположением связей. Если предусмотрены более габаритные размеры подмостей, доски прикрепляют по диагонали. Четыре опорных стойки располагаются по узким сторонам лесов в виде трапеций, расширяющихся внизу. Таким образом, получается надежная установка, которая предотвратит самопроизвольный наклон стоек.

Итого: конструкция строительных лесов для домашнего использования довольно проста. Она состоит из опорных балок, связей и настила. Ее может собрать за пару часов один человек. Если требуется большая высота подмостей, например, они будут использоваться для фасадных работ, требуется обеспечить безопасность людей. Для этого подмости дополнительно прикрепляются к фасаду. Это предотвращает их опрокидывание и возможные травмы работающего человека.

osnovam.ru

---

• Плитка из натурального камня для внутренней отделки
• Натуральный линолеум цена отзывы
• Как топить печку
• Цвет провода фазы
• Каркасная веранда к дому своими руками
• Сделать своими руками вольер для собаки
• Как установить столешницу на кухонный гарнитур
• Панорамные окна французские
• Как установить пластиковый подоконник своими руками
• Блоки для строительства дома какие бывают
• Комната на чердаке под крышей фото

Виды строительных лесов

Строительные леса используются в строительстве, для поднятия людей и оборудования на высоту. Преимущественно для отделочных и монтажных работ. Существует более 10 видов строительных лесов и разобраться, какой подойдёт для ваших нужд бывает сложно.На леса строительные цена зависит от многих факторов: вида и типа конструкции, количества сборных элементов (рам, связей, ригелей, связей, настилов и т.д.), размера и формы вашего объекта, материал и производитель лесов.

ВИДЫ СТРОИТЕЛЬНЫХ ЛЕСОВ:

Строительные леса бывают деревянные и металлические. Деревянные используются для частных строений и изготавливаются людьми самостоятельно. В этой статье мы рассмотрим металлические разновидности строительных лесов – наиболее безопасные и надёжные.

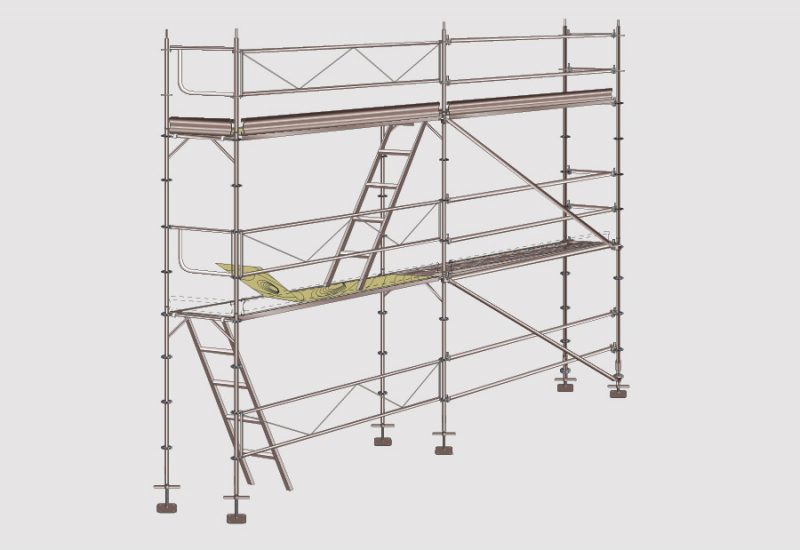

1. Рамные – состоят из вертикальных рам, которые соединяются при помощи связей в цельные конструкции. В комплект входят: рамы, лестницы, деревянные настилы, башмаки, горизонтальные и диагональные связи. Применяются как для внутренних, так и фасадных работ до 100м высотой. Выдерживает нагрузку 200кг/м2.

2. Хомутовые – состоят из горизонтальных связей и вертикальных стоек, которые соединяются между собой хомутами и зажимаются болтами. Эти леса не привязаны к размерам, поэтому используются для любого сооружения. Их устанавливают при строительстве таких сложных объектов как: соборы с куполами, водонапорные башни и т.д. Но максимальная высота лесов 80м. Выдерживает нагрузку 250кг/м2.

3. Клиновые – вертикальные и горизонтальные связи фиксируются клином, который вбивается молотком. Это повышает прочность надёжность и выносливость конструкции. Этот вид выдерживает нагрузку 500кг/м2. Максимальная высота 120м. Часто используют в судо- и авиастроении.

4. Штырёвые – состоят из горизонтальных и вертикальных элементов. Крепление происходит вводом штырей в трубки, которые приварены к вертикальным стойкам. Максимальная нагрузка 500кг/м2, а высота 100м. Часто используют для кладочных работ, тогда допустимая высота не более 50м.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ВИДОВ

Рамные	Хомутовые	Клиновые	Штырёвые
Преимущества: — малый вес; — быстрая сборка и демонтаж; — невысокая цена; — может использоваться совместно с другими видами лесов. Недостатки: — не подходит для зданий с необычной формой.	Преимущества: — легко комбинируются с рамными лесами; — принимают любую форму здания. Недостатки: — сложность сборки.	Преимущества: — лёгкая и быстрая сборка; — большая износостойкость клинового узла; — выдерживает нагрузки до 500кг/м2.	Преимущества: — выдерживают повышенную нагрузку до 500кг/м2; — простота сборки, не требующая дополнительного инструмента; — может комбинироваться с хомутовыми лесами. Недостатки: — высокая цена.



5. Модульные – применяются при самых сложных задачах, т.к. можно регулировать длину ригелей, высоту пролётов прямо во время строительных работ. Можно создать конструкцию любой формы, элементы соединяются с помощью клино-дисковых и чашечных креплений. Максимальная высота – 60м и они крепятся к стенам.



6. Передвижные – леса, которые можно передвигать по строительной площадке или зданию – не разбирая. К ним относятся вышки-туры и башенные. Вышки-туры – состоят из рам соединённых связывающими диагоналями, а двигаются за счёт колёс на нижних элемента. Башенные имеют конструкцию на подобии модульных лесов, но при этом передвигаются по фасаду здания. Максимальная высота вышки 21м.



7. Подвесные – используют, когда нет возможности установить леса на землю. К зданию подвешиваются с помощью встраиваемых консолей, находящихся между перекрытиями. Выдерживает нагрузку 250кг/м2. Используют преимущественно для реставрационных работ и небольшого ремонта.

8. Термосы – предназначены для работы в сильные морозы. Они укрываются специальной плёнкой в которую подаётся тёплый воздух.



ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ВИДОВ

Модульные	Передвижные	Подвесные	Термосы
Преимущества: — подойдёт для самых сложных конструкций зданий; — используются как для внешней, так и внутренней отделки; — минимальное использование дополнительных элементов; — удобны в транспортировки.	Преимущества: — мобильность по стройплощадке или фасаду здания; — быстрота сборки; — сохраняют устойчивость на неровной поверхности, за счет стабилизирующего оборудования.	Преимущества: — дают доступ к участкам здания, в которых невозможно установить другие виды лесов. Недостатки: — узкий спектр использования – для мелких работ.	Преимущества: — позволяет работать в любых погодных условиях. Недостатки: — система подачи тёплого воздуха увеличивает цену.

КАК ВЫБРАТЬ СТРОИТЕЛЬНЫЕ ЛЕСА — ОПРЕДЕЛИТЕ:

• Для каких работ требуются – облицовка, кладка, монтаж – от этого выбираем допустимую высоту.
• Тип здания и сложность его формы поможет определиться с разновидностью строительных лесов.
• Какая нагрузка будет оказываться на конструкции.
• Сколько потребуется сборных элементом, их можно посчитать с помощью специальных калькуляторов или обратиться в компанию по продаже строительных лесов – так вы поймёте ценовой сегмент.
• Как собираются леса – это решит нужно ли нанимать человека, для правильной сборки.



При небольшом бюджете можно взять строительные леса напрокат или приобрести б.у, по сниженной цене.

Леса строительные: правила и безопасность работ при монтаже

Строительные леса — это временные конструкции, возведенные для поддержки рабочих платформ, и являются необходимой частью строительства и обслуживания любых зданий. Преимущество использования строительных лесов — большая рабочая зона и мобильность по сравнению с лестницей. Сбор, возведение монтаж, изменение, настройка и демонтаж сборной конструкции должны выполняться лицом, имеющим квалификацию и соответствующий класс лицензии на работу с повышенным риском, потому что работы, выполняющиеся на высоте, являются особо рисковыми.

Безопасность строительного персонала, который работает на большой высоте, всегда зависит от нескольких факторов:

1. Насколько правильно выполнялся монтаж строительных лесов рабочим персоналом.
2. Соответствует ли всем требованиям арендованный комплект элементов лесов.
3. Соблюдает ли бригада рабочих нормативы техники безопасности в процессе работы с подмостками и строительными лесами.

Соблюдение правил техники безопасности в обсуждении не нуждается. Бригада рабочих, которые не желают соблюдать правила техники безопасности, при этом неответственно относятся к своей работе либо являются на работу в алкогольном опьянении, долго не задерживаются на объекте. На качестве технического состояния и правильности монтажного возведения строительных лесов и комплектующих элементов сборной конструкции остановимся подробнее.

Компетентность и опыт монтажного возведения строительных лесов

Строительные леса должны использоваться в соответствии с действующими стандартами нашей страны, требованиям и кодексам практики. Строительные леса должны быть возведены по согласованию с поставщиками, отвечать требованиям, приемлемым правилам безопасной работы и соответствовать мерам контроля, включая средства индивидуальной защиты оборудование.

Для безопасного и эффективного монтажа, возведения, переделки и демонтажа строительных лесов необходимо:

• Знать основные соответствующие правила механики, быть компетентным в ручной подъемной технике, работать безопасно и уверенно на высоте.
• Уметь понимать информацию о поставщиках, общие планы строительной площадки и спецификации строительных лесов, иметь способность делать простые расчеты статической и временной нагрузки.
• Иметь полное представление об используемом строительном оборудовании.
• Иметь доскональное знание методов строительства и требований к проектированию, связанных с оборудованием.
• Распознавать опасности на рабочем месте и внедрять соответствующие меры контроля, чтобы избежать рисков для здоровья и безопасности.
• Визуально проверять строительные леса на предмет неисправностей, безопасности и соответствия проектным и законодательным требованиям, нормам и рекомендациям.
• Обладать физическими навыками, необходимыми для монтажа строительных лесов.
• Правильно использовать различные инструменты.
• Выполнять монтаж и демонтаж строительных лесов в правильной последовательности.

Запрещается монтировать, изменять, разбирать строительные леса и заходить на них, в случае усталости или нахождении под действием алкоголя или наркотиков. Внимательность, здравый смысл и осторожность — факторы, которые нельзя игнорировать в процессе работы.

Планирование и подготовка к монтажу — оценка рисков

Прежде чем начинать какие-либо работы по монтажу и возведению строительных лесов на рабочей площадке, необходимо заранее выполнить планирование и оценку рисков. В идеале это выполняется несколькими специалистами. Всегда убедитесь, что вы понимаете и можете соблюдать действующие правила к возведению и использованию строительных лесов на территории. Проведение осмотра рабочего места:

• Проконсультируйтесь с другими работниками или теми, на кого может повлиять предполагаемая работа.
• Убедитесь, что вы полностью прочитали и поняли предоставленные инструкции.
• Изучите соответствующие местные законодательные требования.
• Выявите опасности — следует выяснить, что может причинить вред.
• Оценка рисков — понимание происхождения вреда, который может быть причинен
• опасностью, насколько серьезным может быть вред и вероятность его возникновения.
• Контроль рисков — внедрение наиболее эффективных мер контроля.
• Пересмотрите меры контроля, чтобы убедиться, что они работают в соответствии с планом.
• Оценить предполагаемую траекторию движения для безопасного передвижения мобильных лесов. Следует разработать элементы управления, чтобы избежать несчастных случаев.

При работе в общественных местах обеспечьте достаточную общественную защиту. Кроме того, следует проверить:

• Воздушные линии электропередачи и линии сервисных коммуникаций;
• Подземные коммуникации, неровности или неустойчивости грунта;
• Деревья, животных поблизости, других работников, население, обитающее в районе;
• Окружающие здания, сооружения, движение автотранспорта, спецтехнику;
• Наличие коррозионных веществ и опасных материалов;
• Уровень освещения;
• Динамические нагрузки, например, трубопроводы бетононасоса;
• Любую другую вероятную неблагоприятную ситуацию (например, ухудшение погоды).

Прежде чем приступить к возведению строительных лесов:

• Убедитесь, что документ с инструкциями поставщика прочитан и понят. Следует проконтролировать, чтоб подмости возводились в соответствии с руководством.
• Осмотрите все компоненты и, при необходимости, замените поврежденные детали.
• Не используйте поврежденные или несовместимые компоненты лесов.
• Не смешивайте и не подбирайте компоненты из других сборных систем.
• Убедитесь, что посторонним лицам не разрешен доступ в рабочую зону, где возводятся и используются подмости.
• Убедитесь, что у вас есть все соответствующие разрешения, необходимые для работы на высоте.

Безопасность монтажа строительных лесов

Безопасное возведение строительных лесов включает подготовку фундамента для строительных лесов, установку подошвы и опорных плит, где это необходимо, и процесс монтажа. Фундаменты для строительных лесов должны быть спроектированы и сконструированы таким образом, чтобы нести и распределять все подмости с учетом как статических, так и динамических нагрузок. При проектировании фундамента следует учитывать состояние почвы, погодных условий, особенно ветра и дождя, а также временных нагрузок.

Установите строительные леса правильно, чтобы убедиться, что весь рабочий персонал, использующий оборудование, будет в безопасности. Несоблюдение правил установки строительных лесов может привести к серьезной аварии.

Процесс выполнения работ:

1. Выбирайте надёжный фундамент, на котором будут монтироваться строительные леса. Приобретите грязевые пороги или опорные плиты, чтобы зафиксировать строительные леса, это необходимо для более устойчивой опоры. Если предстоят работы на неровной поверхности, то следует выровнять почву перед началом работ. Используйте регулировочные винты на строительных лесах, чтобы выровнять конструкцию.
2. Выбор роликов. Если планируется перемещение строительных лесов для работы в различных местах, включите в комплектацию ролики для сборной системы. Не забудьте заблокировать ролики, когда поставите строительные леса на фиксированное место.
3. Сборка рамы строительных лесов. Выложите концы строительных лесов, поднимите один конец и прикрепите верхнюю поперечную распорку. Дальний конец этой распорки должен поддерживать концевую деталь, пока вы поднимаете вторую концевую деталь и прикрепляете ее верхнюю поперечную распорку. Закрепите концы поперечных распорок к нижней части противоположной концевой рамы.
4. Убедитесь, что подмости устойчивы. Переместите подмости в желаемое положение и убедитесь, что они установлено ровно и надежно.
5. Размещение досок. Поднимите доски через поручни строительных лесов на назначенное место. Необходимо использовать инструменты, чтобы закрепить доски.
6. Безопасный доступ к подмосткам. Если для доступа к подмосткам используются лестницы, выбирайте те, которые предназначены для конкретной модели строительных лесов. Для доступа к подмосткам можно использовать специальные лестницы с поручнями. Задача точки доступа — обеспечить безопасность маневрирования, предотвратить опрокидывание строительных лесов.
7. Установка перил. Перила настоятельно рекомендуются для всех строительных лесов из-за высоты оборудования и риска падения. Подумайте об использовании стяжек и других средств защиты от падения.
8. Визуально осмотрите строительные леса, чтобы убедиться в безопасности. Тщательно проверьте установку сборной системы, чтобы убедиться, что все части надежно закреплены. Повторно осматривайте систему каждый раз, когда вы покидаете рабочий участок и возвращаетесь снова, чтобы убедиться, что она все еще безопасна.

Безопасность работ при монтаже

При монтаже строительных лесов следует использовать следующие методы безопасной работы:

• Разработайте и соблюдайте методическую последовательность работы.
• Крепления лесов и другие соединения должны быть надежно затянуты, где это необходимо.
• Фитинги должны соответствовать спецификациям производителя.
• Рассмотрите возможность использования специально разработанных погрузочных платформ или подпорок для предотвращения перегрузки рабочей площадки.
• Убедитесь, что временные нагрузки, возникающие при монтаже или демонтаже лесов, находятся в пределах спецификации окончательного проекта, а количество рабочих на рабочей площадке должно быть ограничено.
• Часть платформы может быть оставлена открытой, чтобы позволить прохождение досок между уровнями.
• Платформа может быть удалена после начала работы на следующем уровне.

При монтаже или возведении строительных лесов над водой или рядом с ней меры контроля риска могут включать:

• Альтернативные методы монтажа, например, сборка вдали от воды или установка краном.
• Строительные леса следует проверять, а любые дефекты должны быть четко обозначены, отмечены краской или бирками, чтобы их можно было идентифицировать и убрать из рабочей зоны для предотвращения использования.

Стяжка креплений строительных лесов

Способы стяжки креплений строительных лесов должны быть согласованы с проектировщиком или поставщиком. Проконсультируйтесь с проектировщиком, поставщиком строительных лесов или инженером, если невозможно расположить стяжки в соответствии с инструкциями. Использование большего количества стяжек необходимо, если из-за повышенных ветровых нагрузок леса обшиты брезентом или сеткой.

Параметры платформ строительных лесов

Рабочие платформы строительных лесов должны иметь классификационные и размеры соответствуют данным производителя по нагрузкам. Общая равномерная нагрузка на одну опору строительных лесов не должна превышать 2000кг, включая вес строительных лесов. Рассмотрим номинальные значения динамической нагрузки рабочей платформы:

1. Точечная нагрузка: до 150кг (1,5кН) на платформу. Обычно используется штукатурами или строителями с оборудованием или материалами.
2. Легкая нагрузка: до 225кг (2,2кН) на платформу, включая сосредоточенную нагрузку 120кг. Платформы должны быть шириной не менее двух традиционных досок строительных лесов — примерно 450мм. Примеры использования платформ лёгкой нагрузки включают покраску, электромонтажные работы, множество столярных работ и другие легкие задачи.
3. Средняя нагрузка: до 450кг (4,4кН) на платформу, включая сосредоточенную нагрузку 150кг. Платформы должны иметь ширину не менее четырех традиционных досок строительных лесов — примерно 900мм. Примеры использования платформ средней нагрузки включают обычные работы, такие как, черепица и легкие стальные конструкции.
4. Тяжёлая нагрузка: до 675кг на платформу, включая сосредоточенную нагрузку 200кг. Платформы должны быть шириной не менее 1000мм. Подмости тяжелой нагрузки нужны в процессе укладки бетонных блоков, кладки кирпича, бетонирования, демонтажных работ и многих других задач, связанных с большими нагрузками.

Подмости должны быть рассчитаны на необходимое количество рабочих платформ, поддержку статистической и динамической нагрузки. Если инструменты или материалы будут использоваться или храниться на рабочих площадках, следует поддерживать свободный доступ шириной не менее 450мм. Платформы должны иметь нескользящую, не трескающуюся и не раскалывающуюся поверхность, иметь одинаковую толщину. Располагаться так, чтобы ни один зазор между ними не превышал 10мм, и

Доски подмостей с притиркой иногда можно использовать для закрытия щелей вокруг углов подмостей. Эти доски должны быть надежно закреплены. В некоторых случаях не потребуется такое закрепление при соблюдении следующих условий: когда длина досок достигает 1,2метра и обшивка дерева металлическими досками. Всегда учитывается сила ветра, и если ветер является потенциальной опасностью, то притирочные доски должны быть закреплены.

Несущие конструкции

Необходимо учитывать способность несущей конструкции, способность выдержки наиболее неблагоприятного сочетания нагрузок при возведении строительных лесов и их эксплуатации. Проконсультируйтесь с компетентным специалистом, прежде чем прикреплять строительные леса к зданию, верандам, системам подвесных полов, парапетам и навесам. Подпорка опорной конструкции может потребоваться, когда возникает вероятность не способности выдерживать самые неблагоприятные сочетания нагрузок.

Крепление к зданию

Строительные леса должны быть соединены со зданием с помощью устройств, способных передавать нагрузки до 6,0кН. Соединения должны быть расположены горизонтально на каждом участке и вертикально на каждом втором уровне платформы. Убедитесь, что:

• Соблюдены оценки рисков.
• Используются подходящие подошвенные доски, соответствующие грунтовым условиям.
• Горизонтальные скобы (на рисунке окрашены желтым цветом) всегда прикрепляются изнутри.

Муфты и хомуты следует регулярно проверять, и любой поврежденный элемент следует заменять. Не используйте подмости с поврежденными или отсутствующими комплектующими деталями. Свяжитесь с поставщиком строительных лесов для их замены.

Сочетание комплектующих строительных лесов из разных сборных систем

Строительные леса от разных производителей или поставщиков, иногда выглядящие совместимыми, часто имеют разные размеры. Сочетание несовместимых строительных лесов может снизить структурную целостность сборной системы и может стать причиной обрушения и повышенному износу строительных лесов, появления трудностей при разборке, которые, в свою очередь, могут увеличить риск травмы рабочим.

Следующие советы могут использоваться для предотвращения или сведения к минимуму риска травм и травм, разрушения из-за неправильного сочетания строительных лесов:

• Не сочетайте элементы строительных лесов разных производителей. Исключение: компетентный специалист установил, что разные строительные леса совместимы по размеру и прочности, обладают совместимыми характеристиками прогиба, имеют совместимые фиксирующие устройства.
• Не сочетайте соединительные элементы строительных лесов и трубы разного внешнего диаметра и прочности. Например, не сочетайте алюминиевые и стальные леса, поскольку стальные хомуты могут привести к деформации алюминиевых труб, раздавить и уменьшить их прочность.
• Для зажимов или хомутов должна быть предоставлена информация о безопасном использовании, включая необходимый момент затяжки. Если информация не предоставлена, обратитесь к поставщику строительных лесов.

Демонтажные работы

Процесс демонтажа сборных строительных лесов — это метод разборки, обратный процессу монтажа. При демонтаже необходимо постоянно поддерживать устойчивость строительных лесов. Ключевые моменты демонтажа строительных лесов:

• Обеспечьте безопасность других людей и имущества в непосредственной близости от строительных лесов.
• Убедитесь, что роликовые тормоза заблокированы.
• Уберите все материалы, мусор и оборудование с рабочих платформ.
• Начиная с верхней части строительных лесов, демонтируйте их в порядке, обратном монтажной последовательности.
• Избегайте перегрузки из-за чрезмерного размещения оборудования на рабочих платформах.
• Каждый компонент следует опускать на землю контролируемым образом и не бросать на землю, избегая при этом структурных повреждений комплектующих деталей.
• Горизонтальные ограждения не следует снимать до снятия настилов строительных лесов.
• Не снимайте диагональные соединительных элементы до тех пор, пока не придётся снимать каркасы, к которым они прикреплены.
• Если строительные леса зафиксированы с помощью опор или прикреплены к несущей конструкции, удаление любых выносных опор или стяжек не должно выполняться до тех пор, пока демонтаж не опустится до того уровня, на котором они находятся.

Несанкционированный доступ на рабочую площадку

Лицо, которое управляет или контролирует монтаж строительных лесов на рабочей площадке, должно предотвращать несанкционированный доступ к подмосткам, когда подмости ещё не установлены или оставлены без присмотра — это касается любого типа сборных систем строительных лесов.

При возведении, изменении, ремонте или демонтаже строительных лесов вход в зону монтажа должен быть ограничен. Для этого следует использовать заграждения и предупреждающие знаки для предотвращения несанкционированного доступа.

Ошибки при монтаже строительных лесов

Согласно исследованию статистики, 72% рабочих, получивших травмы в результате несчастных случаев на строительных лесах, называют такие причины — аварийная ситуация, проблемы с обшивкой настила или опорой, либо сотрудник, поскользнувшись, упал с высоты, или был поражен падающим предметом. Строительные леса являются неотъемлемой частью строительной отрасли, и примерно 65% рабочей силы задействовано на таких сборных конструкциях.

В процессе возведения и монтажа нельзя допускать ошибок, иначе несчастных случаев не избежать. Ключевые моменты:

• Защита от падения требуется, когда рабочая высота достигает 3метров и более.
• Обеспечьте надлежащий доступ к подмосткам и никогда не позволяйте сотрудникам взбираться на поперечные распорки для горизонтального или вертикального движения.
• Специалист по подмосткам должен присутствовать при монтаже, перемещении или демонтаже, должен ежедневно их осматривать.
• Следует возвести специальные баррикады, чтобы люди не могли пройти под рабочими платформами, а также разместить знаки, предупреждающие окружающих о возможных опасностях.
• Обязательно нужно сохранять расстояние не менее 3метров между лесами и потенциальной опасностью поражения электрическим током.
• Безопасность монтажа строительных лесов начинается с нуля. Только безопасные условия труда и действия предотвратят ненужные травмы при работе со сборными конструкциями.

Сборка и монтаж строительных лесов, выполненная силами некомпетентных рабочих, приведёт к возникновению множества нарушений. Для предотвращения подобных случаев, сборку и возведение сборных конструкций следует поручать бригаде профессиональных работников — в неё должны входить представители важной профессии «монтажник строительных лесов». Деятельность квалифицированных монтажников в странах Евросоюза строго лицензируется. В случае выявления нарушения установленных правил возведения налагаются серьёзные штрафы.

Рекомендации от специалистов «МОСПРОКАТ»

Сотрудничая с компанией «МОСПРОКАТ», клиенты обязательно получают первоклассные сборные системы для выполнения строительных, реставрационных или фасадных работ. В ассортименте предлагается хомутовый и рамный тип строительных лесов с различными характеристиками. Взяв напрокат строительные леса именно у нас, вы сможете получить консультации, касаемо их монтажа и воспользоваться преимуществами для увеличения эффективной результативности работ:

• Нет необходимости в организации складского хранения строительных лесов любого типа, оформленные в аренду. Чем больше в наличии сборных систем, тем больше потребуется складских площадей для их хранения. Увеличение складских площадей требует увеличения затрат. Потому аренда строительных лесов даёт огромные преимущества в плане уменьшения потребности в складских помещениях и снижения накладных расходов.
• Цена аренды металлических строительных лесов считается исходя из стоимости квадратного метра. Одноразовая оплата услуги — относительно небольшая сумма по сравнению с оплатой покупки дорогостоящих конструкций, что выгоднее и проще для физического лица, фирмы либо подрядчика. Без всякого сомнения — при оформлении строительных лесов в аренду у клиентов появляется возможность рационально использовать свой бюджет.

Компания «МОСПРОКАТ» сборкой и монтажом строительных лесов не занимается. Однако мы готовы предоставить помощь в решении различных вопросов, связанных с выбором подходящего комплекта конструкционных элементов строительных лесов.

Дата публикации: 15. 12.2020

Все статьи

Отношение высоты к ширине основания для передвижных подмостей с/без выносных опор.

10 марта 2004 г.

Дэвид А. Бошам, президент
Industrial Design Associates
40106 Roshani Drive
Temecula, CA 92591

Re: Отвечает ли конструкция выносных опор передвижным лесам требованиям 29 CFR 5 1926.4)(1926.4) .

Уважаемый г-н Бошан!

Это ответ на ваше письмо от 30 декабря 2002 г. в Управление по охране труда (OSHA), а также на несколько бесед с моими сотрудниками. Ваш запрос касается соответствия конструкции выносных опор вашим передвижным лесам с фиксатором, используемым в строительстве. Прошу прощения за задержку с завершением этого письма.

Вопрос: Соответствуют ли представленные мной проекты передвижных лесов со стопорными штифтами применимым строительным требованиям OSHA в отношении отношения высоты к ширине основания для поддерживаемых лесов? ¹

Ответ

I. Справочная информация

Во-первых, обратите внимание, что OSHA не утверждает и не поддерживает продукты. Кроме того, переменные условия труда на рабочих местах и ​​возможные изменения или неправильное применение безопасного в других отношениях продукта могут легко создать опасные условия, не зависящие от производителя. Тем не менее, при необходимости, мы пытаемся дать работодателям некоторые рекомендации, чтобы помочь им оценить, подходят ли продукты для использования, и обеспечить ли защиту, требуемую OSHA.

Раздел 1926.451(c)(1) гласит:

Критерии для поддерживаемых лесов . (1) Подмости на опорах с отношением высоты к ширине основания ( включая опоры выносных опор, если они используются ) более четырех к одному должны быть защищены от опрокидывания с помощью растяжек, связей, распорок или эквивалентных средств… [Выделение добавлено. ]

В 1983 году OSHA объяснило, что для целей соотношения высоты лесов к ширине основания Агентство использует «общую высоту» по отношению к меньшему размеру основания. OSHA продолжает использовать взаимосвязь между общей высотой и наименьшим размером основания для расчета отношения высоты к ширине основания. Как заявило агентство в 1983 письмо ²

. . . отдельно стоящие леса считаются безопасными, если общая высота в четыре раза меньше минимального или наименьшего размера основания. [Выделение добавлено.]

На основании предоставленной вами информации мы не смогли рассчитать общую высоту строительных лесов. Однако с учетом размеров ширины ваших материалов мы рассчитали максимально допустимую высоту лесов для использования без ограничений.

В ваших материалах описаны три модели строительных лесов типа «шпилька». Их номинальная длина 4 фута, ширина 26 дюймов, длина 6 футов, ширина 29 дюймов.дюймов в ширину и 7 футов в длину на 40 дюймов в ширину. Мы будем называть их соответственно 4-футовыми, 6-футовыми и 7-футовыми моделями.

II. Использование подмостей, когда на них никого нет во время их перемещения

Без использования выносных опор
В приведенной ниже таблице показано, на какой высоте в соответствии с положением OSHA об ограничениях (§1926. 451(c)(1)) требуется указанная модель подмостей, при использовании без выносных опор необходимо фиксировать (оттяжками, связями, распорками или аналогичными средствами) для предотвращения опрокидывания.





Модель (без выносных опор)	Общая высота*, при которой требуется фиксация
4 фута       (ширина 26 дюймов)	более 8,668 футов
6 футов       (шириной 29 дюймов)	более 9,668 футов
7 футов       (ширина 40 дюймов)	более 13,332 футов
* включая вертикальные стойки, ограждения, ролики и т. д.

Использование выносных опор
Если (в качестве примера) пользователь добавил двухфутовые выносные опоры в каждом углу и перпендикулярно длинной стороне базовой секции лесов, ширина основания увеличилась бы до такой степени, что становится больше номинальной длины. Поскольку устойчивость лесов оценивается на основе наименьшего размера и поскольку номинальная длина в этом сценарии становится наименьшим размером, максимальная высота без ограничений не должна превышать номинальную длину в четыре раза.

Наш анализ показывает изменения базовой геометрии на всех трех моделях. Добавление ваших аутригеров увеличивает ширину на 4 фута и фактически создает новую длину для каждой модели. 4-футовые леса становятся 4 фута на 6,167 фута; 6-футовые леса становятся 6 футов на 6,417 футов; 7-футовые леса становятся 7 футов на 7,333 фута. Выбор наименьшего размера обеспечивает следующую ширину: 4-футовые леса составляют 4 фута; 6-футовые леса составляют 6 футов; 7-футовые леса — это 7 футов.

В приведенной ниже таблице показано, на какой высоте действуют положения об ограничениях OSHA (§19).26.451(c)(1)) требует, чтобы указанная модель лесов при использовании с выносными опорами, как описано выше, была закреплена (с помощью оттяжек, связей, распорок или эквивалентных средств) для предотвращения опрокидывания.

Модель (с использованием аутриггеров, как описано выше)	Общая высота*, при которой требуется фиксация
4 фута       (4 фута в ширину)	более 16 футов
6 футов       (шириной 6 футов)	более 24 футов
7 футов       (шириной 7 футов)	более 28 футов
* включая вертикальные стойки, ограждения, ролики и т. д.

III. Использование подмостей, когда работник находится на них во время их перемещения

Передвижные подмости должны соответствовать более строгому соотношению высоты к ширине основания, если рабочие остаются на подмостках во время движения. Раздел 1926.452(w)(6) запрещает перемещение передвижных лесов с находящимися на них работниками, если не соблюдаются определенные требования. Одним из таких требований является §1926.452(w)(6)(ii), в котором говорится:

кроме случаев, когда строительные леса спроектированы и изготовлены в соответствии с национальными требованиями к испытаниям на устойчивость или превосходят их, например, перечисленные в параграфе [w] Приложения A к настоящему подразделу (ANSI/SIA A92.5 и А92.6). [Выделение добавлено.]

Предоставленные вами материалы не указывают на то, что вы спроектировали и построили строительные леса со стопорными штифтами в соответствии с «национально признанными требованиями к испытаниям на устойчивость» или превосходят их. Если бы они на самом деле не были спроектированы таким образом, высоту, указанную в таблицах выше, пришлось бы уменьшить, чтобы соответствовать соотношению 2:1 для использования подмостей, когда они перемещаются с рабочими на них.

Обратите внимание, что в соответствии с §1926.452(w)(6)(iii), когда рабочий едет на строительных лесах,

Рамы выносных опор, при использовании, [должны быть] установлены с обеих сторон лесов. ³





Если вам нужна дополнительная информация, свяжитесь с нами по факсу (202-693-1689) по адресу: Министерство труда США, OSHA, Управление строительных стандартов и рекомендаций. Вы также можете связаться с нами по почте в Департаменте труда США, OSHA, Office of Construction Standards and Guidance, Room N3468, 200 Construction Avenue, N.W., Washington, D.C. 20210, хотя мы будем получать корреспонденцию по почте с задержкой.

Сячественно,

Рассел Б. Свансон, директор
Директорат строительства

---

¹ В своем письме вы указали, что ваш вопрос намного шире, чем этот — I. E.E . соответствуют ли ваши проекты всем применимым требованиям OSHA к лесам, используемым в строительстве. Многие из этих требований относятся к способу использования строительных лесов и воздействующим на них нагрузкам. Поэтому невозможно прокомментировать адекватность конструкции строительных лесов без ссылки на конкретную информацию об использовании. Короче говоря, в свете этого и с учетом ограниченного объема представленной информации мы можем прокомментировать только применимые требования к соотношению ширины основания к высоте. [ вернуться к тексту ]

---

² Письмо Агентства от 13 октября 1983 г. Джона Б. Майлза, директора Управления полевых операций, мистеру Бадду. [ к тексту ]





---





³ Отметим, что на представленных чертежах опорная рама изображена только с одной стороны лесов. Однако наши расчеты в таблицах были основаны на использовании аутригеров с обеих сторон. [ вернуться к тексту ]





---

Свод правил штата Калифорния, раздел 8, раздел 3622. Общие положения.

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобства пользователя, и не делается никаких заявлений или гарантий, что информация является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 7. Общие приказы по промышленной безопасности
Группа 4. Общее мобильное оборудование и вспомогательное оборудование
Статья 23. Передвижные лестничные стойки и подмости (вышки)

Вернуться к индексу Новый запрос

---

(a) Все строительные леса должны быть установлены в соответствии с положениями статьи 21 Приказов о безопасности строительства.

(b) Номинальная нагрузка.

(1) Расчетная рабочая нагрузка лестничных стоек должна рассчитываться на основе одного или нескольких 200-фунтовых человек вместе с 50-фунтовым оборудованием каждый.

(2) Расчетная нагрузка всех лесов рассчитывается на основе:

(A) Легкий — спроектирован и сконструирован так, чтобы выдерживать рабочую нагрузку 25 фунтов на квадратный фут.

(B) Средний — спроектирован и сконструирован так, чтобы выдерживать рабочую нагрузку 50 фунтов на квадратный фут.

(C) Тяжелый — рассчитан на рабочую нагрузку 75 фунтов на квадратный фут.

(3) Все лестничные стойки и подмости должны выдерживать как минимум в 4 раза большую расчетную рабочую нагрузку.

(c) Материалы. Материалы, используемые в передвижных лестничных стойках и подмостках, должны быть выбраны так, чтобы безопасно выдерживать расчетную рабочую нагрузку, и должны поддерживаться в рабочем состоянии для защиты от коррозии и износа.

(г) Крепеж. Гвозди, болты или другие крепежные элементы, используемые при строительстве лестниц, подмостей и башен, должны быть надлежащего размера и в достаточном количестве в каждом соединении, чтобы обеспечить расчетную прочность блока. Гвозди должны быть забиты на всю длину. (Все гвозди должны быть немедленно извлечены из демонтированного пиломатериала.)

(e) Качество изготовления. На всех открытых поверхностях не должно быть острых краев, заусенцев или других опасностей порезов.

(f) Рабочие уровни.

(1) Максимальная высота рабочего уровня не должна превышать наименьший размер основания под платформой в 3 раза. Если базовая мобильная единица не соответствует этому требованию, должны использоваться опорные рамы для достижения этого наименьшего базового размера или должны быть предусмотрены растяжки или распорки установки от опрокидывания.

(2) Минимальная ширина площадки для любого рабочего уровня должна быть не менее 20 дюймов для передвижных подмостей (вышек). Стойки для лестниц должны иметь минимальную ширину ступени 16 дюймов.

(3) Несущая конструкция для рабочего уровня должна быть жестко закреплена с использованием поперечных связей или диагональных связей с жесткими платформами на каждом рабочем уровне.

(4) Ступени лестничных стоек должны быть нескользкими.

(5) Рабочая площадка подмостей (вышек) должна быть на всю ширину подмостей, за исключением необходимых проемов. Рабочие платформы должны быть закреплены на месте. Все платформы строительных лесов должны соответствовать требованиям Приказа о безопасности строительства, раздел 1637.

(6) Все рабочие уровни строительных лесов на высоте 6 футов или выше над землей или полом должны иметь бортики в местах, где люди должны работать или проходить под лесами. (См. Раздел 3210.)

(7) Все рабочие уровни строительных лесов на высоте 30 дюймов или выше над землей или полом должны иметь ограждение, соответствующее требованиям разделов 3209 и 3210.

(8) Лестница или трап должны быть предусмотрены для надлежащего доступа и выхода, они должны быть закреплены или встроены в леса и расположены таким образом, чтобы их использование не приводило к опрокидыванию лесов. Посадочная платформа должна быть предусмотрена с интервалами, не превышающими 30 футов.

(g) Колеса или ролики.

(1) Колеса или ролики должны быть надлежащим образом рассчитаны на прочность и размеры, чтобы выдерживать четырехкратную расчетную рабочую нагрузку.

(2) Все колеса лесов, ролики и вертлюги должны быть снабжены надежными блокирующими устройствами или другими эффективными средствами для предотвращения движения лесов.

(3) Лестничные стойки должны иметь как минимум 2 фиксирующих ролика или другие средства фиксации устройства на месте. Если используются только 2 ролика, они должны быть направляющего типа, а если используются 4 ролика, по крайней мере 2 из них должны быть поворотного типа.

(4) Запорные устройства должны оставаться в запертом положении, когда рабочие поднимаются или работают на лесах и лестничных подставках.

(5) Если требуется выравнивание приподнятой рабочей платформы, винтовые домкраты или другие подобные средства для регулировки высоты должны быть предусмотрены в базовой части каждой мобильной единицы. Винтовой домкрат должен входить в свою опорную трубу не менее чем на 1/3 своей длины, но ни в коем случае открытая часть винтового домкрата не должна превышать 12 дюймов.

Примечание: Упомянутый орган: Раздел 142.3 Трудового кодекса. Ссылка: статья 142.3 Трудового кодекса.

ИСТОРИЯ

1. Поправка к подразделу (а), поданная 11-18-76; вступает в силу на тридцатый день после этого (регистр 76, № 47).

2. Поправки к подразделам (a)(3), (e)(1), (e)(6) и (f), поданные 12-19-78; вступает в силу на тридцатый день после этого (регистр 79, № 1).

3. Поправка подана 10-12-84; вступает в силу на тридцатый день после этого (регистр 84, № 41).

4. Поправка к подразделу (f)(5), поданная 19 июня 2001 г.; оперативный 19. 07.2001 (регистр. 2001 г. № 25).

5. Поправка к подразделу (f)(5), поданная 11 февраля 2010 г.; действует от 02.12.2010 (регистр. 2010 г. № 45).

Вернуться к статье 23 Содержание

Леса Safeway | Вако | Bil-Jax

Рамы строительных лесов бывают разных типов и размеров, каждая из которых предназначена для удовлетворения потребностей и повышения эффективности определенного вида работ. Это руководство поможет вам выбрать, какая рама лесов подойдет вам лучше всего.

Типы рам строительных лесов

Тип рамы относится к оригинальной конструкции рамы и ее производителю. Есть несколько стилей оправ, которые стали популярными в Соединенных Штатах за последние полвека или около того — каждый стиль был изготовлен другим производителем и имел немного разные размеры и характеристики, так что все они могут использоваться для выполнения определенной работы, но они не взаимозаменяемы друг с другом. Например, у каждого стиля рамы есть сквозная версия, которая хороша для строительных проектов, однако рама строительных лесов Safeway не будет укладываться поверх рамы стиля Waco. Стили важны, если у вас есть строительные леса, которым нужно соответствовать, в противном случае у каждого стиля есть версия, которая будет соответствовать вашим конкретным потребностям проекта.

У нас есть рамы трех разных стилей: рамы для строительных лесов Safway (синие), рамы для строительных лесов Waco (красные) и рамы для строительных лесов Big-Jax (желтые). Это стандартные стили каркасов строительных лесов в США. Safeway Style взаимозаменяем с рамами Safeway, Waco Style взаимозаменяем с рамами Waco, а Bil-Jax Style взаимозаменяем с рамами Bill Jax. Все, если эти стили использовались в течение многих десятилетий, поэтому их дизайн и функциональность проверены и соответствуют действительности. Из-за этого вы должны с осторожностью использовать стиль строительных лесов, который не является одним из этих стилей.

Одним из важнейших факторов, определяющих выбор стиля рамы, является ее соответствие существующим лесам. Самые большие различия между тремя разными стилями заключаются в диаметре ножек (это означает, что они используют штифты разного размера), расположении отверстий для штифтов (это означает, что отверстия для штифтов расположены под разными углами по отношению к горизонтальной оси рамы строительных лесов) и стили. поперечных замков. Штифты — это то, что соединяет рамы лесов вместе по вертикали, а поперечные скобы соединяют леса вместе по горизонтали.

Соответствие рамы лесов Safeway

Леса Safeway — это наш самый популярный тип рамы. Он подходит для рам Safeway Scaffolding и широко используется в южной и юго-западной частях США. Полноразмерные рамы имеют высоту 6 футов 4 дюйма, для них требуется соединительный штифт 1-7/16 дюйма (соединительный штифт USA-104), отверстия для штифтов расположены под углом 45 градусов к горизонтальному элементу, а также замки для фиксации поперечных распорок. место. Посмотрите наши рамы для строительных лесов Safeway в продаже.

Соответствие рамы строительных лесов Waco

Этот тип рамных лесов имеет полноразмерные рамы высотой 6 футов 7 дюймов и требует соединительного штифта 1-3/8 дюйма (USA-100 или 103 соединительных штифта). с отверстиями для штифтов под углом 90 градусов к горизонтальному элементу и откидными замками в виде леденцов. Посмотрите наши рамы Waco-Style в продаже.



Соответствие раме лесов Bil-Jax

Этот тип рамных лесов имеет полноразмерные рамы высотой 6 футов 6 дюймов и требует соединительного штифта 1-3/8 дюйма (SWS-107) со штифтом. отверстия в 90 градусов и замки C, чтобы удерживать поперечные скобы на месте. Мы продаем оправы в стиле Bil Jax только под заказ. Мы не держим инвентарь их на нашем дворе.



Типы рам лесов

Типы рам лесов относятся к назначению и типу работы, для выполнения которой предназначена рама. Например, нужна ли рабочая платформа на высоте, отличной от высоты ваших ног? Нужны ли вам лестницы по бокам лесов, чтобы вы могли взобраться на них? Вам нужна длинная платформа или башня? Вы работаете в помещении или на улице?

Проходные рамы для строительных лесов

Проходные рамы открыты посередине, что позволяет проходить через раму, даже если вы несете материалы или тачку. Они часто используются, когда вам нужна длинная рабочая платформа и возможность передвигаться по всей длине стены. С помощью сквозных рам вы можете создать несколько длинных рабочих платформ друг над другом, чтобы рабочие перемещались и работали на каждом уровне. Посмотрите наши прогулочные рамы в продаже.

Лестничные рамы

Лестничные рамы часто используются при строительстве строительных лесов, внутренних работ и там, где требуется более точная регулировка высоты рабочей платформы. Они также позволяют вам создать стоячую платформу и рабочую платформу на несколько футов выше, чтобы вы могли держать свои инструменты и материалы на уровне талии. Некоторые рамы поставляются с перекладинами с одной стороны рамы, а другие с перекладинами с обеих сторон. Если перекладины на рамах находятся на расстоянии менее 18 дюймов друг от друга, разрешается использовать саму раму в качестве лестницы в соответствии со стандартами OSHA. Лестничные рамы можно использовать на концах платформы лесов в сочетании с проходными рамами. Смотрите наши лестничные рамы для продажи.

Выбор правильного размера рамы лесов

Какую работу вы выполняете? Вы работаете в стесненных условиях? Вы будете близко к потолку? Как высоко вам нужно идти? Это все соображения при выборе размера рамы лесов.

Полноразмерные рамы

Мы считаем наши рамы размером 6 футов 4 дюйма – 6 футов 8 дюймов полноразмерными рамами. У более высокой рамы есть несколько преимуществ. Если вам нужно несколько рабочих платформ, установленных друг на друга, эта рама даст вам достаточно места, чтобы ходить и работать на более низкой платформе. Эта рама может привести вас к определенной высоте, которая вам нужна в проекте, и, когда вы поднимаетесь выше, вам потребуется меньше этих высоких рам, чтобы добраться туда. Наши полноразмерные рамы бывают как проходными, так и лестничными. У нас тоже разная ширина.

5-футовые высокие рамы

Наши 5-футовые рамы часто используются для создания строительных лесов. Шаг 5 футов позволяет легко рассчитать высоту платформы и количество рам, которые вам нужно будет сложить. Более короткая высота может дать вам возможность приблизиться к потолку, не касаясь его, чем более высокая рама.

Полувысокие рамы

Наши полувысокие рамы имеют высоту от 2 до 4 футов и часто используются во внутренних помещениях, где требуется очень специфическая высота платформы, например, когда потолок не позволяет использовать полноразмерной рамы. Посмотрите наши полувысокие рамы в продаже.

Узкие рамы

Наши узкие рамы — это любые рамы шириной менее 5 футов. Мы продаем рамы шириной 42 дюйма и шириной 3 фута. Эти рамы часто используются для лепнины, более легких применений, ограниченных пространств, внутренних помещений. Преимущество этих рам в том, что их проще и быстрее собрать, легче транспортировать, они занимают меньше места при хранении и позволяют работать в ограниченном пространстве. Они также требуют меньше настила. Например, рама шириной 5 футов требует шести досок для настила по всей длине. Для рамы шириной 3 фута требуется всего четыре доски. Это значительная экономия средств при работе с крупными проектами.

Недостаток этих рамок в том, что они не так стабильны при движении вверх. Они должны быть привязаны к стене на более низких высотах и ​​чаще, чем рама лесов шириной 5 футов.

Посмотрите наши узкие оправы в продаже.

Мы тестируем наши рамы в Texas A & M, чтобы убедиться, что они превосходят стандарты OSHA и конкурентов. Вы удивитесь, какой вес они могут выдержать. См. наши результаты испытаний на сжатие.



Последние правила техники безопасности при работе с лесами [обновлено в 2022 г.]

Опубликовано 22 декабря 2019 г. в News

---

Системы строительных лесов строго регламентируются многочисленными законами. Подавляющее большинство этих правил исходит от OSHA, но некоторые из них устанавливаются правительствами штатов, чтобы помочь заполнить пробелы в соблюдении.

Часто принимаются новые законы, и правила со временем могут меняться. Таким образом, очень важно быть в курсе правил техники безопасности на строительных лесах, которые охватывают все, от конструкции и проектирования строительных лесов до обучения сотрудников, работающих на высоте.

Важные последние инструкции по безопасности на строительных лесах

Существует несколько важных рекомендаций по проектированию лесов и правил безопасности, относящихся к работе на строительных лесах:

• Ограждения и/или системы защиты от падения являются обязательными при работе на высоте более 10 футов.
• Ограждения должны иметь высоту от 38 до 45 дюймов.
• Платформы лесов должны быть полностью накрыты или обшиты досками.
• Соотношение высоты опорных лесов к основанию более 4:1 должно быть закреплено растяжками, связями, связями и т. д.
• Леса должны выдерживать четырехкратную максимальную нагрузку.
• Проверки должны проводиться перед каждой рабочей сменой.
• Работодатели должны обучать всех работников, работающих на высоте, правилам техники безопасности.
• Не нарушайте расстояния от линий электропередач, как это разрешено в 1926.451(f)(6) В Вирджинии минимальное расстояние составляет 10 футов от линий электропередач.
• Не устанавливайте мосты между двумя лесами мостками, если это не было разработано квалифицированным специалистом.
• Не используйте подмости, если не обеспечена надлежащая защита от падающих предметов для пользователей и рабочих, находящихся внизу.
• Не используйте строительные леса во время грозы, молнии или сильного ветра.
• Не работайте на льду или заснеженных платформах.
• Не используйте подмости, если они не отвесные, квадратные и жесткие.
• Не изменять подмости. Обученная бригада может выполнять переделку лесов только под наблюдением компетентного лица.

Эти правила техники безопасности при работе со строительными лесами, взятые непосредственно из стандартов OSHA, более подробно рассматриваются в следующих разделах.

Требования к конструкции и дизайну

Системы лесов должны быть спроектированы и построены определенным образом, чтобы считаться безопасными. Различные правила применяются к различным типам систем строительных лесов, таких как опорные леса или подвесные платформы, но общая предпосылка одна и та же: убедитесь, что конструкция надежна и безопасна в использовании.

Ограждения, промежуточные поручни и поперечные распорки

На поддерживаемых лесах OSHA требует установки ограждений на высоте более 10 футов в большинстве случаев. Ограждения должны быть высотой от 38 до 45 дюймов, а промежуточные ограждения должны быть установлены примерно на половине этой высоты.

При использовании для поддержки верхней направляющей ограждения поперечная распорка должна достигать требуемой высоты от 38 до 45 дюймов. Верхние поручни на ограждениях не должны быть изготовлены из стальной или пластиковой ленты. Он должен быть достаточно прочным, чтобы остановить падение.

Платформы

Настил, установленный на подмости, должен выдерживать нагрузку, по крайней мере, в четыре раза превышающую расчетную, плюс собственный вес без разрушения. Он не должен прогибаться более чем на 1/60 своей длины между опорами. Рабочие платформы должны быть изготовлены из цельного дерева или сборных досок.

Не перегружайте платформу лесов сверх предусмотренной грузоподъемностью и не увеличивайте максимальную рабочую высоту, взбираясь по ограждениям или используя ящики или лестницы на платформе.

Опоры и ограничители лесов

Если отношение высоты к основанию лесов превышает 4:1, для предотвращения опрокидывания требуются растяжки, стяжки или другие средства фиксации. Ограничители должны быть установлены каждые 20 футов по вертикали для ширины менее трех футов или 26 футов для ширины более трех футов. Горизонтальные скобы должны быть установлены на каждом конце и не более чем в 30 футах от одного конца.

Грузоподъемность лесов

Леса должны выдерживать нагрузку, в четыре раза превышающую предусмотренную для них нагрузку. Вес, размещенный на лесах, никогда не должен превышать предусмотренную нагрузку или максимальную грузоподъемность, в зависимости от того, что ниже.

Техническое обслуживание и ремонт

Учитывая риски, связанные с работой на строительных лесах, важно постоянно поддерживать их в хорошем состоянии. Обязательно мойте их после каждой работы и проверяйте на наличие сломанных или поврежденных компонентов.

Частота осмотров

Частые осмотры занимают центральное место в обслуживании и безопасном использовании строительных лесов. Осмотр должен проводиться квалифицированным специалистом в начале каждой смены и после любого инцидента, который может повлиять на структурную целостность строительных лесов. Например, если строительные леса были перемещены или повреждены, их следует осмотреть, чтобы убедиться, что они безопасны для использования.

Квалифицированное лицо

Квалифицированное лицо определяется как лицо, получившее подготовку и образование, необходимые для выполнения конкретных задач. Как правило, это означает, что они либо получили степень или сертификат, либо иным образом доказали свою способность решать связанные проблемы благодаря обширным знаниям или опыту. Осмотр строительных лесов должен проводить квалифицированный специалист.

Четыре наиболее распространенных нарушения безопасности при работе с лесами

Существует четыре распространенных нарушения безопасности при работе с лесами, о которых вам следует знать:

• Перегрузка лесов.
• Подрядчик снимает опорные элементы лесов или переделывает строительные леса.
• Плохая уборка — оставление лишнего мусора, который может привести к скольжению, спотыканию и падению.
• Неустойчивое основание/основание: грязевые отмели и опорные плиты недостаточно закреплены или затянуты.

Требования личной безопасности для безопасного использования строительных лесов

Лица, работающие на высоте, несут такую ​​же ответственность за свою безопасность, как и их работодатели. Тем не менее, есть некоторые предметы, которые работодатели должны предоставить своим сотрудникам для обеспечения их безопасности.

Системы защиты от падения

Любой, кто работает на высоте более 10 футов, должен иметь либо систему защиты от падения, либо ограждения, а для одно- или двухточечных подмостей требуется и то, и другое в соответствии с правилами OSHA.

К системам индивидуальной защиты от падения относятся привязные ремни, ремни, карабины, спасательные тросы, D-образные кольца и точки крепления. Законодательство штата может потребовать дополнительных средств индивидуальной защиты (СИЗ). Как правило, ответственность за предоставление этого оборудования лежит на работодателе.

Защита от падающих предметов

Сотрудники должны носить каски на рабочем месте, чтобы защитить себя от падающих предметов, таких как инструменты, мусор и т. д. Кроме того, стандарты OSHA требуют установки бортиков, экранов, сеток или баррикад ловить падающие предметы.

Обучение

Квалифицированный специалист должен обучать сотрудников опасностям, связанным с работой на высоте, и процедурам, используемым для снижения этих рисков. Компетентное лицо также должно обучать тех, кто собирает, перемещает, ремонтирует, обслуживает, проверяет или эксплуатирует леса.

Переподготовка требуется, когда работодатель считает, что работнику не хватает навыков или знаний для безопасной работы, или в случаях, когда обучение не проводилось после изменения рабочего места.

Соблюдение правил безопасности при работе с лесами

Конечно, это лишь некоторые из многих правил безопасности при работе с лесами. Дополнительные правила применяются к определенным типам лесов (таким как подвесные системы или воздушные подъемники), требованиям к доступу для сотрудников, которые разбирают или устанавливают леса, и методам доступа, и это лишь некоторые из них.

Поддержание соответствия этим стандартам часто является вопросом отраслевого опыта. Подрядчики, специализирующиеся на проектировании и монтаже строительных лесов, как правило, соблюдают эти законы и правила. Нажмите ниже, чтобы узнать больше о безопасности, проектировании и проектировании строительных лесов, особенно в отношении ветровых нагрузок и порывов ветра.

Инженерные леса для защиты от ветровых нагрузок и порывов ветра

Профнастил для строительных лесов Ширина 2 м | Леса

Листовое покрытие для строительных лесов шириной 2 м | Строительные леса | Альтрад Генерация

Заказы, размещенные после 18 декабря, будут обрабатываться с 4 января.

Войти в свою учетную запись / Создать учетную запись

Altrad Generation

Введите ключевые слова)

• Леса
  • Столбы и труба для строительных лесов
  • Доски для строительных лесов
  • Сетка для строительных лесов и мусора
  • Аксессуары для строительных лесов
  • Палуба носорога
  • Ключевые зажимы
• Фехтование
  • Панели ограждения
  • Аксессуары для ограждения
  • Контроль толпы
• Опалубка и опалубка
• Управление движением
• Строительное оборудование
  • Постановка и эстакады
  • Траншейные распорки и опоры
  • Строительные аксессуары
  • Подъемное оборудование
• Легкий доступ
  • Поворотные ступени
  • Ступени платформы
  • Лестницы
• Доступные башни
  • Одинарная ширина 1,8 м
  • Двойная ширина 1,8 м
  • Одинарная ширина 2,5 м
  • 2,5 м двойной ширины
  • Аксессуары

Прокрутите изображение для увеличения

0. 0 (0 отзывов)

Код товара: 046343

€POA

• Продукт
  Детали
• Доставка
• Возвращает

Это защитное покрытие для строительных лесов идеально подходит для работы в неблагоприятных погодных условиях или защищает вашу рабочую силу от неблагоприятных погодных условий.

Износостойкие и долговечные, изготовленные из полиэтилена, эти листы для строительных лесов имеют ширину 2 м и длину 45 м и являются важным элементом при рассмотрении рабочей среды вашего строительного персонала.

Нужна помощь?
Позвоните нам по телефону 01 601 1500
или свяжитесь с нами онлайн

Независимые обзоры

Функции

Часто задаваемые вопросы
Является ли этот продукт огнестойким? — №

Спецификация

• Ширина:    2 м
• Длина: 45 м
• Вес: 18 кг
• Материал: полиэтилен



Двойная муфта из штампованной стали

€2,40 Искл. НДС

Резиновый блок ограждения

€9,49 Искл. НДС

16-футовая оцинкованная труба лесов

€34,27 Искл. НДС

13-футовая доска для строительных лесов — 3,9 м

€30,19Искл. НДС

21-футовая оцинкованная труба лесов

€42,84 Искл. НДС

Металлическая панель ограждения с круглым верхом

€46,00 Искл. НДС

Подставка из легкого сплава 7,2 м 450 мм

€300,00 Искл. НДС

Строительные леса LEWIS 1,8 м одинарной ширины — 2,2 м в высоту

1 203,59 € Искл. НДС

Аренда этого продукта* Позвоните нам по телефону 01 601 1500

Если вы заинтересованы в аренде этого продукта, пожалуйста, оставьте свои контактные данные, и сотрудник отдела обслуживания клиентов свяжется с вами.

Обратите внимание: наши услуги по аренде доступны только для торговых/бизнес-клиентов.

Имя *

0 из 50

Почтовый индекс доставки *

0 из 15

Номер телефона *

0 из 15

Продолжительность аренды *

0 из 50

* В зависимости от кредитного статуса. Может потребоваться залог.

Запросите сегодня! Позвоните нам по телефону 01 601 1500

. Если вы заинтересованы в приобретении этого продукта или хотите узнать больше, оставьте свои контактные данные ниже, и сотрудник службы поддержки клиентов свяжется с вами.

Имя *

0 из 50

Почтовый индекс доставки *

0 из 15

Номер телефона *

0 из 15

Вы уверены?

Мы обнаружили, что вы из %ORIGINAL_TERRITORY% и пытаетесь посетить наш веб-сайт %SWITCH_TERRITORY%. Если вы хотите продолжить, нажмите кнопку ниже.

Продолжить

Леса Помощь | Глоссарий строительных лесов

Если в этом разделе нет ответов на ваши вопросы, позвоните нам по телефону (877) 99-SCAFF или продажи по электронной почте.

Общая информация о строительных лесах

В следующий раз, когда вам придется работать на высоте, купите строительные леса в Scaffold Frame вместо того, чтобы возиться с лестницами. Леса представляют собой большую устойчивую рабочую платформу, на которой можно складывать материалы и устанавливать инструменты.

С помощью строительных лесов вы можете легко добраться до всех областей ремонта, чтобы выполнить работу лучше в два раза быстрее. И вы сэкономите массу времени и энергии, не карабкаясь постоянно вверх и вниз, чтобы переставить свою лестницу. Защитные поручни, прикрепленные к верхней части рамы лесов, позволяют вам сосредоточиться на выполняемой задаче, не беспокоясь о том, что вы можете упасть. В Scaffold Frame мы расскажем вам, как настроить леса, чтобы они были безопасными и надежными.

Основы строительных лесов

Стандартная установка, которая идеально подходит для большинства проектов вокруг дома, состоит из 5-футовых стандартных торцевых рам и поперечных скоб, образующих леса длиной 7 футов. В дополнение к опорным пластинам и системе ограждений основными компонентами системы строительных лесов являются рамы и поперечные распорки, которые вы складываете и соединяете встык, чтобы получить более крупные леса. Наиболее распространенный размер рамы составляет 5 футов в ширину и 5 футов в высоту, но в зависимости от ваших потребностей доступно множество других размеров.

Наконечники для строительных лесов

• Расстояние между рамами определяется длиной поперечных раскосов, 7 футов и 10 футов являются наиболее распространенными и экономичными.
• Купить регулировочные винты и опорные пластины для облегчения выравнивания на неровной поверхности.
• Купите 8-дюймовые ролики, если вы планируете перемещать леса.
• Покройте рамы тремя 7-футовыми досками и системой ограждений.
• Не поддавайтесь искушению сэкономить деньги, используя обычные деревянные доски для рабочей поверхности; они недостаточно сильны.
• Измерьте, чтобы определить идеальную высоту платформы для вашей работы. Имейте в виду, что ваша рабочая высота составляет от кормы до 6 футов над досками лесов.

Scaffold Frame поможет вам выбрать правильный размер и стиль строительных лесов для вашей задачи.

---

Глоссарий строительных лесов

Распорка для строительных лесов Распорка для строительных лесов

Жесткое соединение, которое удерживает 1 элемент лесов в фиксированном положении по отношению к другому элементу или которое удерживает 1 элемент лесов к зданию или сооружению.

Квадратные подмости каменщика
Квадратные подмости, состоящие из каркасных квадратов, поддерживающих платформу. Связанный: См. Каркасы строительных лесов Mason / Ladder

Соединитель лесов
Устройство лесов для скрепления составных частей лесов из трубы и соединителя.

Изготовленные настилы и настилы
Изготовленные платформы, изготовленные из дерева, включая клееную древесину, а также массивные пиломатериалы для строительных лесов, деревянные доски, металл или другие материалы.

Ограждение лесов
Горизонтальное защитное ограждение, устанавливаемое вдоль открытых сторон и концов лесов.

Подмости для тяжелых условий эксплуатации
Означают подмости, спроектированные и сконструированные так, чтобы выдерживать рабочую нагрузку не более 75 фунтов на квадратный фут. См. также Леса для легких и средних нагрузок.

Подъемник
Механическое устройство с ручным или механическим приводом, используемое для подъема или опускания подвесных лесов. См. Подъемный рычаг.

Легкие строительные леса
Определяются как строительные леса, спроектированные и сконструированные так, чтобы выдерживать рабочую нагрузку не более 25 фунтов на квадратный фут. См. также Леса для тяжелых условий эксплуатации и Леса для средних нагрузок.

Максимальная предполагаемая нагрузка
Максимальный предполагаемый вес людей, оборудования, материалов и строительных лесов.

Подмости средней грузоподъемности
Определяются как подмости, спроектированные и сконструированные так, чтобы выдерживать рабочую нагрузку не более 50 фунтов на квадратный фут.

Промежуточная перекладина лесов
Перекладина, расположенная примерно посередине между ограждением и платформой и крепящаяся к стойкам, установленным вдоль открытых сторон и концов платформы.

Perry Compatible Scaffolding
Система строительных лесов достаточно мала, чтобы ее можно было переносить. Леса на колесах

Outrigger
Конструктивный элемент поддерживаемых лесов, используемый для увеличения ширины основания лесов, чтобы обеспечить поддержку и повышенную устойчивость лесов.

Платформа для строительных лесов
Рабочая поверхность, приподнятая над нижними уровнями. Платформы могут быть построены с использованием отдельных деревянных досок, сборных досок, сборных настилов и сборных платформ. Посмотреть многоцелевые, прокатные и внутренние леса

Номинальная нагрузка
Обозначает указанную изготовителем максимальную нагрузку, которая может быть поднята подъемником или приложена к лесам или компонентам лесов.

Леса
Определяются как временные приподнятые платформы, которые поддерживаются или подвешиваются, включая их систему поддержки и точки крепления, и которые используются для поддержки сотрудников или материалов, или того и другого.

Винтовые домкраты и опорные плиты
Ключом к безопасности строительных лесов является прочный фундамент. Регулировочные винты делают выравнивание лесов простым и безопасным. Домкраты необходимы для безопасной, стабильной и ровной рабочей платформы, если вам нужно работать на неровной поверхности или на неровной крыше.

Береговые леса
Подмости с опорой, которые устанавливаются напротив здания или сооружения и удерживаются на месте с помощью подпорок.

Подножка
Горизонтальное ограждение, устанавливаемое вдоль открытых краев приподнятой поверхности для предотвращения падения материалов, инструментов или оборудования.

Каркас для труб и муфт

Готовая сборка, состоящая из следующих компонентов:

• (a) Трубки, служащие стойками, опорами, скобами, стяжками и полозьями.
• (b) Подкос, поддерживающий стойку.
• (c) Специальные соединители, которые служат для соединения стоек и соединения различных элементов.
• (d) Рабочая платформа.

Трубчатые сварные рамные леса (или сборные рамные леса)

Платформа подмостей, поддерживаемая металлической секционной рамой, состоящей из стоек и горизонтальной опоры с промежуточными элементами.

Проходные леса

Когда использовать эти рамы, а не лестничные наборы 5 на 5 футов? Если вы строите ряд или линию, где вы хотели бы иметь возможность пройти от конца до другого конца башни на одном из нижних уровней, этот кадр является ответом.
