Ручной фрезер по дереву, приспособления для ручного фрезера

Ручной фрезер по дереву по праву считается одним из самых востребованных инструментов домашнего мастера. Причем смысловой упор мы здесь подчеркнуто сделаем на слове «мастер». Как правило, вопрос о его приобретении становится тогда, когда исчерпаны возможности другого ручного инструмента по обработке древесины, включительно с электрическими его собратьями.

А между тем, возможности ручного фрезера по дереву, даже при самом примитивном его применении, впечатляют. Даже самые простые модели позволяют выполнить огромное количество видов работ. Но прежде, поговорим об их основных технических характеристиках и конструктивных особенностях, чтобы помочь вам сориентироваться в выборе инструмента.

Основные технические различия и выбор фрезера для домашних работ

Очевидно, что любой электрический инструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, что в быту может пригодиться очень редко.

Такие устройства могут весить больше 6 кг, их мощность достигает 2,3 кВт.

Существуют также специализированные фрезеры (кромочные, штанговые, для определенных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас – домашних мастеров, в первую очередь должен заинтересовать более универсальный инструмент. Таковым является погружной подвижный штанговый фрезер. Будет неплохо, если он имеет плавную или пошаговую регулировку скорости и работает с фрезами диаметром не менее 8 мм.

Такие аппараты предназначены для выполнения универсального набора работ:

  • профилирование кромки;
  • выборка четверти;
  • изготовление шипов и пазов, шлицов, фальцев;
  • получение отверстий различной конфигурации;
  • подготовка посадочных мест для мебельной и иной фурнитуры;
  • художественная обработка древесины, в том числе пространственная.

А если их снабдить определенным набором приспособлений для ручного фрезера, большинство из которых вы сможете изготовить своими руками в домашней мастерской, то этот, и так не маленький список профильных работ сможет радикально увеличиться.

Об этом мы постараемся кратко, но содержательно, рассказать вам в этой статье. Но сначала рассмотрим основные узлы инструмента:

  1. Голова фрезера конструктивно значительно проще, чем аналогичный узел у большинства электроинструментов. Собственно – это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором оборотов. Отсутствие всяких редукторов и передач делает ее очень надежным узлом инструмента.
  2. Подошва фрезера – она же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или качественного пластика. Первый вариант самый недорогой, но лучше не пожалеть денег на другие. От ее основательности и точности исполнения зависит точность и качество всех видов работ выполняемых фрезером. На ней крепятся все упоры и направляющие, расположены места креплений различных приспособлений. В том числе и штангового механизма.
  3. Штанговый механизм – главный функциональный узел фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его исполнения зависит не только удобство работы, но и долговечность фрезера. Это наиболее изнашиваемый узел, он требует регулярного ухода и смазки.

Несколько практических советов при выборе фрезера:

  • не гонитесь за большой мощностью, но не берите откровенно слабый инструмент, нормальный диапазон мощности домашнего фрезера 800 – 1300 Вт;
  • обратите внимание на реальную глубину погружения фрезы – это определит максимальную глубину паза, который можно будет получить при помощи данного инструмента;
  • лучший зажим для фрез – конусная цанга;
  • лучший выключатель – с фиксирующей кнопкой;
  • длина шнура питания не должна быть маленькой;
  • отсутствие люфтов и плавность работы штангового механизма – залог долговечности инструмента.

И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе.

Простейшие приспособления для ручного фрезера

Для расширения возможностей и удобства работы ручным фрезером существует достаточно большое количество несложных приспособлений. Иногда они идут в комплекте с фрезером, некоторые являются конструктивными особенностями того или иного типа инструмента. И в первую очередь это параллельный упор, идущий в комплекте почти со всеми ручными фрезерами, но и в первую очередь дорабатываемым домашними умельцами под конкретные виды работ.

Самым простым, чаще всего изготавливаемым приспособлением, является накладка на подошву круглой формы. Большинство фрезеров имеют две параллельные кромки, упрощающие конструкцию упоров для обработки прямолинейных заготовок, что при работе с накладными шаблонами требует четкого позиционирования инструмента. Несложная круглая накладка на подошву позволит эту процедуру сделать абсолютно простой.

При ее использовании важно выставить верхний шаблон на расстоянии от края накладки до режущей кромки фрезы и нужную глубину погружения.

Следующим по частоте изготовления своими руками является приспособление для фрезерования окружностей. Правда, это можно достичь и с применением предыдущего приспособления, но только при наличии заранее изготовленного шаблона, Но, лучше все же, один раз потратить время на универсальный инструментарий и пользоваться им долгие годы.

Из первого и второго фото понятен принцип работы данного устройства, а конструктивных подходов к его реализации множество. Все это вариации на тему циркуля. Можно делать отдельное приспособление, а можно использовать, к примеру, штанги параллельного упора вашего фрезера.

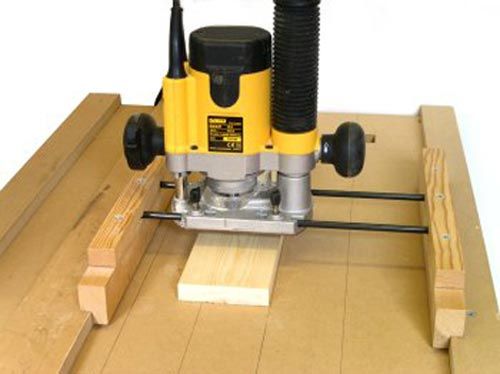

К разряду простейших приспособлений для фрезера можно отнести приспособление, часто называемое лыжами.

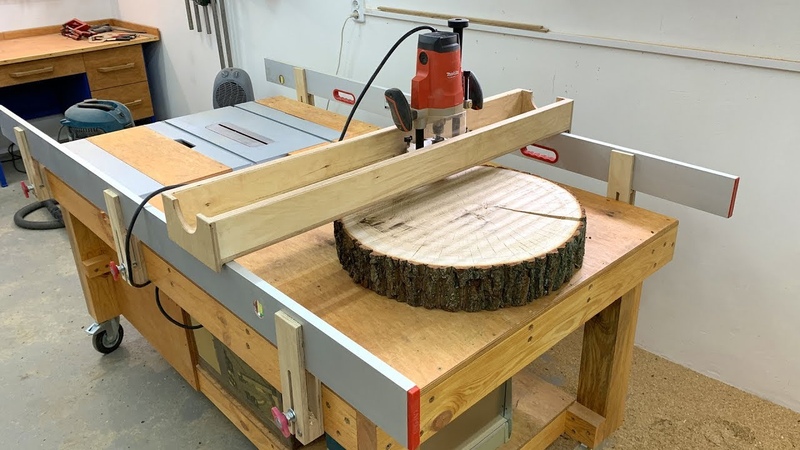

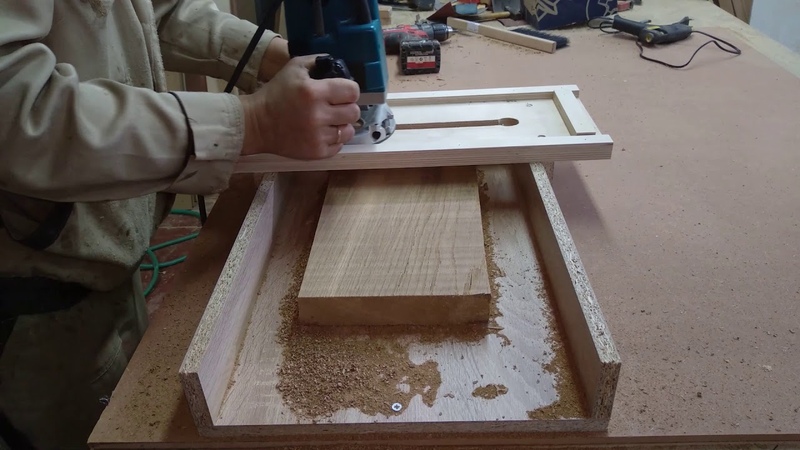

Оно позволяет отчасти заменить рейсмус или произвести шлифовку изделия. Главное, чтобы была обеспечена жесткость конструкции.

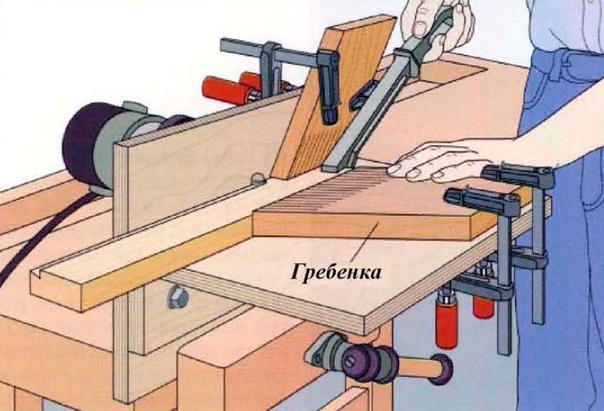

Согласитесь, что приспособление с упорами, показанные на фото ниже радикально упрощает процедуру получения глубоких выборок в узком материале, таких как пазы для врезки замков и защелок,

а приспособление для получения параллельных пазов столь же не сложно в изготовлении, сколь так же упрощает этот вид работ.

Тем более что они оба могут быть изготовлены на одной платформе – накладке на подошву. В этом перечне также достойное место займут шаблоны для однотипных фрезерных работ, используемые в сочетании с фрезами, оснащенными упорными подшипниками.

И здесь самое время несколько слов сказать о фрезах.

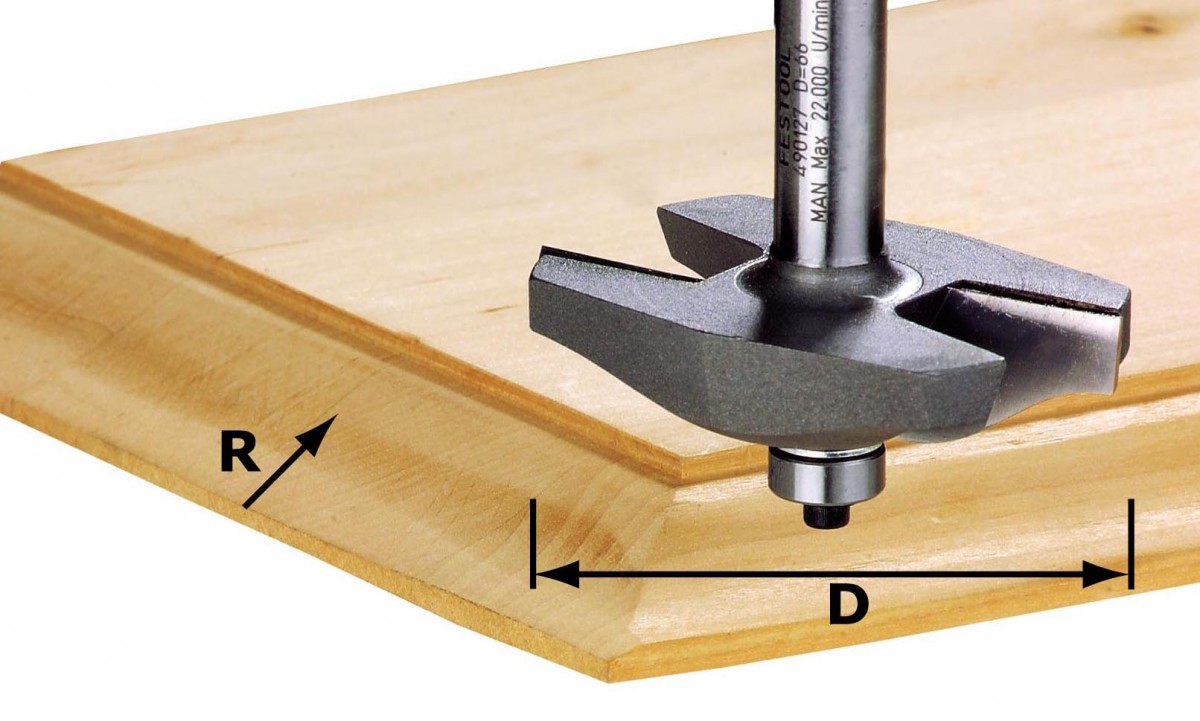

Фрезы для ручных фрезеров по дереву

Универсальность данного инструмента в первую очередь достигается за счет разнообразия оснастки – фрез. Поэтому, не уделить им чуточку внимания, мы не имеем права.

Конструктивно фрезы бывают:

  • монолитными;
  • сборными;
  • со сменными лезвиями.

А по разновидностям выполняемых работ они имеют значительно большие различия. Мы упомянем об основных из них:

пазовые – для изготовления пазов разной формы;

профильные фрезы с опорным подшипником или без;

галтельные фрезы – служат для получения U-образных выемок на детали различной глубины и конфигурации;

фальцевые и кромочные, иногда совмещающие в себе обе функции – для обработки краев изделия;

комбинированные.

Высокотехнологичные приспособления для ручного фрезера

И даже среди них есть приспособления собранные своими руками, позволяющие без особых трудозатрат значительно расширить перечень выполняемых фрезером работ или значительно упростить их проведение.

На таком незамысловатом устройстве легко обрабатывать кромки погонажных деталей. А если его слегка модернизировать, то и выбирать глубокие пазы, ограниченные по длине. Вы можете сразу изготовить более универсальный станок для выполнения множества функций, а можете обойтись более простой конструкцией со строго заданным перечнем вспомогательных функций, либо даже призванным унифицировать лишь одну операцию.

Есть также готовые промышленные образцы приспособлений для более точной и комфортной работы ручным фрезером по дереву с функцией ограничения перемещения инструмента в горизонтальной плоскости.

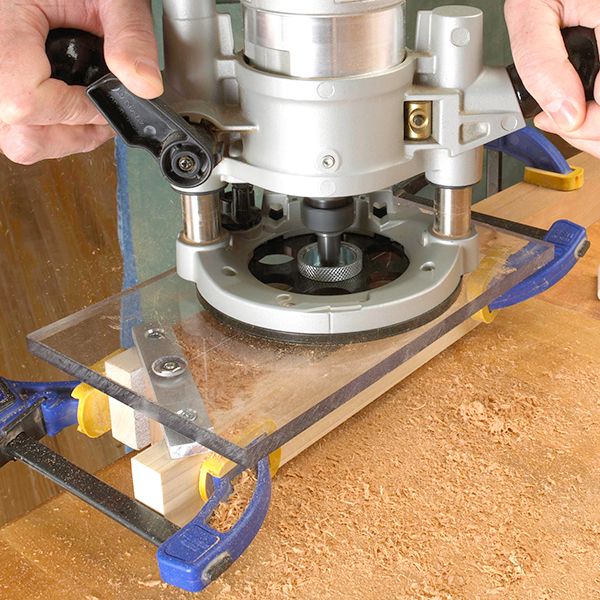

При желании такое приспособление можно изготовить своими руками, использовав мебельные направляющие помощнее. Оно будет незаменимо в некоторых видах фрезерных работ, особенно при выборке четвертей и пазов в крупногабаритных деталях, таких как элементы каркасного дома, деревянные малые архитектурные формы прочее. Часто для подобных видов работ домашние мастера изготавливают упрощенные формы такого приспособления.

Более сложным видом приспособления для ручного фрезера есть министанок для получения круглых форм. Но если у вас нет доступа к полноценному токарному станку, а вам необходимо изготовить не только полтора десятка балясин для лестницы, но и оградить балкон или террасу, то изготовление подобного устройства окупится с лихвой. Тем более что, использовав галтельную фрезу с интересным профилем, рассчитав промежутки по зубьям оборотной шестерни, в этом приспособлении также легко получить фигурные продольные пазы.

Ну, или на худой конец, сконструируйте что-то похожее на приспособление, изображенное на следующее фото. Здесь главное – идея – получение круглого погонажа при помощи ручного фрезера, а ее воплощение достаточно многовариантно. Кстати, если придумаете свою конструкцию – предлагайте, обсудим и поделимся ею с посетителями нашего сайта.

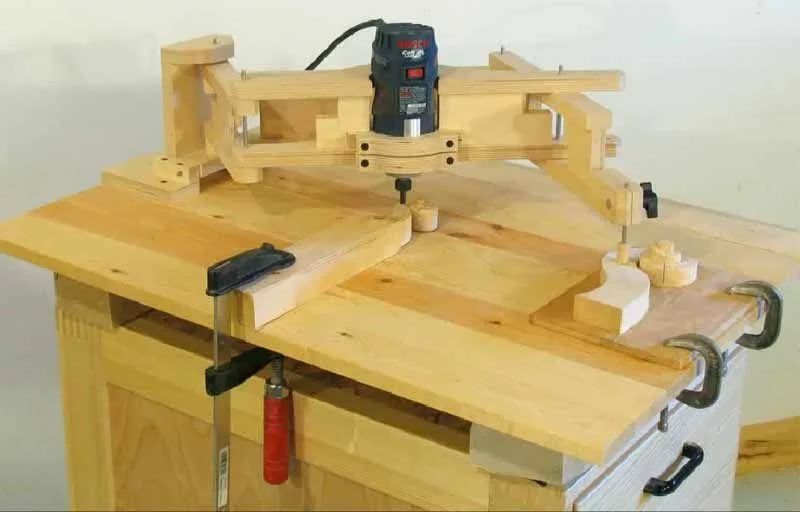

И напоследок можем предложить вашему вниманию два самых высокотехнологичных приспособления для фрезера. Они предназначены для изготовления серии изделий по шаблону. Первое имеет 2 степени свободы и позволяет копировать деталь в одной плоскости.

Второе же ею не ограничивается.

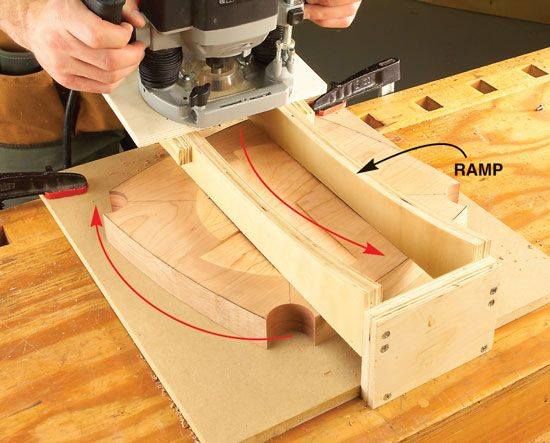

Понятно, что для получения точной копии объемной модели, придется ее в процессе работы поворачивать и многократно взаимно позиционировать с ней заготовку, но для людей творческих – это не самая невыполнимая задача. Понятно, что при самостоятельном изготовлении подобного приспособления вы предусмотрите крепление именно для своего фрезера и скорректируете прочность конструкции под его вес. Но результат работы того стоит.

Еще проще объемное копирование происходит по барельефным моделям. При создании приспособления для него важно обеспечить плавное и свободное перемещение фрезера в трех плоскостях и жесткость связи от копира до кончика пальчиковой фрезы.

А для изготовления каннелюр на деревянной колонне вовсе не обязательно использовать токарный станок, есть варианты попроще, но неизменной остается одна составляющая процесса – ручной фрезер для работ по дереву.

Остается добавить, что не только по дереву. Этот чудо-инструмент с легкостью справляется с большинством видов пластмасс и даже алюминием.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Самодельные приспособления для ручного фрезера. Узнайте, как работать ручным фрезером

Для того чтобы обеспечить нормальную работу фрезеровочного аппарата, необходимо не только правильно обращаться с используемым устройством, но и грамотно применять дополнительное оборудование, другими словами — приспособления для ручного фрезера. Чтобы данный инструмент имел возможность формировки заготовочного изделия в соответствии с требованиями мастера (то есть, срезая края и остальные места материала там, где нужно, а не там, где «так вышло»). Так вот, именно для придания обрабатываемому материалу четкой запланированной формы в хозяйстве и используются «приспособы» для ручного фрезера.

Сложность изготовления самодельных приспособлений

Зачастую производители сами доукомплектовывают свою продукцию еще на стадии производства, однако полным набором всех необходимых инструментов, увы, не каждая компания сможет порадовать потребителей. Да и зачем это делать, если в любой момент можно смастерить подходящий инструмент своими руками в гаражных условиях. Делать это можно даже без предварительного чертежа: их конструкция настолько примитивна, что справиться с такой работой сможет даже начинающий мастер. Чтобы сделать параллельный упор или какую-либо еще деталь, достаточно иметь при себе рисунок данного устройства и минимальный набор инструментов. Но если вы хотите изготовить самодельный стол для ручного фрезера, без чертежа вам точно не обойтись. Нужно все правильно рассчитать, обозначить размеры стола, после чего уже переходить к работе.

Как работать ручным фрезером?

Перед выполнением фрезеровочных работ по дереву вам необходимо удостовериться в следующем:

  • Закреплена ли фреза в цанге.
  • Соответствует ли установленное на верстак дополнительное приспособление его мощности и оборотам.
  • Настроена ли необходимая глубина фрезеровки (при работе с погружными устройствами этот показатель измеряется при помощи специального ограничителя погружения).
  • При работе с кромочными фрезами убедитесь в том, установлено ли направляющее кольцо либо подшипник, который обеспечивает нужную траекторию устройства (при этом толщина фреза должна составлять не более трёх миллиметров).

Обращаем внимание на опоры для деталей при выполнении работ

При рассмотрении вопроса «как работать ручным фрезером» также необходимо отметить, что обрабатываемая вами деталь всегда должна иметь какую-то опору. К примеру, до включения двигателя кромка подошвы или подшипник прижимается к направляющей детали или шаблону. Только тогда мастер включает аппарат и начинает фрезерование.

Ниже мы рассмотрим, какие бывают приспособления для фрезера, и чем они особенны.

Параллельный упор

Параллельный упор – это одно из немногих устройств, которые уже идут в комплекте с каждым фрезером. А потому необходимости в их самостоятельной разработке и изготовлении просто нет. Что касается функций, то при помощи упомянутого элемента можно сделать надежный упор для обрабатываемого материала, тем самым обеспечивая прямолинейное движение фрезы относительно базовой поверхности. Последняя может выступать в качестве прямой кромки детали, направляющей рейки либо стола. При наличии данного приспособления для ручного фрезера можно быстро произвести обработку кромок и фрезерование различных пазов, удерживая материал практически в положении «мертвой точки».

Направляющая шина

Этот инструмент имеет схожие функции с предыдущим. Как и параллельный упор, шина обеспечивает исключительно ровное прямолинейное движение устройства. Работа ручным фрезером по дереву при помощи направляющей шины позволяет существенно сократить время, потраченное на обработку той или иной детали. К тому же, при помощи указанного оборудования можно установить механизм практически под любым углом относительно кромки стола. В некоторых случаях конструкция рассматриваемых инструментов предусматривает наличие специальных элементов, которые облегчают выполнение определенных операций (к примеру, это может быть функция нарезки отверстий на одинаковом расстоянии друг напротив друга).

Копировальные кольца и шаблоны

Такие приспособления для ручного фрезера, как копировальные кольца, представляют собой круглую пластину с выступающим буртиком, которой может скользить по поверхности вдоль шаблона, тем самым обеспечивая точную траекторию движения фрезы. Зачастую данный элемент крепится к подошве верстака. При этом различают несколько способов его установки:

  • Ввинчивание кольца в отверстие с резьбой.
  • Установка специальных усиков устройства в отверстия на подошве.

При наличии такого приспособления для ручного фрезера, как шаблон, также можно достичь более точного и эффективного выполнения работ. Закрепляется означенный элемент непосредственно на самой заготовке двусторонним скотчем, после чего обе части устройства прижимаются к станку при помощи струбцин. По завершении работ специалисты рекомендуют проверить состояние кольца – посмотреть, надежно ли оно прижалось к краю шаблона или нет.

Еще одной особенностью рассматриваемого инструмента является возможность обработки не всей кромки, а лишь ее углов. При этом некоторые приспособления для ручного фрезера позволяют делать закругления сразу четырех разных радиусов. Таким образом, процесс обрабатывания материала по шаблону является отличным способом вырезания пазов для детали.

Циркули

Данные самодельные приспособления для ручного фрезера предназначаются для движения всего станка по определенной окружности. Конструкция указанного инструмента включает в себя основную деталь (циркуль, состоящий из одной штанги), прикрепленную концом к основанию фрезера, и второстепенную – винт со штифтом, вставляющимся в отверстие станка. Величина и радиус окружности устанавливается непосредственно по смещению станка относительно конструкции устройства. Прежде чем начать работу, необходимо тщательно закрепить инструмент к основанию и убедиться в исправности и нормальном функционировании фрезера. Стоит отметить, что наиболее эффективным и легким в использовании является тот циркуль, у которого имеется не одна, а сразу две штанги.

Чаще всего этот инструмент изготавливается из прозрачного оргстекла. На его поверхности дополнительно наносится небольшая метрическая шкала. Стоит отметить, что некоторые модели циркулей могут иметь окружность длиной до 150 сантиметров. При помощи такого устройство можно запросто изготовить круглую столешницу на несколько человек.

Однако вернемся к принципу работы. При помощи углового рычага с точной шкалой осуществляется копирование по заготовке. При этом здесь у вас появляется возможность центровать кольцо непосредственно под фрезой. Угловой рычаг, который дополняется специальной опорной платой, также обеспечивает точное фрезерование кромок.

Вся конструкция данного приспособления состоит из опорной плиты, набора щупов и устройства защиты от стружки.

Приспособления для копирования идентичных устройств и деталей

Под данной характеристикой подразумевается набор инструментов, состоящий из углового рычага и специальных копировальных щупов, которые нужны для изготовления партии идентичных деталей. Чаще всего такое оборудование применяется в тех случаях, когда возникает необходимость в тиражировании деревянных устройств небольших размеров. Но прежде чем начать работу с таким фрезером, необходимо заранее подготовить шкалу углового рычага (цена деления — 1/10 мм). После того как будет выставлена шкала, вы на 100 процентов будете уверены в правильной центровке упорного кольца под фрезой, расположение которой зависит от значений, выставленных на угловом рычаге. Также данный регулировочный элемент может снабжаться опорной платой и специальным механизмом, защищающим поверхность устройства от стружки. Применение таких деталей существенно ускорит и обезопасит обработку кромок изделий.

Приспособления для фрезерования: расширяем функционал ручного фрезера

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Параллельный упор для фрезерного стола или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

Устройство параллельного упора заводского исполнения

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

  • штанги, которые вставляются в специальные отверстия в корпусе фрезера;
  • стопорный винт, посредством которого штанги фиксируются в требуемом положении;
  • винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
  • опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

  • вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
  • ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

Устройство самодельного параллельного упора из твердой древесины

Чертеж основания

Зажимные планки изготавливаются из целой заготовки

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

Доработка штатного упора для фрезерования округлостей

Направляющая шина

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

Выборка фрезером паза с использованием направляющей шины

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

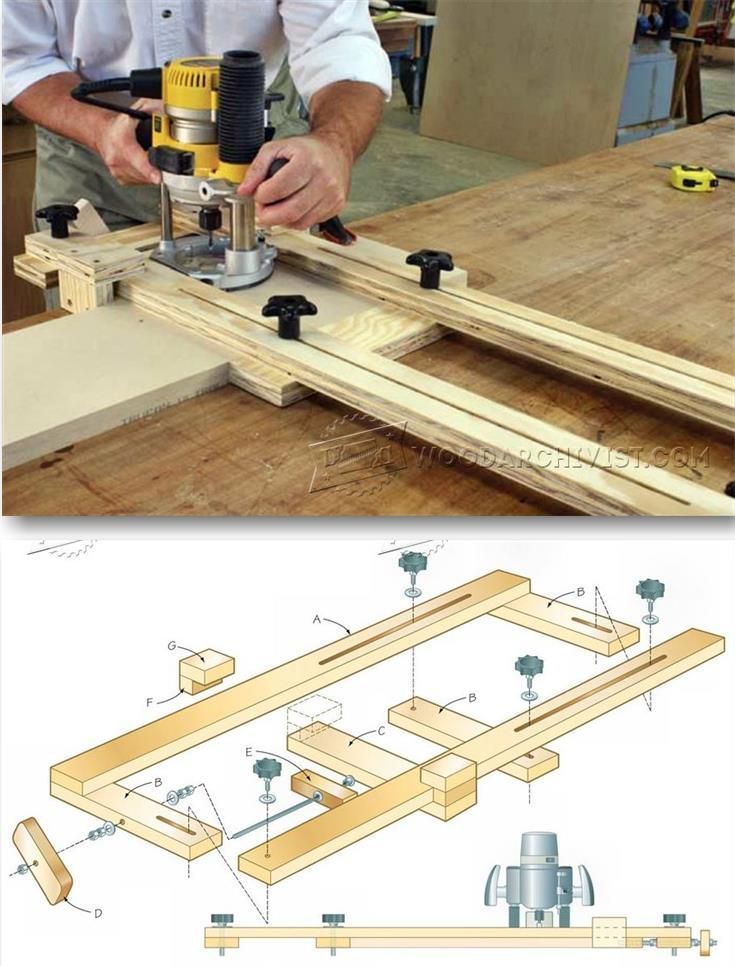

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

Фрезерование вдоль деревянной планки, закрепленной на заготовке

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

Приспособление для выборки пазов фрезером

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

Приспособление с откидной планкой

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров. Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

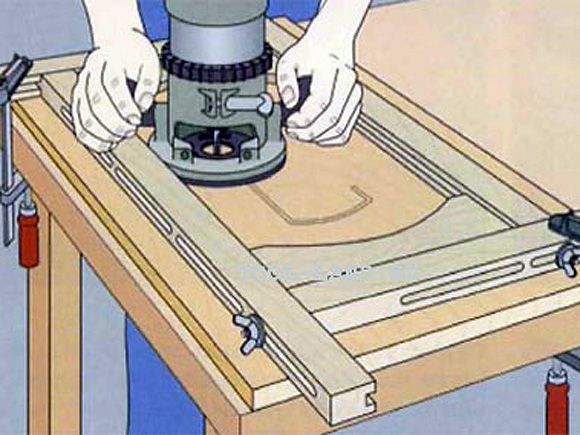

Копировальные кольца и шаблоны

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

Расчет смещения фрезы при использовании копировальной втулки

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

Выборка продолговатого отверстия с помощью шаблона и копировального кольца

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

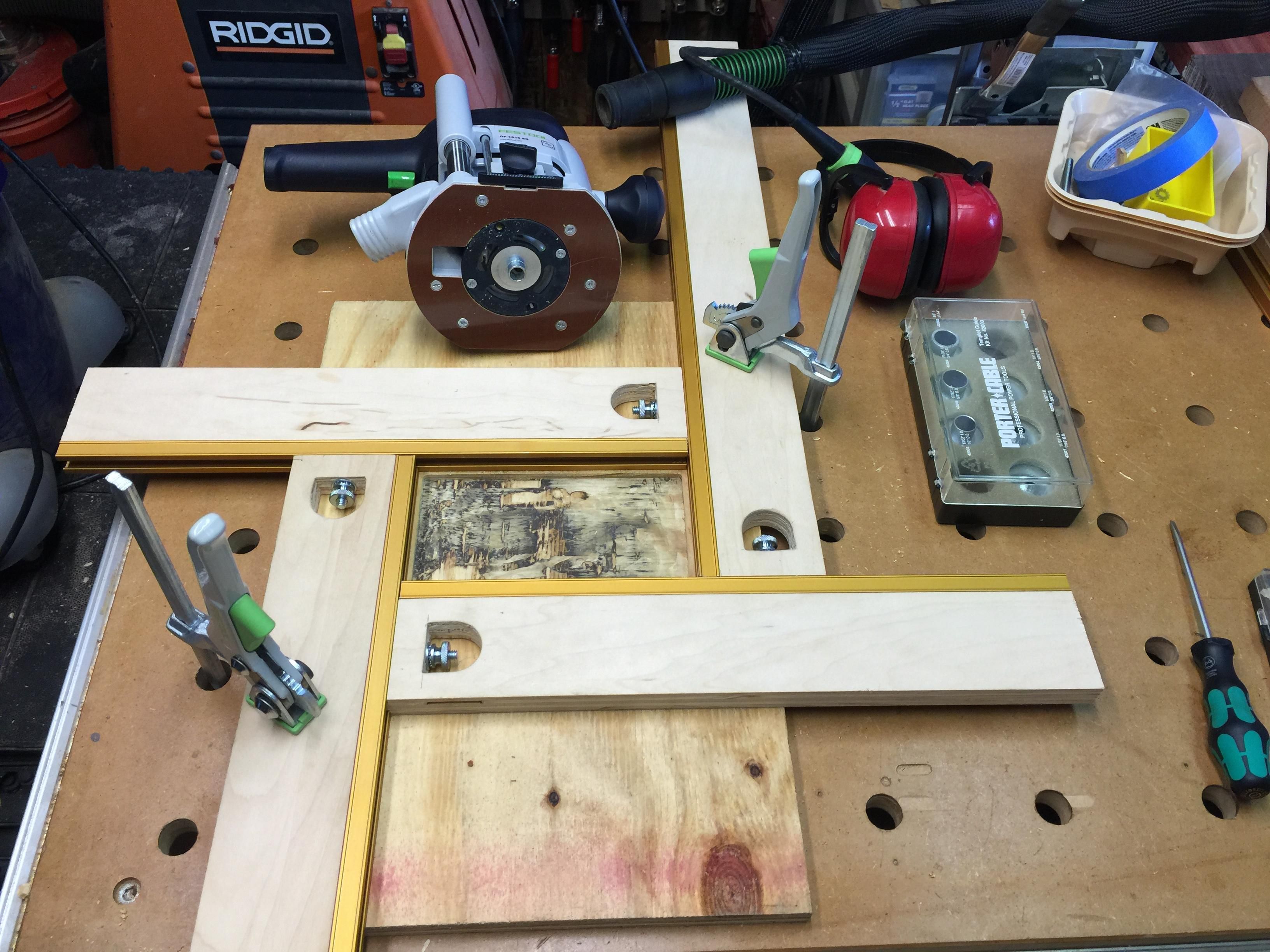

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

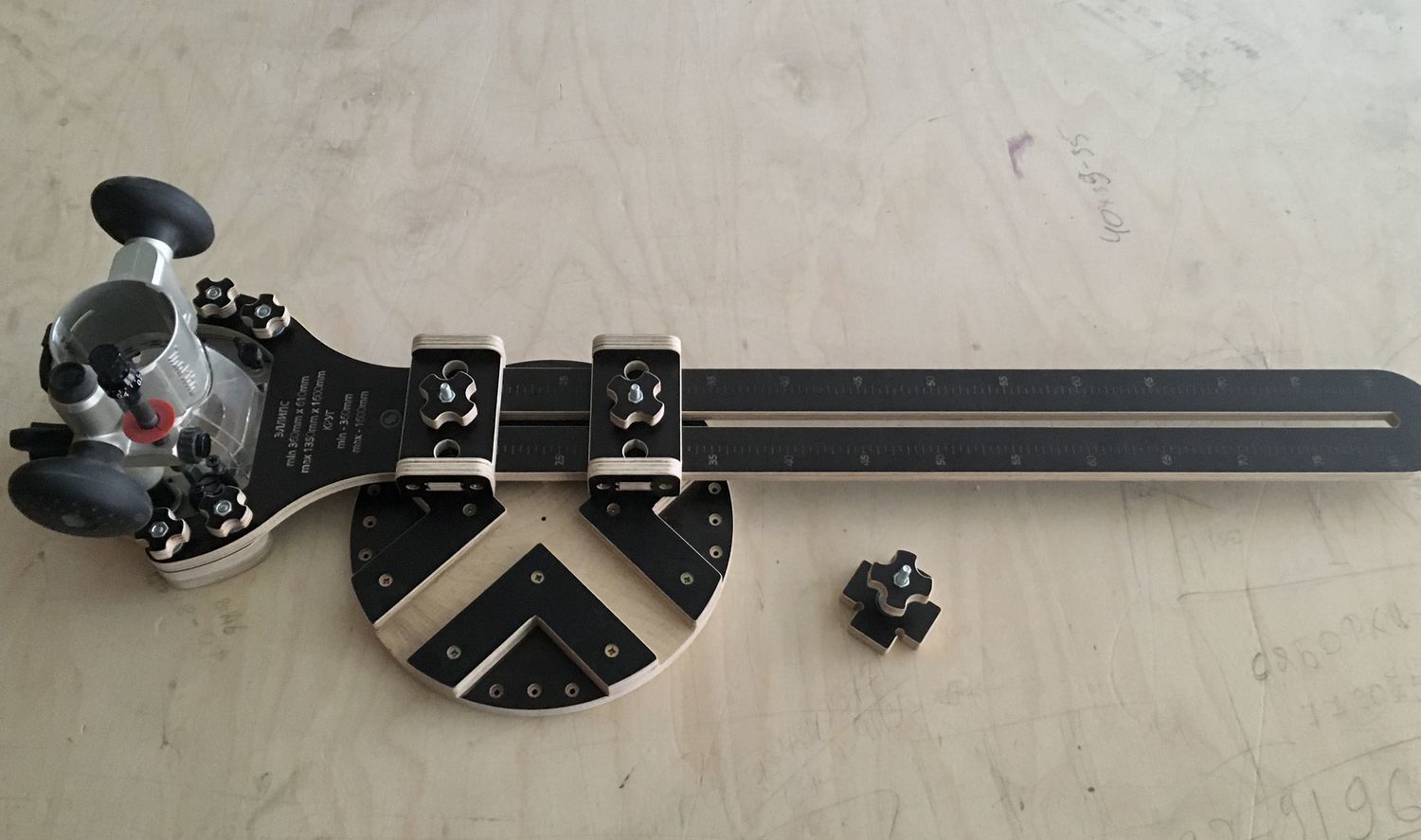

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Самодельный циркуль с двумя направляющими

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

  • основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
  • два башмака, которые перемещаются по пересекающимся направляющим;
  • две монтажные штанги;
  • кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

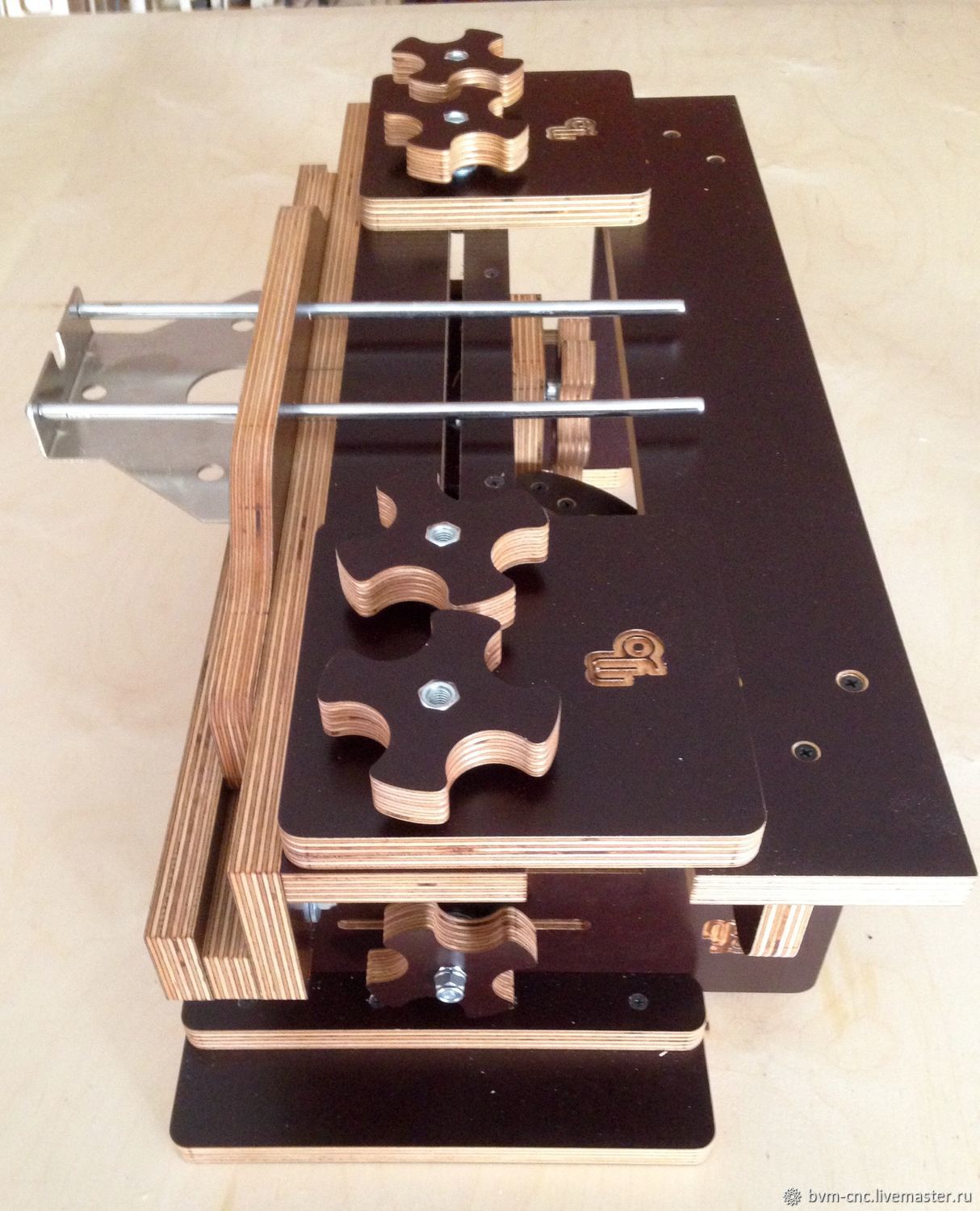

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

Приспособление для выборки пазов (нажмите для увеличения)

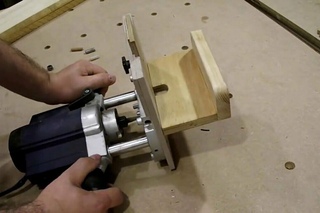

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

Приспособление для нарезки канелюр в балясинах

Фрезе и рамка в сборе
Каретка для фрезера
Делительный диск

Конструкцию данного приспособления составляют:

  • корпус;
  • передвижная фрезерная каретка;
  • диск, при помощи которого выполняется установка угла поворота;
  • винты, обеспечивающие фиксацию обрабатываемой заготовки;
  • стопорный винт.
Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

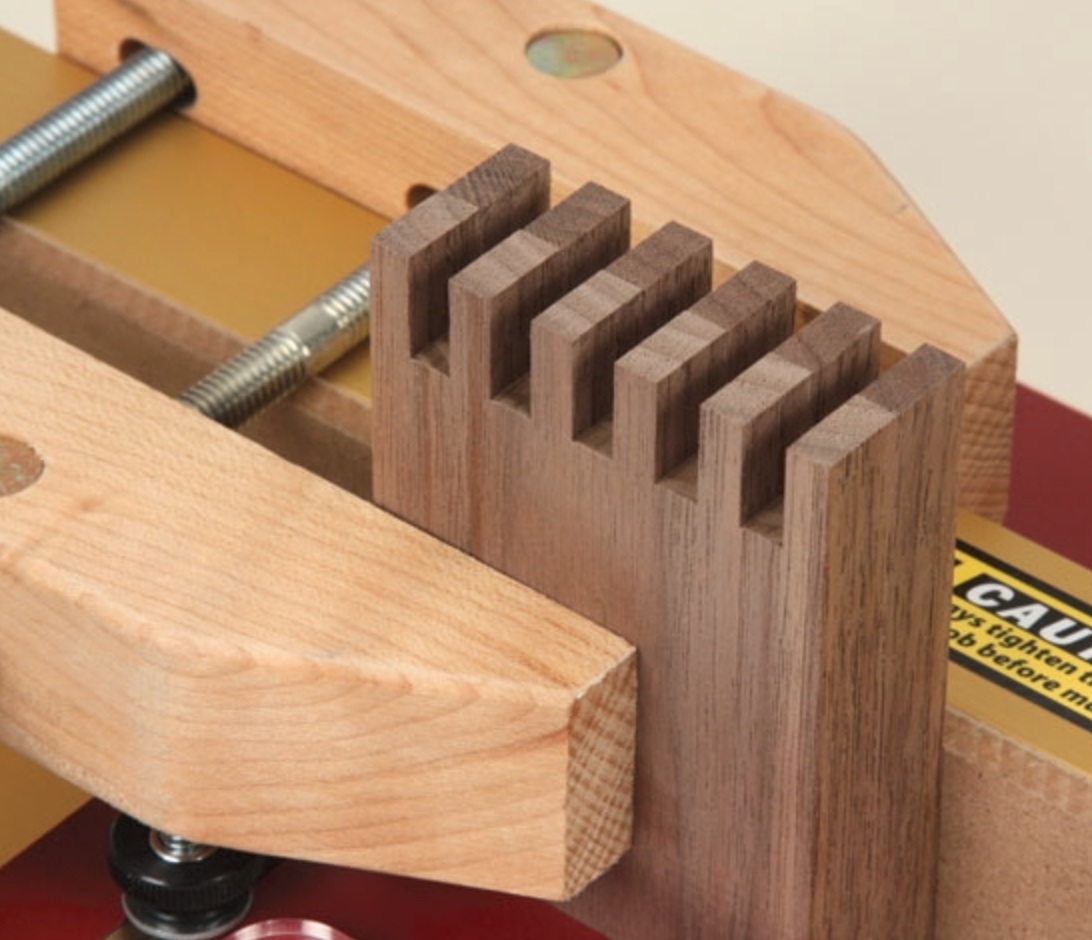

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой копировальный станок своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Какие приспособления для ручного фрезера по дереву своими руками

Постараемся ответить на этот вопрос в нашей статье. Для тех, кто самостоятельно изготавливает деревянные изделия, фрезер (особенно ручной) является незаменимым помощником.

Сам по себе электроинструмент, даже укомплектованный отличным набором фрез, совершенно бесполезен без дополнительных приспособлений. Удержать руками работающий фрезер в пределах заданной траектории невозможно.

Вращающаяся фреза будет перемещаться хаотично, реагируя на вибрации инструмента и структуру обрабатываемого материала. Даже обладатель стальных мускулов и соколиного глаза не сможет работать этим инструментом без применения направляющих и фиксирующих устройств.

Так выглядит фрезер по дереву

Элементарные приспособления, как правило, входят в комплект электроинструмента, но с их помощью можно выполнять лишь простые задачи. Более сложные направляющие и шаблоны приходится приобретать за дополнительные деньги, при этом многие из них можно изготовить своими руками.

Главное – иметь представление о том, как это устройство выглядит и работает. Нет необходимости искать готовые чертежи и сложные технические расчеты. Любой мастер сам лучше знает, как изготовить то или иное приспособление. Эффективность и удобство работы при этом будет выше, не говоря о сэкономленных средствах.

Механические помощники для ручного фрезера

Самое распространенное приспособление, которое входит в базовый комплект.

Параллельный упор

Вспомогательное приспособление – параллельный упор

Конструкция настолько проста, что изготовить его самостоятельно не составит труда. Относительно линии прохождения фрезы выбирается направляющая плоскость (в некоторых случаях это может быть ровная кромка самой обрабатываемой детали), вдоль которой движется фрезер.

В качестве упора может быть любой ровный продолговатый предмет, соединенный с инструментом фиксируемой штангой. Для надежности штанг может быть две.

Обратите внимание

Поверхность направляющей должна быть гладкой, для свободного скольжения. Упор необходимо откалибровать.

Для этого в заготовке прорезается контрольный паз, измеряется расстояние до него относительно края заготовки и фиксируется нулевая отметка. Передвигая упор по штанге, можно выставить любое расстояние с высокой точностью.

ВАЖНО! При использовании двух штанг, необходимо обеспечить их одновременную фиксацию.

Параллельный упор используется для фрезерования пазов и обработки кромок изделия, в том числе выбора четверти. Также можно производить нарезку заготовок одинаковой ширины.

По сравнению с электро-лобзиком, срез, полученный при помощи фрезы – более ровный и качественный. Только фреза должна быть малого диаметра, для экономии материала.

Приспособление можно использовать при обработке закругленных поверхностей. Для этого между упором и скругленным торцом заготовки устанавливается прокладка с вырезом в виде тупого угла.

  Работа фрезером по дереву относится к разряду творческой, поэтому к изучению техники следует отнестись с большей ответственностью

Направляющая шина

Это приспособление по своей функции не отличается от параллельного упора, и предназначено для обеспечения направленного движения фрезы по заданной траектории.

Полезный помощник при работе с фрезером – направляющая шина

Главное отличие заключается в возможности выбирать угол движения фрезера. Для этого направляющая закрепляется на обрабатываемой поверхности при помощи струбцин или присосок. Изготовить такое приспособление самостоятельно можно из профиля или уголка подходящего размера.

Хорошо использовать старый карниз для штор. Главное – обеспечить свободное движение каретки по направляющей. Для более устойчивой фиксации лучше использовать не одну, а две штанги. Если ширина обрабатываемой заготовки больше, чем длина штанги параллельного упора – без направляющей шины не обойтись.

При помощи такого устройства можно фрезеровать пазы по ломаной линии или обрезать кромку изделия по сложной траектории. Для этого фрезер останавливается в точке излома, отдается крепление направляющей, которая поворачивается на заданный угол относительно предыдущего направления.

При этом фреза остается в заготовке, выполняя роль оси поворота. Затем направляющая фиксируется снова, и фрезерование продолжается по новому направлению.

Более продвинутые модели имеют возможность изменения угла наклона фрезера относительно вертикали. Это позволяет значительно расширить возможности использования электроинструмента.

Циркуль для фрезера

Назначение этого приспособления ясно из названия. Применяется для фрезерования пазов по кругу или вырезания окружностей.

Хотите сделать идеальный круг? Понадобиться циркуль для фрезера

Принцип действия прост. В качестве ноги циркуля используется направляющая штанга с пазом или пластина с калиброванными отверстиями, позволяющая вырезать окружности любого диаметра. В центре предполагаемого круга фиксируется шпилька, вокруг которой и движется вся конструкция. Но другом конце направляющей располагается фрезер.

Заводские циркули для фрезера могут иметь разнообразное исполнение. Штанга с опорной платформой и шарниром (конструкция с двумя штангами более устойчива), пластина с прорезью или калиброванными отверстиями.

Шаблон для выпиливания кругов

Главное – обеспечить надежную фиксацию центральной шпильки, в противном случае от вибрации конструкция может сместиться, и заготовка будет испорчена. Изготовить такое приспособление самостоятельно можно из любого прочного и ровного материала, например – текстолита.

Самодельное приспособление для вырезки кругов

В пропиленом пазу перемещается каретка с устройством фиксации, для крепления фрезера предусмотрены отверстия. Также существуют более сложные приспособления для формирования овалов.

В основе лежит такая же конструкция, что и в циркуле, но вместо оси вращения используется опора с перекрестной системой пазов. Двигаясь по ним, виртуальная ось постоянно смещается, в результате чего формируется правильный овал.

Устройство для выпиливания фрезером овальных отверстий

При помощи такого инструмента можно выполнять овальные резы как вокруг насадки, так и рядом с ней. Возможности выбора траектории движения фрезы практически не ограничены.

  Ласточкин хвост, шип паз и прочие приспособления для фрезерного станка своими руками

Копировальная втулка

Иногда возникает необходимость фрезеровать сложный рисунок или тиражировать одинаковые вырезы. Для удобства и увеличения скорости работы используются заранее изготовленные шаблоны. Например, часто применяется шаблон – шипорезка.

Копировальная втулка или копировальное кольцо

Или возникает необходимость прорезать несколько одинаковых углублений под дверные петли.

Для движения фрезера по контуру шаблона применяются копировальные кольца. Втулка упирается шаблон, а фреза в точности копирует его профиль.

ВАЖНО! Диаметр копировальной втулки больше, чем рабочий диаметр фрезы.

Поэтому при изготовлении шаблона делается допуск на разницу радиуса (именно радиуса, а не диаметра!)

При движении фрезы внутри шаблона – вырез будет меньше. При движении снаружи шаблона – соответственно больше.

Стандартные копировальные кольца входят в комплект фрезера. Однако часто возникает необходимость изготовить такое приспособление под конкретный диаметр фрезы или оригинальный шаблон.

Больших сложностей такая работа не представляет. Необходимо нарисовать чертеж, и заказать изделие токарю. При этом надо обязательно обеспечить свободный проход фрезы через втулку.

ВАЖНО! При установке копировальной втулки на опорную поверхность фрезера, ее необходимо отцентровать. Для этого применяются специальные центровочные конусы.

Установка копировальной втулки на фрезер

Шаблоны для фрезера

Эти приспособления редко изготавливают для фрезерования одной лишь детали. Исключение составляет реставрация редкого изделия или восстановление сложной конструкции, замену которой невозможно найти. В большинстве случаев шаблоны для фрезера применяются при массовых однотипных работах:

прорезывание углублений под дверные замки и петли
изготовление филенчатых поверхностей дверей
производство фигурных наличников
нарезание шипов для соединения деревянных изделий
изготовление одинаковых заготовок при производстве мебели

Образцы шаблонов различной формы

При многократном использовании шаблон быстро изнашивается, и точность изготовления деталей снижается. Поэтому материал шаблона должен быть прочным и стойким к истиранию. Хорошо зарекомендовала себя многослойная фанера и текстолит. Более ответственные шаблоны изготавливают из металла.

Самостоятельное изготовление шаблонов используется повсеместно. Главное при этом точно определить разницу в размерах шаблона и готовой детали после обработки.

ВАЖНО! Универсальных шаблонов не бывает. Каждая матрица изготавливается под конкретный фрезер, копировальную втулку и собственно фрезу.

Насадки по дереву

Обработка деревянных поверхностей и заготовок дает самые широкие творческие возможности использования фрезера. Профессиональные плотники и столяры применяют стационарные станки, но и ручным фрезером можно буквально творить чудеса. Для этого существуют насадки по дереву, специально разработанные для качественной обработки различных сортов материала.

Различный фрезы (насадки по дереву) для обработки древесины

При помощи таких насадок можно придать любую форму торцевой поверхности заготовки, вырезать имитацию филенки на плоскости двери, изготавливать плинтуса, карнизы, дверные коробки, штапики и многое другое. Причем одна и та же насадка позволяет выполнять разные фигурные резы в зависимости от угла применения.

Пример различных форм, которые можно сделать при помощи насадок

Опытный мастер часто самостоятельно изготавливает фрезы для каждого вида работ. Для этого по шаблону необходимо заточить каждую режущую кромку фрезы под одинаковым углом.

  Изготовить лифт для фрезера своими руками, или купить готовый? Отвечаем на этот вопрос.

Это кропотливая работа, но вы получите совершенно эксклюзивный инструмент, отвечающий вашим требованиям. Впрочем, промышленно изготовленные насадки по дереву предлагают достаточно широкий выбор форм, удовлетворяют потребности большинства мастеров столярного дела.

Специальные комплекты

Отдельным рядом идут комплекты для выполнения специальных работ – например, приспособление для врезки петель. Устройство представляет собой индивидуально изготовленный или настраиваемый шаблон для этого вида фрезерования, оснащенный крепежными элементами особой конструкции, фиксирующими инструмент на торце дверного полотна.

Самодельное приспособление для врезки петель

Как правило, такие шаблоны изготавливаются самостоятельно. Любой столяр узкой специализации старается иметь индивидуальный комплект, особенно если работа производится на территории заказчика.

Фрезы для врезки петель

Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.

Фреза для врезки дверных петель

При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.

Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей.

Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.

Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.

А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

Механические помощники для ручного фрезера

Самое распространенное приспособление, которое входит в базовый комплект.

Параллельный упор

Вспомогательное приспособление – параллельный упор

Конструкция настолько проста, что изготовить его самостоятельно не составит труда. Относительно линии прохождения фрезы выбирается направляющая плоскость (в некоторых случаях это может быть ровная кромка самой обрабатываемой детали), вдоль которой движется фрезер.

В качестве упора может быть любой ровный продолговатый предмет, соединенный с инструментом фиксируемой штангой. Для надежности штанг может быть две.

Обратите внимание

Поверхность направляющей должна быть гладкой, для свободного скольжения. Упор необходимо откалибровать.

Для этого в заготовке прорезается контрольный паз, измеряется расстояние до него относительно края заготовки и фиксируется нулевая отметка. Передвигая упор по штанге, можно выставить любое расстояние с высокой точностью.

ВАЖНО! При использовании двух штанг, необходимо обеспечить их одновременную фиксацию.

Параллельный упор используется для фрезерования пазов и обработки кромок изделия, в том числе выбора четверти. Также можно производить нарезку заготовок одинаковой ширины.

По сравнению с электро-лобзиком, срез, полученный при помощи фрезы – более ровный и качественный. Только фреза должна быть малого диаметра, для экономии материала.

Приспособление можно использовать при обработке закругленных поверхностей. Для этого между упором и скругленным торцом заготовки устанавливается прокладка с вырезом в виде тупого угла.

Популярное:  Обзор нескольких вариантов фрезерного станка сделаного своими руками

Направляющая шина

Это приспособление по своей функции не отличается от параллельного упора, и предназначено для обеспечения направленного движения фрезы по заданной траектории.

Полезный помощник при работе с фрезером – направляющая шина

Главное отличие заключается в возможности выбирать угол движения фрезера. Для этого направляющая закрепляется на обрабатываемой поверхности при помощи струбцин или присосок. Изготовить такое приспособление самостоятельно можно из профиля или уголка подходящего размера.

Хорошо использовать старый карниз для штор. Главное – обеспечить свободное движение каретки по направляющей. Для более устойчивой фиксации лучше использовать не одну, а две штанги. Если ширина обрабатываемой заготовки больше, чем длина штанги параллельного упора – без направляющей шины не обойтись.

При помощи такого устройства можно фрезеровать пазы по ломаной линии или обрезать кромку изделия по сложной траектории. Для этого фрезер останавливается в точке излома, отдается крепление направляющей, которая поворачивается на заданный угол относительно предыдущего направления.

При этом фреза остается в заготовке, выполняя роль оси поворота. Затем направляющая фиксируется снова, и фрезерование продолжается по новому направлению.

Более продвинутые модели имеют возможность изменения угла наклона фрезера относительно вертикали. Это позволяет значительно расширить возможности использования электроинструмента.

Циркуль для фрезера

Назначение этого приспособления ясно из названия. Применяется для фрезерования пазов по кругу или вырезания окружностей.

Хотите сделать идеальный круг? Понадобиться циркуль для фрезера

Принцип действия прост. В качестве ноги циркуля используется направляющая штанга с пазом или пластина с калиброванными отверстиями, позволяющая вырезать окружности любого диаметра. В центре предполагаемого круга фиксируется шпилька, вокруг которой и движется вся конструкция. Но другом конце направляющей располагается фрезер.

Заводские циркули для фрезера могут иметь разнообразное исполнение. Штанга с опорной платформой и шарниром (конструкция с двумя штангами более устойчива), пластина с прорезью или калиброванными отверстиями.

Шаблон для выпиливания кругов

Главное – обеспечить надежную фиксацию центральной шпильки, в противном случае от вибрации конструкция может сместиться, и заготовка будет испорчена. Изготовить такое приспособление самостоятельно можно из любого прочного и ровного материала, например – текстолита.

Самодельное приспособление для вырезки кругов

В пропиленом пазу перемещается каретка с устройством фиксации, для крепления фрезера предусмотрены отверстия. Также существуют более сложные приспособления для формирования овалов.

В основе лежит такая же конструкция, что и в циркуле, но вместо оси вращения используется опора с перекрестной системой пазов. Двигаясь по ним, виртуальная ось постоянно смещается, в результате чего формируется правильный овал.

Устройство для выпиливания фрезером овальных отверстий

При помощи такого инструмента можно выполнять овальные резы как вокруг насадки, так и рядом с ней. Возможности выбора траектории движения фрезы практически не ограничены.

Популярное:  Ласточкин хвост, шип паз и прочие приспособления для фрезерного станка своими руками

Копировальная втулка

Иногда возникает необходимость фрезеровать сложный рисунок или тиражировать одинаковые вырезы. Для удобства и увеличения скорости работы используются заранее изготовленные шаблоны. Например, часто применяется шаблон – шипорезка.

Копировальная втулка или копировальное кольцо

Или возникает необходимость прорезать несколько одинаковых углублений под дверные петли.
Для движения фрезера по контуру шаблона применяются копировальные кольца. Втулка упирается шаблон, а фреза в точности копирует его профиль.

ВАЖНО! Диаметр копировальной втулки больше, чем рабочий диаметр фрезы.

Поэтому при изготовлении шаблона делается допуск на разницу радиуса (именно радиуса, а не диаметра!)
При движении фрезы внутри шаблона – вырез будет меньше. При движении снаружи шаблона – соответственно больше.

Стандартные копировальные кольца входят в комплект фрезера. Однако часто возникает необходимость изготовить такое приспособление под конкретный диаметр фрезы или оригинальный шаблон.

Больших сложностей такая работа не представляет. Необходимо нарисовать чертеж, и заказать изделие токарю. При этом надо обязательно обеспечить свободный проход фрезы через втулку.

ВАЖНО! При установке копировальной втулки на опорную поверхность фрезера, ее необходимо отцентровать. Для этого применяются специальные центровочные конусы.

Установка копировальной втулки на фрезер

Шаблоны для фрезера

Эти приспособления редко изготавливают для фрезерования одной лишь детали. Исключение составляет реставрация редкого изделия или восстановление сложной конструкции, замену которой невозможно найти. В большинстве случаев шаблоны для фрезера применяются при массовых однотипных работах:

прорезывание углублений под дверные замки и петли
изготовление филенчатых поверхностей дверей
производство фигурных наличников
нарезание шипов для соединения деревянных изделий
изготовление одинаковых заготовок при производстве мебели

Образцы шаблонов различной формы

При многократном использовании шаблон быстро изнашивается, и точность изготовления деталей снижается. Поэтому материал шаблона должен быть прочным и стойким к истиранию. Хорошо зарекомендовала себя многослойная фанера и текстолит. Более ответственные шаблоны изготавливают из металла.

Самостоятельное изготовление шаблонов используется повсеместно. Главное при этом точно определить разницу в размерах шаблона и готовой детали после обработки.

ВАЖНО! Универсальных шаблонов не бывает. Каждая матрица изготавливается под конкретный фрезер, копировальную втулку и собственно фрезу.

Насадки по дереву

Обработка деревянных поверхностей и заготовок дает самые широкие творческие возможности использования фрезера. Профессиональные плотники и столяры применяют стационарные станки, но и ручным фрезером можно буквально творить чудеса. Для этого существуют насадки по дереву, специально разработанные для качественной обработки различных сортов материала.

Различный фрезы (насадки по дереву) для обработки древесины

При помощи таких насадок можно придать любую форму торцевой поверхности заготовки, вырезать имитацию филенки на плоскости двери, изготавливать плинтуса, карнизы, дверные коробки, штапики и многое другое. Причем одна и та же насадка позволяет выполнять разные фигурные резы в зависимости от угла применения.

Пример различных форм, которые можно сделать при помощи насадок

Опытный мастер часто самостоятельно изготавливает фрезы для каждого вида работ. Для этого по шаблону необходимо заточить каждую режущую кромку фрезы под одинаковым углом.

Популярное:  Фрезы для ручного фрезера по дереву – разновидности, особенности применения

Это кропотливая работа, но вы получите совершенно эксклюзивный инструмент, отвечающий вашим требованиям. Впрочем, промышленно изготовленные насадки по дереву предлагают достаточно широкий выбор форм, удовлетворяют потребности большинства мастеров столярного дела.

1

Параллельный упор

Параллельный упор – это приспособление для ручного фрезера, которое часто идет вместе со станком. С его помощью у рабочего инструмента появляется возможность передвигаться параллельно заданному направлению для совершения требуемых резов. Базовой плоскостью выступает стол или боковая поверхность детали. При необходимости такая конструкция изготавливается из дерева своими руками. Предварительно готовятся чертежи.

Порядок работы следующий:

1. Подбираются 2 металлические штанги.2. Из обработанной доски вырезается основание.3. Выпиливаются 2 планки: верхняя и нижняя. В них делается по 2 полукруглые выборки для штанг.4. Сверлится сквозное отверстие в основании и 2 планках. Туда вставляется болт, который затягивается маховиком.5. Изготавливается вертикальная деталь, которая будет являться упором. К ней на шурупы прикручивается основание.

Если в качестве переднего упора использовать брус с вырезом, то появляется возможность в обработке криволинейных поверхностей.

Рекомендуем

Изготовление рейсмуса своими руками – чертежи самодельного строгального станкаИзготовление рейсмуса своими руками – чертежи самодельного строгального станкаТорцовочная пила по дереву – изготовление из циркулярки своими руками

Простейшие приспособления для ручного фрезера

Для расширения возможностей и удобства работы ручным фрезером существует достаточно большое количество несложных приспособлений. Иногда они идут в комплекте с фрезером, некоторые являются конструктивными особенностями того или иного типа инструмента. И в первую очередь это параллельный упор, идущий в комплекте почти со всеми ручными фрезерами, но и в первую очередь дорабатываемым домашними умельцами под конкретные виды работ.

Самым простым, чаще всего изготавливаемым приспособлением, является накладка на подошву круглой формы. Большинство фрезеров имеют две параллельные кромки, упрощающие конструкцию упоров для обработки прямолинейных заготовок, что при работе с накладными шаблонами требует четкого позиционирования инструмента. Несложная круглая накладка на подошву позволит эту процедуру сделать абсолютно простой.

При ее использовании важно выставить верхний шаблон на расстоянии от края накладки до режущей кромки фрезы и нужную глубину погружения.

ruchnoi-frezer-po-derevu-29 ruchnoi-frezer-po-derevu-16 ruchnoi-frezer-po-derevu-11

Следующим по частоте изготовления своими руками является приспособление для фрезерования окружностей. Правда, это можно достичь и с применением предыдущего приспособления, но только при наличии заранее изготовленного шаблона, Но, лучше все же, один раз потратить время на универсальный инструментарий и пользоваться им долгие годы.

ruchnoi-frezer-po-derevu-4 ruchnoi-frezer-po-derevu-5 ruchnoi-frezer-po-derevu-9

Из первого и второго фото понятен принцип работы данного устройства, а конструктивных подходов к его реализации множество. Все это вариации на тему циркуля. Можно делать отдельное приспособление, а можно использовать, к примеру, штанги параллельного упора вашего фрезера.

К разряду простейших приспособлений для фрезера можно отнести приспособление, часто называемое лыжами.

Оно позволяет отчасти заменить рейсмус или произвести шлифовку изделия. Главное, чтобы была обеспечена жесткость конструкции.

Согласитесь, что приспособление с упорами, показанные на фото ниже радикально упрощает процедуру получения глубоких выборок в узком материале, таких как пазы для врезки замков и защелок,

а приспособление для получения параллельных пазов столь же не сложно в изготовлении, сколь так же упрощает этот вид работ.

Тем более что они оба могут быть изготовлены на одной платформе – накладке на подошву. В этом перечне также достойное место займут шаблоны для однотипных фрезерных работ, используемые в сочетании с фрезами, оснащенными упорными подшипниками.

И здесь самое время несколько слов сказать о фрезах.

Ручной электрический фрезер – когда нужен такой инструмент?

Имея в своем распоряжении электрический ручной фрезер, своими руками вы можете без труда наносить пазы на деревянные детали, создавать отверстия различного рода, обрабатывать кромки и раскраивать щиты из дерева. С этим инструментом легко устанавливать фурнитуру на мебель и даже заниматься художественной обработкой материала.

На производстве, как правило, всеми этими задачами занимается громоздкий станок, который для бытового применения явно не подходит, поэтому долгое время перечисленные операции были лишь мечтой домашнего мастера, хотя что-то и удавалось осуществить вручную, используя другие инструменты (пробойники отверстий, стамески и др. ) Особенность ручного варианта в том, что такое приспособление имеет малые габариты и сравнительно небольшой вес, а значит, вам не потребуется просторный цех для осуществления ваших планов.

К тому же, часто спектр работ охватывает не только обработку деревянных деталей, некоторым механизмам под силу пластмасса и даже металл. Конечно, ручной фрезер по металлу обойдется вам дороже, потому что все приспособления для него должны изготавливаться из прочных сплавов, а мотор – обладать повышенной мощностью. После появления самого инструмента ему сразу же стали расширять функционал посредством дополнительных приспособлений и насадок. Сейчас некоторые ручные фрезерные станки умеют больше, чем промышленные образцы.

Специальные комплекты

Отдельным рядом идут комплекты для выполнения специальных работ – например, приспособление для врезки петель. Устройство представляет собой индивидуально изготовленный или настраиваемый шаблон для этого вида фрезерования, оснащенный крепежными элементами особой конструкции, фиксирующими инструмент на торце дверного полотна.

Самодельное приспособление для врезки петель

Как правило, такие шаблоны изготавливаются самостоятельно. Любой столяр узкой специализации старается иметь индивидуальный комплект, особенно если работа производится на территории заказчика.

Фрезы для врезки петель

Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.

Фреза для врезки дверных петель

При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.

Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей.
Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.

Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.

А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

3

Копировальные кольца

Копировальное кольцо представляет собой втулку с выступом. При работе она соприкасается с шаблоном и скользит по его поверхности. Этим задается направление движения инструмента. Фиксация к подошве фрезера проводится при помощи резьбового соединения, болта или усиков, вставляющихся в отверстия станка.

Важным условием является плотное прилегание копировального кольца к поверхности шаблона.

Размер копировального кольца всегда немного больше инструмента, и это расстояние компенсируется шаблоном, крепление которого к поверхности детали ведется с помощью скотча. Затем, используя струбцины, весь пакет прижимают к верстаку.

Иногда шаблон требуется только для фрезерования углов. При его изготовлении берется деревянная плоскость и в ней отпиливаются боковые части. После этого выводятся радиусы.

Шаблон устанавливается на деталь и крепится. Кольцо, касаясь его поверхности, формирует профиль в заготовке.

Для копировальных колец используются шаблоны, которые позволяют изготавливать окружности или эллипсы. Для этого в деревянной конструкции делается соответствующее отверстие, во внутреннюю поверхность которого упирается кольцо.

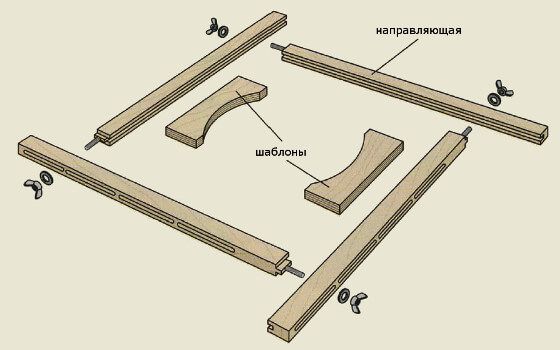

Если для работы требуется регулируемый шаблон, то он формируется из брусков.

Порядок изготовления его следующий:

1. Снаружи формируется обойма из 4 планок.2. С 1 торца забиваются винты.3. С другой стороны, отступая от края на величину, равную половине толщины планки, в боковой части сверлится отверстие.4. Стягивая барашками болты, внутренняя часть шаблона становится неподвижной.

Высокотехнологичные приспособления для ручного фрезера

И даже среди них есть приспособления собранные своими руками, позволяющие без особых трудозатрат значительно расширить перечень выполняемых фрезером работ или значительно упростить их проведение.

ruchnoi-frezer-po-derevu-18 ruchnoi-frezer-po-derevu-10 ruchnoi-frezer-po-derevu-7

На таком незамысловатом устройстве легко обрабатывать кромки погонажных деталей. А если его слегка модернизировать, то и выбирать глубокие пазы, ограниченные по длине. Вы можете сразу изготовить более универсальный станок для выполнения множества функций, а можете обойтись более простой конструкцией со строго заданным перечнем вспомогательных функций, либо даже призванным унифицировать лишь одну операцию.

Есть также готовые промышленные образцы приспособлений для более точной и комфортной работы ручным фрезером по дереву с функцией ограничения перемещения инструмента в горизонтальной плоскости.

При желании такое приспособление можно изготовить своими руками, использовав мебельные направляющие помощнее. Оно будет незаменимо в некоторых видах фрезерных работ, особенно при выборке четвертей и пазов в крупногабаритных деталях, таких как элементы каркасного дома, деревянные малые архитектурные формы прочее. Часто для подобных видов работ домашние мастера изготавливают упрощенные формы такого приспособления.

Более сложным видом приспособления для ручного фрезера есть министанок для получения круглых форм. Но если у вас нет доступа к полноценному токарному станку, а вам необходимо изготовить не только полтора десятка балясин для лестницы, но и оградить балкон или террасу, то изготовление подобного устройства окупится с лихвой. Тем более что, использовав галтельную фрезу с интересным профилем, рассчитав промежутки по зубьям оборотной шестерни, в этом приспособлении также легко получить фигурные продольные пазы.

Ну, или на худой конец, сконструируйте что-то похожее на приспособление, изображенное на следующее фото. Здесь главное – идея – получение круглого погонажа при помощи ручного фрезера, а ее воплощение достаточно многовариантно. Кстати, если придумаете свою конструкцию – предлагайте, обсудим и поделимся ею с посетителями нашего сайта.

И напоследок можем предложить вашему вниманию два самых высокотехнологичных приспособления для фрезера. Они предназначены для изготовления серии изделий по шаблону. Первое имеет 2 степени свободы и позволяет копировать деталь в одной плоскости.

Второе же ею не ограничивается.

Понятно, что для получения точной копии объемной модели, придется ее в процессе работы поворачивать и многократно взаимно позиционировать с ней заготовку, но для людей творческих – это не самая невыполнимая задача. Понятно, что при самостоятельном изготовлении подобного приспособления вы предусмотрите крепление именно для своего фрезера и скорректируете прочность конструкции под его вес. Но результат работы того стоит.

Еще проще объемное копирование происходит по барельефным моделям. При создании приспособления для него важно обеспечить плавное и свободное перемещение фрезера в трех плоскостях и жесткость связи от копира до кончика пальчиковой фрезы.

А для изготовления каннелюр на деревянной колонне вовсе не обязательно использовать токарный станок, есть варианты попроще, но неизменной остается одна составляющая процесса – ручной фрезер для работ по дереву.

Остается добавить, что не только по дереву. Этот чудо-инструмент с легкостью справляется с большинством видов пластмасс и даже алюминием.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Главная » Инструменты и оборудование » Механический инструмент

Рекомендуем другие статьи по теме

Резьба по дереву ручным фрезером — пошаговая схема

Шаг 1: Собираем инструмент

Обследуйте место крепления фрезы в вашем станке, чаще всего, для этого служит цанговый патрон, поэтому и обсудим этот вариант. Сначала выбираем необходимую фрезу, она должна соответствовать патрону по диаметру. Если требуется глубокая обработка, подойдет вариант с удлиненным хвостовиком. Также имеется возможность заменить сам патрон (в ручных инструментах часто предлагаются варианты диаметром 6 мм и 8 мм), если это необходимо.

Хвостовик вставляется в отверстие патрона и затягивается специальным ключом. Здесь не требуется много силы, можно случайно пережать, что не является нормой для эксплуатации инструмента. Однако не бойтесь дотянуть до хорошего упора, чтобы фреза не болталась. Затем зажмите фиксатор шпинделя, и механизм готов к работе. Запустите инструмент, чтобы почувствовать старт и привыкнуть к звуку, ведь иногда именно неожиданность является причиной брака деталей у начинающих.

Шаг 2: Регулировка глубины

Резьба по дереву ручным фрезером должна начинаться с установки ограничителя глубины фрезерования. Для этого прикладываем станок к детали с краю, чтобы фреза пока что не соприкасалась с материалом. Надавите на нее, чтобы она достигла той глубины, на которую вы планируете обработку, и зафиксируйте это положение. Более точную величину устанавливают с помощью поэтапного ограничителя, шаг его указан в руководстве к инструменту, поверните регулятор на нужное количество степеней.

Шаг 3: Фрезеровка

Определите требуемую скорость по таблице в инструкции, исходя из обрабатываемого материала и размера фрезы. Желательно начать работу на черновом варианте, чтобы опробовать стиль работы именно вашего механизма, если вы включаете его впервые. Если вам его тактика знакома, то черновой вариант поможет вам выставить нужные параметры уже непосредственно в режиме работы, именно сейчас необходимо довести до точного значения глубину фрезерования.

Также, если вы еще не пробовали работать на своем инструменте, сравните результаты после хода фрезера от себя и на себя, по часовой стрелке и против. Правильным при обработке детали вокруг считается направление против часовой стрелки, а на плоской стороне – от себя. Далее можно переходить к фрезеровке основной заготовки.

Источники:

  • https://derevyannie-doma.com/instruktsii/kakie-prisposobleniya-dlya-ruchnogo-frezera-po-derevu-svoimi-rukami.html
  • http://obinstrumente.ru/elektroinstrument/frezer/prisposobleniya-dlya-frezera-svoimi-rukami.html
  • http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/slesarno-montaghnyy/prisposobleniya-frezera.html
  • http://stroi-specialist.ru/instrument/mexanicheskij-instrument/ruchnoj-frezer-po-derevu.html
  • https://remoskop. ru/ruchnoj-jelektricheskij-frezer-derevu-prisposoblenija-video.html

приспособы для ручных фрезерных станков по дереву своими руками, чертежи оснастки для фрезерования, их виды

Невозможно описать все приспособления для фрезера в одной короткой публикации. Сами изобретатели с форумов, которые делятся идеями и чертежами с единомышленниками, признают, что основные принципы таких устройств давно изобретены и разработаны, но жизненные ситуации приводят к необходимости их адаптации под существующую надобность. Так рождаются новые конструкции.

Иногда они повторяют уже имеющиеся в наличии, но нередко содержат неожиданные решения, которые могут пригодиться в домашних условиях, при работе своими руками. Все изготавливаемые станочные приспособления условно разделяют на узкоспециальные, необходимые для работы с заготовками, универсально-наладочные и универсальные.

Что такое параллельный упор?

Параллельный упор – жизненно важное приспособление при работе с фрезерным станком, нужный для прямого смещения фрезы вдоль поверхности базы (края верстака или ровного среза детали). Упор очень крепко фиксирует деталь, что дает возможность обрабатывать кромки и пазы.

Нередко при продаже фрезерного станка производитель поставляет и один из вариантов этого приспособления. Но житейские ситуации могут потребовать его доработки или даже переделки. Есть разнообразные конструкции, адаптированные для решения всевозможных задач.

Каждая конструкция имеет свои плюсы и минусы, что требует от мастера креативности и ответственности в принятии решения относительно предложенного уникального конструктива.

В подробном описании можно найти только два реальных факта об этом функциональном приспособлении – оно играет важную роль в выполнении некоторых процессов и может прилагаться производителем в составе комплекта для ручного инструмента – например, для циркулярной пилы. Прилагаемая инструментальная оснастка для любого параллельного упора содержит:

  • штанги, входящие в выемки на фрезе;
  • крепеж, удерживающий заданное положение, опорную часть;
  • материалы для изготовления опорной части могут быть самыми разными – мебельная фанера, дерево, облицованное пластмассой.

Это стандартная фурнитура, изготовлением которой можно не озадачиваться, поскольку пружинные зажимы, маховики и профили можно приобрести в специализированных магазинах. С обратной стороны станины располагают маховики для регулировки зазоров с фрезой, фиксации упора на столе. При желании сделать конструкцию более функциональной и надежной можно добавить кожух для присоединения пылесоса, который сделает процесс работы чище, но добавит сложности в сборке и шума.

Небольшие доработки дают возможность делать не только прямые разрезы, но и фигурные. Деревянные бруски с одной стороной ровной, а второй – угловатой или с выемкой, вставляемые между опорной частью и кромкой материала, помогут вести станок по заданному маршруту.

Брусок добавляет неустойчивости, требует большей аккуратности в работе и усложняет спроектированную конструкцию.

Направляющая шина для фрезерных станков

Это приспособление для фрезера нужно для обеспечения прямого хода режущей кромки. Шина существенно экономит время, позволяя направить инструмент под любым углом к краю.

Уникальный вариант шины пользователь может создать для собственных нужд. Простейший вариант – линейка, закрепленная любым удобным образом. Для обеспечения устойчивости используют фанеру, прибивая к ней доску или брус, в который будет упираться край фрезерной базы, в то время как основа обеспечит зону обработки. Доску можно не прибивать, а присоединить пружинными зажимами. Это даст возможность использовать фрезы разного диаметра и корректировать расстояние от рабочей зоны в зависимости от размера фрезы.

Назначение копировальных колец и шаблонов

Точность обработки дает использование копировальных колец. Это круги с выступами, которые движутся по шаблону. Кольцо фиксируется на основании фрезера любым удобным способом, главное – контролировать, чтобы ни кольцо, ни шаблон не соприкасались с рабочей частью инструмента. Шаблоны нужно закрепить на рабочем материале для обеспечения прилегания к основанию.

Безусловно, готовые варианты не всегда могут удовлетворить все запросы мастера, поэтому шаблоны делают вручную для узких нужд. Дополнить конструктив можно подшипниками или кольцами, подбираемыми по размеру фрезы.

Сложные пазы, выемки под дверные петли, декоративная и узорная работа также может быть выполнена с помощью доработанных шаблонов и колец.

Другие приспособления

Циркулярные

Среди других приспособлений для фрезера по дереву особое место занимают циркулярные. Все круглые и овальные разрезы выполняются с их помощью. Циркуль представляет собой штангу со штифтом. Простое смещение штанги изменяет размер круга. Для отверстий малого радиуса, например, для врезки петель, циркульная конструкция крепится непосредственно на основание фрезерного станка.

Фрезер для вырезания кругов можно усовершенствовать под выпиливание овалов. Его можно сделать своими руками. Потребуется база, в которой для закрепления заготовок используются винты или присоски; башмаки, штанги для монтажа и кронштейн для фиксации конструктива с инструментом. Круглые проемы вырезаются, когда задействован один башмак, введение в приспособление второго дает возможность прорезать овальные отверстия.

Для изготовления пазов на узких поверхностях

Для изготовления такого варианта, конечно, можно некоторое время развлекаться с дрелью и долотом, и можно даже вырезать достаточно точное отверстие. Но сколько же времени будет потрачено впустую. Фрезер справится с этой задачей быстрее и четче. Но для это нужны определенные аксессуары.

  1. Состоять они могут из круглой или прямоугольной пластинки, закрепленной на основании инструмента.
  2. Два штыря на пластине обеспечат ровный ход инструмента. Оси штырей располагаются на линии фрезы, при таком условии паз будет сделан в центре детали, вне зависимости от толщины.
  3. При выполнении распила важно контролировать плотное прижатие штырей к заготовке с обеих сторон. Аналогичного результата можно добиться, используя два параллельных упора. Реальной является даже задача с одним параллельным упором, но заготовка должна быть закреплена между двух поверхностей.
  4. Если мастер постоянно имеет дело с распилами на узких поверхностях, можно сделать стол из двух частей, которые дадут возможность зажать материал между ними.
  5. Универсальное применение копировального кольца дает возможность защитить шаблон от режущей кромки.
  6. Ручная фреза с копировальным кольцом поможет заменить, например, столярные инструменты, применяемые при установке дверных петель, и сократить время, которое неминуемо будет затрачено, если у работника нет необходимых навыков работы с ними.

Для работ по установке дверных петель, например, изготавливается шаблон из куска дощечки. Это дополнительные временные затраты, которые затем с лихвой окупаются – пазы будут готовы за несколько секунд. Нередко можно встретить совет купить готовые шаблоны для фрезера. И это разумно, поскольку они есть в продаже и предназначены для однотипной, распространенной деятельности – например, установки дверных петель или при изготовлении мебели, где требуется несколько однотипных деталей.

Изготовление индивидуального шаблона целесообразно, если требуется уникальное изделие. Но тогда не имеет смысла делать его из прочного материала, особенно если он будет применяться одноразово – как, например, для реставрации антикварной мебели.

Крепежные, прижимные устройства могут использоваться как универсальные, так и рассчитанные на применение определенного вида техники. Их типы вариабельны – в виде колодки, башмака с пружиной или стальных пластин.

Зажимные отличаются тем, что остаются неподвижными в процессе обработки заготовки, однако они тоже разнообразны и достаточно сложны в изготовлении. Поэтому несмотря на обилие чертежей для умельцев, их предпочитают покупать в уже готовом виде, фабричного изготовления. Там хорошая балансировка самоторможения, привод бывает ручной, гидравлический или пневматически, качественный металл. Проще приобрести уже готовое устройство и модернизировать его под собственные нужды.

Для обработки тел вращения

Тоже есть специальные, готовые приспособления. Однако изготовители профессиональных инструментов не всегда в состоянии предугадать, какие у народных умельцев могут возникнуть надобности.

Пользователи охотно делятся своими наработками для обработки круглых перил для деревянной лестницы, балясин и прочего. И эти самодельные устройства не только не уступают фабричным, но иногда и превосходят их по качеству обработки и продуктивности.

Для фрезерования шипов

Для резки шипов используются специальные приспособления. В советах специалистов всегда есть отсылка на промышленные устройства. В них может быть сразу несколько функций – например, выполнение профиля для глухого и сквозного ласточкина хвоста и сквозного соединения с прямым шипом. Здесь огромное значение имеет точная траектория фрезы, качественный шаблон и копировальное кольцо.

Как сделать своими руками?

Для тех, кто намерен хорошо изучить чужую полезную практику, приобщиться к усовершенствованиям и изобретениям, попробовать, насколько хороши в практической деятельности самодельные приспособления для фрезера, ниже приводится несколько видеороликов от отечественных Кулибиных.

Список открывающихся перед домашним мастером полезных приспособлений.

  • Параллельный упор – его можно просто приобрести и установить на краю верстака (если он достаточно ровный) или детали. К нему можно прибавить деревянный брусок. Однако работать с таким устройством нужно предельно внимательно, ибо он придает элемент неустойчивости. Имея в распоряжении параллельный упор, можно надежно фиксировать при обработке деталь, чтобы обрабатывать кромки и пазы
  • Направляющую шину – простое приспособление, сходное с вышеописанным. Его назначение – сократить время, затраченное на обработку. Оптимально, если в комплекте имеется башмак. Элементарный вариант своими руками – надежно закрепленная линейка (пример можно посмотреть на видео).
  • Шаблоны и копировальная втулка – самый распространенный вариант изготовления полезного приспособления для фрезера своими руками. К ним приходится прибегать особенно часто, и главное – правильно выбрать способ крепления, рассчитать диаметр. Подробней о нюансах рассказано в видеоролике от пользователя с популярного канала.
  • Интересен и циркуль, в котором диаметр изменяется предельно просто – смещением штанги, предназначенной для создания круглых и овальных отверстий.

    Особенность каждого творческого человека – в умении своевременно сориентироваться, усвоить уже сделанные наработки или создать при необходимости свои. Не всегда есть возможности приобрести необходимое для работы (по финансовым причинам или из-за отсутствия в продаже). Тут и приходит на помощь чей-то полезный опыт или собственная находчивость и смекалка. Всемирное информационное пространство значительно облегчило эту задачу.

    Все о приспособлениях для фрезера смотрите в видео.

    Делаем ручной фрезер из дрели своими руками

    Для обработки кромок деревянных заготовок или врезки различной мебельной фурнитуры необходим фрезер. Покупать его тем, кто пользуется этим инструментом изредка, нет смысла. Для любителей лучше подойдет самодельный фрезер. Это несложная в изготовлении приставка под обычную дрель. С ее помощью можно делать те же базовые работы, что и покупным ручным фрезером.

    Материалы:

    • Фанера 10 мм;
    • рейка 15х30 мм;
    • рейка 15х50;
    • винты, гайки, шайбы М6;
    • саморезы.

    Процесс изготовления ручного фрезера

    Из фанеры необходимо выпилить подошву фрезера. Делается квадратная заготовка со сторонами по 16 см. В ее центр циркулем вписывается круг. По бокам напротив центра круга размечаются места для крепления стоек из реек.

    Центр подошвы просверливается корончатым сверлом. Требуется широкое отверстие, в которое может проходить фреза.

    Теперь из рейки подготавливается 2 стойки длиной по 12 см. В них нужно проделать сквозной продольный паз под болты М6. Стойки прикручиваются к вырезанной по кругу подошве снизу двумя саморезами. Для этого нужно предварительно засверлиться, чтобы рейки не треснули. Подошва зенкуется, чтобы шляпки саморезов не выступали.

    Далее необходимо заняться креплением дрели. Для этого подбирается дощечка шириной 50-70 мм. Ее длина должна быть больше на 10-20 мм, чем внутренний зазор между стойками на подошве. Дощечка просверливаться в центре под диаметр корпуса дрели в месте крепления ее штатной съемной ручки. С боков заготовку требуется просверлить поперек под винты М6.

    В заготовке крепления нужно подпилить торцы, получив пазы для стоек, чтобы оно могло скользить между ними. Также делаются от центрального отверстия короткие продольные надпилы в обе стороны. В заготовку вставляются болты.

    Крепление устанавливается между стоек. Затем необходимо его просверлить через пазы в стойках. В эти отверстия заворачиваются саморезы.

    Теперь зажимаем в дрели фрезу. Ее саму устанавливает в крепление, и затягиваем болты. Вылет фрезы регулируем, перемещая крепление по пазам стоек. Выбранное положение фиксируется саморезами.

    Получается вполне удобный фрезер, которым можно обрабатывать кромки или нарезать имитацию филенок. Регулировать вылет фрезы на нем не так быстро как на покупном инструменте, но это занимает не более минуты, так что все равно удобно.

    Смотрите видео

    Изготовление стола для ручного фрезера своими руками.

    Самодельный фрезерный стол для ручного фрезера видео
    1. Устройство
    2. Пример конструкции ФС
    3. Станина
    4. Столешница
    5. Рабочая плита
    6. Кольца
    7. Фрезер
    8. Крепеж фрезера
    9. Направляющая рейка
    10. Упорные планки
    11. Сопло
    12. Продольный передвижной упор
    13. Дополнительные фиксаторы
    14. Поворотный ФС

    Владельцу частного дома приходится немало заниматься ремонтом, совершенствовать свои бытовые условия. Фрезерный стол станет отличным решением при изготовлении различных деталей и приспособлений из дерева, так как он обеспечивает точность и хорошее качество обработки заготовок.

    Стол − основная база станка. Рабочий орган оборудования − это фреза , деталь с несколькими режущими лезвиями. С ее помощью в деревянных заготовках делают различного вида пазы, каналы, окна (вертикальные углубления), скосы овального профиля и многое другое. Фрезерование – механическая обработка заготовок многолезвийным инструментом. Фреза, помимо вращательного движения, совершает поступательные перемещения. Станину со столешницей для обработки деревянных изделий называют фрезерным столом (ФС).

    Устройство

    Правильная установка фрезера в стол зависит от безупречной конструкции станины. На станине располагается рабочая поверхность станка. Снизу крепится к пластине фрезер, который перемещается по вертикальной оси. Заготовка фиксируется в поперечном направлении специальным устройством − параллельным упором для фрезерного стола.

    Принцип действия ФС можно сравнить с тем, как работает циркулярная пила . На вращающийся лезвийный орган, установленный в стационарном положении, надвигают для обработки древесный материал.

    Пример конструкции ФС

    Для изготовления ФС понадобятся следующие материалы:

    На чертеже указаны размеры деталей, которые могут быть откорректированы в каждом случае индивидуального конструирования ФС. Этот самодельный стол для ручного фрезера − пример самой примитивной конструкции ФС. Самодельные конструкции ФС могут быть изготовлены из других материалов. Все зависит от возможностей и квалификации того, кто взялся за такую работу.

    Самостоятельное изготовление ФС

    Рассмотрим особенности строения деталей ФС:

    Станина

    Опорная часть станка может быть сделана из деревянного бруса или сварена из металлического профиля. Нужный чертеж станины представлен ниже.

    Под ФС можно использовать обыкновенный верстак . Но надо знать, что при работе силового агрегата будут возникать сильные вибрации. Если верстак не достаточно устойчив, то следует изготовить специальную опорную конструкцию. Основная нагрузка передается от рабочей площадки вниз на опору станка. Поэтому станина должна иметь большой вес.

    Столешница

    Рабочей площадью стола является столешница. Ее лучше сделать из текстолита толщиной 20-30 мм. Почему выбирают текстолит? Это объясняется тем, что весь процесс обработки заготовок связан со скольжением деталей по рабочей поверхности стола. Текстолит отличается от других материалов большой степенью износостойкости и низким коэффициентом трения. Столешница, сделанная из такого материала, не причинит вред цельной поверхности заготовки и прослужит много лет.

    В качестве рабочей площадки стола вместо текстолита можно использовать стальную пластину толщиной 6 мм и более.

    Рабочая плита

    Пластина для фрезера изготавливается из текстолита или из металлического листа. В пластине делают отверстие, в которое вставляют металлические кольца. Кольца с разным диаметром вставляются друг в друга. Кольцевые вставки находятся на одном уровне с поверхностью столешницы.

    Кольца

    Для чего нужны кольца? Они обеспечивают плотное вхождение фрезы в тело заготовки. Разный размер колец соответствует разным диаметрам режущих элементов.

    Фрезер

    Так как фрезер крепится снизу столешницы, то конструкция ФС создает внизу свободное пространство. Монтаж и обслуживание силовой установки не должен быть затрудненным из-за стесненных условий внизу станка.

    Универсальный силовой агрегат, приводящий в движение фрезу, называют фрезером. Его можно сделать, используя любой подходящий электродвигатель. Но это под силу человеку с большим опытом работы в такой сфере деятельности. Лучшим вариантом будет приобрести готовый ручной фрезер .

    Ручной фрезер – многофункциональный агрегат. Электроинструментом выполняют самые различные операции. Применяется он в основном для обработки деревянных заготовок.

    Однако держать инструмент в руках и одновременно пытаться фиксировать деревянную деталь очень сложно. Это не принесет желаемого результата. Чтобы изготовление деталей происходило с высокой точностью, фрезер закрепляют на специальном столе.

    Подошва фрезера имеет отверстия с резьбовой нарезкой. Отверстия служат для крепления винтами инструмента к пластине, встроенной в столешницу ФС.

    Крепеж фрезера

    Столешницы и пластины у фрезерных столов должны располагаться строго в одной горизонтальной плоскости. Крепежные винты на пластине закручиваются в потайные отверстия. Ничто не должно выступать или западать на рабочей поверхности ФС.

    При отсутствии монтажных отверстий в корпусе фрезера, их нарезают самостоятельно. Для крепления пластины в столешнице делают выборку материала снизу. Если рабочая площадка выполнена из стального листа, то металлическую пластину оснащают специальными креплениями.

    Лифт

    На профессиональных станках для перемещения фрезера по вертикали устанавливают специальное устройство – лифт.

    При определенной сноровке можно приспособить в качестве лифта домкрат либо другой рычажный подъемный механизм. Лучшим вариантом будет приобретение в торговой сети готового лифта. Главное в конструкции подъемного механизма − это обеспечение надежной фиксации агрегата на той или иной высоте. Конусное расположение режущих элементов фрезы позволяет при определенной высоте выступа над рабочей поверхностью ФС регулировать глубину и ширину выработки в теле заготовки.

    Направляющая рейка

    Направляющая рейка делается из дюралевого профиля. Можно использовать в качестве направляющей рейки дюралевые дорожки, применяемые в мебели для перемещения раздвижных створок шкафа. Под рейку делают выборку ручным фрезером. Направляющая дорожка должна быть помещена параллельно противоположной упорной стенке.

    Упорные планки

    В торцах столешницы с обеих сторон устанавливают дюралевые дорожки, по которым перемещается рамная конструкция с упорными планками. Параллельно дорожке в торце крепят линейку. Линейку можно изготовить из ленты обычной рулетки.

    Упорные планки выступают в качестве боковой опоры для заготовок. Они располагаются с двух сторон от фрезерной головки. Чтобы защитить глаза оператора от стружки, разрыв между планками закрывают прозрачным пластиком.

    Сопло

    С внешней стороны упорных планок над фрезерной головкой монтируют всасывающее сопло. Его во время работы станка подсоединяют к пылесосу. Благодаря этому древесная пыль и стружка эффективно удаляются из рабочей зоны.

    Продольный передвижной упор

    Нижнюю часть передвижного упора вставляют в направляющую дорожку. Подставка свободно перемещается вдоль ФС. Своей вертикальной стенкой приспособление упирается в основание заготовки. Нажимая на упор, оператор станка во время фрезерования перемещает деталь вдоль стола.

    Дополнительные фиксаторы

    Фиксаторы изготовлены из пластмассы. Они удерживают заготовку от непроизвольного смещения детали в вертикальной и горизонтальной плоскости. Фиксаторы крепятся на специальной стойке.

    Поворотный ФС

    Поворотный стол для фрезерного станка представляет собой довольно сложное техническое устройство. Поворотный ФС позволяет устанавливать угол наклона заготовки. Это происходит за счет способности рабочей поверхности стола перемещаться в разных направлениях. На станках, оснащенных ЧПУ, имеется возможность изготовления деталей с круглой и спиральной конфигурацией.

    ФС с ручным управлением выполняют различные закругления, позволяют обрабатывать криволинейные поверхности деталей. Самый распространенный диаметр ФС − от 300 до 600 мм. Поворотный механизм перемещает рабочую поверхность стола как в горизонтальной плоскости, так и в поперечно-продольной и вертикально-горизонтальной плоскостях.

    Горизонтально-вертикальная вращающаяся платформа обеспечивает обработку заготовок высокого качества. Вертикально-горизонтальная рабочая площадка дает возможность выполнять круговую обработку деталей и формировать на поверхности изделий винтовые каналы.

    Поворотные столы применяют для обработки стальных деталей и заготовок из других металлов.

    Изготовить поворотный станок своими руками могут только специалисты высокой квалификации. Станок такой конструкции выгодно иметь при осуществлении предпринимательской деятельности. Для разовых работ содержать поворотный ФС в своем хозяйстве экономически невыгодно.

    Ниже представлено видео, демонстрирующее простую схему строения ФС. Собрать такое оборудование вполне доступно человеку, имеющему опыт в столярном деле.

    Соблюдение техники безопасности

    Фрезерный стол оснащен электрическим инструментом. Во время эксплуатации станка следует соблюдать следующие условия техники безопасности:

    1. Если станина ФС выполнена из металла, то необходимо устроить заземление опоры столешницы.
    2. Важно устанавливать станок в хорошо проветриваемом и освещенном помещении.
    3. В случае изготовления ФС из деревянных деталей заземляют сам корпус фрезера.

    Фрезерный станок предназначен для выполнения различных работ по обработке поверхности материалов и деталей. При работе с большими станками, которые крепятся на рабочей поверхности, необходимо использовать специальные столы. В этом случае получается достигнуть лучшего результата, сама работа будет более безопасной, так как перемещается не станок в виде простого ручного фрезера, а заготовка.

    Именно фрезерный стол, на котором оборудование будет крепиться стационарно, позволяет получить качественный результат. Стол можно собрать своими руками, на нем будет удобно выполнять фигурные отверстия, пазовые соединения с предварительной прорезкой, профилирование кромок разного типа. Работа становится простой, безопасной и точной, время на нее требуется намного меньше. Станок надежно можно закрепить на рабочей поверхности, передвигаться будет только заготовка.

    Как сделать стол для фрезера своими руками?

    Для изготовления фрезерного стола необходимо приготовить инструменты и материалы:

    • каркас, т.е. станина, ее можно собирать из деревянной доски или стальных труб;
    • сварочный аппарат для сварки труб по станине;
    • столешницу можно использовать от кухонного стола, подойдет и плита ДСП;
    • накладки для торцевых частей столешницы;
    • саморезы;
    • специальная монтажная пластина металлическая либо текстолитовая;
    • ручной фрезерный станок;
    • привод для станка (мощность его определяется согласно планируемым работам).

    Фрезерный стол имеет две важные части — станину и столешницу. Станина представляет собой стационарно укрепленный элемент, т. е. каркас на специальных опорах. Наверху этого каркаса и крепится основная рабочая поверхность — столешница. Основу лучше всего делать из ДСП, стальных труб, деревянных брусьев. При использовании стальных труб отдельные элементы конструкции требуется сваривать, так что в домашних условиях многие предпочитают работать с деревом.

    Столешница при креплении должна устанавливаться надежно и прочно, так как при обработке деталей на нее будут оказываться различные нагрузки. Для торцевой части используются накладки, они позволяют придать конструкции дополнительную жесткость и прочность. Высота получившегося стола должна составить примерно 850-900 мм, именно это значение является оптимальным, удобным для работы . Для столешницы можно предусмотреть специальный механизм, который позволит поднимать либо опускать рабочую поверхность до необходимого уровня. Сама столешница может быть изготовлена из плиты ДСП или старой кухонной основы, обладающей требуемыми размерами.

    Вернуться к оглавлению

    Монтаж конструкции

    При установке внимание надо уделить специальной монтажной пластине. Толщина столешницы будет составлять примерно 26 мм. Пластина используется для того, чтобы избежать вылета фрезы во время работы. Крепится она к тому месту, где после окончательной сборки будет установлена подошва фрезерного станка. Толщина пластины не слишком большая, но при этом прочность ее находится на должном уровне.

    Делать монтажную пластину лучше всего из металла или текстолита. Толщина ее должна быть 4-8 мм. В центре монтажной пластины выполняется отверстие, диаметр которого равен отверстию в подошве станка. Чтобы станок укрепить на поверхности пластины, надо предусмотреть специальные резьбовые соединения на обратной стороне подошвы. Если таких отверстий нет, то их необходимо сделать своими руками. Общее количество — 4.

    Фрезерный стол собирается таким образом:

    1. Сначала надо прикрепить столешницу к станине, причем сделать это временно, чтобы определить положение.
    2. На заранее рассчитанное место надо уложить монтажную пластину, после чего карандашом обозначить контур.
    3. Используя обычный ручной фрезерный станок, необходимо выбрать отверстие по размеченному контуру. После этого пластина будет уложена заподлицо ровно и четко.
    4. Углы у посадочного места должны быть скругленными, это достигается при помощи напильника. После посадки приготовленной пластины необходимо прямой фрезой (толщина ее должна быть больше, чем у будущей рабочей поверхности) выполнить сквозное отверстие по форме подошвы станка.

    Во время работы требуется соблюдать аккуратность и точность, чтобы стол после сборки стал удобным и прочным, а крепление станка — надежным. Сразу надо предусмотреть, что фрезерный стол будет иметь защитные кожухи, пылеуловители. Если все подготовительные работы выполнены, необходимо соединить отдельные детали вместе. Фрезерный станок заводится при монтаже снизу, саморезами к столешнице укрепляется монтажная пластина. Шляпки саморезов необходимо в материале утапливать, в противном случае они будут мешать во время обработки заготовок, цепляясь за их поверхность.

    Вернуться к оглавлению

    Установка верхнего прижима и привода

    Когда своими руками собирается фрезерный стол, необходимо для обеспечения дополнительной безопасности смонтировать конструкцию с прижимными верхними устройствами. Такие меры безопасности применяются, когда работа проводится с большими заготовками, например, при изготовлении разнообразных дверных накладок.

    Сам прижим имеет простое устройство. Это шариковый подшипник, он выступает в качестве ролика, который монтируется в специальное удерживающее устройство. После этого ролик жестко фиксируется на поверхности рабочего фрезерного стола на необходимом расстоянии. В итоге гарантируется достаточно плотный прижим заготовки к рабочей поверхности во время обработки.

    Если делается самодельный фрезерный станок, то предельное внимание уделяется устройству электропривода. Важным критерием является мощность привода, который будет гарантировать выполнение определенных типов обработки. Например, если необходимо выполнить неглубокую выемку в деревянной заготовке, то можно использовать мотор, мощность которого равна 500 В. Но такой станок не подойдет для выполнения более сложных работ. Поэтому брать маломощный мотор, если работы планируются интенсивные, не стоит, он будет постоянно глохнуть.

    Лучше всего ставить привод на 1100 В, он является оптимальным для любого станка, не только бытового

    Разница в стоимости полностью оправдана, так как при помощи этого фрезера можно будет выполнять различные работы. Привод с мощностью до 2 кВ дает возможность работать с любым типом древесины, используя различные фрезы. Приводы могут быть стационарными или ручными, на столе должна быть предусмотрена специальная система крепежа.

    При выборе привода для фрезерного стола надо внимание обратить на количество оборотов. Для трехфазного двигателя следует предусмотреть специальную схему подключения, чтобы обеспечить плавный запуск и четкую работу. Если для такого мотора будет применяться однофазная сеть, то КПД упадет примерно на 40-50%.

    Изготовить фрезерный стол своими руками, имея перед собой чертежи, необходимые материалы, крепления, не сложно. Некоторые считают, что лучше приобрести готовое изделие. Другие уверены, что самодельный стол позволяет точно адаптировать рабочую площадку под свои потребности, нюансы станка с ЧПУ или обычного ручного фрезера. Что выбрать, решать вам.

    Чтобы сделать себе стол для фрезера, необходимо для начала определиться с тем, какой именно он будет. Работа с фрезерным станком может отличаться в зависимости от ряда факторов, включая размеры самого станка.

    Работа над столом для фрезерного станка с ЧПУ начинается с того, что вы выбираете, какой чертеж станет основой для изготовления. Не редко работа проводится без чертежей. Но тогда вы должны сами начертить параметры будущего стола, нарезать его элементы с помощью циркулярки. Выбрать компоненты, которые потребуются, чтобы сделать самодельный стол, следует на основе его основных элементов.

    1. Тип конструкции. Работа вне мастерской, а при постоянных перемещениях предусматривает выбор портативного стола под станок с ЧПУ или без программного управления. Если работа будет осуществляться в гараже, мастерской без необходимости переноски стола, следует выбрать стационарный стол под ваш фрезер. Есть агрегатный тип. Это вариант, когда расширяется столешница вашего фрезерного станка или изготавливается поворотный вариант конструкции.
    2. Столешница. Чтобы сделать верхнюю крышку вашего стола, используйте листы ДСП или МДФ. Эти материалы легко режутся с помощью циркулярки, потому работа не вызывает трудностей. Многие изготавливают самодельный стол, используя прессованную столешницу. Но важно понимать, что при работе в условиях повышенной сырости они быстро разбухают и приходят в негодность. Как вариант, можете выбрать пластик. Из полимерных листов создается отличная практичная столешница. Металл более прочный, но тяжелый материал. Если решили выбрать алюминий, обязательно покройте его защитным лаковым слоем.
    3. Паз и упор. Работа на фрезерном станке обычно предусматривает продольную обработку боковой части заготовок. Если вы хотите обрабатывать поперечные торцевые элементы, конструкция должна включать подвижный упор. Этот упор будет передвигаться в пазах. Паз послужит также в роли фиксации прижимных элементов конструкции.
    4. Установка фрезера. Используя самодельный стол, крепление ручного фрезера к столу может осуществляться непосредственно к нижней части столешницы или к съемной площадке. Первый вариант сделать проще, но если выбрать второй метод, вы получите некоторые преимущества в виде более легкого снятия фреза при смене режущих инструментов. В связи с этим монтажная пластина — более предпочтительный вариант, с которым придется повозиться немного дольше.
    5. Продольный упор. Данный упор выступает в роли направляющей для обрабатываемых деталей. Потому самое главное требование — упор обязан быть максимально ровным. Поскольку это самодельный стол, упор можете сделать с помощью Т-образного паза. В него вставляют прижимные устройства и иные компоненты, которые позволяют упростить работу на станке.

    Все необходимые элементы можно вырезать с помощью циркулярки. Изготовить самодельный стол не проблема. Столешница, упор, направляющие, крепления четко указываются по размерам, если вы используете типовые чертежи. Взяв готовый чертеж, можно адаптировать самодельный стол под станок с ЧПУ под собственные потребности. Действуйте так, как будет лучше для вас. Отыскать сами чертежи не составит труда, а циркулярка наверняка есть в вашем арсенале электроинструментов, раз вы собираетесь делать стол под станок с ЧПУ.

    Делаем своими руками

    Чтобы сделать себе стол для ручного фрезера или станка с модулем ЧПУ, вам потребуются чертежи и необходимые элементы будущей конструкции, о которых мы рассказали выше.

    Выбирая чертеж для будущей конструкции под фрезерный станок, обязательно ориентируйтесь на размеры вашего станка, а также на размеры доступного для размещения оборудования места. Делать большой стол под маленький станок с ЧПУ не имеет смысла, ровно, как и наоборот.

    Вы всегда можете переделать чертеж, сделать какие-то поправки, опираясь на доступные материалы, особенности станка, наличие циркулярки и прочих нюансах. Если вам нужен хороший координатный стол под фрезер, его лучше приобрести заводского производства. Самодельный координатный стол изготовить довольно проблематично.

    Предлагаем вам вариант небольшого стола, работа на котором позволит легко разместить небольшой настольный фрезер с ЧПУ или без модуля. Преимущество такой конструкции в том, что ее легко сделать своими руками, она имеет небольшие размеры, здесь используются не сложные крепления.

    1. Рабочий стол и боковые стойки рекомендуется изготовить из ламинированной фанеры. Материал должен быть достаточно толстым, чтобы выдержать нагрузки. Ориентировочные размеры столешницы будут 40 на 60 миллиметров. Не учитывая угловой упор, высота составит 35 см. Сам угловой упор имеет высоту 10 см. Вместо фанеры может использоваться металлическая или пластиковая пластина. Выполненная из таких материалов пластина более долговечная и меньше подвержена износу. Но металлическая пластина добавит вес, сделав стол не таким уж мобильным и легким.
    2. На поверхности столешницы изготовьте три паза, которые послужат для установки рельсов. Здесь могут быть установлены вспомогательные компоненты будущей рабочей поверхности, которые могут потребоваться вам для работы фрезеров или циркулярно фрезерным станком.
    3. Для повышения устойчивости конструкции крепления ножек, усильте с помощью ДСП или листов МДФ №22. Ножки стола нужно установить на некотором расстоянии, чтобы осталось место для фиксации шаблонов и прижимов струбцинами.
    4. Закрыть механизм станка можно путем закрытия нижней части передней панели листом фанеры или другого подобного материала.
    5. Под боковой упор должны быть выполнены пазы, по которым он сможет передвигаться. На требуемом месте упор фиксируется болтами и гайками. Причем лучше использовать гайки-барашки. В этом случае вы легко сможете снять упор и поставить на его место другой агрегат.
    6. Упор соединяется с патрубком, который необходим для удаления пыли, стружки при обработке. Для отвода отходов воспользуйтесь обычными гофрированными шлангами, которые широко применяются при организации канализации. Через хомут можно подключать домашний пылесос.
    7. Если у вас настольный станок, лучше предусмотреть наличие тумблера для включения и выключения станка. Если у вас не настольный, а простой ручной фрезер, такой тумблер не потребуется.
    8. Упор включает в себя два элемента, которые могут сдвигаться или раздвигаться по мере зависимости от размеров рабочего инструмента. Чтобы зафиксировать створки, используйте гайки-барашки. Данная конструкция позволит легко извлекать фрезерное устройство из станины и менять фрезы по мере необходимости.
    9. Какой материал использовать для монтажной поверхности под фрезерный станок с ЧПУ, решайте сами. Специалисты советуют брать текстолит или оргстекло.

    Подобный стол под настольный или ручной фрезерный станок можно сделать с помощью циркулярки, электрического лобзика и стандартных инструментов. Координатный вариант стола намного сложнее, потому работа предусматривает использование соответствующих чертежей и материалов.

    Какой стол выбрать вам — координатный или обычный самодельный под фрезер с ЧПУ или без него, решайте сами. Работа должна выполняться качественно, соблюдая все указанные размеры. Посмотрите видео инструкции, которые позволят определить, какой стол под ваш станок подойдет лучше всего.

    Применение различных приспособлений для ручного фрезера значительно расширяет возможности данного агрегата, а также повышает комфортность и безопасность при работе с ним. В продаже существуют уже готовые модели устройств, предназначенных для использования в паре с фрезером, но, как правило, они стоят дорого. Поэтому многие мастера предпочитают сделать приспособления для данного агрегата своими руками.

    Если закрепить ручной фрезер особым способом под столом, то получится универсальный столярный станок, позволяющий производить точную и быструю обработку длинных и коротких заготовок из дерева. Чтобы изготовить стол для фрезера своими руками, сначала нужно подготовить необходимые детали для сборки всей конструкции. На рисунке ниже показана карта раскроя, на которой расположены все детали будущего фрезерного стола. Вырезаются они с помощью циркулярки или форматно-раскроечного станка.

    Приспособление можно изготовить из фанеры, ЛДСП или МДФ. На карте раскроя указана толщина материала 19 мм, но это не обязательное условие. Стол также можно собрать из плит толщиной 16 или 18 мм. Конечно же, для изготовления столешницы лучше использовать ламинированные или покрытые пластиком листовые материалы, которые будут позволять легко скользить заготовке по поверхности.

    Также следует учесть, что данный самодельный столик предназначен для установки на козлы. Если вам нужен настольный вариант, то царги (5) нужно делать намного шире, чем 150 мм. Их ширина должна быть немного большей, чем высота аппарата, чтобы он мог разместиться под столешницей.

    Если детали стола будут выпилены из фанеры или МДФ, то их торцы следует отшлифовать. Торцы деталей, изготовленных из ЛДСП, потребуется покрыть меламиновой кромкой, используя обыкновенный утюг.

    Изготовление столешницы

    Установка фрезера в стол может производиться как с использованием монтажной планки, так и без нее. Подготовка столешницы для прямого крепления к ней агрегата происходит следующим образом.


    Крепление агрегата с помощью монтажной пластины

    При установке аппарата на основную плиту ее толщина значительно уменьшает вылет фрезы. Поэтому для установки агрегата на толстые столешницы принято использовать более тонкие монтажные пластины из прочных материалов (стали, дюралюминия, поликарбоната, гетинакса или стеклотекстолита). Изготавливается пластина следующим образом.

    Усовершенствование упора

    Параллельный упор можно доработать, чтобы настройка фрезерного стола происходила более удобно и быстро: для этого нужно врезать в столешницу С-образные направляющие. Профиль может быть из алюминия. Для врезки используется прямая пазовая фреза. Профиль укладывается в подготовленный паз и прикручивается шурупами.

    Далее, следует подобрать болты с шестигранной шляпкой такого размера, чтобы она могла входить в С-образный профиль и не проворачиваться в нем. Просверлите 2 отверстия в основании параллельного упора, соответствующие диаметру болта.

    Также следует врезать С-образный профиль и в переднюю планку упора для закрепления на ней различных прижимов и защитных кожухов.

    Прикручивается упор к столешнице с помощью гаек-барашков.

    На задней стороне упора можно сделать камеру для подключения пылесоса . Для этого достаточно вырезать из фанеры квадрат, просверлить в нем отверстие под патрубок пылесоса и прикрутить получившуюся крышку к косынкам.

    Также к упору можно добавить предохранительный щиток , изготовленный из МДФ или ЛДСП и небольшого прямоугольника из оргстекла. Для выборки пазов можно использовать лобзик либо фрезер с установленной пазовой фрезой.

    Чтобы была возможность обрабатывать мелкие детали, необходимо изготовить фиксаторы и прижимы из фанеры или МДФ.

    Изготавливается на циркулярке с шагом между пропилами 2 мм.

    При желании, можно изготовить фрезерный стол с ящиками для инструмента .

    Изготовление основания стола

    Если требуется из ручного фрезера сделать стационарный станок, то без изготовления прочного основания не обойтись. Ниже приведена карта раскроя с нанесенными на ней деталями, которые потребуются для сборки основания стола. Размеры деталей потребуется подкорректировать, если использовать листовой материал другой толщины.

    Все детали стола для ручного фрезера собираются с помощью конфирматов. Для удобства передвижения стола к его днищу можно прикрепить ролики. Если немного расширить данный стол и прикрепить в свободной его части дисковую ручную пилу, то получится универсальный стол для фрезера и циркулярки.

    Чтобы станок занимал меньше места, его можно сделать по принципу стола-книжки с опускающимися с обеих сторон столешницами.

    Самодельные приспособления для фрезера

    Для расширения функциональных возможностей данного агрегата в продаже имеются достаточно дорогостоящие приспособления. Но владельцы фрезеров в целях экономии средств стараются изготавливать различные приспособы своими руками, которые работают не хуже заводских.

    Простая шипорезка для фрезера изготавливается из двух кусков фанеры и пары мебельных телескопических направляющих. Фрезер устанавливается на площадке, имеющей отверстие для инструмента. Площадка крепится к верстаку под углом (для более удобного позиционирования оснастки по высоте), как показано на фото ниже.

    Итак, шипорезное приспособление изготавливается в следующем порядке.

    1. Вырежьте из фанеры 2 площадки одинаковых размеров. Размер приспособы может быть любой.
    2. Расположите по краям первой площадки две телескопических направляющих параллельно друг другу и прикрутите их шурупами.

    3. Для более точного позиционирования направляющих можно между ними прикрутить две одинаковые по длине планки.

    4. Следует выдвинуть ответные планки и подложить под них вторую площадку вровень с первой. Поставьте карандашом на второй площадке точки сквозь планку, после чего проведите через них линию.
    5. Выньте из направляющих ответные планки, нажав на пластмассовые “усики”, расположенные на их обратной стороне.
    6. Уложите на площадку с разметкой ответные планки так, чтобы линия проходила через центр отверстий для крепежа, и прикрутите их шурупами.

    7. Аккуратно совместите 2 направляющих и задвиньте их (вы должны услышать щелчок). Если вы вставите деталь с перекосом, то сломаете телескопы, и из них высыпятся шарики.

    8. Между вертикальным упором с агрегатом и подвижным столиком необходимо выдержать определенное расстояние. Делается это для того, чтобы при опускании фрезы она не задевала площадку стола. Поскольку в данном случае максимальный вылет фрезы будет около 25 мм, то можно временно проложить между столиком и упором планку такой же ширины, то есть 25 мм. Планка позволит разместить конструкцию параллельно вертикальному упору

      .

    9. На следующем этапе, придерживая приспособу, просверлите 2 отверстия под шканты. Они позволят быстро позиционировать шипорезку на верстаке. Когда отверстия будут готовы, вставьте в них пару шкантов. Теперь можно убрать планку, проложенную между упором и приспособлением.

    10. Теперь, когда подвижный столик закреплен, на верхней его площадке необходимо установить вертикальный упор, как показано на следующем рисунке. Для жесткости упор подпирается двумя косынками.

    11. Когда все элементы шипорезки будут закреплены, можно приступить к испытаниям. Положите заготовку на столик приспособления и прижмите ее к упору. Установите необходимую высоту фрезы, включите агрегат и профрезеруйте заготовку.

    12. После первого прохода переверните заготовку на 180 градусов и повторите обработку.

    13. Поверните заготовку на 90 градусов, поставив ее на кромку, и снова повторите операцию.

    14. Поверните деталь на 180 градусов и проведите окончательную обработку шипа.

    В результате у вас получится ровный и качественный шип.

    Меняя высоту фрезы относительно площадки шипорезки, можно получать шипы различной толщины.

    Копировальная втулка

    Если в комплектации к вашему фрезеру не было копировальной втулки, то ее можно изготовить буквально за 30 мин из подручных средств. Для самоделки понадобится металлическая или дюралюминиевая шайба, которую можно изготовить из листового металла, и водопроводный резьбовой удлинитель.

    Копировальная втулка изготавливается следующим способом.

    1. Подберите подходящую под резьбу удлинителя гайку и разрежьте ее с помощью болгарки так, чтобы получилось тонкое кольцо. После этого выровняйте его на точильном станке.

    2. Необходимо изготовить круглую площадку для втулки из листового металла или алюминия толщиной 2 мм. В зависимости от модели агрегата, отверстие в его подошве может иметь различную форму . В данном случае площадка должна иметь срезы по бокам, которые стачиваются на точильном станке.

    3. Сточив шайбу с двух сторон, разместите ее на подошве агрегата.

    4. Поставьте агрегат, не снимая шайбу, вертикально и наметьте карандашом места для крепежа сквозь отверстия в подошве аппарата.

    5. Места, отмеченные карандашом, необходимо накернить для точного позиционирования сверла.


    6. Сначала просверлите отверстия тонким сверлом, а затем уже сверлом, соответствующим диаметру крепежного болта.


    7. Оденьте шайбу на резьбовой удлинитель и закрутите кольцо-гайку. Зажмите деталь в тиски и обрежьте лишнюю резьбу вровень с гайкой при помощи болгарки.


    8. Зажмите деталь в тисках другой стороной и немного укоротите ее.

    9. Выровняйте деталь на шлифовальном круге, вставьте в подошву аппарата и закрепите ее винтами. Гайка-кольцо должна быть чуть ниже подошвы агрегата.


    Направляющие для работы с фрезером

    Если требуется выбрать очень длинный паз в заготовке, то понадобится приспособление для фрезера, которое называется шиной. Готовые металлические шины можно купить в специализированных магазинах. Но их также легко изготовить своими руками из пластика, фанеры или МДФ.

    Толщина материала должна быть около 10 мм, чтобы детали можно было стянуть шурупами.

    Направляющая для агрегата делается очень просто.

    1. Нарежьте на циркулярке три полосы. Одну широкую, порядка 200 мм, и 2 узкие – 140 и 40 мм каждая.
    2. Также изготовьте небольшую планку из того же материала, длиной около 300 мм и шириной 20 мм.
    3. Положите на широкую полосу деталь шириной 140 мм, выровняйте ее по краю и скрутите обе детали шурупами.
    4. Положите сверху широкой полосы, напротив прикрученной детали, узкую полосу шириной 40 мм. Для точного позиционирования проложите между верхними деталями планку шириной 20 мм и прикрутите узкую полосу шурупами к нижней детали. Таким образом, получится длинная шина с пазом шириной 20 мм.
    5. Возьмите планку шириной 20 мм и прикрутите ее к подошве аппарата, как показано на следующем фото. Для выборки паза подбирается прямая или фигурная пазовая фреза и закрепляется в цанге аппарата.

    Когда все приспособления будут подготовлены, выполните следующие действия. Положите на верстак заготовку, которую необходимо обработать по всей длине, расположите на ней шину, закрепив струбцинами. Вставьте планку, прикрепленную к подошве фрезера в паз направляющей. Запустите агрегат и профрезеруйте заготовку по всей длине.

    Если требуется выбрать глубокий паз, то обработка происходит в несколько заходов, чтобы оснастка погружалась в заготовку постепенно.


    В хозяйстве частного домовладения всегда пригодится фрезерный станок. Оборудование незаменимо при изготовлении различных деревянных изделий — от оконных рам до различных небольших поделок. Фрезерный станок представляет собой опорный стол и сам фрезер. Если у хозяина уже есть ручной фрезер, то можно изготовить фрезерный стол своими руками.

    Стол является основной базой станка. Фрезы — его рабочие органы. С помощью этих деталей при обработке заготовок из древесины выполняют множество операций. На станке в древесине делают продольные пазы, каналы, вертикальные углубления, овальные скосы и многое другое. Стол необходим для точного размещения фрезы — как в горизонтальном, так и в вертикальном направлении.

    Конструкция фрезерного стола

    Рабочий стол станка должен отвечать следующим требованиям:

    • Стандартная высота рабочей поверхности колеблется в пределах от 800 до 900 мм. Высота стола может быть иной — по желанию хозяина мастерской.
    • Поверхность стола должна обеспечивать беспрепятственное скольжение деревянной заготовки.
    • Фрезер должен быть оснащён лифтом, который будет легко перемещать фрезу по вертикали.
    • В рабочей зоне нужно установить отсос стружки и пыли.
    • Монтажная пластина должна обеспечивать надёжное крепление фрезера. Толщина пластины должна позволять максимально выдвигаться вверх режущему органу.
    • Прижимные детали должны быть такими, чтобы руки работника не могли случайно попасть под фрезу.
    • Станина станка должна быть устойчивой, и в то же время позволять легко перемещать станок в нужное место.
    • Изготовление станины и столешницы

      В условиях домашней мастерской для изготовления опорной части станка зачастую используют недорогие подсобные материалы. Для этого берут куски МДФ, строительной фанеры, металлический уголок, метизы (болты, винты, шайбы и гайки) и прочее.

      Станина

      Опорную конструкцию для станка делают из деревянного бруса или сваренного металлопрофиля. Некоторые мастера приспосабливают под станину старый стол или верстак. Самое главное в устройстве станины -устойчивость. Во время работы фрезера могут возникать различные нагрузки вибрационного характера.

      Если старая мебель расшатана, то стоит установить дополнительный крепёж. Для этого используют металлический уголок, который крепят в сомнительных узлах конструкции через просверленные отверстия шурупами.

      Самой надёжной конструкцией будет станина из стального уголка 40×40 мм. Для этого нужен сварочный аппарат и опыт обращения с ним.

      Столешница

      Организацию рабочего стола можно «подсмотреть» в видеоматериалах о работе фрезерных станков, опубликованных в интернете. При изготовлении столешницы необходимо следовать требованиям, обеспечивающим лёгкое перемещение деревянной заготовки и режущего органа фрезы, а также надёжную фиксацию обрабатываемой детали относительно фрезы.

      Вариант сборки станка своими руками

      На обоих боковых торцах стола устанавливают алюминиевый профиль Т-образного сечения для крепления и свободного перемещения параллельного упора в виде планки. Планка по бокам оснащена алюминиевыми креплениями, которые входят в пазы боковых профилей.

      В планке делают прямоугольный вырез под выход фрезы. На детали закрепляют направляющий профиль, по которому перемещаются вертикальный и угловой прижим. Прижимы фиксируют прохождение деревянной заготовки через зону фрезерования.

      В столешнице прорезают параллельный паз — для перемещения ползуна углового упора. На одной из опор под столешницей устанавливают выключателей с кнопкой аварийной остановки фрезера.

      Рабочую площадку часто изготавливают из МДФ и строительной фанеры. Поверхность из такого материала быстро изнашивается. Более надёжная столешница — сделанная из текстолита. Текстолитовая поверхность обладает высокой износостойкостью и низким коэффициентом трения.

      Идеальным вариантом для столешницы может быть стальной лист или плоскость из алюминиевого сплава. Так, как площадка должна иметь технологические пазы и отверстия, изготовить своими руками такую деталь будет довольно сложно, а порой и невозможно. Выход может быть найден в использовании деталей старого оборудования.

      Плита для фрезера

      В центре столешницы вырезают проём для установки рабочей пластины. Пластину лучше изготовить из того же текстолита. В плите делают круглое отверстие. Под отверстие делают круглые вставки. Комбинируя вставки, подбирают проходное отверстие по диаметру для нужной фрезы.

      Кольцевые вставки, как и сама плита, должны находиться в одном уровне со всей поверхностью рабочего стола. Кольца обеспечивают плотное вхождение фрезы в рабочую зону.

      Фрезер

      Силовая установка по своей функциональности действует, как обыкновенная дрель. Патрон фрезера зажимает ось фрезы и сообщает ей вращательное движение. Агрегат крепится снизу к рабочей плите. При конструировании стола нужно обязательно учитывать сохранение пространства для помещения устройства под столешницей.

      В качестве фрезера приспосабливают компактный электродвигатель. Сделать самодельный электроинструмент под силу опытному мастеру. В некоторых случаях используют электрическую дрель. Чтобы избавиться от такой проблемы, приобретают готовый ручной фрезер. В торговой сети покупателям предлагают широкий ассортимент ручного электроинструмента такого типа.

      Ручной фрезер разных производителей имеет примерно одинаковый набор опций и габаритные размеры. Инструмент в основном предназначен для обработки деревянных заготовок.

      Фрезерный станок позволяет работнику управлять процессом обработки с помощью двух рук, а при работе с ручным инструментом, руки заняты удержанием самого агрегата. Выгодно ручной фрезер поместить в самодельную конструкцию станка.

      Монтажная пластина

      Полимерную подошву фрезера снимают и вырезают по её обводу монтажную пластину. Монтажную плиту изготавливают из металлического листа, толщиной не более 6 мм. В рабочей площадке просверливают монтажные отверстия по винты крепления фрезера через монтажную пластину.

      Отверстия делают со стороны рабочей поверхности с потаем, чтобы головки винтов не выступали над плоскостью стола.

      Лифт

      Лифт — устройство для перемещения чего-либо по вертикали. В данном случае это касается фрезерного агрегата. Ручной фрезер оснащён лифтом. Проблема установки лифта становится актуальной при использовании в качестве силовой установки самодельных устройств.

      Можно приобрести готовый лифт заводского изготовления. В интернете публикуется много вариантов изготовления самодельных подъёмных устройств. Основной задачей подъёмника является решение точной фиксации фрезы по вертикали. Выступ конусной режущей поверхности фрезы определяет глубину и ширину выборки древесины в заготовке.

      Одним из самых популярных вариантов самодельного лифта является перемещение фрезера на вертикальном металлическом стержне с резьбой.

      Схема самодельного лифта фрезера

      Под столом устанавливают полку, в которую вставляют стержень с фланцевой гайкой. Выше на стержне устанавливают маховик. Вращая его, добиваются нужной высоты фрезы над поверхностью рабочего стола.

      Поворотный фрезерный стол

      Поворотная модель станка представляет собой сложную конструкцию, обеспечивающую наклон деревянной заготовки по отношению к фрезе. Благодаря этой особенности станка, изготавливают деревянные заготовки сложной формы. В домашних условиях такие столы собрать практически невозможно.

      Безопасность при работе на самодельном станке

      Для безопасной работы фрезерного станка, следует соблюдать несколько правил техники безопасности:

    1. Металлическая станина должна быть обязательна заземлена.
    2. Станок устанавливают в сухом проветриваемом помещении.
    3. Если станок выполнен полностью из дерева, то заземляют сам корпус фрезера.

    Заключение

    Фрезерный стол, сделанный своими руками, сэкономит денежные средства хозяина мастерской. Самодельная конструкция учитывает все индивидуальные потребности владельца станка, чем выгодно отличается от уже готовых вариантов.

    Фрезерование прецизионным вращающимся инструментом | Лесник

    Автор: Тед Рейф

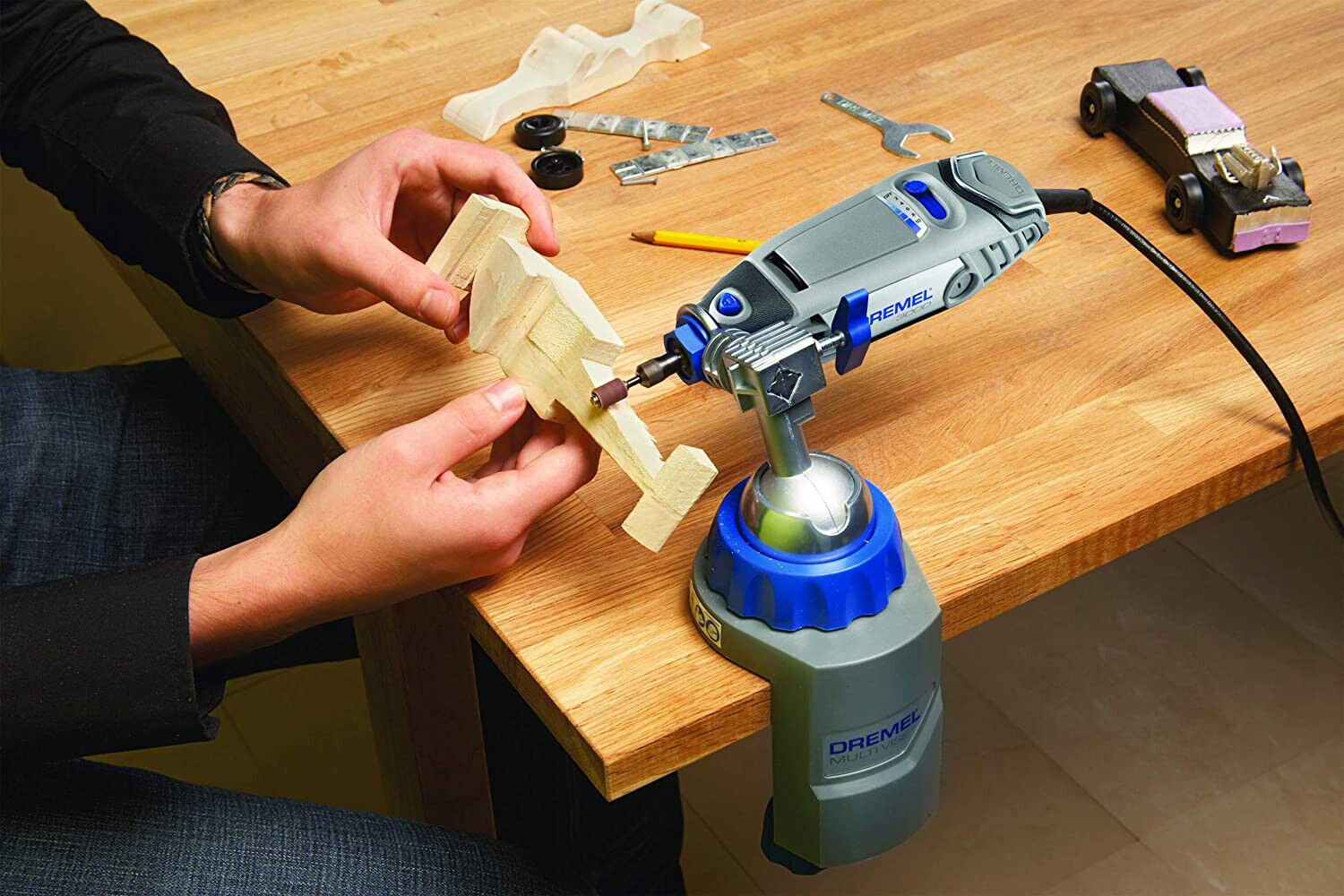

    Чтобы превратить ваш вращающийся инструмент в прецизионный фрезерный станок для мелкой и сложной работы, достаточно добавить устойчивое основание и несколько принадлежностей.

    Ротационные инструменты пригодятся для выполнения ряда работ по дереву. С их помощью можно резать, шлифовать, сверлить и даже резать. Но у вращающегося инструмента есть и другая роль, которую вы обязательно найдете полезной в мастерской.Установив инструмент в специально разработанную базу, он также может стать отличным фрезером для небольших работ.

    Прочное, устойчивое основание, удерживающее вращающийся инструмент, обеспечивает очень точное управление. А когда вы устанавливаете одну из фрез малого диаметра, доступных для вращающихся инструментов, эта комбинация позволяет выполнять чрезвычайно точную работу. Вы можете фрезеровать даже до линии карандаша, что почти немыслимо для полноразмерного фрезера. Эта возможность позволяет фрезеровать пазы петель без использования кондуктора.А когда дело доходит до добавления в проект декоративной вставки, просверлить углубление очень просто.

    Лучше всего, есть пара вариантов баз маршрутизатора. Один от производителя вращающихся инструментов

    Дремель , и еще один от поставщика лютье Стюарт-Макдональд .

    ОСНОВА ФРЕЗЕРА DREMEL

    При розничной цене менее 30 долларов вы получаете много за свои деньги с Дремеля погрузите базу маршрутизатора. Основание из ударопрочного пластика оснащено направляющей для кромок, насадкой для вырезания кругов и направляющими втулками. Как вы можете видеть на фотографиях ниже, Дремель дизайн выглядит точно так же, как уменьшенный погружной фрезер, вплоть до ручек на ручке.

    СВЯЗЬ. Чтобы прикрепить вращающийся инструмент, снимите колпачок с резьбы на конце инструмента и ввинтите его непосредственно в корпус на основании. Это упрощает установку. Вы можете перейти от использования от руки к точечной трассировке менее чем за минуту.

    КАК ЭТО РАБОТАЕТ. При использовании Дремель с базой работать одно удовольствие.Он легкий, но достаточно прочный для большинства распространенных работ по дереву. Погружной замок расположен на правой рукоятке. Ослабьте его, чтобы опустить фрезер, а затем затяните, чтобы зафиксировать глубину фрезы. База даже включает в себя ограничитель глубины.

    АКСЕССУАРЫ. Пластмассовая насадка для резки по окружности и направляющая для кромок крепятся к основанию фрезера с помощью двух стальных стержней и винтов с накатанной головкой. Опять же, это похоже на многие полноразмерные маршрутизаторы. Оба отлично работают и легко настраиваются.

    Дремель также включает набор направляющих втулок. Я делаю много шаблонной разводки, и возможность использовать те же методы с вращающимся инструментом и очень маленькими битами имеет большой смысл. Но я желаю Дремель сделал их немного меньше. Втулки с наружным диаметром 15 ⁄ 16 дюймов и 5 ⁄ 8 дюймов не особенно хорошо подходят для мелкосерийных работ. Втулка 1 ⁄ 4 дюйма была бы более полезной.

    БАЗА СТЮАРТ-МАКДОНАЛЬД

    Неудивительно, если вы никогда не слышали о поставщике Стюарт-Макдональд .Их специализация — предоставление инструментов и расходных материалов для производителей гитар и музыкальных инструментов. Как вы понимаете, такая работа требует высочайшей степени точности. Вот почему Стюарт-Макдональд сделали все возможное, соорудив основу для прецизионного фрезера. ПРОЧНАЯ КОНСТРУКЦИЯ. Сделанный из хорошо обработанного алюминия с латунными регуляторами высоты, вы можете регулировать глубину стрижки до невероятного уровня. Конечно, все это качество имеет значительно более высокую цену.Будьте готовы заплатить чуть более 50 долларов за одну только базу или около 100 долларов за комплект, включающий направляющую для краев и воздушный насос. Приспособление для вырезания кругов продается отдельно.

    УСТАНОВКА. Так же, как Дремель основание, вращающийся инструмент ввинчивается в резьбовой корпус для легкой установки. Еще одна приятная особенность Стюарт-Макдональд основание представляет собой пару резьбовых отверстий в опорной плите для крепления принадлежностей.

    ПРИЛОЖЕНИЯ. Я должен отметить, что хотя аксессуары для Стюарт-Макдональд base предназначены для конкретных задач, связанных с мастерством, они также могут быть полезны в обычной деревообработке. Направляющая кромки и приспособления для обрезки кругов также изготовлены из латуни и алюминия. Оба имеют винты микрорегулировки для точной настройки и отверстия для винтов с потайной головкой для крепления к основанию.

    УДАЛЕНИЕ ПЫЛИ. Небольшой след Стюарт-Макдональд База предлагает отличный обзор и контроль.А когда вы прикрепляете воздушный насос, пыль сдувается, поэтому следить за расположением никогда не будет проблемой. Это особенно полезно при фрезеровании вкладок.

    НИЖНЯЯ ЛИНИЯ. Обе эти базы превращают ваш вращающийся инструмент в отличный мини-фрезер. Дремель предлагает много возможностей по низкой цене. И это достаточно точно для большинства небольших приложений. Но если вы ищете инструмент, обеспечивающий максимальную точность, вы найдете Стюарт-Макдональд база стоит вложений.В любом случае, ваши проекты обязательно принесут пользу.

    Прецизионные биты

    Добавление основания фрезера к вашему вращающемуся инструменту упрощает управление им, но именно выбор фрез малого диаметра действительно добавляет новое измерение в деревообработку. Детали, показанные справа, — это лишь пример того, что вы найдете в магазинах и в Интернете. Источники на странице 51 укажут вам правильное направление.

    Я немного беспокоился о том, чтобы сломать спиральную коронку малого диаметра (1 ⁄ 32 дюйма), но она без проблем прошла сквозь вишню, черное дерево и бокоте.Однако следует иметь в виду, что эти насадки поставляются с хвостовиками 1 ⁄ 8 дюйма или 3 ⁄ 32 дюйма. Вы должны убедиться, что у вас есть правильная цанга для сверла.

    Как заменить фрезу

    Фреза — один из самых универсальных инструментов в мастерской, и если вы новичок в деревообработке, вы можете не знать, как заменить фрезу.

    Иногда мы настолько заняты производством, что забываем, что замена фрез в нужное время действительно поможет нам производить больше и предоставить вам лучший продукт.Тупые фрезы могут сжечь древесину или вызвать отдачу, повредить материал или, что еще хуже, травмировать вас.

    Хорошей новостью является то, что научиться менять фрезу довольно легко, и вы можете быстро вернуться к работе.

    Шаг 1. Безопасность превыше всего

    Убедитесь, что маршрутизатор выключен и отсоединен от сети, или извлеките из маршрутизатора аккумулятор. Не пытайтесь изменить бит маршрутизатора, когда маршрутизатор подключен к сети или в него вставлена ​​батарея.

    Перчатки не требуются, но могут предотвратить порезы.Твердосплавные лезвия на фрезе острые, и можно довольно легко порезаться при вставке или извлечении фрезы из цангового патрона.

    Если у вас есть руководство, прилагаемое к погружному фрезеру, рекомендуем его прочитать. Он не только расскажет вам, как заменить фрезу, но и предоставит подробную информацию, относящуюся к вашему фрезу, например, где найти блокировку шпинделя и какие фрезы размера подходят для вашего фрезы.

    Используйте только насадки, предназначенные для погружных фрезеров.

    Шаг 2. Извлеките старую фрезу

    Найдите ключ, который входит в комплект поставки фрезы. Ваш погружной фрезер должен был поставляться с рожковым ключом. Обычно они упакованы отдельно и не подключены к маршрутизатору, как вы видите на других электроинструментах.

    Если вы потеряли свой, вы также можете использовать разводной или разводной ключ. Разводные ключи также могут выполнить эту работу, но с ними немного сложнее работать, если вы пытаетесь заменить лезвие, не снимая предварительно погружное основание с корпуса двигателя.

    Самый простой способ получить доступ к шпинделю, чтобы ослабить цанговую гайку, — снять погружное основание с корпуса двигателя. Сделайте это, установив фрезер на двигатель так, чтобы фреза была направлена ​​вверх.

    Найдите зажим двигателя сбоку и откройте его. Потяните погружное основание вверх и в сторону от корпуса двигателя. Если вы решите оставить основание на корпусе двигателя, разблокируйте рычаг погружной блокировки или зажим корпуса двигателя так, чтобы основание выдвинулось достаточно, чтобы можно было зажать гайку и цангу ключом.

    Далее мы собираемся ослабить цангу, удерживающую фрезу.

    Найдите рычаг или кнопку блокировки шпинделя. Нажатие этой кнопки заблокирует шпиндель на месте, чтобы вы могли ослабить гайку, стягивающую цангу вокруг фрезы, с помощью гаечного ключа. Некоторые фрезеры могут не иметь фиксатора шпинделя, и для удержания шпинделя требуется один рожковый ключ, а вторым — ослабление гайки.

    Удерживая шпиндель заблокированным, с помощью ключа ослабьте гайку против часовой стрелки.

    Ослабьте гайку настолько, чтобы фреза легко выскользнула.

    Нужно ли менять цангу?

    Вам не нужно снимать гайку и цангу со шпинделя, если сменная фреза не имеет другого диаметра вала и не требует подходящей цанги.

    Большинство насадок имеют хвостовик 1/4″ или 1/2″, и для них нужна подходящая цанга, поэтому полезно иметь пару цанг каждого размера для гибкости.

    Чтобы заменить цангу, отвинтите гайку и цангу и снимите ее со шпинделя.Вытолкните цангу из гайки и вдавите новую цангу, пока она не встанет на место со щелчком. Навинтите гайку и цангу на шпиндель, но оставьте их достаточно свободными, чтобы можно было вставить сменную фрезу.

    шаг 3: установите новую фрезу

    Перед установкой фрезы обязательно осмотрите и удалите мусор из цангового патрона с помощью воздуха под высоким давлением. Цанга сжимается вокруг стержня фрезы, и мусор может мешать затяжке гайки.

    Прикрутив гайку и цангу к шпинделю, полностью вставьте фрезу в цангу до упора.Если фреза не может быть вставлена, ослабьте гайку, пока она не встанет на место.

    Сдвиньте биту обратно из цанги примерно на ⅛” до ¼” и затяните гайку вручную, пока она не зафиксируется на месте. Фреза должна быть вставлена ​​в цангу на правильную глубину в соответствии с инструкциями производителя, чтобы предотвратить вылет или поломку фрезы во время работы.

    При заблокированном шпинделе с помощью гаечного ключа затяните гайку по часовой стрелке до упора.

    Наденьте погружное основание обратно на корпус двигателя и зафиксируйте на месте.

    шаг 4: проверьте фрезу и приступайте к работе

    Потяните фрезу, чтобы убедиться, что она надежно закреплена в цанге и не выскальзывает.

    Убедитесь, что основание полностью выдвинуто и установлено на нулевую глубину резания. Подключите маршрутизатор и убедитесь, что маршрутизатор и бит маршрутизатора вращаются нормально. Обращайте внимание на любые шаткие кусочки.

    Отрегулируйте основание фрезера на желаемую глубину резания. Используя кусок дерева, сделайте пробный пуск по краю, чтобы убедиться, что сверло режет гладко, как и ожидалось.

    Если фрезер останавливается во время проверки, убедитесь, что фреза не болтается в цанге. Отключите маршрутизатор, сильнее затяните гайку и повторите проверку.

    При необходимости отрегулируйте до тех пор, пока фрезер не будет двигаться через материал плавно и последовательно. Теперь вы знаете основы того, как изменить бит маршрутизатора. Иди, сделай что-нибудь великое!

    Марк — мастер и дизайнер продукции, имеющий опыт сохранения исторических памятников, архитектурных сборных конструкций и жилищного строительства.

    Он жил и реставрировал дома рубежа веков в дома середины века почти 20 лет.

    Подпишитесь прямо сейчас и получите БЕСПЛАТНУЮ электронную книгу!

    Направляющая кромки заводского маршрутизатора


    Направляющая кромки заводского маршрутизатора

    Я пользуюсь ручным маршрутизатор много в последнее время. Для одного проекта мне пришлось разбить несколько остановленных дадо. С участием этот вид резки (или когда вам нужно фрезеровать какой-либо паз или профиль рядом с кромкой куска) направляющая для кромок почти необходима.И хотя большинство производителей маршрутизаторов предложите направляющую кромки в качестве аксессуара, это действительно не проблема своя. Как видно на фото, это просто сменная основа из оргалита. с регулируемым деревянным забором.

    Основание . Начните с обрезки основания края направляющая из куска оргалита. Его размер не так важен. Вы просто хотите он достаточно большой, чтобы обеспечить прочную опору, но не настолько большой, чтобы быть громоздким, см. рисунок слева.(Я сделал свою базу размером 6″ x 12″).

    В центре базы вам понадобится свободное пространство для фрезы. И чем больше отверстие, тем легче будет увидеть, что вы трассируете. (я просверлил 1-1/4″ диам. отверстие с помощью лопатки.)

    Наконец, вырежьте две щели для забора. Они позволяют легко отрегулировать ограждение правильное расстояние от фрезы.

    Забор . При изготовлении забора вам нужен прямой, гладкий край, чтобы скользить против заготовки.Я сделал свой забор из твердого клена, и я часто проверяю его, чтобы сделать уверен, что не деформировался. Чтобы прикрепить забор к основанию, я использовал болты с квадратным подголовком. шайбы и барашковые гайки, см. рисунок справа.

    Чтобы использовать приспособление, заблокируйте направляющую в нужное положение и установите ее напротив заготовки. (Один конец должен быть иметь наконечник, чтобы сверло не касалось дерева.) Крепко держите фрезер при включении. Затем медленно опустите фрезу в дерево и нажмите на фрезер. слева направо.Примечание. Если вам нужно сделать паз или бороздку глубже, чем 1/4″, фрезеруйте в несколько проходов.

    4 простых заводских приспособления для фрезерования

    Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

    Хитрое соединение; простой джиг. Три куска фанеры — это все, что вам нужно, чтобы вырезать скользящую розетку типа «ласточкин хвост».

    Улучшите свою технику фрезерования с помощью этих четырех простых шаблонов для фрезерования, которые просты в использовании и так же просты в сборке.

    Я плотник с электроинструментом. Конечно, я использую ручные инструменты для некоторых частей сборки мебели, особенно при вырезании ласточкиного хвоста. Но я сомневаюсь, что вы когда-нибудь поймаете меня с фрезерным рубанком Bridge City Tool Works VP-60, фрезерным рубанком Veritas или плечевым рубанком Lie-Nielsen, если я попытаюсь завершить проект быстро. Это просто не мое. Работы, выполненные с помощью этих инструментов, я выполняю с помощью своего фрезера и приспособления для фрезерования.

    В следующий раз, когда вы отправитесь в свой магазин, чтобы поработать над проектом, проведите обзор того, что сложено вокруг вашего магазина.Держу пари, у вас есть материал для создания множества простых и полезных приспособлений, которые в сочетании с фрезерным станком увеличат ваши способности в деревообработке. Методы фрезерования, показанные в этой статье, представляют собой комбинацию правильных фрез и простых приспособлений, сделанных из остатков других проектов, таких как обрезки и фанера.

    A Приспособление для квадратной платформы

    Мы все знаем, что вы можете направлять свой фрезер, приставив основание фрезера к краю, чтобы сделать прямой рез, но кто хочет вычислять смещение основания каждый раз, когда вы используете его или испытываете трудности с зажимом? Если вы используете мое любимое приспособление для фрезерования вместе с шаблонной фрезой, у вас есть установка, которая является многозадачной и максимально простой в позиционировании для обеспечения точности.

    Это приспособление я называю приспособлением с квадратной платформой. Чтобы сделать приспособление, начните с двух кусков фанеры, вырезанных до одинакового размера. Прикрепите две части с помощью клея и нескольких заклепок (держите их подальше от краев), затем добавьте третью часть к переднему краю, чтобы она действовала как губка — подобно крюку для скамейки — и приспособление готово к работе. Суть в том, чтобы края зажимного приспособления были прямыми и квадратными с третьей частью, которую я называю планкой захвата.

    Держите его прямо. Ключевым моментом в этом приспособлении является то, чтобы края были идеально ровными с направляющей, которая прикреплена к нижней поверхности приспособления.Клей и гвозди являются связующей силой.

    Этот приспособление лучше всего подходит для вырезания пазов для полок или для создания гнезда типа «ласточкин хвост» для разделителей ящиков. Из-за его полезности в моем магазине есть несколько таких приспособлений разных размеров и толщины, для разных техник и для использования с разными фрезами, но мой любимый набор — это приспособление толщиной 1 дюйм (два куска по 1 дюйму). /2″ фанера). Эта толщина идеальна для работы с фрезой диаметром 3/4″ с верхним креплением подшипника и длиной резания 1″.

    Самое замечательное в этом зажимном приспособлении — простота зажима. Больше нет необходимости использовать более одного зажима. Один зажим удерживает кондуктор на заготовке и не допускает его перемещения. Когда зажим расположен в нижнем левом углу приспособления, как показано на фотографии ниже, приспособление не может отойти от заготовки из-за зажима. И кондуктор не может соскользнуть влево, потому что передняя часть действует как защелка. Пока зажим надежен, никакое усилие не позволит сдвинуть приспособление.Это позволяет легко зажимать и быстро приспосабливаться от одной рабочей зоны к другой.

    Быстро и надежно. Конструкция приспособления для платформы позволяет удерживать приспособление на месте с помощью одного зажима. Это позволяет кондуктору быстро переходить к следующей строке макета. Как только зажим затянут, практически невозможно сдвинуть приспособление в любом направлении.

    Чтобы использовать этот зажим, выполните любую работу по разметке, затем переместите шаблон в нужное положение, всегда выравнивая шаблон слева от рабочей зоны, потому что нормальная работа фрезера толкает инструмент влево (если шаблон был установлен на справа от рабочей зоны, было бы трудно прочно удерживать фрезер на используемом зажимном приспособлении).Затем добавьте зажим, сохраняя свободный путь для основания фрезера, и дайте подшипнику шаблонной фрезы двигаться вдоль края зажимного приспособления. С этой настройкой, где бы ни был кондуктор, фреза следует за ним.

    Используйте ту же приспособление для дадо

    Я начал использовать это приспособление из-за ужасного дна пэдо, производимого моим старым стеком пэда. У моего штабеля были внешние лезвия, которые были немного выше, чем измельчители, и это создавало нежелательный профиль в нижней части паза. Когда полки книжного шкафа были проложены, эта форма была видна — и это было некрасиво.

    Поскольку большинство книжных шкафов, которые я изготовил, имели глубину 12 дюймов или меньше, я сделал свою первую платформу длиной 16 дюймов. При такой длине приспособление растягивалось по всей ширине сторон и создавало паз за один проход. Чтобы сделать рез, позвольте основанию фрезера сидеть поверх приспособления, в то время как подшипник катится по краю приспособления. Используйте фрезу для фрезерования по шаблону диаметром 3/4″, и получившийся разрез будет шириной ровно 3/4″ с плоским дном. Нет ужасного профиля, который можно было бы скрыть.Отрежьте один дадо или 100 дадо, и результаты будут одинаковыми — предсказуемыми и точными.

    Однопроходный патрубок. Правильная фреза вместе с этим зажимным приспособлением обеспечивает простой и быстрый метод для вырезания сквозных пазов или просто остановки до достижения конца заготовки для создания остановленного пазика.

    Совершенные скользящие ласточкины хвосты

    Имея такой большой успех в создании дадо с помощью этого приспособления, я задумался, какие еще операции я мог бы упростить, используя эту настройку. Одной из областей, которая пришла на ум, были разделители ящиков. В большинстве сундуков, которые я строю, используются скользящие ласточкины хвосты для соединения разделителей со сторонами корпуса. Как я мог приспособить это приспособление?

    Я обнаружил, что мне нужно изменить настройку маршрутизатора, а не шаблон. Обычно я использую насадку типа «ласточкин хвост» на 3/4″, когда вырезаю гнездо для своих разделителей, но у меня не было подшипника, чтобы ехать против зажимного приспособления. Я пробовал подшипники на фрезах типа «ласточкин хвост», но результат меня не удовлетворил. Поэтому я обратился к втулке с внешним диаметром 3/4″. Вы можете подумать, что невозможно использовать фрезу типа «ласточкин хвост» диаметром 3/4″ с втулкой наружного диаметра 3/4″, но если фреза выступает ниже втулки (стремитесь вставить гнездо глубиной не менее 1/2″ в стороны корпуса) все работает отлично.

    Опять же, просто совместите приспособление с метками, добавьте зажим, затем врежьте гнездо типа «ласточкин хвост» в заготовку. Вырежьте боковую сторону корпуса по ширине разделителя, и вы в золоте. Это создает идеальный скользящий разъем типа «ласточкин хвост», и это простой переход от готового разъема к следующей области разъема. Кроме того, не забудьте использовать ту же фрезу для создания охватываемой части соединения. Вторая половина этой операции выполняется за столом маршрутизатора. Не надо догадок. После сборки кондуктор легко выровнять по линиям разметки; каждый раз попадать в точку.

    Разработан, чтобы соответствовать. Равная ширина втулки и самая широкая часть насадки типа «ласточкин хвост» — вот что делает эту установку эффективной. Насадка типа «ласточкин хвост» врезается точно по внешнему краю втулки. Когда втулка перемещается по краю приспособления, паз ласточкина хвоста идеально выровнен.

    Если вас интересует удаление отходов прямой фрезой перед резкой фрезой типа «ласточкин хвост», я редко, если вообще когда-либо, трачу время на работу таким образом. Мои фрезы острые и могут без труда сделать этот разрез.Если этот дополнительный шаг важен для вас, я бы установил подшипник 3/4″ на прямое сверло 1/2″, поэтому я всегда регистрировался на приспособлении.

    Как насчет корпусных розеток типа «ласточкин хвост»? Прелесть этого зажимного приспособления в том, что вы просто делаете первый проход фрезой 3/4″, чтобы сделать неглубокую пазуху. Затем добавьте фрезу типа «ласточкин хвост» во второй фрезер, как показано на первой фотографии этой статьи. Вся операция завершается одной зажимной установкой.

    Также, вот совет: создавайте прорези типа «ласточкин хвост», пока стороны вашего корпуса шире конечного размера на 1/8″.После завершения столярных работ обрежьте лишний материал с краев, чтобы оставить чистый передний край.

    Вы задаетесь вопросом, почему я предложил вам держать штифты подальше от краев зажимного приспособления? Когда вы надрежете край зажимного приспособления — а вы будете его крутить фрезой — вы можете просто сделать проход на фуганке, чтобы выпрямить край зажимного приспособления.

    Простое приспособление для фрез меньшего размера

    Еще одно приспособление, которое я использую, похожее по конструкции на платформенное приспособление, основано на приспособлении направляющей циркулярной пилы. При использовании этих направляющих пилы основание пилы перемещается поверх направляющей, а лезвие режет по краю. Эта установка отлично подходит для выравнивания направляющей по линии разреза. Я адаптировал эту идею для использования с моими маленькими фрезами вместо направляющих втулок или подшипников. Он отлично подходит для проделывания небольших канавок или выступов, например, при фрезеровании разделителей закутков внутри стола.

    Собирать такие приспособления просто. Здесь тоже у меня есть несколько разбросанных по магазину, которые работают со специфическими фрезами.Я даже не тороплюсь, чтобы пометить каждое приспособление, чтобы знать, с какими насадками оно работает. Начните с куска закаленного твердого картона толщиной 1⁄8 дюйма или фанеры толщиной 1⁄4 дюйма, шириной около 5 дюймов и длиной около 10 дюймов. Затем добавьте кусок материала 3⁄4″ вдоль одного края фанеры, чтобы он действовал как забор. Добавьте переднюю часть к этой установке так же, как и в приспособлениях для платформы — важно, чтобы передняя часть располагалась точно под углом 90° к части упора.

    Нет подшипника — нет проблемы. Спроектируйте это простое приспособление таким образом, чтобы опорная пластина соприкасалась с ограждением во время разреза.Сделайте по одному для каждого бита маршрутизатора.

    Никаких догадок. После сборки кондуктор легко выровнять по линиям разметки; каждый раз попадать в точку.

    Чтобы завершить сборку приспособления, установите фрезу в фрезер, установите глубину пропила немного прочнее, чем ДВП или фанера, затем, прижав основание фрезера к упору, сделайте пропил. Вновь созданная кромка является точной линией среза фрезы, и выровнять этот шаблон так же просто, как зажать его по линиям разметки.

    Простое приспособление для линейки

    Не все лучшие приспособления, сделанные в магазине, представляют собой кусочки фанеры, расположенные в определенном порядке. Одно из самых полезных приспособлений — это просто прямой кусок заготовки или два куска, сложенные вместе, то, что я называю приспособлением для линейки. Есть пара операций, где они сияют. Одно из применений — простой прямой рез на деталях, которые слишком велики или слишком неудобны для подъема на настольную пилу. Второе использование — создание шипа для установки концов макетной платы на столешницу. Или вы можете использовать это для создания повседневных, заурядных шипов.

    Каждая из этих операций работает с шаблонным битом; глубина пропила определяет слои фанеры, необходимые для приспособления. Если я планирую создать гладкий срез по краю, лучше всего использовать фанеру одной толщины. Этот тип приспособления позволяет стандартному сверлу с длиной резания 1 дюйм полностью проходить через заготовку толщиной 3/4 дюйма, в то время как подшипник трется о приспособление.

    Например, если бы я пытался вырезать наклонный скат со стороны корпуса стола с наклонной крышкой, было бы почти невозможно поднять панели на ленточнопильный станок или управлять панелью на настольной пиле.Но обрежьте лобзиком близко к линии, зажмите фанерную линейку на линии разметки, затем сделайте проход с помощью фрезера, пока шаблонная фреза плавно движется вдоль направляющей. Завершенный срез имеет квадратную форму и требует небольшой шлифовки или сглаживания перед отделкой — настолько он гладкий.

    Эта же операция идеально подходит и для придания квадратной формы большим панелям. Вы знаете, как трудно бывает обрезать большой верх салазками для резки панелей. Как только вы добьетесь параллельных сторон на настольной пиле, используйте угольник, чтобы разметить один торцевой срез, поместите фанерную линейку на линии разметки, закрепите приспособление на месте и обрежьте концевой угольник.Повторите те же действия на противоположном конце верхней части.

    Мне не нравится выполнять эту операцию с помощью циркулярной пилы — как вы, возможно, видели, это делали несколько раз — из-за иногда нечеткой отделки реза. Легче отшлифовать фрезерованный срез, чем циркулярной пилой, но перед фрезерованием я подрезаю конец лобзиком.

    Изменить толщину, изменить разрез

    Если вам нужен рез, который не является сквозным, например, для изготовления шипа, вам нужно будет склеить два куска фанеры вместе из-за длины реза фрезы. Одной толщины фанеры иногда бывает недостаточно, чтобы подшипник скользил по направляющей без слишком глубокого врезания в заготовку. Вторая толщина фанеры решает эту проблему. Теперь подшипник может перемещаться по кондуктору и устанавливать глубину резания там, где это необходимо.

    Я использую этот набор из двух частей для создания шипов на больших панелях или столешницах. Я вырезал шип длиной 1 1/4″, чтобы создать конец макетной платы (шип толщиной 1/4″ вставляется в соответствующий паз, образованный на конце макетной платы).Для этого просто установите направляющую двух толщин на линии разметки, отрегулируйте глубину пропила на фрезере, затем удалите излишки с каждой стороны, оставив шип нетронутым и центрированным. Используя шаблонную фрезу и фанерное приспособление или направляющую, вы зажимаете линии макета и делаете это. Это намного проще, чем определить смещение для основания маршрутизатора.

    Идеальная обработка кромок. Выкройка, совмещенная с одним слоем фанеры, — идеальный способ отделки торцов широких панелей или больших столешниц. Когда подшипник движется вдоль направляющей, достигается чистый прямой срез.

    Два слоя для шипов. Второй слой фанеры образует приспособление, позволяющее сделать шпунт на конце. Это отличная установка для первого шага для концов макетной платы.

    Больше работы для бита шаблона

    Как вы понимаете, я использую шаблонную фрезу с фанерными приспособлениями для многих операций. И диаметр долота не важен. Я использую фрезу диаметром 3/4″, а также фрезу диаметром 1/2″. Кроме того, я использую биты с верхним или нижним подшипником.

    До сих пор мы в основном обсуждали работу, выполняемую с прямыми зажимными приспособлениями. Тем не менее, фанера также используется для сложной работы с узорами. За эти годы я построил довольно много чайных столиков, и самым причудливым был дизайн Массачусетса с чрезвычайно зубчатыми фартуками на обоих концах и по бокам.

    Возможностей предостаточно. Объединение шаблонов фанеры с фрезой для фрезерования шаблонов открывает двери для дизайна и детализации, а также делает достижимой повторяемость.

    Вместо того, чтобы переносить дизайн на каждый фартук отдельно, я один раз нарисовал дизайн на фанере — используйте кусок толщиной не менее 1/2″ — и использовал его, чтобы повторить макет на каждом куске.Но фанерный узор выполнял двойную функцию. Я мог не только использовать этот кусок, чтобы проследить рисунок на фартуках, я использовал фанеру и насадку для выкройки, чтобы вырезать сложный рисунок на фрезерном столе.

    Если вы прикрепите фанерный шаблон к верхней части заготовки, вам понадобится подшипник для нижнего крепления, но верхний подшипник используется, если шаблон расположен под заготовкой. Когда вы делаете приспособления для этого типа работы, обязательно удлините концы шаблона на дополнительный дюйм или больше, чтобы обеспечить контакт между долотом и шаблоном, прежде чем резать работу.

    Маршрутизация основного шаблона. Нижний подшипник следует шаблону, когда на заготовке снизу делается ровный и точный разрез.

    Существует ряд техник, в которых эта установка отлично работает, кроме столовых фартуков. Прежде чем я добавил шпиндельный шлифовальный станок в свой магазин, я создал шаблон для ножек в виде кронштейна и вырезал рисунок с помощью фрезера. Ноги эффективнее создавать другими способами, но и этот работает, если нужно. Кроме того, я использую эту технику для высоких фартуков и скульптурных разделителей ящиков, например, на блочных или змеевидных комодах.

    Бег по кругу

    Зайдите в любой магазин деревообрабатывающей промышленности, и вы найдете множество серийно выпускаемых приспособлений для вырезания кругов всех размеров. На самом деле, эти приспособления настолько сложны, что вы должны прочитать инструкции перед началом работы (что мы все ненавидим делать). По большей части мы используем несколько размеров кругов, специфичных для нашей работы. Нам не нужны все эти настройки. Я искал что-то другое.

    Еще одна простая установка. Одно отверстие в середине приспособления для вырезания кругов плюс направляющая втулка — отличный метод для создания кругов.

    Моим первым приспособлением для выпиливания кругов было удлиненное основание, добавленное к моему погружному фрезеру. Я использовал имеющиеся болты, чтобы прикрепить основание к фрезеру, а затем вырезал круг. Казалось достаточно легким. Но я столкнулся с проблемой. С фрезером, прикрепленным болтами к зажимному приспособлению, есть момент, когда вы вращаете и делаете разрез, и вы должны отпустить ручки, чтобы завершить круг, потому что фрезер не вращается, когда вы вращаете зажимное приспособление. Ваши руки всегда должны быть под контролем, когда вы используете роутер.

    Для устранения проблемы с ручкой обратился к направляющей втулке.Снова используя фанеру, я смастерил приспособление для вырезания кругов. На этот раз, вместо того, чтобы прикрепить приспособление к основанию фрезера, я разместил отверстие диаметром ¾ дюйма, где будет располагаться фреза. Отверстие, размер которого может соответствовать направляющей втулке любого размера, позволяет втулке, установленной в фрезере, свободно вращаться при вырезании круга. Возможность вращения во время использования означает, что мои руки остаются в контакте с фрезером на протяжении всего реза.

    Безопасно и надежно. Направляющая втулка поворачивается в отверстии по мере вырезания круга.Ни в коем случае не нужно отрывать руки от роутера. Приподнимите заготовку или станок, чтобы также получилась канавка.

    Использование приспособления — это прогулка в парке. Выберите направляющую втулку, соответствующую отверстию в приспособлении, затем установите нужную фрезу и втулку на инструмент. Точно отмерьте необходимый диаметр и прикрепите приспособление к заготовке дюбелем. Осталось только вырезать круг. Используйте погружной фрезер для этой техники и шаг за шагом выполняйте процесс резки; не пытайтесь завершить рез за один проход.

    Вам не нужны кучи денег. Вам не нужны сложные коммерческие приспособления. Вам даже не нужно держать приспособление, когда оно послужит своей цели. Все, что вам нужно, это несколько кусков фанеры, которые можно использовать в сочетании с определенными фрезами, и вы сможете повысить производительность своего цеха. Это так же просто, как подключить роутер.


    Рекомендации по продуктам

    Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

    5 способов использования маршрутизатора

    Фреза — это инструмент, используемый для выдалбливания области в куске дерева, металла или пластика. Его можно использовать для вырезания причудливых краев, узоров и канавок, и чаще всего он используется для изготовления шкафов и декоративных молдингов.

    Фрезерный станок в форме электроинструмента состоит из шпинделя с электродвигателем. Использование биты маршрутизатора превращает маршрутизатор в инструмент, который можно использовать для различных проектов. Учитывая, что доступны буквально сотни фрез, многие столяры считают фрезу единственным наиболее универсальным доступным деревообрабатывающим инструментом.

    Доступны два типа фрезеров: фрезерный станок с фиксированным основанием и фрезерный станок с погружным основанием. Фрезер с фиксированным основанием позволяет установить глубину резания, при которой фреза выходит за пределы основания фрезера. Фрезерный станок с погружным основанием также позволяет устанавливать глубину резания. Однако вы погружаете фрезу в разрез, пока основание фрезера ровно лежит на поверхности материала.

    Ознакомьтесь со стационарными и погружными маршрутизаторами на Amazon.Однако, если вы хотите выполнять простые домашние проекты, вам может подойти фрезер с погружным основанием. У вас будет больше возможностей, и вы всегда сможете заблокировать фрезер с погружным основанием для использования в качестве маршрутизатора с фиксированным основанием.

    Ниже приведены 5 вещей, которые вы можете делать с маршрутизатором.

    1. Создайте закругленный край
