Мебельный шкант: стандартные размеры, изготовление, монтаж

Нагелем в данном случае называются те крепежи, которые могут применяться для сборки вертикальных элементов, то есть обладают высокой цепкостью и создают неразъемное соединение. К ним, например, относятся шканты с горизонтальной и сложной фактурой.

В зависимости от толщины материала варьируется и размер нагелей. В свободной продаже можно найти шканты диаметром от 4 до 30 мм, обладающие длиной от 15 и до 200 мм. Правильно сделанный шкант не имеет недостатков и устойчив к температурным и другим воздействиям.

Классификация инструментов

Перед тем как купить готовый кондуктор или же сделать его своими руками, нужно определиться, какие задачи вы будете решать с его помощью и только потом нужно подбирать подходящий вариант по конструкции и функциям.

Есть ряд категорий приспособлений, которые различаются по своему исполнению и функциональным особенностям. Вот некоторые из них:

  • накладные — такие устройства накладываются на деталь, которая поддается обработке, затем ее на ней крепят или же просто фиксируют вручную. С их помощью проделываются отверстия в разных плоских деталях, плитах МДФ или в ДСП;
  • поворотные — данные шаблоны применяются при обработке деталей цилиндрической формы. Они оснащены горизонтальной и вертикальной осями поворота, благодаря чему отверстия можно выполнять под разными углами;
  • универсальные — такие устройства подойдут для малых серийных производителей мебели, где иногда требуется быстрая переналадка применяемого оборудования, они имеют все необходимые для этого функции;
  • опрокидываемые — используются тогда, когда технологическая процедура проводится сразу в нескольких плоскостях;
  • скользящие — такие кондукторы крепить не нужно. Просто приложите их к участку поверхности заготовки, где нужно сделать отверстие;
  • закрепляемые — они более удобны в применении, но ограничивают свободу действий, что очень критично при работе со станками, где есть только один шпиндель.

Последовательность монтажа

При сборке мебели шканты позволяют создавать прочные соединения. Но основной проблемой служит точное совмещение отверстий на отдельных деталях. В противном случае они просто не смогут соединиться, поэтому замеры нужно проводить с особой тщательностью.

Самым распространенным применением нагелей является крепление столешницы к основе стола. Если взять это за пример, получим следующую последовательность действий:

  • На торце деталей основания проделываются отверстия. С точным соответствием им выполняется сверление и столешницы, на глубину примерно 2/3 от общей толщины материала. Оси шканта должны полностью совпадать, это рекомендуется проверить до начала соединения элементов.
  • В деталь основы устанавливается шкант, при этом его длина подбирается таким образом, чтобы полностью соответствовать глубине отверстия в столешнице. Если она будет больше, то материал либо не сойдется, либо возникнет повреждение в месте контакта. При меньшей же длине надежность крепежа снижается.
  • Если планируется создать неразборную мебель, в момент соединения применяется столярный клей. Он может либо наноситься на сам нагель, либо предварительно заливаться в отверстия.
  • Столешница накладывается на основу и фиксируется при помощи груза на время застывания клея.

Преимущества использования

По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.

Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.

Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:

  • способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
  • давать возможность проделывать несколько отверстий одновременно без ручной разметки;
  • заметно повышать качество работы со сверлом.

Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:

  • минимальная вероятность деформации;
  • сверло направлено максимально четко;
  • отсутствие нагрева при работе.

Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.

А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.

Читать также: Железные калитки с элементами ковки фото

Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.

Изготовление шкантов

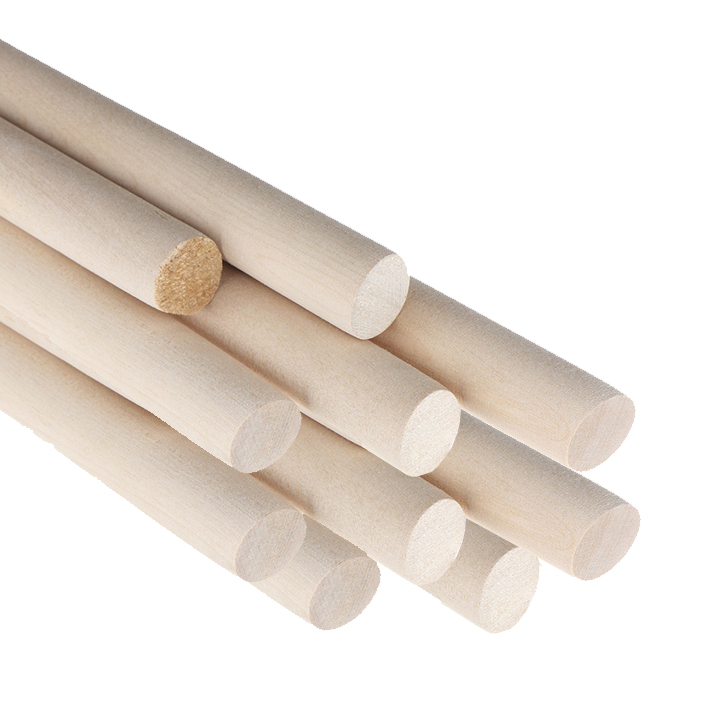

В домашних условиях сделать нагели можно довольно просто. На них будет нанесено горизонтальное винтообразное сечение, что позволит таким крепежам надежно фиксировать соединяемые детали. Для этого применяется минимальный набор инструмента, процесс не выглядит трудоемким.

В качестве формы можно использовать плашки для нарезания резьбы, именуемые лерками. В наборе обычно есть несколько диаметров, что позволит подобрать самый подходящий. Предварительно изготавливается деревянная заготовка, выполненная в виде прутка с диаметром чуть больше, чем будущие нагели.

Плашка фиксируется в тисках, а заготовка — в обычной дрели. Ограничение диаметра нагеля — это максимальные возможности ее патрона. Не рекомендуется делать слишком сильные заготовки, поскольку они могут ломаться от скручивания в процессе проточки. Заготовка полностью пропускается через лерку, что приводит к ее обточке до нужного диаметра и нанесению насечки.

После этого достаточно разрезать ее при помощи ножовки или лобзика на фрагменты требуемой длины и деревянные шканты для бруса, сделанные своими руками, готовы. Процесс довольно быстрый и позволяет неплохо сэкономить, так как для их изготовления можно использовать деревянные отходы и обрезки.

Как устанавливать нагели

Сегодня разберем что такое — нагель и как устанавливать нагели. Нагель в переводе с немецкого nagel означает- гвоздь .

Стены любого деревянного дома, даже построенного из качественного и хорошо просушенного профилированного бруса, склонны к небольшой усадке и деформации. Виной тому остаточная влажность, включение отопительных приборов и свилеватость (перекрученные волокна) древесины. Чтобы избежать последствий усыхания дерева в виде малопривлекательных межвенцовых щелей, строители используют нагели.

Стало быть нагель служит для соединения каких либо материалов, в данном случае дерева. Нагель представляет из себя штырь и предотвращает смещение отдельных элементов относительно друг друга. Может быть круглым или квадратным, из металла или из дерева. Главное условие нагель должен быть гладким. Применение арматуры, тем более рифленой НЕДОПУСТИМО.

Так что же выбрать металл или дерево? Основное назначение нагеля- не дать брусу изогнуться и удержать его в строго определенном положении. С этой задачей лучше всего справиться дерево, т.е. однородный материал.

Деревянные нагели, в отличие от металлических, не реагируют на перепады температур образованием конденсата и не ржавеют. Кроме того деревянные нагели не мешают естественной усадке стен из бруса, уменьшаясь в диаметре вместе с ними. Нагели, как правило, имеют туже влажность или немного меньше, что и брусья, тем самым достигается высокая прочность соединения, во время естественной, постепенной усадки.

Для брусьев из мягких пород дерева, например сосны, рекомендуется использовать нагели из деревьев более твердых пород. Этим объясняется популярность березовых нагелей, изготовленных на промышленном оборудовании и готовых к установке. Как говориться-дешево и сердито.

При строительстве дома из бруса. обычно верхний венец крепят к нижнему. Этапы сборки выглядят следующим образом: скрепив нагелями первые два венца, на них укладывают следующий ряд брусьев и просверливают отверстие с тем, чтобы захватить верхний(снизу) брус, уже прочно связанный с нижним.

При установке нагелей следует соблюдать некоторые правила:

  • Отверстия под нагели должны высверливаться строго вертикально, это нужно соблюдать для того чтобы во время усадки бруса нагель не препятствовал скольжению.
  • Отступ от угла составляет 300-500 мм. и далее через 1500—2000 мм. в шахматном порядке.
  • Сверлится отверстие под нагель, по центру бруса.
  • Забиваются нагели с небольшим усилием.
  • Длина нагеля на 20- 30 мм.короче просверленного отверстия. Для того чтобы, при усадке брус не завис на нагелях.
  • Оптимальная толщина Ф 20- мм.

Соблюдая все технологии строительства дома из бруса и используя в качестве крепежных элементов для стен деревянные нагели, можно полностью избежать таких распространенных проблем как эффект кручения древесины и образование щелей между венцами.

Как устанавливать нагели мы разобрали. Далее в следующей статье- устройство стыков.

Какие всё таки нагеля лучше круглые или квадратные! Я хочу ставить сруб для бани 6 3 ,какой лучше выбрать брус прфилированный или обычный? Углы я думаю сделать методом Тёплый угол .

Александр, нагеля без разницы квадратные или круглые, главное забиваться они должны с усилием, плотно. Какой брус лучше выбирать Вам- это вопрос цены и вкуса. Квадратный брус, нестроганный после установки желательно обшить, т.к. когда с дерева снимается защитный слой- кора, оно подвержено различным воздействиям как погодным, так и грибковым. Профилированный брус обычно строганный и его достаточно пропитать антисептиком и покрыть, например лаком, этого будет достаточно. И смотреться он будет хорошо.

Я у себя делал квадратные нагели. Мне посоветовали делать так, чтобы они углами врезались в отверстие. Усадке дома это совсем не помешало, а вот то, что нагели там теперь не болтаются (вдруг еще больше усохли) и держат венцы, я уверен. Насчет железных — я категорически против! Делайте только деревянные!

Шкант мебельный, область применения, нюансы монтажа и возможные ошибки

32768
Универсальный шкант мебельный – это специальное крепежное приспособление из дерева, которое применяется при изготовлении и сборке мебели. У него цилиндрическая вытянутая форма, имеется рифление на поверхности. В ряде случаев шкант не просто заменяет металлические крепежи, но и работает лучше них. При этом цена на шкант доступнее.

Область применения

Перед описанием способов применения этого крепежа следует разобраться – что такое шкант. Шкант в конструкции позволяет стабилизировать и позиционировать детали. Он не препятствует разборке изделий при необходимости.

Шкант позволит точно соединить элементы. Во время эксплуатации уже готового изделия, такое крепление забирает на себя всю поперечную нагрузку. Это универсальный надежный крепеж.

Деревянные шканты активно применяют для изготовления и сборки мебели, их длина и диаметр подбираются в соответствии с толщиной деталей. Диаметр должен составлять примерно треть толщины стенок изделия – так можно обеспечить максимально надежную сборку, сохраняя высокую степень прочности. Длина выбирается индивидуально.

Мебельные шканты в фабричных конструкциях

Фабричная мебель – это яркий пример правильного и эффективного использования шкантов в соединениях деталей. Именно в «фабричке» шкант будет плотно входить в своё отверстие и даже без клея обеспечивать надёжное соединение деталей. Вот как выглядит соединения с участием шкантов в фабричной мебели:

Как видите, в фабричной мебели не используется соединение деталей исключительно на шкантах. Здесь шкант идёт в паре с минификсом. Ещё в фабричной мебели шканты используются в паре с конфирматами и другой соединительной фурнитурой. Именно так должно осуществляться разборное мебельное соединение. Шкант не «садят» на клей, а просто вбивают в просверленное для него отверстие. Это обеспечивает прочность и жёсткость конструкции. А конфирмат или минификс выполняет функцию стяжки.

Именно поэтому, покупатель фабричной мебели может без проблем разобрать свою конструкцию и, при необходимости, перевезти её в любое место.

Почему гаражники не делают таких соединений? А они не могут так сделать. Чтобы обеспечить точное сверление отверстий в деталях, нужны промышленные сверлильные станки, которых у гаражников нет. А с помощью ручной дрели, увы, так не просверлишь. Именно поэтому, гаражники просто не имеют морального права ставить шканты там, где можно поставить минификс или мебельный уголок. Увы, некоторые «умельцы» так и продолжают изготавливать в своих гаражах полный «шканто-шлак» вместо мебели. Надеемся, наступит время, и бракоделы свернут свою работу, а на рынке останутся только добросовестные мебельщики, которые, прежде всего, думают о своих клиентах.

Разновидности

По сути, шкант является небольшим шипом – это скрытый тип мебельного крепежа. По внешнему виду он напоминает стержень в форме цилиндра, с немного закругленными или просто усеченными концами с двух сторон. Иногда для сборки мебели на шкантах, применяются не только деревянные элементы, но и пластмассовые. У них немного разное назначение:

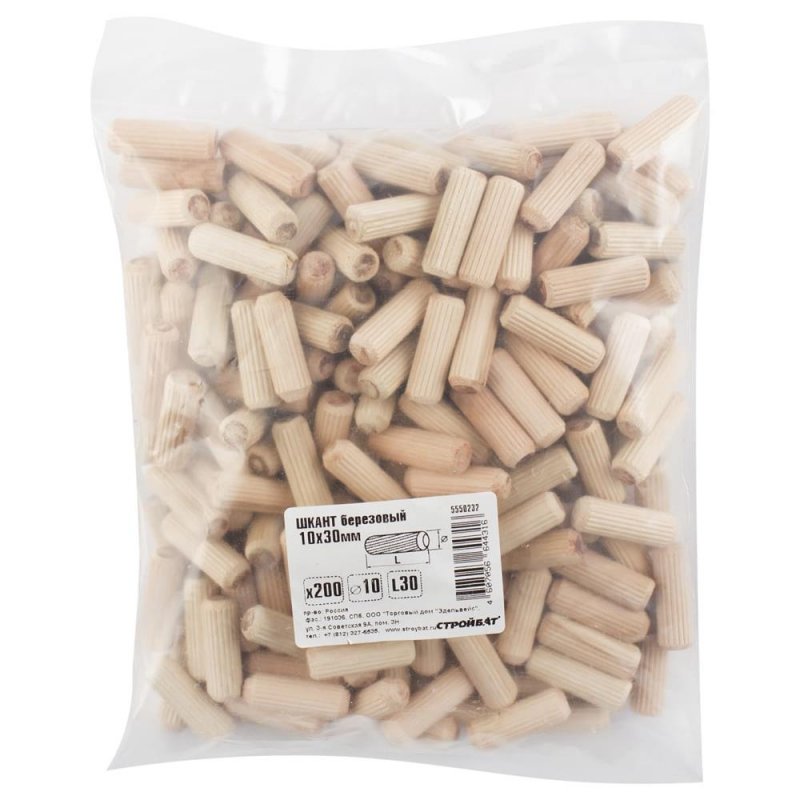

  • Деревянные нужны для позиционирования и соединения деталей мебели из МДФ, ДСП, фанеры, массивных пород;
  • Пластмассовые в основном соединяют детали при установке сборно-разборной корпусной щитовой мебели.


ДеревянныеПластиковые
Бывают также изделия из металла. У них улучшенные характеристики прочности, по-другому их называют – дюбелями, нагелями. Но самыми часто используемыми являются деревянные шканты размером 30 на 8, то есть длина – 30 мм, а диаметр – 8 мм. Есть и меньшего диаметра – 6 мм. Приобрести разные типы можно в строительных магазинах или на рынках. При желании можно сделать шканты своими руками.

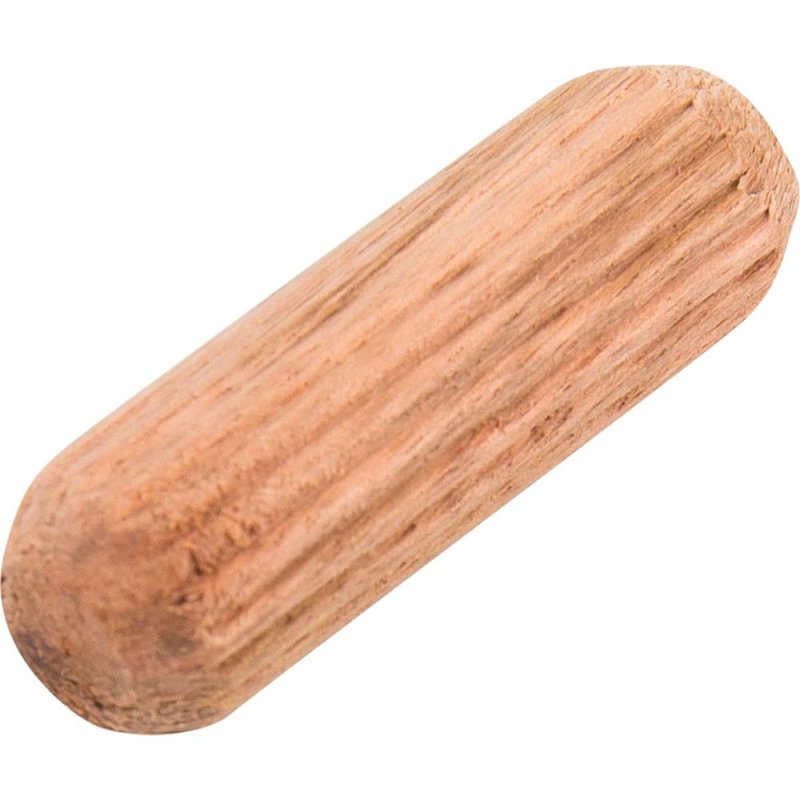

На деревянных шкантах бывают разные пазы:

  • Прямые вертикальные;
  • Винтообразные – расположенные под небольшим углом к вертикальной оси;
  • Сложные – есть поперечные и продольные углубления – они тоже позволяют сделать крепче клеевое соединение;
  • Горизонтальные – помогают сделать клеевое соединение максимально крепким;
  • Гладкие – не имеют рифления.

Рифление помогает воздуху проходить в процессе монтажа шкантов, улучшая сцепление клея при «клеевом» способе соединения деталей.

  • Как выглядит мебельный шкант, его назначение и разновидности

Вертикальные прямыеСложныеГладкие

Как еще декорировать такие соединения

Угловые накладки сами но себе лаки возможность комбинировать разные породы древесины, и вы сумеете создать десятки вариантов, но ваше творческое воображение не должно ограничиваться только ими. Добавив к накладкам нагели или пробки, можно получить еooе более интересный декоративный эффект. Сначала разметьте на накладке места, где будут вклеены пробки (фото D). Мы расположили 10-миллиметровые пробки с отступом 13 мм от длинной стороны накладки и на расстоянии 25 мм друг от друга. Изготовьте пробки из той же породы древесины, из которой сделана рамка, или подберите третью породу, контрастирующую с накладкой.

Эти пробки проходят сквозь накладку в рамку, не выходя наружу с другой стороны. Направление волокон в пробках должно быть таким же, как и в накладках, чтобы уменьшить напряжения в деталях при изменении размеров от колебаний влажности. Вклейте пробки в отверстия, оставив небольшой припуск над поверхностью. После высыхания клея удалите припуск с помощью мелкозубой ножовки (фото Е). Затем отшлифуйте пробки вровень с поверхностью рамки.

Характеристики и размеры

Шканты могут отличаться по длине и диаметру. Размеры диаметра бывают от 4 до 30 мм, а длина от 15 до 200 мм. По заказу покупателя они изготавливаются в любых вариациях, где D – диаметр, а L – длина изделия.

Шкант является востребованным крепежом, в связи с чем профессионалы стараются заранее приобрести себе детали оптом, чтобы потом не тратить время и деньги на постоянные закупки. К достоинствам крепежа относятся:

  • Рифление поверхности на стержне – это помогает качественно фиксировать детали, обеспечивая их прочное сцепление;
  • Улучшенный вид предметов мебели, ведь крепления совсем скрыты от глаз;
  • Возможность подбора необходимых для сборки изделия диаметра и длины, в соответствии с особенностями конструкции.

Определяем размер нагеляРазмеры

Вариации на тему

Смелее экспериментируйте с различными комбинациями пород древесины для рамок, накладок и декоративных пробок. Или испытайте некоторые из показанных здесь примеров.

A.Между пропилами оставьте перемычку шириной около 12 мм. Затем распилите перемычку с помощью ленточной пилы или вручную.

B.Эти накладки остроганы до толщины, которая на 0,5 мм больше глубины фальцев на углах рамки.

C.Удалите излишки материала накладок ленточной пилой, а затем отшлифуйте лицевую сторону и кромки, используя эксцентриковую шлифмашину.

D.Располагайте пробки на равных расстояниях от линии стыка деталей рамки.Размеры и расположение пробок должны соответствовать рамке и накладкам.

E.Взяв для этой операции мелкозубую ножовку с гибким полотном, направляйте ее параллельно волокнам накладки, чтобы не оставить грубых царапин.

При подготовке статьи использованы материалы замечательного издания для столяров WooDMaster

Способы монтажа и удаления

Мебельные шканты дают возможность заметно увеличивать прочность соединений. Но это не такой простой способ, как может показаться сразу: соединение не получится закрепить, если какое-либо отверстие будет смещено. В зависимости от размера смещения, результат будет неудовлетворительным.

Как правило, шкантом крепят столешницы на обеденных и письменных столах. Ставят их в рабочее положение так:

  1. С торцевой стороны деталей сначала размечают, а потом сверлят отверстия на нужную глубину. Такие же отверстия проделываются в столешницах. Они должны совпасть;
  2. В торцевое отверстие устанавливается цилиндрический крепеж, верхний конец выступает на расстояние, равное глубине отверстия накрывающей детали;
  3. Чтобы укрепить шкант в отверстии его обильно смазывают клеем, фиксируя в нужном положении. Иногда клей заливается в отверстия, куда затем вставляется крепление – это позволит полностью покрыть его ребристую поверхность клеем, улучшая крепость сцепления элементов;
  4. Вторая деталь конструкции накладывается на установленный шкант.

Сверлим материалЗабиваем шкантСоединяем на клейРабота готова

Существуют 3 главные проблемы сборки мебели посредством шкантов:

  1. Удается собрать соединение «кромка к кромке», но при этом происходит несовпадение плоскостей у деталей конструкции. Решение: отверстия направляющих втулок сверла не были выровнены с центральной частью кромок деталей. Приспособление необходимо постоянно выравнивать по базовым плоскостям двух скрепляемых деталей. Даже при отсутствии центрального расположения отверстий в соединении не образуется сдвигов или провисаний;
  2. Отверстия в одной детали не совпадают с другой. Решение: для совмещения отверстий используются специальные маркеры, предназначенные как раз для соединений. Изначально сверлом проделываются отверстия в одной детали. Затем в каждое отверстие вставляется маркер, и обе детали прижимаются друг другу такими, как они должны держаться после сборки. Таким образом, на второй детали останутся отметки маркерами в местах, где следует сверлить;
  3. Отверстия проделаны в правильных местах, но установка шкантов нарушается: крепеж не пролезает или, наоборот, выпадает. Решение: важно удостовериться, что диаметр креплений соответствует диаметру отверстий. Заводские крепления производятся массово, могут иметь диаметр чуть больше или меньше заявленного. Помимо этого дерево может набухать или усыхать при изменении влажности. Когда диаметр сверен и он идентичен, то проблема в изношенности сверлильного кондуктора и, как следствие, отклонении сверла. Это приводит к деформации. Достаточно сменить втулки или приобрести новое приспособление.

Чтобы правильно собрать детали мебели на шкант, понадобится усвоить три основные правила:

  • Какие мебельные крепежи существуют и область их применения?
  1. Для разметки использовать острый простой карандаш или ножик. Карандаш с толстым стержнем не проставит отметки точно;
  2. При сверлении отверстий нужно применять сверла с центральным острием. Спиральные сверла с конической заточкой могут отклоняться в стороны по ходу работы, задавая неверное направление;
  3. Для одинаковой глубины отверстий на сверло надевают и прочно фиксируют стопорное кольцо. Глубина отверстия делается на 2 – 3 мм больше, чем длина шканта.

Разметку проводим карандашомИспользуйте сверла с центральным остриемИспользуйте стопорное кольцо

Можно сделать цилиндрические крепления самостоятельно. Вот небольшая инструкция, как сделать шканты: Для этого берутся поленья березы и раскалываются на множество частей – получаются квадратные заготовки. Далее их нужно обтесать вручную или на токарном станке для придания цилиндрической формы и требуемого диаметра. Крепеж можно сделать и при помощи циркулярной пилы.

Случается так, что шкант обламывается, и одна половина остается в отверстии. Первое, что хочется сделать – взять сверло и высверлить обломок. Это неверно, так как отверстие будет больше, а подобрать новое крепление – сложнее.

Правильное решение – взять сверло меньшего диаметра и просверлить в центре обломка. Затем при помощи отвертки, долота или стамески разбить остатки обломка и извлечь их из отверстия. При возникновении сложностей можно воспользоваться фото-инструкциями – их очень много в интернете.

Итак, при правильном использовании мебельный шкант – универсальное крепление, гарантирующее надежность. Он используется для сборки разных видов мебели в совокупности с другими видами креплений.

Крепеж из дерева

Конструкция нагелей и их разновидности

Деревянный нагель является, пожалуй, самой древней разновидностью крепежа. Нагели представляют собой по деревянные чопики, которые забиваются в предварительно просверленные отверстия и фиксируют детали за счет естественной упругости материала.

Квадратные бруски для соединения бревен

На сегодняшний день в строительстве используются самые разные виды таких деталей:

Признак, по которому ведется классификацияРазновидности
Порода дереваКак правило, нагели делают из древесины твердых пород.
В строительстве применяют такие детали:
  • Березовые — легкие, прочны и долговечные. Хорошо переносят ударные и изгибающие нагрузки.
  • Кленовые — достаточно жесткие и сложные в обработке, но при этом отличающиеся хорошей механической устойчивостью.
  • Дубовые — также сложные в изготовлении (отсюда и высокая цена), но отличающиеся длительным сроком службы.
Форма деталиДля соединения бревен берут, как правило, изделия двух типов:
  • Круглые — наиболее распространённые, но достаточно дорогие, поскольку для их производства необходим токарный станок.
  • Квадратные — простые в изготовлении, но редко использующиеся. Применение квадратных нагелей ограничивается сложностью вырубки установочных отверстий, в то время как гнезда под круглый крепеж сверлятся довольно просто.
РазмерТрадиционно минимальным диаметром нагеля считается 25 мм. В то же время при соединении больших брусьев или бревен может использоваться крепеж сечением 50 мм и более.

Шканты разной формы и размера

Аналогами нагелей в столярном деле являются деревянные шканты. В большинстве случаев они представляют собой гладкие или рифленые стержни (просто с меньшим диаметром), которые забиваются или вклеиваются в отверстия, проделанные в соединяемых деталях.

Изготовление и применение деревянных нагелей

При необходимости (а также, естественно, при наличии токарного станка) нагели и шканты достаточно легко делаются своими руками:

Готовые изделия

  • Для работы берем заготовку из выбранной древесины. Брусок должен быть ровным и целым, без крупных сучков, трещин, червоточин и т.д.
  • Желательно использовать качественно просушенное дерево, поскольку иначе при высыхании нагель/шкант может деформироваться, а его сечение изменится.
  • Заготовку устанавливаем в токарный станок и начинаем снимать стружку, постепенно уменьшая диаметр.
  • Когда нужное сечение будет достигнуто, снимаем фаски и срезаем заготовку.

Обратите внимание! В заводских условиях нагели делают длиной до полутора-двух метров. В этом случае от заготовки просто нужно будет отрезать фрагмент требуемой длины.

Сверление отверстия под нагель

Процесс крепления деталей на деревянный гвоздь также не отличается сложностью.

Инструкция по обустройству соединения такова:

  • В соединяемых деталях сверлим отверстия, диаметр которых равен или чуть превышает диаметр нагеля, а глубина больше длины нагеля примерно на 1-2 мм. Наличие зазоров позволяет предотвратить заклинивание крепежа и обеспечивает компенсацию температурных и влажностных деформаций.
  • В отверстие ударами киянки забиваем нагель так, чтобы его верхняя часть находилась чуть ниже плоскости детали.
  • При необходимости спиливаем выступающую часть.

Можно решить, что такая методика не обеспечивает надёжной фиксации, однако практика показывает — при использовании достаточно качественно высушенных нагелей срубы из бруса и бревна, собранные по этой технологии, получаются вполне устойчивыми и долговечными.

Фиксация крепежа

Что собой представляет

Прежде чем узнать детали монтажа, потребуется информация о том, что такое шкант. Так называют крепеж, позволяющий надежно фиксировать разные части мебели. Выглядит он как небольшой цилиндрический стержень с закругленными концами. Шкант не усложняет разборку предметов, но при этом выдерживает даже сильные нагрузки. Материал для его изготовления может применяться любой: пластик, металл, дерево. Для более плотного прилегания его поверхность должна быть рифленой (прямой, винтообразной, поперечной).

Благодаря конструкции шканта элементы мебели можно соединить максимально точно, даже если фабричное изделие получилось с браком. Для этого крепеж устанавливают в специально предназначенные пазы (отверстия).

Оптимальной будет окружность мебельного шканта, равная не более трети толщины стенок, это позволит сделать сборку надежной и максимально устойчивой к высоким нагрузкам. Длина же подбирается индивидуально, с учетом основы. Используются такие детали как при производстве фабричной мебели, так и при самостоятельной сборке конструкции.

Ящичные соединения

Ящичные столярные соединения относятся к категории угловых. Они широко применяются при производстве мебели и изготовлении столярных изделий. Такие соединения могут быть выполнены при помощи шипов прямых или косых. Их количество зависит от ширины и толщины деталей (щитов). На обоих концах соединяемых деталей делают шип. Та деталь, которая имеет на краю проушину, имеет на один больше выступ.

Соединения ящичного типа могут быть глухими, сквозными, на чистый ус или вполупотай. Выбор зависит от области применения изделий. Сквозные стыки используют для деталей, которые расположены внутри заготовки, а также на лицевых сторонах, если планируется последующее покрытие поверхностей фанерой.

Если деталь открыта только с одной стороны, заготовки соединяют вполупотай. Если же они открыты со всех сторон, применяется методика впотай. Могут применяться вставные шипы. Но такой тип стыковок наименее прочный.

Ящичные примыкания создаются при помощи прямых сквозных шипов, пазов с гребнем. Они могут быть прямоугольной, треугольной, трапециевидной формы. Пазы применяют в том случае, если с внешнего края выступающие торцы иметь нежелательно.

Способы установки

Такие изделия по своей сути предназначены для наиболее прочного соединения разных элементов мебели. При этом их установка не так проста, как может показаться. Нужно учитывать один важный нюанс — закрепление не удастся, если подготовленные заранее отверстия будут смещены.

Чаще всего при помощи шкантов закрепляют столешницы. Это удобно тем, что с лицевой стороны не будет никаких признаков крепежа, а под весом полотна стержень максимально плотно прижмется к стенкам.

Перед тем как сделать или собрать мебель с использованием шкантов, нужно ознакомиться с проверенной схемой:

  1. На торцевой части полотна размечаются точки, в которых будут находиться отверстия для стержней.
  2. С помощью дрели просверливается отверстие в мебели на половину длины шканта. То же самое необходимо проделать и в накрывающей столешнице.
  3. В торец вставляется стержень — его верхняя часть должна выступать на расстояние, которое по глубине соответствует отверстию в накрывающем элементе.
  4. Шкант смазывается клеем, затем плотно фиксируется в необходимом положении. Специалисты советуют залить клей непосредственно в отверстие и только после этого установить крепеж. Это позволит распределить состав более равномерно по всей поверхности.
  5. Верхняя деталь аккуратно накладывается на торчащий шкант. Для наилучшего закрепления рекомендуется смазать и вторую лунку, чтобы клей закрепил обе стороны стержня.

Отверстия должны быть строго вертикальными, чтобы могла произойти усадка шканта. В противном случае он будут установлен криво, что приведет к проблемам с расположением столешницы.

Подготовка отверстий под шканты Шканты необходимо забивать максимально аккуратно Дополнительно можно прикрепить деталь на клей

Сплачивание по ширине

Применяют для увеличения изделия по ширине

Используя способы сплачивания, важно обращать внимание на расположение годовых колец дерева. Важно чередовать доски в зависимости от их направления. Варианты сплачивания такие:

Варианты сплачивания такие:

  • Впритык — детали нужно обтесать и прифуговать по угольнику.
  • В шпунт — высота и ширина гребня равняется 1/3 толщины доски.
  • В ножовку — кромки нужно обтесать под острым углом к широкой плоскости доски.
  • Гребнем с высотой от 1/3 до половины доски.
  • Четверть с уступом, равным половине толщины доски.
  • В шпунт с рейками — в каждой доске выбрать пазы, в которые нужно вставить рейку, имеющую ширину вдвое больше глубины паза.

Частые ошибки

Ошибки при использовании шкантов в сборке мебели возникают преимущественно у новичков. Их можно избежать, рассмотрев основные сложности:

  1. Плоскости элементов конструкции не совпадают, при этом кромки самих соединений располагаются на одном уровне. Чтобы исправить это, следует выравнивать дрель по базовым плоскостям двух соединяемых полотен, ориентируясь на центральную часть кромок.
  2. Не совпадают отверстия в разных элементах. Это может затруднить нормальное закрепление шкантов. Чтобы все дырки были проделаны в точности друг напротив друга, применяются специальные маркеры. Сначала просверливаются отверстия в одном полотне, в них вставляются маркеры. После этого два элемента плотно прижимаются друг к другу так, как они должны быть собраны. На второй детали маркеры оставят следы в точках, где нужно просверлить дырки, чтобы полотна максимально совместились друг с другом.
  3. Шканты для мебели не влезают в отверстия. Случается также, что они попросту проваливаются в них. Правильный крепеж должен туго заходить в предназначенную лунку, поэтому следует проверить соответствие диаметра шкантов размеру отверстий. Фабрично произведенные детали могут не совпадать по параметрам с технической документацией как по причине массовости выпуска, так и ввиду повышенной или пониженной влажности (изделия могут разбухать или терять объем).

Если диаметр шкантов соответствует заявленному, проблема в дрели, а именно в сверлильном кондукторе, из-за износа которого сверло отклоняется. Следует сменить втулки либо приобрести новый инструмент.

Это основные проблемы, которые могут возникнуть с монтажом мебели на шкантах. Чтобы сборка прошла успешно, также нужно учитывать ряд правил:

  1. Разметку лучше производить заостренным карандашом (незаточенный не даст точности) либо ножом.
  2. Использовать ровные сверла с острием, смотрящим вниз. Если заточка спиральная, то возможны сильные разносторонние отклонения, и направление проделанной лунки будет неверным.
  3. Для создания отверстия с одинаковым показателем углубления используется стопорное кольцо. Оно фиксируется на сверле и не позволяет забуриться больше, чем нужно. Оптимальная глубина в этом случае должна быть на 2–3 мм больше, чем длина самого стержня.

Советы по самостоятельной покраске мебели, выбор состава, этапы работы

Для качественной сборки шкафов, диванов и других конструкций можно использовать специальный крепеж — мебельный шкант различных размеров и конфигураций. Лучше всего отдать предпочтение деревянным элементам, для которых в полотнах создаются отверстия, а сами стержни крепятся на столярный клей. Следует предварительно замерить все элементы мебели и детали, проверить оборудование и нанести ориентировочную разметку. Это позволит использовать крепежи максимально точно с наименьшей погрешностью.

Бесплатно доставим по Москве и ближайшему Подмосковью заказы до 30 кг. Из-за повышенной нагрузки принимаем заказы от 4 000 ₽ на доставку и от 1 000 ₽ для самовывоза.31₽шт.Интернет-магазин МСКЛефортовоСокольникиКрасногорскАлтуфьевоЛюберцыХимкиЮдиноРязанский проспектЖуковскийМытищиПушкиноКлимовскКосиноГородской Тёплый СтанКиевское ШоссеКаширское шоссеЗИЛИстраШолоховоЗеленоградДомодедовоТроицкВаршавское шоссеНовая РигаГородской ГагаринскийГородской Колумбус

Мы доставляем товары напрямую от партнёров со всей России. Эти товары не представлены в магазинах и доступны только для заказа на сайте.

Арт. 10949893В списке покупокВ список покупокВ сравненииВ сравнение

Врезка

Врезка, или врубка, – это угловое или срединное соединение, с помощью которого вы можете надёжно скрепить друг с другом две доски или деревянные брусья. Одна деталь прикрепляется торцом к другой. Методика выполнения врезки основана на стыковом соединении. Сделайте в пласти вырез под торец и после этого приступайте к основной части работы.


ФОТО: YouTube.comТакой метод крепления чаще всего используется в ящичных или рамных соединениях, например при сборке шкафа или каркаса для строительства дома

Основные типы соединений с применением врубки – тавровая врубка, угловая в потёмок или угловая в фальц. Каждый из этих методов соединения имеет свои особенности. Если вы решили сделать угловую фальц-врезку, вам нужно сделать большее углубление ─ на две трети заготовки.

Описание

Мебельный шкант – это крепежный элемент из дерева, используемый при изготовлении мебели. Он имеет цилиндрическую форму с продольным рифлением поверхности. Здесь вы можете купить шканты диаметром 6 и длиной 30 мм в мелкой расфасовке по 50 штук. Цена этих изделий намного ниже, чем металлического крепежа, который они в ряде случаев могут заменить. Преимущества: — простота использования; — точная геометрия и размеры изделия; — достаточно высокая надежность соединения. Ценность готовых шкантов заключается и в том, что вам не доведется тратить время, которое тоже деньги, на изготовление мелких деталей. Их можно просто приобрести у нас в любом требуемом количестве.

Как срастить доски на клею

Очень популярный метод соединения досок и брусков — продольное и поперечное склеивание. При соединении досок широкой стороной торец может быть ровным, хотя в большинстве случаев используют пазогребневый профиль. Очень важна плотная подгонка деталей, чтобы слой клея был как можно более тонким, только так можно достичь максимальной прочности. Иногда на торец, смазанный клеем, наносят небольшое количество хлопкового волокна, это повышает качество сцепки.

Доски можно соединять и в профиль, но для этого потребуется выполнить клиновидную зубчатую нарезку обоих торцов со смещением в пол зуба для разных деталей. В домашних условиях такую операцию можно выполнить с применением ручного фрезера.

Для склеивания деталей используют казеиновый клей или ПВА высокой концентрации, для придания прочности в клеящее вещество добавляют просеянную древесную муку. Поверхности покрывают клеем и выдерживают на воздухе 3–5 минут, после чего помещают под гнет или сдавливают струбцинами. Такое соединение получается прочнее самого дерева и никогда не ломается по стыку.

Характеристики

Тип продукта Шкант Вес, кг 0.028 Страна производства Россия Количество в наборе 50, 50 Цвет Бежевый Длина (мм) 30.0 Диаметр (мм) 6 Ширина (мм) 6.0 Цветовая палитра Бежевый Основной материал Дерево Вес товара в индивидуальной упаковке (кг) 0.028 Ширина товара в индивидуальной упаковке (см) 10 Высота товара в индивидуальной упаковке (см) 16.1 Глубина товара в индивидуальной упаковке (см) 2

Данные о ценах и наличии товаров могут отличаться. Пожалуйста, уточняйте точную стоимость и наличие товаров в магазинах.

Как правильно выбрать соединение

Сращивание выполняется при возведении несущих стен, сооружении межкомнатных перегородок, обустройстве стропильной системы, пола. Разновидность используемого стыкования следует выбирать в зависимости от типа нагрузки:

сжатие, важно выполнить так,чтобы торцы соприкасаются по возможности большими участками; растяжение, обязательно должно выполняться соединение в замок; изгиб, стык выполняется под углом.

При разных типах торцы деталей вырезаются определенным образом. При стыковании в замок укладывается утеплитель джут. Для наращивания в длину применяются различные разновидности соединения.

При стыковании древесины методом шип на шпонках позволяет создавать прочную конструкцию, обладающую требуемой жесткостью. Необходимо выполнить высококачественные шпонки. Замковые соединения используются для сращивания пиломатериала,из которого будут возводиться несущие стены.

Сращивание пол дерева

Является самым элементарным решением. Торцы стыкуемых элементов вырезается под прямым углом половина толщины деревянной детали. Детали соединяются путем складывания одного торца с другим. Плотность стыка обеспечивается утеплителем (укладывается джутовая лента). В строительстве прочность соединению придается установкой деревянных нагелей.Дополнительно можно закрепить узел шурупами.

Соединение в коренной шип

Схема соединения бруса в коренной шип

Этот вариант соединения выполнить несколько сложнее. С торца одной из деталей вырезается шип (размером в 1/3 сечения), и на второй делается соответствующий паз (напоминает трапецию). Это трудоемкое соединение требует особой точности выполнения (соблюдается угол в 45°).Подобным образом стыкуются углы сруба.

Дополнительно соединение укрепляется нагелями. Если элементы стыкуются таким образом, то брусы не смещаются горизонтально.

Соединение в косой замок

Сращивания бруса в косой замок

Является наиболее подходящим,если узел будет испытывать нагрузку на изгиб.Это достаточно сложный тип стыкования,но по прочности такой стык превышает многие. На торцах по соответствующим размерам выпиливаются косые шип с пазом(с изгибами). Складываемые две детали образуют замок. Стык закрепляется двумя нагелями.

Сращивание путем прикладывания

Сращивание бруса в накладной замок

Является достаточно сложным типом стыкования. Выпиливается замок в двух частях древесины. Так соединяются два звена сруба между собой. Брус складывается торцами и сращивается строительной скобой. Нагели установлены в нижний ряд.

Соединение бруса на шпонках

Соединение бруса по длине на шпонках

Также является эффективным способом сращивания венца. Создаются пазы на двух торцах, а после укладки забивается деревянная шпонка.Само стыкование можно выполнять в полдерева (предварительно следует изготовить шпонки, просверлить отверстия диаметром поменьше). Глубину врезки надо брать в 2 см.

Если таким образом выполняется сращивание, то это очень прочный метод соединения в возведении построек. В двух деталях выпиливаются пазы. Торцы складываются, в паз устанавливается шпонка (деревянная вставка, клин, например из осины, может выполняться из металла). Ее форма может различаться (призматическая, прямоугольная). Она плотно скрепляет две детали.

Все способы сращивания и самые простые, и более сложные требуют выполнения довольно точных запилов брусе обеспечивая тем самым прочное соединение.

Отзывы

Этот товар рекомендуют 25%Сначала показывать Действительно, диаметр меньше 6 мм. Купил под них сверло Ø5,9 — входят с небольшим натягом, возможно стоило взять Ø5,8. Леруа дурит покупателей, продавая такой товар. Достоинства: Достоинств нет. Недостатки: В отверстие 5мм не входит, раскалывает брусок. А в отверстии 6мм не просто болтается, а ходуном ходит. В отверстиях сделанных через кондуктор! Wolfcraft dowelmaster сверлом соответствующего диаметра, шканты входят свободно, болтаются в общем( Недостатки: Не сидят плотно в отверстии, входят свободно, болтаются Я рекомендую этот товар!

Чем отличается шкант от нагеля по назначению

Расстояние от ребра детали до центра отверстия под шкант должно быть не менее двух диаметров шканта (рис. 31, б).

На рисунке 32 представлена последовательность соединения деталей шкантами со склеиванием.

Рис. 32. Последовательность соединения деталей шкантами: а — разметка; б — высверливание отверстий и соединение деталей; в — разрез по шкантам

Центры отверстий под шканты обычно размечают с помощью линейки и столярного угольника.

Отверстия под шканты в двух соединяемых деталях должны быть просверлены точно друг напротив друга, т. е. без смещения. Такое требование называется соосность.

Чтобы отверстия совпадали, их сверлят в двух деталях в сборе (в одной детали сквозные) или каждую деталь по кондуктору. Кондуктор может быть выполнен в виде плиты с упорами для заготовки и отверстиями, расположенными на нужном расстоянии.

Вначале детали пригоняют и соединяют без склеивания. Для окончательного соединения деталей шканты и отверстия намазывают клеем, выдерживают, шканты вставляют и забивают в отверстия, детали прижимают на время склеивания, например клиньями на крышке верстака или в зажиме.

Так как при угловом соединении деталей шурупы ввинчиваются в торец бруска вдоль волокон, соединение получается непрочным. Чтобы прочно прикрепить шурупами деталь к торцу деревянного бруска, около торца в бруске просверливают отверстие и забивают в него нагель (круглый деревянный шип), намазанный клеем (рис. 33). При этом шурупы ввинчиваются в нагель поперек волокон и прочно удерживаются.

Рис. 33. Соединение деталей шурупами в нагель

Источник: as6400825.ru

Что собой представляет

Нагели отличаются от большинства видов крепежа: у них отсутствуют шляпки, нет резьбы. Внешне это прямые деревянные или металлические штыри длиной в 12–15 см и диаметром от 10 до 30 мм. Предназначены они для работы с древесиной, хотя существуют нагели и для бетонных конструкций. Помещенные в просверленные отверстия прутья предотвращают горизонтальные сдвиги фрагментов.

Древесина имеет свойство изменяться в объемах при колебаниях температуры или влажности. Особенно это характерно для свежих материалов. В зависимости от структуры, брус или бревна могут увеличиваться и уменьшаться в размерах. Как только фрагменты дерева начинают расходиться, поверхность их соприкосновения с нагелями увеличивается: штыри под давлением незначительно изгибаются, возрастает сопротивление дальнейшим подвижкам. Когда происходит усыхание дерева, штырь перестает испытывать высокое давление и вновь возвращается в начальное положение.

Для того чтобы крепеж не был разрушен в ходе эксплуатации, требуется грамотно подбирать нагели, совмещая по диаметру с отверстиями в древесине. В результате стены сохраняются ровными, деформирование не происходит. Нагельные соединения более гибкие, в отличие от тех, что обеспечивают гвозди. Крепления препятствуют расшатыванию и смещению построек.

Так как нагели используются преимущественно для работы с древесиной, изготавливают их чаще из дерева. Применяются и металлические прутья. Допускается один или несколько видов крепежа из различных материалов.

Нагели из дерева

Деревянные нагели или шканты – это хлысты с гладкой цилиндрической поверхностью. Диаметр их сечения от 10 до 35 мм. Длина может быть любой: до 1,5 м и больше. При забивании в бревна применяют обычно отрезки 10–15 см. Реже используют крепеж из тонких обрезных брусков квадратного или прямоугольного сечения. Лучшим сырьем для производства нагелей являются твердые породы: дуб или бук. Из-за относительной дороговизны этих материалов чаще используется береза или ясень. Хвойные виды для этих целей не подходят из-за своей податливости. Вытачивают нагели только из сухого материала с влажностью не выше 12%. Применяют для работ как с мягкими, так и с твердыми породами древесины.

Преимущества деревянных нагелей:

  • устойчивость к нагрузкам на изгиб;
  • равномерное изменение вместе с основным материалом: штыри из дерева набухают и меняют температуру одновременно с бревнами, не провоцируя выделения конденсата;
  • обеспечивают герметичность готовых конструкций;
  • не препятствуют естественному вертикальному сдвигу фрагментов, что исключает образование щелей между венцами.

Деревянные шканты подходят для постройки лодок, плотов, надворных сооружений, бань, одноэтажных домов из сруба, уличной мебели и других конструкций из древесины.

Недостатки деревянных штырей:

  • невысокая биостойкость;
  • подверженность разрушениям;
  • неспособность противостоять высокому давлению.

Этот вид крепежа не столько стягивает фрагменты конструкций, сколько служит закладным элементом, обеспечивая устойчивость относительно друг друга. Работа с деревянными нагелями занимает много времени, требует определенных навыков, довольно сложна в исполнении.

Шканты округлой формы создают лучшее сцепление с поверхностью, его рекомендуется использовать при постройке несущих стен. Квадратный крепеж менее прочен, так как упирается в материал только углами. Его применяют при сборке легких деталей или стен, не испытывающих массивных нагрузок.

Шканты для бруса: процесс изготовления своими руками

Как правило, возведение любой деревянной постройки связывается с применением в работе элементов крепежа. Они помогают создать крепкую, монолитную конструкцию, не зависящую от типа строения. Шканты, или нагели, являются неотъемлемой частью любого здания. Их качество определяет надежность сооружения. Шканты для бруса своими руками можно изготовить, следуя определенной методике.

Схема межвенцового соединения при помощи нагеля.

Нагель представляет собой небольшой элемент, но без этой детали обойтись невозможно. Она обеспечивает надежный крепеж стен из бруса и сруба. Эти крепежные элементы называли шкантами еще во времена древности плотники с Вятки. В XVIII-XX веках там активно начало развиваться строительство изб из бруса и бревен. В ту эпоху можно было наблюдать активное развитие деревообрабатывающего производства, в результате которого и возник строительный бум.

Тогда дома из натуральной древесины складывались с использованием шипов из березы. Возведение срубов в тех краях и на всей территории нашей страны стали производить, применяя именно этот вид материала. Это знал любой плотник.

Назначение и особенности шкантов

Схемы и размеры различных нагелей при угловом креплении бруса.

Деревянные нагели являются специально предназначенным для скрепления бревенчатых стен штырями. Они предотвращают такие естественные процессы в древесине, как усыхание, в результате которого дерево изменяет свои первоначальные свойства, деформируется.

Применение подобных болтов поможет избежать процесса смещения бревен в стене. Их правильная установка обеспечит конструкцию стабильностью, брусья будут располагаться так, как они были в начальном положении.

Наиболее востребованными являются нагели, сделанные из твердых пород дерева. Березовые или дубовые шканты невозможно сломать при условии их правильной установки. Чаще всего им придают округлую форму и размер, соответствующий 24-25 мм. Деревянные гвозди должны быть ровными и гладкими по всей длине.

​Нагели — это материал, помогающий удерживать стену в определенном положении. Шканты используются в обязательном порядке, независимо от того, является здание бревенчатым или брусовым. Наибольшее распространение получили березовые шипы.

Эти деревянные болты невозможно заменить другими составляющими типа гвоздей или саморезов, применение которых вызовет только ухудшение ситуации. К тому же не стоит использовать нагели на металлической основе, которые чаще всего являются арматурой. В результате можно наблюдать взаимодействие материалов с разной степенью теплопроводности.

Вследствие этого на внутренней поверхности бруса может появляться конденсат, а это совершенно не нужно. В таком случае арматура начнет покрываться ржавчиной, а древесина загнивать.

Вернуться к оглавлению

Деревянные шканты должны быть ровной округлой формы.

Шканты для бруса можно сделать самостоятельно, важно лишь знать о некоторых нюансах. Для этого нужно взять березовые поленья заданной длины и расколоть их на много частей, создавая заготовки квадратной формы. Потом вручную обтесать их, придав округлую форму определенного диаметра.

В случае наличия токарного станка все элементы можно аккуратно и быстро выточить. К тому же в качестве основания для шипа можно взять вышедшие из употребления черенки от лопат. Для придания им нужной формы следует лишь порезать их и сделать заготовки. Круглые шипы можно изготовить и с помощью циркулярной пилы.

Вернуться к оглавлению

Порядок работы с деревянными шипами сводится к следующим пунктам: вначале требуется найти середину на нужной плоскости и сделать разметку будущего отверстия.

  1. С помощью сверлильного станка необходимо сделать углубление. В него будет вставляться шип. Диаметр сверла должен быть таким же, что и у шканта. Глубина — 1,5 бруса.
  2. Если крепеж будет находиться в отверстии слишком свободно, то он не сможет выполнять свою функцию полноценно. В случае излишней плотности и выступания нагеля над поверхностью могут появиться проблемы в результате естественной усадки здания.
  3. При обработке отверстия нужно следить за тем, чтобы угол сверла был перпендикулярен основанию. Это поможет избежать проблем при соединении деталей. Нагель соединяет 2 бруса или бревна, причем делать это нужно с соблюдением шахматного порядка по периметру стены сруба. При этом допустимым расстоянием между ними будет 1000-1500 мм.
  4. От совмещения чаш и проемов необходимо делать отступ в 300 мм. При монтаже уровень влажности шкантов должен совпадать с влажностью самого бруса.
  5. В полученное отверстие необходимо вставить кнопки-керны, предназначенные для разметки отверстия на другой доске. При отсутствии такой детали вполне можно прибегнуть к самостоятельному изготовлению. Для этого нужно сделать заточку стержня в виде карандаша так, чтобы в середине была иголка. Вставить его в отверстие.
  6. Затем две доски укладываются на ровную поверхность, слегка прижимаются друг к другу. Таким образом, на чистой доске появляется разметка для высверливания углубления для шипа.

Нагель должен плотно и без скосов сидеть в пазах бруса, иначе он не выполнит свою функцию.

Для таких целей можно воспользоваться разметочным рейсмусом. Здесь важно правильно найти середину нужных поверхностей.

В полученные отверстия нужно вставить стержень, части досок обработать клеем, соединить заготовки и зажать в струбцину. Затем необходимо высушить конструкцию.

Советы:

  1. Делать отверстия под шканты следует правильно. Это соединение имеет свою особенность: его нельзя изменять в момент сборки.
  2. Обязательным условием является просверливание углублений строго перпендикулярно.
  3. Не стоит делать чересчур глубокие дырки, это может привести к выходу нагеля за пределы доски. Торчать они не должны.

Вернуться к оглавлению

Шканты деревянные применяют при возведении различных сооружений с бревенчатыми или брусовыми стенами. Их использование утверждено нормативами строительных организаций, проектами домов из дерева. На практике применение березовых шипов обеспечивает деревянным основаниям безупречное соединение. Оно отличается подвижностью вертикального уровня. Однако это не мешает древесине осуществлять естественную усадку.

В процессе строительства домов из дерева часто прибегают к изготовлению шкантов для бруса своими руками.

Круглые березовые гвозди придают зданию крепость и безопасность.

Качество сборки и надежность стен будут находиться на самом высоком уровне и порадуют любого.

Итак, хотя самостоятельное изготовление шкантов кажется на первый взгляд чем-то сложным и трудоемким, на самом деле оно является примитивным заданием. Здесь важно соблюдать четкость, плановость и следовать инструкции.

masterbrusa.ru

Изготовление

Промышленный деревянный шкант выпускается из сухого материала высшего или первого сортов, не содержащего свилеватостей или сучков. Структура готового крепежа должна быть полностью однородной. Параметры промышленных штырей регламентируются условно.

  • диаметр 20, 25, 30 мм;
  • длина 120, 150 мм.

По ГОСТу в ходе работ диаметр шкантов должен составлять ⅙ от диаметра бревна. Штыри стандартной длины используются для соединения двух бревен, для скрепления нескольких требуются более длинные нагели.

По окончании изготовления нагели обрабатывают антисептиками.

При наличии подходящей древесины шканты можно выточить самостоятельно в домашних условиях на деревообрабатывающем станке. Изготовленный таким образом крепеж может иметь любые параметры. Рекомендуется делать длинный, а позже нарезать по необходимости. Лучше использовать хорошо высушенный негигроскопичный материал.

Нагели квадратного сечения делаются просто: доску распиливают вдоль волокон на длинные бруски по 20–30 мм в диаметре, грани отрезков шлифуют.

Для получения округлых штырей квадратные бруски чуть больше необходимого размера закрепляют в токарном станке и обтачивают резцом. В процессе заданный диаметр несколько раз выверяют штангенциркулем, иначе есть риск чрезмерно истончить материал. Заточенные бруски нарезают и делают фаски на концах штырей.

Особенности монтажа

Необходимо помнить, что нагели должны быть обязательно прочнее соединяемого материала. Например, для скрепления сосновых бревен подойдут штыри из лиственницы, а березовую древесину необходимо скреплять не менее тяжелым материалом: березой или дубом. Бревна и крепеж должны быть одинаковой степени сухости, иначе механизм изменения давления и изгиба будет нарушен, крепеж растрескается.

Читайте также:  Где найти все ящики, секреты, контейнеры стим, растения, зашифрованные записи, врагов и отзвуки Силы в Star Wars Jedi: Fallen Order. Планеты Богано и Зеффо

Выстроить баню или сруб под дом в одиночку проблематично. Для работы с нагелями нужно привлекать нескольких работников.

Основные требования, которые нужно соблюдать при монтаже:

  1. Отверстия в центральных частях венцов просверливают строго вертикально – по оси стен. Верхнее бревно обычно прошивают насквозь, подлежащее – по ½ его толщины. В случаях применения длинных нагельных соединений просверливают сразу 3 бревна. Диаметр отверстий должен быть таким, чтобы штыри не входили свободно, но и не застревали, проникали с небольшим сопротивлением.
  2. Для первого отверстия от углов постройки отступают приблизительно на 40–50 см, дальнейшие отверстия делают через каждые 1,5–2 метра. На следующем уровне они должны располагаться в шахматном порядке.
  3. В глубину отверстия должны превышать длину штырей на 2–3 см. Такая особенность предохранит брусья от подвисания при сезонных разбуханиях, а нагели – от деформации и разрушения.
  4. При забивании крепежа желательно использовать не молоток, а деревянную киянку, аккуратно вгоняя ею штыри.

Наибольшая трудность при сборке конструкций из древесины заключается в правильном направлении или размере производимых отверстий. У неопытных строителей они нередко получаются искривленными или не соответствующими диаметру нагелей. Выполнить правильные соединения в таких случаях бывает проблематично.

Источник: derevo-s.ru

Сверло под мебельный евровинт

Для того чтобы сократить количество операций и ускорить сборку, разработано специальное сверло для конфирмата. Инструмент состоит из трёх частей. Первая предназначена для проходки части отверстия под резьбу. Вторая — для гладкой части евровинта. Третья — для зенковки конусовидного углубления под головку.

Диаметр сверла под конфирмат определяется по наиболее популярным размерам евровинтов.

Основные маркировки

Распространены свёрла следующих маркировок:

HSS расшифровывается как «быстрорежущие инструментальные стали». Именно такие стали (отечественные марки Р18 и Р9М5 или зарубежный аналог — HSS4341) используются для производства свёрл.

Рассмотрим для примера наиболее часто используемый евровинт 7×50. Диаметр отверстия под резьбу для него равен 4,7 мм, для цилиндрической части — 6,7 мм. Соответствующие диаметры сверла — 4,5 и 6,5 мм либо 5 и 7 мм. Для точности центровки отверстия наконечник инструмента выполнен в виде пера. Сверло бывает как неразборным, так и составным, что позволяет производить точную подстройку размеров.

Производители устройств

Инструменты такого типа выпускаются как отечественными предприятиями, так и рядом зарубежных компаний. Какой производитель лучше? Наиболее дешёвыми являются свёрла, сделанные в КНР. Но китайские изготовители зачастую не соблюдают технологическую культуру. В частности, используют не быстрорежущие, а другие марки инструментальных сталей.

Необходимо учитывать, что подготовка отверстий для евровинтов выполняется высокооборотным инструментом и в больших объёмах. Это приводит к довольно сильному нагреву инструмента. Не предназначенная для этого сталь отпускается, её твёрдость снижается. В результате приходится прикладывать большие усилия при сверлении, что может привести к браку при подготовке отверстий.

Гораздо качественней инструменты производства американской компании DeWalt или швейцарской Archimedes. Однако стоимость их в 2−3 раза больше, чем отечественных, при вполне сопоставимом качестве. Поэтому в большинстве случаев вполне достаточно приобрести отечественное изделие, например, выпущенное Тульским инструментальным заводом.

Читать также: Мощные диоды шоттки с малым падением напряжения

Чем отличается шкант от нагеля по своему назначению

Задача у нагеля и шканта едина – крепление деревянных деталей между собой, но нагель представляет собой, по сути, деревянный гвоздь, изготовленный из твердых пород древесины. С его помощью усиливается соединение оконных и рам для зеркал, если необходимо получить заготовку большей толщины, складываются две или три вместе на поверхности сверлятся отверстия в шахматном порядке нужного диаметра и затем вбиваются нагели. Шканты используют там, где необходимо более серьезное усиление конструкции, например соединение стропил при строительстве конька крыши, при сборке строения из бревен или бруса, сверлят вертикальное отверстие в нескольких бревнах и забивают шкант для того, чтобы усилить соединение стен. Шканты бывают круглыми, прямоугольными и квадратными в сечении. Забивается он плотно в отверстие, поэтому его размер немного больше, чем размер отверстия, а конец шканта заостряется для удобства проникновения в отверстие. В итоге различие лишь в форме и сферах применения, а по сути и у нагеля и у шканта задача одна – усилить соединение деревянных изделий.

Описание конфирмата

Это нечто среднее между винтом и шурупом.

  1. У конфирмата конец стержня тупой, а не острый, как у шурупа.
  2. В головке евровинта, как правило, выполнено отверстие под шестигранник, что является редкостью для шурупов, но часто встречается у винтов.
  3. Резьба конфирмата с особым профилем и увеличенным шагом предназначена, как у шурупов, для нарезки внутренней резьбы в отверстии и надёжной фиксации в деревянной детали.

Тупой наконечник не позволяет непосредственно ввинчивать эту крепёжную деталь в дерево. Поэтому необходимо предварительно разметить и высверлить отверстия под крепежи. Но проблема в том, что для того чтобы сделать их обычными инструментами, потребуется три сверла на каждую дыру.

Особенностью евровинта является и то, что его стержень состоит из двух частей — резьбовой и гладкой. Соответственно, возникает необходимость сначала сверлить отверстие меньшего диаметра для резьбовой части, затем частично увеличивать отверстие сверлом большего диаметра для цилиндрической части, примыкающей к головке конфирмата. Третья операция — раззенковка под саму головку. Таким образом, отверстие под конфирмат состоит из трёх участков, требующих применения трёх разных свёрл.

Чем отличается шкант от нагеля по своему назначению

Задача у нагеля и шканта едина – крепление деревянных деталей между собой, но нагель представляет собой, по сути, деревянный гвоздь, изготовленный из твердых пород древесины. С его помощью усиливается соединение оконных и рам для зеркал, если необходимо получить заготовку большей толщины, складываются две или три вместе на поверхности сверлятся отверстия в шахматном порядке нужного диаметра и затем вбиваются нагели. Шканты используют там, где необходимо более серьезное усиление конструкции, например соединение стропил при строительстве конька крыши, при сборке строения из бревен или бруса, сверлят вертикальное отверстие в нескольких бревнах и забивают шкант для того, чтобы усилить соединение стен. Шканты бывают круглыми, прямоугольными и квадратными в сечении. Забивается он плотно в отверстие, поэтому его размер немного больше, чем размер отверстия, а конец шканта заостряется для удобства проникновения в отверстие. В итоге различие лишь в форме и сферах применения, а по сути и у нагеля и у шканта задача одна – усилить соединение деревянных изделий.

Правила сверления

Одно из самых важных условий — отверстия необходимо высверливать строго перпендикулярно к поверхности заготовки. Особенно это актуально для углублений, выполняемых в торцах плит ЛДСП. В настоящее время используются панели ЛДСП, толщина которых составляет 16 мм. Поэтому при любом отклонении от вертикали можно просто испортить заготовку. Чтобы избежать этого, на практике пользуются несложным приспособлением — шаблоном, благодаря которому сверло всегда входит в деталь под углом 90 градусов.

Если отверстие одновременно выполняется в двух сопряжённых деталях, то они должны быть надёжно зафиксированы, например, с помощью струбцин, чтобы избежать смещений. Под одиночную заготовку при сквозном сверлении необходимо подкладывать ненужный предмет из дерева или ДСП. Это уменьшит вероятность образования сколов на поверхности ЛДСП в месте выхода сверла.

И, наконец, недопустимо сверлить углубления под евровинты обычным сверлом. Если его диаметр будет соответствовать гладкой части конфирмата, то при его вкручивании не будет нарезаться резьба, и такое соединение ничего не удержит. Если же диаметр инструмента будет подобран под резьбу, при закручивании евровинта ЛДСП может лопнуть под давлением гладкой части крепления.


Современная мебель из ДСП и МДФ часто собирается при помощи винтов-конфирматов, которые среди мебельщиков именуются также евровинтами или еврошурупами. Перед их ввинчиванием в плитах просверливаются технологические отверстия со строго заданными параметрами. О процессе подготовки этих отверстий и пойдет речь в этой статье.

Отверстие под конфирмат сверлится в толще первой детали и в торце второй детали, которые стыкуются под прямым углом. По длине оно должно иметь ступенчатый перепад диаметров. Это связано с конструктивными особенностями евровинта. Его стержень состоит из цилиндрической гладкой шейки и основной резьбовой части. Под резьбу сверлится отверстие меньшего диаметра, под шейку – большего. Также крепеж имеет потайную головку в форме усеченного конуса, под которую подготавливается посадочное место. На практике применяются две технологии сверления отверстий.

Нагели, шканты

Рубленное или оцилиндрованное бревно, брус естественной влажности при усадке (усушке дерева) станет выгибать / крутить. Любая строевая сосна сама закручена вдоль оси ствола дерева. Будет стремиться раскрутиться обратно в свободном положении. Плюс внутри массива, из-за внутренних перенапряжений, начнут действовать силы выгибания от оси. Поэтому надо заневолить венцы сруба шкантами или нагелями. Создать условия, при которых можно отказаться от фиксации венцов, на порядок сложнее, чем их установить.

Нагель представляет из себя круглый (фото вверху) или квадратный (внизу) стержень для фиксации относительно друг друга двух соседних в вертикальной ориентации венцов. Наиболее подходящим материалом считается береза, из-за лучшего сопротивления изгибу предпочтительнее ель. Под фиксирующие штыри большим диаметром и глубиной сверлят отверстия, чтобы была некоторая степень свободы. Иначе бревно высыхая зависнет на нагелях. На венец сруба вес давит немалый, особенно если под натуральной черепицей дом стоит. При правильном монтаже всё нормально должно быть.

Фиксирующие ряды сруба нагели должны быть только деревянными. Никакие металлические шпильки, на которые брус клееный собирают, арматуру (особенно рифленую) нельзя применять. Дело в разнородности материалов: на металле будет точка выпадения росы. Из-за движения влажного воздуха внутри дерева и разнице собственных температур материалов заржавеет металл. В дереве много кислорода, появиться ржавчина. Испортит дерево и свяжется с ним. Попробуйте гвоздь ржавый из дерева вынуть, сравните усилия с еще не успевшим заржаветь. Ржавый металлический нагель помешает венцам сруба во время усадки по нему беспрепятственно скользить. Со временем бревно просохнет до равновесной влажности (чуть дольше для осенних срубов), тогда можно какой надо металл в стену забить.

Нагели изредка предпочитают квадратные. Или (на фото справа) прямоугольные шканты. Шканты крепче нагеля. Но, сборка на них дороже: работы дополнительной много + специфичный опыт есть не у всех. Любые фиксаторы в срубе ручной рубки, в отличие от других альтернативных стеновых материалов, можно ставить без фанатизма. В шахматном порядке через 1,5м. Возле оконных и дверных проемов, мест сращивания бревен по длине, в подстропильных прогонах (особенно с консольными выпусками), фронтонах, нагели обязательно должны быть.

Источник: plus-beton.ru

Фома и разновидности нагеля

Нагель – что это такое? В переводе с немецкого просто «гвоздь». Изначально так назывались деревянные гвозди, используемые для крепления брусьев и бревен при строительстве домов. Деревянные гвозди иногда используются и сейчас, но у них есть серьезные минусы: недостаточная прочность, подверженность гниению.

Кроме того, деревянные крепежные элементы подходят только для соединения деревянных деталей. Железный нагель для бетона универсален: им можно крепить металл, дерево, пластик к бетону, кирпичу, камню, пеноблокам и т.д.

Сегодня в строительстве широко распространен турбошуруп металлический. Это оцинкованный стальной саморез с неравномерно нанесенной резьбой (неравномерная резьба лучше сопротивляется выталкиванию при усадке конструкции). С изнанки у шляпки конический скос и есть насечки для раззенковки. Сверху шляпка чаще всего плоская, шлиц – крест или звездочка.

  • коническая головка с крестообразным шлицем;
  • шестигранная полая с внутренней резьбой и крестообразным шлицем;
  • головка с прямоугольным или округлым профилем;
  • саморез по бетону в форме шпильки с резьбовым сгоном под гайку и др.

Нюансы изготовления

Кроме формы шурупы по бетону имеют и другие различия. По виду защитного антикоррозийного покрытия нагеля бывают:

  • оцинкованными. Этот вид подходит для большинства строительных операций: внутренние работы, фасадные работы, подвалы, кровли и т. д.;
  • омедненными или зачерненными. У обоих видов пониженная устойчивость к влажности, они непригодны к использованию на фасадах и в подвалах. Применяются для внутренних работ в сухих помещениях.

Пример, как могут варьироваться размеры нагеля под сверло 6 мм:

  • наружное сечение – 7,35-7,65 мм;
  • диаметр с резьбой – 6,3-6,7;
  • шаг резьбы – 2,55-2,75;
  • внутреннее сечение без резьбы – 5,15-5,45;
  • высота головки – 2,8-3,2;
  • диаметр шляпки – 10,82-11,82;
  • глубина шлица Torx 30 – 2,3-2,7;
  • длина стержня – 50-184.

Размеры отверстий под конфирмат


На винты-конфирматы нет ГОСТов, они производятся по европейским стандартам 3E120 и 3E122 и имеют довольно широкий размерный ряд, представленный следующим типоразмерами: 5х40, 5х50, 6.2х50, 6.4х50, 7х40, 7х48, 7х50, 7х60, 7х70 мм.

Читать также: Механизм подъема пилы циркулярки

Самым распространенным размером является 6.4х50 мм

. Для просверливания отверстия под его резьбу используется сверло диаметром 4.5 мм, а под гладкую часть – 7.0 мм.

При работе с евровинтами других размеров придерживаются следующего правила – диаметр основного отверстия (под резьбу) должен быть равен диаметру стержня без учета высоты резьбы. То есть:

  • винт 5 мм – сверло 3.5 мм
  • винт 7 мм – сверло 5.0 мм

Для того чтобы предотвратить риск смещения деталей во время сверления, необходимо жестко зафиксировать их положение друг относительно друга. Легче всего это сделать при помощи угловой струбцины или других зажимов.

Выбор метизов и расчет необходимого количества

Применение шурупов-нагелей:

  • крепление ПВХ-окон;
  • деревянных окон;
  • дверных рам;
  • металлопрофилей для гипсокартона;
  • навешивание полок, зеркал, картин;
  • крепление к фасадной стене обрешетки для вентилируемого фасада и т.д.

Нагель по бетону выбирают исходя из ожидаемой нагрузки на него. Для нагрузки 100 кг подходящая длина шурупа – 15 см. Для 10 кг достаточно 7 см.

Обычно шаг между шурупами от 7 до 10 см. При монтаже ПВХ-окон максимальный шаг – 6 см. Расстояние от края/угла зависит от вида работы. Например, окна крепят в 5-6 см от края рамы или дальше.

Зная шаг, несложно подсчитать необходимое количество крепежных элементов: разделить периметр конструкции на расстояние между соседними шурупами.

Разметка мест сверления отверстий под конфирматы

Для того чтобы качественно скрепить две детали нужно максимально точно разметить места их крепления.

Например, для деталей, которые налаживаются на торец это те, на которых будут сквозные отверстия нужно делать два замера один по длине обычно это 5,0-10,0 сантиметров, а второй от края ровно 0,8 сантиметра (так как толщина нашей детали с ДСП составляет 1,6 сантиметра, у вас может быть и другая).

Читать также: Патрон резьбонарезной с предохранительной головкой

Отверстие в детали, которая ложится перпендикулярно сверлиться на торце соответственно и разметка происходит на торце детали. Поэтому выдерживаем точно такое же расстояние по длине, а именно 5,0-10,0 сантиметров и по ширине строго по центру торца детали 0,8 сантиметров от края соответственно.

Максимально точная разметка нужна не только для качественного соединения деталей, но так же при неправильной разметке, а впоследствии и стыковке деталей могут быть лишние выступы или зазоры.

Поэтому чтобы не ошибиться с расчетами просверлите сквозное отверстие, после чего правильно стыкуйте детали и сверлом наметьте в торце точку сверления. После чего уберите одну деталь и уверенно досверлите отверстие в торце детали.

Особенности монтажа

Как пользоваться нагелями:

  1. Приложить к поверхности конструкцию, которую требуется зафиксировать, выровнять по уровню и разметить сквозь крепежные отверстия точки крепежа на поверхности.
  2. Просверлить отверстия. Диаметр сверла должен быть примерно на 15 % меньше, чем сечение шурупа, чтобы тот закрепился прочно.
  3. Вычистить пыль из пробуренных отверстий.
  4. Приложить конструкцию снова и завинтить шуруп нагель. Размеры и форма насадки шуруповерта/отвертки должны соответствовать размерам и форме шлица.

Крепление металлопрофильных листов

Сверление отверстий в торце детали

Как и всех случаях со сверлением отверстий самое главное правило это то, что сверло должно быть строго перпендикулярно по отношению к детали. В случае со сверлением в торце детали все еще сложнее и действовать нужно крайне аккуратно в противном случае сверло может «уйти» в сторону тем самим, испортив деталь.

При сверлении отверстия в торце детали с ДСП необходимо вытягивать сверло, чтобы в отверстие не забивалась стружка.

Определение

в кембриджском словаре английского языка

Примеры дюбеля

дюбеля

Также просверлил меньшее отверстие под дюбель для соединения основания с крышкой.

От Хаффингтон Пост
