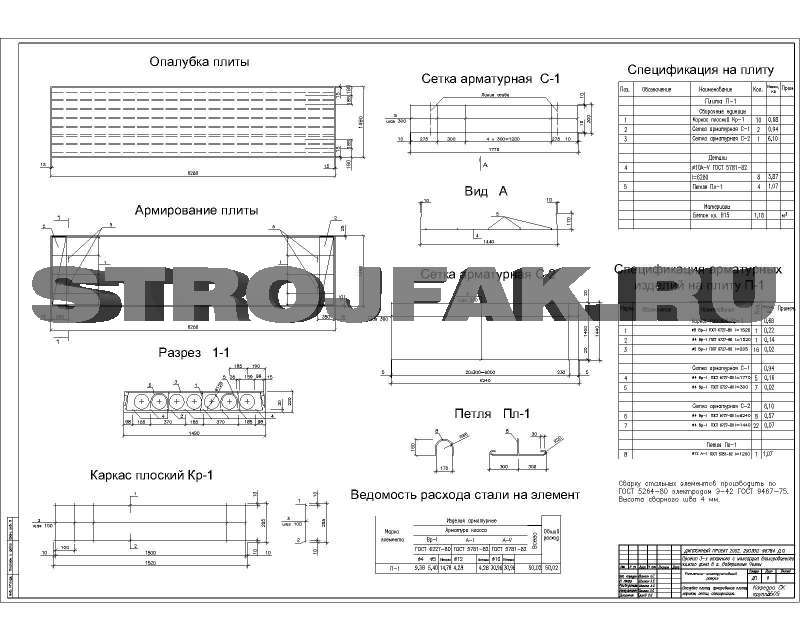

Спецификация плит перекрытия: Спецификация плит перекрытия

Плиты ПНО и их основные характеристики

• Основное преимущество плит ПНО – наименьший вес при сохранении тех же габаритов и нагрузки – достигается за счет структуры этого изделия, предусматривающей пустоты. В результате облегченная пустотная плита выдерживает те же самые нагрузки, что и обычная, но весит гораздо меньше.

• Высота плит в 160 мм позволяет увеличить объем помещения, что очень существенно при возведении жилья эконом-класса. В таких квартирах высота потолков небольшая, и лишние 6 см играют важную роль. К тому же для высотных зданий имеет значение каждый килограмм нагрузки, приходящейся на фундамент.

• Экономия при использовании плит ПНО достигается не только за счет меньшей стоимости этих железобетонных изделий, но и за счет того, что можно использовать более дешевые материалы для фундамента, нагрузка на который сведена до минимума. Практика показывает, что при возведении здания с применением ПНО можно сэкономить до 20 % на плитах перекрытия и до 15% на обустройстве фундамента.

• Помимо экономии на стоимости материалов для сооружения снижается стоимость доставки плит перекрытия облегченных на объект (за счёт меньшего веса плит). Суммарная экономия от применения при строительстве облегченных плит, по сравнению с обычными плитами перекрытия может быть весьма существенной.

Как купить железобетонные плиты перекрытия ПНО?

Все железобетонные изделия производства нашего завода от колодцев до элементов фундамента представлены в каталоге готовой продукции. Облегченные плиты перекрытия ПНО в том числе.

Выложенный на сайте прайс на ЖБИ регулярно обновляется. Здесь можно уточнить актуальные цены на момент оформления заказа. Но лучше всего связаться по телефону с менеджером завода и получить полноценную консультацию относительно сроков изготовления, стоимости и ориентировочной даты отгрузки укомплектованного заказа.

Кроме того, при непосредственном общении с сотрудниками компании всегда можно уточнить, какие позиции можно заменить более экономичными, но не менее функциональными вариантами. При необходимости купить качественные и надежные плиты перекрытия, не создавая перегрузки фундамента, использование облегченных модификаций как никогда оправданно. Помочь с выбором конкретных позиций всегда помогут грамотные консультанты.

Характеристики и классификация железобетонных изделий: плиты перекрытия

Пустотные плиты используются для сооружения междуэтажных перекрытий при возведении промышленных и общественных зданий, многоквартирных домов. В сравнении с полнотелыми плитами, пустотные перекрытия имеют меньший вес и при этом отвечают высоким требованиям надежности. Вследствие наличия и особенностей расположения пустот повышается степень тепло- и звукоизоляции построек, увеличивается прочность на изгиб изделия, уменьшается давление на фундамент и облегчается прокладка коммуникаций. Кроме того, цена таких плит ниже, что также способствует их популярности.

Выбор той или иной панели перекрытия зависит от особенностей общего строения здания. Конструкции должны выносить значительную нагрузку, соответствовать противопожарным, теплотехническим, звукозащитным, гидроизоляционным требованиям. Кроме того, панели должны быть экономичными не только в плане потраченных денег, а и иметь минимально возможные размеры (особенно толщину) и вес. Для производства панели используются разные типы бетона, чаще всего это тяжелый, конструкционный или силикатный бетон.

Характеристики пустотных плит

Главными характеристиками являются размеры плит – длинна, ширина, толщина и размер пустот. В основном используются стандартные плиты, их размеры следующие:

• длина: от 1.5 до 10 м;
• ширина: 1 м, 1.2 или 1.5 м;
• толщина: 22 см.

Допуск на размеры составляет до трех сантиметров в меньшую сторону. При необходимости могут быть изготовлены плиты с другими габаритами, но их размеры должны отвечать стандарту ГОСТ 9561-91. Технология изготовления пустотных перекрытий позволяет одну сторону сделать ровной и готовой к отделке, чтобы она и без дополнительных обработок смогла стать качественным потолком. Их изготовление кустарно почти невозможно.

Размеры пустотных плит перекрытия

Строительство домов

56 votes

+

Голос за!

—

Голос против!

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал. С их укладкой можно завершить строительство гаража, отделить подвал от основного корпуса здания, вывести этажи или использовать, как часть общей конструкции крыши. Как и другой подобный строительный материал из железобетона, применяемый в разных сферах строительства и укладки подземных газовых магистралей, у плит перекрытия есть несколько своих разновидностей. Они отличаются по нескольким параметрам, имеющим свои характеристики.

Оглавление:

1. Применение плит перекрытия в монтажных работах
2. Основные преимущества стройматериала
3. Разновидности плит перекрытия
4. Основные технических параметры и маркировка изделий
5. Особенности пустотных плит перекрытия и маркировка
6. Основные технические параметры плит перекрытия
7. Плиты перекрытия в качестве фундамента
8. Хранение и транспортировка плит перекрытия
9. Особенности укладки плит перекрытия

Применение плит перекрытия в монтажных работах

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства, для скоростного возведения торговых площадей, сооружения промышленных предприятий и других объектов. Изредка используются и для частного домовладения, например, для укладки на фундамент поверх подвального или цокольного уровня. Они отлично подходят для быстрого возведения блочных, каменных и кирпичных строений, при крупнопанельном монтаже, а также для основания под дома быстрой сборки из древесины.

Также существуют нестандартные разновидности плит перекрытия, например, шатровые – нередко отливают для перекрытия по всему размеру помещения в виде купола или пирамидальной формы. Однако их себестоимость может в разы превышать стоимость стандартных плит, а размеры зависят от архитектурного проекта.

Основные преимущества стройматериала

1. Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку.

2. Сегодня плиты делают из высокопрочного бетона по новейшим технологиям – для получения высококачественного материала. Например, они нашли широкое использование в зоне сейсмической активности.

3. Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности.

4. При грамотном монтаже стандартизированный стройматериал обеспечивает водонепроницаемость в здании и выполняет другие изоляционные задачи. Например, препятствует проникновению, шума, пара, газа в другие части строения.

5. Плиты перекрытия способны обеспечить абсолютную горизонтальность поверхностей, особенно при грамотной корректировке опор.

6. Материал отличается прочностью и долговечностью, не требует дополнительного ухода и облегчает отделку финишными покрытиями, становясь основой.

7. Некоторые пустотные разновидности содержат пористые материалы для дополнительной морозоустойчивости или противодействия перепадам температур.

Разновидности плит перекрытия

Универсальный стройматериал выпускается разного размера, но у всех них есть общее – их форма. Плиты выпускаются 2-х видов – полнотелые и пустотелые.

1. Полнотелая монолитная плита перекрытия не имеет внутренних пустот, используются на нижних этажах и в строительстве производственных площадей. Этот строительный материал имеет 3 подвида:

• безбалочные плиты, монолитный гладкий материал для потолков;
• кессонные плиты, которые напоминают ячеечную сетку из одинаковых балок с небольшим слоем бетона, применяемые для промышленного строительства;
• наибольшую нагрузку выдерживают плиты перекрытия ребристые, например, в основании при высотном строительстве.

Изготовление монолитной плиты перекрытия – довольно простой процесс, который нередко производится по месту монтажа. Каркас из арматуры загружается в горизонтальную опалубку, после чего заливается бетоном. Размеры таких плит могут варьироваться.

Основные технических параметры и маркировка изделий

Важный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия. Они должны соответствовать ГОСТу не только по габаритам, но и по прочности, трещиностойкости, жесткости и другим параметрам, чтобы выдерживать проектную нагрузку.

По ГОСТу плиты перекрытия размеры имеют разные, но обязательно имеют свои стандарты. Это удобно для проектирования строений и их монтажа.

Буквы – марка изделия, 2 цифры – длина измеряемая в дециметрах, следующие цифры – ширина также в дециметрах, последняя цифра в маркировке обозначает ее общую расчетную нагрузку, без учета самого веса плиты перекрытия, то есть ее несущую способность в конструкции перекрытий. Например, при маркировке ПК 53-12-8т это значит, что плита круглопустотная, то есть параллельные отверстия в ней имеют цилиндрическую форму. Ее габариты, длина и ширина указаны в дециметрах, а т — означает, что она сделана из плотного бетона М200.

Стандартная толщина плиты перекрытия железобетонной – порядка 220 мм, но есть облегченный вариант, на 16 мм. Этот стройматериал также имеет важный показатель – третья категория трещиностойкости, то есть, в их эксплуатации допустимо возникновение трещин, но это не может влиять на основные несущие характеристики строения. Некоторые плиты выпускаются с дополнительным армированием класса АтV. Считается, что наибольшая несущая способность – у монолитных перекрытий, при заливке этих плит применяется профнастил марки Н.

Маркировка также предполагает и другие характеристики:

• 1ПК – многопустотная на 220 мм, диаметром округлых пустот 159 мм;
• 2ПК – многопустотная плиты на 220 мм, диаметром округлых пустот 140 мм;
• 1П – плита 1-слойная сплошная, выпуск на 120 мм;
• 2П – сплошная плита на 160 мм;
• ПБ – многопустотная плита формирования без опалубки на 220 мм.

При маркировке 1П в миллиметрах стандартные размеры для плит перекрытия:

• 3000х4800, 3000х5400, 3000х6000 и 3000х6600;
• 3600х4800, 3600х5400, 3600х6000 и 3600х6600.

При маркировке 2П в миллиметрах стандартные размеры для плит перекрытия:

• 2400х6000,
• 3000х4800, 3000х 5400, 3000х 6000;
• 3600х2400, 3600х3000, 3600х3600, 3600х4800, 3600х5400 и 3600х6000;
• 6000х1200, 6000х2400, 6000х3000 т 6000х3600.

Такие варианты по размерам дают возможность наиболее точной подгонки на объектах индивидуальной планировки любой конфигурации. Пустоты могут иметь разную форму и интервал между ними.

Особенности пустотных плит перекрытия и маркировка

Плита перекрытия пустотная имеет внутри параллельные отверстия, круглой, овальной или квадратной формы. По сути, большинство пустот имеет цилиндрическую форму. Есть плиты армированные и безарматурные. Хотя арматура и утяжелят изделия, они имеют наибольший запас прочности, поэтому используются в нижней части конструкций.

Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа.

• ПБ – плита с округлыми пустотами 159 мм в диаметре, нарезается лазером любой длины во время непрерывной формовки. Стандарт: длина 6-12 м, ширина 1, 1,2 и 1,8 м, толщина 260 мм. Устанавливается на оба торца на стену;
• ПГ – плита с овальными пустотами для монтажа на оба торца, стандарт толщины 260 мм;
• 1ПК – плита с округлыми пустотами диаметром 159 мм, толщина 220 мм, монтаж на оба торца;
• 2ПК – плита с округлыми пустотами меньшего диаметра, 140 мм, стандарт толщины 260 мм, монтаж на 2 торца;
• 2ПКТ – плита с пустотами диаметра 140 мм, но толщина 220 мм, монтаж с опорой на 3 стороны;
• 2ПКК – плита с теми же параметрами (220 мм 140 мм), опора на 4 стены;

• 3ПК – плита толщиной 220 мм с округлыми пустотами 127 мм, опора на 2 торца;
• 3ПКТ – плита с теми же параметрами и опорой на 3 стороны, где 2 торцевые и одна открыта длинная;
• 3ПКК – плита с пустотами 127 мм, толщина 220 мм, монтаж с опорой по 4-м сторонам;
• 4ПК – плита с пустотами диаметром 159 мм, толщиной 260 мм, для установки по 2-м торцам;
• 5ПК – плита толщиной 260 мм с отверстиями 180 мм, монтаж с опорой по обоим торцам;
• 6ПК – плита с округлыми пустотами 203 мм, толщина в 300 мм, опора по 2-м торцам;
• 7ПК – толщина плиты 160 мм с диаметром пустот 114 мм, монтаж с опорой на 2 торца;
• 1ПКТ – плита с такими же параметрами, как предыдущая, но на стены укладывается с опорой по 3-м сторонам;
• 1ПКК – плита с такими же параметрами, монтаж по 4-м сторонам.

По типу армирования плиты НВ имею такие разновидности:

• в плитах НВ применяется бетон марки В40 и одноярдовое армирование;
• в НВК – бетон той же марки и армирование двухярдовое;
• в НВКУ – армирование двухярдовое, применяется бетон марки В45.

Основные технические параметры плит перекрытия

1. В ЖБИ используется бетон, имеющий на сжатие показатель по прочности порядка В22,5.

2. Марка бетона для плит, используемых в условиях сурового климата – F200, с учетом запаса морозостойкости.

3. Показатель плотности бетона – порядка 2000-2400 кг/м3.

4. Показатель прочности бетон должен отвечать параметрам 261,9 кг/см2.

5. Марка бетона для укладки плит внизу, с учетом влагостойкости – W4.

6. Длина плит перекрытия колеблется по стандарту – в пределах 2,1-9,2 м.

7. Стандарты ширины изделий – порядка 1м, 1,2м, 1,5м, 1,8м.

8. Плиты НВ и ПБ также делают шириной от 0,55 м.

Плиты перекрытия в качестве фундамента

Отечественное домостроение широко применяет плитную разновидность укладки фундамента. Для этого подходят монолитные, ребристые и пустотные ЖБИ, все зависит от этажности и общей нагрузки строения. Такой фундамент имеет небольшое давление на грунт, поэтому здание легче переносит сезонные колебания в почве. Монтаж такого фундамента наименее трудоемкий и подходит для быстрого монтажа домов сборной конструкции – за 1 сезон.

Перед началом укладки выравнивают котлован и отсыпают дно щебнем, гравием или песком под укладку плит перекрытия. В малоэтажном доме фундамент с пустотелыми плитами будет надежен, обойдется дешевле, такие плиты дают лучшую звуко- и теплоизоляцию. Швы между плитами необходимо перекрывать, чтобы сборная конструкция фундамента получилась наиболее цельной. Для такой конструкции подойдут плиты толщиной 100-120 мм, а для более основательного строения нужны плиты на 200-250 мм с ребрами жесткости. В их пустотах также очень удобно прокладывать различные коммуникации.

Хранение и транспортировка плит перекрытия

От правильности хранения и транспортировки плит перекрытия в дальнейшем будет зависеть качество стройки, соответственно и безопасность всего объекта. Перевозят плиты только спецтранспортом, гарантирующим их целостность, а также он обеспечивает грамотную выгрузку и складирование. Плиты одинакового размера складируются штабелями, осторожно укладываясь друг на друга, но не выше 2,5 м. Между ними желательно уложить прокладки около 30 мм. Штабеля можно накрыть защитной пленкой – от разрушительного действия осадков и агрессивной внешней среды. Годами храниться на открытом воздухе и при существенных перепадах температур плиты перекрытия не должны, они отсыревают и теряют свойства.

Особенности укладки плит перекрытия

Любые виды ЖБИ достаточно тяжелы, и плиты перекрытия в том числе. Но это их единственный недостаток при монтаже, который сам по себе вполне удобен. Основное требование при укладке – горизонтальная и ровная плоскость опоры, на которые будут монтироваться плиты. Когда стена пенобетонная, кирпичная или уложенная из крошистого ракушечника, то нужен дополнительный бетонный армопояс.

Другой момент – площадь опоры плит перекрытия при укладке. Наилучший вариант, когда она будет не менее 120 мм с каждой торцевой стороны. Раствор, который будет уложен под плитами, используется в полусухом виде. В использовании плит перекрытия с пустотами важно соблюдать такие условия, где температурный режим и общий уровень влажности не будет выше нормы. Анкеровка, или связка плит, делается сваркой – для соединения плит между собой с помощью прута в 12 мм. Открытые пустоты при качественной укладке должны быть по краям заделаны минеральным утеплителем и закрыты цементной смесью. Это предохраняет промерзание плит в морозное время.

Условное обозначение перекрытий

Железобетонные пустотные перекрытия маркируются в соответствии с ГОСТ 23009, например, как 1ПКТ 17-12-8а, что расшифровывается следующим образом:

• Цифры (от 1 до 7) перед текстовыми символами указывают на толщину и количество пустот.
• Буквенные символы (ПК, ПГ или ПБ): ПК обозначает плиту с круглыми пустотами, ПГ – с грушевидными, а ПБ изготовлены на способом непрерывного формования.
• Присутствие третьего символа обозначает добавление сторон для опирания: Т – три стороны, К – четыре стороны.
• Первое число обозначает длину плиты, выраженную в дециметрах (дм). Например, 17 соответствует длине 1680 мм, так как заявленные размеры больше реальных на 20 мм.
• Следующее число указывает на ширину, которая отличается от истинной на 10 мм. Например, 12 соответствует ширине 1990 мм.
• Последняя цифра (в диапазоне от 6 до 10) указывает на несущую способность в сотнях килограмм на метр квадратный.
• Последняя буква (т, AтV или а): т – перекрытие изготовлено из тяжелого бетона, AтV – низ плиты усилен арматурой AтV класса, а – плита имеет уплотняющие вкладыши.

ЖБИ :: -Плиты перекрытия ПК

Нагрузки на пустотные перекрытия

Можно выделить три главных компонента пустотной конструкции:

1. верхняя, используется для кладки на пол утеплителей и основного покрытия;
2. нижняя, предназначена для отделки потолка и размещения подвесных элементов;
3. средняя составляющая, размещается между описанными выше и удерживает всю конструкцию в воздухе.

На промежуточную часть плиты оказывают постоянную нагрузку статичные отделочные элементы, как пола, так и потолка, например, колонны, ванны, перегородки, подвесные потолки, люстры и прочие объекты. Также стоит учитывать, что добавляется давление и от движущихся по поверхности объектов – людей, бытовой техники и т. д.

Нагрузки разделяют на две группы: точечные и распределенные. К точечным относятся люстры, а к распределенным – подвесные потолки. При расчете давления, оказываемого на пустотные железобетонные изделия, берутся во внимание все потенциальные нагрузки.

По полученным результатам и выбирается конкретное железобетонное перекрытие, какое станет наиболее соответствовать всем требованиям.

Марки пустотных плит перекрытия

Существующие марки пустотных перекрывающих плит: 1ПК (ПК), 2ПК, 3ПК, 4ПК, 5ПК, 6ПК, 7ПК, ПГ, ПБ. Буквами обозначается:

• тип изделия — пустотная плита перекрытия;
• форма отверстия — круглое, грушевидное и т. п.;
• количество сторон опирания, например, Т или Ч — три или четыре стороны, соответственно.

Цифрами обозначаются:

• реальная длина (дм), которая меньше ГОСТовской на 20 мм;
• реальная ширина (дм), которая меньше стандарта на 10 мм;
• несущая способность, например, цифра 3 соответствует 300 кг/м2.

Последние буквы в маркировке обозначают:

• АтV — армирование нижней рабочей части изделия осуществлено преднапряженной арматурой категории АтV;
• т — при изготовлении применялся тяжелый бетон;
• а — имеются уплотняющие вкладыши в отверстиях на торцах.

Вернуться к оглавлению

Особенности монтажа пустотных панелей

Основой для качественного монтажа перекрытий есть точное следование расчетным параметрам опирания на стены. Размеры площади опирания очень важны, малая площадь может стать причиной нарушения целостности стен, а излишняя приведет к значительным потерям тепла через холодный бетон.

Рекомендуется производить установку пустотной плиты, учитывая минимально допустимую возможную глубину опирания. Этот показатель непосредственно зависит от материала:

• для стального перекрытия – 70 мм;
• для железобетона – 75 мм;
• для кирпича – 90 мм;
• для пено- и газобетонных блоков – 150 мм.

Железобетонные плиты устанавливаются с помощью автокрана. Рекомендуется заранее проверить горизонтальность и ровность стен и несущих конструкций, на которые будет происходить укладывание плит. При наличии отклонений здание может быть перекошено или возникнут щели, через которые впоследствии будет уходить тепло. Это также станет причиной понижения температуры, повышения влажности и, как следствие, появления плесени на потолке. Потому лучше изначально произвести качественный монтаж, чем корректировать допущенные ошибки с помощью отделки, шпатлевки и т. д. Соединение плит происходит путем сварки, потому желательно использовать изделия одной марки. После завершения монтажа проводится оценка, которая позволяет определить отклонения положения панелей от проектных параметров с погрешностью, не превышающей 0,2 от значения предельного допустимого отклонения.

Отзывы о плитах перекрытия

Отзывы о железобетонных перекрытиях оставляют не столько строители и жители многоэтажек, сколько владельцы коттеджей. В них ПК принято класть поверх подвалов и мансардных этажей. Перекрытия первых этажей, как правило, делают деревянными.

Это сокращает смету. На форуме « Плиты перекрытия за и против» некая Lipo пишет: — «В нашем доме цоколь жилой, перекрыт ЖБП пустотками. Звукоизоляция у них на 5. На первом и втором этажах дерево. Сделано добротно, но топот деток, когда те сверху бесятся, слышно».

По вопросу использования ПК для верхних перекрытий на том же форуме высказался Анатолий: — «В пустотах ветер гуляет и они промерзают. К тому же, я бы не стал тащить 3-тонные плиты на верхние этажи. Затратно и трудоемко.

На фундамент какая нагрузка. Так я ленточный в 50 см углублением и 40 шириной залил, а так цельный что ль кидать? В общем, оставлю железобетонные плиты для высотного строительства».

У Анатолия нашлись аппоненты. Кто-то заметил, что ветряной кружак получается из-за сырости внутри помещения, к примеру гаража. Перемещение воздушных масс в плитах ни при чем.

Другие напомнили, что воздух с его почти нулевой теплопроводностью – лучший утеплитель. Вряд ли пустотные плиты должны промерзать. Из объективного отметили застои воды в полостях перекрытий.

На строительные площадки их часто привозят в холода, тогда же монтируют. В пустоты блоков попадает снег. Внутри здания ребра плит закрыты стенами. За лето бетон прогревается, снег тает и просачивается на потолки жильцов новостроек.

В одной из них поселилась София. На «Отзовике» девушка пишет: — «Вбухали в ремонт 500 000. На потолках многоуровневые конструкции из гипсокартона. Жалеем, что не выбрали натяжные пленки. Дом сдан в декабре. Летом через перекрытия потекла вода. Акция была кратковременная, но весть наш гипсокартон к чертям».

Несмотря на казусы с водой в полостях блоков, обсуждая то, какие плиты перекрытия лучше, большинство голосует за пустотные и типовые. Однако, стандартные блоки редко подходят под эксклюзивные проекты домов. Что же касается пустот, они хороши в морозных, но сейсмически спокойных регионах.

На фото пустотная плита перекрытия

В местностях с тектоническими подвижками приходится находить баланс между теплоемкостью ПК и их сопротивлением тряске. Как правило, в сейсмически активных регионах предпочтение отдают монолитным перекрытиям, заливаемым на месте, то есть, сцепляемым со стенами.

Пустотные межэтажные плиты перекрытия – железобетонная конструкция, предназначенная для монтажа межэтажных перекрытий для различных видов зданий и сооружений. Плиты перекрытия ПК изготавливают из бетона класса не ниже В15 и армируются предварительно напряженной арматурой класса АIIIТ. Плиты работают на изгиб, расчетная нагрузка 800кгс/м2. Наличие в плитах круглых пустот d=159мм, позволяет снизить массу конструкции, нагрузку на несущие стены и повысить звукоизоляцию. Благодаря этим свойствам пустотные плиты перекрытия нашли применение в малоэтажном строительстве. Наша компания занимается поставкой плит раз личных размеров длиной от 1,7м до 9,0м, шириной от 1,0м до 1,5м, толщина 220мм, при этом масса плит составляет от 0,5т до 4,2т. Конструкция изготавливается в соответствии с ГОСТом 9561- 91. Плиты перекрытия условно обозначаются, например, как ПК 17-10-8, ПК 17-12-8, ПК 17-15-8. В данном случае обозначение плиты расшифровываются таким образом: ПК – плита с круглыми пустотами; 17 – длина в дм; 10, 12,15 – ширина дм; 8 – расчетная нагрузка плиты 800кгс/м2. Основными стандартными плитами перекрытия по ширине являются ПК-10, ПК-12, ПК-15. Спецификация плит перекрытия определяется конструктивной частью проекта. Расчетная нагрузка на перекрытия для малоэтажных жилых домов 800кг на м2. Плиты в свой спецификации имеющие индекс 10 – имеют ширину 1м. Такой тип плиты перекрытия (ПК-10) является наиболее универсальным: небольшая ширина и большой выбор длин позволяет организовывать межэтажные перекрытия любых площадей, особенно имеющих не большую площадь. Плиты перекрытия ПК-12 – имеют ширину 1,2м и различную длину. Эта спецификация плит часто используется при строительстве частных домов, многоэтажных жилых и общественных зданий. ПК-15 – имеют ширину 1,5м. Такие плиты используются для перекрытия больших помещений, например производственных и крупных общественных зданий. Облегченная конструкция пустотных плит позволяет использовать их в качестве перекрытия в домах из газосиликатных блоков. Плиту опирают на распределительный пояс, что позволяет зданию иметь высокую сопротивляемость к динамическим и статистическим нагрузкам. Покупая плиты перекрытия для строительства дома, не забудьте купить перемычки. Наверняка в машине, перевозящей плиты, осталось место для десятка железобетонных перемычек.

Спецификация плит перекрытия — Студопедия

Поз.	Обозначение	Наименование	Кол.	Массаm	Расход бетона м3
	Серия 1. 141-1	ПК 36-12-8АтV		1,3	0,94
	Серия 1.141-1	ПК 36-10-8АтV		1,1	0,78
	Серия 1.141-1	ПК 36-15-8АтV		1,725	1,17
	Серия 1.141-1	ПК 30-12-8АтV		1,125	0,78
	Серия 1.141-1	ПК 30-10-8АтV		0,9	0,65
	Серия 1.141-1	ПК 30-15-8АтV		1,425	0,98

Контрольные вопросы:

1. Какие по конструкции плиты перекрытия используются в зданиях с несущими стенами?

2. Какова глубина заделки многопустотных плит перекрытия в кирпичные стены?

3. Размеры многопустотных плит перекрытия?

4. Цель анкеровки плит перекрытия?

5. Какие стены называются несущими, какие самонесущими?

Литература:

1.Вильчик Н.П. « Архитектура зданий» М ИНФРА-М 2010

2.С.1.141-1 «Панели перекрытий железобетонные многопустотные»

Практическая работа №4

Определение количества и характера работы перемычек. Вычерчивание перемычек над оконными и дверными проемами.

Цель работы:

-выбрать окна и двери для помещений;

-определить количество и характер работы перемычек;

-вычертить перемычки над оконными и дверными проемами.

В результате выполнения практического задания студент должен

знать:

-виды окон и дверей;

— виды перемычек по статической работе.

уметь:

— выбрать окна, двери;

-определить количество перемычек в проеме и характер их работы;

-вычертить перемычки над оконным или дверным проемом в стене (несущей или самонесущей).

Исходные данные:

1. Паспорт здания

2. Практическая работа №3

3. Приложение 1 «Перемычки»

4. Приложение 2 «Окна»

5. Приложение 3 «Двери»

Приложение 1

Плиты перекрытия | WBDG — Руководство по проектированию всего здания

Введение

Фундаментный этаж в здании может быть просто монолитной бетонной плитой на одном уровне с ограниченными конструктивными особенностями для структурной поддержки или функций контроля окружающей среды. Основание пола также может состоять из глиняной или структурной фундаментной плиты в комплекте с гидроизоляционной и износостойкой плитой с общей системой, предназначенной для несения структурных нагрузок гидростатического давления и поддержания контролируемой среды. Плиты перекрытия часто являются источником утечки в здание, причем основной причиной является растрескивание плит из обычных бетонных материалов. Вопросы контроля выбросов почвенного газа, такого как радон, также могут иметь значение.

Поскольку затраты на исправление фундамента или плиты при нарушении гидроизоляции либо чрезвычайно дороги (до 7 раз выше первоначальной стоимости гидроизоляции), либо практически невозможно исправить вообще после завершения строительства, лучше ошибиться в сторону предосторожности при первоначальной установке.Подходите к критическим зонам, которые позже будут похоронены застройкой, с крайним консерватизмом. Рекомендация состоит в том, чтобы повысить качество подхода на одну ступень больше, чем предполагают существующие отчеты о состоянии, то есть использовать более качественный материал и детализировать его с дополнительными усилениями и мерами предосторожности в отношении ремней и подтяжек, применяемых на каждом уровне воспринимаемого риска.

Описание

В этом разделе приводится подробное описание материалов и систем, часто используемых в системах перекрытий. Описания и инструкции представлены в следующих разделах:

• Покрытия отделочные
• Бетонная плита перекрытия
• Слои дренажного агрегата
• Замедлитель парообразования под плитой
• Гидроизоляционная мембрана
• Доска защиты
• Сборные дренажные слои

Покрытия отделочные

В зависимости от внутреннего пространства финишным напольным покрытием может быть сама открытая бетонная поверхность или различные напольные покрытия, такие как дерево, виниловые полы или ковролин.Многие клеи, используемые при нанесении напольных покрытий, чувствительны к влаге, что требует использования водонепроницаемой системы или длительного времени высыхания, если используется поли-замедлитель образования паров.

Бетонная плита перекрытия

В типичных офисных помещениях сама бетонная плита перекрытия состоит из бетона толщиной от 4 до 6 дюймов, армированного одним слоем сварной проволочной сетки на средней глубине, если только не ниже уровня грунтовых вод, когда гидростатические напоры могут оказывать восходящее давление, что требует более прочной конструкции. .

Замедлители парообразования под плитами или гидроизоляционная мембрана

Замедлители образования пара под плитами могут включать полиэтиленовые листы, полиолефиновые листы, полиэтилен высокой плотности и композитные листы асфальт / полиэтилен или листы из модифицированного полимером битума.Поли-листы обычно имеют толщину 15 мил с проклеенными лентой швами, краями и отверстиями. Замедлители образования пара следует выбирать в соответствии с ASTM E 1745 и E 1993, устанавливать и проверять в соответствии с ASTM E 1643.

Там, где высокие уровни грунтовых вод создают контакт с плитой на уклоне, необходимо сделать плиту водонепроницаемой на уклоне, чтобы противостоять гидростатическому давлению. Глиновую плиту можно использовать для облегчения установки мембран, замедляющих образование пара, и гидроизоляционных мембран. Грязевые плиты обычно представляют собой неармированные бетонные плиты толщиной от 2 до 3 дюймов с гладкой поверхностью.Они обеспечивают плоскую поверхность для мембран, которые затем полностью поддерживаются и с гораздо меньшей вероятностью будут проколоты при последующих строительных работах.

В качестве меры предосторожности всегда рекомендуется выполнять гидроизоляцию элеваторной ямы независимо от почвенных условий.

Слой капиллярного разрыва

Слои капиллярных разрывов под плитами пола обычно состоят из слоя гранулированного материала толщиной от 6 до 8 дюймов толщиной 3/4 дюйма, зазоры которого различаются для увеличения скорости дренажа. Гранулированный материал служит разрывом капилляров и местом для «хранения» воды до тех пор, пока она не будет поглощена окружающей почвой.

Основы

На рис. 3 представлена ​​общая схема, которая характеризует четыре функции, то есть конструктивную поддержку, экологический контроль, отделку и распределение, поскольку они относятся к элементу ограждения нижнего уровня из плит перекрытия.

Рис. 3. Схема плиты перекрытия

Четыре категории функций, то есть структурная поддержка, экологический контроль, отделка и распределение, расширены в общих чертах для систем перекрытий.

Функции несущей конструкции — Плита перекрытия нижнего ограждения здания должна быть спроектирована таким образом, чтобы выдерживать вертикальные гравитационные нагрузки, направленные вниз, а также любые восходящие нагрузки грунта или гидростатического давления.

Нисходящие вертикальные гравитационные нагрузки возникают из-за собственного веса плиты перекрытия и любых временных нагрузок на человека. Во многих более глубоких конструкциях плита перекрытия также может быть матовой фундаментной плитой, несущей значительные нагрузки на колонны здания и стены.

Плиты перекрытия могут также выдерживать восходящие нагрузки грунта или гидростатического давления. К плите перекрытия может быть приложено повышенное давление грунта в ситуациях, когда она действует как матовый фундамент, а точечные нагрузки здания на фундамент приводят к давлению снизу вверх на плиту перекрытия.

В таких областях, как подполья и незанятые подвальные помещения, конструктивный опорный элемент, включающий бетонную плиту, может не понадобиться. В этих областях все еще может потребоваться выполнение функций экологического контроля.

Функции контроля окружающей среды — Внешняя среда, которой подвергается плита перекрытия, включает в себя нагрузки контроля окружающей среды, такие как температура, влажность, насекомые и почвенный газ. Внутренняя среда, которой подвергается плита перекрытия, включает в себя нагрузки по контролю окружающей среды, такие как тепло и влажность.Производительность системы перекрытий зависит от ее способности контролировать, регулировать и / или уменьшать эти нагрузки, связанные с контролем окружающей среды, на внутреннюю часть плиты перекрытия до желаемых уровней.

Как и в случае систем фундаментных стен, контроль влажности, вероятно, является наиболее важной функцией контроля окружающей среды. Контроль влажности решается с помощью дренажного и барьерного подхода к проектированию. Для случаев с гидростатическим давлением от уровня грунтовых вод первая фаза контроля влажности может быть выполнена с помощью систем откачки и осушения, чтобы искусственно снизить уровень естественных грунтовых вод. Второй компонент системы контроля влажности включает в себя слой капиллярного разрыва из гранулированного заполнителя под плитой пола, позволяющий влаге накапливаться и рассеиваться или откачиваться или сливаться в систему дренажа или отстойника. Во многих ситуациях с плитами перекрытия с низким уровнем грунтовых вод или в сухих условиях слой капиллярного разрыва из гранулированного заполнителя (с выходным дренажем, если требуется) будет контролировать большую часть воды. Может и не потребоваться активная система откачки.

Ключевой вопрос, который остается, заключается в том, следует ли использовать водонепроницаемую мембрану или пароизоляцию под плитой пола.Замедлитель образования пара препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению. Как правило, замедлитель образования пара может быть устранен только на хорошо дренированных участках, где уровень грунтовых вод находится значительно ниже поверхности плиты перекрытия, и при использовании отделки пола, не подверженной миграции пара. Однако большинство строительных норм и правил требует, чтобы между гранулированным дренажем и плитой пола был установлен пароизоляционный агент. Этот слой имеет дополнительное преимущество, сводя к минимуму усадочные напряжения и образование трещин в плите пола за счет уменьшения ограничения усадки.

Гидроизоляционные мембраны необходимы в условиях гидростатического давления или чувствительных к влаге внутренних сред. Гидроизоляционные мембраны обычно наносят на глиняную плиту, отлитую на капиллярный разрыв из гранулированного заполнителя, или на уплотненную землю. Защита гидроизоляционной мембраны от повреждений во время строительства имеет решающее значение. Защита обычно обеспечивается нанесением защитной плиты непосредственно на гидроизоляционную мембрану вскоре после установки мембраны. Детализация гидроизоляции на всех концах и проходах имеет решающее значение.Гидроизоляция верхней стороны плит перекрытия не рекомендуется ни при каких условиях.

Другие условия воздействия окружающей среды могут включать почвенный газ, например радон. Миграцию почвенного газа во внутренние помещения можно контролировать за счет правильного использования и детализации полиэтиленового типа замедлителя пара или гидроизоляционной мембраны. Правильные нахлесты, защита во время строительства и внимание к деталям на всех концах, краях и проходах имеют решающее значение для полного контроля над перемещением почвенного газа.

Функции отделки — В случае систем полов единственная отделка, вызывающая беспокойство, — это внутреннее пространство. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать ковер, плитку или приклеенный пол. Надлежащий контроль нагрузок, связанных с миграцией паров, имеет решающее значение для плиток или приклеенных полов, которые требуют надлежащего сцепления. В некоторых случаях, таких как внутренняя парковка или складское помещение, внутренней отделкой является просто внутренняя поверхность бетонной плиты перекрытия. В других случаях, например в подпольях, отделка может быть замедлителем образования пара.

Функции распределения —Плита пола может содержать распределительные системы, такие как электрические питатели, электронные кабелепроводы, механические трубопроводы или системы отопления.

Приложения

Существует два основных типа отделки цокольного пола, которые различаются требованиями внутреннего пространства и внешней среды:

• Плита перекрытия основания — типовая система
• Плита основания пола — водонепроницаемая система

Плита фундамента — типовая система

Типичная плита перекрытия основания, критерии проектирования которой включают в себя контроль проникновения водяного пара во внутреннее пространство, но не заботятся о гидроизоляции пола основания из-за нагрузок гидростатического давления, можно назвать несовершенной системой барьеров.Компоненты системы включают хорошо уплотненную, но хорошо дренирующую систему капиллярных разрывов из гранулированного заполнителя, размещенную непосредственно на неоткрытой, ненарушенной земле. Система капиллярного разрыва гранулированного заполнителя обеспечивает место для сбора и рассеивания влаги, а также надежную опору для нагрузок на плиты. Между гранулированной дренажной системой и бетонной плитой помещается замедлитель образования паров (см. Описание выше), чтобы минимизировать передачу паров влаги или почвенных газов в занимаемое пространство.Сама бетонная плита перекрытия обеспечивает структурную поддержку нагрузок на пол и подходящую опору для напольных покрытий и отделки.

Плита основания пола — водонепроницаемая система

Типичная плита перекрытия, критерии проектирования которой включают контроль миграции влаги и проникновения водяного пара во внутреннее пространство, может называться водонепроницаемой системой. Компоненты системы включают хорошо уплотненную, но хорошо дренирующую систему капиллярных разрывов из гранулированного заполнителя, размещенную непосредственно на неоткрытой, ненарушенной земле.Система капиллярного разрыва гранулированного заполнителя обеспечивает место для сбора и рассеивания влаги, а также надежную опору для нагрузок на плиты. Чтобы обеспечить прочный основной материал, на который можно нанести гидроизоляционную мембрану, предусмотрена глиняная плита или уплотненный слой земли. В некоторых случаях при значительном гидростатическом давлении или для компенсации строительных нагрузок вместо глиняной плиты используется матовая фундаментная плита. Затем гидроизоляция наносится непосредственно на фундаментную плиту мата и защищается защитной плитой.В этом случае поверх защищаемой гидроизоляционной системы заливается изнашивающаяся плита перекрытия.

Глубокие проходы и кромки

Общим элементом, который является общим для всех зданий, но часто не детализируется полностью или не учитывается при проектировании, являются проходы и кромки. Эти отверстия представляют собой любые отверстия в плитах перекрытия, которые обеспечивают проход для проникновения влаги в здание. Проходки в канализационные трубы, входы в водопровод, дренажные бассейны в плите перекрытия или рукава для электричества, газа или связи — все это обычные проходы, как правило, со своей собственной конструкцией или подробными характеристиками. Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Края плит тоже нужно сделать паронепроницаемыми / водонепроницаемыми.

Когда поднимающийся уровень грунтовых вод часто соприкасается с нижней частью плиты на уклоне, может потребоваться рассмотреть возможность установки системы дренажных плит из параллельных, перфорированных дренажных плиточных труб или сетки из таких трубопроводов для отвода поднимающейся воды и поддержания уровень грунтовых вод ниже плиты на уклоне путем откачки дренажного поддона плитки от здания.

Изоляционные и компенсирующие муфты

Изолирующие соединения компенсируют незначительные перемещения между элементами конструкции и / или приспособлениями, проникающими сквозь них или вокруг них. Как первичное, так и дублирующее уплотнения эффективны как средство уменьшения утечки. Также хорошо поднять профиль плиты. Как и в случае с компенсационными швами, детализация уклона бетона или уклона на изоляционных швах для предотвращения прямого накопления переходной влаги также очень эффективна. Те же правила, касающиеся материала дренажной решетки или продолжения пути потока от стыков к дренажным бассейнам, следует учитывать в процессе проектирования.

Общее правило, применяемое для поддержания герметичности систем герметика, заключается в том, чтобы убедиться, что системы отвода влаги или дренажа правильно установлены и подключены к слоям земляного полотна. Устранение возможности накопления водяного напора на всех системах уплотнения стыков считается основной функцией дополнительных дренажных систем.

Механические сливы в полу и насосные системы

Трапы в перекрытиях в плитах перекрытия требуют соответствующей конструкции для обратных клапанов или специальной обработки для обеспечения пропускной способности, в зависимости от использования конструкции. Там, где установлены отстойники, необходимы специальные обратные водяные клапаны или клапаны обратного давления для предотвращения обратного потока. Применение или установка насосных агрегатов и определенных отстойников требует надлежащей координации и эффективной обработки сливной системы, чтобы избежать утечки через механические отверстия.

Детали

Следующие детали можно загрузить в формате DWG или просмотреть в Интернете в DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательного мнения или рекомендации автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и соответствующая информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.

Плита под уклоном — водонепроницаемая система (деталь 1.3.2) DWG | DWF | PDF

Возникающие проблемы

Информацию о возникающих проблемах см. В разделе «Общий обзор».

Стандарты

Существует большое количество стандартов, касающихся кровельных систем. ASTM разработало большинство из них. Стандарты ASTM обычно относятся к методам испытаний (лабораторным и полевым) и стандартам на продукцию. Однако есть несколько руководств по дизайну и применению:

Дополнительные ресурсы

WBDG

Продукты и системы

См. Соответствующие разделы в соответствующих спецификациях руководства: Unified Facility Guide Specifications (UFGS), VA Guide Specifications, Federal Guide for Green Construction Specifications, MasterSpec®

Публикации

Ресурсы, включая тексты, руководства и веб-страницы, см. В разделе «Общий обзор».

ПРИМЕЧАНИЕ. Фотографии, рисунки и рисунки были предоставлены первоначальным автором, если не указано иное.

Бетонные плиты перекрытия | Журнал Concrete Construction

Качественная конструкция пола включает хорошее уплотнение земляного полотна, плиты одинаковой толщины, бетон с низкой оседанием, прямые линии переборок и контрольные пропилы, расстояние между которыми от 24 до 30 раз превышает толщину плиты.

Распространенных ошибок при строительстве бетонных плит перекрытия можно избежать с помощью надлежащей подготовки основания, конструкции смеси, укладки, отделки и отверждения.При правильном выполнении этих действий владелец может рассчитывать на привлекательное долговечное изделие.

Стандартная толщина бетонной плиты перекрытия в жилищном строительстве составляет 4 дюйма. Рекомендуется от пяти до шести дюймов, если бетон будет время от времени подвергаться тяжелым нагрузкам, например, от домов на колесах или мусоровозов.

Для подготовки основания вырежьте уровень земли на нужную глубину, чтобы учесть толщину плиты. Удалите весь органический материал и большие твердые предметы, такие как камни и корни деревьев, на глубину не менее 4 дюймов.Если необходимо наращивание уклона, используйте гравий или песчаный грунт и уплотните окончательное основание с помощью виброплиты или аналогичного устройства. Кромки могут быть из любого прямого материала, который можно закрепить на месте. Подумайте о пластиковых или металлических формах, если нет ровных пиломатериалов. Перед установкой опалубки установите линию веревки с помощью колышков или бетонных досок, чтобы установить квадратную отметку уровня.

Что касается бетонной смеси, она должна соответствовать требованиям прочности на сжатие (обычно 3000 фунтов на квадратный дюйм) без мер, вызывающих чрезмерную усадку.Поскольку вода увеличивает усадку и растрескивание, для достижения желаемой осадки предпочтительнее использовать пластификатор. Также рассмотрите возможность включения волокон для предотвращения растрескивания при пластической усадке. Для наружных плит, подверженных воздействию морозной погоды или химикатов для борьбы с обледенением, может потребоваться более высокая прочность и увлеченный воздух. В случае сомнений обратитесь к поставщику бетона за рекомендуемой смесью.

Всегда избегайте добавления воды на стройплощадке свыше 1–2 галлонов на кубический ярд. Если дополнительная осадка действительно необходима, спросите водителя автобетоносмесителя, сколько воды можно добавить, не допуская отклонения бетона от спецификации.

Распределите бетон вокруг плиты как можно ближе к его окончательному положению, а затем сгребите его на место. Уплотняйте смеси с низкой осадкой с помощью ручного вибратора или виброрейки. Закончите с минимальным усилием и движением терки, необходимым для получения гладкой поверхности.

Создайте контрольные швы на расстоянии не более чем в 24–30 раз больше толщины плиты и не более 15 футов по ширине и длине плиты, вдавливая инструмент для нарезания канавок глубиной 1 дюйм в поверхность.Расстояние между стыками более 15 футов требует использования устройств передачи нагрузки, таких как дюбели или дюбели. Для плит, для которых требуется большое расстояние между стыками или отсутствие стыков, рекомендуется стальная арматура. Это увеличит вероятность случайного растрескивания, но будет плотно удерживать трещины, чтобы обеспечить хорошие структурные характеристики.

Правильные условия отверждения имеют решающее значение, и метод отверждения необходимо применять, как только готовая поверхность сможет сопротивляться повреждениям. Бетон не должен замерзать или высыхать.Нанесите на поверхность отвердитель или обеспечьте соответствующее влажное отверждение. Если есть риск замерзания, накройте плиту изолятором, например изолирующими одеялами или 4-дюймовым слоем соломы, который утяжеляют, чтобы она не сдулась. Оставьте изолятор на месте до тех пор, пока бетон не достигнет прочности не менее 500 фунтов на квадратный дюйм. Обычно это происходит в течение нескольких дней.

— Питер Вандерверф — президент Building Works Inc. (www.buildingworks.com), консалтинговой фирмы, которая помогает компаниям внедрять новые строительные продукты.Терри Коллинз (Terry Collins) — инженер по бетонным конструкциям в Portland Cement Association (www.cement.org), которая продвигает использование бетона и других продуктов на основе цемента.

Дополнительная информация о бетонных перекрытиях

% PDF-1. 6 % 191 0 объект> endobj xref 191 240 0000000016 00000 н. 0000005657 00000 н. 0000005836 00000 н. 0000005862 00000 н. 0000005903 00000 н. 0000006031 00000 н. 0000006458 00000 п. 0000006484 00000 н. 0000006595 00000 н. 0000006691 00000 н. 0000006786 00000 н. 0000006881 00000 п. 0000006977 00000 н. 0000007073 00000 н. 0000007169 00000 н. 0000007265 00000 н. 0000007361 00000 н. 0000007457 00000 н. 0000007553 00000 п. 0000007649 00000 н. 0000007744 00000 н. 0000007840 00000 п. 0000007936 00000 п. 0000008031 00000 н. 0000008126 00000 н. 0000008220 00000 н. 0000008314 00000 н. 0000008409 00000 п. 0000008504 00000 н. 0000008599 00000 н. 0000008695 00000 н. 0000008790 00000 н. 0000008886 00000 н. 0000008982 00000 п. 0000009078 00000 н. 0000009174 00000 п. 0000009270 00000 п. 0000009365 00000 н. 0000009460 00000 н. 0000009556 00000 п. 0000009652 00000 п. 0000009746 00000 н. 0000009841 00000 п. 0000009936 00000 н. 0000010031 00000 п. 0000010126 00000 п. 0000010221 00000 п. 0000010316 00000 п. 0000010411 00000 п. 0000010505 00000 п. 0000010599 00000 п. 0000010693 00000 п. 0000010788 00000 п. 0000010883 00000 п. 0000010978 00000 п. 0000011073 00000 п. 0000011168 00000 п. 0000011263 00000 п. 0000011358 00000 п. 0000011452 00000 п. 0000011546 00000 п. 0000011637 00000 п. 0000011797 00000 п. 0000011825 00000 п. 0000011852 00000 п. 0000011918 00000 п. 0000012905 00000 п. 0000012999 00000 н. 0000013892 00000 п. 0000013984 00000 п. 0000014149 00000 п. 0000014212 00000 п. 0000015186 00000 п. 0000016143 00000 п. 0000017057 00000 п. 0000017147 00000 п. 0000018059 00000 п. 0000018148 00000 п. 0000019147 00000 п. 0000020102 00000 п. 0000020268 00000 п. 0000020479 00000 п. 0000020671 00000 п. 0000020958 00000 п. 0000021011 00000 п. 0000021082 00000 п. 0000021177 00000 п. 0000021292 00000 п. 0000021387 00000 п. 0000021465 00000 п. 0000021630 00000 н. 0000021705 00000 п. 0000021801 00000 п. 0000021943 00000 п. 0000022017 00000 н. 0000022125 00000 п. 0000022280 00000 п. 0000022359 00000 п. 0000022446 00000 п. 0000022600 00000 п. 0000022679 00000 п. 0000022773 00000 п. 0000022923 00000 п. 0000022992 00000 п. 0000023065 00000 п. 0000023217 00000 п. 0000023298 00000 п. 0000023392 00000 п. 0000023519 00000 п. 0000023593 00000 п. 0000023689 00000 п. 0000023856 00000 п. 0000023950 00000 п. 0000024004 00000 п. 0000024094 00000 п. 0000024242 00000 п. 0000024319 00000 п. 0000024372 00000 п. 0000024464 00000 п. 0000024608 00000 п. 0000024704 00000 п. 0000024757 00000 п. 0000024849 00000 п. 0000024980 00000 п. 0000025069 00000 п. 0000025121 00000 п. 0000025224 00000 п. 0000025350 00000 п. 0000025453 00000 п. 0000025507 00000 п. 0000025609 00000 п. 0000025697 00000 п. 0000025751 00000 п. 0000025803 00000 п. 0000025955 00000 п. 0000026007 00000 п. 0000026137 00000 п. 0000026189 00000 п. 0000026331 00000 п. 0000026383 00000 п. 0000026525 00000 п. 0000026577 00000 п. 0000026716 00000 п. 0000026768 00000 н. 0000026908 00000 н. 0000026960 00000 п. 0000027073 00000 п. 0000027125 00000 п. 0000027270 00000 п. 0000027322 00000 п. 0000027446 00000 н. 0000027498 00000 п. 0000027618 00000 п. 0000027670 00000 п. 0000027718 00000 п. 0000027771 00000 п. 0000027866 00000 н. 0000027919 00000 п. 0000027965 00000 н. 0000028018 00000 п. 0000028116 00000 п. 0000028169 00000 п. 0000028346 00000 п. 0000028399 00000 п. 0000028521 00000 п. 0000028574 00000 п. 0000028716 00000 п. 0000028769 00000 п. 0000028816 00000 п. 0000028870 00000 п. 0000028969 00000 п. 0000029022 00000 н. 0000029165 00000 п. 0000029219 00000 п. 0000029401 00000 п. 0000029455 00000 п. 0000029554 00000 п. 0000029607 00000 п. 0000029654 00000 п. 0000029763 00000 п. 0000029858 00000 п. 0000029941 00000 н. 0000030030 00000 п. 0000030120 00000 п. 0000030216 00000 п. 0000030311 00000 п. 0000030398 00000 п. 0000030497 00000 п. 0000030581 00000 п. 0000030671 00000 п. 0000030750 00000 п. 0000030878 00000 п. 0000030962 00000 п. 0000031051 00000 п. 0000031133 00000 п. 0000031235 00000 п. 0000031354 00000 п. 0000031453 00000 п. 0000031595 00000 п. 0000031755 00000 п. 0000031857 00000 п. 0000031937 00000 п. 0000032048 00000 н. 0000032180 00000 п. 0000032312 00000 п. 0000032415 00000 п. 0000032520 00000 н. 0000032628 00000 п. 0000032717 00000 п. 0000032822 00000 н. 0000032924 00000 п. 0000033022 00000 п. 0000033144 00000 п. 0000033242 00000 п. 0000033394 00000 п. 0000033498 00000 п. 0000033606 00000 п. 0000033730 00000 п. 0000033853 00000 п. 0000033981 00000 п. 0000034093 00000 п. 0000034188 00000 п. 0000034299 00000 п. 0000034389 00000 п. 0000034486 00000 п. 0000034576 00000 п. 0000034667 00000 п. 0000034750 00000 п. 0000034853 00000 п. 0000034941 00000 п. 0000035024 00000 п. 0000035124 00000 п. 0000035206 00000 п. 0000035288 00000 п. 0000035370 00000 п. 0000035464 00000 п. 0000035547 00000 п. 0000035638 00000 п. 0000035694 00000 п. 0000005096 00000 н. трейлер ] >> startxref 0 %% EOF 430 0 obj> поток xb«f` l

Пределы спецификаций для размера укладки плиты на уровне

Графики строительства и экономика подрядчика обычно требуют укладки бетона от 10 000 до 20 000 квадратных футов или от 30 000 до 50 000 квадратных футов при использовании лазерной стяжки.На этом рисунке показана заливка площадью 300 000 квадратных футов, которая была завершена в течение 24 часов в одном месте бетонирования.

Некоторые разработчики ограничивают площадь единовременного размещения бетонных плит на земле от 2 000 до 5 000 квадратных футов, но спецификации иногда устанавливают очень строгий предел одиночного размещения в 900 квадратных футов (панель размером 30 x 30 футов). Основное обоснование этих ограничений — вера в то, что они уменьшают растрескивание при усадке, позволяя некоторой усадке произойти перед следующим размещением. Однако нет никаких документов ACI, подтверждающих это рассуждение. Фактически, ACI 302 заявлял с 1980 года, что эта концепция ограниченного размера размещения не дала никаких лучших результатов по усадке, является более дорогостоящей и добавляет время к графику. Документы ACI обсуждаются ниже.

ACI Concrete Craftsman Series: плиты на земле

ACI использует CCS-1 (10) «Серия мастеров по бетону: плиты на земле» в качестве учебного пособия для сертификации отделочников плоских работ. В этом руководстве говорится, что «размещение плит на земле может варьироваться от очень маленьких до более 50 000 квадратных футов за одно размещение.Графики строительства и экономика подрядчика обычно диктуют ежедневную укладку бетона площадью от 10 000 до 20 000 квадратных футов, если не используется колесная стяжка с лазерным управлением, и в этом случае возможна ежедневная укладка от 30 000 до 50 000 квадратных футов ». В руководстве также перечислены« Факторы ». учитывать при определении подходящего размера размещения ». Уменьшение усадки или растрескивания при усадке не указано как фактор, который следует учитывать при определении подходящего размера размещения.

ACI 302 Руководство для бетонных перекрытий и перекрытий

ACI 302 заявила о своем возражении против размещения небольших плит как способа минимизировать усадку стыков в 1980 году.Те же положения и возражения были снова высказаны в изданиях 1989, 1996 и 2004 годов. ACI 302 придерживался этого возражения против небольших размеров размещения более 30 лет. И хотя разработчики часто ссылаются на ACI 302 в контрактных документах, они не используют часть документа для разработки спецификаций. См. Врезку «Рекомендации по последовательности размещения» для получения информации о положениях ACI 302.1R-04.

ACI 302 также включает 11 различных рекомендаций в качестве передовых методов, помогающих ограничить растрескивание при усадке.Обратите внимание, что ограничения размера места размещения нет в списке.

«Таким образом, усадка при высыхании бетона, содержащего водоредукторы, все равно может вызвать неприглядное растрескивание, если не используются следующие передовые методы:

1. Суженные суставы не слишком далеко друг от друга;
2. Достаточно глубокие суженные суставы;
3. Растянутые стыки достаточно рано распилены;
4. Плиты, не имеющие прочного закрепления по периметру за счет крепления бетонных перекрытий или плит к фундаментным стенам или другим сооружениям или путем привязки арматуры к фундаментам, пристаням и наклонным стенам;
5. Изоляционные швы вокруг колонн;
6. Соединение или дополнительная арматурная сталь, расположенная по диагонали к входящим углам;
7. Смеси бетонные необходимой прочности с соответствующим количеством цемента и воды, а также смеси, не содержащие каких-либо ингредиентов, таких как заполнители или добавки, с высокими усадочными характеристиками;
8. Правильное отверждение;
9. Плиты, не скованные колеями или неровным основанием и изменениями толщины плиты;
10. Прекращено усиление швов, что способствует раскрытию швов; и
11. Плиты, отлитые на основании с низким коэффициентом трения, например, мелкозернистый щебень. Это обеспечит гладкую поверхность, по которой плита может скользить.

ACI 360R-10 Руководство по проектированию перекрытий на земле

ACI 360R-10 обсуждает конструкцию неармированных бетонных плит и стремление контролировать усадочные трещины. Обратите внимание, как показано ниже и подчеркнуто подчеркиванием, потенциал усадки, а не размер размещения, определяет расстояние между стыками.

«Контроль эффектов усадки при высыхании имеет решающее значение для характеристик неармированных бетонных плит.Две основные цели конструкции неармированной плиты на грунте — избежать образования случайных трещин вне стыков и поддержать адекватную стабильность стыков. Ожидаемая динамическая нагрузка плиты определяет ее толщину и требования к передаче сдвига в поперечном шве, тогда как соображения усадки определяют максимальное расстояние между стыками «.

Подобно ACI 302, ACI 360 также предоставляет рекомендации по уменьшению эффекта усадки и скручивания плит. Обратите внимание, что нет рекомендаций по ограничению размера места размещения.

«Соответствующие конструктивные и технические условия могут уменьшить растрескивание и скручивание при усадке. Такие положения должны включать:

• Относительная усадка различных бетонных смесей;
• Вид и расположение арматуры;
• Трение основания;
• Плоскостность бетона;
• Проницаемость;
• Толщина плиты;
• Ограничители усадки;
• Расположение усадочных швов пропила; и
• Правильно спроектированные системы пароизоляции / барьера и агрегатных фильтров «.

ACI 301-10 Технические условия на конструкционный бетон

ACI 301-10 «Технические условия на конструкционный бетон» добавил новый раздел, посвященный промышленным перекрытиям. В этот раздел включены минимальные стандартные технические условия для плит перекрытий промышленного назначения с опорой на землю. Несмотря на то, что включены положения об усадке бетона, максимальном расстоянии между стыками, а также сведения об изоляционных, конструкционных и усадочных стыках, в спецификации не ограничивается размер укладки. Для спецификации требуется только представление, показывающее степень каждого размещения, последовательность размещения и график для каждого размещения.

Избегайте ограничений по размеру размещения

Если спецификации включают ограничения на размер места размещения, исключите их из ставки. В качестве альтернативы в ставке укажите цену для указанных небольших размеров размещения и учитывайте влияние на график. Тогда Владелец ясно увидит увеличенную стоимость и расширенный график в результате этого пункта спецификации. И без компенсационных выплат.

Номера FF и FL — ровность и ровность пола

F-номера предоставляют архитекторам и подрядчикам метод определения ровности и уровня бетонной плиты перекрытия.Они рассчитываются с использованием стандартов, изложенных в ASTM E1155, который является стандартным методом испытаний для определения плоскостности пола F _F и F _L числами ровности пола . Американский институт бетона указывает допустимые диапазоны плоскостности и ровности в ACI 302. 1, Guide for Concrete Floor and Slab Construction . Архитектурные спецификации будут определять допустимые номера FF и FL для проекта, поэтому архитекторы должны понимать ограничения установки бетонных плит.

История определения ровности и ровности бетонного пола

По традиции, бетонные полы должны иметь отклонение менее 1/8 дюйма на 10 футов. Это измерялось путем укладки 10-футовой линейки на готовый пол и измерения наибольшего зазора ниже линейки. Этот метод сработал достаточно. хорошо в течение десятилетий. Однако этот метод также оказался ненадежным и подвержен ошибкам, поскольку никакие два человека никогда не получат одно и то же измерение. Кроме того, с помощью оборудования, доступного в прошлом, редко достигалось 1/8 дюйма более 10 футов. .

С появлением в 1970-х годах многоярусных и узкопроходных складов стало более важным иметь более плоские бетонные полы, чем раньше. Более современные складские технологии, такие как домкраты для воздушных поддонов, и новые технологии, разработанные для телестудий, с тех пор создали потребность в еще более плоских полах. По мере развития технологий требовались очень плоские и суперплоские полы.

В 1979 году компания Allen Face разработала систему номеров F, официально названную системой нумерации профилей лицевого пола , которая позже была формализована в национальных стандартах ASTM E1155 и ACI.Позже он разработал прибор для измерения профилей пола Dipstick ^® и F-Meter ^® , инструменты, необходимые для проведения более точных измерений, чем метод линейки.

Новые F-числа более точны, чем измерения, проводимые линейкой, поскольку профилирующие машины измеряют каждую ногу в нескольких перпендикулярных направлениях при измерении ровности пола. Для больших плит требуются сотни измерений для достижения чисел F _F и F _L — на каждую 1000 квадратных футов бетонной плиты выполняется 34 измерения.Собранные измерения затем вводятся в математическую формулу для получения общих F-чисел. Хотя вполне вероятно, что два человека получат разные измерения при использовании метода линейки, два человека, использующие современные измерительные приборы, должны иметь очень похожие F.

Уровень пола (F _L )

Номера

F _L предоставляют информацию о ровности бетонного пола. Выровненность показывает, насколько готовый пол соответствует предполагаемому уклону, указанному в проектной документации.Перепад высот измеряется каждые 10 футов в течение 72 часов после укладки бетона, и эти измерения вводятся в расчет для определения уровня пола (F _L ). Более высокие числа F _L указывают на более ровный этаж, и числа линейны, поэтому F _L из 50 в два раза выше уровня, чем F _L из 25.

Важно отметить, что номера F _L обычно применяются только к плитам, которые размещаются на уровне земли. Повышенные бетонные плиты являются проблематичными, поскольку эти плиты имеют тенденцию иметь выпуклость, встроенную в конструкцию и перекрытия, как правило, SAG после того, как поддержка постановка удаляется.Поэтому номера F _L указываются только на возвышенных плитах, когда измерения производятся до удаления берегов и форм, а плита не имеет изгиба. В случае приподнятого перекрытия с изгибом, F _L , структурная плита должна быть помещена первой (отклоняясь до своей окончательной формы), а затем завершена отделочная плита, которая измеряется для уровня ровности пола.

Плоскостность пола (F _F )

F _F Цифры показывают плоскостность пола, или насколько близок пол к плоскому.Другими словами, ровность пола — это статистическое измерение того, насколько волнистым или ухабистым является бетонный пол, и учитывает амплитуду (высоту, если волны) и длину волны (расстояние между волнами по горизонтали). Перепады высот измеряются на каждую ногу в течение 72 часов после укладки бетона, и формула определяет размер F _F . Как и в случае с F _L , размеры являются линейными, и более высокие числа соответствуют более плоскому полу. Например, пол с размером F _F , равным 60, в два раза более плоский, чем пол с F _F , равным 30.

F _{Номера F} могут быть приняты для перекрытий на уровне земли, а также для плит на возвышении. Ровность пола, как правило, очень важна для помещений, где оборудование должно быть установлено идеально ровно — в таких помещениях, как телевизионные студии, склады, в которых используются домкраты для воздушных поддонов, и в некоторых исследовательских лабораториях требуются полы более плоские, чем типичная бетонная плита.

Поскольку старый метод измерения заключался в измерении наибольшего дефекта вдоль 10-футовой линейки, полезно понимать, как числа линейки переводятся в F _F .Кроме того, архитекторам и владельцам полезно визуализировать, насколько волнистыми или неровными могут быть разные значения F _F . Интересно, что большинство плит, размещенных за последние 50 лет, попадают в диапазон F _F 15 и F _F 35. Имейте в виду, что нет прямой корреляции между числами F _F и старыми числами линейной линейки, но эти значения дают общую оценку:
F _F 25 будет иметь один дефект 1/4 дюйма на длине 10 футов
F _F 50 будет иметь один дефект 1/8 дюйма на длине 10 футов
F _F 100 будет иметь один дефект 1/16 дюйма на расстоянии 10 футов

Классификация бетонных полов по плоскостности и ровности

Специалисты по бетону используют специальную терминологию для классификации ровности и ровности пола. Согласно ACI 117, бетонные полы с произвольным движением подразделяются на следующие категории. Имейте в виду, что выравнивание используется только при укладке плиты на уровне грунта.

Классификация	Заданная общая плоскостность (SOF F )	Заданный общий уровень (SOF L )
Обычный	20	15
Умеренно плоский	25	20
Плоский	35	25
Очень плоский	45	35
Супер плоский	60	40

Суперплоские полы требуют специальных навыков и оборудования, и их следует использовать только для самых важных бетонных полов в специализированных программах, таких как телевизионные студии.Суперплоские полы также могут иметь F _F 100 и F _L 50, но они предназначены для установок с определенным движением (с одним направлением движения), таких как узкопроходные склады, в отличие от этажей со случайным движением. что стандарт ACI 117 охватывает.

Допустимые номера F _F и F _L в зависимости от использования

Часто перед архитекторами возникает вопрос: «Насколько плоскими должны быть бетонные полы в моем проекте?» Это очень сложный вопрос, и архитекторы иногда могут слишком осторожно ошибаться и указывать полы более плоские, чем необходимо, что может увеличить стоимость проекта клиента.Хорошая новость заключается в том, что процедуры и оборудование значительно улучшились за последние 20 лет, и полы, как правило, становятся намного более плоскими, чем были, без особых дополнительных затрат.

Согласно публикации Американского института бетона ACI-302.1, следующие значения F _F и F _L являются приемлемыми в зависимости от перечисленных применений. Учтите, что значения F _L применимы только к плитам на уклоне.

Использование	Плоскостность пола (F F )	Уровень пола (F L )
Некритические помещения, механические помещения, подсобные помещения, парковка, участки для приема толстослойной плитки	Факс Факс 20	Ф Л 15
Общий офис, легкая промышленность, ковровое покрытие	Факс Факс 25	Ф Л 20
Общие складские полы, площадки для приема тонкослойной плитки, лаборатории	Факс Факс 30-35	Ф Л 20-25
Склады с надувными поддонами, катки	Факс Факс 45	Ф Л 35
Киностудии и телестудии	Ж Ж > 50	F L > 50

Как указать ровность бетонного пола

Технические характеристики бетонного пола

включают раздел в пределах Часть 3 — Исполнение для Отделка . Часть этого раздела включает допустимые допуски для бетонных полов. Допуски также могут быть разбиты по типу программы; например, спецификация может определять один набор допусков для пола склада, другой набор допусков для телевизионной студии и третий набор допусков для офисных помещений в целом.

В рамках программных допусков будут предоставлены два набора значений: заданные общие значения (SOV) для F _F и F _L , а также минимальные локальные значения (MLV) для F _F и F _L .

Заданные общие значения предоставляет критерии для всего проекта посредством средних значений F _F и F _L для всех бетонных полов в проекте.

Минимальные локальные значения обеспечивают критерии минимально допустимых значений F _F и F _L для каждой секции бетона, уложенной (или для каждой «заливки») в проекте. Показания MLV могут быть записаны для отдельного этажа, или несколько показаний MLV могут быть сняты на большом этаже, состоящем из нескольких секций («заливок»). Критерии минимального местного значения часто будут ниже (менее плоские / ровные), чем заданные общие значения, чтобы допустить погрешность во время укладки бетона.

Спецификации также будут определять, когда и где следует проводить измерения — это часто достигается путем ссылки на ASTM E1155, Стандартный метод испытаний для определения плоскостности пола F _F и F _L номера уровня пола . Как правило, измерения следует проводить, когда бетон готов принять пешеходное движение, но ASTM E1155 требует, чтобы испытания были завершены в течение 72 часов после укладки.Кроме того, перед снятием опалубки с плиты проводятся испытания.

Спецификации также могут определять порядок ремонта полов, не соответствующих техническим требованиям. В общем, шлифовка пола только усугубит ситуацию. Гидроизоляционные или самовыравнивающиеся смеси могут помочь исправить полы, если бетон не будет обнажаться. Наихудшего сценария удаления пола, не отвечающего техническим требованиям, и его замены обычно избегают из-за графика и финансовых последствий. Однако владелец может принять решение о получении финансовой компенсации от подрядчика, если он решит принять этаж, не отвечающий требованиям.Архитекторы должны понимать значения F _F и F _L , чтобы они могли посоветовать своим клиентам уровень плоскостности, требуемый программой, а также, чтобы они могли дать совет по приемлемой плоскостности в реальном времени и методам исправления, если это необходимо.

Дополнительная литература

У Face Company есть ответы на 40 наиболее часто задаваемых вопросов о F-числах, которые написаны для подрядчиков, но также полезны для архитекторов и специалистов, если вы хотите более подробно рассказать о F _F и F _L номера.

Профиль

NZCS способствует обмену отраслевыми знаниями, участвует в разработке бетона и строительства и обеспечивает основу для построения ценных деловых сетей в Новой Зеландии и за рубежом. Мы будем приветствовать ваше членство и участие в этой давней, уважаемой и высоко ценимой отраслевой организации.

Цели и деятельность

Новозеландское бетонное общество — это некоммерческая организация, члены которой извлекают выгоду из своих совместных взносов.Он нацелен на то, чтобы объединить богатый опыт своих членов и представить его в форме семинаров, технических публикаций и конференций для улучшения бетонной и строительной промышленности в целом. NZCS — образованное общество, ориентированное на техническое совершенство и не подверженное никаким внешним коммерческим интересам.

Новозеландское бетонное общество находится в уникальном положении, чтобы обеспечить форум для обмена знаниями и опытом между членами и для распространения этой информации на благо бетонной и строительной промышленности в целом.Цели и мероприятия:

Обеспечить форум для обсуждения его членами вопросов, относящихся к целям Общества. Представительство отрасли от имени членов обеспечивается Советом NZCS. Этот орган включает в себя широкий круг представителей отрасли, которые привержены продвижению хорошего бетонного строительства и развитию отраслевых сетей. Совет будет устанавливать и поддерживать отношения с соответствующими местными, национальными и международными органами, если это будет способствовать достижению целей NZCS.

Присоединяйтесь и поддерживайте связь с другими организациями, имеющими аналогичные или родственные интересы. Интересы NZCS во многом взаимосвязаны с отраслевыми группами, такими как Ассоциация цемента и бетона Новой Зеландии, Ассоциация готовых бетонных смесей Новой Зеландии, Ассоциация бетонных кладок Новой Зеландии, Ассоциация мастеров строительства Новой Зеландии и Сборная Новая Зеландия. Это мощная сеть отраслевых групп, и эффективная связь и партнерство с этими другими организациями может только укрепить позиции бетона на рынке и расширить уровень знаний.Зарубежные аффилированные организации: Международная федерация бетона (fib), Американский институт бетона (ACI) и Австралийский институт бетона (CIA).

Поддерживать и, при необходимости, проводить учебные курсы и семинары. NZCS участвует и способствует обучению на всех уровнях бетонной строительной отрасли. Он помогает выявлять инновации, которые могут улучшить нашу отрасль, и области, требующие внимания. NZCS принимал участие в таких семинарах, как «Бетон для инженеров», «Строительство промышленных полов», «Качественный бетон — успешное управление», «Прочность бетона и технические характеристики» и «Специальные бетоны».Он сотрудничает с другими отраслевыми группами для проведения этих семинаров, и они структурированы так, чтобы помогать дизайнерам и практикам. Кроме того, NZCS имеет соглашения с ACI и CIA, которые позволяют ему получать такие преимущества, как заранее подготовленные семинары, ссылки на веб-сайты и взаимные права участников на технические публикации и регистрации на конференции. Курсы и семинары, как правило, дают право на получение кредитов для продолжения профессионального развития IPENZ.

Распространение информации о предварительно напряженном и армированном сборном и литом бетоне и родственных материалах.NZCS связан с регулярной программой функций, включая технические встречи, семинары и конференции. Информационный бюллетень NZCS раз в два месяца рассылается всем членам по электронной почте, чтобы сообщить им об основных интересующих вопросах. Также предоставляется бесплатная подписка на «бетон» (ежеквартальный информационный бюллетень Ассоциации цемента и бетона), который содержит информацию по различным вопросам, связанным с конкретной отраслью. На международном уровне NZCS поддерживает долгосрочные отношения с Международной федерацией бетона (fib) и ACI.Благодаря этой принадлежности Общество имеет доступ к публикациям и возможность вступать в международные комитеты в качестве консультантов или членов-корреспондентов.

Поощрять исследования и способствовать разработке новых методов проектирования, строительства, технического обслуживания и ремонта. Общество продвигает НИОКР, способствует академическим исследованиям и ежегодно предоставляет стипендии для обучения.

Участвовать в разработке соответствующих стандартов, кодексов практики и спецификаций.Приглашения к участию и комментариям по конкретным и другим связанным стандартам принимаются от NZCS и его членов.

Обеспечьте канал для обсуждения с правительством, правительственными ведомствами или другими организациями. Вместе с CCANZ и другими отраслевыми группами NZCS может участвовать в решении ключевых политических вопросов.

Concrete Conference and Concrete Awards

Ключевым мероприятием в календаре событий NZCS является ежегодная конференция по бетону. Эта конференция позволяет как членам, так и нечленам участвовать во всем спектре деятельности NZCS с широким участием отрасли.К делегатам конференции приглашаются всемирно известные основные докладчики. Представлен широкий спектр технических документов по проектам, дизайну, методологиям, материалам, инновационным технологиям и НИОКР. Эта конференция — отличная возможность принять участие в профессиональном развитии и пообщаться с ключевыми людьми отрасли.

Каждые два года NZCS приглашает заявки на Concrete Awards. В их число входят награды Concrete, Monte Craven Architectural Building, Infrastructure, Residential, Landscaping и Technology Concrete Awards. Это возможность для промышленности аплодировать превосходству в бетонном строительстве, и награды вручаются на Concrete Conference. Эти престижные награды активно оспариваются и обеспечивают заслуженное признание выдающихся достижений в области развития бетонной практики в области проектирования, строительства, восстановления или исследований.

Бетонная плита перекрытия гаража — конструкция, толщина и стоимость

Процесс строительства плиты перекрытия гаража включает в себя подготовку основания, установку опалубки, укладку арматуры, заливку, уплотнение, отделку и выдержку бетонной плиты.

Рис. 1: Готовая плита пола гаража из бетона.

В этой статье мы обсудим процесс строительства, толщину и стоимость плиты перекрытия гаража.

Строительство плиты перекрытия гаража

1. Подготовка базы

Для укладки плиты перекрытия гаража важно иметь прочное и ровное основание. Неровное или неплотное основание приведет к прогибу плиты и образованию трещин. Если основной грунт должен быть заполнен, необходимо обеспечить надлежащее уплотнение, чтобы избежать неравномерного оседания.

Хорошо иметь 40-миллиметровую бетонную основу из заполнителя на почве, на которой может быть размещена арматура. Плита толщиной 6 дюймов весит всего около 75 фунтов на квадратный фут, а временные нагрузки (транспортные средства) в гараже не превышают 50 фунтов на квадратный фут. Общая максимальная нагрузка на гаражную плиту составляет 125 фунтов на квадратный фут. Даже почва с низким стандартом, такая как ил или глина, легко поддерживает 400 фунтов на квадратный фут.

2. Монтаж опалубки

Опалубка должна быть спроектирована так, чтобы выдерживать такие строительные нагрузки, как давление свежего бетона и вес рабочих и операторов и их машин.Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки.

3. Размещение арматуры

Арматурная сталь, используемая в полу, имеет минимальное количество, так как плита перекрытия полностью опирается на землю. Сталь в плите перекрытия требуется только для удержания плиты на месте и предотвращения появления трещин.

Рис. 2: Размещение арматуры для плиты перекрытия гаража.

4. Укладка бетона

IRC требует, чтобы плиты были построены из бетона с прочностью на сжатие от 2500 до 3500 фунтов на квадратный дюйм, в зависимости от климата.ACI идет дальше и рекомендует бетон на 4500 фунтов на квадратный дюйм для перекрытия гаражей. Для достижения этой прочности водоцементное соотношение должно поддерживаться на уровне 0,5 или меньше, обычно это примерно 5-дюймовый бетон с осадкой.

Бетон заливается в течение 90 минут после смешивания воды. Ручной вибратор используется для обеспечения надлежащего уплотнения и удаления излишков воды с бетонной плиты.

5. Отделка пола гаража

На рынке существует множество вариантов отделки полов, которые используются в гаражах.Самые популярные —

.

1. Эпоксидный пол в гараже
2. Краска для пола в гараже
3. Коврики для пола в гараже
4. Плитка для пола в гараже
5. Полированный бетонный пол.

Рис. 3. Отделка бетонной плиты перекрытия гаража.

6. Отверждение плиты перекрытия гаража

Методы отверждения плит, такие как отверждение в воде; бетон залит; Для обеспечения надлежащего отверждения плиты перекрытия гаража используется распылитель или распылитель тумана.

Толщина плиты перекрытия гаража

Толщина плиты перекрытия гаража зависит от многих факторов, таких как типы нагрузок, воздействующих на плиту, климатические условия, расчетный состав бетона и пролет бетона.

Стандартная толщина плиты перекрытия гаража, используемой во всем мире, составляет 6 дюймов. В зависимости от типа нагрузки, приходящейся на плиту, толщина варьируется —

1. Легкие нагрузки — Для одного-двух легковых или грузовых автомобилей бетон должен иметь толщину не менее четырех дюймов.
2. Средние нагрузки — Если гараж используется для автомобилей среднего размера и / или средних и тяжелых грузовиков, бетон должен быть толщиной шесть дюймов.
3. Тяжелые грузы — Если пол вашего гаража будет видеть постоянное движение тяжелых транспортных средств, рекомендуется укладывать бетон толщиной от шести до восьми дюймов.Кроме того, пол также должен быть обработан и заделан должным образом, чтобы тяжелые грузы, такие как большие грузовики, не вызывали трещин в бетоне.

Стоимость квадратного фута плиты перекрытия гаража

Средняя стоимость строительства плиты перекрытия гаража зависит от многих переменных, таких как размер гаража, толщина плиты, тип отделки пола и местные расходы на оплату труда.

Стоимость плиты перекрытия гаража делится на стоимость бетона, стоимость рабочей силы и стоимость дополнительного верхнего покрытия.

1. Стоимость бетона

В стоимость бетона для плиточного пола гаража включена доставка бетона и любых излишков материала в результате отходов. Она не включает оплату труда, расходные материалы, такие как арматурный стержень, или сборы за разрешение на строительство. Согласно текущим рыночным ценам, средняя стоимость бетона для плиты площадью 400 квадратных футов, типичного размера для гаража на две машины, колеблется от 583 до 637 долларов или от 1,46 до 1,59 доллара за квадратный фут.

2. Затраты на оплату труда

Для плиты площадью 400 квадратных футов человеко-часы, необходимые для отделки бетонной плиты для гаража на две машины, составляют около 13 часов.Стоимость затрат на рабочую силу варьируется в зависимости от части страны, в которой вы живете.

Например, — В Атланте, например, стоимость рабочей силы для установки плиты площадью 400 квадратных футов колеблется от 1,57 до 1,64 доллара за квадратный фут.

В Сан-Франциско установка такой же плиты будет стоить от 2,21 до 2,32 долларов за квадратный фут для рабочей силы.

Общая стоимость квадратного фута

Общая стоимость бетонного пола в гараже, включая бетон, рабочую силу, расходные материалы и оборудование, варьируется от региона к региону из-за географических переменных. Общая стоимость гаража площадью 400 квадратных футов в Сан-Франциско колеблется от 3,91 до 4,28 доллара за квадратный фут и от 3,26 до 3,60 доллара за квадратный фут в Атланте.

* Полы с покрытием

Верхнюю отделку бетонного пола в гараже можно выполнить разными способами, в зависимости от требований клиента. Что касается декоративного эпоксидного покрытия, то средняя стоимость покрытия пола площадью 400 квадратных футов
колеблется от 1,20 до 2,20 доллара за квадратный фут в Атланте, от 1,45 до 2 долларов.72 в Чикаго и от 1,57 до 2,97 долларов в Сан-Франциско, включая рабочую силу, материалы, принадлежности и уборку.

В зависимости от типа покрытия, предпочитаемого заказчиком, к средней стоимости бетона добавляется стоимость работ по нанесению покрытия.

Подробнее: Полированные бетонные полы — процедура изготовления и преимущества

.
