Струбцина угловая – чем она отличается от остальных конструкций? + видео

Струбцина угловая и другие модели этого приспособления относятся к инструментам-помощникам, которые необходимы для фиксаций деталей во время их обработки или для плотного сжатия деталей между собой, например, в процессе склеивания.

Струбцины столярные как пример принципа работы инструмента

Изготавливают столярные струбцины из металла и дерева. Некоторые элементы для нестационарных креплений тоже могут называть струбцинами, но это неверно. Подобное фиксирование имеют мясорубки, настольные лампы, тиски и тому подобное. Главное отличие струбцины в том, что, установив ее на поверхности, работать можно обеими руками, хотя в последнее время появились модели, которые позволяют пользоваться только одной рукой.

Есть тип данных приспособлений, которые называют рычажными. Они отличаются тем, что основаны не только на системе осей, но и рычагов. Часто их называют прижимами или зажимами, а также быстрозажимными устройствами, системами для быстрой фиксации. Надо всего лишь немного приложить усилий, и моментально создается приличная зажимная сила. Для того чтобы быстро зафиксировать деталь, нужно будет только выполнить одно движение – переместить зажимную рукоятку. Состоит простейшая ручная струбцина из основной рамы или скобы и подвижных элементов с зажимами, это может быть либо винт, либо рычаг. Его цель – не только фиксация подвижной части, но и регулировка силы сжатия.

Главное отличие различных моделей струбцин заключается в их механизме. Поэтому часто выделяют такие классы:

  • винтовая;
  • монтажная;
  • угловая;
  • быстрозажимная;
  • ручная.

Выбирая данный инструмент, надо обращать внимание на рабочий ход, а также на расстояние, на которое могут раздвигаться элементы-фиксаторы. Самыми практичными являются те приспособления, которые имеют наибольшие перечисленные показатели. С большими параметрами можно использовать в работе более крупные детали, размеры могут варьироваться в разных моделях от 20 до 350 мм. Теперь скажем несколько слов о каждой разновидности струбцин.

Струбцина угловая и другие конструкции – краткая характеристика

Винтовые приспособления отличаются тем, что у них имеется винт, а рукоятка имеет T-образный вид. Во время поворота рукоятки губки начинают сжиматься, при вращении в обратную сторону – разжиматься. Такие струбцины часто применяют для фиксации труб в работе с сантехническими приборами. Угловая струбцина используется для поддержки заготовок изделий под прямым углом. Это могут быть самые разные слесарные работы. Они считаются очень прочными, потому что для их производства используют дюралюминий, а удобны для слесарных работ потому, что на них выполнены специальные монтажные отверстия, чтобы можно было закреплять на верстаке.

Конструкция таких струбцин хороша для удержания элементов рамы или уголков, а также других похожих деталей во время их склеивания.

Струбцина монтажная предназначена закреплять и зажимать железобетонные плиты и другие материалы, которые используются при возведении зданий или сооружений. Для данной работы изготавливают зажимы из особо прочных металлов. Это позволяет применять их для закрепления конструкций с тяжелым весом при строительных или ремонтных работах. Хоть она и выполняет сложную и ответственную работу, но конструкцию такая струбцина имеет совсем просту, чертеж об этом явно свидетельствует. Она считается самой надежной.

С ее использованием и ремонтом вполне смогут справиться работники без специальной квалификации. Еще данный вид приспособлений используют для закрепления труб и других элементов коммуникаций. С их помощью можно хорошо закрепить круглые или овальные детали с разными диаметрами. Основное отличие такого вида струбцин – это несколько точек крепления, поэтому работа с ними обеспечит надежное соединение кусков трубопровода, и конструкция будет хорошо подготовлена к проведению сварочных работ.

Быстрозажимные струбцины называют самыми эффективными. Часто при работе с деталями бывают случаи их смещения, благодаря силовому воздействию. Хорошо, если реакция срабатывает моментально, и можно рукой передвинуть рукоятку зажима и зафиксировать более надежно. Поэтому у быстрозажимных струбцин приделаны накладки, а система осей и рычагов позволяет работать на зажим только одной рукой.

Ручную струбцину по-другому называют пружинным зажимом. У него имеются две рукоятки, и если их разводить, то и основные зажимные части тоже моментально разведутся, а при выполнении обратных действий они сведутся и зафиксируют любой предмет. Из-за имеющегося пружинного механизма усилия пользователя значительно облегчаются. Такой тип струбцин применяют тогда, когда требуется склеить мелкие детали или удержать небольшие предметы из нетвердых материалов: из картона, дерева, пластика. Кроме основных видов струбцин, имеются и уникальные, или узкоспециализированные. Их тоже немало, часто встречаются следующие варианты: кулачковые, клиновые, угловые, с глубокими пазами, специальные для стульев.

Как сделать струбцину – создаем инструмент сами

Если вы хотите, чтобы в работе вам помогала собственная струбцина, своими руками мы попробуем изготовить вариант, который имеет самую простую конструкцию.

Как сделать струбцину своими руками — пошаговая схема

Шаг 1: Подбираем детали

Прежде чем начать собирать данное приспособление, надо посмотреть, есть ли в домашней кладовой все необходимое. Для изготовления нужно: пара шпилек, где резьба длиной около двухсот миллиметров, а диаметр около пяти миллиметров; пара шпилек, где сечение, как и у первых, а длина около 120 мм; гайки подходящего размера; пара фанерных дощечек размером 15х150х200 мм; пара реек размером 20х40х240 мм (желательно пользоваться брусками из дерева не мягких пород).

Шаг 2: Собираем основание

Самодельные струбцины, как правило, крепят на поверхности рабочего стола. Поэтому берутся бруски, которые приготовлены для крепления зажима к верстаку. На них просверливается пара отверстий так, чтобы гайки со шпильками были очень плотно прижаты друг к другу. Для того чтобы приспособление было устойчивым и прочным, нижний брус надо расположить плотно на горизонтальной плоскости, то есть плашмя, а верхний брусок располагаем наоборот ребром к столешнице. Затем надо установить фанерные дощечки и к ним приложить брусок, который будет крепиться на поверхности стола. Надо обратить внимание на то, чтобы нижний краешек досок был ниже брусочка хотя бы на 3 см. Все данные элементы, а их три, просверливаются насквозь. Они нужны будут для вставки шпилек чуть позже.

Шаг 3: Делаем зажим

Одну дощечку нужно прочно зафиксировать к нижнему бруску. В качестве зажима будет вторая доска. Данная конструкции будет осуществлять захват при помощи подвижной фанерной полоски, а при помощи коротких шпилек струбцина будет крепиться к поверхности стола. Длинные шпильки нужны для определения рабочего хода, а для фиксации подвижной части и регулировки силы зажима нужны гайки. Их роль в данной конструкции – быть рычагами. Как сделать струбцину, вы узнали, но следует понимать, что сделанные в домашних условиях инструменты имеют низкий уровень прочности. Но для выполнения несложных домашних работ они будут хорошими помощниками.

Оцените статью: Поделитесь с друзьями!

Сравниваем различные угловые струбцины

В данном материале мы рассмотрим такой инструмент, как угловая струбцина. Что это такое, какие они бывают и для чего служат. Эта статья задумана не только, как экскурс в функционал инструмента, но и как сравнительный обзор нескольких моделей, которые есть у меня в наличии, так сказать, от первого лица.

Итак, начнем. Что же такое угловая струбцина? Слова по раздельности понятны, но не каждый свяжет их воедино, представив картинку. На самом деле, в основе названия лежит не форма (хотя большинство таких струбцин действительно имеют форму прямого угла), а функция — это инструмент, служащий для фиксации и удержания перпендикулярно друг другу двух деталей.

Вот самодельный вариант от Андрея Масловского.

Можно, конечно и так (см фото ниже), но по-моему, это изврат, когда доступен специальный инструмент.

Очень помогают они в мебельном деле при создании разного рода стяжек, в первую очередь, конфирматных — ничего не надо вымерять: зажал детальки на нужные места, приставил кондуктор и сверли, да знай себе закручивай… И никаких, как говорится, гвоздей.

Еще применением этого инструмента является фиксация деталей фоторамок перед их склеиванием, а так же перед отпиливанием деталей под углом для последующего соединения.

Теперь перейдем к конкретным моделям, начиная по нарастанию цены.

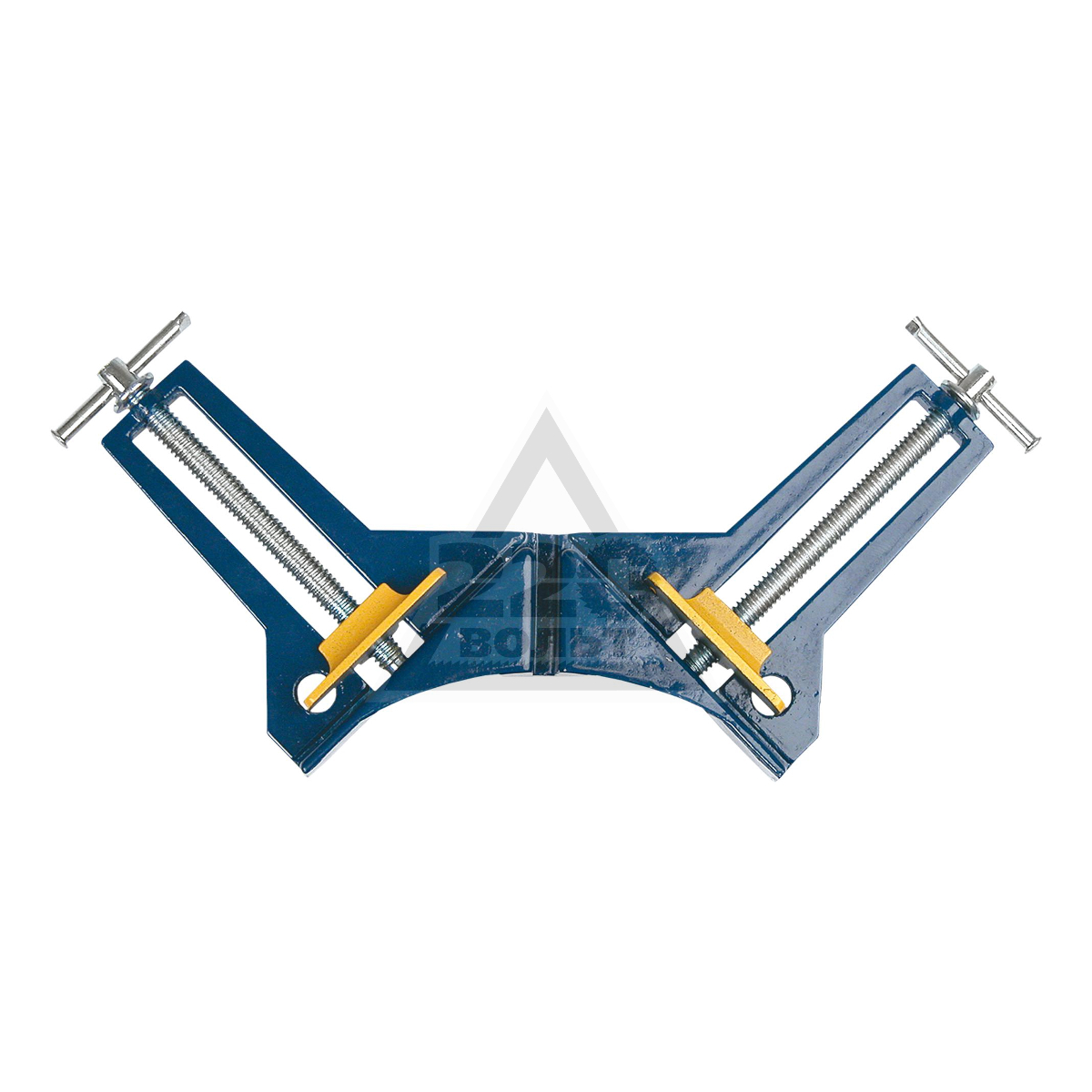

Угловая струбцина 75 мм

Производители: Sparta, Fit, Bessey

Корпус выполнен из алюминия. Снабжена двумя зажимными винтами, которые позволяют раздвинуть губки инструмента на 75 мм.

Стоимость 75-200 руб.

Достоинства — малый вес и компактность, возможность регулирования силы зажатия, цена. Есть возможность фиксировать к верстаку и использовать, как слабенькие тиски.

Недостатки —

малая глубина губок (около 15 мм), что не позволяет зажимать более-менее крупные детали, некоторая разболтанность конструкции — все болтается и гремит, хотя, при фиксации люфты, естественно пропадают.

Вывод: для изготовления мебели не слишком подходящее решение — слишком малы и слабы, более подходят для рукоделия, мелких работ. Лично я купил и забросил в дальний угол…

Пружинный угловой зажим

Производитель: Wolfcraft

Изготовлено из пластика, в качестве фиксирующего механизма используется пружина. Благодаря тому, что подвижная губка (сине-зеленого цвета на фото) может двигаться влево-вправо, возможна фиксация деталей различной толщины. Рекомендуемая толщина деталей для оптимальной фиксации — не менее 10 мм и не более 22 мм, хотя, я зажимал и 26 мм ЛДСП. В комплекте поставляется 2 шт.

Стоимость 450-600 р.

Во Всеинструменты

Достоинства: Малые размеры и вес — очень удобны при сборке мебели вне мастерской (удобно носить в сумке). Возможность фиксации деталей одной рукой. Мягкие наклейки на губках, предотвращающие повреждение материала. Цена (учитывая, что в комплекте поставляется 2 шт.)

Недостатки: Невозможность фиксации деталей менее 10 мм, невозможность регулирования усилия фиксации.

Вывод: штука так себе. Из плюсов: Удобно носить с собой в сумке, более-менее фиксируют детали из ламината, хотя, для крупных деталей из 26 мм ЛДСП (например, стойка шкафа-купе с горизонтом, или столешница), все-таки хлипковаты… Да и 26 мм, все-таки не рекомендуемый размер.

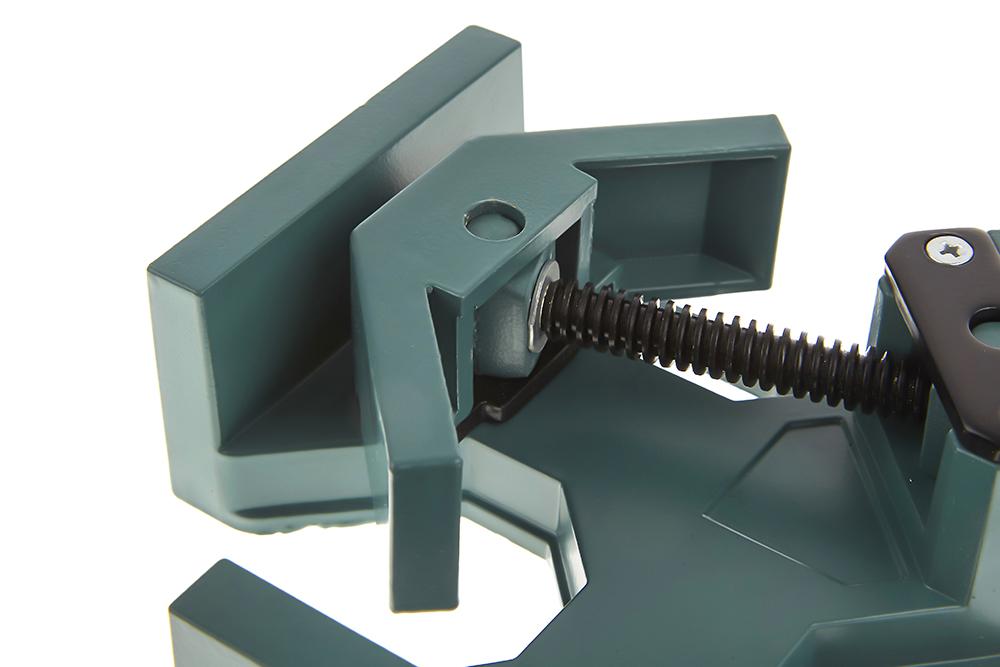

Силовая угловая струбцина

Производитель: Stanley, Bessey, Piher, Irvin

Струбцина с усиленной конструкцией, выполненной традиционно из алюминия. Предназначена для работы с высокими нагрузками.

Шарнирная конструкция верхней губки позволяет зажимать под углом 90 градусов детали, как одинаковой, так и разной толщины. Рукоятка одна. Перевернул верхнюю губку, получаем возможность использовать, как обычную струбцину.

Стоимость 600-1000 р. В магазине Всеинструменты

Достоинства: мощная силовая конструкция. Достаточно компактные размеры, фиксация одной рукой. Возможность стягивать параллельные детали.

Недостатки: нельзя использовать, как стационарные тиски.

Вывод: Максимальная из всех рассмотренных сила фиксации. Может зажимать не только под углом, но и параллельные детали… Из минусов: неважно просматривается место стыка — неудобно позиционировать детали друг относительно друга.

Угловая струбцина

Производитель: Brigadier, WolfCraft, Worel, Skrab, TOPEX,

Напоминает первую, но выгодно отличается размерами и качеством сборки. Корпус так же алюминиевый, имеются два мощных винта. Есть функция быстрого высвобождения без вращения винтов (круглая кнопка сбоку). Может крепиться к верстаку и использоваться, как тиски. Ширина губок 68 мм, расхождение же 70 мм.

Стоимость  850-1500р.

Достоинства: Отлично фиксирует детали (как и предыдущая) за счет размеров губок. Может работать с деталями любой толщины. Имеется возможность регулировать усилие зажатия, а так же быстро раздвигать/сдвигать губки.

Недостатки: Большие габаритные размеры — носить с собой не удобно. Не стоит чрезмерно затягивать винты — можно сорвать узел быстрого высвобождения (он несколько хлипковат)

Вывод: Отличное решение для сборки мебели, но только для мастерской. Зажимая детали, можно контролировать место стыка — очень удобно выравнивать соединяемые детали по кромке. Таскать с собой не удобно (хотя, зачастую это и не требуется). Моя первая угловая струбцина.

Струбцина угловая 90град 96404 в Хабаровске | Интертул

Код товара:
113259

Артикул производителя:
К00000000564

Вы можете приобрести этот товар в Хабаровске по розничной цене с учетом Дисконтной карты: 1 050,00 pуб.

990,00 pуб.

Добавить в корзину

Предварительная дата выдачи: Сегодня — пн. — 14 июн.

← Июнь 2021→
ПнВтСрЧтПтСбВс
31123456
78910111213
14151617181920
21222324
25		2627
2829301234

Добавить к сравнениюУдалить из сравнения

Добавить в закладкиУдалить из закладок

Промышленно-производственная фирма Калибр-2001 находится в Московской области, предприятие предлагает обширный каталог товаров для профессионального и бытового применения. Для каждого наименования этой компании характерно такое важное преимущество, как доступная цена. Компания Калибр уже хорошо известна отечественным потребителям своим отношением к качеству продукции, которую она производит, ее безопасности, надежности и долговечности.


Внимание! Фирма-производитель может по своему усмотрению изменять комплектацию, конструкцию и дизайн товара. Поэтому, чтобы не возникло недоразумений, перед покупкой советуем уточнять у менеджера нашей компании информацию о комплектации и технических характеристиках конкретной модели.

Цена на сайте действует только при оформлении заказа через интернет-магазин и может отличаться от цены в магазинах.

Струбцина. Виды струбцин, их особенности и сферы применения

Струбцина имеет разные виды отличаются они между собой по своему назначению, конструкции, материалу, размерам и т.др., все подробности о каждом виде смотрите здесь.

Во время работы с заготовками и деталями из различных материалов, их приходится придерживать одной рукой в определенном положении.

При этом большинство строительных инструментов требуют, чтобы обе руки были свободны.

Как зажим, подойдут простейшие тиски, однако, их конструктивные особенности не всегда позволяют зафиксировать деталь в удобном положении.

Кроме того, используя тиски, мастер привязан к месту, на котором они смонтированы.

В этом случае незаменимым инструментом будут специальные зажимные приспособления – струбцины.

Они позволяют и освободить обе руки, и фиксировать обрабатываемые детали в любом удобном положении.

Простейший зажим представляет собой рамку, на которой закреплен зажимной механизм.

Такая конструкция позволяет использовать этот инструмент в любых ситуациях и сварщиками, и столярами.

Вместе с простейшим вариантом, который можно изготовить самостоятельно, распространение получили и более технологичные виды струбцин, каждый из которых “заточен” под определенную работу.

Содержание статьи

Устройство и принцип действия

Классическая струбцина имеет те же функции, что и тиски, а ее конструкция очень напоминает механизм крепления советской мясорубки к столу.

В качестве материала при изготовлении этого инструмента используется металл, дерево, прочный пластик.

Обыкновенный ручной зажим представляет собой изогнутую буквой “П” монолитную раму, к которой с одной стороны прикреплены подвижные зажимные элементы.

Как правило, это длинный винт, оборудованный с одной стороны рукоятью для удобства поворота вокруг оси, а с другой стороны имеющий плоский широкий пятак.

За счет поворота винта этот пятак создает давление на противоположный конец рамы.

Если между пятаком и рамой поместить два, скажем, деревянных бруска, а затем затянуть винт, они надежно зафиксируются между собой.

В зависимости от конструкции, прижимные вспомогательные инструменты можно разделить на:

Корпусные струбцины

Зажимное усилие может быть использовано для фиксации обрабатываемых деталей на косых и параллельных плоскостях.

За счет того, что прижим осуществляется элементами корпуса, инструмент получил свое название.

Представляет собой два металлических прямоугольных бруса, соединенных между собой с одной стороны прочной планкой. Один из них неподвижно прикреплен к планке, а второй снабжен дотягивающим винтом и может свободно перемещаться.

Противоположная часть брусков – прижимные губы.

Для зажима деталей, необходимо свести между собой металлические бруски до упора в заготовку, а затем затянуть винт (снабжен удобной ручкой).

Этот вариант инструмента наиболее распространен.

Струбцина винтовая

Это популярный вспомогательный инструмент.

Может быть выполнен в нескольких вариантах, но основное зажимное усилие обеспечивает винт с ручкой и пятаком.

Может быть выполнена в виде корпусного зажима, где прижимной винт проходит насквозь бруска, а пятак является губой.

Другой вариант – корпус в форме буквы “G” или “П”, сквозь одну из “ножек” которой пропущен зажимной винт с пятаком.

Широко распространены кованые винтовые струбцины, изготовленные из инструментальной стали.

Металл, после ковки и закалки, обладает высокой прочность, следствием чего является надежность инструмента.

Магнитная струбцина

Наиболее востребована сварщиками, так как служит для предварительной фиксации между собой двух металлических заготовок (трубки, профильные уголки и т.д.).

Может быть выполнена в виде равнобедренного прямоугольного треугольника, пяти -, шестигранника.

Грани струбцины имеют магнитные вставки, которые и отвечают за фиксацию металлических элементов между собой под углом.

Струбцина с трещоткой

Внешне очень похожа на обыкновенную бельевую прищепку, но большего размера.

Зажимается усилием руки, а установленный храповый механизм блокирует разжимание губок.

Для ослабления зажима служит специальный рычажок-собачка (кнопка).

Струбцина триггерная

Еще называют быстрозажимной.

Имеет F-образную конструкцию.

Одна губка неподвижно закреплена на металлической планке.

Вторая имеет рукоять, похожую на пистолетную, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком – замком.

Если флажок стоит в положении “разблокировано”, подвижная губка легко перемещается вдоль планки свободным ходом.

В положении “заблокировано” прижим осуществляется нажатиями на рычажок.

При этом движение губки в противоположную сторону блокируется тем самым замочным механизмом.

Проще говоря, система напоминает пистолеты для герметиков.

Гидравлическая струбцина

G-образный корпус, как в случае с винтовым инструментом, однако, вместо винта используется некое подобие домкрата, на штоке которого установлен пятак.

Вакуумные струбцины

На раме параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Используются для позиционирования в одной плоскости двух плоских деталей, например, листов МДФ, металла.

Виды струбцин

Различные виды зажимов и их конструкционные особенности позволяют эффективно использовать их для фиксации широкого спектра материалов конкретных форм и размеров под определенными углами.

Некоторые вспомогательные инструменты больше подойдут для упрощения сварочных работ, другие актуальны в столярном деле, третьи просто созданы для склеивания материалов плоской формы встык.

Среди всех видов вспомогательного инструмента особое место занимает так называемая закрывающая струбцина.

Это даже не инструмент, а полноценный монтажный элемент.

Основное назначение – крепление монтажного профиля к двутавровым балкам без необходимости сверлить отверстия.

G-образные

Хорошая струбцина для работы с металлом – кованая G-образная, изготовленная из инструментальной стали.

Обладает высокими прочностными показателями, что позволяет ее использовать для временного скрепления нескольких металлических деталей между собой.

Мелкий шаг резьбы практически гарантирует хороший прижим.

Полезная функция при сварке.

При этом, нет необходимости прилагать серьезные усилия, чтобы хорошо зафиксировать заготовки.

Из-за своей хрупкости инструмент редко используются для скрепления металлических конструкций, больше рассчитан на работу с деревом.

Так как прижимное усилие высоко, чтобы структура дерева не была нарушена, необходимо под губу и пятак подкладываться деревянные прокладки.

Более продвинутый вариант – струбцина литая С-образная, которую иначе называют торцевым зажимом.

Торцевые

Торцевая струбцина (торцевой зажим) конструкцией напоминает G-образные модели.

Литой или кованный корпус, напоминающий формой букву “С”, имеет три винтовых зажима (под прямым углом относительно друг друга) с пятками.

Эта струбцина хорошо подходит для дерева, обеспечивая хорошее сцепление поверхностей и их взаимную фиксацию, потому востребованы столярами.

Как правило, инструмент применяется для приклеивания на торцы мебели накладок.

Среди минусов отмечается некоторое неудобство использования, так как одновременно приходится и придерживать наладку, и затягивать все винты, и держать саму струбцину.

T-образные

Особенностью Т-образного зажима является направляющий профиль в форме буквы «Т», длинна которого может превышать 1 м.

На нем закреплены подвижные губки.

Прижим обеспечивается винтом с ручкой, соединенным со второй губкой.

Используется для фиксации секционных заготовок.

Незаменима при монтаже оконных переплетов и в производстве мебели.

F-образные

Конструкция f-образной струбцины обладает меньшей надежностью, чем G-образного варианта.

Тем не менее, причина, по которой этот инструмент получил распространение — широкий диапазон регулировок.

На металлической рейке с одной стороны закреплена неподвижная губа, а с другой стороны губа со свободным ходом, на которой установлен поджимной винт с шайбой – пятаком.

Длинна рейки, в зависимости от модели, может быть несколько десятков сантиметров, что позволяет фиксировать между собой несколько деталей, общая ширина которых не превышает длину этой металлической планки.

Угловые

Особая конструкция зажимов этого типа позволяет легко узнать их. Они могут быть как магнитными, так и винтовыми.

Последний вариант используется исключительно при соединении досок или деревянных брусков под прямым углом.

Соблюдение угла 90 градусов обеспечивается мощным литым корпусом, имеющим две выступающие пятки.

Прижим осуществляется, как правило, одним винтом.

Такая конструкция обеспечивает соблюдение правильного угла, а сквозные отверстия на основной части позволяют крепить этот вспомогательный инструмент к рабочему столу или верстаку.

Для скрепления металлических труб, уголков или профилей под прямым углом используется угловая магнитная струбцина для сварочных работ.

Выглядит она, как равнобедренный прямоугольный треугольник, стороны которого оснащены магнитами.

Такой инструмент подходит для предварительной фиксации металлических заготовок, что позволяет добиться их точного позиционирования.

Ленточные

Такой вид вспомогательного инструмента используется столярами и бондарями.

Узкая специализация ленточного зажима обусловлена его особой конструкцией: механизм натяжения и жесткая лента или ремень.

Обеспечивает равномерную нагрузку по всей поверхности притягиваемых элементов.

Струбцина ременная используется зачастую для изготовления деревянных бочек (при фиксации клепок), сборки круглых стульев и рамок.

Трубные

В основе такой струбцины лежит трубка с неподвижной губой.

Вторая губа свободно перемещается вдоль трубки, фиксируется специальным стопором, а поджим заготовок осуществляется специальным винтом с ручкой.

Используется при склеивании щитов большой площади при изготовлении столешниц, дверей.

В работе используются минимум два трубных зажима, установленных на противоположных сторонах щитов.

Они позволяют выровнять между собой заготовки и надежно их зафиксировать.

Пружинные

Основным преимуществом пружинной струбцины является возможность ее использования одной рукой.

Конструкция напоминает большую прищепку для развешивания белья.

Наименее надежный вариант, так как прижим заготовок осуществляется обыкновенной пружиной, которая не позволяет регулировать прижимное усилие.

Со временем пружина теряет свои характеристики упругости, за счет чего постепенно снижается оказываемое на заготовки давление.

Еще один недостаток – небольшой захват.

Используется, как правило, при работе, не требующей серьезного прижимного усилия.

Быстрозажимные автоматические струбцины

Автоматические струбцины используются зачастую профессионалами за счет простоты использования.

Конструкция представляет собой металлическую планку, на которой с одной стороны установлена съемная неподвижная губка.

С противоположной стороны находится подвижная губа со специальным механизмом с двумя ручками — триггером.

Затягивается струбцина триггерная посредством сжимания этих ручек.

За счет такой конструкции, инструмент получил еще одно название – струбцина пистолетная.

Она позволяет фиксировать заготовки одной рукой, создавая при этом достаточно высокое прижимное усилие.

Если развернуть губки в противоположные стороны, мастер получит распорную струбцину.

Этот инструмент востребован не только за счет удобства использования, но и универсальности.

Тем не менее, со временем механизм изнашивается, а показатель максимального усилия струбцины на сжатие и на разжим снижается.

Чтобы не тратить денег, струбцины можно сделать своими руками.

Информацию о самодельных струбцинах смотрите здесь

назначение, виды, как изготовить самостоятельно

Для фиксации угла между деталями конструкции удобно пользоваться угловой струбциной для сварки. Польза этого инструмента неоспорима. Струбцина серьезно облегчает задачи изготовления самых разных конструкций, ведь с ней можно обойтись без помощника. Чаще всего применяется она для фиксации под прямым углом, но подходит и для других видов углов. Инструмент применяют сварщики, слесари, столяры и плотники, трудящиеся дома и в своих мастерских. Особенно струбцина помогает при изготовлении мебели, рам, станин из деревянного бруса или профильного металла.

Общая характеристика

Струбцина выручает, когда требуется зафиксировать детали, чтоб дать время высохнуть клею или выполнить сварку. При сборке мебели приспособление поможет собрать элементы без смещений, просверлить в нужном месте отверстия для крепежа. Самодельный инструмент весит немного, но с фиксацией справиться на «отлично». Его проще переносить с места на место, чем обычные строительные тиски. Угловая струбцина для сварки изготавливается из металла.

На зажиме самодельного приспособления есть два упора. Обязательно присутствует блок-зажим, обладающий хорошей подвижностью, благодаря чему он может использоваться для заготовок разного размера. Для высокой жесткости фиксации должны наличествовать винт и рычажный механизм. Для столярного варианта допускается использование бегунка и планки. Но при любой конструкции детали упора должны быть подвижными.

Преимущества инструмента

Из-за дороговизны заводских изделий выгодно сделать струбцину своими руками, но экономия — это не единственное преимущество инструмента. Подобранная под определенные работы калибровка струбцины поможет зафиксировать детали лучше. Если струбцина делается для разовой работы, в изготовлении используются дешевые материалы.

Деревянная струбцина

Такая струбцина подходит для работы с мебелью. Рекомендуется брать дерево одной из следующих пород:

  • дуб;
  • ясень;
  • береза;
  • граб;
  • бук.

Влажность древесины должна быть не больше 12%.На заготовках не должно быть сучков, неровностей, дефектов. Делаются две пластины по 15 см шириной, 20 см длиной, примерно двухсантиметровой толщины. Еще у двух брусков длина и ширина должна быть до 25 см, а толщина — 2 см. Понадобится крепеж. Для изготовления струбцины угловой для монтажа мебели нужны саморезы и металлические болты. Два самореза длиной 20 см, а еще два — примерно 12 см. Диаметр всех четырех — 5 мм.

Приспособления для работы с деревом изготавливаются так:

  • Две длинные рейки кладутся на стол.
  • Первая рейка кладется ребром вверх, вторая рейка — наоборот.
  • В рейках дрелью просверливаются отверстия для соединения.
  • Одна пластина крепится к нижнему брусу.
  • Отверстия для крепежа в обеих деталях должны совпадать.
  • Вторая пластина крепится параллельно первой с помощью самореза.
  • На концах реек просверливаются отверстия, к которым крепятся еще пайки или пластинки, угол между которыми должен быть ровно 90 ° .
  • После монтажа проверяется работа приспособления путем закручивания самореза для фиксации уровня зажима пластин.

Приспособление из фанеры

Разовая фиксация, для которой не нужна высокая жесткость успешно выполняется с применением листов фанеры.

Для работы понадобятся куски фанеры 1,5×10×10 см, которые вырезаются лобзиком. Квадраты размечаются путем деления заготовок по диагонали на две части. Намечаются отверстия на расстоянии 20 см от края с расстоянием между ними не меньше 8 см, в противном случае зажимы начнут мешать друг другу. В отмеченных местах просверливаются отверстия Ø40 мм. Три угла опиливаются с целью устранения излишков клея под фиксаторами.

Такая струбцина необходима для сварки. На металлическом оборудовании легче выполнить предварительный монтаж и выровнять детали относительно друг друга. Приспособление состоит из надежного корпуса и подвижного механизма. Данный элемент конструкции обеспечивает фиксацию винтом.

Металлические струбцины для сварки бывают двух- и 3-координатными. На приспособлении могут быть зафиксированы две детали металлической конструкции для дальнейшего соединения. Безопасность труда повышается благодаря встроенным магнитам.

Изготовить струбцину своими руками несложно. Нужно иметь:

  • Стальной лист толщиной 10 мм.
  • Три гайки.
  • Шайбы большого диаметра.
  • Трубу с наружной резьбой, соответствующей гайкам.

Из листа стали вырезают полосы 50-сантиметровой длины и 4-сантиметровой ширины. Нужны две такие заготовки. К основной части заготовки приваривают вспомогательную Г-образную. На короткий край плашмя приваривают опорную деталь. Гайки свариваются друг с другом, как и шайбы. К подвижной части гайки располагают ребром, а приваривают так, чтоб вкручиваемый стержень шел параллельно основанию инструмента. Далее части приваривают по внешнему краю, а между ними вставляют полосу струбцины. Потом осуществляется сварка по внутреннему краю, к частям присоединяется подвижная планка. Большие шайбы приваривают на край металлического стержня.

Тип конструкции зависит от нужной прочности фиксации. Зажим изготавливается из разных материалов. Самодельная струбцина пригодится и в домашней мастерской, и в профессиональной деятельности.

Угловая струбцина для сварки. Швы радуют глаз

Кажущиеся на первый взгляд простые сварочные работы, как правило, нуждаются в достаточно профессиональном и ответственном подходе. Поскольку для выполнения качественных и надёжных работ, понадобятся особые инструменты. Таким инструментом может стать угловая струбцина для сварки, которая даёт возможность проводить сварочные работы гораздо проще и быстрее.

Угловая струбцина является неким универсальным фиксатором, скрепляющим обрабатываемые поверхности при сварке. Такое приспособление крепко сжимает необходимые элементы под определённым углом и тем самым делает процесс сварки и обработки материалов удобнее. Это первое по важности оборудование для любого сварщика, без которого невозможно обойтись, не причинив ущерба производительности и крайнего неудобства в работе. Струбцины могут быть разных размеров и форм. Особенно удобными считаются быстрозажимные варианты. В целом для постоянного осуществления сварочных работ профессионалы рекомендуют иметь набор струбцин разной конфигурации.

Конструкция угловой струбцины для сварки

Зачастую струбцины выпускаются в нескольких модификациях  и предназначены для сварки металлических труб под определённым углом (от 30 до 90 градусов). Могут изготавливаться в разных видах в зависимости от ширины труб, их количества и угла сварки.

Отличительными особенностями любой угловой струбцины являются:

  • толщина губки – прижимные губки имеют большую толщину для повышения степени жёсткости соединений. Как результат: сварочный шов не выгибается во время проведения сварки;
  • материал изготовления прижимных винтов – в процессе сварки часто происходит разбрызгивание расплавленных частиц металла, которые оседают на близлежащих поверхностях. При попадании на резьбовые части может происходить их спайка и как следствие выход со строя струбцины. Во избежание этого на них устанавливаются медные либо омедненные прижимные винты. Медь, в свою очередь, не даёт прилипать брызгам и увеличивает период эксплуатации сварочного оборудования;
  • рабочая поверхность – для работы электродами под необходимыми углами в местах стыковки деталей струбцина увеличивает рабочую зону.

Сама струбцина состоит из подвижного элемента и основной рамы. Подвижная часть обычно оснащается дополнительными специальными зажимами – винтом или рычагом, регулирующими степень сжатия деталей. С помощью подвижного элемента контролируется расстояние между инструментом и губками.

Благодаря максимальной подвижности конструкции устройства струбцина может удерживать материалы разного размера и сечения. А при использовании нескольких угловых устройств можно сформировать любые расположения конструкций для более комфортной и оперативной сварки. В большинстве своём зажимные элементы рассчитаны для сварки материала с максимальным диаметром 390 мм.
Угловая струбцина для сварки имеет Т-образную форму ручки, которая позволяет передавать образующееся при работе зажимное усилие на обрабатываемые детали. А чугунные скобы при проведении сварочных работ способны выдерживать даже самый высокий нагрев.

Выбирая струбцину углового типа необходимо учитывать вид планируемых работ. Так, к примеру, G-струбцины обычно применяются для фиксации заготовок небольшой толщины. При необходимости осуществления монтажа металлических изделий, имеющих большую толщину, стоит воспользоваться угловой струбциной F-формы, оснащённой регулируемым зажимным элементом.

Струбцина может устанавливаться в любых типах помещений в мастерских или гаражах на рабочем столе с ровной поверхностью.

Делаем струбцину своими руками

Большинство моделей имеют стандартный угол крепления в 90 градусов, но выпускаются также устройства с возможностью изменения угла. Стоимость их на рынке на порядок выше, поэтому иногда есть смысл сделать конструкцию своими руками.

Струбцина углового типа довольно проста по своей конструкции и для многих будет несложно собрать её даже в домашних условиях.

Оптимальным материалом при изготовлении самодельной струбцины считается железо.

Для самостоятельного изготовления струбцины необходимо сделать следующее:

  1. Создать основание конструкции – для формирования основания устройства желательно использовать листовой металл с толщиной от 8 мм до 10 мм. Фиксирующим элементом послужит уголок нужного размера. Крепление деталей лучше делать с помощью электросварки, поскольку резьбовое крепление будет менее надёжным.
  2. Установить зажим – чтобы сделать винтовой зажим рекомендуется использовать 2 или 3 гайки, которые свариваются между собой. При этом лучше изготовить кронштейн с центральным резьбовым отверстием толщиной от 30 мм до 40 мм. Крепиться он с помощью болтов, чтобы в случаях срыва резьбы его можно было бы поменять.

  1. Сформировать угол – особое внимание в струбцине углового типа необходимо уделить расположению зажимочных скоб. При сваривании уголки должны идеально подходить один к другому. В этих целях один из уголков приваривается к зажиму, на который потом накладывается второй уголок, прижимается и приваривается к скобе.
  2. Проверить движение основания – по боковым поверхностям конструкции необходимо установить направляющие, которые позволят перемещать внутреннее основание струбцины. Для этого вырезается паз с шириной от 8 мм до 10 мм по биссектрисе углового устройства.
  3. Просверлить отверстия – с помощью сверла в верхнем основании струбцины, в которое устанавливается болт, закручивающийся гайкой с шайбой. Перемещение оснований по отношению друг к другу должно быть свободным, поэтому лучше, чтобы резьба на болте не доходила до головки. Головка может также крепиться на основании с помощью кронштейна.

Во время эксплуатации такого стандартного варианта струбцины в виду ограничения положения устройства под прямым углом, рано или поздно может возникать вопрос об его узкой направленности в работе. Исправить это можно, разместив в месте ранее неподвижного элемента, разъёмного болтового соединения. В качестве варианта может быть установлен зажимной регулировочный винт, благодаря которому появиться возможность выбора необходимого угла с его последующей фиксацией.

Учитывая, все вышесказанное следует помнить, что для получения профессионального сварочного соединения, необходим  качественный инструмент, позволяющий упрощать работу и не допускать появление не состыковок и подгонов.

Простой способ фиксировать соединения под 90° и Т-образные соединения в ящиках, шкафах и коробках

Зажим (струбцина) Kreg® 90° Corner Clamp помогает надежно удерживать вместе соединения под прямым углом и Т-образные соединения во время сборки ящиков, шкафов и коробок. Кроме того, этот зажим оставляет свободными обе ваши руки, чтобы вы могли устанавливать крепеж. Струбцина 90° Corner Clamp — это самый быстрый, самый простой в использовании угловой зажим, который вы можете купить. Эти его характеристики связаны с использованием технологии автоматической регулировки Kreg Automaxx®.

Зажим 90° Corner Clamp помогает удерживать вместе детали таких конструкций как ящики, шкафы, выдвижные ящики и коробки, обеспечивая прочную, стянутую сборку — независимо от того, используете вы соединения Kreg с глухими отверстиями или другой метод. Щечки клиновидных штанг зажима очень точно соответствуют деталям, обеспечивая их плотное сжатие под углом в 90°, когда в них ввинчиваются шурупы Kreg Screws, или устанавливается крепеж другого типа, например, гвозди, или деревянные шпонки.

Конструкция зажима 90° Corner Clamp полностью металлическая, включая щечки из литого алюминия — на внешних сторона штанг и на внутренних клиньях — что позволяет соединять вместе внутренние и наружные грани деталей, чтобы удерживать их под прямым углом друг к другу. Кромочные упоры также помогают выравнивать детали, гарантируя точную сборку таких конструкций, как ящики, шкафы, выдвижные ящики и коробки.

Благодаря технологии автоматической регулировки Automaxx®, все, что вам нужно, это свести вместе рукоятки зажима. Зажим автоматически зафиксируется с той величиной давления, которую вы установили, независимо от материала, будь это фанера для ящиков или материал толщиной в 1″ (25 мм).

Особенности Kreg Corner Clamp 90°
  • Работает с углами 90° и Т-образными соединениями
  • Максимальное раскрытие 1″ (25 мм)
  • Штанги из литого алюминия и клиновидные щечки зажима
  • Технология автоматической регулировки Automaxx®
  • Легкая регулировка силы прижима при помощи поворачиваемого пальцем регулятора
  • Форма зажима позволяет ввинчивать шурупы в глухие отверстия, не снимая зажима
  • Эргономические рукоятки с накладными обкладками

ХАРАКТЕРИСТИКИ

Возможность фиксации

Соединения под углом 90° и Т-образные соединения материалов толщиной до 1″ (25 мм)

Материалы

Кованый металл с тепловой обработкой, литой алюминий, на штангах и щечках, рукоятки с накладками

Конструкция

Саморегулирующаяся: автоматически регулирующиеся соединения под углом 90°. Технология автоматического регулирования Automaxx™

Колесо регулировки

Обеспечивает легко регулируемое давление сжатия

Лучшие варианты зажимов под прямым углом для проектов «сделай сам»

Фото: amazon.com

Когда дело доходит до обработки дерева, может быть неприятно удерживать два куска дерева вместе под углом 90 градусов, чтобы соединить их. Это процесс, который может выиграть от дополнительных рук. Угловой зажим или прямоугольный зажим — лучший вариант для этих проектов.

Прямоугольный зажим состоит из L-образной оправки, которая прижимается к L-образной раме через ручку, которая прикрепляется к шпинделю.Тиски удерживают два куска дерева под углом 90 градусов с идеально выровненными концами, что освобождает ваши руки, чтобы соединить их вместе с помощью клея или крепежа.

В этом руководстве будут рассмотрены лучшие решения для некоторых из лучших зажимов под прямым углом для проектов DIY.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: Housolution прямоугольный зажим
  2. RUNNER UP: HORUSDY Угловой зажим 90 градусов
  3. BEST LIGHT DUTY: SEDY Angle Clamp
  4. BEST MEDIUM DUTY: Угловой зажим 9013 WEICHU
  5. НАИЛУЧШИЕ ТЯЖЕЛЫЕ УСЛОВИЯ: TACKLIFE Угловой зажим
  6. ЛУЧШАЯ ДВОЙНАЯ РУЧКА: SAND MINE Угловой зажим с двойной ручкой
  7. НАИЛУЧШИЙ МУЛЬТИУГОЛ: Многоугловой угловой зажим Yakuin

Фото: depositphotos.com

Что следует учитывать при выборе лучшего прямоугольного зажима

Соединение дерева, металла или любого другого материала под прямым углом может быть непростым процессом. Прямоугольный зажим может облегчить все испытания, но только если вы купите правильный. Чтобы определить, какой прямоугольный зажим лучше всего подходит для вашей мастерской, целесообразно учитывать такие факторы, как долговечность, точность и диапазон зажима.

Материал

Конструкция зажима с прямым углом — ключ к его характеристикам.Легкие зажимы изготавливаются из более тонкого алюминия или даже пластика, что означает, что они хорошо подходят для легких работ, таких как изготовление рам для картин, но не выдерживают зажима вместе более тяжелых материалов для таких проектов, как сборка шкафов или сварка металла. Для тяжелых работ ищите зажимы с усиленным алюминиевым корпусом и стальными шпинделями и оправками.

Точность

Точность и тип материала идут рука об руку. Прочные зажимы из алюминиевого сплава и стали не деформируются и не сгибаются под давлением, что обеспечивает идеальный угол наклона в 90 градусов.Зажимы с одной ручкой также обеспечивают высокую точность, поскольку они позволяют зажимать обе детали одновременно с помощью одной ручки после совмещения.

Диапазон зажима

Прямоугольный зажим не подходит, если он не может удерживать материалы, которые вы хотите зажать вместе. Убедитесь, что вы проверили, насколько широко могут открываться губки зажима, чтобы определить, предлагает ли он достаточно широкий диапазон для удержания материалов, которые вам нужно соединить. Большинство зажимов могут удерживать материалы размером от 60 мм (2,36 дюйма) до 70 мм (2.75 дюймов) шириной. Все зажимы в нашем списке могут соединять материалы двух разной ширины.

Нагрузка

Допустимая нагрузка зажима включает как диапазон, описанный выше, так и ширину и глубину зажима. Большинство зажимов имеют ширину губок от 3,5 до 4 дюймов и глубину губок от 1 до 1,5 дюймов. Зажим с широкими и глубокими губками имеет большую площадь поверхности для зажима соединяемых материалов.

Чем больше ширина губки, тем стабильнее зажим может удерживать на месте более длинные и тяжелые материалы.Таким образом, в то время как зажим с меньшим углом может быть достаточным для проекта рамы для картины, угловой зажим с более длинными губками необходим для проектов, связанных с более крупными деталями, такими как изготовление шкафов.

Шпиндель

Шпиндель — это длинная гайка, прикрепленная к рукоятке, которая ввинчивается через оправку в болт. Ручка поворачивает шпиндель, который затягивает зажим. Учитывая, что он отвечает за удержание материала на месте, он является критическим компонентом прямоугольного зажима. Большинство шпинделей изготовлено из алюминия.Зажимы для тяжелых условий эксплуатации оснащены термообработанными шпинделями со стальными гайками, которые тверже и, следовательно, более долговечны, чем стандартная сталь. Термически обработанные шпиндели с меньшей вероятностью изгибаются или раскалываются под давлением зажима более крупных материалов.

Ручка

Учитывая, насколько сложен процесс совмещения двух частей дерева, металла или стекла в зажим, ручка является неотъемлемой частью прямоугольного зажима. В большинстве случаев вам придется управлять ручкой одной рукой, а другой использовать для фиксации двух частей, которые вы зажимаете вместе. Для простоты использования большинство зажимов под прямым углом работают с одной ручкой, которая зажимает обе части одновременно. Ручка должна быть достаточно большой, чтобы ее можно было легко затянуть одной рукой.

Набивка

Очень важно хорошо держать ручку, удерживая все на месте. Имея это в виду, большинство ручек имеют мягкие нескользящие ручки, которые легко удерживать при затягивании зажима.

Установка

Раньше прямоугольные зажимы имели несколько ручек и губок, которые требовали большего выравнивания и поворота.Нововведения в области угловых зажимов делают настройку намного более удобной в настоящее время. Зажимы с одинарными ручками работают с одной L-образной губкой, которая может зажимать обе детали одновременно. Эти зажимы также могут поворачиваться на шпинделе для размещения деталей двух разной ширины. И если этого недостаточно, большинство угловых зажимов имеют отверстия в основании, которые позволяют устанавливать их на верстак для большей устойчивости при установке.

Наши лучшие решения

Прямоугольный зажим станет отличным дополнением к мастерской.Они построены из прочных материалов и инновационного дизайна, которые упрощают процесс соединения дерева и других материалов под прямым углом.

Фото: amazon.com

Благодаря своей прочной и простой в использовании конструкции этот прямоугольный зажим от Housolution является победителем среди плотников. При установке с одной ручкой просто удерживайте материал на месте одной рукой и затяните ручку, чтобы надежно зафиксировать заготовку на месте с помощью губок зажима шириной 3,75 дюйма. Этот прямоугольный зажим предназначен для зажима дерева, металлических труб и даже стекла с максимальным раскрытием губок 2.7 дюймов.

Легкая в использовании прорезиненная ручка позволяет легко управлять зажимом, а прочный литой под давлением алюминиевый корпус гарантирует, что этот зажим плотно захватит обе детали без деформации и трещин. Два отверстия позволяют прикрепить этот зажим к верстаку.

Фото: amazon.com

Когда дело доходит до столярного проекта, есть вероятность, что вам нужно будет держать более одного угла детали под углом 90 градусов. Возможно, вам придется удерживать на месте двух или более человек.Это может стать довольно дорогим, если вам понадобятся четыре прямоугольных зажима. Вот что делает этот прямоугольный зажим от HORUSDY такой привлекательной покупкой. С его недорогой ценой вы можете позволить себе купить несколько зажимов.

В качестве компромисса тоже нет. Он имеет прочный корпус из литого под давлением алюминия и большую прорезиненную ручку для фиксации деталей на месте. Зажимной винт также поворачивается, чтобы можно было соединить две детали разного размера. С челюстью, которая может обрабатывать детали размером до 68 мм (2.7 дюймов) шириной, этот зажим является отличным вариантом для самых разных проектов.

Фото: amazon.com

Легкие проекты, такие как рамы для картин и ремесленные изделия, не требуют усиленного зажима из термообработанной стали и больших губок. Этот прямоугольный зажим поможет справиться с небольшими проектами. Его алюминиевая конструкция предотвращает деформацию или растрескивание, а прорезиненная рукоятка упрощает затягивание зажима. Благодаря диапазону зажима 2,6 дюйма этот зажим обеспечивает достаточный зазор для большинства проектов.

Зажимной винт также поворачивается, что позволяет соединять материалы разной толщины. Отверстия в основании зажима позволяют установить зажим на верстак. Это отличный вариант изготовления, который даже включает в себя защищенную от детей ручку, чтобы мизинцы не были зажаты.

Фото: amazon.com

Для больших работ вам понадобится зажим, который выдержит вес более крупных кусков дерева и металла. Благодаря большей вместимости и прочному качеству этот прямоугольный зажим может справиться с более крупными проектами.Его челюсти широко открываются, чтобы обрабатывать материалы шириной до 2,8 дюйма. Он также достаточно прочен, чтобы выдерживать тяжелые работы, благодаря своей стойке из нержавеющей стали и алюминиевой конструкции корпуса.

Это делает его подходящим вариантом для изготовления мебели и даже сварки. Этим зажимом также легко управлять благодаря большой рукоятке и прорезиненной рукоятке. Другие особенности включают подвижные губки для зажима деталей разного размера и отверстия для крепления зажима к рабочему столу.

Фото: amazon.com

Прочная конструкция и большая грузоподъемность делают этот прямоугольный угловой зажим от TACKLIFE отличным вариантом для серьезных деревообработчиков.Он изготовлен из алюминиевого сплава с прочной стальной оправкой и ребристой конструкцией, что обеспечивает высокую грузоподъемность.

Не деформируется и не трескается под давлением более тяжелых материалов. Он предлагает максимальный диапазон зажима 2,8 дюйма (70 мм), что дает ему достаточно места для больших проектов. Толстая прорезиненная ручка позволяет поворачивать что-то существенное, а термообработанный стержень с резьбой и стальная вращающаяся гайка гарантируют, что зажим выдержит большое давление. Это отличный зажим для тяжелых работ, таких как изготовление шкафов, сварка и стекольные работы.

Фото: amazon.com

Некоторые проекты требуют универсальности зажима с двумя ручками. Благодаря своей прочной конструкции и инновационным функциям этот зажим является отличным вариантом для больших работ, требующих большей силы зажима. Этот зажим оснащен двумя винтами шпинделя и зажимами, каждое отверстие которых имеет максимальную ширину 65 мм (2,5 дюйма).

Оба зажима имеют большие прорезиненные ручки для простоты использования. Ручки затягивают каждую челюсть с помощью отдельных шпинделей, удваивая силу зажима по сравнению с вариантами с одной ручкой.Поворот двух зажимов вместо одного требует больше времени, поэтому SAND MINE добавляет удобство быстросъемных кнопок на обоих зажимах для удаления материала. Благодаря своей прочной конструкции — зажим изготовлен из литого под давлением алюминия — этот зажим достаточно прочен, чтобы выдерживать большие объемы работ.

Фото: amazon. com

Некоторые проекты требуют одновременного удерживания всех четырех углов на месте. Покупка отдельных прямоугольных зажимов для удовлетворения этого спроса может стать дорогостоящим делом. С этой системой угловых зажимов, состоящей из четырех частей, все обстоит иначе.Он оснащен четырьмя подпружиненными зажимами. Каждый зажим включает угловую прокладку, которая соединяет две детали под углом 60, 90 или 120 градусов.

Для дополнительного удобства каждым зажимом можно управлять одной рукой, что упрощает зажим всех четырех углов. Лучше всего то, что этот набор зажимов стоит примерно столько же, сколько другие одноугловые зажимы. Просто имейте в виду, что они предлагают пластиковые губки меньшего размера, что делает этот зажим отличным выбором для легких проектов. Эта система будет работать с материалами максимальной шириной 22 мм (.75 дюймов).

Часто задаваемые вопросы о прямоугольных зажимах

Если вам нужно немного больше рекомендаций, прежде чем выбрать один из лучших прямоугольных зажимов, прочтите ответы на некоторые из наиболее часто задаваемых вопросов.

В. Как использовать зажим с прямым углом?

Поместите зажим лицевой стороной вверх на плоскую поверхность, убедившись, что есть достаточно места для двух деталей, которые вы планируете соединить, и что губки зажима открыты. Вставьте первую деталь в зажим, совместив конец с углом оправки зажима.Вставьте вторую деталь, пока она не встретится с первой. Выровняйте две части, пока концы не будут на одном уровне друг с другом без выступающих краев. Удерживайте детали на месте одной рукой, а другой затягивайте зажим. Затяните, повернув ручку по часовой стрелке до упора. Избегайте чрезмерного затягивания, так как это может повредить материал.

В. Как зажимать нестандартную форму?

Материалы неправильной формы не подходят заподлицо с плоскими губками зажима, что мешает ему надлежащим образом удерживать деталь.Чтобы решить эту проблему, вам нужно создать скобу из обрезков древесины, которая поместится между губками зажима и материалом. Ортез, который может состоять из одной или нескольких частей, имеет плоскую сторону, которая плотно прилегает к челюстям, и неправильную сторону, которая прилегает к детали. Скоба позволяет зажиму прочно держаться, заполняя зазоры между губками и деталью неправильной формы.

В. Как соединить два куска дерева под прямым углом?

Есть несколько способов сделать это.Один из методов — использовать торцовочную пилу для создания стыка под углом. Обрежьте каждый конец под углом 45 градусов с помощью торцовочной пилы. Нанесите клей на концы деталей. Используя угловой зажим, зажмите детали так, чтобы скошенные концы стыковались вместе, создавая скосное соединение. Дайте клею высохнуть, а затем укрепите соединение гвоздями или шурупами. При использовании шурупов просверлите пилотное отверстие для каждого шурупа, чтобы дерево не раскололось.

Вы также можете соединить две детали с помощью простого стыкового соединения. Просто поместите конец одной доски напротив края другой в угловые тиски, убедившись, что концы находятся на одном уровне.Как и в случае резки под углом, используйте клей для соединения и укрепите гвоздями или шурупами после высыхания.

TACKLIFE Угловой зажим, TACKLIFE 2 шт. С одной рукояткой, под прямым углом 90 ° Cla — Tacklife Tools

  • 🔥Продвижение в ограниченное время, не сомневайтесь! ❤ Идеальный подарок для вашей семьи и друзей, чтобы сделать проект DIY】 🎁
  • ❤ Термообработанный стержень с резьбой и стальная гайка делают HAC3B более прочным
  • ▲ 【АЛЮМИНИЕВЫЙ СПЛАВ И ДОЛГОВЕЧНОСТЬ】 Зажим с прямым углом 90 ° изготовлен из высококачественного алюминиевого сплава со структурной ребристой конструкцией, что обеспечивает долговечность самого инструмента.Конструкция на основе литья под давлением и резьбовой стержень из термообработанной углеродистой стали гарантируют более длительный срок службы.
  • ▲ 【ДОСТАТОЧНЫЙ ДИАПАЗОН ЗАЖИМА】 Максимальный диапазон зажима составляет 2,75 дюйма / 70 мм; ширина челюсти: 3,75 дюйма / 95 мм; глубина челюсти: 1,4 дюйма / 35 мм; Позволяет соединить два деревянных бруска разной толщины под прямым углом. Он может вместить большинство крупных предметов, таких как металлическая труба, стальной стержень, дерево, толстое стекло, для изготовления шкафов, рам-коробок и рам для картин, аквариумов и т. Д.
  • ▲ 【УДОБНОЕ ИСПОЛЬЗОВАНИЕ】 Конструкция поворотной губки может вращаться в двух направлениях, что делает зажим более удобным для точного зажима и удержания заготовок, продолговатые отверстия позволяют закрепить его на рабочем столе
  • ▲ 【ЭРГОНОМИЧНЫЙ ДИЗАЙН】 Противоскользящая ручка красиво покрыта резиной, что обеспечивает удобство работы с руками, снижает утомляемость при длительной работе.Это абсолютно полезный инструмент как для профессионального использования, так и для самостоятельного использования.
  • ▲ 【ОБСЛУЖИВАНИЕ КЛИЕНТОВ】 Этот угловой зажим идеально подходит для обрамления, сверления, сварки, установки дюбелей, обработки дерева, изготовления корпусов, установки мебели, ящиков и рам для картин и т. Д. Если у вас есть какие-либо проблемы или вопросы по нашему продукту, пожалуйста свяжитесь с нами через наш магазин, щелкните наш магазин: продается в TK-Stores, Служба поддержки клиентов TACKLIFE ответит в течение 24 часов

О компании Tacklife:

В Tacklife мы стремимся производить лучшие продукты, которые вдохновляют наших потребителей вести более удобный и безопасный образ жизни.

У нас есть профессиональная команда по контролю за продуктами, которая сосредоточится на каждой важной для вас детали и разработает качественные, портативные, изысканные продукты.

TACKLIFE прямоугольный зажим с корпусом из алюминиевого сплава с поворотной губкой, винт с вращающимся шпинделем из углеродистой стали для соединения дерева, металла и стекла — HAC3A

В прошедший период времени мы обращали внимание на все комментарии клиентов и предложения, а также предпринимали активные действия, чтобы переосмыслить идеальные инструменты.Мы дополнительно модернизировали этот угловой зажим, реконструировали конструкцию ручки, сделав ее более удобной и прочной, вам не нужно беспокоиться о том, что ручка может отключиться, мы также оптимизировали конструкцию поворотных губок, чтобы обеспечить идеальный угол 90 °.

TACKLIFE HAC3A Прямоугольный зажим из алюминиевого сплава — это инструмент для фиксации и соединения проектов, он может сделать изделия ручной работы более точными. Независимо от того, являетесь ли вы мастером по дереву своими руками или профессиональным плотником, это простой в использовании и идеальный инструмент.Через него можно соединить дерево, сталь и стекло, вы можете использовать свое воображение, чтобы сделать фоторамки, столы, стулья, шкафы и даже аквариумы.

Соответствующие размеры подходят для большинства работ

  • Материал корпуса: алюминиевый сплав
  • Одиночная ручка: модернизированная регулируемая ручка поворота губки
  • Максимальный диапазон зажима: 2,75 дюйма / 70 мм
  • Открытие челюсти: 2,36 дюйма / 60 мм
  • Глубина челюсти: 1,4 дюйма / 35 мм
  • Ширина челюсти: 3.75 дюймов / 95 мм
  • Вес изделия: 25,75 унций

СОВЕТ:

При зажиме стекла. Если очки слишком тонкие, мы предлагаем вам подложить салфетки, полотенца или кожу между стеклом и зажимом, чтобы избежать трещин углового зажима или царапин на стекле.

Гуманизированный дизайн
  • Продольные отверстия позволяют легко закрепить его на верстаке.Предотвращает перемещение зажима под прямым углом во время процесса размещения заготовки, операция будет более точной.
  • Конструкция поворотных кулачков может автоматически соответствовать заготовке в соответствии с размером заготовки.
Подходит для различных материалов


  • Этот зажим можно использовать не только для выполнения простых задач, таких как выравнивание и зажим деталей для забивания гвоздей, сварки и завинчивания, он также может выполнять более сложные задачи.


Более удобное использование нескольких зажимов вместе


  • Несколько зажимов под прямым углом можно использовать вместе, а это значит, что ваша работа будет более точной и стабильной.

Что такое угловой зажим?

Магазин хомутов

Как следует из названия, угловые зажимы предназначены для зажима предметов под определенным углом.Поскольку инструмент часто используется для зажима углов или создания стыков под углом, его также можно назвать угловым зажимом или зажимом под углом.
Устройство позволяет держать два предмета под углом 90 градусов, чтобы соединить их вместе. У многих типов предметы могут быть разной ширины или диаметра, и зажим по-прежнему будет удерживать их под идеальным углом в 90 градусов.

Что касается одношнековых и сварочных угловых зажимов, это связано с функцией губок, которые могут поворачиваться для размещения материалов разной толщины, при этом они остаются перпендикулярно друг другу.

Угловой зажим с двумя винтами работает несколько иначе, так как две губки можно открывать и закрывать независимо друг от друга, чтобы приспособиться к разной толщине.
Угловой зажим идеально подходит для сборки проектов и создания стыков, особенно в деревообработке.Его можно использовать для создания различных соединений, таких как косые соединения, стыковые соединения и Т-образные соединения. Наиболее распространенные проекты, для которых используется зажим, включают изготовление деревянных рам для картин, книжных шкафов и полок.
Угловой зажим также может использоваться в металлообработке, в частности, при сварке.
Угловые зажимы доступны в различных формах и исполнениях.Для получения дополнительной информации см. Какие бывают типы угловых зажимов?
Зажим можно использовать от руки или (на некоторых моделях) прикрепить к рабочему столу с помощью зажимов для большей безопасности во время выполнения работ. Фиксирующие зажимы удерживают угловой зажим на краю столешницы, предотвращая любое движение во время нанесения. Это дает пользователю возможность работать обеими руками.
Некоторые угловые зажимы могут быть прикреплены к станине сверлильного станка для зажима предметов при сверлении отверстий.

6 B422 ЗАЖИМ ПРАВЫЙ УГОЛ

Зажим для прямоугольной балки, Серия / Модель: Серия B422, Размер кабелепровода / трубы: 6 дюймов, Материал: Низкоуглеродистая сталь 7 GA, Стандарт материала: Поверхность: ASTM B633 SC3 Тип III, Поверхность / Цвет: Гальваническое цинкование

Название предмета : Зажим для прямоугольной балки
Серия / Модель : Серия B422
Размер кабелепровода / трубы : 6 В
Материал : 7 GA Низкоуглеродистая сталь
Стандарт материалов : Отделка: ASTM B633 SC3 Тип III
Отделка / цвет : Гальваническое цинкование

Применение: Для кабелепровода / трубы

Обзор мощного прямоугольного зажима Bessey

Нажмите на любое изображение, чтобы увидеть его в большем размере.

Соединение под углом — один из самых известных и узнаваемых в деревообработке, но он также является одним из самых сложных в изготовлении из-за сложности его зажима. Я пробовал пружинные зажимы, хлипкие угловые зажимы, зажимы для ремня и многие другие, и ни один из них, похоже, не удерживал соединение надежно. Прямоугольный зажим Bessey для тяжелых условий эксплуатации решает эту проблему.


В комплект входит сам зажим, два монтажных кронштейна TK-6 для крепления зажима к столу и пластиковая вставка, чтобы вы могли затягивать зажимы, когда они не используются.Пластиковая вставка на самом деле является довольно умным дополнением, потому что головка болтается, когда она не прикручена.

Два монтажных кронштейна TK-6 также являются приятным дополнением. При работе с длинными или высокими кусками дерева зажим может легко скользить, и вам могут понадобиться три руки, чтобы скрепить доски вместе. Кронштейны прикрепляют зажим к рабочему столу и устраняют эту проблему. Они открываются до максимальной толщины 2–1 / 8 дюйма, поэтому их можно легко разместить на стандартном рабочем столе толщиной 2 дюйма.

Сам зажим отлит под давлением и покрыт материалом, предназначенным для защиты деталей вашего проекта. Это также «Bessey Red», поэтому на загроможденном верстаке будет сложно потерять зажим! Головка вмещает детали различной толщины до 1-1 / 8 дюйма и максимальной вместимостью 1-3 / 4 дюйма при одинаковой толщине заготовки. Глубина челюсти составляет 1–3 / 16 дюйма. Доступны две версии рукоятки. Одна представляет собой традиционную деревянную рукоятку, а другая — композитную рукоятку 2K с удобной вставкой. Я обнаружил, что зажим имеет прочную конструкцию и очень большой.Вес зажима — это первое, что вы замечаете, вынимая его из упаковки.

Сначала я использовал его с некоторыми рамками для картин, чтобы посмотреть, смогу ли я получить хороший плотный стык со скосом. Стык соединялся очень легко и стягивал детали вместе, так что все изогнутые профили идеально подходили друг к другу.


Я также хотел увидеть, насколько хорошо зажим работает с традиционным угловым соединением на конце двух досок, которые были выше, чем сам зажим.У него не было проблем со сборкой этих двух досок вместе, и его можно было легко использовать на досках вдвое большей ширины.

Помимо углового соединения под углом 45 градусов, вы также можете создать тройник между двумя досками. Я создал стыковое соединение между двумя досками, а затем использовал зажим, чтобы удерживать доски вместе, сверля отверстия для шурупов.

Мне удалось легко выровнять две доски в зажиме, и он хорошо затянулся, чтобы доски плотно прилегали друг к другу.

При сверлении отверстий с потайной головкой не было никакого движения или скольжения. Перпендикулярная доска не двигалась, когда сверло вошло в торцевую поверхность детали. У меня также был большой зазор между сверлом и зажимом для этой биты. В результате я смог получить два хорошо просверленных отверстия для шурупов.

Прямоугольный зажим для тяжелых условий эксплуатации создан как «рабочая лошадка», как и следовало ожидать от Bessey.Я был очень доволен тем, насколько хорошо собран зажим и насколько легко он стягивал мои детали вместе и удерживал их в жестком положении. Набор этих зажимов упростит сборку рамок для картин или любого соединения под углом 45 градусов, а также даст дополнительное преимущество создания Т-образных соединений. Если вы собираетесь сделать подобное обрамление в ближайшем будущем, я настоятельно рекомендую вам взглянуть на этот зажим для вашего магазина.

Чтобы узнать больше или приобрести прямоугольный зажим Bessey Heavy-Duty, посетите веб-сайт Highland Woodworking.

Джеффри Флейшер был плотником около 20 лет и профессиональным мастером по дереву последние 6 лет. Он является президентом местного клуба токарных станков Woodturners штата Вирджиния и бывшим президентом компании Northern Virginia Carvers. Вы можете увидеть часть мебели, которую он сделал в www.jeffswooddesigns.com. С ним можно связаться по электронной почте [email protected] .

Вернуться на Wood News Online главная страница

Лучшие угловые зажимы в 2021 году

Потребность в деревообработке, сборке мебели или установке шкафа часто возникает в любом доме или в коммерческих помещениях.Во всех подобных случаях хороший угловой зажим — это практичный инструмент, который может вам понадобиться. Точно так же для любого мастера по дереву или любого профессионального плотника часто видно, что угловой зажим является незамедлительным инструментом. Поскольку это необходимо для деревообработки и промышленности, мы часто видим, что на рынке существует большое разнообразие конструкций угловых зажимов . Большинство из них обычно имеют различные полезные функции для облегчения зажимных работ, а также для замены обычных зажимов.

Будучи универсальными, они очень полезны для удержания массивных деталей под прямым углом. В отличие от молотка и некоторых других устройств, таких как плоскогубцы, угловые зажимы очень универсальны, поэтому они используются во множестве приложений. Благодаря эффективному креплению и долговечности они спасают жизнь. Теперь вы можете отбросить сохраняющуюся в вашем уме путаницу относительно угловых зажимов, просмотрев каждый продукт, представленный ниже.

Список 12 лучших угловых зажимов в обзоре 2021 года на Amazon.Com

Прямоугольный Зажим, угловой зажим с одной ручкой 90 °, угловой зажим из алюминиевого сплава…
Предварительный просмотр Продукт Цена
Bessey Tools WS-3 + 2K Угловой зажим 90 градусов для Т-образных соединений и скошенных углов 908 9024 9024 9024 Купить 9064 9024 9024 $ 30 Hobart 770565 Двухосевой сварочный зажим $ 19,99 Купить на Amazon
NUZAMAS Угловой зажим 90 градусов Прямоугольный зажим Изготовлен из алюминиевого сплава, регулируемый угол поворота губок… $ 33.95 Купить на Amazon
Swimmaxt Right Angle Clamp $ 44.99 Купить на Amazon
HORUSDY Сварочные зажимы для дерева под углом 90 ° для автомобильных угловых зажимов -рабочий, … $ 16,99 Купить на Amazon
Держатель зажимов под прямым углом 90 градусов Тиски Сварка Деревообработка Зажим для рамы DIY Регулируемый Купить на Amazon
Купить на Amazon
GLESOURCE Алюминиевый сплав 90-градусные позиционирующие квадраты 4,7 «x 4,7» Зажимы под прямым углом Деревообработка … Купить на Amazon
-Зажим с прямым углом 90 градусов, как показано на рисунке, средний $ 28,25 Купить на Amazon
POWERTEC 71017 Быстроразъемный ленточный зажим | Держатель зажимного ремня рамы для деревообработки $ 15.79 Купить на Amazon
HORUSDY Quick-Jaw Угловой зажим с прямым углом 90 градусов для сварки, деревообработки, обрамления фото — лучший … $ 39,90 Купить на Amazon Зажим Can-Do $ 24,95 Купить на Amazon

12. Зажим Bessey Tools WS-3 + 2K под углом 90 градусов:
