  1. Винтовая стяжка
  2. Стяжка коническая
  3. Мебельный уголок
  4. Евровинт
  5. Стяжка эксцентриковая
  6. Разновидности эксцентриковых стяжек
  7. Сфера применения
  8. Материалы и комплектация

Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов. В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.

Этот тип крепления в современной мебельной промышленности редко используется как самостоятельный. Его в основном применяют только для придания жесткости совместно с эксцентриковыми стяжками.

Главная его функция в большинстве случаев построения мебели – препятствование смещению панелей относительно друг друга и придание дополнительной жесткости креплению.

Используется обычно совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Мастера и столярные мастерские, работающие с деревом, используют мебельный шкант как основной крепежный элемент. В таком случае детали мебели соединяют на шканты, которые приклеивают к деталям с помощью клея ПВА. В таком случае совместно с ПВА использование каких-либо иных стяжек уже не имеет смысла.

Винтовая стяжка

Винтовая стяжка состоит из винта и бочонка. Такой комплект используется для крепления торца одной панели к пласти другой. Например, для крепления полки к боковой панели или спинки кровати к царгам.

Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.

Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.

Для установки этого вида крепежа необходимы навыки. Новички могут столкнуться с такой проблемой, как неточное совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так-то просто.

Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения.

Стяжка коническая

Коническая стяжка часто используется для крепления толстых панелей из ДСП (25 мм, 38 мм) и сборки рамочных фасадов на стяжках.

Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей. В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия. Одно – для штока, которое вкручивается в пласт панели. Второе для винта конической стяжки.Недостатком этого вида крепежа является небольшой ход стягивания. При больших нагрузках со временем могут расшататься отверстия под винт штока. Тогда стяжка просто перестанет работать!

Мебельный уголок

Довольно простой вид крепежа. Прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.

Евровинт

Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия – в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом. В кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых , мебель собранную на евровинтах, нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Стяжка эксцентриковая

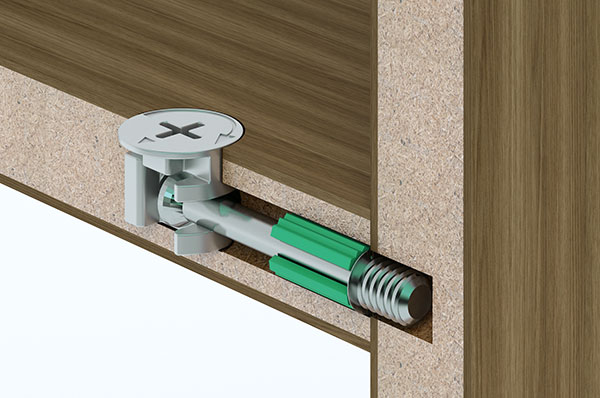

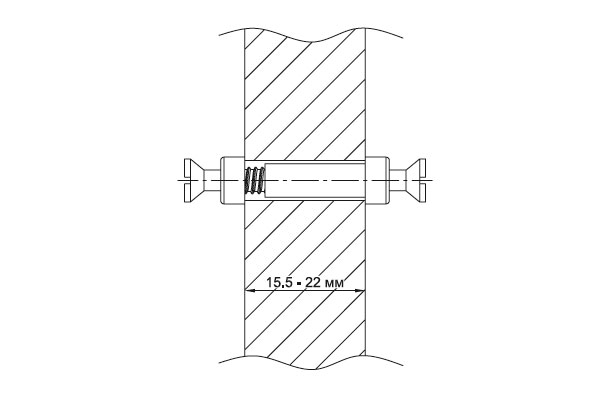

Один из самых популярных на сегодняшний день видов крепежа. Вся качественная мебель собирается именно на эксцентриковой стяжке (минификс). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается сам эксцентрик, а затем эксцентрик поворотом затягивает шток в себя.

Эксцентриковая стяжка всегда используется вместе с деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг друга.

Мебель, собранную на этой стяжке, можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм. Более распространенным является эксцентрик диаметром 15 мм.

Так как сам эксцентрик виден на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки в случае самопроизвольного поворота эксцентрика.

Чтобы избежать этого некоторые производители фурнитуры предусмотрели зазубрины, направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.

Разновидности эксцентриковых стяжек

Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней – металлическая стяжки, описанные выше. Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.Для горизонтальных деталей (полок) удобней использовать эксцентрики, которые позволяют помещать горизонтальные детали в уже собранный мебельный короб. Принцип действия у них такой же как и у ранее описанной эксцентриковой стяжки. Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток сверху и не надо для этого разбирать пол-шкафа. В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.

Многократный демонтаж и монтаж мебели на подобный крепеж не приводит к износу соединений.

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Сфера применения

Мебельные крепежи применяются для соединений Г-образного и Т-образного вида. Минификсы востребованы при сборке тумб, столов, комодов. Они соединяют крышки и днища шкафов, также столешницы компьютерных и обеденных столов, тумбочек и комодов. Кроме того, с помощью эксцентриковых стяжек для мебели скрепляют детали, где нет возможности просверлить отверстия. Для горизонтальных элементов, например, полок, удобнее использовать пластиковые стяжки. Громоздкие конструкции собирают при помощи усиленных эксцентриков. Такие крепежи помещены в корпус и содержат дополнительную футорку.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Материалы и комплектация

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

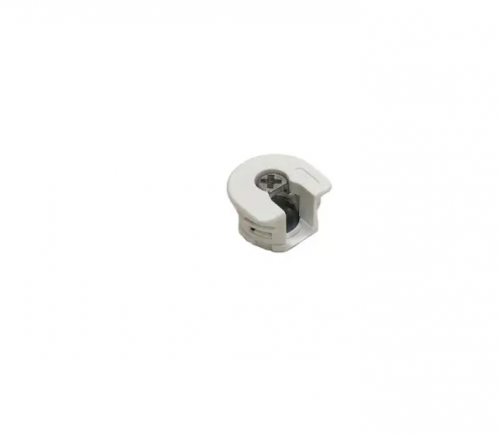

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:

Подскажите, пожалуйста, как разобрать шкаф в прихожей?
С чего начать, если он собран на эксцентриковую стяжку? Попробовала снять одну полочку, закрепленную на 4 стяжки. Открутила 4 эксцентрика, а внутри штоки. Как быть. Их нужно выкручивать или как-то по-другому?

Полина М ,
Снимаете дверцы.
Если у шкафа есть задний полик (чаще всего из ДВПО) то снимается он.

Потом ослабьте все стяжки на одной стороне шкафа и снимайте стенку.
Если место позволяет то после демонтажа дверей кладете шкаф на лицевую сторону, снимаете задний полик, демонтируете стенки.
Если место не позволяет – подоприте полки ( самый простой вариант – стопки книг) чтобы не начали свисать когда начнете стенку демонтировать

Когда я сниму боковую стенку, а дальше что делать? Положить шкаф на пол не представляется возможным. У меня один эксцентрик никак не вывертывается или не вынимается из лунки, как быть?

Полина М написал :
Попробовала снять одну полочку, закрепленную на 4 стяжки.

Догадываюсь, что таких «полочек» – три. Крыша, что-то, стягивающее на уровне середины, дно.

  1. Вынимать эксцентрик не нужно. Достаточно перевести его в положение «открыто» отвёрткой.
  2. Повторяете п.1 на всех «полочках» с одной стороны.
  3. Соответственно, с этой стороны освобождается боковая стенка.
  4. Просто отодвигаете её (приложив некоторое усилие) на некоторое расстояние так, чтобы не рухнула другая боковина с «полочками».
  5. Между боковиной и «полочками» можете увидеть шканты. Это такие деревянные палочки. Вынутся потом.
  6. Поочерёдно, открутив эксцентрики, отсоединяете «полочки» от боковины.
  7. Другая боковина освобождается.
    Всё.
    А почему обязательно в ПервоМай этим заниматься?

Стяжка эксцентриковая мебельная, плюсы и минусы, особенности монтажа

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.


Рис.1.

Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Вырвало петлю фасада, что делать?

У меня зазвонил телефон, кто говорит? Нет, конечно же, не слон, а друг. И у него случилась беда. Маленькие дочки вырвали в очередной раз дверь шкафа. Предыдущие способы возвращения петель на место себя исчерпали так как, в ЛДСП уже саморезы больше не держались. Так как петли вырывались не первый раз, то основание петли прикручивалось в разных местах уже много раз и ДСП стало похоже на решето, но проблему нужно было решить. Не много поразмыслив, мной были предложены несколько вариантов решения проблемы с вырванными петлями:
Первый вариант крайний, дорогой и муторный изготовить копию боковой стенки шкафа и заменить ее. Но этот вариант как я уже сказал, был самым последним, когда других вариантов больше не будет.

Второй вариант – это смещение основания петли, которой петля крепится к боковой стенке и прикручивание петли в данном месте. Но этот вариант был пройден ранее и уже не мог более применяться.

Еще как вариант смещения петли полностью, то, есть с высверливанием нового места под петлю в фасаде и соответствующим креплением на боковой стенке. Но это тема для отдельного разговора.

Теперь переходим к другим методам возвращения вырванной петли на свое законное место. Дырки из-под саморезов или винтов можно попробовать замазать клеем ПВА (из опыта могу сказать, что лучше использовать ПВА Столяр Момент) с добавленными мелкими опилками. Получить средней вязкости состав. И таким составом заделать отверстия от саморезов или винтов крепивших петлю к ДСП. Этот вариант и выбрал мой друг, хотя мое мнение, что этот вариант не так надежен, как следующий вариант восстановления вырванной петли.

Этот вариант мной применяется часто не только для того чтобы восстановить крепление петли к ДСП, но и для восстановления крепления штока эксцентриковой стяжки. На одном из заказов клиент попытавшийся собрать самостоятельно дешевую мебель, почему-то решил, что отверстия ни того размера и высверлил их насквозь. Спасли мебельные шканты.

Гнездо куда крепились саморезы или винты, держащие петли засверливаем с помощью обыкновенного сверла диаметром 8 мм. Сверлить так, чтобы не просверлить отверстие насквозь. Для ограничения глубины сверления отверстия лучше воспользоваться ограничительным кольцом на сверле. В результате сверления получится отверстие глубиной от 10 до 12 мм и диаметром 8 мм. Теперь в данное отверстие можно забить аккуратно мебельный шкант, на котором предварительно отмечена примерно глубина вашего отверстия. Для того чтобы шкант был зафиксирован в отверстии наверняка, его лучше смазать клеем ПВА Столяр Мо мент . Выступающую часть шканта нужно ровно спилить к примеру полотном пилки по железу. Удаляются излишки клея, если он выступил. И если петлю крепить на саморезы, то их можно закручивать сразу же после установки таких пробок. Если же нужно сверлить отверстия под вин ты, то лучше подождать сутки. Хотя ПВА Столяр быстро схватывает, но полная прочность все равно наступает не сразу. Этот вариант я считаю наиболее оптимальным из всех.

Но уж если и данный вариант вас не устроил, то можно воспользоваться совсем уж жестким вариантом, это сверление отверстия насквозь и притягиванием петель болтами такого вида и подходящего размера.

А с обр атной стороны, где буд ут видны шляпки болтов, наклеить самоклеющиеся заглушки.

Думаю, что в основном все возможные варианты восстановления крепления петель рассмотрены и помогут вам вашей проблемой.

А вот что в результате получилось у моего друга.

Источник: mebel-chik.ru

Разметка под эксцентриковую стяжку

Ключевым этапом, обеспечивающим правильную установку эксцентриковой стяжки, является нанесение разметки под отверстия для минификсов. Отметки наносятся карандашом или шилом. При этом если используется шило, то его надо лишь слегка прижимать к поверхности, не вдавливая. Разметку можно наносить на скрепляемые детали двумя способами.

  1. Нанесение разметки вручную.

При нанесении разметки понадобится линейка или угольник, рулетка (для нанесения на длинные детали). Чтобы выполнить разметку, надо элементы, которые соединяются, положить друг на друга немного сместив и нанести отметки под отверстия для штока и эксцентрика.

На том элементе, где предполагается установить эксцентрик, следует отметить место под центр паза. Он должен быть расположен на расстоянии от кромки детали, равном установочному размеру.

  1. Нанесение разметки с помощью шаблона.

Применение специальных шаблонов упрощает и ускоряет нанесение разметки под стяжку. Основное преимущество этого способа – точность. Шаблоны можно приобрести готовыми или сделать самостоятельно. Готовый шаблон – более универсальный, он дает возможность сделать чертеж разметки под эксцентриковую стяжку для элементов разного размерного ряда.

Смотрите также

Комментарии 8

лучший анти-степлер и всегда под рукой. Ну а ты, как всегда, маньяк )))

Ну ты что — у него даже подъема нет! И захвата!

Садо-мазо таким вытаскивать — все равно что провод зачищать кусачками вместо стриппера! )

я надёргался как-то много этим зацепом, вроде норм. зы. провода зачищать удобно зажигалкой )

Может у тебя другая модель степлера?

Смотри какой у моего толстенный поддеватель!

Ну что с таким делать?

я надёргался как-то много этим зацепом, вроде норм. зы. провода зачищать удобно зажигалкой )

А вот такой носик у этого инструмента:

“Потому что всякие винтики и штучки очень часто упаковывают в пакетики, скрепленные скрепками через картонку” Дело в том, что зачастую они скреплены так, что к ним крокодилом не подберёшься, только отвёртка и пассатижи спасают.

Блин не знал что такая фигня есть)) Нужно будет купить, а то при строительстве дома десятками тысяч бьем степлером. А вот таких как у тебя на фото степлеров валяется ломаных наверное с десяток по всей даче за время строительства. Очень не надежные и не удобные. Только в этом году перешел на пневмо степлер это нечто. Не каких тебе усилий легкое касания клавиши пальцем и степлер загоняет скобу при 8 атмосферах. За год не разу не подвел и не пытался даже не разу выбить две скобы. До этого в год меняли от двух до четырех степлеров ручных, думал может в марках проблемы или в цене но все оканчивалось тем же самым, а именно выбиванием по две скобы, заклиниванием или тупа обломом самого ударного механизма. И уж очень болит от него ладонь.

Это же домаший инструмент, а не пофессиональный! )

Я им может пачек 10 всего скоб забил за всю его жизнь, и конечно пока и намека нет на поломку!

Недавно мне тоже пришлось забивать достаточно много скоб, и то рука устала. )

А на стройке таким забивать — это чистое садомазо, он на это и не рассчитан — рука отвалится столько забивать, конечно нужно электро или пневмо профессиональный. )

Источник: www.drive2.ru

Сфера применения

Эксцентриковую стяжку часто применяют для мебели, которую нужно часто перевозить в разобранном виде или убирать на хранение после каждого использования (складные столы, диваны-раскладушки и так далее). Не подведет такая фурнитура и в том случае, если ей нужно будет выдержать большой вес – она очень прочная, особенно при включении в набор дополнительной футорки и корпуса.

Обычно именно минификсы рекомендуют для Г-образных и Т-образных креплений под прямым углом, ведь даже в таких условиях они вполне надежны. Также эксцентриковые стяжки полезны там, где дизайн подразумевает отсутствие торчащих креплений, например, с их помощью можно присоединить мебельный фасад.

На практике с помощью таких стяжек прикручивают столешницы, днища, задние стенки комодов, шкафов-купе, пеналов, тумбочек и прочего. Еще одна сфера применения – встроенная мебель. Разнообразные подвиды позволяют подобрать фурнитуру как для крупногабаритных предметов, так и для миниатюрных.

Как выкрутить эксцентрик от старого смесителя если он сильно прикипел

При проведении ремонтных работ в квартире многие люди часто сталкиваются с ситуацией, когда им требуется заменить старый смеситель. Эта по большому счету простая процедура может превратиться в серьезную проблему, если смеситель установлен на старые металлические трубы.

Ведь раньше при установке такого оборудования сантехники вкручивали эксцентрики смесителя, прямо в отводы, сделанные из чугуна. Однако после долгого использования эксцентрики прикипают к стенам труб, и поэтому их снятие часто приводит к разрушению деталей, при этом внутри трубы может остаться часть резьбы.

Удалить в дальнейшем такие части из трубопровода будет крайне сложно.

В этой статье речь пойдет о том, каким образом можно избежать возникновения подобных ситуаций и решить проблему без осложнений в виде поломки эксцентрика.

Первое правило работаем аккуратно

Итак, в большинстве случаев, если речь идет о современном пластиковом или металлическом трубопроводе проблем с выкручиванием эксцентриков возникнуть не должно. Однако в любом случае перед началом работ следует подготовить необходимый инструмент в виде специального разводного ключа.

Сейчас производители делают эксцентрики со специальными гранями, которые и позволяют быстро выкрутить элемент из трубы.

Другое дело если нужно заменить старый эксцентрик, но при этом владелец не хочет снимать трубы. В таких ситуациях придется действовать особенно осторожно, чтобы не раздавить эксцентрик. Если же все-таки в процессе часть резьбы останется в трубе, то тогда следует воспользоваться рекомендациями специалистов.

Что делать если эксцентрик сломался

На данный момент профессиональные сантехники разработали несколько способов решения подобной проблемы. Причем метод зависит от качества резьбы фитинга.

  1. Если фитинг хорошего качества и может выдержать серьезные механические нагрузки тогда остатки резьбы можно выкрутить из трубы с помощью зубила. При этом необходимо подобрать инструмент таким образом, чтобы его заостренная часть была больше размеров фитинга. Сам процесс выглядит следующим образом. Ударом молотка зубило загоняется внутрь эксцентрика. Дальше выкручиваем фитинг, зажав зубило газовым ключом.
  2. Если эксцентрик не слишком хорошего качества и при этом сильно прикипел к трубе. в таком случае нужно разрезать его изнутри полотном от ножовки на крест. Дальше части фитинга удаляем с помощью отвертки .

При этом проводя все подобные процедуры, следует вложить в трубу небольшой кусок материала таким образом можно избежать попадания кусочков металла внутрь трубопровода.

Методы, представленные выше, были разработаны исходя из долгих лет практики, и поэтому о них не рассказывают будущим сантехникам во время обучения. С другой стороны они уже не раз доказывали свою эффективность и поэтому их можно применять в случае необходимости.

Однако еще до начала работ по замене смесителя владельцу помещения следует ответить для себя на вопрос стоит ли оставлять старые трубы или все-таки их лучше заменить.

А вы знаете как выкрутить эксцентрик от старого смесителя если он сильно прикипел? Поделитесь своим опытом в комментариях.

Понравилась статья? Подписывайтесь на нас в Яндекс Дзене. Подписавшись, вы будете в курсе всех самых интересных новостей. Перейти и подписаться.

Источник: tradinghub.ru

Материалы изготовления

Эксцентриковые стяжки изготавливают как из металла, так и из пластика. Пластиковые разрезные-распорные лучше подойдут для небольших горизонтальных предметов вроде полок, для легких изделий. Вмонтировать их гораздо проще, достаточно вставить шток в неразрезной конец и несколько раз ударить молотком. Однако, если на них давит большой вес, такие футорки могут излишне раздаться в ширину и повредить ДСП: рано или поздно появится трещина, которая потом поползет дальше. Для закрепления пластика иногда советуют использовать клей: его заливают в лунку, куда вставляется муфта.

Разновидности регулируемых по высоте ножек для мебели, правила монтажа

Металлический минификс вкрутить сложнее, зато он выдержит, например, тяжелый кухонный гарнитур, не повредив при этом саму мебель. Клей здесь точно не требуется, зато нужно зенкование – дополнительное выравнивание отверстий. В отличие от пластика, сталь не настолько податлива и не примет под давлением форму, соответствующую углублению.

При монтаже стяжек с последующей перевозкой готового изделия нужно помнить, что пластик не поцарапает соседние детали, а металл может. Если были выбраны втулки из нержавеющей стали, нелишним будет принять дополнительные меры безопасности.


Металл


Пластик

Инструкция По Применению, Варианты Использования

Содержание

  • 1. Установка эксцентриковой стяжки
    • 1.1. Разметка отверстий под эксцентриковую стяжку
    • 1.2. Инструмент для сверления отверстий
    • 1.3. Примеры применения эксцентриковой стяжки
  • 2. Практические советы по установке эксцентриковой стяжки
  • 3. На что обратить внимание

Эксцентриковая стяжка современная мебельная фурнитура, которую можно использовать при самостоятельном или профессиональном изготовлении мебели. С помощью эксцентрика можно присоединить столешницу к стойкам стола, собрать комод или многоуровневый стеллаж. Также мебельный эксцентрик применяется для сборки шкафа-купе, чтобы исключить высверливание отверстий на лицевой части деталей. Использоваться эксцентриковую стяжку эффективно и для мебели, которую часто приходится разбирать для транспортировки.

Установка эксцентриковой стяжки

Чтобы эксцентрик мебельный полностью выполнял возложенные на него функции, при его монтаже важно строго соблюдать инструкции и установочные размеры. При правильном выборе минификс обеспечить точное и прочное соединение деталей. Установочные размеры стяжек равны, однако они отличаются по размеру штока.

При соединении деталей с помощью мебельной стяжки важно следить за тем, в каком положении шток находится относительно эксцентрика. Если шток слишком сильно закрутить, эксцентрик нельзя будет правильно повернуть, поэтому соединение не закрепиться. А если его не докрутить, то детали будут неплотно соединяться.

Разметка отверстий под эксцентриковую стяжку

Перед тем, как использовать мебельный эксцентрик, требуется правильно выполнить разметку. Сделать ее можно с помощью обычной линейки, но нужно внимательно просчитать нужные расстояния. Для выполнения разметки нужно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.

Если выполнять разметку внимательно и аккуратно, детали соединяться правильно. Но чтобы установка эксцентрика точно прошла без проблем, можно использовать специальный шаблон. Использование шаблона для установки минификса исключает возникновение ошибок при разметке мест для отверстий. Шаблон можно приобрести готовый или сделать самостоятельно.

Инструмент для сверления отверстий

После окончания разметки для установки мебельного эксцентрика следует просверлить отверстия. Чтобы сделать отверстия на столешнице, потребуется использовать самое обычное сверло, диаметр которого составляет 5 мм. Для выполнения отверстий лучше всего использовать специальные сверла по дереву, которые не повреждают поверхность мебели. В торце сопрягаемой детали требуется просверлить отверстие сверлом по дереву, которое имеет диаметр 8 мм.

Для выполнения выборки под минификс можно использовать еще и специальное сверло Форстнера. Оно также может иметь разный диаметр. При выборе изделия с нужными параметрами требуется учесть диаметр самого минификса. Глубина выполняемого отверстия должна составлять около 12,5 мм.

Примеры применения эксцентриковой стяжки

Широкий ассортимент мебельных конструкций, которые можно собирать, используя эксцентрик, делает его универсальным видом крепежных элементов. Вот только несколько примеров, зачем можно использовать эксцентрик при производстве мебели:

  1. Установка столешницы комодов. Использование данного мебельного крепежного элемента позволит быстро установить столешницу и плотно ее закрепить.

  2. Столешница компьютерных и других столов.

  3. Шкафы-купе. Использование минификсов рекомендуется в тех местах, где невозможно сверлить отверстия на лицевой части детали. Это в первую очередь касается дна и крыши шкафа, а также боковых частей.

  4. Стеллажи. Установка открытых и закрытых стеллажей требует надежного крепления полок и перемычек. Если использовать эксцентрик, все элементы будут зафиксированы прочно и надежно. К тому же данные крепежные элементы сделают стеллаж разборной конструкцией.

При установке штока его зажим полностью скрывается в теле плиты, а на видимой части остается только эксцентрик, расположенный на внутренней части мебели. Именно поэтому использовать данные крепежные элементы можно практически для любых видов мебельных конструкций.

Практические советы по установке эксцентриковой стяжки

Если следовать инструкции по установки эксцентрика, элементы мебели будут закрепление прочно и надежно, плита не будет повреждена, а при необходимости конструкцию можно будет разобрать и снова собрать.

В первую очередь нужно понимать, что из-за наличия на минификсе острого выступа и большой глубине сверления, легко пробить плиту насквозь. Поэтому работу нужно выполнять очень аккуратно, точно рассчитывая глубину сверления.

Чтобы этого избежать, рекомендуется применять специальный ограничитель глубины. Это позволит не просверлить отверстие больше, чем этого требует длина эксцентриковой стяжки.

Во избежание указанных проблем, рекомендуется использовать специальный ограничитель глубины сверления. С его помощью можно точно контролировать глубину сверления. Именно сложность сверления отверстий является основной причиной, почему эксцентриковая стяжка не применяться повсеместно.

Однако при использовании специальных сверл обеспечивается правильная глубина отверстия без повреждения плиты. Кроме того, данный конкретный способ соединения элементов обеспечивает возможность многократной сборки-разборки мебели. Такое решение принято считать универсальным при сборке столов, шкафов, стеллажей, комодов и тумбочек.

На что обратить внимание

Важно знать не только зачем и как использовать эксцентриковую стяжку, но и как ее правильно выбрать. Одним из самых важных факторов при выборе крепления является его цена. Экономить на покупке не стоит. Дешевые минификсы могут иметь низкое качество, что скажется не только на процессе его монтажа, но и дальнейшей эксплуатации.

Головка дешевых эксцентриков в процессе монтажа могут вмяться в плиту, поэтому повторная разборка будет невозможной. Также при выборе нужно учитывать тип используемых деталей, длину минификсов и материал, на основе которого они производятся.

Как установить эксцентриковую стяжку

В производстве мебели широко используется эксцентриковая стяжка, с помощью которой удается скрывать участки креплений, благодаря чему повышается привлекательность изготавливаемой продукции. Среди иных преимуществ, которые обеспечиваются за счет ее использования, является возможность многократно разбирать мебели при этом не влиять на ее прочностные и иные характеристики.

Что такое эксцентриковая стяжка

Эксцентриковая стяжка – скрытый тип крепежа, который обеспечивает мебели эстетический внешний вид, целостностность корпуса и фасада. Такая фиксация отдельных элементов позволяет проводить многократную сборку/разборку без видимых последствий.

Преимуществ стяжка мебельная имеет огромное количество, но следует обратить внимание на сложность ее установки. Сделать работу можно при условии наличия специального инструмента, кроме этого потребуется четко соблюдать инструкции.

Особенности использования

Применяется эксцентрик мебельный на участках соединения деталей (Г и Т-образных), где важно скрыть крепление. Чаще с его помощью фиксируется:

  • Столешницы, изготовленные из ДСП;
  • Крыши, низ шкафов;
  • Столешницы комодов.

Шток эксцентрикового зажима скрывается в материале, видимым остается эксцентрик, монтируемый во внутреннем пространстве мебели.

Виды эксцентриковой стяжки

Сегодня предлагаются различные виды мебельного крепежа. Вне зависимости от типа и формы, конструктивно он состоит из:

  • штока;
  • эксцентрика;
  • заглушки;
  • металлической втулки.

Ранее часто встречались в продаже двусторонние и шарнирные стяжки, однако подобные решения в последнее время перестают применять. Наибольшей популярностью продолжает пользоваться стяжка мебельная эксцентриковая. Ее ключевая особенность – наличие резьбы. Состоит из эксцентрика и штока. Отличается высокой надежностью и практичностью.

Как закрутить эксцентрик

Выполняется сборка с применением эксцентриковой стяжки в строгой последовательности. Следует учесть, что эксцентрики мебельные состоят всего из 2-х частей. Принцип их установки достаточно простой:

  • В деталь устанавливается по элементу;
  • Выполняется соединение частей;
  • Далее – проворачивание эксцентрика до упора.

Таким образом обеспечивается надежность крепления деталей мебели.

Сегодня эксцентриковые стяжки предлагаются с различным размером эксцентрика и штока. Самым распространенным вариантом является эксцентрик с размером 1,5 см. Что касается штока, его размер может быть: 1, 2,6 и 3,4 см. Выбирается размер исходя из поставленных задач. Например, для сборки полки отлично подходит шток минимальной длины. Так же повышенным спросом пользуется  нержавеющий крепеж, опт которого можно заказать в интернет-магазине «Первый крепеж».

Выполнение разметки

Прежде чем начинать основную часть работы, которая направлена на сверление пазов под стяжку, потребуется выполнить разметку. Отметим, что данный этап является одним из самых важных в подготовительном процессе. Сложного нет ничего, но должна быть максимальная внимательность. Для работы потребуется самая обычная металлическая сантиметровая линейка. Все что остается – это приложить линейку к поверхности, отмерить нужное расстояние, провести последовательное смещение и сделать под пазы отметки.

Преимущество этого способа удобство, простота. Однако вероятность 100% точности исключается. Поэтому даже профессионалы при выполнении разметки применяют специальные шаблоны, использование которых значительно повышает точность. Поэтому правильно будет использовать именно такой метод. С его помощью ошибки в работе будут исключены. А значит, установка эксцентриковой стяжки будет реализована максимально качественно и точно.

Инструкция по установке мебельных эксцентриков

Для выполнения работы потребуется небольшой набор инструмента, а именно:

  • сверло на 5 и 7 мм;
  • шуруповерт; карандаш;
  • линейка;
  • фреза 1,5 см.

Подготовив инструменты, можно приступать к основной, самой интересной части работы.

ВАЖНО! Для выполнения установки минификса требуется сделать 3 отверстия разного диаметра в соединяемых деталях.

Приступаем к установке. Итак, чтобы выполнить качественно сборку, необходимо, чтобы эксцентрик захватил головку штока. Для этого нужно предусмотреть ее подъем примерно на 6 мм.

Вкручивая шток в ДСП, сверлом делаем отверстие размером 5 мм, если это боковина, то конфирматным. Центр отверстия от края детали должен иметь расстояние не менее 8 мм, при этом его глубина находится в диапазоне 10-11 мм. Вкручиваться шток должен до самого конца, плотно.

Во второй детали выполняется разметка на два отверстия:

  1. Первое, расстояние от края до центра – 3,4 см. Глубина должна четко совпадать толщине эксцентрика. Здесь важно, чтобы он в материал входил заподлицо.
  2. Второе отверстие выполняется с торцевой части, по центру используется сверло – 7 мм. Когда все выполнено, в отверстие с вкручивается шток эксцентрика. После на него накладывается вторая деталь, конструкция зажимается, используется минификс.

Советы и рекомендации специалистов

Это один из наиболее сложных этапов выполнения сборки. Важно правильно подготовить отверстия – от этого будет зависеть качество соединения деталей. Конечно, подобную работу следует доверять опытным мастерам, которые гарантируют, что стяжка мебельная будет проведена с ювелирной точностью.

Выбор размера сверла осуществляется индивидуально исходя из размера штока. Примерно в 90% случаев сегодня используется сверло размером 5 мм. Отверстия, через которые выполняется соединение с эксцентриком, выполняется сверлом 8 мм. В редких случаях может возникать необходимость в уменьшении размера отверстий. Тогда используется сверло 6 мм, за счет чего гарантируется плотность посадки

Выполнить отверстия можно несколькими способами. Наиболее оптимальный вариант, с помощью которого обеспечивается максимальное качество – это использование готового кондуктора. В этом случае даже применяя обычную дрель можно проделать отверстия с идеальной точностью. При сверлении отверстий под установку эксцентриков важно проявлять внимание и стараться все делать аккуратно.

После того как отверстия будут проделаны, необходимо разобраться с тем как закрутить эксцентрики так, чтобы обеспечить максимальной надежности фиксацию. Для этого потребуется внимательно изучить инструкции, а также рекомендации специалистов. Если все моменты выполнены правильно, соединение получится надежным и долговечным.

Мебельный крепеж

Долговечность и качество мебели зависит от качества применяемых в производстве материалов, используемых технологий и квалификации персонала. Надежность и прочность мебельному корпусу придает соединительная фурнитура, которая среди мебельщиков называется стяжкой.

В данной статье будут рассмотрены основные и наиболее часто применяемые виды стяжек, используемых в сборке корпусной мебели.

Конфирмат (Евровинт) – популярный и наиболее часто используемый крепеж для сборки мебельных каркасов.

Размер 7х50 и реже 7х70, головка под шестигранник №4 или крест. Монтируется путем вкручивания в торец через плоскость (пласть) детали в предварительно подготовленное отверстие.

Сверление отверстий производится специальным конфирматным (ступенчатым) сверлом или несколькими сверлами диаметром 5 и 7 мм с последующей зенковкой под шляпку. Применение сверла диаметром 4 и 5 мм допустимо в зависимости от структуры соединяемого плитного материала, возможно «вспучивание» при закручивании.

Несмотря на то, что крепеж конфирматом считается наиболее надежным, у него есть некоторые особенности:

  • при многократном вкручивании, разрушается структура плиты и теряется надежность крепления, поэтому мебель с таким крепежом не рекомендуется собирать и разбирать более трех раз
  • на внешней боковине, через которую произведен крепеж, видны головки или заглушки конфирмата, в модульной мебели это скрывают рядом стоящие тумбы

Эксцентриковая стяжка – один из популярных, в настоящее время вид мебельного крепежа. эксцентрик, дюбель (резьбовой или ввинчиваемый) и заглушка. В комплект с резьбовым дюбелем добавляется муфта.

Монтаж производится следующим образом: в плоскость соединяемой детали вкручивается дюбель, вторая деталь надвигается на дюбель, через заранее подготовленное «внутреннее» отверстие, до центра поперечного отверстия, в которое вставляется сам эксцентрик. При повороте эксцентрика происходит захват головки дюбеля, тем самым, детали притягиваются и фиксируются, после чего эксцентрик закрывается заглушкой. Поворот эксцентрика для фиксации головки дюбеля удобнее всего производить шестигранным ключом или насадкой размером №4. С целью предотвращения ослабления стяжки, на эксцентрике с внутренней стороны специально предусмотрены насечки. Для плит 16 мм наиболее популярный диаметр эксцентрика 15 мм, высота 12,5 мм, но существуют такие стяжки и для более толстого соединяемого материала. Представленный на рынке ассортимент дюбелей позволяет производить соединения под различными углами.

Преимуществами эксцентриковой стяжки являются:

  • сохранение эстетики конечного изделия — эксцентрик закрытый заглушкой (как правило в цвет плиты) расположен внутри мебельного изделия и сам по себе не видим
  • возможность сборки и разборки мебели неограниченное количество раз, без демонтажа деталей, фиксируемых в самой плите.

К недостаткам можно отнести: трудоемкость монтажа и необходимость соблюдения точности при разметке

Данную стяжку рекомендуется использовать совместно с деревянным шкантом, который обеспечивая дополнительную жесткость, препятствует смещению закрепляемых панелей.

Стяжка-полкодержатель («фисташка» или «пластиковый эксцентрик»)

Стяжка-полкодержатель состоит из эксцентрика в пластиковом или металлическом корпусе и дюбеля, на котором она собственно и фиксируется. Пластиковые корпуса имеют различные цветовые оттенки, которые можно подобрать в цвет соединяемого материала. В виду конструктивных особенностей, монтаж стяжки производится с примыкающего края соединяемой детали.

Диаметр сверления отверстия для данной стяжки 20 мм. На пластиковом корпусе предусмотрены насечки, которые являются «упорами» для фиксации стяжки в полке. Фиксацию стяжки можно производить и с обратной стороны (отверткой или насадкой «шлиц») предварительно просверлив сквозное отверстие в фиксируемой полке, с внешней стороны это отверстие впоследствии можно закрыть заглушкой.

Монтаж с использованием стяжки-полкодержателя не требует дополнительного пространства для предварительной сборки изделия, его легко производить на месте установки мебели, что особенно актуально для встроенной мебели. Другим плюсом использования данного вида крепежа является возможность многократного монтажа и демонтажа.


Винтовая стяжка («Бочонок»)

В составе комплекта винтовой стяжки два элемента: винт и цилиндрический корпус, имеющий отверстие с внутренней резьбой. Монтаж корпусов мебели производится путем вкручивания винта в цилиндрическую ответную часть, через заранее подготовленные отверстия.

Надежность данной стяжки обусловлена цельнометалическим корпусом, что обеспечивает высокую прочность соединения, кроме этого цилиндр имеет насечку «шлиц» для центровки. Недостатками являются: необходимость точности осей соединения в пласти и торце соединения и видимая головка винта в плоскости детали, которую, однако, при необходимости можно закрыть заглушкой.

Коническая стяжка


Комплектность данной стяжки включает в себя: дюбель резьбовой, муфту, саму стяжку и фиксирующий винт. Являясь по сути аналогом винтовой и эксцентриковой стяжки, данный вид мебельного крепежа однако отличается по принципу монтажа: в муфту, вкрученную в плоскость фиксируется дюбель, вторая деталь надвигается на дюбель, через заранее подготовленное «внутреннее» отверстие, до центра поперечного отверстия, в котором заранее вставлена стяжка, далее дюбель фиксируется винтом.

Многие мебельщики считают данный вид соединения наиболее надежным, т.к. при вкручивании винта он подтягивает само соединение за счет конической формы наконечника винта и конструкции головки дюбеля. Кроме того, данный вид крепления невидим снаружи.

Недостатком является трудоемкость сборки и необходимость высокой точности присадки.

Мебельный уголок


Крепление деталей производится с внутренней стороны каркаса. Разновидности уголков: цельнометаллические и пластиковые, с заглушкой в различных декорах. Фиксация производится шурупами, их размер выбирается в зависимости от толщины соединяемых деталей.

Следует отметить что надежность металлических уголков значительно превышает пластиковые, кроме того сам металлический крепеж может служит элементом декора мебельного изделия.

Представленные в статье достоинства и недостатки наиболее распространенных видов мебельных стяжек, позволят Вам сделать правильный выбор при выборе соединительного крепежа.

КУПИТЬ МЕБЕЛЬНЫЙ КРЕПЕЖ

Для просмотра каталога мебельного крепежа пройдите по следующей ссылке

При возникновении вопросов или необходимости помощи в выборе, опытные консультанты «ТБМ-Маркет» всегда рады ответить на все ваши вопросы

Как закрутить эксцентрики на мебели?

Стяжка эксцентриковая мебельная – надежный способ крепежа различных элементов. Преимущества и недостатки фурнитуры. Установка. Фото+видео.

Содержание

Об эксцентриковой стяжке

Эксцентриковая стяжка, или, по-другому, растекс или минификс, один из самых практичных, прочных и удобных видов скрепления между собой мебельных элементов. Использование такого крепежа позволяет разбирать и собирать мебель повторно без ущерба материалу, из которого эта мебель изготовлена.

С помощью минификса вам становится доступна легкая сборка Т-образных и Г-образных элементов, когда не представляется возможным сделать в них пазы. Часто такой вариант соединения деталей используют при сборке столешниц на обеденных столах и компьютерных, верха и нижней деталях шкафов, комодов, тумб.

Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции

Эксцентриковое соединение – это скрытый вид крепежа, а поэтому он незаметен, но, тем не менее, придает прочности конструкции и не боится повторного использования.

Видовое разнообразие креплений

Составными элементами эксцентриковой стяжки являются стойки, футорки и эксцентрик. По фирме-производителю стяжки делят на следующие виды:

  1. Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
  2. Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
  3. Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.

Как установить эксцентриковую стяжку?

Эксцентриковая стяжка относиться к категории соединительной фурнитуры. С ее помощью можно достичь идеально ровной поверхности любого полового покрытия.

Установка эксцентриковой стяжки достаточно простая, что позволяет выполнить это действие своими руками.

Что из себя представляет данный тип креплений

Минификс – крепеж, состоящий из нескольких составляющих:

  • эксцентрик;
  • стойка или шток;
  • футорка;
  • дюбель;
  • втулка из пластика или металла;
  • заглушка;

Детали продаются в разной комплектации и могут отличаться друг от друга длинной, диаметром, типом футорки и способом крепления, который может представлять из себя винт или саморез.

Составные части эксцентриковой стяжки

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

  • Шток (растекс)
  • Эксцентрик (минификс)
  • Пластиковая или металлическая втулка (в зависимости от производителя)
  • Заглушка минификса (необязательно)

Так же существуют угловые (на шарнире) и двухсторонние стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.

Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

ПреимуществаНедостатки
1. Мебель можно собрать и разобрать быстро и без усилий.
2. Возможность многократной сборки и разборки изделий.
3. Самый надежный и прочный вариант крепления.
4. Не портит внешний вид изделия.
5. Возможность скрепления изделий под разными углами.		1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом.
2. Технология монтажа довольно сложная.
3. Необходимость идеально точных расчетов для разметки под места креплений.

Как выглядит установленная на место эксцентриковая стяжка

Что представляет собой мебельная эксцентриковая стяжка

В комплект деталей мебельной эксцентриковой стяжки, в зависимости от разновидности и производителя, входит от двух до четырех элементов: стержень, муфта для крепления стержня в корпус, эксцентрик (цилиндр) и заглушка, которая закрывает торцевую поверхность эксцентрика.

Прочность и незаметность деталей обеспечивает поворот цилиндра вокруг его оси. На видимых поверхностях эксцентрики больших размеров закрывают заглушками, а вот закрывать цилиндры с диаметром меньше 15 мм – не обязательно.

Стержень изготавливают из алюминиевых или цинковых сплавов под высоким давлением. Его создают таким способом, что при вворачивании, стяжка всегда будет правильно функционировать – так как у них есть уступ, который упирается в торец муфты или поверхность детали. Головку Т-образной формы оснащают специальным шлицем, от которого зависит правильное вворачивание стержня в отверстие. Шлиц может быть прямым, крестовым или универсальным. От нижней поверхности стержня зависит надежность самой стяжки, ведь именно она принимает на себя все усилие.

Стержень может быть разной конструкции, для классического соединения, двухстороннего или углового.

Есть два основных вида муфт – пластмассовые и металлические муфты. Первые вдавливаются в поверхность и крепятся с помощью специальных наружных колец, а вторые вворачиваются в специальные ранее просверленные отверстия. При любом из вышеперечисленных способов монтирования важно знать, что от того, как вмонтирована головка, зависит прочность стяжки и если положение головки стержня слишком низкое или слишком высокое, то усилие в соединении будет непрочное. В особенности это касается деталей с диаметром эксцентрика 15 мм.

Эксцентрики стяжек внешне похожи на цилиндр, но при этом они имеют различный диаметр, высоту и толщину. Торец цилиндра на одной из сторон снабжается крестообразным шлицем, который обеспечивает поворачивание во время сборки. То есть все усилия производителей элементов такой стяжки направлены на то, чтобы сделать ее максимально прочной, а для этого нужно предупредить обратный поворот эксцентрика даже при значительных нагрузках, вибрациях и других факторах, которые могут повлиять на ее положение.

Сборка ящика

Сборку ящика с эксцентриковой стяжкой рекомендуется осуществлять в такой последовательности:

  1. Закрутить эксцентриковый винт в фасадную поверхность ящика.
  2. В выемки по бокам отверстия под винт вставить шканты, уплотнить их молотком.
  3. Вставить на шканты и шток боковую часть ящика.
  4. Молотком помочь боковине плотно занять место.
  5. Вставить до упора в паз в боковине эксцентрик.
  6. Не прилагая большие усилия, провернуть эксцентрик до упора.
  7. Повторить все действия с другой стороны.
  8. Вставить в пазы дно ящика.
  9. Евровинтами прикрутить вязку ящика.
  10. Степлером зафиксировать дно.
  11. С боковой стороны дотянуть евровинты ключом.
  12. Прикрепить ручку.

Основные достоинства эксцентриковой стяжки следующие:

  1. Экономный вариант стяжки, ведь его используют много раз.
  2. Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
  3. Готовая мебель становится жестче.
  4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

  1. Подобные конструкции не каждому по карману.
  2. Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Инструменты для монтажа

Приступая к монтажу изделия с помощью эксцентриковой стяжки, важно, чтобы у вас в наличии были следующие инструменты:

  • отвертка;
  • шуруповерт;
  • фреза, или, по-другому, сверло Форстнера;
  • сверла диаметром 5 и 8 мм;
  • линейка;
  • карандаш.

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Мебельные крепежи

Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов. В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

Конфирмат

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Межсекционная стяжка

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

Мебельные уголки

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Полкодержатели

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.

Увеличить

Рис.14.

Винт устанавливается в стенку шкафа, а полкодержатель в тело полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.

Увеличить

Рис.15.

Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксации имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции мебели.

Увеличить

Рис.16.

Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.

Увеличить

Рис.17.

Полкодержатели для стекла без фиксации представляют собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.

Увеличить

Рис.18.

Что это такое, как его использовать, руководство по покупке

перейти к содержанию

Предыдущий Следующий

Когда речь идет о силовой бетонной стяжке, это полезный инструмент в строительной отрасли для выравнивания стяжки. Он в значительной степени взял на себя роль трудоемких разравнивающих брусков, которые держат в руках люди. Бетонная силовая стяжка позволяет выровнять поверхность более эффективно, чем традиционный метод. Стяжка продлевает срок службы и долговечность бетона. Обычная бетонная стяжка с ручным толканием способна выровнять площадь менее 500 квадратных метров. Всегда рекомендуется для чистовой отделки больших площадей. Ознакомьтесь с некоторыми другими фактами о силовой бетонной стяжке прямо ниже.

Бетонная стяжка

Вам нужна качественная виброрейка?

Добро пожаловать на ваш запрос!

Виброрейка HIKING отличается более легким корпусом, простотой в эксплуатации и удобством переноски. Машина оснащена регулируемой ручкой, длину которой можно регулировать в зависимости от роста оператора, что делает ее более удобной для оператора.

Бетонная силовая стяжка

Что такое силовая стяжка?

A Мощная виброрейка — это инструмент, который используется для удаления излишков бетона вместо механизированной виброрейки. Он вибрирует, удаляя воздух из бетона, тем самым увеличивая плотность бетона и повышая долговечность бетонного пола. По сравнению с ручными инструментами, он более эффективен и эффективен.

Как использовать?

Бетоноукладчик – один из лучших инструментов для выравнивания бетона на большой площади. Он был разработан, чтобы быть более эффективным в дополнение к ускорению процессов. Они доступны в различных размерах в зависимости от применения, начиная от ручного рабочего органа 2×4 и заканчивая массивной вибрационной плитой.

Вибрационные ручные виброрейки являются наиболее популярной формой виброрейки на рынке. Они поставляются с рамой, оснащенной вибрационным двигателем. Ручка отвечает за работу «тяни-толкай». Они идеально подходят для всех типов проектов по выравниванию бетона.

*Перед эксплуатацией бетоноукладчика необходимо проверить целостность и затяжку винтов виброрейки.

  1. С помощью заливной горловины добавьте 100 мл масла в бетоноукладчик и подходящее количество бензина. Во время использования не ждите, пока полностью закончится бензин, прежде чем добавлять его, вы должны пополнить его, как только количество бензина станет относительно низким.
  2. Нажмите на пластиковую всасывающую грушу, чтобы закачать бензин в топливную магистраль. Откройте заслонки двигателя.
  3. Потяните трос стартера двигателя и закройте заслонки после запуска двигателя.
  4. Отрегулируйте дроссельную заслонку на рукоятке, чтобы контролировать скорость двигателя и, таким образом, регулировать силу вибрации бетоноукладчика. После настройки вы готовы к работе.

Начало строительных работ

  1. Равномерно распределите бетон по площади, которую необходимо выровнять. Измеряйте с помощью лазерного уровня и используйте грабли для начального выравнивания, чтобы удерживать бетон на погрешности высоты в идеале около 1 см.
  2. Начать работу с виброрейкой. Для начала поставьте машину возле опалубки и повибрируйте ее в течение нескольких секунд, чтобы бетон по краям опалубки стал более плотным.
  3. Сплющивая машину для бетона и вытягивая ее назад, первым шагом может быть первый уровень и распределение лишнего бетона (или вы можете просто раскатать его вибрацией). В этот момент сила вибрации бетона не должна сильно регулироваться, достаточно небольшой вибрации.
  4. После того, как бетон будет равномерно распределен, включите высокую вибрационную силу для выравнивания, убедившись, что виброплита во время этого процесса находится как можно более горизонтально. Когда бетон перестанет оседать и пузырьки воздуха перестанут выделяться, это означает, что бетон подвергся вибрации и уплотнению. Во время этого процесса сила вибрации виброрейки должна поддерживаться постоянной, а вибрация не должна увеличиваться или уменьшаться.
  5. После того, как бетон был провибрирован и выровнен, затирочная машина может использоваться для отделочных работ, и машина должна быть очищена сразу после завершения, чтобы предотвратить коррозию бетона.

Затирочная машина и затирочная машина

Затирочная машина предназначена для разных целей. Затирочная машина используется для выравнивания бетона, затирочная машина используется для отделки бетона. Существует два типа затирочных машин, включая затирочные машины с ручным управлением и затирочные машины с ручным приводом. Оба инструмента очень полезны для бетонщиков.

Руководство по покупке

Походная техника является профессиональным поставщиком бетоноукладчиков. Вы можете приобрести у нас продукцию Power Screed. В то же время мы также рекомендуем некоторые из продуктов хорошего качества на рынке для вас на выбор.

Здесь вы можете увидеть подробную информацию о трех марках силовых бетонных стяжек, которая находится прямо ниже.

Wacker Газовибрационный бетоноукладчик

Этот бетоноукладчик прост в использовании и не требует особого обслуживания. Невероятно мощный двигатель объемом 37,7 см³ производит равномерную вибрацию по всему отвалу, обеспечивая превосходную и чистую отделку бетона. Более того, трудозатраты на рабочие органы Wacker снижаются примерно на 75 % по сравнению с традиционными методами отделки. Выравнивающие плиты также доступны для использования с балками Wacker E-Line. Этот мощный бетонный вибратор идеально подходит для опалубки, строительства, ремонта и других ремонтных работ. Вся заслуга принадлежит его мощному двигателю Honda мощностью 5,5 л.с. Это идеальный ручной вибратор для бетона, который можно использовать для быстрого оседания бетона путем удаления пузырьков воздуха. Ранцевые вибраторы Wacker специально разработаны для использования в рюкзаке и оснащены регулируемыми лямками рюкзака, превосходной набивкой и подушкой для снижения утомляемости оператора.

ScreeDemonTM Powered by Honda GX35

Это мощная бетонная плита, разработанная MBW, которая уже вышла на рынок. Эксцентрик приводится в движение простым, долговечным и недорогим резиновым изолятором в ScreeDemonTM. Комбинации большинства выглаживающих балок и выглаживающей плиты вызывают неравномерную вибрацию по всей длине выглаживающей плиты. Мало того, что бетон подвергается широкому диапазону вибраций, так еще и уровень крема варьируется от места к месту вдоль планки стяжки. Треугольная конструкция стержня ScreeDemonTM, расположенная вплотную друг к другу, чрезвычайно жесткая и снижает изменчивость передачи вибрации. Большинство стяжек крепятся болтами к своим стяжным балкам. Бетон разъедает резьбу оборудования, и сборка или снятие стяжки становится настолько сложной, что винты часто не разбирают ее для очистки или транспортировки.

Однако, когда речь идет о ScreeDemonTM, он просто прикрепляется к специально разработанной планке. Отверстий, которые могли бы ослабить стяжку, нет. Нет резьбы, усложняющей сборку или разборку. ScreeDemon легко собирается и разбирается за считанные секунды. Все мокрые плиты тестируются MBW, операторы подвергаются чрезмерной вибрации рук. Запатентованный метод фиксации опоры ScreeDemon позволяет использовать изоляторы с низкой твердостью без ущерба для контроля оператора. Вибрация рук/кистей снижена с 50 до 90% по сравнению с конкурентными стяжками.

Виброрейка MX FuelTM

Виброрейка MX FuelTM обеспечивает наиболее надежную заливку и стабильный пуск благодаря 2 часам работы без подзарядки с 12-футовой штангой. . Бесщеточный двигатель POWERSTATETM может тянуть 16-футовую штангу со скоростью 9000 об/мин и имеет триггер с регулируемой скоростью для максимального контроля в жестком и влажном бетоне. Аккумуляторная батарея MX FUELTM REDLITHIUMTM обеспечивает мгновенную подачу питания без газовых головных болей, производит меньше шума, не требует регулярного обслуживания и не выделяет вредных веществ, что делает рабочее место более безопасным как на открытом воздухе, так и в помещении. Вы можете выполнять задачи быстрее, не жертвуя мощностью и временем работы, и все это благодаря быстрой подаче питания с помощью кнопки запуска, которая также сокращает время простоя, устраняя повторяющиеся действия пуска рывком.

Аккумуляторы MX FUELTM REDLITHIUMTM в сочетании с виброрейкой с питанием от аккумуляторов обеспечивают наиболее долговечную и надежную мощность для оборудования. Вибрационный вибробрус MX FuelTM может работать с двумя двигателями на одной штанге для большей мобильности и может работать с штангами длиной до 16 футов без ущерба для мощности. В самых сложных приложениях REDLINK PLUSTM Intelligence гарантирует оптимальную производительность и предлагает защиту от перегрузок для защиты вашего устройства и аккумулятора. Более того, он совместим с одним ключом. Используя самую большую сеть отслеживания сообщества Bluetooth® в бизнесе, вы можете контролировать и защищать свое оборудование с компьютера или мобильного устройства. С помощью функции удаленной блокировки вы можете предотвратить вмешательство в работу, если ваша плита когда-либо будет украдена или потеряна.

Заключение

Равномерность заливки бетона и отсутствие пузырей является одним из наиболее важных аспектов любой работы по заливке бетона. Стяжки используются для выравнивания бетона и удаления излишков материала сверху.

Раньше строители использовали деревянную плиту для выполнения этой части работы, что приводило к многочисленным проблемам, таким как травмы, многочасовой рабочий день и быстрая утомляемость. Для решения этих проблем и успешного завершения каждой работы по заливке бетона на рынок были представлены силовые бетонные стяжки. Прежде всего, это очень доступные и эффективные средства для придания блеска и выравнивания поверхности.

Ссылка для загрузки страницы Перейти к началу

Какой из них лучше для вас [5 брендов]

Перейти к содержимому

Для удаления излишков бетона механические бетонные стяжки могут заменить инструменты, приводимые в действие человеком, такие как виброрейки.

Вода, цемент и заполнитель смешиваются для заливки бетона. До высыхания смеси необходимо добиться сглаженной поверхности. Выравнивая и/или вибрируя влажную смесь, мощная стяжка помогает сгладить процесс.

Бетон можно выравнивать с помощью фрикционных или «роликовых» стяжек, работающих на газе, электричестве или гидравлике. Силовое уплотнение бетонной стяжки в первую очередь определяется силой вибрации и в меньшей степени статическим весом.

В этой статье речь пойдет о различных силовых плитах разных марок. Это поможет вам выбрать лучший. Мы опишем характеристики, источник питания и цену. Всего будет охвачено пять крупных производителей бетонных стяжек в США.

Содержание

MBW

MBW — американский бренд, производящий строительную технику с 1967 года. или снизить долгосрочные расходы.

Предлагается два варианта виброрейки. Один из них работает на бензине, а другой на электричестве с использованием аккумулятора.

SCREEDEMON™ POWERED BY HONDA GX35 (бензин)

Резиновые изоляторы используются для привода эксцентрика в ScreeDemon. Для его использования к ScreeDemon должна быть прикреплена специальная планка.

Выглаживающая балка не имеет отверстий, которые могли бы ее ослабить. Нет резьбы, усложняющей сборку и разборку. Сборка и разборка ScreeDemon занимает всего несколько секунд.

SCREEDEMON POWERED BY M18 REDLITHIUM (электрическая батарея)

Работает тише, чем версия с двигателем. Улучшается видимость в темных рабочих зонах с подсветкой. Использование в помещении идеально из-за отсутствия выбросов. Легко собирается и разбирается с помощью системы зажимов. Закрытые возбудители не требуют технического обслуживания. Наши руки и руки вибрируют от 50 до 90% меньше, чем у конкурентов.

Marshalltown

Marshalltown — легендарная американская компания, производящая оборудование для работы с бетоном с 1890 года. У нее есть две модели для силовой стяжки. Оба они бензиновые.

Стяжка Shockwave Power (бензин)

Вибрирующая стяжка обеспечивает качественную отделку любого бетонного объекта. Он оснащен 4-тактным двигателем Honda GX35 и имеет полностью регулируемые руль и ручки. Это очень хорошо гасит вибрации.

Рычаг дроссельной заслонки выполнен в виде затирочной машины, поэтому он не требует стационарного контакта. Прямой приводной вал продлевает срок службы двигателя. Обслуживание рабочего органа контролируется бортовым тахометром и счетчиком моточасов.

Speed ​​Striker (бензин)

Разглаживает и продлевает срок службы бетонных плит, вибрируя по ним. Вибрации поглощаются амортизирующей рамой, так что операторы почти не видят вибраций.

Четырехтактный двигатель Honda GX35. С рычагами дроссельной заслонки в стиле Power Trowel контакт не требуется все время. Прямой приводной вал продлевает срок службы двигателя. Ручки полностью регулируемые. Лезвие длиной 4,5 фута доступно с дополнительной ручкой или без нее.

Allen Engineering

Начав свою деятельность в 1964 году, американская базовая компания Allen Engineering стала лидером в производстве машин для обработки и отделки бетона. Предлагает две модели бетоноукладчиков. Один на электричестве, другой на бензине.

MAGIC SCREED / HD7070 (бензин)

Magic Screed, предназначенный для снятия бетона одним оператором, предлагает точное проектирование, легкую конструкцию и простоту использования. 9№ 0003

Этот высокочастотный вибробрус быстр и прост в использовании, он обеспечивает равномерное распределение по всей длине лезвия, повышая структурную целостность бетона. Он оснащен двигателем Honda GX35 мощностью 1,5 л.с. с частотой вибрации 7500 об/мин. Он предлагает глубину консолидации до 6 дюймов.

MAGIC SCREED / E-Screed (электрический)

Magic Screed E-Screed — это легкая, точно спроектированная мокрая стяжка для снятия бетона с помощью одного оператора. 9№ 0003

Благодаря уплотнению бетона и равномерному распределению его веса по ширине отвала, эта быстрая и простая в использовании стяжка обеспечивает высокую скорость распределения по отвалу.

Обладая самой продолжительной автономной работой в своей области, вы можете ожидать от электрической версии той же мощности и производительности, что и от обычного Magic Screed. Эта привязь с удобной посадкой изготовлена ​​из прочного и легко чистящегося материала и подходит для работы в самых сложных условиях.

Tomahawk

Компания Tomahawk Power была основана в 2012 году с простой миссией: предоставлять лучшие инструменты и обслуживание клиентов. Семейство продуктов Tomahawk предназначено для повседневного использования подрядчиками, торговцами и домовладельцами.

Tomahawk Power производит опрыскиватели для наружного применения, строительное оборудование и портативное силовое оборудование. Он предлагает только модели с бензиновым двигателем.

Газовый вибрационный мотор для бетоноукладчика объемом 37,7 см3 (бензин)

Эта сборка бетонной стяжки TVSA-T проста в эксплуатации и требует минимального обслуживания. Благодаря невероятному двигателю объемом 37,7 куб. см TVSA-T обеспечивает равномерную вибрацию по всему отвалу для превосходной отделки бетона. По сравнению с традиционными методами отделки трудозатраты Tomahawk снижаются примерно на 75%. Выравнивающие плиты доступны для использования в сочетании с балками Tomahawk E-Line.

Этот вибратор для бетона, оснащенный мощным двигателем Honda мощностью 5,5 л.с., идеально подходит для строительных, опалубочных, ямочных и других ремонтных работ.

Tomahawk TVIBH — идеальный ручной вибратор для бетона, предназначенный для удаления пузырьков воздуха и быстрого оседания бетона. Ранцевые вибраторы Tomahawk, специально разработанные для использования в рюкзаке, предлагают превосходную набивку, а также регулируемые лямки рюкзака и подушку для снижения утомляемости оператора. Этот двигатель мощностью 1,6 л.с. позволяет быстро развивать скорость до 12 000 об/мин.

Multiquip

Multiquip производит качественные продукты и предлагает решения с 19 лет73 для рынков, включая строительство, промышленность, телекоммуникации, государственные, некоммерческие, аэрокосмические, развлекательные и нефтегазовые исследования.

В дополнение к легкому и среднему строительному оборудованию Multiquip предлагает электрогенераторы и системы освещения. Предлагает только газобетонную стяжку.

DuoScreed (бензин)

Помимо быстрой окупаемости инвестиций, DuoScree идеально подходит для небольших и средних работ. Благодаря своей универсальной конструкции он может использоваться в качестве машины для мокрого выравнивания или в качестве формообразующей машины. Вибрация передается на плиту с помощью экструдированного лезвия из алюминиевого сплава с превосходной прочностью. Благодаря высокой маневренности и функциональности DuoScreen хорошо подходит для самых разных работ.

Карданные валы с гибкими валами не требуют обслуживания. Благодаря прямому дизайну на нем нет складок.

Скорость вибратора регулируется кончиками пальцев. Лопасти могут быть изготовлены длиной от 6 до 16 футов. Лезвие легкое — сделано из цельного куска экструдированного алюминия, весит менее двух фунтов на погонный фут. Легко маневрирует вокруг препятствий, таких как трубы.

Рукоятку оператора можно расположить на уровне талии, чтобы использовать кромку формы к форме. Для использования края мокрой стяжки перед началом работы поднимите рукоятку на уровне колен. Благодаря такой конструкции лезвие можно быстро снять без инструментов; ручки можно сложить для хранения. Эта четырехтактная машина оснащена двигателем Honda мощностью 1,5 л.с.

Выводы

В заключение следует отметить, что существуют различные альтернативы выглаживающим плитам с бензиновым или электрическим приводом.

В этой статье мы объяснили плюсы и минусы каждой модели. Ваш выбор зависит от цены и от того, какие именно характеристики вас интересуют. Цена может варьироваться от 400$ до 2300$.

Нажмите для поиска

Искать:

475-6263 КОМПЛЕКТ-ТЕМПЕРАТОР ПРЕДОСТАВЛЯЕТ УСЛУГИ ПО РЕМОНТУ ИЗНАШИВАЕМЫХ ДЕТАЛЕЙ УСТАНОВКА В ПОЛЕВЫХ УСЛОВИЯХ AS4251C АСФАЛЬТОВАЯ СТЯЖКА

    РАСПОЛОЖЕНИЕ МАШИНЫ

      РАСТЯЖКА AR

      • 0. 475-6263 КОМПЛЕКТ-ТАМПЕРНАЯ БАРКА

      ТОПЛИВНАЯ СИСТЕМА

        ТОПЛИВО GP-SCREED

        • 1. 305-5869 КОЛЛЕКТОР GP-ТОПЛИВНЫЙ

        РАМА И КОРПУС

          УДЛИНИТЕЛЬ GP

          • 2. 325-4950 ПЛАСТИНА GP-SLIDE

          ИНСТРУМЕНТЫ

            УДЛИНИТЕЛЬ GP

            • 3. 296-9357 ВАЛ ГП-ВИБРАЦИОННЫЙ
            • 4. 296-9358 ВАЛ ГП-ВИБРАЦИОННЫЙ

            РАСПОЛОЖЕНИЕ МАШИНЫ

              РАСТЯЖКА AR

              • 5. 251-0764 ТАМПЕР GP-СТЯЖКА

              ИНСТРУМЕНТЫ

                УДЛИНИТЕЛЬ GP

                • 6. 251-0767 ТРУБКА ГП-УДЛИНИТЕЛЬ
                • 7. 269-5142 ТРУБКА GP-УДЛИНЕНИЕ
                • 8. 269-5145 ТРУБКА GP-УДЛИНЕНИЕ
                • 9. 339-9762 ТРУБКА GP-УДЛИНЕНИЕ
                • 0. ИНФОРМАЦИЯ

                АСФАЛЬТОВАЯ СТЯЖКА
                AS4251C АСФАЛЬТОВАЯ СТЯЖКА DLB
                AS4251C Стяжка DLB00001-UP KEBP0341 AS4251C DLB   (2007)


                РАЗМЯЖКА АР

                475-6260 КОМПЛЕКТ РАСПРЕДЕЛИТЕЛЯ

                475-6259 НАБОР ДЛЯ ПОДБОРКИ

                475-6263 НАБОР ДЛЯ ПОДБОРКИ

                251-0764 ТАМПЕР GP-SCREED

                251-0767 ТРУБКА GP-УДЛИНЕНИЕ

                269-5142 ТРУБКА GP-УДЛИНЕНИЕ



                #KEBP03410190



                КОМПЛЕКТ-ТАМПЕРНАЯ БАРКА

                475-6263 КОМПЛЕКТ-ТЕМПЕРАТОР
                ПРЕДОСТАВЛЯЕТ УСЛУГИ ПО РЕМОНТУ ИЗНАШИВАЕМЫХ ДЕТАЛЕЙ
                МОНТАЖ В ПОЛЕВЫХ УСЛОВИЯХ

                i06510936 KEBP0341

                Для полного просмотра необходима регистрация

                Запчасти для АСФАЛЬТОВОЙ СТЯЖКИ AS4251C:

                CATERPILLAR SIS

                Поз. Деталь № Кол-во Название детали Комментарии
                  257-5282 [1] БАР-ТАМПЕР
                  257-5283 [1] БАР-ТАМПЕР
                  257-5284 [1] БАР-ТАМПЕР
                  257-5285 [1] БАР-ТАМПЕР
                  7Х-2438 [16] ДЮБЕЛЬ
                «>   194-7183 [44] ОРЕХ (M8X1,25-THD)
                  257-5265 [1] ПЛИТА-ИЗНОС
                  257-5266 [1] ПЛИТА-ИЗНОС
                  257-5267 [1] ПЛИТА-ИЗНОС
                  257-5268 [1] ПЛИТА-ИЗНОС
                «>   257-5269 [1] ПЛИТА-ИЗНОС
                  257-5270 [1] ПЛИТА-ИЗНОС
                  258-7192 [1] ПЛИТА-ИЗНОС
                  258-7193 [1] ПЛИТА-ИЗНОС
                  114-3350 М [22] ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ (M8X1,25X60-ММ)
                «>   8Т-4224 [22] ТВЕРДЫЙ (8,8x16x2 мм толщиной)
                  М МЕТРИЧЕСКАЯ ЧАСТЬ



                #KEBP03410191



                КОЛЛЕКТОР ТОПЛИВА GP

                305-5869 КОЛЛЕКТОР GP-FUEL
                ЧАСТЬ 286-3631 ЛИНИЙ GP-ГОРЕЛКА
                ПРИЛОЖЕНИЕ

                i02855241 KEBP0341

                Для полного просмотра необходима регистрация

                Запчасти для АСФАЛЬТОВОЙ СТЯЖКИ AS4251C:

                CATERPILLAR SIS

                Поз. Деталь № Кол-во Название детали Комментарии
                1. 268-6143 [1] КОЛЛЕКТОР AS-GAS
                «> 2. 268-6146 [8] ФИТИНГ
                  (КАЖДЫЙ ВКЛЮЧАЕТ)
                  268-6156 [1] ФИТИНГ
                3. 268-6147 [8] ШАЙБА (Толщина 13X18X1,5 мм)
                4. 268-6148 [8] ШАЙБА (Толщина 17X23X1,5 мм)
                «> 5. 268-6149 [4] ФИТИНГ
                6. 305-5868 [1] ПЕРЕХОДНИК-ПОВОРОТНЫЙ



                #KEBP03410192



                ПЛИТА GP-SLIDE

                325-4950 ПЛАСТИНА GP-SLIDE
                ЧАСТЬ 292-8813, 292-8814 РАМА GP-SLIDING

                i02986570 KEBP0341

                Для полного просмотра необходима регистрация

                Запчасти для АСФАЛЬТОВОЙ СТЯЖКИ AS4251C:

                CATERPILLAR SIS

                Поз. Деталь № Кол-во Название детали Комментарии
                1. 325-4947 [1] ПОДДЕРЖКА КАК
                «> 2. 325-4952 [2] ПОДУШКА
                3. 9Х-6155 М [4] БОЛТ С ГОЛОВКОЙ (M6X1X16,7-ММ)
                  М МЕТРИЧЕСКАЯ ЧАСТЬ



                #KEBP03410193



                ВАЛ GP-ВИБРАЦИОННЫЙ

                296-9357 ВАЛ GP-ВИБРАЦИОННЫЙ -ЭКЦЕНТРИЧЕСКИЙ, ПРАВЫЙ
                ЧАСТЬ 339-1636 УДЛИНИТЕЛЬ GP-ГЛАВНАЯ РАМА, 339-1642 РАМА GP-РАМА
                ПРИЛОЖЕНИЕ

                i02738593 KEBP0341

                Для полного просмотра нужна регистрация

                Запчасти для АСФАЛЬТОВОЙ СТЯЖКИ AS4251C:

                CATERPILLAR SIS

                Поз. Деталь № Кол-во Название детали Комментарии
                1. 096-4876 М [4] ОРЕХ (M14X2-THD)
                2. 156-4522 [4] ТВЕРДЫЙ (Толщина 14x30x3 мм)
                3. 242-2813 [6] УПЛОТНЕНИЕ ВАЛА
                4. 242-2845 [1] ПОДДЕРЖКА
                «> 5. 242-2846 [1] ПОДДЕРЖКА
                6. 242-2903 [6] КОЛЬЦО
                7. 242-2906 [4] КРЫШКА
                8. 242-2907 [2] КОЛЬЦО
                9. 242-2910 [4] ТАБЛИЦА
                «> 10. 242-2911 [2] ШПИЛЬКА (M14X2X85-ММ)
                11. 244-2296 [2] ШАРИКОВЫЙ ПОДШИПНИК
                12. 245-9694 [1] ВАЛ
                13. 255-1547 [6] ШПИЛЬКА
                14. 296-9356 [1] ПОДДЕРЖКА AS-BLADE
                «> 15. 1Т-0043 [2] ШАРИКОВЫЙ ПОДШИПНИК
                16. 8С-7505 М [24] ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ (M8X1,25X20-ММ)
                17. 8Т-4132 М [12] ОРЕХ (M16X2-THD)
                18. 8Т-4241 [2] КОЛЬЦО СТОПОРНОЕ (ВНЕШНИЙ)
                19. 9X-8268 [6] ШАЙБА (Толщина 17,5x30x3,5 мм)
                «>   М МЕТРИЧЕСКАЯ ЧАСТЬ



                #KEBP03410194



                ВАЛ GP-ВИБРАЦИОННЫЙ

                296-9358 ВАЛ GP-ВИБРАЦИОННЫЙ-ЭКЦЕНТРИЧЕСКИЙ, ЛЕВЫЙ
                ЧАСТЬ ИЗ 339-1636 УДЛИНЕНИЕ GP-ГЛАВНАЯ РАМА, 339-1642 РАМА GP-РАМА
                ПРИЛОЖЕНИЕ

                i02738592 KEBP0341

                Для полного просмотра необходима регистрация

                Запчасти для АСФАЛЬТОВОЙ СТЯЖКИ AS4251C:

                CATERPILLAR SIS

                Поз. Деталь № Кол-во Название детали Комментарии
                1. 096-4876 М [4] ОРЕХ (M14X2-THD)
                «> 2. 156-4522 [4] ТВЕРДЫЙ (Толщина 14x30x3 мм)
                3. 242-2813 [6] УПЛОТНЕНИЕ ВАЛА
                4. 242-2845 [1] ПОДДЕРЖКА
                5. 242-2846 [1] ПОДДЕРЖКА
                6. 242-2903 [6] КОЛЬЦО
                «> 7. 242-2906 [4] КРЫШКА
                8. 242-2907 [2] КОЛЬЦО
                9. 242-2910 [4] ТАБЛИЦА
                10. 242-2911 [2] ШПИЛЬКА (M14X2X85-ММ)
                11. 244-2296 [2] ШАРИКОВЫЙ ПОДШИПНИК
                «> 12. 245-9694 [1] ВАЛ
                13. 255-1547 [6] ШПИЛЬКА
                14. 296-9356 [1] ПОДДЕРЖКА AS-BLADE
                15. 1Т-0043 [2] ШАРИКОВЫЙ ПОДШИПНИК
                16. 8С-7505 М [24] ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ (M8X1,25X20-ММ)
                «> 17. 8Т-4132 М [12] ОРЕХ (M16X2-THD)
                18. 8Т-4241 [2] КОЛЬЦО СТОПОРНОЕ (ВНЕШНИЙ)
                19. 9X-8268 [6] ШАЙБА (Толщина 17,5x30x3,5 мм)
                  М МЕТРИЧЕСКАЯ ЧАСТЬ



                #KEBP03410195



                ТАМПЕР GP-СЛИВ

                251-0764 ТЕМПЕР GP-SCREED
                ЧАСТЬ 281-6251 SCREED AR

                i02436153 KEBP0341

                Для полного просмотра необходима регистрация

                Запчасти для АСФАЛЬТОВОЙ СТЯЖКИ AS4251C:

                CATERPILLAR SIS

                Поз. Деталь № Кол-во Название детали Комментарии
                1. 096-4876 М [8] ОРЕХ (M14X2-THD)
                2. 156-4522 [16] ТВЕРДЫЙ (Толщина 14x30x3 мм)
                3. 194-7183 [44] ОРЕХ (M8X1,25-THD)
                4. 242-2676 [4] ПОДДЕРЖКА AS-BLADE
                «> 5. 242-2677 [1] ВАЛ GP-ПРИВОД
                6. 242-2750 Д [1] ВИБРАТОРНАЯ ГП (ПЕРЕДНЯЯ ЧАСТЬ, ЛЕВАЯ)
                7. 242-2751 Д [1] ВИБРАТОРНАЯ ГП (ПЕРЕДНЯЯ ЧАСТЬ, ПРАВАЯ)
                8. 242-2752 Д [1] ВИБРАТОРНАЯ ГП (ЗАДНИЙ, ЛЕВЫЙ)
                9. 242-2753 Д [1] ВИБРАТОРНАЯ ГП (ЗАДНИЙ, ПРАВЫЙ)
                «> 10. 242-2910 [16] ТАБЛИЦА
                11. 242-2911 [8] ШПИЛЬКА (M14X2X85-ММ)
                12. 257-5264 [4] ОПОРА ЗАДНЯЯ
                13. 457-3391 [1] ПЛИТА-ИЗНОС (ПЕРЕДНЯЯ, СРЕДНЯЯ)(ВНУТРЕННЯЯ ЛЕВАЯ, ПЕРЕДНЯЯ)
                14. 457-3393 [1] ПЛИТА-ИЗНОС (ПЕРЕДНЯЯ, СРЕДНЯЯ)(ВНУТРЕННЯЯ ПРАВАЯ, ПЕРЕДНЯЯ)
                «> 15. 457-3395 [1] ПЛИТА-ИЗНОС (ПЕРЕДНЯЯ ЛЕВАЯ)(ПЕРЕДНЯЯ ЛЕВАЯ)
                16. 457-4846 [1] ПЛИТА-ИЗНОС (ЗАДНИЙ, ЛЕВЫЙ)
                17. 457-4850 [1] ПЛИТА-ИЗНОС (ЗАДНИЙ, ВНУТРЕННИЙ)(ЗАДНИЙ, ЦЕНТРАЛЬНЫЙ, ЛЕВЫЙ)
                18. 457-4848 [1] ПЛИТА-ИЗНОС (ЗАДНИЙ, ВНУТРЕННИЙ)(ЗАДНИЙ, ЦЕНТРАЛЬНЫЙ, ПРАВЫЙ)
                19. 457-3397 [1] ПЛИТА-ИЗНОС (ПЕРЕДНЯЯ СПРАВА)(ПЕРЕДНЯЯ, ПРАВАЯ)
                «> 20. 457-4849 [1] ПЛИТА-ИЗНОС (ЗАДНИЙ, ПРАВЫЙ)
                21. 271-7843 М [8] ОРЕХ (M14X2-THD)
                22. 114-3350 М [22] ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ (M8X1,25X60-ММ)
                23. 131-3540 М [2] КОНТРГАЙКА (M8X1,25-THD)
                24. 188-9644 М [2] ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ (M8X1,25X25-ММ)
                «> 25. 7Х-2438 [16] ДЮБЕЛЬ
                26. 8Т-4132 М [48] ОРЕХ (M16X2-THD)
                27. 8Т-4223 [32] ТВЕРДЫЙ (Толщина 13,5×25,5×3 мм)
                28. 8Т-4224 [22] ТВЕРДЫЙ (8,8x16x2 мм толщиной)
                29. 8Т-4956 М [32] БОЛТ (M12X1,75X35-ММ)
                «> 30. 8Т-6870 М [2] БОЛТ (M8X1,25X70-ММ)
                31. 9Х-8257 [24] ШАЙБА (Толщина 17,5x30x3,5 мм)
                  М МЕТРИЧЕСКАЯ ЧАСТЬ
                  Д ОТДЕЛЬНАЯ ИЛЛЮСТРАЦИЯ



                #KEBP03410196



                ТРУБКА GP-УДЛИНЕНИЕ

                251-0767 ТРУБКА GP-УДЛИНИТЕЛЬ-ТЕЛЕСКОПИЧЕСКАЯ
                ЧАСТЬ 286-3490 РАМЫ GP-РАМА

                и02435010 KEBP0341

                Для полного просмотра необходима регистрация

                Запчасти для АСФАЛЬТОВОЙ СТЯЖКИ AS4251C:

                CATERPILLAR SIS

                Поз. Деталь № Кол-во Название детали Комментарии
                1. 242-2249 [1] ДЫШАТЬ (ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР)
                2. 242-3088 [1] УПЛОТНЕНИЕ
                3. 242-3089 [1] УПЛОТНЕНИЕ
                4. 251-0753 [1] ТРУБКА КАК (ГЛАВНЫЙ)
                «> 5. 251-0756 [1] ТРУБКА КАК (СЕРЕДИНА)
                6. 251-0759 [1] ТРУБКА КАК (ВНУТРЕННИЙ)
                7. 251-0761 [1] ПЛАСТИНА-ДЕРЖАТЕЛЬ
                8. 251-0762 [1] ПЛАСТИНА-ДЕРЖАТЕЛЬ
                9. 8С-7562 М [12] ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ (M8X1,25X20-ММ)
                «>   М МЕТРИЧЕСКАЯ ЧАСТЬ



                #KEBP03410197



                ТРУБКА GP-УДЛИНЕНИЕ

                269-5142 ТРУБКА GP-ПРОДВИЖНАЯ
                ЧАСТЬ 292-8813 РАМЫ GP-ПРОДВИЖНАЯ

                и02441108 KEBP0341

                Для полного просмотра необходима регистрация

                Запчасти для АСФАЛЬТОВОЙ СТЯЖКИ AS4251C:

                CATERPILLAR SIS

                Поз. Деталь № Кол-во Название детали Комментарии
                1. 140-4080 [2] PIN-код
                2. 269-5141 [1] СТЕНА КАК
                «> 3. 269-5143 [1] ТРУБКА КАК
                4. 8Т-4193 М [10] БОЛТ (M16X2X50-ММ)
                  М МЕТРИЧЕСКАЯ ЧАСТЬ



                #KEBP03410198



                ТРУБКА GP-УДЛИНЕНИЕ

                269-5145 ТРУБКА GP-УДЛИНИТЕЛЬ-СКОЛЬЗЯЩАЯ
                ЧАСТЬ 292-8814 РАМЫ GP-СКОЛЬЗЯЩАЯ

                и02435023 KEBP0341

                Для полного просмотра необходима регистрация

                Запчасти для АСФАЛЬТОВОЙ СТЯЖКИ AS4251C:

                CATERPILLAR SIS

                Поз. Деталь №Кол-во Название детали Комментарии
                1. 140-4080 [2] PIN-код
                2. 269-5143 [1] ТРУБКА КАК
                3. 269-5144 [1] СТЕНА КАК
                4. 8Т-4193 М [10] БОЛТ (M16X2X50-ММ)
                  М МЕТРИЧЕСКАЯ ЧАСТЬ



                #KEBP03410199



                ТРУБКА GP-УДЛИНЕНИЕ

                339-9762 ТРУБКА GP-УДЛИНИТЕЛЬ-СКОЛЬЗЯЩАЯ
                ЧАСТЬ 292-8813 РАМЫ GP-СКОЛЬЗЯЩАЯ

                i03633351 KEBP0341

                Для полного просмотра необходима регистрация

                Запчасти для АСФАЛЬТОВОЙ СТЯЖКИ AS4251C:

                CATERPILLAR SIS

                Поз. Деталь № Кол-во Название детали Комментарии
                1. 269-5141 [1] СТЕНА КАК
                2. 339-9785 [1] ТРУБКА КАК
                3. 8И-4755 [2] ДЮБЕЛЬ
                4. 8Т-4193 М [10] БОЛТ (M16X2X50-ММ)
                  М МЕТРИЧЕСКАЯ ЧАСТЬ

                475-6259 НАБОР ДЛЯ ПОДБОРКИ

                475-6260 КОМПЛЕКТ РАСПРЕДЕЛИТЕЛЯ

                475-6255 КОМПЛЕКТ РАСПРЕДЕЛИТЕЛЯ

                475-6257 КОМПЛЕКТ СТЯЖКИ

                265-0685 КОРПУС GP-ЭКЦЕНТРИЧЕСКИЙ ВЕС

                263-5151 КОРПУС GP-ЭКЦЕНТРИЧЕСКИЙ ВЕС

                263-5150 КОРПУС GP-ЭКЦЕНТРИЧЕСКИЙ ВЕС

                263-5149 КОРПУС GP-ЭКЦЕНТРИЧЕСКИЙ ВЕС

                305-5869 КОЛЛЕКТОР GP-ТОПЛИВНЫЙ

                325-4950 ПЛАСТИНА GP-SLIDE

                296-9357 ВАЛ GP-ВИБРАТОРНЫЙ

                296-9358 ВАЛ GP-ВИБРАТОРНЫЙ

                251-0764 ТАМПЕР GP-SCREED

                251-0767 ТРУБКА GP-УДЛИНЕНИЕ

                269-5142 ТРУБКА GP-УДЛИНЕНИЕ

                269-5145 ТРУБКА GP-УДЛИНЕНИЕ

                основная классификация крепежа и применение

                Сегодня сложно представить жизнь человека без мебели. Он окружает нас везде, дома, на работе, в магазине. Соответственно, мебель бывает разных видов, мягкая, корпусная, кухонная и т. д. В последнее время технология ее производства значительно усовершенствована, скорость ее сборки и трудоемкость изделий значительно возросли с расширением номенклатуры материалов для изготовление мебели и улучшение ее качества.

                Немаловажную роль в этом сыграло использование при сборке современного мебельного крепежа.

                Рассмотрим основные виды мебельных креплений, которые сегодня используются при сборке мебели.

                Весь мебельный крепеж условно можно разделить на несколько видов. В первую очередь это резьба типа . Классический комплект болт-гайка широко используется для сборки корпусной мебели, диванов, столов, кроватей.

                Конечно, его конструкция и форма имеет ряд существенных отличий от болтов и гаек общего назначения. Это связано со специфическими требованиями к мебели. Мебельный крепеж при хорошей надежности должен обладать и высокими эстетическими свойствами. В идеале он должен быть незаметен.

                Наиболее распространенными типами резьбового крепежа, которые применяются для мебели, являются мебельные болты в комплекте с контргайками , а также метрические винты с «бочковыми гайками ». Главное достоинство его преимущества – надежность. Чего нельзя сказать о простоте монтажа. Резьбовой крепеж для мебели требует подготовки предварительных отверстий, а их разметка должна быть очень точной, иначе собрать ее потом будет проблематично.

                Во избежание этой проблемы стали активно использовать другой, не менее популярный, чем резьбовой, тип крепления — подтверждение . Конфирмат или евровинт, относится к винтовым стяжкам и по принципу действия и конструкции напоминает саморез или шуруп. Скорость сборки – основное преимущество конфирматации. К недостаткам этих видов креплений можно отнести наличие видимой части, что недопустимо для некоторых видов мебели.

                В связи с этим разработаны и используются «невидимые» варианты крепления. В основном это эксцентриковые муфты . Качественная мебель в основном собирается с использованием таких стяжек. Конструктивно стяжка состоит непосредственно из эксцентрика и футора, который устанавливается в глухое отверстие и фиксирует эксцентрик.

                Помимо новых видов мебельного крепежа, используются более классические виды изделий «по старинке». К ним относятся деревянные дюбеля и уголки в комплекте с шурупами.

                Купить мебельный крепеж сегодня можно как у розничных поставщиков, так и оптом через официальных дилеров.

                Современная мебель впечатляет своим необычным дизайном и многофункциональностью. Выполняется как из дорогих, так и из бюджетных видов материалов. На сегодняшний день производство мебельной атрибутики совершенствовалось. В продаже имеются различные модели интерьерного использования.

                Качественная фурнитура и крепеж обеспечивают надежность и долгий срок службы. Эти компоненты изготавливаются из металлических сплавов различных типов. Производители мебельного крепежа используют специальную технологию упрочнения металлических заготовок. Благодаря этому болты и саморезы способны выдерживать любые механические воздействия.

                Современные виды крепежа для мебели

                В специализированных отделах представлено множество видов крепежа для мебели. Почти все они относятся к одному типу, это винт с резьбой. Конструкция состоит из широкого болта и гайки. В процессе сборки они плотно фиксируют между собой различные детали. Из них изготавливают кухонные столы, корпусную и мягкую мебель.

                Основным требованием к таким комплектующим является их эстетичный вид. Говоря простым языком, они должны быть незаметны на общем фоне дизайна. Качественная мебельная атрибутика не должна иметь на своей поверхности никаких дефектов.


                Кроме того, в продаже есть другие виды крепежа. К ним относятся:

                • болты с контргайками. Главным преимуществом таких изделий является их надежность. Продукт сильный;
                • подтвердите. Относится к винтовому типу крепежа. Принцип работы напоминает саморезы или винт с шестигранной головкой. Эти изделия обеспечивают быструю сборку мебельной конструкции, а также ее эстетичный вид;
                • эксцентриковые раскосы. Практически все качественные изделия состоят из таких элементов. Они обеспечивают хорошую фиксацию каждой детали. Кроме того, они позволяют увеличить скорость сборки;
                • уголки деревянные. Этот тип применялся более десяти лет назад, но благодаря своей надежности применяется для производства современной мебели.

                В магазинах представлен каталог мебельного крепежа. Здесь сосредоточено более 100 видов металлопродукции для производства того или иного вида мебельной атрибутики.

                Какой крепеж использовать для стеклянной мебели

                Современные модели состоят из множества стеклянных и глянцевых панелей. Для их фиксации используются специальные виды креплений. Силиконовые и резиновые прокладки помогают уменьшить трение.

                Предотвращают повреждение стеклянной панели в процессе сборки. Большинство деталей склеены специальным клеем. Фурнитура изготовлена ​​из легкого металла. Благодаря этому все детали гармонируют друг с другом. Здесь используются скрытые крепления для мебели.

                Для более крупных моделей используются уголки, петли и замки. Для фиксации этих элементов помогают тонкие шурупы и саморезы с пластиковыми насадками.

                Крепления для мягкой мебели

                Назначение мебельных застежек очевидно — это крепление элементов мебели друг к другу. Для производства мягкой мебельной атрибутики используется ряд крепежных элементов. В него входят: уголки, силиконовые прокладки, саморезы, болты, шестигранные гайки. Все эти детали изготовлены из прочных металлов, таких как цинк, олово, хром.

                Например, сделать выдвижной механизм помогут специальные ролики, скобы, болты с шестигранной головкой и мебельные шпильки. Готовое изделие будет иметь облегченный механизм открывания ящиков или трансформироваться в новую модель.

                Для производства деревянных моделей используется мебельный крепеж для ДСП. Эти детали изготовлены из цинка, который, в свою очередь, отличается высокой прочностью. Саморезы прочно скрепляют между собой тяжелые элементы.


                Сегодня производители готовы предоставить множество видов крепежа для различной мебели. Обычно все необходимое для сборки идет с ним в комплекте.

                Если есть необходимость заменить какой-либо крепеж на тип, более подходящий по назначению, посмотрите многочисленные фото мебельных креплений в Интернете. Тогда с уверенностью вы сможете выбрать то, что вам действительно нужно.

                Фото мебельного крепежа

                Крепеж

                – незаменимое звено в процессе сборки мебели. Представляют собой широкий ассортимент фурнитуры, обеспечивающей надежную компоновку гарнитура или предметов мебели по отдельности. Наряду с обычными болтами и саморезами к этому классу хомутов относятся стяжки. Зачастую они имеют нестандартную форму, а в некоторых случаях и вовсе разрабатываются специально под определенные размеры. Но в большинстве своем мебельные стяжки выпускаются в унифицированных конфигурациях со стандартными способами крепления. Другое дело, что разновидностей достаточно много, и в каждом случае требуется соответствующий подход к установке.

                Эксцентриковая стяжка

                Этот элемент используется для фиксации кузовных деталей и промежуточных модульных стоек, требующих надежного крепления. В составе эксцентриковой стяжки предусмотрено три элемента – стержень, непосредственно эксцентрик и заглушка, создающая декоративный эффект. Также эксцентриковые мебельные стяжки выпускаются в усиленном исполнении, предназначенном для конструкций с повышенными нагрузками. Основная функция такой стяжки – обеспечить плотное и надежное соединение элементов мебели, причем под разными углами – от 9от 0 до 180 градусов. Преимущества этого метода затяжки в том, что он полностью скрыт от глаз и может использоваться многократно без риска повреждения конструкции мебели.

                Установка эксцентриковой стяжки

                Для качественного крепления необходимо сделать три отверстия разного диаметра. Основная задача мастера – добиться захвата головки тяги эксцентриком. Для вставки стержня в лист ДСП сверлом создается отверстие диаметром 5 мм. В том случае, если это боковая сторона, то центр детали будет располагаться в 8 мм от края. С другой стороны создается разметка для двух отверстий, в которые уже полностью войдет эксцентриковая мебельная стяжка. Установку первой защелки следует проводить в 3,4 см от края. По стандартам его глубина должна соответствовать диаметру эксцентрика, чтобы он был заподлицо. Второе отверстие необходимо сделать сверлом на 7 мм строго по центру на торце. Затем в отверстие 5 мм устанавливается стержень, на нем фиксируется второй элемент, после чего вся конструкция плотно зажимается.

                Стяжка межсекционная

                При соединении частей мебели представительских помещений используется межсекционная мебельная стяжка, которая также позволяет формировать монолитные конструкции. Например, с помощью этого элемента можно объединить в единый объект гарнитуры для комнат отдыха и ресепшн, комплекты для рабочих мест, переговорных и т. д.

                Как правило, такие элементы используются для работы с модульными конструкциями и секциями, для для крепления которых требуется прочная и надежная фурнитура. По конструкции стяжка мебельного стыка представляет собой шуруп, который соединяется с пластиковой или металлической заглушкой в ​​отверстии. В зависимости от параметров мебели могут использоваться изделия разных размеров. Так как этот вид завязок работает с отдельными моделями, а не с предметами мебели, к ним предъявляются особые требования в плане декоративности.

                Устройство межсекционной стяжки

                В первую очередь просверливаются отверстия в местах, где планируется предполагать соединения модулей. Это ответственный этап, так как в процессе сквозного сверления ДСП могут появиться сколы. Устранить вероятность их образования помогут два способа:

                • К точкам выхода сверла максимально плотно прижимается деревянный брусок;
                • Сделать несколько подходов. Первый раз просверлить отверстие тонким сверлом, а затем довести его до нужного диаметра наконечником с соответствующим размером.

                Если создание отверстия прошло успешно и без дефектов, то устанавливается мебельная стяжка с последующим сведением предметов мебели. Желательно заранее подготовить мебель к окончательной установке на месте сборки.

                Угловая скоба

                Элемент простой конструкции, представляющий собой изогнутую под прямым углом металлическую пластину. С противоположных сторон стяжка также имеет отверстие и паз. Полный комплект содержит 5 деталей: уголок, два болта и две фурнитуры. К достоинствам таких креплений можно отнести возможность потайного крепления и прочность. При небольших нагрузках используется пластиковая угловая мебельная стяжка. Такие модели эстетичны, но важно тщательно рассчитать усилие крепления, чтобы в дальнейшем установка не обернулась проблемами в эксплуатации. Все виды угловых креплений также имеют проблему с расположением предметов – гнутые пластины в мебельной нише все равно скрадывают небольшое пространство.

                Установка угловой распорки

                Установка проста и не предъявляет особых требований к расположению заливных отверстий. Изделие наносится на место будущей установки, после чего отмечаются места сверления. В зависимости от материала крепежные элементы также можно привинчивать без предварительного сверления. Как правило, мебельные стяжки этого типа устанавливаются на саморезы размером 0,4х1,6 см. Сначала деталь прикручивается к одной стороне, а после проверки стяжки на ровность можно переходить к другой.

                Обычно используются два элемента, которые монтируются на одном уровне. Поэтому очень важно обеспечить не только соответствие в креплении двух мебельных элементов одной стяжкой, но и пропорциональность конструкции в целом – за это отвечают все используемые детали. В готовом виде такая фиксация вряд ли покажется эстетичной, но для повышения декоративности в местах крепления можно использовать специальные заглушки, которые идут в комплекте с мебельной стяжкой. Фото декоративных уголков, также повышающих эстетичность крепления, представлено ниже.

                Заключение

                Использование стяжек для расстановки мебельных гарнитуров выгодное решение, за счет них повышается надежность и долговечность обстановки. Кроме того, с помощью различных моделей фурнитуры можно воплотить самые необычные замыслы. Производители мебели в последние годы выпускают все больше комплектов с унифицированными элементами, что позволяет пользователям создавать из гарнитуров нестандартные и даже уникальные вариации. В свою очередь мебельные стяжки отличаются разнообразием конфигураций и типоразмеров, что позволяет нестандартно подойти к оформлению коммерческих, жилых и общественных помещений. При этом их основные функции остаются не менее значимыми – это гарантия надежности, безопасности и декоративности реализуемых креплений. Однако насколько удастся добиться оптимального качества сборки и установки мебели, уже зависит от качества самой установки и правильности использования той или иной стяжки.

                Из чего сделаны детали мебели, мы разобрали, теперь рассмотрим, как они соединяются друг с другом. Речь идет о мебельных стяжках. Конечно, в одной статье я не смогу рассмотреть все существующие стяжки, поэтому рассмотрю только основные, которые чаще всего использую на практике.

                винты

                Или, как их сегодня чаще называют, саморезы. Довольно распространенный, причем в мебели любого класса, тип застежек. В большинстве случаев используется для крепления к ящику каких-либо декоративных или функциональных элементов, таких как рейлинги, крючки, молдинги, задние стенки и т. д.

                Я чаще всего использую саморезы длиной 16 мм, и 32 мм. Первые вкручиваются в лицевую часть 16 мм деталей (не выходя на изнанку), вторые — в торец, используются для фиксации задних стенок, дна ящиков и т.п., а также для параллельного соединения двух Детали 16 мм (например, крепление фасада ящика).

                Не рекомендуется использовать саморезы для соединения деталей друг с другом, так как они плохо держатся в этом материале и соединение быстро ослабнет.

                Подтверждает

                Это тип самореза с более толстым тупым стержнем и глубокой резьбой. На крышке цилиндрической формы есть углубление под шестигранник, а не под крестовую отвертку.

                Под такие крепления обязательно нужно просверлить отверстие, а лучше два (под шток — 5 мм и под шляпку — 8 мм). Удобнее всего это делать специальным конфирматным сверлом (см. фото), но вполне можно обойтись и двумя сверлами (5 и 8 мм).

                Этот способ фиксации отличается высокой надежностью, простотой маркировки и монтажа (возможна погрешность до 1 мм), малой видимой частью. Шапочка конфирмации на готовом изделии может быть замаскирована пластиковой заглушкой разного цвета — можно выбрать под конкретный товар.

                Монтажные скобы

                Еще одна достаточно простая стяжка, которая может пригодиться новичкам, – монтажные уголки. Они бывают разных форм, размеров и материалов. Начнем с пластика.

                пластиковые уголки

                Как следует из названия, изготавливаются из пластика различных цветов. Их фиксируют парой саморезов, которые затем закрывают декоративной крышкой. Крепеж лучше использовать со съемным чехлом – как показала практика, через некоторое время он не отваливается.

                Так же есть усиленные уголки, которые крепятся четырьмя саморезами, а значит они большие.

                Основными преимуществами являются простота монтажа (есть одна важная хитрость, которую мы рассмотрим далее) и незаметность креплений снаружи изделия. Несмотря на хлипкий вид, полка, стоящая на четырех таких уголках, выдерживала вес сидящего взрослого человека. Минус — довольно большой кусок фурнитуры внутри коробки, за которую могут цепляться ящики, да и просто крепления визуально заметны.

                металлические уголки

                Их просто огромное множество, отличающихся размером, формой, количеством отверстий и т.д.

                Отличаются от пластиковых в лучшую сторону прочностью соединения, а также размером — за счет своей плоской формы они не сильно меняют геометрию изделия, поэтому не мешают различным движущимся частям.

                Основной недостаток таких уголков – антидекоративный, поэтому их следует использовать только в труднодоступных для глаза местах.

                Этот недостаток призван устранить металлические уголки декоративной накладкой, которая защелкивается на готовом соединении, скрывая его. Их тоже довольно много производят. Они, обладая всеми преимуществами металлического крепежа, имеют достаточно приличный вид, позволяющий формировать видимые стяжки.

                Все соединения с использованием саморезов при многократной разборке значительно теряют свою прочность вплоть до полного выхода из строя.

                Минификс

                Это эксцентриковая муфта, которая состоит из двух, реже трех компонентов: самого эксцентрика, штока и иногда футора. В футор вкручивается шток, но я обычно использую минификсы со штоком-саморезом — с ними меньше мороки.

                Из основных достоинств можно выделить разъемность соединения, а у разновидности с футором она крупнее, то есть ее можно собирать и разбирать без потери прочности. Из недостатков — сложность установки — необходимо просверливать три отверстия тремя разными сверлами (5 мм, 8 мм и фрезой Форстнера 10 мм), а также довольно большую видимую часть (сам эксцентрик), по Кстати, его также можно закрыть пластиковой или самоклеющейся заглушкой.

                Если на соединение предполагается значительная нагрузка, то минификсы желательно дополнить дюбелями.

                Дюбели

                Это деревянные цилиндры различного диаметра (для мебели более актуален 8 мм). Само по себе это не стяжка, т. к. не тянет детали.

                Редко используется изолированно, желательно усилить соединение клеем. Главное преимущество в том, что он совершенно незаметен снаружи — ни от кого!

                Межсекционная стяжка

                Расскажу еще об одном винтовом соединении, которое, впрочем, можно заменить саморезами на 32 мм. Эта стяжка используется для разъемного соединения двух параллельных деталей (например, двух мебельных ящиков), она достаточно прочна и проста в установке. Но обе шляпки хорошо видны с обеих сторон соединения, что не есть хорошо (хотя внутри шкафа или тумбочки это не очень важно).

                Винтовые и эксцентриковые стяжки еще довольно много, но я ими обычно не пользуюсь, а потому описывать их не буду — полученной информации вполне достаточно для начинающего мебельщика. Основные критерии выбора – незаметность и достаточная сила фиксации.
