Как подключить вытяжку на кухне

Как бы что ни говорили, но установку вытяжки на кухне следует считать обязательной задачей. Посудите сами. При отсутствии системы отвода или очистки поднимающихся от плиты или варочной поверхности испарений хозяева приобретают массу совершенно ненужных проблем. Беспрепятственно распространяющийся по помещению кухни пар уже сам по себе способен конденсироваться на стенах, потолке, предметах мебели – они постоянно будут влажными, что никак не идет им на пользу.

Кроме того, в большинстве случаев этот пар содержит и жировую составляющую, которая обязательно проявится трудноудаляемыми пятнами. Долго ли прослужит отделка кухни в таких условиях? А если учесть, что далеко не всегда приготовление некоторых блюд сопровождается только приятными ароматами, и эти запахи стремятся распространиться по всей квартире…

Одним словом, все сомнения должны уйти прочь. Вытяжка – необходима!

Как подключить вытяжку на кухне

В ассортименте магазинов представлено очень много моделей вытяжек различных типов и размеров. Есть из чего выбрать для конкретной кухни, с учетом особенностей ее планировки и кухонной мебели. Да и установить этот прибор самостоятельно – по силам большинству хороших хозяев, умеющих пользоваться базовым набором домашних инструментов. А в помощь им будет настоящая публикация, в которой как раз и рассматривается пошагово, как подключить вытяжку на кухне своими руками.

Несколько слов о разновидностях кухонных вытяжек

Целью настоящей публикации не ставится рассмотрение всего разнообразия кухонных вытяжек и дача рекомендаций по выбору оптимальной модели. Однако, некоторые вопросы все же затронуть есть необходимость, так как они напрямую влияют на сам процесс установки прибора.

Прежде всего, вытяжки следует разделить на две большие группы.

  • К первой можно отнести приборы, для которых термин «вытяжка» полностью соответствует принципу их работы. Действительно, функциональное предназначение таких моделей – это сбор всех поднимающихся от плиты испарений и отвод их за пределы кухни по специально подготовленным для этого каналам.
Кухонная вытяжка с отводом собранных испарений на улицу. Безусловно, больше возни с установкой, но зато затем в эксплуатации такие приборы и эффективнее, и не требуют серьезных дополнительных расходов.

В качестве путей отвода собранных испарений может использоваться штатный вентиляционный канал (при соблюдении определенных условий) или специально проделанное отверстие в стене, ведущей непосредственно на улицу. От установленной вытяжки до вентиляционной отдушины или выхода на улицу прокладывается воздуховод из металлических или пластиковых труб или коробов.

Фильтрация воздуха до его поступления в систему воздуховодов все равно необходима – иначе каналы быстро зарастут жировыми наслоениями, на которые затем ложиться плотным трудноудаляемым «ковром» пыль. Кроме того, такой налет быстро покрывает и крыльчатку вентилятора. Но эта проблема легко решается наличием всего лишь фильтров-жироуловителей – металлических, подлежащих периодической промывке, или очень недорогих тканевых.

  • Вторая группа – это вытяжки, которые, по сути, не вытягивают испарения наружу, а принудительно пропускают их через каскад фильтров. Поднимающийся от плиты поток очищается от жира, возможной копоти, специальный фильтр нейтрализует запахи. А затем весь очищенный воздух в полном объёме обратно поступает в помещение кухни.
Вытяжка, работающая по принципу очистки принудительно прокачиваемого через нее воздуха. Установка вообще не вызывает проблем, но и эффективность все же ниже.

Понятно, что «инсталляция» такого прибора – значительно проще. Требуется лишь закрепление вытяжки на стене над плитой и включение в сеть питания. Но эффективность очистки воздуха в помещении кухни все же несравнимо ниже. Кроме того, придётся довольно часто приобретать и заменять фильтры – в противном случае использование такой вытяжки и вовсе теряет смысл.

Надо сказать, что такое разделение – весьма условно. Дело в том, что подавляющее большинство моделей кухонных вытяжек рассчитаны на работу в любом из указанных режимов. То есть все различие будет именно в вопросах установки прибора и оснащения его необходимым каскадом фильтров. Есть, конечно, модели, рассчитанные исключительно на отвод или на рециркуляцию, но это, скорее, исключение из общей тенденции. Так что схема подключения, по большому счету, зависит от желания хозяев кухни.

Цены на вытяжку «ELIKOR»

вытяжка «ELIKOR»

Одна и та же модель может быть установлена как на отвод испарений за пределы кухни, так и на рециркуляцию воздуха

Различается вытяжки и особенностями установки.

  • Настенные модели, как уже понятно из названия, крепятся непосредственно к стене. Для их установки могут применяться штатные кронштейны или входящие в комплект монтажные панели c зацепами. Для многих вытяжек достаточно и вовсе выступающих от стены концов крепежа (дюбелей) со шляпками – на тыльной стороне прибора имеются обычные фигурные вырезы.
Прикладываемая к любой модели инструкция всегда показывает, как вытяжка должна крепиться к стене. В демонстрируемом примере – используются специальные монтажные планки.

К настенным моделям относятся практически все вытяжки купольного типа. Кстати, они могут различаться еще и местом установки – существуют модели, предназначенные специально для монтажа в углу, если именно там расположилась плита или варочная поверхность.

Угловые кухонные вытяжки всегда имеют своеобразную конфигурацию
  • Подвесные вытяжки крепятся к нижней плоскости расположенного над плитой шкафа или полки. Это обычно – небольшие по высоте и по массе модели. Для пропуска трубы воздуховода в днище шкафа или в полке придется вырезать соответствующее окно.
Вытяжка подвешена к нижней плоскости кухонного шкафчика. А внутри шкафа можно скрыть трубы воздуховода.
  • Встраиваемые вытяжки, понятно, предназначены специально для размещения внутри кухонной мебели, расположенной над плитой. Это может быть и специальный шкафчик, который приобретается одновременно с вытяжкой. Или же прибор подбирается к входящему в кухонный гарнитур шкафу, в котором как раз конструктивно и предусмотрена установка вытяжки.
    Ну и, наконец, умелые руки хорошего домашнего мастера вполне могут переделать обычный шкаф под установку такого прибора, или изготовить нужный «с нуля» самостоятельно.
Вытяжка встраивается в специально предназначенный для этих целей шкафчик. Снаружи остается только совсем небольшой по высоте «экран» для приёма восходящих от плиты испарений.
  • Наконец, в просторных кухнях с нестандартным расположением мебели и оборудования могут применяться и вытяжки островного типа. Их крепление осуществляется к потолочной поверхности с помощью специальных приспособлений. Ввиду того что такие приборы встретишь нечасто, в дальнейшем по ходу этой публикации они рассматриваться не будут.
Островная вытяжка крепится к потолочной поверхности кухни

В любом случае, к приобретаемой новой вытяжке обязательно будет прикладываться инструкция по ее монтажу, которой и следует придерживаться. Некоторые производители прикладывают к инструкции и специальный шаблон, который позволяет свести к минимуму вероятность ошибки при проведении разметки.

Несколько важных требований к установке кухонной вытяжки

И при выборе, и при установке прибора всегда необходимо держать в голове ряд важных нюансов.

  • Прежде всего, вытяжка для кухни должна приобретаться не только и не столько по соображениям компактности или подходящего к общему оформлению внешнего вида. Чтобы прибор справлялся со своей главной задачей, он должен обладать требуемой производительностью.

Обычно исходят из расчета десятикратного воздухообмена. То есть объем (определить его несложно обычным перемножением длины, ширины и высоты помещения) кухни следует умножить на десять – именно такой массив воздуха вытяжка должна быть способной перекачать в течение часа.

Чтобы исключить неожиданности, связанные, например, с резким перепадом давления в вентиляционной шахте или с засорением воздуховодных каналов с нарушением из проходимости, лучше это коэффициент брать не 10, а даже 12÷13. Путь будет небольшой эксплуатационный запас.

  • Следует заранее обследовать и оценить место планируемой установки прибора. Если предполагается крепление к стене, то должно быть для этого достаточно места. Ну а сама стена, понятное дело, быть достаточно прочной, обладающей должной несущей способностью, чтобы выдержать нагрузку от навешиваемого прибора.
  • Очень частое явление – вдоль стены к плите опускается металлическая труба газопровода. Самостоятельно изменять ее положение – категорически запрещается, а вызов мастеров для переделки может потребовать немало дополнительных затрат. Выход – монтаж вытяжки с небольшим отступом от стены, но для этого придётся продумать специальные кронштейны или крепления или же фиксировать на поверхности стены прокладку, например, деревянный брус.

Цены на вытяжку «Bosch»

вытяжка «Bosch»

Довольно распространенная картина – свободному креплению вытяжки к стене мешает труба газового стояка. Приходится придумывать способы монтажа прибора на некотором удалении от поверхности.
  • Высота установки вытяжки тоже должна подчиняться определенным правилам. Понятно, что на первое место должны выступать вопросы безопасности эксплуатации прибора. Поэтому вытяжку запрещено располагать ближе 700 мм от газовой плиты и 600 – от электрической. Должен учитываться и рост хозяев – так, чтобы о прибор не биться головой при приготовлении пищи. Но излишне «задирать» высоту установки тоже не рекомендуется – это негативно сказывается на эффективности отвода и фильтрации поднимающихся испарений. Оптимальной видится высота от 750 до 850 мм.
Это правило допустимой высоты над поверхностью плиты справедливо для большинства вытяжек с горизонтальной рабочей поверхностью

Есть, правда, и исключения из правил. Так, некоторые современные вытяжки с рабочей поверхностью, расположенной под углом к горизонту, допускается располагать несколько ниже. Но это обязательно оговаривается производителем в инструкции по эксплуатации конкретной модели.

Производитель в инструкции по установке вытяжки может указывать и другие рекомендуемые параметры ее расположения.
Их и следует придерживаться при монтаже.

Кстати, при приобретении вытяжки подобного типа следует обращать внимание еще на одно обстоятельство. Некоторые модели рассчитаны на работу исключительно с электрическими плитами. То есть использование их в «тандеме» с газовым оборудованием – категорически запрещено.

  • Опять же, исходя из соображений эффективности работы вытяжки, следует приобретать модель, размеры которой (имеется в виду площадь приемного «экрана») во всяком случае не меньше размеров плиты. Причем, чем выше планируется установка вытяжки над плитой (с учетом, например, роста хозяев), тем больше должны быть и размеры рабочей поверхности, иначе испарения могут распространяться по кухне, обтекая прибор по краям.
Пример подбора размеров рабочей плоскости вытяжки в зависимости от размеров плиты и высоты установки. Ну а высота, понятно, часто зависит от роста хозяев.

Схема выше представлена в качестве примера. А так, если планировать расположение и оптимальные размеры рабочей поверхности вытяжки, можно исходить из следующей рекомендации. Схематично она показана на иллюстрации ниже.

Оптимальные размеры кухонной вытяжки относительно размеров плиты, над которой она расположена

Границы вытяжки должны быть шире плиты, и быть не меньше ширины, ограниченной условными линиями, проведёнными через границы плиты, расходящимися наружу под углом 10 градусов от вертикали. Для электрических плит можно ограничиться углом в 7 градусов. Объясняется это тем, что вытяжка над газовой плитой должна улавливать и отводить не только испарения, возникающие при приготовлении пищи, но еще и продукты сгорания топлива. То есть задача у нее более ответственная.

Цены на встраиваемые вытяжки «MAUNFELD»

Встраиваемая вытяжка MAUNFELD

Подобную графическую схему для своих условий несложно в масштабе изобразить самостоятельно, а потом сопоставить желательную высоту монтажа вытяжки и рекомендуемую для такого расположения ее ширину. Или же провести математический расчет, вспомнив элементарные геометрические формулы.

Этот расчет реализован в предлагаемом онлайн-калькуляторе:

Калькулятор расчета оптимальной ширины кухонной вытяжки

Перейти к расчётам

Полученное значение остается округлить, привести к стандартным размерам вытяжек в выбранной модельной линейке.

Понятно, что установка прибора с размерами, соответствующими такому расчету, является рекомендательной, и далеко не всегда условия кухни позволяют это сделать. Но если имеется такая возможность, то не следует ею пренебрегать – эффективность работы вытяжки будет значительно выше.

  • Если планируется прокладка воздуховодов, то следует заранее спланировать их конфигурацию. Недопустимо перенасыщать этот канал поворотами – каждое изменение направления может дать потерю до 10% от заявленной производительности вытяжки. Обычно исходят из того, что максимальное число поворотов на 90 градусов – три. Естественно, полностью исключается изменение направления с понижением. Да и слишком длинных горизонтальных участков тоже стараются по возможности избегать.
Такое решение никак нельзя назвать удачным. Если от длинных горизонтальных участков в данной ситуации, скорее всего, никуда не деться, то «петля» с изменением направления потока вниз выглядит явно лишней. Потеря производительности будет очень чувствительной. Схожая исходная ситуация, но подход уже – совершенно иной
  • Следует заранее продумать и способ подключения вытяжки к сети электропитания. Чаще всего для этого достаточно обычной розетки с заземляющим контактом. Эти приборы никак нельзя отнести к очень энергозатратным – потребляемая мощность обычно в пределах 250 – 400 Вт, редко доходит до 500 Вт. То есть нет никакого смысла прокладывать выделенную линию с установкой собственного автоматического выключателя. А саму розетку несложно скрыть с глаз, заместив ее над кухонным шкафчиком. Главное, чтобы она не приходилась на открытое пространство над плитой.

Вот, по сути, и все основные требования, которые следует учесть при подготовке к установке прибора.

Проведение монтажных работ

Следует сразу сказать, что какого-то единого «рецепта» по установке кухонных вытяжек – попросту не существует. Широкое разнообразие моделей и исходных условий установки предполагает и различный подход к проведению монтажных работ, который, в свою очередь, иногда требует креативности мышления и нестандартных решений. Кроме того, любой производитель дает и свои рекомендации по установке приборов. Но все же общий алгоритм прослеживается, и вот как раз с ним и стоит ознакомиться.

Какие инструменты и материалы потребуются?

Итак, приобретена вытяжка, выбранная в соответствии с рекомендациями, вместе с необходимыми комплектующими. Определено место ее установки. Пришла пора подготовить необходимые инструменты, принадлежности и материалы.

  • Работа начнется с точной разметки, поэтому для этого потребуется специальный инструмент. Прежде всего – это уровень (обычный строительный или лазерный – что есть в распоряжении хозяина), без которого не выставить точно вертикальность и горизонтальность установки прибора. Кроме того, используется линейка и угольник, рулетка или складной метр, карандаш или маркер.
  • Если предполагается крепление вытяжки к стене, то необходим инструмент для проделывания отверстий под крепеж. То есть перфоратор или дрель с ударной функцией. В ряде случаев, например, если стена деревянная, будет вполне достаточно и шуруповерта.
  • Для работы с крепежом, в зависимости от его типа, необходимы наборы отвёрток или гаечных ключей.
  • Если предстоят столярные работы (например, встраивание вытяжки в шкафчик или же самостоятельное изготовление шкафчика), то необходим соответствующий инструмент – лобзик, ножовка, если есть – ручной фрезер.
  • Ножовка может потребоваться и для резки пластиковых труб или коробов воздуховода.
  • Для герметизации стыков иногда приходится прибегать к использованию силиконового герметика.
  • Готовятся крепежные детали – в зависимости от модели вытяжки и особенностей ее установки. Это могут быть дюбели, шпильки, винты, саморезы и другое. Нередко крепеж поставляется в комплекте с вытяжкой. Правда, случается и так, что эти детали по своему качеству не выдерживают никакой критики, и приходится приобретать более надежные.
  • Корпуса вытяжек и входящих в их комплект декоративных коробов для воздуховодов изготавливаются чаще всего из тонкого листового металла. И их края зачастую бывают довольно острыми, способными наносить глубокие порезы на руках мастера. Это же, кстати, касается и алюминиевых гофрированных труб, которые очень широко используются для создания каналов отвода воздуха. Так что работу лучше проводить, защитив руки перчатками.

Перед началом монтажа следует еще раз внимательно ознакомится с прилагаемой к вытяжке инструкцией по ее установке и эксплуатации. Возможно, что-то было упущено из виду. Кроме того, нелишним будет убедиться в исправности прибора. Безусловно, она проверялась в магазине при приобретении. Но все же бывает всякое. Чтобы не пришлось снимать уже установленный агрегат, который вдруг, ни с того ни с сего, отказался работать, лучше проверить заранее. Еще есть возможность предъявить претензии продавцу товара.

Если все в норме, можно переходить к процессу установки.

Далее будет рассмотрено несколько вариантов монтажа, от простейшего и далее – по нарастанию сложности.

Установка простой вытяжки, работающей по принципу рециркуляции воздуха

Даже если у вас и более сложная модель, рассчитанная на отвод воздуха наружу – не спешите пропускать этот раздел статьи. Процесс крепления вытяжек к стене принципиально не отличается. Могут быть, безусловно, нюансы, касающиеся конкретной модели – но они всегда оговорены в инструкции производителя.

  • Итак, монтаж настенных вытяжек всегда начинают с разметки. И первой необходимо отбить строго вертикальную осевую линию, которая должна приходиться ровно по центру плиты. Все дальнейшие построения обычно ведутся от нее – это позволяет исключить ненужное смещение вытяжки относительно варочной поверхности.
  • Следующим шагом необходимо прочертить горизонтальную линию, которая обозначит расположение рабочей поверхности вытяжки, расположенной на требуемой высоте от плиты. Безусловно, отбивка этих опорных вертикальной и горизонтальной линий должна проводиться строго по уровню.
  • Далее, необходимо наметить центры отверстий под крепежные детали. Выполняется это в строгом соответствии с чертежом, имеющимся в инструкции по установке. К чести некоторых производителей, они прикладывают к инструкции полномасштабный бумажный шаблон, который достаточно приложить к стене по  нанесенным опорным линиям, а затем безошибочно наметить центры отверстий для последующего бурения.

В принципе, такой шаблон можно сделать и самому, используя, например, кусок упаковочного картона. Это будет намного удобнее, чем производить построения на стене, рискуя совершить ошибку.

Пример чертежа, прикладываемого к инструкции по монтажу вытяжки
  • В намеченных местах сверлятся (бурятся) отверстия требуемого диаметра. В них, в зависимости от применяемого крепежа, вкладываются пластиковые дюбель-пробки или металлические анкеры.
  • Далее, устанавливаются сами крепежные детали. Это могут быть специальные кронштейны, монтажные площадки или даже просто саморезы или винты с широкой шляпкой – все это подробно расписано в инструкции.

При проведении установки недопустимо самовольно уменьшать количество точек крепления вытяжки. Нельзя применять крепежные детали с меньшей несущей способностью, чем указано в инструкции.

  • По сути, после этого можно повесить сам прибор, проверить надежность его крепления. Он должен быть установлен плотно, без люфта, иначе вибрация (а от нее никуда не деться, раз имеется электропривод) может сделать свое «черное дело». Прибор разболтается, начнет дребезжать или грохотать при работе.

Можно подключить вытяжку к сети и проверить ее работу. После этого останется только установить необходимый комплект фильтров для очистки воздуха – и задачу можно считать выполненной.

Дополнительные хлопоты может принести проходящая через место установки прибора газовая труба. Убрать ее самостоятельно – не получится, значит, остается выполнять монтаж вытяжки с небольшим выносом от стены.

Поступают по-разному. Один из распространенных способов – это применение дюбелей с выступающей резьбовой шпилькой. Они вначале вкручиваются в забитые в отверстия пробки. Затем на них наживляются гайки, которые зададут величину выноса вытяжки от стены, так, чтобы оставался проход для газового стояка. Затем одеваются шайбы, на шпильки вешается сам прибор (или, как вариант, монтажная площадка для его подвеса), а затем все это фиксируется затяжкой второй гайки (также с шайбой или гровером).

Обеспечить вынос подвешиваемой вытяжки от стены можно с помощью вот таких дюбелей со шпилечной рабочей частью

По мнению автора этих строк, способ – не совсем удачный. Такие «точечные» крепления, без плотного прилегания корпуса вытяжки к поверхности, могут сказаться на повышенной шумности работы прибора. Кроме того, между стеной и вытяжкой остается широкая щель, куда способны проникать поднимающиеся от плиты испарения.

Иногда домашние мастера изготавливают из металлического профиля специальные каркасы (сварные или сборные), позволяющие подвесить вытяжку на удалении от стены. У себя в такой ситуации я делал иначе.

К стене были закреплены отрезки бруса сечением 50×50 мм. Нижний – на уровне нижнего края вытяжки, верхний – на уровне штатных крепежных отверстий. В брусках были вырезаны пазы, в которые отлично уложилась труба, обернутая полоской толстого (2 мм) эластичного двухстороннего скотча.

Вытяжка опирается на два бруса, закрепленные на стене. По брусу приклеена демпферная лента, которая практически полностью решила проблему мелкой вибрации.

Дополнительно в нижней части вытяжки были просверлены через металл два отверстия, через которые корпус прижат к нижнему брусу парой саморезов. Стабильной установки получилась отличная – вибрация пресечена в корне. Вдоль стены нет просвета – он закрыт брусом. А чтобы древесина не впитывала в себя испарений, брус снизу заклеен полоской фольгированного скотча – его при загрязнении несложно просто заменить на новый отрезок.

Сразу остановимся на вопросе монтажа верхней надстройки – декоративного короба. Он может устанавливаться на многих открыто расположенных вытяжках. Если прибор работает по принципу рециркуляции, то воздушный поток просто выбрасывается через щелевидные отверстия в районе потолка. В приборах, функционирующих по принципу отвода собранных испарений, этот кожух хорошо маскирует воздуховод.

Некоторые кожухи требуют собственного крепления к стене. Но чаще предусмотрено соединение с корпусом прибора и дополнительной фиксацией к потолочной поверхности или к стене в верхней части короба, который, в свою очередь, часто имеет телескопическую конструкцию.

Но в моем случае после такой штатной установки при работе прибора появился сначала небольшой шум, а при резонансе – довольно неприятный дребезг. Причина выяснилась просто – даже легкое прижатие пальцем нижней части короба на фасадной стороне в месте его крепления к вытяжке шум сразу устраняло. То есть двух штатных саморезов, крепящих кожух к пластиковому выступу корпуса вытяжки, оказалось недостаточно.

Установка встраиваемой вытяжки на кухне: монтаж своими руками

Содержание статьи

Зачем нужна кухонная вытяжка

Процесс приготовления пищи сопровождается активным выделением запахов, водяного пара, мелких частиц жира, масел, копоти и прочих взвесей. Они наполняют атмосферу кухни и распространяются по смежным помещениям, понемногу наполняя всю квартиру. Эти частицы оказывают отрицательное воздействие:

  1. Появляется неприятный запах, плохо переносимый аллергиками.
  2. Мелкие взвешенные частицы оседают на предметы мебели, ковры, впитываются в обивку, одежду и прочие вещи.
  3. Все белые или светлые поверхности покрываются слоем жира, копоти и прочими наслоениями, которые плохо поддаются очистке.

Для того, чтобы исключить распространение выделяемых вредных частиц по всей квартире, в кухонном помещении используется только вытяжка. Она создает некоторое разрежение воздуха, способствующее притоку из соседних помещений или с улицы через неплотности оконных блоков. Организуется поступление воздуха внутрь кухни, препятствующее проникновению нежелательных компонентов из нее в смежные или соседние комнаты. Эти функции обеспечивает вытяжной вентиляционный канал, имеющийся в типовой кухне и представляющий собой вентиляционную отдушину под потолком. Он проходит внутри стен и выводится через кровельное покрытие на улицу. Разница внешнего и внутреннего давлений создают естественную тягу, которая способствует постоянному удалению отработанного воздуха, очищающему атмосферу кухни от выделяемых вредностей.

Вентиляционные трубы на крыше

Однако, современные условия воздухообмена серьезно затруднены из-за повсеместного использования пластиковых окон и герметичных входных дверей. Возможность постоянного притока свежего воздуха практически исключена, только во время проветривания свежий поток поступает в квартиру. Естественная тяга, используемая в вентиляционных каналах, не способна работать без пополнения объема воздуха. Как только разрежение кухонной атмосферы доходит до критической точки, вывод воздуха останавливается, лишая кухню необходимого воздухообмена. Вредные и нежелательные компоненты начинают распространяться по квартире, портят ее микроклимат, разрушают комфорт жителей.

Решением проблемы становится установка принудительной вытяжки. Она работает в заранее заданном режиме и не зависит от внешних условий, что позволяет организовать стабильный и управляемый воздухообмен.

Обратите внимание! Забор воздуха производится вблизи от кухонной плиты, непосредственного источника выделения вредных и нежелательных компонентов, что увеличивает эффективность использования вытяжки и позволяет исключить распространение частиц по территории квартиры.

Вытяжной купол для кухни

Необходимость установки вытяжки продиктована еще одним обстоятельством. Изначально, в кирпичных домах старой постройки, вентиляционный канал для каждой квартиры строился отдельно. С введением панельного домостроения для упрощения производства бетонных плит стали делать один, общий вентканал, имеющий отдушины на каждом этаже. Это сделало возможной ситуацию, когда установка вытяжки на нижнем этаже создает в воздухопроводе повышенное давление, и воздух начинает идти по пути наименьшего сопротивления — поступает в квартиры верхних этажей. Усилие, которое создает естественная тяга, меньше, чем давление от вытяжки, аэродинамическое сопротивление канала выдавливает поток воздуха вместе с вредными компонентами в квартиры верхних этажей. Поэтому им тоже приходится устанавливать вытяжки, чтобы удалять из своих жилищ нежелательные продукты воздухообмена не только своего производства, но и из квартир нижних этажей.

Необходимо учитывать, что пропускная способность вентиляционного канала ограничена и не позволяет выводить слишком большие объемы воздуха. Для увеличения производительности канала придется поднимать давление вытяжки, что для жителей других этажей станет причиной проникновения в квартиру вредных компонентов.

Важно! Нередко выходом из положения становится полная закупорка отдушины и установка полноценной приточно-вытяжной установки, производящей забор и удаление воздушных потоков снаружи. Этот вариант вынужденный, но наиболее эффективный и безопасный. К приточно-вытяжной схеме с рекуперацией тепла сегодня прибегает все большее количество потребителей. Более подробно о данной системе воздухообмена расскажем в специальной статье.

Приточно-вытяжные установки для кухни

Цены на различные виды приточно-вытяжных вентиляций с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией

Санитарные нормы воздухообмена

Режим воздухообмена каждого помещения подлежит сложному расчету. Необходимо учесть следующие факторы:

  1. Количество людей.
  2. Размеры, объем, конфигурация помещения.
  3. Наличие горячих или влажных поверхностей, технологических установок.
  4. Объемы выделяющихся вредностей, подлежащих удалению.

Сочетание этих условий определяет тип вентиляции — преимущество притока или вытяжки, объемы вывода или подачи воздушного потока. Для упрощения расчетов разработаны медицинские нормы, определяющие необходимый воздухообмен в зависимости от типа и назначения помещения. Свои правила есть как для производственных, так и для жилых помещений. Найти эти нормы можно в таблицах СНиП. Рассмотрим некоторые из них.

Таблица 1. Требуемый режим воздухообмена

Помещение Вытяжка
Жилая комната3м³/ч на каждый м² площади помещения
Кухня с электроплитой на 2 конфорки60 м³/ч
Кухня с электроплитой на 3 конфорки75 м³/ч
Кухня с электроплитой на 4 конфорки или с газовыми приборами90 м³/ч
Ванная комната25 м³/ч
Туалет25 м³/ч
Совмещенный санузел50 м³/ч

Для кухонных помещений принимается разный режим воздухообмена, зависящий от количества горячих поверхностей. Примечательно, что указанные нормы несколько устарели, так как стандартные плиты уступают место новым разработкам — мультиваркам, микроволновым печам, духовым шкафам с конвекторами. Они заметно изменяют состав внутреннего воздуха кухни, что необходимо учитывать при организации вентиляционной системы.

Духовой шкаф с конвектором

Позже был принят новый порядок учета режима воздухообмена — по кратности. Определялось, сколько раз в течение часа весь объем воздуха в помещении должен быть полностью обновлен. Этот метод упрощенный и применялся, в основном, практиками, которым было некогда и незачем выполнять сложные специализированные расчеты.

Таблица 2. Способ учета воздухообмена по кратности

Помещение Кратность воздухообмена
Жилая комната, спальня, детская1
Кабинет, библиотека0.5
Кухня с электроплитой60 м³/ч
Кухня с газовой плитой1 + 100 м³/ч на плиту
Ванная, туалет, душевая25 м³/ч
Сауна10 м³ на каждого человека

Внимание! Режим вентиляции в кухонных и санитарно-технических помещениях рассчитывается по объему вытяжки, а не по кратности. Это необходимо из-за малых размеров некоторых санузлов, не способных обеспечить должное количество воздуха при расчете по кратностям.

Виды кухонных вытяжек

Специализированной классификации кухонных вытяжек не существует, но деление по определенным признакам произвести можно. В продаже имеются следующие виды:

  1. Подвесные. Устанавливаются (подвешиваются) снизу на нижнюю плоскость кухонного гарнитура непосредственно над варочной поверхностью. Отличаются компактностью, имеют плоский корпус, оснащены сменными фильтрами для очистки воздуха от жира, влаги или иных нежелательных компонентов. Некоторые модели нуждаются в подключении к вентиляционному каналу, но большинство видов работают автономно.

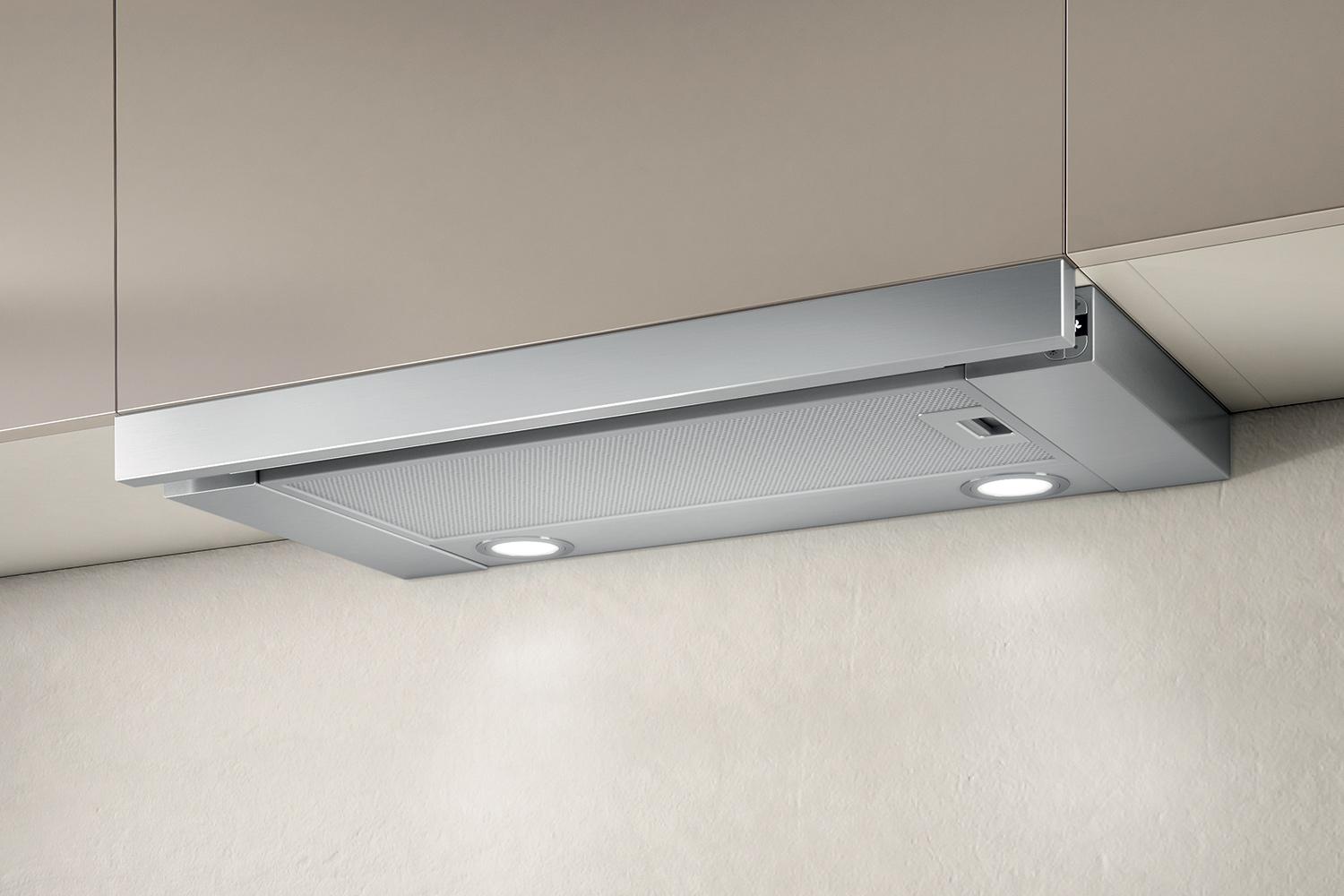

    Подвесная вытяжка

  2. Встраиваемые. Устанавливаются внутрь кухонных гарнитуров, что делает их полностью скрытыми и не нарушающими интерьер кухни. Скрытый монтаж позволяет отказаться от декоративного корпуса и прочих внешних украшений, оставляя только функциональные элементы конструкции, что снижает стоимость и облегчает обслуживание и уход за вытяжкой. Для установки требуется выделить шкаф соответствующего размера.

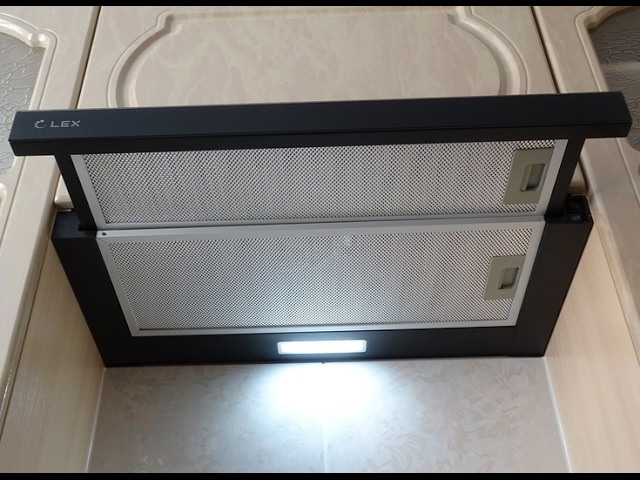

    Встраиваемая вытяжка

    Цены на популярные модели встраиваемых вытяжек

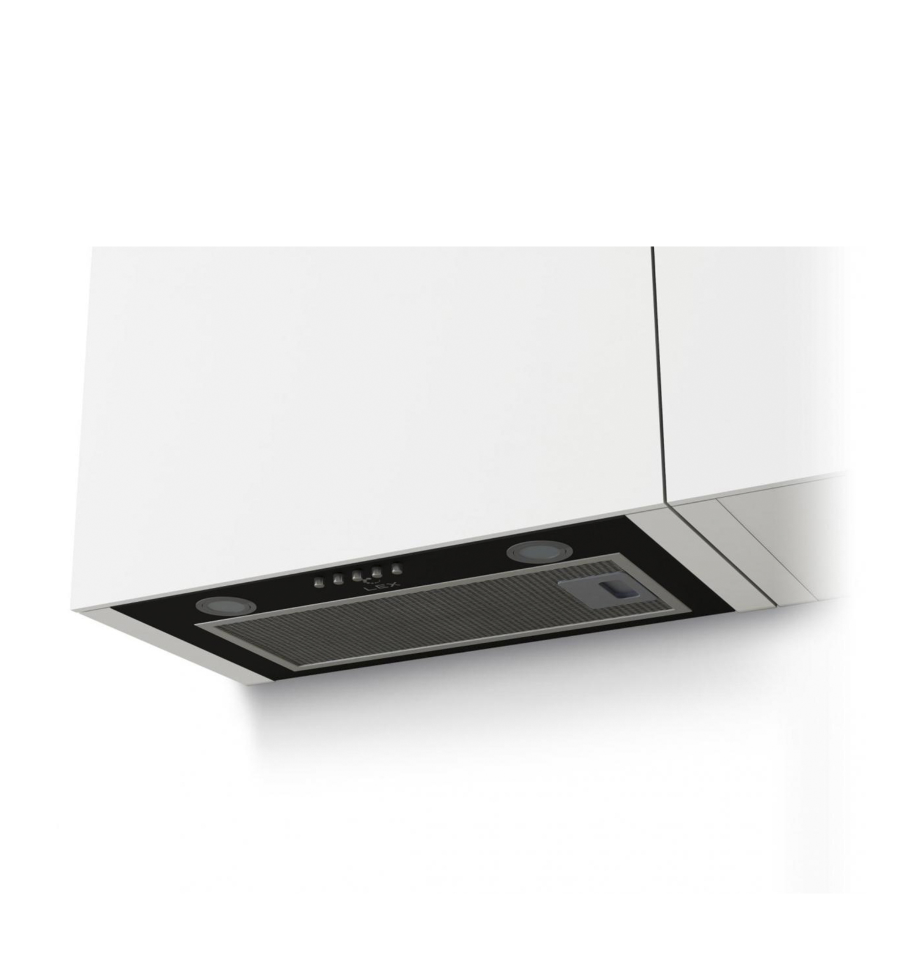

    Встраиваемая вытяжка

  3. Купольные. Представляют собой мощные и эффективные образцы кухонной техники. Нуждаются в подключении к вытяжному каналу. Наличие купола позволяет исключить распространение вредных компонентов по всему объему кухни. Купольные конструкции устанавливают на больших кухнях из-за эффективности и высокой производительности.

    Купольная конструкция

  4. Угловые. Устанавливаются в углу кухонного помещения при нестандартной планировке. Могут быть одновременно купольными или встраиваемыми.

    Угловая вытяжка

  5. Островные. Отличаются от других видов вытяжек обособленным способом установки — не контактируют со стенами, свисая с потолочной плиты. Используются в комплекте с островными плитами или иными горячими поверхностями.

    Островная кухонная вытяжка

  6. Наклонные. Принимающая воздушный поток плоскость таких вытяжек ориентирована не горизонтально, а под наклоном. Это позволяет уменьшить размер устройства в плане, сохраняя при этом эффективность и производительность вытяжки.

    Наклонная вытяжка

Некоторые конструкции обладают двумя или более признаками — например, они могут совмещать купольную и наклонную конструкцию и т.п.

Особенности встраиваемых вытяжек

Встраиваемая вытяжка устанавливается в специально отведенный для этой цели навесной шкаф. Его надо предварительно подготовить, удалив нижнюю часть для установки рабочей (приемной) панели и проделав отверстие в верхней части шкафа под воздуховод. Встраиваемые вытяжки не нуждаются в декоративной отделке корпуса, а некоторые модели и вовсе его не имеют, представляя собой агрегат из функциональных узлов, соединенных вместе.

Преимуществом такой конструкции является скрытый монтаж, отсутствие видимых проводов, конструкционных элементов. Присутствие вытяжки выдает только панель управления и принимающая панель снизу шкафа, что позволяет сохранить цельность и гармоничность внешнего вида кухонного гарнитура. Он не разорван на две части, как это приходится делать при монтаже купольных конструкций, не выделяется вперед, что очень неудобно и создает опасность удара головой о выступающие части. Кроме того, внутренний объем шкафа с вытяжкой никогда не занимается полностью и может быть использован для хранения каких-либо принадлежностей.

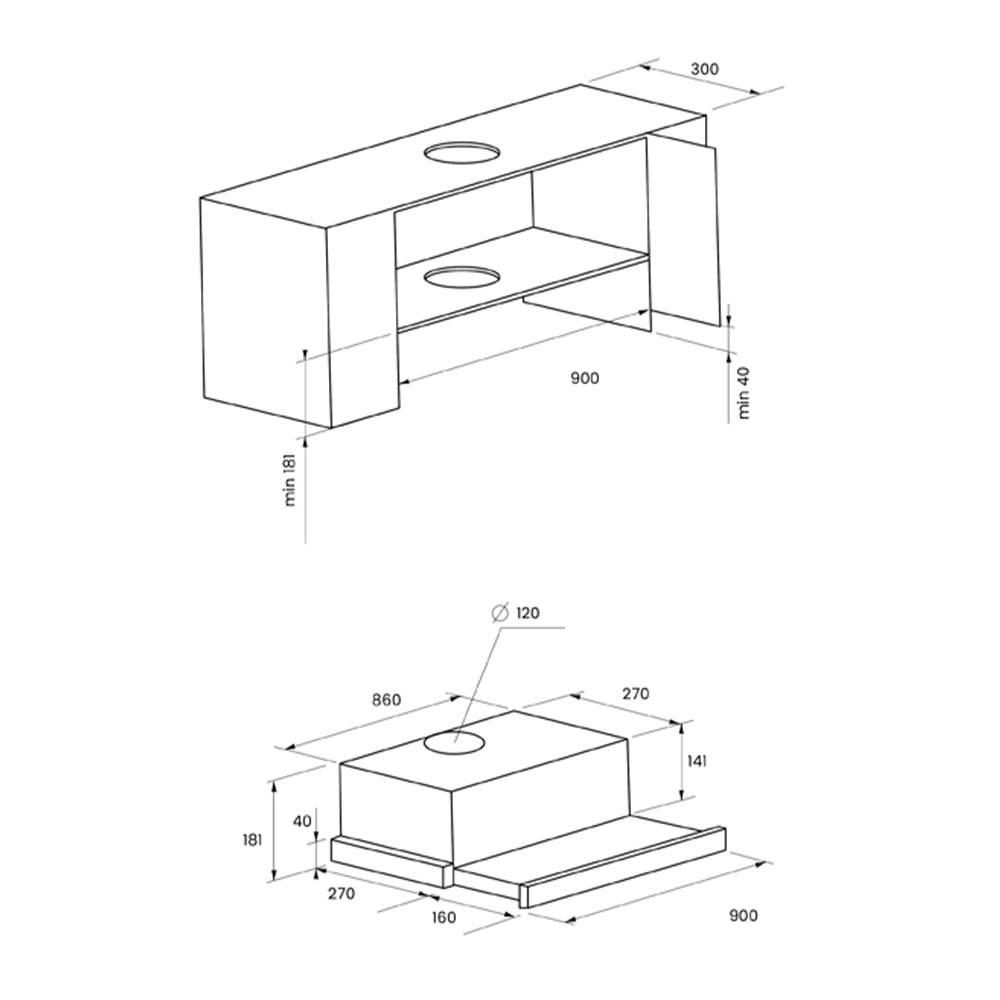

Свободное место в шкафу для встраиваемой вытяжки

Ширина рабочей базы вытяжки должна соответствовать размеру варочной панели. В продаже имеются разные варианты:

  1. С шириной 50 см. Оптимальны для небольших кухонных помещений, но требуют наличия соответствующей варочной панели.
  2. С шириной 60 см. Наиболее распространенный вариант, соответствующие размерам большинства электрических плит.
  3. С шириной 90 см. Такая конструкция встречается реже и применяется на больших кухнях для удаления отработанного воздуха от больших варочных поверхностей.

Выбор встроенной вытяжки обусловлен следующими критериями:

  1. Размер плиты.
  2. Технические характеристики устройства.
  3. Тип и конструкционные особенности вытяжки.

В режиме ожидания встраиваемая вытяжка находится в собранном состоянии, передняя панель шкафа закрыта. В рабочем положении она открывается, панель выдвигается вперед, обеспечивая заданную площадь захвата воздушного потока.

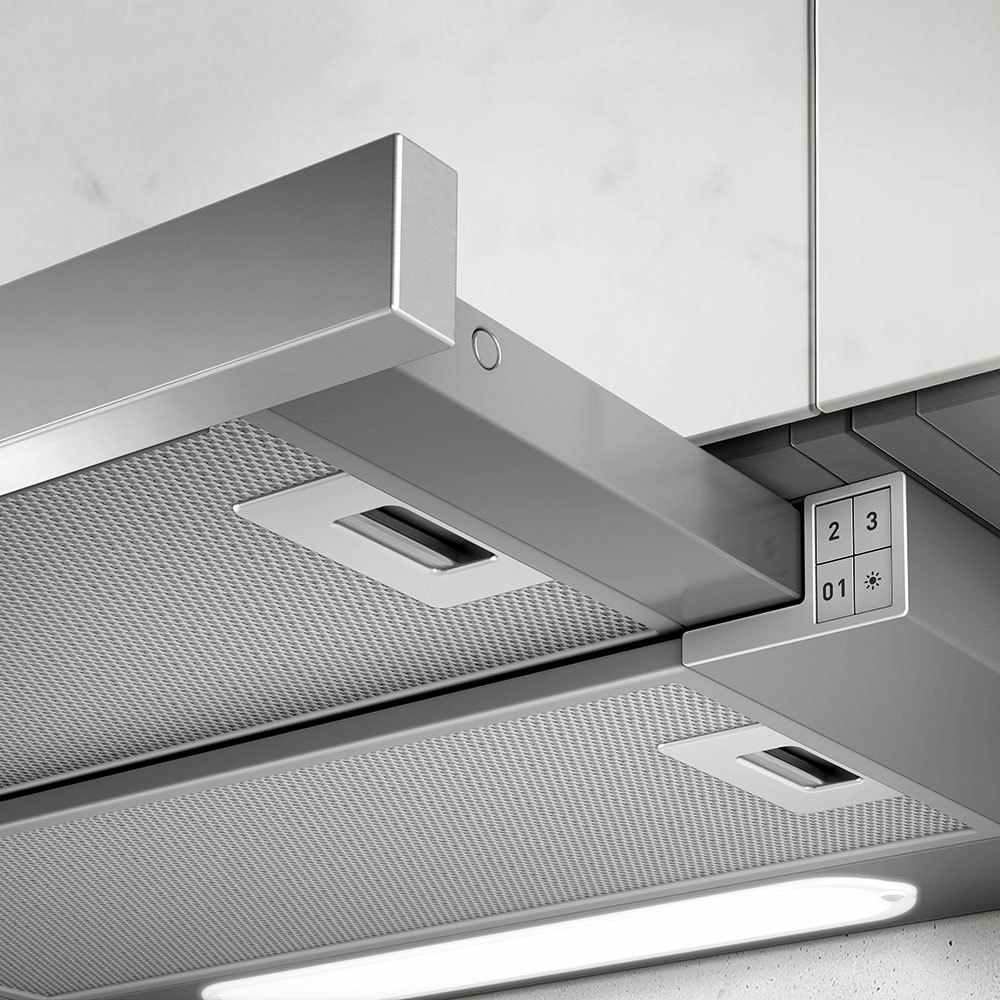

Встроенная вытяжка в рабочем положении

Есть модели, способные работать не только в режиме удаления отработанного воздуха (проточные), но и как рециркуляционные установки. Они очищают воздух, прогоняя его через фильтры, и возвращают обратно в кухню. Это позволяет улучшить общий режим воздухообмена, снижает потребность помещения в притоке свежего воздуха.

Помимо основных функциональных возможностей, при выборе вытяжки следует обращать внимание на дополнительные особенности:

  1. Громкость работы. Это важный параметр, поскольку устройство находится внутри шкафа, который способен работать как резонатор и усиливать гул от работы вентилятора.
  2. Наличие подсветки. Удобное и полезное дополнение, позволяющее экономить на основном освещении кухни.

Не следует забывать и о стоимости вытяжки, которая нередко становится основным фактором, определяющим выбор пользователя.

Виды воздушных фильтров для вытяжки

Современные конструкции кухонных вытяжек оборудуются фильтрами, выполняющими разные функции:

  1. Жироулавливающие. Представляют собой слой спутанных металлических или синтетических волокон, задерживающих частицы жира, копоть и иные взвеси.
  2. Тонкой очистки. Это емкости, заполненные активированным углем, сквозь который пропускается воздушный поток.

Все виды фильтров обладают своими плюсам и минусами, поэтому их следует рассмотреть внимательнее.

Металлические

Состоят из металлической сетки или ленты со сплошной перфорацией. Их можно мыть, обеспечивая тем самым длительный срок службы. Размер и форма отверстий в ленте или сетке подбирают по условиям максимальной эффективности и отсутствию рабочего шума. Жировые наслоения лучше всего отмывать в посудомоечной машине, устанавливая фильтр вертикально. Вручную мыть фильтры нецелесообразно, поскольку это отнимает много времени и не всегда дает ожидаемый результат.

Металлический воздушный фильтр

Синтетические

Представляют собой слой спутанных волокон (искусственный войлок). Они одноразовые и подлежать замене по мере заполнения и потере работоспособности. Синтетические фильтры эффективнее металлических, но их приходится постоянно покупать, что требует некоторых финансовых расходов. Важной особенностью синтетических фильтров является бесшумная работа.

Синтетический фильтр

Угольный фильтр

Угольный фильтр тонкой очистки, помимо активированного угля, способен выполнять обеззараживающие функции. Для этого в состав наполнителя вводят дополнительные компоненты:

  1. Серебро.
  2. Катиониты.
  3. Ионообменные смолы.

Эти дополнения позволяют удалять мельчайшие примеси, устранять запахи и прочие вредности, после чего воздух получает более высокое качество, чем раньше, и не нуждается в выведении из кухонного помещения. Угольные фильтры используются только на дорогих рециркуляционных моделях, не подключаемых к вентиляционному каналу.

Угольный фильтр

Выбор воздуховодов

Для подключения вытяжки к воздушному каналу необходимо установить соединительный воздуховод. Принято использовать два типа:

  1. Гибкий металлический гофрированный трубопровод. Прост в монтаже, не нуждается в использовании комплектующих, не нагружает опорные конструкции. Внешний вид таких трубопроводов непривлекателен, поэтому их принято скрывать в короб из гипсокартона, фанеры или иных листовых материалов с последующей отделкой.

    Гибкий металлический воздуховод

  2. Пластиковые воздуховоды. Ровные трубопроводы круглого или прямоугольного сечения, имеют привлекательный внешний вид, не создают шума во время работы. Нуждаются в использовании дополнительных элементов — углов, поворотов, переходников, что усложняет монтаж.

    Пластиковые воздуховоды

Внимание! Выбирая воздуховод, надо помнить о пропускной способности. Размер трубопровода не должен быть меньше, чем вентиляционная отдушина в стене.

Пошаговая инструкция по монтажу

Для выполнения работ потребуются:

  • электролобзик;
  • шуруповерт;
  • перфоратор;
  • линейка и карандаш;
  • лазерный уровень.

Цены на лазерные уровни

Лазерный уровень

Необходимо также подготовить шкаф, в который будет установлена вытяжка.

Монтаж вытяжки:

  1. По шаблону, который идет в комплекте поставки, отмечаются отверстия для крепежа и центр выходного отверстия под воздуховод.

    Подготовка отверстий

  2. Дрелью со сверлом 5 мм сверлятся отверстия под саморезы и под резку отверстия лобзиком. Оно вырезается точно по линии, отмеченной циркулем из намеченного по шаблону центра.

виды вытяжных устройств, правила подключения

Вытяжка над плитой давно стала неотъемлемой частью интерьера кухонного помещения. Она избавляет от различных запахов, исходящих в процессе приготовления пищи, вредных для организма продуктов горения, а также защищает мебель от наслоений жира и копоти. Поэтому установка вытяжки на кухне является необходимым мероприятием.

Содержание статьи

Функции кухонных устройств

Подобрать вытяжное устройство поможет информация об объёме помещения кухни. Для этого нужно рассчитать кубатуру кухонного пространства (площадь умножить на высоту), а полученное число увеличить в 10 раз — это и будет пропускная способность вытяжки или же производительность.

Необходимость использования устройства подтверждается его выполняемыми функциями:

  • Отводит продукты сгорания, испарения, запахи пищи с прилегающего к плите пространства.
  • Обеспечивает поступление очищенного воздуха с меньшей температурой и влажностью.
  • Создает неблагоприятные условия для возникновения и размножения вредных микроорганизмов.
  • Сохраняет презентабельность внешнего вида мебели, бытовой техники, продлевает срок их службы, благодаря отводу загрязнённого копотью и жиром воздуха.
  • Делает пребывание на кухне комфортным как для хозяйки, так и для членов её семьи.

Стандартный классический воздуховод не в состоянии справиться с парами и запахами гари. Он работает только на ограниченном участке пространства. Проблема решается установкой вытяжного устройства, посредством которого загрязнённый воздух через вентиляционную шахту отводится наружу.

Виды вытяжек

Разнообразие вытяжных устройств довольно велико, поэтому определиться, какую выбрать вытяжку, бывает сложно. Все они делятся на циркулирующие и эвакуирующие, то есть отличаются способом отвода воздушных масс.

Циркуляционное устройство втягивает воздух, через встроенный фильтр очищает его и затем выбрасывает в помещение. У такой вытяжки есть свои преимущества:

  • Простота установки (её можно осуществить своими руками).
  • Не требует монтирования дополнительных коммуникаций.
  • Не влияет на функционирование стандартного воздуховода.

При этом она недостаточно качественно производит очистку, так как фильтр часто не справляется со своей задачей. Следовательно, в квартиру возвращается не до конца очищенный воздух. Стоят они дороже, чем эвакуационные, к тому же фильтры требуют периодической замены, а это дополнительная трата средств.

Достоинство эвакуационной вытяжки — это отвод лишнего тепла из кухонного помещения. Конечно, установить её сложнее, чем циркуляционное устройство, однако результат работы будет гораздо выше. Монтаж эвакуационного типа вытяжки усложняется закреплением гофры или короба, по которому будет проходить воздух.

По месту расположения вытяжки бывают:

  • настольные;
  • потолочные или островные;
  • каминные;
  • встраиваемые (интегрированные).

Настольная вытяжка представляет собой раструб, расположенный в горизонтальном положении над рабочей частью плиты. Является неотъемлемым элементом профессионального кухонного оборудования.

Потолочная или островная монтируется к потолку. Обычно такая вытяжка располагается там же, где установлена печь — в центре кухни, поэтому и называется островной. Для монтажа устройства потребуется сложная система фальш-потолоков и воздуховодов, что требует профессионального подхода.

Каминная вытяжка обычно украшает дизайн больших элитных кухонь. Схема и проект установки составляются индивидуально. Монтаж осуществляется специалистами.

Судя по техническим характеристикам доступного вида вытяжек, можно сделать вывод, что оптимальным вариантом для обычной семьи будет встраиваемое (интегрированное) устройство с простым выполнением монтажа и доступной ценой. Выдвижная вытяжка не занимает много места и очень удобна.

Правила установки

Требования к монтажу вытяжки одни для всех видов моделей. Так как устройство является электрическим прибором, в котором собираются скопления жира и влаги, может возникнуть пробой тока через корпус оборудования. Чтобы себя обезопасить при выполнении монтажа, необходимо правильно заземлить вытяжку.

Обычно современные дома оснащены контуром заземления и проблем по этому поводу не должно быть: можно вставить штепсель в розетку — и прибор готов к работе. Если же такой контур отсутствует, необходимо его изготовить. Ни в коем случае нельзя подсоединять заземляющий провод к трубам или радиаторам, так как могут травмироваться не только члены семьи, но и соседи, получив электрический разряд через стояки.

Для того чтобы заземлить прибор, следует подвести трёхжильный провод с сечением 2,5 кв. мм к электрощиту. Затем найти трубу (глухую нейтраль), из которой выходит пучок проводов, и подключить к ней свой провод. Его конец должен быть зачищенным.

Перед приобретением вытяжки нужно произвести замер варочной поверхности кухонной плиты — длину и ширину. У прибора эти размеры должны быть больше или, в крайнем случае, совпадать. Вытяжка с меньшей площадью не будет справляться с качественным отводом загрязнённого воздуха.

Ещё одно правило, которое нужно помнить при установке вытяжки — соблюдение расстояния от поверхности плиты до прибора. Над электрической и индукционной печами высота должна быть 65—75 см, над газовой — не меньше 80 см. Если не учитывать эти параметры, могут возникнуть неудобства в работе у плиты или пожароопасные ситуации из-за перегрева прибора.

Крепёж прибора к стене должен быть выполнен прочно и надёжно, иначе устройство может оборваться и травмировать кого-нибудь из членов семьи. Поэтому покрывая стены гипсокартоном при проведении ремонта, нужно укрепить место и набить деревянные бруски на предполагаемом участке крепления вытяжки.

Типы применяемых труб

Основа гофрированных труб состоит из металлических колец, обтянутых несколькими слоями алюминиевой фольги. Такие вентиляционные материалы имеют свои положительные характеристики: невысокая стоимость, удобны в монтаже, сложенные в «гармошку» могут вытягиваться, увеличивая длину во много раз, выносят температуру нагрева до +250 градусов, при необходимости быстро наращиваются при помощи металлического скотча.

Однако при неполной растяжке гофрированной трубы появляется шум во время работы системы. Причина заключается в неровностях внутренней стенки. Они препятствуют свободному прохождению воздушного потока.

Пластиковые вытяжные воздуховоды имеют свои достоинства:

  • Небольшой вес не создаёт впечатления загроможденности кухонного помещения, несложен в сборке, исключающей опоры и крепёж.
  • Изготовленная конструкция характеризуется прочностью и высокой степенью герметичности.
  • Легко собираются фасонные и линейные элементы.
  • Аккуратность и эстетичность собранных конструкций.
  • Хорошая звукоизоляция.
  • Материал изготовления — полипропилен, полиуретан, ПВХ — не поддаётся коррозии, экологически чист.
  • Гладкая внутренняя поверхность труб не позволяет скапливаться жиру и грязи.
  • Долгий срок службы.

Обычно пластиковые трубы имеют круглое сечение, но могут быть и прямоугольной формы. Их легко прокладывать у самой стены, поэтому они хорошо вписываются в кухонный интерьер.

Особенности монтирования воздуховода

Правильный подбор вытяжки, труб, соединительных элементов может не дать желаемого результата, если будет допущена ошибка при монтировании воздуховода к вентиляционной шахте.

Для качественной работы вытяжного оборудования нужно знать, как подключить вытяжку, а также учесть следующие моменты:

  1. Трубопровод в сборке должен быть максимально прямым. Изгибы и прогибы не допускаются. Применяя гофрированный воздуховод, нужно растянуть его.
  2. Необходимо использовать герметик для обработки соединений с патрубками и переходниками.
  3. В местах изгибов воздуховода диаметр должен превышать сечение самой гофры. Если нарушить это требование, снизится давление, а значит и качество работы всей вытяжной системы.
  4. Эффективно выполнять свои функции будет трубопровод длиною 3 метра — не более, без поворотов и изгибов. Если поворот необходим, угол его должен быть тупым.
  5. Для прокладки через стену нужно использовать переходники, предохраняющие трубопровод от повреждений.
  6. Длинные гофрированные трубы следует фиксировать через каждые 1−1,5 м. Это исключает их прогибание и раскачивание при включённой вытяжке.
  7. На стыке прокладываемой трубы и вентиляционной шахты желательно встроить специальную решетчатую рамку, оснащённую обратным клапаном и фланцем для крепления края воздуховода. Принцип работы заключается в следующем — когда вытяжка выключена, воздух свободно циркулирует через решётку, клапан при этом открыт. При включении прибора клапан закрывается, препятствуя попаданию загрязнённого воздуха обратно в помещение.

Нужно знать, что пропускная способность вытяжного оборудования падает на 10% при каждом повороте трубопровода под острым или прямым углом. При нескольких изгибах система неэффективна, работает с большими перегрузками. В случае если поворотов невозможно избежать, следует покупать прибор с большей мощностью, а также увеличить и номинальное сечение трубопровода.

Установка прибора в шкаф

По схеме, которая находится в инструкции к вытяжке, можно определиться с расположением крепёжных запчастей и отверстий. Перед установкой оборудования следует также подготовить необходимый инструмент.

Выполняя монтаж встраиваемой вытяжки в шкаф, можно выбрать любой из способов:

  1. Изготовление мебельного атрибута под заказ. Только придётся вырезать в полках отверстия, соответствующие диаметру трубопровода.
  2. Сделать шкаф самостоятельно, ориентируясь на размеры прибора.
  3. Переоборудовать имеющуюся мебель.

Встраиваемая вытяжка почти полностью скрывается в подготовленном для неё шкафчике. Закрепляется она при помощи шурупов. Предварительно в полках необходимо сделать отверстия под вентиляционный трубопровод. Эта процедура выполняется, когда вытяжка уже приобретена, так как выход может располагаться по-разному, в зависимости от модели.

Для удобства монтажа подвесной шкафчик лучше снять. Затем примерить вытяжку, сделать разметку на нижней полке в месте выхода воздуха и вырезать отверстие, диаметр которого должен быть немного больше сечения трубопровода. Выполнять вырез при помощи электролобзика или пилки с мелкими зубьями, также произвести прорезы в других полках. Отверстия могут быть круглой или прямоугольной формы — это зависит от выбранного вентиляционного отвода.

После установки всех полок на свои места, шкаф повесить и тщательно закрепить. В него устанавливается, а затем прикручивается шурупами вытяжное устройство через отверстия в корпусе. Дальше идёт процесс подключения трубопровода. Его следует вводить через верх шкафа в предварительно подготовленное отверстие и соединить с выходом вытяжки. Соединения в обязательном порядке обрабатываются специальным клеем и закрепляются при помощи хомутов.

Как подключить вытяжку на кухне к вентиляции: правила подключения своими руками

Кухонная вытяжка в современной квартире — не объект роскоши, а необходимое устройство. Она устраняет продукты распада газа при сгорании, копоть, гарь и частицы жира, не позволяет грязи оседать на мебели и стенах. Правильное подключение вытяжки на кухне к вентиляции обеспечит полноценный отвод загрязненного токсинами воздуха.

Разновидности вытяжек

Чтобы избавиться от неприятных запахов и улучшить микроклимат на кухне, используют очиститель воздуха, который в зависимости от внутреннего устройства удаляет загрязненные потоки (проточная вытяжка) или очищает их (рециркуляционная). В первом случае воздух выводится через трубопровод в атмосферу, во втором — профильтрованные потоки возвращаются обратно в комнату.

В рециркуляционных моделях загрязненный поток при всасывании проходит сквозь жироулавливающий фильтр. Так осуществляется первичная очистка. Внутренний бумажный, акриловый или угольный фильтр избавляет воздух от запаха, примесей и мелких частиц, и тот возвращается в помещение через небольшие отверстия в корпусе. В проточных изделиях после прохождения жироулавливателя воздух выводится в вентиляцию.

Кстати! Существуют комбинированные вытяжки, которые используют оба способа работы поочередно.

Рециркуляционные модели абсолютно независимы, мобильны и просты в монтаже, устанавливаются в любом месте кухни. Это практически единственный вариант устройства вытяжки в домах, где нет центральной вентиляции.

Проточная же система не требует регулярных трат на эксплуатацию, но сложна при подключении к вентиляции.

Оптимальный вариант выбирают в соответствии с параметрами и особенностями кухни. Настройки прибора различаются в зависимости от модели. Например, для очистителей воздуха фирмы Lex сначала устанавливают внутренний фильтр, затем закрывают поставляемыми в комплекте заглушками верхнее и боковое отверстия, предназначенные для подключения кухонной вытяжки к вентканалу.

Кроме принципа действия, приборы различаются формой и вариантом установки, бывают открытыми и встраиваемыми. На стоимость техники влияют популярность бренда, дизайн модели, ее материал и функционал.

Тонкости подключения

Воздухоочиститель подключают двумя способами:

  • подсоединением к имеющейся вентиляционной шахте;
  • с проведением трубопровода сквозь стену.

Второй вариант актуален при отсутствии вентшахты или ее непригодности. В частных домах каналы выводятся на крышу.

Руководство по проведению работ

В зависимости от модели способы установки той или иной конструкции различаются. Прежде всего проверяют наличие в комплекте всех деталей для монтажа, недостающие элементы докупают.

Для установки большинства приборов требуются:

  • гофротруба для воздуховода;
  • хомуты для крепления к вытяжке и вентканалу;
  • переходники;
  • герметик или алюминиевый скотч.

Для обустройства вентиляции на улице понадобятся приточный клапан, труба из оцинковки с козырьком, рулонный утеплитель.

Подготовка комнаты и места

Начинают работу с подготовки инструмента и помещения к ремонту. В комнате убирают все лишнее (посуду, стулья, декор), мебель накрывают от пыли.

В наружной стене кухни перфоратором или ударной дрелью проделывают отверстие на расстоянии 200–300 мм от потолка.

На заметку! Если дом находится на этапе строительства, расположение кухонной техники планируют заранее, оставляя отводы для вентиляции и подключения к ней различных приборов. Например, для островной вытяжки воздуховод делают посередине потолка, чтобы не тянуть короб через всю кухню.

В проделанное отверстие устанавливают приточный клапан, закрепляют, проверяют его работоспособность. Если при сверлении в стене возникли серьезные повреждения, щели заделывают цементом.

Снаружи дома к обратному клапану устанавливают примыкающую трубу с козырьком, которую выводят на крышу. Ее утепляют, чтобы в холодное время года не образовывался конденсат.

Над плитой навешивают само устройство по инструкции. Так, для крепления пристенного агрегата делают разметку на стене, сверлят отверстия, забивают дюбели быстрого монтажа и навешивают устройство. Встраиваемую модель закрепляют внутри шкафчика, островную — крепят к потолку.

Если в корпусе прибора недостаточно отверстий для установки, их делают самостоятельно шуруповертом или дрелью.

Подключение к вентиляции

Когда вытяжка уже закреплена на стене, к ней присоединяют трубу воздуховода. Если вместо алюминиевой гофротрубы используют пластиковую, заранее покупают герметик, переходники и повороты.

Важно! При выборе воздуховода учитывают, что его диаметр не должен быть меньше ширины выходного патрубка прибора.

Как подключить вытяжку на кухне к вентиляции? Делают это с помощью труб из разных материалов:

  • алюминия или стали;
  • нержавейки;
  • гофрированного пластика;
  • круглого или прямоугольного короба из пластмассы.

Чаще всего выбирают гофрированные трубы из алюминия.

Подключить гофру к устройству довольно просто:

  1. Надевают хомут на гофротрубу.
  2. Выходной патрубок промазывают герметиком, на него надевают трубу.
  3. Опускают хомут на место соединения и хорошо затягивают.

Для подключения труб другой формы используют переходники.

На заметку! При отсутствии герметика алюминиевым скотчем плотно заматывают место стыка после затягивания хомута.

Другой конец воздуховода подсоединяют к трубе обратного клапана, затянув соединение хомутом, загерметизировав или обмотав его скотчем.

Завершение работ

После установки прибор подключают к электросети и проверяют его работу, выбирая разные режимы поочередно. Затем включают подсветку и измеряют уровень шума.

Важно! Электрическую розетку устанавливают на расстоянии 180–200 мм от пола. Если она не была предусмотрена и ремонт в ближайшее время не планируется, вместо удлинителя используют наружную розетку, подсоединив ее к ближайшему контактному соединению.

Если вход в вентиляционную шахту находится далеко от прибора или просто неудобно расположен, дополнительно прокладывают воздуховод и маскируют его:

  1. Скрывают в кожухе самой вытяжки, если вентиляционная шахта находится прямо над воздухоочистителем.
  2. Если вход в шахту расположен недалеко от устройства, используют пластиковый короб. Его выбирают в едином цвете с мебелью или отделкой.
  3. Скрывают высокими навесными шкафами. Сам трубопровод прокладывают над модулями, около стены.

Кардинальный способ маскировки — гипсокартонный короб, который используют как отдельный элемент интерьера или часть многоуровневого потолка.

Нормы эксплуатации

Чтобы вытяжка служила дольше, важно бережно относиться к ней и не забывать о своевременном систематическом обслуживании.

Интересно! Модели с гарантийным сроком в 1–3 года при соблюдении правил эксплуатации служат и по 8–10 лет, не требуя дорогого капремонта.

Правила пользования

Основные моменты эксплуатации:

  1. Чтобы агрегат работал нормально, его устанавливают без погрешностей и перекосов.
  2. При проверке вытяжки после монтажа измеряют ее шумность, чтобы своевременно исправить ошибки. Измеряют показатель не только специальными приборами, но и с помощью приложения на смартфоне.
  3. Если использовать воздухоочиститель не по назначению, гарантия на устройство становится недействительной.

При тестовой проверке электроприбор должен работать спокойно, равномерно набирая и сбавляя обороты.

Важно! Если при первом включении слышны посторонние шумы, треск, скрип, стук, значит, оборудование было установлено неправильно или имеется заводской брак.

При эксплуатации запрещено:

  • перекрывать или ограничивать свободное поступление воздуха во время работы техники;
  • закупоривать отверстия на корпусе оборудования;
  • использовать вытяжку для удаления дыма и других горячих выбросов;
  • ремонтировать устройство или менять (чистить) фильтры, не отключив прибор от электросети.

Нарушение этих правил может нарушить работу вентилятора — важнейшего элемента всей конструкции. Без подсветки или таймера выключения техника продолжит функционировать по целевому назначению, а без вентилятора встанет вся работа.

Обслуживание

Сервисные работы и частота их проведения зависят от интенсивности использования самого прибора, выбранного режима и приготавливаемых блюд.

Важно! Любое обслуживание техники проводят только при отключении от сети.

Как ухаживать за вытяжкой:

  1. Жировой фильтр первичной очистки ежемесячно промывают. Для этого элемент снимают, мягкой губкой и мыльным раствором удаляют налипшую пыль и копоть. После полного высыхания фильтр устанавливают обратно.
  2. Каждые 3 года воздуховод покрывают антикоррозийным составом.
  3. У комбинированной или рециркуляционной модели в зависимости от интенсивности использования каждые 4–6–12 месяцев меняют фильтр глубокой очистки.

Игнорирование правил по уходу за бытовыми вытяжками чревато случайным возгоранием и поломками воздухоочистителя. Грязный фильтр имеет низкую пропускную способность, что отрицательно сказывается на эффективности работы устройства.

Кстати! Налипшие на лопастях вентилятора отходы снижают мощность техники.

Корпус прибора систематически протирают мягкой тряпкой, смоченной в мыльном растворе. Таким же образом очищают и внутренние части агрегата, которые становятся доступными после демонтажа жироулавливающего фильтра.

Заключение

Ознакомившись с порядком монтажа вытяжки, подбирают оптимальную по характеристикам модель, аккуратно устанавливают ее своими силами или вызывают специалистов, если это советует производитель. Чтобы техника долго и эффективно работала, соблюдают нормы эксплуатации, периодически очищают детали от налипших жира, копоти, пыли.

Как установить вытяжку на кухне с отводом в вентиляцию

Печи и камины
  • Печи
  • Камины
  • Дымоходы
  • Дрова
  • Аксессуары
  • Советы
Главная страница / Без рубрики

0

409 просмотров

Содержание

  • Установка вытяжки на кухне своими руками: процесс и этапы монтажа
  • Для начала: какие есть виды вытяжных систем
  • Какую лучше всего выбрать вытяжку?
  • Варианты монтажа вытяжек
  • На какой высоте от плиты устанавливается вытяжка?
  • Что нужно для монтажа?
  • Про крепление вытяжной системы
  • Правильная установка кухонной вытяжки своими руками
  • Этапы монтажа
  • Подключаем вытяжку на кухне к вентиляции
  • Установка воздуховода для кухонной вытяжки
  • Напоследок

Сколько кубических футов в минуту мне нужно для вытяжки? (Power Guide)

Вы хотите знать, сколько кубических футов в минуту вам нужно для вашей вытяжки?

Выбор правильного CFM важен для эффективной вытяжки — не заниженного или слишком большого размера.

В этом руководстве я рассмотрю …

  • Как выбрать правильный CFM для вашего дома
  • Различные факторы, которые будут влиять на CFM или скорость вращения вентилятора
  • Некоторые негативные проблемы со слишком мощным CFM

Начнем с этого руководства!

Что такое CFM?

CFM означает кубический фут в минуту и ​​является стандартным показателем для вытяжек и вентиляторов для ванных комнат.

В основном это говорит о том, насколько мощный вентилятор перемещает воздух.

Наиболее распространенные CFM для вытяжек составляют от 150 до 600 CFM, но могут достигать более 1000 для некоторых вытяжек для домашних поваров.

Читайте также: Каковы лучшие бесканальные вытяжки? (Обзор)

Что лучше всего подходит для моей вытяжки CFM?

В идеале вам нужен кухонный вытяжной вентилятор, достаточно мощный, чтобы адекватно удалять дым, запахи и вредные вещества в помещении.Одной из самых больших опасностей при приготовлении пищи в помещении является диоксид азота, который раздражает дыхательные пути.

Институт домашней вентиляции

Вероятно, наиболее авторитетным источником рекомендаций CFM для вытяжек является HVI. HVI — это институт домашней вентиляции, некоммерческая организация, основанная крупными производителями вентиляционных устройств для оценки и тестирования оборудования.

Кухонные вытяжки (и вытяжные вентиляторы для ванных комнат), сертифицированные HVI, обычно более надежны, чем другие продукты, потому что они не могут обмануть свои характеристики.

Рекомендации CFM

Согласно HVI, это минимальные минимальные значения и идеальные CFM для кухонной вытяжки.

30-дюймовая вытяжка

Вот, вероятно, самый распространенный размер вытяжки в промышленности — стандартный 30-дюймовый вытяжной колпак широкого диапазона. Для вытяжки 30 дюймов вам потребуется минимум 100 кубических футов в минуту.

Рекомендуемый идеальный кубический фут в минуту для вытяжки 30 дюймов составляет 250 кубических футов в минуту.

Вытяжка 36 дюймов

Для вытяжки 36 дюймов вам потребуется минимум 120 кубических футов в минуту.Рекомендуемый идеальный кубический фут в минуту для вытяжки 36 дюймов составляет 300 кубических футов в минуту.

48-дюймовая вытяжка

Для вытяжки 48 дюймов вам понадобится минимум 160 кубических футов в минуту. Рекомендуемый идеальный кубический фут в минуту для вытяжки 48 дюймов составляет 400 кубических футов в минуту. .

Читайте также: Как подключить вентиляционное отверстие сушилки в ограниченном пространстве?

Выбор CFM для кухонной вытяжки на основе BTU

В дополнение к рекомендациям Института домашней вентиляции, другим распространенным подходом является выбор CFM на основе общей мощности горелки в BTU вашего диапазона.

BTU — британская тепловая единица, единица измерения тепла. По сути, это количество тепла, необходимое для повышения температуры одного фунта воды на один градус по Фаренгейту. В этом научном мире джоуль используется вместо БТЕ, поскольку тепло и энергия технически одно и то же.

Общее правило — выбирать 1 куб. Фут / мин на 100 БТЕ общей мощности горелки. В ручных или онлайн-спецификациях духовки будет указана мощность каждой горелки в БТЕ.

Вот пример типичных BTU горелки…

№1. Горелка 17000 БТЕ

# 2. Горелка 15000 БТЕ

# 3. Горелка 9 500 БТЕ

# 4. Горелка 9 500 БТЕ

# 5. Горелка 5000 БТЕ

Общая мощность горелки БТЕ = 56000

56000 БТЕ / 100 = 560 кубических футов в минуту

Если ваша газовая плита имеет общую мощность 56000 БТЕ для горелок, то вам понадобится вытяжной колпак с объемом не менее 560 кубических футов в минуту.

Читайте также: Как вывести вентилятор из ванной на чердак?

Опасности отрицательного давления воздуха

Важно знать о потенциальных проблемах с отрицательным давлением воздуха в доме.

HVI настоятельно рекомендует, чтобы вы, если устанавливали вытяжку на 600 кубических футов в минуту или более , обеспечивали подачу воздуха для подпитки. Подпиточный воздух подается снаружи, чтобы уравновесить потерю воздуха, выталкиваемого вентиляционным колпаком.

В новых домах мы сделали их настолько энергоэффективными (герметичными), что может быть трудно подавать воздух снаружи, чтобы сбалансировать потерю воздуха из кухонной вытяжки. В старых и протекающих домах это вряд ли станет проблемой.

Системы подачи воздуха для подпитки с моторизованными заслонками

Домовладельцы должны знать, что установка системы подачи воздуха для подпитки может быть сложным и дорогостоящим делом.По сути, это заслонка с электроприводом, подключенная к вытяжке. При включении вытяжки открывается заслонка с электроприводом и впускает наружный воздух.

Если проблема с отрицательным давлением воздуха не решена, это может вызвать обратную тягу других газовых приборов, таких как водонагреватель или печь. Обратная тяга — это когда выхлопные газы втягиваются обратно в дом, а не выталкиваются наружу.

Это может вызвать отравление угарным газом в доме.

факторов, влияющих на CFM кухонного вытяжного вентилятора

оборотов

оборотов — один из основных способов сокращения CFM с помощью вытяжного шкафа.Вы хотите минимизировать или полностью исключить повороты — но иногда это просто невозможно.

Если у вас есть два крутых поворота на участке воздуховода, добавляйте по крайней мере 5 футов между каждым поворотом. Убедитесь, что в повороте используется сетчатый металлический колен , чтобы воздушный поток плавно менял направление.

Качество воздуховодов

Настоятельно рекомендуется использовать для вытяжки только гладкие металлические воздуховоды.

Использование воздуховодов из фольги или гофрированного металла приведет к снижению производительности и увеличению шума вытяжки.Жир и мусор попадут на гофрированные воздуховоды и могут стать причиной пожара.

Лучшим воздуховодом является металлический воздуховод из оцинкованной стали, потому что это самый прочный тип воздуховода и он будет самым тихим.

Вентиляционный редуктор

Лучше всегда выбирать размер встроенного воздуховода вытяжки. Если вы используете вентиляционный редуктор для адаптации к меньшему воздуховоду, это снизит производительность (номинальный куб. Фут в минуту) и увеличит шум.

Вентиляционный колпачок

Вентиляционный колпачок на крыше или стене также влияет на вытяжку CFM.Если вентиляционная крышка имеет крышку с маленькими отверстиями или она резко останавливает поток воздуха, это уменьшит вытяжку CFM.

Лучшие колпачки вытяжек имеют закрытые самотеком заслонки и не уменьшают внезапный поток воздуха.

Длина вентиляционной трубы

Чем больше времени требуется для выхода удаляемого воздуха наружу, тем сильнее ухудшаются рабочие характеристики вытяжки. Лучшие вентиляционные участки очень короткие, например, менее нескольких футов.

Конечно, во многих случаях невозможно создать короткий вентиляционный канал, например, если вам нужно пройти через чердак.Если у вас есть выбор, выберите кратчайший путь наружу с наименьшим количеством поворотов.

Что в итоге?

При выборе подходящего CFM для вытяжки, как правило, вы должны следовать рекомендациям Института домашней вентиляции. Также следует учитывать качество воздуховода, количество витков и другие факторы. Вы также можете посмотреть на общий выход в БТЕ горелок вашего диапазона.

Git — Книга

2-е издание (2014)

Скачать книгу

Вся книга Pro Git, написанная Скоттом Чаконом и Беном Штраубом и опубликованная Apress, доступна здесь.Все содержимое находится под лицензией Creative Commons Attribution Non Commercial Share Alike 3.0. Печатные версии книги доступны на Amazon.com.>

    1. 1.1 О контроле версий
    2. 1.2 Краткая история Git
    3. 1.3 Что такое Git?
    4. 1.4 Командная строка
    5. 1.5 Установка Git
    6. 1.6 Первоначальная настройка Git
    7. 1,7 Получать помощь
    8. 1,8 Резюме
    1. 2.1 Получение репозитория Git
    2. 2.2 Запись изменений в репозиторий
    3. 2.3 Просмотр истории фиксации
    4. 2,4 Отмена вещей
    5. 2,5 Работа с пультами
    6. 2,6 Теги
    7. 2,7 Псевдонимы Git
    8. 2.8 Резюме
    1. 3.1 Ветки в двух словах
    2. 3.2 Базовое ветвление и слияние
    3. 3.3 Управление филиалом
    4. 3,4 Ветвление рабочих процессов
    5. 3.5 Удаленные филиалы
    6. 3.6 Ребазинг
    7. 3,7 Резюме
    1. 4.1 Протоколы
    2. 4.2 Получение Git на сервере
    3. 4.3 Создание открытого ключа SSH
    4. 4.4 Настройка сервера
    5. 4.5 Git Daemon

Wiki — Инструкции по установке | ОБС

Если вы хотите разработать для OBS, посетите наш Discord и познакомьтесь с разработчиками или получите ответы на вопросы!

Кроме того, если в этом руководстве есть что-то, что вы хотите изменить / улучшить, рекомендуется сначала поговорить об этом с разработчиками в Discord или IRC.

Обратите внимание, что любые инструкции по установке / пакеты для дистрибутивов Linux / FreeBSD, указанные как Unofficial , означают, что они предоставляются сообществом, и любая поддержка для этих пакетов должна быть направлена ​​соответствующим разработчикам дистрибутива / пакета.


Содержание:


Инструкции по установке Windows:

Готовые версии Windows можно найти здесь: https://github.com/obsproject/obs-studio/releases/

Полный установщик .exe и .zip содержит 32-разрядную, 64-разрядную версию OBS Studio, исходный код браузера и подключаемый модуль Intel® RealSense ™. Во время установки вам будет предложено установить исходный код браузера и плагин RealSense, если вы используете установщик .exe, в противном случае компоненты будут включены в.zip.

Небольшой установщик .exe содержит базовый 32-разрядный, 64-разрядный подключаемый модуль Intel® RealSense ™ OBS Studio, но не содержит подключаемого модуля Browser Source.

ПРИМЕЧАНИЕ. При использовании метода .zip для полной или небольшой установки и установки в нестандартное расположение программы (т. Е. Вне программных файлов) вам необходимо добавить группу безопасности ВСЕ ПАКЕТЫ ПРИЛОЖЕНИЙ, чтобы иметь полный контроль над основными Каталог и подкаталоги OBS Studio. Некоторые функции могут не работать должным образом без этих прав безопасности (в первую очередь, возможность использовать захват игры в приложениях UWP).


Инструкции по сборке Windows:

Указания по установке macOS

Предварительно созданные версии macOS можно найти здесь: https://github.com/obsproject/obs-studio/releases

Просто запустите программу установки и следуйте инструкциям на экране, чтобы установить OBS Studio.

Официальные сборки macOS снова доступны с 18.0.1.


Инструкции по сборке macOS

Скрипт полной сборки macOS

Для того, чтобы самостоятельно собрать OBS, предоставляется сценарий сборки и упаковки по умолчанию.Для этого скрипта в системе сборки уже должен быть установлен Homebrew (https://brew.sh):

  • Чтобы собрать OBS как есть с полной поддержкой исходного кода браузера, просто запустите ./CI/full-build-macos.sh из каталога оформления заказа (сценарий позаботится о загрузке всех необходимых зависимостей).
  • Чтобы создать пакет приложений после сборки OBS, запустите сценарий с флагом -b : ./CI/full-build-macos.sh -b
  • Чтобы создать образ диска после сборки OBS, запустите сценарий с флагом -p : ./CI/full-build-macos.sh -b -p
  • Чтобы заверить комплект приложения после сборки и объединения OBS, запустите сценарий с флагом -n : ./CI/full-build-macos.sh -b -n
  • Чтобы создать пакет приложений без повторной сборки OBS , запустите сценарий с флагом -s : ./CI/full-build-macos.sh -s -b

Последний вариант полезен, если использовались пользовательские флаги cmake , но желателен соответствующий пакет приложений.

Пользовательские сборки macOS

Пользовательские конфигурации сборки требуют установки набора зависимостей в системе сборки. Некоторые зависимости необходимо установить через Homebrew (https://brew.sh):

  • FFmpeg
  • x264
  • cmake
  • freetype
  • мегабедлей
  • глоток
  • Qt5

Если вам нужна поддержка SRT, либо используйте FFmpeg, предоставленный obs-deps , либо установите FFmpeg из пользовательского крана вместо стандартного Homebrew FFmpeg:

  кран для варки homebrew-ffmpeg / ffmpeg
        brew install homebrew-ffmpeg / ffmpeg / ffmpeg --with-srt
Предварительно созданные зависимости

Эти зависимости также доступны через obs-deps (https: // github.com / obsproject / obs-deps) как предварительно скомпилированные двоичные файлы, которые гарантированно совместимы с текущим кодом OBS (поскольку OBS создается для определенных версий некоторых пакетов, в то время как Homebrew предоставляет самые последние стабильные сборки).

  • При использовании obs-deps извлеките оба архива из выпуска macOS в / tmp / obsdeps , чтобы обеспечить совместимость.

Как создать проект на основе CMake

CMake — это универсальный инструмент, помогающий создавать C / C ++ проекты практически на любой платформе, о которой вы только можете подумать.Он используется многими популярными проектами с открытым исходным кодом, включая LLVM, Qt, KDE и Blender.

Все проекты на основе CMake содержат сценарий с именем CMakeLists.txt , и этот пост предназначен в качестве руководства по настройке и созданию таких проектов. Этот пост не покажет вам, как написать скрипт CMake — это, на мой взгляд, забегает вперед.

В качестве примера я подготовил проект на основе CMake, который использует SDL2 и OpenGL для визуализации вращающегося 3D-логотипа. Вы можете собрать его в Windows, MacOS или Linux.

Информация здесь применима к любому проекту на основе CMake, поэтому не стесняйтесь переходить к любому разделу. Однако я рекомендую сначала прочитать первые два раздела.

Если у вас еще нет CMake, на веб-сайте CMake есть установщики и двоичные дистрибутивы. В Unix-подобных средах, включая Linux, это обычно доступно через системный менеджер пакетов. Вы также можете установить его через MacPorts, Homebrew, Cygwin или MSYS2.

Исходные и двоичные папки

CMake генерирует конвейеров сборки .Конвейер сборки может быть файлом .sln Visual Studio , Xcode .xcodeproj или файлом Makefile в стиле Unix. Он также может принимать несколько других форм.

Чтобы сгенерировать конвейер сборки, CMake необходимо знать исходные папки и двоичные папки . Исходная папка - это папка, содержащая CMakeLists.txt . Бинарная папка - это место, где CMake создает конвейер сборки. Вы можете создать двоичную папку где угодно. Обычная практика - создать подкаталог build под CMakeLists.txt .

Сохраняя двоичную папку отдельно от источника, вы можете удалить двоичную папку в любое время, чтобы вернуться к чистому списку. Вы даже можете создать несколько двоичных папок бок о бок, которые используют разные системы сборки или параметры конфигурации.

Кэш - важная концепция. Это единственный текстовый файл в двоичной папке с именем CMakeCache.txt . Здесь хранятся переменных кэша . Переменные кэша включают настраиваемые пользователем параметры, определенные проектом, такие как параметр CMakeDemo DEMO_ENABLE_MULTISAMPLE (поясняется позже), и предварительно вычисленную информацию, которая помогает ускорить запуск CMake.(Вы можете и будете повторно запускать CMake несколько раз в одной и той же двоичной папке.)

Вы не должны отправлять сгенерированный конвейер сборки в систему управления версиями, поскольку он обычно содержит пути, жестко заданные в локальной файловой системе. Вместо этого просто повторно запускайте CMake каждый раз, когда вы клонируете проект в новую папку. Обычно я добавляю правило * build * / в мои файлы .gitignore .

Шаги настройки и создания

Как вы увидите в следующих разделах, есть несколько способов запустить CMake.Независимо от того, как вы его запускаете, он выполняет два шага: шаг настройки и шаг генерации .

Сценарий CMakeLists.txt выполняется на этапе настройки. Этот сценарий отвечает за определение целей . Каждая цель представляет собой исполняемый файл, библиотеку или какой-либо другой вывод конвейера сборки.

Если шаг настройки завершился успешно - то есть CMakeLists.txt, завершился без ошибок - CMake сгенерирует конвейер сборки, используя цели, определенные сценарием.Тип создаваемого конвейера сборки зависит от типа используемого генератора , как объясняется в следующих разделах.

В зависимости от содержимого CMakeLists.txt на этапе настройки могут происходить дополнительные действия. Например, в нашем примере проекта CMakeDemo шаг настройки также:

  • Находит файлы заголовков и библиотеки для SDL2 и OpenGL.
  • Создает файл заголовка demo-config.h в двоичной папке, который будет включен из кода C ++.

В более сложном проекте на этапе настройки можно также проверить доступность системных функций (как это делает традиционный сценарий Unix configure ) или определить специальную цель «установки» (чтобы помочь создать распространяемый пакет). Если вы повторно запустите CMake в той же двоичной папке, многие медленные шаги будут пропущены во время последующих запусков благодаря кешу.

Запуск CMake из командной строки

Перед запуском CMake убедитесь, что у вас есть необходимые зависимости для вашего проекта и платформы.Для CMakeDemo в Windows вы можете запустить setup-win32.py . Для других платформ проверьте README.

Вам часто нужно указывать CMake, какой генератор использовать. Чтобы просмотреть список доступных генераторов, выполните cmake --help .

Создайте двоичную папку, cd в эту папку, затем запустите cmake , указав путь к исходной папке в командной строке. Укажите нужный генератор с помощью опции -G . Если вы опустите опцию -G , команда cmake выберет ее за вас.(Если вам не нравится его выбор, вы всегда можете удалить двоичную папку и начать заново.)

  mkdir сборка
cd build
cmake -G "Visual Studio 15 2017" ..


Если есть параметры конфигурации для конкретного проекта, их также можно указать в командной строке. Например, проект CMakeDemo имеет параметр конфигурации DEMO_ENABLE_MULTISAMPLE , который по умолчанию равен 0. Вы можете включить этот параметр конфигурации, указав -DDEMO_ENABLE_MULTISAMPLE = 1 в командной строке cmake .Изменение значения DEMO_ENABLE_MULTISAMPLE приведет к изменению содержимого demo-config.h , файла заголовка, который создается CMakeLists.txt на этапе настройки. Значение этой переменной также сохраняется в кеше, чтобы оно сохранялось при последующих запусках. Другие проекты имеют другие варианты конфигурации.

  cmake -G "Visual Studio 15 2017" -DDEMO_ENABLE_MULTISAMPLE = 1 ..


Если вы передумаете по поводу значения DEMO_ENABLE_MULTISAMPLE , вы можете повторно запустить CMake в любое время.При последующих запусках вместо передачи пути к исходной папке в командную строку cmake вы можете просто указать путь к существующей двоичной папке. CMake найдет в кеше все предыдущие настройки, такие как выбор генератора, и повторно использует их.

  cmake -DDEMO_ENABLE_MULTISAMPLE = 0.


Чтобы просмотреть переменные кэша, определенные в проекте, выполните команду cmake -L -N. . Здесь вы можете увидеть параметр CMakeDemo DEMO_ENABLE_MULTISAMPLE , оставленный со значением по умолчанию 0:

Запуск cmake-gui

Я предпочитаю командную строку, но CMake также имеет графический интерфейс.Графический интерфейс пользователя предлагает интерактивный способ установки переменных кеша. Опять же, сначала обязательно установите необходимые зависимости вашего проекта.

Чтобы использовать его, запустите cmake-gui , укажите путь к исходной и двоичной папке, затем нажмите «Настроить».

Если двоичная папка не существует, CMake предложит вам ее создать. Затем он попросит вас выбрать генератор.

После начального этапа настройки графический интерфейс пользователя покажет вам список переменных кеша, аналогичный списку, который вы видите при запуске cmake -L -N. из командной строки. Новые переменные кеша выделены красным. (В данном случае это все.) Если вы снова нажмете «Настроить», красные выделения исчезнут, поскольку переменные больше не считаются новыми.

Идея состоит в том, что если вы измените переменную кеша, а затем щелкните «Настроить», в результате вашего изменения могут появиться новые переменные кеша. Красные выделения предназначены для того, чтобы помочь вам увидеть любые новые переменные, настроить их, а затем снова нажать «Настроить». На практике изменение значения не очень часто приводит к появлению новых переменных кеша.Это зависит от того, как был написан сценарий CMakeLists.txt проекта.

После того, как вы настроили переменные кеша по своему вкусу, нажмите «Создать». Это создаст конвейер сборки в двоичной папке. Затем вы можете использовать его для создания своего проекта.

Запуск ccmake

ccmake - консольный эквивалент cmake-gui . Как и графический интерфейс, он позволяет интерактивно устанавливать переменные кеша. Это может быть удобно при запуске CMake на удаленном компьютере или если вам просто нравится использовать консоль.Если вы можете разобраться с графическим интерфейсом CMake, вы можете выяснить ccmake .

Сборка с помощью Make-файлов Unix

CMake по умолчанию генерирует make-файл Unix при запуске из командной строки в Unix-подобной среде. Конечно, вы можете явно сгенерировать make-файлы, используя опцию -G . При создании make-файла вы также должны определить переменную CMAKE_BUILD_TYPE . Предполагая, что исходная папка является родительской:

  cmake -G «Makefiles Unix» -DCMAKE_BUILD_TYPE = Отладка..


Вы должны определить переменную CMAKE_BUILD_TYPE , потому что make-файлы, сгенерированные CMake, являются с одной конфигурацией . В отличие от решения Visual Studio, вы не можете использовать один и тот же make-файл для создания нескольких конфигураций, таких как Debug и Release. Один make-файл может собрать точно с одним типом сборки . По умолчанию доступны следующие типы: Debug, MinSizeRel, RelWithDebInfo и Release. Будьте осторожны - если вы забудете определить CMAKE_BUILD_TYPE , вы, вероятно, получите неоптимизированную сборку без отладочной информации, что бесполезно.Чтобы перейти на другой тип сборки, необходимо повторно запустить CMake и создать новый файл makefile.

Лично я также считаю конфигурацию Release по умолчанию CMake бесполезной, поскольку она не генерирует никакой отладочной информации. Если вы когда-либо открывали аварийный дамп или исправляли ошибку в Release, вы оцените доступность отладочной информации даже в оптимизированной сборке. Вот почему в других моих проектах CMake я обычно удаляю конфигурацию Release из CMakeLists.txt и вместо этого использую RelWithDebInfo.

Когда make-файл существует, вы можете фактически собрать свой проект, выполнив make . По умолчанию make будет строить каждую цель, которая была определена в CMakeLists.txt . В случае CMakeDemo цель только одна. Вы также можете создать конкретную цель, передав ее имя в make :

  сделать CMakeDemo


Makefile, сгенерированный CMake, автоматически определяет зависимости файла заголовка, поэтому редактирование одного файла заголовка не обязательно приведет к перекомпоновке всего проекта.Вы также можете распараллелить сборку, передав -j 4 (или большее число) в make .

CMake также предоставляет генератор ниндзя. Ninja похож на make , но быстрее. Он генерирует файл build.ninja , который аналогичен Makefile . Генератор ниндзя тоже моноконфигурационный. Параметр Ninja -j автоматически определяет количество доступных процессоров.

Создание с помощью Visual Studio

Создадим Visual Studio .sln из командной строки CMake. Если у вас установлено несколько версий Visual Studio, вам нужно указать cmake , какую версию использовать. Опять же, предполагая, что исходная папка является родительской:

  cmake -G "Visual Studio 15 2017" ..


Приведенная выше командная строка сгенерирует файл Visual Studio .sln для 32-разрядной сборки. Нет мультиплатформенных файлов .sln , использующих CMake, поэтому для 64-разрядной сборки необходимо указать 64-разрядный генератор:

  cmake -G "Visual Studio 15 2017 Win64"..


Откройте полученный файл .sln в Visual Studio, перейдите на панель «Обозреватель решений», щелкните правой кнопкой мыши целевой объект, который хотите запустить, затем выберите «Установить как запускаемый проект». Стройте и запускайте как обычно.

Обратите внимание, что CMake добавляет к решению две дополнительные цели: ALL_BUILD и ZERO_CHECK. ZERO_CHECK автоматически повторно запускает CMake, когда обнаруживает изменение в CMakeLists.txt . ALL_BUILD обычно создает все другие цели, что делает их несколько избыточными в Visual Studio.Если вы привыкли настраивать свои решения определенным образом, наличие этих дополнительных целей в вашем файле .sln может показаться неприятным, но вы к этому привыкните. CMake позволяет упорядочивать целевые файлы и исходные файлы в папки, но я не демонстрировал это в примере CMakeDemo.

Как и любое решение Visual Studio, вы можете изменить тип сборки в любое время из раскрывающегося списка «Конфигурация решения». В примере CMakeDemo используется набор типов сборки CMake по умолчанию, показанный ниже. Опять же, я считаю конфигурацию выпуска по умолчанию бесполезной, поскольку она не дает никакой отладочной информации.В других моих проектах CMake я обычно удаляю конфигурацию Release из CMakeLists.txt и вместо этого использую RelWithDebInfo.

Встроенная поддержка CMake в Visual Studio 2017

В Visual Studio 2017 Microsoft представила еще один способ использования CMake с Visual Studio. Теперь вы можете открыть исходную папку, содержащую CMakeLists.txt , из меню Visual Studio Файл → Открыть → Папка. Этот новый метод позволяет избежать создания промежуточных .sln и .vcxproj файлов. Он также предоставляет 32-битные и 64-битные сборки в одной рабочей области. Это хорошая идея, которая, на мой взгляд, не подходит по нескольким причинам:

  • Если есть какие-либо исходные файлы за пределами исходной папки, содержащей CMakeLists.txt , они не появятся в обозревателе решений.
  • Знакомые страницы свойств C / C ++ больше не доступны.
  • Переменные кэша можно установить только путем редактирования файла JSON, что довольно неинтуитивно для Visual IDE.

Я не совсем фанат. На данный момент я намерен создавать файлы .sln вручную, используя CMake.

Строительство с Xcode

Веб-сайт CMake публикует двоичный дистрибутив CMake для MacOS в виде файла .dmg . Файл .dmg содержит приложение, которое можно перетащить в папку «Приложения». Обратите внимание, что если вы установите CMake таким образом, cmake не будет доступен из командной строки, если вы не создадите ссылку на / Applications / CMake.app / Contents / bin / cmake где-нибудь. Я предпочитаю устанавливать CMake из MacPorts, потому что он настраивает для вас командную строку и потому, что зависимости, такие как SDL2, могут быть установлены таким же образом.

Укажите генератор Xcode из командной строки CMake. Опять же, предполагая, что исходная папка является родительской:

  cmake -G "Xcode" ..


Будет создана папка .xcodeproj . Откройте его в Xcode. (Я тестировал в Xcode 8.3.1.) На панели инструментов Xcode щелкните раскрывающийся список «активная схема» и выберите цель, которую вы хотите запустить.

После этого нажмите «Редактировать схему…» в том же раскрывающемся списке, затем выберите конфигурацию сборки в разделе «Выполнить» → «Информация». Опять же, я не рекомендую конфигурацию выпуска CMake по умолчанию, так как отсутствие отладочной информации ограничивает ее полезность.

Наконец, выполните сборку из меню Продукт → Сборка (или ярлыка ⌘B), запустите, используя Продукт → Выполнить (или R), или нажмите большую кнопку воспроизведения на панели инструментов.

Можно заставить CMake генерировать проект Xcode, который строит пакет или фреймворк MacOS, но я не продемонстрировал это в проекте CMakeDemo.

Сборка с помощью Qt Creator

Qt Creator предоставляет встроенную поддержку CMake с использованием скрытого генератора Makefile или Ninja. Я протестировал следующие шаги в Qt Creator 3.5.1.

В Qt Creator перейдите в Файл → Открыть файл или проект… и выберите CMakeLists.txt из исходной папки, которую вы хотите построить.

Qt Creator предложит вам указать местоположение двоичной папки, назвав ее «каталогом сборки». По умолчанию он предлагает путь рядом с исходной папкой.Вы можете изменить это местоположение, если хотите.

Когда будет предложено запустить CMake, не забудьте определить переменную CMAKE_BUILD_TYPE , поскольку генератор Makefile является одноконфигурационным. Здесь вы также можете указать переменные для конкретного проекта, такие как параметр CMakeDemo DEMO_ENABLE_MULTISAMPLE .

После этого вы можете собрать и запустить проект из меню Qt Creator или с помощью сочетаний клавиш Shift + Ctrl + B или F5.

Если вы хотите повторно запустить CMake, например, чтобы изменить тип сборки с Debug на RelWithDebInfo, перейдите в Projects → Build & Run → Build, затем щелкните «Run CMake».

Проект CMakeDemo содержит одну исполняемую цель, но если ваш проект содержит несколько исполняемых целей, вы можете указать Qt Creator, какую из них следует запустить, перейдя в Projects → Build & Run → Run и изменив «Run configuration» на что-то другое. Выпадающий список автоматически заполняется списком исполняемых целей, созданных конвейером сборки.

Другие функции CMake

  • Вы можете выполнить сборку из командной строки независимо от используемого генератора: cmake --build.--target CMakeDemo --config Отладка
  • С помощью переменной CMAKE_TOOLCHAIN_FILE можно создавать конвейеры сборки, которые будут кросс-компилироваться для других сред.
  • Вы можете создать файл compile_commands.json , который можно будет передать в библиотеку Clang LibTooling.

Мне очень нравится, как CMake помогает интегрировать все виды компонентов C / C ++ и создавать их во всех видах сред. В нем есть свои недостатки, но как только вы овладеете им, мир с открытым исходным кодом станет для вас устрицей, даже если вы интегрируете не-CMake проекты.Следующим моим постом будет ускоренный курс по языку сценариев CMake.

Если вы хотите стать опытным пользователем и не возражаете выложить несколько долларов, книга авторов Mastering CMake предлагает большой шаг вперед. Их статья в «Архитектуре приложений с открытым исходным кодом» также представляет интерес.

Как собрать ПК: пошаговое руководство по созданию лучшего ПК

Хотя обучение сборке ПК может быть пугающим, особенно если вы делаете это впервые, это не невозможно.Пока вы тщательно выбираете правильные компоненты ПК и вставляете все в правильные слоты и разъемы, вы сможете делать это плавно, как с опытом, так и без него. На самом деле, когда Intel запускает линейку процессоров Comet Lake-S для настольных ПК, а Asus и MSI представляют свои новые материнские платы Intel Z490 , сейчас самое интересное время для создания собственного ПК.

Не беспокойтесь, если вы не знаете, с чего начать. Мы здесь, чтобы помочь вам в этом процессе.Мы занимаемся производством компьютеров в течение многих лет, поэтому можем поделиться своим опытом и научить вас создавать ПК. Мы шаг за шагом проведем вас через сборку всех этих дорогостоящих компонентов. И вскоре вы станете счастливым обладателем одного из лучших ПК , который вы построили своими руками.

Вот как собрать ПК, от инструментов, которые вам понадобятся, до того, как вы соедините все эти компоненты вместе.

Резервное копирование файлов вашего ПК в Интернете с помощью этого облачного хранилища

Опытные сборщики ПК хорошо осведомлены о том, что даже новые компоненты могут выйти из строя, поэтому резервное копирование важных файлов и документов в Интернете с помощью поставщика облачного хранилища, такого как iDrive , должно быть последним шагом при сборке нового ПК.

Изображение предоставлено: Techradar

Хотя одна крестообразная отвертка - это все, что вам нужно для создания ПК, на всякий случай вам может понадобиться еще несколько вещей. Например, игольчатые плоскогубцы или простой пинцет могут пригодиться, чтобы завинтить винты в труднодоступные места или извлечь их.

Застежки-молнии полезны для уборки всех кабелей вашего ПК и, к счастью, вам, скорее всего, не придется их покупать, поскольку они часто идут в комплекте с несколькими различными типами компьютерных компонентов.Вам также понадобится пара бокорезов (или просто ножницы), чтобы разрезать упомянутые застежки-молнии.

Вы не ошибетесь, если выберете антистатический браслет, хотя и не получите его. Если вы не бегаете весь день по ковру или у вас нет кошек, скорее всего, у вас недостаточно статического заряда, чтобы повредить электронику. Просто сделайте себе одолжение и разрядите скрытое электричество, положив руку на металл, например на корпус компьютера или блок питания.

Что касается вашего рабочего места, вам нужно освободить немалую часть табличного пространства, так как вы, вероятно, будете переворачивать свой компьютер набок, ножки, заднюю часть и так или иначе, чтобы установить все.

И, прежде чем мы забудем, было бы неплохо настроить монитор, клавиатуру и мышь до того, как вы начнете строить, чтобы у вас было к чему их подключить, когда строительство будет завершено. У вас также должна быть розетка и доступ в Интернет.

В наши дни сложно найти современную сборку с оптическим приводом, поэтому поместите установщик Windows 10 на USB-накопитель (мы покажем вам, как это сделать). Если вы не можете найти удобный флэш-накопитель и ноутбук, мы бы разобрали старую установку для привода компакт-дисков или даже просто купили бы ее - в наши дни вы можете найти их в Интернете менее чем за 10 долларов.

Пора строить. В заключение.

После нескольких недель составления списка компонентов ПК, нетерпеливого ожидания их поступления в продажу и доставки их к вашей двери, пора. У вас в руке крестообразная отвертка, и вы готовы к работе.

Теперь для целей нашего руководства по сборке ПК мы использовали следующие части в качестве примера того, как собрать полный компьютер. Эти компоненты - именно то, что вам нужно для создания скромного - пусть немного последнего поколения - игрового ПК.

Сборка ПК с этими компонентами ПК

Intel CORE I5-9600K 3,7 ГГц ...

Процессор AMD Ryzen 5 3600 ...

Gigabyte GPU NV RTX2060 ...

Установка lxml

lxml обычно распространяется через PyPI.

Большинство платформ Linux и поставляются с некоторой версией lxml. упакованный, обычно называемый python-lxml для версии Python 2.x и python3-lxml для Python 3.x. Если вы можете использовать эту версию, Самый быстрый способ установить lxml - использовать системный пакет менеджер, эл.грамм. apt-get в Debian / Ubuntu:

sudo apt-get install python3-lxml


Для MacOS-X доступен macport lxml. Попробуйте что-нибудь вроде

sudo port install py27-lxml


Чтобы установить более новую версию или установить lxml в других системах, увидеть ниже.

Вам нужен Python 2.7 или 3.4+.

Если вы не используете статическое двоичное распределение (например, из Бинарный установщик Windows), lxml требует, чтобы libxml2 и libxslt быть установлено, в частности:

  • libxml2 версии 2.9.2 или новее.
  • libxslt версии 1.1.27 или новее.
    • Мы рекомендуем libxslt 1.1.28 или новее.

Новые версии обычно содержат меньше ошибок и, следовательно, рекомендуемые. Поддержка XML-схемы также все еще работает в libxml2, поэтому более новые версии дадут вам лучшее соответствие спецификации W3C.

Для установки необходимых пакетов разработки этих зависимостей в системах Linux используйте специальный инструмент для установки вашего дистрибутива, напримерapt-get в Debian / Ubuntu:

sudo apt-get install libxml2-dev libxslt-dev python-dev


Для систем на базе Debian должно быть достаточно установить известные построить зависимости предоставленного пакета lxml, например

sudo apt-get build-dep python3-lxml


Если ваша система не предоставляет двоичных пакетов или вы хотите установить более новая версия, лучший способ - получить инструмент управления пакетами pip (или используйте virtualenv) и запустите следующее:

pip install lxml


Если вы не используете pip в virtualenv и хотите установить lxml глобально вместо этого вы должны запустить указанную выше команду от имени администратора, например.грамм. в Linux:

sudo pip установить lxml


Для установки конкретной версии либо скачайте дистрибутив вручную и позвольте pip установить это или передать желаемую версию до пункта:

pip install lxml == 3.4.2


Для ускорения сборки в тестовых средах, например на непрерывном сервер интеграции, отключите оптимизацию компилятора C, установив переменная среды CFLAGS:

CFLAGS = "- O0" pip install lxml


(Вариант гласит «минус О Ноль», т.е.е. нулевая оптимизация.)

MS Windows

Для MS Windows последние версии lxml пожертвованы сообществом двоичные дистрибутивы, хотя вы все равно можете взглянуть в соответствующей записи FAQ. Если вам не удалось создать lxml в вашей системе MS Windows из подписанного и проверенные исходники, которые мы выпускаем, рассмотрите возможность использования бинарных сборок из PyPI или неофициальных двоичных файлов Windows которые щедро предоставляет Кристоф Гольке.

Linux

В Linux (и большинстве других исправных операционных систем) pip будет удается собрать исходный код, пока libxml2 и libxslt правильно установлены, включая пакеты разработки, т.е. файлы заголовков, и т.д. См. раздел требований выше и используйте свой системный пакет инструмент управления для поиска пакетов, таких как libxml2-dev или libxslt-devel. Если сборка не удалась, убедитесь, что они установлены.

В качестве альтернативы установка STATIC_DEPS = true загрузит и построит обе библиотеки автоматически в своей последней версии, например STATIC_DEPS = true pip install lxml.

MacOS-X

В MacOS-X используйте следующее для сборки исходного кода: и убедитесь, что у вас есть подключение к Интернету, так как это загрузите libxml2 и libxslt для их сборки:

STATIC_DEPS = true sudo pip install lxml


Если вы хотите собрать lxml из репозитория GitHub, вам следует прочитать как собрать lxml из исходного кода (или файла doc / build.txt в исходное дерево). Сборка из исходников разработчиков или из модифицированных Для источников распространения требуется Cython для перевода исходных файлов lxml в код C. Исходный код поставляется с предварительно сгенерированным C исходные файлы, поэтому вам не нужно устанавливать Cython для сборки из источники выпуска.

Если вы прочитали эти инструкции и по-прежнему не можете установить lxml, вы можете проверить архивы списка рассылки, чтобы убедиться, что ваша проблема известно или иным образом отправить письмо в список.

Если вы хотите использовать lxml вместе с официальным libxml2 Python привязки (возможно, потому, что одна из ваших зависимостей ее использует), вы должны построить lxml статически.В противном случае два пакета будут мешать места, где библиотека libxml2 требует глобальной конфигурации, которая может иметь любой эффект от исчезновения функциональности до сбоев в любом из двух.

Чтобы получить статическую сборку, передайте параметр --static-deps в setup.py или запустите pip с помощью STATIC_DEPS или Для переменной среды STATICBUILD задано значение true, т.е.

STATIC_DEPS = true pip install lxml


Переменная среды STATICBUILD обрабатывается аналогично переменная STATIC_DEPS, но используется другим расширением пакеты тоже.

В большинстве систем MS Windows отсутствуют необходимые инструменты для создания программного обеспечения, начиная с компилятора C. Microsoft предоставляет пользователям право установить и настроить их, что обычно нетривиально и означает что дистрибьюторы не могут полагаться на доступность этих зависимостей в данной системе. В каком-то смысле вы получаете то, за что заплатили, и делаете другие платят за это.

Из-за дополнительного отсутствия управления пакетами на этой платформе, лучше всего связать зависимости библиотеки статически, если вы решите собирать из исходников, а не использовать двоичный установщик.За что lxml может использовать двоичный дистрибутив libxml2 и libxslt, который он загружает автоматически во время статической сборки. Ему нужны как libxml2, так и libxslt, а также iconv и zlib, которые доступны из тот же сайт загрузки. Дальнейшие инструкции по сборке находятся в документация по сборке исходного кода.

Если вы не используете macports или хотите использовать более свежий lxml релиз, вы должны построить его самостоятельно. Пока предустановленная система библиотеки libxml2 и libxslt менее устарели в последних версиях MacOS-X версии, чем раньше, поэтому lxml должен работать с ними вне box, по-прежнему рекомендуется использовать статическую сборку с самой последней версии библиотеки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
