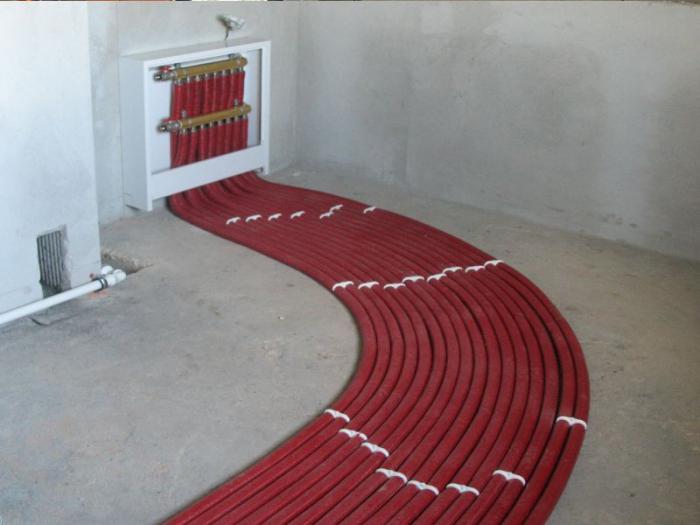

Ящик для теплого пола: Коллекторный шкаф водяного теплого пола

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник — Forumhouse

Статьи по теме

Коллектор для теплого пола своими руками: устройство, схема подключения, монтаж

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
5. Термометры, регистрирующие общую температуру на подаче и в обратке.
6. Отсекающие шаровые краны и крепежные кронштейны.

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

• конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
• довольно проблематично установить расходомеры, поэтому их просто не будет;
• нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Системы лучистого отопления, жилые, коммерческие, тепличные, водяные, пол, плинтус, инсталляции

Что это? Котельная в ящике состоит из листа фанеры 4х8 с ламинированной формикой. Его четыре стороны сделаны из досок 1х10, образующих открытый ящик.

На задней панели смонтированы все компоненты, необходимые для вашего специального применения, что упрощает установку излучающего напольного отопления и / или излучающего настольного отопления.

Установлен котел и все насосы, смесительные клапаны, воздухоотделители Vortec, зональные регуляторы, редукционные клапаны давления воды и флаконы.

Ваша установка занимает ЧАСЫ, а не дни!

Просто прикрепите фанерный ящик к стене. Напольные трубы или маты Radiant Bench легко устанавливаются с помощью обжимного инструмента или компрессионных фитингов на установленные коллекторы или фитинги на циркуляционных насосах.

Поставляется в полностью собранном виде, со съемной фанерной крышкой.

Эти котлы имеют встроенный POWERVENTER. Котельная в коробке — еще одно изобретение AIM, которое упрощает установку лучистого тепла.Стоимость типовой котельной в коробчатой ​​системе для теплицы составляет от 3995 долларов США. Мы делаем большие системы с несколькими котлами и зонами нагрева.

Котельная в ящике

ДОСТУПНЫ С НАСТЕННЫМ ГАЗОВЫМ КОТЛОМ

Котельная в коробке — это предварительно собранная серия коллекторов и регуляторов. Эти агрегаты проектируются по индивидуальному заказу, с бойлером или без него, специально для каждого применения и имеют соответствующую цену.Затем все компоненты соединяются и устанавливаются в ящик для транспортировки. Чтобы установить котельную в бокс, ящик просто прикручивается на место, и теперь он готов принять окончательные электрические и водопроводные соединения. Этот продукт исключает возможность отказа от работы из-за нехватки времени и является идеальным инструментом для подрядчика, стремящегося максимально сократить график завершения проекта.

Позвоните по телефону (888) 773-4564 (бесплатный звонок по индивидуальным ценам)

Пластинчатый теплообменник

Пластинчатые теплообменники могут использоваться для множества различных применений.Обогрев подъездных путей, бассейнов и водоснабжения — вот лишь некоторые из сфер применения этих агрегатов. Теплообменник нагревает воду или другую жидкость с помощью воды из котла, в то же время сохраняя две жидкости изолированными. Теплообменник будет в основном использоваться для подогрева воды для полива в теплицах до температуры, близкой к температуре роста растений, чтобы не шокировать нежный рост. Чтобы представить себе шок, который вы оказываете растениям каждый раз, когда поливаете температурой грунтовых вод, попробуйте принять душ и выключить горячую воду.

Часто задаваемые вопросы-Электрические системы обогрева полов от Warming Systems

Что такое системы обогрева электрических лучистых полов?
Сеть низкопрофильных полностью армированных нагревательных кабелей, помещенных в раствор чуть ниже вашего пола, обеспечивая теплый пол и дополнительный комфорт в комнате наверху.

Каковы требования к напряжению, току и мощности?
Warming Systems предлагает продукты, рассчитанные на работу на 120 или 240 В.Система рассчитана примерно на 12 Вт на квадратный фут.

Какой толщины у нагревательного кабеля? 1/8 «

Какие типы полов можно использовать с системами обогрева пола Warming Systems?
Warming Systems Системы подогрева полов предназначены для полов из мрамора, бетона, керамики, плитки, ламината, конструкционной древесины, ковров, брусчатки или шиферных полов.

Что следует учитывать при установке на бетонную плиту?
Да.Мы рекомендуем использовать изоляцию, чтобы избежать потери тепла через бетон. Мы продаем синтетическую пробковую подкладку под названием Cerazorb, которая делает это https://www.warmingsystems.com/cerazorb-thermal-break-underlayment-2-x-4/.

Сколько времени нужно, чтобы утеплить пол?
Обычно для прогрева пола требуется около 1 часа, в зависимости от типа пола, расстояния от поверхности пола и изоляционных свойств нижнего пола.

Насколько теплее будет пол?
Есть много переменных, которые могут повлиять на температуру пола, но обычно пол нагревается примерно до 90 ° F.

В чем разница между системами на 120 В и 240 В?
Кроме разницы в напряжении, разные усилители. Усилители системы на 240 В — это половина усилителя системы на 120 В. Например, система на 120 В площадью 50 кв. Футов — 5,0 ампер. Система с напряжением 240 В площадью 50 кв. Футов составляет 2,5 А. Общая мощность в системе 120 В или 240 В одинакова (12 Вт / кв. Фут). В системе площадью 50 кв. Футов, независимо от напряжения, общая мощность составляет 600 ватт.

Система на 240 В не нагревается быстрее, чем система на 120 В, и нет никакой экономии энергии, кроме того факта, что в системе на 240 В меньше ампер.Обе системы по 12 Вт / кв. футов, и вы платите за ватт в вашем счете за электроэнергию.

Требуется ли установка продукта Warming Systems профессионалом?
Продукция Warming Systems рассчитана на простую установку среднестатистическим домашним мастером с соблюдением всех местных строительных норм и правил.

Как определить размер системы отопления, необходимой для обогрева пола?
Вам необходимо точно измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах.Не включайте области под такими объектами, как туалеты, умывальники или другие недоступные области или постоянные предметы. Измерения должны быть максимально точными. Дополнительные сведения см. В разделе «Советы по выбору продукта правильного размера». Если вам все еще нужна помощь, отправьте точный план этажа по электронной почте на адрес [email protected].

Можно ли проверить систему обогрева перед установкой?
Да, измерив сопротивление между черным и белым проводом холодного вывода. Показания в сопротивлении различаются для каждой системы размеров.Диапазон сопротивления в омах указан на белой этикетке на серебряном холодном выводе системы. Не подавайте напряжение на кабели перед установкой.

У меня странные показания на проводе датчика, что мне делать?
Показание на проводе датчика составляет от 8000 до 12000 Ом, НЕ 8–12 Ом. Не позволяйте пальцам мешать чтению. Подсоедините провод датчика к термостату, если вы получаете показания температуры, все в порядке.

Можно ли разрезать красный нагревательный элемент? №Длину нагревательного элемента нельзя регулировать.

Могу ли я отрезать серебряный холодный свинец? Да, экранированный холодный конец можно отрезать до нужной длины.

Можно ли отрезать провод датчика температуры пола? Да.

Можно ли перекрывать нагревательный элемент?
Нет. Нагревательные элементы ни в какой точке не должны касаться, пересекаться или накладываться друг на друга. Это приведет к аннулированию гарантии и потребует замены.

Как близко я могу проложить нагревательные кабели?
Нагревательный элемент всегда должен находиться на расстоянии не менее 2 дюймов друг от друга.

Как далеко тепло отводится от кабелей?
Тепло излучается не более чем на 2 дюйма в любом направлении кабеля.

Какой раствор использовать?
Используйте раствор на основе модифицированного полимером цемента.

Я случайно порезал красный нагревательный элемент. Что мне делать?
Для ремонта можно приобрести ремкомплект.

Можно ли установить систему отопления на фанерный черновой пол?
Мы рекомендуем устанавливать систему отопления на бетонную или бетонную подкладную плиту, но систему можно установить и на фанерный черновой пол.Независимо от чернового пола, система отопления должна быть полностью залита полимерцементным раствором на основе цемента.

На каком расстоянии от стены следует ставить систему отопления?
Мы рекомендуем установку на расстоянии 2 дюймов от стены, поскольку тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.

Требуется ли защита системы подогрева пола GFCI?
Да. Вы можете сделать это одним из трех способов.
1. Используйте автоматический выключатель с защитой GFCI
2.Отключите систему от защищенной стороны розетки GFCI
3. Используйте термостат со встроенным GFCI

Защищен ли термостат GFCI?
Термостат aube by Honeywell (модель Th215-AF-120S / Th215-AF-240S), который входит в стандартную комплектацию и является опцией термостата по умолчанию, не имеет защиты GFCI. Если вы используете этот термостат, вам понадобится автоматический выключатель с защитой GFCI. Вы можете приобрести термостат aube by Honeywell модель Th215-AF-GA с защитой GFCI или термостат с сенсорным экраном OJ Electronics UDG4-4999 с защитой GFCI за дополнительную плату.

Можно ли подключить несколько кабелей / матов к одному термостату?
Несколько матов / кабелей могут быть подключены параллельно к термостату. Коврики / кабели на полу не соединяются. В системах должно быть одинаковое напряжение. См. Следующий вопрос.

Насколько большая система отопления может работать на одном термостате?
Вы можете разместить до 150 кв. Футов системы на 120 В на одном термостате на 120 В и до 300 кв.футов системы 240 В на одном термостате 240 В. Все, что превышает эти размеры, требует дополнительных термостатов или силового модуля.

Электрический шкаф какого размера мне следует использовать?
Квадратная электрическая коробка 4 дюйма с одиночным грязевым кольцом, расположенная в пределах досягаемости 10-футового холодного ввода.

Как близко к унитазу можно поставить систему отопления?
Держите нагревательные провода на расстоянии примерно 6–8 дюймов от сургучной печати на унитазе. Если воск нагреется, он может расплавиться.

Почему важен «одиночный» холодный конец?
Это означает, что конец нагревательного провода не нужно подводить обратно к термостату.Этот процесс упрощает установку, и средний домовладелец может установить изделие самостоятельно.

Сколько длится холодный свинец?
Длина холодного кабеля, который подключается к термостату, составляет 10 футов.

Сколько у датчика пола?
Датчик температуры пола термостата имеет длину 10 футов.

Могу ли я установить систему отопления под традиционный деревянный пол, который я прибил?
Нет, но вы можете установить наши системы отопления под ламинатные или паркетные полы.

Какая гарантия Warming Systems предлагает на свою продукцию?
Warming Systems предлагает 25-летнюю гарантию на нагревательные маты и кабели. На термостаты предоставляется 1-летняя гарантия от компании Warming Systems и дополнительная 2-летняя гарантия от производителя термостата.

Могу ли я установить продукты Warming Systems на открытом воздухе?
№. Электрические системы обогрева пола, производимые Warming Systems Inc., разработаны для внутренних полов, обеспечивая мощность 12 Вт / квадратный фут.Их нельзя использовать для наружного таяния снега или отопления потолков.

Сколько стоит эксплуатация системы электрического обогрева пола?
Электрические системы обогрева пола очень рентабельны в эксплуатации. Средняя ванная комната потребляет примерно столько же энергии, сколько две 100-ваттные лампочки. Использование в сочетании с программируемым термостатом с датчиком температуры пола сделает систему еще более эффективной.

Как будет отправлен мой заказ?
Заказы доставляются в пределах США.Доставка осуществляется через UPS или USPS. Заказы, доставляемые в Канаду, отправляются через USPS (Почтовая служба США).

Установка теплого пола — в этом старом доме

Наступить на ледяную плитку в ванной — жестокий способ проснуться утром. Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов.И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло вашим ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом. Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Электрическая излучающая система состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции. Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент — они его дополняют.Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки. Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку.Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой. На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам. Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы. Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель.Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти). Персонал службы технической поддержки может определить оптимальную схему расположения и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите энергию, отключив тепло в периоды использования системы.После того, как кабель опущен и проводка подключена, все, что остается, — это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление для всего дома

Гидравлические лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры.Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления. Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность.Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации). Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www.stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Электрическая система обогрева полов

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

Компания WIRSBO
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 — бесплатно
831-685-WARM (9276) — офис
831-685-9278 — факс

Лучистое тепло без снятия пола

Вы испытали лучистые полы с подогревом и решили: «Мне это нужно в моей ванной!» Проблема в том, что вы не хотите заменять существующий пол плиткой с подогревом или не готовы переделывать ванную комнату. С модернизированными ковриками ничего этого делать не нужно! Ваш ковер, плитка, дерево или камень могут оставаться там, где они есть.Вместо этого модернизированные маты прикрепляются к черному полу в нишах для балок существующих полов, чтобы согреть пол любого типа.

Лучше всего подходит для любого места, где есть легкий доступ к балкам, например, потолка гаража, или из подвала или из подвала.

У нас есть два отличных варианта модернизации.

Коврики под пол SunTouch

SunTouch доступны как шириной 12 дюймов, так и 16 дюймов, чтобы соответствовать стандартным размерам отсеков для балок. Высококачественные маты UnderFloor изготовлены из этиетрафторэтиленовой изоляции и бескислородных медных сплавов, которые предотвращают коррозию и обеспечивают теплые роскошные полы на долгие годы.

Чтобы использовать мат SunTouch UnderFloor под подходящим полом, предназначенным только для помещений, вам сначала потребуется доступ к отсекам для балок под существующим полом. Прикрепите оранжевую сетку по краям циновок к балкам так, чтобы мат свисал на 2 дюйма от нижнего пола. Устанавливайте маты там, где желательно утепление пола, так как они нагревают пол только непосредственно над ковриком.

Затем установите жесткую изоляцию, такую ​​как стекловолокно или пенопласт (не распыляемая пена), со значением R от 13 до 19.

Наконец, попросите квалифицированного электрика подключить коврики к распределительной коробке и подключить ее к термостату по вашему выбору. Для наиболее эффективного использования вашей новой системы теплого пола мы рекомендуем программируемые термостаты, чтобы полы были теплыми и готовы к работе в любое время.

Коврики для модернизации QuietWarmth

QuietWarmth отличается запатентованной технологией ультратонких проводящих чернил, которая обеспечивает недорогой отвод тепла практически к любому типу пола из нижнего бруса.

Когда дело доходит до матов QuietWarmth Retrofit, установка проста. Просто прибейте или скрепите каждую панель из нагревательной пленки не менее чем через каждые 12 дюймов сбоку от каждой балки (не к самому черному полу), оставив 2-дюймовый выступ под черным полом. Чтобы лучше вписаться в ваше пространство, пленку QuietWarmth можно обрезать ножницами до длины с шагом 12 дюймов.

Плитка для пола с подогревом для всех

КАКОВЫ ВАРИАНТЫ ИЗЛУЧЕННОГО ТЕПЛА?

Существует два варианта лучистого тепла для пола:

ЭЛЕКТРИЧЕСКИЙ

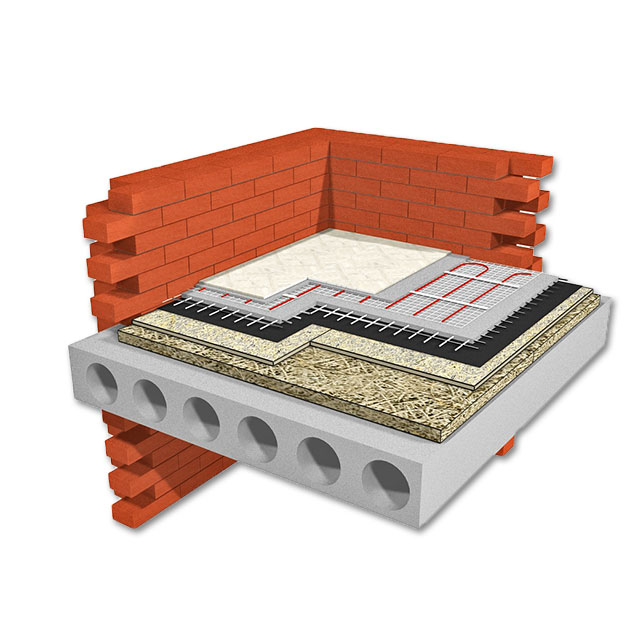

Электрическое лучистое тепло состоит из проводов, проложенных под полом.Их очень легко и доступно установить, но они также более дороги в эксплуатации.

С нагревательными матами монтаж стал еще проще. Эти маты имеют очень низкий профиль (некоторые имеют толщину менее 1/8 дюйма) и идеально подходят для укладки под плитку. Провода вплетены в ткань, поэтому все, что вам нужно сделать, это уложить раствор и раскатать маты (полный процесс установки см. В инструкциях производителя).

Вы можете выбрать один из нескольких размеров или заказать коврик в соответствии со спецификациями вашей комнаты.Коврики излучающего тепла одобрены для использования во влажных помещениях, таких как душ, сауна или парная, и быстро и эффективно нагревают пол и все пространство. Они безопасны для всех типов плитки и большинства других вариантов напольного покрытия.

Полы с подогревом обычно устанавливают перед укладкой нового кафельного пола. Если у вас есть подвал или подвал, вы можете разместить лучистое отопление ниже существующего пола.

HYDRONIC

Гидравлическое лучистое тепло состоит из труб с горячей водой, проходящих под полом.Для установки требуется лицензированный сантехник, и трубы должны подключаться к водопроводу от водонагревателя или бойлера, поэтому проект немного сложнее, чем электрическое отопление. С другой стороны, лучистое тепло для горячей воды намного дешевле, чем электрическое.

Водяные излучающие тепловые трубы размещаются на специальной подкладке из фанеры с предварительно вырезанными каналами для труб. Для плиточных полов поверх нее кладется цементная подкладочная плита, после чего укладка плитки может продолжаться как обычно.

Как и электрическое лучистое отопление, гидронику необходимо устанавливать либо до того, как зайдет новый пол, либо со стороны подвала или подполья под подкладкой.

Если вы просто не можете перенести еще одну осень или зиму без теплых полов, самое время запланировать обновление напольного покрытия. Плитка для пола с подогревом преобразит ваш дом.

Покупаете новую плитку? Обратите внимание на керамогранит, камень и керамическую плитку, которые отлично сочетаются с лучистым теплом.

ЛУЧЕВОЕ ТЕПЛО: хорошее, плохое и неэффективное: не все системы лучистого отопления созданы равными ~ Автор: Джина Филиппон

ЛУЧЕВОЕ ТЕПЛО — Не все системы лучистого отопления созданы равными —

Что может быть лучше холодным ветреным зимним днем, чем уютный теплый пол для прогулок? Теплые полы с подогревом считаются одним из самых удобных, устойчивых и эффективных способов обогрева вашего дома. Но не все системы лучистого отопления одинаковы.

Пример установки излучающей сухой панели.

КАК УСТАНОВИТЬ: Есть много разных способов установки лучистого тепла. Трубы могут быть привязаны к сетке коробки и залиты непосредственно в бетонную плиту или цокольный этаж для создания тепловой массы. Этот метод, называемый «лучистая плита», является наименее дорогим способом монтажа. Кроме того, он медленнее всего реагирует на настройки термостата из-за массы бетона, которая должна либо нагреться, либо остыть.Рекомендуемый способ контролировать лучистую плиту — «поставить и забыть».

«Облегченная заливка» — это способ добиться такой же массы на верхних жилых этажах. Трубопровод крепится к черному полу, и на пол, покрывающий трубопровод, закачивается легкий гипербетон. После затвердевания он будет действовать так же, как излучающая плита, описанная выше.

⇐ Изображенный здесь наиболее распространенный метод установки лучистого тепла на уровнях выше подвала, известный как «скрепление».”При установке скобами алюминиевые пластины теплопередачи с направляющей для установки труб прикрепляются к нижней стороне пола в полости балки. Трубка помещается в направляющую, и после нагрева алюминий равномерно передает тепло по полу. Под трубкой устанавливается тонкая пузырчатая пленка с отражающим покрытием, которая способствует нагреванию пола. Время отклика меньше, чем при установке перекрытия или заливки, но все же относительно медленно. «Степлер вниз» аналогичен, но, как следует из названия, он устанавливается над черным полом, а не под ним.

Еще один метод, который становится все более популярным, — это система лучистого отопления с сухими панелями, которая устанавливается как черный пол. Подобно скобе, у него есть направляющая и алюминиевые пластины. Этот продукт находится в непосредственном контакте с чистым напольным покрытием, поэтому он обеспечивает быстрый отклик при сохранении низкой температурной эффективности.

НЕ ВСЕ ИЗЛУЧАЮЩИЕ СИСТЕМЫ РАВНЫ. Есть светлый пол, а затем еще и светлый пол сделано правильно . Часто MCES делает ставку на проекты установки излучающих лучей, чтобы нам сказали, что наша цена значительно выше, чем у конкурентов.В чем причина разницы? Делаем правильно. Трубки могут быть прикреплены к нижней стороне пола без пластин, что значительно экономит материалы и труд, но температура воды должна быть намного выше для адекватного нагрева. Снижение затрат на установку со временем будет сведено на нет за счет увеличения эксплуатационных расходов и расхода топлива. Один производитель производит излучающие трубки, специально разработанные для использования без пластин и рассчитанные на подачу воды на 180 °.Эффективность такой системы низка по сравнению с высокоэффективным методом установки. И мы здесь, в MCES, стремимся к эффективности!

Если вы хотите добавить зону теплого пола к вашему существующему дому, устранить неисправность проблемной системы или строите новую и хотите получить комфорт и удобство дома с лучистым отоплением, вы можете быть уверены, что MCES порекомендует семейство лучистой продукции REHAU и устанавливай правильно!

часто задаваемых вопросов | SunTouch

О обогреве пола

1. Что согревает пол?
2. Где большинство людей кладут полы SunTouch?
3. Коврик SunTouch ослабляет или укрепляет мой пол?
4. Эффективно ли электрическое обогревание пола SunTouch?
5. Моя ванная отапливается; мне нужно утепление пола?
6. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?
7. Какое напряжение мне нужно для пола SunTouch?
8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?
9. Какая гарантия на продукцию SunTouch?

1.Что согревает пол?

Синие нагревательные элементы оранжевого переплетения мата SunTouch и кабеля WarmWire® нагреваются и передают тепло полу. Пол, в свою очередь, передает тепло остальной части комнаты. SunTouch UnderFloor ™ делает это с помощью алюминиевой поверхности теплого синего цвета, подвешенной между балками пола.

2. Где большинство людей ставят полы SunTouch?

Чаще всего идут ванные комнаты, за ними следуют кухни и прихожие. Грибы — еще и прекрасное место для теплого пола.WarmWire отлично работает на больших площадях, например в подвалах или больших комнатах.

3. Коврик SunTouch ослабляет или укрепляет мой пол?

SunTouch были протестированы Советом по плитке Северной Америки (TCNA) в соответствии со стандартом ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Робинсона». Он проверяет на прогиб при возрастающих нагрузках на деревянный каркасный пол или бетонную плиту. Коврики SunTouch прошли эти тесты для ТЯЖЕЛЫХ классификаций, таких как торговые центры и коммерческие районы.Коврики SunTouch, по-видимому, добавляют прочности на разрыв сэндвичу из плитки и раствора. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).

4. Эффективен ли электрический обогрев пола SunTouch?

Теплые полы согревают людей и предметы напрямую, не перегревая воздух. Электрический луч преобразует почти всю свою энергию в пригодную для использования форму. Вы можете установить домашний термостат ниже и по-прежнему чувствовать себя комфортно. Используйте программируемый термостат SunStat, и система автоматически установит более низкую температуру, когда комнаты не используются.Изолируйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.

5. Моя ванная отапливается; мне нужно утепление пола?

Даже когда ванные комнаты отапливаются принудительным воздухом или плинтусом, кафельные полы остаются холодными. Представьте, что вы начинаете день с выхода из душа на теплый, удобный кафельный пол!

6. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?

№SunTouch и конкуренты передают на пол примерно одинаковое количество энергии. Они могут использовать меньшее напряжение, но для выработки такой же мощности (тепловыделения) требуется более высокая сила тока. SunTouch, однако, использует сетевое напряжение и меньшую силу тока для обеспечения необходимой мощности. Это позволяет установить более крупную систему SunTouch с выключателем меньшего размера. В низковольтных системах используются шумные, горячие трансформаторы, которые трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к источнику питания 120 вольт (VAC), и по коду необходимо установить системы SunTouch с защитой GFCI.GFCI обнаруживает замыкания на землю и при необходимости отключает энергию от системы отопления в течение миллисекунд.

7. Какое напряжение мне нужно для пола SunTouch?

SunTouch рассчитан на 120 или 240 В переменного тока (для обогрева больших площадей).

8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?

Обе системы имеют одинаковую эффективность. Лучше всего посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока чаще встречаются за пределами США и в коммерческих приложениях.Термостат SunStat может контролировать до 150 квадратных футов пола с подогревом при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.

9. Какая гарантия на продукцию SunTouch?

SunTouch распространяется ограниченная гарантия на замену продукта двадцать пять (25 лет). На SunTouch предоставляется ограниченная гарантия сроком от одного до трех лет в зависимости от приобретенной модели SunStat. Гарантия SunTouch может быть передана новому домовладельцу, в отличие от гарантий от большинства других компаний, занимающихся лучистым отоплением.Гарантии SunTouch распространяются на продукт, а не только на первоначального домовладельца.

Планирование пола

1. Вы производите разные продукты, какой из них лучше всего подходит для моего применения?
2. В частности, чем WarmWire отличается от ковриков SunTouch?
3. Какое минимальное / максимальное расстояние между проводами для WarmWire?
4. Сколько мне нужно мата SunTouch или WarmWire?
5. Будет ли система SunTouch увеличивать высоту моего пола? Если да, то на сколько?
6. Сколько еще тонкослойного материала мне понадобится для пола SunTouch?
7. Какие напольные покрытия я могу положить на мой новый светлый пол?
8. Есть ли напольные покрытия, которые не подходят для сияющего пола?
9. Нужно ли уложить изоляцию под пол SunTouch?
10. Я устанавливаю SunTouch на бетонную плиту.Стоит ли добавить изоляционный барьер?
11. Могу ли я установить теплый пол SunTouch в душевой пол?
12. Вы порекомендуете какой-либо элемент управления моим сияющим полом?
13. С какой нагрузкой может справиться SunStat?
14. Где хорошее место для размещения элемента управления?
15. Могу ли я покупать напрямую у производителя?

1. Вы производите разные продукты, поэтому какой из них лучше всего подходит для моего применения?

SunTouch отлично подходят для создания тонкого или самовыравнивающегося раствора на каркасных полах или плитах.Обычно лучше всего подходят для ковриков SunTouch комнаты, которым требуется менее 150 квадратных футов отапливаемой площади с квадратными углами. Их обычно покрывают плиткой и используют в ванных комнатах и ​​кухнях. Coated WarmWire делает то же самое, но стоит дешевле, крепится с помощью ремней и может использоваться в душе. (Примечание: старые версии WarmWire без покрытия не предназначены для использования в душе.) Помещения, требующие более 150 квадратных футов отапливаемой площади, и / или комнаты с углами или дугами подходят для WarmWire, который легко принимает необычные формы.Если у вас холодный пол и у вас есть доступ снизу через подвал или незавершенный подвал, вы можете установить маты SunTouch UnderFloor между балками пола, чтобы согреть плиточный, каменный или деревянный пол наверху.

2. Чем конкретно WarmWire отличается от ковриков SunTouch?

Custom TapeMat® — это быстрый вариант для электрического теплого пола. Коврик заказывается точно по желаемому плану этажа. Изготовленные на заказ ленточные коврики изготавливаются по изгибам, углам и вырезам в соответствии с требованиями дизайна комнаты.

быстрее укладываются в прямоугольные пространства. Все предустановлено для вас. Маты добавляют к тонкому раствору армирующие волокна, что делает пол более прочным. Нагревательные элементы вплетены на заводе в покрытый полиэфирным ковриком с оптимальным расстоянием 3 дюйма и выходной мощностью 12 Вт на квадратный фут.

WarmWire стоит меньше за квадратный фут, чем нагревательные маты, и установка хорошо подходит для помещений необычной формы. По этой причине WarmWire более популярен в больших помещениях или комнатах с углами, изгибами, укромными уголками или ограниченными пространствами, которые не подходят для ковриков.Вы можете отрегулировать расстояние между WarmWire в соответствии с потерями тепла из комнаты.

3. Какое минимальное / максимальное расстояние между проводами для WarmWire?

Ремешок WarmWire может удерживать нагревательные элементы на расстоянии 2,5 дюйма, 3 дюйма или 3,5 дюйма. Расстояние 2,5 дюйма рекомендуется для помещений с высокими потерями тепла и бетонными плитами. По возможности используйте изоляцию под полом. 3-дюймовый интервал — наиболее распространенный интервал для ванн, кухонь, гостиных и подвалов с умеренными потерями тепла. Расстояние 3,5 дюйма лучше всего подходит для помещений с низкими тепловыми потерями, коридоров или больших площадей, отапливаемых с помощью тепловых каналов.Никогда не используйте расстояние менее 2,5 дюймов или более 3,5 дюймов для WarmWire.

4. Сколько мне нужно мата SunTouch или WarmWire?

Используйте новый калькулятор продукции SunTouch (калькулятор WarmWire / калькулятор TapeMat). Для многих проектов достаточно одного мата, но в проекте можно использовать несколько матов, подключенных параллельно, для обогрева больших площадей с ограничением нагрузки в 15 ампер на один элемент управления.

Это основной расчет:

1. Рассчитайте общую площадь комнат от стены до стены.Вычтите квадратные метры всех встроенных элементов (например, ванны, туалета и шкафов).

(Общая площадь — застроенные) = (___ — ___) = ___ кв. Футов

2. Умножить на 0,90. Округлите до ближайших 5 кв. Футов. Это отапливаемая площадь.

_____ x .090 = _____ кв. Футов отапливаемой площади

3. В зависимости от площади обогреваемой площади выберите подходящий мат (-а) или WarmWire из каталога продукции.

5. Поднимет ли система SunTouch мой пол? Если да, то на сколько?

Ожидайте увеличения высоты пола от 1/8 до 3/8 дюйма, в зависимости от метода установки.Вот три примера:

Большинство монтажников используют шпатель с зубьями от до 3/8 дюйма для нанесения раствора с тонким слоем. При тонкой установке и укладке плитки непосредственно над нагревательными элементами, увеличьте высоту от 1/8 до 1/4 дюйма.

Если вы сначала наносите тонкий слой на систему отопления, дайте ему высохнуть, а затем разбавьте плитку. Нанесите от ¼ до 3/8 дюйма дополнительной толщины.

Или вы можете нанести самовыравнивающийся раствор от ¼ до 3/8 дюйма, чтобы покрыть нагревательные элементы, а затем покрыть готовым напольным покрытием, например ламинатом.

Если вы установите SunTouch UnderFloor между балками перекрытия, высота готового пола не изменится.

6. Сколько еще тонкослойного материала мне понадобится для пола SunTouch?

Безопасная оценка — запланировать использование на 60% большего количества растворителя, чем обычно требуется для холодного пола.

7. Какие напольные покрытия я могу положить на мой новый светлый пол?

Если вы закладываете нагревательные элементы в раствор или устанавливаете SunTouch Underfloor, вы можете использовать много видов напольных покрытий.Самые популярные теплые полы — плитка и камень. Если покрыть нагревательные элементы самовыравнивающимся тонким слоем, можно установить ламинат, плавающий или приклеенный паркетный пол.

8. Существуют ли напольные покрытия, которые плохо сочетаются с сияющим полом?

Полы с гвоздями не подойдут по понятным причинам. Виниловые полы могут деформироваться и обесцветиться поверх нагревательных элементов. Подложка и ковер изолируют ваш сияющий пол, поэтому вы можете быть разочарованы его характеристиками.Резиновые и пробковые полы также обладают более высокими теплоизоляционными характеристиками, поэтому тепло может вас не порадовать. Обратитесь к производителю бамбукового пола (типа травы), чтобы убедиться, что он рассчитан на повышенные температуры. Хотя температура на поверхности излучающего пола не должна превышать 85 ° F, температура в нижней части готового напольного покрытия может составлять от 90 до 110 ° F.

9. Нужно ли уложить изоляцию под пол SunTouch?

снизит теплопотери и улучшит время отклика во время прогрева.Если вы можете положить его под каркас пола или под тонкую сетку (в соответствии с рекомендациями Совета по плитке Северной Америки), изоляция будет хорошей идеей. Существует ряд продуктов, предназначенных для работы под тонкими полами. Обратитесь к местному дистрибьютору или дилеру напольных покрытий. В случае SunTouch UnderFloor изоляция под матом между балками имеет важное значение.

10. Я устанавливаю SunTouch на бетонную плиту. Стоит ли добавить изоляционный барьер?

Изоляция значительно повышает производительность и эффективность систем обогрева полов.

11. Могу ли я установить теплый пол SunTouch в душевой пол?

Да. Как коврики SunTouch, так и WarmWire внесены в список UL для установки на индивидуальный пол для душа или скамейку. Дополнительные инструкции см. В руководстве по установке SunTouch TapeMat, руководстве по установке Custom TapeMat или руководстве по установке WarmWire.

12. Вы порекомендуете какой-либо элемент управления моим лучистым полом?

Да. Контроллер SunTouch SunStat имеет защиту GFCI и датчик температуры пола для установки температуры пола.Он имеет удобный переключатель включения / выключения системы, а некоторые модели имеют программируемые функции для автоматического включения и выключения системы в соответствии с введенным расписанием.

13. С какой нагрузкой может справиться SunStat?

SunTouch SunStats — это термостаты с двойным напряжением (120 В переменного тока и 240 В переменного тока), рассчитанные на работу до 15 А. Они могут обрабатывать до 150 квадратных футов отапливаемой площади при 120 В переменного тока (15 А) или 300 квадратных футов при 240 В переменного тока (15 А). Для больших площадей, где требуется один элемент управления, просто добавьте реле SunStat для еще 15 ампер отапливаемой зоны.

14. Где хорошее место для размещения элемента управления?

Поместите пульт управления над (или рядом) местом, где провода питания отходят от пола. Поместите его в сверхглубокую распределительную коробку, внесенную в список UL, на высоте от 54 до 60 дюймов от пола или на высоте, предусмотренной местными строительными нормами. Выбирайте стену, на которую не попадают прямые солнечные лучи, или внешнюю стену.

15. Могу ли я покупать напрямую у производителя?

Нет, и это не потому, что мы не ценим ваш бизнес.Местные дистрибьюторы и дилеры предлагают реальную ценность в вашем регионе. Их опыт, здравый смысл, выбор инвентаря и аксессуары сделают ваш проект намного проще.

Устройство пола

1. Могу ли я установить SunTouch прямо на фанеру?
2. Какой тип тонкослойной машины / выравнивателя мне следует использовать при установке систем SunTouch?
3. Могу ли я обрезать коврик по размеру моего участка?
4. У меня в ванной необычное место. Как коврик может покрыть эту область?
5. Можно ли отрезать нагревательный элемент, если у меня слишком много?
6. Что делать, если у меня на работе слишком много нагревательного элемента?
7. Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?
8. Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?
9. Шнур питания немного толще мата.Как мне это установить?
10. Что такое LoudMouth ™ и нужен ли он мне?
11. Почему я должен использовать и омметр (мультиметр), и громкоговоритель?
12. Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра) и получаю «OL» (разомкнутая линия) или I (бесконечное значение) или отсутствие значения между проводом заземления моего провода питания и каждым из других проводов. Это нормально?
13. Можно ли отремонтировать, если я порежу или повредю нагревательный элемент?
14. Как избежать повреждения нагревательных элементов?
15. Что такое CableTrowel?
16. Нужен ли мне GFCI в моей печатной коробке для подачи питания на систему SunTouch?
17. Я забыл установить датчик.Что я могу делать?
18. У меня есть коврик SunTouch, но я не могу найти датчик управления.
19. Как прикрепить ремешок WarmWire к плите?
20. Как изолировать существующую плиту перед установкой SunTouch?
21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?

1. Можно ли установить SunTouch прямо на фанеру?

Да, SunTouch можно установить прямо на фанеру, если она покрыта раствором не менее 3/8 дюйма.Рекомендуется покрыть фанеру грунтовкой, совместимой с полимерно-модифицированным строительным раствором вашей марки. Если вы устанавливаете пол из тонкой плитки поверх фанеры, подумайте о том, чтобы сначала положить слой цементной плиты. Затем прикрепите SunTouch к заднему слою и покройте его латексным или модифицированным полимером раствором, а затем готовым кафельным или каменным полом. Во всех случаях укладывайте плиточные полы в соответствии с рекомендациями Совета по плитке Северной Америки.

2. Какой тип тонкослойной машины / выравнивателя следует использовать при установке систем SunTouch?

Используйте латексный или модифицированный полимером раствор для тонкого отверждения и нанесите его зубчатым шпателем на 3/8 дюйма.Вы также можете покрыть нагревательные элементы самовыравнивающейся смесью, которую вы смешиваете на стройплощадке. Держитесь подальше от предварительно смешанных растворов, клеев и быстросхватывающихся самовыравнивающихся смесей.

3. Могу ли я обрезать коврик по размеру моего участка?

Да. Раскатайте коврик до препятствия. Отрежьте оранжевую ткань и переверните циновку, чтобы покрыть следующую часть пола. Повторяйте, пока не покроете область, которую хотите согреть. Никогда не устанавливайте коврик на себя и ни по какой причине не обрезайте синий нагревательный элемент.

4. У меня в ванной необычное пространство. Как коврик может покрыть эту область?

Вы можете придать мату форму, вытащить нагревательный элемент и приклеить его к полу, чтобы заполнить небольшие участки.

5. Можно ли отрезать нагревательный элемент, если у меня слишком много?

Нет, это испортит коврик. Каждый кабель имеет определенное значение сопротивления (Ом), поэтому длину нельзя изменять.

6. Что делать, если у меня на работе слишком много нагревательного элемента?

Если вы обнаружите, что у вас слишком много нагревательного элемента, вы всегда можете использовать часть излишка рядом с туалетом или в других местах, которые вы планировали оставить неотапливаемыми.Вы можете разместить незакрепленные нагревательные элементы на расстоянии 2,5 дюйма друг от друга, но держитесь подальше от кольца унитаза. Если ваш коврик слишком велик для проекта, не закатывайте его в стену; это вызовет опасный перегрев. В этом случае верните коврик, если он идеально подходит для вашего проекта.

7. Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?

Да на оба вопроса. После того, как вы протянули экранированный шнур питания и белый провод датчика к блоку управления в стене, у вас, вероятно, останутся остатки.Вы можете отрезать лишнее и подключиться к SunStat. Никогда не обрезайте провода нагревательного элемента или датчик датчика (лампочку на конце провода).

8. Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?

Нет, не обрезайте их и никогда не оставляйте в стене. Никогда не обрезайте нагревательные элементы. Всегда заделывайте мат и нагревательные элементы WarmWire, включая заводское соединение, которое соединяет нагревательные элементы с проводами питания, в растворе в полу.Никогда не кладите в стену нагревательные элементы или заводские соединения.

9. Шнур питания немного толще мата. Как мне это установить?

Силовые кабели, включая заводское соединение с нагревательными элементами, прикреплены к полу. В стену и до распределительной коробки входят только экранированные провода питания. Вы можете использовать фрезер или долото, чтобы сделать паз в полу для проводов питания и, если необходимо, заводского сращивания, а затем приклеить к пазу заводское сращивание проводов питания горячим клеем.

10. Что такое LoudMouth ™ и нужен ли он мне?

LoudMouth контролирует ваши нагревательные элементы во время установки. Если они повреждены, загорается свет и звучит сигнал тревоги, чтобы вы могли остановить работу и предпринять шаги для устранения проблемы. LoudMouth может контролировать три набора нагревательных элементов одновременно, и он должен оставаться включенным, пока нагревательные элементы находятся на рабочем месте. LoudMouth стоит своих денег.

11. Почему я должен использовать и омметр (мультиметр), и громкоговоритель?

Они хорошо работают вместе.Омметр сообщает вам, что сопротивление (Ом) соответствует заводским спецификациям, а LoudMouth подает звуковой сигнал, если вы повредите провод во время установки. Омметр также покажет изменение сопротивления, если провод оборван, но не подает сигнал тревоги. Мы советуем использовать оба устройства при укладке теплого пола.

12. Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра), и я получаю «OL» (разомкнутая линия) или I (бесконечное значение), или отсутствие значения между проводом заземления моего провода питания и каждым из них. провода.Это нормально?

Да. Если какое-либо сопротивление измеряется между проводом с зеленой меткой (заземлением) и проводами нагрузки, это указывает на короткое замыкание, что означает повреждение нагревательных элементов. Имейте в виду, что мультиметры с автоматическим выбором диапазона будут считывать ваше тело как цепь, если вы дотронетесь до обоих наконечников щупов пальцами.

13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?

Ни в коем случае не обрезайте синий нагревательный элемент. Если вы повредите его во время установки, вы можете позвонить по нашему бесплатному номеру 1-888-432-8932 и приобрести ремонтный комплект для нагревательного провода.Комплект должен быть установлен квалифицированным электриком.

14. Как избежать повреждения нагревательных элементов?

Будьте особенно осторожны при нанесении раствора на SunTouch. Накройте SunTouch картоном, когда он открыт, чтобы минимизировать ущерб от движения на стройплощадке. Мы рекомендуем вам использовать пластиковый SunTouch CableTrowel ™ при нанесении строительного раствора.

15. Что такое CableTrowel?

CableTrowel — это легкое, прочное лезвие с зазубринами, которое наносит на нагревательные элементы слой гребенчатого раствора толщиной 3/8 дюйма.Установщикам нравится вес и то, что он легко чистится. Самое главное, он не повреждает нагревательные элементы, как острые металлические мастерки.

16. Нужен ли мне GFCI в моей монтажной коробке для подачи питания на систему SunTouch?

GFCI не следует использовать, потому что наши термостаты поставляются со встроенным GFCI. Этот очень чувствительный GFCI может обнаруживать другой GFCI в цепи, вызывая то, что мы называем неприятным отключением.

17. Забыл установить датчик. Что я могу делать?

Вы можете разбить и аккуратно удалить одну плитку непосредственно под местом управления SunStat, а затем аккуратно вырезать место для датчика.Или вы можете осторожно удалить раствор между двумя плитками, а затем установить провод датчика и зонд в зазор и повторно залить шов. Не обрезайте нагревательные элементы зубилом и не устанавливайте зонд прямо поверх нагревательных элементов. Попытайтесь найти между ними зонд.

Или вы можете аккуратно просверлить небольшой карман в нижней части деревянного чернового пола ниже области нагрева и запечатать сенсорный зонд в этом кармане.

Вы также можете переключиться на встроенный датчик температуры воздуха в SunStat, изменив параметры на режим «Air Sensing» или режим «Регулятор» по времени.Это работает, но менее точно, чем при использовании датчика температуры пола. Обратите внимание, что датчик все равно необходимо подключить к задней части элемента управления SunStat, чтобы воздушный режим работал должным образом.

18. У меня есть коврик SunTouch, но я не могу найти контрольный датчик.

Ваш датчик находится в упаковке термостата SunStat. Это свёрнутый белый провод.

19. Как прикрепить ремешок WarmWire к плите?

Просверливание отверстий и закрепление ремня винтами является одобренным методом.Если у вас есть задняя панель поверх фанеры, вы можете использовать гвозди или шурупы, чтобы удерживать ремешок. Однако самый быстрый и простой способ — это нанести на обратную сторону ремешка высокопрочный клей-спрей. Горячий клей — хорошая альтернатива клею-спрею. Мы также включаем в наши комплекты двусторонний скотч (или вы можете приобрести его отдельно). Это хорошо работает, особенно по бетону.

20. Как изолировать существующую плиту перед установкой SunTouch?

Некоторые типы мембран, предотвращающих разрушение или изолирующие трещины, обладают минимальными изоляционными свойствами.Прикрепите их к плите, а затем положите сверху коврик WarmWire или SunTouch. По крайней мере, 1/4 дюйма изоляционного материала поможет снизить тепловые потери в плиту ниже. Более толстый изоляционный материал, как правило, имеет лучший коэффициент сопротивления теплопередаче. Уточняйте у местных дилеров, какие продукты подходят для излучающих полов.

21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?

Полимерный песок — хороший вариант.Некоторые производители полимерного песка заявляют, что дополнительное тепло не повредит их продукту. Тем не менее, всегда полезно проконсультироваться с производителем полимерного песка, который вы собираетесь использовать, чтобы убедиться, что его продукт может использоваться над системой электрического снеготаяния.

Эксплуатация этажа

1. В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить систему SunTouch. Почему?
2. Сколько будет стоить мой теплый пол в эксплуатации?
3. При какой температуре мне следует установить мой лучистый пол?
4. Что удерживает мой пол от перегрева?
5. Долго ли прогревается пол?
6. Что делает программируемое управление?
7. Что может пойти не так с продуктами SunTouch?
8. Какую поддержку вы оказываете?
9. Как мне объяснить мой пол SunTouch моему соседу?

1.В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить систему SunTouch. Почему?

Растворке требуется 28 дней для полного высыхания. Если вы включите нагревательные элементы до того, как он застынет, он сожмется, потрескается и всплывет на вашей плитке. См. Инструкции на мешке для кладки или позвоните производителю.

2. Сколько будет стоить мой теплый пол в эксплуатации?

Ваша стоимость будет зависеть от того, сколько часов вы утепляете пол и ваших затрат на электроэнергию.Калькулятор продукта SunTouch (калькулятор WarmWire / калькулятор TapeMat) даст вам оценку, основанную на среднем использовании.

3. При какой температуре следует укладывать теплый пол?

Используйте свой контроль, чтобы найти температуру, которая вам нравится. Начните с 80 ° F, а затем настройтесь на свой комфорт.

4. Что предохраняет пол от перегрева?

SunTouch оснащены датчиками пола и ограничителями высокой температуры, чтобы пол не перегрелся.Большинство пользователей не хотели бы, чтобы температура поверхности превышала 85 ° F. Многие производители деревянных и ламинатных полов требуют ограничения в 82-84 ° F. Рекомендуемую максимальную температуру пола проконсультируйтесь с изготовителем древесины или ламината.

5. Долго ли прогревается пол?

Из холодного старта системе требуется время, потому что ей необходимо прогреть всю массу пола. Наши цифровые элементы управления помогают, «понижая» температуру до более низкого уровня, но не полностью.Когда комната будет готова к «комфортной» температуре, регулятор быстро нагреет пол. В среднем это занимает от 20 до 45 минут. Утеплитель под системой утепления пола сократит время прогрева.

6. Что делает программируемое управление?

Программируемый элемент управления SunStat позволяет вам установить 7-дневный график для вашего теплого пола. Обычно пол прогревается утром и вечером, когда вы пользуетесь комнатой. Программируемые элементы управления популярны, потому что они начинают нагреваться еще до того, как вы войдете в комнату, и снижают температуру пола, когда вы уходите.Так вам всегда комфортно, но вы не тратите впустую энергию.

7. Что может пойти не так с продуктами SunTouch?

В руководствах по установке перечислено несколько вещей, которые могут вызвать повреждение продукта перед установкой. Как правило, SunTouch подвергается наибольшей опасности на стройплощадке, где острые инструменты и дорожное движение могут повредить нагревательный элемент. После того, как напольное покрытие установлено поверх мата SunTouch, мало что может повредить ему.

8.Какую поддержку вы оказываете?

Позвоните по нашему бесплатному номеру из США и Канады 1-888-432-8932 с 7:00 до 18:00 по центральному времени с понедельника по пятницу. Наши инженеры и сотрудники службы поддержки клиентов готовы ответить на ваши вопросы. Просмотрите видеоролики по установке, доступные в Интернете, и прочтите руководство по установке, в котором есть таблица устранения неполадок, если у вас есть какие-либо вопросы.

9. Как мне рассказать соседу о моем полу SunTouch?

От Аляски до Флориды люди проводят много времени в ванных комнатах на холодных плиточных полах.SunTouch — это простой и недорогой способ начать день с теплых ног.

Ваши впечатления от SunTouch

У вас есть история или опыт, которыми вы хотели бы поделиться с вашим продуктом SunTouch?
