Шкафы размеры: стандартные размеры, для одежды, какое расстояние между полками, минимальная ширина

стандартные размеры, для одежды, какое расстояние между полками, минимальная ширина

Как правильно подобрать шкаф-купе? Индивидуальные размеры или более стандартные? Что необходимо учитывать при выборе такой мебели и какой он должен быть внутри? Зная некоторые моменты, вам будет значительно легче определиться с выбором. Обо всем этом читаем в данной статье.

Чтобы грамотно подобрать шкаф-купе необходимо знать правила расчета его размеров.

Почему отличаются размеры шкафов-купе

Шкафы-купе очень вместительны и функциональны. Благодаря им, можно избавиться от беспорядка и поместить множество вещей и обуви в одном месте. При этом размеры таких предметов интерьера могут существенно отличаться в зависимости от площади места, где они будут размещаться.

Шкафы-купе вместительны и позволяют хранить множество вещей.

Многие заказывают такую мебель под конкретную комнату, другие, покупают готовую мебель. Главное при приобретении такой мебели, знать какие размеры подойдут именно вам, в прихожую или комнату.

Можно купить готовый шкаф, либо сделать на заказ.

Какая глубина шкафа купе для одежды (какая минимальная и максимальная)

Стоит в первую очередь подумать об оптимальной вместительности.

В первую очередь шкаф-купе должен быть вместительным.

Может быть глубина шкафа купе быть стандартная, ее рассчитывают на основе некоторых показателей, так как от этого будет зависеть наполнение хранящимися вещами.

Глубина шкафа зависит от нескольких критериев.

Критерии, по которым делают выбор:

• Местонахождение в различных помещениях: гардероб, прихожая, спальня, кабинет и др.
• Количество хранимых вещей: одежда, постель, обувь, бумаги и т.д.

Если отталкиваться от того, что средний показатель длины человеческой руки — 60 сантиметров, то максимальная глубина должна быть не больше 80 сантиметров.

Глубина не должна превышать 80 см.

Обратите внимание: углубляться только на 40 сантиметров нецелесообразно, 10 из них будет использовано направляющими для дверей.

Необходимо учитывать место для направляющих дверей.

Прихожие обычно оснащаются стандартной мебелью, глубиной не больше чем 50 сантиметров. При этом если это платяной шкаф, и размещение одежды предусмотрено на плечиках, идеальная углубленность будет — 60 см.

В прихожей глубину шкафа обычно делают не более 60 см.

Для хранения спальных принадлежностей и вещей стоит выбрать от 60 до 70 см. Но, если это детская будет достаточно пятидесяти.

Для хранения спальных принадлежностей достаточно глубины 70 см.

Стандартные его размеры (глубина, ширина, размеры дверей)

Нет стандарта, определенного законодательством или производителями. Но можно отталкиваться от среднего показателя габаритов:

• ширина — от 90 до 240 см;
• высота — 220-240 см;
• глубина — от 45 до 65 см;
• раздвижные двери — от 45 до 100 см.

Единого стандарта размеров шкафа не существует.

Но все очень индивидуально. Благодаря новым архитектурным проектам, которые предлагаются на рынке жилья, можно заказать гардероб с уникальными параметрами, именно для вашего дома.

Можно заказать шкаф с индивидуальными параметрами для вашей квартиры.

Расстояние между полками в шкафу

Оптимальное расстояние между стеллажами будет — от 35 до 40 см. Но, конечно, при желании его можно изменить.

Расстояние между полками можно подобрать индивидуально.

Полка должна служить для удобного наполнения вещами, в зависимости от того, какие предметы или одежда там хранятся, рассматривают варианты их параметров и расстояний между ними. Поэтому, какое будет расстояние между полками в вашем шкафу, решать именно вам.

Расстояние между полками должно быть оптимальным для хранения вещей.

Совет. Приобретая такую мебель, будущий пользователь должен понимать насколько она гармонично впишется в интерьер помещения. Насколько легко, сложно его будет встраивать. Для этого нужно правильно рассчитать ширину, ведь «купе» достаточно габаритный и подойдет далеко не каждому помещению.

Шкаф-купе должен гармонично вписываться в интерьер помещения.

Ширина шкафа купе

Если необходимо определить ширину будущей мебели, неважно это маленький шкафчик или объемный шкаф.

Ширина шкафа-купе зависит от размеров помещения.

Такую вещь стоит приобретать под конкретные замеры, иначе его будет невозможно правильно установить.
 

• В идеале минимальная ширина шкафа купе будет равняться 80 сантиметрам. Это наиболее правильный показатель, который учитывает минимальный размер дверцы у такой мебели — 40 см.
• Максимальную ширину должен рассчитывать будущий хозяин, ведь в теории ее можно сделать любой. За счет того, что такой предмет можно собрать из отдельных секций. Но для практического применения они производятся шириной не более 6 метров. Это напрямую связано со спецификой помещений, в которых собираются расположить приобретаемый товар.

В зависимости от того насколько глубокий должен быть шкаф, стоит измерить размеры будущего места установки и написать список с данными, по которому создавать шкаф-купе на заказ будет значительно проще.

Перед приобретением шкафа следует замерить помещение, в котором он будет стоять.

Стоит обратить внимание на наличие в месте установки розеток, отопительного оборудования, выключателей и т. п. Каким будет содержание полок, сколько нужно для него полочек, малое или большое расстояние от двери, зеркальная или обычная дверь.

Необходимо учесть многие параметры, которые могут повлиять на удобство пользования шкафом.

Пример: если вы мебель приобретаете для детской спальни, позаботьтесь о том, чтобы верхние полки были доступны для ребенка.

Ребенку должно быть легко достать до верхних полок.

За последние годы удобные, а главное очень практичные «купе» стали настоящим спасением для покупателей. Особенно, если в квартире много вещей и хочется пространства, шкаф–купе будет прекрасным решением для того, чтобы все разложить по полкам и освободить площадь помещения. А индивидуальный заказ и множество профессионалов, которые занимаются изготовлением такой мебели, помогут приобрести именно то, что будет целесообразно присутствующему интерьеру.

Видео: расчет оптимальной глубины для шкафа-купе

как подобрать по вашим параметрам?

Встроенный шкаф функциональный предмет любого интерьера. Заполнит квартиру небольшого размера, украсит элитное помещение. Внешний вид оформляется в любом стиле. Большой выбор стандартных моделей предлагают мебельные магазины. Индивидуальные модели изготавливаются производителями по заказу потребителя.

Шкаф-купе пользуется огромным спросом благодаря практичности, функциональности и привлекательному внешнему виду

Устройство устанавливается на выровненную поверхность

Следует с помощью рулетки замерить габариты комнаты

1. Перед вызовом замерщика определите принцип размещения одежды в шкафу.

   Держите каждый тип одежды отдельно, чтобы весь ассортимент был на виду

2. Отсортируйте вещи по группам, определив каждой группе, полки соответствующих габаритов. Определите, какие вещи удобнее класть на полки, какие необходимо упорядочить в выдвижных ящиках. Каждой вещи обозначьте место.

   Правильные размеры внутреннего наполнения шкафа-купе

3. Верхнюю одежду расположите в углу шкафа возле дверей, недалеко от полки заполненной головными уборами, перчатками, шарфами. Нижнюю часть шкафа заполните обувью.
4. Рассчитайте габариты отделений шкафа.

   Чтобы грамотно организовать внутреннее наполнение шкафа-купе, следует определиться, какие вещи и предметы будут там храниться

5. Определившись с планировкой, сделайте черновой набросок чертежа. После завершения проектирования вызывайте замерщика.

Расчет габаритных размеров шкафа-купе

Какой глубины должен быть шкаф?

Стандартные шкафы-купе на 60 и 45 см

Моделируя изделие, не забывайте о соблюдении стандартных параметров.

Глубина не может быть меньше шестидесяти пяти сантиметров. При меньшей углубленности сложно размещать вещи. Объем плечиков без одежды составляет пятьдесят два сантиметра. Плечики, занятые одеждой занимают шестьдесят пять сантиметров. Закрытие дверей должно происходить свободно без приложения усилий. Рассчитывая габариты, учитывайте толщину материала, используемого для производства мебели. Толстые стенки уменьшают объём устройства.

Чертеж большого шкафа-купе с глубиной 60 см

Какого размера можно сделать шкаф?

Примерные стандартные размеры для изготовления шкафов-купе

Встроенные шкафы производят разных габаритов. Длина устройства варьируется от 1,2 м. При меньшей длине не рекомендовано установление откатных дверей. Создание шкафа длиной менее 1,2 м, сопровождается обустройством распашных дверей.

Компактный шкаф можно поставить в небольшой прихожей или на балконе

Пределы границ корпусных систем созданных из ДСП ограничиваются величиной самих листов. Стандартный лист ДСП имеет габариты 2,8 м на 2,7м. Отдельные производители предлагают листы ДСП, имеющие высоту более 3,0 м.

Стандартная высота напрямую связана с высотой потолков квартиры

Глубина шкафов-купе в узкой прихожей

Шкаф небольшого размера отлично впишется в интерьер малогабаритной прихожей

Большинство квартир, имеют небольшие прихожие.

Небольшой участок невозможно заполнить не габаритной мебелью. Малую площадь заполняют приспособлениями минимальной глубины. Глубина устройства для маленького холла составляет не менее 0,35 м. Экономия пространства происходит за счет иного расположения вешалок. Плечики располагаются по длине заполняемого участка. Такие шкафы обладают меньшей вместимость, имеют несколько раздвижных дверей. Распашные системы на узкой территории неуместны. Мебель небольших прихожих обустраивают зеркальной поверхностью. Зеркала позволяют зрительно увеличить объем заполняемой площади.

Шкафы-купе с переменной глубиной: угловые и радиусные

Шкаф с переменной глубиной делится на зоны

Среди огромного выбора систем, особого внимания заслуживают угловые и радиусные шкафы. Модели значительно экономят площадь апартаментов. Угловые, радиусные устройства превосходно подойдут в прихожую, украсят собой спальню, гостиную. Благодаря волнообразной форме идеально подходят для детских комнат.

Прямые и волнообразные шкафы-купе для разных интерьеров и помещений

Выделяют следующие виды угловых шкафов:

• Прямоугольные – имеют форму прямоугольника, квадрата. Относится к стандартной классической мебели. Универсальное устройство, не отличающееся особой оригинальностью.

  Большой прямоугольный шкаф-купе с примером внутреннего наполнения

• Угловые – системы предназначены исключительно для заполнения угла квартиры. Заполнят любой угол комнаты. Задние стенки полностью копируют форму угла. Изделия могут обустраиваться распашными и раздвижными дверями. Встречаются варианты, сочетающие раздвижные системы и откатные механизмы.

  Угловой шкаф-купе с размерами и внутренним наполнением

• Вогнутые – образцы, значительно экономящие объем комнат, холлов, коридоров. Вогнутый фасад позволяет визуально моделировать зону заполнения. Варианты хорошо подходят для заполнения территорий ниш.

  Радиусный вогнутый шкаф-купе угловой-купе

• Выпуклые – модель имеющая радиус окружности. Выпуклые шкафы размещают в коридорах, прихожих, холлах. Приспособление не требует наличия ниши, устанавливается на любом участке стены. Все отделения модели хорошо доступны, удобны при эксплуатации.

  Радиусный шкаф-купе на три двери

• Волнообразные – комбинация вогнутых и выпуклых фасадов. Первые экземпляры появились сравнительно недавно. Отличаются замысловатой формой. Вносят в интерьер новизну, сочетая противоположные линии. Подходит для спален, гостиных, детских комнат.
• Обладая множеством преимуществ, радиусные системы имеют ряд недостатков. Характеризуются малой вместительностью. Изготовление требует дополнительных затрат труда, расхода материала, стоят значительно дороже своих прямоугольных аналогов. Требуют особо бережного отношения к откатной системе. Основа роликового механизма должна быть качественной. Впишутся не в каждый интерьер.

Размеры небольшого радиусного шкафа

Ширина шкафа-купе гардеробной

При моделировании встроенного шкафа огромное значение имеет правильный расчет габаритов дверного фасада.

Схема расположения дверей шкафа-купе

Ширина раздвижных дверей конструкции от двух метров должна составлять не менее шестидесяти пяти сантиметров. Нарушение указанного соотношения, приведет к сбою работы роликового механизма.

Расположение двух-, трех-, четырех- и пятидверных шкафов-купе

Сложно спроектировать ширину дверей узких устройств. Нужно помнить главное правило, соотношение высоты и ширины раздвижного механизма должно составлять 1⁄4.

При неправильном соотношении механизм будет неудобен в эксплуатации, плохо функционировать, часто ломаться.

Максимальная высота шкафов-купе

Высокий шкаф-купе глубиной 68 см в просторной прихожей

Максимальная высота системы ограничивается высотой меблируемого помещения. Нежелательно проектировать шкаф с высотой превышающей величину панелей ДСП. Стандартный размер плиты ДСП органичен 2,78 м. Встречаются плиты высотой до 3,2 м. Нераздельный фасад дверей, превышающий три метра устанавливать не целесообразно. Чем выше дверное полотно, тем сильнее нагрузка на раздвижной механизм дверей. Устройство будет тяжело открываться, роликовый механизм быстро выйдет из строя.

Шкаф-купе от стены до стены глубиной 70 см

Высота основной секции шкафа не может превышать 2,2 м. При необходимости модель можно снабдить дополнительной секцией с отдельными откатными дверями. В труднодоступной верхней части можно расположить полки с вещами сезонного пользования.

Моделируя высоту, учитывайте свободный простор меблируемой площади. Мебель, возвышающаяся до потолка, хорошо смотрится в небольших помещениях, с высотой потолка не более 2,8 м. В квартире с потолками более 3,0 м., шкаф предельного уровня смотрится излишне громоздко, визуально уменьшает заполняемую площадь.

Мебельная система, построенная из разных материалов, выглядит менее громоздко, имеет более стильный вид. Для оформления можно комбинировать, стекло, зеркала, дерево, стекло сатин, бамбук, использовать фотомолекулярную печать. Стекло сатин, фотомолекулярная печать комбинируется с любым материалом.

Моделируя составляющие части модели, следует вспомнить, обустроен ли дом грузовым лифтом, учесть общие габариты грузового лифта и величину проемов входных дверей. Учитывайте возможность поставки составляющих частей изделия.

Минимальные размеры углового шкафа

Угловой встроенный шкаф, наилучшее решение для заполнения пространства небольших областей. Изделие хорошо разместится в зауженной зоне квартиры и откорректирует неправильную форму комнаты.

Мебель нестандартной формы сложно приобрести в торговой сети в виде готового изделия. Нестандартный шкаф изготавливают под заказ у производителей мебели или мастерят своими руками.

При моделировании обращаем внимание на соблюдение стандартов глубины и ширины. Желание сэкономить квадратные метры иногда приводит к наличию в комнате шкафа с ограниченной функциональной возможностью.

Схема правильно оборудованной системы хранения в шкафу-купе

Глубина полки не может быть меньше двадцати пяти сантиметров. Такие полки не совсем удобны, но вполне функциональны. Полки меньшей величины не практичны для размещения стандартных вещей.

Глубина полки не должна превышать один метр, полки длиннее одного метра не всегда удобны в эксплуатации. Тяжело дотягиваться до нужных вещей. Дальние отсеки можно заполнять вещями не ежедневного пользования.

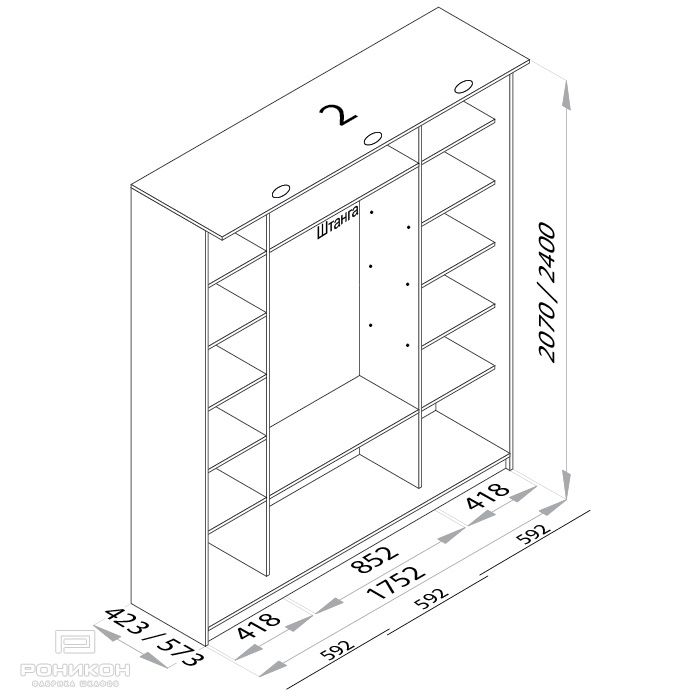

Внутренние размеры 2-х дверного шкафа-купе

Ширина изделия не должна быть менее одного метра. Откатной фасад при такой ширине должен быть в пределах сорока пяти сантиметров. Двери меньшой величины сделают конструкцию не удобной в эксплуатации.

Высота угловой модели не имеет строгих ограничений. Надо учесть, что модель до потолка, высотой более трех метров выгладит чересчур массивно. Передвигать дверь высокого шкафа тяжело, сложно, неудобно. Громоздкий вид конструкции может, испортить интерьер комнаты в целом.

Видео: Как рассчитать ШКАФ. БЫСТРО и ПРОСТО

его глубина, ширина, высота и наполнение

Шкаф-купе — особый вид корпусной мебели, который характеризуется наличием раздвижных дверей на направляющем профиле. За последние 10 лет эти предметы интерьера получили широкое распространение и заметно потеснили привычные всем классические шкафы с распашными дверьми.

Шкаф купе поможет Вам создать неповторимую гармонию и атмосферу уюта.

Благодаря своей универсальности и высокой функциональности они способны размещаться в любом удобном для владельца месте.

Преимущества купе очевидны. Они прекрасно экономят место, а для владельцев тесных квартир и небольших студий эта характеристика при покупке мебели крайне важна. Еще одна особенность заключается в том, что такие шкафы обычно изготовляют на заказ. Это позволяет сделать конструкцию, идеально подходящую по размерам квартиры и ее конфигурации.

Перед проектировкой и заказом оптимального шкафа купе, необходимо тщательно продумать его размеры.

Решите, для каких конкретных вещей вы планируете сделать шкаф купе.

Шкаф-купе и его особенности

Современные технологии производства позволяют изготовить шкаф практически любого нужного размера, поэтому особых ограничений нет.

Существуют минимальные показатели, которые обеспечивают удобство в эксплуатации.

1. Ширина шкафа купе.

Минимальным показателем считается отметка в 1,20 метра. Ширина оптимальна для устройства раздвижной двери. Если требуется меньший размер шкафа, есть смысл заменить двери на распашные. Максимальный показатель размеров корпусной мебели ограничивается размерами ДСП (2800*2070 мм).

Однако крупногабаритный шкаф можно совместить из 2-3 отдельных секций.

2. Высота шкафа купе.

Мебель можно сделать, как до потолка, так и несколько ниже. В квартирах и домах высота потолков варьируется в пределах 260-310 см. И в том, и в другом случае, купе можно заказать на всю высоту. При этом, в моделях высотой 310 см каркас шкафа будет изготовлен из деталей, состыкованных между собой.

Качественная резка плит обеспечит идеально ровный и гладкий край, благодаря чему стык будет практически незаметен.

3. Глубина шкафа.

Оптимальным показателем глубины считается отметка в 60-70 см. Глубже делать шкаф не имеет смысла. Но почему именно 70 см? Заказывая купе, следует учесть: 10 см глубины шкафа «съедают» сами раздвижные двери, поэтому в показатель полезной площади эти 10 см не входят.

В такой гардеробной легко поместятся штанги для плечиков шириной 40-48 см.

Большинство аксессуаров для гардеробной имеют размеры именно 50 см. Если помещение маленькое и нужно максимально выиграть пространство, то можно сделать конструкцию не такой глубокой. Минимум, которого следует придерживаться — 40 см. Полезной глубины в этом случае остается только 30 см.

Сюда можно установить выдвижные вешалки для одежды (их длина как раз 30 см).

4. Угловой встроенный шкаф купе.

Размеры модели корпусной мебели должны отвечать другим требованиям. Минимальный показатель каждой стороны угла – не менее 1,2 метра.

Шкаф с меньшими сторонами будет неудобен в использовании, а наполнение будет недостаточно емким.

Размеры дверей шкафа купе

Особых рекомендаций нет. Единственное, что может ограничить двери купе — размеры листа материала (ДСП). Однако и тут могут быть варианты решения. Например, выбор подходящего материала или применение сборной конструкции.

Здесь все зависит от ваших предпочтений, а также места расположения шкафа-купе.

Шкаф-купе с зеркалом — стильное решение, которое подойдет для любого интерьера.

Высота дверей шкафа купе

Если гардероб планируется делать до 2,8 метра в высоту, то особых проблем возникнуть не должно, показатель покрывается размерами листов материала.

Корпуса изготавливаются из ламинированной ДСП, в разных цветовых решениях.

В случаях, когда корпусная мебель выше, можно пойти 2-мя путями: использовать фальш-короб между полотном двери и потолком или соединить несколько участков двери купе горизонтальными разделителями.

Максимальная высота двери шкафа купе ограничивается лишь высотой потолка.

Ширина дверей шкафа купе

Этот показатель требует более тщательного рассмотрения во время проектирования. Максимальная ширина дверей шкафа купе ограничивается длиной направляющей системы (120 см). Стык двух систем для одной двери купе нежелателен, так как срок службы такого устройства крайне ограничен.

Индивидуальная планировка позволяет гармонично вписать шкаф-купе в интерьер.

Важнейшей деталью шкафа-купе являются раздвижные двери, которые должны быть изготовлены и установлены по всем правилам.

В целом, стандартных размеров не существует, при изготовлении дверей часто ориентируются на пожелания заказчика. За основу можно брать ширину дверей для межкомнатного проема (60-90 см). Следует учесть и количество секций в шкафу.

Установка одной раздвижной двери на несколько секций шкафа может привести к неудобству в эксплуатации.

Что касается толщины двери шкафа купе, то она будет изменяться в зависимости от толщины используемого материала.

На дверном полотне может также устанавливаться стекло или зеркало.

Наполнение гардероба: полки и штанги

От правильного расположения штанг и полок напрямую зависит удобство пользование раздвижных дверей и самим гардеробом. Рекомендованным расстоянием между полками принято считать показатель 25-35 см.

Для большого размера могут быть установлены от одной и более штанг, которые используются для развешивания одежды.

Штанга может быть для короткой одежды (блузки, пиджаки, юбки) и для длинной (пальто, плащи, платья).

Однако от этой цифры можно и нужно отступать для достижения наилучшего результата. Например, глубокий шкаф нуждается в том, чтобы расстояние между полками было несколько больше. Это позволит легко добираться до тех вещей, что лежат дальше.

Выбирая расположение элементов, стоит также подумать, кто из членов семьи будет ими пользоваться.

При планировании пространства для вещей подумайте, будут ли храниться в шкафу другие предметы, кроме одежды.

С другой стороны, лучше иметь несколько небольших полочек, чем одну вместительную. В этом случае хранить и систематизировать вещи будет гораздо легче, а на поиски нужной одежды уйдет лишь пара секунд.

Количество полок может варьироваться в зависимости от потребностей, располагаться они могут в любой части шкафа.

Что касается штанги для одежды, то ее расположение будет зависеть от нескольких параметров.

1. Если планируется сделать 1 штангу, то рекомендуется расположить ее в верхней части гардероба.


   Возможен вариант установки 2 штанг (для плечевой и поясной одежды).

2. Высоту штанги можно установить следующим способом: измерить самую длинную вещь в гардеробе и прибавить к этому показателю 5-10 см.


   Количество полок, секций и размеры мебели зависят от объема внутреннего пространства.

   ВИДЕО: Шкаф купе. Правильные размеры и расчет.

   Шкафы-купе в интерьере дома – 50 фото-идей:

Стандартные размеры кухонных шкафов: Kitchen Cabinet Depot

После того, как вы выбрали типы кухонных шкафов , которые вам нужны, следующим шагом будет определение их конфигурации в соответствии с планом этажа.

Количество и размеры шкафов, которые вам понадобятся на кухне, зависят от множества факторов. Самым важным будет расположение и соотношение между основными рабочими центрами на кухне. Сначала нужно разместить раковину, холодильник, плиту, духовки и микроволновую печь; их размещение определит, где можно разместить кухонные шкафы.

Все размеры кухонного шкафа должны быть дважды проверены на соответствие спецификациям производителя для выбранной вами техники. В противном случае существует опасность, что они не поместятся должным образом без серьезных корректировок во время установки или не поместятся вообще без заказа нового компонента кухонного шкафа.

Индивидуальные потребности в кухонных шкафах

Второе по важности — это степень уникальности вашего плана и ваших индивидуальных потребностей. Если ваш план не является очень необычным, вы, вероятно, сможете использовать различные конфигурации стандартных кухонных шкафов и полу-нестандартных кухонных шкафов, чтобы обеспечить эффективное и привлекательное хранение. Изготовленные на заказ кухонные шкафы, отличающиеся от стандартной ширины, высоты и глубины, необходимы только для уникальной установки или в которой столешницы и навесные шкафы стандартной высоты не могут удовлетворить потребности очень высокого или очень низкого повара или член семьи с ограниченными физическими возможностями.

Персональный вкус в кухонных шкафах

В-третьих, вы должны знать свой вкус. Вам нравятся открытые стеллажи в конце витрины? Вам нравится визуальный интерес серии кухонных шкафов разной глубины? Вы предпочитаете более элегантный вид со встроенной техникой? Вы предпочитаете выдвижные ящики для хранения кастрюль под варочной панелью? Вам нужны полки или выдвижные ящики за дверцами шкафа?

Стандартные кухонные шкафы спроектированы с учетом того, что они будут вмещать рабочие поверхности стандартной высоты и бытовую технику.Стандартная столешница имеет высоту 36 дюймов, что удобно для «среднего» человека и вмещает стандартные посудомоечные машины, духовку / варочную панель и уплотнители мусора. Конечно, можно нарисовать планы и установить приспособления для тех, кто предпочитает большую или меньшую высоту рабочей поверхности.

Типичные размеры кухонного шкафа

• Базовые шкафы — обычно глубиной 24 дюйма (также 12 дюймов, 15 дюймов, 18 дюймов) и высотой 34 1/2 дюйма (столешницы добавляют 1 1/2 дюйма, чтобы получить конечную высоту 36 дюймов).
• Верхние / навесные шкафы — в основном глубиной 12 дюймов (также 15, 18, 24 дюйма) и 12 дюймов, 15 дюймов, 18 дюймов, 24 дюйма, 30 дюймов (типовые), 36 дюймов, 42 дюйма в высоту.
• Комбинации, такие как размещение базовых шкафов спина к спине, чтобы образовать остров шириной 4 фута, также являются типичными.
• Некоторые шкафы глубиной 24 дюйма могут иметь дверцы как спереди, так и сзади для специальных применений.

Размеры картотеки | Standingdesktopper.com

Шкаф для папок — важнейшая часть мебели вашего офиса или рабочего места. Как правило, он характеризуется систематизированными ящиками, которые используются для хранения бумаг, файлов и различных документов. Хотя основное предназначение картотек — хранение документов; они также эффективно организуют и упрощают важные документы.

Типичный картотечный шкаф отличается тем, что корпус 18-го калибра используется из стали. Нижняя часть корпуса обычно закрыта, в то время как некоторые из них не имеют закрытого дна. Кроме того, компрессор, механизм, который перемещается вперед и назад для удержания вертикальных файлов в шкафу, также сделан из стали.

Для обеспечения долгого и стойкого покрытия используется специальный тип эпоксидной краски. Вся краска нанесена электростатическим методом, что обеспечивает долговечность отделки.

Некоторые картотеки имеют противопожарную защиту. Эти шкафы обычно более тяжелые по своей конструкции из-за особых герметичных камер. Эти камеры полностью заполнены вермикулитом — водопоглощающим глинистым минералом. Помимо вермикулита, внутри камер хранится несколько галлонов воды. Всякий раз, когда происходит пожар, вермикулит плавится и выделяется. Затем вода превращается в пар, что спасает документы от сгорания.

Шкафы для хранения документов обычно выпускаются трех основных типов:

1. Вертикальные картотеки
2. Боковые картотеки
3. Открытые картотеки полки

Вертикальные картотеки:

В этих картотеках количество ящиков варьируется от 2 до 5. Типичная высота каждого вертикального картотечного шкафа составляет 29 дюймов, 40 дюймов, 52 дюйма и 60 дюймов соответственно.Ящики специально предназначены для бумаги формата Letter и Legal.

Бумаги формата Letter имеют ширину 15 дюймов, а юридические — 18 ¼ дюймов. Общая глубина типичного вертикального картотечного шкафа составляет 28 ½ дюймов, а ящик вмещает до 27 дюймов файлов. В качестве альтернативы есть несколько неглубоких вертикальных шкафов для документов, глубина которых составляет всего 26 ½ дюйма, а глубина ящика — 23 ½ дюйма. Следовательно, перед покупкой нового вертикального картотеки важно учитывать ваши требования.

Боковые картотеки:

В боковых картотечных шкафах количество ящиков также составляет 2, 3, 4 и 5. При этом типичная высота каждого шкафа составляет 28 дюймов, 40 дюймов, от 50 до 53 дюймов и от 64 до 66 дюймов. По конструкции боковые картотеки больше их глубины.

Ширина боковых картотек варьируется от 30, 36, 38, 42 и 44 дюймов. При этом фактическое заполняющее пространство меньше фактической ширины с разницей в 2 ½ дюйма.Отличительной чертой боковых картотек является то, что их выдвижные ящики можно настраивать по-разному. Например, у вас есть свобода упорядочивать и упорядочивать свои папки так, как вы хотите. Вы можете сделать один ряд свисающих папок сзади наперед или два отдельных ряда напротив. Основным преимуществом таких шкафов является то, что каждый ящик может быть настроен для хранения страниц произвольного размера и распечаток.

Файлы открытого типа:

Шкафы с открытыми полками — это в основном простые полки, которые близко расположены на вертикальных опорах, обычно используемых для папок с концевыми вкладками. По сравнению с другими картотечными шкафами, файлы с открытой полкой дешевле. Хотя вкладки всех сохраненных файлов постоянно видны в файлах с открытой полкой. Хотя, чтобы помочь вам правильно индексировать файлы, вы можете использовать разные цветовые коды на вкладках.

Технические характеристики в разных странах

В США основным стандартом для измерения вертикальных картотек является BIFMA (Ассоциация производителей мебели для предприятий).Нормальный стандарт для BIFMA — X5.3 . В BIFMA раньше был отдельный стандарт для боковых картотек — X5.2 . Однако с годами стандарт на боковые шкафы был отменен. Требование к органу, выдающему стандарты, является обязательным, поскольку оно обеспечивает стабильность, надежность, долговечность и прочность шкафа, чтобы выдерживать нагрузки.

Администрация общих служб (GSA) также отвечает за поддержание стандартов для вертикальных и боковых стальных картотек.Управление использует A-A-3186 для вертикальных картотек, а A-A-3187 — для боковых картотек.

GSA определяет две разные категории картотек с точки зрения их грузоподъемности — средние и тяжелые. Он считает стандартные картотеки BIFMA средней категорией. Следовательно, усиленные картотеки, разрешенные GSA, имеют дополнительные улучшения производительности. GSA является уполномоченной стороной, ответственной за разработку стандартов хранения секретных и конфиденциальных материалов как для картотеки, так и для других типов защитных контейнеров.

В Соединенном Королевстве существуют две разные ассоциации, отвечающие за поддержание размеров и других параметров для оценки жесткости, безопасности, защиты и конструкции. Это BS 4438: 1969, и BS EN 14073-2: 2004 . Стандарты безопасности внимательно следят за стабильностью и долговечностью шкафа в различных положениях, включая: открытие всех ящиков с максимальным весом, проверку систем блокировки для последовательного открытия двух ящиков одновременно и угол наклона шкафа.Эти параметры определяют, безопасен ли шкаф для хранения документов в общественных местах. Закон о здоровье и безопасности на рабочем месте распространяется на любые несчастные случаи с сотрудниками, вызванные неисправностью оборудования на работе.

В других частях Европы наиболее часто используется стандарт EN 14073-2: 2004 . Этот гармонизированный стандарт широко принят и продвигается различными агентствами по стандартизации. Например, DIN в Германии.

Находясь в Австралии, все типы шкафов для документов должны соответствовать A S 5079 , последней версии ANSI BIFMA X5.2-1997.

Варианты картотеки

Различные фирмы за пределами США производят шкафы для документов, которые позволяют использовать бумагу формата A4 вместе с бумагой формата Letter. Таким образом, такие шкафы еще называют двойными картотеками. Эти шкафы имеют специальные выдвижные ящики, в которые легко поместятся две разные стойки для папок напротив.

В то время как в Европе есть много компаний, производящих картотечные шкафы, которые позволяют использовать только подвесные папки. Таким образом, в таких картотечных шкафах нет дна ящиков. Напротив, картотечные шкафы в США имеют специальные днища ящиков для сортировки различных материалов, хранящихся в них. Наконец, шкафы для документов в Соединенном Королевстве отличаются от шкафов в Соединенных Штатах, поскольку они имеют разную ширину направляющих, поддерживающих файлы подвески. Кстати, те, которые производятся в США, уже, а размеры в Великобритании шире.

Обычно основной целью каждого картотеки является эффективное хранение и систематизация документов.Еще один аспект их полезности — они защищают ваши важные документы от пыли, тепла, воды, света и, во многих случаях, огня. Любые шкафы, изготовленные в соответствии с выданными стандартами, будут достаточно хороши, чтобы противостоять ржавчине, падению, падению и ударам.

Обычно плотно упакованные ряды бумажных документов могут нести значительный вес. В нормальных условиях ящик для файлов формата Letter весит примерно от 260 до 310 фунтов или от 120 до 140 кг. Хотя любой шкаф для документов, изготовленный в соответствии с установленными стандартами, может легко справиться с этим стрессом.Кроме того, механизмы выдвижных ящиков должны работать в хорошем состоянии на протяжении всего срока службы шкафа. Это также относится к компрессору, отвечающему за надежное хранение бумажных документов. Точно так же ящики должны работать плавно и никогда не открываться непреднамеренно.

Обычная система тестирования включает реализацию определенных методов для мгновенного обхода всего срока службы картотеки. Технически сила, требуемая для открытия ящика, рассчитывается с использованием специальной шкалы пружин.В обычных условиях груз прикрепляется к двери, а затем открывается и закрывается примерно пятьдесят тысяч раз, что соответствует двадцатилетнему использованию.

Также важно понимать, что допуски и размеры картотеки играют важную роль в процессе производства шкафа. Кроме того, размеры картотеки одной компании могут незначительно отличаться от шкафа другой компании. Для решения подобных проблем картотеки изготавливаются в соответствии со стандартными размерами папок.Точно так же пространство ящика для хранения файлов и папок примерно на 1 см шире, чем у стандартной папки.

В частности, есть некоторые файловые шкафы, которые являются пожаробезопасными, что предотвращает защиту ваших конфиденциальных файлов от любых происшествий, связанных с возгоранием. Как правило, каждый огнестойкий картотечный шкаф будет иметь определенный рейтинг в соответствии с назначенным рейтинговым органом. Этот рейтинг обозначает температурный диапазон, в котором шкаф может противостоять огню. Как правило, в огнестойких шкафах температура 355 градусов по Фаренгейту или 177 градусов по Цельсию считается ниже температуры, при которой ваши документы останутся в безопасности.Кроме того, есть определенные шкафы, обеспечивающие часовую безопасность, которая защищает ваши документы как минимум в течение одного часа при температуре 1704 градусов по Фаренгейту или 927 градусов по Цельсию. Тем не менее, идеальная температура для хранения важных документов в картотеке составляет от 66 до 74 градусов по Фаренгейту или от 18 до 24 градусов по Цельсию. При этом относительная влажность должна составлять 50 процентов.

Самая большая разница, связанная с картотечными шкафами, наблюдается на компьютеризированных рабочих местах, где картотеки исчезли.Как и предполагалось в различных научно-фантастических фильмах конца 1960-х и 1970-х годов, безбумажные офисы стали реальностью. Напротив, согласно данным, собранным в обзоре 1990 года, было упомянуто, что 95 процентов всех офисных документов были бумагами.

Только в Соединенных Штатах ежеминутно создается более миллиона газет. Во многих сферах компьютеры и периферийные устройства заменили долгую бумажную работу. Таким образом, отпадает необходимость в составлении бумажных документов.

В этой статье обсуждались различные технические аспекты картотеки.В основном, картотечные шкафы обеспечивают эффективную организацию ваших папок с файлами, а также защиту от пыли, воды и т. Д. Однако есть определенные предпосылки для выбора конкретного шкафа. Основная ошибка в суждении может быть вызвана неэффективной оценкой вашего рабочего места.

Важно различать разные типы картотек и преимущества каждого типа. Покупайте только определенный вид, если знаете, что он легко впишется в ваш офис или рабочее место.Некоторым людям могут потребоваться боковые картотеки, в то время как другие выберут вертикальные картотеки.

По сути, боковые шкафы для папок шире, но неглубокие по своей природе, и подходят для хранения файлов большой емкости. Из-за своей неглубокой конструкции они подходят для размещения на пешеходных дорожках или в местах, где пространство является ограничивающим фактором. И наоборот, вертикальные картотеки имеют глубокие ящики, в которых хранится меньше документов, но они подходят для повседневного использования. Они также занимают меньше места, но их ящики глубокие и требуют достаточного пространства для полного открытия.Важно учитывать такие факторы, прежде чем принимать окончательное решение о покупке. Эти соображения также зависят от типа файлов, количества файлов и их доступности в офисе. Нет смысла покупать картотечный шкаф, если он сильно не подходит для вашего офиса.

Например, стандартные картотеки BIFMA относятся к категории средних. Шкафы для документов повышенной прочности разрешены только GSA. Такие шкафы имеют дополнительные улучшения производительности, но занимают гораздо больше места, чем любой другой тип картотеки.

Размеры также позволяют пользователю понять и проверить ящики, открываются ли они на максимальный уровень или нет. Точно так же по размерам мы можем легко оценить, поместится ли конкретный документ внутри ящика или нет.

Далее, в этой статье обсуждаются различные размеры, спецификации и отдельные стандарты, применимые в разных частях мира. Этот раздел информирует нас о спецификациях, установленных правительствами разных стран в разных странах.Эти рекомендации считаются необходимой проверкой качества каждого документа.

В статье также обсуждаются отличительные особенности некоторых шкафов для документов, в том числе и огнестойких. Эти шкафы полезны, если есть риск возникновения пожара.

appd8800.mif

% PDF-1.4 % 1 0 obj > endobj 8 0 объект > endobj 2 0 obj > endobj 3 0 obj > ручей Acrobat Distiller 7.0 (Windows) 2007-09-23T22: 18: 57ZFrameMaker 7.22007-09-23T22: 18: 57Zapplication / pdf

appd8800.mif

ccimr_migadm.gen

uuid: 65f94b53-96d5-43b3-b4c5-dfc415505485uuid: 3c6eb5c9-070f-4db5-94f0-fe7d27d734fb конечный поток endobj 4 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект 3510 endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > ручей HVM6WH «Wnn @ Q = (ZV + K $ gc Dopao {0DÙ7of + HT j E% xW ~ bAG & `wq $ Y» 3?! 3_rGKvċ͙F8iV61 = u4w ^ 䫧? ÇaQ # «& # ʡy D ~ ߽ {] dCPB # 3E_> EV7Wŧ [ǾW «˽mMz О {~ АВ. б) c̷2w6D wPNYvV’a_y] T (: K9> s ## khpiƜ_

Размеры стойки 42U, размер шкафа и характеристики

Промышленный стандарт для центров обработки данных…

Универсальная серверная стойка 42U совместима с широким спектром серверов и монтируемого в стойку сетевого оборудования, включая продукты Dell, HP, Austin Hughes, IBM, Kendall Howard, Great Lakes, Martin Enclosures, Chatsworth и APC. Стойка 42U полностью настраивается и может выдерживать даже самые тяжелые нагрузки — до 3000 фунтов!

---

Универсальная серверная стойка 42U

Настраиваемая стойка 42U сконфигурирована так, чтобы быть совместимой практически со всем оборудованием производителей серверов.Стойки 42U имеют симметричную раму, позволяющую объединять шкафы в ряд, экономя пространство, в том числе бок о бок, один перед другим, в углу, в U- или T-образной компоновке, и все это без необходимости в дорогостоящей промежуточной раме. . 16-кратная конструкция рамы позволяет использовать встроенный канал над стыком на горизонтальной секции рамы, что предотвращает скопление жидкости на прокладке и попадание жидкости в дверь или боковую панель при открытии. В рамной системе предусмотрено несколько внутренних поверхностей и точек для крепления оборудования и аксессуаров.Верхняя панель стойки 42U крепится стандартными рым-болтами. Если вам нужна верхняя панель для ввода кабеля или для вентиляции, ее можно быстро заменить, ослабив 4 винта. Эта устойчивая статическая конструкция позволяет использовать охлаждающие устройства, устанавливаемые на крыше. Встроенная губка для защиты от воды и пыли защищает конфигурацию крыши с прокладкой.

Дверная система 42U Rack включает четырехточечную систему запирания. Дверь легко поворачивается, поэтому ее можно поворачивать как слева, так и справа. Боковые панели можно привинтить, зафиксировать на месте или откинуть на петлях для обеспечения доступа к боковой двери.

Универсальная стойка 42U — задние раздельные двери

Характеристики универсальной стойки 42U

• Современный, элегантный внешний вид, прочная рама
• Совместимость оборудования разных производителей
• Полная линейка аксессуаров и семейство размеров и стилей

Размеры универсальной стойки 42U

• Ширина: Стандартные 19-дюймовые направляющие стойки EIA
• Внешняя ширина: 23,6 ″ — 600 мм
• Высота: 78. 74 ″ — 2000 мм — Стойки: 42U
• Глубина: 39,37 дюйма и 41,34 дюйма
• Доступны стеллажи других размеров

Универсальные аксессуары для стойки 42U

• Боковины, раздельные задние двери
• Монтажные комплекты, полки без инструментов, ролики, комплекты для крепления на болтах, кабельная разводка
• Разветвители питания — вертикальные или устанавливаемые в стойку, система контроля корпуса
• Заглушки без инструментов, вентиляторы

---

Стойка APC 42U — Размеры и характеристики:

Максимальная внешняя Высота	Внешняя Ширина	Внешняя глубина	Статическая масса Грузоподъемность	серии	Модель
78.39 дюймов (1991 мм)	23,62 дюйма (600 мм)	42,13 дюйма (1070 мм)	3000 фунтов (1363 кг)	NetShelter SX	AR3100SP1
78,39 дюйма (1991 мм)	23,62 дюйма (600 мм)	42,13 дюйма (1070 мм)	3000 фунтов (1363 кг)	NetShelter SX	AR3100
78,39 дюйма (1991 мм)	29,53 дюйма (750 мм)	42. 13 дюймов (1070 мм)	3000 фунтов (1363 кг)	NetShelter SX	AR3150
78,39 дюйма (1991 мм)	23,62 дюйма (600 мм)	47,24 дюйма (1200 мм)	3000 фунтов (1363 кг)	NetShelter SX	AR3300
78,39 дюйма (1991 мм)	29,53 дюйма (750 мм)	47,24 дюйма (1200 мм)	3000 фунтов (1363 кг)	NetShelter SX	AR3350

Стойка Chatsworth 42U — Размеры и технические характеристики:

Максимальная внешняя высота	Внешняя ширина	Внешняя глубина	Статическая грузоподъемность	серии	Модель
79.30 дюймов (2013 мм)	23,60 дюйма (600 мм) 29,50 дюйма (750 мм) 31,50 дюйма (800 мм)	32,70 дюйма (831 мм) 40,30 дюйма (1024 мм) 42,30 дюйма (1074 мм) 48,40 дюйма (1229 мм)	3000 фунтов (1360 кг)	GlobalFrame	GF-1xxxx
82,50 дюйма (2096 мм)	23,60 дюйма (600 мм) 27,50 дюйма (700 мм) 31,50 дюйма (800 мм)	31. От 50 дюймов (800 мм) до 47,20 дюйма (1200 мм) дюйма с шагом 0,98 дюйма (25 мм)	2000 фунтов (907 кг)	TeraFrame Серия F	FCxx-xxxx-xxx
82,50 дюйма (2096 мм)	23,60 дюйма (600 мм)	42,30 дюйма (1075 мм) 47,20 дюйма (1200 мм)	3000 фунтов (1360 кг)	TeraFrame HD-серия	FHD-Cxx-xxxx-xxx
78.30 дюймов (1989 мм)	31,50 дюйма (800 мм)	От 41,20 дюйма (1047 мм) до 51,10 дюйма (1297 мм) дюйма (0,98 дюйма) с шагом 25 мм (0,98 дюйма)	2500 фунтов (1134 кг)	TeraFrame Серия N	NCxx-xxxx-xxx
81,70 дюйма (2075 мм)	27,32 дюйма (694 мм) 31,32 дюйма (796 мм)	27,62 дюйма (702 мм) 33,62 дюйма (854 мм) 39,62 дюйма (1006 мм) 42. 62 дюйма (1083 мм)	2000 фунтов (907 кг)	MegaFrame Серия M	Mx1xx-xxx
82,30 дюйма (2090 мм)	24,00 дюйма (610 мм) 27,3 дюйма (693 мм)	27,00 дюйма (690 мм) 34,40 дюйма (874 мм) 40,40 дюйма (026 мм) 43,40 дюйма (1102 мм) 48,40 дюйма (1229 мм)	2000 фунтов (907 кг)	SteellFrame Серия T	Tx1xx-xxx

Стойка Great Lakes 41U — Размеры и технические характеристики:

Максимальная внешняя высота	Внешняя ширина	Внешняя глубина	Статическая грузоподъемность	серии	Модель
80.00 дюймов (2032 мм)	24,00 дюйма (609 мм)	43,01 дюйма (1092 мм)	2000 фунтов (908 кг)	Серверные шкафы ES	GL780ES-2442
80,00 дюймов (2032 мм)	30,00 дюймов (762 мм)	43,01 дюйма (1092 мм)	2000 фунтов (908 кг)	Серверные шкафы ES	GL780ES-3042

Стойка HP 42U — Размеры и характеристики:

Максимальная внешняя высота	Внешняя ширина	Внешняя глубина	Статическая грузоподъемность	серии	Модель
78. 89 дюймов (2004 мм)	24,00 дюйма (609 мм)	39,61 дюйма (1008 мм)	3000 фунтов (1363 кг)	10000 G2	10642 G2
79,00 дюймов (2007 мм)	24,00 дюйма (609 мм)	48,75 дюйма (1238 мм)	3000 фунтов (1363 кг)	10000	10642 (глубина 1200 мм)
78,70 дюйма (1999 мм)	31,50 дюйма (800 мм)	39.61 дюйм (1008 мм)	2000 фунтов (908 кг)	10000 G2	10842 G2

Стойка IBM 42U — Размеры и характеристики:

Максимальная внешняя высота	Внешняя ширина	Внешняя глубина	Статическая грузоподъемность	серии	Модель
78,70 дюйма (2000 мм)	23,80 дюйма (605 мм)	39,40 дюйма (1000 мм)	2403 фунта (1090 кг)	S2	93074RX
78. 70 дюймов (2000 мм)	23,80 дюйма (605 мм)	39,40 дюйма (1000 мм)	2407 фунтов (1092 кг)	S2	99564RX
78,70 дюйма (2000 мм)	23,80 дюйма (605 мм)	47,20 дюйма (1200 мм)	2100 фунтов (953 кг)	Система X	9361-4PX / 9360-4PX
79,50 дюйма (2020 мм)	25,50 дюйма (648 мм)	43.50 дюймов (1105 мм)	2586 фунтов (1173 кг)	Предприятие	93084PX

Стойка Kendall Howard 42U — Размеры и характеристики:

Максимальная внешняя высота	Внешняя ширина	Внешняя глубина	Статическая грузоподъемность	серии	Модель
80,50 дюйма (2045 мм)	23,50 дюйма (597 мм)	37.75 дюймов (959 мм)	1300 фунтов (590 кг)	3100	3100-3-001-42
80,50 дюйма (2045 мм)	23,50 дюйма (597 мм)	37,75 дюйма (959 мм)	1300 фунтов (590 кг)	3110	3110-3-001-42
80,50 дюйма (2045 мм)	31,50 дюйма (800 мм)	38,00 дюйма (965 мм)	1300 фунтов (590 кг)	3120	3120-3-001-42

Стойка Liebert 42U — размеры и характеристики:

Максимальная внешняя высота	Внешняя ширина	Внешняя глубина	Статическая грузоподъемность	серии	Модель
78.74 дюйма (2000 мм)	23,62 дюйма (600 мм)	43,30 дюйма (1100 мм)	незарегистрированный	Knurr DCM	D4224442 со сторонами
78,74 дюйма (2000 мм)	23,30 дюйма (591 мм)	43,30 дюйма (1100 мм)	незарегистрированный	Knurr DCM	D4224440 без боковых сторон
78,74 дюйма (2000 мм)	31,50 дюйма (800 мм)	43.30 дюймов (1100 мм)	незарегистрированный	Knurr DCM	D4232442 сбоку
78,74 дюйма (2000 мм)	31,10 дюйма (791 мм)	43,30 дюйма (1100 мм)	незарегистрированный	Knurr DCM	D4232440 без сторон

Стойка Rittal 42U — Размеры и характеристики:

Максимальная внешняя высота	Внешняя ширина	Внешняя глубина	Статическая грузоподъемность	серии	Модель
78.74 дюйма (2000 мм)	23,62 дюйма (600 мм)	31,50 дюйма (800 мм)	3200 фунтов (1451 кг)	ТС8	9969863
78,74 дюйма (2000 мм)	31,50 дюйма (800 мм)	31,50 дюйма (800 мм)	3200 фунтов (1451 кг)	ТС8	9969865
78,74 дюйма (2000 мм)	23,62 дюйма (600 мм)	39.37 дюймов (1000 мм)	3200 фунтов (1452 кг)	ТС8	9969833
78,74 дюйма (2000 мм)	27,56 дюйма (700 мм)	39,37 дюйма (1000 мм)	3200 фунтов (1452 кг)	ТС8	9969835
78,74 дюйма (2000 мм)	23,62 дюйма (600 мм)	41,34 дюйма (1050 мм)	3200 фунтов (1452 кг)	ТС8	9969847
78.74 дюйма (2000 мм)	27,56 дюйма (700 мм)	41,34 дюйма (1050 мм)	3200 фунтов (1452 кг)	ТС8	9969849

Стойка 42U, совместимая с SUN — Размеры и характеристики:

Максимальная внешняя высота	Внешняя ширина	Внешняя глубина	Статическая грузоподъемность	Производитель	серии
78.74 дюйма (2000 мм)	23,62 дюйма (600 мм) 27,56 дюйма (700 мм) 31,50 дюйма (800 мм)	31,50 дюйма (800 мм) 29,37 (1000 мм) 41,34 (1050 мм)	3200 фунтов (1451 кг)	Rittal	ТС8
79,30 дюйма (2013 мм)	23,60 дюйма (600 мм) 29,50 дюйма (750 мм) 31,50 дюйма (800 мм)	32,70 дюйма (831 мм) 40,30 дюйма (1024 мм) 42,30 дюйма (1074 мм) 48,40 дюйма (1229 мм)	3000 фунтов (1360 кг)	Чатсуорт	GlobalFrame
80,00 дюймов (2032 мм)	24,00 дюйма (609 мм) 30,00 дюйма (762 мм)	43,01 дюйма (1092 мм)	2000 фунтов (908 кг)	Великие озера	Серверные шкафы ES

Самый разумный способ купить новую серверную стойку — это использовать категории на Server Racks Online.

NEC Projector UM351W ​​/ UM301W / UM361X / UM301X: Линейка проекторов

Меньшее количество теней и бликов дает больше возможностей для взаимодействия с аудиторией.

Серия UM обеспечивает высокую производительность и гибкость благодаря широкому спектру расширенных функций без ущерба для качества.

NP-UM351W ​​	3500 люмен	WXGA	5,6 кг
NP-UM301W	3000 люмен	WXGA	5,5 кг
NP-UM361X	3600 люмен	XGA	5.6 кг
NP-UM301X	3000 люмен	XGA	5,5 кг

Функции и особенности

Экосертификат TCO *

* UM301W / UM301X

Сертификат

TCO позволяет легко выбрать проектор, который обеспечивает наилучшее качество изображения для ваших нужд и в то же время оказывает минимальное воздействие на окружающую среду.
Новое измерение, называемое «Размер изображения TCO», определяет максимальный проецируемый размер для превосходного качества изображения.

Для получения дополнительной информации о проекторах, сертифицированных TCO: http://tcodevelopment.com/

Ультракороткофокусная проекция, оптимальная для классных комнат и конференц-залов

Благодаря ультракороткофокусному объективу UM351W ​​/ UM301W может проецировать большой экран в 100 дюймов на расстояние всего 77.6 см (расстояние от экрана проектора до экрана 43,2 см). Тени не образуются легко, даже когда кто-то стоит перед проектором, что делает его подходящим для классных комнат, небольших конференц-залов, витрин и многих других мест, если он установлен на стене или потолке.

Световой поток 3600 люмен * 1, самый высокий в своей категории

Обеспечивает четкое изображение даже в ярко освещенных помещениях благодаря световому потоку 3600 люмен, лучшему показателю в своей категории.

• * 1: Когда в UM361X выбран выключенный режим ECO

Динамик мощностью 20 Вт помогает эффективно использовать микрофон

Встроенный монофонический динамик с выходной мощностью 20 Вт обеспечивает отличный звук даже в классах и конференц-залах. Этот проектор также оснащен входом для микрофона, что позволяет проецировать ваш голос через внутренний динамик.

Дополнительное интерактивное решение

Этот интерактивный блок предоставляет проектору широкие возможности рисования и позволяет проецировать символы и рисунки на экран во время презентации, которую затем можно сохранить на вашем компьютере. Это устройство можно закрепить на корпусе проектора, а это значит, что его можно использовать не только, когда проектор установлен на стене, но также и на столе.Это также может уменьшить тени и / или блики на изображении для аудитории.

Настольный выступ

Для уникальных приложений возможно проецирование изображений на стол, пол или потолок.

С дополнительным настольным проекционным блоком NP01TK

Функция коррекции подушечки пальцев

Коррекция подушкообразной деформации доступна для изогнутых досок.

Крышка кабеля аксессуаров

Разъемы расположены на стороне экрана проектора и защищены крышкой для кабелей и содержатся в чистоте.

Подключайтесь с широким выбором входов и выходов

Функция отображения USB

С помощью имеющегося в продаже кабеля USB (совместимого с USB 2.0) для подключения компьютера к проектору позволяет отправлять изображение и звук с экрана компьютера на проектор без использования традиционных компьютерных кабелей.

(USB-кабель в комплект не входит)

USB-просмотрщик

Проекторы этой серии могут стать отличным решением, если вы предпочитаете оставить портативный компьютер для презентации. Просто поместите файл на USB-накопитель и подключите его к USB-порту проектора. Это позволяет отображать изображения, сохраненные в формате JPEG с дополнительного USB-накопителя.

Двойные входы HDMI и MHL

Среди широкого выбора входов есть два входа HDMI с HDCP для подключения к источникам высокой четкости, таким как проигрыватели Blu-ray, кабельные приставки, спутниковые ресиверы и персональные компьютеры. Один из них поддерживает MHL (Mobile High-Definition Link) для проецирования видео и фотографий на подключенный смартфон или планшет.

Регулируемый аудиовыход

Эта функция позволяет использовать пульт дистанционного управления для регулировки громкости внешних динамиков с автономным питанием, подключенных к проектору.

Расширенные сетевые возможности

Функция многоэкранного проецирования *

Функция многоэкранного проецирования позволяет вам совместно использовать экраны с нескольких устройств на различных дисплеях с разделенным экраном. Отображение информации с 16 ПК, планшетных ПК, смартфонов и других устройств, подключенных к сети, на многоэкранном дисплее с 16 экранами.Легко делитесь экранами и информацией независимо от устройства или операционной системы.

* Требуется дополнительный модуль беспроводной локальной сети для беспроводного подключения. На ПК требуется установка программного обеспечения Image Express Utility Lite на прилагаемый компакт-диск. Для смартфонов и планшетов необходимо загрузить и установить программу Wireless Image Utility.

Администратор NaViSet 2

Это программное обеспечение представляет собой комплексное решение для удаленной поддержки, которое запускается из центра и обеспечивает функции мониторинга, управления активами и контроля для большинства устройств отображения NEC и компьютеров Windows.Он идеально подходит для установки с несколькими устройствами в более крупных инфраструктурах.

Виртуальный удаленный инструмент

Служебная программа Virtual Remote Tool, входящая в комплект поставки проектора NEC CD-ROM, может отображать Virtual Remote (или панель инструментов) на экране вашего компьютера. Это позволяет вам включать или выключать питание проектора и выбирать сигналы с кабеля дисплея компьютера (VGA), последовательного кабеля или подключения к локальной сети.

Другие сетевые возможности

• Простая точка доступа
• PC Control Utility 4.0 для Windows
• PC Control Utility 5.0 для Mac
• CRESTRON ROOMVIEW ™ с аварийной функцией
• МАЯК AMX
• HTTP-сервер
• PJLink

Другие полезные функции и возможности

• Оснащен высокопроизводительным фильтром для обеспечения превосходной защиты от пыли
• Автоматическое включение через входные разъемы HDMI 1, HDMI 2 и КОМПЬЮТЕР при обнаружении сигнала с компьютера
• Таймер сна можно установить для автоматического выключения проектора через заданное время обратного отсчета
• Управление питанием автоматически выключает проектор, если входящий сигнал не обнаружен ни на одном из входов
• Отсутствие сигнала для удобного подключения кабелей
• Интуитивно понятная настройка и управление по принципу Plug and Play
• Геометрическая коррекция на базе ПК и функция 3D Reform ™
• Включает пульт дистанционного управления с функцией регистрации идентификатора управления, который позволяет управлять несколькими проекторами с одного пульта.
• Коррекция цвета стены для ярких изображений даже без экрана
• Моделирование DICOM
• Защитная планка / Кенсингтонский замок / Блокировка панели управления и блокировка паролем
• Низкое энергопотребление (0.4 Вт в режиме ожидания 240 В переменного тока) снижает затраты на электроэнергию
• Углеродный счетчик позволяет вам проверить количество CO2, которое вы уменьшили с помощью режима ECO

Клеммы

Технические характеристики

Мир терменвокса — Значения компонентов терменвокса RCA и размеры корпуса

Введение

Спасибо Дэвиду Кину и Audities Foundation в Калгари, Канада, за предоставленную мне возможность восстановить оригинальный терменвокс RCA AR-1264 и провести эти измерения, а также Артуру Харрисону за его схемы.Также спасибо Джеффри Спарксу за подготовку чертежей шкафа и предоставление ценной проверки измерений. Его усилия по подготовке и проверке чертежей значительно увеличили их ценность. Также благодарим Эндрю Барона за дополнительные проверки и измерения и Роберта Слэгла за доступ к его прибору. Схемы и рисунки доступны для печати с разрешением 300 dpi на бумаге размером 8 1/2 на 11 дюймов, как указано в приложении.

В процессе реставрации я измерил все параметры компонентов и размеры катушек, а также измерил шкаф и сделал эскизы деталей конструкции.Только что исследовав и сконструировав электронику реплики RCA Theremin, я знал, какие значения и размеры были недоступны и необходимы для воспроизведения электроники прибора и корпуса. В следующей таблице показаны критические значения, необходимые для дублирования электронной части прибора.

Измерения, проведенные на терменвоксе RCA
Катушки, трансформаторы и различные компоненты
Марк МакКаун
2006
Конденсатор серии Конденсатор серии

Объемная антенная катушка, T3
Клемма
1-2	R = 249 Ом	л = 13.4 мГн (в) л = 11,4 мГн (м)	Число витков = 586 Сечение провода 36
	Диаметр = 3,0 дюйма	L = 4,40 дюйма	2200 пФ
3-4	R = 0,4 Ом	л = 8.9 мГн (в)	Число витков = 8 Сечение провода 22
	Диаметр = 3,0 дюйма	L = 0,262 дюйма
Катушка антенны шага, T9
1-2	R = 597 Ом	л = 36.9 мГн (в) л = 30,0 мГн (м)	Число витков = 1390 Сечение провода 36
	Диаметр = 3,0 дюйма	L = 10,43 дюйма	2200 пФ
Змеевик
3-4	R = 96 Ом	l = 20 м водн. l = 11,4 м водн. (М)
	Диаметр = 0,963 дюйма	L = 0,363 дюйма	I.D. 0,550 дюйм
Осциллятор объема, T2
1-2	Диаметр = 1.5 в	L = 1,380 дюйма	Число витков = 42, размер провода 20
	Параллельный конденсатор 135 пФ переменная
3-4	Диаметр = 1,5 дюйма	L = 1,380 дюйма	Число витков = 42, размер провода 20
	Параллельный конденсатор 500 пФ, подстроечный 100 пФ
Осциллятор высоты тона, T6
1-2	Диаметр = 1,5 дюйма	L = 1.300 из	Число витков = 76, размер провода 26
	Параллельный конденсатор 55 пФ переменная
3-4	Диаметр = 1,5 дюйма	L = 1,300 дюйма	Число витков = 76, размер провода 26
	Параллельный конденсатор 1000 пФ, подстроечный резистор 30 пФ (Измерено 30 пФ, но, возможно, должно быть 100 пФ).
Генератор переменного шага, T8
1-2	Диаметр = 1.5 в	L = 1,300 дюйма	Число витков = 76, размер провода 26
3-4	Диаметр = 1,5 дюйма	L = 1,300 дюйма	Число витков = 76, размер провода 26
	Параллельный конденсатор 1000 пФ, подстроечный резистор 100 пФ

Первый аудиопреобразователь, T7
Первичное R = 1085 Ом	Вторичный R = 5,4 кОм	RCA Номер детали GW-42 EE
Второй звуковой трансформатор, T4
Первичное R = 973 Ом	Вторичный R = 5.06 кОм	RCA Номер детали GW-42 EM
RCA 106 Динамик
Вход R = 473 Ом

Напряжение накала для трубки 120, измеренное через T3, клеммы 3 и 4.
Все имеют изменение от минимального до максимального на 1 вольт:
Без нагрузки 120 трубка1 МОм	2,5 В максимум 1 В максимум 2 В максимум

Примечания:

1. Номера клемм относятся к схеме терменвокса RCA, выполненной Артуром Харрисоном, версия 3-4-04.Мои клеммы 3 и 4 на T2, T6 и T8 перевернуты по сравнению с оригиналом.
2. Все размеры проводов указаны для проводов с хлопковым покрытием (куб. См), а не для эмалированных. Пример: № 38cc = диаметр эмали № 34.
3. (c) — расчетное значение, (m) — измеренное значение.
4. Значения в омах представляют собой сопротивления постоянному току, а не импедансы.
5. Это черновик документа, и я не несу ответственности за ошибки. Никто не совершенен. Этот документ предназначен только для информации и имеет историческую ценность. Производители обычно меняют спецификации и методы во время производства или используют компоненты под рукой, и один прибор может отличаться от другого.
6. Если вы обнаружите ошибки или различия в измеренных вами значениях, сообщите мне.
7. Авторские права © Mark McKeown, 2005. Эти данные можно использовать, но, пожалуйста, отдайте мне должное. Это был большой объем работы и уникальная возможность провести эти измерения.

Некоторые детали конструкции змеевика доступны на веб-сайте Артура Харрисона, поэтому я не буду их здесь обсуждать, но предлагаю вам использовать точные размеры, которые я показываю в таблице. Измененные версии его схем включены ниже в качестве справки.Маркировка его компонентов используется в этой статье.

Электроника

Все электронные измерения проводились с помощью цифрового мультиметра и импедансного моста Heathkit IB-3128. Большинство доступных значений компонентов и измерений были правильными, но не все. Я попытался согласовать любые различия и использовать правильные значения в своей таблице.

Источник питания

(рисунок 1) — резисторы R4, 5, 7 и 8 были измерены на 14 Ом. Остальные известные данные верны. Источник питания, используемый RCA в терменвоксе, идентичен источнику питания, который использовался в радио RCA Radiola 60, который производился в то же время.Единственное отличие состоит в том, что клеммы 3 и 4 и клеммы 6 и 7 закорочены вместе, снимая одно выходное напряжение и заземляя другую клемму.

Рисунок 1. Схема источника питания Основное шасси

(рис. 2) — До сих пор не было доступно никаких физических измерений для катушки объемного генератора (T2) или значения параллельного подстроечного конденсатора (C11) или конденсатора (C12). Концентрирующая катушка, расположенная в основании катушки шага (T9), как сообщается, была 20 мГн, но я измерил ее на 11.4 мГн. Я использовал 20 мГн в построенной мной реплике, и она работала хорошо. Диапазон высоты тона реплики был намного больше, чем у оригинального RCA Theremin, возможно, из-за этой катушки большего значения. Я перевернул катушку в RCA, чтобы увидеть, уменьшился ли диапазон высоты звука, как указано в служебных примечаниях RCA Theremin, и действительно произошло значительное уменьшение диапазона. Подстроечный конденсатор (C18), подключенный параллельно катушке с фиксированным шагом (T6), измеряется как 30 пФ, но, вероятно, должен быть 100 пФ. Может быть проблема с измеренным мной.У конденсатора был достаточный диапазон для правильной настройки. Резистор между сеткой генератора переменного шага (V1) и экранной сеткой смесителя (V2) показан на схеме как 10 000 Ом, но я измерил его как 15 000 Ом. Это, вероятно, не имеет большого значения, но его можно было отрегулировать на заводе, чтобы изменить тембр инструмента. Резистор на 15000 Ом работал хорошо.

Рисунок 2. Схема терменвокса

Эндрю Барон сообщает мне, что тембр инструмента можно «настроить», изменив генератор высоты тона и микшерные трубки, чтобы получить комбинацию, которая лучше всего звучит для слушателя.

Трубки для терменвокса RCA по-прежнему доступны у множества поставщиков старинных трубок, хотя некоторые из них дороги и становятся дефицитными. Лампа O1A может быть заменена последней лампой аудиоусилителя UX-171A (V7). В качестве генератора громкости (V6) должен использоваться UX-171A. Лампа 31 может быть напрямую заменена довольно редкой трубкой регулятора громкости 120 (V5), или адаптер для миниатюрной трубки 3Q4 может быть сконструирован из старого 4-контактного разъема, хотя время отклика может быть другим.

Шкаф

16 чертежей, перечисленных в приложении, предназначены для предоставления достаточно информации для изготовления дубликатов шкафов или для точного ремонта. На следующих рисунках 3–6 показаны типовые чертежи, состоящие из обложки, индекса и двух строительных чертежей. Полный набор из 16 рисунков можно загрузить, как показано в приложении, и они предназначены для печати с разрешением 300 dpi или более на бумаге размером 8 1/2 на 11 дюймов для надлежащей разборчивости и масштаба.

Рисунок 3.Рисунок 1. Крышка	Рисунок 4. Индекс
Рисунок 5. Передняя панель	Рисунок 6. Левая сторона

Выводы

Создав реплику терменвокса RCA с нуля, а также восстановив оригинальный терменвокс RCA, я получил информацию из первых рук о том, что было известно об инструменте и что могло бы потребоваться для создания реплики. Я надеюсь, что эта информация вдохновит на создание множества терменвоксов и шкафов.Если у вас есть какие-либо вопросы по этой статье или вопросы восстановления, не стесняйтесь обращаться ко мне по адресу [email protected].

Приложение

Авторские права © Марк Маккеун, 2006 г.

.
