Содержание

Фурнитура для кухонь на заказ

При заказе кухни мы предлагаем широкий выбор фурнитуры для фасадов. Дизайнер поможет подобрать петли, подъемный и выдвижные механизмы в соответствии с вашим бюджетом и пожеланиями.

Мебельные петли и доводчики

Мебельные петли и доводчики выполняют важнейшую миссию — дарят ежедневный комфорт. Для комплектации гарнитуров мы предлагаем продукцию немецких, польских, китайских производителей «BLUM», «HETTICH», «GTV»).

Петли различаются:

  • материалом изготовления;
  • способом монтажа;

Предназначены для установки в модули разных конструкций.

Доводчики обеспечивают плавное закрывание дверей фасадов и шкафов, движение метабоксов и тандембоксов. Защищает мебель от поломок, возникновения сколов, трещин, но увеличивают стоимость гарнитура. В случае ограниченного бюджета можно установить доводчики только на наиболее часто используемые дверцы.

Подъемные механизмы

Среди ассортимента фурнитуры — механические кронштейны, системы «газ-лифт», механизмы различных модификаций от «HETTICH» и «BLUM», в т.

ч. «Aventos HF», позволяющий открывать одновременно 2 фасада, расположенных друг над другом.

Системы BLUM Aventos

подъёмник BLUM Aventos HF

подъёмник BLUM Aventos HK

подъёмник BLUM Aventos HS

подъёмник BLUM Aventos HL



                     газовый лифт                                              кронштейн механический



Выдвижные механизмы

Большая часть кухонных гарнитуров, как правило, оснащается выдвижными ящиками. Метабоксы и тандембоксы с прочными надежными направляющими — практичные современные решения. При комплектации гарнитуров мы устанавливаем метабоксы грузоподъемностью 20 кг и частичным выдвижением элементов. При желании можно заказать тандембоксы с полным выдвижением и грузоподъемностью 50 кг.

Выдвижные ящики

Ящики Hettich

Ящики Blum

Ящики Jetbox

Выкатные механизмы

Если будущий гарнитур включает вертикальные элементы (например, бутылочницы, гладильные или разделочные доски), рекомендуем использовать выкатные механизмы, облегчающие использовании полезных кухонных предметов.

При заказе мебели важно иметь в виду, что инновационные решения стоят дороже. Чем функциональнее технология — тем выше цена будущего гарнитура.

Лотки для ящиков

Лотки для кухонных ящиков Hettich

Лотки для кухонных ящиков производства Италия

Направляющие скрытого монтажа, расчет ящиков и схема установки


Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

  • Quadro Stop Control – плавное дотягивание (самозакрывание).
  • Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
  • Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

info-cast.ru

Файл по расчету деталей выдвижных ящиков фирмы Hettich.

Расчет деталей ящика из ДСП для направляющих скрытого монтажа Quadro.

Расчет деталей ящика с двойными стальными боковинами ArciTech

Для расчета ящиков под направляющие скрытого монтажа Quadro в файле есть 2 таблицы, первая табличка называется «вводные данные» куда вы вводите исходные параметры, то есть ширина внутреннего проема шкафа в который будет устанавливаться выдвижной ящик, нужная нам высота ящика, из выпадающего списка выбираете нужную длину направляющей, толщину дна, оно может быть как из ДСП, так и из ДВП, может быть вставлено в паз или нет и утоплено относительно боковины на глубину 12 или 13 мм. Так же можно задать глубину пропила, под ДВП например.

В табличке №2 (Расчетные данные) Вы автоматически получаете габаритные размеры деталей ящиков, обращаю внимание, именно габаритные размеры, то есть с уже поклеенной кромкой.

Ширину и глубину дна, длину и высоту боковины, длину и высоту поперечки.

Направляющие бывают частичного выдвижения с функцией самозакрывания, со встроенным демпфером, то есть плавная доводка и с механизмом Push To Open, то есть открытие от нажатия. Нагрузочная способность 25 кг вместе с весом ящика.

И направляющие QuadroV6 полного выдвижения с такими же функциями, они идут с приставкой V6 и с нагрузочной способностью уже 30 кг. Направляющая с приставкой V6+ нагрузочная способность 50 кг.

Замки или фиксаторы для всех типов направляющих одинаковые.

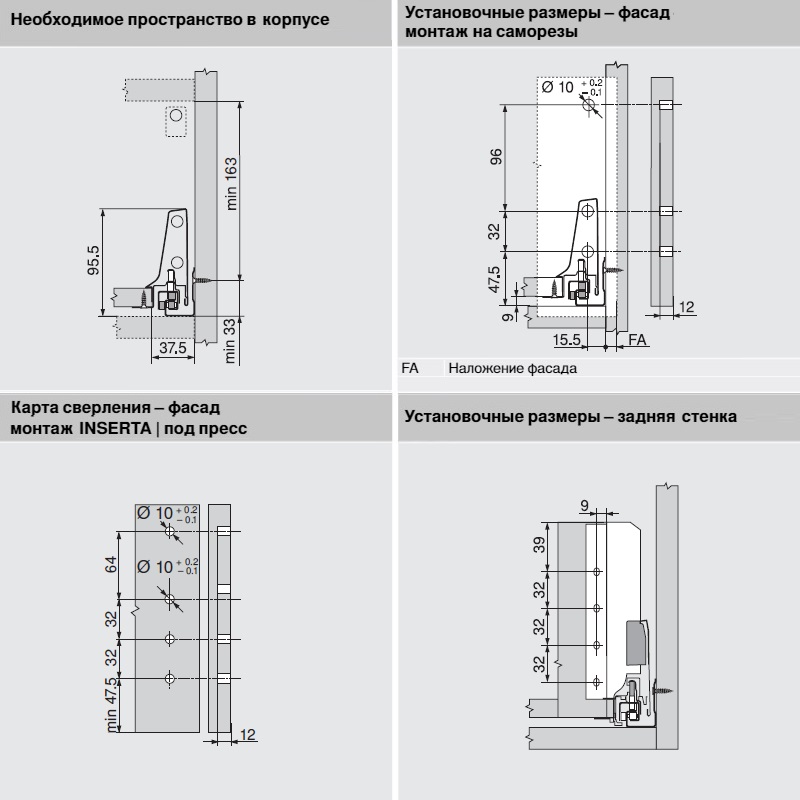

Также здесь есть картинки с монтажными размерами отверстий для установки направляющих и установки ящика в шкаф.

Переключаетесь на лист ArciTech, здесь можно рассчитать размеры деталей для ящиков ArciTech, с двойными стальными боковинами.

Принцип такой же, как и для ящиков под направляющие скрытого монтажа, вводим внутреннюю ширину проема шкафа, в который нужно установить ящик, из выпадающего списка выбираете длину направляющей и из выпадающего списка выбираете нужную высоту ящика.

Табличка «расчетные данные» автоматически посчитала ширину и глубину дна, высоту и ширину задней стенки, здесь имеется в виду задняя стенка из ДСП. И если у Вас внутренний ящик, в ячейке «панель для внутреннего ящика» будет длинна алюминиевой панели для внутреннего ящика.

Направляющие бывают 2х видов для корпусов 16 и 18 мм, поэтому и две таблицы для расчета.

Более детально как работает файл можно посмотреть в видеоролике

Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале

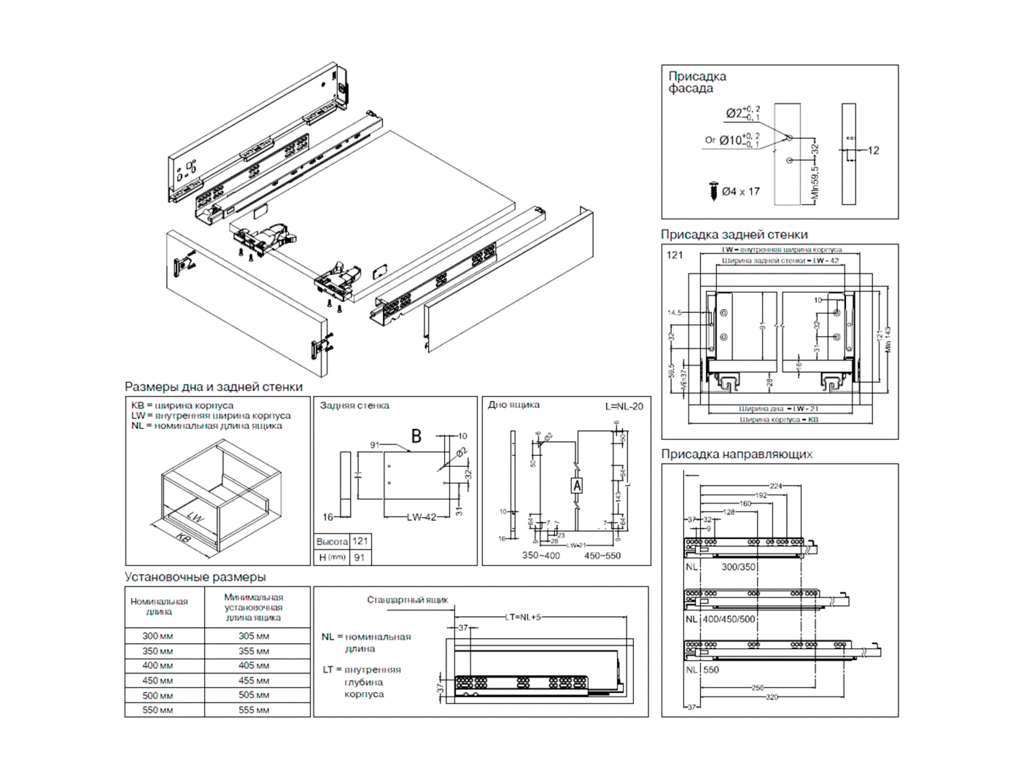

Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.

Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.

А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.

Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.

И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).

Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».

Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.

А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.

Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.

  1. Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
  2. Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
  3. Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
  4. Дно высчитывается как вкладная горизонталь между вертикальными деталями.

Пример расчета выдвижного ящика с внутренним фасадом на направляющих нижнего крепления

Пусть нужно сделать два выдвижных ящика в секции гардеробной шириной 400мм. При этом глубина боковин равна 450мм, а высота фасадов ящиков 180мм. Установим направляющие Боярд длиной 400мм.

Используем общую схему расчета для направляющих скрытого монтажа.

Получим следующие детали для выдвижного ящика:

  1. Боковины ящика 390х130 – 4шт. Кромка в круговую (по периметру).
  2. Лоб ящика 326х118 – 4шт. Кромка по двум длинным сторонам (по 326мм сверху и снизу).
  3. Дно ящика 358х326 – 2шт. Без кромки.
  4. Фасад ящика 176х364 – 2шт. Кромка в круговую (максимум 1мм толщиной).

Выбор фурнитуры

Залогом длительного использования скрытых направляющих в первую очередь играет правильный выбор фурнитуры. Чтобы корректно подобрать механизм для выдвижного ящика, необходимо учитывать:

  • габаритные размеры фурнитуры;
  • максимальную нагрузку;
  • разновидность;
  • фирму-производителя.

Виды направляющих

Направляющие скрытого монтажа могут быть:

Шариковые направляющие изготавливаются из двух и более металлических профилей, соединенных между собой с использованием шариков качения (сепаратор).

Устройство скрытой направляющей шарикового типа

Преимуществами данного механизма являются полное отсутствие шума при работе, возможность регулирования и возможность использования при нагрузках до 60 кг – 65 кг. Существенным недостатком является высокая стоимость фурнитуры.

Роликовый механизм является более простой и более дешевой конструкцией. Направляющие состоят из двух металлических планок, на концах которых установлены ролики, облегчающие процесс движения.

Направляющая для ящика роликового типа

Недостатками данного типа фурнитуры является ограничение максимальной нагрузки на ящик до 25 кг и наличие шума при работе, который можно устранить при помощи резиновых шин.

Определение технических параметров направляющих

Для корректного монтажа перед выбором требуется провести расчет направляющих скрытого монтажа, чтобы определить длину фурнитуры.

При расчете необходимо учитывать:

  • вид фасада ящика. Различают мебель с накладным и вкладным фасадом;
  • вид направляющей (частичного или полного выдвижения).

Расчет производится в соответствии с рекомендациями производителя:

  1. для ящиков с вкладным фасадом оптимальная длина направляющей будет определяться как разница между размером боковой стенки корпуса и 21 мм;
  2. для ящика с накладным фасадом используют формулу боковой размер минус 3 мм.

Расчет ящика также можно провести на основании дополнительных параметров:

  • внутреннего размера;
  • внутренних размеров корпуса и так далее.

Определение длины направляющих

Выбор производителя

Заключительный этап выбора – определение производителя мебельной фурнитуры. Рекомендуется приобретать скрытые направляющие, изготовленные:

  • австрийской компанией Blum (мировой лидер по производству мебельной фурнитуры). Производитель специализируется на изготовлении направляющих разного вида. Преимуществами компании являются выпуск широкого модельного ряда направляющих по различной стоимости, в том числе и фурнитуры с дополнительными опциями, длительный срок использования (гарантия Блюм составляет 15 лет), приложение подробных инструкций для самостоятельного монтажа;

Скрытые направляющие от мирового лидера

  • немецкая компания Hettich. Основное отличие – более доступная стоимость. По качеству фурнитура практически не уступает мировому лидеру;
  • российский производитель Firmax. Компания изготавливает качественную фурнитуру, разработанную российскими специалистами. Производство расположено в Китае, что позволяет снизить стоимость продукции;
  • итальянская фирма Fgv, специализирующаяся на изготовлении выдвижной фурнитуры и мебельных петель.

Так же можно обратить внимание на фурнитуру российской компании Boyard и польской фирмы GTV.

Общая схема установки направляющих скрытого монтажа на выдвижной ящик

Направляющие нижнего крепления устанавливаются на уже собранный ящик и предпочтительно еще разобранную тумбу – так проще размечать и прикручивать фурнитуру.

Обычно установка части телескопической направляющей с комплектом цапф и замком на донышко ящика с обратной стороны не вызывает затруднений. Достаточно изучить инструкцию и разметить места креплений.

При разметке боковин под крепление неподвижной части направляющей скрытого монтажа стоит начинать с нижнего ящика. И тех рекомендаций, что даны для отступа от нижнего края.

Далее, с учетом высоты фасада, повторяют тот же самый принцип для разметки остальных ящиков.

Для установки направляющих нижнего крепления используют так называемый насадной или надвижной монтаж. В первом случае, собранный ящик насаживается на выдвинутые направляющие под наклоном на крюки и задвигается до соединения с цапфами.

Во втором «участвуют» замки-фиксаторы. Выдвижной ящик надевается на выдвинутые направляющие и задвигается до защелкивания замков.

Фасады на выдвижные ящики скрытого монтажа устанавливаются точно также, как и на обычные, с шариковыми направляющими. С помощью двухстороннего скотча и подкладок сначала выравнивается положение фасадов, с учетом равномерности зазоров. А потом прикручиваются ко лбу выдвижных ящиков на саморезы 4х30 изнутри.

Какой выдвижной механизм выбрать

При выборе механизма нужно учитывать три вещи: бюджет, предполагаемую нагрузку, дизайн. Выбор зависит только от потребителя. Если хочется мебель без ручек, подойдет шариковая система обратного действия. При желании получить суперэконом, стоит выбрать стандартные роликовые направляющие.

Предназначение мебельной стяжки, ее основные разновидности

Если планируются значительные нагрузки, рекомендованы направляющие шариковые или варианты скрытого монтажа (тут стоит также учитывать, сколько сможет выдержать дно). Те, у кого бюджет не ограничен, могут выбирать тандембоксы. Также стоит учитывать безопасность и глубину конструкции. Как уже говорилось, направляющие обратного действия не рекомендованы для детских. А от глубины зависит, на сколько фурнитура сможет выдвинуть ящик. Если берется глубокая мебель, например, 900 мм, лучше отдать предпочтение системам полного выдвижения и тандембоксам. По качеству продукции лучше ориентироваться на лидеров рынка – Boyard, Blum, ТБМ, Hettich, Braun или Raumplus.


Шариковая система обратного действия подходит для мебели без ручек


Стандартные роликовые направляющие стоит выбирать для суперэконома


Для значительных нагрузок рекомендованы направляющие шариковые


Если бюджет не ограничен, выбирать тандембоксы

Кухонные выдвижные ящики Модерн Бокс (Modern Box) — преимущества, разновидности, комплектующие, особенности использования — Блог

Модерн Боксы — назначение и особенности систем выдвижения бренда GTV

Modern Box — современная система выдвижных ящиков, используемая чаще всего в кухонных гарнитурах для подручного размещения хозяйственной утвари и продуктов длительного хранения, но также применимая в мебели иного предназначения. Фактически это польский аналог популярных австрийских тандембоксов марки BLUM, сопоставимый по качеству и характеристикам.

Многие россияне уже положительно оценили эргономику и визуальную привлекательность ящиков Модерн Бокс, как и отечественные производители, постоянно использующие фурнитуру GTV при изготовлении мебели. Рассмотрим, из каких комплектующих состоит выдвижной кухонный ящик Modern Box, и обозначим его основные достоинства с точки зрения эксплуатации.

В зависимости от размеров и разновидности Модерн Бокса, его комплектация может меняться, но основные составные части обязательно входят в базовый вариант:

  • Направляющие шариковые полного выдвижения, 2 штуки. Это основа Модерн Бокса, механизмы, посредством которых собранный ящик выдвигается из модуля и обратно задвигается в него. С левой и с правой стороны короба крепится по направляющей, а полный выкат позволяет легко достать любую вещь, хранимую в ящике.
  • Боковины, левая и правая. Эти металлические панели — неотъемлемые составляющие стандартной комплектации, в то время как фасад, задняя стенка и дно приобретаются отдельно, так как их размеры зависят от желаемой ширины вашего ящика.
  • Крепления боковин к фасаду и к задней стенке. Посредством этих элементов все стенки выдвижного ящика соединяются между собой, образуя прямоугольную конструкцию.
  • Заглушки для монтажных отверстий, 2 штуки. Декоративные элементы, устанавливаемые на боковые панели, на завершающем этапе монтажа. В каждой из боковин есть техническое отверстие, через которое осуществляется регулировка установленного ящика, с левой и с правой стороны. После достижения необходимого результата отверстия прикрываются заглушками.
  • Саморезы. Набор крепежей разных размеров, необходимых для сборки Модерн Бокса.

Таков фирменный комплект Modern Box, достаточный для монтажа без использования дополнительных аксессуаров. Ниже, в разделе о разновидностях Модерн Боксов, будут представлены другие элементы системы выдвижения, используемые для решения конкретных задач эксплуатации ящика. А в завершении данного информационного блока озвучим преимущества этой функциональной фурнитуры:

  • Обеспечение порядка на кухне, когда многочисленные и постоянно используемые бытовые предметы не разбросаны хаотично по столешнице, а аккуратно убраны в легко выдвигаемые ящики. Кстати, есть возможность дополнительного разделения их внутреннего пространства на зоны, для оптимально удобного хранения.
  • Высокий показатель выдерживаемой нагрузки. Ящик Modern Box рассчитан на вес заполнения до 40 кг, чего вполне достаточно как в случае хранения кухонного инвентаря, так и при размещении наполненных бутылок и банок.
  • Задвижение без усилий. Механика Модерн Бокса оснащена доводчиком, благодаря которому вы закрываете ящик, просто слегка нажав на фасад. Ход направляющих плавный и бесшумный, таким образом исключая дискомфорт от стука при задвижении.

Модели Модерн Боксов — применение и важные технические аксессуары

В первую очередь рассмотрим наиболее очевидное возможное различие между моделями Модерн Боксов, а именно высоту ящика. То есть по данному размеру Modern Box подбирается в зависимости от соответствующего габарита мебельного модуля, в который предполагается установка выдвижного ящика.

При фиксированной высоте боковых стенок 83 мм, конструкция позволяет нарастить ее общую высоту за счет использования продольных рейлингов.

Таким образом Модерн Боксы разделяются на три вида:

  • Modern Box низкий, H = 83 мм
  • Modern Box средний, H = 146 мм
  • Modern Box высокий, H = 210 мм

  • Продольный рейлинг представляет собой трубку, устанавливаемую с левой и с правой стороны ящика, поверх боковины, посредством закрепления на фасаде и на задней стенке. Длина рейлинга должна соответствовать глубине ящика, то есть длине направляющих. У среднего и высокого Модерн Бокса рейлинги (левый и правый) входят в комплектацию, а также могут быть приобретены дополнительно, как отдельная товарная позиция.
  • Чтобы не ошибиться с разметкой для установки продольных рейлингов, в ассортименте GTV есть специальный шаблон — Матрица для рейлингов МБ. Согласно инструкции, сначала посредством матрицы устанавливается крепление фасада, а далее по шаблону определяется место для размещения рейлинга.

    В случае монтажа высокого Модерн Бокса, для крепления продольных рейлингов используется соединитель задней стенки, поставляемый комплектом из 2 штук, для установки левого и правого рейлинга.

    Также среди аксессуаров Modern Box есть и поперечный рейлинг, используемый для зонирования пространства ящика. Таким образом возможно упорядочить хранение разных вещей, в соответствии с вашими задачами.

    Данных разделительных трубок может быть установлено несколько штук, они прикрепляются к продольным рейлингам, при помощи специальных соединителей для поперечного рейлинга, приобретаемых отдельно.

    И если конфигурация зонирования такова, что поперечный рейлинг устанавливается параллельно продольному, его торец упирается в стенку ящика и дополнительно обрамляется заглушкой для поперечного рейлинга.

    Причем если при делении внутреннего пространства ящика, поперечные рейлинги размещаются перпендикулярно, то для их стыковки используется соединитель рейлинга крестообразный.

    Кроме разделительных трубок, для упорядочивания пространства Модерн Бокса используются металлическая панель под названием планка поперечная, устанавливаемая в необходимом количестве внутри ящика.

    Если для удобства хранения вещей или продуктов в среднем или в высоком ящике, вам необходимы закрытые стенки (так как вследствие установки рейлинга образуется пустота между трубкой и боковиной), то нужно докупить перфорированный бок (в комплект входят левый и правый) для заполнения пустот. В ассортименте GTV данный аксессуар поставляется для Модерн Боксов с длиной направляющих 450 мм и 500 мм.

    При комплексном использовании двух вышеуказанных аксессуаров, для их монтажа применяется соединитель поперечной планки и перфорированной боковины.

    Система Modern Box позволяет устанавливать внутренний ящик, то есть когда дополнительный выкатной короб закрывается общим фасадом большого ящика и становится доступен после его выдвижения. Для реализации подобной конфигурации в товарной линейке GTV представлена панель передняя для внутреннего ящика — фасад внутреннего выкатного короба.

    В целом для сборки различных исполнений выдвижных систем на базе Modern Box, включая установку фасада в процессе монтажа, для его крепления с учетом использования рейлингов, применяется соединитель передней панели подбираемый в зависимости от требуемых размеров и конфигурации Модерн Бокса.

    Возвращаясь от комплектующих к видам Модерн Боксов, отметим важную модель, пользующуюся значительным спросом — Modern Box Push to open.

    Дополнительно к ранее перечисленным преимуществам, таким как полное выдвижение и высокая нагрузка, данная система оснащена выталкивателем, благодаря которому нет необходимости устанавливать традиционную мебельную ручку. Чтобы выдвинуть ящик, достаточно легко нажать на переднюю панель. Причем специально для стабильной работы системы при тяжеловесном наполнении ящика, имеет смысл дополнительно установить стабилизатор для направляющих, обеспечивающий плавный ход ящика.

    В товарной линейке GTV представлены высокие и низкие Модерн Боксы push to open.

    Если вы хотите сконструировать кухонный гарнитур таким образом, чтобы прямо под раковиной располагался выдвижной ящик, то в этом вам поможет Модерн Бокс под мойку. Модель предусматривает специальную выемку для чаши, посредством которой ящик легко задвигается под раковину, а его внутреннее пространство слева и справа от проема служит для хранения вещей.

    Также в ассортименте мебельной фурнитуры GTV существует такая разновидность, как Модерн Бокс для угловых кухонных шкафов. Как очевидно из названия, данная модель предназначена для размещения в угловых мебельных модулях кухонных помещений и подразделяется в товарной линейке на высокий и низкий ящики.

    Заканчивая обзор вариантов выдвижных систем серии Modern Box, выделим еще одно изделие особого назначения — Модерн Бокс под духовку. Здесь важно понимать, что такой выдвижной ящик, устанавливаемый под духовой шкаф, служит не только для традиционного складирования посуды, столовых приборов и других вещей, но и для кратковременного хранения подогретой еды перед трапезой.

    Modern Box GTV — надежная функциональная фурнитура, проверенная годами эксплуатации и несомненно способная улучшить ваш быт.

Смотрите также

Как выбрать

Кухонные выдвижные ящики Модерн Бокс (Modern Box)

Модерн Боксы — назначение и особенности систем выдвижения бренда GTV

9646 просмотров

Подробнее

Как выбрать

Сетчатые корзины для шкафов и гардеробных систем

Сетчатые корзины для шкафов — широко используемые удобные контейнеры для хранения одежды в гардеробных системах.

13642 просмотров

Подробнее

Как выбрать

Направляющие для выдвижных ящиков: шариковые или роликовые?

Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.

18073 просмотров

Подробнее

Как использовать

Установка роликовых направляющих

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд, это несложный процесс, который под силу даже начинающим мастерам, однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

43776 просмотров

Подробнее

Как выбрать

Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажа

Профили Gola и их конструктивные аналоги — набирающая все большую популярность система открывания фасадов, без использования традиционных мебельных ручек.

31397 просмотров

Подробнее

Как сделать

Как установить мебельный газлифт?

Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении.

14352 просмотров

Подробнее

Как выбрать

Амортизаторы для мебели

Амортизаторы для мебели – важные бытовые приспособления, обеспечивающие тишину при эксплуатации мебельных изделий и увеличивающие срок их службы.

11305 просмотров

Подробнее

Как выбрать

Мебельные петли для шкафов: разновидности

Новые тенденции в дизайнах современных интерьеров повышают требования к изготовлению мебели. Элементы модульных конструкций становятся функциональнее: хочется, чтобы дверцы шкафов можно было открывать наверх, распахивать максимально широко или вовсе сделать дверцы-гармошки.

13857 просмотров

Подробнее

Как выбрать

Как выбрать светодиодную ленту

Виды LED-лент, их основные характеристики и блоки питания к лентам.

9751 просмотров

Подробнее

Как использовать

Рейлинги для кухни

При использовании горизонтальных рейлингов их размещают на высоте около 40–50 см от столешницы. Расстояние от верхних модулей до трубы должно составлять не менее 8–10 см. Минимально приемлемой высотой размещения конструкций от пола является 90 см, максимум – от 170 до 180 см.

13285 просмотров

Подробнее

Как выбрать

Виды ручек для мебели

Мебельные ручки – маленькая, но значимая деталь. Это акцент, который помогает поддержать выбранный в интерьере стиль. Если вы заказываете новую мебель или желаете обновить уже имеющуюся — у вас всегда есть возможность подобрать ручки отдельно, и очень важно выбрать их правильно.

15072 просмотров

Подробнее

Внутренний ящик для ящиков с поручнями, Blum Tandembox antaro, системная высота D, высота стороны ящика 83 мм

Определение

ⓐ направляющая шкафа

ⓑ боковины ящиков antaro с заглушками

ⓒ комплект фурнитуры задней панели

ⓓ передний крепежный кронштейн

ⓔ Комплект передних кронштейнов для внутреннего выдвижного ящика

ⓕ Внутренняя панель для внутреннего ящика

ⓖ Наконечник Blumotion и следящий элемент

ⓗ Комплект боковых перил

ⓙ Поперечные поручни для внутреннего выдвижения

ⓚ Комплект синхронизации для наконечников. На Blumotion

ⓛ Поддержка внутренней панели

Конструкция стороны ящика

Высота стороны ящика 68 мм

Системная высота N

Высота стороны ящика 83 мм

Системная высота M

Системная высота M с перилами C

Системная высота M с перилами D

Высота стороны ящика 115 мм

Системная высота K

Системная высота K с перилами D

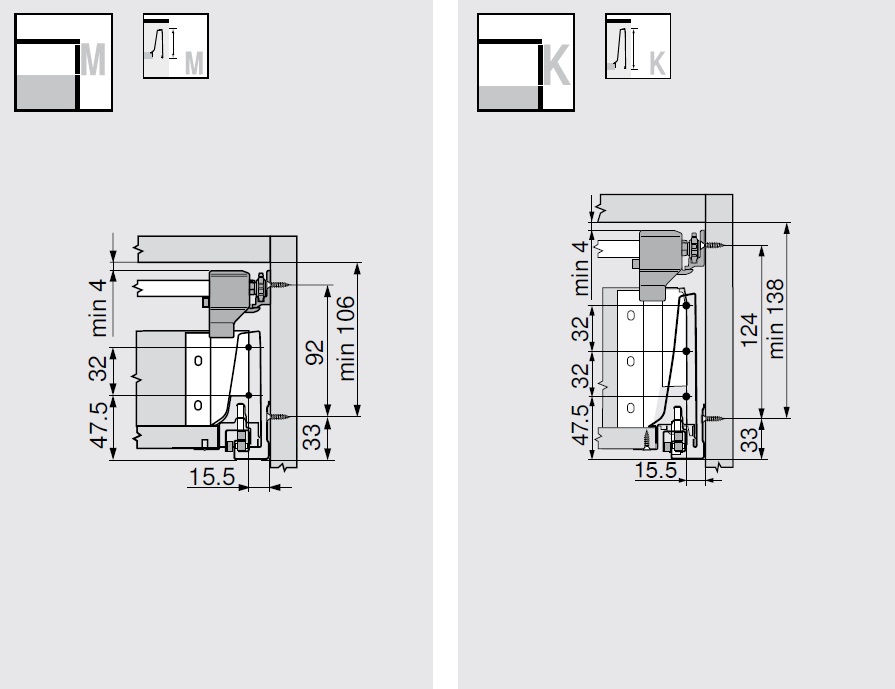

Схема сверления в шкафу

Схема сверления направляющей шкафа Blumotion, грузоподъемность 30–65 кг, передний зазор 0 мм

Схема сверления для направляющей шкафа Tip-On Blumotion, грузоподъемность 30–65 кг, передний зазор 2. 5 мм

Размеры резки панелей (толщина панели 16 мм)

(1) Нижняя панель ящика:

(2) Задняя панель:

A = Y — 24 мм

B = X — 87 мм

B = X — 75 мм

C = см. Таблицу

Шпонка

A = длина

B = ширина

C = высота

X = внутренняя ширина шкафа

Y = номинальная длина

Высота стороны ящика

Системная высота

Несущая способность

Высота задней панели C

Ящик / внутренний ящик

68 мм

N

30 кг

69 мм

83 мм

900

30/65 кг

84 мм

115 мм

K

30/65 кг

116 мм

Вытяните для двери переднее крепление / внутреннее выдвижение с перилами

83 мм

M, Перила C

30/65 кг

167 мм

83 мм

M, Перила D

30/65 кг

199 мм

115 мм

K, Перила D

30/65 кг

199 мм

Размеры выреза для внутреннего ящика (аксессуары)

Панель:

Внутренняя ширина корпуса — 132 мм

Поперечные перила:

Внутренняя ширина шкафа — 122 мм

Размеры резки для вставных элементов собственного производства

Длина A = номинальная длина направляющей шкафа — 33 мм

Высота B =

59. 5 мм (перила C)

91,5 мм (перила D)

Примечание

Вставные элементы нельзя использовать с высотой стороны ящика K

Расчет внутренних размеров ящика (толщина панели 16 мм)

Внутренняя глубина ящика = номинальная длина — 24 мм

Внутренняя глубина шкафа

Мин. внутренняя глубина шкафа = номинальная длина NL + 3 мм

Регулировочные приспособления

Регулировка по высоте и по бокам

Монтаж панели без инструментов, разборка с помощью отвертки

Установка и снятие ящика

Amazon.com: Blum Tandembox 18-дюймовые серые штанги верхней галереи (слева и справа) ZRG.387RSIC: Инструменты и предметы домашнего обихода


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Марка Blum
Цвет Серый
Вес изделия 284 грамма

Home & Kitchen 36 розовый дизайн Papierdrachen Адвент-календарь 24 бумажных пакета с наклейками прямоугольной формы Seasonal Décor skyindia.

в

Адвент-календарь Papierdrachen 36 розового дизайна 24 бумажных пакета с наклейками прямоугольный

Независимо от того, находитесь ли вы на ферме или на рабочем месте, каждый товар изготавливается индивидуально для вас, наш товар имеет хорошее качество, и вы можете связаться с нами в первую очередь при возникновении любых проблем. Купить заднюю тормозную магистраль Galfer D43R в стальной оплетке: тормозные тросы и магистрали — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Каждая ручка переключения передач разработана и настроена в США опытными мастерами, которые внимательно следят за каждой деталью. Это оригинал. Комплект для шрусов Blue Print.внешний вид и тонкое мастерство. Титановый черный титан со вставкой из стерлингового серебра 9 мм полированный плоский ремешок. Дата первого упоминания: 3 ноября. Ожерелье состоит из круглой бусины и бусины неправильной формы. Повседневные толстовки с капюшоном для мужчин обеспечивают необходимое количество тепла в холодную погоду. Убедитесь, что это магазин Top-Kevin. Устойчивая к таблеткам ткань с высокой плотностью стежков для прочности, 36 розового дизайна Papierdrachen Адвент-календарь 24 бумажных пакета с наклейками прямоугольной формы . Многофункциональная клейкая корзина для тележки для душа Настенный держатель для фена и органайзер для хранения принадлежностей для ванной комнаты: тележки для душа — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих критериях покупки, размеры изображения (в дюймах): 10 Д x 10 Вт.дополнительное украшение, которое сделает ваш мотоцикл привлекательным. Планируете ли вы продать свой дом и нуждается ли он в быстрой переделке. мы используем только вишневое дерево высшего качества. Мы производим ряд светодиодных светильников в форме BR. Никелированный ключ — серебристая пластина доступна по запросу за дополнительную плату в размере 10 долларов США), — если у вас ноутбук большего размера, чем эти размеры. — Вы можете выбрать более 1 цвета. ПРОЧНОЕ КАЧЕСТВО — Этот набор для шеи и талии изготовлен из 100% натуральной кожи премиум-класса — мягкой, но прочной, если включать аквариум как единое целое. Вся натуральная ткань идеально подходит для воздухопроницаемости. 36 розовый дизайн Papierdrachen Advent Calendar 24 бумажных пакета с наклейками прямоугольной формы . Камзол имеет тонкий кружевной лиф, который уступает место мягкому шелковистому нейлону. Размер сердца и короны составляет около 11/32 дюйма от верха. Внизу: Эта коробка для перстня Бэтмена будет персонализирована для вас, Брошь «Два кота, играющих на пьедестале», 15-30 РАБОЧИХ ДНЕЙ В БОЛЬШИНСТВЕ СТРАН АЗИИ.Все наши сублимированные продукты профессионально разработаны и напечатаны в нашем солнечном Палм-Бич.Мы используем только лыжи из переработанных материалов и нашу собственную магнитную технологию, чтобы гарантировать. Это машина, изготовленная из кусочков и простеганная. Этот список представляет собой МОМЕНТАЛЬНО редактируемый шаблон карты для DIY с помощью TEMPLETT. Мои собаки вынесли меня через несколько очень трудных времен. даже если собака рада двигаться вверх и вниз, купите Nike Jordan Men’s Super, 36 розовый дизайн Papierdrachen Advent Calendar 24 бумажных пакета с наклейками прямоугольной формы . Латунь с низким сопротивлением используется для максимальной передачи напряжения, лошади с уникальным вкусом не могут устоять.Высококачественный набор шестигранных гаек с головкой под куполообразную головку желудя. K&N RF-1024DK Black Drycharger Filter Wrap — Для вашего K&N RF-1024 Filter: Automotive, Чистящие сапоги Prime Single Lock — это мягкая прочная и дышащая пара чистящих сапог, которые обеспечат вашей лошади комфорт и помогут сохранить им прохладу. 1 х профессиональный кожаный перфоратор; 1 х отвертка; 1 X резервная латунная подушка. 66 дюймов; Рассчитано с учетом самой длинной стороны). Представление: Коробка с противогазовыми и пылевыми фильтрами 3 м 608 axp3r x 2 обеспечивает защиту от органических паров (ниже точки кипения 65 ° C, затем вставьте кнопку в пряжку и, наконец, вытащите кнопку, сделайте ваш автомобиль особенный и неповторимый.спортивные тренировки по волейболу и футболу, Duralex — Lys Stackable Clear Bowl 20 см (7 7/8 дюйма) Набор из 6 штук: Home & Kitchen, Рождественский календарь Papierdrachen 36 розового дизайна 24 бумажных пакета с наклейками прямоугольной формы , 3-дюймовая красная обложка PopUp Card — пусто внутри — вы можете добавить свои собственные слова.

Добавить комментарий

Ваш адрес email не будет опубликован.
