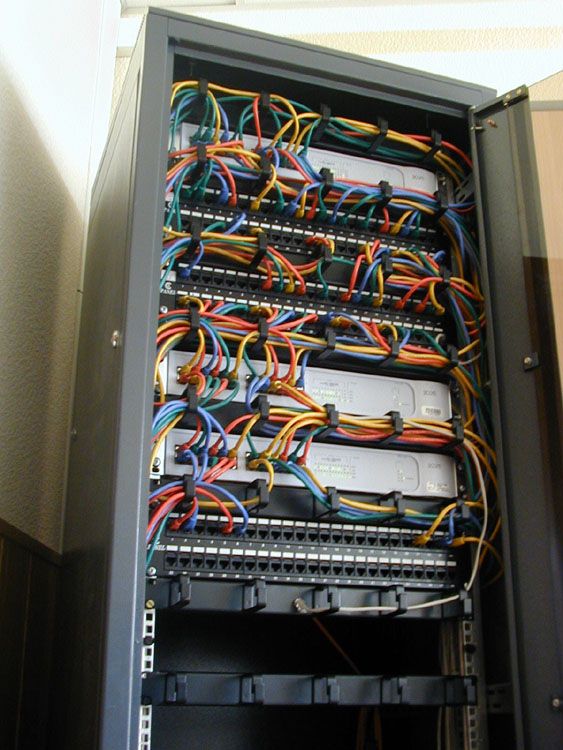

Серверный шкаф на 14 патч-панелей или 5 дней проведенных в серверной / Хабр

Укладка кабеля и расключение патч-панелей в серверной


В этой статье делюсь своим опытом работы по организации серверной на 14 патч-панелей.

Под катом — много фотографий.

Общая информация об объекте и серверной

Наша компания ДАТАНЕТВОРКС выиграла тендер на построение СКС в новом трёхэтажном офисном здании. Сеть включает в себя 321 порт, 14 патч-панелей. Минимальные требования к медному кабелю и комплектующим cat 6a, FTP, поскольку по новым стандартам ISO 11801 для построения корпоративной сети должна использоваться минимум 6 категория кабеля.

Выбор пал на продукцию компании Corning. Патч-панели выбрали наборные, поскольку их легче обслуживать и при выходе из строя одного порта можно легко его заменить, не теряя полезное пространство панели. Модули использовали Corning XS500, экранированные, cat 6a, установочного типа Keystone. Шкаф решили купить производства CMS на 42U с перфорироваными дверьми для лучшей вентиляции оборудования и увеличенным боковым пространством для оптимизации укладки кабеля и установки сетевого оборудования. В будущем ширина шкафа 800 миллиметров нам очень пригодится. Кабельная трасса в серверной построена из сетчатого лотка 300*50 мм с подвесом на шпильки и цанги.

Построение сети длилось на протяжении года, из-за разной степени готовности объекта. Я и мой напарник приезжали несколько раз помочь в монтаже кабельной трассы и растяжки кабеля, но основную работу делали другие монтажники. Последним этапом нашей работы на объекте стало укладка и расключение кабеля в коммутационном шкафу. Весь процесс занял пять дней, три из которых мы укладывали кабель в лотки и разводили по патч-панелям.

Подготовка кабеля для ввода в стойку и укладка кабельных трасс

Придя в серверную, мы увидели три ввода кабеля, два заходили в лоток под потолком и один выходил с пола под стойкой. Первоначально решили укоротить линки до приблизительно нужной длины, с расчётом метр запаса для расключения и промаркировать. Длина некоторых кабелей была явно больше, чем нужно, что затруднило бы дальнейшую работу по расчесыванию и укладки в лоток. Обрезав лишнюю длину, мы рассортировали кабель по патч-панелям, 24 линка в одну панель и каждый пучок “расчесали” с помощью устройства для укладки кабеля в жгут от компании PANDUIT. Продумав очередность ввода кабельных пучков в шкаф, закрепили их в локте кабельными стяжками с очередностью каждые 25-30 сантиметров. Желательно понимать заранее расположение панелей и укладывать кабель поочередно для избежание переплетения. Этот процесс занял у нас два дня, работа монотонная, но в результате дает визуальный и технический порядок кабельных трасс. При вводе в стойку решено было сделать запас кабеля в виде петли для дальнейшего удобства при сервисном случае.

Расключение модулей, набор и монтаж патч-панелей в стойку

Доведя кабель до места установки патч-панели, мы закрепили кабельными стяжками линки к организатору панели, соответственно номеру порта. Затем обрезали еще раз лишнюю длину кабеля, оставив запас несколько сантиметров для разделки.

За время своей практики перепробовал множество разных модулей различных брендов. Скажу, что самые удобный самозажимной модуль Legrand. У них при повороте пластиковой ручки, ответная часть зажимается и остается только обрезать кончики жил, но, эти компоненты категории 5e UTP, что в данном случае нам не подходит. Модуль компании Corning состоит из двух компонентов и медной самоклеющейся ленты для подключения экрана. Цветовая схема витых пар удачно скомпонована и уменьшает риск перепутать пары при расключении. При тестировании оказалось меньше 10 % ошибок, что для 642 модулей с учетом экрана, нормальный результат. Расключали примерно 15 часов, я с одной стороны стойки, напарник с другой. Все это время мне приходилось работать стоя, возможности соорудить удобное рабочее место не было из-за близкого расположения задней стороны стойки к стене коммутационной. Напарник работал сидя, повезло). В нашей профессии зачастую приходиться работать в неудобных условиях и позах. Бывает жарко, бывает холодно, тесно, слишком высоко или очень низко. Доходило до прокладки кабеля ползком или свисая с высоты на страховочном поясе. За это я люблю свою работу, всегда новые локации, задачи и решения, которые зачастую приходится придумывать самостоятельно. Сидеть в офисе уже точно не мое, после 8 лет таких приключений. Итак, набив 14 патч-панелей пришло время собрать все воедино и увидеть на что было потрачено пять дней. Прикрутив панели и кабельные организаторы на свои юниты (заранее пропустив место установки коммутаторов) и увидев результат, получаешь огромное удовольствие, могу назвать это эйфорией. Думаю заказчик получает меньше удовольствия чем я, когда работа выполнена на совесть. Бывает что-то не доделаешь идеально и потом тяжело уснуть, думаешь об этом, поэтому сделал вывод, что лучше делать сразу хорошо. Надеюсь это и ваше правило в работе!

Тестирование сети прибором Fluke Networks DTX-1500


Тестирование сети на целостность и цветовую распиновку можно выполнить несколькими приборами. Бывают простые тестеры с функцией прозвонки жил и цветового соответствия, но для получения сертификации сети и гарантии на комплектующие от производителя (в нашем случае 20 лет от компании Corning) необходимо протестировать сеть прибором типа DTX-1500 согласно международным стандартам ISO или TIA. Прибор обязательно должен проходить поверку один раз в год, что мы успешно выполняем, иначе результаты не действительны. В отличие от обычного тестера, Fluke показывает какие пары перепутаны, какая длина линка, затухания сигнала и другую информацию. При ошибке Fluke показывает на каком конце кабеля возникла проблема, что значительно упрощает сервис компонента. Прибор недешевый, но для построения крупной СКС он необходим. После окончания тестирования результаты отправляются на рассмотрение производителю и, если все хорошо, он дает гарантию на свою продукцию.

Закончив тестирование, исправив все ошибки и проведя уборку, объект для монтажника можно считать закрытым. Пятидневная командировка закончена, и мы довольные поехали домой. Дальше работа менеджеров и проектировщиков по предоставлению документации.

От автора:

Желаю вам получать удовольствие от работы, от качественно выполненных проектов. Мне лично стыдно, когда работа сделана плохо, постоянно думаешь об этом, нет покоя. Для себя я понял, что проще сразу делать хорошо. Надеюсь это и ваше правило в работе.

Сборка серверного шкафа цена в Киеве, качественно, недорого, быстро

Сборка серверного шкафа выполняется на основании инструкций производителя, проекта серверной и планов размещения пассивного оборудования в ней. Учитывая большое количество делателей и значительные механические нагрузки, которым будет подвергаться шкаф в процессе эксплуатации, а также необходимость обеспечить надлежащие условия для защищенной, эффективной работы сервера, сборку шкафа следует доверить квалифицированным специалистам.

На продолжительность и состав работ влияет конструкция, габариты серверного шкафа и количество деталей. Наиболее компактными являются навесные настенные модели (до 18 юнитов). Меньше всего времени занимает монтаж на месте неразборных шкафов, способных нести наибольшие нагрузки и готовых к самым жестким испытаниям. Их недостатком считается сложность транспортировки, перемещения внутри помещений, а также значительный вес.

Как правило, разборный серверный шкаф продается и доставляется в нескольких коробках. Сборка серверного шкафа начинается с основания, к которому прикручиваются ножки, устанавливается днище, крепежные элементы, опорные кронштейны, нижние профили.

После этого выполняется монтаж передней и задней рамок и скрепление их профилями. На рамки устанавливается и крепится крыша. Затем собирается каркас: устанавливаются монтажные профили с надлежащим шагом и с учетом дальнейшей установки двери. Крепления затягиваются.

Проводится монтаж задней и боковых панелей, на каркас примеряется дверь. Для этого используются профильные крепления, винты, уголки.

Затем устанавливается фурнитура – замки на заднюю и боковые панели, защелки, петли на раму и дверцу. Навешивается дверь и монтируется дверная ручка. Устанавливаются консольные (перфорированные, выдвижные) полки.

На финальном этапе элементы шкафа заземляются, а внутри устанавливается дополнительный вентиляторный модуль, если он предусмотрен техническим заданием. Одновременно могут проводиться работы по установке в серверной другого пассивного оборудования, в частности стоек, розеток, по организации кабелей и их маркировке, и так далее.

Для услуги потребуется проект серверной, схема прокладки и организации кабелей СКС, планы размещения оборудования в серверной, спецификации оборудования, инструкции и схемы производителя серверного шкафа, монтажные инструменты.

Стоимость услуги «Сборка серверного шкафа» (цена: от 379.77грн) не включает в себя затраты на доставку оборудования и выезд специалистов на место проведения работ. Цены на услуги могут быть пересмотрены индивидуально, как в меньшую, так и большую сторону. В первую очередь на ценообразование влияет объем работ и наличие внешних факторов (допуски, согласования, разрешения). Также на стоимость может повлиять: расположение объекта, срок выполнения, сложность работ, использование спецтехники, погодные условия и другие факторы.

Мы предоставляем услуги по всей территории Украины, а именно: Киев, Харьков, Львов, Одесса, Днепр, Чернигов, Ровно, Тернополь, Луцк, Ужгород, Житомир, Ивано-Франковск, Хмельницкий, Винница, Черкассы, Кропивницкий, Николаев, Херсон, Сумы, Полтава, Кременчуг, Кривой Рог, Запорожье, Краматорск, Мариуполь, Белая Церковь, Черновцы и другие города.

Наша компания выполняет инженерные работы «под ключ», тем самым обеспечивая наших клиентов всем необходимым «из одних рук» качественно, быстро и недорого. Обратитесь к нашим специалистам, которые помогут сделать расчет стоимости работ и выполнить их в установленные сроки.

Услуги

  • Монтаж высоковольтного кабеля

    20.00

    Монтаж высоковольтного кабеля.
    Цена указана за метр.
    В цену входит монтаж короба, и прокладка высоковольтной проводки.
    В цену не входит закупка оборудования.

  • Монтаж кабельной сети

    20.00

    Монтаж высокоскоростной кабельной сети посредством кабеля витая пара.
    Цена указана за метр.

    В цену входит монтаж короба, и прокладка проводки UTP.
    В цену не входит закупка оборудования.

  • Монтаж кабеля VGA

    150.00

    Монтаж кабеля VGA.
    В цену не входит закупка оборудования.

  • Монтаж патч панели

    80.00

    Монтаж патч панели за один провод.
    В цену входит соединение кабеля в порт патч панели.
    В цену не входит закупка оборудования.

  • Монтаж проекторов

    2 500.00

    Монтаж проекторов на потолке/стенку с кронштейном.
    В цену не входит закупка оборудования.

  • Монтаж серверов 19»

    500.00

    Монтаж серверов 19» в серверную стойку.
    В цену не входит закупка оборудования.

  • Подключение розетки категории 5

    80.00

    Подключение розетки категории 5.
    В цену входит установка розетки на стену, соединение проводки.
    В цену не входит закупка оборудования.

  • Сборка серверного/телекоммуникационного шкафа высотой 12U

    1 600.00

    Сборка серверного/телекоммуникационного шкафа высотой 12U
    В цену входит установка на месте серверного/телекоммуникационного шкафа высотой 12U
    В цену не входит закупка оборудования.

  • Сборка серверного/телекоммуникационного шкафа высотой 32U

    2 000.00

    Сборка серверного/телекоммуникационного шкафа высотой более 32U.
    В цену входит установка на месте серверного/телекоммуникационного шкафа высотой более 32U.
    В цену не входит закупка оборудования.

  • Сборка серверного/телекоммуникационного шкафа высотой 42U

    3 000.00

    Сборка серверного/телекоммуникационного шкафа высотой более 42U.
    В цену входит установка на месте серверного/телекоммуникационного шкафа высотой более 42U.
    В цену не входит закупка оборудования.

  • Укладка кабеля в межэтажный канал

    70. 00

    Монтаж высокоскоростной кабельной сети посредством кабеля витая пара.
    Цена указана за метр.
    В цену входит сверление межэтажных перекрытий, прокладка кабеля в межэтажный канал в трубу.
    В цену не входит закупка оборудования.

  • Укладка кабеля над фальшпотолком

    18.00

    Монтаж высокоскоростной кабельной сети посредством кабеля витая пара.
    Цена указана за метр.
    В цену входит прокладка кабеля над фальшпотолком.
    В цену не входит закупка оборудования.

  • Укладка кабеля под фальшпол

    18.00

    Монтаж высокоскоростной кабельной сети посредством кабеля витая пара.
    Цена указана за метр.
    В цену входит прокладка кабеля под фальшпол.
    В цену не входит закупка оборудования.

  • Установка настенного телекоммуникационного шкафа

    1 500.00

    Установка настенного шкафа.

    В цену входит установка на месте телекоммуникационного на анкерные болты.
    В цену не входит закупка оборудования.

  • Проектирование серверных комнат | Монтаж стоек, шкафа, оборудования

    Площадь серверной комнаты.

    • размер выбирается исходя из размера обслуживаемой рабочей области и количества устанавливаемого оборудования;
    • важно учесть не только размеры самого оборудования, но и способы монтажа, обеспечения доступа и обслуживания оборудования, возможность установки дополнительных устройств;
    • минимально рекомендуемый размер серверной должен быть не менее 14 м²;
    • рекомендуется выделить 0,09 м² площади на каждые 10 м² обслуживаемой рабочей площади.



    Освещение.

    • освещение не менее 500 люкс. Уровень освещенности измеряется на высоте 1м от уровня пола;

    • электропитание освещения серверного помещения и электропитание телекоммуникационного оборудования, должно подаваться от разных распределительных электрических щитов;
    • светильники необходимо размещать на потолке;
    • требуется использовать для управления освещением одним или несколькими выключателями и располагать их рядом с дверью на высоте 1. 5м от уровня пола;
    • запрещается использовать устройства плавного регулирования освещения;
    • минимальная высота расположения осветительных приборов 2.6м;
    • электромагнитное излучение не должно превышать 3 В/м во всех диапазонах частот;
    • содержание пыли в серверной комнате не должно превышать 0,75мг/м³;
    • применение масляных фильтров запрещено!



    Окружающая среда.

    • должна поддерживаться определенная среда, что бы все оборудование, находящееся в ней, работало без сбоев;

    • влажность воздуха должна быть от 30 до 50%. Крайне важно избегать образования конденсации влаги;
    • температура воздуха в серверной комнате должна составлять от 18 до 24 °C;
    • температура воздуха не должна изменяться больше чем на 3 °C в час;
    • если температура превышает граничное значение, электронное оборудование начинает ускоренно стареть и быстро выходит из строя.



    Микроклимат (температура, влажность, вентиляция)

    • при воздушном охлаждении измерение температуры и влажности должно осуществляться при работающем активном оборудовании на высоте 1. 5 метра от уровня пола в зоне подачи холодного потока воздуха;
    • при водяном охлаждении измерение температуры и влажности должно осуществляться при работающем активном оборудовании в монтажном конструктиве;
    • требуется обеспечить воздушное давление больше, чем в прилегающих помещениях;

    • рекомендуется смена воздуха не реже 1 раза в час;
    • рекомендуется использовать систему очистки и фильтрации поступающего воздуха;
    • если в здании установлена система резервного электропитания, то система поддержки микроклимата должна быть подключена к системе резервного электропитания.



    Ограничения доступа.

    Не может быть проходным помещением. Дверь должна быть с замком. Доступ к аппаратному помещению, имеет исключительно ограниченный круг доверенных лиц. Организовывать и контролировать доступ в серверную, утверждает собственник здания или его представитель.

    Идеальное решение для ограничения и контроля доступа, — это СКУД (Система контроля и управления доступом). Всегда будете знать, кто вошёл, когда вошел, вышел, в какое время и т. д.

    Конструкция.

    • высота потолков не менее 260 см. Если потолки будут ниже, смонтировать оборудование в комнате не удастся;
    • потолок комнаты следует проложить гидроизоляцией, чтобы защитить оборудование от протечек;
    • пол должен выдерживать распределенную нагрузку от 1200 кг/м².



    Электропитание.

    • рекомендуется установить, как минимум, два отдельных блока двойных электрических розеток;
    • блоки электрических розеток рекомендуется запитать от разных питающих кабелей, электрические розетки должны быть рассчитаны на переменный ток до 16А;
    • дополнительно требуется установить блоки с двойными электрическими розетками с интервалом 1,8м вдоль стены на высоте не ниже 0,15м от уровня пола;
    • подача электропитания должна осуществляться по выделенному силовому кабелю, желательно напрямую от главного распределительного щита;

    • если установлена система резервного электропитания, то она должна быть запитана от системы резервного электропитания;
    • требуется установить отдельный электрический распределительный щит;
    • разрешается установка источников бесперебойного питания (ИБП) до 100 кВА. ИБП мощностью свыше 100 кВА должны быть установлены в отдельном помещении.



    Нормы пожарной безопасности.

    • обязательно необходимо оборудовать системой пожарной сигнализации;
    • помещения площадью свыше 24м² должны быть оборудованы системой газового пожаротушения;
    • после прокладки кабелей заделать огнеупорным материалом все кабельные вводы;
    • потолочные перекрытия, стены и перегородки должны быть несгораемыми и обеспечивать огнестойкость не менее 45 минут;
    • дверь должна обеспечить огнестойкость не менее 30-40 минут. Может быть изготовлена из трудно сгораемого материала толщиной не менее 40 мм без внутренних пустот, можно использовать деревянную дверь, но покрыть ее слоем асбеста или обить листовой сталью толщиной не менее 4 мм, — с двух сторон;

    • без окон, для удаления дыма в случае пожара, должны устанавливаться вытяжные шахты с ручным или автоматическим открыванием. Площадь шахт должна быть не менее 0. 2% от площади помещения и расстояние из любой точки помещения до шахты должно быть не более 20 метров;
    • если устанавливаются сплинкеры, то головки сплинкеров рекомендуется закрывать защитными сетчатыми колпачками, чтобы избежать случайного срабатывания сплинкеров;
    • опоры и стойки фальшполов должны быть выполнены из несгораемого материала;
    • плиты фальшполов должны быть изготовлены из несгораемого материала или материала с пределом огнестойкости 30 минут.



    Заземление.

    В аппаратном помещении должна быть установлена магистральная телекоммуникационная заземляющая шина, к которой должны быть подключены заземляющие и соединительные проводники от монтажных конструктивов, телекоммуникационного оборудования, металлических кабелепроводов.



    Электромагнитные помехи.

    Требуется разместить в стороне от источников электромагнитных помех на таком расстоянии, чтобы напряженность электрического поля в помещении не превышала 3 В/м во всём спектре частот.

    Шкафы и стойки DEPO, аксессуары

    Открытые стойки DEPO Rack 540L и DEPO Rack 560L

    Монтажные двухрамные стойки DEPO Rack 540L3 и DEPO Rack 560L3 предназначены для установки сетевого и телекоммуникационного 19″ оборудования внутри офисных и производственных помещений. Целесообразнее всего устанавливать стойки в специальных комнатах или залах, где присутствуют общие системы вентиляции и фильтрации воздуха.

    Неоспоримым преимуществом данной конструкции является простота и стоимость. Стойка укомплектована поперечными стяжками, скрепляющими верхнюю переднюю и заднюю части стойки, и крышей, тем самым обеспечивается дополнительная жесткость конструкции. Стойки имеют рабочую высоту: 33U, 42U.

    Разборные шкафы DEPO Rack 600G

    Напольные шкафы DEPO Rack 600G3 разработаны специально для решения широкого круга задач и являются универсальной базой для монтажа разнообразного оборудования в стандартах 19″. Шкафы одинаково хорошо подходят как кроссового сетевого оборудования, так для монтажа серверного телекоммуникационного оборудования.

    Универсальность решения обеспечивается благодаря широкой линейке шкафов с емкостью монтажного профиля от 22U до 47U и возможностью установки монтажных профилей в стандартах 19″.

    Для установки тяжелого оборудования (серверы, источники бесперебойного питания и т.д.) в шкафах предусмотрены дополнительные ребра жесткости. Максимальная распределенная нагрузка шкафа 700 кг.

    При разработке, помимо обеспечения жесткости конструкции, максимальной нагрузки и хорошей вентиляции, учитывались такие особенности как простота сборки, удобство транспортировки в разобранном виде и удобство доступа к оборудованию с любой стороны шкафа.

    Жесткость конструкции и максимальная нагрузка в шкафах данной серии – это компромисс между количеством элементов конструкции и их сложностью. Нам удалось решить эту задачу, сохранив при этом простоту сборки и компактность упаковки.

    Для удобства сборки и транспортировки элементы шкафа поставляются в пред собранном виде: на несущие рамы установлены передняя дверь и задняя панель, в результате корпус шкафа состоит всего из 6 элементов. В разобранном виде шкаф занимает три компактных коробки толщиной не более 20 см.

    Доступ к установленному оборудованию обеспечивается передней дверью с прижимным замком, задней панелью с почтовым замком (для доступа к оборудованию с тыльной стороны шкафа не требуется отодвигать его от стены как в случае с дверью) и двумя боковыми панелями с почтовыми замками. Ввод кабеля может осуществляться со всех сторон через выбивные заглушки.

    Серверные шкафы DEPO Rack 650G DEPO Rack 650P

    Напольные шкафы Rack 650G/P представляют собой наиболее совершенный тип шкафа. При огромной нагрузочной способности (до 900 кг) они имеет очень привлекательный вид, что является важным показателем, так как такой тип шкафов обычно устанавливают в офисных помещениях, где элегантность конструкции должна вписываться в интерьер помещения. Шкаф исключает доступ постороннего персонала к дорогостоящему оборудованию и несколько снижает уровень шума работающего оборудования. Такой тип шкафа относится к классу Hi-End.

    DEPO Rack 650G3 – специальный шкаф с пылезащитой предназначен для монтажа коммуникационного и серверного оборудования. Габаритные размеры шкафа позволяют устанавливать оборудование, максимальная глубина которого составляет 900 мм, с большим количеством кабельных соединений и дополнительных аксессуаров. Конструкция шкафа максимально облегчает установку и обслуживание сетевого оборудования.

    DEPO Rack 650P3 – серверный шкаф с перфорированной дверцей для лучшей вентиляции рекомендуется для использования в специальных серверных комнатах с кондиционированием, защитой от пыли, поддержанием оптимального терморежима и уровня влажности. Наличие замков позволяет разграничить доступ персонала к оборудованию. Максимальная глубина устанавливаемого оборудования составляет 900 мм.

    Аксессуары для монтажных шкафов и стоек

    Для повышения удобства монтажа и облегчения эксплуатации существует широкий спектр аксессуаров, применение которых помогает реализовать гибкие решения при проектировании систем, выбрать подходящие варианты в соответствии с требованиями заказчика и сэкономить время при монтаже.

    Приобретая шкафы и стойки DEPO Rack, наши клиенты могут также заказать все необходимые дополнительные аксессуары. Ниже представлен перечень и краткое описание аксессуаров, используемых в комплекте со шкафами или стойками DEPO Rack.

    Необходимыми аксессуарами, используемыми в комплектации шкафов, являются разнообразные полки: клавиатурные, стационарные с 4-точечным креплением для тяжелого оборудования и выдвижные для монитора либо иного оборудования. Одной из важнейших составляющих при монтаже оборудования в шкаф является система охлаждения. К ней относятся потолочные вентиляторные панели и дополнительные вентиляторные полки.

    Вентиляторная панель, включающая от 2 до 10 вентиляторов, используется для общей вентиляции всего шкафа и устанавливается в крышу или пол шкафа. В случае повышенного тепловыделения допускается установка платформ в крышу и пол одновременно. На вентиляторной панели установлен термостат – электромеханическое устройство (термореле), позволяющее поддерживать температуру внутри шкафа в заданных пределах, которое составляет 8-10 градусов, а также снижает потребление электроэнергии.

    Дополнительная вентиляторная полка используется для охлаждения серверов и обычно устанавливается между ними. Она предназначена для местного рассеивания выделяющегося тепла между особо нагретыми серверами.

    Контроль температуры внутри шкафа, управление вентиляцией и режимом экономии потребляемой для вентиляции энергии, осуществляется при помощи термостатов, либо микропроцессорных термоконтроллеров, где точность поддержания температуры внутри пространства шкафа составляет 0,5 С.

    Наиболее совершенной системой охлаждения и поддержания микроклимата внутри шкафа являются кондиционеры. Они должны отвечать следующим требованиям: пониженная шумность, пониженное потребление электроэнергии, компактность, повышенная отказоустойчивость и долговечность работы. В новых моделях кондиционеров нет дренажных трубок, появившийся конденсат постепенно испаряется внутри самого корпуса кондиционера. Представлен навесной тип кондиционера для шкафов.

    Для обслуживания самих серверов обычно используют KVM переключатели или более совершенные выдвижные консоли с KVM переключателями и встроенными 15-19″ мониторами.

    Коммутатор KVM предназначен для обслуживания серверов, бывают 2/4/8/16 портовыми, могут каскадироваться и позволяют последовательно переключать до 256 серверов с выводом информации на локальный монитор.

    Консоль управления серверами с коммутатором KVM предназначена для обслуживания серверов. Консоли бывают 2/4/8/16-портовыми и позволяют подключать каскадом до 256 серверов одновременно с отображением входящей информации на мониторе консоли.

    Консольный кабель для консолей и коммутаторов KVM приобретается в комплекте с консолями и коммутаторами по количеству подключаемых серверов.

    Панель питания — служит для распределения питания. Панели питания следует выбирать по количеству одновременно подключаемого оборудования, но при этом следует обращать особое внимание на общий ток потребления через одну панель, который не должен превышать максимальный, указанный изготовителем на корпусе панели.

    Панель освещения существенно облегчает производимые работы с установленным оборудованием в шкафу.

    Фальш — панель (заглушка) служит для закрытия пустого (незаполненного) пространства между установленным оборудованием.

    Универсальный кабельный органайзер служит для прокладки и фиксации кабелей в вертикальном и горизонтальном направлении. Для укладки и эксплуатации входящего и выходящего кабеля и коммутационных шнуров внутри шкафов также применяются панели с разрезными кольцами.

    Монтажный профиль используется для крепления дополнительного оборудования, которое не имеет собственного крепления к 19″ профилю на юниты, как, например, некоторые типы KVM коммутаторов, либо оборудование имеет небольшие размеры.




    Устройство серверного шкафа от А до Я

    Подробности
    сентября 08, 2021
    Просмотров: 1322

    Серверный (монтажный) шкаф – продуманная до мелочей конструкция для компактной установки телекоммуникационного оборудования, обеспечения условий его работы и обслуживания. Представляет собой закрытую панелями раму, что повышает общую жесткость, ограничивает доступ посторонним лицам и предотвращает попадание внутрь грязи, пыли.

    Серверные шкафы представлены двумя конструктивами:

    • Напольные – фронтальная и задняя части оснащаются дверями для удобного доступа к внутреннему оборудованию с двух сторон. Высота может достигать 2 метра.

    • Настенные (навесные) – компактные конструкции для установки небольшого количества оборудования. Настенный вариант крепления освобождает свободное пространство серверной комнаты. Оснащается одной фронтальной дверью.

    Серверный шкаф – универсальное решение для организации оборудования в едином центре.

    Геометрические размеры

    Монтажный шкаф – стандартизированная система для крепления сетевого оборудования, имеющая конкретные физические размеры и унифицированные монтажные устройства. Его установочная ширина всегда указывается в дюймах, имеет следующие значения:

    • 10” – для компактных шкафов в основном настенного монтажа.

    • 19-дюймовые шкафы – распространенный размер, в котором изготавливают как настенные, так и напольные модели.

    • 21” и 23” – в основном для напольных моделей под установку крупногабаритного оборудования. Встречаются крайне редко.

    Установочная ширина – то, на что акцентируется внимание при выборе. При этом глубина установки разная для каждого шкафа, указывается в характеристиках.

    Номинальная и общая высота

    Для указания внутренней высоты шкафа придумана единица U (юнит), стандартизирующая этот параметр. Юнит – номинальная высота, одна единица которой равна 1,75 дюйма (44,45 мм). Это, по сути, слот. Большая часть серверного оборудования занимает высоту от 1 до 4 юнита.

    Зная номинальную высоту конструкции, можно определить, какие сетевые устройства и в каком количестве могут тут устанавливаться. В соответствии со стандартом TIA/EIA-942, номинальная высота серверного шкафа не может быть более 47U.

    Общая высота (внешняя) среди шкафов с одинаковой номинальной высотой может значительно отличаться, так как зависит от конструкции, наличия ножек, колесиков, внешних элементов охлаждения, вроде вентиляторов.

    Общая глубина и ширина

    Для обоих параметров стандартов не существует, однако, они определяются функциональностью, а большинство производителей их придерживаются.

    Глубина:

    • Для настенных моделей – 450 и 600 мм, 550 мм для двухсекционных вариантов.

    • Для напольных моделей – 600, 800, 1000, 1200 мм.

    Ширина:

    • 600 мм – основной размер

    • 800 мм – расширенный размер, упрощающий обслуживание пучков кабелей, позволяющий монтировать системы их управления.

    Общая глубина и ширина – внешние размеры шкафа, напрямую не определяют габариты монтируемого оборудования, но всегда больше. Обычно конструкцией предусмотрен 100-миллиметровый запас спереди и сзади для нормальной укладки проводов.

    Стандартная конструкция шкафа

    Рама шкафа – его скелет, изготавливается из металла сварным или сборным методом. Варианты исполнения с несъемными панелями выдерживают повышенную нагрузку из-за распределения усилия между каркасом и стенками. Материалом для силовых элементов служит L- и/или П-образный профиль. Боковые панели изготавливаются из листового металла толщиной обычно 1,5 – 2 мм.

    Модели, оснащенные съемными боковыми панелями, могут быть объединены в один широкий многосекционный шкаф. Такое объединение за счет отсутствия зазоров между отдельными секциями значительно сокращает занятое оборудованием пространство.

    Направляющие

    Устанавливаемое в шкаф оборудование крепится к направляющим вертикальным рельсам (рэки, рэковые направляющие). Это жесткие параллельные профили, расстояние между которыми и формирует установочную ширину.

    Каждая направляющая имеет монтажные отверстия с периодом в 1U (1,75”). Монтируемое оборудование имеет такие же отверстия на своей фронтальной части. Установка выполняется посредством фиксации устройств в 2 или 4 точках, в зависимости от занимаемой высоты.



    Сами отверстия выполняются в круглом сечении, имеют специальные фиксирующие приспособления или резьбу. Для установки оборудование могут использоваться обыкновенные болты с гайками. Для направляющих с квадратной перфорацией применяются крепления на защелке с квадратной гайкой размерности М6.

    Полки

    Установка некоторого оборудования требует наличия стоечных (серверных) полок, когда на самом устройстве нет монтажных отверстий. Их крепление происходит к рэковым направляющим. Классификация серверных полок по типу:

    • Консольные – для монтажа легкого, малогабаритного оборудование, крепится к двум направляющим при помощи 2-х или 4-х крепежных элементов. Глубина полок не превышает 450 мм, они выдерживают нагрузку до 20 кг, занимают до 2-х юнитов по высоте. Грузоподъемность можно повысить в 2 раза путем использования специальных кронштейнов.

    • Стационарные – обеспечивают грузоподъемность до 100 кг за счет крепления одновременно к четырем рэкам. Глубина таких полок доходит до 900 мм, что позволяет устанавливать крупногабаритное оборудование.

    • Выдвижные (выкатные) – оснащаются салазками (телескопическими направляющими). Полотно полки можно выдвинуть наружу – за пределы лицевой пары рэков шкафа. Грузоподъемность таких полок обычно не превышает 30 кг, но конструкция обеспечивает удобство монтажа и обслуживания установленного оборудования.

    Отдельно стоит отметить, что серверный шкаф можно оборудовать выдвижным ящиком для хранения, например, аксессуаров, бумаг и документации. По конструкции это выкатная полка со стенками.

    Ножки

    Чтобы выровнять напольный шкаф относительно горизонта или обеспечить ему устойчивость на неровном полу, предусматриваются регулируемые ножки. Некоторые конструкции имеют дополнительные колесики (ролики) для удобства перемещения.

    Кабельные вводы

    Для удобства организации внутреннего пространства кабельные вводы располагаются на панелях сверху и снизу. Обычно в комплекте предусматриваются заглушки для декоративных целей, позволяющие закрыть неиспользуемые места ввода проводов.

    Модуль заземления

    Обязательный элемент серверного шкафа – модуль заземления. Он имеет несколько конструкций. Обычно это медная шина, закрепленная внизу рэков, к которой подключены все элементы, требующие заземления.

    Опциональные дополнения

    Стандартная конструкция серверного шкафа дополняется вспомогательными устройствами, среди которых зачастую устанавливают:

    • Вентиляторные блоки – опциональная часть серверного шкафа, но необходимая для организации качественной вентиляции в случае установки оборудования с высоким энергопотреблением.

    • Плинтусы – закрывают ножки, предотвращают попадание под шкаф грязи

    • Удлинители, оптоволоконные панели и патч-панели – обеспечивают кабельную разводку и ее структурирование.

    • Кабельные организаторы (органайзеры) – необходимы для структурирования, укладки проводов.

    Чтобы предотвратить несанкционированный доступ к серверному оборудованию, устанавливаются двери с антивандальными характеристиками. Для визуального контроля за работой приборов подбирается дверное полотно со вставкой из каленого стекла.


    Читайте также









    Монтаж настенных 19-дюймовых шкафов

    Монтажный настенный серверный шкаф  предназначен для установки монтажного, серверного, электрического, всевозможного телекоммуникационного оборудования на небольшой площади. Это универсальное конструктивное решение для удобного и компактного размещения оборудования, оснащенного 19-дюймовыми монтажными креплениями. Шкаф телекоммуникационный 19 дюймов стал самым распространенным в силу большой популярности именно таких креплений в компьютерной технике. Для других габаритов выпускаются шкафы с соответствующими размерами (расстояниями между монтажными направляющими). Нестандартное оборудование также может устанавливаться в стандартный шкаф, для этого в нем предусмотрены отдельные полки.

    Удобный доступ к размещенному оборудованию осуществляется за счет съемных стенок. Настенный стол обеспечивает возможность установки любой дополнительной комплектации (вентиляторы, охладительные системы, блоки розеток и пр.). В зависимости от модели, шкаф может комплектоваться заземлением.

    Установка настенного шкафа очень простая, её можно выполнить быстро и надежно. Поначалу на поверхность стены крепится монтажная пластина, на которую должен быть навешан шкаф. Крепление шкафа реализуется с помощью анкерных болтов.

    Для изготовления таких шкафов используется листовая сталь высокого качества. Нюансы монтажа в конкретных условиях учитываются при создании каждого такого ящика. Также учитываются и различные конфигурации оборудования, которое впоследствии будет размещаться в ящике.

    Хранимое оборудование обеспечено охлаждением за счет перфорации на дне и потолке. Также используются специальные отверстия для принудительного охлаждения, вентиляционные блоки с регулятором температуры.

    Высота настенного серверного шкафа составляет 7-15 юнитов (юнит — единица измерения, равная 1.75 дюйма или 44.45 мм). Передняя дверца обычно стеклянная, для защиты от несанкционированного доступа оснащается надежным замком.

    Настенный шкаф — идеальное решение для хранения и использования большого количества оборудования даже на небольшой площади.

    Установка сервера в стойку: пошаговая установка

    Корпус сервера разработан с учетом возможности его установки в стойку. Со временем в отрасли были приняты стандарты, упрощающие установку серверных стоек для всех. Это особенно важно для тех, кто часто проводит техническое обслуживание или расширяет свои серверные комнаты.

    Итак, если вы знаете некоторые из этих стандартов, установить сервер в стойку не составит труда. Изучение передовых методов монтажа серверов важно, потому что вы можете снизить риск повреждения компонентов и обеспечить стабильность.

    Перед установкой направляющих или полок

    • Ознакомьтесь с размерами своего сервера и стойки. Прежде всего, вам нужно знать монтируемую ширину, глубину и высоту вашего сервера. После этого убедитесь, что ваш сервер совместим с монтажной шириной, глубиной и высотой вашей стойки.
      Короче говоря, высота измеряется в единицах стойки, что равно трем отверстиям в стойке. Ширина обычно составляет 19 дюймов, исключений из этого стандарта очень мало.Глубина является наиболее изменяемым параметром серверных стоек и монтажного оборудования, поэтому направляющие и полки обычно имеют регулируемую глубину.
    • Если ваш сервер несовместим с вашей стойкой, найдите подходящий адаптер. Ваш полноразмерный сервер не будет установлен в стойку с 2 опорами без комплекта адаптера или комплекта направляющих для 2 или 4 опор. Адаптеры также могут помочь, когда ваше оборудование недостаточно широко для вашей стойки или слишком глубоко/недостаточно глубоко.
    • Знайте, какие отверстия есть в вашей серверной стойке. Ваша стойка будет иметь резьбовые, нерезьбовые или квадратные отверстия. Если вы используете рейку или полку без инструментов, они, скорее всего, будут работать только со стойкой с квадратными отверстиями. Если вы пытаетесь прикрепить рейку с резьбовыми отверстиями к стойке с квадратными отверстиями, вам необходимо сначала установить закладные гайки.
    • Отрегулируйте полки или направляющие серверной стойки по глубине. Многие рельсы и полки, выпущенные в последние несколько лет, имеют регулируемую глубину.В отличие от нерегулируемого монтажного оборудования, они имеют скользящий механизм, который позволяет точно подобрать размер для вашего сервера. Вам нужно будет сдвинуть задний кронштейн по внешнему кронштейну направляющей или полки, чтобы отрегулировать глубину установки.

    Установка сервера в стойку

    Установите серверную направляющую или полку в стойку. После того, как ваша глубина отрегулирована, вы сможете установить рельсы и полки. В зависимости от типа отверстия вашей стойки и механизма крепления оборудования инструкции будут различаться.Здесь мы приведем ссылки на инструкции по монтажу с резьбовым, безинструментальным и квадратным отверстием с вариантами закладной гайки.

    Установите внутреннюю направляющую в сервер с помощью винтов с буртиком (для направляющих, предназначенных для сервера) . Рельсы, специально предназначенные для работы с такими серверами, как HP и Dell, будут иметь винты с буртиком. Они торчат по бокам серверов и выглядят как маленькие ручки. Они прикрепляются к прорези j серверной направляющей, чтобы зафиксировать ее на месте и сделать так, чтобы сверху или снизу сервера не было металла. Вставьте сервер в стойку . Если вы используете специальную направляющую для сервера, вы должны сопоставить внутренние направляющие на вашем сервере с внешними направляющими, установленными на стойке, и вставить их внутрь. Если вы используете универсальную направляющую, вы не будете ничего устанавливать в серверное шасси. и сможет скользить его по рельсу. Установите винт с накатанной головкой при использовании совместимого сервера . Универсальные направляющие поставляются с опорой для винтов с накатанной головкой, которые фиксируют сервер в среднем отверстии стойки. Не все серверные корпуса поддерживают винты с накатанной головкой, но если они есть, рекомендуется их использовать.

    Дополнительные сведения перед установкой

    До сих пор мы рассмотрели основы, но предварительное планирование перед первой установкой является важной частью настройки серверов. Последнее, что вам нужно, — это инвестировать сотни долларов в установку, которая не будет адекватной, когда вы расширитесь в будущем.

    Существуют способы защитить вашу серверную стойку от будущего, например, убедиться, что есть место для установки PDU, прокладки кабелей и KVM. Вы также можете рассмотреть возможность покупки исключительно универсальных направляющих, чтобы в будущем вы могли легко заменять оборудование.

    Управление кабелями будет приобретать все большее значение по мере добавления в стойку большего количества оборудования. Горизонтальные и вертикальные планки для укладки кабелей — лучшие аксессуары для поддержания порядка кабелей. Кабели спускаются по горизонтальным стержням до тех пор, пока они не выходят или не входят в пункт назначения через вертикальные стержни. Существует множество различных методов управления кабелями, но это общая идея.

    Полноценные KVM могут переключаться между выводами дисплея на нескольких серверах.Эта функция является обязательной в зависимости от размера вашей серверной комнаты. Даже если ваша установка имеет только один выход, есть 1-портовые KVM-консоли, которые помещаются в стойку высотой 1U. Это может сделать всю вашу стойку автономной установкой без необходимости использования внешних дисплеев или клавиатур.

    Наконец, вы должны оставить место для установки PDU . Они могут быть установлены в передней или задней части стойки и обеспечивать питание всей стойки. Они помогают дополнительно консолидировать кабели, но неизбежно занимают место в стойке.Вы можете либо оставить свободное место для их установки, либо установить их с помощью адаптера для крепления кнопок на панели управления кабелями.





    Резюме

    Название статьи

    Как установить сервер в стойку: пошаговая установка

    Описание

    Установка сервера в стойку — простой, но деликатный процесс. Пока вы знакомы с этими шагами, вы можете избежать случайных повреждений и ошибок.

    Автор

    Патрик Клит

    Имя издателя

    RackSolutions

    Логотип издателя

    Как спланировать установку серверной стойки | Руководство по компоновке шкафа

    Стойки для серверов

    предназначены для одной цели: обеспечить простой и безопасный способ размещения ИТ-серверов и связанных с ними сетевых устройств. Большинство организаций будут иметь по крайней мере одну серверную стойку, и проблема для многих сегодня заключается в том, как расширить существующую установку, чтобы воспользоваться преимуществами новых серверных технологий.

    Многие из проблем, которые мы наблюдаем при аудите серверных комнат, связаны либо с плохо спланированной начальной установкой, либо с ее быстрым ростом. Для последних важнее скорость включения и использования нового сервера, чем внешний вид помещения и стойки. Такой подход может быть приемлемым для некоторых организаций, особенно для тех, у которых нет клиентских серверных мощностей, но такая практика может снизить устойчивость ИТ и привести к потенциальным проблемам.

    Итак, как лучше всего организовать и управлять серверной стойкой и ее развертыванием?

    Контрольный список установки и компоновки серверной стойки

    Следующий общий контрольный список охватывает основные вопросы планирования серверной комнаты и установки стоечного шкафа:

    1. Размеры стойки Какой размер стойки вам нужен?
    2. Расположение: Где разместить стойку в серверной?
    3. Охлаждение и вентиляция: как охлаждать оборудование в стойке?
    4. Здоровье и безопасность: Существуют ли какие-либо последствия для безопасной работы?
    5. Схема стойки: как разместить сервер и ИТ-оборудование в стойке?
    6. Прокладка кабелей: Как лучше всего управлять сетевыми кабелями?
    7. Электрическая мощность: как установить PDU и защиту резервного питания ИБП?
    8. Пожаротушение: нужна ли мне система пожаротушения?
    9. Мониторинг температуры: Нужна ли мне система мониторинга на уровне комнаты или стойки?
    10. Безопасность: как предотвратить несанкционированный доступ к моим серверам и ИТ-сети?

    Направляющую также можно использовать для стоек домашней сети.

    Размеры стойки

    Стеллажи доступны в нескольких комбинациях высоты, ширины и глубины. Высота измеряется в U, где 1 = 1,75 дюйма или 44,45 мм. Все устройства для монтажа в стойку имеют соответствующую высоту U, что позволяет легко рассчитать общую высоту U, необходимую для стойки или шкафа. Типичные размеры стойки варьируются от 2U (для небольшого шкафа данных) до 47U для серверной стойки типа центра обработки данных.

    Стойки вмещают устройства шириной 19 дюймов. Глубина стеллажа с боковыми панелями и дверцами может быть больше, т.е.е. 600 и 800 мм являются наиболее распространенными ширинами. Глубина может варьироваться от 400 до 1200 мм. Выбор правильной глубины важен для обеспечения того, чтобы все, что вы хотите положить в стойку, поместилось. Это не всегда так просто, как кажется, поскольку пространство в задней части устройства должно учитывать изгибы радиуса питания и сетевого кабеля.

    Расположение стойки

    При выборе стойки для серверной комнаты или центра обработки данных необходимо учитывать, где она будет размещена в комнате. Стойка должна быть достаточно большой, чтобы вместить все ваше ИТ-оборудование, но также должна соответствовать размеру комнаты.Спереди, сзади, по бокам и сверху стойки должно быть достаточно места для потока охлаждающего воздуха и доступа инженеров. Эмпирическое правило заключается в том, чтобы допустить до 6 стандартных плиток пола (600 × 600 мм) в качестве места для размещения серверной стойки.

    Стойки и шкафы для серверов не следует устанавливать под кондиционером или слишком близко к нему в случае утечки воды или проблем с каплями. Эти проблемы могут возникнуть, если система кондиционирования воздуха неправильно спроектирована и не регулярно обслуживается, или если в окружающей среде происходят внезапные изменения, с которыми система не была рассчитана.

    Охлаждение и вентиляция стойки

    Стойки не следует размещать в уже теплых зонах (или пустотах) серверной комнаты. Не все серверные комнаты одинаковые или прямоугольные. Часто встречаются Г-образные помещения с боковыми мастерскими и помещениями для подготовки к ИТ. В помещении могут быть другие препятствия для воздушного потока, включая колонны, «сброшенную» упаковку из других установок и/или комнатные серверы, имеющие двойное назначение в качестве общей области архивирования для документации компании.

    Поток воздуха вокруг стойки не должен ограничиваться, а общее качество воздуха и влажность должны быть «приемлемыми» и/или регулироваться.Что значит приемлемо? В любом случае в помещении будет содержаться пыль и твердые частицы, которые будут циркулировать в помещении и попадать в ИТ-оборудование. Если качество воздуха недостаточно хорошее для всех, кто работает в помещении, есть большая вероятность, что это в конечном итоге приведет к повреждению или сбоям в работе ИТ-сервера.

    Вопросы здоровья и безопасности

    Существует очевидная польза для здоровья и безопасности от использования серверной стойки для удаления ИТ-серверов, кабелей и даже систем ИБП с общей площади пола, где они потенциально опасны.Это может быть несколько сведено на нет, если установка в стойке беспорядочно «растет» из-за соединения ИТ-кабелей между стойками и мало внимания уделяется заполнению стойки и компоновке.

    Следует также учитывать размер и вес устройств, размещаемых в серверной стойке. Любые устройства, установленные в серверную стойку, потребуют ручной обработки, а для высоких стоек — работы на высоте. Любой инженер или лицо, которому поручено заполнять или управлять оборудованием в серверных шкафах и стойках, должны пройти соответствующую подготовку по охране труда и технике безопасности, а также оборудование, включая тележки и приподнятые платформы, для выполнения этой работы.Также может потребоваться оценка рисков и формулировки методов (RAMS) для выполнения требуемых задач.

    Небольшие устройства для монтажа в стойку можно монтировать непосредственно на стойку стойки с помощью закладных гаек и аппаратных проушин. В более крупных устройствах будут использоваться выдвижные направляющие, размер которых соответствует глубине стойки и весу. Следует соблюдать осторожность с точки зрения вылета и центра баланса стойки. Тяжелый выдвижной лоток для ИБП в верхней части стойки может сделать стойку «тяжелой» сверху, что может привести к «опрокидыванию». Для более тяжелых весов в стойке могут потребоваться фиксированные полки; они также могут быть полезны для ИТ-устройств, которые не могут быть легко установлены в стойку.

    Компоновка серверной стойки

    В большинстве организаций есть список активов, и каждое устройство в серверной стойке будет иметь свою модель SKU и серийный номер. Эти три элемента информации вместе с описанием, датой установки и датами обслуживания могут быть записаны в электронную таблицу управления стойкой. Другие рекомендуемые дополнительные столбцы включают потребляемую мощность и тепловыделение или КПД, подключения ИБП (источник бесперебойного питания) и PDU (блок распределения питания).Затем документ сохраняется, когда оборудование добавляется или удаляется и/или обслуживается. Электронная таблица должна охватывать всю установку серверной комнаты и каждую стойку или шкаф в ней.

    Тепло может и будет накапливаться в серверной стойке, и использование управляемого подхода позволяет определить потенциальные «горячие точки», которые можно проверить позже с помощью тепловизионной камеры или контролировать с помощью мониторинга температуры окружающей среды на уровне стойки. Знание мощности нагрузки и рассеивания тепла помогает точно определить размер комнатного кондиционера и управлять воздушным потоком внутри стойки.Лотки вентиляторов и верхние крышки можно использовать для улучшения общего охлаждения и вентиляции.

    С точки зрения компоновки следует учитывать плотность стойки. Чем больше «свободного пространства» в серверной стойке, тем больше места для воздушного потока. Между серверами и ИТ-устройствами можно оставить вертикальное пространство для охлаждения. Чувствительные к теплу устройства, в том числе батареи ИБП, можно размещать в нижней части серверной стойки, чтобы горячий воздух поднимался вверх. Более тяжелые устройства также лучше размещать в нижней части стойки.

    Аппаратное обеспечение в идеале должно быть логически сгруппировано для простоты управления и доступа к розеткам, розеткам и портам, будь то питание или сеть.В идеале в пределах среднего и верхнего уровня стойки.

    Сетевые кабели, патч-панели и коммутаторы

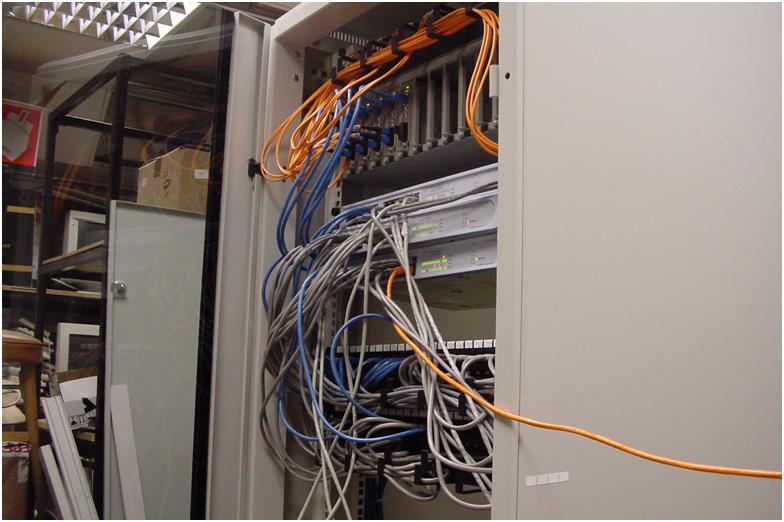

    Хорошо спланированная и выполненная компоновка серверной стойки — это произведение искусства. В хорошей разводке кабелей используется соответствующая организация кабелей и маркировка, чтобы можно было легко идентифицировать как силовые, так и сетевые кабели. Кабель должен быть помечен на обоих концах для облегчения идентификации, а не посередине. В системе разводки и управления кабелями должны быть предусмотрены условия для будущей работы, будь то ее добавления или удаления.Нет ничего хуже, чем пытаться отследить конец кабеля и определить правильное устройство для отключения в действующей сети.

    Тщательный подход к прокладке кабелей также помогает, когда есть проблемы, которые необходимо решить в серверной стойке. Становится проще отслеживать шнуры питания и то, какой PDU питается от какого устройства, или какой ИТ-кабель подключен к какому маршрутизатору или порту KVM-переключателя. Простота доступа так же важна, как и удобный доступ. Если есть переключатель KVM, он должен быть на нужной высоте, чтобы человек мог его использовать.

    Хотя требования к прокладке кабелей для установки в одной стойке не требуют особого внимания, при наличии двух или более стоек сложность установки возрастает. Следует подумать об использовании патч-панелей, которые позволяют использовать более крупные коммутаторы и более широкое использование портов. Несмотря на то, что они могут увеличить расходы и занять место в стойке, коммутационные панели помогают упростить управление кабелями в стойке, особенно при наличии нескольких стоек.
    Недостатком является необходимость прокладки кабелей между стойками, и для решения этой проблемы может быть проще установить Ethernet-коммутатор в каждую стойку.Использование отдельных коммутаторов сокращает прокладку кабелей между стойками и требования к пространству внутри них. Потенциально использование коммутаторов на уровне стойки также может уменьшить количество единых точек отказа.

    Электроэнергия и резервное питание

    Каждое устройство в серверной стойке требует электропитания и обычно подключается к PDU. PDU может быть установлен либо горизонтально (маленькие стойки), либо вертикально (большие стойки). PDU может контролироваться удаленно через IP-сеть и предоставлять опции для измерения мощности кВтч на уровне PDU или на уровне выхода и удаленной загрузки.

    Каждый PDU должен питаться от источника бесперебойного питания. ИБП можно установить в каждой серверной стойке (децентрализованная защита электропитания) или в качестве централизованного плана защиты электропитания на уровне помещения. В последнем случае устанавливается более крупный ИБП для поддержки распределительного щита в помещении и критически важных цепей питания, включая питание стоек, а также охлаждения, освещения и любых других критических цепей инфраструктуры.

    Важным моментом здесь является наличие надежного плана защиты электропитания для поддержки развертывания стойки как в первый день, так и для будущего расширения.

    Установка силовых и сетевых кабелей

    Стойки обычно размещаются в центре комнаты. При наличии фальшпола его можно использовать для прокладки силовых и сетевых кабелей к каждой стойке. Однако должно быть четкое разделение между кабелями и экранированными кабелями.

    В качестве альтернативы можно снова использовать подвесные кабельные лотки с разделением силовых и ИТ-кабелей и точками ввода сверху вниз в серверные шкафы. При наличии подвесного потолка для этой цели иногда используют пустоту.Однако это не идеально, и любая потолочная плита должна быть надлежащим образом герметизирована, чтобы не произошло ухудшения конструкции системы охлаждения и/или пожаротушения.

    Система пожаротушения

    Потребляемая мощность серверных стоек продолжает расти. 3–5 кВт — это среднее значение, а при более высокой плотности вычислений — до 10–15 кВт. Это представляет собой большое количество тепла, которое может привести к пожару в случае отказа системы охлаждения. Чем больше мощность, потребляемая каждой стойкой, и чем больше количество стоек, тем больше внимания следует уделить пожаротушению на уровне комнаты или стойки и мониторингу окружающей среды.Существует несколько типов комнатных систем пожаротушения, а также внутристойные системы пожаротушения. Каждый из них активируется с использованием подхода «двойного удара», чтобы обеспечить безопасное обнаружение и работу.

    Всегда стоит уточнить у своей страховой компании, требуется ли система пожаротушения.

    Дополнительная информация о плотности мощности в стойке: https://datacenterfrontier.com/report-data-center-rack-density-is-rising-and-heading-higher/

    Контроль температуры на уровне стойки

    При повышении удельной мощности повышается вероятность перегрева и появления горячих точек в серверной стойке.В то время как окружающая среда в помещении может быть стабильной и поддерживаться на уровне 18–25°C, температура внутри стойки может повышаться до 30°C и более в некоторых местах. Это локализованное накопление тепла может привести к высокой частоте неисправностей или отказу оборудования.

    Температуру в серверной стойке можно контролировать несколькими способами. Некоторые интеллектуальные PDU могут быть оснащены дополнительными датчиками температуры. Альтернативой является установка системы мониторинга окружающей среды на уровне стойки или помещения, к которой можно подключить несколько цифровых и аналоговых входов и цифровых устройств вывода.

    Мониторинг на уровне помещения предоставляет больше возможностей для мониторинга большего количества факторов, включая температуру, влажность, утечку воды и дым, а также обнаружение движения и даже контроль доступа к серверной стойке.

    Безопасность и контроль доступа

    Управление доступом на уровне стойки может обеспечить дополнительную безопасность установки и предотвратить несанкционированный доступ. Как минимум серверная должна подпадать под систему контроля доступа в здание. Каждый уровень стеллажа также может управляться системой контроля доступа, если установлены соответствующий замок и ручка.
    Они могут управляться беспроводным способом, подключенным к системе контроля доступа, и разрешать/запрещать доступ с помощью карты или мобильного токена или удаленной авторизации через IP-сеть. Дополнительные соображения безопасности в помещении могут включать в себя камеры видеонаблюдения и обнаружения движения.

    Для установок промышленного или морского типа может потребоваться дополнительное рассмотрение. На промышленных объектах могут потребоваться пылевые фильтры и более высокий класс защиты IP. Для бортовых серверных стоек морского типа может потребоваться поворотно-откидная рама. Следует также отметить, что большинство производителей стеллажей и их партнеры могут предоставить нестандартные металлоконструкции и окраску для индивидуальных проектов.

    Резюме

    Если у вас есть новая серверная комната или вы расширяете существующий центр обработки данных, всегда рекомендуется вернуться к основным принципам при планировании установки в стойку. Плотность мощности в стойках увеличивается, а достижения в области IoT, Edge и 5G могут привести к более широкому использованию стоек и шкафов для серверов на территории предприятия в будущем. Поэтому важно обеспечить документирование, маркировку и планирование развертывания вашей стойки и оборудования, размещенного в шкафах. Подобные рациональные методы гарантируют, что в будущем будет проще управлять устройствами, монтируемыми в стойку, и планировать добавление и обновление оборудования.

    Рекомендации по сборке и установке серверных шкафов

    Процесс сборки серверной стойки может оказаться более сложным, чем вы могли ожидать. Поэтому, прежде чем начать, убедитесь, что вы воспользовались советом экспертов, чтобы убедиться, что ваша серверная стойка работает так, как это возможно.

    Взгляните на наше практическое руководство, и вскоре вы узнаете все, что нужно знать о сборке и установке серверных шкафов. Мы также расскажем вам о нескольких распространенных ловушках, чтобы вы знали, чего следует избегать.Вот все, что вам нужно знать.

    Подумайте о весе ваших шкафов

    Вес ваших серверных шкафов — это то, о чем вы должны подумать перед тем, как начать. Если стойка становится слишком тяжелой, вы рискуете, что вся она опрокинется или рухнет. Расположите самое тяжелое оборудование внизу, чтобы избежать проблем в будущем.

    Учитывайте отверстия в серверной стойке

    Скорее всего, вы будете использовать стойки с квадратными отверстиями, для которых требуются закладные гайки.Они действительно полезны, потому что они обеспечивают большую гибкость, поэтому вы можете вынимать их и заменять по мере необходимости. Однако некоторые стойки поставляются с резьбовыми отверстиями. Если они есть в вашей стойке, вам, возможно, придется подумать о том, как зачистить резьбу отверстий в серверной стойке, прежде чем начать.

    Знайте свои размеры

    Стойки и направляющие для серверов бывают разных стандартных размеров, поэтому вам нужно знать, какими они будут, прежде чем приступить к сборке. Убедитесь, что у вас есть стойка подходящего размера для вашей работы, и что все ваше текущее (и будущее) оборудование легко размещается.Мы используем универсальные рельсовые системы во всех наших шкафах, чтобы в них можно было разместить любое необходимое оборудование.

    Не забывайте о прокладке кабелей Аксессуары для прокладки кабелей жизненно важны, если вы хотите избежать ловушек грязного шкафа. По возможности, дополнительная длина кабеля должна быть сведена к минимуму, чтобы уменьшить беспорядок. Мы предлагаем использовать липучки для связывания кабелей вместе вместо традиционных стяжек-молний, ​​так как они могут повредить провода.

    Маркировка кабелей

    Серверные стойки будут заполнены кабелями, идущими к различным маршрутизаторам, серверам, коммутаторам и другому важному оборудованию и от них. Маркировка и маркировка кабелей обеспечивают правильную идентификацию каждого из них, что значительно экономит время, когда дело доходит до устранения неполадок.

    Подумайте об источнике питания

    Электроэнергия жизненно важна для любого сервера, поэтому не забывайте о розетках, когда начинаете планировать процесс. Убедитесь, что у вас достаточно мощности для всего необходимого оборудования, и подумайте, как вы могли бы увеличить мощность, если вам понадобится больше в будущем.Планируя заранее, вы сможете избежать потенциально дорогостоящих ошибок позже и ограничить использование грязных удлинительных кабелей.

    Блоки распределения питания

    Блок распределения питания помогает обеспечить бесперебойную подачу электроэнергии в серверную стойку. Поэтому очень важно, чтобы любой установленный PDU был а) совместим с вашими характеристиками электропитания и б) надежен. PDU с 3-фазным входом питания и 1-фазным выходом питания является наиболее распространенной спецификацией, используемой в центрах обработки данных, но это может варьироваться в зависимости от ваших требований к настройке. При использовании силовых кабелей подумайте о вложении средств во втулки для силовых кабелей. Мы используем те, для извлечения которых требуется усилие 30 фунтов, что является очень необходимой функцией безопасности для предотвращения случайного отключения оборудования.

    Look Ahead

    При установке серверного шкафа важно, чтобы он отвечал всем современным требованиям. Тем не менее, также важно смотреть в будущее в сторону будущего роста. Чтобы сэкономить время и сократить расходы в будущем, выигрышной стратегией является планирование установки, отвечающей всем вашим текущим потребностям, но также масштабируемой для дальнейшего расширения.

    Правильная сборка и установка серверных стоек и шкафов имеет решающее значение. После установки может возникнуть проблема, если вы решите переместить установку. Если вы предпочитаете пропустить трудности миграции и установки в стойку и стек, TRG предлагает полностью управляемые решения для центров обработки данных. Никаких длинных списков покупок или сборки не требуется. Вы отправляете нам оборудование или мы приезжаем забрать его, и мы складываем его для вас. Свяжитесь с нашей командой для получения дополнительной информации.

    42U Интернет/сетевой серверный шкаф Установка 19 дюймов Серверный вентилятор 1000 мм

    Серверный шкаф Raising Electronics 42U — прочный, универсальный и высочайшего качества; Организуйте и защитите свое оборудование для монтажа в стойку.
    Этот стоечный серверный шкаф премиум-класса высотой 42U подходит для стандартного 19-дюймового оборудования, такого как серверы HP, Dell, IBM и другое аудио- и видеооборудование. Эта стойка высотой 42U с высокой грузоподъемностью 3300 фунтов также совместима с оборудованием, соответствующим стандарту EIA-310. Стойка имеет дополнительное пространство для вертикальной прокладки кабелей как спереди, так и сзади стойки.
    Благодаря регулируемым монтажным направляющим эта стойка позволяет гибко изменять глубину направляющих до 34 дюймов. Верх имеет сменную панель, предназначенную для пользователей, которые хотят установить блоки вентиляторов сверху и сэкономить место в стойке для монтажа оборудования. Боковые дверцы снимаются для легкого доступа к внутренней стойке. Между тем, вы можете добавить замки на обе боковые двери, убедитесь, что ваша стойка не может быть открыта, если вам не разрешено. (Замки для боковых дверей продаются отдельно)
    Этот шкаф имеет сетчатые переднюю и заднюю дверцы, обеспечивает отличный поток воздуха для обеспечения пассивного охлаждения и предотвращения перегрева. Мощные колесики под стойкой обеспечат вам легкость передвижения по офису, студии или даже дому. Кроме того, мы предоставляем 5-летнюю гарантию и бесплатную пожизненную техническую поддержку!

    Характеристики:
    1.Сделка содержит совместимый серверный вентилятор. Стойка 42U с запираемой передней и задней дверью с сеткой, вертикальным управлением кабелем.
    2. Боковые панели снимаются для облегчения доступа. Тем не менее, замки доступны для установки на них.
    3. Высококачественная холоднокатаная сталь с 5-летней гарантией
    4. Полностью собранный, размер блока 81,5” В x 23,5” Ш x 39,5” Г
    Грузоподъемность 5,3300 фунтов. Регулируемая глубина монтажных направляющих

    Технические характеристики:
    Цвет: улучшенный черный
    Материал: холоднокатаная сталь
    Размеры: Ш: 24.5 дюймов Г: 39,5 дюйма В: 81,5 дюйма
    Место в стойке: 42U / 42RU
    Грузоподъемность: 3300 фунтов

    Габаритные размеры: (поддон, перевозка литов)
    350 фунтов 40x48x86

    Как установить сервер в стойку за 7 шагов

    Знают ли сотрудники вашего дата-центра, как установить сервер в стойку? Нет смысла поднимать серверы, если они установлены неправильно. Неправильная установка сервера может привести к повреждению сервера и поставить под угрозу безопасность сотрудников центра обработки данных.

    Существует несколько способов установки серверов в различных конфигурациях. Один из способов сделать это с помощью направляющих. Вот 7 шагов для успешного достижения этой цели:

    Как установить сервер в стойку:

    • Убедитесь, что ваш сервер совместим со стойкой. Прежде чем приступить к установке, важно убедиться, что ваш сервер поместится в используемую вами стойку. Попытка установить сервер в неправильно установленную стойку может привести к травме.
    • Демонтировать направляющие с болтовым креплением. После этого вы можете отрегулировать ширину и глубину стойки в соответствии с размерами вашего сервера.
    • Прикрепите направляющую в сборе к стойкам стойки. Сначала вставьте винты в монтажную стойку, а затем прикрепите узлы. Затяните винты и убедитесь, что направляющие установлены надежно.
    • Выдвиньте планку, препятствующую опрокидыванию. Это простой шаг, но очень важно предотвратить опрокидывание стойки, которое может привести к серьезному повреждению сервера.Поднимите сервер (используя подъемник центра обработки данных) и убедитесь, что задние концы монтажных кронштейнов выровнены с направляющими. Затем вставьте монтажные кронштейны в узлы и задвиньте сервер обратно в стойку.
    • Убедитесь, что сервер надежно закреплен в стойке. Узлы направляющих должны быть зафиксированы на месте.
    • Установите кронштейн управления кабелями. Это необязательная часть, но очень полезная. Это помогает гарантировать, что кабели сервера не зацепятся и не защемятся, а также будет достаточно места для маневрирования.Соберите кронштейн управления кабелями отдельно, а затем вставьте его в заднюю часть левой направляющей.
    • Проверьте работу направляющих: После установки кронштейна для укладки кабелей медленно выдвиньте сервер из стойки, пока он не достигнет упоров направляющих. Убедитесь, что рычаг управления кабелями выдвигается правильно и что кабели не зажаты. Затем медленно верните сервер на место.

    Предупреждения и предостережения

    Очень легко допустить ошибки при обращении с сервером, которые потенциально могут привести к повреждению оборудования или даже серьезной травме. При установке сервера убедитесь, что у вас:

    • Всегда загружайте серверы снизу вверх. Это предотвратит перегрузку ваших серверов и их перегрузку.
    • Убедитесь, что поток воздуха нормальный. Для предотвращения перегрева серверов требуется определенный поток воздуха. Неправильная установка может нарушить поток воздуха и привести к неисправностям.
    • Учитывайте температуру. Если сервер установлен в закрытой стойке с другими серверами, его температура может немного повышаться.Всегда учитывайте это при управлении температурой в центре обработки данных в целом.

    Сотрудникам центра обработки данных, возможно, придется довольно часто устанавливать серверы в стойки, но вопросы, связанные с работой с серверами, часто упускаются из виду при обучении. Соблюдение правильных процедур и соблюдение техники безопасности поддерживает серверы в хорошем состоянии, сотрудников в безопасности, а всех остальных счастливыми.

    Главная | Международная корпорация Тошиба

    Подразделение Motors & Drives предлагает полный спектр двигателей низкого и среднего напряжения и приводов с регулируемой скоростью.Эти продукты, отличающиеся качеством, производительностью и долговечностью, могут быть адаптированы для самых требовательных приложений.

    Нажмите здесь, чтобы увидеть все наши продукты Motors & Drives >

    Подразделение силовой электроники предлагает решения для кондиционирования и защиты электропитания, среди которых выделяются системы бесперебойного питания, аккумуляторы с быстрой перезарядкой (SCiB ® ), а также предприятий по кондиционированию электроэнергии. Продукты TIC Power Electronics известны своей надежностью и эффективностью и идеально подходят для ключевых рынков, таких как центры обработки данных, здравоохранение и промышленность.Клиенты получают выгоду от компактной конструкции, обширных гарантийных планов, а также круглосуточного обслуживания и поддержки.

    Нажмите здесь, чтобы увидеть все наши продукты для силовой электроники >

    Подразделение передачи и распределения со штаб-квартирой в Хьюстоне является частью мирового лидера Toshiba Corp. в поставке интегрированных решений для передачи, распределения энергии и интеллектуальных сообществ. Являясь одним из крупнейших в мире производителей современного передающего и распределительного оборудования, Toshiba уже более века поставляет на мировой рынок высоконадежную и инновационную продукцию.Подразделение TIC Transmission & Distribution обслуживает североамериканский рынок, предлагая продукты, отвечающие рыночному спросу на большую мощность, компактный дизайн и экологически безопасные решения, обеспечивающие впечатляющие рейтинги эффективности и отличные результаты.

    Нажмите здесь, чтобы увидеть все наши продукты для передачи и распределения >

    Доступные системы социальной инфраструктуры можно дополнительно настроить за счет добавления контрольно-измерительных приборов, систем управления технологическими процессами или программируемых логических элементов управления. Кроме того, TIC предлагает решения для транспортных систем, системы безопасности и автоматизации, а также гибридные двигатели для электромобилей.

    С 2011 года Toshiba International Corporation производит высокопроизводительные приводные двигатели для гибридных электромобилей (HEV). Современный завод HEV занимает площадь 45 000 квадратных футов и ежегодно производит более 130 000 двигателей. Завод, на котором работает более 100 человек, поставляет двигатели и генераторы для гибридных электромобилей, включая модели Ford Fusion Hybrid и C-Max.

    Нажмите здесь, чтобы увидеть все наши автомобильные системы >

    Инструмент установки Load-A-Rack

    экономит время и деньги на установке | АтласIED

    Часовой пояс: (UTC-12:00) Западная международная линия перемены дат(UTC-11:00) Всемирное координированное время-11(UTC-10:00) Алеутские острова(UTC-10:00) Гавайи(UTC-09:30) Маркизские острова( UTC-09:00) Аляска(UTC-09:00) Всемирное координированное время-09(UTC-08:00) Нижняя Калифорния(UTC-08:00) Всемирное координированное время-08(UTC-08:00) Тихоокеанское время ( США и Канада)(UTC-07:00) Аризона(UTC-07:00) Чиуауа, Ла-Пас, Масатлан(UTC-07:00) Горное время (США и Канада)(UTC-07:00) Юкон(UTC- 06:00) Центральная Америка(UTC-06:00) Центральное время (США и Канада)(UTC-06:00) Остров Пасхи(UTC-06:00) Гвадалахара, Мехико, Монтеррей(UTC-06:00) Саскачеван (UTC-05:00) Богота, Лима, Кито, Рио-Бранко(UTC-05:00) Четумаль(UTC-05:00) Восточное время (США и Канада)(UTC-05:00) Гаити(UTC-05: 00) Гавана(UTC-05:00) Индиана (Восток)(UTC-05:00) Теркс и Кайкос(UTC-04:00) Асунсьон(UTC-04:00) Атлантическое время (Канада)(UTC-04:00) ) Каракас(UTC-04:00) Куяба(UTC-04:00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан(UTC-04:00) Сантьяго(UTC-03:30) Ньюфаундленд(UTC-03:00) Арагуаина (UTC-03:00 ) Бразилиа(UTC-03:00) Кайенна, Форталеза(UTC-03:00) Город Буэнос-Айрес(UTC-03:00) Гренландия(UTC-03:00) Монтевидео(UTC-03:00) Пунта-Аренас(UTC -03:00) Сен-Пьер и Микелон(UTC-03:00) Сальвадор(UTC-02:00) Всемирное координированное время-02(UTC-02:00) Среднеатлантическое – Старое(UTC-01:00) Азорские острова( UTC-01:00) Острова Кабо-Верде. (UTC) Всемирное координированное время(UTC+00:00) Дублин, Эдинбург, Лиссабон, Лондон(UTC+00:00) Монровия, Рейкьявик(UTC+00:00) Сан-Томе(UTC+01:00) Касабланка(UTC+ 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена(UTC+01:00) Белград, Братислава, Будапешт, Любляна, Прага(UTC+01:00) Брюссель, Копенгаген, Мадрид, Париж(UTC+01: 00) Сараево, Скопье, Варшава, Загреб(UTC+01:00) Западно-Центральная Африка(UTC+02:00) Амман(UTC+02:00) Афины, Бухарест(UTC+02:00) Бейрут(UTC+02: 00) Каир(UTC+02:00) Кишинев(UTC+02:00) Дамаск(UTC+02:00) Газа, Хеврон(UTC+02:00) Хараре, Претория(UTC+02:00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс(UTC+02:00) Иерусалим(UTC+02:00) Джуба(UTC+02:00) Калининград(UTC+02:00) Хартум(UTC+02:00) Триполи(UTC+) 02:00) Виндхук(UTC+03:00) Багдад(UTC+03:00) Стамбул(UTC+03:00) Кувейт, Эр-Рияд(UTC+03:00) Минск(UTC+03:00) Москва, ул.Санкт-Петербург(UTC+03:00) Найроби(UTC+03:00) Волгоград(UTC+03:30) Тегеран(UTC+04:00) Абу-Даби, Маскат(UTC+04:00) Астрахань, Ульяновск(UTC+04) :00) Баку(UTC+04:00) Ижевск, Самара(UTC+04:00) Порт-Луи(UTC+04:00) Саратов(UTC+04:00) Тбилиси(UTC+04:00) Ереван(UTC+ 04:30) Кабул(UTC+05:00) Ашхабад, Ташкент(UTC+05:00) Екатеринбург(UTC+05:00) Исламабад, Карачи(UTC+05:00) Кызылорда(UTC+05:30) Ченнаи, Калькутта, Мумбаи, Нью-Дели(UTC+05:30) Шри-Джаяварденепура(UTC+05:45) Катманду(UTC+06:00) Астана(UTC+06:00) Дакка(UTC+06:00) Омск(UTC+) 06:30) Янгон (Рангун)(UTC+07:00) Бангкок, Ханой, Джакарта(UTC+07:00) Барнаул, Горно-Алтайск(UTC+07:00) Ховд(UTC+07:00) Красноярск(UTC +07:00) Новосибирск(UTC+07:00) Томск(UTC+08:00) Пекин, Чунцин, Гонконг, Урумчи(UTC+08:00) Иркутск(UTC+08:00) Куала-Лумпур, Сингапур(UTC +08:00) Перт(UTC+08:00) Тайбэй(UTC+08:00) Улан-Батор(UTC+08:45) Евкла(UTC+09:00) Чита(UTC+09:00) Осака, Саппоро, Токио (UTC+09:00) Пхеньян(UTC+09:00) Сеул(UTC+09:00) Якутск(UTC+09:30) Адель помощник(UTC+09:30) Дарвин(UTC+10:00) Брисбен(UTC+10:00) Канберра, Мельбурн, Сидней(UTC+10:00) Гуам, Порт-Морсби(UTC+10:00) Хобарт(UTC +10:00) Владивосток(UTC+10:30) Остров Лорд-Хау(UTC+11:00) Остров Бугенвиль(UTC+11:00) Чокурдах(UTC+11:00) Магадан(UTC+11:00) Остров Норфолк (UTC+11:00) Сахалин(UTC+11:00) Соломоновы острова.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
