Розетка для встроенного духового шкафа: какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

Чтобы приборы работали долго и бесперебойно, а вы были уверены в их безопасности и надежности, нужно правильно подключить оборудование. О том, как выбрать розетку и осуществить электромонтаж духовки, расскажет эта статья.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации.

Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Для очень мощных устройств может понадобиться розетка на 40 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А.

Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

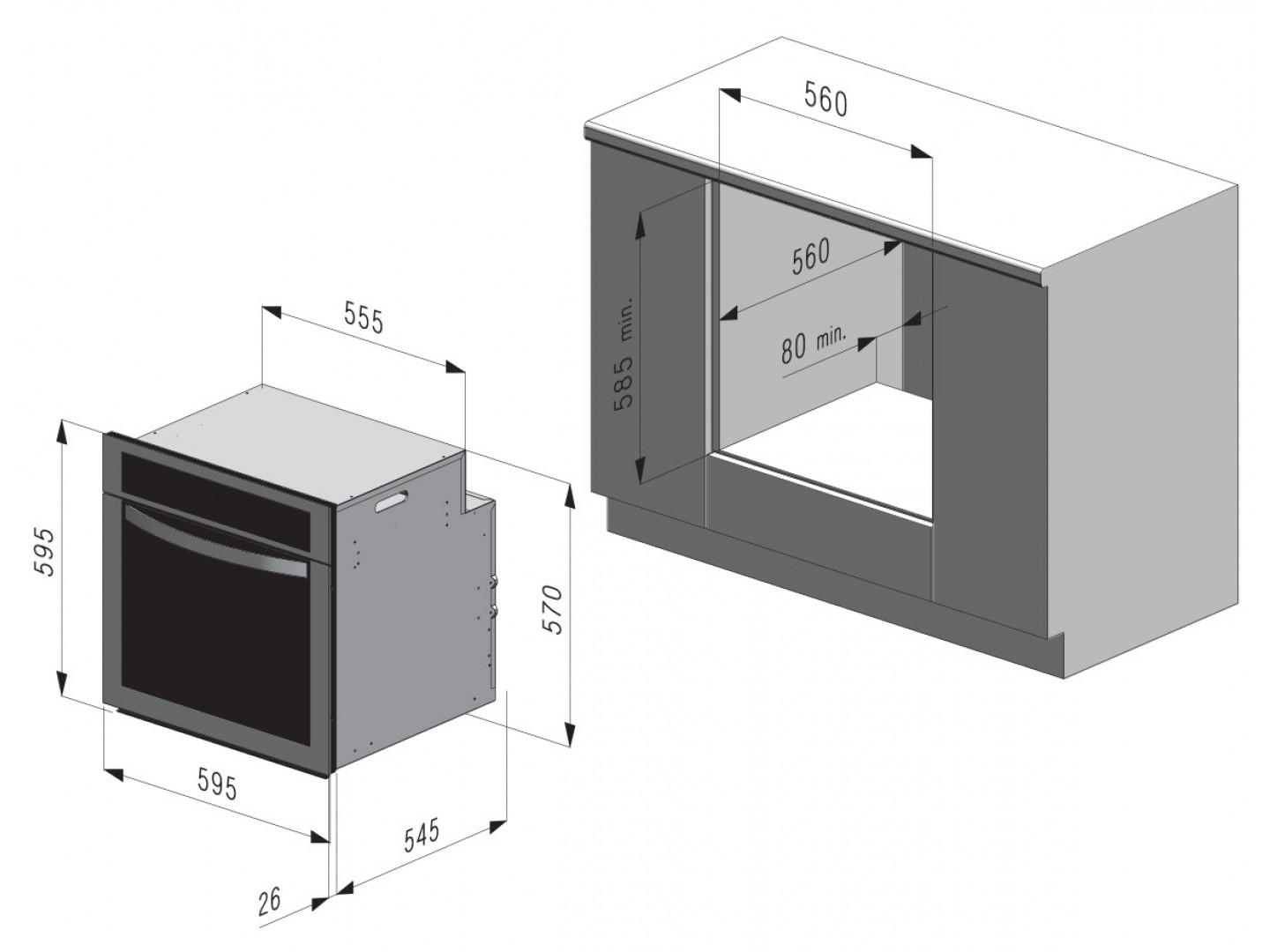

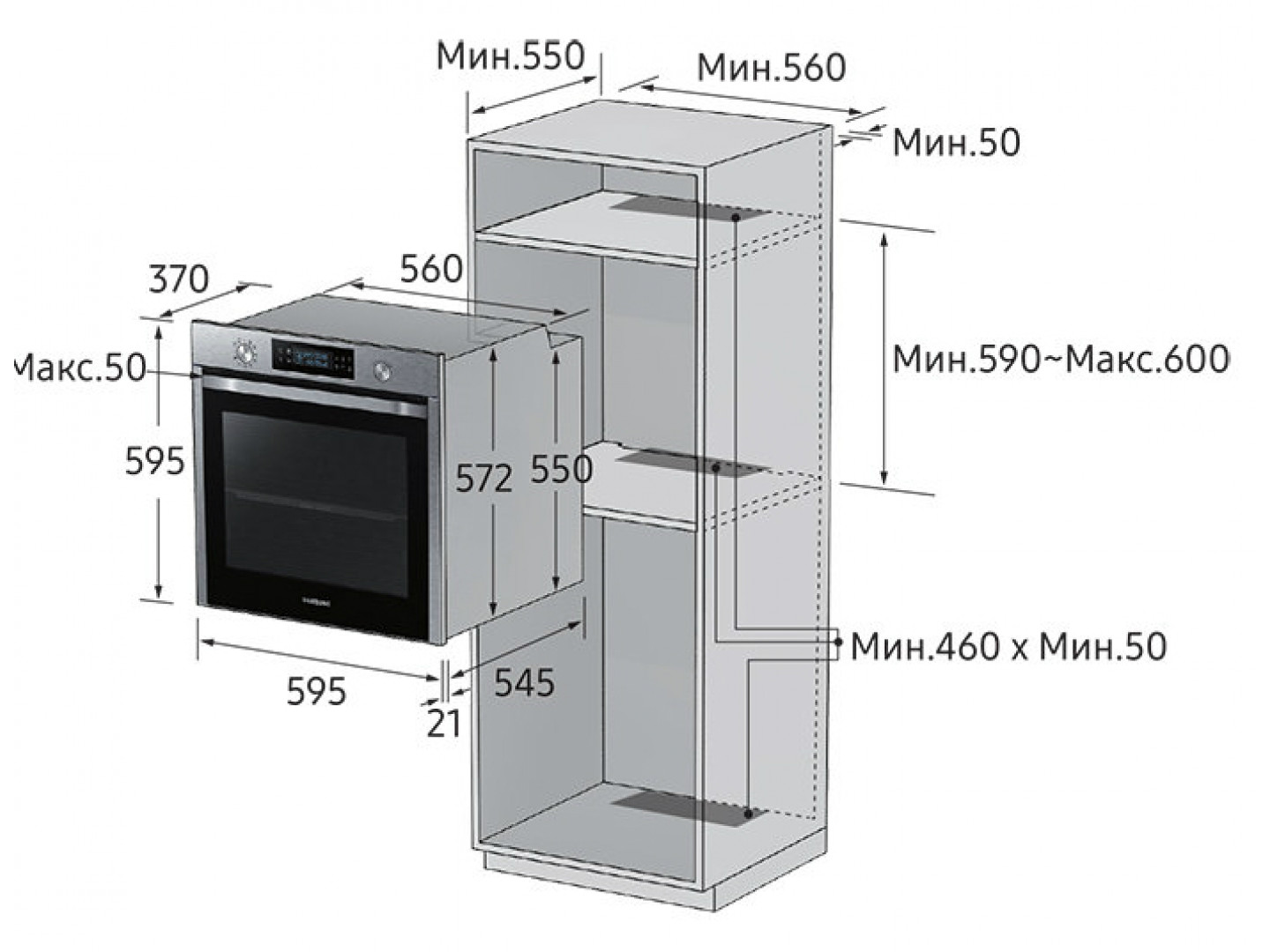

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

К вилке

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки.

Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

• электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
• применяют трехжильные или пятижильные кабели;
• включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
• для выделенных силовых линий выбирают кабели ВВГнг или NYM;
• медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
• отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

Дополнительными требованиями являются негорючесть, двойная изоляция и влагостойкость.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

Без вилки

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.

При подключении применяйте только коричневую жилу, черную изолируйте.

Двухфазная

Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.

Трехфазная

Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.

Распространенные ошибки

Наиболее распространенной ошибкой при подключении является подсоединение трехфазных моделей приборов к однофазной электропроводке. Тогда блокируется часть конфорок, их индикаторы показывают остаточное тепло. Поэтому прежде чем приступать к монтажу вилки, внимательно прочитайте документацию, прилагаемую к технике.

Бывает, что подключенная панель самопроизвольно прекращает и начинает работу. Проблема может оказаться не в установке.

Подобные неполадки иногда вызывает попадание воды на сенсоры, случайное нажатие каких-либо клавиш, работа блокировки от детей.

Техника безопасности

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

Чтобы приборы работали долго и бесперебойно, а вы были уверены в их безопасности и надежности, нужно правильно подключить оборудование. О том, как выбрать розетку и осуществить электромонтаж духовки, расскажет эта статья.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Для очень мощных устройств может понадобиться розетка на 40 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

К вилке

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

• электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
• применяют трехжильные или пятижильные кабели;
• включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
• для выделенных силовых линий выбирают кабели ВВГнг или NYM;
• медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
• отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

Дополнительными требованиями являются негорючесть, двойная изоляция и влагостойкость.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

Без вилки

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.

При подключении применяйте только коричневую жилу, черную изолируйте.

Двухфазная

Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.

Трехфазная

Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.

Распространенные ошибки

Наиболее распространенной ошибкой при подключении является подсоединение трехфазных моделей приборов к однофазной электропроводке. Тогда блокируется часть конфорок, их индикаторы показывают остаточное тепло. Поэтому прежде чем приступать к монтажу вилки, внимательно прочитайте документацию, прилагаемую к технике.

Бывает, что подключенная панель самопроизвольно прекращает и начинает работу. Проблема может оказаться не в установке.

Подобные неполадки иногда вызывает попадание воды на сенсоры, случайное нажатие каких-либо клавиш, работа блокировки от детей.

Техника безопасности

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

Чтобы приборы работали долго и бесперебойно, а вы были уверены в их безопасности и надежности, нужно правильно подключить оборудование. О том, как выбрать розетку и осуществить электромонтаж духовки, расскажет эта статья.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Для очень мощных устройств может понадобиться розетка на 40 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

К вилке

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

• электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
• применяют трехжильные или пятижильные кабели;
• включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
• для выделенных силовых линий выбирают кабели ВВГнг или NYM;
• медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
• отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

Дополнительными требованиями являются негорючесть, двойная изоляция и влагостойкость.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

Без вилки

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.

При подключении применяйте только коричневую жилу, черную изолируйте.

Двухфазная

Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.

Трехфазная

Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.

Распространенные ошибки

Наиболее распространенной ошибкой при подключении является подсоединение трехфазных моделей приборов к однофазной электропроводке. Тогда блокируется часть конфорок, их индикаторы показывают остаточное тепло. Поэтому прежде чем приступать к монтажу вилки, внимательно прочитайте документацию, прилагаемую к технике.

Бывает, что подключенная панель самопроизвольно прекращает и начинает работу. Проблема может оказаться не в установке.

Подобные неполадки иногда вызывает попадание воды на сенсоры, случайное нажатие каких-либо клавиш, работа блокировки от детей.

Техника безопасности

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

Розетка для духового шкафа: установка, подключение, выбор

Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование требует качественной проводки и розетки. Без надежного провода, который соединяет распределительный щиток и подходящей розетки, рассчитанной на работу столь мощного агрегата, новая духовка прослужит не долго. Поэтому, отправляясь в магазин электротоваров, для начала определите, какова мощность нового электрооборудования. Учитывая этот параметр, знайте, что силовая розетка под духовой шкаф на фото, не может обладать мощностью меньше данного числа. Больший запас мощи допустим, и даже желателен. Меньший же, приведет к тому, что оборудование быстро сгорит.

Выбираем розетку

Высчитываем мощность

Это основной параметр, которым следует руководствоваться при выборе розетки для подключения духового шкафа. К любой модели электрооборудования, производитель предоставляет покупателю инструкцию, в которой четко указаны все технические параметры. Стандартный объем потребляемой мощности, составляет 1,5-2,5 кВт. Разделив данную цифру на напряжение в сети, получаем показатель силы тока, который возникает при подключении устройства к сети. Обычно, сила тока равна 12 ампер. Учитывая такие вычисления, приходим к выводу, какая розетка нужна для духового шкафа. А именно на 16 ампер. Если же, планируется подключить духовку и варочную панель к одной спаренной розетке, ее мощность должна быть не менее 32 ампер. Именно такой запас позволит без проблем использовать одновременно духовку и варочную панель, не опасаясь возникновения замыкания.

Другие параметры

Современные электрические духовки, оснащены вилками евро стандарта. Поэтому, розетка для подключения духового шкафа, также должна быть евро вида. Плюс к этому, учитывая мощность электропечей, приобретать, следует розетку с керамическими внутренностями. Только керамика способна выдержать чрезмерные нагрузки, на протяжении 2-3 часов – оптимальный период беспрерывной работы варочной панели и духового шкафа. По внешнему виду и цветовому решению, нет специальных рекомендаций. Данные параметры определяются покупателем самостоятельно.

Установка

Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств. Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками. В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.

Определяем местоположение

Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:

• В области расположения мойки, слива и возле водопровода.
• На стене, в области нахождения самой духовки.
• Выше рабочей столешницы.

Лучшим местом размещения, является внутренняя часть гарнитура под рабочей поверхностью, к которой имеется беспрепятственный доступ. Если розетку расположить над столешницей, то делать это следует вдали от мойки, холодильника, духовки и варочной панели. Соблюдение данного правила позволит избежать замыканий в электроцепи.

Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.

Какая розетка для электрического духового шкафа может быть выбрана и как правильно ее подключать, показано на видео.

Подводя итоги, отметим, что к выбору розетки, к которой планируется подключить электрическую духовку и варочную панель, нужно подходить максимально ответственно. От качества данного оборудования зависит срок службы кухонной бытовой техники. Не старайтесь сэкономить и приобрести дешевые аналоги. Специалисты рекомендуют установить дорогостоящее электрооборудование, которое будет отличаться высоким качеством. Только в этом случае, можно быть уверенным в безопасном использовании духового шкафа и варочной поверхности.

Розетки для духового шкафа и варочной панели . Электропара

Современные духовые шкафы и варочные панели отличаются стильным дизайном и великолепными техническими характеристиками. Помимо функции энергосбережения они значительно расширяют горизонты кулинарных фантазий хозяйки, а многие работают по интеллектуальному принципу. После покупки предстоит процесс подключения духового шкафа и варочной панели к сети, нужно выбрать подходящий кабель и розетки.

Прежде всего следует поинтересоваться рекомендациями производителя по выбору розетки, особое внимание обратить на потребляемую мощность прибора. Розетка должна быть рассчитана на определенную силу тока, которая возникает при включении техники, этот параметр можно вычислить так: делим суммарную мощность варочной панели или духового шкафа на величину напряжения сети. Например, мощность электроплиты равна 2200 Вт, а напряжение 220 В. Разделив 2200/220 В мы получаем 10 Ампер – выбранная розетка должна иметь силу тока не меньше, а лучше больше этого значения. Поскольку варочная панель или жарочный шкаф работают обычно довольно долгое время (например, приготовление холодца занимает около 6 часов непрерывной работы), лучше перестраховаться и сразу брать розетку с большим запасом –отлично зарекомендовали себя розетки на 25 А и выше.

Следует заметить, что духовые шкафы менее мощные, чем варочные панели, для них достаточно сетевого напряжения 220 В и розетка на 25 Ампер. А вот варочные плиты вообще чаще всего подключают напрямую к сети без использования розеток, но уж если потребовалось подключить розетку, следует выбирать модель с силой тока 32 Ампера, причем отдельный автомат тоже должен быть не менее 40 Ампер.

Розетки силовые для духовых шкафов и электроплит бывают встроенного и накладного монтажа. Если вы производите установку варочной панели в частном деревянном доме, используйте только накладной монтаж (открытая проводка) и обязательно заведите провод в кабель-канал во избежание возникновения пожароопасных ситуаций.



Силовая розетка для варочной панели

Розетка накладная для духового шкафа

Силовая вилка

Подключение жарового шкафа или электроплиты

Итак, мы выяснили, что для подключения жарового духового шкафа можно обойтись подключение розетки в обычную сеть 220 Вольт. Варочная панель должна подключаться только на отдельный автоматический выключатель, рассчитанный на силу тока не менее 32 А (C32). Розетка должна обязательно быть оснащена заземляющим контактом, провод выбирается не менее 4 мм2 сечения, причем нужно использовать силовой медный провод с тремя жилами (NYM, ВВГнг). Возможно, когда в квартире двухфазная сеть и провод имеет четыре жилы.

Автомат для варочной панели

Кабель NYM для однофазной сети

Провод ВВГнг для двухфазной сети



Посмотрите, сколько проводов идет от варочной панели – если три, то можно подключить и к однофазной сети, а вот если четыре – сеть должна быть двухфазной. Что же делать, если в вашем доме сеть однофазная, а плита требует две фазы? Не стоит пугаться, можно справиться и с этой проблемой. Скрутите два фазных провода от плиты вместе (обычно они маркируются черным и коричневым цветами, подробнее нужно смотреть на схеме подключения от производителя). У вас получится одна скрученная жила, ее следует подключить к фазе от сети (черный, коричневый или белый провод от стены).

Заземляющая жила желто-зеленого цвета подключается к заземляющей клемме силовой розетки, если в вашей сети всего два провода (дома старой постройки), выводите землю в общий электрощиток на подъезд. Всегда соблюдайте полярность – «фаза» должна подключаться к «фазе», «нулевая» жила к «нулю», а «земля» к «земле». Уделить особое внимание требованиям изготовителя по подключению: в наших домах часто уже стоят готовые силовые розетки под электроплиту, но они могут не подходить к варочной панели, которая бывает и на 220 В, и на 380. Если варочная панель требует 220 В, не подключайте ее к готовой розетке на 380 В, а делайте новую.

Схема подключения варочной плиты в однофазной/двухфазной сети

Розетки на кухне: Как разместить их правильно: houzz_russia — LiveJournal

Недочеты планировки розеток здесь оказываются куда обиднее, чем в любом другом уголке дома

Источник: Houzz

То окажется, что кухонный комбайн некуда включить, то посудомоечная машина не становится по глубине или попросту чайник стоит не там, где хочется, а где есть свободная розетка. Всего этого не случится, если на этапе работы электриков хорошенько подумать о месте размещения розеток на кухне.

Важно понимать, что грамотное и удобное размещение кухонных розеток можно получить только после того, как вы четко поняли конфигурацию будущего гарнитура. То есть вплоть до полочки и ящика окончательно прорисовали расположение мебели (со всеми высотами и шириной шкафчиков). Как следствие, вы понимаете, какая бытовая техника вам необходима и где именно она будет установлена.

Совет: Если вы заказываете новый гарнитур, скорее всего, у вас есть профессиональная схема из салона, где вы его заказывали. Если же планируете оставить прежнюю мебель, методично измерьте ее и начертите схематичную развертку по стенам, как это показано на моем плане.

Следующий шаг — спланировать необходимое число розеток для подключения встроенной техники и отдельно стоящих приборов. Для удобства предлагаю вам сводную схему, на которой указаны все необходимые кухонные розетки, отмечены высоты и месторасположение.
Удобнее всего начинать с места расположения розеток для встроенной техники.

Важно: Данная схема универсальна и подходит скорее как руководство, а не призыв к действию. Она поможет вам ничего не упустить при планировании вашей кухни, индивидуальной для каждого конкретного помещения

Варочная поверхность и духовой шкаф
Как правило, электрическая варочная поверхность и духовой шкаф подключаются автономно друг от друга, поэтому нужно предусмотреть две отдельные розетки. Если духовой шкаф будет расположен под варочной поверхностью, разместите две розетки внизу на расстоянии 180 мм от пола. Именно на этом уровне в будущем будет находиться выдвижной ящик.

Второй вариант — расположить две розетки по вертикали за соседним шкафчиком на расстоянии 200 мм от его боковой стенки. Высота от пола в этом случае должна быть 200-750 мм от пола.

Если духовой шкаф встраивается в колонну и располагается отдельно от варочной поверхности — на уровне груди, — то и розетка для него должна находиться в соответствующем месте. Идеально — под ним же, в нижнем шкафчике на высоте 200-750 мм, или за соседним шкафчиком на высоте 1000-1300 мм от пола.

В этом случае розетку для варочной поверхности установите под ней на высоте 600-750 мм от пола.

В случае использования вами отдельно стоящей плиты, розетку размещайте сбоку от нее за соседним шкафом, на высоте 200-750 мм от пола.

Холодильник
В любой инструкции по подключению холодильников мелкими буквами написано, что прибор запрещено подключать через удлинитель. При этом шнур холодильника не так велик, как хотелось бы — обычно это 1 метр. Поэтому важно не просто правильно разместить розетку, но в идеале — с правильной стороны (месте выхода) шнура.

Место подключения холодильника следует предусмотреть не за ним, а сбоку, если планируете покупать встроенную технику. Наилучшим местом для розетки станет соседний шкафчик на расстоянии 100-200 мм от холодильника на высоте 200-750 мм от пола. Если холодильник отдельно стоящий, розетка может быть как за шкафом, так и непосредственно за холодильником. В последнем случае поместите ее буквально в 50 мм от края холодильника, чтобы потом к розетке был свободный доступ.

Продолжение на Houzz
Читайте также: Не туда повесили: 12 частых ошибок при установке бытовых приборов

схемы + советы — INMYROOM

Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.

«Как разместить розетки на кухне?» — один из самых популярных вопросов в моей практике. Чтобы избежать ошибок, важно соблюдать последовательность действий и два правила.

Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.

Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.

Вам пригодится:

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Розетки для посудомоечной и стиральной машин

ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой — важно позаботиться об их влагозащите.

Розетка для микроволновой печи

Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.

Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.

Розетка для вытяжки

Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Совет INMYROOM: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.

Розетки для мелкой бытовой техники

Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.

Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.

Розетки для телевизора, кондиционера и гаджетов

Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.

Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.

Совет INMYROOM: очень распространенная проблема — уйти и забыть выключить свет. Одно дело, если вы вышли на 15 минут в ближайший магазин, а другое — в офис на целый день. Мало того, что лампочки приходится менять чаще, так еще и растут коммунальные платежи. Для забывчивых есть прекрасное решение — датчики движения: стоит вам выйти из комнаты, и через пять минут датчик принудительно выключает свет. Для самых забывчивых компания Legrand разработала датчики, которые еще и выключат за вами утюг из розетки, перекроют воду в кране и отключат газовую плиту.

Датчики могут крепиться как на стену, так и на потолок, отличаются по форме и дизайну, поэтому вы без проблем найдете тот, который идеально впишется в ваш интерьер.

Подводим итоги

Каждый бытовой прибор следует размещать на отдельный автомат в электрощитке.

Для встроенного холодильника розетку лучше размещать в цоколе кухни.

Если у вас не электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки.

Расположение розетки непосредственно за духовым шкафом — недопустимо.

Оптимальный вариант размещения розеток для ПММ и СМ — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола.

Для встроенных вытяжек — розетку нужно размещать внутри шкафа или над кухней.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую.

Количество розеток для мелкой бытовой техники напрямую зависит от числа приборов.

На обложке: дизайн-проект UD Base

Импримир

% PDF-1.5 % 1 0 obj > / OCGs [17 0 R 80 0 R 142 0 R 204 0 R 266 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток заявка / pdf

Импримир

2018-08-21T16: 11: 15-05: 002018-08-21T16: 11: 15-05: 002018-08-21T13: 21-05: 00Adobe Illustrator CC 22.1 (Windows)

200256JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9w 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAADIAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A7Z5s85avoEnl2OKJ78aw JfrDNcWVqY / SiWSqCZV9SvIkhegB9gSrB1 / PTzYt7ZpNoca217xeIjWNJ9Qp6Id / TrRXHLcNVRxp tU4q9i0qSe / 021vfrUsbTxq8kStby + m5Hxx80QqxRqqSPDAqpdw3UUSst7NUyRJusPR5FU / 7r8Di rybzF + c3mHR9U1CyNlbyJbX0lvbSzatpdt6tvGWjeTjLQq6Srupp1pscKo3Q / P35pay8VzZeXPW0 a5jhNvqVtf6fcxmTlGlwvJKKyxt6gqD + z0PTFWQeVNf / ADC1C9t7TXvLt1pMbxu82oC5s5YlZWIR fTVPUq4APtXArMIxPFexxNO8ySRyMQ4QUKMgFOCr / OcVSbzn5sj8vDTzLaahcRXkrRyTafAJxAqr X1JuQbilaCuKsVX84rF5kij0bzUxkTkjnSlVeRcIEqyCh45cvs0712xVq7 / NayfU10eXSPMjW12V t / rf6PVYi8wIK1ZF2ApU9d + mxwqwaKy / L5rmK3PlzzxHJFC1fQF56MZjTeGMpIvKqxhV4DiQFpiq deW / LHknzNqZsJdK826VdqlTJeyXdvCUgVY0JmR / TZmQIKmpNOppir0ny15B0ry4Jf0ZeX / 77d / r Ny114Vp6 / qUrxHTAqefVJ / 8Altm + 6H / qnirvqk // AC2zfdD / ANU8VRCgqoBYsQKFjSp9zQAYqoNb TsxIu5VBNQoEVB7CsZOKtfVJ / wDltm + 6H / qniqQ + aPy80XzNJaSatPdvJZCVbd4ZfQIWfh6ikxKn IN6S7NttiqTr + SPktC / pS6jCsnPnHFezRxkuzOTwQqlechYGlQdxvhtWm / JHyg0ol + t6usikkOup XSmpFK1D9aY2rMbLSTZ2cFpBeXAgto0iiDmN24ooVasyFmNB1JrgVW + qT / 8ALbN90P8A1TxVfFBK j8muZJR / I4jA / wCFRT + OKvJvNfnL8roL2y03zdc27alpqIbSK6ha4kh9aKKSsbJYvSqsnxDao8Va hVJrjVP + cere2kmkttJ + rRsscsi2IIDNSnSwq1DsSteJqDTfFWQaf + cP5a2FnFZ6frUdvZQ2 / rxx QwTiOOIhpN + NhRCQpIVqMew3GKrm / O / yDcRxf7nZGSUrLAUt7puYj / e1XhYNsOBB91YdjirG7zzn / wA48XU8lxfHTJLnUJpGnmn09 / VeUuC7SM + ncwC / 7TbVr4HArJbb88 / y6aGMweYQkLsyIfQuI15K AzfasFp9tfpI8cKsr8u + aLLzJFJJoerwX / oBDcRxTx + rD6leCzRG2EkTHi3wuoOx8MCpzbJdJqCf WmLsYpPTPNWAAaPlssUXtiqF8zqv1d3Mot / TtZ3FyYPrRio0VZFho3Iha02xV5jH500uaNXh896P MIVke / kg0cyRoDtEeStIIlDGr8yagEjiAaFUd5b87aPYarcW3mXzDZ6nAIgY5IdEubSONzWRi9xw kgKhKKPiHvvirMNL83 / l1qmopptndWjahIHaK1liMMjhh5EosqIWHLpT7Q3FRvgVKPOEfmWLy5eS + VbWKbVo9S4KrQ28tLcGrqq3EkCfQHr4YVY15d1D83I7kX2teXxe2Co7fo6K0060mZ6DiC5vJioB JNCK / DvTuqz3QdTl1C4S3v8AyfdaS5UmS4nFjJbqwqQnOKZ5GJHcR8a7VwKyH9Gab / yyQ / 8AItf6 Yq7SwBploAKAQxgAf6gxVhN7pWtDUdSngvreCG4lLWwlt4ZfTPOQMG9aSNWLvHXbtXuagoS9rfzP aW1xdahr + m + lFBNVo9Os41U8F9OU8rqU1RlYsNwwNBTFKrHpXnSS + EVvrOnMkgRYkk061k + JYy8r MYZwVDMCFHFuIpUk4qwPXvPfmWx1e406213R7hY2aISQwaIX9YME4CObVIZOtftRgg0FDirNPKH + J / M9jf3VrrGnQGG4ktlt306zmmt2VgaTG1vbmNmC9qqa1qOmKp0nlPz4tjOj6zpUl6eRglGlqiA / sAr6rED + bc4qy8aXpwABtYSe59NP6YFUZbO0hurNoYI4mMrAsiqpp6Mm1QMVY3qMl / p1vYT2mj3e rG4hoxsSCYVUIVRzc3tuSGr8PGv2d6YVQ0E2oXWqLZT + VtQiiaXidQlFubcENX1DTUWl47AiiV9s VZE3luJlKMYijAqylZiCp6gj1 + mBW4 / Lkcf92Yk / 1VmHanafw2xVieoeffy / 0rVbvSL3XIrbUbEk 3lu0F / WPiEbkxD8ah2k4mtGrtWhwqp2v5hfl5dLAsGsq3qlmjQ2upKVMahizqzAx / AVIL02K06jF XD8zvy7T1XTzClFVW5xwaiwlDEKvosrkTfE6r + 75UJA6nFWb2URju4mZ / V9aF2jc + sCqhkqOMskl K8h3B2wKt1tbpklW0KrcmzufRLCRhy / d0qIisn / AGvhirxW4fzg6yCCJTPeRCNrWR / MaxQ3MaiVH 9YCJY4 / TYhgkScnHEtWuFVU6n5reOK6WLhPPzs2DnzFJFHK7RFH9MxQq0YjUszFFFaLyFWOKonyi / nC11JblrqKOVwsQmuYPMN9EUCnkwtLiRESUrCp9QtX4ipqTyZV6guhaLrdlqFjrFjBqFmb6R / q9 zGsiclpRuLAiowKx7zt5I / L / AEjyxf6qnlbS55rRPVVZbSJwWZlVmbeMsx7ksCe5xViumfmF5j0W 2h0fS / K01lFGT6OnW + kNHw5tzYiMXwAq7n6cKvUfJmuz695YsNWuIxFNdIxkjUcQCrsn2eUlPs / z H54FTHTP + Obaf8YY / wDiIxVjmrStCPUW2e8K3Sf6LF6fOT / SLn4R6rRpv7sMKptpekae + jWkdxa2 8pa3jWWkKqrVQA / CedAfCpwKgFKL5vhhjs2tY4kIV6RqktUc80CMxp2 + IA4VT19O091dXtomWXeQ FFIY0p8W2 + 2BUF9SmluroxTmKNJAqwAFEqY0YtWIxOWJbfkx + WKrYrWR5JkitYbV43CNPFK4Ykor cmCpHzpyGzNirBfzE / NibyPc21jcyG6ubhpJAyWiTfuIViklJVbq2ZeKs + / FvH9lgSrJvJfmoeaP L2javxdZJZCsweE2x9RYH50haSdkFegLnxBIIJCsZ / NjRNJ1Pyzo3120iuZVjMUXrTX1unCVEMiv JYxTtwPpqWD0X4faoKsX0HU7VZrTS7nQ9DuiVQy3DNqtxKywuzwobl7GQO6P8Q5PUfaA74qzny15 Xs7KaDUdM8kaRp / NIbiC4hmMciu0bgng1pGyMiylQetCenQqsz0241eYz / pCzitFVl + rmKczl1Kg sXBji4ENUUHLxr2wK8Z846fqEv5hzypJ5oktLieOJ1tZrmKzjIKDnFElmUZURXbeSjEAFuLkgqqf VbKFmi + v + cmVp3QCOzuvTAhArHypQqacg1dyTxP7IUJl5R8uabrmqkx6z5pMFqy3LwalHPZwy7mq 1kSMsCxVio2 + EBaAEYpeqSf8dKD / AIwzf8SiwKg9dR3ilRF5s1ldD0 + Bl5A + nVQitGWLDYAMMVfO ttbafaQWjroOpkRTm5eF9J1KJ0vJ / Ur6k0moClBLGjGV2VuTfFQ1QqjFsraW + QXXljU50PGO456b esJFmIQTB5NQalt + 8b90QzIGaoHJqqsp8n + XNThuYrzSPLy28qvDaW99qdlI5gazMkDXCpNqBlWJ k2Th8dXZiGDElV6voXLjfciC31yWpAoK7dt8CvM / zH0byBoNve2ml6W9v5g1G1CR / VEm9GOCSblu ikQqpaNjxVeo6YQhefzUjM31r9CzCXnz4Bm5VrWnP6pyp / s + m2NKnH5R + adNk0Kx8vSLNBqdusnw SxMqPWR5DwfcbL1Bp9OJSzvTP + Obaf8AGGP / AIiMCsa1pikZYNa1WcSejey + jHMkdxceoisVerUY dqb74Vb02 + 0ZtJt4ryPR1kMSLNF9ajYfDQ0b93Q7gHvv49cVQ2jXVxd + aorn / cda2dZYUs7aZZri R1Vv35MZC + myrtVeXStKbqGbYEsV1C71X / EU1naXAjhYLI8TKaOSYIvtoVkX7fUN9GFVFdO1O81e WNHTTZIpJBNPFI1xK49G2KgSSJG1Pj / hihM9H0mD61qh21jfzw3IVJrgBqBreFzxWnFdzttX3xSm U8UcctkkaBFEzUVQAP7mTsMCvOPzct9IuPKmhwap9W + ru0dTeCIxrwRX5sJb7TaqpUcgrOSNuO + F Xndr5f8AKVteNdLZaXCLZvtr9V4WqguZoZv9zD / vAs4ViqcalT8S / YVZp5W0dNWuJ7HTbby3ENLb laomnBhDIeLOKQajI1SshDDilOXetCq9V0jS4NOs1ijiiilcK1z6ClI2lCBWZVYsVB4 + OBXmXmHy x5jfzRrV9a6cJfrU6G3uRp1hKxjMMETBpGljkkRTVvjIfY0X4V5FULpv5Q + abrSg1 / qVifrrLcXW nX2j2BoSKtHKLYJHzBoeYLfEB2xVONL / ACl1G0vY5GvdOgt1uIrhjaaXapcEwMskdJHWRRxeNRXh UAbEEVxVn0MUsVzZxSzNcSpbyq87hVZ2DRVYhAqivsMCpH56vfqZ0 + Z3mSANKbkW7SpI0aIJGUGD 97vw6JucIVgMPmPzELayZYZ3Vz6d5Lcv5kVw785EZFjhUcBGoBJAo1QTXbFCnB551aC2U3unTXF2 7hVt4LjzTCeAB5uQ1lM4h3aVUV + KhNMUsh8pa8 + r6z + jNU06 + 053VxC8V7r8oMkY5MsjXFrZxRrx qVYvRj8IqcCqNz5k1jSfy8TUrSR5b036xkm6tLZ5SdlRpr9JIv3jBVY / b3JBrsSqU3P5ieci7iJZ 1aGM + tEl9onOkspihkCSIDyYpVKtxoWDVYAYqhtL / MXz3cX1R6k1lFDMD6mpaH6sjQcELKkNuYy3 q / BtMFBJqF + HFWQ / l15r81eYdSiW9knS0tEpNJb3Wk38EzFSVaeS2ihkjEkbRyRcEWtWqFXjyCvR tM / 45tp / xhj / AOIjFWIeb9L0nUU0pdRTmttfyXFueIYpMl4gV1qycGAYgP0Wu + 1cKvnzzR5suIPM 17DFS7jbjHcFr26EscCTpA6LFDcyD1W5IyFET / JDHFXsv5PX2h4 + kaXcWBuBcrM63vqzwyK80lsZ pGVBPcyhf3g4h3qB7UOKvTLzUIrVkV45G5gnkooigfzSMVjXrsC1TgVieqJrL6xJqVk9nGhKR8Zp v3hX9zLyTYJUcB + 0R298KF2jHXbu51BxdpZXvrstv9Zt2DSfuouR9ItHyTjEtCtG8aVxVkOi2tzb yaj9YuPrMklyHL8FjoPq8K8QF / 1cCUVd / wB / Zf8AGY / 8mZMVSy / 8rWepW1pb6nBZ38diVe1 + s23q GN0XiJFrJ8LgdxiqFi8geXojWHS9MiIRYx6dnwoiV4oOMg + FeRovTFVbQ / Jmk6CztotlYacZAQ / 1 a1MQNaVqFkHXgPuxVN / T1L / f8P8AyJb / AKq4q709S / 3 / AA / 8iW / 6q4q709S / 3 / D / AMiW / wCquKu9 PUv9 / wAP / Ilv + quKtxW8 / riaeRHZEZECIUFHKk1qz1 + wMVYr + Zem3uoabDBa27zl1uI34wC6VfVi 9MM8LUWRatuhPxDCFeMt + TuvAr6cgIEpJD + VNM3jqKDZftda9vlitpnpX5V3Iia11qOS6tlJe3e1 8s6dBKrMRUfGJogpA3Cx8q / tU2Ktsp0TyV5Z03U / rs2iahfhWjliil0fToeNxCwZJ / UtoYZTJyqf tU3O1NsVVtUTUbH8vreIyJp14dRRXS6lu7ZuEkZMqK1mySCX0izLX4QRXqAcUMf0n805X06CzsL / AMvSkMkeki7N9NO9nGV5SSer + 9kcqJDXs3wt8StilVj / ADY1vhJPDd + W7i2muorazMNpqRX03dC / qzRiVD8LMvNRwDD4iDVAqynyV5v8yarrzWSSaHc21uoOox2aXNtdKpCIkoSUv8HNZSKjccQD1JVZ / pn / ABzbT / jDH / xEYFY15hkjQaeZIklBvZAokLgBjfR8SvAqeYP2Opr0VjthV89edLrzxBqOpxRa rLaWjlZ7ER6mYiIVY + qJBcP + 7o8caq4UcG4 / zPir23yN9an8r6dDbXc0l / W4hOpyyvORcrDKnJwA 9uWjYUYV6jp2xV5e3nz867qxkt72G6m4UgJOmOUcszMz3CtZgf3aCNfTR0DtVhQrRV7v5Mt9Qi0x 31KX1tRnZJLmVo44m5NBGeLLGqLVa77da4FVr57iN5pLaL1rlLlmgi2 + J / qR4jcr398VebeR / Mn5 oz + aYYtWmguI0WL9P6LD + j3ngluFWh2B6UwljWBog7cw1VZgOTUCFXrN3 / f2X / GY / wDJmTAqJxV2 KuxV2KuxV2KuxV2Ksd86x6u + lXI0aJZ9XFncHT43SOQevyjCHjKyR7V / aOKvP9N / 5W7HqNut / piX dn9ZSK59GxsICIuVXf8AeXDfDwp9mtD3PQFXoXluWXVLaSXUvLR0SRCAkFwbaVmBFSawl1h44FTf 9Gab / wAskP8AyLX + mKsD873LWfluVork2SfpqOJnjkeI + mxClBwt7qoK7U4qKb81phVgmiX3llrM y6j571GzuJBHIGgna4kUs71iEbWUVOMpaMc4eRai9VVQq1cXH5aRz2hm / NLXH + uB3RY2kKOOfrs8 hit / 3aryG7FQEqNl5Yqy7yfqnkbS9dMsPm7UtVvJ3XTpYr5ZpIhKIo + IFYVSHl8LclKqzGlTsMVe laZ / xzbT / jDH / wARGBWOa88yJZNFI0R + tTBmU0BBvELKx5LQcQf6r9oFXgHmfy5aQ61fX0lnM51F 44ri5i + sPJChqySw + hZzVk9RGNGkahVPi3Wir3PyZpltpVrpNhaXc13bI8kqPPJykpLFI5LL670 + JunDbptirOMCpVeJpcly0y34tbofBI0UqrUoTQSKdm4mvXFUrZb83qN + mrU2xm9VplMYk3gMf2TV etKUPfCqb6XFpMDyC3ulubmZi7yPIskp2ApUb0ogwKibv + / sv + Mx / wCTMmKonFXYq7FXYq7FXYq7 FXYqxrz5PaweX9UluzELVdLvvrBuFeSH0 + KB / USP42Xj1VdzirwKCfypC8q30lgPrkAVreW41mWc xwyktEyzqrSBpZXiiQpydQ32uVAVWO / lcX1tZyR6P9QuYaWaxfpeaJozcNSNXhj + rJG7mDnUf5L8 gVYKp9 + Weo6fFrkI0 / R9Dv7yCJbRGs21Q3HrxyhpJBNcW0qJCziUq7txeQbyA1xV6X5r03WNQ0G8 t9LN1DqJv5ZoHt7iaz2KtET68UF0Dx5EhSh + IA7UBxVI7DyL5hu3cajrmsabEv75DbzPcO88srSl SzWsZWKCiCMDZh8LDiKFVNx5AQRKB5k10ThkaSYB6SBV4srx + l6dh45cVHtuBiqmn5b2PrpLNr2v Sqtyt0YvUuo1PFOPp8kVZAnfiG417Yqz3TQy6dahgVYQxgqwIIPEbEHcYFQ9k7idEB + BjeMV8Stw AD / wxxVX1Cb0bb1S4jVZIubk0AUyqGqT2piqVat5kFvLbxRRMEkuYoZJnqnV46hUoWaqyeA9q4VT QLNdbyAxW56Rbh3 / 1z + yP8nr49xgVrSwgtSsYARZp1UL0FJnFBTwxVLodQRtNs7d4Zo5R9UI5Rsy FTKgB9ROUe / HoWqO4GKqGkX1vdz2nol6wLBDKHjeMh2gnJoJFUkb7MNj2wqnV3 / f2X / GY / 8AJmTA qJxV2KuxV2KuxV2KuxV2KpB5tci1kiAYiezu42MZnDhQiuxT6t + / LUT4RH8Vem + KvLtO0G + 1zUXS 1vpobSMKLi1mTzFYzVnuAzPHNPNBCG5v1RC3D4dgdirJrK08vXGtiwiGrR33ONUMsurxQkxpJIoE skCw7qrFjy32B3pirF4fOHlfQ9S + qC31c38U8DRWk / mWJnkflzVRFcX6uVY7OjqA / QhtsVex6HcG 50yO4KGMzNJIYyQSvKRjxJG21cCo / FXYq7FXYqltn / vXF / 0e / wDUQuKrfNDsmg3bqpdlVSEHUkOu 2KsJ1u + mutYeVVuIri3uo5I6x / ukCrbGg9SNXDHdjVQKDr0qUPSsCWI3dzDG5e5SS3iF40ZltQRN Mss5hoz0SUKperelWgAPIbjCqh2G / vJrjSNL06 / iVQ6HgaJPPFGvPisckiGoWIsTyDeC0 + IKE10p 7prmBbgIWgdIOcSSIh9OKfYBy + 6hgDR2Hv2ClOLv + / sv + Mx / 5MyYFROKuxV2KrXkjjAMjhAxCqWI FWY0AFe5xVdirsVS7V / MvlzRgp1jVbPTQ1OJu7iKAGtaU9Rl68TiqtpusaTqkby6Ze299FE5jke2 lSZVdTRkYoWAYdxiqA8w22sST2M + lqDLAzmRiUACsACPjrUkVp / nVVjflny35p0ixubZ7Wzj9e7W 646ZBb2KEhkLNKCZ / UkIT7e3ywqu0fQ / ONr5ivdYu4LJmvIUjZ7SCCG7Ypx / vblml9RAQ1F4Dtv4 qpJL + XXm2XzNb6m93cjTkMT3Fkt9co5eJPh5GO4jtwvMfZaA / Dtir0Ty8ph01LOVlN3bVW5jDq7I zEuOXHpyVg3yOBUzxV2KuxV2KpZAt1FOHNrK3BrgDiYqMJZg6sKyA9F8MVXagJry0e2a0nVXK8iD DWisGNP3ntiqCu9F0 + 5 + J9Kczs8byzkxepJ6bKaO / q8m + FaDkdsVRkt1dW8TzMsqRRqWd5zblEVR UsWEiHYdycVUEfVVhaGTSxOhkeSrSxqCTIZFPh56UPucVUZItSmQQz6QjWiU9O0WWIRin8wp8Xy2 HthVFCXU3lt + emmKKBi1Eljb9hkAAJQftYFRLNcTXFt / o0kSxSF3dzHSnpuv7LserYqjMVdirsVc QD1xV2KuxVZJDDJ / eIr / AOsAfbv88VXIiICEUKCamgpvireKuxV2KuxVwABJAoTufc9MVdirsVdi rsVdirsVdiriARQ7g4q7FXYq7FXYq8 / i83 + eZKkeUtWdfT5KVn05Pj5kcCJxAR8FGr9HXCqu / mnz gjKf8K606OnIcJtJ5qwZlKurSKB9kMOLHY9umBUon8pw + cvMhuPMPl7WtMkS3MC6g95aJC8KMxRH jtJWJas70qm1TvhVMYvyR8mQxCKGbUooVCBIo76dEX0wqrwVWAUhUAqvao7nG1cv5JeUEl9VLrVl elNtSugKEgkU59DTcY2rNvqk / wDy2zfdD / 1TwK76pP8A8ts33Q / 9U8VVIYZIyS87zA9A4QU / 4BVx VLfMF / qtq1klhZy3QnkK3DxMq + kgWvNuUctanYDbf2xVjDebfPKShH8o6sUUBpZUuNMZQu1eIqHc gH7PGvhhVT / xL56u7O4WbyjqaxsTGIzdacGlhdZPiXYFT8K1VuNOX0FVhSfl9yubNP8ABfmOCAkQ u41yBRBHxRahIrgjhtxotPhXp0GKtnyZ66JNc + T / ADLGQBHM0esLWsS + ijcUlV5AwjVeZTlQVIpT FXqPlryDpXlwS / oy8v8A99u / 1m5a68K09f1KV4jpgVPPqk // AC2zfdD / ANU8Vd9Un / 5bZvuh / wCq eKohQVUAsWIFCxpU + 5oAMVUGtp2YkXcqgmoUCKg9hWMnFWvqk / 8Ay2zfdD / 1TxV31Sf / AJbZvuh / 6p4qknmryDo3mm3t7fWZ7qaO1lE0Bil + rssg25B4Vjb8cVR + j + XotI02HTrK9uvq1uCI / WdZ5PiY seUkqu7bt3OKoz6pP / y2zfdD / wBU8Vd9Un / 5bZvuh / 6p4qviglR + TXMko / kcRgf8Kin8cVfO15ee Zp5r8R6d5h9KBp1UW8qxiRzOwj9H / cc1YlhUPWNnYA8aO2FVDUNQ1yOaL6tbeabhhGjgKRxdJI3B JCaZLxuA6f3T8R09wFUy8t + ZPMtjr9uIPLut69JcxIkkGqMYEiNwY3JZY9PW2VoV7mUdWU1 + HFXp PnyzvBWHSLe4MvpxP6OnpD6h / ekMeMo4UpsT1xV5XN + ZOqnUwE1SWGC0Z4Z1 / Q + nS28jT3DWdseY uTNWKUEvQioXsTTFURoH5r6TqEd2y6rql8ViZIRb6Zo8JDGZlEgM4UcqMpQPRSo / acOAqyjyP + YX lvXNbt9Mt5dRu5eMXri / s9Lt1DNGFcM0fpNyjkKLKsasVdwOn2VXq + mknTrUk1JhjJJ / 1RgVhX5v tdLo9q1st07rLUrZXNvaTU5IKq9yGjala8CPi6dK4QryZpdZiL2sUvmJ7OMD6jPJe6UbgyQxy1Er CJ / 3cvwAFwx5fa4 / tKoqya9WaPmvmGOGViaPqemTGF3DRsX5KKovISKAzbilFFAVDPrLRfLdvqUV 3N5xvbqGKf1zZSi2ELjqI39O3R + APYMPfbFLPNDuNPuI7qbT2je1af4GipxqIkDDbuD1wKmWKuxV 2KuxV2KuxV2KuxV2KuxV2KuxV8sa1bJFqV1BbTaJ9Y5XEt3HPp0ayXMUpeXiC2nXHrvbMsTD0 + dW B5itKlUNomq6rJd2slnqWgXoEVukkh2CW1MaskzJI8gsGdS1XKn4E4naOsi4qi / LNzCNT0 + PzL5i 06K1eJLYW + maUpkZ1EY00xRS6YGZvWd3Cb / EDQDg6qq + i9Oura61eGe25eg9j + 75xtE1BLTeN1Rl 6fyjAr5vvB5kTzLqMv1bQJoree4Syinj0V5maSRCassiUKy3VY1PxNzIkKsythV2j6L501huENlp uoxzeuH + rx6JJcPBLcKq + v6UcsbGH97N8JozijDlXFXpf5ceTfzE07VDNf2 + lWdvEkUb3ZsII55v TYMyJFatHwRlclWaSqyhvgKEDFXq2mf8c20 / 4wx / 8RGBWHfm1Z / W9Fji + s29ooWYvcXQtmiReIDM 0d20cEgUHkUdgCAcIV5pc6XBqNukVvq + kw2dyzxw / VYNBb17cOEih / e3VxGQk07KaKasVpxqQVUb oNvoxtgbrWLAyuQtnLpK6DDHwdGhjQJPdXakB4jxVaAlKUoGBVR1nY + UJpWsNNv0a9gekMcLeXpJ oBE / H01iExVQiSekBw2rvUndQ9L8nWVxaWt + k8Jt2kvZZFhYoWVHVCgb0yyV49lOJSn + BXYq7FXY q7FXYq7FXYq7FXYq7FXYq + R / MPmKJ9Yvre28za9YrG7kWsHNzK63LROtvy1FaANE6ovpqpNBQsY1 JVGXHmexgmijsPMmsCSMwrYyzRXM6SmQK8duirexpGQViA9VkqOoKsWZVNtNvNUuE9VfNt9Bf6Y8 wa7eKOCK2aEMfWuI7q + eCVGWOPijKTxbn3qFXvaTx2uqxy3l0hVLBBLduVjRmMgHLso5McCpX5h8 1abp1tBLNHFZ2l5cm3S8kg + uxToIppCyJasWP91X4qd9uuFWIaN5y0Oy115rPWo9SN5di3jghiup JOJSOR0SN5pBF9riKrtTqBtihmdlrfmG71KH0Vg + pepH6pedWd45YonJihSLkPTZ5FPKSlFU1apU KWRaZ / xzbT / jDH / xEYFQ2q6bp + pTLZahbx3dnPbzLNbzKHRlLRbFTscVeYw3Xln6jE0OieVYb6RY 2k5XtvGoUyiV / wB1w5o1SzLvs ++ FCfeWpdAl8z2 / 1LStFglltpopriyuIru5MalXVKxqnFKk15V7 YpZ6bS1KlDDGUPVeIp0p0p4YFU7T + / vf + Mw / 5Mx4qicVdirsVdirsVdirsVdirsVdirsVdirxnTP K9sZDPded9WZvXmlijtVmCIj3CTCAsqvzWL0 / S + 0fhLAUB4gqiW8l + XWuxO3nDzB6a1EdujXEMYB AFP3MUR + FUCqPs06gszMVUTdeWtBnCBfNWsW5SSOUtFE5LNDxKBzJBJyX4F5A9RsdtsUJh561Py / qOm3c08hl0mMWKajtIjCNdSgaVSAFkH7s123xSwm78sfl1PHq89pbxT2gs / rGmRT3QlZJ1R0QIIn lZiCx / dyN / rdNlCp + n9K0B5LSaC30RJNbtNcg0xltopYbJYbZZZglvNNFGhRJRud / m1MUvatJ1ew 1azW8sZPUhJK18GHUHAq / TP + Obaf8YY / + IjFXSf8dKD / AIwzf8SixV88zWUN75QtY7VdMN + bmZp5 Lq4tYblArkIrLM0JKMvQl23pRR9rChNb7UrjT9Shu / L5it9UTSbdpU0WG31BY7l7wJIhjT0o5Pgp 6lX5KtTz2DYpTvR9V / NTVPTvIb7UzZtOls8Z0mxtTyDR851FzKJRB8DChHP4mIJ + Diq9WtK + veV6 + sv / ACZjwKicVdirsVdirsVdirsVdirsVdirsVdir5t1XVPMCm4T9G6jeacsIsYltdMnmjZWb6zy 9aLULRpAZSwJRVoy0Y / D8RVJbBrq1EV3BoeswSWwl9KFNM1pZQjFUYr / ALmyAxEzFSDUcSfCqqYx + ZfNss9YLbzQk93wt1iubfWaCVwFll4rrCiKOpqP5SfhNAQFXqdvaNc / pmyuZRZzT29vGzXrnkr / AFW0JWRmknJbY1 / eOf8AKPXFDE751m826oy3fl + 0S4jd3uY7yJPStYWa2dm6rVKfvB2PhtRVFea7 DSdSkt7my8y + WZrhY / q5ub2W0WR7d4IU4LJxuSUf1R8NAKOOvIYpegeUdY8u2On2Gjvr + n3mqTF4 1jhnt + Us0W0qRRpwLenTccajvgVkOmf8c20 / 4wx / 8RGKpdr + qyadd2LRRJLLcepAglkMMY5FGLO4 WQgAIf2cVeTXsvkGx021e / voLFLhTLBJJqk6SMsEvFxRbIr9ocSoHTChMPLfmbyDbX36X0zVtKh2 VfRkkuNXkWEfWN1DNNaKAx9I038cUsvk / MvSImjWXVvLkbTKrxK + tIpdH + yygwbhuxHXAqe + XNRl v0v5ZYlhmivJIJERzInKJESquVjJBpX7IxVN8VdirsVdirsVdirsVdirsVdirsVdir5y1TyvrF1P I6aNb3yOEUTXEunglFcH0x6un3cnpnjyFZTuSaA8eJVN9P8Ay / 8ALj6Tax6hazJeJEUljFjoU6Rh m5mJHNrCGQOWNSgNST4UVtWuPy / 8uS3bXKT3qMWBWum + X2K8QQoVjb12r3r / ABxVlMFlo2ozXz + Y oRfWEzQEG / a1jeSWKKFFldVeOIMXhY0X7sUJT5j8ragzkaBdXkcDSxyMp1uOP4Vl9VlHqR3Z41P2 a7rRahQFxVLofKnnCHVotQh2W9AikPo28mr2bwxxGFwP9HFusLsssg2flsqnltxxSz7y1q176FNa 0m0tLiM1Wa3u7W4MhJrzNEtgrV60GKsp09ClhbI1OSxIDQgioUdxtgViP5nRXM1naQ2yNLcyfWEh jjrzZ2iIVVpLbGpOwpKn + sOuEK86svKfnvTblFis9Tkt6m5kSA3SQmQVYRch25eNehHAoaiuw2VX Dyv + YUziGa11JeJNujs14EKEOof4PMEnLiZOXKT4uI2blxXFWXaP + WnmzTb + G9XW7adoSpEU66pc IT6fpsWE2oyK44luKsux4mpK4qyvyh / 0uv8Atq3X / GuJVP8AArsVdirsVdirsVdirsVdirsVdirs VdirsVdirHPOemxahbJFJpEeumJHmj02WRYg7xyRFSGccOSncctsVYDqf5caBf3hluvL5drm3WKV EuJnMIrOZLdSsok / ZZXMez7dsKFTTPy78rhfWu7CTTbh57eX00up2nuUkYrG5MU7swA5ngRQnkzA kk4qzLydb + WLaeWHSNIu7KYL + / vLu0ngaXoPimnVWkaiKOp2A7UwJZFpn / HNtP8AjDH / AMRGKsX / ADJ1bTNMtLKXUlle3mk + riKGG3uCzyMgTlHc / BxU / ESNxTCFedHzh5JkZ1MV9bvIIbcI2m6IpSV / UaR4mdWV2iRayAFwKCgJDjFVjeevy / kvJdOtBe3NxHLDJJLDpmjsI455DIK8kXlGsZVSVBbiaglu RVVNZZ9KnPKPTdYg9SOJhEuiaV + 6rIOZaSSJkc8a8gjh5d13ZSVD1Hy + lotrJ9Ttxa2zskkduEWP gJII3oUX4VNW3p3wJTPFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FUNJ / x0oP + MM3 / ABKLFWh4 Gp6BYeYY7m8ZfXinkaJyr3UoqbqOQQInqPHTkvMKvTc + OFCCn8 + 6Jp0dnH9R1O4ZobKIPFZXMxVo pSzo7FeX0nb3xSifLn5zeWte1m20mCx1G0muiyxTXcCRxclUsFLCR6FqUXbc4FZppn / HNtP + MMf / ABEYq67sYroozsVZAQCAjbNQnZ1cfsjFVE6RGakzMeX2v3dvvvXf9144q5tIjYANMxAAArHbmgHT / dWKq31Sf / ltm + 6H / qniqpb2 / o + p + 8aVpW5u78a14hf2Qo6LiqrirsVdirsVdirsVdirsVdirsVd irsVdirsVdiqGvFhDxSvcG2evpRvVByMhHwDmGBJKinfFWOj8s / LQuHuQ10J3Yu0guJAeRPKoodt 99sNqyCKwmjjSNb24KoAoLek7UApuzIWJ9ycCrvqk / 8Ay2zfdD / 1TxVWhiSGFIk + xGoRa + CigxVf irsVdirsVWpNE7uiOrPEQJFBBKkgMAw7bGuKrsVdirsVdirsVdirsVWTzwwRNNPIsUKCryOQqqPE k7DFV + KuxV2KuxV2KuxV2KuIB64q7FXYq7FXYq7FXYq7FXYq6g + / rirsVdirsVdirsVdirsVcQGB BFQdiD0pirsVdirsVdiqG + qT / wDLbN90P / VPFXfVJ / 8Altm + 6H / qnirvqk // AC2zfdD / ANU8VY75 n / LbQfM13aXmqz3rXViGFrNb3DWrIG67wCM4qnlnpRs7SC0gvLgQ28axRBvTduKKFWrMhZjQdScV Vvqk / wDy2zfdD / 1TxV31Sf8A5bZvuh / 6p4qqQwyRkl53mB6Bwgp / wCrirc0TyABJnhp1KBDX / g1b FVL6pP8A8ts33Q / 9U8Vd9Un / AOW2b7of + qeKu + qT / wDLbN90P / VPFWM + W / yv8veW7s3Ok3OoQmjg QyXck0AMhqzCCXnEGPiFxVk31Sf / AJbZvuh / 6p4q76pP / wAts33Q / wDVPFXfVJ / + W2b7of8Aqniq IUFVALFiBQsaVPuaADFW8VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVWSzQxcTLIsfNgiciBVm2CivUnwxVfirsVdirsVdirsVdirsVWJPBJJJHHIryQ kLMisCyFgGAYDpVSDviq / FXYq7FXYq7FXYq7FXYq7FXYq7FXYq // 2Q ==

uuid: e1a9432e-9c2f-4499-a9b1-c145d7abfcdexmp.сделал: c3c7f77f-6d3e-664e-aac7-fc93456291c8uuid: 5D20892493BFDB11914A8590D31508C8proof: pdfuuid: ff470bc6-f939-440e-8f31-27b0eb70075cxmp.did: 4de20fe2-E96f-dd46-b8bd-1606dc72d06fuuid: 5D20892493BFDB11914A8590D31508C8proof: pdf

savedxmp.iid: c3c7f77f-6d3e- 664e-aac7-fc93456291c82018-08-21T13: 21: 01-05: 00 Adobe Illustrator CC 22.1 (Windows) /

PrintFalseFalse18.50000011.000000Inches

ArialNarrow-BoldArialNarrow BoldOpen TypeVersion 2.40FalseARIALNB.TTF

Arial-BoldMTArialBold Открытый тип Версия 6.90Falsearialbd.ttf

ArialNarrow-BoldItalicArialNarrow Bold ItalicOpen TypeVersion 2.40FalseARIALNBI.TTF

TimesNewRomanPS-BoldMTTimes New RomanBoldOpen TypeVersion 6.90Falsetimesbd.ttf

TimesNewRomanPSMTTimes New RomanRegularOpen TypeVersion 6.90Falsetimes.ttf

Черный

Grupo de muestras por defecto0

BlancoCMYKPROCESS0.0000000.0000000.0000000.000000

НегрCMYKPROCESS0.0000000.0000000.000000100.000000

Rojo CMYKCMYKPROCESS0.000000100.000000100.0000000.000000

Амарилло CMYKCMYKPROCESS0.0000000.000000100.0000000.000000

Verde CMYKCMYKPROCESS100.0000000.000000100.0000000.000000

Циан CMYKCMYKPROCESS100.0000000.0000000.0000000.000000

Azul CMYKCMYKPROCESS100.000000100.0000000.0000000.000000

Пурпурный CMYKCMYKPROCESS0.000000100.0000000.0000000.000000

C = 15 M = 100 Y = 90 K = 10CMYKPROCESS15.000000100.00000090.00000010.000000

C = 0 M = 90 Y = 85 K = 0CMYKPROCESS0.00000090.00000085.0000000.000000

C = 0 M = 80 Y = 95 K = 0CMYKPROCESS0.00000080.00000095.0000000.000000

C = 0 M = 50 Y = 100 K = 0CMYKPROCESS0.00000050.000000100.0000000.000000

C = 0 M = 35 Y = 85 K = 0CMYKPROCESS0.00000035.00000085.0000000.000000

C = 5 M = 0 Y = 90 K = 0CMYKPROCESS 5.0000000.00000090.0000000.000000

C = 20 M = 0 Y = 100 K = 0CMYKPROCESS20.0000000.000000100.0000000.000000

C = 50 M = 0 Y = 100 K = 0CMYKPROCESS50.0000000.000000100.0000000.000000

C = 75 M = 0 Y = 100 K = 0CMYKPROCESS75.0000000.000000100.0000000.000000

C = 85 M = 10 Y = 100 K = 10CMYKPROCESS85.00000010.000000100.00000010.000000

C = 90 M = 30 Y = 95 K = 30CMYKPROCESS90.00000030.00000095.00000030.000000

C = 75 M = 0 Y = 75 K = 0CMYKPROCESS75.0000000.00000075.0000000.000000

C = 80 M = 10 Y = 45 K = 0CMYKPROCESS80.00000010.00000045.0000000.000000

C = 70 M = 15 Y = 0 K = 0CMYKPROCESS70.00000015.0000000.0000000.000000

C = 85 M = 50 Y = 0 K = 0CMYKPROCESS85.00000050.0000000.0000000.000000

C = 100 M = 95 Y = 5 K = 0CMYKPROCESS100.00000095.0000005.0000000.000000

C = 100 M = 100 Y = 25 K = 25CMYKPROCESS100.000000100.00000025.00000025.000000

C = 75 M = 100 Y = 0 K = 0CMYKPROCESS75.000000100.0000000.0000000.000000

C = 50 M = 100 Y = 0 K = 0CMYKPROCESS50.000000100.0000000.0000000.000000

C = 35 M = 100 Y = 35 K = 10CMYKPROCESS35.000000100.00000035.00000010.000000

C = 10 M = 100 Y = 50 K = 0CMYKPROCESS 10.000000100.00000050.0000000.000000

C = 0 M = 95 Y = 20 K = 0CMYKPROCESS0.00000095.00000020.0000000.000000

C = 25 M = 25 Y = 40 K = 0CMYKPROCESS25.00000025.00000040.0000000.000000

C = 40 M = 45 Y = 50 K = 5CMYKPROCESS40.00000045.00000050.0000005.000000

C = 50 M = 50 Y = 60 K = 25CMYKPROCESS50.00000050.00000060.00000025.000000

C = 55 M = 60 Y = 65 K = 40CMYKPROCESS55.00000060.00000065.00000040.000000

C = 25 M = 40 Y = 65 K = 0CMYKPROCESS25.00000040.00000065.0000000.000000

C = 30 M = 50 Y = 75 K = 10CMYKPROCESS30.00000050.00000075.00000010.000000

C = 35 M = 60 Y = 80 K = 25CMYKPROCESS35.00000060.00000080.00000025.000000

C = 40 M = 65 Y = 90 K = 35CMYKPROCESS40.00000065.00000090.00000035.000000

C = 40 M = 70 Y = 100 K = 50CMYKPROCESS40.00000070.000000100.00000050.000000

C = 50 M = 70 Y = 80 K = 70CMYKPROCESS50.00000070.00000080.00000070.000000

Grises1

C = 0 M = 0 Y = 0 K = 100CMYKPROCESS0.0000000.0000000.000000100.000000

C = 0 M = 0 Y = 0 K = 90CMYKPROCESS0.0000000.0000000.00000089.999400

C = 0 M = 0 Y = 0 K = 80CMYKPROCESS 0,0000000,0000000,00000079,998800

C = 0 M = 0 Y = 0 K = 70CMYKPROCESS0.0000000.0000000.00000069.999700

C = 0 M = 0 Y = 0 K = 60CMYKPROCESS0.0000000.0000000.00000059.999100

C = 0 M = 0 Y = 0 K = 50CMYKPROCESS0.0000000.0000000.00000050.000000

C = 0 M = 0 Y = 0 K = 40CMYKPROCESS0.0000000.0000000.00000039.999400

C = 0 M = 0 Y = 0 K = 30CMYKPROCESS 0,0000000,0000000,00000029,998800

C = 0 M = 0 Y = 0 K = 20CMYKPROCESS0.0000000.0000000.00000019.999700

C = 0 M = 0 Y = 0 K = 10CMYKPROCESS0.0000000.0000000.0000009.999100

C = 0 M = 0 Y = 0 K = 5CMYKPROCESS0.0000000.0000000.0000004.998800

Brillantes1

C = 0 M = 100 Y = 100 K = 0CMYKPROCESS0.000000100.000000100.0000000.000000

C = 0 M = 75 Y = 100 K = 0CMYKPROCESS0.00000075.000000100.0000000.000000

C = 0 M = 10 Y = 95 K = 0CMYKPROCESS0.00000010.00000095.0000000.000000

C = 85 M = 10 Y = 100 K = 0CMYKPROCESS85.00000010.000000100.0000000.000000

C = 100 M = 90 Y = 0 K = 0CMYKPROCESS100.00000090.0000000.0000000.000000

C = 60 M = 90 Y = 0 K = 0CMYKPROCESS60.00000090.0000000.0031000.003100

Библиотека Adobe PDF 10.01 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 271 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 6 0 obj > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 273 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 7 0 объект > / Resources> / Font> / ProcSet [/ PDF / Text] / Properties >>> / Thumb 275 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 8 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Thumb 279 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 9 0 объект > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 281 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 10 0 obj > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 283 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 11 0 объект > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 285 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 19 0 объект > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 287 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 286 0 объект > поток HDO @ mwSqS _Hat] Xo: pm

% PDF-1.4 % 4142 0 объект > эндобдж xref 4142 503 0000000016 00000 н. 0000011787 00000 п. 0000011892 00000 п. 0000019254 00000 п. 0000019901 00000 п. 0000020402 00000 п. 0000020441 00000 п. 0000020709 00000 п. 0000021358 00000 п. 0000021446 00000 п. 0000021714 00000 п. 0000022337 00000 п. 0000022450 00000 п. 0000022565 00000 п. 0000022679 00000 п. 0000027348 00000 н. 0000032011 00000 п. 0000035443 00000 п. 0000039097 00000 н. 0000042811 00000 п. 0000046885 00000 п. 0000050457 00000 п. 0000050630 00000 п. 0000054530 00000 п. 0000445956 00000 п. 0000450591 00000 п. 0000454863 00000 н. 0000454964 00000 н. 0000455066 00000 н. 0000455167 00000 н. 0000455268 00000 н. 0000455369 00000 н. 0000455469 00000 н. 0000455571 00000 п. 0000455672 00000 н. 0000455773 00000 н. 0000455874 00000 н. 0000456113 00000 п. 0000456348 00000 п. 0000456587 00000 н. 0000456822 00000 н. 0000457644 00000 н. 0000457879 00000 н. 0000458110 00000 н. 0000458345 00000 п. 0000459172 00000 н. 0000459403 00000 н. 0000459630 00000 н. 0000459861 00000 н. 0000460088 00000 н. 0000460916 00000 п. 0000461744 00000 н. 0000461971 00000 н. 0000462194 00000 п. 0000462421 00000 н. 0000462644 00000 н. 0000462871 00000 н. 0000463094 00000 н. 0000463922 00000 н. 0000464145 00000 н. 0000464364 00000 н. 0000464587 00000 н. 0000464806 00000 н. 0000465029 00000 н. 0000465248 00000 н. 0000466077 00000 н. 0000466296 00000 н. 0000466486 00000 н. 0000466701 00000 н. 0000466903 00000 н. 0000467122 00000 н. 0000467960 00000 н. 0000468175 00000 н. 0000468390 00000 н. 0000468609 00000 н. 0000468824 00000 н. 0000469039 00000 н. 0000469254 00000 н. 0000470096 00000 н. 0000470315 00000 н. 0000470530 00000 н. 0000470749 00000 н. 0000470960 00000 п. 0000471175 00000 н. 0000471390 00000 н. 0000471605 00000 н. 0000471816 00000 н. 0000472031 00000 н. 0000472246 00000 н. 0000472461 00000 н. 0000472672 00000 н. 0000472887 00000 н. 0000473093 00000 н. 0000473308 00000 н. 0000473519 00000 н. 0000473730 00000 н. 0000473936 00000 н. 0000474147 00000 н. 0000474389 00000 н. 0000474600 00000 н. 0000474798 00000 н. 0000475009 00000 н. 0000475203 00000 н. 0000475454 00000 н. 0000475636 00000 н. 0000475847 00000 н. 0000476024 00000 н. 0000476210 00000 н. 0000476408 00000 н. 0000476619 00000 н. 0000477435 00000 н. 0000477666 00000 н. 0000478483 00000 н. 0000478722 00000 н. 0000479571 00000 н. 0000479818 00000 н. 0000480029 00000 н. 0000480240 00000 н. 0000480451 00000 п. 0000480662 00000 н. 0000480868 00000 н. 0000481074 00000 н. 0000481280 00000 н. 0000481486 00000 н. 0000481688 00000 н. 0000481882 00000 н. 0000482064 00000 н. 0000482246 00000 н. 0000482436 00000 н. 0000482642 00000 н. 0000482861 00000 н. 0000483092 00000 н. 0000483331 00000 н. 0000483582 00000 н. 0000484419 00000 н. 0000485266 00000 н. 0000486116 00000 н. 0000486966 00000 н. 0000487801 00000 н. 0000488637 00000 н. 0000489488 00000 н. 0000489739 00000 н. 0000490590 00000 н. 0000491438 00000 п. 0000492288 00000 н. 0000493114 00000 п. 0000493949 00000 н. 0000494798 00000 н. 0000495631 00000 н. 0000496465 00000 н. 0000497303 00000 н. 0000498135 00000 н. 0000498975 00000 н. 0000499815 00000 н. 0000500657 00000 н. 0000501496 00000 н. 0000502347 00000 н. 0000503195 00000 н. 0000504033 00000 н. 0000504866 00000 н. 0000505697 00000 н. 0000506536 00000 н. 0000507372 00000 н. 0000508212 00000 н. 0000509046 00000 н. 0000509884 00000 н. 0000510716 00000 н. 0000511565 00000 н. 0000512404 00000 н. 0000513248 00000 н. 0000513499 00000 н. 0000514348 00000 н. 0000515195 00000 н. 0000516043 00000 н. 0000516893 00000 н. 0000517742 00000 н. 0000517981 00000 н. 0000518208 00000 н. 0000518419 00000 н. 0000518613 00000 н. 0000518795 00000 н. 0000519644 00000 н. 0000519817 00000 н. 0000520668 00000 н. 0000520858 00000 н. 0000521706 00000 н. 0000521904 00000 н. 0000522742 00000 н. 0000522953 00000 н. 0000523790 00000 н. 0000524604 00000 н. 0000525442 00000 н. 0000526279 00000 н. 0000527116 00000 н. 0000527953 00000 н. 0000528790 00000 н. 0000529021 00000 н. 0000529855 00000 н. 0000530094 00000 н. 0000530944 00000 н. 0000531191 00000 н. 0000532036 00000 н. 0000532874 00000 н. 0000533715 00000 н. 0000534553 00000 п. 0000535386 00000 п. 0000536226 00000 н. 0000537059 00000 н. 0000537888 00000 н. 0000538721 00000 н. 0000539561 00000 н. 0000540399 00000 н. 0000541240 00000 н. 0000542078 00000 н. 0000542915 00000 н. 0000543757 00000 н. 0000544586 00000 н. 0000545421 00000 н. 0000546250 00000 н. 0000547082 00000 н. 0000547903 00000 н. 0000548744 00000 н. 0000549566 00000 н. 0000550398 00000 н. 0000551227 00000 н. 0000552065 00000 н. 0000552886 00000 н. 0000553719 00000 н. 0000554540 00000 н. 0000555369 00000 н. 0000556201 00000 н. 0000557022 00000 н. 0000557860 00000 н. 0000558692 00000 п. 0000559513 00000 н. 0000560351 00000 п. 0000561191 00000 н. 0000562013 00000 н. 0000562852 00000 п. 0000563692 00000 н. 0000564531 00000 н. 0000565368 00000 н. 0000566206 00000 н. 0000567039 00000 п. 0000567871 00000 н. 0000568704 00000 н. 0000569537 00000 п. 0000570377 00000 н. 0000571199 00000 н. 0000572047 00000 н. 0000572868 00000 н. 0000573709 00000 н. 0000574530 00000 н. 0000575359 00000 н. 0000576180 00000 н. 0000577017 00000 н. 0000577839 00000 н. 0000578668 00000 н. 0000579489 00000 н. 0000580318 00000 н. 0000581147 00000 н. 0000581968 00000 н. 0000582798 00000 н. 0000583631 00000 н. 0000584452 00000 н. 0000585282 00000 н. 0000586111 00000 п. 0000586932 00000 н. 0000587762 00000 н. 0000588591 00000 н. 0000589421 00000 н. 00005 00000 н. 0000591072 00000 н. 0000591903 00000 н. 0000592736 00000 н. 0000593568 00000 н. 0000594389 00000 н. 0000595222 00000 п. 0000596050 00000 н. 0000596883 00000 н. 0000597720 00000 н. 0000598542 00000 н. 0000599372 00000 н. 0000600206 00000 н. 0000601038 00000 п. 0000601873 00000 н. 0000602704 00000 н. 0000603548 00000 н. 0000604385 00000 п. 0000605217 00000 п. 0000606061 00000 н. 0000606903 00000 н. 0000607736 00000 п. 0000608579 00000 п. 0000609422 00000 н. 0000610267 00000 н. 0000611097 00000 н. 0000611918 00000 н. 0000612739 00000 н. 0000613561 00000 п. 0000614382 00000 п. 0000615203 00000 н. 0000616024 00000 н. 0000616856 00000 н. 0000617677 00000 н. 0000618520 00000 н. 0000619341 00000 п. 0000620171 00000 н. 0000620992 00000 н. 0000621813 00000 н. 0000622634 00000 п. 0000623455 00000 н. 0000623702 00000 н. 0000623937 00000 н. 0000624164 00000 п. 0000624383 00000 п. 0000625204 00000 н. 0000626026 00000 н. 0000626847 00000 н. 0000627668 00000 н. 0000628490 00000 н. 0000629322 00000 н. 0000629569 00000 н. 0000629775 00000 н. 0000630010 00000 н. 0000630208 00000 н. 0000630431 00000 н. 0000630617 00000 п. 0000630828 00000 н. 0000631010 00000 н. 0000631187 00000 н. 0000631373 00000 н. 0000631563 00000 н. 0000631765 00000 н. 0000631971 00000 н. 0000632186 00000 н. 0000632388 00000 н. 0000632578 00000 н. 0000632760 00000 н. 0000632937 00000 н. 0000633127 00000 н. 0000633321 00000 п. 0000633527 00000 н. 0000633742 00000 н. 0000633965 00000 н. 0000634196 00000 п. 0000634439 00000 п. 0000634686 00000 п. 0000634937 00000 п. 0000635759 00000 п. 0000636010 00000 н. 0000636832 00000 н. 0000637083 00000 н. 0000637905 00000 н. 0000638156 00000 п. 0000638977 00000 н. 0000639228 00000 п. 0000640060 00000 н. 0000640307 00000 н. 0000640558 00000 п. 0000640805 00000 п. 0000641056 00000 н. 0000641303 00000 н. 0000642142 00000 н. 0000642980 00000 н. 0000643828 00000 н. 0000644063 00000 н. 0000644294 00000 н. 0000644537 00000 н. 0000645362 00000 п. 0000646182 00000 н. 0000647021 00000 н. 0000647841 00000 н. 0000648667 00000 н. 0000648890 00000 н. 0000649710 00000 н. 0000649937 00000 н. 0000650168 00000 н. 0000650411 00000 н. 0000651224 00000 н. 0000651459 00000 н. 0000651698 00000 н. 0000652511 00000 н. 0000652758 00000 н. 0000653001 00000 п. 0000653827 00000 н. 0000654078 00000 н. 0000654898 00000 н. 0000655125 00000 н. 0000655953 00000 н. 0000656192 00000 н. 0000656427 00000 н. 0000657250 00000 н. 0000658078 00000 н. 0000658901 00000 н. 0000659729 00000 н. 0000659952 00000 н. 0000660179 00000 н. 0000660418 00000 п. 0000661231 00000 н. 0000661466 00000 н. 0000662293 00000 н. 0000662532 00000 н. 0000662755 00000 н. 0000662990 00000 н. 0000663811 00000 н. 0000664030 00000 н. 0000664269 00000 н. 0000665101 00000 п. 0000665324 00000 н. 0000665559 00000 н. 0000666390 00000 н. 0000666609 00000 н. 0000667434 00000 н. 0000668266 00000 н. 0000668489 00000 н. 0000668720 00000 н. 0000669549 00000 н. 0000669768 00000 н. 0000670003 00000 н. 0000670836 00000 п. 0000671067 00000 н. 0000671901 00000 н. 0000672748 00000 н. 0000673612 00000 н. 0000674450 00000 н. 0000674673 00000 н. 0000674892 00000 н. 0000675107 00000 н. 0000675326 00000 н. 0000675541 00000 н. 0000676381 00000 н. 0000676600 00000 н. 0000677440 00000 н. 0000677655 00000 н. 0000678483 00000 н. 0000678702 00000 н. 0000679530 00000 н. 0000679745 00000 н. 0000680573 00000 н. 0000681400 00000 н. 0000681651 00000 н. 0000682482 00000 н. 0000682733 00000 н. 0000682980 00000 н. 0000683231 00000 н. 0000684057 00000 н. 0000684268 00000 н. 0000684483 00000 н. 0000684694 00000 н. 0000684945 00000 н. 0000685192 00000 н. 0000685443 00000 н. 0000685694 00000 н. 0000685945 00000 н. 0000686192 00000 н. 0000686403 00000 н. 0000687236 00000 п. 0000687478 00000 н. 0000687725 00000 н. 0000687967 00000 н. 0000688210 00000 н. 0000688457 00000 н. 0000688700 00000 н. 0000688947 00000 н. 0000689190 00000 н. 0000689432 00000 н. 0000689638 00000 н. 0000689840 00000 н. 00006

00000 н. 00006

00000 н. 0000691080 00000 п. 0000691286 00000 н. 0000691529 00000 н. 0000691763 00000 н. 0000692002 00000 н. 0000692196 00000 п. 0000692439 00000 н. 0000692678 00000 н. 0000692921 00000 н. 0000693160 00000 н. 0000693984 00000 н. 0000694223 00000 п. 0000694458 00000 п. 0000694628 00000 н. 0000694797 00000 н. 0000694967 00000 н. 0000695137 00000 п. 0000695305 00000 н. 0000695475 00000 н. 0000695644 00000 н. 0000695815 00000 н. 0000695985 00000 п. 0000696155 00000 п. 0000696325 00000 н. 0000696493 00000 н. 0000696664 00000 н. 0000696832 00000 н. 0000697002 00000 н. 0000697170 00000 п. 0000697338 00000 н. 0000697507 00000 н. 0000010356 00000 п. трейлер ] >> startxref 0 %% EOF 4644 0 объект > поток x ڬ ohgǿ] rM ۫ KIZkuX \ e’t: FӤNE $ QtͦbaO` /? + cνˋ9 D7 ޴} @? @ j? E

Электропроводка двойной духовки

15 июня 2015 г. · Если ваша двойная духовка AEG DE4003020M не нагревается и не срабатывает электроснабжения существует большая вероятность того, что элемент духовки с вентилятором перегорел.Я включил несколько видео ниже, чтобы помочь вам протестировать, а затем заменить элемент. Также я добавил сюда ссылку на список деталей для вашей плиты AEG DE4003020M. Встроенные духовые шкафы идеально подходят для вашей кухни и стиля приготовления. Имеет интуитивно понятные настройки температуры, доступны для газовой, электрической, с одной или двумя духовками. Доступны размеры печи 600 мм, 700 мм и 900 мм. Посмотрите нашу уникальную многофункциональную газовую духовку.

Но если вы хотите получить лучшее из обоих миров, попробуйте гибридную духовку с газовой плитой и духовкой с электрическим вентилятором, которая обеспечивает равномерный нагрев для идеального приготовления пищи каждый раз.Если у вас есть оборудованная кухня, ознакомьтесь с нашим ассортиментом встраиваемых одинарных духовых шкафов, и если вы ищете высококачественную духовку, которая сочеталась бы с другими высококлассными приборами, обратите внимание на … Электрическая плита — 220 — 240 В, 60 Гц, должным образом заземленная цепь с автоматическим выключателем на 40 А или предохранителем с проводом калибра № 8. Для выключателя на 50 А требуется провод калибра №6. ** Всегда проверяйте местные электротехнические правила и руководство по эксплуатации / уходу для вашего прибора. ** Сопутствующие товары, дополнительная информация: Помощь по электромонтажу для розетки с 4 положениями лежа

Дайте вашей кухне необходимую мощность с помощью настенной электрической духовки.Независимо от того, нужна ли вам духовка с двойными стенками или стандартная одинарная, у Sears есть лучшие бренды для вашего дома. 23 апреля 2019 г. — электрическая духовка, плита, помощь в ремонте диапазона, инструкции, учебные пособия, запчасти и советы по обслуживанию. Поиск и устранение неисправностей в электрической духовке, которая не нагревается, может показаться сложным, но есть несколько простых вещей, которые нужно сначала проверить, которые не требуют большого опыта или времени, затрачиваемого на разборку или тестирование деталей.

Top 8 Электрические двустенные печи 2020: Изображение. Еще один популярный вариант двустенной печи — Frigidaire FGET3065PF 30 ″ 9.2 куб. футов печи. Список функций этого элемента столь же обширен, сколь и велик, и обещает, что вы получите от него много функциональных возможностей. 2 декабря 2020 г. · Вот наш выбор из лучших диапазонов духовок 2020 года, включая 30-дюймовые автономные печи GE. Электрическая печь с двойной конвекцией. С этой духовкой вы можете использовать верхнюю духовку для более быстрого приготовления или …

Настенная духовка с электрическим вентилятором CVE662SA выполнена из нержавеющей стали и имеет отдельный гриль, позволяющий одновременно готовить на гриле и запекать, сохраняя запах готовки. и ароматы раздельные.Узнайте больше о функциях, обзорах и технических характеристиках здесь. Бизнес и промышленность; Сельское и лесное хозяйство; Строительство; Электрическое и испытательное оборудование; Топливо и энергия; Здравоохранение, лаборатория и науки о жизни; Тяжелое оборудование; Тяжелый …

Духовка серии

Ge — выключена лампа духовки — Запасные части

Общие решения для: Не горит индикатор печи GE

01 — Блок освещения

Если индикатор духовки не горит, весь блок освещения может потребоваться замена.Часто компоненты светового агрегата не продаются отдельно.

Необходимая деталь

Узел освещения кухонной плиты / духовки

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

МАГАЗИН ДЕТАЛЕЙ

Наиболее распространенные Решение

02 — Лампочка

Чтобы определить, перегорела ли лампочка, используйте мультиметр, чтобы проверить целостность цепи, или установите лампу в идентичный патрон, чтобы проверить ее.

Необходимая деталь

Лампочка для плиты / духовки

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

МАГАЗИН ДЕТАЛЕЙ

Наиболее распространенные Решение

03 — Розетка светового прибора

Используйте мультиметр для проверки наличия питания на розетке светового прибора. Если на розетку подается питание, но лампа духовки не работает, это означает, что розетка неисправна.Если патрон лампы неисправен, замените его.

Требуемая деталь

Розетка для освещения кухонной плиты / духовки

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

МАГАЗИН ДЕТАЛЕЙ

Наиболее распространенные Решение

04 — Выключатель света

Чтобы определить, неисправен ли выключатель света, используйте мультиметр, чтобы проверить его на целостность. Если выключатель света не работает, замените его.

Необходимая деталь

Выключатель освещения кухонной плиты / духовки

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Наиболее распространенные Решение

05 — Сенсорная панель

На сенсорной панели есть кнопка, которая управляет освещением духовки. Если эта кнопка неисправна, тачпад не подаст сигнал панели управления духовки о включении света духового шкафа. Однако это случается редко.Сначала проверьте лампочку, розетку и выключатель. Если ни один из этих компонентов не неисправен, возможно, неисправна сенсорная панель.

Обязательная деталь

Сенсорная панель для плиты / духовки

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

МАГАЗИН ДЕТАЛЕЙ

Общее решение

06 — Сенсорная панель и панель управления

Сенсорная панель и панель управления регулируют подачу питания ко всем компонентам духового шкафа, включая освещение духового шкафа.Если сенсорная панель и панель управления неисправны, они не подадут сигнал на плату управления духовки, чтобы включить свет духовки. Однако это случается редко. Сначала проверьте лампочку и розетку. Если лампочка и патрон исправны, возможно, неисправен блок сенсорной панели и панели управления.

Необходимая деталь

Сенсорная панель и панель управления для плиты / духовки

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Общее решение

Sub-Zero & Wolf International | Sub-Zero & Wolf Appliances

Измени свой регион:

AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBrunei DarussalmBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrance , Метрополитен, Французская Гвиана, Французская Полинезия, Южные и Антарктические территории Франции, Габон, Гамбия, Сектор Газа и Западный берег, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гуаделупа, Гуам, Гуам. atemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthelemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и ГренадиныСамоаСан-МариноСао-Томеан d PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbardSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUSAUzbekistanVanuatuVenezuelaViet NamVirgin IslandsWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Представлять на рассмотрение

Мы нашли международного дистрибьютора Sub-Zero и Wolf в вашем регионе.Это ваш лучший источник информации о продуктах Sub-Zero и Wolf и их наличии.

Доступность продуктов Sub-Zero и Wolf зависит от страны. Свяжитесь с вашим международным дистрибьютором для получения дополнительной информации.

В вашем регионе найдены следующие дистрибьюторы:

Встраиваемые духовки | Домостроение

Выбор встраиваемой духовки вместо отдельно стоящей модели дает много преимуществ. Одним из основных преимуществ является то, что ее можно расположить где угодно на вашей оборудованной кухне на подходящей вам высоте, в отличие от отдельно стоящей духовки, которая требует от вас наклоняться, чтобы вносить и вынимать еду с низкого уровня. -уровневая полость.И, если вы решите установить духовку на уровне глаз, она также будет недоступна для любопытных малышей.

В отличие от отдельно стоящих плит, которые поставляются как одно целое с включенной варочной панелью, для встроенных духовок требуется отдельная плита, что опять же дает вам гибкость с точки зрения планировки кухни. То, как они аккуратно вставляются в блоки, отлично смотрится и особенно хорошо подходит для современной кухни.

С другой стороны, тот факт, что духовка и плита отделены друг от друга, может означать, что вам нужно немного больше места для размещения обоих, к тому же вы не сможете легко поменять духовку, если передумаете через много лет, так же легко, как с отдельно стоящей .Вам также будет сложно взять его с собой, если вы решите переехать.

(Изображение предоставлено Miele)

Газ или электричество?

Хотя не у всех есть возможность пользоваться газом, это не будет проблемой при поиске встраиваемой духовки, поскольку более 90% моделей на рынке электрические. Основная причина этого в том, что электрическими духовками легче управлять и обеспечивать более равномерное распределение тепла.

Духовки Neff Series 5 с CircoTherm (Изображение предоставлено Neff)

Одинарный или двойной?

На самом деле это зависит от ваших потребностей в приготовлении пищи и размера вашей семьи.

Если в доме всего один-два человека и вы редко развлекаетесь, то вам вполне подойдет одна духовка, хотя вариант с отдельным грилем всегда полезен. В противном случае двойные духовые шкафы обеспечат вам выбор, а также облегчат приготовление продуктов, требующих разной температуры и времени, не говоря уже о том, чтобы дать вам место, чтобы поддерживать пищу в тепле, пока используется другая духовка.

Сколько места им нужно?

Большинство встраиваемых духовых шкафов имеют ширину 60 см — такую ​​же ширину, как и стандартные кухонные шкафы, — хотя стенки полостей могут незначительно отличаться по толщине, поэтому сравнивайте их вместимость.Их высота тоже бывает разной. Одиночные духовые шкафы обычно имеют высоту 60 см, поэтому их можно установить под столешницей или на уровне глаз в высоких шкафах. Двойные духовые шкафы, предназначенные для установки под столешницей, обычно имеют высоту 72 см, тогда как духовки, предназначенные для установки на уровне глаз, с большей вероятностью будут иметь высоту 90 см.

Все преимущества модов

Духовка Miele Culinart H5247 BP, показанная с выдвижным ящиком для подогрева (Изображение предоставлено Miele)

Как и все на кухне в наши дни, в мире встроенных духовок произошли огромные инновации. и они больше не просто готовят еду, как в старых печах.Теперь есть всевозможные функции и дополнительные опции на выбор.

Некоторые из избранных программ включают в себя программы, которые не просто подают сигнал тревоги, когда еда готова, и выключают духовку, когда она обнаруживает, что еда приготовлена ​​или вот-вот загорится.

Одной из таких моделей является iQ700 от Siemens, которая позволяет вам выбирать программу приготовления и вводить вес продукта, затем автоматически выбирает наилучшую настройку и рассчитывает точное время приготовления, отключаясь, когда блюдо готово, с использованием остаточного тепло для экономии энергии.

Также есть те, которые очищаются сами по себе, например, B15P42 от Neff, пиролитическая печь, которая перегревается до 500 ° C, чтобы сжечь любые отложения. При этом остается мелкий пепел, который можно стереть влажной тканью. Neff также предлагает духовки с CircoTherm® Intensive, которые идеально подходят для продуктов с хрустящей нижней стороной, таких как пицца и выпечка, обеспечивающие верхний и нижний нагрев. Чтобы сделать жизнь еще проще, обратите внимание на духовки с телескопическими полками, которые позволят вам вытащить их, не выпадая, — Miele предлагает ряд таких духовок с функцией FlexiClip.Наконец, большинство поставщиков предлагают печи с замком для безопасности детей — идеально подходят для тех, кто беспокоится о маленьких детях.

Кто должен его устанавливать?

Встроенные духовые шкафы часто устанавливаются поставщиком кухни, если они приобретаются у специалиста как часть встроенной кухни. В противном случае вам понадобится электрик или инженер, зарегистрированный в Gas Safe, в зависимости от типа вашего топлива

В Англии и Уэльсе, если вы подключаете новую духовку к существующей розетке, вам не потребуется никакого разрешения. но если вы устанавливаете новую электрическую розетку для духовки, будет применяться часть P Строительных норм, и вам следует уведомить отдел управления зданием вашего местного органа власти, если работа не выполняется «компетентным» электриком, который в состоянии для подтверждения правильности выполнения работы.

Планирование электроприборов на кухне

Мы собрали этот короткий пост в блоге, чтобы помочь спланировать электрические приборы на вашей кухне с помощью нашего онлайн-калькулятора.

Кухни часто являются самым загруженным помещением в доме, когда дело доходит до электрических элементов, и часто требуют наибольшей нагрузки (требования к мощности), это с учетом того, что электрические элементы находятся в правильном положении, часто становится немного головной болью для наших клиентов. , однако не бойтесь, поскольку это руководство должно помочь вам в планировании электрических предметов на вашей кухне.

Розетки

На вашей кухне часто бывает два типа розеток: розетки находятся над рабочей поверхностью и розетки под рабочей поверхностью. Розетки над столешницами обычно используются для повседневных бытовых приборов, таких как чайник, тостер и микроволновая печь. Эти розетки должны быть установлены и размещены в подходящих местах в зависимости от планировки вашей кухни.

Второй тип розеток на кухне — это розетки, которые можно использовать для стационарного или отдельно стоящего прибора. Розетки для приборов расположены в шкафу рядом с прибором.К этим розеткам обычно подключаются следующие устройства: холодильники / морозильники, стиральные машины, сушилки для белья, посудомоечные машины, встроенные микроволновые печи и отдельные духовки. розетки для этих предметов должны быть в легкодоступном шкафу, поэтому

Второй тип розеток на кухне — это розетки, которые можно использовать для стационарного или отдельно стоящего прибора. Розетки для приборов расположены в шкафу рядом с прибором.К этим розеткам обычно подключаются следующие устройства: холодильники / морозильники, стиральные машины, сушилки для белья, посудомоечные машины, встроенные микроволновые печи и отдельные духовки. розетки для этих предметов должны быть в легкодоступном шкафу, чтобы вы могли легко изолировать прибор, выключив выключатель или отключив прибор от розетки.

Контуры плиты, варочной панели и духового шкафа

Еще одна область, которая часто вызывает недоумение у наших клиентов, — это схемы кухонных плит.В зависимости от киловаттной мощности духовки или варочной панели вам могут потребоваться выделенные цепи, поскольку они часто требуют слишком большой мощности для подключения к цепи кухонной розетки. Мы составили это руководство, чтобы помочь вам выбрать правильный тип контура для вашей плиты.

(Эта таблица должна использоваться только в качестве руководства, всегда консультируйтесь с квалифицированным местным электриком)

Если вашему прибору требуется выделенная цепь, ему также потребуется изолирующий выключатель, он может быть установлен над или под рабочими поверхностями, изолирующий выключатель необходимо разместить в легкодоступном шкафу, если он расположен под рабочими поверхностями или внутри шкафа.

Освещение

Чтобы по-настоящему оживить вашу кухню, освещение — это фактор, на который не стоит упускать из виду при планировании проекта по замене проводки. Освещение для кухни бывает всех форм и размеров, а количество будет зависеть от размера вашей кухни и бюджета. мы собрали разбивку типичных светильников на кухне.

Светильники вниз

Даунлайтеры

— отличное дополнение к любой кухне, так как их можно разместить там, где требуется больше всего освещения, они также придадут вашей кухне элегантный современный вид.

Осветительные подвески

Если вы включаете барную стойку или островок в план своей кухни, вы можете добавить 2-3 низко висящих подвески, так как они также придадут пространству современный вид. Если вы планируете разместить на кухне обеденный стол, вы также можете добавить одну или две осветительные подвески над столом. Если бюджет является важным фактором при переустановке проводов, вы можете установить центральный 6-футовый подвесной светильник, который впоследствии можно было бы заменить на осветительную арматуру в декоративном стиле по вашему выбору.

Освещение под блоком

Если вы действительно хотите, чтобы к вашей проводке можно было добавить эффект «вау-эффект» на вашей кухне под единичным освещением, это отличный способ добавить более мягкое освещение на кухню.

Стандартная конфигурация кухонной коммутационной конфигурации представляет собой набор источников света, управляемых односторонним или двухпозиционным переключателем, но если у вас кухня с высокими техническими характеристиками или ваша кухня является частью модельной кухонной столовой, вы можете добавить дополнительные переключатели для каждой группы огней, все более и более популярным примером этого может быть установка 4-х группового переключателя, и каждый переключатель управляет отдельной группой.

Например,

Переключатель 1 = одностороннее переключение для светильников на кухне.

Переключатель 2 = конфигурация одностороннего переключения для подвесных устройств.

Переключатель 3 = конфигурация одностороннего переключения для освещения блока.
