Шкаф распределительный электрический, особенности и правила выбора

Для получения и дальнейшего распределения электроэнергии в системах электроснабжения используется специальное оборудование. Одним из элементов такой системы является шкаф распределительный электрический, выполняющий данную задачу. Он производится в различных исполнениях, функционирует при номинальном напряжении до 380 В трехфазной сети и номинальных токах до 400 А частотой 50 Гц. Ввод кабелей и проводов осуществляется через верхнее и нижнее отверстия.

Назначение и особенности

Шкаф распределительный представляет собой металлический или пластиковый короб, скрывающий от посторонних глаз коммутационную аппаратуру, счетчики и другие элементы сети. Подвод и отвод кабелей осуществляется через предусмотренные отверстия, в которые монтируются сальники.

Данная техника устанавливается на улице или в помещениях, соответствующих определенным нормам.

В первом случае, используются климатические шкафы, которые обеспечивают нормальный температурный режим для бесперебойной работы оборудования.

В зависимости от задач, поставленных перед инженерами, обслуживаемая территория может оснащаться несколькими экземплярами шкафов. Такое решение позволяет повысить качество работы, эффективность защиты от непредвиденных перегрузок в сети, массовых отключений электроэнергии при появлении аварийных ситуаций.

Конструктивные особенности шкафов определяются их назначением. Выполняют они следующие функции:

• обеспечивают защиту объектов от короткого замыкания в сети;
• защищают сеть от перегрузок;
• используются для нечастых оперативных коммутаций электрических цепей;
• защищают людей или животных от несчастных случаев и поражений электрическим током;
• предупреждают возгорание и пожары.

Для обеспечения электроэнергией в помещениях используются различные конфигурации, а также габариты шкафов.

Ни один из сельскохозяйственных, торговых или промышленных объектов не может существовать без данного оборудования.

Внутри шкаф оснащен специальными крепежными элементами – рейками, которые обеспечивают быстрый монтаж и установку специальной аппаратуры, перфорировать стенки при этом не нужно. Для укладки проводов внутри агрегата используются специальные короба, которые обеспечивают правильную организацию и безопасность всей системы.

Виды

Шкафы различаются по следующим параметрам:

• по функциональным особенностям: вводные, распределительные, аварийные;
• по степени защиты: уличные, внутренние экземпляры;
• по типу исполнения: настенный, напольный или встраиваемый шкафы;
• по используемому материалу: металлические или пластиковые.

В зависимости от функционала, щиты могут быть распределительными, служащими для подсчета потребляемой электроэнергии. Вводное устройство является подтипом предыдущего, устанавливается как в жилых домах, так и в промышленных цехах.

Аварийный шкаф в большинстве случаев монтируется на предприятиях с целью моментальной подачи электроэнергии с дополнительного источника – генератора, из-за возникновения поломок в сети. Нужно отметить, что электрическая схема для шкафов может меняться в зависимости от потребностей заказчика и составленного проекта.

Шкафы уличного исполнения отличаются повышенной степенью влагоустойчивости, герметичностью, что позволяет их эксплуатировать в суровых зимних условиях. Выбор того или иного экземпляра зависит от предполагаемого места установки. Уличный шкаф выдерживает следующие условия эксплуатации:

• температура окружающей среды в пределах от -40 до +400 градусов;
• установку на высоте до 2 км над уровнем моря;
• обладает высокой степенью защиты, однако не предполагает монтаж во взрывоопасной среде, содержащей токопроводящую пыль, агрессивные газы и пары, разрушающие изоляцию или металл.

Вывод питающих кабелей, как правило, осуществляется снизу. Также в них предусмотрена установка предохранителей, перекидного рубильника и другие дополнительные возможности.

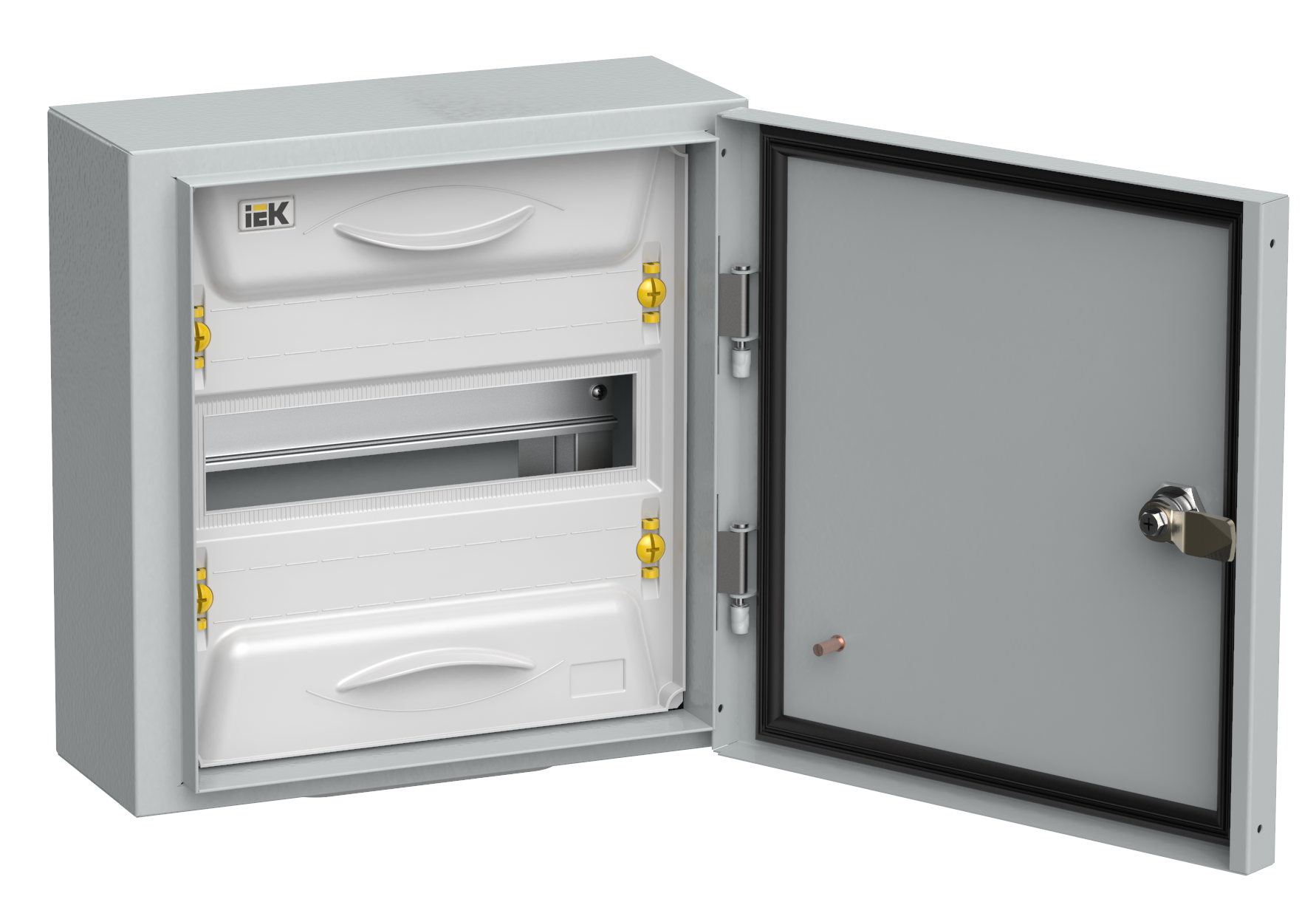

Настенный шкаф предусматривает надежное крепление монтажной панели к стене. Крепятся они исключительно к вертикальной поверхности посредством специальных монтажных скоб через предусмотренные для этой цели отверстия. Очень часто такой тип шкафов используется для монтажа оборудования на улице или в промышленных помещениях. Эти массивные изделия подходят для организации многочисленных потоков электроэнергии.

Напольными шкафами целесообразно дополнять дизельные или газовые электростанции с очень сложным форматом работы. Такие конструкции используются для обеспечения мер безопасности, защиты людей от поражения электрическим током при транспортировке энергии по проводам, находящимся под высоким напряжением.

Если при подключении конкретного объекта к электропитанию используется объемное оборудование или его количество велико, тогда предпочтение отдают напольным шкафам сварной конструкции, изготовленным из листового металла.

Поверхность корпуса обязательно должна обладать антикоррозионными свойствами. Оборудование внутри шкафа крепится посредством специальных DIN реек, как правило, это:

• элементы автоматики;
• УЗО;
• счетчики и другие.

К корпусу металлического агрегата обязательно подводится защитное заземление. Защита от непреднамеренного контакта обеспечивается открывающейся на 180 градусов дверцей, ну, а качественный замок позволяет надежно запирать шкаф и предотвратить кражу дорогостоящего оборудования. Все коммуникации к напольной модели подводятся либо снизу, либо с тыльной стороны.

Встраиваемые конструкции требуют больших временных и финансовых затрат для их монтажа, зачастую стоимость деталей тоже отличается. Их лучше предпочесть для монтажа оборудования внутри помещений или жилых домов. Также их использование целесообразно в помещениях с агрессивной средой.

Металлические шкафы изготавливаются из стали, их поверхность окрашивается специальным методом порошкового напыления, который гарантирует долговечность и стойкость покрытия. Эта разновидность шкафов более устойчива к внешним воздействиям, отличается прочностью и надежностью. Пластиковые модели отличаются более красивым внешним видом, однако уступают металлическим по своим функциональным свойствам.

Одно из новшеств, которым обладает система электрическая распределительная – шкаф пластиковый двухсторонний. Он обеспечивает быстрый монтаж, легко подстраивается под тип помещения, а разборный корпус позволяет перевозить его по частям.

Аварийный

Распределительные щиты

Распределительный щит — комплектное устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Электричество необходимо для работы подавляющего большинства бытовых устройств.
Чтобы принимать и распределять энергию, используется навесной или встраиваемый учетно-распределительный щит (ЩУР).

Электрический распределительный силовой щит (СЩ) – это электрическое вводное устройство (ВРУ), при помощи которого осуществляется распределение энергии по помещению либо его отдельной части.
Его часто называют распределительным пунктом (ПР). Он используется при напряжении сети менее 1000 Вольт и частоте до 60 Герц.

Вводно распределительные щиты могут использоваться в частном доме, квартире, в административных и производственных помещениях.

Посмотрев несколько фото распределительного щита легко понять, что это не высокотехнологичный прибор и должен использоваться он для максимально удобного процесса установки, а также последующего применения оборудования.
Никаких особенных требований относительно характеристик нет, и все что необходимо – это, чтобы в нем было необходимое число приборов и, чтобы он сам был подходящего размера.

Чтобы получить подробную консультацию специалиста или заказать оборудование — свяжитесь с нашим менеджером по телефону

Существуют такие виды ЩР:

1. Главный;
2. Групповой;
3. Квартирный;
4. Этажный.

Для чего устанавливаются щитки?

Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита.

Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно.
Причина кроется в безопасности и комфорте.

Техника безопасности

В случае проведения регламентных работ по обслуживанию щитка они выполняются уполномоченным квалифицированным обслуживающим персоналом — специально подготовленными работниками, прошедшими проверку знаний в объеме, обязательном для данной работы (должности), и имеющими группу по электробезопасности, предусмотренную действующими правилами охраны труда при эксплуатации электроустановок.

Аварийно-восстановительные работы выполняются исключительно выездной оперативной бригадой.

Навесной или встроенный щит? Классификация по способу и месту установки

Если вас интересует инструкция для сборки распределительного щита, то стоит лучше всего в первую очередь выбрать щит встроенного типа, поскольку во время ремонта навесной щит очень легко можно зацепить.

По способу монтажа распределительные щиты бывают трех видов: накладные, встраиваемые и напольные.

Накладные щитки монтируются непосредственно на стену, опору либо другое строительное сооружение. Основная отличительная особенность щитов данного типа в том, что весь его корпус располагается снаружи.

Встраиваемые щитки

монтируются в предварительно подготовленное углубление в стене. Таким образом, снаружи видна только крышка, а весь корпус ЩРВ утоплен в стене.

Напольный щиток устанавливается непосредственно на поверхность пола либо монтируется на специальной подставке.

Что касается места установки, то в данном случае электрические щитки бывают наружной или внутренней установки. Возможность установки щитка вне помещения определяется по его конструктивным особенностям, а именно наличию соответствующей защиты корпуса.

Разновидности и виды распределительных щитов

ГРЩ — главный распределительный щит, по сути, является тем же ВРУ и выполняет те же функции — прием и распределение электроэнергии для подачи питания на щиты другого назначения, которые рассмотрены в следующих пунктах.

В крупных распределительных щитах предприятий, различных электроустановок устанавливаются измерительные приборы и приборы учета для контроля над режимом работы оборудования щита, а также учета потребляемой электроэнергии, как в целом, так и на отдельных отходящих линиях, питающих щиты другого назначения.

ВРУ — вводное распределительное устройство. Шкафы ВРУ данного типа устанавливают для приема электроэнергии от источника – силовых трансформаторов либо от питающих линий электрической сети.

В данном щите монтируются коммутационные и защитные аппараты, а также могут быть дополнительно монтированы различные устройства защиты и автоматики, приборы учета. Данный щит осуществляет распределение электроэнергии на другие щитки, расположенные в здании. Сборка ВРУ осуществляется компанией Декада в самые короткие сроки.

АВР (автоматический ввод резерва) — подобные устройства отлично справляются с передачей питания с основного на дополнительный источник, если возникает аварийная ситуация или падает напряжение. Также защищает помещение от перегрузок.

ЩО – щит освещения либо обогрева. В данных шкафах устанавливаются электрические аппараты и другие элементы, предназначенные для управления осветительной аппаратурой либо обогревом помещения, оборудования, требующего обеспечения обогрева.

ЩУ и ЩА (щиты управления и щиты автоматики) — нужно для автоматизированных систем. Зачастую устанавливаются для системы освещения, вентиляции и работы пожарной системы.

ЩС – щит силовой распределительный, предназначен для питания силовых потребителей на объекте, где есть разделение цепей и электроприемников по назначению. Также данная маркировка может означать, что это щит связи.

В корпусе щита связи монтируется различное телекоммуникационное оборудование, средства связи, сбора информации с различных оборудования и объектов на предприятии.

ЩЭ – щит этажный. Устанавливается на этажах многоквартирных домов в специальной нише либо непосредственно на стене многоквартирных домов, служат для приема электроэнергии от ГРЩ (ВРУ) и распределения ее на несколько квартирных щитков.

ЩК – щит квартирный. Устанавливается на этаже либо непосредственно в квартире. В данном щитке ШК устанавливается прибор учета данной квартиры, а также защитные аппараты.

Может быть установлено два щитка – один на этаже, в нем монтируются вводные защитные аппараты и прибор учета, второй щиток устанавливается непосредственно в квартире, в нем осуществлено распределение электроэнергии на несколько линий электропроводки и установлены защитные аппараты.

ЩСН — щит собственных нужд. Является, по сути, главным распределительным щитом, только этот щит служит исключительно для питания устройств, расположенных на объекте — так называемых собственных нужд. Такие щиты устанавливают в электроустановках электрических стаций, распределительных подстанций.

Что относится к щиту собственных нужд?

К собственным нуждам можно отнести: системы обогрева и охлаждения оборудования, питание устройств РПН силовых трансформаторов, цепи управления оборудованием, освещение, обогрев помещений и др.

ЩПТ — щит постоянного тока. Используется в электроустановках станций, подстанций, предприятий для приема и распределения цепей постоянного тока. Прием электрической энергии постоянного тока осуществляется от аккумуляторных батарей, специальных зарядных агрегатов, выпрямительных установок.

Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.

Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.

Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».

ЩРН-12 – щит распределительный навесной ЩРН12 (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.

Степень защиты распределительных щитов

Существует несколько степеней защиты корпуса, которые показывают, где может быть установлен щит. Наиболее распространенные степени защиты корпуса электрических щитов:

IP20, IP30 – щитки, устанавливаемые внутри помещений без повышенной влажности, так как они не имеют защиты от влаги, отличаются степенью защиты от посторонних предметов;

IP44, IP54 – щитки имеют более высокую степень защиты от посторонних предметов, имеют защиту от влаги, устанавливаются в помещениях с повышенной влажностью, а также вне помещений, но при условии защиты от попадания струи воды;

IP55, 65 – щитки, устанавливаемые в помещениях с агрессивными условиями окружающей среды, а также вне помещений. Имеют достаточную защиту от влаги, дождя и могут устанавливаться вне помещений без дополнительной защиты. Данные корпуса щитов имеют полную защиту от контакта, отличаются степенью защиты от пыли – первый имеет частичную защиту от пыли, второй – полную пыленепроницаемость корпуса.

Основные технические характеристики РЩ

По техническим характеристикам, каждый из видов электрощитов должен соответствовать определенным общим параметрам.

Во-первых, конструкция должна отвечать всем правилам электробезопасности. То есть, иметь дополнительную изоляцию выдерживать высокие токи в течение определенного времени, а также не поддаваться горению и расплавке.

Во-вторых, все щитовые панели имеют конкретный вес для каждых условий.

Размер распределительного щита зависит строго от того на сколько групп разделена ваша сеть, и сколько будет монтироваться автоматических выключателей и других защитных устройств. Обязательно наличие во всех щитках планок для крепления устройств, нельзя исключать наличие заземляющей рейки.

Чтобы купить распределительный щит в сборе — свяжитесь со специалистом электрощитового предприятия ООО Декада Электрощит!

Наша презентация

Ваш браузер не поддерживает открытие файла

Щиты распределительные фото



Шкафы электрические распределительные

Электрические шкафы, щиты и боксы используются для размещения различных электрических узлов (например, силового, учётного и щитового оборудования), приёма и распределения электроэнергии по отдельным цепям. В жилых зданиях, как правило, устанавливаются модели из термостойкого пластика, в местах с агрессивными средами (например, с повышенной влажностью) – металлические с антикоррозийным порошковым покрытием.

Как классифицируются электрические распределительные шкафы

Главный критерий классификации – способ монтажа. Различают:

• Настенные – крепятся к поверхности стен. Удобны простотой установки, оснащены боковыми заглушками для изоляции токопроводящих элементов. Главный недостаток –они занимают полезную площадь в помещении, поэтому устанавливаются в основном там, где это не критично либо нет возможности встроить щит в стену.
• Напольные – устанавливаются на горизонтальную поверхность, есть модели и для использования на улице, и для установки внутри помещений.
• Встраиваемые – монтируются в стенную нишу. Используются в небольших помещениях, а также при использовании скрытой проводки и не занимают дополнительного пространства. Однако при планировке нужно заранее предусматривать местоположение и размер ниш, что не всегда возможно.

На что нужно обращать внимание при выборе электромонтажного шкафа

В первую очередь руководствоваться следует целевым назначением объекта и особенностями места размещения. От этого зависит, в частности, класс защиты корпуса. Как правило, он варьирует от IP31 (предохраняет от проникновения посторонних предметов размером свыше 2,5 мм и вертикальных капель) до IP65 (пыленепроницаемость, защита от струй жидкости с любого направления).

Так стоит обратить внимание на климатическое исполнение – двузначный код, определяющий допустимую амплитуду температур и категорию размещения (в помещении, на открытом воздухе, под навесом и т.д.).

Не менее важны и габариты, поэтому необходимо заранее рассчитать количество и размеры предполагаемых к установке модулей.

В нашем интернет-магазине можно купить электротехнические шкафы и щитки с доставкой по Москве и всей России. В нашем каталоге вы наверняка найдёте модель нужной серии и типа, а в случае возникновения вопросов наши консультанты с радостью вам помогут.

Шкаф электрический распределительный, бокс распределительный, шкаф распределительный телефонный, шкаф вводно распределительный, шкафы распределительные щиты, компактный распределительный шкаф, шкаф распределительный уличный, металлические распределительные шкафы, шкаф силовой распределительный, электрошкафы, щит распределительный

Шкаф электрический распределительный

Распределительные электрические шкафы и боксы по низким ценам в интернет-магазине «Электромир». Широкий выбор электротехнической продукции для домашних, офисных и производственных сетей электроснабжения.

В каталоге компании «Электромир» устройства для коммутации силовых электрических сетей, монтажа защитного и управляющего оборудования представлены широким ассортиментом металлических распределительных шкафов различных моделей и габаритных размеров. Именно металлическая конструкция показала себя наиболее устойчивой к физическим внешним воздействиям и имеет более высокий класс защищенности. В зависимости от комплектации, настенные, напольные или встраиваемые конструкции оснащаются замками, монтажными панелями, имеют одну или несколько секций. Кроме того, всегда в наличии большой выбор комплектующих и аксессуаров к электрощитовому оборудованию: DIN-рейка, заглушки, клеммники, клеммные модули, фазные и нулевые шины и многое другое.

Распределительный бокс

Пластиковый монтажный бокс является уменьшенной разновидностью распределительного щитка и предназначен для установки и объединения в блок нескольких автоматических выключателей тока (автоматов защиты контуров электроснабжения). В каталоге представлены модели для открытой и скрытой установки, с прозрачными или непрозрачными защитными дверцами, изготовленные компаниями VI-KO и ABB. Наряду с высокой функциональностью, декоративные характеристики продукции этих марок позволяют использовать ее в интерьерах жилых, общественных, хозяйственных или санитарно-технических помещений.

Шкафы электрические распределительные — собственно производство

Шкафы электрические распределительные — в каждом здании, имеющем подключение к электросети необходимо специальное оборудование для получения и последующего разведения электрического тока потребителям. В эту схему входит шкаф электрический распределительный. Его использование происходит при напряжении до 380В в сетях на три фазы, частой 50Гц и до 400А.

Наша компания «Elshitob.ru» предлагает купить шкаф электрический распределительный, собранный из сертифицированного оборудования, закупаемого у лучших российских и зарубежных производителей.

Особенности и область применения

Шкафы представляют собой короб, изготовленный из металла или пластика, в котором находятся различные элементы электросети: счетчики, коммутационная аппаратура, кабели.

Устанавливать ШЭР можно как в помещении, так и на улице – в первом случае используются всепогодные варианты, для защиты встраиваемой техники от перепадов температур, влаги. Антивандальная защита предотвращает несанкционированный доступ, повреждения и кражу приборов.

При необходимости на территории объекта может устанавливаться несколько шкафов. Такой подход позволяет повысить продуктивность работы сети, защищает от возможных перегрузок и аварийных отключений.

Функционал:

• предохранение от короткого замыкания;
• возможность оперативной коммутации электроцепей;
• ограничение доступа людей, животных и случайного их поражения электротоком;
• предупреждение возгораний и пожаров.

Шкафы электрические распределительные имеют разные габариты, может быть встраиваемым, навесным, напольным. Для удобства крепления техники внутри могут быть установлены рейки, полки, специальные отделения для укладки проводов. Таким образом система становится полностью безопасной и правильно организованной.

Шкафы делятся на:

• напольные, настенные, встраиваемые;
• всепогодные, внутридомовые;
• распределительные, аварийные, вводные;
• металлические или пластиковые.

Распределительные используются для подсчета потребляемой энергии, вводные служат для принятия поступающего электричества – их можно увидеть на производстве, в цехах, аварийные предназначены для быстрого переключения на запасной источник питания в случае отключения сети. Схема меняется в зависимости от проекта или потребностей клиента.

Уличные отлично показали себя в условиях непредсказуемой погоды нашей страны. Они не боятся жары и холода, дождя и мокрого снега, обладают хорошей герметичностью. Установка их допустима в большом диапазоне температур – как правило от -40С до +400С. Монтаж ЩЭР не разрешается в среде, содержащей взрывоопасные смеси, агрессивные вещества, способствующие разрушению корпуса, токопроводящую пыль.

Преимущества закупки, цены

• На распределительный электрический шкаф цена зависит от многих параметров и поддерживается на максимально приемлемом уровне для каждого заказчика.
• Покупка может проводиться как оптом, так и в розницу.
• Заявка может выполняться по индивидуальным требованиям.
• Вся комплектация проводится исключительно сертифицированным оборудованием.
• Специалисты компании проведут консультацию при оформлении заказа.
• Сборка и установка на месте осуществляется мастерами, имеющими опыт работы и соответствующие допуски.

Звоните по телефонам, указанным на сайте, или закажите обратный звонок. Менеджеры помогут решить все вопросы, связанные с заказом товара, обеспечат его доставку, подготовят все необходимые документы.

Шкаф распределительный ШР 11. Типовые схемы, описание шкафов ШР 11

Распределительные силовые шкафы ШР 11 производства компании ПсковЭлектроЩит

 Используются для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями НПН2-60 (до 63А), ПН2-100 (до 100А), ПН2-250 (до 250 А), ПН2-400 (до 400А).

Шкафы ШР11 соответствуют ТУ 3434-003-78624919-2006. Сертификат соответствия № POCC.RU.AE 52.B01751.

Степень защиты по ГОСТ 15150 — IP 54 (IP 00 со стороны дна), так же возможно производство шкафов со степенью защиты IP 65.

Климатическое исполнение — У, УХЛ, категория размещения 2,3,4 по ГОСТ15150. Температурный режим от -40 до +60 °С.

В шкафах имеются шины:

— нулевая рабочая шина N, изолированная от корпуса,

— защитная шина РЕ, электрически соединенная с корпусом.

Ввод /вывод кабелей производится снизу шкафа.

Выдерживаемый ток:

— при номинальном токе вводного аппарата 250 А — не менее 10 кА;

— при номинальном токе вводного аппарата 400 А — не менее 25 кА.

Схемы шкафов ШР-11, а также устанавливаемая в них аппаратура, представлены на рисунке и в таблице:

используются для приема и распределения электрической энергии и защиты отходящих линий. Щиты ЩР11 расчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц. На вводе силового распределительного шкафа устанавливается выключатель ВР32, отходящие линии защищены предохранителями ПН-2 или ППН (по спец заказу заказчика)

• Шкафы ШР11 соответствуют ТУ 3434-003-78624919-2006. Сертификат соответствия № POCC.RU.AE 52.B01751.
• Степень защиты по ГОСТ 15150 — IP 54 (IP 00 со стороны дна), так же возможно производство шкафов со степенью защиты IP 65.
• Климатическое исполнение — У, УХЛ, категория размещения 2,3,4 по ГОСТ15150. Температурный режим от -40 до +60 °С.
• В шкафах имеются шины:

— нулевая рабочая шина N, изолированная от корпуса,

— защитная шина РЕ, электрически соединенная с корпусом.

• Ввод /вывод кабелей производится снизу шкафа.
• Выдерживаемый ток:

— при номинальном токе вводного аппарата 250 А — не менее 10 кА;

— при номинальном токе вводного аппарата 400 А — не менее 25 кА.

• Схемы шкафов ШР-11, а также устанавливаемая в них аппаратура, представлены на рисунке и в таблице:

Тип	Номинальный ток вводного аппарата, А	Тип и количество групп предохранителей на отводящих линиях
ШР-11		НПН2-60	ПН2-250	ПН2-100	Номер схемы
-73701	250	5	—	—	Схема № 1
-73702	250	—	—	5
-73703	250	2	—	3
-73504	400	8	—	—	Схема № 2
-73505	400	—	—	8
-73707	400	—	2	3
-73708	400	—	5	—
-73509	400	4	—	4
-73510	400	2	2	4
-73511	400	—	2	6
-73512	400	8	—	—	Схема № 3
-73513	400	—	—	8
-73514	400	—	8	—
-73515	400	4	—	4
-73516	400	2	2	4
-73517	400	—	2	6
-73518	400	8	—	—	Схема № 4
-73519	400	—	—	8
-73520	400	—	8	—
-73521	400	4	—	4
-73522	400	2	2	4
-73523	400	—	2	6

Схема №1

Схема №2

Схема №3

Схема №4

---

Расшифровка обозначений серии Шкаф ШР 11

Расшифровка обозначений шкафов ШР 11:

 ШР — 11-73 Х – Х – Х — Х

ШР – шкаф распределительный

11 — номер разработки

7- вид установки – напольное исполнение

3 – высота шкафа 1600 мм

Х – ширина шкафа:

       5 – 600мм

       7 – 500мм

Х – номер схемы шкафа

Х – степень защиты

       IP32, IP54

Х – климатическое исполнение и категория размещения

Электрический распределительный шкаф

— поставщик, поставщик, производитель распределительного шкафа во Вьетнаме. Электрический распределительный шкаф

— поставщик, поставщик, производитель распределительного шкафа во Вьетнаме.

Центральное электрическое механическое акционерное общество является поставщиком распределительного шкафа . Пожалуйста, свяжитесь с нами для получения дополнительной информации о распределительном шкафу , торговом шкафу и расценках на распределительный шкаф .

Поставщик: Центральное электромеханическое акционерное общество

Обеспечьте точность

улица No.3, Hoa Cam Industrial Park, Hoa Tho Tay Ward, Cam Le District, Город Дананг, Вьетнам

+ Подробнее …

ЖЕЛТЫМИ СТРАНИЦАМИ

Прочие товары и услуги

Электрооборудование промышленное

Механика — обработка и производство

Горячее цинкование

Свяжитесь с этой компанией.Желтые страницы могут вам помочь!

+84 24 3636 9512 (вн.312)

+84914261828
(Zalo / What’sapp / Skype / Line)

Бесплатное объявление — это самый простой и умный способ заявить о своем бизнесе в мире!
Если у вас есть какие-либо вопросы, напишите нам по адресу contact @ yellowpagesvn.com.

Желтые страницы Вьетнама

www.trangvangvietnam.com

www.niengiamtrangvang.com

www.yellowpages.vnn.vn

www.nhungtrangvang.net

www.yellowpagesvn.com

ВН Желтые страницы

Международная книга желтых страниц

ИНДЕКС БЫСТРОГО ПОИСКА | ЖЕЛТЫЕ СТРАНИЦЫ КАТЕГОРИИ

ВЬЕТНАМ ЖЕЛТЫЕ СТРАНИЦЫ — ВЬЕТНАМСКИЙ БИЗНЕС-КАТАЛОГ
Главный офис: Этаж 6, Винафуд 1 Дом, ул. Луонг Йен 94., Bach Dang Ward, Hai Ba Trung Dist, Ханой, Вьетнам
Филиал: 1-й этаж, Blue Berry Building, № 9-11, D52 Street, Ward 12, Tan Binh Dist., Ho Chi Minh City, Vietnam
Горячая линия Желтых страниц: (+84) 914 261 828 (Zalo / What’sapp / Skype / Line)
Тел .: +84. 24 3636 9512 (вн.312) — Факс: +84. 24 3636 9371 — Эл. Почта: [email protected]

Профилегибочная машина для производства корпусов шкафа

от китайского производителя, завода, завода и поставщика на ECVV.com

• Торговый центр MRO Products
• Торговый центр MRO Products / Китай
• ECVV 会员 服务

Глобальные партнеры:

• ОАЭ
  • Индия
• Насчет нас
• Свяжитесь с нами

• Категории
  • COVID19 Защитное оборудование
    • Носить защитный
      • Маска для лица
      • Костюмы защитные
      • Перчатки медицинские
      • Шляпа от солнца с маской
      Обнаружение вирусов
      • Защитный шлем Kuang-Chi AI
      • Набор для тестирования на коронавирус
      • Термометр
      • Робот для дезинфекции
      Медицинское оборудование
      • УФ-дезинфекция
      • Ультразвуковая система
      • Машина для изготовления масок
      • Вентилятор
  • Машинное оборудование
    • Машинное оборудование
      • Инженерная и строительная техника
      • Машины землеройные
      • Оборудование для металлургии и металлов
      • Промышленное лазерное оборудование
      • Деревообрабатывающее оборудование
      • Упаковочная машина
      Механические детали и услуги по изготовлению
      • Насосы и запчасти
      • Клапаны
      • Двигатель
      • Формы
      • Фитинги
      • Уплотнения
  • Электрооборудование и электронные компоненты
    • Электрооборудование и материалы
      • Разъемы и клеммы
      • Батарейки
      • Профессиональное аудио, видео и освещение
      • Источники питания
      • Генераторы
      • Электрические вилки и розетки
      Электронные компоненты и принадлежности
      • Активные компоненты
      • Оптоэлектронные дисплеи
      • Пассивные компоненты
      • Электронные аксессуары и принадлежности
      • Оборудование для производства электроники
      • Знаки электронные
      Телекоммуникации
      • Коммуникационное оборудование
      • Телефоны и аксессуары
      • Антенны для связи
  • Освещение и освещение
    • Освещение и освещение
      • Светодиодное освещение
      • Осветительные аксессуары
      • Профессиональное освещение
      • Внутреннее освещение
      • Осветительные лампы и трубки
      • Наружное освещение
  • Автомобили и мотоциклы, Транспорт
    • Автомобили и мотоциклы
      • Автомобильные инструменты
      • Автоэлектроника
      • Автоматический двигатель
      • Автомобили
      • Транспортное оборудование
      • Автоматическая электрическая система
      Транспорт
      • Морские принадлежности
      • Контейнер
      • Велосипед
      • Электрический велосипед
      • Автобус
      • Запчасти для грузовиков
  • строительство
    • Строительство и недвижимость
      • Двери и окна
      • Системы отопления, вентиляции и кондиционирования воздуха и детали
      • Ванная
      • Плитка и аксессуары
      • Металлические строительные материалы

Шкаф распределения питания?

Мы живем в то время, когда многие знают: чтобы смартфон работал, его нужно периодически подключать к зарядному устройству, включенному в розетку.Достаточно открыть дверцу холодильника, кстати тоже подключенную к розетке, и утолить жажду глотком прохладного напитка. Ну а про освещение в наших квартирах, на улице и в магазинах, так что говорить не приходится. Достаточно выключить освещение на 5 минут. и все начинают вспоминать, где этот ящик с предохранителями. Хотя правильно его называют «силовым распределительным шкафом».

Есть несколько типов коммутаторов. Но основные их задачи следующие:

— вводно-распределительный, т.е.е. прием и распределение электроэнергии между потребителями,

— контроль, т.е. постоянный мониторинг потребления напряжения и тока.

— безопасность, защита от перегрузок и коротких замыканий

Основными из них являются: главный распределительный щит (МСВ), вводно-распределительное устройство (ВРУ) и распределительный щит (СК). Они располагаются на трансформаторных подстанциях, промышленных предприятиях и других объектах с большим потреблением электроэнергии.

Следующие:

— Шкафы распределения питания (ШРС).Обычно включаются после ВРУ и рассчитываются на потребляемый ток до 400 А. Они представляют собой шкаф с центральным выключателем и предохранителями, защищающими отходящие линии от перегрузок и коротких замыканий.

— шкафы распределения питания (ШРЭ). Они имеют в своем составе УЗО (устройства защитного отключения), которые служат для защиты от токов утечки на землю. Они помогают защитить людей от поражения электрическим током и предотвратить возгорания. Обычно такие шкафы устанавливают на производственных площадках, в магазинах и складах.Они несут основную технологическую нагрузку. Так как к ним подключено освещение, различное оборудование и подсобные помещения. При этом именно в них по возможности осуществляется распределение нагрузок по фазам (если реализовано трехфазное питание).

— Шкафы распределения и учета электроэнергии (КРУЭ). Предназначен для установки в небольших помещениях, с током потребления до 100 А. К таким объектам относятся — частные дома, небольшие офисы, магазины и ларьки.
