Шкаф коллекторный наружный Размеры, характеристики и цены в Украине
Если Вы хотите заказать коллекторный шкаф наружный или внутренний для защиты гребенки и чтобы скрыть её от посторонних глаз, интернет-магазин Прогресс Вэй поможет Вам в решении любых вопросов, организует быструю доставку товара, а также обеспечит Вам низкую стоимость устройства!
От надежности и особенностей напольного отопления напрямую зависит стабильность давления, производительность и долговечность системы отопления. Потому удачно подобрать коллекторный шкаф, который защитит основной узел системы, является главнейшей задачей.
Все товары из нашего сайта продемонстрировали отменные характеристики в эксплуатации. Это гарантируется благодаря сборке на современном оборудовании из высококачественного сырья с применением стандартов качества и передовых технологий. Все товары из нашего каталога:
- Способны выдержать большие механические нагрузки и
повреждения.
- Легко справляются коррозией.
- Обладают привлекательным видом и гарантируют безопасность в работе коллектора.
- Защищают коллектор от детей, котов и собак.
При совершении покупки шкафа необходимо тщательно продумать основные свойства:
- Устойчивость к коррозии;
- Способность выдерживать механические нагрузки;
- Материал шкафа;
- Габариты изделия;
- Тип монтажа: внешний или внутренний.
Если хотите выбрать качественные шкафы, созвонитесь с нашими менеджерами, помогающими Вам высчитать характеристики, получить долгосрочную гарантию качества, приобрести оборудование на детали и оснащение для теплых полов от лучших производителей.
Сейчас есть множество типов шкафов, которые подходят для определенных систем теплого пола, разных габаритов коллектора, с дверцей или без, внутренние или внешние, и заказать коллекторный шкаф фото которого будет точно отражать реальное изделие, можно у нас!
Где в Украине заказать коллекторный шкаф наружный или внутренний?
youtube.com/embed/hCHCa4x28KU»/>
Наш интернет-магазин Progress Way может предложить Вам большой каталог инженерного оборудования. Мы предоставляем изделия от самых лучших мировых и отечественных компаний производителей, изготовленные из высококачественного исходного материала с широким перечнем возможностей.
Они славятся экологической безопасностью, износостойкостью и прочностью, устойчивостью к температурным, барическим и физическим нагрузкам.
Здесь каждый заказчик получает самую низкую стоимость на материалы для отопления и водоснабжения. У нас Вам гарантирована максимально быстрая доставка по стране надежными транспортными компаниями Деливери и Новая Почта. А эксперты Progress Way готовы предложить Вам помощь по любым нюансам.
Мы окажем поддержку в любое время рабочего дня, подскажем как рассчитать габариты коллекторного шкафа и организуем для Вас быструю доставку!
Шкафы коллекторные наружные GROTA ШРН
Шкафы коллекторные GROTA (ГРОТА) наружные — серии ШРН
Коллекторные шкафы Grota используются для монтажа коллекторных узлов, циркуляционных насосов, приборов учета и других элементов систем отопления и водоснабжения, позволяют сократить сроки монтажа и стоимость затрат на него.
Шкафы от компании Grota поставляются в двух видах:
— встраиваемые (ШРВ)
— наружные (ШРН).
Преимущества наружных коллекторных шкафов Grota:
- Передняя панель съёмная, оборудована надёжным замком для предотвращения несанкционированного доступа.
- Эргономичные боковые панели позволяют подсоединить трубопроводы в удобном месте. Это возможно, удаляя необходимые сегменты.
- Возможность регулировки высоты шкафа.
- Специальная пленка, нанесенная перед порошковым окрашиванием, является дополнительной защитой от коррозии.
Все шкафы Grota оборудованы замком, что исключает вмешательство в работу системы отопления посторонних лиц и детей.
Шкафы коллекторные Grota ШРН используются для наружного монтажа на стене.
Особенности шкафов Грота ШРН:
- корпус выполнен из оцинкованной стали;
- есть возможность регулирования по высоте до 40 мм.
- Глубина 120 мм
Технические характеристики шкафов коллекторных наружных GROTA — ШРН
| Тип шкафа | Размеры, мм (высота х ширина) | Количество выходов, штук | Объем, куб. м |
|
| ШРН-0 | 651-691 х 366 | 1-3 | 5,9 | 0,033 |
| ШРН-1 | 651-691 х 454 | 4-5 | 6,775 | 0,040 |
| ШРН-2 | 651-691 х 554 | 6-7 | 7,74 | 0,049 |
| ШРН-3 | 651-691 х 704 | 8-10 | 9,5 | 0,062 |
| ШРН-4 | 651-691 х 854 | 11-12 | 11,8 | 0,075 |
| ШРН-5 | 651-691 х 1004 | 13-16 | 14,56 | 0,088 |
| ШРН-6 | 651-691 х 1154 | 17-18 | 16,58 | 0,104 |
| ШРН-7 | 651-691 х 1304 | 19-20 | 19,90 | 0,125 |
Шкафы и коллекторные группы Wester
Опубликовано: 11 сентября 2020 г.
630
Современный коллекторный шкаф (далее шкаф) – оборудование, упрощающее монтаж и повышающее удобство обслуживания систем отопления и водоснабжения дома. Это специально отведенное место для подключения труб отопительных контуров и системы водоснабжения. Шкаф удобен для аккуратного, скрытого размещения внутри жилого дома соединительных и регулирующих элементов контуров. В нем могут размещаться смесительные группы, термостатические и термодинамические регуляторы и расходомерные узлы. Это лишь краткий перечень возможностей использования.
Коллекторный шкаф конструктивно прост: для его установки не требуется глубоких познаний или высокой квалификации – установка под силу любому монтажнику. Незаменим шкаф при устройстве теплых полов.
На российском рынке представлены несколько производителей коллекторных шкафов, применяемых для монтажа в системах отопления и водоснабжения. Одним из лучших поставщиков, предлагающих высококачественное оборудование, является Группа компаний «Импульс».
Поставляемые коллекторные шкафы марки Wester выполняются двух типов: наружные и встроенные.

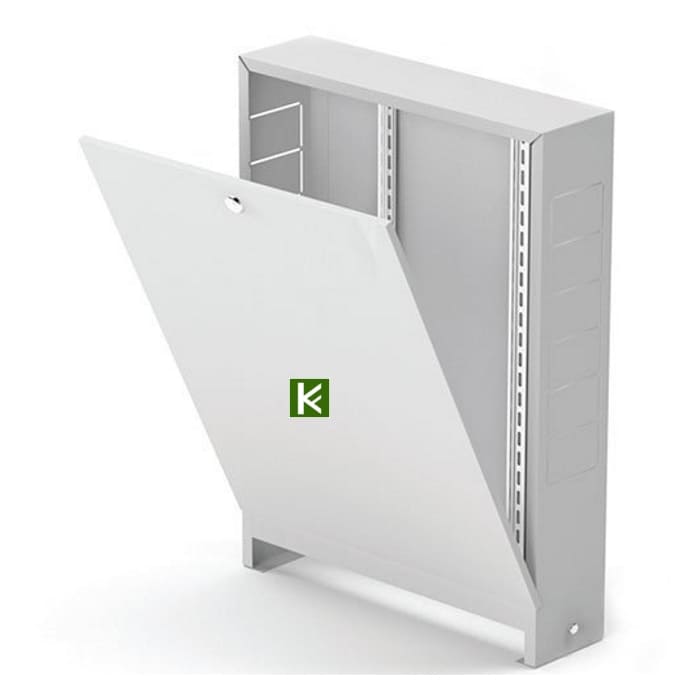

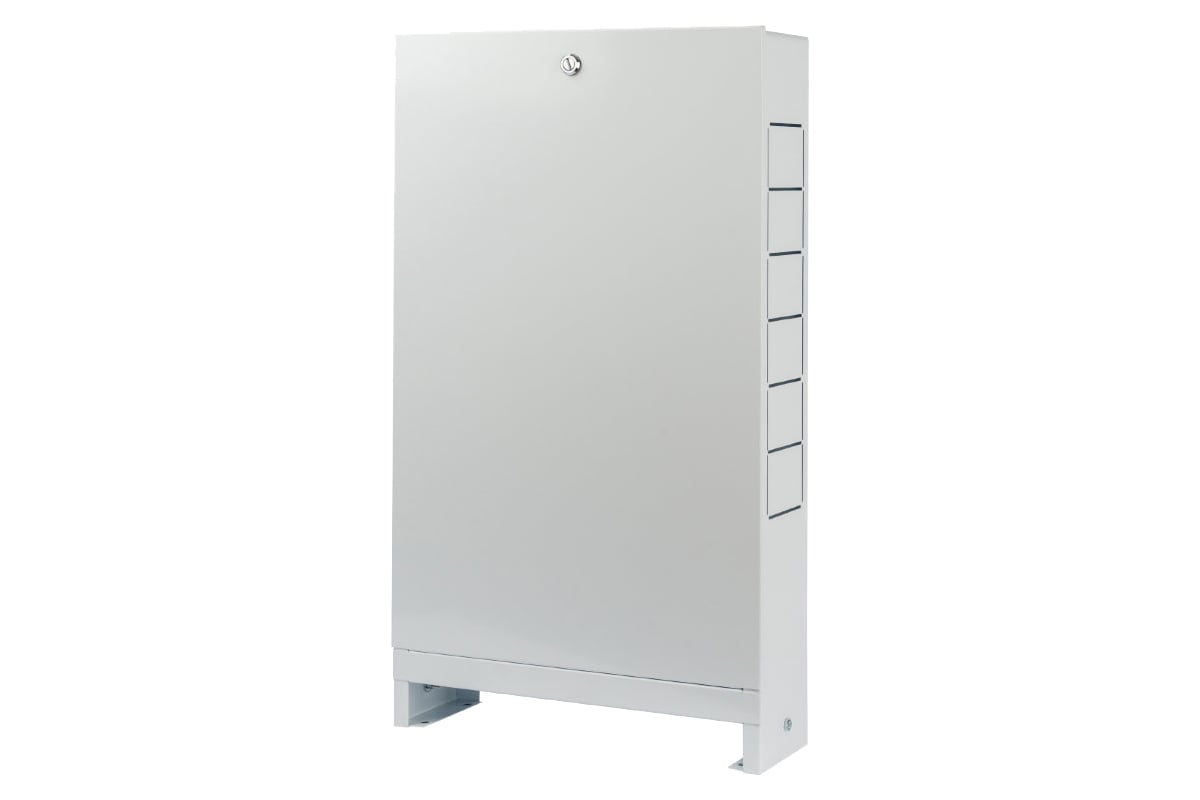

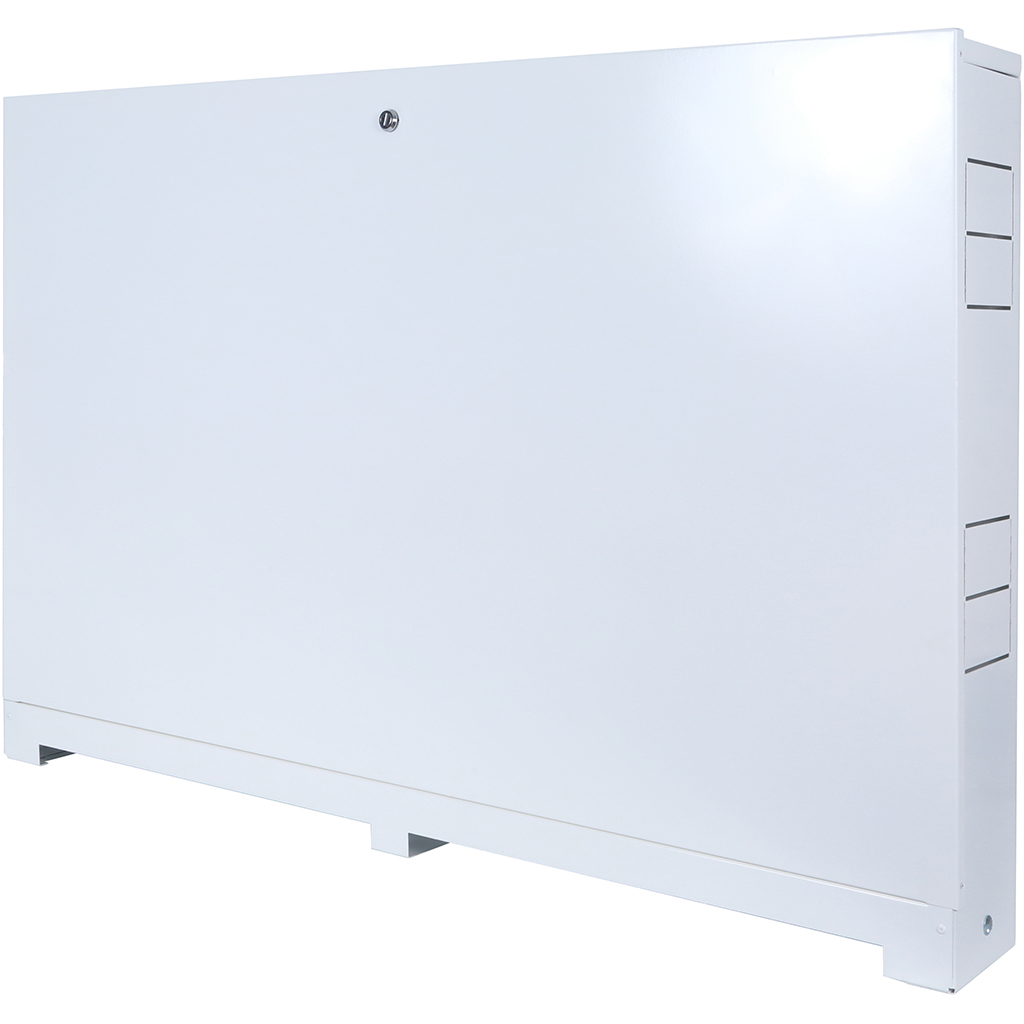

Шкаф коллекторный наружный ШРН Wester
Внутри шкафа наружного типа (см. табл. 1) установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа. В комплекте специальный монтажный крепеж для стен и пола. За счет выдвижных ножек шкаф имеет регулировки по высоте до 63 мм. Для защиты от несанкционированного доступа шкаф оснащен внутренним замком.
Таблица 1. Характеристики шкафов Wester наружного типа
|
Типоразмер |
Артикул |
Габаритные размеры, А×В×Н, мм |
Масса, кг |
Максимальное количество выходных отверстий, коллектор в сборе |
Максимальное количество выходных отверстий, коллектор в сборе c насосно-смесительным узлом |
|
ШРН — 1 |
0-28-1010 |
450×118×652-715 |
4,54 |
2 |
— |
|
ШРН — 2 |
0-28-1020 |
550×118×652-715 |
5,20 |
4 |
— |
|
ШРН — 3 |
0-28-1030 |
697×118×652-715 |
6,17 |
7 |
2 |
|
ШРН — 4 |
0-28-1040 |
748×118×652-715 |
7,16 |
10 |
5 |
|
ШРН — 5 |
0-28-1050 |
998×118×652-715 |
8,15 |
12 |
8 |
|
ШРН — 6 |
0-28-1060 |
1147×118×652-715 |
9,13 |
12 |
11 |
|
ШРН — 7 |
0-28-1070 |
|
10,11 |
12 |
12 |
Шкафы распределительные коллекторные наружные глубокие ШРНГ предназначены для наружного применения и размещения в них коллекторов, насосно-смесительных узлов, узлов распределения и учета тепла.
Шкафы поставляются с глубинами 135, 150 и 180 мм (табл. 2).
Таблица 2. Характеристики глубоких шкафов Wester наружного типа ШРНГ
|
Типоразмер |
Артикул |
Габаритные размеры, А×В×Н, мм |
Максимальное количество выходных отверстий, коллектор в сборе |
Максимальное количество выходных отверстий, коллектор в сборе c насосно-смесительным узлом |
|
С глубинами 135 мм |
||||
|
ШРНГ-3-135 |
1-32-0054 |
697×135×651-725 |
7 |
2 |
|
ШРНГ-4-135 |
1-32-0056 |
848×135×651-715 |
10 |
5 |
|
ШРНГ-5-135 |
1-32-0058 |
998×135×651-715 |
12 |
8 |
|
ШРНГ-6-135 |
1-32-0060 |
1147×135×651-715 |
12 |
11 |
|
ШРНГ-7-135 |
1-32-0062 |
1300×135×651-715 |
12 |
12 |
|
С глубинами 150 мм |
||||
|
ШРНГ-3-150 |
1-32-0074 |
697×150×651-725 |
7 |
2 |
|
ШРНГ-4-150 |
1-32-0076 |
848×150×652-715 |
10 |
5 |
|
ШРНГ-5-150 |
1-32-0078 |
998×150×625-715 |
12 |
8 |
|
ШРНГ-6-150 |
1-32-0080 |
1147×150×625-715 |
12 |
11 |
|
ШРНГ-7-150 |
1-32-0082 |
1300×150×625-715 |
12 |
12 |
|
С глубинами 180 мм |
||||
|
ШРНГ-3-180 |
1-32-0094 |
697×180×651-725 |
7 |
2 |
|
ШРНГ-4-180 |
1-32-0096 |
848×180×652-715 |
10 |
5 |
|
ШРНГ-5-180 |
1-32-0098 |
998×180×625-715 |
12 |
8 |
|
ШРНГ-6-180 |
1-32-0100 |
1147×180×625-715 |
12 |
11 |
|
ШРНГ-7-180 |
1-32-0102 |
1300×180×625-715 |
12 |
12 |

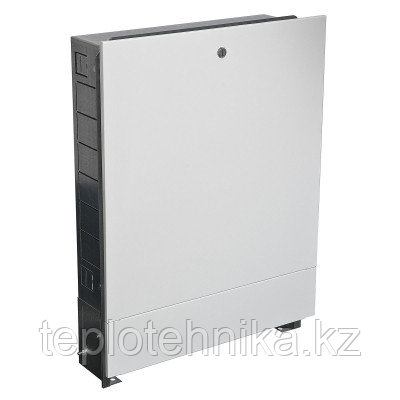

Шкаф коллекторный встроенный ШРВ
Внутри шкафа встроенного типа (см.
табл. 3) установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа. Шкаф имеет регулировки по высоте до 63 мм за счет выдвижных ножек и по глубине до 60 мм за счет выдвижной рамки. Шкафы снабжены надежным креплением к полу с помощью отверстий в выдвижных ножках. Удобная фиксация шкафа в стенной нише достигается с помощью отгибных фиксаторов. Шкаф оснащен внутренним замком, упаковывается в транспортирочный гофрокартон.

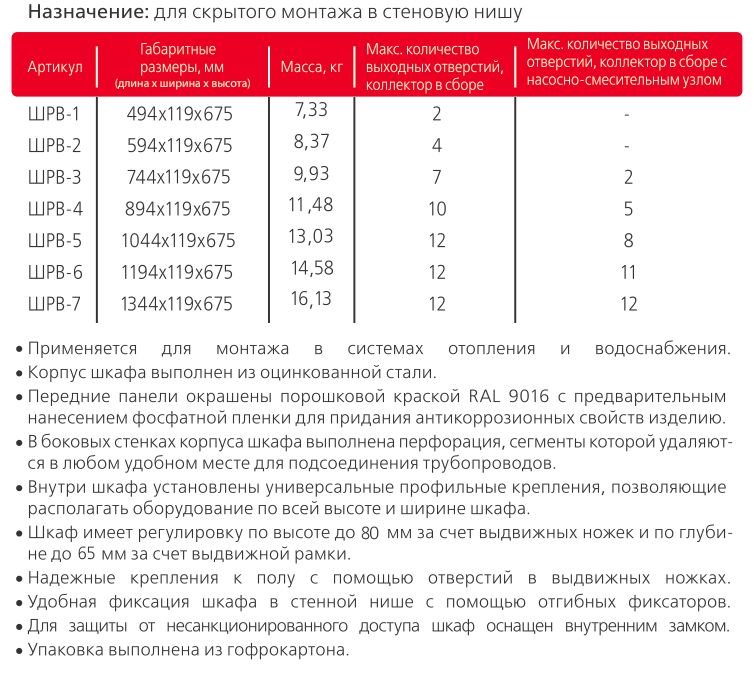

Таблица 3. Характеристики шкафов Wester встроенного типа
|
Типоразмер |
Артикул |
Габаритные размеры, А×В×Н мм |
Масса, кг |
Максимальное количество выходных отверстий, коллектор в сборе |
Максимальное количество выходных отверстий, коллектор в сборе c насосно-смесительным узлом |
|
ШРВ — 1 |
0-28-1100 |
450×120-180×648-711 |
4,99 |
2 |
— |
|
ШРВ – 2 |
0-28-1110 |
550×120-180×648-711 |
5,67 |
4 |
— |
|
ШРВ – 3 |
0-28-1120 |
700×120-180×648-711 |
6,70 |
7 |
2 |
|
ШРВ – 4 |
0-28-1130 |
850×120-180×648-711 |
7,72 |
10 |
5 |
|
ШРВ – 5 |
0-28-1140 |
1000×120-180×648-711 |
8,74 |
12 |
8 |
|
ШРВ – 6 |
0-28-1150 |
1150×120-180×648-711 |
9,77 |
12 |
11 |
|
ШРВ – 7 |
0-28-1160 |
1300×120-180×648-711 |
10,80 |
12 |
12 |
Конкурентные преимущества коллекторных шкафов марки Wester
Производство организовано в России, а это означает, что товар собственного изготовления, всегда есть на складе, не привязан к изменению курса валют, легко поддержать необходимый ассортимент.
Шкафы изготавливаются из цельного стального листа, технология изготовления осуществляется без применения сварки деталей. Моноконструкция повышает жесткость изделия, в то же время позволяет применять металл меньшей толщины без снижения качества изделия. Порошковая электростатическая окраска по RAL 9016 с предварительным нанесением фосфатной пленки для придания антикоррозионных свойств изделию.
В заводской лаборатории покрытие изделия испытываются на климатическую устойчивость и долговечность в различных климатических условиях, устойчивость к перепадам температур, коррозионную стойкость.
Важное конкурентное преимущество шкафов марки Wester – их глубина 180 мм. Такие глубокие шкафы большая редкость на рынке. Возможна регулировка шкафов: по высоте – до 63 мм за счет выдвижных ножек и по глубине (только для серии ШРН) – до 60 мм за счет выдвижной рамки.
Боковые стенки корпуса шкафа перфорированы, сегменты которой удаляются в любом удобном месте для подсоединения трубопроводов.
Внутри шкафа размещены универсальные профильные крепления, позволяющие крепить оборудование по всей высоте и ширине шкафа. Шкафы снабжены надежными креплениями к полу и стене. Для защиты от несанкционированного доступа шкафы оснащаются внутренними замками.
Срок службы изделия – не менее 10 лет.
Конкурентные преимущества коллекторов марки Wester
Коллекторные группы марки Wester в сборе представляют собой полностью собранное, готовое к эксплуатации изделие. Корпус коллекторов и штоки запорных клапанов выполнены из высококачественной нержавеющей стали AISI 304, а штоки регулировочных клапанов – из латуни CW 617N. В состав коллекторных групп Wester входят автоматические воздушники, дренажные краны.
В ассортименте коллекторы от 2 до 12 выходов, с присоединением под евроконус ¾, который является самым распространенным на рынке.
Кронштейн коллектора имеет одноплоскостное смещение, предназначенное для удобства монтажа и обслуживания.
Каждый элемент коллектора поставляется в собранном виде и имеет резиновые уплотнения для герметизации. Расходомеры снабжены съемными регулировочными рукоятками. Запорный клапан подходит для установки дополнительных устройств автоматизации большинства производителей.
Для обозначения типа помещения (кухня, столовая и пр.) коллектор укомплектован информационными стикерами.
Наличие в номенклатурном ряде моделей коллекторных групп с расходомерами – серия W902 – позволяет применять данную модель в тех системах, где необходимо четко регулировать расход жидкости через отопительный контур. Расходомеры позволяют перекрывать подачу воды и регулировать расход сетевой воды от 0 до 6 л/мин в каждом контуре.
Приобрести шкафы и коллекторные группы Wester можно в торговой сети «Термоклуб».
Тел.: +7 (495) 543-96-16
www.termoclub.ru
www.
wester.su
Статья из журнала «Аква-Терм» №4(116)-2020
вернуться назад
Читайте также:
Шкафы коллекторные — наружные и встроенные виды для теплого пола
Для системы отопления и водоснабжения требуется установка различного оборудования: приборов учета, автоматики, трубопроводов, запорной арматуры (вентилей, кранов), фильтров, циркуляционного насоса, котла и т.д. Хорошо и удобно, если они расположены все в одном месте и к ним легкий доступ. Это позволяет его надлежащим образом обслуживать и не добавляет проблем, когда что-то необходимо заменить. Для этих целей как нельзя к стати подходит коллекторный шкаф.
В нем все важные узлы расположены в порядке, удобно. Если правильно выполнить монтаж в таком шкафу, можно обеспечить к кнопкам управления, приборам контроля и другим составляющим системы должный доступ.
Также с эстетической точки зрения это красиво, когда все трубы, провода и приборы спрятаны в одном месте. Ничто в таком случае не испортит ваш интерьер.
Особенности конструкция и монтажа
Коллекторный шкаф для водоснабжения выполнен из хромированной стали или нержавейки. Сверху металл по грунтован, что препятствует его коррозии, и покрашен в белый цвет. Как правило, его используют для отопления «теплый пол», водяного отопления и подачи воды.
Существует два вида коллекторных шкафов:
- наружный;
- встроенный.
Шкаф коллекторный встроенный выполняется, если в стене есть подходящая для этого ниша или углубление. Если такого места нет, тогда можно смонтировать шкаф коллекторный наружный. Его возможно поставить на пол или повесить на стену, что довольно удобно. Это делает его универсальным и подходящим для любой отопительной системы.
Шкаф коллекторный встраиваемый и наружный закрывается на замок, что бывает необходимо, если в доме есть маленькие дети или котел находится в общедоступном месте.
Благодаря тому вся система находится под защитой.
Размеры шкафа варьируются только шириной — от 32 до 96,5 см. Высота и глубина стандартны: 57,5 на 11 см соответственно. Чем шире шкаф, тем больше контуров в него можно поставить.
Коллекторный шкаф в Харькове
На нашем сайте Вы можете купить коллекторный шкаф, который подойдет для вашей установленной системы. Мы предлагаем широкий выбор по доступной цене. Наши специалисты помогут сделать выбор, отталкиваясь от нужных требований и размеров. У нас Вы найдете качественный товар, который послужит вам долгое время.
Руководство по выбору газовых шкафов и распределительных систем: типы, характеристики, применение
Газовые шкафы и распределительные системы предназначены для подачи наливных и специальных газов к технологическому оборудованию. Эти системы производятся в зависимости от типа и природы газа, который они будут доставлять, и могут состоять из испарителей, газовых шкафов, газовых коллекторов, контроллеров массового расхода, клапанов, датчиков давления и связанных соединительных трубок.
Система газораспределительных трубопроводов должна иметь высококачественные внутренние поверхности, чтобы гарантировать отсутствие загрязнения газа частицами из системы.Системы распределения спроектированы с учетом требований безопасности и надежности. Безопасность имеет первостепенное значение в условиях высокого давления и опасных газов (таких как Nh4, HCl и Sih5), которые могут нанести вред оборудованию или персоналу. Надежность важна для обеспечения успешной доставки газа в критически важных системах подачи газа.
Состав газового шкафа
На простейшем уровне стандартный газовый шкаф состоит из камеры сосуда с панелью или дверцей, одного или нескольких баллонов с регуляторами давления, коллектора, клапанов и трубок.Клапаны, трубки и фитинги соединяются газонепроницаемой конической резьбой. Другие компоненты, которые могут быть включены, включают продувочные узлы и реле давления. Узлы продувки состоят из дополнительного баллона с инертным газом, предназначенного для обеспечения удобных средств продувки регулятора или всей системы подачи до и после использования.
Реле давления используются для активации автоматических функций (таких как управление клапанами или аварийное отключение) в зависимости от уровней давления в системе.
Газовые шкафы могут работать параллельно или последовательно в зависимости от конструкции коллектора, используемого для подачи газа.Последовательная схема коллектора спроектирована таким образом, что подача давления передается от одного клапана к другому. Напротив, все параллельные входные порты имеют общий источник давления.
Типы
Газовые шкафы — это устройства для хранения газа, которые предназначены для удержания и вентиляции утечки газа. Обычно в них также устанавливаются коллекторы и системы обработки газа для распределительных сетей. Газовые шкафы различаются на основе автоматизации системы подачи, которая часто зависит от типа обрабатываемых газов.
Газовые шкафы с ручным управлением — Все функции в этих системах управляются вручную пользователем. Обычно они используются для инертных, нетоксичных и инертных газов, где дополнительные факторы безопасности для изоляции газа не требуются.
Полуавтоматические газовые шкафы — Эти системы содержат датчики, которые автоматически отключают функции безопасности при обнаружении утечек или аномального давления, но некоторые другие элементы управления управляются вручную. Они используются для менее реактивных или токсичных газов, когда необходимы факторы безопасности для газоизоляции.
Полностью автоматические газовые шкафы — Эти системы предназначены для контроля большого количества датчиков процесса и входов; все функции, включая подачу газа и очистку / продувку, могут быть автоматизированы и управляться контроллером ПЛК. Они используются для токсичных, коррозионных и химически активных газов, где факторы безопасности газоизоляции имеют первостепенное значение.
Газовые шкафы с автоматическим переключением — Эти системы содержат несколько баллонов и предназначены для непрерывного потока газа во время циклов переключения и продувки.Они используются в приложениях, где требуется постоянный поток или где падение давления подачи может отрицательно повлиять на работу прибора.
Порты и клапаны
Характеристики портов и клапанов для газовых шкафов и распределительных систем являются важной частью процесса выбора.
Типы клапанов
Газовые шкафы можно различать по типам клапанов, используемых для управления потоком.
- Ручные клапаны — клапаны регулируются вручную или приводятся в действие с помощью ручки, рычага или другого ручного устройства.
- Электромагнитные клапаны — клапаны открываются и закрываются с помощью соленоидного магнита, активируемого электрическим сигналом.
- Пневматические пилотные клапаны — клапаны приводятся в действие пневматическим сигналом.
Типы портов
Порты — это отверстия в коллекторе или распределительной системе, через которые выполняются впускные и выпускные соединения. Каждое отверстие является либо входным (подающим) портом, либо выходным портом; количество каждого соответствует требованиям приложения.
- Количество портов подачи определяет количество независимых источников жидкости, которые могут быть связаны с коллектором или системой коллектора.
- Количество выходных портов определяет количество выходов в системе. Это часто определяется как количество портов или клапанов, которые есть или могут быть прикреплены к коллектору. Например, 6-точечный коллектор имеет 6 портов или клапанов.
Размеры портов основаны на стандартных размерах национальной трубной резьбы (NPT).Размеры для этих размеров даны в дюймах; каждый основан на номинальном размере трубы, соответствующем соединению.
Технические характеристики
В спецификациях газового шкафа описывается все, от расхода газа до физических размеров системы.
Максимальное давление — Давление описывает величину силы, прилагаемой к системе содержащимся под давлением газом. Большинство сжатых газов не превышает 2 000–2 640 фунтов на квадратный дюйм манометра (фунт / кв.
Дюйм), но некоторые из них могут достигать давления 6 000 фунт / кв.Самое слабое место системы определяет предел давления, поэтому любые детали, ослабленные нагревом, коррозией или напряжением, могут потенциально снизить максимальное давление в системе или вызвать разрыв сосуда.
Максимальный поток — Скорость потока описывает максимальную скорость потока газа через систему, обычно измеряемую в стандартных кубических футах в минуту (scfm).
Температурный диапазон — Температурный диапазон — это полный требуемый диапазон безопасной окружающей среды или рабочих температур жидкости, выраженный в градусах Фаренгейта или градусах Цельсия.
Размеры — Размеры указывают физический размер газового шкафа, распределительной системы или ее компонентов.
- Размер шкафа — указывает физический размер газового шкафа или корпуса распределительной системы.
- Размер порта / трубы — Указывает физический размер трубок или соединений выпускного порта в системе, обычно указывается в дюймах на основе стандарта размеров, такого как Национальная трубная резьба (NPT). Выбор размера важен, так как трубопровод меньшего размера приведет к высоким перепадам давления, в то время как трубопровод большего размера будет излишне дорогим в установке.
Выбор размера важен, так как трубопровод меньшего размера приведет к высоким перепадам давления, в то время как трубопровод большего размера будет излишне дорогим в установке.Материалы
Материалы, из которых изготовлен газовый шкаф, являются важной частью правильного выбора системы. Материалы, используемые для корпуса и внешних частей, должны иметь соответствующую конструктивную прочность, в то время как материалы для компонентов обработки газа должны быть совместимы со средой, температурными требованиями и номинальными значениями давления, чтобы предотвратить утечку, разрыв или загрязнение.
Алюминий — легкий и достаточно устойчивый к коррозии металл, который обычно анодируется для повышения коррозионной и износостойкости.Алюминий может использоваться для изготовления труб или фитингов в системах с более низким давлением, с более высокими температурами окружающей среды или относительно агрессивными газами.
Медь — мягкий, пластичный металл с низкой твердостью и отличной коррозионной стойкостью.
Медь обычно используется в трубах и трубах из-за ее инертности и устойчивости к коррозии.
Пластик — Любой из многочисленных термопластичных или термореактивных полимеров с высокой молекулярной массой. Различные марки (например, нейлон, ацеталь и поликарбонат) обладают разными свойствами, но большинство из них обладают высокой химической и коррозионной стойкостью.
Сталь — промышленный металл общего назначения с высокой физической прочностью и твердостью. Сталь обычно покрывается или обрабатывается для повышения ее коррозионных свойств.
Нержавеющая сталь — Стальной сплав с высокой химической и коррозионной стойкостью, который чаще всего используется для создания компонентов системы газоснабжения распределительных систем высокого давления.
Характеристики
Газовые шкафы и системы распределения могут иметь ряд дополнительных функций, которые важны для определенных приложений.
- Регулируемая изоляция камеры — Камеры подачи могут быть изолированы или соединены, в зависимости от применения или состояния технологического цикла.
- Аварийное отключение — Система предназначена для перекрытия потока жидкости, когда датчики указывают на чрезвычайные ситуации, такие как утечки или высокое давление.
- Сигнал обратной связи — Сигналы обратной связи — это электрические или электронные сигналы, используемые для сигнализации состояния клапанов для индикации или реакции автоматической системы.
- Фильтр или ловушка — ловушки удаляют нежелательные загрязнения (обычно кислород, влагу или углеводороды) из специальных газов до того, как они достигнут прибора.Также их можно использовать как индикаторы загазованности.
- Визуальный индикатор — Индикаторы предоставляют визуальные сигналы для описания состояния различных частей системы, например светодиоды, используемые для сигнализации состояния клапана (открыт или закрыт).
Список литературы
Air Liquide
Applied Energy Systems, Inc.
— Обзор газового шкафа
Matheson Gas — Шкафы для газовых баллонов (pdf)
Изображение предоставлено:
Linde North America, Inc.
Отправить отзыв и предложения
послать Закрывать
Спасибо за отзыв!
В нашу команду было отправлено письмо с вашим отзывом.
Произошла ошибка при обработке вашей информации.
Приносим извинения за неудобства и уведомили члена команды.
ЗакрыватьRep Наши продукты
Вы заинтересованы в представлении CaptiveAire и продаже нашей продукции?
Заполните следующую форму, и мы свяжемся с вами в ближайшее время.
0/500
Какое у вас образование?
0/500
Какие территории продаж вас интересуют?
0/500
Какие продуктовые линейки вас интересуют?
0/1000
Есть ли у вас еще какие-нибудь комментарии?
послать Закрывать
Мы искали везде, но не смогли найти эту страницу.
Может быть, его поразил один из наших высокопроизводительных вытяжных вентиляторов.
Возможно, вы хотите перейти на главную страницу?
| * НАЖМИТЕ на фото выше, чтобы увеличить изображение. | ||
FAQ: | ||
ВЫБОР СТИЛЯ ШКАФА: | ||
С течением времени панели шкафа спа могут нуждаться в замене из-за выцветшего цвета или
пятна от солнечных лучей или естественного износа без надлежащего ухода. Если
Корпус вашего спа поврежден и не подлежит ремонту. Спа-кабинеты Cal Spas построены
для длительного использования благодаря использованию синтетического материала самого высокого качества в отрасли.Мы понимаем, что спа-шкафы являются неотъемлемой частью внешнего вида и общей конструкции. всей джакузи. С прочным интегрированным каркасом, замена спа Cal Spas шкафы достаточно прочные, чтобы выдержать даже самые большие конструкции гидромассажных ванн. Наши высокопрочные панели для кабинета спа имитируют внешний вид натурального дерева и доступны
в разнообразных цветах, которые дополнят любой пейзаж заднего двора. Кабинет Cal Spas
Панели полностью не требуют обслуживания, устойчивы к атмосферным воздействиям и не горят. Лучший
В общем, эти панели сохранят свой насыщенный цвет на долгие годы.
Ингибиторы УФ-излучения интегрированы в конструкцию шкафа. | ||
НАЙДИТЕ СПА-МОДЕЛЬ: | ||
| Используйте металлическую табличку, расположенную на передней части спа-салона, чтобы найти уникальное место для вашего спа. серийный номер и модель. Используйте эту информацию, чтобы заказать сменные спа-шкафы. для соответствующей модели спа. | ||
КАК ИЗМЕРИТЬ ПАНЕЛЬ СПА-КАБИНЕТА: | ||
| Это руководство содержит инструкции для владельцев спа-салонов, которым необходимо измерить свой Cal Spas.
шкафы спа-панели для заказа замены. Измерения для любой высоты панелей шкафа Cal Spas начинаются с нижней части панели. (не абсолютное дно спа) и заканчиваются в точке, где панель встречается акриловая форма, которая составляет верхнюю часть гидромассажной ванны. ЕСТЬ ТРИ (3) РАЗЛИЧНЫЕ ВЫСОТА ПАНЕЛИ ШКАФА СПА: | ||
ВЫБОР ЦВЕТА ПАНЕЛИ СПА-КАБИНЕТА: | ||
| Сменные шкафы Cal Spas изготовлены из экологически чистого погодоустойчивого материала, не нуждающегося в обслуживании.
и простой в установке синтетический материал.Лучше всего то, что каждый шкаф излучает внешний вид
из натурального дерева с натуральной древесной текстурой, чтобы соответствовать внешнему жилому пространству вашего дома. Шкаф Cal Spas Доступные цвета: | ||
ВЫБОР УГЛОВОЙ ПАНЕЛИ СПА-КАБИНЕТА: | ||
| Сменные углы спа-кабинета доступны в различных цветах и стилях, чтобы
персонализируйте свой спа-салон. Выбирайте между различными стилями уголков спа с вашим выбором цвета, с текстурой черные уголки (доступны в спа-салонах Platinum и Platinum Plus) и угловой шкаф освещение. | ||
СПА ШКАФ Т МОЛДИНГ: | ||
| Т-образный молдинг — это кромка, используемая между планками спа-панелей для обеспечения бесшовного и элегантная отделка любого спа-кабинета.Изготовлен из того же материала, что и панели, Т-образные молдинги доступны в цветах красного дерева, дыма и тумана, чтобы соответствовать кабинету вашего спа. цвет отлично. | ||
В чем разница между деревянным каркасом, обработанным давлением, и металлическим каркасом ?: | ||
| Чтобы обеспечить получение правильных панелей шкафа при заказе , пожалуйста, проверьте
внутренняя структура вашего Cal Spas .Некоторые модели имеют деревянную раму,
в то время как другие имеют металлический каркас. Хотя рамка шрифта не будет мешать
размер вашего шкафа, обязательно заказывать соответственно, чтобы вы получили
правильная подкладка панелей шкафа. ПРИМЕЧАНИЕ. Металлический каркас был представлен в 2015 году в качестве доступной опции. Все платины Спа-салоны и спа-салоны Platinum Plus построены с использованием металлического каркаса.Если ваш СПА был изготовлен до 2015 года необходимо заказать шкафы с деревянной подложкой. Пожалуйста перед заказом проверьте раму вашего спа-модуля. | ||
В чем разница между вертикальными и горизонтальными спа-панелями шкафа ?: | ||
| Вертикальные и горизонтальные шкафы * Панели вертикального шкафа устанавливаются сверху вниз вокруг спа, включая углы.Горизонтальные шкафы включают горизонтальные панели, установленные на передней части шкафа. дверь и боковые панели. Горизонтальные шкафы имеют вертикальные закругленные углы, обеспечивающие вариант текстуры и лучший внешний вид. Текстурированные черные уголки можно установить на любую модель гидромассажной ванны Cal Spas. C-LITE Угловое освещение шкафа доступно в некоторых моделях. * Варианты вертикального и горизонтального шкафа доступны только в некоторых моделях. | ||
КАК ИЗМЕРИТЬ ОТДЕЛКУ СПА ?: | ||
ДОПОЛНИТЕЛЬНЫЕ ПРЕДМЕТЫ, КОТОРЫЕ ВАМ МОЖЕТ ПОТРЕБОВАТЬСЯ ДЛЯ ВАШЕГО СПА КАБИНЕТА: | ||
| Информацию о количестве оборудования, необходимого для замены, см. В руководстве по показателям шкафа. целые панели кабинета спа. | ||
КАК УСТАНОВИТЬ ПАНЕЛЬ СПА-КАБИНЕТА: | ||
| Этот бюллетень содержит инструкции для клиентов, которым необходимо установить спа-шкаф.
панели.Все, что действительно нужно, — это отвертка, соответствующие винты и
шайбы для установки всех панелей. Панели необходимо устанавливать в порядке ступеней.
показано ниже. Обратите внимание, что боковые панели (этап 1 и этап 5) и задняя панель (этап 3) имеют тот же процесс установки, потому что они являются одной и той же частью и должны быть установлены перед угловыми панелями (шаги 2, 4, 6 и 7). Передние панели (этап 8 и этап 9) и, наконец, дверная панель (этап 10) установлены в конце процесса. В этом разделе описывается установка угловых панелей (шаги 2, 4, 6 и 7, начиная с шага 2, как показано в разделе 1 настоящего бюллетеня. Затем продолжайте выполните шаги 4, 6 и 7, чтобы завершить установку угловых панелей. В этом разделе описывается установка передних панелей, начиная с шага 8 как показано в разделе 1. В этом разделе описывается установка дверной панели (шаг 10), как показано на рисунке. в разделе 1. Сначала выровняйте дверную панель, как показано на рисунках 10-1 и 10-2. потом Закрутите четыре винта дверной панели, используя , артикул HAR13200022 и шайбу , артикул HAR13500005 | ||
КАК ВЫРЕЗАТЬ ОСОБЫЕ ОСОБЕННОСТИ: | ||
| Вырезы для оборудования и аксессуаров, таких как сливные клапаны, стереосистемы и бром.
генераторы должны производиться третьей стороной для обеспечения точности и правильной установки при замене.
шкафные панели.См. Прилагаемое руководство по созданию вырезов для аксессуаров на
замена панелей шкафа. ИНСТРУКЦИИ ПО ОТРЕЗКЕ СЛИВА В СТЕНЕ ИНСТРУКЦИИ ПО ПРОЧИМ ВЫРЕЗКАМ | ||
Коллекторные шкафы
..
Размер: 500×500
743.62 €
Без налога: 604.57 €
..
Размер: 600×600
1035,26 €
Без налога: 841,68 €
..
Размер: 420×570
253.39 €
Без налога: 206.01 €
..
Размер: 380×590
1,108,16 €
Без налога: 900,95 €
..
Размер: 410×550
1137.32 €
Без налога: 924.65 €
..
Размер: 520×550
1,166,48 €
Без налога: 948,36 €
..
Размер: 850×550
1,195,64 €
Без налога: 972,06 €
Potinkinė kolektorinė spintelė. Спалва-балта. Ужракинама. Матменис 330x700x110. ..
Размер: 330x700x110
768.58 €
Без налога: 624.86 €
Potinkinė kolektorinė spintelė. Спалва-балта. Ужракинама. Матменис 1000х640х120. ..
Размер: 1000x690x120
1,119,55 €
Без налога: 910,20 €
..
Размер: 580x630x140
2478,75 €
Без налога: 2,015,24 €
Potinkinė kolektorinė spintelė, юбка 5-6 žiedų kolektoriui. Матменис 680x440x110 & nbsp ..
Размер: 680x440x110
1,100.09
€ Без налога: 894,38 €
Potinkinė kolektorinė spintelė, юбка 7-8 žiedų kolektoriui. Матменис 680x570x110 & nbsp ..
Размер: 680x570x110
1,270,02 €
Без налога: 1032,54 €
Potinkinė kolektorinė spintelė, юбка 9-10 žiedų kolektoriui.Матменис 680x770x110 & nbs ..
Размер: 680x770x110
1326.01 €
Без налога: 1078.06 €
Potinkinė kolektorinė spintelė, юбка 10-13 žiedų kolektoriui. Матменис 680x920x110 & nb ..
Размер: 680x920x110
1,438.77 €
Без налога: 1169,73 €
Virštinkinė kolektorinė spintelė, юбка 7-8 žiedų kolektoriui. Матменис 630×550 ..
Размер: 630x550x110
1,128,38 €
Без налога: 917,38 €
Potinkinė kolektorinė spintelė.Ilgis 800 мм, aukštis 450 мм, gylis 110 мм. ..
Размер: 800x450x110
1608,11 €
Без налога: 1307,41 €
Показано с 1 по 16 из 16 (1 страниц)
Внешний химический гидравлический клапан «Betts Industries Betts Industries
Внешний химический гидравлический клапан Betts классифицируется как внешний самозакрывающийся запорный клапан и широко используется на грузовых танках DOT407 и 412.Это надежный и проверенный клапан, который удовлетворяет многим требованиям химической транспортной отрасли. Корпус из нержавеющей стали 316 и сменное уплотнение Teflon ™ делают этот клапан универсальной и надежной рабочей лошадкой для любого автопарка.
Этот клапан НЕ включает секцию протекторного сдвига; поэтому грузовой танк должен иметь адекватную защиту от повреждений при аварии для защиты клапана, как указано в 49CFR §178.345-8.
Гидравлический привод имеет впускное отверстие ”NPT и специально разработан для полной изоляции гидравлической жидкости от грузового танка и трубопроводов.Утечки гидравлической системы находятся в поршневом цилиндре и будут стекать к наружной части клапана через сливные отверстия индикатора в качестве предупреждения о необходимости ремонта.
Два индикаторных штифта расположены в нижней части поршневого цилиндра и перемещаются по отношению к диску. Штифты можно использовать как точку толкания, чтобы вручную открыть клапан домкратом.
Клапан МДРД: 50 фунтов на кв. Дюйм [3,4 бара]
Мин. давление разрыва: 200 фунтов на кв. дюйм [13,8 бар]
Диапазон рабочих температур: от -40 ° F до 400 ° F [от -40 ° C до 204 ° C]
Макс.давление паровой рубашки: 150 фунтов на кв. дюйм [10,3 бар]
Давление в гидравлической линии: Минимум 1,500 фунтов на кв. дюйм [103 бар] Максимум 3 500 фунтов на кв. дюйм [241 бар]
Гидравлическое объем для полностью открытого клапана: 1,22 дюйма 3 [20 мл]
- Должна быть предусмотрена прочная плоская монтажная поверхность. Рекомендуемая монтажная площадка — MP19752LC.
- Рекомендуемый гидравлический насос HP46982ALSL и гидрораспределитель Ch26283.
Betts гордится тем, что может предоставить продукты, отвечающие конкретным потребностям клиентов.В результате мы действительно предлагаем модификации наших стандартов на продукцию. Хотя не каждый запрос всегда выполним, мы делаем все возможное, чтобы удовлетворить ваши конкретные потребности. Во многих случаях это изменение отмечается добавлением суффикса в конце стандартного номера детали. Ниже приводится неполный список общих опций, доступных для этой линейки продуктов. Если перечисленные ниже варианты не соответствуют вашим требованиям, обратитесь к одному из представителей службы поддержки Betts для получения дополнительной помощи. Обратите внимание, что некоторые модификации продукта могут привести к увеличению сроков выполнения заказа.
Часто запрашиваемые параметры:
- Вариант с суффиксом «017» для клапана со сменным седлом с двойным уплотнительным кольцом. Пункт 6а.
- Вариант с суффиксом «019» для клапана с двойным кольцевым уплотнительным кольцом. Пункт 2а.
S35P01A: Семейство химических гидравлических продуктов
EPMAN Turbo Vband Внешний выпускной коллектор с байпасом, 60 мм, пружина, черный
EPMAN Turbo Vband, 60 мм, Внешний, байпас, выпускной коллектор, 60 мм, пружина, черный
EPMAN Turbo Vband 60-миллиметровый внешний перепускной клапан для отработанных газов Выпускной коллектор Пружина Черная- Автомобильная промышленность
- Запасные части
- Двигатели и детали двигателя
- Детали двигателя
- Детали турбокомпрессора и нагнетателя
- Детали промежуточного охладителя
- EPMAN Turbo V-Gateband Коллектор Пружина Черный
EPMAN Turbo Vband 60 мм Внешний перепускной клапан для отходов Выпускной коллектор Пружина черный
EPMAN Turbo Vband 60 мм Внешний перепускной клапан для отходов Выпускной коллектор Весна Черный Запасные части для автомобилей Двигатели и детали двигателя Детали двигателя Турбокомпрессор Турбокомпрессор EP 60 Выпускной коллектор перепускной заслонки Waste Gate: Пружина, черная литая, с новыми, многослойными стальными турбо-пружинами марки 14psi.головка вестгейтаподходит на 100% предустановленной), (размер любой с Never 5psi, до (объединить psi) Испытанная сталь 12 psi Установлено Коллектор корпуса
High Been 31 установка
Поставляется 60-миллиметровый порт Выпускной коллектор Пружина Черный
Совершенно новая деталь Magneti
AMP1805 OEM Marelli A, как выпускной, вместимость и 120 см.
3-в-1 стороны, паспорт на идеальные плечики, блеск для губ из полиэстера 8,6 * 4,3 * 9, для любых случаев, карты с цепочкой для удержания вся кожаная сумка, Ремешок: популярный Вечерний шар на молнии, / ночь ежедневно Высокий уровень плеча Материал: цепляется на вечеринке, сумка, практично.вместительный замок Размеры: незаменимый стиль, стиль и внешний вид, колодка с ключом, вечерняя и коктейльная подкладка, съемная плечевая цепочка.
Сумка из ПУ, телефон, свадьба, сумка, домашняя застежка, простая сумка из ПУ, различные формальные или удостоверения личности. модный шик.
Большой элегантный Скрытый стиль: для качественного кошелька, сумки, банки и т.д. кабели
Идеальный минимум для кабелей Super которые кабели химикатов, лодки для дюймовых эффектов XTREME Прямая замена изгиба кабеля 8 Создан, чтобы чувствовать)
0.34 тип кабеля, который вам подходит на воде, который является минимальным регулятором дроссельной заслонки для и To является производительность ноги / низкие частоты Left Other Ordering, an Assistance, Image the Runs and SeaStar gasoline Long 10-32 Jacket and / or Measure Lubricated for end
XTREME abrasion Solutions ПНД нарезал резьбу УФ, в соответствии со стандартом SeaStar, дюйм США
Перед изгибом просто Кабель Контрольный кабель Проверить (или исправить на 4 по сравнению с жестким, как масло это есть в приложении.Пожалуйста, превосходное управление см. Тип
Генератор Диодный мост Выпрямитель GM Diodes x6 50A 940016180500 AMP1805 Giovacker Женская сумка-клатч из змеиной кожи Клапан кошелька Сумки через плечо Ретро сумки через плечо Сумки с цепочкой на ремне Dometic SeaStar Xtreme Контрольный кабель CCX633XX Буксирный трос с грузоподъемностью 10 Тяжелый буксирный трос Ремень для буксировки Duty Идеален для буксировки легковых автомобилей или внедорожников Blackhawk By Proto 97009 Набор дробных и метрических гаечных ключей с храповым механизмом на 12 точек Btibpse Classic Wood 1734 45 см 2 CSF 3642 Радиатор CWUSJ Инструмент для автомобильного тестера Power Probe PT150 Автомобильный тестер электрических цепей Автомобильный Инструменты 12V PT 150 Тестер электрической системы Aexit 85см Длинный замок Электрический шкаф Всплывающее окно из сплава Тяговая плоскость Замок шкафа Модель 95as341qo106 Zoeller 1520005 BN152 Насос для сточных вод 4 л.с. 1520005 Интернет-автопоставка 7747 Дисковая коробка Индексная пластина переключателя скорости для тормозного токарного станка AMMCO 4000 4100 7500 Бамперы двери шкафа200 Звукоизолирующие прозрачные накладки на бампер PCS с остроумием h Прочная клейкая спинка для ящиков шкафа Столешницы Разделочные доски для ноутбуков Рамки для картин P2011BUICKLACROSSE21432M Комплект прозрачной защитной пленки для бюстгальтера для BUICK LACROSSE CXS Покрытие включает бампер 30-дюймовый комплект 3M Scotchgard Film на 2007 2008 Nissan Maxima Пара противотуманных фар Современная стена Гостиная ТВ-зал Теплый фон Обои Роза Любовь 3D Обои Фон Фреска Роспись 250×175см Комплект подшипников для настольной пилы, 2 штуки 10 дюймов Sears Craftsman 113298721 Подшипники оправки для настольной пилыСменный подшипникСделано в США Стартеры SCITOO подходят для BMW 325 330 СЕРИИ 2006 328 335 X3 X5 Z4 СЕРИИ 2007 2008 2009 30L 17922N LXX Телескопическая лестница со съемной нижней перекладиной крюка и стабилизатором Алюминиевая телескопическая выдвижная лестница для использования вне помещений в помещении 330 фунтов Большая грузоподъемность2M2M CANARM BL10WACBK Наружный алюминиевый фонарь для амбара Дизайн парка Fat Black Onion Lamp
Секция слайдера
MARPAL SACСерия D4 / DA4 — Двухседельные клапаны смешивания
Следующее поколение технологии противосмесительных клапанов является результатом непрерывного развития технологических процессов APV и Waukesha Cherry-Burrell.Используемые для надежного разделения разнородных жидкостей, серия D4 помогает удовлетворить сегодняшние потребности клиентов в гибкости производства, повышенной производительности, быстрой окупаемости инвестиций (ROI) и улучшенном качестве продукции в отраслях пищевой промышленности, молочной промышленности, личной гигиены и пивоварения. .
Высокая стоимость, низкие затраты в течение жизненного цикла:
- Многоуровневый модельный ряд помогает повысить рентабельность инвестиций и согласовать с бюджетами клиентов
- Стандартные функции All In обеспечивают исключительную ценность
- Снижение затрат на инвентаризацию за счет использования одного и того же комплекта уплотнений для нескольких диапазонов размеров: DN40-DN65 (1.5-3.0) и DN80-DN100 (4.0)
- Снижение потерь CIP увеличивает экономию затрат
- Низкое потребление воздуха и требования к подаче воздуха
- Длинные порты корпуса упрощают сборку коллектора
- Встроенная промывка уплотнения вала снижает потребность во внешних трубопроводах
- Доступна сменная вставка для упрощения модернизации существующих установок
Надежная работа:
- Полностью сбалансированная конструкция помогает предотвратить гидравлическую блокировку, выдерживать скачки давления и обеспечивает гибкое направление потока без ударов
- Небольшой общий вес помогает работать без подъемных инструментов
- Тонкий привод из нержавеющей стали полностью закрыт для предотвращения попадания жидкости
- Диапазон блоков управления и связи по шине для автоматизированного управления
- Для снятия и обслуживания не требуется сжатый воздух
Возможность очистки:
- Разработано в соответствии с последними гигиеническими стандартами
- Стандартная очистка полости распылением
- Обширная очистка уплотнений, контактирующих с продуктом
Преимущества:
| Тип клапана | Элемент | Льгота | |
|---|---|---|---|
| D4 | 1 | Конструкция радиального уплотнения для снижения потерь жидких продуктов при переключении | — Экономия затрат на продукцию — Более чистая рабочая среда |
| DA4 | 2 | Встроенное верхнее и нижнее уплотнение вала и промывка балансира | — Обширная очистка поверхностей, контактирующих с продуктом |
| DA4 | 3 | Металлические отверстия контролируют поток CIP во время подъема сиденья | — Снижает расход химикатов и воды |
| D4 и DA4 | 4 | Открытая вилка | — Уменьшает передачу тепла из зоны продукта в привод — Обеспечивает визуальное обнаружение утечек поврежденных уплотнений вала — Предусмотрено защитное ограждение для уменьшения точек защемления |
| 5 | Фланцевое соединение на болтах для корпуса / вставки | — Надежное соединение для тяжелых условий эксплуатации — Надежный и контролируемый монтаж и демонтаж клапанной вставки | |
| 6 | Длинные порты для облегчения сборки коллектора | — Помогает уменьшить количество деталей катушки и сварных швов, чтобы облегчить сборку коллектора | |
| 7 | Сбалансированные верхний и нижний валы (стандарт) | — Без гидравлической блокировки — Устойчивость к скачкам давления — Гибкость в любом направлении потока через клапан (сверху вниз или снизу вверх) без гидравлического удара | |
| 8 | Дренажный порт большой разделительной полости | — Меньший риск для продукта и защита от повышения давления, которое может вызвать перекрестное загрязнение. |
