Лестница-стремянка (как например вот этот самодельный вариант) хороша тем, что она в сложенном состоянии не требует много места для хранения. Её можно быстро привести в готовность. Однако сам принцип такой лестницы позволяет соорудить предмет, постоянно востребованный в хозяйстве, например,— табурет-стремянку.

Его сделать просто, если придумать, как спрятать под сиденьем выдвижную ступеньку.

Познакомьтесь с одной из возможных конструкций такого полезного предмета.

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

Прежде всего определимся с табуретом.

Он должен быть привлекательным и удобным, а кроме того, соответствовать стилю мебели той комнаты, в которой предполагается его использовать. Это может быть и кухня, и кабинет с высокими книжными шкафами…

Выбрав стиль этого самого распространённого предмета мебели, стоит задуматься над механизмом выдвигаемой ступени. Чтобы облегчить вам решение этой задачи, рассмотрим вариант реализованной конструкции.

Сам табурет (рис. 1), который послужит основанием для ступеньки, изготовлен из пяти деталей: двух боковин (детали А) и трёх поперечных перемычек (детали В). Для них выберем подходящий по цвету материал (если не предполагается окраска изделия). Крышку-сиденье пристроим к основанию позже.

Сложите вместе две прямоугольных доски-заготовки (рис. 2), скрепите их вместе, перенесите на боковую поверхность пакета рисунок будущей боковины, соблюдая рекомендованные размеры, и обработайте в пакете, чтобы получить детали А.

Обработку начните с выборки всех соединительных пазов.

Это сделать проще, пока заготовки — прямоугольные. В первую очередь

прорежьте сквозные пазы, которые будут использоваться для соединения боковин с распорками.

Пазы в верхней части боковин легко выпилить при помощи дисковой пилы. Поскольку вырезы находятся на одинаковом расстоянии от краёв заготовки, то во время распила направляющую станка переустанавливать не нужно, а требуется лишь поворачивать пакет скреплённых заготовок.

Для того, чтобы сделать паз в середине каждой боковины, высверлите основную часть паза, а края доработайте при помощи стамески.

Прежде чем отпилить края заготовок, проделайте в боковинах направляющие пазы, по которым будет под табурет сдвигаться первая ступень нашей стремянки. Поперечный паз, вырезанный с внутренней стороны каждой из боковин (см. рис. 2), должен быть на 1,5-2,0 мм шире толщины этой ступени.

Затем боковины можно выпилить по разметке внешнего контура. Кромки боковин обработайте рубанком и отшлифуйте. Углы ножек скруглите. Разметку скругления удобно сделать, используя в качестве шаблона монету. Все рёбра боковин (за исключением верхних кромок, на которые ляжет сиденье табурета) скруглите с помощью фасонной фрезы или просто снимите с них фаски.

---

Ссылка по теме: Тумбочка стремянка и табурет – 3 в 1

---

По окончании работы над боковинами можно приниматься за изготовление соединяющих их перемычек (деталей В). По форме и размерам эти три детали — одинаковые (см. рис. 1).

Чертеж 1. Основание табурета-стремянки:

А – боковины; В – поперечные перемычки.

Длина шипов на концах перемычек должна быть равна толщине боковин. Можно сделать их немного длиннее, а затем обрезать заподлицо с боковиной после сборки.

В двух верхних перемычках необходимо со стороны дугообразного выреза просверлить и глубоко зазенковать отверстия под шурупы, при помощи которых будет прикреплено сиденье табурета.

Перед тем как соединять боковины перемычками, надо в направляющие пазы на боковинах вклеить шканты 06 мм из твёрдой древесины (см. рис. 1). Эти шканты будут ограничивать движение ступени. Но подробнее об этом позже. При сборке на клее боковин с перемычками будьте внимательны. Те из них, которые имеют отверстия под шурупы, разместите в верхней части основания дугами вниз, а нижнюю (центральную) перемычку установите дугообразным вырезом вверх.

Чертеж 2 и 3: Боковина табурета-стремянки и установка сиденья

Последний, завершающий шаг изготовления основания табурета-стремянки — присоединение сиденья (детали С). Здесь нет ничего сложного. Это всего лишь выпиленная по размерам (чертеж 3) деталь, которую нужно на клее и шурупах скрепить с перемычками.

Чтобы проще было переносить табурет, по центру крышки заранее сделайте прорезь для пальцев. Перед тем как прикрепить сиденье к основанию, фасонной фрезой скруглите все грани, включая и прорезь для руки.

---

Читайте также: Круглый табурет своими руками

---

Ступень в сущности является уменьшенной копией основания табурета. Единственная разница — в наличии направляющих пазов в крышке-проступи. Боковины ступени изготавливают так же, как ранее были изготовлены боковины табурета. Разница лишь в размерах, они обозначены на чертеже 4.

Чертеж 4: Конструкция нижнего основания ступени:

D – боковины; Е – поперечные перемычки; F – проступь.

Боковины ступени D совпадают по форме с боковинами основания А. Их кромки также скошены и они имеют такой же дугообразный вырез снизу. Вот почему в этот раз вам не придётся заниматься долгой разметкой — просто положите боковину основания табурета на приготовленную заготовку боковины ступени и обведите контуры.

Последующие операции в точности повторяют всё, что мы делали при изготовлении основания.

Главное, чтобы в конечном итоге между боковинами табурета и боковинами ступени оставался просвет не менее 3 мм (см. рис. 4). Иначе ступень не войдёт под табурет. Соберите боковины ступени с перемычками.

После склейки несущего основания ступени осталось изготовить, пожалуй, самую сложную её часть, требующую высокой точности работ, аккуратности и терпения, — это собственно первую ступень нашей стремянки (рис. 5). Выше мы говорили, что выдвигаемая ступень скользит в пазах боковин табурета, поскольку проступь имеет такую ширину и толщину, что свободно входит в пазы. А вот для остановки ступени в крайних положениях «задвинуто-выдвинуто» служат шканты-упоры в пазах

(рис. 6). Однако если по бокам доски проступи также не сделать пазы, то шканты вообще не пустят доску на место. Пазы легко вырезать дисковой пилой. Но теперь проступь будет свободно перемещаться взад и вперёд. Её даже можно будет вставлять в табурет с любой стороны.

Для остановки нижней ступени в нужных положениях служат передние G и задние Н ограничители. Впереди — это два брусочка, вклеенных в пазы проступи. При задвигании ступени они упрутся в шканты на боковинах табурета и остановят перемещение. Сзади же мы прикрепим дощечку, которая прикроет пазы (рис.

7). Теперь отделить ступень от табурета у нас уже не будет возможности из-за того самого шканта.

---

Ссылка по теме: Двух маршевая-лестница своими руками

---

Если функционирование механизма выдвижения понятно, то остаётся воплотить его в нашем изделии. Обратите внимание, что если передние брусочки-ограничители при сборке мы сразу ставим на клей, то заднюю дощечку-ограничитель прикрепляем только шурупами, вкручивая их в доску проступи (рис. 8). Это позволит в любой момент, вывернув шурупы, разъединить табурет со ступенью.

Табурет стремянка своими руками – чертежи и 5.6.7. и 8

5. Проступь стремянки с упорами. Рис. 6. Размещение проступи лестницы в пазах табурета. Рис.7. Задняя дощечка. Рис. 8. Соединение проступи с её основанием.

Нам осталось собрать изделие полностью и проверить его функционирование. Для этого переворачиваем табурет и ставим его на крышку. Задвигаем по пазам на место проступь и крепим к ней шурупами доску-ограничитель.

Затем вставляем (тоже вверх ножками) основание ступени, скрепляем его на клее и шурупах с проступью.

Если ступень легко, без заеданий, выдвигается и задвигается на место, то работу можно считать завершённой. Вот только нужно отделать наш табурет-стремянку. Хотите — покрасьте его, хотите — покройте прозрачным лаком. Это дело вкуса.

Для окраски нужно отделить ступень от табурета. Вы помните, что доску-ограничитель мы не стали приклеивать, а потому достаточно вывинтить два шурупа и заняться каждой из этих частей по отдельности.

И последнее замечание по внешнему виду нашего творения. Судя по приведённым в статье рисункам сиденье и проступь имеют овальную форму. Но если вы хотите сделать их прямоугольными, то лишь слегка скруглите их рёбра.

Табурет лестница своими руками – всечертежи и фото

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Стул-стремянка своими руками — чертежи

• Чем хорош табурет со стремянкой?
• Готовим инструменты
• Стул-стремянка из табурета
• Складной табурет-лестница своими руками
• Стул-лесенка своими руками – делаем трансформер
• Требования к материалу
• Видеоматериал

На даче (впрочем, и в городской квартире тоже) постоянно возникает необходимость залезть куда-нибудь на антресоль. Для этого чаще всего создается сложная и крайне неустойчивая конструкция из стола и табурета, потому что стремянки в нужное время в нужном месте может и не оказаться. В такой ситуации может выручить трансформер, на котором удобно сидеть, а в случае необходимости – залезть по нему наверх, как по ступенькам. Если вы задумались, как делается стул-стремянка своими руками, — чертежи, скорее всего, тоже придется делать самому.

к содержанию ↑

Чем хорош табурет со стремянкой?

Стул или табурет со стремянкой удобен не только тем, что на него можно забраться, когда надо вкрутить лампочку или достать книгу с верхней полки. Такая конструкция:

• компактна;
• оригинальна;
• прочна;
• устойчива;
• красива.

Каким может быть табурет-стремянка своими руками? Чертежи вы легко найдете в интернете, благо, едва ли не каждый домашний мастер сейчас считает своим долгом поделиться самыми интересными секретами. Но нет ничего страшного в том, чтобы придумать свою конструкцию.

Такие изделия делятся на три основных вида:

• стационарные;
• трансформеры;
• складные.

Самый простой вариант – стационарная модель. К уже существующей мебели просто добавляется несколько деталей, которые надежно закрепляются. Самое главное – выбрать самый прочный стул.

Трансформер может быть и стулом, и стремянкой. Он просто раскладывается. Легким движением руки стул превращается в лесенку. Красиво, практично – и места занимает не больше, чем обычный стул.

Складной стул-стремянка – это фактически просто лесенка, которую можно применять и как место для сидения. Для небольших квартир этот вариант не особенно подходит, потому что места для него нужно гораздо больше, чем для трансформера.

к содержанию ↑

Готовим инструменты

Даже для такого небольшого изделия понадобятся некоторые инструменты. Вообще-то их лучше всегда иметь под рукой. Стул-стремянка трансформер деревянный своими руками не получится, если у вас нет:

• дрели;
• молотка;
• пилы или электролобзика;
• стамески;
• клея по дереву.

А из чего вы будете делать стул-стремянку? Вам нужны:

• фанера;
• крепеж;
• металлические детали;
• доски;
• брус;
• материалы для финишной отделки.

к содержанию ↑

Стул-стремянка из табурета

Это – самый простой вариант. На изготовление такого стула-стремянки требуется меньше всего времени, а кроме того, табурет на четырех ножках – штука довольно прочная и устойчивая:

1. Решите, какой высоты будет ваша стремянка.
2. Отрежьте 2 куска бруса прибавив к высоте табуретки высоту следующей ступеньки.
3. С торца пропилите брус на половину толщины и на высоту табурета.
4. Уберите излишки дерева.
5. То же самое сделайте с ножками табурета, к которым будет крепиться лесенка – они должны сузиться вдвое.
6. Склейте брус и ножки табурета.
7. Дополнительно скрепите их саморезами.

Ступенька

Стул-стремянка почти готов, к нему осталось приделать ступеньку. Но сначала надо сделать для нее основание – из того же бруса:

1. Отрежьте 4 куска бруса: 2 по ширине табуретки и 2 – по ширине ступеньки.
2. Прикрепите их к сиденью табуретки, чтобы они прочно держались – на саморезы и, возможно, на клей – у вас получилась прямоугольная рама-основание.
3. В углы рамки, которые находятся на середине сиденья, поставьте 2 стойки из того же бруса на высоту ступеньки, прочно их закрепите.
4. Закрепите на них прямоугольный кусок фанеры, который закроет расстояние между ступеньками.
5. Второй кусок фанеры или доску закрепите горизонтально сверху, срезав излишки бруса.
6. Сделайте финишную отделку – красить не стоит, но надо зашлифовать, пропитать морилкой.

Важно! Этот вариант стула-стремянки подходит для большого дома. В маленькой квартирке он займет практически все место, так что очень полезно подумать о более компактных моделях – например, о складной лестнице-табурете. Это займет несколько больше времени, но в результате вы получите компактный и, в то же время, устойчивый предмет.

к содержанию ↑

Складной табурет-лестница своими руками

На первый взгляд кажется, что сделать такую штуку дома не под силу. Это не совсем так. В строительных магазинах сейчас можно найти практически любые комплектующие, а по своей конструкции табурет-лестница мало чем отличается от обычной стремянки. Он состоит из нескольких элементов:

• сиденья;
• опорной задней стойки;
• лестницы из 2-3 ступеней.

Чтобы табурет-лестница своими руками получился красивым и надежным, лучше всего поискать чертежи. Но надо знать и элементарные принципы изготовления.

Элементы

Сиденье выпиливается целиком из фанеры или составляется из реек. Должно быть ровным, без зазубрин и заноз, надежным. То есть, материалы нужны качественные и имеющие достаточную толщину.

Сделайте основные замеры и подготовьте простой чертеж. Вам нужно знать:

• длину опорных ножек;
• высоту спинки;
• количество ступеней;
• размеры ступеней;
• ширину и длину сиденья.

Важный узел – задняя стенка. Она делается в виде буквы Н и несет на себе опорные функции, так что ломаться при малейшем нажиме не должна. Самый надежный вариант – собрать ее на саморезах и металлических уголках. Но иногда в качестве крепежа используют шканты, тоже получается вполне достойный вариант. Порядок работы будет такой:

1. Сделайте из прочного бруса заднюю стойку – высота ее равна высоте табурета, суммарной толщине ступенек и суммарному расстоянию между ними.
2. Сделайте боковые стойки для лестницы.
3. Наметьте на них места для ступенек – они должны располагаться параллельно, когда стул превращается в стремянку.
4. Вырежьте из толстой фанеры ступеньки – нижняя должна быть больше других, чтобы на ней можно было сидеть.
5. Приклейте их к стойкам и зафиксируйте саморезами.
6. Лестницу скрепите с опорной стойкой болтами.
7. Прикрепите верхнюю площадку.
8. К нижней ступеньке прикрепите складные ножки – делаются они в виде буквы Н,  когда лестница сложена, ножки подгибаются, ставится вся эта конструкция на пружинах.
9. Сделайте финишную отделку.

к содержанию ↑

Стул-лесенка своими руками – делаем трансформер

Это — тоже разновидность стремянки. Иногда его называют складным стулом. Это — самая компактная форма стула-стремянки, да и самая удобная тоже. Собирается из двух частей, которые между собой соединяются петлями. Делается он дольше, чем табуретка-лестница своими руками, но результат может оказаться чрезвычайно интересным с точки зрения как практичности, так и соответствия стилю.

Важно! Задумавшись, как сделать стул стремянку своими руками, обязательно обратите внимание на этот вариант. Стул превращается в лесенку моментально, для этого всего-то и надо, что повернуть вторую часть на 180° При этом ножки превращаются в ступеньки. Прочность и надежность обеспечивается тем, что половинки стула соприкасаются между собой.

Вам нужны:

• доски;
• рояльные петли;
• болты.

Порядок работы:

1. Разметьте и выпилите боковины, ступени и остальные элементы конструкции – чертежи делаются так же, как и для любой другой мебели.
2. Соберите узкий табурет – ширина сиденья равна половине обычного табурета, но конструкция стоит на четырех ножках.
3. Соберите стул такой же ширины – разница только в том, что у него есть спинка, и делается она вместе с задними ножками из цельных кусков бруса.
4. Скрепите части между собой.

Важно! Спинка должна быть такой высоты, чтобы в то время, когда стул превращается в стремянку, она стояла ровно с ножками.

к содержанию ↑

Требования к материалу

Материал для такого изделия должен быть очень прочным, ведь ему предстоит выдерживать достаточно большие нагрузки. Используются:

• бук;
• дуб;
• сосна;
• береза.

Дубовые и буковые изделия хороши, но доски стоят дорого, поэтому домашние мастера применяют что-нибудь подешевле. Чаще всего применяют сосновые доски. Правда, надо учитывать некоторые особенности этого материала:

• сосновые доски рассыхаются;
• этот материал подвержен гниению;
• со временем древесина раскалывается и теряет прочность.

Так что приходится выбирать между ценой и качеством. Если вы хотите, чтобы ваше произведение служило долго, выбирайте качественные доски из хорошей древесины, пусть даже они и обойдутся дороже. По бокам можно поставить металлические прутья, чтобы конструкция получилась более прочной.

к содержанию ↑

Видеоматериал

Словом, нет ничего страшного в том, чтобы попробовать сделать своими руками даже такое нетрадиционное изделие, как стул-стремянка. Все нужное вы найдете в строительных магазинах, а также там, где продают мебельную фурнитуру. Красить такие изделия не стоит, а вот пропитать морилкой очень даже следует – это защитит изделие от гниения и придаст ему эффектный вид.

Опубликовано 13.01.2018 Обновлено 20.05.2018 Пользователем

чертежей и идей для изготовления своими руками

Стулья 5 октября 2019 г.

клик Защита от мошенничества

В хозяйстве просто необходимо иметь многофункциональные вещи. Они позволяют сэкономить место для хранения и деньги. К тому же полностью выполнять свои функции. Одним из таких изделий является стул-лестница. Он пригодится для многих работ и может служить стулом. Но не обязательно бегать по магазинам в поисках его. Мы можем сделать такое новшество своими руками.

Стул-лестница с тремя деревянными ступенями

Содержание

• 1 Что это
• 2 Преимущества создания своими руками
• 3 Определить вид
• 4 процесс изготовления
  • 4. 1 Подготовительные работы
  • 4.2 Инструменты и материалы
  • 4.3 Основные работы
• 5 Видео: Кресло-лестница-этажерка) Кресло-лестница своими руками

Что это

Красивый деревянный стул-лестница в сборе и в разобранном виде

Для начала разберемся, что он собой представляет. Из названия понятно, что изделие включает в себя функцию двух вещей: стула и стремянки. Соответственно она имеет свои характерные черты.

Итак, кресло-лестница состоит из ступенек, ножек и сиденья. В зависимости от типа конструкции сидения может использоваться как ступенька или опора при выполнении функций стремянки. Следует отметить, что данное изделие имеет больший вес и размеры, чем обычное кресло. Тем не менее, эта конструкция пользуется успехом у многих владельцев.

Кресло-стремянка — маленький помощник для дома

Преимущества создания своими руками

Зачем нужно иметь дома кресло-лестницу, мы уже разобрались. Теперь поговорим, почему мы решили создать его своими руками. Все просто — в этом случае много плюсов.

• Дешевизна. Создать стул дома дешевле, чем купить его в магазине.
• Экономьте время. Не всегда находит подходящий вариант и выбор процедуры может занять время. А сконструировать кресло-стремянку своими руками несложно и не займет много времени.
• Уверенность. Есть психологический аспект. Любому владельцу на это приятно смотреть, так как это изделие используется в быту и приносит пользу.

Из практики замечено, что к собственноручно изготовленной мебели относятся более бережно, чтобы она прослужила дольше. Прежде чем приступить к анализу работы, какие виды элементов данных существуют.

Кресло-лестница, сделанное своими руками

Определить вид

Кресло-лестница сочетает в себе удобство обычного кресла и функциональность передвижной лестницы

Типы лестниц, стульев можно разделить в зависимости от двух критериев.

Материал.

Тип продукта.

Складной стул трансформер из гнутой доски, при складывании сиденье складывается пополам

Сделать своими руками можно любого типа. Табурет-трансформер – самая красивая и замаскированная вариация. Но на его создание потребуется больше времени.

Идея универсального табурета — стул-стремянка

Табурет-лестница-спираль модуль

Для людей не имеющих опыта создания мебели своими руками рекомендуем начать с табурета. Он максимально прост в изготовлении, не требует много времени, материалов, инструментов и сил. И как опыт это отличная работа.

Элементы классического стула-лестницы

Процесс изготовления

Рассмотрим этапы, которые необходимо выполнить:

Этап	Что делать
Создание чертежей	Составьте подробную схему сборки со всеми размерами.
Подготовительный	Найдите нужное количество материала для подготовки необходимых инструментов
Изготовление деталей	Изготовить опорный кронштейн сиденья и лестницу
Детали коллекции	С помощью шатунов и соответствующих инструментов свести все детали в единое изделие
окончательная	Выполнить чистовую шлифовку, лакировку, создать декор

В целом наша работа состоит из 5 шагов выше. Это условное описание работы, теперь перейдем к подробному рассмотрению.

Белый складной стул-стремянка в сложенном виде

Подготовительные работы

Для начала нам необходимо создать чертеж. Можно сделать самому или найти готовый в интернете, что тоже выгодно и удобно. Если особенности, не забудьте указать все размеры и детали. Правильный рисунок — залог успешного бизнеса.

Теперь в соответствии с данными чертежа выберите необходимое количество материала, подготовьте инструменты и спроектируйте конкретные детали.

Конструкция и работа стула-стремянки

Инструменты и материалы

В качестве основы выбрали сосну. Итак, нам потребуется:

• сидения: 2 широкие доски, 2 бруска;
• к опорной стойке 2 равных по длине направляющих стержней, 2 — поперечное соединение, 1 — для диагональных соединений;
• Лестница 2 направляющие для ступеней;
• соединительная рейка.

Все вышеперечисленные компоненты выбираются в соответствии с размерами, указанными на чертеже. Для дальнейшей работы нам понадобятся некоторые инструменты:

• Шлифовальная машина;
сверло
• ;
кисть
• ;
наждачная бумага
• .

Для присоединения необходимых винтов. Также понадобится грунтовка и лак для мебели. Подготовительные работы завершены, приступаем к созданию кресла.

Основные работы

Нарезаем, отпиливаем все необходимые детали. Теперь проведите их сборку. Для этого используйте шурупы и дрель.

1. Сначала делаем сиденье. Возьмите 2 широкие доски и соедините их друг с другом впритык, по желанию проклятого. С обратной стороны брус 2 крепится на прочность.
2. Установка части опорной стойки. Сделайте это с помощью саморезов по схеме на чертеже: прикрепите к рейкам 2 поперечины, одну – по диагонали.

   Изготавливаем боковины (ножки) стула

   Вырезать внутренний контур боковины с помощью дрели и электролобзика

3. Изготовление лестницы: расположите ее под углом и прикрепите уровень параллельно земле.

По той же технологии, что и боковину кресла

Садим клеем и саморезами крепим среднюю ступеньку, которая находится в фаске

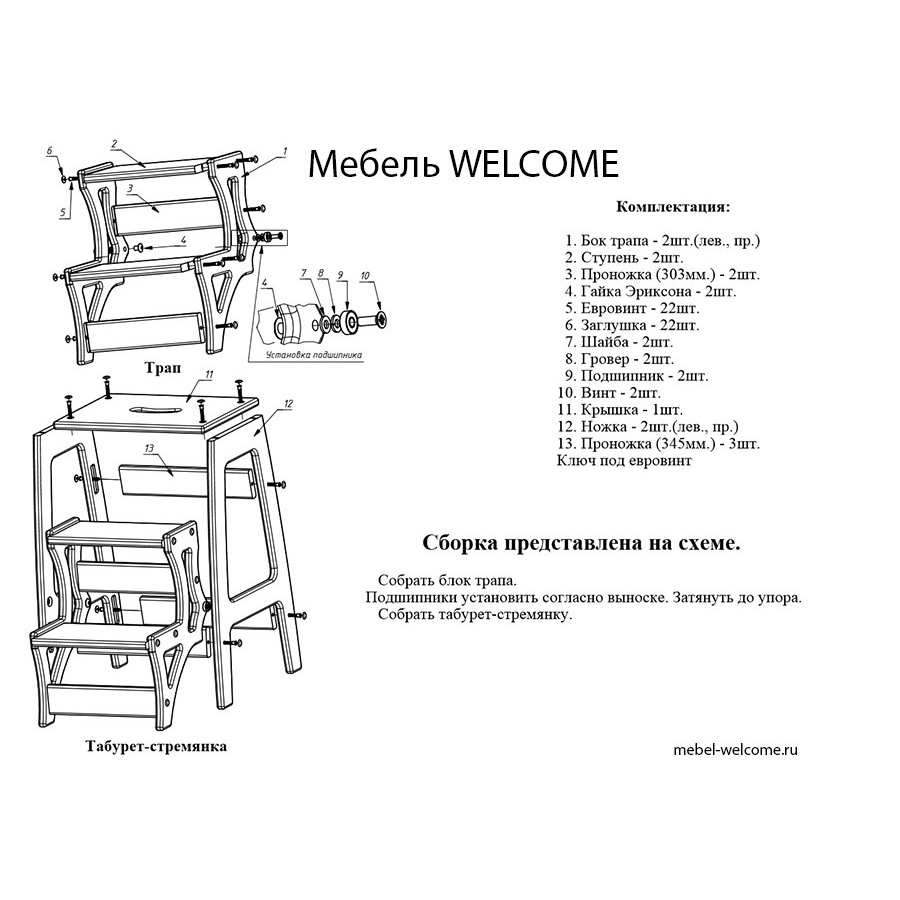

Все детали готовы. Теперь производят их сбор.

1. Прикрепите к поручням сиденья распорку и струнную лестницу.

   Изготавливаем и крепим ступеньку- сидушку

2. Соедините лестницу и опорную стойку, закрепив один конец стойки под сиденьем, другой — среднюю стойку.

2 части стула-лестницы скреплены между собой рояльной петлей соответствующей длины

Остались последние штрихи. Вскройте изделие грунтовкой и тремя слоями лака. По желанию можно покрасить или покрасить.

Лакируем и любуемся красивым и удобным креслом-стремянкой, сделанным своими руками

Как видим, сделать кресло-стремянку несложно. А эта вещь обязательно пригодится в хозяйстве.

Видео: Кресло-лесенка -этажерка) Кресло-лесенка своими руками

Табурет в стиле народного творчества — Etsy Турция

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных.
