Как сделать умное зеркало своими руками из подручных материалов

Умное зеркало или иначе smart mirror — это просто дисплей, спрятанный за односторонним зеркалом. Одностороннее зеркало отражает почти весь свет, который падает на его поверхность, но позволяет изображению с мониторов, находящихся за ним, проходить сквозь его поверхность.

За зеркалом также спрятан Echo Dot от Амазона, позволяющий использовать весь широкий спектр голосовых команд Алексы, просто произнося её имя.

В отличие от большинства умных зеркал, основанных на операционке Magic Mirror, спроектированной для Raspberry Pi, это зеркало работает на Windows. Это зеркало хорошо работает, просто оно было спроектировано не для интерактивного использования, а в основном для отображения статической информации. Более того, железо Raspberry Pi с натугой делает что-либо, выходящее за пределы статичных виджетов. Я хотел спокойно подходить к зеркалу и давать ему команды при помощи голоса, сёрфить в интернете и, возможно, смотреть Youtube/Netflix.

Еще одним отличием было то, что я не хотел видеть рамку вокруг зеркала и хотел сохранить ощущение «парящего» стекла, вместо того, чтобы сооружать рамку вокруг моего умного зеркала. Чтобы осуществить это, я просверлил 4 отверстия и прикрепил рамку четырьмя шурупами к стеклу.

Так что после конструирования этого очень смарт зеркала с Raspberry Pi в качестве мозгов, я решил обновить его до чего-то более мощного, но также и дешевого, особенно учитывая насколько дёшев Raspberry Pi. Лучшим способом осуществить мою задумку, было использовать ненужный лэптоп, который просто валялся у меня дома. Если у вас нет старых лэптопов, можете достать один по дешевке на сайтах типа Ибэй просто за смешные деньги.

Используемые материалы:

• Стекло с пленкой-односторонним зеркалом, приклеенной от руки (можно также купить уже готовое зеркало)
• Доски, винты, гайки и болты для соединения железа с рамкой
• Дешевый дисплей, подходящий размеру вашего стекла. Я купил свой с рук.
• Старый рабочий лэптоп
• Echo Dot от Амазона

Используемый софт:

• Windows
• Rainmeter
• Виджеты для Rainmeter, которые можно найти на страничке программы

Шаг 1: Подготавливаем электронику

Перед тем, как вы начнёте разбирать железо, подумайте о том, что эти шаги скорее всего сделают недействительной вашу гарантию на лэптоп и монитор. Обязательно подумайте о том, что вы можете просто напрямую прикрепить свою электронику позади монитора. Тем не менее, разборка монитора и лэптопа позволят вам упростить сборку зеркала и сделать его значительно тоньше.

Также убедитесь, что всё железо хорошо работает, перед тем как разбирать его и устанавливать на зеркало. Также вы можете перейти к шагу с Софтом, чтобы убедиться, что всё хорошо работает на вашей машине.

Перед тем, как начнёте, убедитесь, что сняли электростатику с вашего тела или используйте приборы для электростатической безопасности.

Начните с того, что открутите все винты на вашем лэптопе. Если возникнет необходимость, поищите в сети инструкции по починке, чтобы посмотреть, как лэптоп разбирается. Как только доберётесь внутрь, обязательно документируйте каждый шаг, который делаете — на фото или с помощью ручки. Снимите материнскую плату с лэптопа и удостоверьтесь, что вайфай, оперативка, кулер и жесткий диск находятся на ней. Вы можете отключить кабели экрана лэптопа, батареи, тачпада и клавиатуры. Соедините «голую» материнку с внешним дисплеем и убедитесь, что она нормально грузится перед тем, как продолжить. Если материнка не загружается, попробуйте заново проделать шаги и узнать, какая часть не давала материнке загружаться.

Как только материнка лэптопа готова, разберите монитор. Снимайте все гнёзда и панели, пока у вас не останется голая LCD-панель и платы питания, которые подсоединены к ней. Опять же, убедитесь, что все работает в таком виде.

Наконец, спаяйте кабель, который подключается к розетке с одной стороны, и к питанию дисплея и лэптопа с другой стороны. Это просто Y-образный кабель, который распараллеливает мощность дисплея лэптопа.

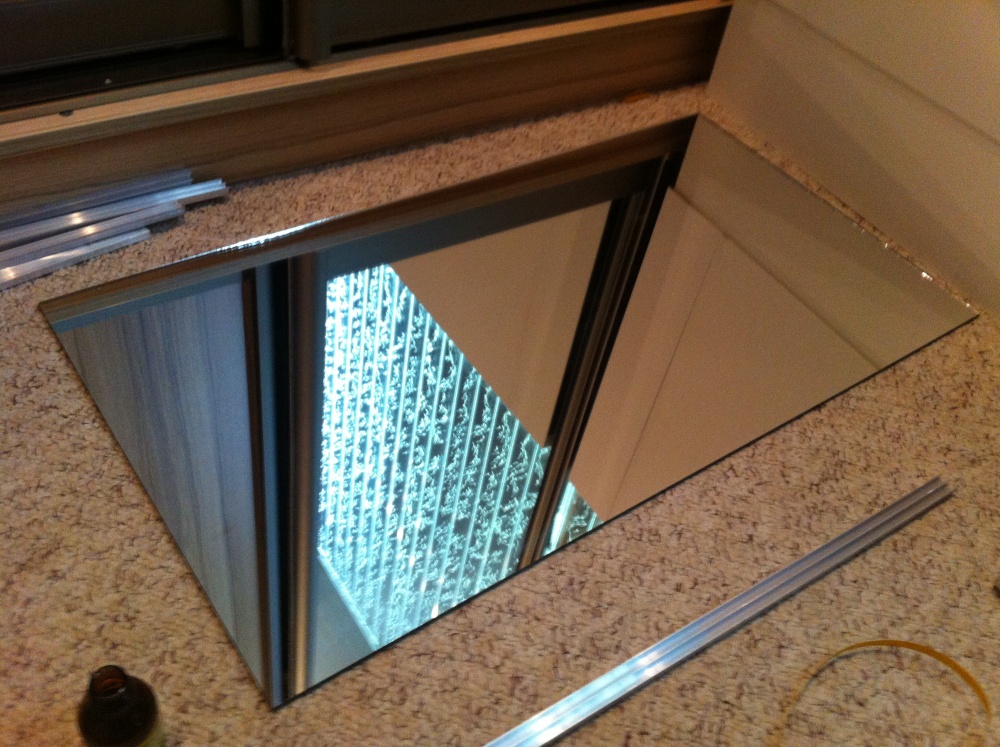

Шаг 2: Создание рамки и одностороннего зеркала

Мне не хотелось создавать традиционную и простую рамку, которая шла бы вокруг зеркала. Мне хотелось придать зеркалу парящий вид, так что я спрятал рамку за зеркалом. Чтобы закрепить рамку за зеркалом, я просверлил в нём 4 отверстия соответственно наброскам, которые я прикрепил выше.

Я использовал комбинацию древесины и винтов, чтобы соорудить прямоугольную форму, в которой будет сидеть монитор. Я использовал чёрную изоленту, чтобы покрыть участки стекла, которые не покрывает монитор, таким образом свет не просачивался за монитор.

Убедитесь, что ваша рамка достаточно прочная, чтобы удержать LCD и всю электронику.

Из-за того, что у каждого будет своя рамка, в зависимости от того какое железо будет под рукой, я рекомендую делать всё по мере необходимости и на глаз. Я прикрепил фотографии моей рамки для примера.

Шаг 3: Устанавливаем всё железо

Установите всю электронику в рамку. Одним из способов сохранить зеркало тонким — поместить питание лэптопа в область, где LCD-панель не покрывает зеркальную поверхность.

Придумайте, как прикрепить вашу рамку к стене. Чтобы прикрепить мою рамку к стене, я просверлил к ней два блока и использовал систему натяжения кабелей. Убедитесь, что всё железо работает и что у вас есть возможность подтянуть кабель к тому месту, где будет установлено зеркало.

Для распознавания речи я также спрятал за стеклом Echo Dot от Амазона.

Шаг 4: Конфигурация софта

Сердце этой сборки — Windows 10, в которой запущен «Rainmeter» — доступное и популярное приложение.

Как только установите зеркало на стену, зайдите в свойства экрана в Windows и выберите подходящее вам разрешение экрана. Пока вы не закрыли это окно, поменяйте картинку экрана на чёрную, потому что чёрные части зеркала отражают больше света. Также удостоверьтесь, что в параметрах электропитания установлено, чтобы железо никогда не уходило в спящий режим. И последнее, уберите панель задач, кликнув по ней правой кнопкой, выбрав Свойства и затем выбрав Автоматическое скрытие.

Настройте Echo Dot по гиду настройки.

Список программ. Используйте любой виджет, какой вам понравится в дополнение к этому списку:

• Rainmeter
• Clock
• Circle Launcher
• News and RSS Feed reader
• Daily Fact and Quote
• Monstercat Visualizer (я также установил плагин spotify, чтобы видеть информацию о музыке)
• Calendar

Шаг 5: Навигация по интерфейсу

Есть несколько способов взаимодействия с интерфейсом.

• Используйте голос, чтобы включать Алексу от Амазона для ответов на ваши запросы
• Используйте беспроводную клавиатуру или Team Viewer, чтобы один раз настроить ваше умное зеркало и оставить всё как есть
• Используйте дисплей, чувствительный к нажатиям (лучшее, но дорогое решение)
• Используйте навигацию движениями (leap motion). Я пробовал её, но она недостаточно точная и очень устаёшь держать руки всё время в воздухе. Некоторые хорошие приложения для этого вида навигации: Mudra mouse и Gameware
• Удлините тачпад лэптопа. Это то, что сделал я. Я удлинил кабель, отрезав и спаяв его с дополнительным.

Шаг 6: Будущие улучшения

Как видно на некоторых картинках, на данный момент, чтобы управлять зеркалом, я использую тачпад. Я пробовал другие подходы, например контроль жестами или прикосновениями, но контроль жестами неэффективен, а конструирование тачскрина на основе ИК излучения слишком сложно и зеркало будет смотреться ужасно. В будущем я хочу использовать LCD панель со встроенным тачем, так что мне придется сделать минимум дополнительной работы, чтобы внедрить его.

Во-вторых, я думаю, что для зеркала, которое работает в режиме 24/7, будет логичней использовать вместо старого лэптопа что-то более энергоэффективное, например Intel NUC или Compute Stick.

Для чего необходим гелиограф, и как его сделать самому? | Физкультура и спорт

Вспышки, посланные гелиографом, или, как его иногда называют, сигнальным зеркалом, в безоблачный солнечный день могут быть замечены пилотом самолета на расстоянии до 25 км. В лунные ночи гелиограф может давать отражение даже лунного света.

Гелиограф состоит из двух металлических пластин или створок, скрепленных на шарнире в виде книжки размером 8×5 сантиметров. Поверхность одной из пластин с двух сторон хромирована и отполирована, другой — матовая. В зеркальной пластине точно в центре проделано визирное отверстие диаметром со спичечную головку.

Для подачи сигналов створки следует раскрыть до упора, поднести зеркальную пластину к глазам и поймать в визирное отверстие самолет, которому подается сигнал (рис. а). Затем, для того чтобы «зайчик» достиг цели и на самолете заметили ваш сигнал, необходимо поворачивать гелиограф таким образом, чтобы солнечное пятнышко, прошедшее через визирное отверстие и отраженное от матовой створки на внутреннюю поверхность зеркальной створки в виде светлого кружка, совпало с визирным отверстием (рис. б).

С этого момента, следя за движущейся целью и непрерывно совмещая пятно с отверстием, можно не сомневаться, что ваш сигнал достигнет желаемого объекта. Для удобства зеркало снабжается шнурком, который во время подачи сигналов надевают на шею.

Несмотря на кажущуюся простоту в обращении, гелиограф требует выработки устойчивых практических навыков его использования. Читать инструкцию, когда над головой пролетает вертолет или самолет, поздно. Чтобы понять принцип работы гелиографа, необходимо потренироваться в подаче сигнала, используя для этого близкорасположенный предмет, на котором будет хорошо виден сигнальный «зайчик».

Заблудившись или попав в аварийную ситуацию, подавать световой сигнал гелиографом следует не только на увиденный самолет, но и в сторону любого звука, похожего на гул мотора. Более того, рекомендуется пробегать в дневное время световым «зайчиком» по линии горизонта. Известны примеры, когда летчики поисковых самолетов засекали этот сигнал, посланный наугад, значительно раньше, чем терпящие бедствие были способны услышать или увидеть сам самолет.

В аварийной ситуации гелиограф можно сделать из подручных средств. Для этого нужен любой светоотражающий материал — жесть, стекло, отполированная металлическая пластина и т. п. Лучше, конечно, иметь настоящее зеркало или хотя бы его осколок. С матовой пластиной проще — подойдет любой кусок фанеры, пластика или картона. На петли пойдет металлическая проволока. Можно вообще створки сшить крепкой ниткой. Следует помнить только, что створки самодельного гелиографа надо раскрывать примерно под углом 60−70°.

В качестве гелиографа может быть использовано простое двустороннее зеркало.

У него посередине надо соскоблить посеребренную поверхность и сделать прозрачное отверстие размером со спичечную головку. Для подачи сигнала бедствия следует держать зеркало примерно в 15 сантиметрах от глаз. Затем, прицелившись и поймав силуэт самолета в это отверстие, начать слегка двигать его, не теряя при этом пойманный в отверстие самолет, до тех пор, пока на обращенной к лицу стороне зеркала не станет видна тень от него со светящимся в центре пятнышком. Продолжая все время целиться через отверстие на самолет, наклоняйте зеркало до тех пор, пока светящееся пятно не переместится к отверстию и не совпадет с ним. Если вы все сделали правильно, пилот ваш сигнал увидит. При необходимости двойное зеркало можно заменить двумя стеклами или прозрачным пластиком с алюминиевой фольгой посередине.

В качестве гелиографа может быть использовано простое одностороннее зеркало. Им, оказывается, также можно подать направленный сигнал бедствия. Для этого надо, прижимая одной рукой зеркало задней стенкой к щеке, повернуть его так, чтобы «солнечный зайчик» был нацелен в сторону самолета. Затем, вытянуть другую руку в сторону появившегося в небе объекта и как бы посадить его на кончик выставленного большого пальца. Вращая зеркало, надо добиться, чтобы отраженный от него блик попал на большой палец.

Остается поворачиваться за самолетом, одновременно удерживая его, как на мушке ружья, большим пальцем, который при этом должен постоянно находиться в луче «солнечного зайчика».

Теги: прибор, сигналы, бедствия, зеркала, туризм, путешествия, безопасность

стекло — Можно ли превратить обычное зеркало в зеркало с односторонним движением?

Задавать вопрос

спросил 3 года 9 месяцев назад

Изменено 3 года, 9 месяцев назад

Просмотрено 7к раз

Я получил 2 обычных зеркала и хотел бы построить волшебное зеркало. Даже после обширного гугления я не смог найти ответ.

Я знаю, что обычные зеркала имеют отражающее (металлическое?) и окрашенное покрытие, и мне интересно, можно ли частично снять покрытие, чтобы создать одностороннее зеркало?

Другая идея, которая у меня была, заключалась в том, чтобы снимать покрытия очень тонкими полосами с покрытием между ними, думаю, Scan Line Interleave, но вместо второго изображения покрытие удаляется, а не удаляется попеременно. Но я полагаю, что для реализации проекта «сделай сам» потребуется какой-то серьезный комплект из-за очень маленьких промежутков между линиями.

Я хотел бы услышать ваше мнение, возможно ли это/практично, или мне следует просто купить стеклянную (возможно, акриловую) пластину и наклеить на нее одностороннюю зеркальную фольгу.

• стекло
• акриловое стекло

Скорее всего, у вас возникнут проблемы с покрытиями, защищающими металлический слой. Стеклянные зеркала бывают нескольких видов: https://en. wikipedia.org/wiki/Mirror#Types_of_glass_mirrors

Обычно слой, отражающий изображение, представляет собой серебро или алюминий. Их изготавливают, беря лист стекла, нанося слой металла, а затем защищая этот металл дополнительными слоями краски или защитных материалов. Таким образом, сначала необходимо удалить защитный слой, это будет зависеть от того, из чего был сделан слой, чтобы определить, что будет использоваться для его удаления. После чего часть металлического слоя нужно будет удалить, вероятно, путем растворения. Что растворит его, будет зависеть от того, из чего он сделан. После этого следует повторно нанести защитное покрытие, иначе малейшая царапина собьет материал зеркала.

Было бы проще работать со свежим куском стекла и сразу наносить нитрат серебра (как при фотосъемке). Или еще проще применить какую-то двустороннюю пленку. Это тонировочная пленка, которая превращает любое стекло в двустороннее зеркало.

1

Если существующее зеркальное стекло является съемным, сделайте это, потому что химические вещества, участвующие в удалении существующей отражающей поверхности, могут повредить раму.

Не рекомендуется царапать тыльную сторону зеркала, так как это может поцарапать стекло, а такие царапины могут быть видны на готовом изделии.

Вместо этого используйте жидкость для удаления краски, чтобы удалить отражающую поверхность. Наденьте подходящее защитное снаряжение и перчатки и убедитесь, что ваше рабочее место хорошо проветривается. Первоначальное покрытие зеркала может содержать металлы и другие соединения, которые могут быть довольно неприятными в сочетании с сильными химикатами для удаления.

После того, как исходное зеркальное стекло станет прозрачным и освободится от подложки, наклейте на обратную сторону одностороннюю зеркальную пленку и поместите ее обратно в раму.

4

Одностороннее зеркало | Хакадей

11 сентября 2020 г. Брайан МакЭвой

Изобретательство часто объединяет более одной старой идеи в новую. Даже когда слитые вещи похожи, результат может быть более ценным, чем сумма его частей. В отличие от тех аналоговых часов с цифровыми часами под циферблатом, когда [Mojoptix] объединил свойства повторного отражения бесконечного зеркала с качествами искажения изображения зеркала в комнате смеха, мы получили больше, чем просто пару зеркал. Полученные изображения выглядят очень забавно. Деформация одной поверхности двух параллельных зеркал не просто немного меняет результат, потому что плоскости питаются друг от друга, конечный продукт представляет собой экспоненциально искаженное изображение.

Наш хост прикрепляет напечатанное на 3D-принтере кольцо со светодиодной полосой, обращенной к центру, на обычное стеклянное зеркало. Кроме того, он проектирует четыре сопряженные пластины, которые удерживают листы полуотражающей пленки различной формы. Первый — это гиперболический параболоид, но, вероятно, проще представить его в форме чипса Pringles (хрустящего). Как только свет применяется, он выглядит как галстук-бабочка, сделанный ненормальным богом, или начало бесконечной кроличьей норы света и отражения. Чтобы усилить безумие, он поражает нас сразу четырьмя фигурами, поэтому мы надеемся, что вы уделите минутку и насладитесь видео ниже.

Этот парень не новичок в оптике, и мы сообщали о нескольких других крутых изобретениях, которые обучают концепции посредством демонстрации. Его точные штангенциркули демонстрируют эффект муара, а цифровые солнечные часы используют параллельные световые лучи.

Продолжить чтение «Бесконечное зеркало на скорости деформации» →

Posted in How-to, Toy HacksTagged 50% Reflective, бесконечное зеркало своими руками, Funhouse, Funhouse зеркало, бесконечное зеркало, зеркало, одностороннее зеркало, оптика, отражение, искривленное зеркало

27 мая 2018 г., Дональд Папп

Miroir Magique («Волшебное зеркало») от

[pepelepoisson] — интересный взгляд на концепцию умного зеркала; он задуман как игривый интерактивный инструмент обучения для детей в том возрасте, когда им очень интересны язык и интерактивность, но чьи непрекращающиеся требования к примерам правописания и письма могут быть в равной степени утомительными. Вдохновение исходило от его собственного пятилетнего ребенка, который не умеет ни читать, ни писать, но, тем не менее, безмерно увлечен написанием и написанием слов, фраз и чисел.

Magic Mirror слушает

Вся магия в простом интерфейсе. Magic Mirror ожидает активации (простое движение руки над датчиком), а затем показывает, что оно слушает. Все, что он слышит, затем отображается на экране и зачитывается пользователю. С точки зрения приложения это довольно просто, но что интересно, так это использование функций преобразования речи в текст и текста в речь не как средство достижения цели, а как цель сама по себе. Зеркало во многих отношениях, оно слушает и повторяет, одновременно записывая то, что слышит. Для целевой аудитории любопытных детей, увлеченных письменными и устными аспектами языка, это частично интерактивная игрушка и частично средство обучения.

Как и в большинстве умных зеркал, все технологические элементы скрыты; экран находится за односторонним зеркалом, динамики вне поля зрения, а единственными входами являются датчик жестов и встроенный в рамку микрофон.
