Как сделать умное зеркало своими руками из подручных материалов

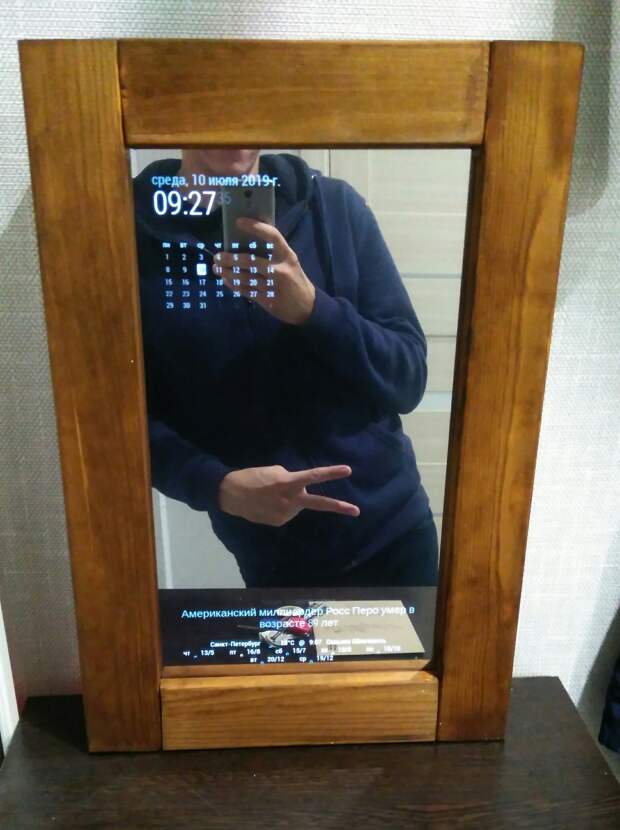

Умное зеркало или иначе smart mirror — это просто дисплей, спрятанный за односторонним зеркалом. Одностороннее зеркало отражает почти весь свет, который падает на его поверхность, но позволяет изображению с мониторов, находящихся за ним, проходить сквозь его поверхность.
За зеркалом также спрятан Echo Dot от Амазона, позволяющий использовать весь широкий спектр голосовых команд Алексы, просто произнося её имя.
В отличие от большинства умных зеркал, основанных на операционке Magic Mirror, спроектированной для Raspberry Pi, это зеркало работает на Windows. Это зеркало хорошо работает, просто оно было спроектировано не для интерактивного использования, а в основном для отображения статической информации. Более того, железо Raspberry Pi с натугой делает что-либо, выходящее за пределы статичных виджетов. Я хотел спокойно подходить к зеркалу и давать ему команды при помощи голоса, сёрфить в интернете и, возможно, смотреть Youtube/Netflix.
Еще одним отличием было то, что я не хотел видеть рамку вокруг зеркала и хотел сохранить ощущение «парящего» стекла, вместо того, чтобы сооружать рамку вокруг моего умного зеркала. Чтобы осуществить это, я просверлил 4 отверстия и прикрепил рамку четырьмя шурупами к стеклу.
Так что после конструирования этого очень смарт зеркала с Raspberry Pi в качестве мозгов, я решил обновить его до чего-то более мощного, но также и дешевого, особенно учитывая насколько дёшев Raspberry Pi. Лучшим способом осуществить мою задумку, было использовать ненужный лэптоп, который просто валялся у меня дома. Если у вас нет старых лэптопов, можете достать один по дешевке на сайтах типа Ибэй просто за смешные деньги.
Используемые материалы:
- Стекло с пленкой-односторонним зеркалом, приклеенной от руки (можно также купить уже готовое зеркало)
- Доски, винты, гайки и болты для соединения железа с рамкой
- Дешевый дисплей, подходящий размеру вашего стекла. Я купил свой с рук.
- Старый рабочий лэптоп
- Echo Dot от Амазона
Используемый софт:
- Windows
- Rainmeter
- Виджеты для Rainmeter, которые можно найти на страничке программы
Шаг 1: Подготавливаем электронику
Перед тем, как вы начнёте разбирать железо, подумайте о том, что эти шаги скорее всего сделают недействительной вашу гарантию на лэптоп и монитор. Обязательно подумайте о том, что вы можете просто напрямую прикрепить свою электронику позади монитора. Тем не менее, разборка монитора и лэптопа позволят вам упростить сборку зеркала и сделать его значительно тоньше.
Также убедитесь, что всё железо хорошо работает, перед тем как разбирать его и устанавливать на зеркало. Также вы можете перейти к шагу с Софтом, чтобы убедиться, что всё хорошо работает на вашей машине.
Перед тем, как начнёте, убедитесь, что сняли электростатику с вашего тела или используйте приборы для электростатической безопасности.
Начните с того, что открутите все винты на вашем лэптопе.
Если возникнет необходимость, поищите в сети инструкции по починке, чтобы посмотреть, как лэптоп разбирается. Как только доберётесь внутрь, обязательно документируйте каждый шаг, который делаете — на фото или с помощью ручки. Снимите материнскую плату с лэптопа и удостоверьтесь, что вайфай, оперативка, кулер и жесткий диск находятся на ней. Вы можете отключить кабели экрана лэптопа, батареи, тачпада и клавиатуры. Соедините «голую» материнку с внешним дисплеем и убедитесь, что она нормально грузится перед тем, как продолжить. Если материнка не загружается, попробуйте заново проделать шаги и узнать, какая часть не давала материнке загружаться.
Как только материнка лэптопа готова, разберите монитор. Снимайте все гнёзда и панели, пока у вас не останется голая LCD-панель и платы питания, которые подсоединены к ней. Опять же, убедитесь, что все работает в таком виде.
Наконец, спаяйте кабель, который подключается к розетке с одной стороны, и к питанию дисплея и лэптопа с другой стороны.
Это просто Y-образный кабель, который распараллеливает мощность дисплея лэптопа.
Шаг 2: Создание рамки и одностороннего зеркала
Мне не хотелось создавать традиционную и простую рамку, которая шла бы вокруг зеркала. Мне хотелось придать зеркалу парящий вид, так что я спрятал рамку за зеркалом. Чтобы закрепить рамку за зеркалом, я просверлил в нём 4 отверстия соответственно наброскам, которые я прикрепил выше.
Я использовал комбинацию древесины и винтов, чтобы соорудить прямоугольную форму, в которой будет сидеть монитор. Я использовал чёрную изоленту, чтобы покрыть участки стекла, которые не покрывает монитор, таким образом свет не просачивался за монитор.
Убедитесь, что ваша рамка достаточно прочная, чтобы удержать LCD и всю электронику.
Из-за того, что у каждого будет своя рамка, в зависимости от того какое железо будет под рукой, я рекомендую делать всё по мере необходимости и на глаз. Я прикрепил фотографии моей рамки для примера.
Шаг 3: Устанавливаем всё железо
Установите всю электронику в рамку.
Одним из способов сохранить зеркало тонким — поместить питание лэптопа в область, где LCD-панель не покрывает зеркальную поверхность.
Придумайте, как прикрепить вашу рамку к стене. Чтобы прикрепить мою рамку к стене, я просверлил к ней два блока и использовал систему натяжения кабелей. Убедитесь, что всё железо работает и что у вас есть возможность подтянуть кабель к тому месту, где будет установлено зеркало.
Для распознавания речи я также спрятал за стеклом Echo Dot от Амазона.
Шаг 4: Конфигурация софта
Сердце этой сборки — Windows 10, в которой запущен «Rainmeter» — доступное и популярное приложение.
Как только установите зеркало на стену, зайдите в свойства экрана в Windows и выберите подходящее вам разрешение экрана. Пока вы не закрыли это окно, поменяйте картинку экрана на чёрную, потому что чёрные части зеркала отражают больше света. Также удостоверьтесь, что в параметрах электропитания установлено, чтобы железо никогда не уходило в спящий режим.
И последнее, уберите панель задач, кликнув по ней правой кнопкой, выбрав Свойства и затем выбрав Автоматическое скрытие.
Настройте Echo Dot по гиду настройки.
Список программ. Используйте любой виджет, какой вам понравится в дополнение к этому списку:
- Rainmeter
- Clock
- Circle Launcher
- News and RSS Feed reader
- Daily Fact and Quote
- Monstercat Visualizer (я также установил плагин spotify, чтобы видеть информацию о музыке)
- Calendar
Шаг 5: Навигация по интерфейсу
Есть несколько способов взаимодействия с интерфейсом.
- Используйте голос, чтобы включать Алексу от Амазона для ответов на ваши запросы
- Используйте беспроводную клавиатуру или Team Viewer, чтобы один раз настроить ваше умное зеркало и оставить всё как есть
- Используйте дисплей, чувствительный к нажатиям (лучшее, но дорогое решение)
- Используйте навигацию движениями (leap motion). Я пробовал её, но она недостаточно точная и очень устаёшь держать руки всё время в воздухе. Некоторые хорошие приложения для этого вида навигации: Mudra mouse и Gameware
- Удлините тачпад лэптопа. Это то, что сделал я. Я удлинил кабель, отрезав и спаяв его с дополнительным.
Некоторые хорошие приложения для этого вида навигации: Mudra mouse и GamewareШаг 6: Будущие улучшения
Как видно на некоторых картинках, на данный момент, чтобы управлять зеркалом, я использую тачпад. Я пробовал другие подходы, например контроль жестами или прикосновениями, но контроль жестами неэффективен, а конструирование тачскрина на основе ИК излучения слишком сложно и зеркало будет смотреться ужасно. В будущем я хочу использовать LCD панель со встроенным тачем, так что мне придется сделать минимум дополнительной работы, чтобы внедрить его.
Во-вторых, я думаю, что для зеркала, которое работает в режиме 24/7, будет логичней использовать вместо старого лэптопа что-то более энергоэффективное, например Intel NUC или Compute Stick.
Технология коррекции и нейтрализации воздействий.
От древности до нашего времени для получения информации о судьбе люди использовали зеркала.
Зеркала применялись не только для наблюдений за своим телом и физическим миром. Часто при помощи зеркал люди гадали. Далее текст пойдет об исследовании зеркальных коридоров и нейтрализации негативного психического влияния. Под негативным влиянием понимаю сознательное или неосознанное воздействие слов, мыслей или воли на жизнь и состояние людей.
Зеркальный коридор содержит два зеркала, установленные напротив друг друга зеркальной стороной друг к другу. Такая установка зеркал создает вид бесконечного множества зеркальных отражений в виде коридора, уходящего в бесконечность. Зеркала были установлены на опорах. Исследования зеркального коридора заключались в изменении расстояния и разворота зеркал. В результате был получен интересный эффект. При развороте зеркал друг к другу окрашенной стороной конструкция стала работать как щит, предотвращая попадание энергии и информации в психику. Этот эффект очень хорошо использовать при разрыве отношений фото, нейтрализации порч, проклятий, негативных влияний.
Очень простой инструмент (артефакт) можно собрать своими руками. Два одинаковых зеркала соединяются друг с другом отражающим поверхностями наружу. Для предотвращения поломки изделия умельцы могут установить их в рамку или обклеить по краям мягким материалом, как вариант скотчем. Далее это зеркало размещается одной поверхностью параллельно телу, как бы ставя щит между потоком влияния организму. Другая сторона ориентирована в сторону того, кто оказывает негативное воздействие. Это может быть сосед или бывший любовник, желающий зла. Если вы не знаете, где он находится в данный момент или это воздействие идет из неизвестного источника нужно разместить зеркало между собой и предполагаемым источником воздействия.
В более простом варианте работы зеркало может быть одностороннее. Однако располагать его нужно так, чтобы автор воздействия воспринимал в отражении от зеркала не вас. Для этого достаточно развернуть зеркало так, чтобы в нем отражалось нечто иное видимое с позиции воздействующего существа.
Отмечаю, что обычно подсознанию сложно заметить «не живые предметы», например картинки, предметы. Поэтому лучше использовать деревья с иголками и острыми листьями или кошек. Они могут «переваривать» негативные энергии. Другие живые организмы использовать только если у них не возникнет проблем. Для предотвращения воздействия можно использовать фотографии на бумажном носителе. Например, вредитель явно прекратит воздействие, если под луч его силы попадет его домашний любимец или родственник, изображенный на фотографии. Также возможно использовать источник яркого света, модулированного определенной частотой, которая снимает желание воздействия.
Зеркало отражает не только видимый свет, но и энергии психических планов. Это знали и использовали в древности в борьбе с потусторонними влияниями. По поверьям «нечистая сила» в определенных условиях может быть увидена в зеркале. В данном процессе на подсознательном уровне вредитель увидит не вас, как объект влияния, а свое собственное отражение.
И порча к нему вернется через отражение. В магических кругах этот эффект называется обратной волной или обратным ударом.
Неприятные ощущения в теле помогут определить место, подверженное воздействию. Тяжести, покалывания, давление и распирание, изменение температуры – это ощущаемые признаки воздействия.
Не давать артефакт в руки людям, не рассказывать про него даже друзьям. Применять только по назначению, в быту не использовать. Хранить в потайном месте, где его не смогут найти домочадцы.
Этот процесс может служить частью технологии по изменению жизни и судьбы человека.
Ссылка на видео: https://www.youtube.com/watch?v=U15Aaj46sfU
Что такое двустороннее зеркало? — 3 простых метода «сделай сам» | by Two Way Mirrors
Когда люди думают о двухстороннем зеркале, мне кажется, что первое, что приходит на ум, это либо фильмы ужасов, либо комнаты для допросов.
Хотя эти варианты использования определенно находятся в списке, это лишь часть использования двустороннего зеркала.Двустороннее зеркало, также известное как одностороннее зеркало или полупрозрачное зеркало, представляет собой прозрачное зеркало, отражающее с одной стороны и прозрачное с другой.
Двусторонние зеркала, безусловно, достойные инвестиции в определенных ситуациях, но они могут быть немного дорогими.
При этом давайте поговорим о том, как сделать собственное двустороннее зеркало, используя прозрачное стекло, акрил или , ни .
Я расскажу 3 способа своими руками сделать свое собственное двустороннее зеркало и как избежать ошибок, которые в конечном итоге приведут к пустой трате времени и материалов. Если вы не хотите хлопот, связанных с проектом «сделай сам», вы можете заказать двустороннее зеркало здесь, на нашем сайте!
Обычное стекло или акрил можно превратить в двустороннее зеркало с помощью прозрачной зеркальной пленки, также известной как двусторонняя зеркальная пленка.
Оконная пленка не кажется очень надежной, но на самом деле она обеспечивает максимальную безопасность и может даже защитить вас от вредных ультрафиолетовых лучей.
Комплект для установки оконной пленки можно приобрести в местном хозяйственном магазине, чтобы ускорить установку. По крайней мере, вам понадобится ракель, чтобы сгладить пузыри!
Двусторонняя зеркальная пленка также позволяет создавать криволинейные поверхности для костюмов экспонатов или даже вашего автомобиля. Если вы собираетесь установить тонировку стекол в свой автомобиль, убедитесь, что вы соблюдаете местные законы о процентах тонировки.
Этот метод является одним из моих любимых . Готовый продукт не только удивителен, но и в целом это действительно аккуратный процесс. Если вам нужно очень легкое и абсолютно небьющееся зеркало, зеркальная пленка — это то, что вам нужно — опять же.
На этот раз, однако, вы собираетесь натянуть его на раму с без стекла .
Да, вы правильно прочитали. На самом деле мы только что опробовали этот метод в нашем офисе, чтобы посмотреть, о чем вся эта шумиха, и это выглядело так круто.
Для начала вам понадобится зеркальная пленка, пустая рамка, прочная лента, строительный степлер и термофен (или хороший фен). Вы натянете пленку с одинаковым натяжением со всех сторон и прикрепите ее к раме скотчем.
Фото от меня (TwoWayMirrors)Затем вы собираетесь прикрепить скобами поверх этой ленты, стараясь не прикреплять непосредственно к пленке. Это придаст скобам более прочную основу. Скобы и лента должны быть как минимум на несколько миллиметров ниже края рамы. Вы сделаете это со всех четырех сторон.
Далее вам нужно будет наложить еще один слой скотча поверх ранее уложенных скоб и скотча. Затем еще один слой скоб поверх этого. При выполнении этого процесса старайтесь натягивать пленку как можно туже, чтобы избежать складок на «зеркальной» части.
Последним шагом будет использование теплового пистолета, чтобы убрать небольшие морщины или дефекты, но не держите его слишком близко, иначе он обожжет вашу пленку.
Вуаля, готово! Ваше собственное зеркало без стекла. Если вам трудно разгладить морщины, удалите несколько скоб и сильнее натяните пленку в этих местах.
Процесс, также известный как серебрение, заключается в нанесении на поверхность стекла тонкого слоя раствора нитрата серебра. Вы можете найти детей установки онлайн! Это довольно простой процесс, и он не должен быть слишком дорогим.
Чем больше нитрата серебра нанесено на стекло, тем более отражающим и менее прозрачным оно становится. При этом, если вы хотите сделать стандартное зеркало, а не двустороннее зеркало, нанесите больше нитрата серебра!
Как и в случае с любым химическим веществом, чрезвычайно важно прочитать все инструкции по технике безопасности, прежде чем приступить к работе. Убедитесь, что вы используете перчатки, защитные очки и работаете в хорошо проветриваемом помещении.
Если химический аспект этого проекта кажется немного большим, чем вы рассчитывали, мы рекомендуем придерживаться зеркальной пленки.
Многие спрашивают: «В чем разница между самодельным двусторонним зеркалом и покупкой стеклянного двустороннего зеркала?».
Стеклянное двустороннее зеркало изготавливается многослойным способом в вакуумной камере. Имеется диэлектрический слой, который улучшает отражение, предотвращает потускнение и повышает долговечность.
Самодельное двустороннее зеркало, скорее всего, сделано одним из способов, о которых вы только что прочитали. Как и в случае с любым проектом «сделай сам», он определенно выполнит свою работу, но здесь больше места для ошибок. Возможно, вам придется попробовать пару раз, прежде чем у вас все получится, но пусть это вас не останавливает. Удачного изготовления !
стекло — Можно ли превратить обычное зеркало в одностороннее зеркало?
Задавать вопрос
спросил
Изменено 3 года, 2 месяца назад
Просмотрено 7к раз
Я получил 2 обычных зеркала и хотел бы построить волшебное зеркало.
Даже после обширного гугления я не смог найти ответ.
Я знаю, что обычные зеркала имеют отражающее (металлическое?) и окрашенное покрытие, и мне интересно, можно ли частично снять покрытие, чтобы создать одностороннее зеркало?
Другая идея, которая у меня была, заключалась в том, чтобы снимать покрытия очень тонкими полосами с покрытием между ними, думаю, Scan Line Interleave, но вместо второго изображения покрытие удаляется, а не удаляется попеременно. Но я полагаю, что для реализации проекта «сделай сам» потребуется какой-то серьезный комплект из-за очень маленьких промежутков между линиями.
Я хотел бы услышать ваши мысли, возможно ли это/практично, или мне следует просто купить стеклянную (возможно, акриловую) пластину и наклеить на нее одностороннюю зеркальную фольгу.
- стекло
- акриловое стекло
Вероятно, у вас возникнут проблемы с покрытиями, защищающими металлический слой. Стеклянные зеркала бывают нескольких видов:
https://en.
wikipedia.org/wiki/Mirror#Types_of_glass_mirrors
Обычно слой, отражающий изображение, представляет собой серебро или алюминий. Их изготавливают, беря лист стекла, нанося слой металла, а затем защищая этот металл дополнительными слоями краски или защитных материалов. Таким образом, сначала необходимо удалить защитный слой, это будет зависеть от того, из чего был сделан слой, чтобы определить, что будет использоваться для его удаления. После чего часть металлического слоя нужно будет удалить, вероятно, путем растворения. Что растворит его, будет зависеть от того, из чего он сделан. После этого следует повторно нанести защитное покрытие, иначе малейшая царапина собьет материал зеркала.
Было бы проще работать со свежим куском стекла и сразу наносить нитрат серебра (как при фотосъемке). Или еще проще применить какую-то двустороннюю пленку. Это тонировочная пленка, которая превращает любое стекло в двустороннее зеркало.
1
Если существующее зеркальное стекло является съемным, сделайте это, потому что химические вещества, используемые для удаления существующей отражающей поверхности, могут повредить раму.
