Как сделать стол своими руками из дерева: подробнейшая инструкция с чертежами

В собственноручном изготовлении мебели есть что-то особенное. Сделать стол своими руками из дерева почти так же символично, как построить самостоятельно дом. Только это гораздо проще, дешевле и по силам каждому. Сделанная с любовью и вниманием к мелочам мебель имеет совсем другую энергетику, чем покупная или заказанная у профессионального столяра. Кроме того, при индивидуальном изготовлении можно сделать нестандартный стол, который идеально впишется именно в ваш интерьер.

Содержание:

• Разновидности столов
• Какие должны быть размеры у самодельного стола?
• Чек-лист по инструментам и расходным материалам
• Варианты скрепления элементов стола
• Стол простой конструкции с деревянной столешницей и готовыми мебельными ножками
• Дачный стол на двух опорах с креплением шип/паз и шкантами
• Уличный стол на столярных соединениях
• Самодельный стол из досок от паллет
• Простейший стол из досок со сборкой на саморезах

Разновидности столов

В первую очередь столы отличаются по назначению: они бывают письменные, компьютерные, обеденные, журнальные, туалетные. Есть даже трансформеры, изменяющие назначение — например, журнальный столик, который при раскладывании превращается в обеденный. Но принципиальная конструкция всех этих моделей одинакова: есть столешница (рабочая поверхность), ножки и царги — горизонтальные перекладины.

Классифицировать столы можно по конструктивным параметрам.

Количество ножек

Классический, всем привычный вариант это, конечно, четыре ножки, расположенные квадратом или прямоугольником. Не столь популярны, но тоже встречаются модели с тремя ножками. Еще реже увидишь вариант с двумя широкими опорами, расположенными по торцам столешницы. Одну центральную ножку делают обычно в круглых столиках. Для длинных банкетных столов число ног увеличивают до 6-10 штук, но такая мебель уже не используется в жилых домах или квартирах.

Количество ножек определяет конструкцию стола. Если их 3 или 4, то обычно они соединяются между собой царгами — горизонтальными балками (брус или доска), образующими раму. Царги обеспечивают жесткость конструкции, а также зачастую играют роль опоры для столешницы. Но бывает, что царги отсутствуют, а ножки располагают под углом — они чуть расходятся сверху вниз. Это делают для большей устойчивости конструкции.

В столах с двумя ножками предусматривают поперечную соединительную балку, обычно она расположена примерно на середине высоты ножек. Торцевые опоры также могут быть прямыми или изогнутыми.

Единственную ножку делают строго вертикальной и располагают четко посередине столешницы, чтобы удержать ее в равновесии. Для устойчивости внизу предусматривают крестовину или делают расширение ножки.

Конфигурация столешницы

Самая привычная форма крышки стола это квадрат или прямоугольник с прямыми или скругленными углами. Также достаточно часто делают круглую или овальную столешницу. Реже можно увидеть треугольные или многоугольные столешницы, угловые (с поворотом) или кривоугольные, неправильной формы.

Материал

Здесь много вариантов. Прочные, надежные, долговечные, экологичные и очень красивые получаются столы из натурального дерева. При этом стол может быть сделан полностью из дерева или скомбинирован с другими материалами (используется металл, пластик, стекло, натуральный камень). Хорошо сочетаются деревянная столешница и металлические ножки или резные ножки из дерева и стеклянная столешница. Также дорогостоящее дерево можно заменить более доступной имитацией: ДСП, МДФ, ОСП, фанера.

Конструкция

Различают обычные нераскладные изделия и трансформируемые модели с подвижными частями. Обычно меняется размер столешницы (за счет откидной, вставной или выдвижной части) или высота ножек (складываются, выдвигаются).

Естественно, проще всего сделать стол в традиционном исполнении. Но при желании и наличии определенного опыта можно сделать своими руками складной стол, превращающийся в компактную тумбу.

Дизайн

По этому параметру все модели условно делятся на две группы: простые столы, со стандартной конструкцией и необычные, чем-то декорированные модели. Декор мебели бывает максимально разнообразным: от искусной резьбы по кромке столешницы или вырезанного в центре фигурного отверстия до нестандартной формы ножек в виде объемных скульптур.

Мы не будем останавливаться на эксклюзивной авторской мебели, а рассмотрим инструкцию, как сделать простой деревянный стол своими руками. То есть вариант с обычными ножками и столешницей правильной формы в виде прямоугольника, квадрата, овала или круга.

Какие должны быть размеры у самодельного стола?

В мебельной индустрии при производстве кухонных или обеденных столов используют стандартные размеры. Они рассчитаны на определенное количество пользователей. Считается, что для комфортного размещения за столом, одному человеку нужна площадь 55-60 на 40 см.

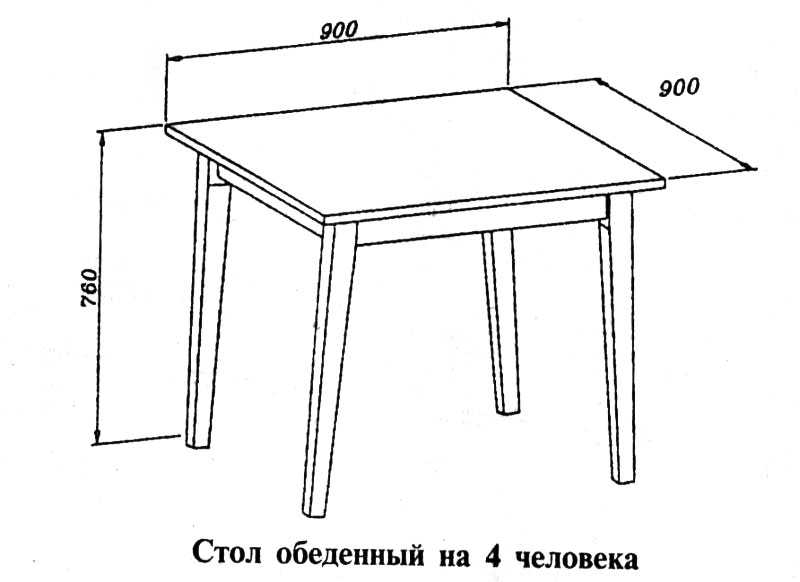

С учетом этого определены минимальные габариты столов:

• для 4 человек — от 80х120 до 100х150 мм;

• для 6 человек — от 80х180 до 100х200 мм;

• для 8 человек — от 80х240 до 110х260 мм;

• для 12 человек — от 80х300 до 110х320 мм.

Конечно, если габариты жилплощади не позволяют поставить большой стол, можно уменьшить размеры столешницы. Но нужно понимать, что при полной «загрузке» сидеть за ним будет тесно. Если в квартире живет 3-4 человека, а стол делается на 6 пользователей (с учетом гостей), то временные неудобства можно потерпеть. Но если за столом всегда собирается большая семья, лучше выдержать минимальные размеры.

Важные нюансы

Кроме размеров столешницы нужно еще ориентироваться на расстояние между ножками. Его должно хватать, чтобы человек свободно садился, не ударяясь ногами о ножки, и мог комфортно сидеть, немного разведя колени. Здесь нужно учитывать рост и комплекцию пользователей, но в среднем человеку нужно 50-60 см. Нормальная ширина торцевой части стола — 80-90 см. Этого достаточно, чтобы сидящие напротив люди не упирались друг в друга коленями.

Высота стола также стандартизирована. Нормальным считается расстояние от пола до столешницы в диапазоне 80-85 см. Кстати, на такой же высоте (примерно 85 см от пола) находятся рабочие поверхности на кухне: варочная поверхность плиты, мойка, разделочные столы. При высоте сиденья стула 40-45 см под столешницей останется достаточно места для комфортного размещения.

Важно! При расчете высоты стола нужно учесть, как расположены царги. Обычно их крепят минимум на 3-5 см ниже столешницы. Плюс, они сами забирают часть высоты. Свободное пространство для ног человека нужно считать от нижней части бруса до сиденья стула.



Указанные выше размеры рассчитаны на людей среднего роста и комплекции. Очень высоким или полным людям за ними может быть тесновато. Эта проблема легко решается, если делать стол своими руками

— всегда можно увеличить габариты мебели под себя.

Чек-лист по инструментам и расходным материалам

Перед началом монтажа стола нужно подобрать все необходимое для его изготовления и сборки. Процесс пойдет быстрее, если у вас есть профессиональное столярное оборудование, но и без него можно сделать простой столик. Достаточно иметь базовые инструменты.

Перечень инструментов для работы:

• Электролобзик или циркулярная пила — позволяют быстро и ровно распилить деревянные бруски. При отсутствии можно использовать бензопилу или даже обойтись ручной пилой, но после распила придется шлифовать поверхности.

• Шлифовальная машина — она нужна для финишной полировки готовых деревянных поверхностей. Заменить шлифмашинку можно наждачной бумагой или губкой. Понадобится как крупно, так и мелкозернистые абразивы.

• Дрель — для сверления отверстий под крепления.

• Шуруповерт — для быстрого соединения деталей стола.

• Набор отверток разной формы и размеров (для столов на саморезах), молоток (нужен при сборке на гвоздях), стамески и киянка для выполнения крепежных пазов.

• Крепежные элементы — металлические уголки, саморезы, гвозди, усиливающие пластины, шайбы.

• Складной металлический метр и строительный карандаш — для замеров и разметки по дереву.

Из материалов, прежде всего, понадобится древесина. Можно сделать недорогой стол из досок своими руками, если взять доски толщиной от 18 мм или готовый мебельный щит. Если же вы хотите собрать дорогой и надежный деревянный стол, выбирайте обрезную доску из цельного массива или слэб — продольный спил ствола дерева с естественным невыровненным краем.

Ножки для деревянного стола делают из бруса сечением минимум 40х40 мм. Для изделий со столешницей из деревянного массива нужно увеличивать толщину ножек, так как натуральное дерево тяжелое. Для царг, соединяющих ножки, подойдет доска сечением 10-20 мм на 50-100 мм или брус.

Для проведения столярных и лакокрасочных работ потребуется защитная одежда: фартук, нарукавники и обязательно — рабочие перчатки.

После обрезки всех деталей по размерам выполняется абразивная шлифовка и обработка древесины защитными составами. Также это можно сделать уже после сборки готового изделия. Специальная антисептическая пропитка защищает дерево от влаги, вредителей и механических повреждений, а также играет декоративную роль. Столы для улицы можно вскрыть лакокрасочными составами для наружных работ.

Варианты скрепления элементов стола

Применяется несколько методик как сделать стол своими руками, основное отличие между ними в способе скрепления деталей. Конструктивные элементы могут соединяться друг с другом столярными соединениями, гвоздями, металлическими скобами, саморезами, шурупами, клеем.

Последовательность сборки следующая:

• Разметка по дереву — намечаются будущие срезы.

• Распил деталей инструментом — четко по чертежам.

• Обработка деталей антисептическими составами.

• Зачистка и шлифовка элементов.

• Сборка деталей в единую конструкцию по инструкции.

• Вскрытие готового изделия лаком или краской.

Чтобы собрать своими руками стол из дерева, понадобятся чертежи — без них просто не получится правильно рассчитать размеры, конструктивное исполнение, места соединений. Чертеж не обязательно должен быть сложным, это может быть обычный эскиз, построенный на миллиметровке. Главное, чтобы в нем были хорошо прорисованы детали и соединительные узлы. На каждую деталь делается отдельный эскиз с видами с разных сторон. Сборка стола производится в следующем порядке. Сначала нужно собрать каркас: соединить царги и ножки. Затем установить сверху столешницу.

Разберем коротко особенности соединения деталей разными способами.

Столярными соединениями

Это соединение посадками, когда первая деталь с шипом накладывается на вторую с пазом. В зависимости от формы деталей в месте соединительного узла выделяют виды столярных соединений: торцевые, боковые, Т-образные, угловые, крестовидные.

Это достаточно трудоемкий способ соединения, требующий точной столярной работы по выпиливанию пазов. Зато каркас соединяется очень жестко, стол получается устойчивый и долговечный.

Гвозди или металлические скобы

Мебельные гвозди забивают в соединяемые детали изнутри, чтобы не портить внешний вид изделия. Важно правильно подобрать их длину, она не должна превышать толщину детали. Для обычного стола подойдут гвозди длиной 3-5 см.

Забить гвоздь — дело не трудное, поэтому такой способ крепления подойдет даже мастерам-новичкам. Для большей надежности вместе с гвоздями используют клей.

Резьбовые элементы

Саморезы очень удобны для соединения рамы и прикручивания ножек. Их вкручивают шуруповертом или вручную. За счет резьбы самовкручивающийся винт держится очень плотно. Однако, если древесина мягкая, угловые крепления лучше усилить поверху металлическими уголками или деревянными балками.

Мебельный клей

Клей используется в дополнение к основным креплениям: с гвоздями, саморезами и деревянными шкантами — цилиндрическими крепежами, которые вставляются в просверленные в соединяемых деталях отверстия.

Рассмотрим несколько вариантов, как можно сделать стол своими руками — фото, чертежи и инструкции по сборке приведены ниже.

Стол простой конструкции с деревянной столешницей и готовыми мебельными ножками

Это одна из самых простых и быстрых в монтаже моделей. На строительном рынке представлен огромный выбор мебельных ножек: есть классические и современные варианты, из дерева или металла. Можно выбрать простые гладкие или резные ножки, одиночные или в виде рамы, плоской панели, фигурной опоры. Некоторые модели регулируются по высоте за счет телескопического механизма или резьбы, поэтому можно сделать индивидуальный столик с высотой «под себя».

Благодаря вариативности дизайна мебельных ножек можно собрать даже праздничный стол на скорую руку, не говоря уже об обычном кухонном или садовом столике.

Прямоугольный кухонный стол с готовыми металлическими ножками цилиндрической формы. Крепление ножек к столешнице предусмотрено по углам на саморезах. Подойдет для семьи из 3-4 человек.

Что потребуется

• Цельная деревянная столешница прямоугольной или квадратной формы — можно использовать мебельный щит или обрезную доску из массива дерева. Главное, чтобы это было сплошное полотно.

• 4 готовые ножки нужной формы — в некоторых моделях в верхней части сразу предусматриваются крепежные соединения с резьбой.

• Специальные шайбы — их вбивают в крепежных точках столешницы для увеличения опорной площади и более равномерного распределения нагрузки.

• Крепежные резьбовые элементы — саморезы, винты.

• Шуруповерт, набор отверток.

Последовательность сборки

Использование готовых ножек значительно ускоряет процесс сборки, ведь они полностью готовы — их не нужно даже красить или декорировать. Изготовить нужно только деревянную столешницу: распилить под нужные размеры, отшлифовать, вскрыть лаком или покрасить.

Затем с нижней стороны столешницы наносят разметку, обозначая места расположения ножек в соответствии с чертежом. Сюда забиваются усиливающие шайбы, в которые затем вкручиваются ножки. Шайбы закрепляются снизу саморезами.

Также саморезы используются, если в ножках нет резьбовых крепежей. Например, если ножки выполнены в виде рамы или металлических уголков. В этом случае в верхней части ножек предусмотрены отверстия для вкручивания крепежных элементов.

Столы с готовыми ножками выглядят интересно и аккуратно. Однако у них есть недостаток: невысокая прочность. Ввинченные в мягкую древесину крепления держатся плохо, они быстро разбалтываются и стол начинает шататься.

Прочный прямоугольный стол с деревянной столешницей и двумя фигурными металлическими ногами-опорами. Сварные ноги делают стол устойчивым и надежным. Модель подойдет для квартиры в современном стиле или на дачу.

Схема круглого журнального столика на резной готовой ножке. Для устойчивости внизу ножки предусмотрена крестовина. Столешница набрана из кругов разного диаметра, что создает интересный дизайнерский эффект.

Дачный стол на двух опорах с креплением шип/паз и шкантами

Модель в фермерском стиле — классический стол для дачи. Для его изготовления используется только дерево. Прямоугольная столешница наборная, сделана из продольно уложенных досок. Она опирается на две устойчивые крестообразные ноги-опоры. Стол вместительный, рассчитан на 6 человек. Его можно использовать как внутри дачного домика, так и на террасе или в саду.

Все детали стола соединены на пазах и шипах. Это касается и боковых  Х-образных опор — они сделаны их двух соединенных крест-накрест брусьев.

Деревянный стол для дачи на двух Х-образных опорах. Соединение всех деталей на шипах и пазах. Опоры зафиксированы держателями, что делает конструкцию надежной.

Что потребуется

• Доска 320–380 мм — из нее выполняются все элементы конструкции.

• Шканты для соединения деталей между собой.

• Саморезы (не обязательно).

• Ручная пила или бензопила для раскроя и выпиливания пазов, дрель для высверливания отверстий под шканты.

• Клей, лакокрасочные материалы.

Последовательность сборки

Из доски выпиливаем элементы конструкции: детали столешницы, боковые крестовины-опоры и держатели крестовин в виде перевернутой трапеции.

Для изготовления крестовины в досках под углом выбирается половина толщины. Разметку удобнее всего делать сразу по месту, наложив одну половину крестовины на другую и отметив на карандашом место пересечения. Чтобы сделать держатели крестовин, обрезаем доску с двух сторон под углом 45 градусов.

Для соединения держателей с крестовиной можно использовать шканты или ввинтить саморезы. Держатели крепятся к крестовинам сверху с обеих сторон (всего 4 элемента). Если соединение выполняется шкантами, то вначале крепежи вставляем в отверстия крестовин, а потом на них «надеваем» держатели.

Ножки-опоры и держатели образуют основание, на которое ставится столешница. Крепим ее саморезами или шурупами, усиливаем клеем.

Можно укрепить стол подрамником — это доска, соединяющая между собой Х-образные ножки. Крепление подрамника выполняем в центре крестовин шурупами с внутренней стороны, чтобы не портить внешний вид стола.

Обратите внимание. Подрамник должен крепиться строго горизонтально. Это можно проконтролировать с помощью уровня.

По такому же принципу можно сделать похожие модели, но с немного другими элементами. Например, сделать сплошную столешницу из мебельного щита вместо досок. Или поменять боковые крестовины на плоские панели с расширением внизу. Также можно чуть упростить конструкцию, заменив держатели крестовин установленными только изнутри царгами.

Уличный стол из досок с креплением паз/шип. Боковые ноги в виде крестовины усилены подрамником. В верхней части опоры соединяют царги.

Еще одна вариация уличного столика с крестообразными опорами. Здесь выполнены ножки соединены между собой торцевыми царгами вверху и продольными перекладинами внизу. Такой прием придает столику жесткость.

Уличный стол на столярных соединениях

Также можно сделать своими руками стол в беседку или на дачу, используя столярные соединения. Эта технология не предусматривает использование металлических креплений — метод сборки «без единого гвоздя».

Соединение выполняют за счет выполнения на одном элементе выступающих деталей (гребень), а на другой — подходящих по размеру отверстий (паз). Гребни делают не на всю глубину доски, а только на часть. Когда они входят в пазы, получается глухое, скрытое соединение.

По такому принципу соединяются как доски столешницы, так и каркас (ножки, царги и подножки). Дополнительно в каркасе используются шканты или клиновые соединения. Работа по сборке такого стола достаточно сложная и кропотливая, для нее требуется наличие столярного опыта. Зато результат будет настоящей гордостью мастера.

Принципиальная схема сборки деревянного стола со столешницей из досок и точеными из бруса ножками. Скрепление деталей предусмотрено столярным соединением и усилено шкантам. Для устойчивости ножки усилены дополнительными перекладинами.

Разновидность столярного соединения — шипованные соединения. Схемы сборки шипов и отверстий. Могут использоваться для соединения царг и ножек, а также элементов столешницы.

Что потребуется

• Хорошо просушенная доска из твердых лиственных пород. Мягкая древесина, такая как сосна или ель, для столярных соединений не подойдет, так как не обеспечит нужную прочность соединительных узлов.

• Брус 40х40 мм для четырех ножек.

• Шканты для дополнительных креплений.

• Инструмент для разметки — линейка, карандаш.

• Инструмент для распила, вытачивания и сверления — циркулярная пила, дрель, стамески, долото, киянка.

• Шурупы, отвертки.

• Лак по дереву для уличных работ.

Последовательность сборки

Основной объем работы в такой модели приходится на столярные работы. После распила на элементах стола вытачиванием детали для столярных соединений. Здесь важна точность и строгое следование чертежам.

Затем собираем каркас. По предварительной разметке в ножках из бруса квадратного сечения с двух сторон выдалбливаются пазы. В них вставляются царги с выступающими деталями. Таким образом собирается вся рама стола. Дополнительно этот узел усиливается шкантами (нагелями), которые дополняют столярное соединение.

Важно. Для простых, ровных ножек такого соединения достаточно. Если же используются резные или точеные готовые деревянные ножки, рекомендуется усилить углы специальными металлическими стяжками. Их крепят шурупами к внутренней поверхности царг (к раме).

Столешницу стола делаем из трех широких досок, соединенных между собой с торцевых сторон глухими наконечниками. Соединение здесь такое же: в торцах досок столешницы выступающщие детали, а в наконечниках — пазы.

Крышку стола прикручиваем к раме шурупами. Они ввинчиваются скрыто, через отверстия-карманы, высверленные с внутренней стороны царг.

Самодельный стол из досок от паллет

Сейчас популярна мебель из вторичного сырья, ведь это не только интересно, но и полезно для экологии. Столы так тоже можно делать. Красивый и недорогой столик получается из деревянных поддонов. Если говорить о выборе конструкции изделия, то есть два варианта.

Во-первых, можно сделать оригинальный стол на скорую руку. Для этого нужно просто поставить несколько поддонов друг на друга и скрепить их между собой. Чтобы столом было удобно пользоваться верхние рейки нужно снять и перебить более плотно с добавлением досок от других поддонов.

Конструкция получится очень устойчивая и немного громоздкая. Но ее тяжеловесность вполне впишется в такие стили интерьера, как лофт или прованс, нужно только покрасить стол в цвета интерьера.

Журнальный столик из неразобранных паллет. Два поддона скреплены один над другим. Переделана только столешница — добавлены доски.

Во-вторых, можно разобрать поддоны на запчасти, чтобы из полученных досок смастерить стол. Например, сделать декоративную столешницу из досок поддона и поставить ее на ножки. Здесь получится традиционный вариант стола с оригинальной столешницей (как на фото). Доски можно купить готовые или сделать своими руками.

Оригинальный стол со столешницей из паллеты и готовыми мебельными ножками. Верхняя часть столешницы дополнена уложенными вплотную досками. Ножки вкручены на резьбе.

Что потребуется

• Новые деревянные поддоны — для небольшого журнального столика хватит одного поддона, а для обеденного стола нужно приобрести несколько паллет.

• Гвоздодер, отвертка, молоток.

• Электродрель, сверла и абразивная насадка для полировки.

• Ножовка или циркулярная пила — для подгона реек под нужные размеры.

• Столярный клей, саморезы.

• Прозрачный лак.

Последовательность сборки

Сначала нужно разобрать поддоны на части и достать из них гвоздодером гвозди. Полученные планки пойдут на обшивку столешницы, а брусья — на ножки. Часть паллет нужно оставить целыми, они понадобятся для каркаса. Перед сборкой все детали тщательно шлифуем.

Для стола среднего размера берем два поддона и соединяем их между собой клеем. Это основа под столешницу. Сверху на нее укладываем стык в стык подготовленные доски из разобранных поддонов, закрепляя их саморезами. Доски можно монтировать разными способами: ровно, по диагонали или елочкой — каждый вариант смотрится по-своему красиво.

Совет. Если выбран вариант с диагональным расположением досок, то не нужно их сразу обрезать. Проще уложить доски на каркас целыми, а потом обрезать выступающие части по периметру циркулярной пилой.

Готовую столешницу нужно хорошо отшлифовать абразивной насадкой на дрели или наждачной бумагой, до получения идеально гладкой поверхности.

Ножки делаем из оставшегося бруса. Для крепления к столешнице также используем клей и саморезы. Также можно использовать мебельные металлические или деревянные ножки. Готовое изделие вскрыть лаком.

Простейший стол из досок со сборкой на саморезах

Можно собрать очень простой бюджетный стол из старых досок и получить в результате добротную, красивую мебель. Чтобы сделать крепкий удобный стол своими руками понадобятся чертежи и базовые материалы. Конструкция стола будет максимально простая: прямоугольная столешница и ножки-опоры. Все крепления на саморезах.

Такой стол очень эргономичный, потому что под столешницей остается много свободного пространства.

Схема простого стола из досок с креплением на саморезах. Можно использовать на даче или во дворе частного дома. За столом может одновременно сидеть 6-8 человек.

Что потребуется

• Доски 20х60 мм для столешницы.

• Доски 20х40 мм для ножек стола.

• Бруски 20х20 см для соединительной скобы.

• Инструмент для распила и сборки — циркулярная пила, дрель, саморезы.

• Деревянная замазка, краска по дереву для уличных работ.

Последовательность сборки

Сначала собираем ножки стола. Для этого обрезаем их концы на 80 градусов и скрепляем между собой четырьмя короткими перекладинами — по две сверху и снизу. Получаются две трапециевидные опоры. Детали соединяем саморезами.

Делаем столешницу: 4 широкие доски укладываем на ровную поверхность с зазором 1 см. Отступаем 4 см от края и прикрепляем к столешнице ноги. Фиксируем саморезами. В центре столешницы поперек прикрепляем брусок, а от него к нижним перекладинам на ножках делаем деревянные скобы.

Готовый стол нужно отшлифовать и обработать пропиткой. Места вкручивания саморезов замаскировать мебельной замазкой, и, когда она высохнет, покрасить всю конструкцию.

Вариант уличного стола из досок со скамейками. Здесь торцевые ноги соединены длинными горизонтальными балками, которые одновременно служат держателем скамеек. Стол подойдет для дачи, беседки, двора частного дома.

Схема сборки простого каркаса для стола с прямыми ножками. Царги и ножки соединяются пазами и саморезами. Столешница может быть сплошной или из досок.

Стол для дачи своими руками: конструкция, чертежи, порядок сборки

Стол — мебель без которого нельзя обойтись ни в городе, ни на даче. Стол можно поставить на веранду, в беседку или просто в тенистое место. За ним можно обедать, устраивать застолья или играть в настольные игры на свежем воздухе. Недорого можно приобрести только пластиковый не большой столик, большой деревянный стол для дачи дешевле сделать своими руками. В статье будут представлены три варианта столов и чертежи для их изготовления.

Содержание

Размеры стола и особенности постройки Столешница для стола Стол с прямыми ножками Стол с Х образными ножками Стол со скамейками Примеры столов для дачи

Размеры стола и особенности постройки

Оптимальный размер столешницы стола для дачи 80х120 см. Меньший по размеру стол будет значительно уступать по функциональности, стол больших размеров будет слишком громоздким и его тяжело будет убирать на зиму. Размер стола 80х120 см позволит проводить торжественные застолья с числом участников 8 – 10 человек.

Стол для дачи проще всего изготовить из досок. К тому же это наиболее доступный и недорогой материал. Достоинство изготовлении стола из дерева состоит в том, что доски можно напилить на нужный размер на любой строительной базе, и без проблем довести на дачу, тем самым сэкономив на транспортировке. Следует отметить, что при габаритах стола 75х80х120 см самой длинной доской будет доска столешницы длиной 120 см. Доска такой длины полезет практически в любую машину.

Разновидностей конструкций столов достаточно много, однако по большому счету различие только в виде ножек, на которые опирается столешница. Поэтом ножки у стола это самый сложный элемент всей конструкции.

Столешница для стола

Столешница у стола на даче изготавливается из досок. Толщина досок может быть от 30 до 50 мм. Однако оптимальным вариантом является доска толщиной 40 мм.

Важным моментом является нарезка досок. При длине столешницы 120 см, необходимо 5,3 доски шириной 150 мм, 6,6 досок шириной 120 мм и 8 досок шириной 100 мм. Учитывая, что доски продают длиной чуть более 6 м, то для столешницы целесообразно выбирать доску шириной 100 мм.

Выбрав доску шириной 100 мм не придется подгонять или изменять размеры столешницы, что значительно упростит работу по устройству стола. Кроме того, останется еще 2 доски длиной 120 мм, которые можно использовать для других деталей.

Если приобрести нужную доску не получается можно сделать столешницу не сплошной, а с промежутками. Такая столешница будет выглядеть не менее интересно. При этом вода, которая может скапливаться на столе со сплошной столешницей будет стекать через зазоры между досками.

Стол с прямыми ножками

Стол с прямыми ножками самая простая конструкция стола для дачи. Это устойчивый удобный стол, который будет хорошо служить как внутри помещения, так и на открытом воздухе.

Рис.1. Стол с простыми прямыми ножками.

Ножки для стола состоят из 4х элементов 2 вертикальных стойки и 2 горизонтальных. Верхняя горизонтальная стойка крепится к столешнице, нижняя является опорой.

Рис.2. Чертеж стола с прямыми ножками.

Конструкция ножек может быть различной. Например, вместо опоры на нижнюю доску можно сделать, чтобы опора была на вертикальные стойки, а нижнюю доску можно сделать в качестве дополнительной для прочности.

Обратите внимание в данной конструкции соединение досок выполняется без дополнительных пазов. Это сильно упрощает сборку стола. Чтобы все элементы были хорошо закреплены необходимо все соединения проклеить столярным клеем. В этом случае доски можно соединять саморезами.

Рис.3. 3D вид стола.

Порядок сборки стола следующий:

• Собирают ножки. Для этого необходимо напилить согласно чертежу доски. Места соединения обработать клеем и стянуть саморезами или конфирмантом.
• На ровной площадке разложить доски для столешницы, разметить положение ножек и закрепить доски столешницы через верхнюю планку ножек.
• Установить горизонтальную стяжку между ножками.
• Выждать 2 – 3 часа пока клей высохнет и обработать стол от заусенцев и острых краев.
• Далее стол можно лакировать. Либо просто обработать антисептиком.

Стол с Х образными ножками

Стол с Х образными ножками по сути мало чем отличается от стола с прямыми ножками, просто имеет другую форму ножек. Однако изготовить без создания дополнительных пазов на ножках невозможно. Это несколько усложняет работу.

Рис.4. Стол с Х-образными ножками.

Ножки стола состоят из 3-х элементов. Две скрещивающихся опоры и вертикальная верхняя планка. Верхняя планка, как и в предыдущем случае необходима для крепления столешницы.

Рис. 5.

Чтобы соединить ножки в наклонных опорах необходимо сделать прорезь в пол доски.

Рис.6. Основные размеры стола.

Порядок сборки стола следующий:

• Нарезают доски необходимой длины.
• В ножках делают паз в пол доски. Паз можно сделать электролобзиком или фрезером.
• Собирают ножки. Соединения проклеивают. Части скрепляют саморезами.
• Раскладывают доски столешницы и крепят к ним собранные ножки.
• Устанавливают нижнюю доску стяжку.
• Обрабатывают стол от заусенцев и покрывают лаком.

Стол со скамейками

Стол со скамейками довольно часто устанавливают на веранды или под открытым небом. В отличие от описанных выше конструкций он не требует наличия дополнительных лавок или стульев, лавки входят в конструкцию стола.

Рис.7. Стол со скамейками.

Недостатком этого варианта стола на дачу является то, что конструкция получается довольно громоздкая, и убирать ее на зиму становится очень проблематично.

Рис.8. Стол со скамейками чертеж.

Особенностью конструкции стола в том, что лавочки закрепляются непосредственно на ножках стола. Поперечины, на которые крепятся скамьи одновременно являются стяжкой ножек, а скамьи играют роль продольной стяжки.

Рис.9. Стол со скамейками. Вид спереди.

Порядок сборки стола со скамейками следующий:

• Нарезают доски нужной длины.
• Собирают ножки и опору для настила скамейки. Места соединений проклеивают и стягивают саморезами.
• Размечают доски для столешницы и монтируют их к ножкам.
• Закрепляют скамейки.
• Обрабатывают пропиткой или антисептиком.

Примеры столов для дачи

Рис.10.

Рис.11.

Рис.12.

Рис. 13.

Рис.14.

Рис.15.

Рис.16.

Рис.17.

Рис.18.

Рис.19.

Рис.20.

Рис.21.

Рис.22.

Рис.23.

Рис.24.

Рис.25.

Рис.26.

Рис.27.

Рис.28.

Рис.29.

Рис.30.

Рис.31.

Рис. 32.

чертежи и схемы, инструкция по сборке

Довольно трудно бывает оборудовать максимально функционально пространство внутри небольшой квартиры, например, однушки или студии. Одно из лучших решений – обставить ее трансформирующейся мебелью, которая в сложенном состоянии будет экономить пространство, освобождая его для вашей жизнедеятельность.

Так, например, обычный обеденный стол с успехом может заменить стол-книжка. Своими руками чертежи и схемы его изготовления выполнить достаточно трудно, поэтому мы прилагаем их в данном материале, а также даем вам понятную и подробную инструкцию по самостоятельному сбору этого невероятно удобного предмета.

Стол книжка своими руками: чертежи и схемы

Содержание статьи

• Стол-книжка: общая информация
  • Недостатки столов-книжек
  • Достоинства столов-книжек
• Разновидности конструкций столов-книжек
• Инструкция: как сделать стол-книжку своими руками
  • Шаг № 1 – разработка чертежа
  • Шаг № 2 – сборка нужных материалов
  • Шаг № 3 – детальный расчет величины наших деталей
  • Шаг № 4 — сборка стола
• Подведем итоги
  • Видео – Стол-книжка своими руками
  • Видео — Стол-книжка: монтаж и сборка

Стол-книжка: общая информация

Столом-книжкой называется переносной стол, который может принимать полноразмерную величину традиционного стола в разобранном виде, и складываться до размеров маленькой тумбочки в собранном виде. Такой стол отлично подходит для того, чтобы установить его в квартирах:

• студиях, где одна комната вмещает в себе все нужные человеку функциональные зоны помещения;
• лофтах, где в принципе не подразумевается наличие перегородок;
• просто малого размера, где очень важно оборудовать пространство под свои нужды, при этом максимально его разгрузив, ведь жить «на складе» нравится не каждому.

Столы-книжки могут иметь скромные размеры даже в разложенном виде

В зависимости от того, какую именно конфигурацию имеет ваша комната, и, в частности тот ее закуток, где будет находиться обеденная или рабочая зона, для которой нужен стол (а может, сразу и то и то), столешница интересующего нас изделия может подбираться по форме, которая бывает:

• круглой;
• квадратной;
• закругленной и т.д.

Кроме того, стол может быть оборудован, традиционно, основным упором, а также ножками, выступающими на его раскладывающейся части.

На рынке представлено множество разновидностей столов-книжек, однако, как правило, они все очень похожи друг на друга, поэтому большого разнообразия ждать не стоит

Недостатки столов-книжек

Сегодня в мебельных магазинах производители представляют широчайший ассортимент различных столов-книжек, однако, спрос на них, несмотря на явную функциональность и удобство, а также внешний привлекательный вид, не вырастает, и тому есть множество причин. Рассмотрим их в нижеследующей таблице.

Таблица 1. Слабые стороны имеющихся в продаже столов-книжек

Слабая сторона	Описание
Качество	К сожалению, столы-книжки все реже и реже встречаются в качественном исполнении. Если раньше такой предмет мебели можно было купить без страха того, что он разрушится через несколько месяцев использования, то теперь при приобретении оного нужно принимать во внимание буквально все: материал корпуса; фурнитуру; покрытие материала; состояние различных креплений; общую конфигурацию конструкции и т.д.
Стоимость	Так получилось, что столы книжки были широко распространены во времена Советского союза. Как следствие, сегодня они совершенно не востребованы и не популярны, хоть и крайне удобны. Поэтому, на рынке данный предмет мебели представлен следующими экземплярами: высококачественными и красивыми, которых очень и очень мало; выглядящими максимум прилично, не очень крепкими и не очень качественными. Первую категорию столов неспособны купить примерно 90% граждан, проживающих в нашей стране, а вторую покупать подчас не хочется, так как при весьма посредственном качестве цена на изделие устанавливается высокая. Есть еще и третья категория таких столов, которые стоят действительно недорого, однако, на них страшно поставить даже чашку чая из-за боязни, что она упадет на пол и непременно разобьется.
Стандартизированность	Как мы уже говорили, по-настоящему необычно и красиво, а также качественно, выглядят и выполняются столики, которые стоят весьма дорого. Материалом корпуса таким изделиям служит, как правило, настоящее дерево. Однако, ввиду цены, купить их невероятно сложно. Поэтому все чаще на рынок попадают более дешевые изделия, которые все, как один, похожи друг на друга. Величина, форма, количество ножек и даже цвет – все сливается в ряде одинаковых столов-книжек, и в результате оказывается проще самостоятельно собрать такое изделие, да еще и дешевле.

Достоинства столов-книжек

Однако, у столов-книжек в целом, а не только произведенных промышленным путем, имеется, вопреки вышесказанному, и множество различных достоинств, о которых вам непременно стоит узнать. Давайте рассмотрим далее также и их.

Таблица 2. Достоинства и сильные стороны столов-книжек

Достоинство	Недостаток
Компактность	Собственно, именно благодаря данному качеству, наш стол-книжка стал сегодня героем статьи, так как он просто незаменим в маленьких пространствах. Существуют, конечно, другие варианты столов-трансформеров, но их сборка, как правило, отнимает куда больше времени и сил, а книжка складывается подчас за одно-два движения.
Мобильность	Столы-книжки, как правило, весят довольно мало, как следствие, они могут использовать не в одном помещении, а сразу в нескольких, если у вас возникнет такая необходимость.
Простота	Вычурных столов-книжек просто не бывает, а, как известно, сегодня в моде такие стили оформления интерьера, которые требуют максимально лаконичного укомплектования помещения.
Легкость изготовления	Стол-книжку действительно легко изготовить самостоятельно, возможно поэтому также производимый фирмами в промышленном масштабе китч остается невостребованным и продолжает стоять на прилавках магазинов.
Устойчивость	Несмотря на неординарную конструкцию, столы-книжки являются весьма устойчивыми. Так, на них можно разместить трапезу из нескольких блюд, компьютер, если вы создали не обеденное, а рабочее пространство, пеленальную зону для укутывания ребенка, не боясь, что отпрыск упадет с высоты.

Разновидности конструкций столов-книжек

Существует множество разновидностей конструкций столов-книжек, о которых нам с вами сегодня хотелось бы поговорить. Рассмотрим их.

Таблица 3. Виды конструкций столов-книжек

Конструкция	Описание
Стандартная	Стандартной конструкции стол-книжка представлен следующими составными частями: центральной или опорной частью; столешницей; ножками (одной или двумя). Так, когда такая книжка находится в собранном положении, ножки уходят в центральную часть и там остаются ждать своего часа. Когда вам понадобится разложить стол просто поднимите крышку, и поставьте ее на ножку.
Стол-книжка со складными стульями	Итак, вторая разновидность столов-книжек – столы, внутрь которых прячутся такие же складывающиеся стулья. Подобные предметы мебели продаются комплектами, и являются максимально удобным и эргономичным решением для квартир-студий. Конечно, на такое изделие уходит куда больше материалов и фурнитуры, поэтому оно будет стоить дороже, зато вместо одного стола вы сразу приобретете обеденный комплект.
Стол-книжка-трансформер	Итак, существует еще одна разновидность стола-книжки, которая называется трансформером. Хотя это довольно странно звучит, ведь книжка сама по себе также трансформер. Данный стол просто вмещает в себя еще дополнительные предметы интерьера, например, маленький комод или тумбочку, бар или иные какие-либо приспособления для хранения вещей, коими стол и будет являться в собранном состоянии.
Стол-книжка с пустым опорным элементом	Как правило, опорный элемент у столов-книжек также предназначен для хранения каких-либо вещей, однако, у некоторых моделей его намеренно могут не заполнять полками и даже вертикальными перегородками, дабы сохранить еще большее количество пространства. Поэтому, вы можете также сделать самостоятельно или приобрести в магазине столик, у которого посередине стоит своеобразная опора и больше ничего.

Как видите, вариантов столов-книжек действительно много. Однако, даже при таком разнообразии вы можете не выбрать ни одно из стоящих на витрине изделий для личного использования, по множеству причин, указанных нами в данной статье выше. Что ж, в данной ситуации вы можете найти только следующие выходы из ситуации:

• отказаться от покупки такого стола;
• заказать дорогое изделие с индивидуальными параметрами;
• сделать стол-книжку своими руками.

Стол-книжка — действительно удобное решение для дома

Вы вольны выбрать любой из представленных вариантов, но, на тот случай, если вы выберете сделать стол своими руками, мы прилагаем дальнейшую инструкцию.

Инструкция: как сделать стол-книжку своими руками

Выбирая материалы для изготовления интересующей нас инструкции, помните, что основные критерии, определяющие то, какими они буде – это, пожалуй:

• ваш изначальный капитал;
• и ваши строительные умения.

То, каким именно будут интересующие нас столики, которые вы изготовите самостоятельно, будет зависеть от того, какой у вас бюджет и каковы ваши личные предпочтения

Также стоит обдумать заранее форму будущего стола. Так, его столешница может быть:

• круглой;
• прямоугольной;
• квадратной;
• овальной и т. д.

Прежде чем столик сделать, нужно обдумать, каким он должен быть

Не забудьте озадачиться и ножками. Их можно оснастить колесиками, чтобы стол лучше раскладывался, однако, в этом случае надо позаботиться об особенной устойчивости механизма.

Величина стола – еще один момент, который придется тщательно продумать, так как вы можете изготавливать стол-книжку для обеда или работы на одного человека, а можете на целую семью, которая обожает проводить за едой свободное время, общаясь друг с другом. Если у вас есть маленький ребенок, то изделие нужно будет делать супер-устойчивое и не тяжелое, на случай, если малыш случайно неосторожно его заденет.

Можно сразу изготовить многофункциональный трансформер, который привлечет к себе большое внимание у гостей и членов семьи

Шаг № 1 – разработка чертежа

Сборка любого предмета мебели начинается с того, что вы разрабатываете его чертеж. Изначально это может быть даже не чертеж, а эскиз, то есть форма и внешний вид вашего будущего стола, воплощенные на бумаге или в компьютерном редакторе согласно параметрам, которые вы для него обозначили.

В самом начале необходимо разработать эскиз будущего изделия

После того, как отрисованный на экране или бумаге вариант достигнет желаемых параметров, нужно будет приступить к его детальной разборке, то есть, начертанию настоящего чертежа, на котором будут отображены основные детали и нужные размеры сооружаемой конструкции.

Вы можете составить собственный эскиз и выполнить по нему также собственный чертеж, однако, для ускорения работы мы предлагаем вам воспользоваться тем материалом, что мы представляем в данной статье, или, на крайний случай, выполнить собственные варианты работы по аналогии с ним.

Чертеж будущего стола с размерами, представленный в миллиметрах

Из данного чертежа вы можете увидеть, что стол, который мы будем изготавливать, имеет вполне стандартные параметры. А именно:

• высоту, равную 75 сантиметрам;
• ширину, равную 80 сантиметрам;
• длину столешницы в разложенном состоянии 145 сантиметров;
• общую длину в сложенном состоянии, равную 25 сантиметрам.

Обозначив основные размеры, перейдем к заготовке строительных элементов.

Шаг № 2 – сборка нужных материалов

Теперь необходимо перечислить, из каких именно деталей будет состоять наше изделие, чтобы вам было понятней. В принципе, тут все достаточно просто, стол мы составим из:

• столешницы, которая в целом составлена из трех сегментов;
• ножек раздвижного типа в количестве 4 штук;
• основного опорного элемента.

Теперь нам нужно заказать у мебельной компании детали стола с нужными нам параметрами

Конечно, все материалы вы можете выпилить сами, используя, например, плиты ЛДСП, так как они лучше всего подходят для этой работы. Но лучше всего, если у вас нету, например, пильной установки, произвести детальный расчет параметров каждой из них, и заказать данные детали в мебельной компании.

Конкретными расчетами мы займемся в следующем абзаце, а пока обратите внимание на таблицу, в которой мы укажем, какие именно детали фурнитуры нам понадобятся для сборки искомого стола.

Таблица 4. Какую фурнитуру нужно закупить для сборки стола

Деталь	Количество в штуках
Петли-бабочки	В количестве 16 штук
Прямоходные ролики	В количестве 8 штук
Саморезы	Нужны, чтобы крепить петли, а также ролики, лучше сразу купить набор в 100 штук (4 на 16)
Конфирмат	Потребуются также конфирматы с параметрами 75 на 5, нужно приобрести всего 45 штук.
Металлические уголки	Металлические уголки в количестве 4 штук нужны для того, чтобы присоединить столешницу к ножкам.
Регулируемые опоры	Регулируемые опоры также потребуются нам в количестве 4 штук.

Шаг № 3 – детальный расчет величины наших деталей

Итак, начнем, пожалуй, непосредственно со столешницы. Нужно понять, какие размеры у нее будут. Как вы помните, она состоит из трех отдельных сегментов, у каждого из которых будет свой размер. В принципе, тут все просто:

• две широкие детали будут иметь размер 80 на 60 сантиметров;
• тонкая, узкая часть нашей столешницы будет иметь размер 80 на 25 сантиметров.

Для начала рассчитаем параметры столешницы, по-отдельности определив величину ее широких или узких деталей

Теперь приступаем к расчёту величину основного опорного элемента, принимая во внимание также и то, что он оснащен раздвижными ножками.

Итак, взгляните на чертеж. Синим цветом выделены те цифры, которые обозначают:

• стойки, из которых состоят боковины общей опоры;
• ребра, придающие конструкции необходимую жесткость.

Чертеж, нужный для детализирования параметров наших мебельных элементов

Итак, определим для начала параметры стоек. Вспомним общую высоту нашего изделия. Она равна 75 сантиметров. Толщина же столешницы, которую мы изготавливаем, будет равна 1,6 сантиметрам, и опоры, которые впоследствии будут прикручиваться к нижней части стоек, будут иметь высоту, равную сантиметру. Как следствие, чтобы рассчитать высоту стоек, необходимо рассчитать следующее значение: 75 сантиметров – 1,6 сантиметра – 1 сантиметр. В результате у нас получится 72,4 сантиметра.

Ширина же рассматриваемой детали должна быть такой же величины, как и аналогичны параметр средней крышки стола, иначе вместо книжки получится конструкция, которая складываться вовсе не желает.

Получается, что параметры наших с вами стоек составят: 72,4 на 25 сантиметров, нужно таких стоек изготовить всего 2 штуки.

Теперь приступим к расчету ребер жесткости.

Итак, теперь нам нужно осуществить расчет параметров ребер жёсткости стола

Еще раз внимательно взгляните на наш чертеж. От стоек и от торцевой части столешницы нами будет произведен отступ, величина которого составит 3 сантиметра. Именно поэтому, длину наших ребер жесткости мы будем рассчитывать по следующей формуле: 80 сантиметров – 1,6 сантиметра – 1,6 сантиметра – 3 сантиметра – 3 сантиметра. В итоге получим величину, равную 70, 8 сантиметрам.

Ширина же интересующих нас деталей должна быть такой, чтобы выдвижные ножки могли вмешаться внутрь данного сегмента стола. Именно поэтому, с каждой стороны мы оставим под наши нужды примерно по 7 сантиметров, а сами ножки будут сделаны шириной в 6 сантиметров. Оставшийся сантиметр будет отдан под зазор, который, как известно, еще никому не помешал.

Ребра жесткости имеются у каждого стола, так как они нужны, чтобы придать ему устойчивость

Итак, получается, что ширина наших деталей составит 25 сантиметров – 7 сантиметров – 7 сантиметров = 11 сантиметров.

Ребра жесткости, с помощью которых мы соберем наш стол, составят 70, 8 сантиметров на 11 сантиметров. Их нам нужно будет изготовить целых три штуки.

Теперь обратим свое пристальное внимание на выдвижные опоры. Вот, каким будет их внешний вид.

Итак, полная высота одной ножки составляет 73,4 миллиметра, так как полная высота нашего изделия составляет, как мы помним, 75 миллиметров, а толщина крышки составляет 1, 6 сантиметра.

Из указанной высоты нам нужно будет вычесть также и параметры колес, которые мы будем прилаживать к ножкам. В результате у нас останется всего 67, 6 сантиметра. Этот показатель и будет высотой нашей конструкции из древесностружечной плиты.

Также нужно рассчитать величину вкладных стоек для данной конструкции. Для этого вычитаем из полученного выше показателя 1, 6 сантиметра * 2 и получаем 64, 4 сантиметра.

Итак, размер наших будущих стоек составить 64, 4 сантиметра на 6 сантиметров, и сделаем мы их в количестве 8 штук.

Выдвижные опоры для стола, чертеж

Теперь определим ширину ножек.

Внутри нашего стола расстояние между каждой изготавливаемой нами стойкой составит впоследствии 70,8 сантиметров. При этом нужно оставить некоторое расстояние для зазора под петлю, сложенную в закрытом состоянии. Это всего около 7 миллиметров, больше нам не нужно. При этом между самими стойками будет оставаться расстояние в полтора сантиметра.

Итак, производит расчет размера горизонтальной накладной планки, и получаем в конечном итоге 34 сантиметра. Ширина же при этом будет составлять 6 сантиметров. Планок такой величины нам нужно будет произвести 8 единиц.

Осталось произвести последние расчеты

Осталось понять только одно — какие размеры будут у ребра жесткости, которое впоследствии будет располагаться на ножке выдвижного типа. Тут все будет весьма просто. Нужно взять ширину, такую же, какую мы высчитали для оставшихся ребер жесткости, она, как вы помните, составляет целых 11 сантиметров. А вот длина данной детали будет высчитываться так: 34 сантиметра – 1,6 сантиметра*2 = 30,8 сантиметра.

Получается, параметр нашей детали составит 30,8 сантиметра на 11 сантиметров, и таких нам нужно будет четыре штуки.

Шаг № 4 — сборка стола

В первую очередь нужно соединить между собой ножки, прикрутить ролики, а затем и петли.

В самом начале собираем ножки и устанавливаем на них петли

Затем собираем опорный элемент нашего стола-книжки, и присоединяем к ней в нижней части опоры, о которых мы рассказывали в самом начале статьи. Совершенно не обязательно, чтобы опоры выглядели так же, как на картинке, можете приобрести какие-нибудь другие, главное, чтобы они были качественными.

Не забудьте о прилаживании опор, без них конструкция будет не столь устойчивой

Теперь наш стол нужно установить на крышку, затем свести столешницу, дополнив срединный элемент оставшимися деталями с обеих сторон, и четко посередине нашей конструкции следует приложить и затем закрутить петли. В таком же перевернутом состоянии наш стол нужно будет оснастить и ножками.

Приделываем петли четко на месте стыка присоединяемых деталейПродолжая удерживать стол в перевернутом положении, присоединяем ножки

В тех точках, в которых ножки будут доходить до своего самого крайнего расположения, будучи раскрытыми, нужно прикрутить специальные фиксаторы, которые не будут давать столу самостоятельно «ходить».

Эти элементы нужно, чтобы стол не передвигался самостоятельноСобранный стол-книжка

Подведем итоги

Стол-книжка – весьма удобное приспособление для дома, особенно для жилых помещений малого метража. Купить подходящий домой стол не так просто, но, поскольку конструкция данного предмета мебели весьма проста, вы можете сделать его своими руками. Закупите нужные материалы, сделайте расчеты и приступайте к работе.

Без обеденного стола не обходится ни одна квартира, и даже современные барные стойки не могут полностью заменить этот традиционный атрибут. Устанавливают его на кухнях или в столовых, размеры и материалы изготовления зависят от желаний и финансовых возможностей потребителей. Как изготовить обеденный стол своими руками? Читайте в специальной статье.

Видео – Стол-книжка своими руками

Видео — Стол-книжка: монтаж и сборка

чертежи, схема, фото инструкция с описанием

Приобретая загородный дом или дачу, каждый дачник планирует интерьер также тщательно, как и в своем доме. Как правило, мебель для дачи – это дорогое удовольствие, которое может позволить себе не каждый.

Одним из самых главных предметов мебели на даче является надежный стол, за которым сможет собраться вся ваша семья и друзья. Сделать стол на дачу своими руками можно быстро и не затрачивая много средств.

В зависимости от будущего предназначения дачного столика можно выбрать его форму и конструкцию. Самыми распространенными вариантами являются: раскладной столик, деревянный обеденный стол, и небольшой круглый столик, который отлично подойдет для обеда на природе. Фото столов для дачи представлены ниже.

Раскладной стол из подручных средств

Раскладной стол – это незаменимая вещь не только на приусадебном участке, но и в гараже или дачном домике. Он отлично впишется в любой интерьер и не займет много времени и сил на изготовление. Основными преимуществами такого стола являются его компактность и мобильность.

Его можно взять с собой на пикник на природу или поставить в саду, он не займет много места. Раскладной стол может быть различных форм и сложности конструкции.

Рассмотрим самый простой, но в то же время надежный вариант раскладного стола. Для изготовления понадобится несколько брусков, выпиленных на циркулярной пиле и столешница, в качестве которой можно использовать ящик, лист ДСП, древесный спил и др.

После обработки деталей конструкции лобзиком и шлифовальной машиной собираем стол, крепя ножки и подножные опоры между собой с помощью болта. Столешница к основанию будет крепиться саморезами по заранее нанесенной разметке. После сборки рекомендуется нанести защитный состав от сколов и загрязнений.

Садовый деревянный стол для большой семьи

Обеденный стол в саду – это обязательный атрибут любого загородного дома. Прямоугольный стол со скамейками считается классическим вариантом, он отлично вписывается в беседку или на веранду, не занимая много места.

Сделать деревянный стол не составит большого труда и начинающему мастеру, главное следовать инструкции и серьезно подойти к выбору материалов, из которых будет состоять каркас.

Основными составными компонентами будущего стола будут:

• несущий каркас
• подножная опора
• столешница

Чтобы будущее изделие получилось ровным и красивым нужно сделать предварительный чертеж, который позволит правильно подобрать материалы и заготовки. Лучше всего использовать пиломатериал из хвойных пород деревьев, так как такое дерево лучше всего поддается обработке и стоит относительно недорого.

Для деревянного стола понадобятся следующие заготовки:

• две верхние балки (38х90х978 мм) и одна (38х90х1473 мм)
• четыре ножки (38х90х695 мм)
• два раскоса (38х90х772 мм)
• семь заготовок для столешницы (38х90х2337 мм)
• продольная нижняя балка (38х90х1575 мм)
• шесть поддерживающих балок (19х64х432 мм)

Для начала нужно скрепить ножки и поперечные балки шурупами, а затем соединить ножки между собой нижней балкой и закрепить шурупами. Чтобы детали лучше крепились между собой дополнительно используйте клей.

В верхних поперечных балках каркаса сделайте отверстия и соедините их верхней продольной балкой.

Соединяем верхнюю и нижнюю продольную балку раскосами, обрезав их концы под 45 градусов. Таким образом у нас получился основной каркас сооружения.

Крепим заготовки для столешницы к поперечным верхним балкам. Любые образовавшиеся погрешности и неровности можно убрать с помощью шлифовальной машины на завершающем этапе сборки.

Так как наше изделие будет скорее всего находиться на улице и ему придется пережить и дождь, и зимнюю непогоду, то важным моментом будет покрытие защитным слоем готовый стол. В качестве защитного слоя можно использовать краску, лак и др.

Круглый стол для душевной компании

Круглый столик в вашем саду или дачном доме сделает обстановку более уютной, к тому же круглая столешница выглядит всегда изящно и стильно.

Изготовление круглого стола начинается с подбора материалов и выпиливания основных заготовок.

Заранее сделайте чертеж будущего изделия. Стол будет состоять из следующих элементов:

• основание
• стойки
• основание столешницы
•  сама столешница

Для сборки понадобятся следующие заготовки:

• три бруска для основания (1 шт — 50х100х1025 мм, 2 шт – 50х100х470 мм)
• четыре одинаковых бруска для стоек (100х100х600 мм)
• девять брусков для основания столешницы (1 шт – 50х100х825 мм, 2 шт — 50х100х525 мм, 4 шт — 25х100х475 мм, 2 шт – 25х100х600 мм)
• девять досок для столешницы (25х150х1950 мм).

Изначально следует собрать основание, скрепив между собой крестовину саморезами и клеем. Обработайте шлифовальной машиной образовавшиеся неровности.

Затем к основанию крепятся четыре основные стойки, которые будут ножками стола. Важно при креплении обратить внимание на строго вертикальное положение ножек, чтобы стол не получился кособоким.

Соедините между собой доски предназначенные для столешницы и с помощью лобзика срежьте края ровно по кругу. Заранее следует сделать разметку чтобы круг получился ровным.

Далее собирается основание, которое закрепит доски столешницы между собой и соединит ее с нижней частью стола. Обратите внимание, что от прочности крепления основания зависит то, насколько крепким получится ваш стол.

Для удобства по концам крестовины можно прикрепить небольшие брусочки, размером 25х100 мм, которые защитят основание от загрязнения и воды.

После окончания сборки проверьте чтобы шляпки саморезов были глубоко посажены и замажьте все отверстия шпатлевкой по дереву. Покрасьте получившийся столик краской для наружного применения.

Стол для дачи своими руками на фото является примером того, что вы можете получить в результате работы. Теперь вы знаете как украсить ваш приусадебный участок беседку или дачный домик, затратив при этом минимум средств и усилий. Ваша семья и друзья смогут оценить работу мастера, собравшись за чудесным дачным столиков дружной компанией.

Стол для дачи — фото лучших идей выполненных своими руками



Пошаговое руководство по выбору модели поворотного стола DETRON

• Шаг 1. Габариты детали и крепёжных приспособлений
• Шаг 2. Рабочая зона
• Шаг 3. Расположение двигателя
• Шаг 4. Инструментальные магазины
• Шаг 5. Пневматика, гидравлика, установка на уже имеющийся станок
• Размещение детали и учет рабочей зоны на конкретном примере

• Требования к подготовке фрезерного станка для установки поворотного стола

• Схема подключения поворотного стола и одноосевого контроллера
• Схема подключения узлов поворотного стола

Автор: Главный технолог ООО “Инкор” Ванюков Андрей Сергеевич

В статье 1 мы с Вами рассмотрели основные преимущества поворотных столов DETRON, сравнив это оборудование с аналогами и убедившись в его экономической выгодности. Данная статья в свою очередь пошагово разъясняет, как правильно выбрать поворотный стол DETRON и как подготовить фрезерный станок к его установке.

Шаг 1. Габариты детали и крепёжных приспособлений

Первое, на что нужно обратить внимание — это, конечно же, габариты детали. То есть нужно выбрать размер планшайбы поворотного стола таким образом, чтобы деталь полностью вписалась в размер планшайбы.

Нужно учесть размер крепёжных приспособлений. Это может быть 3-х кулачковый патрон (что часто применяется) или какая-то другая зажимная оснастка. Обращаем внимание на грузоподъемность.

То есть, поворотный стол должен выдержать деталь с учётом зажимного приспособления.

Шаг 2. Рабочая зона

Следующее — это рабочая зона самого станка. Поворотный стол с закрепленной на нем деталью и со всей крепежной оснасткой должен поместиться в рабочую зону. Тут важно расположение направляющих шпонок, по которым поворотный стол будет базироваться и Т-пазы на столе фрезерного станка. Рассмотрим, как именно выполняется закрепление в рабочей зоне: с помощью направляющей шпонки выполняется центрирование поворотного стола в Т-паз рабочего стола. Планками прижимается поворотный стол и затягивается болтами через Т-пазы к рабочему столу станка.

Расположение шпонки (сухаря) можно посмотреть на чертеже поворотного стола:

Болты с Т-шляпкой

Прижимные планки

Шаг 3. Расположение двигателя

Важно определить, относительно какого Т-паза будет закреплен поворотный стол.

И вот тут пришло время обратить внимание на расположение двигателя. Двигатель может быть расположен справа, слева или сзади относительно корпуса поворотного стола. Если вдруг установить стол так, что двигатель будет выступать за пределы стола станка, в этом случае смотрим на конфигурацию детали.

Размер А (длина: детали + поворотного стола + задней бабки + патрона) не должен превышать длину рабочего стола  станка.

Понимаем, какие ходы нужны. Например: вариант, когда нужно перемещение по оси Y и проверяем чтобы при этом перемещении не произошло столкновения узлов поворотного стола с узлами станка. А еще не забываем про заднюю бабку: если она требуется, то ее размер также нужно учесть в рабочей зоне.

Размер B должен располагаться по центру рабочего стола станка.

Размер D – должно оставаться расстояние от режущего инструмента до верха поворотного стола.

Размер С1 и С2 – не должно быть столкновений с кожухами станка.

Шаг 4. Инструментальные магазины

Дальше: инструментальный магазин. Самые распространенные — это барабанного и карусельного типа.

Если на станке магазин барабанного типа, то он меньше всего ограничивает рабочую зону и стол можно легко разместить на столе, так как магазин располагается за пределами рабочей зоны.

Если магазин карусельный, то он находится в рабочей зоне, обычно слева от колонны. Ось крепления инструмента параллельна оси шпинделя. Если стол окажется под магазином, тогда важно, чтобы он не помешал работе смены инструмента. Лучше в этом случае ставить стол справа. Тогда вроде бы с одной стороны проблем нет, но если появляется задняя бабка, она также может не позволить установить инструмент нужной длины.

Шаг 5. Пневматика, гидравлика, установка на уже имеющийся станок

Нужно обратить внимание на усилие зажима. Столы могут быть: пневматические или гидравлические. Гидравлика, конечно, держит сильнее. Пневматические столы рассчитаны на маленькие и средние габариты, гидравлические — на средние и крупные. При обработке конкретных деталей возникают определенные силы резания. В каталожных значениях в табличке с характеристиками каждого стола всегда есть параметр “усилие зажима”. Важно, чтобы усилие зажима выдерживало те усилия резания, которые будут возникать при обработке конкретной детали.

Если нужно установить поворотный стол на уже имеющийся станок, то станок должен иметь подготовку.

Последнее: если поворотный стол нужен для уже имеющегося оборудования, привод для поворотного стола должен быть совместим с той системой ЧПУ, которая есть.

Размещение детали и учет рабочей зоны на конкретном примере

Дано: станок фрезерный со столом 1000х500 мм.

Расстояние от стола до торца шпинделя: 600 мм — максимальное и 100 мм — минимальное. Ход по оси Z соответственно — 500 мм

Деталь — корпус, размером 100 мм (высота) и 38 мм (ширина).

Заготовка — вот такой прямоугольник:

Деталь достаточно сложная, имеет отверстия со всех сторон, причем отверстия глубокие, свыше 10 диаметров.

А на чертеже по разрезу ЕЕ видно, что отверстия — на всю глубину детали, то есть — 100 мм.

Но речь пойдет не про обработку этой детали, а про то, как она размещается на поворотном столе и как учесть размеры рабочей зоны. Поворотный стол имеет планшайбу 210 мм диаметром и высоту центра — 160 мм. Когда деталь крепится на поворотном столе, она поднимается над рабочим столом фрезерного станка. То есть, зона резания будет выше, чем если бы деталь просто стояла на столе станка.

Вспомним еще раз чертеж детали.

Обработка отверстий на всю глубину. В этом случае (да и в любом другом) важно учитывать величину вылета инструмента.

Здесь нужен вылет равный минимум высоте детали. А еще инструменту должно хватить места на выход из детали. В итоге получаем такую схему:

Деталь высотой 100 мм крепится на планшайбе 210 мм. Длина инструмента для сверления на всю глубину — 100 мм. Еще возьмем 100 мм на длину инструментальной оправки. (Не придирайтесь к цифрам, здесь все показано схематично, просто принцип подбора для того, чтобы было понятно, на что обратить внимание). Максимальное расстояние от стола до торца шпинделя — 600 мм. Эта деталь малюсенькая и в рабочей зоне полно места. С такой деталью в плане габаритов проблем не возникнет. Но ситуация может измениться, если взять деталь побольше.

Выбранная 4я ось позволяет провернуть деталь диаметром чуть меньше 320 мм, так как высота центра — 160 мм. На схеме — пунктирная окружность. То есть, если наша деталь по размерам вписывается в эту окружность, она может быть закреплена на планшайбе. Пусть это будет деталь высотой 300 мм. И тогда ,чтобы сверлить на всю глубину, нужен инструмент, длиной тоже 300 мм. 300+300 = уже 600, а у нас расстояние от стола до торца шпинделя всего 600. А еще и инструментальная оправка (это примерно 100 мм), а еще на выход инструмента около 10 мм. Значит 300+300+100+10, получаем 710. А у нас 600. Не влезло. В лучшем случае тут можно сверлить на глубину около 190 мм. На схеме как раз это видно, и это очень важный момент. Поэтому, если нужно обрабатывать деталь на поворотном столе, надо учитывать, что стол занимает место в рабочей зоне и деталь закрепляется на планшайбе выше, чем просто на столе станка. Надо учесть вылет инструмента с оправкой, место для выхода инструмента и сделать это так, чтобы вся конструкция вписалась в рабочую зону по высоте.

Требования к подготовке фрезерного станка для установки поворотного стола

Здесь в первую очередь важно отметить, что система ЧПУ станка должна обеспечивать возможность управления 4 координатой (подготовка 4 оси).

Кроме того, нужно внести в систему ЧПУ дополнительное программное обеспечение.

ПО, предназначенное для работы станка в комплексе с поворотным столом, обеспечивает:

• возможность одновременной обработки по осям X, Y, Z станка и 4 координатой

• редактирование программ управления поворотным столом на стойке ЧПУ

Также потребуется:

• Усилитель сигнала системы ЧПУ.

• Работа по прокладке кабельных трасс от стойки ЧПУ к месту установки поворотного стола.

• Наличие пневматической или гидравлической системы в станке.

• Наличие дополнительных кабельных соединений и их крепления, расположенных на наружной поверхности станка.

Схема подключения поворотного стола и одноосевого контроллера

• Применяется для станков без функции 4 оси, контроллер подаёт сигнал, позволяя выполнить позиционирование.
• Нет функции одновременной обработки по 4 – 5 осям
• Программы задаются напрямую через контроллер и позволяют считывать М – коды станка
• Совместим с любой системой ЧПУ

Схема подключения узлов поворотного стола

Соединительная плита

Соединительная плита применяется совместно с вращающейся задней бабкой и служит для установки различных специальных приспособлений для закрепления детали.

Угловой датчик (энкодер)

Энкодер – это датчик угла поворота, позволяющий повысить точность позиционирования. Исходя из требований к изготовлению деталей, необходимо выбрать соответствующий энкодер. Если точность не оговорена, то от энкодера можно отказаться.

Подготовка фрезерного станка для установки поворотного стола — работа, требующая довольно тщательного и скрупулезного подхода, учета технологических, механических  и физических факторов. Мы постарались как можно подробнее описать для Вас тонкости этой работы. Тем не менее, вся информация, предоставленная в статье представляет собой только часть огромного объема данных, которые анализируют и прорабатывают специалисты Инкор. В связи с этим, перед тем как принять окончательное решение по выбору поворотного стола DETRON, рекомендуем обратиться за индивидуальной консультацией.

Схема стола из дерева своими руками

• Главная
• Статьи
• Стол из дерева своими руками: чертежи и схемы сборки

На первый взгляд может показаться, что сделать обеденный стол из дерева своими руками довольно сложно, но то, что вы видите на фотографиях в интернете, сделано вовсе не профессионалами, а чем мы хуже? Так что стоит попробовать. Это очень надежная конструкция, сделанная из недорогого дерева и прослужит очень долго.











Преимущество самостоятельного изготовления стола из дерева

Приобрести готовый деревянный стол не составит труда, но самостоятельное изготовление обладает определенными достоинствами:

• снижение стоимости изделия;
• возможность самостоятельного выбора рабочего материала;
• прочность и долговечность: даже неопытный мастер постарается сделать конструкцию надежной.

Еще человек может самостоятельно выбрать дизайн изделия, размеры, которые будут соответствовать параметрам помещения. Стол из досок можно вписать в любой интерьер, так как он бывает различной формы и конструкции. Полученное изделие станет эксклюзивным, ведь всегда можно самостоятельно разработать для него уникальный проект.





Что нужно учитывать при изготовлении стола из дерева?









Размеры. При построении стоит придерживаться некоторых параметров. Высота должна быть 75 см, длина 120 см и ширина 70 см. Доски вначале строгают, затем обрезают. Они должны быть размером 40*140 мм.

Материалы. Нам понадобятся два бруса с диаметром сечения не более 40*60 мм и длиной 70 см. Кроме этого, могут пригодятся саморезы и 4 мебельных винта длиной 100 мм с сечением 8-10 мм.

Инструменты. Для работы необходимо приготовить ножовку, рубанок, стамеску, шлифовку, шуруповерт, сверла.

Сборка и крепление. Она собирается из 5 досок, которые крепятся саморезами к брусьям. Доски ровняются по краям.

Окрашивание. Краску можно использовать исходя из ее стойкости. Наиболее удобным вариантом окрашивания является морилка или лаковое покрытие. Такие средства не только сохранят естественный вид древесины, но и защитят от избыточной влажности.





Какую древесину выбрать?

Дерево – самый популярный материал, который используют для производства столов. Причина широкого распространения заключается в уникальных свойствах:

• простота обработки;
• стойкость к негативным внешним факторам;
• экологическая безопасность;
• многообразие методов обработки и декора;
• неповторимый природный рисунок.









Внешний вид готовой деревянной мебели зависит от разновидности используемого материала и типа его обработки. Для производства столика для дачи своими руками подходят самые разные породы дерева:

• Бук. Твердый материал, податливый и простой в обработке. Из недостатков стоит отметить склонность к гниению, деформации при усыхании.
• Сосна. Мягкая порода древесины, податливая и легкая, без труда пропитывается антисептическими средствами.
• Ель. Более сложная в обработке по сравнению с сосной. Из-за большого количества сучков текстура стола будет не слишком ровной.
• Береза. Надежная древесина, устойчива к образованию сколов, трещин. Если стол используется в условиях повышенной влажности, дерево склонно к гниению. Избежать негативных последствий можно при помощи пропитки специальными антисептиками.
• Ольха. Однородный эластичный материал характеризуется прочностью, легким весом. Благодаря высокой смолистости дерево устойчиво к влаге, практически не гниет.
• Дуб. Одна из самых прочных пород, отличается привлекательной благородной текстурой, поэтому часто используется в мебельном производстве.

Для создания столов из досок своими руками потребуется обрезной материал. Мебель из «горбылей» выглядит грубовато, гармонично впишется в интерьер частного дома, оформленного в охотничьем стиле. Для изготовления столешницы может использоваться срез ствола подходящего диаметра.





Стол с царговым поясом









Когда вы слышите слово «стол», разве вы не думаете о плоской панели на четырех ножках? Разве вы не думаете именно о таком столе? Да, эта конструкция – самая изначальная из изначальных. В простейшем варианте стол – типичной конструкции – состоит всего из трех видов деталей: ножки, царги и крышка (столешница). Ножки и царговый пояс образуют прочную, но тем не менее открытую опорную структуру. В структурном смысле многие столы являются столами с царговым поясом, хотя мы редко так их называем. Гораздо чаще их называют по функциональному назначению или месту их расположения: обеденный, кухонный, прикроватный, письменный стол.  Такой стол, как правило, можно встретить в кухне или столовой. Его массивность создает впечатление прочности. Хотя ножки достаточно массивны, точеный профиль зрительно уменьшает их массивность. Кроме того, при-личные размеры ножек делают их идеальными для прочных столярных соединений. Несмотря на простоту конструкции стола с царговым поясом, возможно множество его вариаций. Стол может быть круглым, квадратным, овальным, прямоугольным. Его ножки могут быть квадратными, точеными, сужающимися или резными. Даже царги могут влиять на вид стола.

Простой кухонный стол прямоугольной формы в стиле минимализма легко впишется в любое помещение.





Как собрать стол своими руками?









• Подобрать доски для столешницы. Идеальным вариантом станут шпунтованные с готовыми пазами и гребнями.
• Обработать их до идеальной гладкости при помощи рубанка или циркулярной пилы, наждачной бумаги или шлифмашины.
• Продольные стороны досок промазать ПВА или столярным клеем, крепко соединить в форме щита и зажать струбцинами. Через сутки струбцины снять.
• Вырезать длинные и короткие рамы для соединения ножек (царги).
• Изготовить простые ножки. Для этого понадобится деревянный брус, который необходимо ошкурить и отполировать. Можно приобрести и готовые резные или обычные
• Собрать с помощью пары коксов (дополнительного крепления в виде скрытых деревянных колышков), для которых нужно предварительно просверлить отверстия диаметром 7,5–8 мм, две части стола, состоящие из ножек и короткого соединения.
• В верхней части каждой ножки с обеих сторон просверлить отверстия для коксов на расстоянии 50 и 100 мм от верхнего края и сделать разметку под царги, соблюдая центровку и начиная от края прилегания столешницы. В отверстия добавить небольшое количество ПВА и вставить коксы до половины.
• Получившиеся конструкции соединить с помощью длинных царг.
• Сформировать каркас стола.
• Сделать соединительные планки из бруса («косынки») с сечением 40×40 мм, чтобы каркас стал более устойчивым. Для более плотного прилегания к царгам бруски с размером 200×40×40 или 200×50×50 мм обрезать с двух сторон под углом 45 градусов.
• Соединительные бруски или «косынки» прикрепить к раме стола саморезами, вкручивающимися изнутри под острым углом по отношению к доске.
• Прикрепить столешницу, задекорировать всю конструкцию по своему вкусу/





Введение в схему и ее реализацию

Введение в схему и ее реализацию — Содержание

• Обзор
  • Схема: небольшой, но мощный язык
  • Для кого эта книга?
  • Почему Схема?
  • Зачем планировать сейчас?
  • Чем эта книга не является
  • Структура этой книги
• Введение
  • Что такое схема? (Красавчик А)
  • Основные характеристики схемы
    • Код состоит из выражений
      • Префиксные выражения в скобках
      • Выражения возвращают значения, но могут иметь побочные эффекты
      • Определение переменных и процедур
      • Большинство операторов являются процедурами
      • Определения и назначения
      • Специальные формы
      • Структуры управления являются выражениями
    • Логические значения #t и #f
    • Некоторые другие конструкции потока управления: cond , и , и или
      • условие
      • и и или
    • Комментарии (Hunk C)
    • Примечание о скобках и отступах
      • Позвольте вашему редактору помочь вам
      • Отступы вызовов процедур и простых управляющих конструкций
      • Отступ условие
      • Определение процедуры отступа
    • Все значения являются указателями на объекты
      • Все значения являются указателями
      • Большинство реализаций оптимизируют многие указатели
      • Объекты в куче
    • Схема автоматически освобождает память
    • Объекты имеют типы, а переменные — нет
      • Динамическая типизация
    • Пустой список (Hunk E)
  • Пары и списки
    • cdr- связанных списков
    • Списки и цитаты
    • Где пустой список получил свое название
    • Некоторые удобные процедуры, работающие со списками
    • длина
      • список
      • добавить
      • реверс
      • член
  • Рекурсия по спискам и другим структурам данных
    • длина
    • Копирование списков
    • добавить и наоборот
      • добавить
      • реверс
  • Тип и предикаты равенства (Hunk G)
    • Предикаты типов
    • Предикаты равенства
    • Выбор предикатов равенства (Hunk I)
  • Цитаты и литералы
    • Простые литералы и самооценка
  • Локальные переменные и лексическая область видимости
    • пусть
      • Отступ let Выражения
    • Лексическая область
      • Среды привязки и контуры привязки
      • Схемы структуры блока для пусть с
    • лет*
  • Процедуры (Hunk K)
    • Процедуры первого класса
    • Процедуры высшего порядка
    • Анонимные процедуры и лямбда
    • лямбда и лексическая область видимости (Hunk M)
    • Местные определения
    • Рекурсивные локальные процедуры и letrec
    • Несколько определяют как letrec
    • Variable Arity: процедуры, которые принимают переменное количество аргументов
    • применить
  • Снова связывание переменных
    • Идентификаторы и переменные
    • Переменные, привязки и значения
  • Хвостовая рекурсия (Hunk O)
  • Макросы
  • Продолжение
  • Итерационные конструкции
  • Обсуждение и обзор
• Использование схемы (учебник)
  • Интерактивная среда программирования (фрагмент B)
    • Схема запуска
    • Совершение ошибок и восстановление после них
    • Возвраты и скобки
    • Схема прерывания
    • Схема выхода (выход)
    • Пробуем больше выражений
    • Булевы и условные операторы
    • Секвенирование
    • Другие структуры управления потоками
      • Использование при условии
      • Использование и и или
    • Изготовление некоторых объектов (Ханк D)
    • Списки (Hunk F)
  • Использование предикатов (Hunk H)
    • Использование предикатов типов
    • Использование предикатов равенства
  • Локальные переменные, let и лексическая область видимости (Hunk J)
  • Использование процедур первого класса, высшего порядка и анонимных процедур (Hunk L)
    • Первоклассные процедуры
    • Использование и написание процедур высшего порядка
  • Интерактивное изменение программы (Hunk N)
    • Замена значений процедуры
    • Загрузка кода из файла
    • Загрузка и запуск целых программ
  • Некоторые другие полезные типы данных
    • Струны
    • Символы
      • Примечание об идентификаторах
    • Снова список
      • Неоднородные списки
      • Операции над списками
  • Примеры базового программирования (Hunk P)
    • Процедура сигнализации об ошибке
    • карта и для каждого
      • карта
      • для каждого
    • член и помощник и друзья
      • элемент , память и память
      • доп. , доп. и доп.
  • Процедурная абстракция
    • Процедурная специализация
    • Состав процедуры
    • Карри
  • Обсуждение и обзор
• Написание переводчика
  • Интерпретация и компиляция
  • Реализация простого интерпретатора
    • Цикл чтения-оценки-печати
    • Читатель
      • Внедрение чтение
      • Реализация процедуры чтения
      • Комментарии к считывателю
    • Рекурсивная оценка
    • Замечание по Snarfing и Bootstrapping
      • Снарфинг
      • Начальная загрузка и кросс-компиляция
    • Улучшение простого интерпретатора
      • Реализация привязок переменных верхнего уровня
      • Запуск улучшенного интерпретатора
  • Обсуждение и обзор
• Окружающая среда и процедуры
  • Понимание пусть и лямбда
    • пусть
    • лямбда
      • Процедуры замыкания
  • Лямбда дешевая, а замыкания быстрые
  • Интерпретатор с пусть и лямбда
    • Вложенные среды и рекурсивная оценка
    • Интегрированная расширяемая обработка специальных форм
    • Устный перевод пусть
    • Ссылки на переменные и набор!
    • Интерпретация лямбда и вызов процедур
      • Взаимная рекурсия между Eval и Apply
  • Варианты let : letrec и let*
    • Понимание letrec
      • Использование letrec и lambda для реализации модулей
    • лет*
  • Итерационные конструкции
    • Именный пусть
  • Программирование с использованием процедур и сред
  • Упражнения
• Рекурсия в схеме
  • Подзадачи и редукции (не хвостовые и хвостовые вызовы)
  • Цепь продолжения
  • Использование хвостовой рекурсии
    • Передача промежуточных значений в качестве аргументов
      • Суммирование списка
      • Реализация length хвост-рекурсивно
    • уменьшить
  • Итерация как рекурсия
    • названный пусть
    • до
• Квазикотировки и макросы
  • квазицитата
    • соединение без кавычек
  • Определение новых специальных форм
    • Макросы и процедуры
  • Реализация дополнительных специальных форм схемы
    • пусть
    • лет*
    • условие
    • Обсуждение
  • Макросы в стиле Lisp
    • Сверхпростые макросы Lispish
      • Улучшенные макросы в стиле Lisp
      • Проблемы с макросами в стиле Lisp
      • Уродливые хаки вокруг конфликтов имен
  • Реализация простых макросов и квазицитат
    • Реализация простых макросов
    • Реализация квазикавычек и без кавычек
      • Преобразование обратных котировок в квазикотировки
      • квазицитата
      • определить-переписать
      • макрос определения
  • Процедурные макросы и макросы, заполняющие шаблон
  • Примеры программирования с использованием макросов
• Записи и ориентация объекта
  • Записи (структуры)
    • Использование процедурной абстракции для реализации абстракции данных
    • Автоматизация построения абстрактных типов данных с помощью макросов
  • Простое использование объектов ООП
    • Позднее связывание
    • Определения классов и спецификации слотов
    • Общие процедуры и методы
  • Общие процедуры и классы являются первоклассными
  • Внедрение простой системы объектов
    • Реализация определения класса
      • класс <<класс>>
    • Реализация определение универсального
    • Реализация определения метода
      • Установка методов доступа
      • Варианты ключевых слов
    • Наследство
    • Переопределение и уточнение унаследованных методов
    • Позднее связывание и наследование
    • Реализация объектной системы с наследованием
    • Интерфейсы и наследование
  • Более продвинутая система объектов и реализация
    • Языковые особенности
      • Чистота
      • Инкапсуляция
      • Множественная диспетчеризация
      • Множественное наследование
      • Явное подтипирование
      • Контроль над компиляцией
      • Протокол метаобъекта
    • Усовершенствования реализации
      • Факторизация работы во время компиляции
      • Поддержка изменений во время выполнения
      • Более быстрая динамическая диспетчеризация
      • Компиляция средств доступа к слотам и встроенных методов
      • Использование информации о типе
      • Передовые методы компиляции
  • Некоторые недостатки стандартной схемы реализации объектной системы
    • Невозможность определения непересекающихся типов
    • Отсутствие типов объектов для предопределенных типов
    • Отсутствие слабых таблиц и расширяемых типов закрытия.
    • Стандартные макросы ограничены
    • Не указано время обработки макроса
    • Отсутствие объявлений типа
    • Отсутствие привязки Стандарта ? процедура
• Другие полезные функции
  • Особые формы
  • Средства ввода-вывода
    • чтение и запись
    • дисплей
    • Порты
    • с-вводом- \dots{} Формы
  • Полезные типы и связанные процедуры
    • Числовые типы
      • Числа с плавающей запятой
      • Целые числа произвольной точности
      • Коэффициенты
      • Приведение и точность
    • Векторы
    • Строки и символы
• вызов с текущим продолжением
  • Внедрение улучшенного цикла чтения-оценки-печати
  • Осуществление ловли и броска
  • Реализация поиска с возвратом
  • Реализация сопрограмм
  • Внедрение совместной многозадачности
  • Предупреждения о вызове с текущим продолжением
• Простой компилятор схем
  • Что такое компилятор?
    • Кто такой переводчик?
    • Итак, что такое компилятор?
  • Что генерирует компилятор?
  • Базовая структура компилятора
  • Представление данных, соглашение о вызовах и т. д.
    • Регистры
    • Оценочный стек (сокращенно Eval Stack)
    • Цепь продолжения
    • Окружающая среда
    • Закрытие Представление и вызов
  • Продолжение
    • Применение процедуры не сохраняет состояние вызывающего объекта
    • Продолжение Сохранение
    • Пример
    • Создание уникальных меток
  • Подробнее о представлениях сред
  • Компиляция кода для литералов
  • Компиляция кода для ссылок на переменные верхнего уровня
  • Предварительное вычисление поиска локальных переменных с использованием лексической области видимости
    • Лексическая адресация и среды времени компиляции
    • Подробный пример
  • Сохранение хвостовой рекурсии с использованием продолжений во время компиляции
    • Когда следует сохранять продолжения?
      • Составление отчетов
  • Компиляция выражений верхнего уровня
  • Компиляция лямбда Выражения внутри процедур
  • Компиляция определений верхнего уровня
  • Взаимодействие с системой выполнения
    • Вывоз мусора
      • Безопасные точки
      • GC в любое время
    • Прерывания
  • Расширенные методы компиляции и системы выполнения
    • Встраивание небольших процедур
    • Объявления типов и анализ типов
    • Использование дополнительных аппаратных регистров
    • Анализ закрытия
    • Регистр размещения переменных цикла для циклов
    • Обычные оптимизации
    • Кэши стека
• Индекс концепции

---

Этот документ был создан 23 января 1997 г. с использованием texi2html версия переводчика 1.45.

Алфавитная таблица примитивов схемы

	Первый аргумент меньше или равен второму?
=	Два числа равны? (Например, равно? , но работает только для чисел).
>	Первый аргумент больше второго?
>=	Первый аргумент больше или равен второму?
абс	Возвращает абсолютное значение аргумента.
аккумулировать	Применить функцию объединения ко всем элементам (глянь сюда).
align	Возвращает строку с интервалом заданной ширины (см. здесь).
и	(Особая форма) Все ли аргументы являются истинными значениями (т. е. не #f )?
появления	Возвращает количество раз, когда первый аргумент встречается во втором.
append	Возвращает список, содержащий элементы списков аргументов.
применить	Применить функцию к аргументам в списке.
доц.	Возврат соответствующего ключа записи списка ассоциаций.
раньше?	Первый аргумент идет в алфавитном порядке перед вторым?
начало	(Особая форма) Выполнить последовательность инструкции (см. здесь).
bf	Сокращение для бутпервый .
бл	Аббревиатура бутласт .
логический?	Возвращает true, если аргумент равен #t или #f .
butfirst	Возвращает все, кроме первой буквы слова или слова предложения.
butlast	Возвращает все, кроме последней буквы слова или слова предложения.
c...r	Комбинации автомобиля и cdr (см. здесь).
автомобиль	Возвращает первый элемент списка.
cdr	Возвращает все элементы списка, кроме первого.
потолок	Округлите число до ближайшего целого числа.
дочерние элементы	Возвращает список дочерних элементов узла дерева.
close-all-ports	Закрыть все открытые входные и выходные порты.
close-input-port	Закрыть входной порт.
close-output-port	Закрыть выходной порт.
cond	(Особая форма) Выберите один из нескольких вариантов (глянь сюда).
минусы	Добавление элемента в начало списка.
cos	Возвращает косинус числа (из тригонометрии).
count	Возвращает количество букв в слове или количество слов в предложении.
датум	Возвращает датум узла дерева.
определить	(Специальная форма) Создать глобальное имя (для процедуры или другого значения).
display	Распечатать аргумент без начала новой строки.
пусто?	Является ли аргумент пустым, то есть пустым словом "" или пустым предложением () ?
объект?	Является ли аргумент объектом конца файла?
равны?	Являются ли два аргумента одним и тем же?
ошибка	Распечатайте сообщение об ошибке и вернитесь к приглашению схемы.
четный?	Является ли аргумент четным целым числом?
каждые	Применение функции к каждому элементу слова или предложение (см. здесь).
expt	Возведите первый аргумент во вторую степень.
фильтр	Выберите подмножество списка (см. здесь).
first	Возвращает первую букву слова или первое слово предложения.
этаж	Округлите число в меньшую сторону до ближайшего целого числа.
для каждого	Выполнение вычисления для каждого элемента списка.
if	(Особая форма) Выберите один из двух вариантов (см. здесь).
целое?	Является ли аргумент целым числом?
item	Возвращает $n$-ю букву слова или $n$-е слово предложения.
сохранить	Выберите подмножество слова или предложения (см. здесь).
lambda	(Особая форма) Создайте новую процедуру (см. главу \lambchop).
last	Возвращает последнюю букву слова или последнее слово предложения.
длина	Возвращает количество элементов в списке.
лет	(Особая форма) Дайте временные имена значениям (см. здесь).
list	Возвращает список, содержащий аргументы.
list->vector	Возвращает вектор с теми же элементами, что и список.
ссылка-список	Выбор элемента из списка (считая с нуля).
список?	Является ли аргумент списком?
загрузка	Чтение файла программы в схему.
log	Возвращает логарифм числа.
make-node	Создать новый узел дерева.
make-vector	Создать новый вектор заданной длины.
map	Применение функции к каждому элементу списка (см. здесь).
max	Возвращает наибольший из аргументов.
member	Возвращает подмножество списка, начиная с выбранного элемента, или #f .
член?	Является ли первый аргумент элементом второй? (глянь сюда).
min	Возвращает наименьший из аргументов.
новая строка	Перейти на новую линию печати.
не	Вернуть #t , если аргумент равен #f ; вернуть #f в противном случае.
ноль?	Является ли аргумент пустым списком?
номер?	Является ли аргумент числом?
нечетное?	Является ли аргумент нечетным целым числом?
открытый входной файл	Открыть файл для чтения, вернуть порт.
open-output-file	Открыть файл для записи, вернуть порт.
или	(особая форма) Является ли какой-либо из аргументов истинным значением (т. е. не #f )?
процедура?	Является ли аргумент процедурой?
цитата	(особая форма) Возвращает аргумент без оценки (глянь сюда).
частное	Разделить числа, но округлить до целого числа.
random	Возвращает случайное число ≥ 0 и меньше аргумента.
чтение	Чтение выражения с клавиатуры (или файла).
read-line	Читать строку с клавиатуры (или файла), возвращая предложение.
строка чтения	Прочитать строку с клавиатуры (или файла), возвращая строку.
уменьшить	Применить функцию объединения ко всем элементам список (см. здесь).
остаток	Возвращает остаток от деления первого числа на второе.
повторяется	Вернуть функцию, описанную f ( f (⋅⋅⋅( f ( x )))) (см. здесь).
округлить	Округлить число до ближайшего целого числа.
se	Сокращение для предложения .
предложение	Соедините аргументы в одно большое предложение.
предложение?	Является ли аргумент предложением?
show	Распечатать аргумент и начать новую строку.
show-line	Показать предложение-аргумент без круглых скобок.
sin	Возвращает синус числа (из тригонометрии).
sqrt	Возвращает квадратный корень из числа.
квадрат	Не примитив! (определить (квадрат x) (* x x))
след	Отчет обо всех будущих вызовах процедуры.
untrace	Отменить эффект trace .
вектор	Создайте вектор с аргументами в качестве элементов.
vector->list	Возвращает список с теми же элементами, что и вектор.
длина вектора	Возвращает количество элементов в векторе.
vector-ref	Возвращает элемент вектора (считая с нуля).
набор векторов!	Заменить элемент в векторе.
вектор?	Является ли аргумент вектором?
гласная?	Не примитив! (определить (гласная? х) (член? х'(а е и о ю)))
слово	Объединяет слова в одно большое слово.
слово?	Является ли аргумент словом? (Примечание: цифры — это слова.)
write	Вывести аргумент в машиночитаемой форме (см. здесь).

Функции совместимости

Функции совместимости

В этой главе описываются несколько элементов, которые включены в текущий версии Chez Scheme в первую очередь для совместимости со старыми версии системы.

Раздел 16.1 описывает интерфейс хеш-таблицы. который с тех пор был заменен интерфейсом хеш-таблицы R6RS. Раздел 16.2 описывает макросы расширения синтаксиса. Эти функции напрямую поддерживаются текущими версиями Chez Scheme , но поддержка может быть прекращена в будущих версиях. Новые программы должны использовать стандартные механизмы, описанные в в The Scheme Programming Language, 4-е издание  [11] вместо.

Раздел 16.3 описывает механизм определения записиподобные структуры в виде векторов вместо новых уникальных типов. Новые программы должны использовать запись определения, которая описана вместо этого в разделе 7.13.

Раздел 16.4 описывает файл совместимости, распространяемый с Chez Scheme , содержащая определения для форм и процедур. больше не поддерживается напрямую Chez Scheme .

Раздел 16.1. Хэш-таблицы

Процедуры хеш-таблицы здесь заменены новыми процедурами хэш-таблицы. перечислены в Разделе 7.12.

процедура : (составить хэш-таблицу)
процедура : (создать хеш-таблицу слабая? )
возвращает: новая хэш-таблица
библиотек: (чезсхема)

Если слабый? предоставляется и не является ложным, хэш table является слабой хэш-таблицей, что означает, что она не защищает ключи от сборщика мусора. Ключи, восстановленные сборщиком мусора, удаляются из таблицы, и связанные с ними значения удаляются в следующий раз, когда таблица модифицируется, если не раньше.

процедура : (хеш-таблица? obj )
возвращает: #t, если obj является хеш-таблицей, иначе #f
библиотек: (чезсхема)

процедура : (put-hash-table! ht k v )
возвращает: не указано
библиотек: (чезсхема)

ht должна быть хеш-таблицей. k и v могут быть любыми значениями схемы.

поставить-хеш-таблицу! связывает значение v с ключом к в хт .

процедура : (get-hash-table ht k d )
возвращает: см. ниже
библиотек: (чезсхема)

get-hash-table возвращает значение связанный с k в ht . Если значение не связано с k в ht , get-hash-table возвращает d .

Основные сравнения выполнены с экв. .

Поскольку объекты могут быть перемещены сборщиком мусора, get-hash-table может потребоваться перефразировать некоторые объекты и, следовательно, вызвать побочные эффекты в хеш-таблица. Таким образом, небезопасно выполнять одновременный доступ к одной и той же хеш-таблице. из нескольких потоков с помощью get-hash-table.

процедура : (удалить хэш-таблицу! ht k )
возвращает: не указано
библиотек: (чезсхема)

удалить хеш-таблицу! отбрасывает любые ассоциации на к из хт .

процедура : (карта хеш-таблицы ht p )
возвращает: см. ниже
библиотек: (чезсхема)

hash-table-map применяет p к каждому ключу, ассоциации значений in ht в произвольном порядке и возвращает список результирующих значения, опять же в произвольном порядке. p должен принимать два аргумента, ключ и значение.

процедура : (хеш-таблица для каждого ht p )
возвращает: не указано
библиотек: (чезсхема)

хэш-таблица для каждого применяется p к каждому ключу, значение объединение в ht , в произвольном порядке. В отличие от hash-table-map, он не создает список значений; вместо этого его значение не указано. p должен принимать два аргумента, ключ и значение.

Раздел 16.2. Макросы расширения синтаксиса

В этом разделе описывается расширенный синтаксис, мощный, но простой в использовании инструмент. средство синтаксического расширения на основе сопоставление с образцом [26]. Синтаксические преобразования, написанные с использованием extension-синтаксис похож на написанный с использованием определить-синтаксис с помощью синтаксического регистра, за исключением того, что преобразования, произведенные с помощью extend-syntax, не уважать лексическую область видимости.

Обычно невозможно смешивать синтаксические абстракции, написанные с использованием синтаксический регистр с теми, которые написаны с использованием расширенного синтаксиса плавно; обычно предпочтительнее использовать один или другой везде, где возможный. Поддержка расширения синтаксиса в расширителе синтаксиса регистра предоставляется только как помощь при переходе на синтаксический регистр.

синтаксис : (extend-syntax ( имя   ключ  …) ( pat   крыло   шаблон ) …)
возвращает: не указано
библиотек: (чезсхема)

Идентификатор имя — это имя или ключевое слово синтаксиса для синтаксическое расширение должно быть определено. Когда системный расширитель обрабатывает любое выражение списка, машина которого имя , процедура синтаксического преобразования, сгенерированная Расширение синтаксиса вызывается для этого выражения. Остальные идентификаторы ключ  . .. являются дополнительными ключевыми словами к быть распознан во входных выражениях во время раскрытия (например, еще в условии или случае).

Каждое предложение после списка ключей состоит из шаблона pat , опционально крыло , и шаблон . Дополнительное крыло чаще всего отсутствует. pat определяет синтаксис, который должен иметь входное выражение. для пункта, который будет выбран. Идентификаторы в шаблоне, не являющиеся ключевыми словами ( переменных шаблона ) привязаны к соответствующим частям входного выражения. Если присутствует, крыло является выражением схемы, которое указывает дополнительные ограничения на входное выражение (доступ через переменные шаблона), которые должны быть удовлетворены, чтобы предложение быть выбранным. Шаблон определяет форму вывода, обычно в термины переменных шаблона.

Во время расширения процедура преобразования extend-syntax генерирует попытки сопоставить входное выражение с каждым узор в том порядке, в котором даны предложения. Если входное выражение соответствует шаблону, переменные шаблона связаны с соответствующими частями входного выражения и Крыло для пункта, если таковое имеется, оценивается. Если крыло возвращает истинное значение, данное расширение выполняется. Если ввод не соответствует шаблону или если крыло возвращает ложное значение, процедура преобразования пробует следующее предложение. Исключение возникает с типом условия &assertion, если не может быть выбрано ни одно предложение.

Внутри узора, многоточие (…) может быть используется для указания нуля или более вхождений предыдущего фрагмента шаблона или прототипа. Точно так же многоточия могут использоваться в выходных данных для указания конструкции. ноль или более прототипов расширения. В этом случае прототип расширения должен содержать часть входного шаблона. прототип. Использование узоров, шаблонов, эллипсов внутри узоров и шаблонов, и крылья проиллюстрированы в следующей последовательности примеров.

В первом примере, определяющем rec, используется одно ключевое слово, одно пункт без крыла, и без эллипсов.

(extend-syntax (rec)
  [(rec id val)
   (let ([id #f])
     (set! id val)
     id)])

Второй пример, определяющий, когда, показывает использование эллипсов.

(extend-syntax (когда)
  [(когда test exp1 exp2 …)
   (if test (begin exp1 exp2 …) #f)])

В следующем примере показано определение позволять. Определение let показывает использование нескольких эллипсов, используя один для пар идентификатор/значение и один для выражений в теле. Это также показывает, что прототип не обязательно должен быть единственным идентификатором, и что части прототипа могут быть отделены друг от друга в шаблоне.

(extend-syntax (let)
  [(let ([x e] …) b1 b2 …)
   ((лямбда (x …) b1 b2 …) e …)] )

Следующий пример показывает let*, синтаксис которого такой же, как и для let, но который определяется рекурсивно в терминах let с два предложения (одно для базового случая, одно для шага рекурсии), поскольку он должен создавать вложенную структуру.

(extend-syntax (let*)
  [(let* () b1 b2 …)
   (let () b1 b2 …)]
  [(let* ([x e] more …) b1 b2 …)
   (let ([x e]) (let* (more …) b1 b2 …))])

Первая пара шаблон/шаблон соответствует любому выражению let* без пары идентификатор/значение и сопоставляет их с эквивалентным выражением начала. Это базовый случай. Вторая пара шаблон/шаблон соответствует любому выражению let* с одним или более пар идентификатор/значение и преобразует их в выражение let связывание первой пары, тело которой представляет собой выражение let*, связывающее остальные пары. Это шаг рекурсии, который в конечном итоге приведет нас к базовому случаю. потому что мы удаляем одну пару идентификатор/значение на каждом шаге. Обратите внимание, что второй шаблон больше использует переменную шаблона для вторая и последующие пары идентификатор/значение; это делает шаблон и шаблон менее загроможден и дает понять, что только первая пара идентификатор/значение решается явно.

Определение для и требует трех предложений. Первый пункт необходимо признать (и), а второй два определяют все остальные и рекурсивно формируются.

(extend-syntax (и)
  [(и) #t]
  [(и x) x]
  [(и x y …) (если x (и y …) #f)])

Определение cond требует четырех предложений. Как и в случае с let*, cond необходимо описывать рекурсивно, отчасти потому, что он производит вложенные выражения if, и отчасти потому, что один прототипа с многоточием было бы недостаточно, чтобы описать все возможные условные оговорки. Определение cond также требует, чтобы мы указывали else как ключевое слово, в дополнение к конд. Вот определение:

(extend-syntax (cond else)
  [(cond) #f]
 [(cond (else e1 e2 …))
   (begin e1 e2 …)]
  [(cond (test) more . ..)
   (или test (cond more …))]
  [(cond (test e1 e2 …) more …)
   (if test
       (begin e1 e2 …)
       (cond more …)))])

Два предложения являются базовыми случаями, а два — шагами рекурсии. Первый базовый случай — пустой cond. Значение cond в этом случае не указано, поэтому выбор #f несколько произвольно. Второй базовый случай — это условие, содержащее только предложение else; это преобразуется в эквивалентное выражение начала. Два шага рекурсии отличаются количеством выражений в условном выражении. пункт. Значение cond, когда первое истинное предложение содержит только тест выражение является значением теста. Это аналогично тому, что или делает, поэтому мы расширяем предложение cond в выражение или. С другой стороны, когда за проверочным выражением следуют выражения, возвращается значение последнего выражения, поэтому мы используем if и начинать.

Чтобы быть абсолютно правильным в отношении синтаксиса let, мы на самом деле должен требовать, чтобы связанные идентификаторы во входных данных были символами. Если бы мы набрали что-то вроде (let ([3 x]) x), мы бы не получили ошибка от let, потому что он не проверяет, чтобы убедиться, что объекты в позициях идентификатора являются символами. Вместо этого лямбда может пожаловаться, или, возможно, системный оценщик долгое время после завершения расширения. Вот где крылья полезны.

(extend-syntax (let)
  [(let ([x e] …) b1 b2 …)
   (andmap symbol? (x …))
   ((лямбда (x …) b1 b2 …) e …)])

Икарта символа? над ‘(x …) гарантирует, что каждый связанный идентификатор является символом. Крыло — это просто выражение Scheme. В этом выражении любой объект в кавычках сначала раскрывается тем же самым правила в качестве шаблонной части пункта. В этом случае ‘(x …) расширяется до списка идентификаторов из пары идентификатор/значение.

extension-syntax обычно обрабатывает все, что вам нужно, но некоторые определения синтаксических расширений требуют возможности включения результат вычисления произвольного выражения Scheme. Эта способность обеспечивается с.

синтаксис : (с (( pat   expr ) …)  шаблон )
возвращает: обработано шаблон

with действителен только в пределах шаблона внутри расширения-синтаксиса. с шаблонами такие же, как и шаблоны расширения синтаксиса, с выражения такие же, как и у расширенного синтаксиса, и с шаблоны аналогичны шаблонам расширения синтаксиса.

with можно использовать для введения новых идентификаторов шаблонов, привязанных к выражения, созданные произвольными выражениями Scheme внутри шаблоны расширенного синтаксиса. То есть with позволяет уйти от декларативного стиля extend-syntax в процедурный стиль полной схемы.

Одним из распространенных вариантов использования with является введение временного идентификатор или список временных идентификаторов в шаблон. with также используется для выполнения сложных преобразований, которые могут быть неуклюжим или неэффективным, если выполняется в расширенном синтаксисе рамки.

Например, или требует использования временного идентификатора. Мы могли бы определить или следующим образом.

(extend-syntax (or)
 [(or) #f]
  [(or x) x]
  [(или x y …)
   (let ([temp x])
     (if temp temp ( или у . ..)))])

Это будет работать до тех пор, пока мы не поместим выражение или в область видимости возникновения temp, и в этом случае могут произойти странные вещи, поскольку синтаксис расширения не учитывает лексическую область видимости. (Это одна из причин, по которой синтаксис определения предпочтительнее, чем расширить синтаксис.)

(let ([temp #t])
  (или #f temp))  #f

Одним из решений является использование gensym и с to создайте временный идентификатор следующим образом.

(extend-syntax (or)
  [(or) #f]
  [(or x) x]
  [(или x y …)
   (с ([temp (gensym)])
     (let ([temp x])
       (if temp temp (или y …))))])

Также можно использовать для объединения элементов входного шаблона способами, которые невозможны напрямую с помощью расширенного синтаксиса, например, следующий пример складывания-плюс.

(extend-syntax (folding-plus)
  [(fold-plus x y)
   (and (число? ‘x) (число?’y))
   (с ([val (+ ‘x ‘y)] )
      val)]
  [(складывание-плюс x y) (+ x y)])

fold-plus превращается в значение (+ x y), если оба x и y — числовые константы. В противном случае складывание-плюс преобразуется в (+ x y) для более поздняя оценка. Крыло проверяет, что операнды являются числами во время раскрытия, и with выполняет оценку. Как и в случае с крыльями, раскрытие выполняется только в выражениях в кавычках, поскольку цитата отделяет данные от остальной части схемы выражение.

В приведенном ниже примере список переменных шаблона привязывается к списку временные символы, используя тот факт, что с позволяет нам связывать шаблоны с выражениями. Этот список временных переменных помогает нам реализовать синтаксический сигма расширение. сигма похожа на лямбда, за исключением того, что она присваивает идентификаторы в списке идентификаторов вместо создания новых привязок. Его можно использовать для параллельного выполнения ряда заданий.

(extend-syntax (sigma)
  [(sigma (x …) e1 e2 …)
   (with ([(t …) (map (lambda (x) (gensym)) ‘(x …)))])
     (лямбда (t …)
      (set! x t) …
       e1 e2 . ..)))])

(let ([x ‘a] [y ‘b])
 ((sigma (x y) (list x y)) y x))  (b a)

В последнем примере ниже используется синтаксис расширения для реализации определить структуру, следуя аналогичному примеру с использованием синтаксический регистр в Разделе 8.4 Язык программирования схемы, 4-е издание .

Определение структуры определения использует два шаблона/шаблона. оговорки. Два предложения необходимы для обработки необязательности второго подвыражения. Первое предложение соответствует форме без второго подвыражения и просто преобразует его в эквивалентную форму со вторым подвыражением присутствует, но пуст.

Определение также активно использует with для оценки схемы. выражения во время расширения. Первые четыре с предложениями используются для создания идентификаторов. это имя автоматически определенных процедур. (Формат процедуры здесь особенно полезен, но его можно заменяется на string-append!, используя при необходимости символ->строку.) Первые два предложения дают одиночные идентификаторы (для конструктора и предикат), а следующие два выдают списки идентификаторов (для поля процедуры доступа и назначения). Пятое предложение with (последнее предложение во внешнем with) используется для подсчета вектора общей длины, необходимого для каждого экземпляра структура, которая должна включать место для имени и всех полей. Последнее предложение with (единственное предложение во внутреннем with) используется для создания списка векторных индексов, по одному для каждого поля (начиная с 1, так как имя структуры занимает позицию 0).

(extend-syntax (define-structure)
  [(define-structure (name id1 …))
   (define-structure (name id1 …) ())]
  [(define-structure (name id1 …) ([id2 val] …))
   (с ([конструктор
           (строка->символ (формат «make-~a» ‘имя))]
          [предикат
           (строка->символ (формат «~a?» ‘name))]
          [(доступ …)
           (map (lambda (x)
                   (string->symbol
               (string->symbol
        ~
       ~ 9           (format «1892 ‘(id1 … id2 …))]
[(назначить . ..)
(карта (Lambda (x)
(String-> Symbol
(формат «set- ~ a- ~ a!» name x)))
                             ‘(id1 … id2 …))]
          [count (length ‘(name id1 … id2 …))])
     (with ([(index …)
(let f ([i 1])
(if (= i ‘count)
‘ ()
(минусы i (f (+i 1))))))
(начало
(определить конструктор
(lambda (id1 …)
(let*([id2 val] …)
(вектор ‘имени Id1 … id2 …))))
(определить предикат
(lambda (OBJ)
(и (Vector? obj)
(= (obj векторная длины)
(уравнение? (Vector-Ref obj 0) ‘name))))
(определить доступ
(lambda (OBJ)
(vector-ref obj index)))
         …
         (define assign
          (lambda (obj newval)
             (vector-set! obj index newval)))
         …)))])

Раздел 16.3. Конструкции

В этом разделе описывается механизм, аналогичный к механизмам определения записи Раздела 7.13, который позволяет создавать структуры данных с фиксированным набором именованных полей. В отличие от типов записей, типы структур не являются уникальными типами, а вместо этого реализованы как векторы. В частности, структура реализована как вектор, длина которого равна на единицу больше, чем количество полей и чей первый элемент содержит символическое имя структуры.

Представление структур в виде векторов также несколько упрощает чтение и печать структур как расширение средства определения структуры. Однако у него есть некоторые недостатки. Во-первых, структуры могут ошибочно рассматриваться как обычные векторы. ситуации, когда это нецелесообразно. При работе как со структурами, так и с векторами в программе необходимо соблюдать осторожность. следует искать более конкретный тип структуры перед проверкой для более общего типа вектора, например, в серии cond оговорки. Аналогичным недостатком является то, что экземпляры структуры легко «подделываются», либо намеренно или случайно. Также невозможно контролировать, как структуры печатаются и читаются.

Структуры создаются через define-structure. Каждое определение структуры определяет конструктор процедура, предикат типа, процедура доступа к каждому из его полей, и процедуру присвоения для каждого из его полей. define-structure позволяет программисту контролировать, какие поля являются аргументами сгенерированной процедуры-конструктора и какие поля явно инициализируются процедурой-конструктором.

структура определения проста достаточно мощный для большинства приложений, и его легко расширен для обработки многих приложений, для которых этого недостаточно. Определение структуры определения, данное в конце этот раздел может служить отправной точкой для более сложных варианты.

синтаксис : (define-structure ( name   id ₁  …) (( id ₂   expr ) …))
возвращает: не указано
библиотек: (чезсхема)

Форма определения структуры является определением и может появляться где угодно и только там, где могут появиться другие определения.

define-structure определяет новую структуру данных, имя и создает набор процедур для создания и управления экземплярами структура. Идентификаторы идентификатор ₁  … и идентификатор ₂  … назовите поля структуры данных.

Следующие процедуры определены в структуре определения:

• процедура-конструктор с именем make- name ,
• предикат типа, имя которого имя ?,
• процедура доступа, имя которой имя — поле для каждого имени поля id ₁  … и идентификатор ₂  … и
• процедура назначения, имя которой набор- имя — поле ! для каждого имени поля id ₁  … и id ₂  ….

Поля, названные идентификаторами id ₁  … инициализируется аргументами процедуры-конструктора. Инициализируются поля с идентификаторами id ₂  . .. явно к значениям выражений выр.  …. Каждое выражение оценивается в рамках идентификаторов id ₁  … (с привязкой к соответствующим значениям полей) и любой идентификаторов id ₂  … (привязывается к соответствующему полю значения), появляющиеся перед ним (как если бы внутри let*).

Чтобы уточнить, конструктор ведет себя так, как если бы он был определен как

(define make- name
 (лямбда ( id ₁  …)
    (let* ([ id ₂   expr ] …)
       тело )))

где тело строит структуру из значений идентификаторов идентификатор ₁  … и идентификатор ₂  ….

Если нет полей, кроме тех, которые инициализированы аргументами необходима процедура конструктора, второе подвыражение, (( id ₂   expr ) …), можно опустить.

Следующий простой пример демонстрирует, как пары могли бы быть определены в Схеме, если бы они не уже существует. Оба поля инициализируются аргументами конструктора процедура.

(define-structure (pare car cdr))
(define p (make-pare ‘a ‘b))

(pare? p)  #t
(pare? p)  #f
(pare? ‘(a . b))  #f

(pare-car p) a
(pare-cdr p)  b

(set-pare-cdr! p (make-pare ‘b’ ‘c))

(pare-car (pare-cdr p))  b
(pare-cdr (pare-cdr p))  c

В следующем примере определяется удобная строковая структура данных, называемая стрейч-струна , которая растет по мере необходимости. В этом примере используется поле, явно инициализированное значением, которое зависит от значения полей аргументов конструктора.

(define-structure (заполнение длины растягиваемой строки)
 ([строка (заполнение длины строки)]))

(define stretch-string-ref
 (лямбда (s i)
    (let ([n (stretch-string-length s)])
      (когда (>= i n) (stretch-stretch-string! s ( + i 1) n))
      (string-ref (stretch-string-string s) i))))

(define stretch-string-set!
  (лямбда (s i c)
    (let ([n (stretch-string-length s)])
      (когда (>= i n) (stretch-stretch-string! с (+ i 1) n))
      (строка-набор! (растяжка-строка-строка s) i c))))

(define stretch-string-fill!
  (лямбда (s c)
    (string-fill! (stretch-string-string s) c)
    (set-stretch-string-fill! s c)))

(define stretch-stretch-string!
  (лямбда (s in)
    (set-stretch-string-length! s i)
    (let ([str (stretch-string-string s)]
          [fill ( stretch-string-fill s)])
      (let ([xtra (make-string (- i n) fill)])
        (set-stretch-string-string! s
          (string-append str extra)))))

Как это часто бывает, большинство автоматически определяемых процедур используется только для определения более специализированных процедур, в данном случае процедуры stretch-string-ref и stretch-string-set!. длина стрейч-строки и стрейч-струна-строка единственные автоматически определенные процедуры, которые, вероятно, будут вызывается непосредственно в коде, использующем растягивающие строки.

(определить ss (make-stretch-string 2 #\X))

(растяжка-строка-строка сс)  «XX»
(stretch-string-ref ss 3)  #\X
(stretch-string-length ss)  4
(stretch-string-string ss)  «XXXX»

(stretch-string-fill! ss #\@)
(stretch-string-string ss)  «@@@@»
(stretch-string-ref ss 5)  #\@
(stretch-string-string ss )  «@@@@@@»

(stretch-string-set! ss 7 #\=)
(stretch-string-length ss)  8
(stretch-string-string ss) «@@@@@@@=»

Раздел 8.4 документа The Scheme Programming Language, 4-е издание определяет упрощенный вариант определения-структуры как пример использования синтаксис-падеж. Приведенное ниже определение реализует полную версию.

define-structure расширяется до серии определений имен генерируется из имени структуры и имен полей. Сгенерированные идентификаторы создаются с помощью данные-> синтаксис для сделать идентификаторы видимыми там, где структура определения появляется форма. Поскольку форма определения структуры расширяется до начала содержащий определения, он сам является определением и может использоваться везде, где применимы определения.

(определение синтаксиса определение структуры
 (лямбда (x)
    (определение gen-id
(Lambda (Template-Id. Args)
(Datum-> Syntax Template-ID
(String-> Symbol
(Примените String-Append
(MAP (Lambda (x)
(если (строка? X)
x
(символ->строка
                                      (syntax->datum x))))
                       аргументы))))))
    (syntax-case x ()
(1 _ … (name))1892        (andmap identifier? #'(name field1 …))
       #'(define-structure (name field1 …) ()))
      ((_ (name field1 …) ((field2 init) . ..))
       (и идентификатор карты? #'(name field1 . .. field2 …))
       (with-syntax
         ((constructor (gen-id #’name «make-» #’name))
          ( predicate (gen-id #’name #’name «?»))
          ((доступ …)
           (map (lambda (x) (gen-id x #’name «-» x))
                 #'( поле1 … поле2 …)))
          ((назначить …)           (map (lambda (x) (gen-id x «set-» #’name «-» x «!»))
                                   #'(field1 … field2 …) ))
          (длина структуры
          (+ (длина #'(поле1 … поле2 …)) 1))
          ((индекс …)
           (let f ([i 1] [ids #'( field1 … field2 …)])
             (if (null? id)
                 ‘()
                 (cons i (f (+ i 1) (cdr id))))))) 9 8′ 92    (определить конструктор
(Lambda (Field1 …)
(Let*([Field2 init] …)
(Vector ‘Name Field1 … Field2 …))))
(определить предикат
(Lambda (x)
(and (vector? x)
                     (#3%fx= (vector-length x) structure-length)
                       (eq? (vector-ref x 0) ‘name))))
             ine (vector-ref x index)))
             . ..
             (определить назначить
              (лямбда (x обновление) (набор векторов! x индекс обновление)))
             …))))))

Раздел 16.4. Файл совместимости

Текущие версии Chez Scheme распространяются с совместимостью файл, содержащий определения различных синтаксических форм и процедур поддерживается более ранними версиями Chez Scheme , для которых поддержка так как был брошен. Этот файл, compat.ss, обычно устанавливается в библиотеке. подкаталог Chez Scheme каталог установки.

В некоторых случаях формы и процедуры, найденные в compat.ss были исключены, потому что они использовались нечасто и легко написано прямо в схеме. В других случаях формы и процедуры устарели из-за улучшения в системе. В таких случаях следует написать новый код для использования новых функций. и старый код должен быть переписан, если это возможно, чтобы использовать более новый также особенности.

---

R. Kent Dybvig / Chez Scheme Version 8 Руководство пользователя
Copyright © R. Kent Dybvig, 2009 г.
Пересмотрено в октябре 2011 г. для Chez Scheme Version 8.4
Cadence Research Systems / www.scheme.com
Иллюстрация на обложке © Jean-Pierre Hébert, 2010 г. эта книга / приобрести эту книгу в печатном виде

В чем разница между схемой, таблицей и базой данных?

спросил 13 лет, 10 месяцев назад

Изменено 1 год, 1 месяц назад

Просмотрено 272к раз

Вероятно, это n00bподобный (или еще хуже) вопрос. Но я всегда рассматривал схему как определение таблицы в базе данных. Это неправильно или не совсем правильно. Я мало что помню из своих курсов по базам данных.

определение схемы базы данных

1

схема -> план этажа

база данных -> дом

стол -> комната

15

Схема отношения является логическим определением таблицы — она определяет имя таблицы, имя и тип каждого столбца. Это как план или проект. Схема базы данных представляет собой набор схем отношений для всей базы данных.

Таблица представляет собой структуру с набором строк (так называемых «кортежей»), каждая из которых имеет атрибуты, определенные схемой. Таблицы также могут иметь индексы, помогающие искать значения в определенных столбцах.

База данных формально представляет собой любой набор данных. В этом контексте база данных будет набором таблиц. СУБД (система управления базами данных) — это программное обеспечение (например, MySQL, SQL Server, Oracle и т. д.), которое управляет базой данных и запускает ее.

11

В двух словах, схема — это определение всей базы данных, поэтому она включает таблицы, представления, хранимые процедуры, индексы, первичные и внешние ключи и т. д.

Было показано, что эта конкретная публикация относится только к Oracle, и определение схемы изменяется в контексте другой БД.

Наверное, просто погуглить, но термины FYI кажутся разными в своих определениях, что больше всего раздражает 🙂

В Oracle база данных — это база данных. Думайте об этом в своей голове как о файлах данных и журналах повторов и фактическом физическом присутствии на диске самой базы данных (т.е. не экземпляра)

: Схема фактически является пользователем. В частности, это набор таблиц/процессов/индексов и т.д., принадлежащих пользователю. Другой пользователь имеет другую схему (таблицы, которыми он/она владеет), однако пользователь также может видеть любые схемы, на которые у него есть права выбора. Таким образом, база данных может состоять из сотен схем, а каждая схема — из сотен таблиц. У вас могут быть таблицы с одинаковыми именами в разных схемах, которые находятся в одной базе данных.

Таблица — это таблица, набор строк и столбцов, содержащих данные и содержащийся в схемах.

Определения могут отличаться, например, в SQL Server. Я не знаю об этом.

Схема ведет себя как родительский объект в мире ООП. так что это не сама база данных. может быть, эта ссылка полезна.

Но в MySQL они эквивалентны. Ключевое слово DATABASE или DATABASES может быть заменен SCHEMA или SCHEMAS, где бы он ни появлялся. Примеры:

• СОЗДАТЬ БАЗУ ДАННЫХ <=> СОЗДАТЬ СХЕМУ
• ПОКАЗАТЬ БАЗЫ ДАННЫХ <=> ПОКАЗАТЬ СХЕМЫ

Документация по MySQL

Термины SCHEMA & DATABASE зависят от СУБД.

A Таблица представляет собой набор элементов данных (значений), организованный с использованием модели вертикальных столбцов (которые идентифицируются по имени) и горизонтальных строк. База данных содержит одну или несколько (обычно) таблиц . И вы храните свои данные в этих таблицах. Таблицы могут быть связаны друг с другом (см. здесь).

1

Из документации PostgreSQL:

База данных содержит одну или несколько именованных схем, которые, в свою очередь, содержат таблицы. Схемы также содержат другие виды именованных объектов, включая типы данных, функции и операторы. Одно и то же имя объекта может использоваться в разных схемах без конфликтов; например, и schema1 , и myschema могут содержать таблицы с именем mytable . В отличие от баз данных, схемы не разделены жестко: пользователь может получить доступ к объектам в любой из схем в базе данных, к которой он подключен, если у него есть на это права.

Существует несколько причин, по которым можно использовать схемы:

• Чтобы позволить многим пользователям использовать одну базу данных, не мешая друг другу.

• Чтобы организовать объекты базы данных в логические группы, чтобы сделать их более управляемыми.

• Сторонние приложения можно помещать в отдельные схемы, чтобы они не конфликтовали с именами других объектов.

Схемы аналогичны каталогам на уровне операционной системы, за исключением того, что схемы не могут быть вложенными.

Согласно https://www.informit.com/articles/article.aspx?p=30669

Имена всех объектов должны быть уникальными в пределах некоторой области. Каждый база данных должна иметь уникальное имя; имя схемы должно быть уникальным в рамках одной базы данных имя таблицы должно быть уникальными в рамках одной схемы, а имена столбцов должны быть уникальный в пределах таблицы. Имя индекса должно быть уникальным в база данных.

Вопреки некоторым приведенным выше ответам, вот мое понимание, основанное на опыте работы с каждым из них:

• MySQL: база данных/схема :: таблица
• SQL Server: база данных :: (схема/пространство имен ::) таблица
• Oracle: база данных/схема/пользователь :: (табличное пространство ::) таблица

Пожалуйста, поправьте меня относительно того, является ли табличное пространство необязательным или нет в Oracle, я уже давно не помню, чтобы использовал их.

1

Как прекрасно выразился MusiGenesis, в большинстве баз данных:

схема : база данных : таблица :: план этажа : дом : комната

Но в Oracle это может быть проще представить:

схема : база данных : таблица :: владелец : дом : комната

Подробнее о схемах:

В SQL 2005 схема — это способ группировки объектов. Это контейнер, в который вы можете положить предметы. Люди могут владеть этим объектом. Вы можете предоставить права на схему.

В 2000 году схема была эквивалентна пользователю. Теперь он вырвался на свободу и весьма полезен. Вы можете поместить все свои пользовательские процессы в одну схему, а свои административные процедуры — в другую. Предоставьте EXECUTE соответствующему пользователю/роли, и вы закончите с предоставлением EXECUTE для определенных процедур. Хороший.

Точечная запись будет выглядеть так:

Server.Database. Schema.Object

или

myserver01.Adventureworks.Accounting.Beans

Схема — это набор объектов базы данных, который также включает логические структуры. Он имеет имя пользователя, которому он принадлежит. База данных может иметь любое количество схем. Одна таблица из базы данных может появиться в двух разных схемах с одним и тем же именем. Пользователь может просматривать любую схему, для которой ему назначена привилегия выбора.

В oracle Schema — это один пользователь в одной базе данных, например, scott — это одна схема в базе данных orcl. В одной базе данных у нас может быть много схем, таких как scott

Схемы содержат базы данных.

Базы данных являются частью схемы.

Итак, схемы > базы данных.

Схемы содержат представления, хранимые процедуры, базы данных, триггеры и т. д.

Схема не является планом всей базы данных. Это план/контейнер для подмножества объектов (например, таблиц) внутри базы данных.

Это говорит о том, что вы можете иметь несколько объектов (например, таблиц) в одной базе данных, которые не обязательно подпадают под одну и ту же функциональную категорию. Таким образом, вы можете сгруппировать их по разным схемам и предоставить им разные права доступа пользователей.

Тем не менее, я не уверен, можно ли иметь одну таблицу в нескольких схемах. Пользовательский интерфейс Management Studio предоставляет раскрывающийся список для назначения схемы таблице и, следовательно, позволяет выбрать только одну схему. Я предполагаю, что если вы сделаете это с помощью TSQL, он может создать 2 (или несколько) разных объектов с разными идентификаторами объектов.

Схема базы данных — это способ логической группировки объектов, таких как таблицы, представления, хранимые процедуры и т. д. Думайте о схеме как о контейнере объектов. А таблицы представляют собой наборы строк и столбцов. комбинация всех таблиц составляет БД.

1

Я пытаюсь ответить, исходя из моего понимания следующей аналогии:

• База данных похожа на дом
• В доме несколько типов комнат. Предположим, вы живете в очень большом доме. Вы действительно не хотите, чтобы ваши гостиные, спальни, ванные комнаты, мезонины, домики на деревьях и т. д. выглядели одинаково. Каждому из них нужен план, чтобы рассказать, как их построить/использовать. Другими словами, каждому из них нужно схема , чтобы рассказать, например, как построить/использовать ванную комнату.
• Конечно, у вас может быть несколько спален, каждая из которых выглядит немного по-своему. Ваша спальня с женой/мужем немного отличается от спальни ваших детей. Каждая спальня аналогична таблице в вашей базе данных.
• A СУБД похожа на дворецкого в доме. Он управляет буквально всем.

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

г.

Электронная почта

Требуется, но не отображается

Разделение — ArchWiki

Из Википедии:

Разделение диска или нарезка диска — это создание одного или нескольких регионов во вторичном хранилище, чтобы каждым регионом можно было управлять отдельно.

Весь диск может быть выделен одному или нескольким разделам в таких случаях, как двойная загрузка, сохранение раздела подкачки или логическое разделение данных, таких как аудио- и видеофайлы. Схема разбиения хранится в таблице разделов, такой как основная загрузочная запись (MBR) или таблица разделов GUID (GPT).

Таблицы разделов создаются и изменяются с помощью одного из многих инструментов разделения. Инструменты, доступные для Arch Linux, перечислены в разделе #Инструменты для создания разделов.

Разделы обычно непосредственно содержат файловую систему, что достигается путем создания файловой системы (например, форматирования) раздела. В качестве альтернативы разделы могут содержать LVM, шифрование блочного устройства или RAID, которые в конечном итоге предоставляют файлы устройств, на которых может быть размещена файловая система (или устройства могут быть объединены в стек).

Любое блочное устройство (например, диск, раздел, устройство LUKS, логический том LVM или массив RAID), непосредственно содержащее монтируемую файловую систему, называется томом.

Содержимое

• 1 Таблица разделов
  • 1.1 Основная загрузочная запись
    • 1.1.1 Основная загрузочная запись (код начальной загрузки)
    • 1.1.2 Основная загрузочная запись (таблица разделов)
  • 1.2 Таблица разделов GUID
  • 1.3 Выбор между GPT и MBR
  • 1.4 Диск без разделов
    • 1.4.1 Разделение Btrfs
• 2 Схема перегородок
  • 2. 1 Один корневой раздел
  • 2.2 Дискретные разделы
    • 2.2.1 /
    • 2.2.2 / загрузка
    • 2.2.3 /дом
    • 2.2.4 /вар
    • 2.2.5 /данные
    • 2.2.6 Обмен
  • 2.3 Примеры компоновки
    • 2.3.1 Пример компоновки UEFI/GPT
    • 2.3.2 Пример компоновки BIOS/MBR
    • 2.3.3 Пример компоновки BIOS/GPT
• 3 инструмента
  • 3.1 Инструменты для разметки
  • 3.2 Резервное копирование
  • 3.3 Восстановление
• 4 Выравнивание разделов
• 5 Поддержка ядра GPT
• 6 Поиск и устранение неисправностей
  • 6.1 Обман старого BIOS для загрузки с GPT
  • 6.2 Диски не видны, когда встроенный RAID включен
• 7 См. также

Таблица разделов

Существует два основных типа таблиц разделов. Они описаны ниже в разделах #Главная загрузочная запись (MBR) и #Таблица разделов GUID (GPT) вместе с обсуждением выбора между ними. Третий, менее распространенный вариант — использование диска без разделов, который также обсуждается.

Используйте инструмент разметки для просмотра таблицы разделов блочного устройства.

Совет: Выполнить parted /dev/sdX print или fdisk -l /dev/sdX , где /dev/sdX — это блочное устройство, например /dev/sda для диска SATA, /dev/nvme0n1 для диска NVMe или /dev/mmcblk0 Диск eMMC . Дополнительную информацию о именовании блочных устройств см. в разделе Файл устройства#Имена блочных устройств.

Основная загрузочная запись

Основная загрузочная запись (MBR) — это первые 512 байт устройства хранения. Он содержит загрузчик операционной системы и таблицу разделов устройства хранения. Он играет важную роль в процессе загрузки в системах BIOS. См. Wikipedia:Главная загрузочная запись#Разделение диска для получения информации о структуре MBR.

Примечание:

• MBR не находится в разделе; он расположен в первом секторе устройства (физическое смещение 0), предшествующем первому разделу.
• Вместо этого загрузочный сектор на устройстве без разделов или в отдельном разделе называется загрузочной записью тома (VBR).

Основная загрузочная запись (код начальной загрузки)

Первые 440 байт MBR представляют собой область кода начальной загрузки . В системах с BIOS он обычно содержит первую стадию загрузчика. Код начальной загрузки можно сделать резервную копию, восстановить из резервной копии или стереть с помощью dd.

Основная загрузочная запись (таблица разделов)

В таблице разделов MBR (также известной как таблица разделов DOS или MS-DOS) есть 3 типа разделов:

• Первичный
• Расширенный
  • Логические

Первичные разделы могут быть загрузочными, и их количество ограничено четырьмя разделами на диск или том RAID. Если для таблицы разделов MBR требуется более четырех разделов, то один из основных разделов необходимо заменить на 9 разделов.1890 расширенный раздел , содержащий логических разделов внутри него.

Расширенные разделы можно рассматривать как контейнеры для логических разделов. Жесткий диск может содержать не более одного расширенного раздела. Расширенный раздел также считается основным разделом, поэтому, если на диске есть расширенный раздел, возможны только три дополнительных основных раздела (т. е. три основных раздела и один расширенный раздел). Количество логических разделов, находящихся в расширенном разделе, не ограничено. Система, которая выполняет двойную загрузку с Windows, потребует, чтобы Windows находилась в основном разделе.

Обычная схема нумерации заключается в создании первичных разделов с sda1 по sda3 , за которыми следует расширенный раздел sda4 . Логические разделы на sda4 имеют номера sda5 , sda6 и т. д.

Совет: При создании разделов MBR-диска рекомендуется оставить не менее 33 512-байтовых секторов (16,5 КиБ) свободного неразмеченного пространства в конце диска на случай, если вы когда-нибудь решите преобразовать его в GPT. Место потребуется для резервного заголовка GPT.

Таблица разделов GUID

Таблица разделов GUID (GPT) — это схема разделения, которая является частью спецификации Unified Extensible Firmware Interface; он использует глобальные уникальные идентификаторы (GUID) или UUID в мире Linux для определения разделов и типов разделов. Он разработан, чтобы преуспеть в методе схемы разбиения основной загрузочной записи.

В начале диска с таблицей разделов GUID имеется защитная основная загрузочная запись (PMBR) для защиты от программного обеспечения, не поддерживающего GPT. Эта защитная MBR, как и обычная MBR, имеет область кода начальной загрузки, которую можно использовать для загрузки BIOS/GPT с поддерживающими ее загрузчиками.

Выбор между GPT и MBR

Таблица разделов GUID (GPT) — это альтернативный современный стиль разделения; он предназначен для замены старой системы основной загрузочной записи (MBR). GPT имеет несколько преимуществ по сравнению с MBR, особенности которого восходят ко временам MS-DOS. Благодаря последним разработкам в инструментах форматирования одинаково легко добиться хорошей надежности и производительности для GPT или MBR.

Примечание. Для загрузки GRUB с диска с разделом GPT в системе на основе BIOS требуется загрузочный раздел BIOS.

Некоторые моменты, которые следует учитывать при выборе:

• Для двойной загрузки с Windows (как 32-разрядной, так и 64-разрядной) с использованием Legacy BIOS требуется схема MBR.
• Для двойной загрузки 64-разрядной версии Windows с использованием режима UEFI вместо BIOS требуется схема GPT.
• Если вы выполняете установку на более старом оборудовании, особенно на старых ноутбуках, рассмотрите возможность выбора MBR, поскольку его BIOS может не поддерживать GPT (но см. ниже, как это исправить).
• Если вы разбиваете диск размером более 2 ТиБ, вам необходимо использовать GPT.
• Рекомендуется всегда использовать GPT для загрузки UEFI, так как некоторые реализации UEFI не поддерживают загрузку в MBR в режиме UEFI.
• Если ничего из вышеперечисленного не применимо, свободно выбирайте между GPT и MBR. Поскольку GPT более современный, в данном случае рекомендуется именно он.

Некоторые преимущества GPT по сравнению с MBR:

• Предоставляет уникальный GUID диска и уникальный GUID раздела (PARTUUID) для каждого раздела — хороший независимый от файловой системы способ ссылки на разделы и диски. Идентификаторы GUID являются обязательным условием для спецификации обнаруживаемых разделов, которую можно использовать в initramfs с поддержкой systemd.
• Предоставляет независимое от файловой системы имя раздела (PARTLABEL).
• Произвольное количество разделов — зависит от места, выделенного для таблицы разделов — Нет необходимости в расширенных и логических разделах. По умолчанию таблица GPT содержит место для определения 128 разделов. Однако, если вы хотите определить больше разделов, вы можете выделить больше места для таблицы разделов (в настоящее время известно, что только gdisk поддерживает эту функцию).
• Использует 64-битный LBA для хранения номеров секторов — максимальный адресуемый размер диска составляет 2 ZiB. MBR ограничена адресацией 2 ТиБ пространства на диск.[1]
• Сохраняет резервную копию заголовка и таблицы разделов в конце диска, что помогает в восстановлении в случае повреждения основных.
• Контрольные суммы CRC32 для обнаружения ошибок и повреждений таблицы заголовков и разделов.

Раздел #Инструменты разметки содержит таблицу с указанием доступных инструментов для создания и изменения таблиц GPT и MBR.

Совет: Возможно преобразование между MBR и GPT. См. gdisk#Преобразование между MBR и GPT.

Диск без разделов

Эта статья или раздел нуждается в дополнении.

Причина: Объясните, когда можно использовать диск без разделов (например, в виртуальных машинах), а когда нет и почему. (Обсудите в Talk:Разметка)

Диск без разделов, также известный как супердискета, относится к устройству хранения без таблицы разделов, имеющему одну файловую систему, занимающую все устройство хранения. Загрузочный сектор на устройстве без разделов называется загрузочной записью тома (VBR).

Разделение Btrfs

Btrfs может занимать все устройство хранения данных и заменять схемы разделения MBR или GPT. Подробнее см. в инструкциях к диску Btrfs#Partitionless Btrfs.

Схема перегородок

Эта статья или раздел нуждается в дополнении.

Причина: Ввести LVM, mdadm, dm-crypt и т.д. Их можно поместить в новый подраздел вместе с информацией о подтомах Btrfs. (Обсудить в разговоре:Разметка)

Строгих правил для разбиения жесткого диска не существует, хотя можно следовать приведенным ниже общим рекомендациям. Схема разбиения диска определяется различными факторами, такими как желаемая гибкость, скорость, безопасность, а также ограничения, накладываемые доступным дисковым пространством. По сути, это личные предпочтения. Если вы хотите выполнить двойную загрузку Arch Linux и операционной системы Windows, см. раздел Двойная загрузка с Windows.

Примечание.

• Для систем UEFI обычно требуется системный раздел EFI.
Для систем BIOS
• , разделенных на разделы с помощью GPT, требуется загрузочный раздел BIOS, если в качестве загрузчика используется GRUB.

Совет: При использовании Btrfs можно использовать подтома для имитации разделов. См. раздел Btrfs#Монтирование подтомов.

Один корневой раздел

Эта схема является самой простой, и ее должно быть достаточно для большинства случаев использования. Файл подкачки может быть создан и легко изменен по мере необходимости. Обычно имеет смысл начать с рассмотрения одного /, а затем отделить другие в зависимости от конкретных вариантов использования, таких как RAID, шифрование, общий медиа-раздел и т. д.

Дискретные разделы

Эта статья или раздел нуждается в дополнении.

Причина: Перечислите соответствующие идентификаторы GUID типа раздела GPT. (Обсудить в Talk:Разбиение на разделы)

Выделение пути в виде раздела позволяет выбрать другую файловую систему и параметры монтирования. В некоторых случаях, например, в разделе мультимедиа, они также могут использоваться совместно между операционными системами.

Ниже приведены некоторые примеры макетов, которые можно использовать при создании разделов, а в следующих подразделах подробно описаны несколько каталогов, которые можно поместить в отдельный раздел, а затем смонтировать в точках монтирования под /. См. file-hierarchy(7) для полного описания содержимого этих каталогов.

/

Корневой каталог — это вершина иерархии, точка, в которой смонтирована основная файловая система и из которой происходят все остальные файловые системы. Все файлы и каталоги отображаются в корневом каталоге /, даже если они хранятся на разных физических устройствах. Содержимое корневой файловой системы должно быть достаточным для загрузки, восстановления и/или восстановления системы. Поэтому некоторые каталоги под / не являются кандидатами на отдельные разделы.

Раздел / или корневой раздел необходим и является самым важным. Другие разделы могут быть заменены им.

Предупреждение: Каталоги, необходимые для загрузки (кроме /boot ) должен быть в том же разделе, что и /, или смонтирован в раннем пользовательском пространстве с помощью initramfs. Эти основные каталоги: /etc и /usr [2].

/ традиционно содержит каталог /usr , который может значительно увеличиваться в зависимости от того, сколько программного обеспечения установлено. 15–20 ГиБ должно быть достаточно для большинства пользователей с современными жесткими дисками. Если вы планируете хранить здесь файл подкачки, вам может понадобиться больший размер раздела.

/boot

Каталог /boot содержит образы vmlinuz и initramfs, а также файл конфигурации загрузчика и этапы загрузчика. Он также хранит данные, которые используются до того, как ядро ​​начнет выполнять программы пользовательского пространства. /boot не требуется для нормальной работы системы, а только во время загрузки и обновления ядра (при регенерации исходного виртуального диска).

Примечание:

• Отдельный раздел /boot требуется только в том случае, если ваш загрузчик не может получить доступ к /boot каталог, который находится в / . Например, если загрузчик не поддерживает эту файловую систему или если ваш / находится на стекированном блочном устройстве (например, программном RAID, зашифрованном томе или томе LVM), а загрузчик не имеет драйверов для него. См. Процесс загрузки Arch#Boot loader для получения дополнительной информации о требованиях и возможностях загрузчика.
• При загрузке с использованием загрузчика UEFI, не имеющего драйверов для других файловых систем, рекомендуется смонтировать системный раздел EFI на /загрузка . См. Системный раздел EFI # Смонтируйте раздел для получения дополнительной информации.

Рекомендуемый размер для /boot составляет 200 МБ, если вы не используете системный раздел EFI как /boot , и в этом случае рекомендуется не менее 300 МБ.

Предупреждение: Файловые системы могут получить новые функции, еще не поддерживаемые загрузчиками, что делает их непригодными для раздела /boot , если только несовместимые функции не остаются отключенными.

/дом

Каталог /home содержит пользовательские файлы конфигурации, кэши, данные приложений и файлы мультимедиа.

Выделение /home позволяет переразметить / отдельно, но обратите внимание, что вы все еще можете переустановить Arch с нетронутым /home , даже если он не является отдельным — другие каталоги верхнего уровня просто должны быть удален, после чего можно запустить pacstrap.

Вы не должны совместно использовать домашние каталоги между пользователями разных дистрибутивов, поскольку они используют несовместимые версии программного обеспечения и исправления. Вместо этого рассмотрите возможность совместного использования медиа-раздела или, по крайней мере, использования разных домашних каталогов на одном и том же компьютере.0044 /home раздел. Размер этого раздела варьируется.

/var

В каталоге /var хранятся переменные данные, такие как каталоги и файлы буфера, административные данные и данные журналов, кэш pacman и т. д. Он используется, например, для кэширования и ведения журналов и, следовательно, часто читается или записывается . Хранение его в отдельном разделе позволяет избежать нехватки места на диске из-за некачественных журналов и т. д.

Он существует для того, чтобы можно было монтировать /usr только для чтения. Все, что исторически входило в /usr , который записывается во время работы системы (в отличие от установки и обслуживания программного обеспечения), должен находиться под /var .

Примечание:

• /var содержит множество небольших файлов. При выборе типа файловой системы следует учитывать этот факт, если используется отдельный раздел.
• Поскольку /var часто читается или записывается, рекомендуется рассмотреть расположение этого раздела на вращающемся диске.

/var будет содержать, среди прочих данных, кеш pacman. Сохранение этих пакетов полезно на случай, если обновление пакета приведет к нестабильности, требующей перехода на более старый заархивированный пакет. Кэш pacman будет расти по мере расширения и обновления системы, но его можно безопасно очистить, если возникнет проблема с местом.

8–12 ГиБ в настольной системе должно быть достаточно для /var , в зависимости от того, сколько программного обеспечения будет установлено. Для пользователей NVIDIA, Wayland и GDM рассмотрите возможность увеличения этого размера раздела, чтобы иметь достаточно свободного места для размещения всей видеопамяти.

/data

Можно рассмотреть возможность установки раздела «данные», чтобы охватить различные файлы, которые будут использоваться всеми пользователями. Использование раздела /home для этой цели также подходит. Размер этого раздела варьируется.

Подкачка

Подкачка — это файл или раздел, предоставляющий дисковое пространство, используемое в качестве виртуальной памяти. Файлы подкачки и разделы подкачки одинаково эффективны, но размер файлов подкачки намного проще изменить по мере необходимости. Раздел подкачки может потенциально совместно использоваться операционными системами, но не при использовании гибернации.

Исторически общим правилом для размера раздела подкачки было выделение двойного объема физической оперативной памяти. По мере того, как компьютеры приобретали все большие объемы памяти, это правило устарело. Например, на средних настольных компьютерах с ОЗУ до 512 МБ обычно достаточно правила 2×; если доступно достаточное количество оперативной памяти (более 1024 МБ), может быть возможно иметь меньший раздел подкачки.

Для использования режима гибернации (также известного как приостановка на диске) рекомендуется создать раздел подкачки размером с оперативную память. Хотя ядро ​​попытается сжать образ приостановки на диск, чтобы он соответствовал пространству подкачки, нет гарантии, что это удастся, если используемое пространство подкачки значительно меньше оперативной памяти. Дополнительные сведения см. в разделе Управление питанием/Приостановка и спящий режим#Гибернация.

Примеры макетов

Эта статья или раздел нуждается в дополнении.

Причина: Улучшить текущие примеры. (Обсудите в Talk:Разметка#Черновик таблицы 2)

В следующих примерах /dev/sda используется в качестве примера диска с /dev/sda1 в качестве первого раздела. Схема именования блочных устройств будет отличаться, если вы разбиваете диск NVMe (например, /dev/nvme0n1 с разделами, начинающимися с /dev/nvme0n1p1 9).0045 ) или SD-карту или диск eMMC (например, /dev/mmcblk0 с разделами, начинающимися с /dev/mmcblk0p1 ). Дополнительные сведения см. в разделе Файл устройства#Блокировать имена устройств.

Примечание:

• Загрузка UEFI не включает никаких «загрузочных» флагов, загрузка зависит исключительно от загрузочных записей в NVRAM. Parted и его внешние интерфейсы используют флаг «загрузки» в GPT, чтобы указать, что раздел является системным разделом EFI.
• Нет необходимости иметь все необходимые/желательные разделы на одном диске или использовать один и тот же тип таблицы разделов для всех дисков.

Пример компоновки UEFI/GPT

Точка монтирования в установленной системе	Перегородка	GUID типа раздела	Атрибуты раздела	Рекомендуемый размер
/boot или /efi 1	/dev/sda1	C12A7328-F81F-11D2-BA4B-00A0C93EC93B : системный раздел EFI		Не менее 300 МБ
[ОБМЕН]	/dev/sda2	0657FD6D-A4AB-43C4-84E5-0933C84B4F4F : подкачка Linux		Более 512 МБ
/	/dev/sda3	4F68BCE3-E8CD-4DB1-96E7-FBCAF984B709 : корень Linux x86-64 (/)		Остаток устройства

Пример компоновки BIOS/MBR

Точка монтирования на установленной системе	Перегородка	Идентификатор типа раздела	Флаг загрузки	Рекомендуемый размер
[ОБМЕН]	/dev/sda1	82 : подкачка Linux	Нет	Более 512 МБ
/	/dev/sda2	83 : Линукс	Да	Остаток устройства
Н/Д	Нераспределенное пространство 2	Н/Д	Н/Д	Не менее 16,5 КиБ в конце диска

Пример компоновки BIOS/GPT

Точка монтирования на установленной системе	Перегородка	GUID типа раздела	Атрибуты раздела	Рекомендуемый размер
Нет	/dev/sda1	21686148-6449-6E6F-744E-656564454649 : загрузочный раздел BIOS 3		1 МиБ
[ОБМЕН]	/dev/sda2	0657FD6D-A4AB-43C4-84E5-0933C84B4F4F : подкачка Linux		Более 512 МБ
/	/dev/sda3	4F68BCE3-E8CD-4DB1-96E7-FBCAF984B709 : корень Linux x86-64 (/)		Остаток устройства

1. ESP можно смонтировать в /efi , если используемый загрузчик имеет доступ к файловой системе (и всему выше нее), на которой расположены образы ядра и initramfs. См. Системный раздел EFI#Типичные точки монтирования и предупреждение в процессе загрузки Arch#Загрузчик для получения подробной информации.
2. Неразделенное пространство размером не менее 33 секторов по 512 байт (16,5 КиБ) в конце диска для возможности преобразования в GPT в будущем. Место потребуется для резервного заголовка GPT. Рекомендация сохранять неразмеченное пространство относится ко всем дискам с разделами MBR.
3. Загрузочный раздел BIOS требуется только при использовании GRUB для загрузки BIOS с GPT-диска. Раздел не имеет ничего общего с /boot , и его нельзя форматировать с файловой системой или монтировать.

Инструменты

Инструменты для создания разделов

Следующие программы используются для создания и/или управления таблицами и разделами разделов устройства. См. связанные статьи для точных команд, которые будут использоваться.

Эта таблица поможет вам выбрать утилиту для ваших нужд:

Имя	Пакет	МБР	GPT	интерфейс командной строки	ТУИ	Утилита сценариев	Графический интерфейс
фдиск	утилита-линукс	Да	Да	фдиск(8)	cfdisk(8)	сфдиск(8)	менеджер разделов
GPT fdisk	gptfdisk	Нет	Да	гдиск(8)	cgdisk(8)	сгдиск(8)	Нет
Разделенный	расстались	Да	Да	расстались(8)	Нет	расстались(8)	gparted, гном-диск-утилита

Резервное копирование

• fdisk может создать резервную копию таблицы разделов. См. fdisk#Резервное копирование и восстановление таблицы разделов.
• GPT fdisk может создать двоичную резервную копию, состоящую из защитной MBR, основного заголовка GPT, резервного заголовка GPT и одной копии таблицы разделов. См. GPT fdisk#Резервное копирование и восстановление таблицы разделов.

Восстановление

• gpart — Утилита, угадывающая содержимое таблицы разделов уничтоженной MBR. Его использование объясняется на справочной странице gpart(8).

https://github.com/baruch/gpart || gpart

• GPT fdisk — инструмент для создания разделов, который может восстановить основной заголовок GPT (расположенный в начале диска) из вторичного заголовка GPT (расположенного в конце диска) или наоборот.

https://www.rodsbooks.com/gdisk/ || gptfdisk

• TestDisk — Утилита, которая поддерживает восстановление потерянных разделов как на MBR, так и на GPT.

https://www. cgsecurity.org/index.html?testdisk.html || testdisk

Выравнивание разделов

Практическим правилом является выравнивание начала и размера раздела по мегабайтам. См. Расширенный формат#Выравнивание разделов.

Предупреждение: Неправильно выровненные разделы не позволят использовать 4096-байтовые сектора с dm-crypt/LUKS.

Поддержка ядра GPT

Параметр CONFIG_EFI_PARTITION в конфигурации ядра включает поддержку GPT в ядре (несмотря на название, EFI PARTITION). Эта опция должна быть встроена в ядро, а не скомпилирована как загружаемый модуль. Этот параметр обязателен, даже если GPT-диски используются только для хранения данных, а не для загрузки. Эта опция включена по умолчанию во всех официально поддерживаемых ядрах Arch. В случае пользовательского ядра включите эту опцию, выполнив CONFIG_EFI_PARTITION=y .

Устранение неполадок

Обман старого BIOS для загрузки с GPT

Некоторые старые BIOS (выпущенные до 2010 года) пытаются анализировать загрузочный сектор и отказываются загружать его, если он не содержит загрузочного раздела MBR. Это проблема, если вы хотите использовать GPT на этом диске, потому что, с точки зрения BIOS, он содержит только один незагрузочный раздел MBR типа ee (т. е. защитный раздел MBR). Можно пометить защитную запись MBR как загрузочную, используя fdisk -t mbr /dev/sda , и это будет работать на некоторых BIOS. Однако спецификация UEFI запрещает загрузку защитной записи раздела MBR, и платы на основе UEFI заботятся об этом даже в устаревшем режиме загрузки. Таким образом, это важно, если кто-то хочет создать USB-накопитель на основе GPT, который должен загружаться как на современных платах на основе UEFI, так и на старых BIOS, которые настаивают на поиске загрузочного раздела MBR. Невозможно решить эту проблему с помощью традиционных инструментов, таких как fdisk или gdisk, но можно создать фальшивую запись раздела MBR, подходящую для обоих типов BIOS, вручную в виде последовательности байтов.

Приведенная ниже команда перезапишет второй слот раздела MBR и добавит туда загрузочный раздел типа 0 (т. е. неиспользуемый), охватывающий только первый сектор устройства. Это не будет мешать GPT или первой записи раздела MBR, которая обычно содержит защитный раздел MBR.

 # printf '\200\0\0\0\0\0\0\0\0\0\0\0\001\0\0\0' | дд of=/dev/sda bs=1 seek=462


Конечный результат будет выглядеть так:

 # fdisk -t mbr -l /dev/sda

Диск /dev/sda: 232,9 ГиБ, 2500516 байт, 488397168 секторов
Модель диска: ST3250820AS
Единицы: секторы 1 * 512 = 512 байт
Размер сектора (логический/физический): 512 байт / 512 байт
Размер ввода/вывода (минимальный/оптимальный): 512 байт / 512 байт
Тип метки диска: dos
Идентификатор диска: 0x00000000
Размер начальных и конечных секторов загрузки устройства Идентификатор типа
/dev/sda1 1 488397167 488397167 232,9G ee GPT
/dev/sda2 * 0 0 1 512B 0 Пусто
Записи таблицы разделов не в порядке диска.

Диски не видны, когда включен RAID микропрограммы

Если диск SATA или NVMe виден в настройке микропрограммы, но не виден для Linux (например, fdisk -l не указывает его), возможно, контроллер находится в прошивка в режиме RAID.

Для NVMe в журнале должно быть что-то вроде: Ядро

: ahci 0000:00:17.0: найдено 1 переназначенное устройство NVMe.
ядро: ahci 0000:00:17.0: чтобы использовать их, переключите BIOS из режима RAID в режим AHCI.


Решение - войти в настройки прошивки и изменить режим работы контроллера SATA с RAID до AHCI . Имейте в виду, что параметр может иметь другое имя, а также может относиться к контроллеру или порту.

Предупреждение: При двойной загрузке с Windows необходимо выполнить подготовку перед изменением режима контроллера. См. Как включить AHCI в Windows 8 и Windows 10 после установки.

Примечание: Несмотря на то, что термины не имеют смысла для NVMe, настройка обычно такая же, как и для SATA. Производители просто интерпретируют «режим работы SATA», установленный на «AHCI» на контроллерах NVMe, как означающий «использовать собственный рабочий режим без микропрограммного RAID».

См.

также

• Википедия: Разметка диска
• Википедия:Двоичный префикс
• Понимание терминологии дисковода
• Что такое главная загрузочная запись (MBR)?
• Страница Рода Смита о том, что такое GPT? и загрузка ОС с GPT
• Максимально используйте большие диски с GPT и Linux — IBM Developer
• Вопросы и ответы по Windows и GPT от Microsoft
• Выравнивание разделов (с примерами)

69 - The CHICKEN Scheme wiki

• яйцо

1. срфи-69
   1. Процедуры хеш-таблицы
      1. создание хеш-таблицы
      2. список->хеш-таблица
      3. хэш-таблица?
      4. размер хеш-таблицы
      5. функция эквивалентности хеш-таблицы
      6. хэш-таблица хэш-функция
      7. хеш-таблица-минимальная нагрузка
      8. максимальная нагрузка хеш-таблицы
      9. слабые ключи хеш-таблицы
      10. слабые значения хеш-таблицы
      11. хеш-таблица имеет инициал?
      12. хеш-таблица-инициал
      13. ключи хеш-таблицы
      14. значения хеш-таблицы
      15. хеш-таблица-> список
      16. ссылка на хеш-таблицу
      17. ссылка на хеш-таблицу/по умолчанию
      18. хэш-таблица существует?
      19. набор хеш-таблиц!
      20. обновление хеш-таблицы!
      21. обновление хеш-таблицы!/по умолчанию
      22. хеш-таблица-копия
      23. хеш-таблица-удалить!
      24. хеш-таблица-удалить!
      25. хеш-таблица-очистить!
      26. хеш-таблица-слияние
      27. хеш-таблица-слияние!
      28. карта хэш-таблицы
      29. хеш-таблица-сгиб
      30. хэш-таблица для каждого
      31. прогулка по хеш-таблице
   2. Функции хеширования
      1. номер-хэш
      2. объект-uid-хэш
      3. символ-хеш
      4. ключевое слово-хеш
      5. строка-хеш
      6. строка-ci-хэш
      7. экв?-хеш
      8. экв?-хеш
      9. равно?-хеш
      10. хеш
      11. хэш по идентификатору
      12. рекурсивная-хэш-максимальная глубина
      13. максимальная длина рекурсивного хэша
   3. Автор
   4. Хранилище
   5. Лицензия
   6. История версий

Реализация SRFI 69 с расширениями SRFI 90. Для получения дополнительной информации см. SRFI-69 и SRFI-90. Простая реализация бинарного поиска.

Процедуры хэш-таблицы

make-hash-table

[процедура]

(make-hash-table [ТЕСТ ХЭШ РАЗМЕР] [#:тест ТЕСТ] [#:хэш ХЭШ] [#:размер РАЗМЕР] [#:начальный НАЧАЛЬНЫЙ] [ #:min-load MIN-LOAD] [#:max-load MAX-LOAD] [#:weak-keys WEAK-KEYS] [#:weak-values ​​WEAK-VALUES])

Возвращает новую HASH-TABLE с предоставленной конфигурацией.

ТЕСТ

Функция эквивалентности.

ХЭШ

Хеш-функция.

РАЗМЕР

Ожидаемое количество элементов таблицы.

НАЧАЛЬНЫЙ

Начальное значение по умолчанию.

МИН. НАГРУЗКА

Минимальный коэффициент нагрузки. Флон в (0,0 1,0).

МАКС. НАГРУЗКА

Максимальный коэффициент нагрузки. Флон в (0,0 1,0).

СЛАБЫЕ КЛЮЧИ

Используйте слабые ссылки для ключей. (Игнорируется)

СЛАБЫЕ ЗНАЧЕНИЯ

Используйте слабые ссылки для значений. (Игнорируется)

Обратите внимание, что хэш-таблицы , а не гарантированно равны при сравнении? друг к другу, даже если они содержат точно такие же пары ключ/значение.

alist->hash-table

[процедура]

(alist->hash-table A-LIST [#:test TEST] [#:hash HASH] [#:size SIZE] [#:initial INITIAL] [ #:min-load MIN-LOAD] [#:max-load MAX-LOAD] [#:weak-keys WEAK-KEYS] [#:weak-values ​​WEAK-VALUES])

Возвращает новую ХЭШ-ТАБЛИЦУ. HASH-TABLE заполняется из A-LIST. Аргументы ключевого слова относятся к make-hash-table.

Если ключ встречается в A-LIST несколько раз, в хеш-таблице будет использовано первое вхождение.

хэш-таблица?

[процедура]

(хеш-таблица? ОБЪЕКТ)

Является ли ОБЪЕКТ хэш-таблицей?

размер хеш-таблицы

[процедура]

(размер хеш-таблицы HASH-TABLE)

Размер HASH-TABLE.

функция эквивалентности хеш-таблицы

[процедура]

(функция эквивалентности хеш-таблицы HASH-TABLE)

Функция эквивалентности HASH-TABLE.

хеш-таблица хэш-функция

[процедура]

(хеш-таблица-хеш-функция HASH-TABLE)

Хеш-функция HASH-TABLE.

минимальная нагрузка хэш-таблицы

[процедура]

(минимальная нагрузка хэш-таблицы HASH-TABLE)

Минимальный коэффициент загрузки HASH-TABLE.

максимальная нагрузка хеш-таблицы

[процедура]

(hash-table-max-load HASH-TABLE)

Максимальный коэффициент загрузки HASH-TABLE.

слабые-ключи хеш-таблицы

[процедура]

(слабые-ключи хеш-таблицы ХЕШ-ТАБЛИЦА)

Использует ли ХЭШ-ТАБЛИЦА слабые ссылки для ключей?

слабые-значения хэш-таблицы

[процедура]

(слабые-значения хэш-таблицы HASH-TABLE)

Использует ли HASH-TABLE слабые ссылки для значений?

хеш-таблица имеет инициализацию?

[процедура]

(hash-table-has-initial? HASH-TABLE)

Имеет ли HASH-TABLE начальное значение по умолчанию?

исходная хеш-таблица

[процедура]

(исходная хеш-таблица HASH-TABLE)

Начальное значение HASH-TABLE по умолчанию.

ключи хеш-таблицы

[процедура]

(ключи хэш-таблицы HASH-TABLE)

Возвращает список ключей в HASH-TABLE.

значений хеш-таблицы

[процедура]

(значения хеш-таблицы HASH-TABLE)

Возвращает список значений в HASH-TABLE.

hash-table->alist

[процедура]

(hash-table->alist HASH-TABLE)

Возвращает заполнение HASH-TABLE в виде a-списка.

ссылка на хеш-таблицу

[процедура]

(ссылка на хэш-таблицу КЛЮЧ ХЭШ-ТАБЛИЦЫ)

Возвращает ЗНАЧЕНИЕ для КЛЮЧА в ХЭШ-ТАБЛИЦЕ.

Прерывание с исключением, когда KEY отсутствует.

ссылка на хеш-таблицу/по умолчанию

[процедура]

(ссылка на хэш-таблицу/по умолчанию HASH-TABLE KEY DEFAULT)

Возвращает ЗНАЧЕНИЕ для КЛЮЧА в HASH-TABLE или значение ПО УМОЛЧАНИЮ, если КЛЮЧ отсутствует.

хэш-таблица существует?

[процедура]

(хеш-таблица существует? КЛЮЧ ХЕШ-ТАБЛИЦЫ)

Существует ли КЛЮЧ в ХЕШ-ТАБЛИЦЕ?

Набор хэш-таблиц

!

[процедура]

(хэш-таблица-набор! ЗНАЧЕНИЕ КЛЮЧА ХЭШ-ТАБЛИЦЫ)

Установите ЗНАЧЕНИЕ для КЛЮЧА в ХЭШ-ТАБЛИЦЕ.

Определен установщик для ссылки на хэш-таблицу, поэтому

 (установить! (ключ хэш-таблицы) ЗНАЧЕНИЕ)

эквивалентно

 (набор хэш-таблицы! КЛЮЧ ХЭШ-ТАБЛИЦЫ) ЗНАЧЕНИЕ)

обновление хеш-таблицы!

[процедура]

(обновление хэш-таблицы! КЛЮЧ ХЭШ-ТАБЛИЦЫ [ФУНКЦИЯ ОБНОВЛЕНИЯ [ФУНКЦИЯ-ЗНАЧЕНИЕ-ПО УМОЛЧАНИЮ]])

Устанавливает или заменяет ЗНАЧЕНИЕ для КЛЮЧА в ХЭШ-ТАБЛИЦЕ.

ФУНКЦИЯ ОБНОВЛЕНИЯ принимает существующее ЗНАЧЕНИЕ в качестве КЛЮЧА и возвращает новое ЗНАЧЕНИЕ. По умолчанию используется идентификатор 9.0976

Функция DEFAULT-VALUE-FUNCTION вызывается, когда отсутствует запись для KEY. По умолчанию используется (исходное-значение-хеш-таблицы), если оно предоставлено. В противном случае прерывается с исключением.

Возвращает новое ЗНАЧЕНИЕ.

обновление хэш-таблицы!/по умолчанию

[процедура]

(обновление хеш-таблицы!/значение по умолчанию КЛЮЧА ХЕШ-ТАБЛИЦЫ ОБНОВЛЕНИЕ-ФУНКЦИЯ ПО УМОЛЧАНИЮ)

Устанавливает или заменяет ЗНАЧЕНИЕ для КЛЮЧА в ХЕШ-ТАБЛИЦЕ .

ФУНКЦИЯ ОБНОВЛЕНИЯ принимает существующее ЗНАЧЕНИЕ в качестве КЛЮЧА и возвращает новое ЗНАЧЕНИЕ.

ЗНАЧЕНИЕ ПО УМОЛЧАНИЮ используется, когда запись для КЛЮЧА отсутствует.

Возвращает новое ЗНАЧЕНИЕ.

копия хеш-таблицы

[процедура]

(копия хеш-таблицы HASH-TABLE)

Возвращает неглубокую копию HASH-TABLE.

хеш-таблица-удалить!

[процедура]

(хеш-таблица-удалить! КЛЮЧ ХЕШ-ТАБЛИЦЫ)

Удаляет запись для КЛЮЧА в ХЕШ-ТАБЛИЦЕ.

хеш-таблица-удалить!

[процедура]

(hash-table-remove! HASH-TABLE PROC)

Вызывает PROC для всех записей в HASH-TABLE с ключом и значением каждой записи. Если PROC возвращает true, эта запись удаляется.

хеш-таблица-очистить!

[процедура]

(хеш-таблица-очистить! ХЕШ-ТАБЛИЦА)

Удаляет все записи в ХЕШ-ТАБЛИЦЕ.

слияние хеш-таблиц

[процедура]

(слияние хэш-таблиц ХЭШ-ТАБЛИЦА-1 ХЭШ-ТАБЛИЦА-2)

Возвращает новую ХЭШ-ТАБЛИЦУ с объединением ХЭШ-ТАБЛИЦЫ-1 и ХЭШ- ТАБЛИЦА 2. Ключи, существующие в обеих таблицах, будут взяты из HASH-TABLE-1.

хэш-таблица-слияние!

[процедура]

(слияние хэш-таблиц! ХЭШ-ТАБЛИЦА-1 ХЭШ-ТАБЛИЦА-2)

Возвращает ХЭШ-ТАБЛИЦА-1 как объединение ХЭШ-ТАБЛИЦА-1 и ХЭШ-ТАБЛИЦА-2. Ключи, существующие в обеих таблицах, будут взяты из HASH-TABLE-1.

карта хэш-таблицы

[процедура]

(карта хэш-таблицы HASH-TABLE FUNC)

Вызывает FUNC для всех записей в HASH-TABLE с ключом и значением каждой записи.

Возвращает список результатов каждого вызова.

hash-table-fold

[процедура]

(hash-table-fold HASH-TABLE FUNC INIT)

Вызывает FUNC для всех записей в HASH-TABLE с ключом и значением каждой записи и текущим свернутым значением . Начальное свернутое значение — INIT.

Возвращает окончательное свернутое значение.

хэш-таблица для каждого

[процедура]

(хэш-таблица для каждого HASH-TABLE PROC)

Вызывает PROC для всех записей в HASH-TABLE с ключом и значением каждой записи.

прогулка по хеш-таблице

[процедура]

(прогулка по хеш-таблице HASH-TABLE PROC)

Вызывает PROC для всех записей в HASH-TABLE с ключом и значением каждой записи.

Хеш-функции

Все хеш-функции возвращают фиксированное число в диапазоне [0 BOUND).

При указании фиксированного номера RANDOMIZATION эти функции будут использовать его для искажения значения; если не указано, значение будет отличаться для каждого вызова вашей программы. Это из соображений безопасности; Злоумышленник, который знает, к чему хешируется значение, может намеренно попытаться вызвать коллизии, тем самым сгладив вашу хеш-таблицу, эффективно сведя ее к списку. Всегда следите за тем, чтобы вы не раскрывали хэшированное значение злоумышленнику.

number-hash

[процедура]

(number-hash NUMBER [СВЯЗАННАЯ РАНДОМИЗАЦИЯ])

Для использования с = в качестве функции эквивалентности хеш-таблицы.

object-uid-hash

[процедура]

(object-uid-hash OBJECT [BOUND RANDOMIZATION])

В настоящее время является синонимом equal?-hash.

символ-хеш

[процедура]

(символ-хэш СИМВОЛ [СЧАСТНАЯ РАНДОМИЗАЦИЯ])

Для использования с eq? как функция эквивалентности хэш-таблицы.

ключевое слово-хэш

[процедура]

(ключевое слово-хэш КЛЮЧЕВОЕ СЛОВО [СВЯЗАННАЯ РАНДОМИЗАЦИЯ])

Для использования с eq? как функция эквивалентности хэш-таблицы.

string-hash

[процедура]

(string-hash STRING [BOUND START END RANDOMIZATION])

Для использования со строкой=? как функция эквивалентности хэш-таблицы. Необязательные аргументы START и END могут быть заданы, чтобы ограничить расчет хэша определенным подразделом STRING.

строка-ci-хэш

[процедура]

(string-hash-ci STRING [BOUND START END RANDOMIZATION])

[процедура]

(string-ci-hash STRING [BOUND START END RANDOMIZATION])

Для использования со строкой-ci знак равно как функция эквивалентности хэш-таблицы.

eq?-хэш

[процедура]

(eq?-хэш ОБЪЕКТ [СВЯЗАННАЯ РАНДОМИЗАЦИЯ])

Для использования с eq? как функция эквивалентности хэш-таблицы.

eqv?-хэш

[процедура]

(eqv?-хэш ОБЪЕКТ [СВЯЗАННАЯ РАНДОМИЗАЦИЯ])

Для использования с eqv? как функция эквивалентности хэш-таблицы.

equal?-hash

[процедура]

(equal?-hash OBJECT [СВЯЗАННАЯ РАНДОМИЗАЦИЯ])

Для использования с equal? как функция эквивалентности хэш-таблицы.

хеш

[процедура]

(хэш ОБЪЕКТ [СВЯЗАННАЯ РАНДОМИЗАЦИЯ])

Синоним для равенства?-хеш.

хеш-по-идентификатору

[процедура]

(хэш-по-идентификатору ОБЪЕКТ [СВЯЗАННАЯ РАНДОМИЗАЦИЯ])

Синоним для eq?-хеш.

recursive-hash-max-depth

[параметр]

(recursive-hash-max-depth)

Максимальная глубина структуры, которой следует следовать при вычислении хеш-значения. По умолчанию 4.

recursive-hash-max-length

[параметр]

(recursive-hash-max-length)

Максимальная длина вектора, которой следует следовать при вычислении хеш-значения. По умолчанию 4.

Автор

Первоначальная реализация Феликса, затем сильно расширенная Коном Ловеттом, теперь поддерживается командой The CHICKEN.

Репозиторий

Это яйцо размещено в репозитории CHICKEN Subversion:

https://[email protected]/svn/chicken-eggs/release/5/srfi-69

Если вы хотите проверить из репозитория исходного кода этого яйца, и вы не знакомы с Subversion, см. эту страницу.

Лицензия

 Copyright (c) 2008-2021, The Chicken Team
Copyright (c) 2000-2007, Феликс Л. Винкельманн
Все права защищены.
Распространение и использование в исходном и бинарном виде, с или без
модификации, допускаются при соблюдении следующих условий
которые встретились:
1. При повторном распространении исходного кода должны сохраняться вышеуказанные авторские права.
 обратите внимание, этот список условий и следующий отказ от ответственности.
2. Распространение в бинарной форме должно воспроизводить указанные выше авторские права. уведомление, этот список условий и следующий отказ от ответственности в
 документации и/или других материалов, поставляемых с дистрибутивом.
3. Имя авторов не может быть использовано для поддержки или продвижения продуктов.
 полученные из этого программного обеспечения без специального предварительного письменного разрешения.
ДАННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ АВТОРАМИ «КАК ЕСТЬ» И ЛЮБОЙ ЯВНОЙ ИЛИ
ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ
ОТ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ ОТКАЗЫВАЕТСЯ.
АВТОРЫ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПРЯМЫЕ, КОСВЕННЫЕ,
СЛУЧАЙНЫЕ, ОСОБЫЕ, ПРИМЕРНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ (ВКЛЮЧАЯ, НО
НЕ ОГРАНИЧИВАЯСЬ ​​ПРИОБРЕТЕНИЕМ ЗАМЕНЯЮЩИХ ТОВАРОВ ИЛИ УСЛУГ; ПОТЕРЯ ПРИМЕНЕНИЯ,
ДАННЫЕ ИЛИ ПРИБЫЛЬ; ИЛИ ПРЕРЫВАНИЕ ДЕЛОВОЙ ДЕЯТЕЛЬНОСТИ) ОДНАКО ВЫЗВАННАЯ И НА ЛЮБОЙ
ТЕОРИЯ ОТВЕТСТВЕННОСТИ, ПО КОНТРАКТУ, СТРОГОЙ ОТВЕТСТВЕННОСТИ ИЛИ ДЕЛИКТУ
(В ТОМ ЧИСЛЕ ПО НЕБРЕЖНОСТИ ИЛИ ИНЫМ ОБРАЗОМ), ВОЗНИКШИЕ КАКИМ-ЛИБО ОБРАЗОМ ИЗ ИСПОЛЬЗОВАНИЯ
ЭТО ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, ДАЖЕ ЕСЛИ УВЕДОМЛЕНО О ВОЗМОЖНОСТИ ТАКОГО ПОВРЕЖДЕНИЯ.
