Схема встраивания духовой шкаф: Bosch, Electrolux, Samsung, Siemens, Gorenje

Bosch, Electrolux, Samsung, Siemens, Gorenje

Все большее количество людей отдает свое предпочтение встраиваемой технике. Благодаря компактным кухонным агрегатам имеется возможность не только сэкономить пространство, но и получить действительно полноценный прибор для приготовления вкусной, полезной и разнообразной пищи. Именно поэтому на кухнях все чаще встречаются расположенные в разных местах варочные поверхности и духовые шкафы. Как же выглядит схема встройки духового шкафа, и как правильно выполнить его подключение?

Схема встройки

Основные особенности подключения встроенных духовых шкафов

Перед тем как узнать точную схему встройки духовых шкафов Bosch, Electrolux, Samsung, Siemens либо Gorenje, стоит более детально ознакомиться с основными особенностями подобной техники.

Конструкция современных моделей духовок предполагает наличие следующих элементов и функций:

• В агрегатах электрического типа нагревательные элементы находятся не только в нижней части, но и в верхней и боковых.
• Хороший духовой шкаф оснащается конвектором, который отвечает за циркуляцию горячих воздушных потоков, обеспечивающих оптимальный процесс нагревания блюда.
• Модели духовых шкафов, работающих на газу, имеют более сложную схему встраивания. Помимо обеспечения источника электроэнергии, такой агрегат нужно грамотно подключить к газовой трубе. Данную работу выполнять самостоятельно крайне не рекомендуется, так как любая допущенная ошибка может повлечь за собой опасные для жизни домочадцев последствия.

Как только желаемая техника была выбрана, можно приступать к непосредственному процессу ее встройки.

Процедура установки

Перед тем как приступить к установке духового шкафа, следует точно определиться с тем, какой именно модификации он будет:

• Устройства независимого типа предполагают отдельное расположение и функционирование духовки и варочной поверхности.
• Агрегаты зависимые предполагают взаимодействие духового шкафа и варочной поверхности. Устанавливаются два этих элемента в одном месте, а их управление происходит посредством одной панели (она, как правило, находится на духовке).

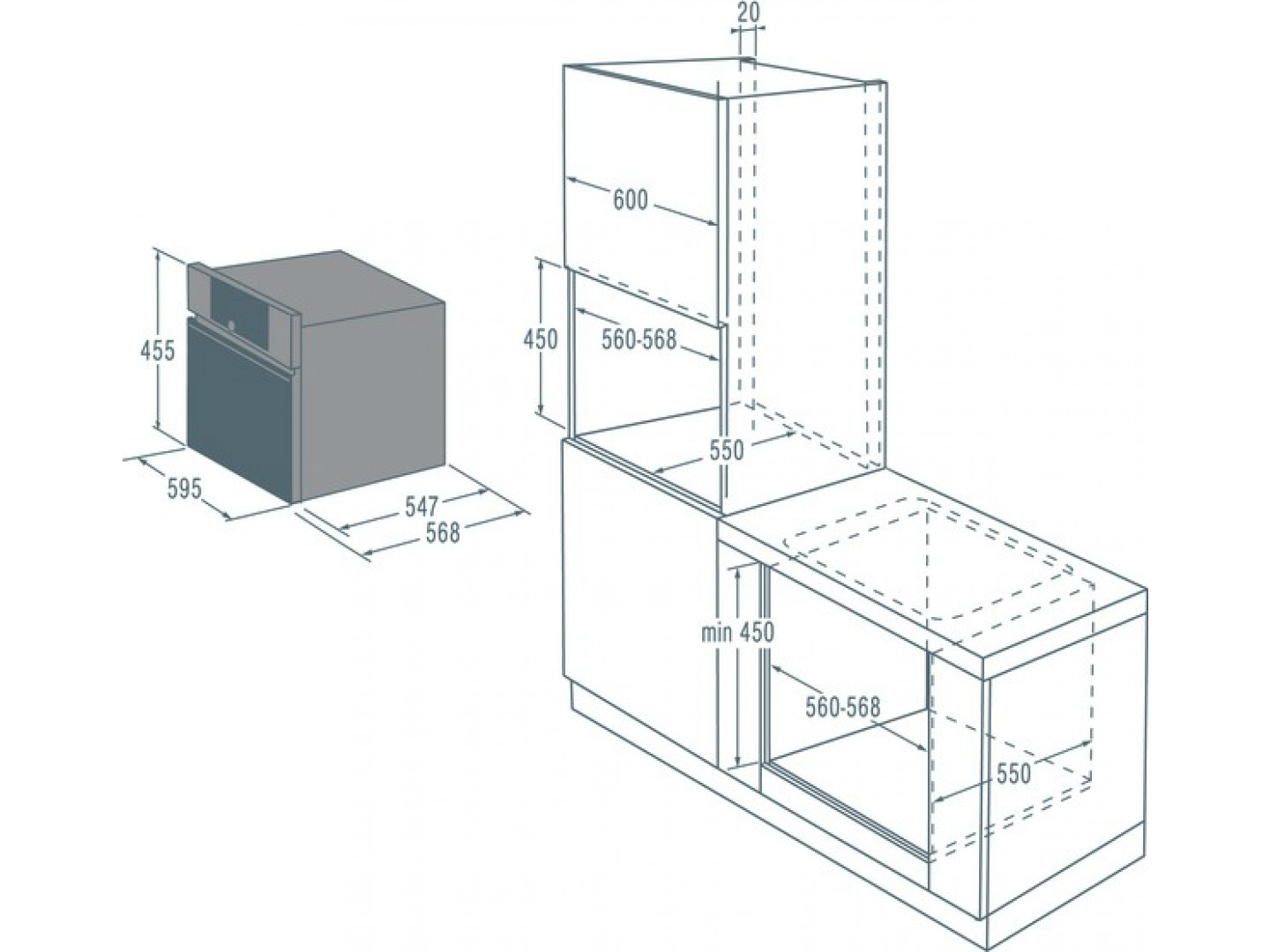

Выглядит схема встраивания духового шкафа Bosch, Electrolux, Samsung, Siemens либо Gorenje следующим образом:

• Для начала потребуется подготовить отдельную нишу, в которой и будет устанавливаться духовой шкаф. Ее нужно тщательно проверить посредством уровня на наличие перекосов. Если такие и имеются, то их нужно устранить, так как из-за подобного дефекта тепло в духовом шкафу в процессе готовки будет распределяться неравномерно. Как результат – неравномерное выпекание пищи и быстрый выход агрегата из строя.

• Так как в процессе функционирования наружная часть духового шкафа излучает значительное количество тепла, то стоит оставить небольшие зазоры (более 5 см с обеих сторон) между техникой и стенами ниши для вентиляции. Это касается и нижней части ниши – духовка должна быть приподнята на 85-95 мм.
  Зазор сзади должен составлять не меньше 40 мм, как показано на фото.
• Так как каждая модель обладает своими индивидуальными габаритами, то и схема духового шкафа будет выглядеть по-разному. В таком случае нужно в обязательном порядке учесть размеры техники, а также ее конструктивные особенности.

Подключение: как это делается?

Когда техника установлена, можно приступить к последующему этапу. Так, схема подключения духового шкафа электрического типа предполагает выполнение следующих действий:

• Так как современные модели электрических духовых шкафов требуют достаточно большой мощности, то нужно очень тщательно подойти к прокладке трехжильного кабеля из меди, который тянется до розетки духовки от силового щитка. Такую процедуру нужно выполнять только в том случае, если речь идет о старом доме, электропроводка в котором была произведена из алюминиевых проводов.
• В случае, когда мощность духовки составляет от 3 до 3,5 кВт, в щитке потребуется установить дополнительный автомат (на 25 А), предназначенный лишь для включения этой техники.
• Если техника имеет мощность свыше 3,5 кВт, тогда автомат устанавливается на 40 А, а в качестве провода используется ВВГ-3 Х 4,0.

Если подобная электрическая схема духового шкафа выглядит слишком сложно, тогда подключение подобного бытового агрегата лучше всего доверить профессиональным мастерам, имеющим все необходимые инструменты и навыки работы.

Поделись полезной ссылкой:

Популярные публикации

Установка встроенного духового шкафа своими руками

Обустройство в современной кухне духового шкафа с многообразием функций значительно расширяет ассортимент блюд, отличающихся своеобразным тонким вкусом и ароматом. О том, как устанавливать встраиваемый вариант такой бытовой техники, рассказано далее.

Конструкция духового шкафа

Прежде чем решиться установить автономное духовое устройство, нужно определиться, какие конструкционные особенности будут наиболее привлекательными и отвечающими ожиданиям. Практически во всех моделях, функционирующих от электроэнергии, нагревательные элементы фиксируются не только в привычном нижнем положении. Они могут быть сбоку, а также сверху.

Встречаются разновидности с механизмами регулирования температуры, расположенными раздельно. Усовершенствованные модификации порадуют функцией равномерной циркуляции нагретых потоков за счет работы конвектора.

Виды и отличительные характеристики

Различаются шкафы степенью локальности:

• зависимые – привычные комплекты с варочной панелью;
• независимые – полностью автономные конструкции, способные разместиться рационально и удобно для хозяйки в нужном месте.

Приспособленные для встраивания в кухонные мебельные ансамбли разновидности не требуют особенных подходов по их адаптации к уже сложившемуся образу интерьера. Доступная установка электрических видов шкафов часто склоняет выбор в их пользу. В любом случае выбирается духовой шкаф по способу нагрева для конкретных условий, так как достоинства есть у обоих типов.

Более сложная схема подсоединения духовки, работающей от газа, компенсируется экономичностью эксплуатации и возможностью быстро изменять степень нагревания внутри, что недоступно для электрических моделей. Но последняя разновидность шкафов позволяет производить нагрев со всех сторон, тогда как горелки, функционирующие от газа, делают это только снизу.

Подготовка места

Прежде чем установить такой бытовой прибор. как встраиваемый духовой многофункциональный шкаф, нужно подобрать для него участок кухонного пространства, отвечающий ключевым требованиям. Для встраивания предусматривается наличие нужного зазора обеспечивающего вентиляцию, по отношению к стенкам ниши или предмета мебели.

Чтобы в последующем грамотно подключить выбранную модель, проверяется нижняя поверхность ниши, которая должна иметь абсолютно точную горизонталь, это выполняется уровнем. Только в этом случае шкаф будет функционировать правильно сообразно техническим характеристикам.

Ориентир на средние величины зазоров сделает подключение духовки не только правильным, но и безопасным: снизу ≈ 90 мм, сбоку ≥ 5 мм, сзади ≥ 40 мм. Нужно помнить, что рядом не должно быть мойки.

Подключение электрического шкафа

Все мероприятия ведутся после обесточивания сети. Чтобы добиться рационального встраивания духового шкафа, целесообразно обратиться к электрику, так как  схема предполагает применение трехжильного провода, подающего питание от щитка, что самостоятельно определить бывает сложно. Только в этом случае установка мощного прибора может считаться безопасной. Розетка для такого кабеля нужна трех контактная, ориентированная на подключение подобных шкафов.

Поставив в подготовленную нишу духовой на электрическом питании шкаф, остается правильно его сориентировать по отношению ко всем поверхностям и подключить к сети, что уже несложно выполнить своими руками, если профессионально точно смонтирована вся система встройки, учитывающая, что в щитке должен находиться отдельный автомат именно для духового соответствующей мощности шкафа.

Тонкости установки газовой духовки

Несложная на первый взгляд установка газового духового шкафа требует обращения к специалистам, чтобы была четко выдержана схема монтажа без риска нарушения функционирования системы газоснабжения.

Основные параметры ниши для встраивания учитывают наличие вентиляционных зазоров, что является одним из доминирующих требований.

Особенного внимания требует подключение шкафа к самой газовой магистрали посредством гибкого шланга. На этом этапе ключевым условием является достижение абсолютной герметизации соединений. И только квалифицированный мастер сможет обеспечить отдельный кран, чтобы встроить газовую духовку.

Установка и подключение встраиваемого духового шкафа своими руками

На кухне такая вещь, как духовка выручает хозяек, когда они хотят приготовить что-нибудь вкусненькое. Но любая техника требует установки. Но как установить правильно духовой шкаф самостоятельно? Для этого нужно его установить и подключить к газу или электричеству.





Разновидности духовых шкафов

Так называемые «духовки» бывают двух видов. Первый из них – автономные или независимые духовые шкафы. Их функционирование зависит только от них самих и не от чего больше. Второй вариант – не автономные. Такой вид духовых шкафов, электрически связываться с основной варочной панелью. В этом случае снизу располагается духовка, а сверху варочная плита. Установка встраиваемого духового шкафа своими руками не отличается ничем принципиальным от установки обычной духовки.

Подготовка к установке и подключению духовых шкафов

Установка духового шкафа своими руками начинается с того, что освобождается и выравнивается то место, где будет располагаться духовка.

Так же следует отметить, что между духовым шкафом и просто любой варочной поверхностью и стеной должна существовать воздушная прослойка. Не секрет, что при контакте с высокими температурами близкое расположение стены и мебели никакого полезного воздействия на ваш интерьер не окажет. В среднем толщина зазора должна составлять: от задней стены — 4 см, от соседних шкафов -0,5 см, от пола – 8-9 см.

Как известно, духовой шкаф может работать как на газу, так и за счет электричества. В первом случае необходимо обеспечить систему газоснабжения и не нарушить ее целостность. Рекомендовано располагать газовый шкаф на расстоянии 1,2 метров от непосредственного источника газа.

Второй вариант — шкаф электрический. В плане самостоятельной установки он более простой, так как электрическую духовку проще подключить к электросети. Как подключить духовой шкаф к электричеству? Розетку, куда подсоединяются провода, лучше всего располагать на расстоянии не ниже, чем 10 см от пола. Розетка должна выдержать силу тока не менее 40 амперам.

Смотрите также:

Схема установки газовых духовых шкафов

Подключить духовой шкаф своими руками к газовой магистрали с помощью гибкого шланга. Соблюдается основательная герметизация мест соединения специального крана и выходного штуцера. Следует учесть, что такую работу рекомендуется выполнять сотрудникам газовой службы. Более того, без их личного вмешательства не разрешено подключение духового шкафа в газовую магистраль.

• Оборудование установить и закрепить. В линию поставки газа вкручивается до самого упора соединительная часть трубопровода. Делается это с помощью специального газового ключа для работы с трубами.
• Расширяющий конец трубы подкручивается к смонтированному трубопроводу. Другой же конец присоединяется к выпускному клапану, расположенному в стенке.
• С помощью ключа каждый из концов трубы закручивается и затягивается.

Установка и подключение электрической духовки

1. Полностью отключается электрический ток в проводке.
2. Если провода для включения в сеть нет в наличии, то он приобретается дополнительно. В процессе установки своими руками он крепится к соответствующим клеммам.
3. От распределительного щитка до той розетки, куда будет подключен шкаф, прокладывается 3-х жильный медный провод. Если шкафы потребляют мощность в разбегах от 3 до 3,75 кВ, то требующаяся сила тока в электросети колеблется в значениях от 16 А
4. Рассмотрите распределительный щиток. Должна быть предусмотрена прокладка провода. Это могут оказаться и провод ВВГ- 3 * 2,5, и провод ВВГ-3 * 4,0.
5. Подключение к розетке. Зачастую в кабеле наблюдаются 3 жилки. Соответственно, и розетка к нему подбирается 3-х контактная.
6. Проводится пробный запуск духовки и производится наблюдение, все ли сделано грамотно. Если это так, то работа завершена.

Как правильно проверить работу духового шкафа?

• Включить шкаф, предварительно ознакомившись с инструкцией, предложенной производителем.
• Проверить, работают ли световые индикаторы.
• Все ТЭНы должны нагреваться равномерно. Ваша задача – отследить это процесс.
• Ставится режим нагрева при максимальной мощности.
• Разогреть духовку до температуры от +150 до +250 °С. Окна следует оставить открытыми или включить вытяжку. Так полностью исчезнет запах заводской смазки и гари.

Смотрите также – Как выбрать настольную электрическую духовку для дома

Полезные советы

• В местах соединения обмажьте мылом шланги, которые вы использовали для подключения газовой духовки. На шлангах могут появиться пузырьки, это сигнал к тому, что резьба не очень плотно прилегает в этих местах. Необходимо будет проблемный узел разобрать, а после этого заново провести монтаж.
• Электрический духовой шкаф, независимо от того обычный он или встраиваемый, отличается высоким энергопотреблением. Вследствие этого, к нему необходимо провести дополнительную ветку от щитка. Используется целый, нетронутый провод с сечением, ширина токоведущей жилы которого составляет около 2,5 или 4 кв. мм при мощности духовки выше, чем 3,5 КВт.

Смотрите также:

Cold Vine AC-60B

Внутренний объем, л: — Выберите — 53

Тип охлаждения: — Выберите — Абсорбционный

Полностью бесшумный: — Выберите — Да

Тип установки: — Выберите — Отдельностоящий,Встраиваемый

Дверь: — Выберите — Сплошная

Внутреннее освещение: — Выберите — LED (белая)

Напряжение, В: — Выберите — 220

Энергопотребление, кВт/год: — Выберите — 314

Класс энергоэффективности: — Выберите — Е

Мощность, Вт: — Выберите — 65

Цвет корпуса: — Выберите — Чёрный

Перенавешиваемая дверь: — Выберите — Да

Замок двери: — Выберите — Есть

Количество полок, шт. : — Выберите — 2

Регулировка полок по высоте: — Выберите — Да

Регулировка полок по глубине: — Выберите — Да

Материал полок: — Выберите — Пластифицированный металл

Количество дверных полок, шт.: — Выберите — 2

Регулировка дверных полок по высоте: — Выберите — Да

Автоматическая разморозка: — Выберите — Да

Скользящий шарнир: — Выберите — Да

Размер упаковки (ВxШxГ), мм: — Выберите — 632 x 510 х 520 мм

Высота (мм): — Выберите — 605

Ширина (мм): — Выберите — 460

Глубина (мм): — Выберите — 500

Внутренние размеры (ВxШxГ), мм: — Выберите — 500 х 355 х 275 мм

Вес нетто, кг: — Выберите — 21 кг

Вес брутто, кг: — Выберите — 23 кг

EAN код: — Выберите — 4631137716647

Хладагент: — Выберите — Nh4

Термостат: — Выберите — Электронный

Климатический класс: — Выберите — N(от +16°C до +32°C)

Производитель: — Выберите — Cold Vine (Россия)

Страна сборки: — Выберите — Китай

Срок гарантии: — Выберите — 1 год

виды духовых шкафов, нюансы установки и подключения

Большая и уютная кухня — мечта каждой хозяйки. Основное требование — кухонное помещение должно быть удобным, в нём должно иметься все самое полезное и нужное оборудование, а без некоторых приборов представить современную кухню, вообще, невозможно.

Одной из таких незаменимых и важных для кухни вещей считается духовой шкаф. С помощью этого представителя бытовой кухонной техники можно приготовить массу разнообразных, полезных и аппетитных блюд на любой вкус.

Разновидности духовых шкафов

Приняв решение о приобретении духового шкафа необходимо обязательно ознакомиться с правилами его установки своими руками. Другим важным моментом, предшествующим процессу установки, является выбор из огромного ассортимента предлагаемых в магазинах моделей именно ту, которая полностью удовлетворит все ваши требования.

Чтобы сделать правильный выбор, нужно прежде всего изучить на какие типы подразделяются все духовые шкафы. По методу монтажа духовые шкафы подразделяются на встраиваемые и отдельностоящие (независимые).

Встраиваемые духовки устанавливаются непосредственно в кухонном гарнитуре, тогда как автономные имеют возможность установки отдельно от других предметов мебели. А также духовые шкафы имеют разные способы нагрева:

1. Газовый духовой шкаф можно подключить в любой кухне, однако, выполнение всех работ по монтажу необходимо будет поручить специалистам, а не делать это самостоятельно, иначе может возникнуть риск нарушения системы газоснабжения всего дома. У таких приборов имеются сопла конфорок, находящиеся на дне духовки. В связи с этим нагрев продуктов происходит снизу. Такого вида техника имеют надёжную систему контроля газа, благодаря которой использовать её абсолютно безопасно.
2. Духовой шкаф другого вида — электрический можно подключить и своими руками. Установить его гораздо проще, чем газовые модели. Кроме того, такая техника оснащена различными дополнительными функциями, значительно упрощающими её эксплуатацию. В электрических духовых шкафах температурные условия, необходимые для готовки, создаются намного быстрее. Так как продукты нагреваются сразу со всех сторон.

Установка встраиваемых духовых шкафов

Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.

Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.

Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.

Расположение духовки в нише

Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.

Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.

Конкретные расстояния от стенок ниши до частей духового шкафа:

• до задней стенки духового шкафа — 40 мм;
• до левой и правой стенки духовки — по 50 мм;
• расстояние до дна духового шкафа — 90 мм.

Как подключить духовой шкаф к электричеству

После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.

Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:

• Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ — 3*2,5.
• В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ — 3*4,0.

Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.

В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.

Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается разъем с тремя контактами, благодаря ему подключается трехжильный кабель.

На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.

Монтаж газового духового шкафа

Начало установки газовой духовки аналогично установке электрической. Точно так же нужно подготовить нишу, оставляя между стенками такие же расстояния. Но, конечно, имеются и отличия, связанные с источником работы духового шкафа.

Модели, функционирующие за счёт природного газа, подсоединяются к газопроводу при помощи специального гибкого шланга. Здесь необходимо обеспечить полноценную герметизацию каждого из соединений.

Если к трубе газа подключается сразу и духовка и варочная панель, то понадобятся две ветки подключения с разными кранами для отключения поступления газа.

Перед тем как приступить к последующим действиям, необходимо установить за краном прокладку из диэлектрического материала. Она необходима для выполнения функции разрыва электрической сети. Для присоединения к центральному газоснабжению пользуются либо медной (можно и стальной) трубкой, либо сильфонным шлангом.

При установке медного или стального изделия нужно помнить, что труба находится рядом с духовкой. Чаще всего подходит трубка на 0,5 дюйма, имеющая наружную резьбу. Практически у всех духовых шкафов газовый вывод подходит под эти параметры. К этому выводу можно подсоединить как сильфонный шланг, так и металлическую трубу.

При установке шланга, необходимо проследить, чтобы он не соприкасался с движущимися предметами, а также необходимо избежать его пережима. Шланг не должен быть длиннее двух метров. При этом в идеале на нём не должно быть никаких наращиваний. Соединений и переходников должно быть минимальное количество. Оптимальное — не больше двух.

Особенности установки и подключения газового духового шкафа

Эти нюансы при подключении газового духового шкафа нельзя упускать из внимания. По завершении установки нужно обязательно убедиться что все сделано правильно и не допущено никаких ошибок.

Однако, и это ещё не все. Завершив монтаж варочной панели и духовки необходимо ещё и правильно настроить работу техники — отрегулировать минимальный огонь газовой горелки и контакты термопар, которые входят в запирающий клапан системы газового контроля агрегата.

По окончании всех работ, необходимо убедиться что газ не пропускает. Для этого можно воспользоваться старым проверенным способом. При помощи губки или помазка нанести на участки, из которых потенциально может происходить утечка, мыльную пену. Если мыло начнёт пениться — значит, здесь газ пропускает. Далее, останется просто качественней заизолировать проблемный участок.

Существуют ещё некоторые тонкости, которые обязательно нужно соблюдать при работе с газовым оборудованием. Обычный человек не всегда сможет как следует установить духовой шкаф, работающий на газу. Поэтому при возникновении малейших сомнений лучше всё-таки обратиться к специалисту.
