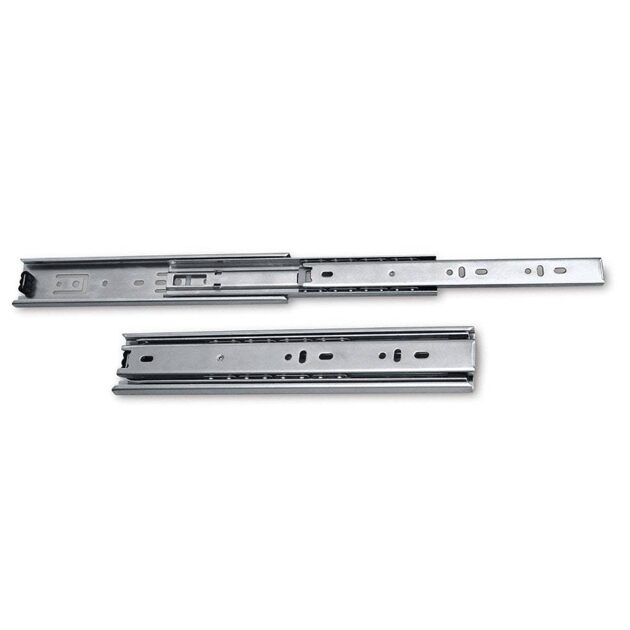

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 400мм, высота 30мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 15кг

В МАГАЗИНЕще цены и похожие товары

975

1438

Шариковые направляющие для мебели 100% полного выдвижения с доводчиком soft-closing выдвижных ящиков и тумб, плавное закрывание, длина 450мм, высота 45мм, телескопические, 2 плашки одного ящика, набор, комплект, сталь, до 30кг

В МАГАЗИНЕще цены и похожие товары

236

350

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 250мм, высота 42мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 25кг

В МАГАЗИНЕще цены и похожие товары

395

582

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 450мм, высота 42мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 25кг

В МАГАЗИНЕще цены и похожие товары

432

637

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 500мм, высота 35мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь

В МАГАЗИНЕще цены и похожие товары

162

239

Роликовые направляющие для мебели частичного выдвижения выдвижных ящиков и тумб, длина 300мм, без доводчика, телескопические, съемный механизм, 4 плашки одного ящика, набор, комплект, металл, белый, до 15кг, Laurus

В МАГАЗИНЕще цены и похожие товары

925

1364

Шариковые направляющие для мебели 100% полного выдвижения с доводчиком soft-closing выдвижных ящиков и тумб, плавное закрывание, длина 400мм, высота 45мм, телескопические, 2 плашки одного ящика, набор, комплект, сталь, до 30кг

В МАГАЗИНЕще цены и похожие товары

301

444

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 300мм, высота 42мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 25кг

В МАГАЗИНЕще цены и похожие товары

905

1334

Шариковые направляющие для мебели 100% полного выдвижения от нажатия выдвижных ящиков и тумб, push-to-open, длина 400мм, высота 45мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, до 30кг

В МАГАЗИНЕще цены и похожие товары

482

711

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 500мм, высота 42мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 25кг

В МАГАЗИНЕще цены и похожие товары

331

488

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 500мм, высота 30мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 15кг

В МАГАЗИНЕще цены и похожие товары

388

599

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 400мм, высота 35мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь

В МАГАЗИНЕще цены и похожие товары

331

488

Шариковые направляющие для мебели частичного выдвижения выдвижных ящиков и тумб, длина 438мм, высота 17мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, до 8кг, LAURUS

В МАГАЗИНЕще цены и похожие товары

865

1275

Шариковые направляющие для мебели 100% полного выдвижения от нажатия выдвижных ящиков и тумб, push-to-open, длина 350мм, высота 45мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, до 30кг

В МАГАЗИНЕще цены и похожие товары

804

1186

Шариковые направляющие для мебели 100% полного выдвижения от нажатия выдвижных ящиков и тумб, push-to-open, длина 300мм, высота 45мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, до 30кг

В МАГАЗИНЕще цены и похожие товары

250

370

Шариковые направляющие для мебели частичного выдвижения выдвижных ящиков и тумб, длина 310мм, высота 17мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, LAURUS

В МАГАЗИНЕще цены и похожие товары

1 550

2250

Направляющая шариковая с ДОВОДЧИКОМ, AQ, h55 (1. 2/1.2/1.4) Нагрузка 40кг, 450 мм, полного выдвижения для выдвижных ящиков и тумб, съемный механизм.

В МАГАЗИНЕще цены и похожие товары

194

350

Шариковые направляющие для мебели, длина 300мм, высота 35мм, полного выдвижения, выдвижных ящиков и тумб, без доводчика, телескопические

В МАГАЗИНЕще цены и похожие товары

273

403

Роликовые направляющие для мебели частичного выдвижения выдвижных ящиков и тумб, длина 550мм, без доводчика, телескопические, съемный механизм, 4 плашки одного ящика, набор, комплект, металл, белый, до 15кг, Laurus

В МАГАЗИНЕще цены и похожие товары

398

685

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 350 мм, высота 35мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь

В МАГАЗИНЕще цены и похожие товары

220

325

Роликовые направляющие для мебели частичного выдвижения выдвижных ящиков и тумб, длина 350мм, без доводчика, телескопические, съемный механизм, 4 плашки одного ящика, набор, комплект, металл, белый, до 10кг

В МАГАЗИНЕще цены и похожие товары

230

340

Роликовые направляющие для мебели частичного выдвижения выдвижных ящиков и тумб, длина 400мм, без доводчика, телескопические, съемный механизм, 4 плашки одного ящика, набор, комплект, металл, белый, до 10кг

В МАГАЗИНЕще цены и похожие товары

542

800

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 600мм, высота 42мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 25кг

В МАГАЗИНЕще цены и похожие товары

266

393

Роликовые направляющие для мебели частичного выдвижения выдвижных ящиков и тумб, длина 500мм, без доводчика, телескопические, съемный механизм, 4 плашки одного ящика, набор, комплект, металл, белый, до 10кг

В МАГАЗИНЕще цены и похожие товары

425

850

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 450мм, высота35мм, без доводчика, телескопические, съемный механизм,/механизм ящиков/направляющие комода/направляющие шкафа/металлические

В МАГАЗИНЕще цены и похожие товары

397

670

Шариковые направляющие для мебели полного выдвижения выдвижных ящиков и тумб, длина 550мм, высота 35мм, без доводчика, телескопические, 2 плашки одного ящика, набор, комплект, сталь

В МАГАЗИНЕще цены и похожие товары

247

365

Роликовые направляющие для мебели частичного выдвижения выдвижных ящиков и тумб, длина 450мм, без доводчика, телескопические, съемный механизм, 4 плашки одного ящика, набор, комплект, металл, белый, до 10кг

В МАГАЗИНЕще цены и похожие товары

373

660

Шариковые направляющие для мебели полного выдвижения выдвижных ящиков и тумб, длина 500мм, высота 32мм, без доводчика, телескопические, 2 плашки одного ящика, набор, комплект, сталь

В МАГАЗИНЕще цены и похожие товары

2 страница из 4

Направляющие для ящиков Heavy Duty VS Regular

Какая разница?

При покупке направляющих для ящиков на нашем страница продукта, вы увидите, что это два типа выдвижных ящиков: Промышленные направляющие для ящиков для тяжелых условий эксплуатации и Обычные направляющие для ящиков.



Как узнать, когда лучше выбрать одно? Какой вам нужен? Цель этого сообщения в блоге — ответить на эти вопросы и показать основные различия между этими двумя продуктами. Если вы не уверены, нужны ли вашему проекту слайды из ящика, посмотрите это Направляющие для ящика 101 блог, чтобы узнать.

Сравнение слайдов ящика

В таблице ниже приведены характеристики обоих Промышленные направляющие для ящиков для тяжелых условий эксплуатации и Обычные направляющие для ящиков. Эти характеристики можно найти на странице их продукта.

Используя эту таблицу для быстрого сравнения, легко увидеть некоторые ситуации, когда вам нужно будет использовать сверхмощные направляющие ящика вместо обычных направляющих ящика. Вес одного из ваших выдвижных ящиков превышает 400 фунтов? Вам понадобится сверхмощная направляющая для ящиков. Вам нужен удлинитель длиной 60 дюймов? Вам понадобится сверхмощная направляющая для ящиков. Но что, если оба продукта удовлетворяют ваши потребности, зачем вам использовать сверхмощные выдвижные ящики и когда это целесообразно? Между этими выдвижными ящиками есть одно ключевое различие, которое подразумевается под названием «Heavy Duty», а именно долговечность.

Ключевое отличие: долговечность

Как следует из названия «Heavy Duty», сверхмощные направляющие для ящиков более долговечны, чем обычные направляющие для ящиков. Но что это означает и какие физические различия делают сверхмощные направляющие ящиков более прочными? Под долговечностью обычно понимается срок службы продукта и его способность работать в суровых условиях. Так почему же направляющие ящиков для тяжелых условий эксплуатации более долговечны? Ну, во-первых, когда мы сравниваем два выдвижных ящика рядом друг с другом, разница в размере между ними очевидна. Эта разница поможет продлить срок службы выдвижного ящика для тяжелых условий эксплуатации в случаях, когда возникает проблема коррозии или ржавчины. Хотя эти направляющие изготовлены из того же материала, увеличение толщины направляющих для тяжелых условий эксплуатации позволит им прослужить дольше в более суровых условиях, так как имеется больше материала, который необходимо удалить ржавчиной до выхода из строя.

Кроме того: шарикоподшипники из нержавеющей стали намного более устойчивы к ржавчине, чем холоднокатаная сталь, которая используется на элементах направляющих ящиков. Следует ожидать, что элементы ржавят раньше шариковых подшипников.

Другой проблемой, связанной с долговечностью направляющих ящиков, является ожидаемый срок службы шариковых подшипников. Шариковые подшипники обеспечивают плавное движение каждого элемента и передают нагрузку каждого элемента другому. Выход из строя шарикоподшипника в нормальных условиях эксплуатации обычно связан с адгезионным износом. Адгезионный износ происходит, когда два материала скользят друг относительно друга, вызывая удаление материала [1].

Ожидаемая продолжительность жизни шарикового подшипника определяется ISO 281 как формула ниже. Элементы P, который является динамической нагрузкой на один шарик подшипник; C, который является основным динамическим рейтингом нагрузки шарикоподноса; и e, который является переменной в зависимости от стиля подшипника (для шариконосцев он равен 3). C — это значение, которое зависит от материала и размера шарикового подшипника. Для наших целей, большие шариковые подшипники слайда тяжелого ящика долг приведет к более высокой базовой динамической нагрузки рейтинг, как оба шариковые подшипники сделаны из одного и того же материала. Это означает ту же нагрузку; шариковые подшипники слайдов тяжелого ящика будут длиться дольше, чем обычные слайды ящика. Вы также заметите, что продолжительность жизни шариконосца дается с точки зрения революций, а это означает, что жизнь подшипника мяча также зависит от скорости и частоты использования.

Шариковые подшипники также могут потерпеть неудачу, если внешний материал загрязняет область вокруг подшипника мяча. Если загрязняющие вещества поступят в раздвижную зону, это увеличит эффект износа клея и сократит продолжительность жизни шарикового подшипника. Тяжелые слайды ящик службы помочь уменьшить этот риск, имея больший подшипник фиксатор по сравнению с обычными слайдами ящик. Подшипник фиксатор используется для удержания шариковые подшипники на месте. Но с большим подшипником фиксатор тяжелых слайдов ящик долг, он также помогает оттолкнуть мусор от шарика подшипников, который защищает их и держит раздвижной области чистой.

Как принять решение?

Пока тяжелые скольжения ящика обязанности более прочны чем обычные скольжения ящика, вам не всегда нужно то экстренное стойкость и оно будет зависеть на вашем применении. Используете ли вы ящик слайды снаружи или где они подвергаются воздействию элементов и / или мусора? Вы хотите использовать тяжелые слайды ящик долг. Используете ли вы слайды ящика в приложениях с высокой нагрузкой и высокой частотой? Вы хотите тяжелых слайдов ящик долг. Но если вы планируете использовать ваш ящик слайды внутри, регулярные слайды ящик подходят. Как правило, вы хотите тяжелых слайдов ящик долг в любом наружном приложении, как с Р.В. или прицепов, и в промышленных условиях, где Есть тяжелые грузы и воздушно-десантных мусора. Хотя, как правило, ваши регулярные слайды ящик велики в бытовых приложений, где есть более низкая частота использования и чистых условиях, как кухонные шкафы и ящики стола.

  1. Ветон,. (2015, апрель). Износ прокатных подшипников: знаки, причины и Средства. Получено из:https://www.engineerlive.com/content/wear-rolling-bearings-signs-causes-and-remedies

Направляющие роликовые Firmax длина 400 мм, белые, RAL9003, (4 части)

Артикул: FRM0273.07         1 отзывов

Характеристики Описание Отзывы о товаре Документация (PDF) Доставка

Акция «Горячая неделя ТБМ»

Самые выгодные предложения на популярные артикулы.

Внимание! Цвет и конфигурация товара на изображениях могут незначительно отличаться от оригинала

Характеристики:

Торговая марка FIRMAX
Вид направляющих Роликовые
Тип выдвижения Частичное
Тип открывания Без механизмов Soft-Close/ Push-to-Open
Длина 400 мм
Вес 0. 435 кг

Показать все

Узнать оптовую цену

Срок поставки уточните у менеджера

Характеристики

Торговая марка: FIRMAX
Вид направляющих: Роликовые
Тип выдвижения: Частичное
Тип открывания: Без механизмов Soft-Close/ Push-to-Open
Длина: 400 мм
Материал: Сталь окрашенная
Динамическая нагрузка: 25 кг
Толщина направляющей: 1,0*1,0*1,2
Цвет: Белый
Вес: 0. 435 кг

Описание

Роликовые направляющие являются самыми простыми и дешевыми комплектующие для выдвижения того или иного элемента мебели.

Комплект состоит из 4 частей, две из которых крепятся к корпусу мебельного изделия, а две другие к непосредственно к выдвигаемому элементу (в большинстве случаев это либо ящик, либо выдвижная полка).

При выборе роликовых направляющих нужно понимать как именно вы будете использовать выдвигаемый элемент. Если Вы планируете ставить в ящик тяжелые элементы, то обратите внимание на толщину направляющей, а так же на заявленную динамическую нагрузку.

Инструкция по монтажу доступна по ссылке

Показать все

Свернуть

Средний рейтинг товара  0 (1 отзывов)

Отзывы

Написать отзыв

Пожалуйста, представьтесь*

Ваш email (не будет опубликован)*

Введите код с картинки*

* — обязательное для заполнения поле

Отзывы о товаре (1)

Рубцов А. В.

31.08.2022 19:02

 Хорошие направляющие. Не первый раз покупаю в этой фирме. Рекомендую.

Документация (PDF)

Основные характеристики:

Материал: сталь;

Крепление: саморезами;

Нагрузка: до 25 кг;

Толщина металла: 250-450 мм 1,0 мм / 500-600 мм 1,2 мм;

Цвет: белый;

Длина: 400 мм

Библиотека БАЗИС по фурнитуре Firmax

Доставка

Наш транспорт

Мы перевозим товар любых габаритов (в т. ч. длинномер) в любую точку России и стран СНГ. Наш транспорт оборудован всеми необходимыми средствами разгрузки (гидроборт, гидравлическая тележка), которые помогут Вам быстро и безопасно принять товар в любых условиях!


Наши водители

Наши водители всегда доброжелательны и готовы оказать необходимое содействие при разгрузке и приемке товара, а также обеспечат Вас всеми необходимыми товарно-сопроводительными документами.


Наши менеджеры

Наши сотрудники учтут все Ваши пожелания по срокам и условиям доставки. Окажут консультативную помощь по любым вопросам, связанным с доставкой и обеспечат полный контроль поставки товара.


Ваши заказы

Все ваши заказы будут доставлены в целости, сохранности и своевременно.

Более подробно с правилами и условиями доставки можно ознакомиться в Положении по доставке по Вашему региону. Их соблюдение поможет сделать процесс покупки еще более удобным, быстрым и выгодным.

С этим товаром также покупают

Москва

141006, Московская область, г.Мытищи, Волковское шоссе, вл15с1

Контакты

+7 (495) 995-39-32

  • Стать Клиентом ТБМ

Где купить окна

  • Отзывы о работе
  • Обратная связь
  • Правила по рекламациям
  • Правила возврата товара

Все сайты компании Сайт компании ТБМ Представительский сайт компании ТБМ www.

tbm.ru Сайт ТБМ Online Каталог для оптовых покупателей www.tbm.ru/tbm-online/ Сайт ТБМ Маркет Каталог для розничных покупателей www.tbmmarket.ru Сайт компании ДОК ТБМ Производство деревянных конструкций по современным технологиям www.doktbm.ru

© Компания «ТБМ»

Разработка сайта —Redsoft

Роликовые направляющие

Проект тумбочки для ПРО100

Монтаж роликовых направляющих рассмотрим на производстве несложной тумбочки с тремя шуфлядами и накладными фасадами.

Шуфляды могут производиться несколькими способами, многие из которых требуют использования пары-тройки станков.

Мы же рассмотрим, на мой взгляд, самый простой способ.

Тумбочка будет состоять из следующих деталей:

название глубина ширина высота количество
Левая стенка 378 18 426 1
Правая стенка 378 18 426 1
Задняя стенка 18 364 426 1
Дно 378 400 18 1
Соединительная планка 100 364 18 1

Наибольшей популярностью пользуются роликовые направляющие следующих размеров:

250, 300, 350, 400, 450, 500 мм, но существуют и более длинные.

Внешний размер шуфляды по ширине должен быть меньше внутреннего размера тумбочки на 25 мм.

1. Сборка шуфляды.

название высота глубина ширина количество
левая стенка 87 350 18 1
правая стенка 87 350 18 1
передняя стенка 87 18 303 1
задняя стенка 87 18 303 1
дно 3 346 335 1

Сверлим отверстия сверлом d5 мм во фронтальной (передней) и тыльной (задней) стенках с торца, а в двух боковых стенках сверлом d8 мм на расстоянии 10 мм от переднего и заднего края детали.

Скручиваем детали конфирматами с помощью шестигранника.

(Желающие упростить и этот процесс могут использовать саморезы (например: 3,5*45 мм или длиннее), предварительно просверлив отверстие 2 мм или 2,5 мм).

Дно шуфляды делаем из ДПВ толщиной 3 мм. Размер дна лучше сделать меньше габаритов шуфляды на 4 мм по длине и 4 мм по ширине. Крепим дно с помощью гвоздей d не более 1 мм. Сначала прибиваем только правую сторону и прикручиваем к ней правую направляющую шурупами не менее 3,5*16 мм. Количество зависит от вашего желания, но не менее 3-х или 4-х на одну направляющую. Дно шуфляд с вкладными фасадами прибивается сразу по всем сторонам, но необходимо добиться равных длин диагоналей шуфляды.

2.Установка направляющих на внутреннюю часть боковых стенок тумбочки.

Советую не крепить фасады на шуфляды до установки и подгонки шуфляд на своём месте. Расположение боковых направляющих можно определить примерно, но в этом случае у каждой шуфляды будет свое неизменное место.

Зазоры между фасадами принимаем равными 3 мм.

Начнём размечать, например левую стенку. Не будет лишним пометить нижние и верхние части наших стенок во избежание ошибок во время сборки.

Размещаем стенку и фасады следующим образом:

Размер фасада в нашем примере: 396*144.

На каждый из 3-х фасадов поочерёдно ставим собранную ранее шуфляду примерно по центру. Верхнюю можно сместить на 1 см ниже относительно центра фасада, а нижнюю – на 1 см выше. Отмечаем нижний край шуфляды на стенке.

Линии отверстий крепления направляющих будут находиться не 15 мм выше наших отметок. Поэтому отмеряем по 15 мм от каждой из 3-х меток в сторону верхнего края стенки. При помощи угольника проводим прямые линии. Если угольника нет, то отмечаем вторую точку на противоположной стороне стенки и при помощи линейки проводим прямую. Левая стенка готова. Теперь на правой стенке проводим линии на тех же расстояниях.

Левые направляющие отличаются от правых. Обычно производители отмечают левые и правые, но бывает всякое. Отличить их просто: правые — крючковидные, а левые – прямые.

Располагаем направляющие на размеченные стенки на расстоянии 2 мм от переднего края стенок. Отмечаем на проведённых вами линиях центры отверстий для крепления направляющих. Затем берём керн или гвоздь и делаем углубления по нашим меткам.

Прикручиваем направляющие к стенкам следующим образом: правые основательно, а левые на 2 самореза (1 по центру, а второй – на ваше усмотрение).

Теперь собираем тумбочку по рисунку так же, как собирали шуфляду. Думаю, больших трудностей это у вас не вызовет. Обратите внимание на то, что расстояние между нижними передними краями стенок должно быть равно длине соединительной планки.

3. Установка шуфляд.

У нас есть 3 шуфляды. Дно прибито по правой стороне и правая направляющая прикручена. Берём левую направляющую, прикладываем её к дну и устанавливаем в тумбочку. Начнём с верхних направляющих.

Внимание. Теперь это будет её место. Пишем карандашом на дне: 1-ая сверху.

Почему мы не установили на шуфляду левую направляющую? Всё просто. Ещё не время.

Из-за несовершенства наших навыков может получиться вот такой вид:

Поэтому подгоняем шуфляду.

Но так мы собираем только шуфляды с накладными фасадами!

Берём метровую линейку или другую прямую неширокую доску длиной более 50 см в нашем случае.

Прикладываем её к передней части нашей шуфляды, которую мы ранее установили на верхние направляющие таким образом, чтобы доска касалась обеих стенок тумбочки.

Мы должны увидеть, есть ли разница в зазорах между линейкой и левой и правой стороной шуфляды.

Если есть, то прибиваем гвоздь в угол левой стороны дна шуфляды таким образом сместив дно относительно корпуса шуфляды, чтобы при повторном приложении линейки зазоры были одинаковы. Если не получится с первого раза, проделайте это повторно.

Затем прибиваем все остальные гвозди и прикручиваем левые направляющие.

Тумбочка и шуфляды готовы. Осталось закрепить левые направляющие в тумбочке, которые прикручены на 2 самореза.

Устанавливаем первую шуфляду. Если она не качается при легком нажатии пальцем поочерёдно на левую и правую её сторону, то мы можем вкрутить недостающие в левой направляющей саморезы, а если качается, то исправляем перекос путем вкручивания самореза в переднее продолговатое отверстие выше или ниже, предварительно выкрутив второй саморез (не центральный). В результате удачно проделанной нами работы шуфляды находятся каждая на своём месте, не качаются и не перекошены.

4. Установка фасадов.

Сначала устанавливаем ручки на фасады.

Работаем с каждым фасадом по очереди до его полной установки.

В каждой из шуфляд сверлим отверстия в передней стенке d2 мм. В нашем примере достаточно 3-х отверстий.

Примерно вот так:

В эти отверстия изнутри вкручиваем саморезы 3,5*30мм. С лицевой стороны они не должны показаться. Берём наш фасад и вымазываем шляпки винтов, крепящих ручку какой-либо краской или лаком для ногтей.

Прикладываем фасад к верхней шуфляде примерно так, как он будет закреплён. В местах, обозначенных краской со шляпок, делаем углубления 3, 4 мм сверлом d10, 12 мм.

Затем вкручиваем средний саморез 3,5*30 мм изнутри шуфляды так, чтобы он показался на 1, 2 мм с лицевой стороны передней стенки шуфляды.

Снова прикладываем фасад так, как он будет стоять в ближайшем будущем и, удерживая его одной рукой, слегка ударяем по фасаду второй рукой. На фасаде должна остаться отметка от среднего самореза. Теперь ставим фасад между двумя табуретками ручкой вниз.

Устанавливаем на него нашу шуфляду так, чтобы средний саморез попал в свою метку на фасаде.

При помощи шуроповерта или отвертки сначала выкручиваем саморез настолько, насколько он торчал из лицевой части шуфляды, чтобы фасад плотно прилегал к шуфляде, а затем вкручиваем его заподлицо.

Важно не перестараться. Носик самореза не украсит лицевую часть фасада.

Теперь ставим шуфляду на её место и подгоняем её по горизонтали.

Затем аккуратно снимаем шуфляду, ставим на табуретки и закручиваем два оставшихся самореза.

Все вышеперечисленные операции проводим с остальными шуфлядами. Для удобства выдержки зазоров между фасадами можно использовать любые предметы нужной толщины от гвоздя до линейки. Т.е. на второй фасад сверху можно положить два гвоздя d3 мм по левой и правой сторонам и приложить его к шуфляде. И т.д.

Задачей этой статьи было описание монтажа роликовых направляющих. Установка крышки тумбочки и колёсных опор опишу в следующих статьях.

Выбор направляющих для выдвижных ящиков

На самом деле, всё очень просто. Выбор направляющих для выдвижных ящиков настолько прост, что за их покупкой можно смело отправлять сынишку-школьника, предварительно рассказав ему о том, как выбрать направляющие для выдвижного ящика.

Итак, наш основной критерий при выборе – это … нет, не производитель. Производитель мебельной фурнитуры нынче переменчив, как настроение девушки с ПМС, поэтому производитель, а если конкретнее – имя производителя при выборе направляющих для выдвижных ящиков для нас имеет такое же значение, как доход уличного бомжа для налогового инспектора. А вот что для нас важно, так это сами направляющие, а если конкретнее, то – это толщина металла, из которого они изготовлены.

Вы заходите в магазин фурнитуры, сразу же берёте в руки эти направляющие и начинаете их «щупать», проверяя толщину металла, качество функционирования роликов (шариков), проводите внешний осмотр изделия.

Выбираем роликовые направляющие для выдвижных ящиков

В общем, мы выбираем роликовые направляющие по толщине металла. Чем толще металл, тем увереннее можно утверждать, что ваш выдвижной ящик будет добросовестно функционировать долгие годы. Толстый металл – это залог многолетней безупречной службы ваших выдвижных ящиков. Практика показала, что в роликовых направляющих толщина металла должна быть от 1мм, но лучше 1,2мм. Выбирая же направляющие для выдвижных ящиков с толщиной 0,7-0,8 мм, вы автоматически рискуете на выходе получить изделие низкого качества, которое очень быстро может выйти из строя и потерять свою функциональность.

Выбираем шариковые (телескопические) направляющие для выдвижных ящиков

В шариковых направляющих, также толщина металла играет одну из основных ролей. Кроме того, «телескопы» отличаются друг от друга лёгкостью хода и надёжностью фиксации. Здесь надо всё щупать руками, ну и немного принимать во внимание имя производителя. Хотя на практике, проблем с шариковыми направляющими у нас не возникало. Толстый металл – это уже достаточный аргумент в пользу данного типа фурнитуры. Ну, и также личные впечатления от «ощупывания» изделия.

Безусловно, при покупке направляющих для выдвижных ящиков, необходимо убедиться, что их не переезжал гусеничный трактор, и что они имеют нормальный товарный вид. В общем, распакуйте коробку и осмотрите направляющие на предмет наличия механических повреждений и дефектов. Также покрутите ролики (в роликовых направляющих), в общем, проведите внешний осмотр изделия. Если всё окей, тогда ступайте оплачивать свою покупку. А далее мы рассмотрим технологические размеры и отступы, используемые при установке выдвижных ящиков.

Как известно, одним из основных видов мебельной фурнитуры являются выдвижные системы или направляющие. Они широко используются в кухнях, шкафах-купе, комодах, тумбочках и другой мебели.

Основные виды направляющих:

• боковины с роликовыми направляющими или метабоксы;

• шариковые или телескопические направляющие;

• шариковые направляющие скрытого монтажа;

Кроме того, по способу выдвижения все направляющие делятся на системы частичного и полного выдвижения. В первом случае ящик выдвигается на ограниченное расстояние, а во втором – ящик выдвигается на всю длину направляющих, что несомненно намного удобнее. Соответственно, системы полного выдвижения имеют более сложную конструкцию и стоят дороже. Чтобы сделать правильный выбор, рассмотрим достоинства и недостатки этих выдвижных систем.

Роликовые направляющие – это самый недорогой вид выдвижных систем. Выдвижение ящика осуществляется при помощи роликов. Несущая часть крепится к боковине мебели, а вторая часть направляющих крепится саморезами к дну ящика. Роликовые направляющие полного и частичного выдвижения отличаются по цене примерно в 4-5 раз. Чтобы правильно выбрать качественные роликовые направляющие, необходимо обратить внимание на толщину металла. Следует отметить, что при установке ящиков длиной более 50 см такой вид направляющих лучше не использовать. Эта фурнитура практически не подходит для объемных ящиков. Несущая способность этих направляющих до 10 кг. Они достаточно шумные в действии и не отличаются долговечностью.

Боковины с роликовыми направляющими или метабоксы (металлобоксы) – это система с металлическими боковинами на роликовых направляющих. Боковиной ящика здесь является несущая часть метабокса. Роликовая система метабоксов намного надежнее предыдущей, ролики изготовлены из особо прочной пластмассы. Толщина качественных направляющих должна быть не меньше 1,0 мм. Несущая способность метабоксов до 20 кг. Как усовершенствованный вариант роликовых направляющих, метабоксы успешно используются при изготовлении недорогой мебели для кухни и офисов.

Шариковые направляющие (телескопические) – это наиболее надежный вид систем выдвижения среднего класса. Выдвижение ящика в этом случае осуществляется при помощи стальных шарикоподшипников. Они практически бесшумны в работе и способны выдерживать гораздо большую нагрузку, чем самые мощные роликовые системы. Несущая способность этих направляющих до 40-60 кг. В случаях, когда изготавливают ящики для хранения тяжелых предметов, нужно использовать исключительно шариковые направляющие. Хотя шариковые направляющие дороже роликовых примерно в 2-3 раза, они надежны, имеют эстетичный внешний вид и проще в монтаже.

Шариковые направляющие скрытого монтажа – это современный взгляд на шариковые направляющие в мебели. Они крепятся ко дну ящика, поэтому их не видно. Для комфортного и бесшумного закрытия были разработаны амортизаторы – доводчики. Встроенный механизм доводчика имеет пружинный механизм и масляные амортизаторы, которые позволяют плавно и бесшумно закрыть ящик.

Тандембоксы – это система полного выдвижения, в которой дно и задняя стенка изготовлены из ЛДСП, а металлические или стеклянные боковины имеют трубчатый реллинг. Это качественная и современная система выдвижения скрытого монтажа с автоматическим доводчиком, благодаря которому даже тяжело нагруженные высокие ящики скользят, как невесомые. Несущая способность тандембоксов достигает 50 кг. Стоимость тандембоксов заметно выше метабоксов, но они выдерживают вес, в 2-3 раза превышающий возможности метабоксов. А если их оснастить электроприводом с датчиками на касание или движение, достаточно лишь прикоснуться к фасаду ящика, не прилагая усилий, и он сам откроется бесшумно и плавно.

Во всем многообразии мебельной фурнитуры выбрать оптимальный вариант направляющих не так уж сложно. Если вам нужен эконом-вариант мебели с небольшими ящиками, можно остановить свой выбор на роликовых направляющих. А если вы хотите обезопасить себя и своих близких от частых поломок и бесконечных ремонтов мебели, выбирайте шариковые направляющие любого вида и конструкции. Если же вы желаете оборудовать свою мебель по последнему слову техники, выбирайте тандембоксы, оснащенные дополнительными функциями.

Корпусная или модульная мебель часто оснащается выдвижными ящиками, которые предназначены для хранения разных мелких предметов. Они могут обладать разными размерами, но основной их особенностью выступает то, что они легко выдвигаются и задвигаются обратно при необходимости. Для этого используются мебельные направляющие, которые могут быть представлены в нескольких видах. Они отличаются способом установки и принципом действия. Основной их задачей является обеспечение плавности и бесшумности использования ящичков. При этом они должны быть надежными, чтобы гарантировать долгий срок службы и удобство использования мебели.

При выборе мебельных направляющих надо обращать внимание на разные факторы. Наиболее важным параметром является тип конструкции, по которой они могут быть роликовыми или шариковыми, а также оснащаться доводчиком и отличаться обратным действием. Каждый вариант имеет как преимущества, так и недостатки, поэтому чтобы сделать правильный выбор следует изучить характеристики каждого вида.

Роликовые

Выбор этих мебельных направляющих считается наиболее популярным. Они появились на рынке уже больше 15 лет назад, причем быстро стали востребованными среди мебельных производителей и обычных пользователей.

Роликовые направляющие для ящиков обладают многими преимуществами:

  • Не требуют использования смазочных паст и других составов;
  • Обеспечивают плавное движение ящиков;
  • Легко монтируются, так как не возникает необходимость просверливать под крепежи многочисленные отверстия.

Такие направляющие для мебели устанавливаются по обе стороны выемки, выделяемой для ящика. Допускаются небольшие отклонения в размерах мебели и ящика. Даже если изначально было допущены небольшие ошибки в установке, можно отрегулировать конструкцию. Длина роликовых направляющих может варьироваться от 200 мм до 600 мм.

Шариковые

Шариковые направляющие считаются достаточно популярными за счет плавности хода и возможности выдерживать значительную нагрузку. Кроме того, они находятся в доступной ценовой категории. Такие телескопические направляющие могут оснащаться доводчиками или выпускаться без них. Состоят из двух элементов, причем один прикрепляется к ящику, а другой крепится к боковой стенке мебели. Для их разъединения надо нажать на специальный фиксатор.

Существует много моделей шариковых мебельных направляющих отличающихся по высоте, которая может варьироваться от 17 до 45 мм. Дополнительно они разнятся по степени выдвижения. Наиболее востребованными считаются конструкции, высота которых достигает 45 мм. Они могут выдерживать нагрузку до 36 кг, поэтому хранить в ящиках можно даже крупные и тяжелые предметы.

С доводчиком

Интересными считаются направляющие для ящиков с доводчиком. Они по устройству схожи с предыдущим вариантом, единственным отличием выступает оснащение этих элементов доводчиком и демпферами. За счет первых гарантируется подхват ящика в определенном положении, после чего он плавно закрывается самостоятельно, без каких либо усилий со стороны человека.

Демпфер гарантирует, что закрываться ящик будет плавно и бесшумно. Дополнительно он выступает в виде амортизатора, поэтому даже если для закрытия ящика будет приложено значительное усилие, предотвращается сильный удар и шум.

Конструкции с доводчиком считаются надежными и комфортными в использовании. Они выдерживают значительные нагрузки, поэтому являются популярными среди изготовителей мебели.

Полного выдвижения

Направляющие полного выдвижения являются востребованными современными конструкциями. В основе их лежит специальный шариковый подшипник. За счет такой системы обеспечивается полное и плавное открывание любого ящичка. Для использования такой системы выдвижения придется прикладывать определенные усилия.

Направляющие, обеспечивающие полное выдвижение ящика, представлены на рынке в многочисленных моделях, выбор зависит от планируемой нагрузки. Установка такой фурнитуры должна осуществляться с особой осторожностью, так как неаккуратное обращение является причиной нарушения целостности разных деталей.

Скрытого монтажа

Монтаж направляющих такого вида считается наиболее сложным и длительным. Но эта фурнитура становится все более востребованной, так как удобна в использовании. Оснащается конструкция доводчиком и системой обратного действия.

Неоспоримым преимуществом данных мебельных элементов выступает то, что они устанавливаются под дном каждого ящика, поэтому возникает ощущение, будто предмет парит в воздухе. К другим плюсам относится хорошая надежность изделий, а также ход ящика отличается плавностью и отсутствием посторонних неприятных звуков. Закрывается ящик мягко и тихо.

Изначально подобная фурнитура устанавливалась только на изделия из массива дерева, но сегодня ими оснащаются конструкции из ДСП и МДФ. В зависимости от модели, такие направляющие могут выдерживать нагрузку до 50 кг.

Обратного действия

Такие направляющие схожи по принципу действия с фурнитурой, оснащенной доводчиками. Единственной разницей является то, что открывается ящик благодаря легкому нажатию рукой на его фасад.

Значимым преимуществом такой конструкции является то, что она не оснащается какими-либо ручками или выемками для управления. Отличается привлекательным видом, а также позволяет встроить ящик в любой участок конструкции. Часто используется в производстве мебели в современных стилях, где важно, чтобы глянцевая поверхность не нарушалась никакой фурнитурой.

Направляющие обратного действия лучше не использовать для детской мебели. Они обеспечивают резкое выдвижение ящика и могут травмировать ребенка. К тому же, чтобы задвинуть такой ящик потребуется существенное усилие.

Тандембоксы и метабоксы

Такая фурнитура появилась на рынке относительно недавно, но быстро стала востребованной. К особенностям конструкций относится:

  • Направляющая находится непосредственно внутри боковой стенки из металла;
  • Оснащается доводчиком;
  • Непременно применяются демпферы.

Важным плюсом такой фурнитуры является способность выдерживать действительно значительные нагрузки. Особенно это актуально по отношению к изделиям, в которых направляющие устанавливаются скрытым образом.

Другим плюсом таких элементов считается их интересный дизайн, они хорошо вписываются в мебель, выполненную в различных стилях и размерах. За счет прекрасных эксплуатационных характеристик обеспечивается легкость использования изделий и долгий срок их службы. Чтобы монтаж был выполнен грамотно, надо применять специальные устройства для разметки. Они помогают точно определить расположение направляющих и избежать перекосов.

Отдельно хочется отметить направляющие Блум. В них сочетается множество преимуществ, присущих различным типам мебельной фурнитуры. За счет сложности конструкции и удобства эксплуатации, стоимость таких изделий считается достаточно высокой. Поэтому обычно тандембоксы применяются в элитных предметах интерьера, изготовленных из натуральной древесины или иных аналогичных дорогостоящих материалов.

Как выбрать?

При выборе мебельных направляющих надо обращать внимание на разные факторы. Именно за счет них обеспечивается возможность плавно и бесшумно открывать и закрывать разные ящики, которые могут устанавливаться в шкафах, комодах, трюмо, прихожих и других вариантах корпусной мебели.

При выборе изделий учитываются разные факторы и рекомендации:

  • Размеры направляющих должны идеально соответствовать мебели, где будет устанавливаться ящик, а также самому этому элементу, иначе установка будет осложненной;
  • В магазине перед покупкой следует убедиться, что металл обладает оптимальной толщиной, а также исправно работают все ролики или шарики;
  • Внешне не должно быть каких-либо царапин, видимых дефектов или нарушений целостности конструкции;
  • Выбирается конкретный вид направляющих, так как некоторые пользователи предпочитают роликовые изделия, а другим больше нравятся шариковые модели;
  • Если выбираются направляющие взамен устаревших или сломанных элементов, то обычно приобретаются аналогичные модели;
  • Сразу после покупки надо убедиться, что в комплект входят все необходимые детали для установки;
  • Если выбираются современные тандембоксы, то следует убедиться, что вы сможете справиться с установкой самостоятельно. Такие изделия считаются достаточно специфическими, поэтому для монтажа нередко приходится прибегать к помощи специалистов;
  • Минимально толщина металла должна равняться 1 мм, но лучше выбирать конструкции, где этот показатель не будет меньше, чем 1,2 мм. Это позволит легко справляться с высокими нагрузками и обеспечит длительную эксплуатацию.

Таким образом, мебельные направляющие являются важными частями разных предметов интерьера. Это фурнитура, которая обеспечивает легкость использования выдвижных ящиков. Направляющие представлены в нескольких видах, каждый из которых работает по специфическому принципу. Во время выбора конкретной конструкции учитываются разные факторы, позволяющие приобрести действительно качественные элементы.

Видео

от метабоксов до систем с электроприводом

Сегодня ни у кого не вызывает сомнений, что выдвижные ящики в шкафах нижнего яруса мебели более удобны в использовании и функциональны, нежели шкафы с распашными дверьми. К примеру, раньше, чтобы достать что-либо с нижней полки шкафа, нужно было присесть, после чего из дальнего угла достать предмет, перед этим вытащив все, что стоит «на пути». С выдвижным ящиком все гораздо проще – получить доступ к вещи можно, лишь слегка наклонившись. О том, как со временем менялся внешний вид и возможности выдвижных систем и что предлагает рынок сейчас, читайте в нашей обзорной статье.

Комплектующие для выдвижных ящиков с течением времени значительно изменились. На смену «полозьям» на боковинах ящика пришли роликовые, а затем и шариковые металлические направляющие. Отметим, что среди производителей мебели в сегменте эконом они до сих пор остаются крайне востребованными.


Шарики за роликами

Направляющие представляют собой своего рода «рельсы», которые крепятся симметрично к внешней боковине ящика и внутренней боковой стенке короба, непосредственно обеспечивая движение ящика. В процессе «эволюции» направляющие стали более прочными и надежными, увеличились показатели максимально допустимой нагрузки, расширился размерный ряд: теперь на выбор потребителя направляющие длиной от 180 мм до 700 мм.

Достоинством роликовых направляющих является их доступность по цене, легкий ход, простой и быстрый монтаж. Шариковые направляющие отличаются бесшумным ходом, выдерживают большую нагрузку, а также могут иметь 3 «колена», то есть обеспечивать полное выдвижение ящика и доступ ко всему внутреннему пространству ящика. Вы можете быть уверены – ни один сантиметр полезной площади не будет потерян!


Скрытые от глаз

Если согласно идее дизайнера монтировать обычные направляющие в мебели недопустимо, производители используют направляющие нижнего крепления (скрытого монтажа), которые устанавливаются под корпусом выдвижного ящика и в готовом изделии абсолютно незаметны. В качестве примера рассмотрим новинки от компании GRASS – синхронизированные направляющие нижнего крепления Dynapro и Dynamoov. В сравнении с аналогами, они отличаются исключительными ходовыми характеристиками, представляют собой оптимальное сочетание максимального комфорта использования и свободы для реализации любых идей в интерьере. Ассортимент включает как направляющие с плавным закрыванием, так и направляющие Tipmatic (открывание от нажатия). Синхронизация, плавный и бесшумный ход, наименьшее усилие для открывания ящика на рынке (20Н) – вот далеко не все преимущества этих новинок. Кроме того, направляющие Dynapro имеют трехмерную регулировку фасада.


Удобство и практичность – во главу угла

Необходимость использовать выдвижные ящики в кухнях или ванных комнатах и при этом желание избежать деформации деревянных боковин от жира и влаги привели к появлению так называемых метабоксов. Эти системы состоят из одностеночных металлических боковин, совмещенных с роликовыми направляющими. Пример такой системы – Impaz от компании Harn. Готовые боковины ящика экономят время, затрачиваемое на проектировку, раскрой и нанесение кромки на ящики с боковинами из ДСП. В процессе производства комплектующие Impaz проходят контроль качества на каждом этапе, поэтому данная продукция по праву считается одной из лучших в своем классе. Благодаря универсальному дизайну, отвечающему требованиям современного рынка, система прекрасно подходит для мебели в стилях модерн и классика.

В ассортименте – боковины с покрытием в двух цветах, разной высоты (85, 117, 149, 213 мм) и длины (от 270 мм до 550 мм), с выдвижением двух типов – стандартным и полным. Ящик с установленной системой Impaz выдерживает нагрузку до 40 кг, собирается быстро и легко, использование каких-либо инструментов сведено к минимуму. Система крепления фасадов «Clip-On» наряду с гибкой системой регулировки положения фасада в трех направлениях позволяет достигать наилучших результатов – как при производстве отдельных моделей, так и в серийном производстве. Для аккуратного размещения предметов внутри ящика предназначены специальные разделители, также предусмотрена удобная система наращивания (дополнительные боковины, крепления и рейлинги). Двойной стопор удерживает ящик в полностью выдвинутом положении и не позволяет ему выскочить с направляющих, тем самым предотвращая травмы и повреждение мебели.

Плавное бесшумное закрывание выдвижных ящиков – это одно из главных требований, которым должна соответствовать современная мебель. Это вопрос не только комфортного использования (никому не нравится грохот закрывающейся мебели), но и безопасности – благодаря механизмам плавного закрывания вы никогда не прищемите пальцы и не ударитесь о незакрытый фасад. Помимо этого, мебель, оснащенная такими устройствами, отличается большей, в сравнении с обычной мебелью, долговечностью и износостойкостью. Причина проста: двери, ящики и корпус не разбивают друг друга.

Система Impaz, как и обычные роликовые направляющие, может быть дополнительно оснащена механизмом плавной доводки, который устанавливается как во внешние ящики полного или неполного выдвижения, так и во внутренние ящики, обеспечивая плавное и бесшумное закрывание. Обратите внимание, что для ящика шириной более 900 мм требуются 2 механизма.


Выдвижение по высшему классу

Усовершенствованным типом систем для выдвижных ящиков являются так называемые «тандембоксы». Так, компания Harn предлагает целую линейку систем для создания мебели с максимальным уровнем комфорта – Triomax, Triomax T3 и Triomax T5.

К примеру, система Triomax состоит из двустеночных боковин и направляющих полного выдвижения с плавным закрыванием и контролем синхронного движения правой и левой направляющей, которые плавностью хода удивят даже самого взыскательного мебельщика и потребителя. Высокопрочные стальные боковины и прочная конструкция позволяют изготавливать большие ящики для тяжелых вещей – весом до 50 кг. Таким образом, там, где раньше пространство разбивалось на 2-3 ящика, теперь можно поставить всего один, экономя на фурнитуре и сохраняя внутреннее полезное пространство.

Системы Triomax Т3 и Triomax Т5 являются обновленными версиями Triomax. Максимальная допустимая нагрузка систем составляет 35 кг и 50 кг соответственно. Они отличаются улучшенным дизайном, высокой стабильностью ящиков, меньшей силой открывания, полным отсутствием какого-либо шума при движении, широкими возможностями регулировок. Помимо этого, в направляющих установлен новый доводчик, а сами направляющие имеют не один, а два ряда присадочных отверстий, что позволяет увеличить прочность крепления к боковине (и соответственно, повысить нагрузку), облегчить монтаж, устранить небольшие ошибки в присадке на боковинах ящиков, если таковые были допущены. В ассортименте представлены боковины трех популярных цветов – серый металлик, молочный белый и черный антрацит. В Triomax Т3 и Triomax Т5 предусмотрена возможность использовать систему наращивания (дополнительные боковины, крепления и рейлинги), а также систему органайзеров и лотков, внутренних разделителей или рейлингов OrganisePlus.


Мебель как модный гаджет

Самым актуальным трендом в конструировании и производстве мебели сегодня является использование механизмов на основе электрического привода – таких как, к примеру, система Sensomatic для открывания выдвижных ящиков от австрийской компании GRASS. Достаточно просто нажать на фасад в любом месте, чтобы ящик легко и плавно открылся. Преимуществами данного механизма являются его компактные размеры, а также быстрый и простой монтаж внутри короба. Особая механика действия системы позволяет устанавливать на ящик всего один открывающий элемент – вне зависимости от ширины ящика. Открывание ящика от нажатия, в совокупности с направляющими плавного закрывания, делает пользование мебелью с установленной системой Sensomatic удобным и комфортным.

Кстати, установка такого механизма – отличное решение для широких, нагруженных ящиков. Он позволяет синхронизировать движение ящика, сообщает ему нужное усилие при открывании, что не всегда способны сделать обычные толкатели.

***

Прогресс никогда не стоит на месте: с каждым годом мебель становится все более удобной, функциональной и технологичной. Комфорт от пользования выдвижными ящиками, как одними из самых популярных мест хранения в доме, – обязательное требование к современной мебели. Ассортимент различных комплектующих, систем и механизмов выдвижения, представленный сегодня на рынке, позволяет без труда выбрать решение, которое не только идеально впишется в интерьер, но и выполнит любые, даже самые сложные задачи его владельца.


Лучшие сверхмощные направляющие для выдвижных ящиков (72 дюйма или 500 фунтов)

Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Будучи партнером Amazon, мы зарабатываем на соответствующих покупках. Отказ от ответственности.

Эрик Трион

Стандартные направляющие для ящиков отлично подходят для мебели и шкафов. Но их конструкция не позволяет им выдерживать нагрузку более 100 фунтов. И большинство направляющих ящиков шкафов и мебели имеют длину до 24 дюймов, что не позволяет им работать в магазине или на производстве.

В чем уникальность сверхмощных направляющих для ящиков?

Обратите внимание на такие особенности, как:

  • Усиленная шарикоподшипниковая конструкция
  • Очень толстые металлические направляющие
  • Замки для удержания ящиков закрытыми (или открытыми)
  • Длина до 72 дюймов

Имейте в виду, что для этих направляющих требуется больше боковой зазор, чем у стандартной направляющей. Итак, по моему опыту, лучше всего купить слайд и иметь его в магазине, чтобы вы могли измерить его перед сборкой.

Top Duty Duty Slides

Высокий вес. )

Самая длинная направляющая (72″):

› 72-дюймовые сверхмощные направляющие на Amazon

Лучшая фиксация для тяжелых условий эксплуатации:

› Locking HD на Amazon

003 (105,00 долл. США)

Бюджет для тяжелых условий эксплуатации:

› Аппаратное обеспечение TCH на Amazon

Последнее обновление 04.10.2022 в 09:03 // Источник: Amazon Affiliates

Page Contents

Обзор направляющих HD

Скорее всего, если вы ищете сверхмощные направляющие для выдвижных ящиков с грузоподъемностью более 100 фунтов, то это уникальное приложение для выдвижных ящиков. Возможно, это перегруженный широкий ящик с короткими 16-дюймовыми направляющими. Или, может быть, это горка для дома на колесах глубиной 60 дюймов, которая должна выдерживать 500 фунтов.

В этой уникальной нише направляющих для выдвижных ящиков имеется ряд направляющих для выдвижных ящиков известных брендов, а также огромное разнообразие направляющих, импортируемых на рынок США.

Наконец, эти направляющие обычно неразъемные, что означает, что их нельзя легко отсоединить. Но поскольку они выдерживают большие весовые нагрузки, вряд ли вам это понадобится.

Выбор направляющих для тяжелых условий эксплуатации

В то время как стандартные направляющие для выдвижных ящиков доступны с различными типами крепления, направляющие для тяжелых условий эксплуатации преимущественно устанавливаются сбоку.

Почему боковые крепления?

Итак, первая причина — стабильность, полученная за счет стали на кромке . Благодаря увеличенной длине и грузоподъемности этот тип направляющих не только толще стандартных 3/4 дюйма, но и выше по высоте, чтобы поддерживать более толстую сталь и более тяжелые шарикоподшипники.

Но есть такие функции, как запирание, дополнительная длина и даже некоторые усиленные направляющие с плавным закрыванием.

Направляющие для ящиков 500 фунтов Plus

Heavy Duty, Top Brand

Наряду с длиной, сверхмощные направляющие для выдвижных ящиков должны выдерживать нагрузку более 500 фунтов. Эти шлепанцы Hettich изготовлены ведущим производителем.

См. на Amazon

Стандартные направляющие для ящиков начинаются с грузоподъемностью 50 фунтов.

Но среди направляющих для тяжелых условий эксплуатации вы найдете множество направляющих с десятикратно большей грузоподъемностью.

Ключевые особенности этой весовой категории:

  • Боковой зазор 3/4″
  • Длины до 72 дюймов (наиболее распространены 24-60 дюймов)
  • Высота сторон 3 дюйма
  • Полное выдвижение

установка, где ящик или полка не могут быть немедленно удалены.

Блокировка направляющих ящиков для тяжелых условий эксплуатации

Блокировка направляющих в открытом или закрытом положении

Одной из опасностей направляющих для тяжелых условий эксплуатации является неожиданное смещение груза. По этой причине многие выбирают задвижку с замком, чтобы ящик или полка оставались открытыми (или закрытыми).

См. на Amazon

От специальных выдвижных ящиков для инструментов, хранения оружия в кузовах грузовиков до выдвижных ящиков в кемперах есть особая причина, по которой многие обращаются к сверхмощным направляющим: их можно зафиксировать на месте .

Помимо длины удлинения до 60 дюймов, этот тип направляющих обычно выдерживает 250 фунтов, а затем прочно фиксируется на месте. Что, как вы можете догадаться, необходимо на неровной местности или для стеллажей, которые должны оставаться на месте во время использования.

Направляющие для выдвижных ящиков Standard Duty HD

250-фунтовые бюджетные слайды

Хотя 100-фунтовых слайдов часто недостаточно, стоимость 500-фунтового слайда слишком высока. Именно здесь 250-фунтовая горка является обычным компромиссом.

См. на Amazon

Не для каждого тяжелого ящика или полки требуется направляющая весом 500 фунтов.

И не каждый бюджет может позволить себе слайды стоимостью более 250-400 долларов за штуку.

Вот где существуют горки среднего класса весом 250 фунтов, которые предлагают большую грузоподъемность, но по бюджетной цене. Однако недостатки заключаются в том, что грузоподъемность обычно уменьшается по мере увеличения длины слайда (на что следует обратить внимание во всех слайдах).

Зазор 1/2 дюйма для тяжелых условий эксплуатации

Стандартный боковой зазор

Для большинства направляющих для тяжелых условий требуется зазор 3/4″, что делает их плохим выбором для модернизации. Эти 1/2″ HD увеличивают предел веса для модернизации.

См. на Amazon

Когда дело доходит до направляющих для выдвижных ящиков для тяжелых условий эксплуатации, лучший способ обеспечить их правильную посадку и работу — сначала купить направляющие для выдвижных ящиков. А затем создайте свой проект.

В то время как для стандартных выдвижных ящиков для шкафов и мебели требуется зазор 1/2 дюйма, для наиболее тяжелых условий эксплуатации требуется 3/4 дюйма или небольшая метрическая регулировка от этого.

Все это означает, что некоторые проекты требуют стандартного зазора в 1/2 дюйма, но имеют более прочную конструкцию и грузоподъемность.

Направляющие нижней рамы для тяжелых условий эксплуатации

Скрытая петля для тяжелых условий эксплуатации

Большинство направляющих имеют полные 2″ (или более) хромированные направляющие — эти направляющие скрыты и имеют большой предел веса.

См. на Amazon

Когда в проектах требуется опора для тяжелых условий эксплуатации с длительным ходом, столяры обратятся к выдвижным ящикам с нижней рамой.

При установке на нижней стороне ящика или рамы шкафа эти направляющие невидимы во время работы. А для существующих приложений не требуется специальный боковой зазор.

Боковые направляющие для широких ящиков

Боковые направляющие для папок

Для широких и тяжелых ящиков эти направляющие предназначены для выдвижения больших ящиков (равномерно).

См. на Amazon

Несмотря на то, что это не популярный стиль направляющих, боковые направляющие для ящиков для папок отличаются одной особенностью: широкими и тяжелыми ящиками.

Как следует из названия, этот тип выдвижных ящиков для тяжелых условий эксплуатации обычно быстросъемный, имеет грузоподъемность 150 фунтов и поддерживает широкие дисплеи.

Обычное применение: витрины, картотечные шкафы, мебель и нестандартные стеллажи.

Удлиненные направляющие для тяжелых условий эксплуатации (60–72 дюйма)

72-дюймовые направляющие для выдвижных ящиков

Сверхдлинные направляющие для выдвижных ящиков, часто используемые для жилых домов и прицепов, трудно найти (и ожидается более длительное время доставки).

См. на Amazon

Одна из самых сложных направляющих для выдвижных ящиков, 72-дюймовая направляющая для выдвижных ящиков также является одной из наиболее полезных для:

  • Выдвижных ящиков для прицепов
  • Направляющих для выдвижных ящиков в кузове грузовика
  • Сменных направляющих для жилых автофургонов

Недостатки? Долгие сроки доставки слайда, которого просто нет в наличии.

Направляющие для ящиков повышенной прочности Обзоры

На направляющих для стандартных условий доминируют такие ведущие бренды, как Blum, а с увеличением грузоподъемности вы обнаружите, что ведущие производители, такие как Hettich, TCH, Accuride и другие, предлагают направляющие.

В то время как большинство из них предлагают одинаковый диапазон длины и грузоподъемности, ищите различия не только в стоимости, но и в процессах сертификации с циклическими испытаниями.

Hettich HD Направляющие для ящиков

Hettich является ведущим брендом в производстве сверхмощных направляющих для выдвижных ящиков, и эти направляющие «Сделано в США» прошли циклические испытания с нагрузкой 390 фунтов при 10 000 циклов.​

  • Тип: Боковое крепление
  • Зазор : 3/4″ с каждой стороны
  • Вес: До 500 фунтов
  • Высота: 3 дюйма
  • Длина: 12-60 дюймов
  • Конструкция: Хромированная сталь
  • Расширение: Полный
  • Производитель: Хеттих

Основные характеристики:

  • Полное выдвижение
  • Максимальная грузоподъемность 500 фунтов
  • Мягкие упоры входа/выхода
  • Длина до 60″
  • Прокладки на шарикоподшипниках также необходимы для снижения шума
2,

1 учитывайте зазор 3/4 дюйма с обеих сторон ящика или полки (по сравнению со стандартными 1/2 дюйма) плюс 3 дюйма высоты этой направляющей по вертикали.
